MANUALE UTENTE GuitarLink Wireless ALESIS

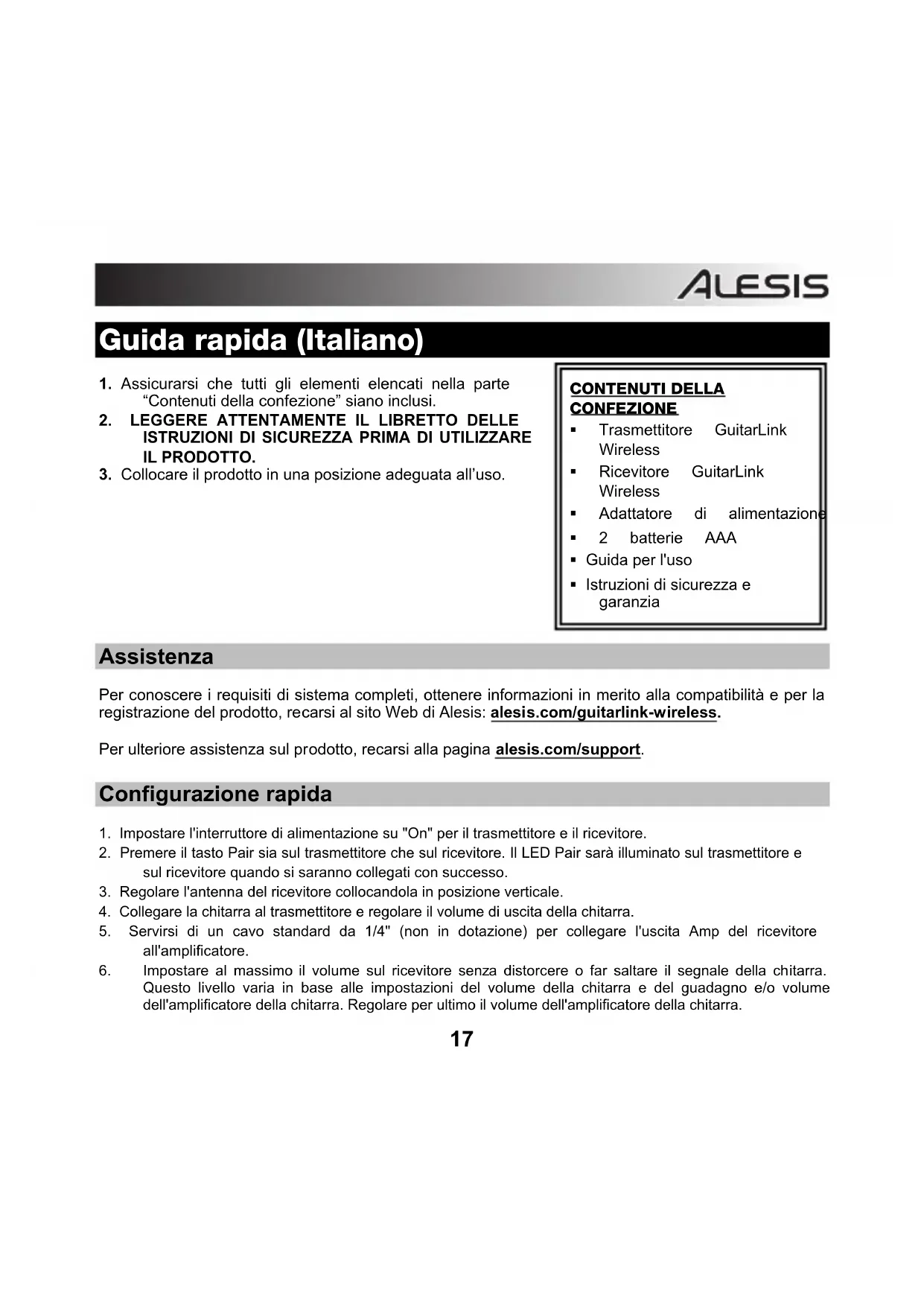

Guida rapida (Italiano)

1. Assicurarsi che tutti gli elementi elencati nella parte "Contenuti della confezione" siano inclusi.
2. LEGGERE ATTENTAMENTE IL LIBRETTO DELLE ISTRUZIONI DI SICUREZZA PRIMA DI UTILIZARE IL PRODOTTO.
3. Collocare il prodotto in una posizione adeguata all'uso.

CONTENUTI DELLACONFEZIONE

• Trasmettitore GuitarLink Wireless
• Ricevitore GuitarLink Wireless
• Adattatore di alimentazione
  2 batterie AAA
  Guida per l'uso
  Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere i requisiti diSYSTEMA completi, ottenere informazioni in merito alla compatibilità e per la registrazione del prodotto, recarsi al site Web di Alesis: alesis.com/guitarlink-wireless.

Per ulteriori assistenza sul prodotto, recarsi alla pagina alesis.com/support.

Configurazione rapida

1. Impostare l'interruttore di alimentazione su "On" per il trasmettitore e il ricevitatore.
2. Premere il tasto Pair sua sul trasmettitore che sul ricevitore. Il LED Pair sare illuminato sul trasmettitore e sul ricevitore quando si saranno collegati con successo.
3. Regolare l'antenna del ricevitore collocandola in posizione verticale.
4. Collegare la chitarra al trasmettitore e regolare il volume di uscita della chitarra.
5. Servisi di un cavo standard da 1/4 (non in dotazione) per collegare l'uscita Amp del ricevitore all'amplificatore.
6. Impostare al massimo il volume sul ricevitore sono distorcere o far saltare il segnale della chitarra. Questo livello varia in base alle impostazioni del volume della chitarra e del guadagno e/o volume dell'amplificatore della chitarra. Regolare per ultimo il volume dell'amplificatore della chitarra.

ALESIS

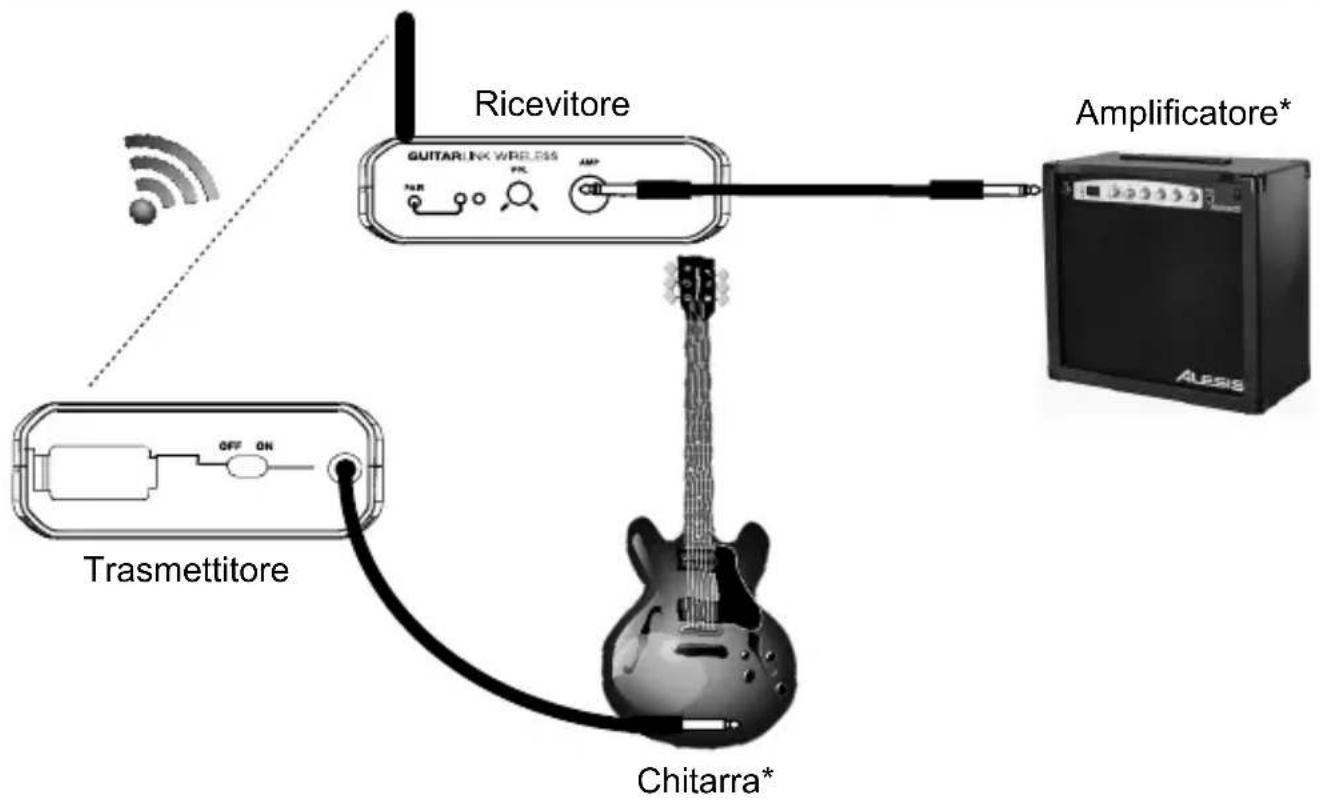

Schema dei collegamenti

• Venduto separatamente

Caratteristiche del trasmettitore

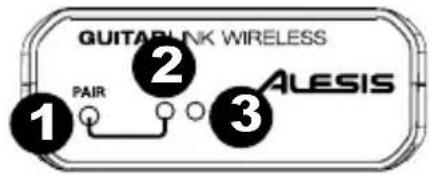

Pannello anteriore

1. Tasto Pair (accoppia) - Premere quello tasto per collegare il ricevitore. Il LED omonimo si accende quando collegato al ricevitore.
2. LED Pair - Si accende quando il trasmettitore è collegato al ricevitore.
3. LED di alimentazione - Si illumina quando il trasmettitore è accesso.

Pannello posteriore

1. Scomparto batterie - Inserire 2 batterie AAA a questo livello per alimentare il trasmettitore.
2. Interruttore On/Off - Far scorrere quello interrottore per accendere il trasmettitore.
3. Cavo chitarra - Collegare il cavo da 1/4 in dotazione all'uscita da 1/4 della chitarra.

Pannello inferiore

1. Clip per la fascia della chitarra - Serviri della clip per fissare il trasmettitore GuitarLink Wireless alla fascia della chitarra o alla tasca.

Caratteristiche del ricevitore

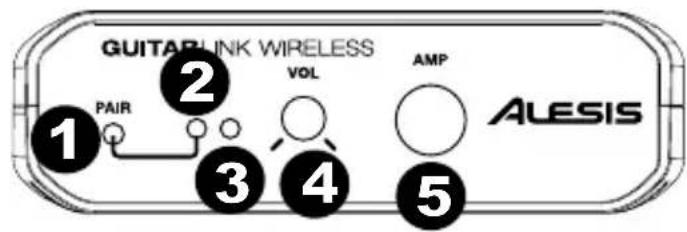

Pannello anteriore

1. Tasto Pair (accoppia) - Premere quello tasto per collegare il trasmettitore. Il LED omonimo si accende quando collegato al trasmettitore.

2. LED Pair - Si accende quando il ricevitore è collegato al trasmettitore.

1. LED di alimentazione - Si illumina quando il ricevitatore è acceso.
2. Volume - Regola il volume del segnale diretto all'uscita Amp.
3. Uscita Amp - Servisi di un cavo standard da 1/4" (non in dotazione) per collegare il ricevitore GuitarLink Wireless all'amplificatore.

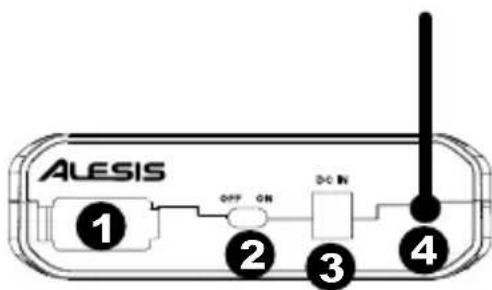

Pannello posteriore

1. Scomparto batterie - Inserire 2 batterie AAA a quello livello per alimentare il ricevitore.
2. Interruttore On/Off - Far scorrere quello interruttor per accendere il ricevitore.
3. Ingresso di alimentazione - Collegare a quello livello l'adattatore da 5V 1A, polo centrale positivo.
4. Antenna - Collocare l'antenna in posizione verticale per ottenere i migliori risultati nella trasmissione del segnale wireless. Se la qualità del segnale wireless è scarsa, spostare l'antenna.

Risoluzione di problemi

Nessun segnale:

• Assicurarsi che sia il trasmettitore che il ricevitore siano accesi.
  Assicurarsi di essere entro la portata di trasmissione (20 metri).
  Assicurarsi che sia il trasmettitore e il ricevitore siano stati accoppiati.
  Regolare il volume di uscita della chitarra.
  Assicurarsi che i comandi di volume a livello di mixer e altoparlanti siano accesi.
• Verificare i LED di alimentazione sul ricevitore e sul trasmettitore. Se uno di questi è spento, assicurarsi che il dispositivo sia alimentato correttamente:
  • Inserire batterie AAA fresche nel trasmettitore.
    O Collegare I'adattatore di alimentazione al ricevitore (o inserire batterie AAA fresche).

Segnale debole:

Regolare il volume di uscita della chitarra.
Assicurarsi che non vi siano oggetti (computer, pareti, mboili, ecc.) tra il trasmettitore e il ricevitore.
Assicurarsi di essere entro la portata di trasmissione (20 metri).
Se il trasmettitore è alimentato a batterie, inseire batterie fresche di tipo AAA.

Cattiva qualità del segnale:

• Tenere tutti i cavi audio collegati lontani dall'antenna del ricevitore.
  Se il trasmettitore o il ricevitore sono alimentati a batterie, inseire batterie fresche di tipo AAA.
