BEDIENUNGSANLEITUNG HTCT291 SONY

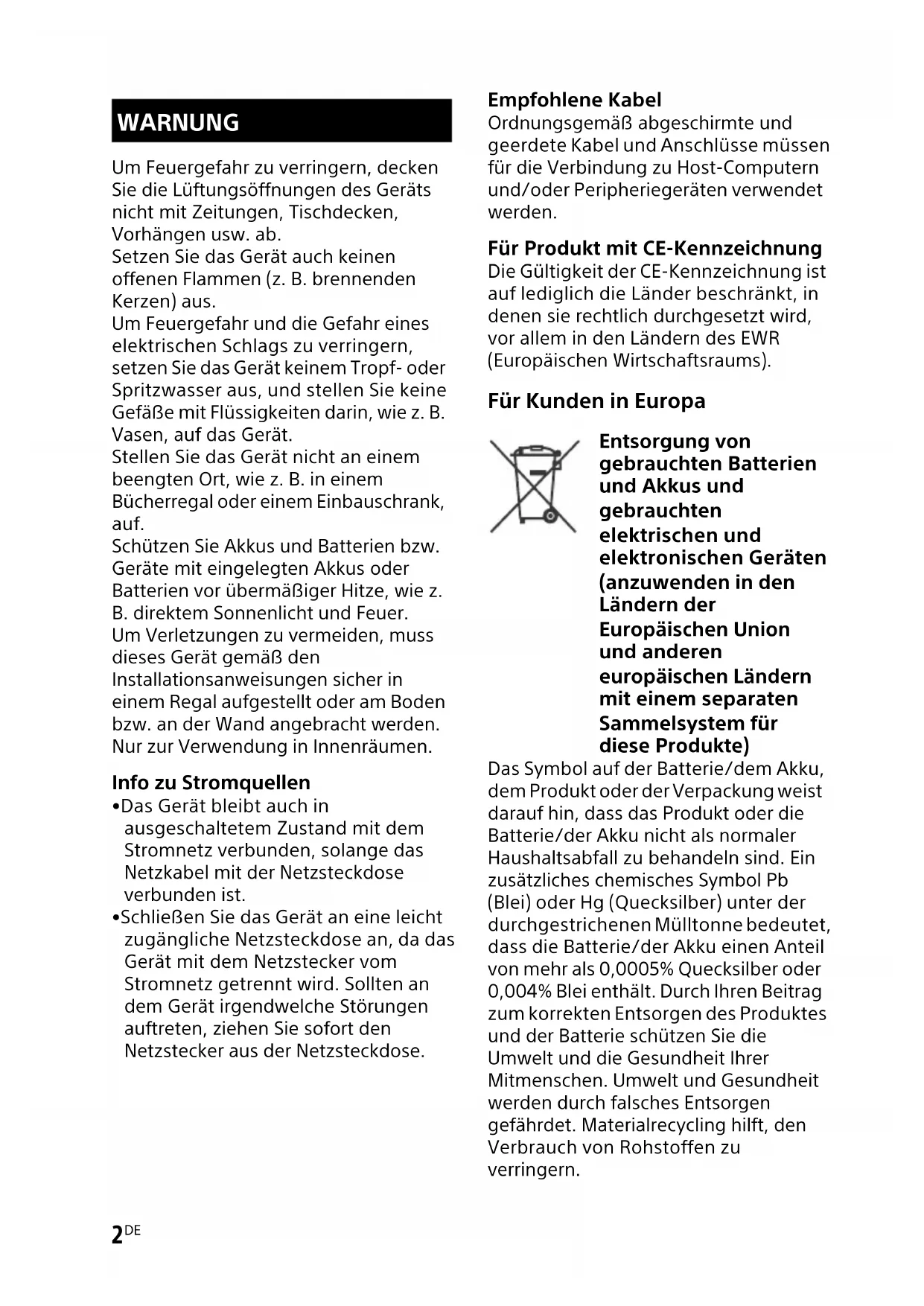

Um Feuergefahr zu verringern, decken Sie die Lüftungsöffnungen des Geräts nicht mit Zeitungen, Tischdecken, Vorhängen usw. ab. Setzen Sie das Gerät auch keinen offenen Flammen (z. B. brennenden Kerzen) aus. Um Feuergefahr und die Gefahr eines elektrischen Schlags zu verringern, setzen Sie das Gerät keinem Tropf- oder Spritzwasser aus, und stellen Sie keine Gefäße mit Flüssigkeiten darin, wie z. B. Vasen, auf das Gerät. Stellen Sie das Gerät nicht an einem beengten Ort, wie z. B. in einem Bücherregal oder einem Einbauschrank, auf. Schützen Sie Akkus und Batterien bzw. Geräte mit eingelegten Akkus oder Batterien vor übermäßiger Hitze, wie z. B. direktem Sonnenlicht und Feuer. Um Verletzungen zu vermeiden, muss dieses Gerät gemäß den Installationsanweisungen sicher in einem Regal aufgestellt oder am Boden bzw. an der Wand angebracht werden. Nur zur Verwendung in Innenräumen. Info zu Stromquellen

• Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.

• Schließen Sie das Gerät an eine leicht zugängliche Netzsteckdose an, da das Gerät mit dem Netzstecker vom Stromnetz getrennt wird. Sollten an dem Gerät irgendwelche Störungen auftreten, ziehen Sie sofort den Netzstecker aus der Netzsteckdose. Empfohlene Kabel Ordnungsgemäß abgeschirmte und geerdete Kabel und Anschlüsse müssen für die Verbindung zu Host-Computern und/oder Peripheriegeräten verwendet werden. Für Produkt mit CE-Kennzeichnung Die Gültigkeit der CE-Kennzeichnung ist auf lediglich die Länder beschränkt, in denen sie rechtlich durchgesetzt wird, vor allem in den Ländern des EWR (Europäischen Wirtschaftsraums). Für Kunden in Europa Entsorgung von gebrauchten Batterien und Akkus und gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte) Das Symbol auf der Batterie/dem Akku, dem Produkt oder der Verpackung weist darauf hin, dass das Produkt oder die Batterie/der Akku nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthält. Durch Ihren Beitrag zum korrekten Entsorgen des Produktes und der Batterie schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. WARNUNG3

Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie benötigen, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass das Produkt und die Batterie korrekt entsorgt werden, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien entnehmen Sie die Batterie bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling dieses Produkts oder der Batterie erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. Hinweis für Lithiumbatterien: Bitte geben Sie nur entladene Batterien an den Sammelstellen ab. Wegen Kurzschlussgefahr überkleben Sie bitte die Pole der Batterie mit Klebestreifen. Sie erkennen Lithiumbatterien an den Abkürzungen Li oder CR. Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten. Dieses Produkt wurde von oder für Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan hergestellt. Bei Fragen zur Produktkonformität auf Grundlage der Gesetzgebung der Europäischen Union kontaktieren Sie bitte den Bevollmächtigten Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgien. Für Kundendienst oder Garantieangelegenheiten wenden Sie sich bitte an die in den Kundendienst- oder Garantiedokumenten genannten Adressen. Hiermit erklärt Sony Corporation, dass diese Funkanlage der Richtlinie 2014/ 53/EU entspricht. Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.compliance.sony.de/ Dieses Funkgerät ist mit der bzw. den in der EU-Konformitätserklärung angegebenen genehmigten Software-/ Firmwareversion(en) zu verwenden. Die Software/Firmware auf diesem Funkgerät wurde geprüft und entspricht den grundlegenden Anforderungen der Richtlinie 2014/53/EU. Diese Sound Bar wurde zur Tonwiedergabe von angeschlossenen Geräten und zum Musik-Streaming von einem BLUETOOTH-Gerät entwickelt. Dieses Gerät wurde getestet, und es wurde herausgefunden, dass es bei Verwendung eines Verbindungskabels, das kürzer als 3 Meter ist, die in der EMV-Vorschrift festgelegten Grenzwerte erfüllt. Urheberrechte und Markenzeichen

• Dieses System ist mit Dolby* Digital ausgestattet.

• In Lizenz von Dolby Laboratories gefertigt. Dolby, Dolby Audio und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.4

• Der Schriftzug und die Logos von BLUETOOTH® sind eingetragene Marken und Eigentum von Bluetooth SIG, Inc., und ihre Verwendung durch die Sony Corporation erfolgt unter Lizenz. Andere Marken und Markennamen sind Eigentum der jeweiligen Rechteinhaber.

• Die Begriffe HDMI und HDMI High- Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

• „BRAVIA“ ist eine Marke der Sony Corporation.

• „PlayStation“ ist eine eingetragene Marke von Sony Computer Entertainment Inc.

• MPEG Layer-3 Audio- Kodierungstechnologie und Patente wurden von Fraunhofer IIS und Thomson lizenziert.

• Windows Media ist eine eingetragene Marke oder Marke der Microsoft Corporation in den USA und/oder in anderen Ländern.

• Dieses Produkt ist durch bestimmte geistige Eigentumsrechte der Microsoft Corporation geschützt. Die Verwendung oder Distribution dieser Technologie außerhalb dieses Produktes ohne Lizenz von Microsoft oder eines bevollmächtigten Microsoft-Tochterunternehmens ist untersagt.

• „ClearAudio+“ ist eine Marke der Sony Corporation.

• Andere System- und Produktnamem sind in der Regel Marken oder eingetragene Marken der jeweiligen Hersteller. In diesem Dokument werden Marken nicht mit ™ und gekennzeichnet. Über die vorliegende Bedienungsanleitung

• Die Anweisungen in dieser Bedienungsanleitung beschreiben die Bedienelemente der Fernbedienung. Sie können auch die Bedienelemente am Bar-Lautsprecher verwenden, wenn sie gleiche oder ähnliche Bezeichnungen wie diejenigen an der Fernbedienung aufweisen.

• Manche Abbildungen werden als Konzeptzeichnungen dargestellt und können sich von den tatsächlichen Produkten unterscheiden.5

• Inhaltsverzeichnis Über die vorliegende Bedienungsanleitung p. 4
• Hinweise zu Teilen und Bedienelementen p. 6
• Installieren des Systems Anbringen des Bar-Lautsprechers an einer Wand p. 10

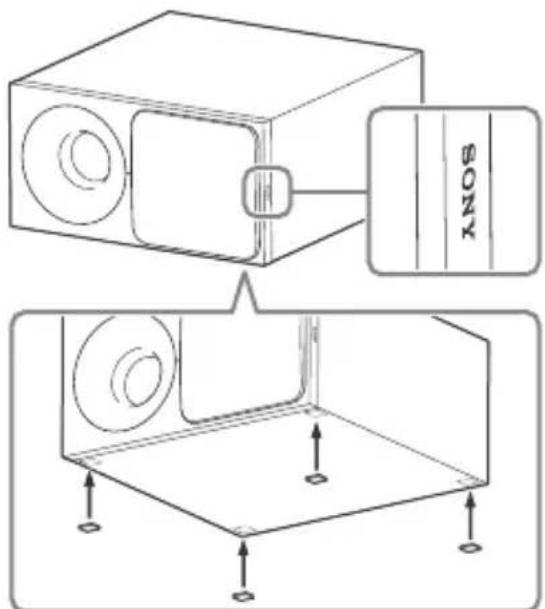

• Horizontale Installation des Subwoofers p. 12
• Hören des Klangs Hören von Ton von den angeschlossenen Geräten p. 12
• Hören von Musik von einem USB-Gerät p. 12
• Regelung des Klangs Genießen von Klangeffekten p. 14
• Einstellen der Subwoofer- Lautstärke p. 16
• BLUETOOTH Funktionen Hören von Musik von einem BLUETOOTH-Gerät p. 16
• Einstellen des BLUETOOTH- Standby-Modus p. 18
• Andere Funktionen Verwenden der Funktion Steuerung für HDMI p. 18
• Verwendung der „BRAVIA“ Sync-Funktion p. 20
• Standbyautomatik-Funktion p. 21
• Aktivieren drahtloser Übertragung zwischen spezifischen Einheiten (Secure Link) p. 21
• Zusätzliche Informationen Vorsichtsmaßnahmen p. 22
• Störungsbehebung p. 23
• Abspielbare Dateitypen p. 29
• Unterstützte Audioformate p. 29
• LED-Anzeigen p. 30
• Technische Daten p. 32
• Funkfrequenzbereiche und maximale Ausgangsleistung p. 33
• Über BLUETOOTH- Kommunikation Grundlegende Anschlüsse und Vorbereitung p. 33

Einführungs- anleitung (separates Dokument)6

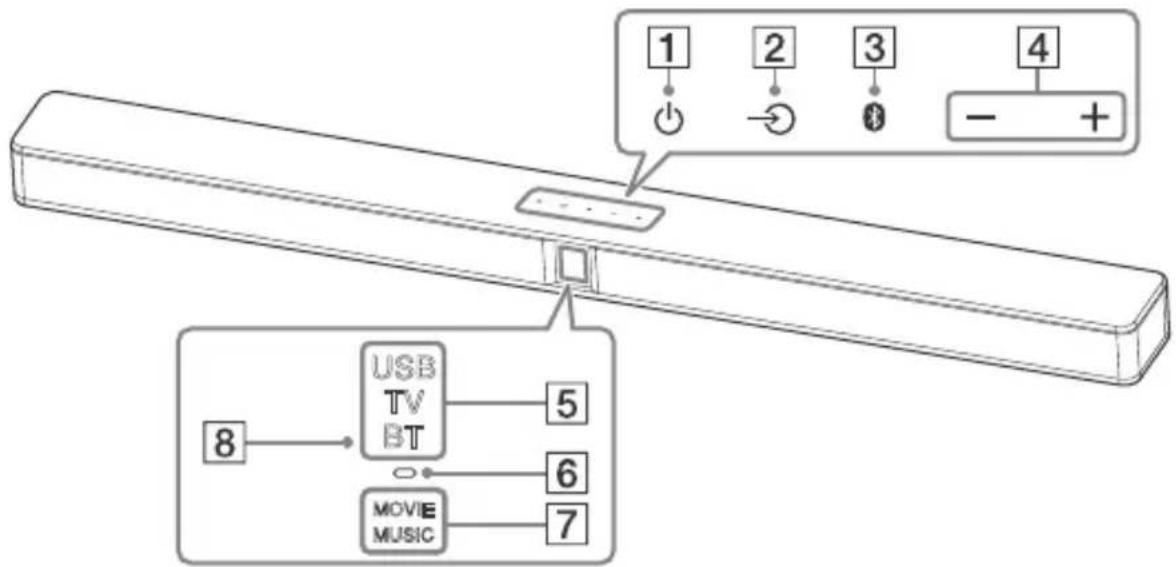

Hinweise zu Teilen und Bedienelementen Nähere Informationen finden Sie auf den in Klammern angegebenen Seiten. Oberseite und Frontplatte (Strom)-Touchkey Schaltet Sie das System ein, oder wechselt es in den Standby- Modus. (Eingang)-Touchkey (Seite 12) Wählt das gewünschte Gerät. (Pairing)-Touchkey (Seite 16) +/– (Lautstärke)-Touchkey Eingangsanzeigen* (Seite 12) BLUETOOTH-Anzeige (blaue)

• Blinkt schnell: Beim BLUETOOTH Pairing

• Blinkt: BLUETOOTH-Verbindung wird versucht

• Leuchtet auf: BLUETOOTH- Verbindung wurde hergestellt Klangeffekt-Anzeigen* (Seite 14) Fernbedienungssensor
• LED-Anzeigen, die je nach der gewählten Funktion oder dem Systemstatus leuchten oder blinken. Einzelheiten zu den Anzeigen siehe „LED-Anzeigen“ (Seite 30). Über die Touchkeys Die Touchkeys arbeiten, wenn Sie sie leicht berühren. Drücken Sie nicht stark darauf. Bar-Lautsprecher7

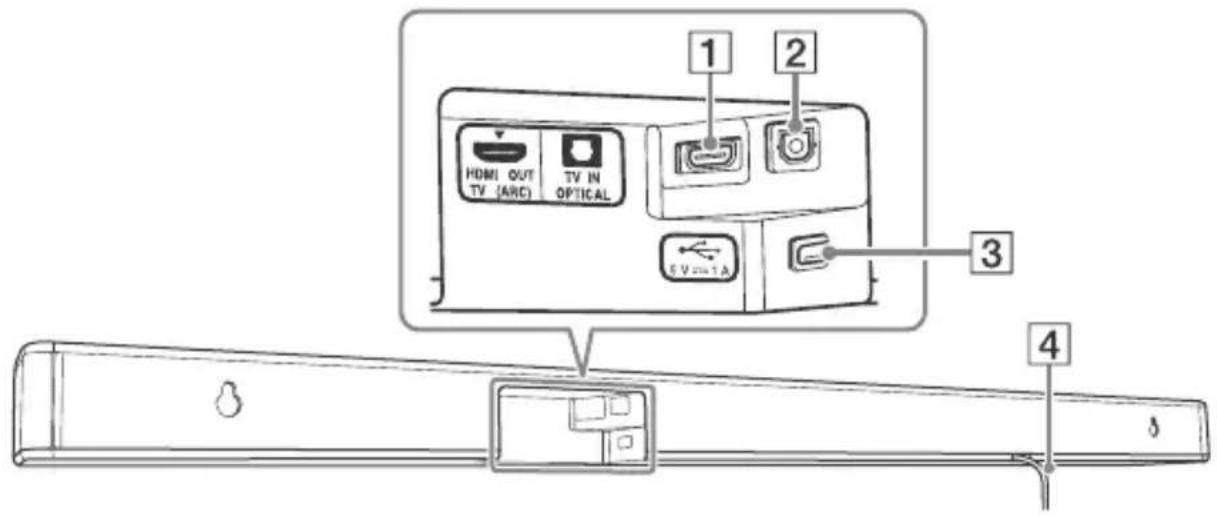

Rückseite Buchse HDMI OUT TV (ARC) Buchse TV IN OPTICAL (USB)-Buchse (Seite 13) Netzkabel8

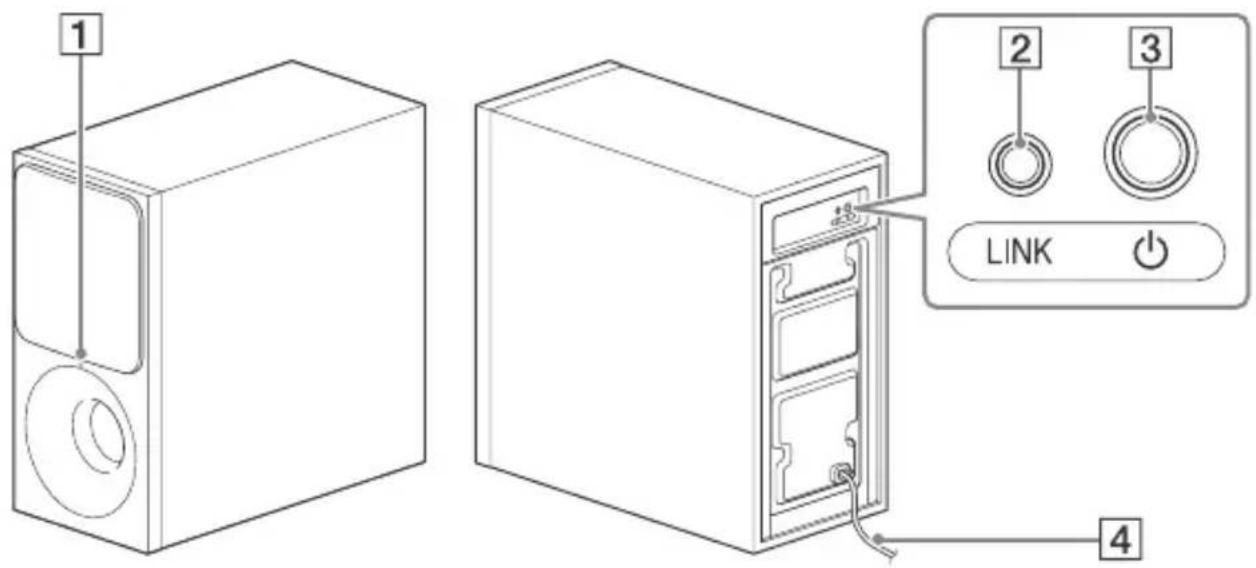

• Erloschen: Strom ist ausgeschaltet

• Leuchtet auf: – Rot: Der Subwoofer befindet sich im Standby-Modus – Grün: Der Subwoofer ist ohne Secure Link an den Bar- Lautsprecher angeschlossen – Orange: Der Subwoofer ist mit Secure Link an den Bar- Lautsprecher angeschlossen

• Blinkt: – Grün (schnell): Der Subwoofer sucht nach dem Bar- Lautsprecher zum Anschließen – Grün: Der Subwoofer versucht, ohne Secure Link die Verbindung mit dem Bar- Lautsprecher herzustellen – Orange: Der Subwoofer versucht, mit Secure Link die Verbindung mit dem Bar- Lautsprecher herzustellen – Rot: Der Subwoofer erkennt einen ungewöhnlichen Zustand. Siehe „Subwoofer-Drahtloston“ in „Störungsbehebung“ (Seite 27). LINK (Secure Link) (Seite 21) (Strom) Schaltet den Subwoofer ein, oder wechselt ihn in den Standby- Modus. Netzkabel Über den Standby-Modus Der Subwoofer schaltet automatische auf Standby-Modus, und die Netzanzeige wird rot, wenn der Bar- Lautsprecher im Standby-Modus ist oder die drahtlose Übertragung deaktiviert ist. Der Subwoofer schaltet automatisch ein, wenn der Bar- Lautsprecher eingeschaltet wird und die drahtlose Übertragung aktiviert ist. Subwoofer9

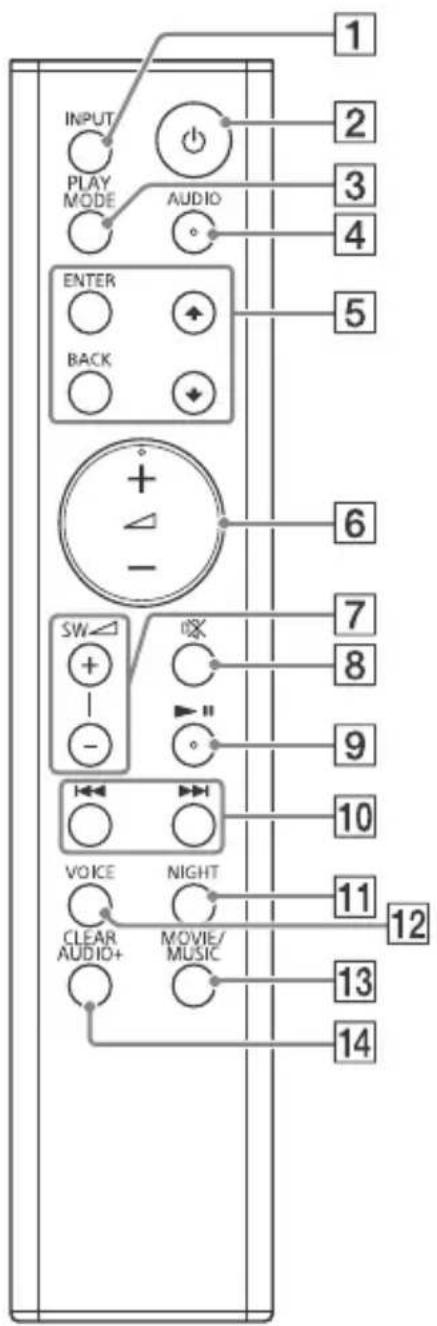

INPUT (Seite 12) (Strom) Schaltet Sie das System ein, oder wechselt es in den Standby- Modus. PLAY MODE (Seite 13) Dient auch zum Ein- oder Ausschalten der Dämpfungsfunktion (Seite 16). AUDIO* (Seite 15) Dient auch zum Ein- oder Ausschalten der Dolby DRC- Funktion (Seite 15). ENTER Gibt die Auswahl ein.

Wählt den Ordner oder die Datei in einem USB-Gerät. BACK Schaltet zur vorhergehenden Anzeige zurück. Stoppt die USB-Wiedergabe. Dient auch zum Ein- oder Ausschalten der LED-Anzeigen (Seite 30). (Lautstärke) +*/– Regelt die Lautstärke. Die aktuelle Eingangsanzeige blinkt einmal bei jeder Einstellung der Lautstärke. Die USB-, TV- und BT-Anzeigen blinken dreimal, wenn Sie die Lautstärke auf Maximum oder Minimum stellen. SW (Subwoofer-Lautstärke) +/– (Seite 16) Die aktuelle Eingangsanzeige blinkt einmal bei jeder Einstellung der Subwoofer-Lautstärke. Die USB-, TV- und BT-Anzeigen blinken dreimal, wenn Sie die Subwoofer-Lautstärke auf Maximum oder Minimum stellen. (Stummschaltung) Schaltet den Ton vorübergehend aus. Die USB-, TV- und BT-Anzeigen blinken kontinuierlich, wenn die Stummschaltfunktion eingeschaltet ist.

• (Wiedergabe/Pause) Pausiert die Wiedergabe oder setzt sie fort. Fernbedienung10

/ (vorherigen/ nächsten/rückspulen/ vorspulen) Drücken, um den/die vorherigen/ nächsten Titel oder Datei zu wählen. Gedrückt halten, um vorwärts oder rückwärts zu suchen. NIGHT (Seite 15) Dient auch zum Ein- oder Ausschalten des BLUETOOTH- Standby-Modus (Seite 18). VOICE (Seite 15) Dient auch zum Ein- oder Ausschalten der Funktion Steuerung für HDMI (Seite 19). MOVIE/MUSIC (Seite 14) Dient auch zum Ein- oder Ausschalten der Auto-Standby- Funktion (Seite 21). CLEAR AUDIO+ (Seite 14) Dient auch zum Einschalten des Secure Link-Modus (Seite 21). *Die Tasten AUDIO, + und sind mit einem fühlbaren Punkt ausgestattet. Verwenden Sie dies als Richtlinie bei der Bedienung. Grundlegende Anschlüsse und Vorbereitung Siehe Einführungsanleitung (separates Dokument). Anbringen des Bar- Lautsprechers an einer Wand Sie können den Bar-Lautsprecher an einer Wand anbringen.

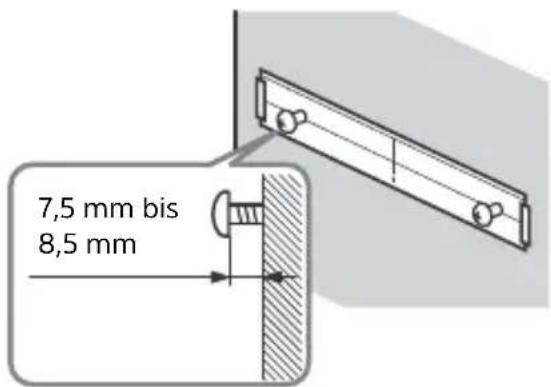

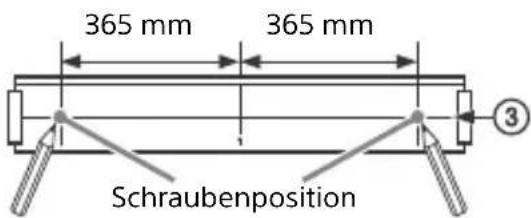

• Legen Sie Schrauben (nicht mitgeliefert) bereit, die für das Wandmaterial und die Wandstärke geeignet sind. Da Gipskartonwände besonders schwach sind, bringen Sie die Schrauben fest an zwei Zapfen im Wandträger an. Bringen Sie den Bar-Lautsprecher horizontal an, aufgehängt an Schrauben in Zapfen an einem kontinuierlich flachen Abschnitt der Wand.• Lassen Sie die Installation immer von einem Sony-Fachhändler oder befugten Fachleuten ausführen und achten Sie besonders auf Sicherheit bei der Installation.• Sony haftet nicht für Unfälle oder Schäden, die durch unsachgemäße Installation, unzureichende Wandstärke, unvorschriftsmäßige Verschraubungen oder Naturkatastrophen usw. verursacht wurden. Installieren des Systems Hinweis11

Installieren des Systems 1 Legen Sie Schrauben (nicht mitgeliefert) bereit, die für die Löcher auf der Rückseite des Bar- Lautsprechers geeignet sind. 2 Setzen Sie die WALL MOUNT TEMPLATE (mitgeliefert) auf eine Wand. 1 Richten Sie TV CENTER LINE () auf der WALL MOUNT TEMPLATE mit der Mittenlinie Ihres Fernsehgeräts aus. 2 Richten Sie TV BOTTOM LINE () auf der WALL MOUNT TEMPLATE mit der Unterseite Ihres Fernsehgeräts aus. 3 Kleben Sie die WALL MOUNT TEMPLATE mit einem handelsüblichen Klebeband o.ä. auf die Wand. 3 Markieren Sie die Schrauben auf der SCREW LINE () der WALL MOUNT TEMPLATE. Messen Sie den unten beschriebenen Abstand mit einem Lineal, und setzen Sie Markierungen mit einem Bleistift o.ä. 4 Befestigen Sie die Schrauben an den Markierungen. Die Schrauben sollen um 7,5 mm bis 8,5 mm herausragen. 5 Entfernen Sie die Wandmontage- Schablone. 6 Hängen Sie den Bar-Lautsprecher an den Schrauben auf. Richten Sie die Löcher an der Rückseite des Bar-Lautsprechers mit den Schrauben auf, und hängen Sie den Bar-Lautsprecher dann auf den beiden Schrauben auf. 4 mm Mehr als 30 mm 5 mm Loch an der Rückseite des Bar-Lautsprechers10 mm Mitte des FernsehgerätsKlebeband usw.WALL MOUNT TEMPLATE 365 mm365 mmSchraubenposition 7,5 mm bis 8,5 mm12

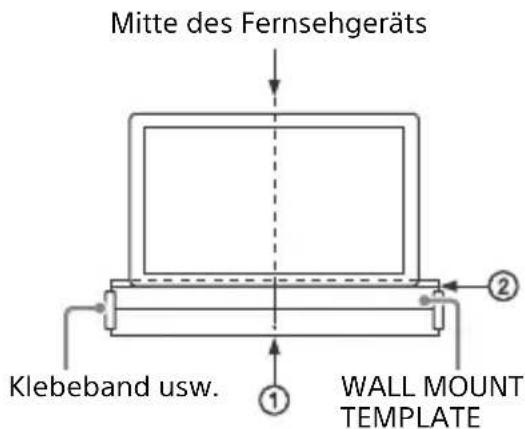

• Glätten Sie die Oberfläche der Wandmontage-Schablone, wenn Sie diese auf eine Wand kleben.

• Sorgen Sie für ausreichenden Freiraum unter dem Bar-Lautsprecher, wenn Sie diesen an einer Wand aufhängen, für leichten Zugang zur (USB)-Buchse. Horizontale Installation des Subwoofers Platzieren Sie den Subwoofer auf der rechten Seite, mit dem „SONY“-Logo nach vorne weisend. Hören von Ton von den angeschlossenen Geräten Drücken Sie mehrmals INPUT. Wenn Sie INPUT einmal drücken, blinkt die aktuelle Eingangsanzeige. Drücken Sie INPUT erneut, um das gewünschte Gerät auszuwählen. Die Anzeige am gewählten Gerät leuchtet auf. Mit jedem Tastendruck auf INPUT wechselt die Geräte-Anzeige zyklisch wie folgt.

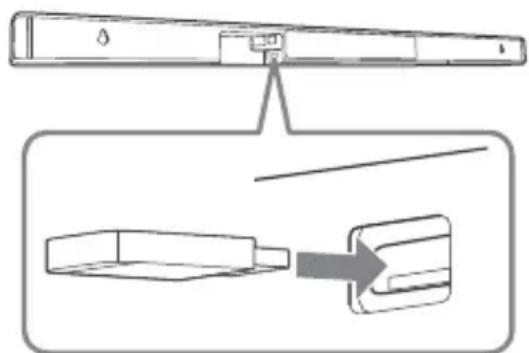

Hören von Musik von einem USB-Gerät Sie können Musikdateien abspielen, die auf einem angeschlossenen USB-Gerät gespeichert sind. Für abspielbare Dateitypen siehe „Abspielbare Dateitypen“ (Seite 29). Hinweis Bringen Sie die Lautsprecherfüße an (mitgeliefert). Hören des Klangs „TV“

• Fernsehgerät, das an die TV IN OPTICAL-Buchse angeschlossen ist• Mit der Audiorückkanal (ARC)-Funktion kompatibles Fernsehgerät, das an die HDMI OUT TV (ARC)-Buchse angeschlossen ist „BT“ BLUETOOTH-Gerät, das A2DP unterstützt (Seite 16)„USB“USB-Gerät, das an den (USB)-Buchse (Seite 12) angeschlossen ist13

• Zum Betrachten der USB-Inhaltsliste auf dem Bildschirm des Fernsehgerät stellen Sie sicher, dass Sie das System über ein HDMI-Kabel an das Fernsehgerät angeschlossen haben.• Schalten Sie den Eingang am Fernsehgerät auf den Eingang um, an dem der Bar-Lautsprecher angeschlossen ist. 1 Verbinden Sie das USB-Gerät mit der Buchse (USB). Lesen Sie vor dem Anschließen die Bedienungsanleitung des USB- Geräts. Die USB-Anzeige blinkt kontinuierlich, wenn das USB-Gerät gelesen wird. 2 Drücken Sie mehrmals INPUT um „USB“ auszuwählen. Die USB-Inhaltsliste erscheint auf dem Fernsehschirm. 3 Drücken Sie /, um den gewünschten Inhalt auszuwählen, und drücken Sie dann ENTER. Der gewählte Inhalt wird abgespielt. 4 Drücken Sie mehrmals PLAY MODE, um den gewünschten Wiedergabemodus auszuwählen.

• Keine: Spielt alle Titel ab.

• (Einen wiederholen): Wiederholt einen Titel.

• (Ordner wiederholen): Wiederholt alle Titel in einem Ordner.

• (Zufällig): Wiederholt alle Titel in einem Ordner in zufälliger Reihenfolge.

• (Alle wiederholen): Wiederholt alle Titel. Die USB-Anzeige blinkt jedes Mal dreimal, wenn Sie PLAY MODE drücken. 5 Regeln Sie die Lautstärke.

• Drücken Sie +/–, um die Bar- Lautsprecher-Lautstärke einzustellen.

• Drücken Sie SW +/–, um die Subwoofer-Lautstärke einzustellen. Sonstige Operationen
• Entfernen Sie nicht das USB-Gerät während des Betriebs. Um Datenbeschädigungen oder Beschädigungen des USB-Geräts zu vermeiden, schalten Sie das System aus, bevor Sie das USB-Gerät abtrennen.•Die USB-Anzeige blinkt zweimal kontinuierlich, wenn Sie ein nicht unterstütztes USB-Gerät anschließen.HinweisAufgabe VorgehensweiseStoppen Sie die Wiedergabe, oder kehren Sie zur vorherigen Anzeige zurückDrücken Sie BACKPausieren Sie die Wiedergabe oder setzen Sie sie fortDrücken Sie Wählen Sie den vorherigen bzw. nächsten TitelDrücken Sie /Suchen Sie rückwärts oder vorwärts (Rücklauf/schneller Vorlauf)Halten Sie /Hinweis14

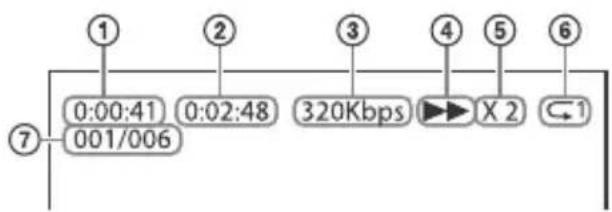

Spielzeit Gesamtspieldauer Bitrate Wiedergabestatus Rückspulen/Vorspulen- Geschwindigkeit Wiederholwiedergabe-Status Index gewählter Dateien/Alle Dateien im Ordner

• Je nach der Wiedergabequelle werden einige Informationen möglicherweise nicht angezeigt.

• Abhängig vom Wiedergabemodus kann unterschiedliche Information angezeigt werden. Genießen von Klangeffekten Sie können leicht vorprogrammierte Klangeffekte genießen, die an verschiedene Arten von Tonquellen angeschlossen sind. Drücken Sie MOVIE/MUSIC wiederholt oder CLEAR AUDIO+ während der Wiedergabe. Information über das USB- Gerät auf dem Fernsehschirm Hinweis Regelung des Klangs Auswählen des Klangeffektes CLEAR AUDIO+Sie können den Ton mit dem Sony-empfohlenen Schallfeld genießen. Das Schallfeld wird automatische entsprechend dem Wiedergabe-Inhalt und der Funktion optimiert.Die Anzeigen MOVIE und MUSIC leuchten 2 Sekunden lang auf und erlöschen dann.MOVIEKlangeffekte sind für Filme optimiert. Dieser Modus repliziert die Dichte und reiche Raumwirkung des Klangs.Die Anzeige MOVIE leuchtet auf.MUSICKlangeffekte sind für Musik optimiert.Die Anzeige MUSIC leuchtet auf.15

Regelung des Klangs Diese Funktion ist nützlich, um z.B. Spielfilme spät in der Nacht zu sehen. Sie können Sie die Dialoge auch bei geringer Lautstärke klar hören. Drücken Sie NIGHT. Die Anzeigen MOVIE und MUSIC blinken zweimal. Zum Ausschalten dieser Funktion drücken Sie NIGHT erneut. Die Anzeige MOVIE blinkt zweimal. Diese Funktion wird automatisch ausgeschaltet, wenn Sie das System ausschalten. Diese Funktion hilft, Dialoge deutlicher zu machen. Drücken Sie VOICE. Die Anzeigen MOVIE und MUSIC blinken zweimal. Zum Ausschalten dieser Funktion drücken Sie VOICE erneut. Die Anzeige MOVIE blinkt zweimal. Sie können Multiplex-Sendeton genießen, wenn das System ein Dolby Digital Mulltiplex-Sendesignal empfängt. Drücken Sie mehrmals AUDIO. Der Kanal wechselt zyklisch wie folgt um. Haupt Neben Haupt/Neben Nützlich, um Spielfilme bei niedriger Lautstärke zu genießen. DRC ist für Dolby Digital-Quellen wirksam. Halten Sie AUDIO für 5 Sekunden gedrückt, um Dolby DRC ein- oder auszuschalten. Verwendung der Nachtmodus-Funktion (NIGHT) Hinweis Verwenden der Funktion Clear Voice (VOICE) Wählen Sie Mehrkanalton (Dual Mono) HauptGibt nur den Hauptkanal aus.Die Anzeigen MOVIE und MUSIC blinken zweimal.NebenGibt nur den Nebenkanal aus.Die Anzeige MOVIE blinkt zweimal.Haupt/NebenDer Hauptklang wird vom linken Lautsprecher ausgegeben, und der Nebenklang wird vom rechten Lautsprecher ausgegeben.Die Anzeige MUSIC blinkt zweimal. Einstellen von Dolby DRC (Dynamikbereich- Steuerung) Ein Komprimiert Ton entsprechend den im Inhalt enthaltenen Informationen.Die Anzeigen USB und TV blinken zweimal. Aus Ton ist nicht komprimiert.Die Anzeige USB blinkt zweimal.16

Verzerrungen können auftreten, wenn Sie ein an die HDMI OUT TV (ARC)- oder TV IN OPTICAL-Buchse angeschlossenes Gerät hören. Sie können Verzerrung vermeiden, indem Sie den maximalen Eingangspegel des Systems begrenzen. Halten Sie PLAY MODE für 5 Sekunden gedrückt, um die Dämpfungsfunktion ein- oder auszuschalten. Schalten Sie diese Funktion aus, wenn die Klangausgabe vom System schwach ist. Einstellen der Subwoofer-Lautstärke Der Subwoofer ist für Wiedergabe von Bässen oder niederfrequentem Ton gedacht. Drücken Sie SW +/–, um die Subwoofer-Lautstärke einzustellen. Die aktuelle Eingangsanzeige blinkt einmal bei jeder Einstellung der Subwoofer-Lautstärke. Wenn die Eingangsquelle keinen großen Anteil von Bassklängen hat, wie bei Fernsehprogrammen, kann der Ton vom Subwoofer schwer zu hören sein. Hören von Musik von einem BLUETOOTH-Gerät Pairing ist ein Vorgang, bei dem sich BLUETOOTH-Geräte vorab miteinander registrieren. Nachdem ein Pairing- Vorgang einmal ausgeführt wurde, muss er nicht nochmals durchgeführt werden. 1 Positionieren Sie das BLUETOOTH- Gerät innerhalb von 1 Meter vom Bar-Lautsprecher. 2 Drücken Sie (Pairing) am Bar- Lautsprecher. Das System wechselt in den Pairing- Modus. Die BLUETOOTH-Anzeige (blau) am Bar-Lautsprecher blinkt schnell. 3 Schalten Sie die BLUETOOTH- Funktion auf dem BLUETOOTH- Gerät ein, suchen Sie Geräte und wählen Sie „HT-CT290/291“. Wenn ein Passschlüssel erforderlich ist, geben Sie „0000“ ein. Führen Sie diesen Schritt innerhalb von 5 Minuten aus, andernfalls wird der Pairing-Modus abgebrochen. Einstellen der Dämpfungsfunktion Ein Dämpft den Eingangspegel. Der Ausgangspegel wird bei dieser Einstellung verringert.Die Anzeigen USB und TV blinken zweimal. Aus Normaler Eingangspegel.Die Anzeige USB blinkt zweimal. Tipp Hinweis BLUETOOTH Funktionen Pairing dieses Systems mit einem BLUETOOTH-Gerät17

BLUETOOTH Funktionen 4 Stellen Sie sicher, dass die BLUETOOTH-Anzeige am Bar-Lautsprecher blau aufleuchtet.Die Verbindung wurde hergestellt.• Der „Passschlüssel“ kann auch „Passcode“, „PIN-Code“, „PIN-Nummer“ oder „Passwort“ genannt werden.• Sie können ein Pairing von bis zu 10 BLUETOOTH-Geräten vornehmen. Wird ein Pairing eines 11. BLUETOOTH-Geräts vorgenommen, wird das älteste verbundene Gerät durch das neue Gerät ersetzt. 1 Schalten Sie die BLUETOOTH- Funktion am gekoppelten BLUETOOTH-Gerät ein. 2 Drücken Sie mehrmals INPUT um „BT“ auszuwählen.Das System stellt automatisch erneut die Verbindung zu dem zuletzt angeschlossenen BLUETOOTH-Gerät wieder her.Wenn die BLUETOOTH-Verbindung hergestellt ist, leuchtet die BLUETOOTH-Anzeige am Bar-Lautsprecher blau auf. 3 Starten Sie die Wiedergabe auf dem BLUETOOTH-Gerät. 4 Regeln Sie die Lautstärke.

• Stellen Sie die Lautstärke des BLUETOOTH-Geräts ein.• Drücken Sie +/–, um die Bar-Lautsprecher-Lautstärke einzustellen.• Drücken Sie SW +/–, um die Subwoofer-Lautstärke einzustellen.•Wenn das System und das BLUETOOTH-Gerät verbunden sind, können Sie die Wiedergabe steuern, indem Sie und / drücken.•Sie können eine Verbindung zum System von einem gekoppelten BLUETOOTH-Gerät herstellen, auch wenn das System im Standby-Modus ist, wenn Sie den BLUETOOTH-Standby-Modus einschalten (Seite 18).•Die Audiowiedergabe auf diesem System kann gegenüber der vom BLUETOOTH-Gerät verzögert sein; dies liegt an den Eigenschaften der BLUETOOTH drahtlosen Technologie. So trennen Sie das BLUETOOTH- Gerät Führen Sie einen der folgenden Punkte aus.
• Drücken Sie (Pairing) am Bar-Lautsprecher erneut.• Deaktivieren Sie die BLUETOOTH-Funktion des BLUETOOTH-Geräts.• Schalten Sie das System oder das BLUETOOTH-Gerät aus.Hinweis Hören von Musik von dem gekoppelten Gerät Hinweis18

Einstellen des BLUETOOTH-Standby- Modus Wenn das System Pairing- Informationen hat, können Sie das System einschalten und Musik von einem BLUETOOTH-Gerät hören, auch wenn das Gerät im Standby-Modus ist, in dem der BLUETOOTH-Standby-Mode eingeschaltet ist. Halten Sie NIGHT für 5 Sekunden gedrückt, um den BLUETOOTH- Standby-Modus ein- oder auszuschalten. Im BLUETOOTH-Standby-Modus nimmt die Leistungaufnahme im Standby-Modus zu. Verwenden der Funktion Steuerung für HDMI Durch Anschließen eines Geräts wie eines Fernsehgeräts oder Blu-ray-Disc- Player, das mit der Funktion Steuerung für HDMI* mit HDMI-Kabel (High-Speed- HDMI-Kabel mit Ethernet, nicht mitgeliefert) kompatibel ist, können Sie das Gerät leicht über eine Fernsehgerät- Fernbedienung steuern. Die folgenden Funktionen können mit der Funktion Steuerung für HDMI verwendet werden.

• Systemausschaltung-Funktion

• Systemaudiosteuerung-Funktion

• One-Touch-Wiedergabe-Funktion

• Steuerung für HDMI ist ein Standard, der von CEC (Consumer Electronics Control) verwendet wird, um HDMI (High- Definition Multimedia Interface) Geräten zu erlauben, sich gegenseitig zu steuern. Diese Funktionen können mit anderen als von Sony hergestellten Geräten funktionieren, aber der richtige Betrieb kann nicht garantiert werden. Ein Die Anzeigen USB und TV blinken zweimal. Aus Die Anzeige USB blinkt zweimal.Hinweis Andere Funktionen Hinweis19

Andere Funktionen Halten Sie VOICE für 5 Sekunden gedrückt, um die Funktion Steuerung für HDMI ein- oder auszuschalten. Aktivieren Sie die Einstellungen der Funktion Steuerung für HDMI für das Fernsehgerät und andere am System angeschlossene Geräte. Wenn Sie die Funktion Steuerung für HDMI („BRAVIA“ Sync) bei Verwendung eines von Sony hergestellten Fernsehgeräts aktivieren, wird die Funktion Steuerung für HDMI des Systems ebenfalls automatisch aktiviert. Wenn Sie das Fernsehgerät ausschalten, wird das System ebenfalls automatisch ausgeschaltet. Wenn Sie das System einschalten, während Sie fernsehen, wird der Fernsehton von den Lautsprechern des Systems ausgegeben. Die Lautstärke des Systems kann mit der Fernbedienung des Fernsehgeräts justiert werden. Wenn der beim vorherigen Fernsehen der Fernsehton von den Lautsprechern des Systems ausgegeben wurde, schaltet das System automatisch ein, wenn Sie das Fernsehgerät erneut einschalten. Bedienungen können auch vom Menü des Fernsehgeräts vorgenommen werden. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts.

• Ton wird nur vom Fernsehgerät ausgegeben, wenn ein anderer Eingang als „TV“ gewählt ist, wenn die Doppelbild-Funktion des Fernsehgeräts verwendet wird. Wenn Sie die Doppelbild-Funktion deaktivieren, wird der Ton vom System ausgegeben.•Je nach den Einstellungen am Fernsehgerät kann die Funktion Systemaudiosteuerung möglicherweise nicht verfügbar sein. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts. Vorbereitung zur Verwendung der Funktion Steuerung für HDMI Ein Die Anzeigen USB und TV blinken zweimal. Aus Die Anzeige USB blinkt zweimal. Tipp Systemausschaltung- Funktion Systemaudiosteuerung- Funktion Hinweis20

Wenn das System an die HDMI IN- Buchse eines mit Audiorückkanal kompatiblen Fernsehgeräts angeschlossen ist, können Sie den Fernsehton von den Lautsprechern des Systems ohne Anschließen eines optischen Digitalkabels hören. Wenn das Fernsehgerät nicht mit dem Audiorückkanal kompatibel ist, muss ein optisches Digitalkabel angeschlossen werden (siehe mitgelieferte Einführungsanleitung). Wenn Sie Inhalte auf einem Gerät (Blu-ray-Disc-Player, „PlayStation®4“ usw.) abspielen, das an ein Fernsehgerät angeschlossen ist, werden das System und das Fernsehgerät automatisch eingeschaltet, der Eingang des Systems wird auf den Eingang für das Fernsehgerät umgeschaltet, und Ton wird von den Lautsprechern des Systems ausgegeben.

• Wenn beim vorherigen Fernsehen der Fernsehton von den Lautsprechern des Fernsehgeräts ausgegeben wurde, schaltet das System nicht ein, und Ton und Bild werden vom Fernsehgerät ausgegeben, auch wenn Geräteinhalte abgespielt werden.

• Je nach dem Fernsehgerät kann der Anfang von Inhalten möglicherweise nicht richtig abgespielt werden. Verwendung der „BRAVIA“ Sync-Funktion Zusätzlich zu der Funktion Steuerung für HDMI können Sie auch die folgende Funktion auf Geräten, die mit der „BRAVIA“ Sync-Funktion kompatibel sind, verwenden.

• Szenenauswahl-Funktion Diese Funktion ist eine Sony-eigene Funktion. Diese Funktion kann nicht mit anderen als von Sony hergestellten Produkten verwendet werden. Das Schallfeld des Systems wird automatisch entsprechend den Funktionseinstellungen Szenenauswahl oder Klangmodus des Fernsehgeräts umgeschaltet. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts. Stellen Sie das Schallfeld auf „CLEAR AUDIO+“ (Seite 14).

• Verwenden Sie ein High-Speed-HDMI- Kabel. Bei Verwendung eines Standard-HDMI-Kabel kann 1080p- Inhalt möglicherweise nicht richtig angezeigt werden.

• Verwenden Sie ein HDMI-autorisiertes Kabel.

• Verwenden Sie ein Sony High-Speed- HDMI-Kabel mit dem Kabeltyp-Logo.

• Die Verwendung eines HDMI-DVI- Kabels ist nicht zu empfehlen. Audiorückkanal Hinweis One-Touch-Wiedergabe- Funktion HinweisHinweis Szenenauswahl-Funktion Hinweise zu den HDMI- Anschlüssen21

• Überprüfen Sie die Einrichtung des angeschlossenen Gerätes, wenn die Bildqualität schlecht ist oder der Ton von einem über das HDMI-Kabel angeschlossenen Gerät nicht ausgegeben wird.• Von einer HDMI-Buchse übertragene Audiosignale (Abtastfrequenz, Bitlänge usw.) können durch das angeschlossene Gerät unterdrückt werden.• Es kann zu einer Tonunterbrechung kommen, wenn die Abtastfrequenz, die Anzahl der Kanäle der Audio-Ausgangssignale am Wiedergabegerät umgeschaltet werden.• Ist das angeschlossene Gerät nicht mit der Urheberrechtsschutztechnologie (HDCP) kompatibel, besteht die Gefahr, dass die Bild- und/oder Tonsignale von der HDMI OUT-Buchse dieses Systems verzerrt sind oder nicht ausgegeben werden können. Prüfen Sie in diesem Fall die Spezifikationen des angeschlossenen Geräts. Standbyautomatik- Funktion Wenn das System automatisch auf Standby-Modus schaltet, wenn es etwa 20 Minuten lang nicht bedient wird und kein Eingangssignal empfängt.Halten Sie MOVIE/MUSIC für 5 Sekunden gedrückt, um Standbyautomatik-Funktion ein- oder auszuschalten.Wenn das System auf Standby-Modus schaltet, blinken alle LED-Anzeigen mit Ausnahme der BLUETOOTH-Anzeige (blau) langsam. Aktivieren drahtloser Übertragung zwischen spezifischen Einheiten (Secure Link) Sie können die drahtlose Verbindung zum Verknüpfen des Bar-Lautsprecher mit dem Subwoofer über die Secure-Link-Funktion festlegen. Die Funktion kann dazu helfen, Interferenzen (Störungen) zu verhindern, wenn Sie mehrere drahtlose Produkte verwenden. 1 Drücken Sie LINK an der Rückseite des Subwoofers.Die Netzanzeige am Subwoofer blinkt orangefarben. 2 Halten Sie CLEAR AUDIO+ 5 Sekunden lang gedrückt.Die USB- und TV-Anzeigen blinken zweimal, und dann blinken die MOVIE- und MUSIC-Anzeigen abwechselnd.Wenn der Bar-Lautsprecher mit dem Subwoofer verbunden ist, hören die Anzeigen zu blinken auf, und die Netzanzeige am Subwoofer leuchtet orangefarben auf.Wenn der Vorgang fehlschlägt, leuchten die Anzeigen für 5 Sekunden auf. Probieren Sie den obigen Vorgang erneut. Zum Deaktivieren dieser Funktion halten Sie CLEAR AUDIO+ für 5 Sekunden gedrückt. Die Anzeige USB blinkt zweimal. Ein Die Anzeigen USB und TV blinken zweimal. Aus Die Anzeige USB blinkt zweimal.22

Vorsichtsmaßnahmen Info zur Sicherheit

• Falls ein Fremdkörper oder Flüssigkeit in das System gelangt, trennen Sie das Netzkabel ab, und lassen Sie das System von Fachpersonal überprüfen, bevor Sie es wieder verwenden.

• Berühren Sie nicht das Netzkabel mit nassen Händen. Andernfalls könnte es zu einem elektrischen Schlag kommen.

• Steigen Sie nicht auf den Bar- Lautsprecher und Subwoofer, da Sie herunterfallen und sich verletzen können oder Schäden am System verursacht werden können. Info zu Stromquellen

• Achten Sie vor der Inbetriebnahme des Systems darauf, dass die Betriebsspannung der lokalen Stromversorgung entspricht. Die Betriebsspannung ist auf dem Schild an der Rückseite des Bar-Lautsprechers und Subwoofers angegeben.

• Sollte das System über längere Zeit nicht benutzt werden, trennen Sie es unbedingt von der Netzsteckdose. Ziehen Sie zum Trennen des Netzkabels immer am Stecker, niemals am Kabel selbst.

• Das Netzkabel darf nur von qualifiziertem Kundendienstpersonal ausgetauscht werden. Info zur Wärmeentwicklung Das System erwärmt sich während des Betriebs, was jedoch kein Anzeichen für eine Funktionsstörung ist. Bei längerem Betrieb mit hoher Lautstärke kann sich das System an der Rückseite und der Unterseite relativ stark erwärmen. Um Verbrennungen vorzubeugen, vermeiden Sie eine Berührung des Systems. Info zur Aufstellung

• Ausreichender Platz um das System herum ist erforderlich, um Wärme abzuführen. Wenn der Subwoofer in einem Rack aufgestellt ist, lassen Sie mindestens 5 cm Platz über dem Subwoofer und mindestens 5 cm Platz an den Seiten des Subwoofers. Das Rack hinter dem Subwoofer sollte offen sein. Wenn Sie den Subwoofer mit seiner Rückseite gegen eine Wand gerichtet aufstellen, lassen Sie mindestens 10 cm Platz zwischen dem Subwoofer und der Wand.

• Lassen Sie die Vorderseite des Systems offen.

• Stellen Sie das System an einem ausreichend belüfteten Ort auf, um einen Wärmestau zu vermeiden und die Lebensdauer des Systems zu verlängern.

• Stellen Sie das System nicht an Orten auf, die Vibrationen ausgesetzt sind (zum Beispiel ein instabiles Rack usw.).

• Stellen Sie den Subwoofer nicht in einem Rack auf, das die Drahtlos-Funktion beeinträchtigen kann (zum Beispiel ein Metallrack usw.).

• Stellen Sie das System nicht in der Nähe von Wärmequellen oder an einem Ort auf, der direktem Sonnenlicht, starkem Staubniederschlag oder Erschütterungen ausgesetzt ist.

• Stellen Sie keine Gegenstände an der Rückseite des Bar-Lautsprechers und Subwoofers auf, da diese die Lüftungsöffnungen blockieren und Funktionsstörungen verursachen könnten.

• Wenn das System mit einem Fernsehgerät, Videorecorder oder Kassettendeck verwendet wird, könnten Störgeräusche verursacht und die Bildqualität beeinträchtigt werden. Stellen Sie in diesem Fall das System weiter von einem Fernsehgerät, Videorecorder oder Kassettendeck entfernt auf. Zusätzliche Informationen23

Zusätzliche Informationen

• Stellen Sie das System möglichst nicht auf eine Oberfläche, die speziell (mit Wachs, Öl, Politur usw.) behandelt wurde, da dies Fleckenbildung oder Verfärbung zur Folge haben könnte.• Achten Sie darauf, Verletzungen an den Ecken des Bar-Lautsprechers und Subwoofers zu vermeiden. Zur Handhabung des Subwoofers Stecken Sie beim Anheben des Subwoofers nicht Ihre Hand in den Schlitz. Der Lautsprechertreiber könnte beschädigt werden. Beim Anheben halten Sie den Boden des Subwoofers fest. Info zum Betrieb Bevor Sie andere Geräte anschließen, sollten Sie das System unbedingt ausschalten und vom Stromnetz trennen. Wenn Farbunregelmäßigkeiten auf einem Fernsehschirm in der Nähe auftreten Farbunregelmäßigkeiten können weiterhin auf bestimmten Typen von Fernsehgeräten beobachtet werden.• Wenn Farbunregelmäßigkeiten beobachtet werden...Schalten Sie das Fernsehgerät aus und dann nach 15 bis 30 Minuten wieder ein.• Wenn Farbunregelmäßigkeiten erneut beobachtet werden...Stellen Sie das System weiter entfernt vom Fernsehgerät auf. Info zur Reinigung Reinigen Sie das System mit einem trockenen weichen Tuch. Verwenden Sie keine Scheuerschwämme, Scheuermittel oder Lösungsmittel wie Alkohol oder Benzin.Sollte an Ihrem System ein Problem auftreten oder sollten Sie eine Frage haben, wenden Sie sich bitte an Ihren nächsten Sony-Händler. Störungsbehebung Wenn Sie beim Gebrauch des Systems eines der folgenden Probleme haben, können Sie versuchen, das Problem anhand dieser Anleitung zur Fehlerbehebung zu lösen, bevor Sie eine Reparatur in Auftrag geben. Sollte ein Problem bestehen bleiben, wenden Sie sich bitte an Ihren nächsten Sony-Händler.Wenn Sie ein Gerät zur Reparatur einreichen, bringen Sie sowohl Ihren Bar-Lautsprecher als auch den Subwoofer, auch wenn es scheint, dass nur eines der Geräte ein Problem aufweist.Das Gerät lässt sich nicht einschalten. Prüfen Sie, ob das Netzkabel korrekt angeschlossen ist.Das System funktioniert nicht richtig. Ziehen Sie den Netzkabel von der Netzsteckdose ab. Warten Sie einige Minuten und stecken Sie den Stecker wieder in die Steckdose.Das System wird automatisch ausgeschaltet. Die Auto-Standby-Funktion ist aktiv (Seite 21).Das System schaltet nicht ein, auch wenn das Fernsehgerät eingeschaltet wird. Aktivieren Sie die Funktion Steuerung für HDMI (Seite 19). Das Fernsehgerät muss die Funktion Steuerung für HDMI unterstützen (Seite 18). Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts. Allgemeines24

Prüfen Sie die Lautsprechereinstellungen des Fernsehgeräts. Die Systemstromversorgung wird wird mit den Lautsprechereinstellungen des Fernsehgeräts synchronisiert. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts. Wenn bei der vorherigen Verwendung Ton von den Lautsprechern des Fernsehgeräts ausgegeben wurde, schaltet das System nicht ein, auch wenn das Fernsehgerät eingeschaltet wird. Schalten Sie das System ein und schalten Sie den Eingang des Systems auf „TV“ (Seite 12). Das System schaltet aus, wenn das Fernsehgerät ausgeschaltet wird. Das System schaltet automatisch aus, wenn Sie das Fernsehgerät ausschalten, wenn das System auf „TV“-Eingang geschaltet ist. Das System schaltet nicht aus, auch wenn das Fernsehgerät ausgeschaltet wird. Das System schaltet nicht automatisch aus, wenn Sie das Fernsehgerät ausschalten, wenn das System auf „USB“- oder „BT“- Eingang geschaltet ist. Das System gibt keinen Fernsehton aus. Prüfen Sie den Typ und die Verbindung des HDMI-Kabels oder des optischen Digitalkabels, das am System und am Fernsehgerät angeschlossen ist (siehe mitgelieferte Einführungsanleitung). Wenn Ihr Fernsehgerät mit Audiorückkanal kompatibel ist, stellen Sie sicher, dass das System an eine HDMI (ARC)-Buchse eines Fernsehgeräts angeschlossen ist (siehe mitgelieferte Einführungsanleitung). Wenn immer noch kein Ton ausgegeben wird oder wenn Aussetzer im Ton auftreten, schließen Sie das mitgelieferte optische Digitalkabel an. Wenn Ihr Fernsehgerät nicht mit Audiorückkanal kompatibel ist, wird kein Fernsehton vom System ausgegeben, auch wenn das System an die HDMI- Eingangsbuchse des Fernsehgeräts angeschlossen ist. Zur Ausgabe von Fernsehton vom System schließen Sie das mitgelieferte optische Digitalkabel an (siehe mitgelieferte Einführungsanleitung). Schalten Sie den Eingang des Systems auf „TV“ (Seite 12). Steigern Sie die Lautstärke am System oder schalten Sie die Stummschaltung aus. Je nach der Reihenfolge, in der Sie das Fernsehgerät und das System verbunden haben, kann das System stummgeschaltet sein. Die USB-, TV- und BT-Anzeigen blinken in diesem Zustand kontinuierlich. In diesem Fall schalten Sie zuerst das Fernsehgerät und dann das System ein. Stellen Sie die Lautsprechereinstellung am Fernsehgerät (BRAVIA) auf Audiosystem. Schlagen Sie bezüglich der Einstellung des Fernsehgeräts in der Bedienungsanleitung Ihres Fernsehgeräts nach. Ton25

Zusätzliche Informationen Abhängig vom Fernsehgerät und den Wiedergabequellen kann der Ton nicht vom System ausgegeben werden. Stellen Sie die Audioformat-Einstellung am Fernsehgerät auf „PCM“. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts. Der Ton wird von sowohl vom System als auch vom Fernsehgerät ausgegeben. Stellen Sie das Tonsystem des Fernsehgeräts stumm. Es kommt kein Ton oder nur sehr schwacher Ton von dem am System angeschlossenen Gerät. Drücken Sie +, um den Lautstärkepegel zu ändern (Seite 9). Drücken Sie oder +, um die Stummschaltfunktion auszuschalten (Seite 9). Stellen Sie sicher, dass die Eingangsquelle richtig gewählt ist. Probieren Sie andere Eingangsquellen, indem Sie INPUT wiederholt drücken (Seite 12). Schalten Sie die Dämpfungsfunktion aus (Seite 16). Prüfen Sie, ob alle Kabel und Leitungen fest am System und den zugehörigen Geräten eingesteckt sind. Kein Ton oder nur ein sehr leiser Ton ist vom Subwoofer zu hören. Drücken Sie SW + , um die Subwoofer-Lautstärke zu steigern (Seite 9). Prüfen Sie, ob die Netzanzeige am Subwoofer grün aufleuchtet. Wenn das nicht der Fall ist, siehe „Kein Ton vom Subwoofer.“ in „Subwoofer- Drahtloston“ (Seite 26). Ein Subwoofer dient zur Wiedergabe von Bassklängen. Wenn Eingangsquellen sehr geringe Anteile an Bassklängen haben (z.B. Fernsehsendungen), kann der Ton vom Subwoofer schwer zu hören sein. Wenn Sie Inhalte abspielen, die mit Urheberrechtsschutztechnologie (HDCP) kompatibel, werden diese nicht vom Subwoofer ausgegeben. Es lässt sich kein Surroundeffekt erzielen. Je nach dem Eingangssignal und dem der Einstellung des Schallfelds kann Surround-Klangverarbeitung möglicherweise nicht effektiv arbeiten. Der Surround-Effekt kann subtil sein, je nach dem Programm oder der Disc. Um Mehrkanal-Audio abzuspielen, prüfen Sie die Einstellung des digitalen Audioausgangs an dem am System angeschlossenen Gerät. Einzelheiten dazu schlagen Sie in der mit dem angeschlossenen Gerät gelieferten Bedienungsanleitung nach. Das USB-Gerät wird nicht erkannt. Gehen Sie folgendermaßen vor: Schalten Sie das System aus. Trennen Sie das USB-Gerät ab und schließen es erneut ein. Schalten Sie das System ein. Vergewissern Sie sich, dass das USB-Gerät sicher am (USB)- Buchse angeschlossen ist. Prüfen Sie, ob das USB-Gerät oder ein Kabel beschädigt ist. Prüfen Sie, ob das USB-Gerät eingeschaltet ist. USB-Gerät26

Wenn das USB-Gerät über einen USB-Hub angeschlossen ist, trennen Sie diesen ab und schließen Sie das USB-Gerät direkt am Bar-Lautsprecher an. BLUETOOTH-Verbindung kann nicht fertiggestellt werden. Prüfen Sie, ob die BLUETOOTH- Anzeige am Bar-Lautsprecher blau aufleuchtet (Seite 6). Vergewissern Sie sich, dass das anzuschließende BLUETOOTH- Gerät eingeschaltet und die BLUETOOTH-Funktion aktiviert ist. Gehen Sie mit dem BLUETOOTH- Gerät näher an den Bar- Lautsprecher heran. Führen Sie Pairing für dieses System und das BLUETOOTH-Gerät erneut aus. Es muss möglicherweise erforderlich sein, das Pairing mit diesem System abzubrechen und zuerst Ihr BLUETOOTH-Gerät zu verwenden. Pairing ist nicht möglich. Gehen Sie mit dem BLUETOOTH- Gerät näher an den Bar- Lautsprecher heran. Vergewissern Sie sich, dass dieses System nicht durch Interferenzen von einem WLAN-Gerät oder einem anderen drahtlosen 2,4 GHz-Gerät oder einem Mikrowellenherd gestört wird. Wenn ein Gerät, das elektromagnetische Strahlung verursacht, in der Nähe ist, stellen Sie dieses Gerät weiter von diesem System entfernt auf. Pairing ist u. U. nicht möglich, wenn sich andere BLUETOOTH-Geräte in der Nähe des Bar-Lautsprechers befinden. Schalten Sie in diesem Fall die anderen BLUETOOTH- Geräte aus. Es wird kein Ton vom angeschlossenen BLUETOOTH-Gerät ausgegeben. Prüfen Sie, ob die BLUETOOTH- Anzeige am Bar-Lautsprecher blau aufleuchtet (Seite 6). Gehen Sie mit dem BLUETOOTH- Gerät näher an den Bar- Lautsprecher heran. Wenn ein Gerät, das elektromagnetische Strahlung verursacht, wie ein WLAN-Gerät, andere BLUETOOTH-Geräte oder ein Mikrowellenherd in der Nähe ist, bewegen Sie das Gerät weiter von diesem System weg. Entfernen Sie jegliche Hindernisse zwischen diesem System und dem BLUETOOTH-Gerät oder stellen Sie dieses System weiter vom Hindernis entfernt auf. Stellen Sie das angeschlossene BLUETOOTH-Gerät anders auf. Schalten Sie die WLAN-Frequenz eines in der Nähe befindlichen Wi-Fi-Routers oder PCs auf den 5-GHz-Bereich um. Stellen Sie die Lautstärke am angeschlossenen BLUETOOTH- Gerät höher ein. Kein Ton vom Subwoofer. Die Netzanzeige am Subwoofer leuchtet nicht auf.

• Prüfen Sie, ob das Netzkabel des Subwoofers korrekt verbunden ist.

• Drücken Sie am Subwoofer, um ihn einzuschalten. Die Netzanzeige am Subwoofer blinkt langsam grün oder leuchtet rot auf.

• Bewegen Sie den Subwoofer zu einer Position in der Nähe des Bar- Lautsprechers, so dass die Netzanzeige am Subwoofer grün aufleuchtet. BLUETOOTH-Gerät Subwoofer-Drahtloston27

Zusätzliche Informationen

• Führen Sie die unter „Aktivieren drahtloser Übertragung zwischen spezifischen Einheiten (Secure Link)“ (Seite 21) erläuterten Schritte aus. Wenn die Netzanzeige am Subwoofer rot blinkt, drücken Sie am Subwoofer, um das Gerät auszuschalten, und prüfen Sie, ob die Lüftungsöffnung des Subwoofers blockiert ist oder nicht. Der Subwoofer ist für Wiedergabe von Bässen gedacht. Wenn die Eingangsquelle keinen hohen Anteil an Basstönen hat, wie bei den meisten Fernsehprogrammen, kann der Basston nicht hörbar sein. Drücken Sie SW +, um die Subwoofer-Lautstärke zu steigern (Seite 16). Es treten Tonaussetzer oder Rauschen im Ton auf. Wenn ein Gerät in der Nähe ist, das elektromagnetische Strahlen erzeugt wie ein WLAN-Gerät oder ein Mikrowellenherd, stellen Sie solche Geräte weiter entfernt auf. Wenn sich ein Hindernis zwischen dem Bar-Lautsprecher und dem Subwoofer befindet, bewegen oder entfernen Sie dieses. Stellen Sie den Bar-Lautsprecher und den Subwoofer so nahe wie möglich beieinander auf. Schalten Sie die WLAN-Frequenz eines in der Nähe befindlichen Wi-Fi-Routers oder PCs auf den 5-GHz-Bereich um. Schalten Sie die Netzwerkverbindung des Fernsehgeräts oder Blu-ray Disc- Player von drahtlos auf verkabelt um. Die Fernbedienung funktioniert nicht. Richten Sie die Fernbedienung auf den Fernbedienungssensor am Bar- Lautsprecher (Seite 6). Entfernen Sie Hindernisse zwischen der Fernbedienung und dem Bar- Lautsprecher. Ersetzen Sie beide Batterien in der Fernbedienung durch neue, wenn sie zu schwach sind. Vergewissern Sie sich, dass Sie die richtige Taste an der Fernbedienung drücken. Die Fernsehgerät-Fernbedienung arbeitet nicht. Stellen Sie den Bar-Lautsprecher so auf, dass er nicht den Fernbedienungssensor des Fernsehgeräts stört. Die Funktion Steuerung für HDMI funktioniert nicht richtig. Prüfen Sie die Verbindung mit dem System (siehe mitgelieferte Einführungsanleitung). Aktivieren Sie die Funktion Steuerung für HDMI am Fernsehgerät. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts. Warten Sie eine kurze Zeit und wiederholen Sie den Vorgang. Wenn Sie das System vom Netz trennen, d au ert es eine Weile, b ev or Bedienungen ausgeführt werden können. Warten Sie 15 Sekunden oder mehr, und wiederholen Sie den Vorgang. Vergewissern Sie sich, dass die am System angeschlossenen Geräte die Funktion Steuerung für HDMI unterstützen. Fernbedienung Sonstiges28

Aktivieren Sie die Funktion Steuerung für HDMI für am System angeschlossene Geräte. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Geräts. Der Typ und die Anzahl der Gerät, die von der Funktion Steuerung für HDMI gesteuert werden können, wird von dem HDMI CEC wie folgt begrenzt:

• Aufnahmegeräte (Blu-ray-Disc- Recorder, DVD-Recorder usw.): bis zu 3 Geräte

• Wiedergabegeräte (Blu-ray-Disc- Player, DVD-Player usw.): bis zu 3 Geräte

• Tuner-bezogene Geräte: bis zu 4 Geräte

• Audiosystem (Receiver/ Kopfhörer): bis zu 1 Gerät (von diesem System verwendet) Wenn alle Eingangsanzeigen und Klangeffekt-Anzeigen schnell blinken (PROTECT-Modus). Drücken Sie , um das System auszuschalten. Nachdem das Display ausschaltet, trennen Sie das Netzkabel ab und prüfen dann, ob die Lüftungslöcher des Bar- Lautsprechers nicht blockiert sind. Alle Eingangsanzeigen und Klangeffekt-Anzeigen bleiben erloschen. Die Anzeigen sind ausgeschaltet. Halten Sie BACK für 5 Sekunden gedrückt, um die Anzeigen einzuschalten. Die Sensoren am Fernsehgerät arbeiten nicht richtig. Der Bar-Lautsprecher kann manche Sensoren (wie den Helligkeitssensor), den Fernbedienungsempfänger an Ihrem Fernsehgerät oder das „Sendeteil für 3D-Brillen (Infrarot- Übertragung)“ bei einem 3D- Fernsehgerät, das infrarote 3D- Brillen oder drahtlose Kommunikation unterstützt, blockieren. Bewegen Sie den Bar- Lautsprecher weiter vom Fernsehgerät weg, innerhalb eines Abstands, der es diesen Teilen erlaubt, richtig zu arbeiten. Zur Lage der Sensoren und des Fernbedienungsempfängers schlagen Sie in der mitgelieferten Bedienungsanleitung des Fernsehgeräts nach. funktioniert nicht. Das System ist möglicherweise im Demo-Modus. Zum Aufheben des Demo-Modus führen Sie „Rücksetzen“ aus (Seite 28). Wenn das System immer noch nicht fehlerfrei funktioniert, setzen Sie es wie folgt zurück. Verwenden Sie dazu die Touchkeys am Bar-Lautsprecher. 1 Halten Sie – (Lautstärke niedriger) und gleichzeitig für 5 Sekunden gedrückt. Alle LED-Anzeigen blinken dreimal und erlöschen dann. Die Einstellungen des Menüs und der Schallfelder usw. kehren auf ihre Anfangseinstellungen zurück. Rücksetzen29

Zusätzliche Informationen 2 Trennen Sie das Netzkabel ab. 3 Schließen Sie das Netzkabel an, und drücken Sie dann , um das System einzuschalten. 4 Koppeln Sie das System mit dem Subwoofer (Seite 21). Abspielbare Dateitypen

• Manche Dateien werden möglicherweise aufgrund des Dateiformats, der Dateicodierung oder der Aufnahmebedingungen nicht wiedergegeben.• Manche auf einem PC bearbeiteten Dateien können nicht abgespielt werden.• Das System spielt nicht codierte Dateien wie DRM und Losless ab.• Das System kann die folgenden Dateien oder Ordner in USB-Geräten erkennen:– Ordnerpfade bis zu einer Länge von 128 Zeichen– 200 Ordner (einschließlich des Stammordners)– bis zu 200 Dateien/Ordner in einer einzelnen Ebene• Bestimmte USB-Geräte können mit diesem System möglicherweise nicht arbeiten.•Das System kann Geräte der Massenspeicher-Klasse (MSC) erkennen. Unterstützte Audioformate Die folgenden Audioformate werden von diesem System unterstützt.•Dolby Digital•LPCM 2chCodec ErweiterungMP3 (MPEG-1 Audio Layer III) .mp3 WMA9 Standard .wmaLPCM .wavHinweis30

LED-Anzeigen Sie können die LED-Anzeigen ein- und ausschalten, indem Sie BACK für 5 Sekunden gedrückt halten. Wenn Sie dieses Merkmal einschalten, leuchten oder blinken die LED-Anzeigen je nach der gewählten Funktion oder dem Systemstatus. Wenn Sie die LED-Anzeigen ausschalten, leuchtet nur die BLUETOOTH-Anzeige (blau) in der „BT“-Funktion auf. Funktion/Status Anzeige Eingang (Seite 12)

• USB Die TV-Anzeige leuchtet auf Die BT- und BLUETOOTH-Anzeige (blau) leuchtet auf Die USB-Anzeige leuchtet auf USB-Eingang (Seite 12)

• Nicht unterstütztes USB- Gerät Die USB-Anzeige blinkt kontinuierlich Die USB-Anzeige blinkt zweimal kontinuierlich Klangeffekt (Seite 14)

• MUSIC Die MOVIE-Anzeige leuchtet auf Die MUSIC-Anzeige leuchtet auf CLEAR AUDIO+ (Seite 14) Die MOVIE- und MUSIC-Anzeigen leuchten 2 Sekunden lang auf und erlöschen dann Lautstärke Maximum/ Minimum, Subwoofer- Lautstärke Maximum/ Minimum (Seite 16) Die USB-, TV- und BT-Anzeigen blinken dreimal Lautstärke höher/niedriger Subwoofer-Lautstärke höher/ niedriger Aktuelle Eingangsanzeige blinkt einmal Stummschaltfunktion Die USB-, TV- und BT-Anzeigen blinken kontinuierlich Dual Mono (Seite 15)

• Haupt/Neben Die MOVIE- und MUSIC-Anzeigen blinken zweimal Die MOVIE-Anzeige blinkt zweimal Die MUSIC-Anzeige blinkt zweimal Dolby DRC (Seite 15), Dämpfung (Seite 16)

• Aus Die USB- und TV-Anzeigen blinken zweimal Die USB-Anzeige blinkt zweimal Nachtmodus (Seite 15), Clear Voice (Seite 15)

• Aus Die MOVIE- und MUSIC-Anzeigen blinken zweimal Die MOVIE-Anzeige blinkt zweimal PLAY MODE (Seite 13) Die USB-Anzeige blinkt dreimal Steuerung für HDMI (Seite 19), Bluetooth-Standby (Seite 18), Standbyautomatik (Seite 21)

• Aus Die USB- und TV-Anzeigen blinken zweimal Die USB-Anzeige blinkt zweimal31

Zusätzliche Informationen Secure Link (Seite 21)

• Aus Die USB- und TV-Anzeigen blinken zweimal, und dann blinken die MOVIE- und MUSIC-Anzeigen abwechselnd, bis die Verbindung hergestellt ist Die USB-Anzeige blinkt zweimal PROTECT (Seite 28) Alle LED-Anzeigen mit Ausnahme der BLUETOOTH-Anzeige (blau) blinken schnell Schaltet auf Standbyautomatik-Modus (Seite 21) Alle LED-Anzeigen mit Ausnahme der BLUETOOTH-Anzeige (blau) blinken langsam Rücksetzen (Seite 28) Alle LED-Anzeigen blinken dreimal und erlöschen dann Funktion/Status Anzeige32

Technische Daten Verstärker-Abschnitt AUSGANGSLEISTUNG (Nennwert) Front-L + Front-R: 30 W + 30 W (bei 4 Ohm, 1 kHz, THD 1%) AUSGANGSLEISTUNG (Referenz) Front-L/Front-R: 100 W (pro Kanal bei 4 Ohm, 1 kHz) Eingänge USB

Ausgang HDMI OUT TV (ARC) HDMI-Abschnitt Anschluss Typ A (19-polig) USB-Abschnitt (USB)-Buchse Typ A BLUETOOTH-Abschnitt Kommunikationssystem BLUETOOTH-Spezifikation Version 4.2 Ausgang BLUETOOTH-Spezifikation Leistungsklasse 1 Maximaler Kommunikationsbereich Ausbreitung bei Sichtverbindung ca. 25 m

Übertragungsbereich (A2DP) 20 Hz – 20.000 Hz (Abtastfrequenz 32 kHz, 44,1 kHz, 48 kHz)

Der tatsächliche Bereich hängt z.B. von folgenden Faktoren ab: Hindernisse zwischen den Geräten, Magnetfelder um einen Mikrowellenherd, statische Elektrizität, schnurlose Telefone, Empfangsempfindlichkeit, Antennenleistung, Betriebssystem, Software-Anwendung usw.

BLUETOOTH-Standardprofile geben den Zweck der BLUETOOTH-Kommunikation zwischen Geräten an.

Codec: Audiosignal-Komprimierung und Konvertierungsformat

Sub Band Codec Front-L/Front-R- Lautsprecherabschnitt Lautsprechersystem Breitbandlautsprechersystem, Akustische Aufhängung Lautsprecher 40 mm × 100 mm-Konustyp × 2 Allgemeines Stromversorgung Nur für die Modelle von Taiwan: 120 V Wechselspannung, 50/60 Hz Andere Modelle: 220 V – 240 V Wechselspannung, 50/60 Hz Leistungsaufnahme Ein: 40 W Standby: 0,5 W oder weniger (Stromsparmodus) (Wenn die Funktion Steuerung für HDMI und der BLUETOOTH-Standby- Modus ausgeschaltet sind) Standby: 2,8 W oder weniger

(Wenn die Funktion Steuerung für HDMI und der BLUETOOTH-Standby- Modus eingeschaltet sind) Abmessungen (B/H/T) (ca.) 900 mm × 52 mm × 86 mm Gewicht (ca.) 2,3 kg

Das System schaltet automatisch auf den Stromsparmodus, wenn keine HDMI- Verbindung und kein BLUETOOTH- Pairing-Verlauf vorliegt. Bar-Lautsprecher (SA-CT290/SA-CT291)33

Zusätzliche Informationen AUSGANGSLEISTUNG (Referenz)100 W (pro Kanal bei 4 Ohm, 100 Hz)LautsprechersystemSubwoofer-System, BassreflexLautsprecher130 mm KonustypStromversorgungNur für die Modelle von Taiwan:120 V Wechselspannung, 50/60 HzAndere Modelle:220 V – 240 V Wechselspannung, 50/60 HzLeistungsaufnahmeEin: 15 WStandby: 0,5 W oder wenigerAbmessungen (B/H/T) (ca.)170 mm × 342 mm × 362 mm (vertikale Installation)342mm × 172mm × 362mm (horizontale Installation)Gewicht (ca.)6,3 kgFrequenzband2,4 GHz (2,4000 GHz – 2,4835 GHz)ModulationsverfahrenFHSS (Freq Hopping Spread Spectrum)Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. Funkfrequenzbereiche und maximale Ausgangsleistung WLAN/BLUETOOTHFrequenzbereich2.400 MHz - 2.483,5 MHzMaximale Ausgangsleistung< 6,0 dBm Über BLUETOOTH- Kommunikation Unterstützte BLUETOOTH-Version und Profile Das Profil bezieht sich auf einen Standardsatz von Funktionen für verschiedene BLUETOOTH-Produktmerkmale. Siehe „BLUETOOTH-Abschnitt“ in „Technische Daten“ (Seite 32) für die BLUETOOTH-Version und Profile, die von diesem System unterstützt werden. Effektiver Kommunikationsbereich BLUETOOTH-Geräte sollten (bei Hindernisfreiheit) in einem Abstand von ca. 10 Metern zueinander verwendet werden. Der effektive Kommunikationsbereich kann unter folgenden Bedingungen kürzer werden.• Wenn sich eine Person, ein Metallgegenstand, eine Wand oder ein anderes Hindernis zwischen den Geräten mit BLUETOOTH-Verbindung befindet.• Orte, an denen ein WLAN installiert ist.• In der Nähe von in Betrieb befindlichen Mikrowellenherden.• Orte, an denen andere elektromagnetische Wellen erzeugt werden. Subwoofer (SA-WCT290/ SA-WCT291) Abschnitt des drahtlosen Funksenders/-empfängers34

Effekte auf andere Geräte BLUETOOTH-Geräte und WLAN (IEEE 802.11b/g) verwenden dasselbe Frequenzband (2,4 GHz). Wenn Sie Ihr BLUETOOTH-Gerät in der Nähe eines Geräts mit drahtloser LAN-Fähigkeit betrieben, können elektromagnetische Störungen auftreten. Dies kann zu niedrigeren Datenübertragungsraten, Störsignalen oder Verbindungsfehlern führen. Falls dies passiert, versuchen Sie folgende Abhilfemaßnahmen:

• Verwenden Sie dieses System mindestens 10 Meter vom WLAN- Gerät entfernt.

• Schalten Sie das drahtlose LAN-Gerät bei Verwendung des BLUETOOTH- Geräts innerhalb von 10 m aus.

• Installieren Sie dieses System und das BLUETOOTH-Gerät so nahe beieinander wie möglich. Effekte auf andere Geräte Die von diesem System ausgestrahlten Funkwellen können den Betrieb einiger medizinischer Geräte beeinträchtigen. Da diese Störsignale zu Fehlfunktionen führen können, schalten Sie dieses System und das BLUETOOTH-Gerät an den folgenden Orten aus:

• In Krankenhäusern, Zügen, Flugzeugen, an Tankstellen sowie an allen Orten, wo brennbare Gase vorhanden sein können.

• In der Nähe von Automatiktüren oder Brandmeldern.

• Dieses System unterstützt Sicherheitsfunktionen, die mit der BLUETOOTH-Spezifikation übereinstimmen, um sichere Verbindung bei Kommunikation unter Verwendung der BLUETOOTH-Technologie sicherzustellen. Diese Sicherheit reicht jedoch abhängig von den vorgenommenen Einstellungen sowie anderen Faktoren u. U. nicht aus. Seien Sie also immer vorsichtig, wenn Sie Daten per BLUETOOTH-Technologie austauschen.

• Sony kann in keiner Weise für Schäden oder andere Verluste haftbar gemacht werden, die durch Informationslecks während des Datenaustauschs per BLUETOOTH-Technologie entstehen.

• Ein BLUETOOTH-Datenaustausch wird nicht notwendigerweise mit allen BLUETOOTH-Geräten garantiert, die dasselbe Profil wie dieses System haben.

• An dieses System angeschlossene BLUETOOTH-Geräte müssen die BLUETOOTH-Spezifikation von Bluetooth SIG, Inc. erfüllen und über ein entsprechendes Zertifikat verfügen. Selbst wenn jedoch ein Gerät die BLUETOOTH-Spezifikation erfüllt, kann es Fälle geben, wo die Eigenschaften oder technischen Daten des BLUETOOTH- Geräts eine Verbindungsherstellung unmöglich machen oder zu abweichenden Steuerungsverfahren, Anzeigen oder Betriebsweisen führen.

• Es können Störsignale auftreten, oder der Ton kann abgeschnitten werden. Dies hängt von dem mit diesem System verbundenen BLUETOOTH-Gerät, dem Kommunikationsumfeld oder den Umgebungsbedingungen ab. Hinweis2
