INSTRUKCJA OBSŁUGI HTCT291 SONY

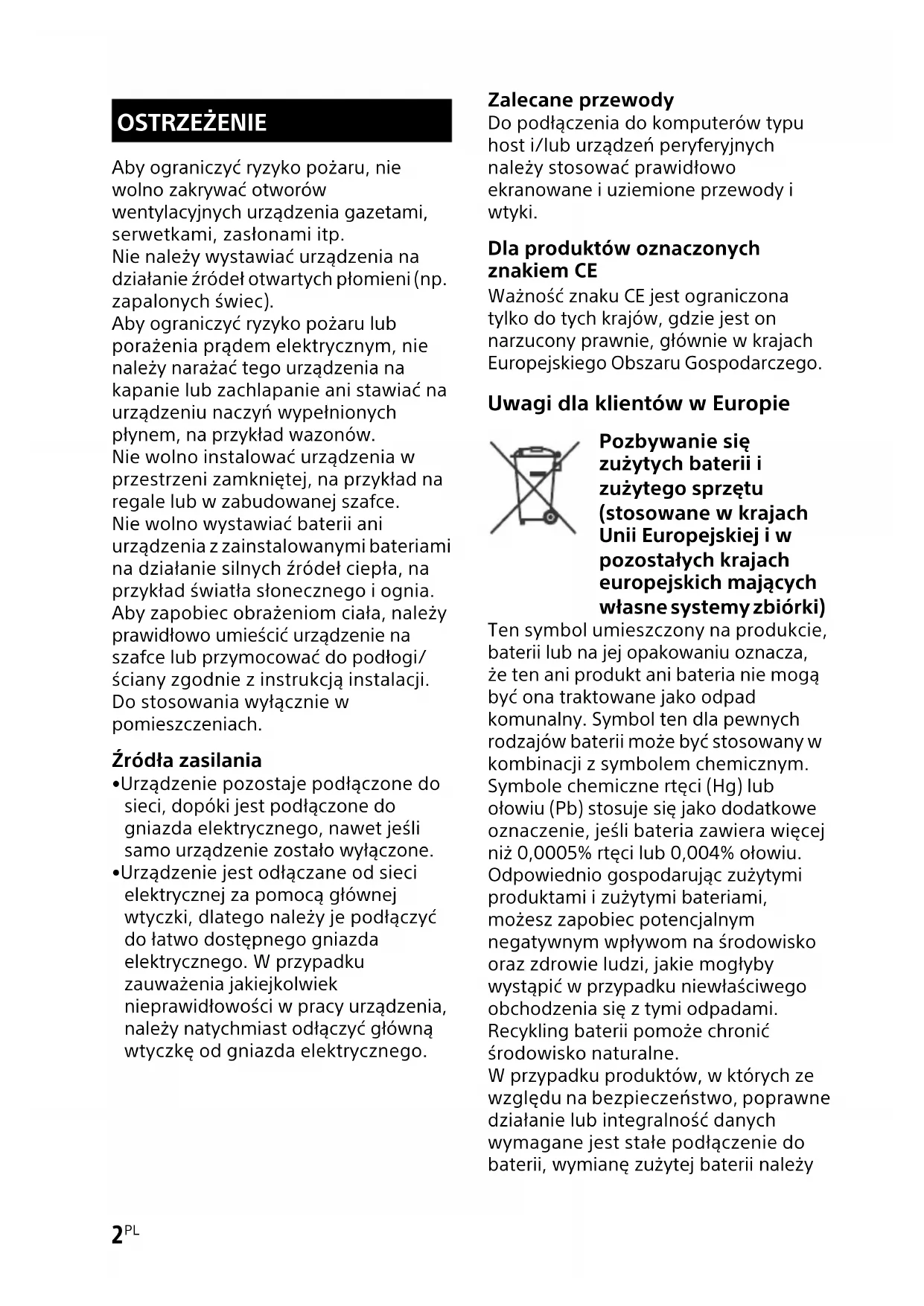

Aby ograniczyć ryzyko pożaru, nie wolno zakrywać otworów wentylacyjnych urządzenia gazetami, serwetkami, zasłonami itp. Nie należy wystawiać urządzenia na działanie źródeł otwartych płomieni (np. zapalonych świec). Aby ograniczyć ryzyko pożaru lub porażenia prądem elektrycznym, nie należy narażać tego urządzenia na kapanie lub zachlapanie ani stawiać na urządzeniu naczyń wypełnionych płynem, na przykład wazonów. Nie wolno instalować urządzenia w przestrzeni zamkniętej, na przykład na regale lub w zabudowanej szafce. Nie wolno wystawiać baterii ani urządzenia z zainstalowanymi bateriami na działanie silnych źródeł ciepła, na przykład światła słonecznego i ognia. Aby zapobiec obrażeniom ciała, należy prawidłowo umieścić urządzenie na szafce lub przymocować do podłogi/ ściany zgodnie z instrukcją instalacji. Do stosowania wyłącznie w pomieszczeniach. Źródła zasilania

• Urządzenie pozostaje podłączone do sieci, dopóki jest podłączone do gniazda elektrycznego, nawet jeśli samo urządzenie zostało wyłączone.

• Urządzenie jest odłączane od sieci elektrycznej za pomocą głównej wtyczki, dlatego należy je podłączyć do łatwo dostępnego gniazda elektrycznego. W przypadku zauważenia jakiejkolwiek nieprawidłowości w pracy urządzenia, należy natychmiast odłączyć główną wtyczkę od gniazda elektrycznego. Zalecane przewody Do podłączenia do komputerów typu host i/lub urządzeń peryferyjnych należy stosować prawidłowo ekranowane i uziemione przewody i wtyki. Dla produktów oznaczonych znakiem CE Ważność znaku CE jest ograniczona tylko do tych krajów, gdzie jest on narzucony prawnie, głównie w krajach Europejskiego Obszaru Gospodarczego. Uwagi dla klientów w Europie Pozbywanie się zużytych baterii i zużytego sprzętu (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich mających własne systemy zbiórki) Ten symbol umieszczony na produkcie, baterii lub na jej opakowaniu oznacza, że ten ani produkt ani bateria nie mogą być ona traktowane jako odpad komunalny. Symbol ten dla pewnych rodzajów baterii może być stosowany w kombinacji z symbolem chemicznym. Symbole chemiczne rtęci (Hg) lub ołowiu (Pb) stosuje się jako dodatkowe oznaczenie, jeśli bateria zawiera więcej niż 0,0005% rtęci lub 0,004% ołowiu. Odpowiednio gospodarując zużytymi produktami i zużytymi bateriami, możesz zapobiec potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego obchodzenia się z tymi odpadami. Recykling baterii pomoże chronić środowisko naturalne. W przypadku produktów, w których ze względu na bezpieczeństwo, poprawne działanie lub integralność danych wymagane jest stałe podłączenie do baterii, wymianę zużytej baterii należy OSTRZEŻENIE3

zlecić wyłącznie wykwalifikowanemu personelowi stacji serwisowej. Aby mieć pewność, że bateria znajdująca się w zużytym sprzęcie elektrycznym i elektronicznym będzie właściwie zagospodarowana, należy dostarczyć sprzęt do odpowiedniego punktu zbiórki. W odniesieniu do wszystkich pozostałych zużytych baterii, prosimy o zapoznanie się z rozdziałem instrukcji obsługi produktu o bezpiecznym demontażu baterii. Zużytą baterię należy dostarczyć do właściwego punktu zbiórki. W celu uzyskania bardziej szczegółowych informacji na temat zbiórki i recyklingu baterii należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zajmującymi się zagospodarowywaniem odpadów lub ze sklepem, w którym zakupiony został ten produkt lub bateria. Uwaga dla klientów: poniższe informacje odnoszą się tylko do wyposażenia sprzedawanego w krajach stosujących dyrektywy UE. Produkt ten został wyprodukowany przez lub na zlecenie Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japonia. Przedsiębiorcą wprowadzającym produkt do obrotu na terytorium Rzeczypospolitej Polskiej jest Sony Europe Limited, The Heights, Brooklands, Weybridge, Surrey KT13 0XW, Wielka Brytania. Zapytania dotyczące zgodności produktu z wymaganiami prawa Unii Europejskiej należy kierować do Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgia. W kwestiach dotyczących usług serwisowych lub gwarancji należy korzystać z adresów kontaktowych podanych w oddzielnych dokumentach dotyczących usług serwisowych lub gwarancji. Sony Corporation niniejszym oświadcza, że to urządzenie jest zgodne z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://www.compliance.sony.de/ Te urządzenia radiowe są przeznaczone do użytku z zatwierdzonymi wersjami oprogramowania/oprogramowania sprzętowego, wskazanymi w deklaracji zgodności UE. Oprogramowanie/ oprogramowanie sprzętowe zainstalowane w tych urządzeniach radiowych jest weryfikowane, w celu zapewnienia zgodności z wymogami dyrektywy 2014/53/UE. Sound Bar jest przeznaczony do odtwarzania dźwięku z podłączonych urządzeń oraz transmisji strumieniowej muzyki z urządzenia BLUETOOTH. Sprzęt został przetestowany i uznany za zgodny z ograniczeniami określonymi w przepisach EMC (zgodności elektromagnetycznej) z użyciem przewodu połączeniowego o długości poniżej 3 m. Prawa autorskie i znaki towarowe

• W zestawie zastosowano technologię Dolby* Digital.

• Wyprodukowano na licencji Dolby Laboratories. Dolby, Dolby Audio i symbol z podwójnym D są znakami towarowymi firmy Dolby Laboratories.

• Słowo i logo BLUETOOTH® są zastrzeżonymi znakami towarowymi, należącymi do firmy Bluetooth SIG, Inc.; firma Sony Corporation używa tych znaków na licencji. Pozostałe znaki towarowe i nazwy handlowe należą do przedsiębiorstw, które je zarejestrowały.4

• Terminy HDMI, HDMI High Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.

• „BRAVIA” jest znakiem towarowym firmy Sony Corporation.

• „PlayStation” jest zastrzeżonym znakiem towarowym firmy Sony Computer Entertainment Inc.

• Technologia i patenty kodowania dźwięku MPEG Layer-3 na licencji Fraunhofer IIS i Thomson.

• Windows Media jest zastrzeżonym znakiem towarowym lub znakiem towarowym firmy Microsoft Corporation w Stanach Zjednoczonych i/lub innych krajach.

• Produkt jest chroniony określonymi prawami własności intelektualnej firmy Microsoft Corporation. Zabrania się użytkowania lub dystrybucji takiej technologii oddzielnie od produktu bez licencji firmy Microsoft lub autoryzowanego podmiotu zależnego firmy Microsoft.

• „ClearAudio+” jest znakiem towarowym firmy Sony Corporation.

• Nazwy innych systemów i produktów są zazwyczaj znakami towarowymi lub zastrzeżonymi znakami towarowymi producentów. Znaki ™ i nie są wskazane w niniejszym dokumencie. O tej Instrukcji obsługi

• Instrukcje w niniejszej Instrukcji obsługi dotyczą elementów regulacyjnych na pilocie zdalnego sterowania. Można też używać elementów regulacyjnych na listwie głośnikowej, jeżeli mają te same lub podobne nazwy, jak na pilocie zdalnego sterowania.

• Niektóre z zamieszczonych ilustracji mają charakter rysunków koncepcyjnych i mogą nie odzwierciedlać faktycznego wyglądu produktów.5

• Spis treści O tej Instrukcji obsługi p. 4
• Przewodnik po częściach i elementach sterujących p. 6
• Instalowanie systemu Montaż listwy głośnikowej na ścianie p. 10

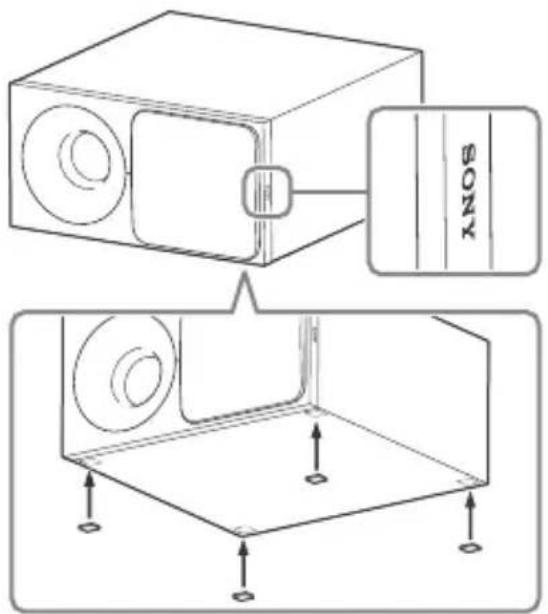

• Instalowanie subwoofera poziomo p. 12
• Słuchanie dźwięku Słuchanie dźwięku z połączonych urządzeń p. 12
• Słuchanie muzyki z urządzenia USB p. 12
• Regulacja dźwięku Uzyskiwanie efektów dźwiękowych p. 14
• Ustawianie głośności subwoofera p. 16
• Funkcje BLUETOOTH Słuchanie muzyki z urządzenia BLUETOOTH p. 16
• Ustawianie trybu oczekiwania BLUETOOTH p. 18
• Pozostałe funkcje Używanie funkcji Sterowanie przez HDMI p. 18
• Używanie funkcji „BRAVIA” Sync p. 20
• Automatyczne przechodzenie w tryb oczekiwania p. 20
• Włączanie transmisji bezprzewodowej między określonymi jednostkami (połączenie Secure Link) p. 21
• Informacje dodatkowe Środki ostrożności p. 21
• Rozwiązywanie problemów p. 23
• Odtwarzane typy plików p. 28
• Obsługiwane formaty audio p. 28
• Wskaźniki LED p. 29
• Dane techniczne p. 31
• Pasma częstotliwości radiowej i maksymalna moc wyjściowa p. 32
• O komunikacji BLUETOOTH Podstawowe połączenia i przygotowanie p. 32

Przewodnik uruchamiania (osobny dokument)6

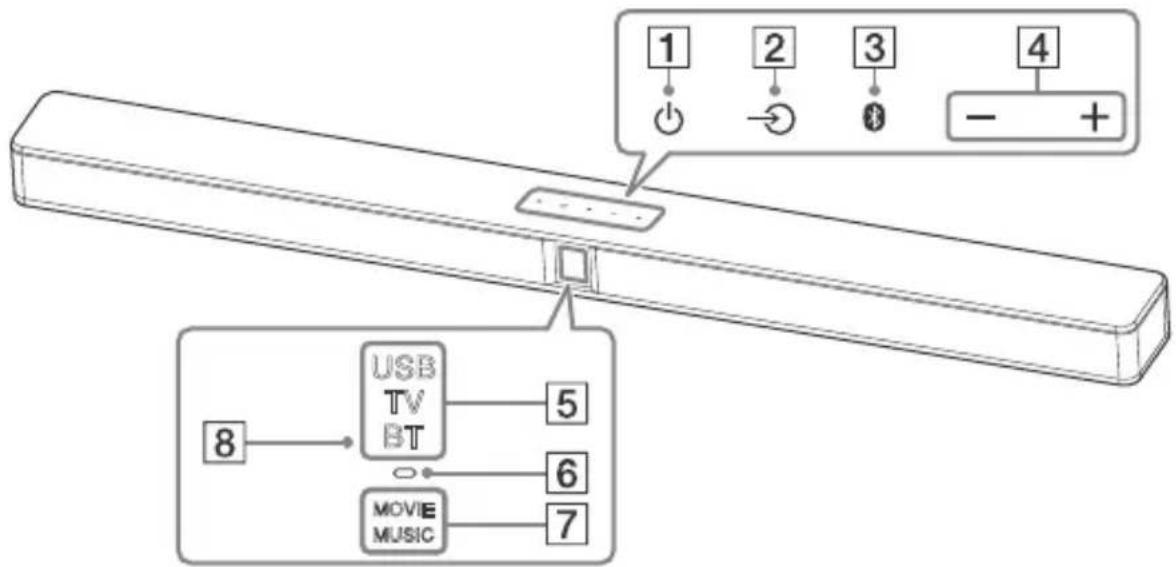

Przewodnik po częściach i elementach sterujących Więcej informacji można znaleźć na stronach podanych w nawiasach. Panel górny i przedni Przycisk dotykowy (zasilanie) Włącza system lub ustawia go w trybie oczekiwania. Przycisk dotykowy (wejście) (strona 12) Umożliwia wybór żądanego urządzenia. Przycisk dotykowy (parowanie) (strona 16) Przycisk dotykowy +/– (głośność) Wskaźniki wejścia* (strona 12) Wskaźnik BLUETOOTH (niebieski)

• Miga szybko: W trakcie parowania BLUETOOTH

• Miga: Trwa próba nawiązania połączenia BLUETOOTH

• Zapala się: Nawiązano połączenie BLUETOOTH Wskaźniki efektów dźwiękowych* (strona 14) Czujnik pilota
• Wskaźniki LED, które zapalają się lub migają w zależności od wybranej funkcji lub stanu systemu. Szczegóły dotyczące wskazań można znaleźć w rozdziale „Wskaźniki LED” (strona 29). O przyciskach dotykowych Przyciski dotykowe działają, gdy się je lekko dotknie. Nie naciskaj ich z przesadną siłą. Listwa głośnikowa7

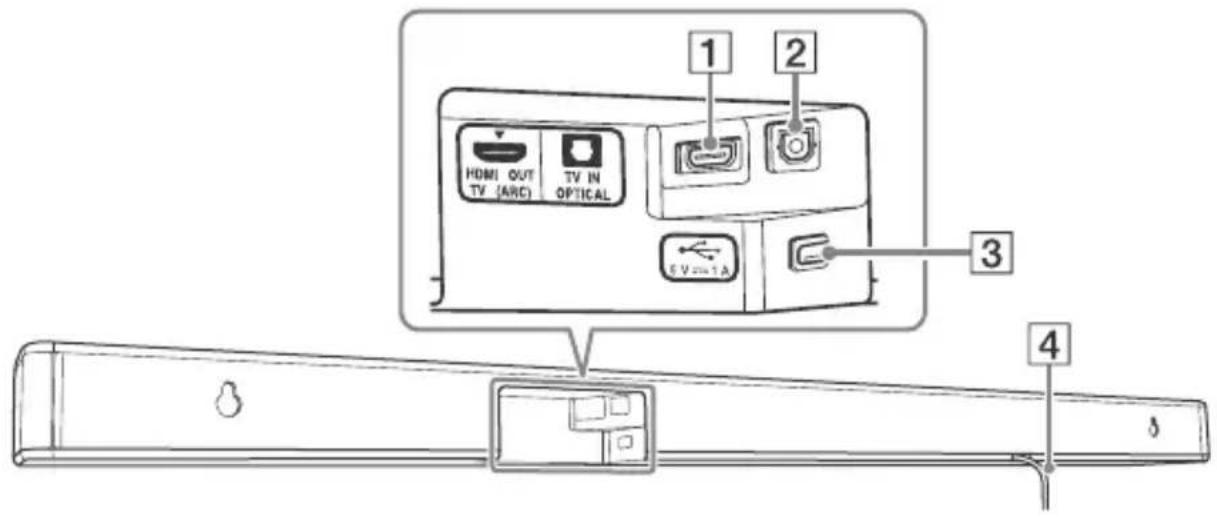

Panel tylny Gniazdo HDMI OUT TV (ARC) Gniazdo TV IN OPTICAL Port (USB) (strona 13) Przewód sieciowy8

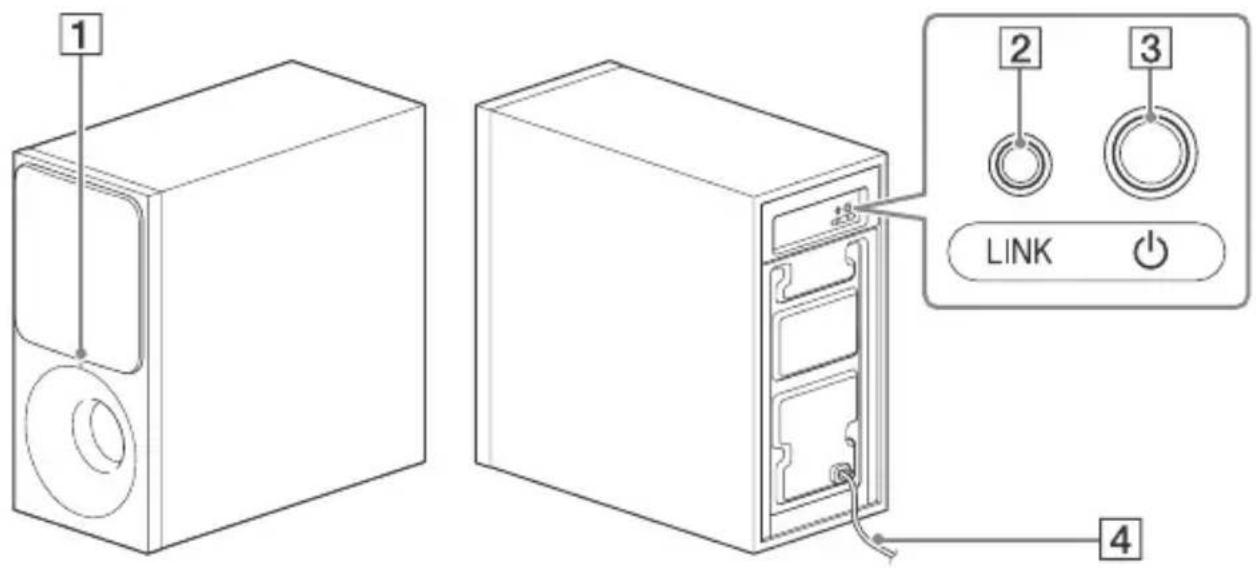

• Zgaszony: Zasilanie jest wyłączone

• Zapala się: – Czerwony: Subwoofer jest w trybie oczekiwania – Zielony: Subwoofer jest podłączony do listwy głośnikowej bez połączenia Secure Link – Pomarańczowy: Subwoofer jest podłączony do listwy głośnikowej połączeniem Secure Link

• Miga: – Zielony (szybko): Subwoofer wyszukuje listwę głośnikową do podłączenia – Zielony: Subwoofer próbuje połączyć się z listwą głośnikową bez połączenia Secure Link – Pomarańczowy: Subwoofer próbuje połączyć się z listwą głośnikową przez połączenie Secure Link – Czerwony: Subwoofer wykrywa nietypową sytuację. Patrz punkt „Dźwięk bezprzewodowy subwoofera” w rozdziale „Rozwiązywanie problemów” (strona 26). LINK (Połączenie Secure Link) (strona 21) (zasilanie) Włącza subwoofer lub ustawia go w trybie oczekiwania. Przewód sieciowy O trybie oczekiwania Subwoofer przechodzi w tryb oczekiwania automatycznie, a wskaźnik zasilania świeci na czerwono, gdy listwa głośnikowa znajduje się w trybie oczekiwania lub gdy transmisja bezprzewodowa jest nieaktywna. Subwoofer włącza się automatycznie, gdy listwa głośnikowa zostaje włączona, a transmisja bezprzewodowa jest aktywowana. Subwoofer9

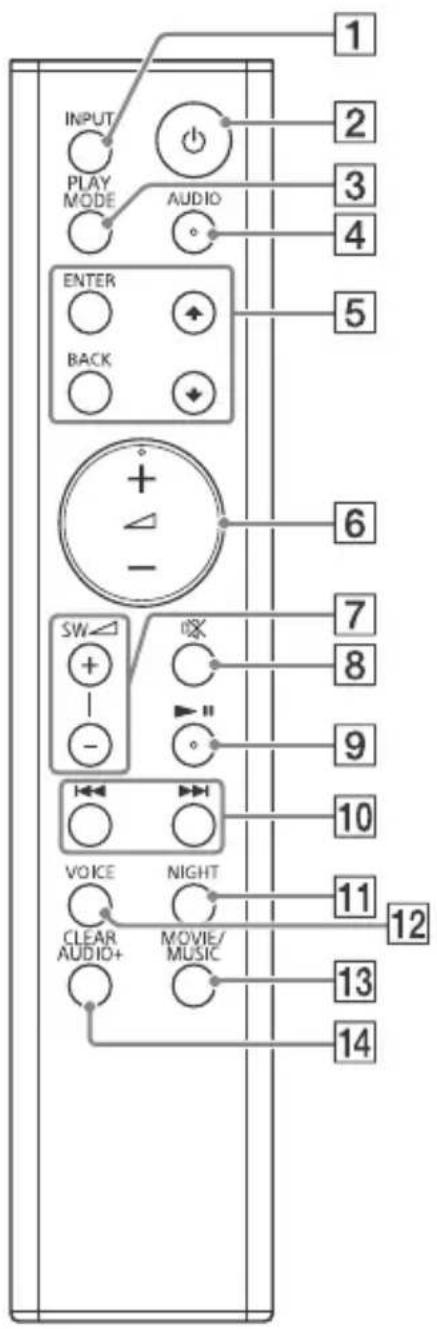

INPUT (strona 12) (zasilanie) Włącza system lub ustawia go w trybie oczekiwania. PLAY MODE (strona 13) Służy również do włączania lub wyłączania funkcji tłumienia (strona 15). AUDIO* (strona 15) Służy również do włączania lub wyłączania funkcji Dolby DRC (strona 15). ENTER Włącza wybrany element.

Wybiera folder lub plik na urządzeniu USB. BACK Powoduje powrót do poprzedniego wskazania wyświetlacza. Zatrzymuje odtwarzanie USB. Służy również do włączania lub wyłączania wskaźników LED (strona 29). (głośność) +*/– Regulacja głośności. Bieżący wskaźnik wejścia miga raz za każdym razem, gdy regulujesz głośność. Wskaźniki USB, TV i BT migają trzy razy, gdy regulujesz głośność do maksimum lub minimum. SW (głośność subwoofera) +/– (strona 16) Bieżący wskaźnik wejścia miga raz za każdym razem, gdy regulujesz głośność subwoofera. Wskaźniki USB, TV i BT migają trzy razy, gdy regulujesz głośność subwoofera do maksimum lub minimum. (wyciszanie) Aby tymczasowo wyłączyć dźwięk. Wskaźniki USB, TV i BT migają stale, gdy włączona jest funkcja wyciszenia.

• (odtwarzanie/pauza) Wstrzymuje lub wznawia odtwarzanie. Pilot zdalnego sterowania10

/ (poprzedni/następny/ przewijanie do tyłu/przewijanie do przodu) Naciśnij, aby wybrać poprzednią/ następną ścieżkę lub plik. Przytrzymaj, aby wyszukiwać w tył bądź w przód. NIGHT (strona 14) Służy również do włączania lub wyłączania trybu oczekiwania BLUETOOTH (strona 18). VOICE (strona 15) Służy również do włączania lub wyłączania funkcji Sterowanie przez HDMI (strona 18). MOVIE/MUSIC (strona 14) Służy również do włączania lub wyłączania funkcji automatycznego trybu oczekiwania (strona 20). CLEAR AUDIO+ (strona 14) Służy również do przechodzenia do trybu Secure Link (strona 21). *Na przyciskach AUDIO, + i znajdują się wypukłe punkty. Używaj jej jako wskazówki w trakcie obsługi. Podstawowe połączenia i przygotowanie Zapoznaj się z Przewodnikiem uruchamiania (osobny dokument). Montaż listwy głośnikowej na ścianie Możesz zamontować listwę głośnikową na ścianie.

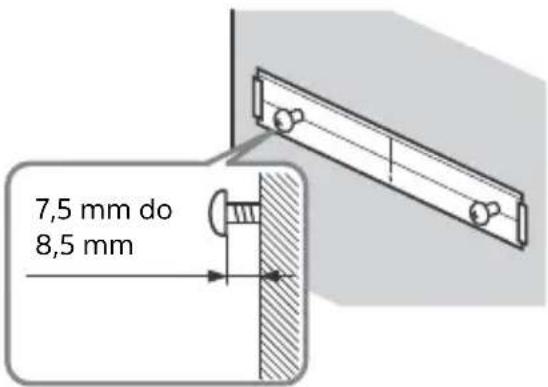

• Przygotuj śruby odpowiednie do rodzaju danej ściany i jej wytrzymałości (nie należą do wyposażenia). Ponieważ ściana kartonowo-gipsowa jest szczególnie wrażliwa, dokładnie przymocuj śruby do dwóch pionowych belek w ścianie. Zamontuj listwę głośnikową poziomo, wieszając ją na śrubach w belkach w obrębie ciągłej, płaskiej sekcji ściany.• Pamiętaj, aby powierzyć montaż dystrybutorom Sony lub licencjonowanym wykonawcom oraz zwróć szczególną uwagę na bezpieczeństwo w trakcie montażu.• Sony nie ponosi odpowiedzialności za wypadki lub szkody zaistniałe w wyniku nieprawidłowego montażu, niewystarczającej wytrzymałości ściany lub nieprawidłowego wkręcenia śrub oraz w wyniku klęski żywiołowej itp. Instalowanie systemu Uwaga11

Instalowanie systemu 1 Przygotuj śruby (nie należą do wyposażenia) odpowiednie do otworów z tyłu każdej listy głośnikowej. 2 Przyłóż WALL MOUNT TEMPLATE (w zestawie) do ściany. 1 Wyrównaj TV CENTER LINE () na WALL MOUNT TEMPLATE z linią centralną telewizora. 2 Wyrównaj TV BOTTOM LINE () na WALL MOUNT TEMPLATE ze spodem telewizora. 3 Przyklej WALL MOUNT TEMPLATE na ścianie za pomocą dostępnej w handlu taśmy klejącej itp. 3 Zaznacz pozycje śrub na SCREW LINE () na WALL MOUNT TEMPLATE. Zmierz odległość opisaną poniżej miarką, a następnie zaznacz, używając ołówka itp. 4 Przykręć śruby do ściany. Śruby powinny wystawać na 7,5 mm do 8,5 mm. 5 Usuń szablon do montażu na ścianie. 6 Zawieś listwę głośnikową na śrubach. Wyrównaj otwory z tyłu listwy głośnikowej ze śrubami, a następnie powieś listwę głośnikową na dwóch śrubach. 4 mm Ponad 30 mm 5 mm Otwór z tyłu listy głośnikowej10 mm Środek telewizoraTaśma klejąca itp.

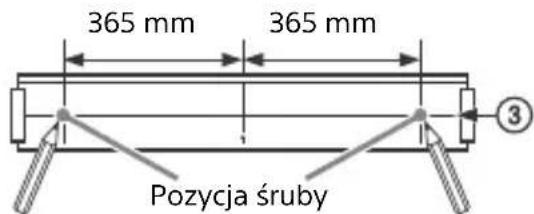

365 mm365 mmPozycja śruby 7,5 mm do 8,5 mm12

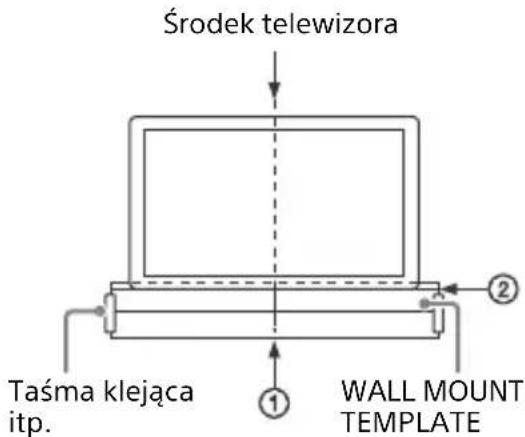

• W trakcie przyklejania szablonu do montażu na ścianie wygładź jego powierzchnię.

• W trakcie wieszania listwy głośnikowej na ścianie zachowaj pod nią wystarczającą ilość miejsca, tak by mieć łatwy dostęp do portu (USB). Instalowanie subwoofera poziomo Postaw subwoofer na prawym boku, tak by logo „SONY” było skierowane do przodu. Słuchanie dźwięku z połączonych urządzeń Naciśnij kilkakrotnie przycisk INPUT. Po jednokrotnym naciśnięciu przycisku INPUT zamiga bieżący wskaźnik wejścia. Naciśnij przycisk INPUT ponownie, aby wybrać żądane urządzenie. Na przednim panelu zaświeci się wskaźnik wybranego urządzenia. Po każdym naciśnięciu przycisku INPUT wskazania na urządzeniu zmieniają się cyklicznie w następujący sposób:

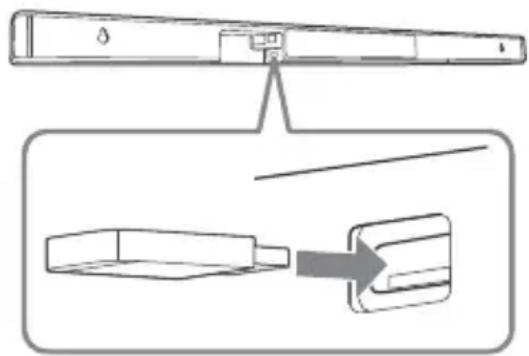

Słuchanie muzyki z urządzenia USB Możesz odtwarzać pliki muzyczne przechowywane na połączonym urządzeniu USB. Typy plików, które można odtwarzać — patrz „Odtwarzane typy plików” (strona 28). Uwaga Przymocuj podkładki głośników (w zestawie). Słuchanie dźwięku „TV”

• Telewizor, który jest podłączony do portu TV IN OPTICAL• Telewizor zgodny z funkcją Audio Return Channel (ARC), który jest podłączony do portu HDMI OUT TV (ARC). „BT” Urządzenie BLUETOOTH obsługujące A2DP (strona 16)„USB”Urządzenie USB podłączone do portu (USB) (strona 12)13

• Aby wyświetlić listę zawartości USB na ekranie telewizora, upewnij się, że podłączysz system do telewizora za pomocą kabla HDMI.• Zmiana wejścia telewizora na wejście, do którego podłączona jest listwa głośnikowa. 1 Podłącz urządzenie USB do portu (USB). Przed połączeniem zapoznaj się z Instrukcją obsługi urządzenia USB. Wskaźnik USB miga stale w trakcie odczytu z urządzenia USB. 2 Naciśnij kilkakrotnie przycisk INPUT, aby wybrać „USB”. Na ekranie telewizora wyświetlona zostanie lista zawartości urządzenia USB. 3 Naciśnij /, aby wybrać pożądaną zawartość, a następnie naciśnij ENTER. Rozpocznie się odtwarzanie wybranej zawartości. 4 Naciśnij kilkakrotnie przyciski PLAY MODE aby wybrać żądany tryb odtwarzania.

• Brak: Odtworzenie wszystkich utworów.

• (Powtórz raz): Powtórzenie jednego utworu.

• (Powtórz folder): Powtórzenie wszystkich utworów w folderze.

• (Losowo): Powtórzenie wszystkich utworów w folderze w kolejności losowej.

• (Powtórz wszystko): Powtórzenie wszystkich utworów. Wskaźnik USB miga trzykrotnie za każdym razem, gdy naciśniesz PLAY MODE. 5 Ustaw głośność.

• Naciśnij +/–, aby wyregulować głośność listwy głośnikowej.

• Naciśnij SW +/–, aby wyregulować głośność subwoofera. Inne czynności
• Nie usuwaj urządzenia USB w trakcie działania. Aby uniknąć uszkodzenia danych lub samego urządzenia USB, wyłącz system przed usunięciem urządzenia USB.•Jeśli podłączysz nieobsługiwane urządzenie USB, wskaźnik stale miga po dwa razy.UwagaFunkcja CzynnośćZatrzymaj odtwarzanie lub powróć do poprzedniego wyświetlaczaNaciśnij BACKWstrzymaj lub wznów odtwarzanieNaciśnij przycisk Wybierz następni/poprzedni utwórNaciśnij przycisk /Wyszukaj wstecz lub naprzód (przewijanie do tyłu/przewijanie do przodu)Przytrzymaj przycisk / Uwaga14

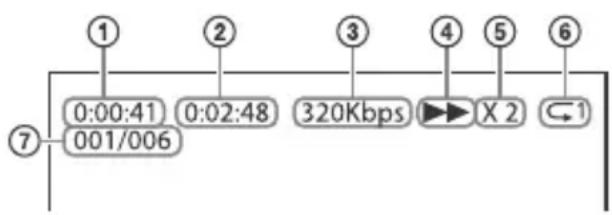

Czas odtwarzania Całkowity czas odtwarzania Prędkość transmisji Status odtwarzania Szybkość przewijania w tył/w przód Status powtarzania Indeks wybranego pliku/Łączna liczba plików w folderze

• W zależności od źródła odtwarzania niektóre informacje mogą nie być wyświetlane.

• W zależności od trybu odtwarzania wyświetlane informacje mogą się różnić. Uzyskiwanie efektów dźwiękowych Możesz z łatwością używać wstępnie zaprogramowanych efektów dźwiękowych, które są dostosowane do różnych rodzajów źródeł dźwięku. Naciśnij wielokrotnie przycisk MOVIE/ MUSIC lub CLEAR AUDIO+ w trakcie odtwarzania. Ta funkcja jest przydatna w trakcie oglądania filmów późno w nocy. Będziesz mógł wyraźnie usłyszeć dialog, nawet jeśli oglądasz go przy niskim poziomie głośności. Informacje o urządzeniu USB na ekranie telewizora Uwaga Regulacja dźwięku Wybór efektu dźwiękowego CLEAR AUDIO+Spróbuj włączyć pole dźwiękowe rekomendowane przez Sony. Pole dźwiękowe jest automatycznie optymalizowane w zależności od odtwarzanej zawartości i funkcji.Wskaźniki MOVIE i MUSIC zapalają się na 2 sekundy, a następnie gasną.MOVIEEfekty dźwiękowe są zoptymalizowane pod kątem oglądania filmów. Ten tryb odtwarza gęstość i bogaty zasięg dźwięku.Wskaźnik MOVIE zapala się.MUSICEfekty dźwiękowe są zoptymalizowane pod kątem słuchania muzyki.Wskaźnik MUSIC zapala się. Używanie funkcji trybu nocnego (NIGHT)15

Regulacja dźwięku Naciśnij przycisk NIGHT. Wskaźniki MOVIE i MUSIC migają dwukrotnie. Aby wyłączyć tę funkcję, naciśnij NIGHT ponownie. Wskaźnik MOVIE miga dwukrotnie. Ta funkcja jest automatycznie wyłączana w momencie wyłączenia systemu. Dzięki tej funkcji dialogi są wyraźniejsze. Naciśnij przycisk VOICE. Wskaźniki MOVIE i MUSIC migają dwukrotnie. Aby wyłączyć tę funkcję, naciśnij VOICE ponownie. Wskaźnik MOVIE miga dwukrotnie. Gdy system odbiera nadawany sygnał multipleksowy Dolby Digital, możesz włączyć nadawany dźwięk multipleksowy. Naciśnij kilkakrotnie przycisk AUDIO. Kanał zmienia się cyklicznie w opisany poniżej sposób. Główny Dodatkowy Główny/ Dodatkowy Przydatne do odtwarzania filmów przy niskim poziomie głośności. DRC dotyczy źródeł Dolby Digital. Przytrzymaj przycisk AUDIO przez 5 sekund, aby włączyć lub wyłączyć funkcję Dolby DRC. W trakcie słuchania urządzenia podłączonego do gniazda HDMI OUT TV (ARC) lub TV IN OPTICAL mogą występować zakłócenia. Możesz zapobiegać zakłóceniom, tłumiąc poziom wejścia systemu. Przytrzymaj przycisk PLAY MODE przez 5 sekund, aby włączyć lub wyłączyć funkcję tłumienia. Uwaga Używanie funkcji Clear Voice (VOICE) Wybieranie multipleksowego dźwięku nadawanego (Dual Mono) GłównyKieruje na wyjście tylko kanał główny.Wskaźniki MOVIE i MUSIC migają dwukrotnie.DodatkowyKieruje na wyjście tylko kanał dodatkowy.Wskaźnik MOVIE miga dwukrotnie.Główny/DodatkowyGłówny kanał dźwięku kierowany jest do lewego głośnika, a dodatkowy kanał dźwięku kierowany jest do prawego głośnika.Wskaźnik MUSIC miga dwukrotnie. Ustawianie funkcji Dolby DRC (Dynamiczna regulacja zakresu) WłączonyKompresuje dźwięk zgodnie z informacjami zawartymi w zawartości.Wskaźniki USB i TV migają dwukrotnie.WyłączonyDźwięk nie jest kompresowany.Wskaźnik USB miga dwukrotnie. Ustawianie funkcji tłumienia WłączonyTłumi poziom wejścia. Przy tym ustawieniu poziom wyjścia zmniejszy się.Wskaźniki USB i TV migają dwukrotnie.WyłączonyNormalny poziom wejścia.Wskaźnik USB miga dwukrotnie.16

Wyłącz tę funkcję, jeśli wyjście dźwięku z systemu jest ciche. Ustawianie głośności subwoofera Konstrukcja subwoofera umożliwia odtwarzanie basów lub dźwięków o niskiej częstotliwości. Naciśnij SW +/–, aby wyregulować głośność subwoofera. Bieżący wskaźnik wejścia miga raz za każdym razem, gdy regulujesz głośność subwoofera. Gdy w źródle wejściowym nie występuje dużo dźwięków basowych, tak jak w programach telewizyjnych, dźwięk z subwoofera może być trudny do usłyszenia. Słuchanie muzyki z urządzenia BLUETOOTH Parowanie to operacja, w ramach której urządzenia BLUETOOTH rejestrują się nawzajem. Po dokonaniu parowania, nie trzeba go przeprowadzać ponownie. 1 Umieść urządzenie BLUETOOTH w promieniu 1 metra od listwy głośnikowej. 2 Naciśnij (parowanie) na listwie głośnikowej. System przechodzi w tryb parowania. Wskaźnik BLUETOOTH (niebieski) na listwie głośnikowej szybko miga. 3 Włącz funkcję BLUETOOTH na urządzeniu BLUETOOTH, wyszukaj urządzenia i wybierz „HT-CT290/ 291”. Jeśli wymagane jest hasło, wprowadź „0000”. Wykonaj ten krok w ciągu 5 minut. W przeciwnym przypadku tryb parowania może zostać anulowany. WskazówkaUwaga Funkcje BLUETOOTH Parowanie systemu z urządzeniem BLUETOOTH17

Funkcje BLUETOOTH 4 Upewnij się, że wskaźnik BLUETOOTH na listwie głośnikowej zapala się na niebiesko.Połączenie zostało nawiązane.• Klucz dostępu może być określony jako „kod dostępu”, „kod PIN”, „numer PIN”, „hasło” itp.• Istnieje możliwość sparowania maksymalnie 10 urządzeń BLUETOOTH. Jeśli sparowane zostanie 11. urządzenie BLUETOOTH, urządzenie, które zostało połączone jako ostatnie zostanie zastąpione nowym. 1 Włącz funkcję BLUETOOTH sparowanego urządzenia BLUETOOTH. 2 Naciśnij kilkakrotnie przycisk INPUT, aby wybrać „BT”.System automatycznie przywróci połączenie z urządzeniem BLUETOOTH, z którym był ostatnio połączony.Po nawiązaniu połączenia BLUETOOTH wskaźnik BLUETOOTH na listwie głośnikowej zapala się na niebiesko. 3 Rozpocznij odtwarzanie na urządzeniu BLUETOOTH. 4 Ustaw głośność.

• Wyreguluj głośność urządzenia BLUETOOTH.• Naciśnij +/–, aby wyregulować głośność listwy głośnikowej.• Naciśnij SW +/–, aby wyregulować głośność subwoofera.•Po połączeniu systemu i urządzenia BLUETOOTH możesz sterować odtwarzaniem, naciskając i /.•Możesz połączyć się z systemem ze sparowanego urządzenia BLUETOOTH nawet gdy system jest w trybie oczekiwania, jeśli włączysz tryb oczekiwania BLUETOOTH (strona 18).•Odtwarzanie dźwięku w tym systemie może być opóźnione w stosunku do urządzenia BLUETOOTH ze względu na charakterystykę technologii bezprzewodowej BLUETOOTH. Rozłączanie urządzenia BLUETOOTH Wykonaj dowolne z poniższych czynności.• Ponownie naciśnij (parowanie) na listwie głośnikowej.• Wyłącz funkcję BLUETOOTH na urządzeniu BLUETOOTH.• Wyłącz system lub urządzenie BLUETOOTH.Uwaga Słuchanie muzyki ze sparowanego urządzenia Uwaga18

Ustawianie trybu oczekiwania BLUETOOTH Gdy system ma dane parowania, możesz włączyć system i słuchać muzyki z urządzenia BLUETOOTH nawet gdy system znajduje się w trybie oczekiwania, włączając tryb oczekiwania BLUETOOTH. Przytrzymaj przycisk NIGHT przez 5 sekund, aby włączyć lub wyłączyć tryb oczekiwania BLUETOOTH. W trybie oczekiwania BLUETOOTH pobór mocy w stanie czuwania wzrasta. Używanie funkcji Sterowanie przez HDMI Podłączenie urządzenia takiego jak telewizor lub Odtwarzacz Blu-ray zgodnego z funkcją Sterowanie przez HDMI* za pośrednictwem przewodu HDMI* (Przewód HDMI o dużej szybkości transmisji z Ethernetem, nie należy do wyposażenia) umożliwia łatwą obsługę urządzenia pilotem zdalnego sterowania telewizora. Poniższe funkcje można stosować z funkcją Sterowanie przez HDMI.

• Funkcja wyłączania systemu

• Funkcja sterowania audio systemu

• Funkcja odtwarzania One-Touch

• Sterowanie przez HDMI to standard stosowany przez CEC (Consumer Electronics Control) w celu umożliwienia urządzeniom HDMI (High-Definition Multimedia Interface) wzajemnego sterowania. Funkcje te mogą współpracować z urządzeniami innymi niż produkowane przez Sony, ale ich działanie nie jest gwarantowane. Przytrzymaj przycisk VOICE przez 5 sekund, aby włączyć lub wyłączyć funkcję Sterowanie przez HDMI. WłączonyWskaźniki USB i TV migają dwukrotnie.WyłączonyWskaźnik USB miga dwukrotnie.Uwaga Pozostałe funkcje Uwaga Przygotowanie do korzystania z funkcji Sterowanie przez HDMI WłączonyWskaźniki USB i TV migają dwukrotnie.WyłączonyWskaźnik USB miga dwukrotnie.19

Pozostałe funkcje Włącz ustawienia funkcji Sterowanie przez HDMI dla telewizora i innego urządzenia połączonego z systemem. Jeżeli włączysz funkcję Sterowanie przez HDMI („BRAVIA” Sync) w trakcie używania telewizora wyprodukowanego przez Sony, funkcja Sterowanie przez HDMI systemu również zostanie włączona automatycznie. Gdy wyłączysz telewizor, system wyłączy się automatycznie. Jeżeli włączysz system w trakcie oglądania telewizji, dźwięk z telewizora będzie dobiegać z głośników systemu. Głośność systemu można regulować za pomocą pilota zdalnego sterowania telewizora. Jeżeli dźwięk z telewizora dobiegał z głośników systemu, gdy poprzednio oglądałeś telewizję, system zostanie włączony automatycznie, gdy ponownie włączysz telewizor. Obsługa jest również możliwa z poziomu menu telewizora. Więcej szczegółów znajdziesz w Instrukcji obsługi Twojego telewizora.

• Dźwięk dobiega z telewizora, jeśli w trakcie używania funkcji Twin Picture telewizora wybrane zostanie wyjście inne niż „TV”. Gdy wyłączysz funkcję Twin Picture, dźwięk będzie dobiegać z systemu.• W zależności od ustawień telewizora funkcja sterowania audio systemu może nie być dostępna. Więcej szczegółów znajdziesz w Instrukcji obsługi Twojego telewizora. Jeżeli system jest podłączony do gniazda HDMI IN telewizora zgodnego z kanałem zwrotnym audio, możesz słuchać dźwięku z telewizora z głośników systemu bez podłączania cyfrowego przewodu optycznego. Jeżeli telewizor nie jest zgodny z kanałem zwrotnym audio, konieczne jest podłączenie cyfrowego przewodu optycznego (zapoznaj się z Przewodnikiem uruchamiania — w zestawie). Gdy odtwarzasz zawartość na urządzeniu (Odtwarzaczu Blu-ray, „PlayStation®4” itp.) podłączonym do telewizora, system i telewizor są włączane automatycznie, wejście systemu jest przełączane na wejście telewizora, a dźwięk dobiega z głośników systemu.
• Jeżeli dźwięk z telewizora dobiegał z głośników telewizora, gdy poprzednio oglądałeś telewizję, system nie włącza się, a dźwięk dobiega z odtwarzającego obraz telewizora, nawet gdy odtwarzana jest zawartość z urządzenia.•W zależności od telewizora początkowa część odtwarzanej zawartości może nie odtwarzać się prawidłowo.Wskazówka Funkcja wyłączania systemu Funkcja sterowania audio systemu Uwaga Kanał zwrotny audio Uwaga Funkcja odtwarzania One- Touch Uwaga20

Używanie funkcji „BRAVIA” Sync Oprócz funkcji Sterowanie przez HDMI w urządzeniach zgodnych z funkcją „BRAVIA” Sync możesz również używać opisaną poniżej funkcję.

• Funkcja Wybór sceny Ta funkcja jest zastrzeżoną funkcją Sony. Ta funkcja nie może działać z produktami innymi niż wytwarzane przez Sony. Pole dźwiękowe systemu jest automatycznie przełączane w zależności od ustawień funkcji Wybór sceny lub trybu dźwięku telewizora. Więcej szczegółów znajdziesz w Instrukcji obsługi Twojego telewizora. Ustaw pole dźwiękowe na „CLEAR AUDIO+” (strona 14).

• Użyj przewodu HDMI o dużej szybkości transmisji. Jeżeli używasz Standardowego przewodu HDMI, zawartość 1080p może nie być wyświetlana prawidłowo.

• Użyj przewodu z zatwierdzeniem HDMI.

• Użyj Sony przewodu HDMI o dużej szybkości transmisji z logo typu przewodu.

• Nie zalecamy natomiast używania kabla HDMI-DVI.

• Jeśli jakość obrazu jest słaba lub z urządzenia podłączonego przewodem HDMI nie dobiega dźwięk, należy sprawdzić konfigurację podłączonego urządzenia.

• Sygnał audio (częstotliwość próbkowania, długość bitowa itp.) wysyłany z gniazda HDMI może zostać zakłócony przez podłączone urządzenie.

• Jeśli częstotliwość próbkowania lub liczba kanałów urządzenia odtwarzającego zostały zmienione, dźwięk może nie być odtwarzany.

• Gdy podłączone urządzenie nie jest zgodne z technologią ochrony praw autorskich (HDCP), obraz i/lub dźwięk wysyłany przez gniazdo HDMI OUT tego systemu może być zniekształcony; może również wystąpić brak dźwięku lub obrazu. W takim przypadku należy sprawdzić dane technicznie podłączonego urządzenia. Automatyczne przechodzenie w tryb oczekiwania System przechodzi w tryb oczekiwania automatycznie, gdy nie używasz systemu przez około 20 minut, a system nie otrzymuje sygnału wejściowego. Przytrzymaj przycisk MOVIE/MUSIC przez 5 sekund, aby włączyć lub wyłączyć funkcję automatycznego przechodzenia w tryb oczekiwania. Gdy system przechodzi w tryb oczekiwania, wszystkie wskaźniki LED oprócz wskaźnika BLUETOOTH (niebieski) powoli migają. Uwaga Funkcja Wybór sceny Uwagi na temat złączy HDMI WłączonyWskaźniki USB i TV migają dwukrotnie.WyłączonyWskaźnik USB miga dwukrotnie.21

Informacje dodatkowe Włączanie transmisji bezprzewodowej między określonymi jednostkami (połączenie Secure Link) Możesz określić połączenie bezprzewodowe, aby połączyć listwę głośnikową z subwooferem za pomocą funkcji połączenia Secure Link. Ta funkcja może pomóc w zapobieżeniu zakłóceniom, jeśli używasz wielu produktów bezprzewodowych. 1 Naciśnij przycisk LINK z tyłu subwoofera.Wskaźnik zasilania na subwooferze miga na pomarańczowo. 2 Przytrzymaj przycisk CLEAR AUDIO+ przez 5 sekundy.Wskaźniki USB i TV migają dwukrotnie, a następnie na przemian migają wskaźniki MOVIE i MUSIC.Gdy listwa głośnikowa jest podłączona do subwoofera, wskaźniki przestają migać, a wskaźnik zasilania na subwooferze zapala się na pomarańczowo.W przypadku niepowodzenia wskaźniki zapalają się na 5 sekund. Spróbuj wykonać powyższą czynność ponownie.Aby dezaktywować tę funkcję, przytrzymaj przycisk CLEAR AUDIO+ przez 5 sekund.Wskaźnik USB miga dwukrotnie. Środki ostrożności Bezpieczeństwo• Jeśli do wnętrza systemu dostanie się przypadkowo obcy przedmiot lub substancja płynna, odłącz przewód zasilający i przed ponownym uruchomieniem zleć sprawdzenie urządzenia wykwalifikowanej osobie.•Nie wolno dotykać przewodów sieciowych prądu przemiennego mokrymi rękoma. Może to spowodować porażenie prądem elektrycznym.•Nie wchodź na listwę głośnikową i subwoofer, ponieważ możesz upaść i doznać obrażeń. Może też dojść do uszkodzenia systemu.Źródła zasilania•Przed uruchomieniem systemu sprawdź, czy napięcie robocze odpowiada napięciu w sieci lokalnej. Wielkość napięcia roboczego jest określona na tabliczce znamionowej znajdującej się z tyłu listwy głośnikowej i subwoofera.•Jeśli system nie będzie używany przez dłuższy czas, należy upewnić się, że został odłączony od gniazda ściennego (sieci). Aby odłączyć przewód sieciowy prądu przemiennego od gniazda sieciowego, należy chwycić za sam wtyk. Nigdy nie należy ciągnąć za przewód.•Przewód sieciowy należy wymieniać wyłącznie w specjalistycznym punkcie serwisowym.Nagrzewanie się urządzeniaNagrzewanie się zestawu podczas pracy nie oznacza usterki.Jeśli system ten jest używany przez dłuższy czas przy dużej głośności, temperatura tylnej i dolnej części obudowy systemu zauważalnie wzrasta. Aby uniknąć oparzeń, nie należy dotykać systemu. Informacje dodatkowe22

Lokalizacja urządzenia

• Wokół systemu wymagana jest wystarczająca przestrzeń do uwalniania ciepła. W trakcie umieszczania subwoofera w stojaku pozostaw ponad 5 cm przestrzeni nad subwooferem i ponad 5 cm przestrzeni wzdłuż boków subwoofera. Stojak za subwooferem powinien być otwarty. Jeśli umieścisz subwoofer tyłem do ściany, pozostaw ponad 10 cm miejsca między subwooferem a ścianą.

• Pozostaw przód sytemu otwarty.

• Aby zapobiec nadmiernemu nagrzewaniu się wnętrza i przedłużyć okres eksploatacji systemu, należy ustawić go w miejscu zapewniającym właściwą wymianę powietrza.

• Nie umieszczaj systemu w miejscach narażonych na wibracje (na przykład niestabilny stojak itp.).

• Nie umieszczaj subwoofera w stojaku, który mógłby zakłócać łączność bezprzewodową (na przykład metalowy stojak itp.).

• Nie należy ustawiać systemu w pobliżu źródeł ciepła ani w miejscach narażonych na bezpośrednie działanie promieni słonecznych, nadmiernych ilości kurzu lub wstrząsów mechanicznych.

• Z tyłu listwy głośnikowej i subwoofera nie należy umieszczać żadnych przedmiotów, które mogłyby zasłaniać otwory wentylacyjne i spowodować uszkodzenie urządzenia.

• Jeśli system jest używany z telewizorem, magnetowidem lub magnetofonem kasetowym, mogą wystąpić szumy i pogorszenie jakości obrazu. W takim przypadku należy ustawić system z dala od telewizora, magnetowidu lub magnetofonu kasetowego.

• Umieszczając system na powierzchni pokrytej woskiem, olejem, środkiem do polerowania itp., należy zachować ostrożność, ponieważ może to spowodować poplamienie lub odbarwienie powierzchni.

• Zachowaj ostrożność, aby uniknąć możliwych obrażeń powstałych w rezultacie kontaktu z narożnikami listwy głośnikowej i subwoofera. O przemieszczaniu subwoofera Nie umieszczaj dłoni w szczelinie subwoofera w trakcie podnoszenia go. Sterownik głośnika może zostać uszkodzony. W trakcie podnoszenia subwoofera trzymaj go za spód. Obsługa Przed podłączeniem innych urządzeń wyłącz system i odłącz zasilanie. Jeżeli na ekranie znajdującego się w pobliżu telewizora wystąpi nieregularność kolorów W niektórych typach telewizorów można zaobserwować nieregularności kolorów.

• Jeżeli zaobserwowana zostanie nieregularność kolorów... Wyłącz telewizor, a następnie włącz go ponownie po 15–30 minutach.

• Jeżeli ponownie zaobserwowana zostanie nieregularność kolorów... Umieść system dalej od telewizora. Czyszczenie Czyść system miękką, suchą szmatką. Nie należy używać materiałów ściernych, proszków do czyszczenia ani rozpuszczalników, takich jak alkohol czy benzyna. W przypadku jakichkolwiek pytań lub problemów dotyczących systemu należy skontaktować się z najbliższym punktem sprzedaży produktów Sony.23

Informacje dodatkowe Rozwiązywanie problemów Jeśli podczas użytkowania systemu wystąpi jeden z opisanych poniżej problemów, skorzystaj z poniższych informacji dotyczących usuwania usterek, aby usunąć problem przed ewentualnym zleceniem naprawy. Jeśli problem się powtarza, należy skontaktować się z najbliższym punktem sprzedaży produktów Sony.Pamiętaj o zabraniu do serwisu zarówno listwy głośnikowej, jak i subwoofera, nawet jeśli wydaje się, że tylko jedno urządzenie sprawia problem.Zasilanie nie włącza się. Upewnij się, że przewód sieciowy jest trwale podłączony.System nie działa normalnie. Odłącz przewód sieciowy od gniazda ściennego (sieci), a następnie ponownie podłącz go po kilku minutach.System wyłącza się automatycznie. Funkcja automatycznego trybu oczekiwania jest aktywna (strona 20).System nie włącza się nawet gdy telewizor jest włączony. Aktywuj funkcję Sterowanie przez HDMI (strona 18). Telewizor musi obsługiwać funkcję Sterowanie przez HDMI (strona 18). Więcej szczegółów znajdziesz w Instrukcji obsługi Twojego telewizora. Sprawdź ustawienia głośników telewizora. Zasilanie systemu synchronizuje się z ustawieniami głośników telewizora. Więcej szczegółów znajdziesz w Instrukcji obsługi Twojego telewizora. Jeżeli dźwięk dobiegał z głośników telewizora poprzednim razem, system nie włącza się nawet gdy telewizor jest włączony.Włącz system i przełącz wejście systemu na „TV” (strona 12).System wyłącza się, gdy telewizor jest wyłączony. W przypadku wyboru wejścia „TV” system wyłącza się automatycznie w momencie wyłączenia telewizora.System nie wyłącza się nawet gdy telewizor zostaje wyłączony. W przypadku wyboru wejścia „USB” lub „BT” system nie wyłącza się automatycznie w momencie wyłączenia telewizora.Z systemu nie dobiega dźwięk z telewizora. Sprawdź typ oraz podłączenie przewodu HDMI lub cyfrowego przewodu optycznego podłączonego do systemu i telewizora (zapoznaj się z Przewodnikiem uruchamiania — w zestawie). Jeśli Twój telewizor jest zgodny z kanałem zwrotnym audio, upewnij się, że system jest podłączony do gniazda HDMI (ARC) telewizora (zapoznaj się z Przewodnikiem uruchamiania — w zestawie). Jeśli dźwięk nadal nie będzie odtwarzany lub jeśli dźwięk zostanie przerwany, podłącz cyfrowy przewód optyczny (w zestawie). Ogólne Dźwięk24

Jeżeli Twój telewizor nie jest zgodny z kanałem zwrotnym audio, dźwięk z telewizora nie będzie dobiegać z systemu nawet jeśli system zostanie podłączony do gniazda wejściowego HDMI telewizora. Aby dźwięk z telewizora był odtwarzany przez system, podłącz dostarczony w zestawie cyfrowy przewód optyczny (zapoznaj się z Przewodnikiem uruchamiania — w zestawie). Przełącz wejście systemu na „TV” (strona 12). Zwiększ głośność systemu lub anuluj wyciszenie. W zależności od kolejności podłączania telewizora i systemu system może być wyciszony. W takim stanie wskaźniki USB, TV i BT migają stale. Jeżeli tak się dzieje, najpierw włącz telewizor, a następnie system. Ustaw ustawienie głośników telewizora (BRAVIA) na system audio. Zapoznaj się z Instrukcją obsługi telewizora, aby znaleźć sposób jego ustawienia. W zależności od telewizora i źródeł odtwarzania dźwięk może nie być generowany z systemu. Ustaw ustawienie formatu audio telewizora na „PCM”. Więcej szczegółów znajdziesz w Instrukcji obsługi Twojego telewizora. Dźwięk dobiega zarówno z systemu, jak i z telewizora. Wycisz dźwięk systemu lub telewizora. Nie słychać dźwięku lub słychać bardzo cichy dźwięk z urządzenia połączonego z listwą głośnikową. Naciśnij + aby zwiększyć poziom głośności (strona 9). Naciśnij lub +, aby anulować funkcję wyciszenia (strona 9). Upewnij się, że źródło wejściowe jest prawidłowo wybrane. Powinieneś wypróbować inne źródła wejściowe, naciskając wielokrotnie INPUT (strona 12). Wyłącz funkcję tłumienia (strona 15). Sprawdź, czy wszystkie przewody systemu i podłączonego urządzenia są dobrze zamocowane. Brak dźwięku lub słychać jedynie bardzo cichy dźwięk z subwoofera. Naciśnij SW +, aby zwiększyć głośność subwoofera (strona 9). Sprawdź, czy wskaźnik zasilania na subwooferze świeci się na zielono. Jeżeli nie, zapoznaj się z sekcją „Nie słychać dźwięku z subwoofera.” w rozdziale „Dźwięk bezprzewodowy subwoofera” (strona 26). Subwoofer służy do odtwarzania dźwięków basowych. Jeśli źródła wejściowe zawierają bardzo mało komponentów basowych (np. transmisja telewizyjna), dźwięk z subwoofera może być trudny do usłyszenia. W trakcie odtwarzania zawartości zgodnej z technologią ochrony praw autorskich (HDCP) dźwięk nie jest odtwarzany z subwoofera. Nie można uzyskać efektu przestrzennego. W zależności od sygnału wejściowego i ustawienia pola dźwięku przetwarzanie dźwięku przestrzennego może nie działać efektywnie. W zależności od programu lub dysku efekt przestrzenny może być subtelny.25

Informacje dodatkowe Aby odtwarzać dźwięk wielokanałowy, sprawdź ustawienie wyjścia dźwięku cyfrowego w urządzeniu podłączonym do systemu. Szczegółowe informacje na ten temat można znaleźć w Instrukcjach obsługi dostarczonych z podłączanymi urządzeniami. Urządzenie USB nie jest rozpoznawane. Spróbuj wykonać następujące kroki: Wyłącz system. Usuń i odłącz urządzenie USB. Włącz system. Sprawdź, czy urządzenie USB jest prawidłowo podłączone do portu (USB). Sprawdź, czy urządzenie USB lub przewód nie są uszkodzone. Sprawdź, czy urządzenie USB jest włączone. Jeżeli urządzenie USB jest podłączone za pośrednictwem koncentratora USB, odłącz je i połącz urządzenie USB bezpośrednio do listy głośnikowej. Nawiązanie połączenia BLUETOOTH nie jest możliwe. Sprawdź, czy wskaźnik BLUETOOTH na listwie głośnikowej świeci się na niebiesko (strona 6). Sprawdź, czy podłączane urządzenie BLUETOOTH jest włączone, a funkcja BLUETOOTH jest aktywna. Zbliż urządzenie BLUETOOTH do listwy głośnikowej. Sparuj ten system i urządzenie BLUETOOTH ponownie. Konieczne może okazać się anulowanie parowania z tym systemem najpierw na Twoim urządzeniu BLUETOOTH. Nie można wykonać parowania. Zbliż urządzenie BLUETOOTH do listwy głośnikowej. Sprawdź, czy ten system nie odbiera zakłóceń generowanych przez urządzenie bezprzewodowej sieci LAN, inne urządzenia bezprzewodowe 2,4 GHz lub kuchenkę mikrofalową. Jeżeli urządzenie generujące promieniowanie elektromagnetyczne znajduje się w pobliżu, odsuń je od tego systemu. Parowanie może nie być możliwe, jeśli w pobliżu listwy głośnikowej znajdują się inne urządzenia BLUETOOTH. W takim przypadku należy wyłączyć inne urządzenia BLUETOOTH. Z podłączonego urządzenia BLUETOOTH nie dobiega dźwięk. Sprawdź, czy wskaźnik BLUETOOTH na listwie głośnikowej świeci się na niebiesko (strona 6). Zbliż urządzenie BLUETOOTH do listwy głośnikowej. Jeżeli urządzenie wytwarzające promieniowanie elektromagnetyczne, takie jak urządzenie bezprzewodowej sieci LAN, inne urządzenia BLUETOOTH lub kuchenka mikrofalowa znajdują się w pobliżu, odsuń je od systemu. Usuń wszelkie przeszkody znajdujące się między tym systemem a urządzeniem BLUETOOTH lub odsuń ten system od przeszkody. Zmień położenie podłączonego urządzenia BLUETOOTH. Urządzenie USB Urządzenie BLUETOOTH26

Przełącz częstotliwość bezprzewodowej sieci LAN wszelkich znajdujących się w pobliżu routerów Wi-Fi i komputerów PC na pasmo 5 GHz. Zwiększ głośność połączonego urządzenia BLUETOOTH. Nie słychać dźwięku z subwoofera. Wskaźnik zasilania na subwooferze nie zapala się.

• Sprawdź, czy przewód sieciowy subwoofera jest należycie podłączony.

• Naciśnij na subwooferze, aby włączyć zasilanie. Wskaźnik zasilania na subwooferze miga powoli na zielono lub zapala się na czerwono.

• Przenieś subwoofer bliżej listwy głośnikowej, tak by wskaźnik zasilania na subwooferze zapalał się na zielono.

• Wykonaj kroki opisane w sekcji „Włączanie transmisji bezprzewodowej między określonymi jednostkami (połączenie Secure Link)” (strona 21). Jeżeli wskaźnik zasilania na subwooferze miga na czerwono, naciśnij na subwooferze, aby wyłączyć zasilanie, i sprawdź, czy otwór wentylacyjny subwoofera jest zablokowany, czy nie. Konstrukcja subwoofera umożliwia odtwarzanie dźwięków basowych. Gdy źródło wejściowe nie zawiera dużo dźwięków basowych, tak jak w przypadku programów telewizyjnych, dźwięk basowy może nie być słyszalny. Naciśnij SW +, aby zwiększyć głośność subwoofera (strona 16). Dźwięk jest przerywany lub zaszumiony. Jeżeli w pobliżu znajduje się urządzenie wytwarzające fale elektromagnetyczne, takie jak bezprzewodowa sieć LAN lub pracująca kuchenka mikrofalowa, odsuń od niego system. Jeżeli między listwą głośnikową i subwooferem znajduje się przeszkoda, przenieś ją lub usuń. Umieść listwę głośnikową możliwie jak najbliżej subwoofera. Przełącz częstotliwość bezprzewodowej sieci LAN wszelkich znajdujących się w pobliżu routerów Wi-Fi i komputerów PC na pasmo 5 GHz. Przełącz połączenie sieciowe telewizora lub odtwarzacza Blu-ray z bezprzewodowego na przewodowe. Nie działa pilot zdalnego sterowania. Skieruj pilot zdalnego sterowania na czujnik pilota zdalnego sterowania na listwie głośnikowej (strona 6). Usuń wszystkie przeszkody znajdujące się między pilotem zdalnego sterowania a listwą głośnikową. Jeśli baterie w pilocie zdalnego sterowania są słabe, wymień obydwie na nowe. Sprawdź, czy naciskasz właściwy przycisk na pilocie zdalnego sterowania. Pilot zdalnego sterowania telewizora nie działa. Zainstaluj listwę głośnikową tak, by nie zasłaniała czujnika pilota zdalnego sterowania telewizora. Dźwięk bezprzewodowy subwoofera Pilot zdalnego sterowania27

Informacje dodatkowe Funkcja Sterowanie przez HDMI nie działa prawidłowo. Sprawdź podłączenie systemu (zapoznaj się z Przewodnikiem uruchamiania — w zestawie). Włącz funkcję Sterowanie przez HDMI w telewizorze. Więcej szczegółów znajdziesz w Instrukcji obsługi Twojego telewizora. Poczekaj chwilę, a następnie spróbuj ponownie. Jeżeli wyłączysz system, konieczne będzie odczekanie chwili, zanim możliwe będzie podjęcie kolejnych czynności. Poczekaj co najmniej 15 sekund, a następnie spróbuj ponownie. Sprawdź, czy urządzenia podłączone do systemu obsługują funkcję Sterowanie przez HDMI. Włącz funkcję Sterowanie przez HDMI w urządzeniach połączonych z systemem. Więcej szczegółów podano w Instrukcji obsługi Twojego urządzenia. Typ i liczba urządzeń, które mogą być sterowane przez funkcję Sterowanie przez HDMI, są ograniczone przez standard HDMI CEC jak następuje:

• Urządzenia rejestrujące (Nagrywarka Blu-ray, Nagrywarka DVD itp.): do 3 urządzeń

• Urządzenia odtwarzające (Odtwarzacz Blu-ray, Odtwarzacz DVD itp.): do 3 urządzeń

• Urządzenia związane z tunerem: do 4 urządzeń

• System audio (odbiornik/ słuchawki): do 1 urządzenia (używane przez ten system) Jeśli wszystkie wskaźniki wejścia i wskaźniki efektów dźwiękowych migają szybko (tryb PROTECT). Naciśnij przycisk , aby wyłączyć system. Po wyłączeniu się wyświetlacza odłącz przewód sieciowy, a następnie sprawdź, czy nic nie blokuje otworów wentylacyjnych listwy głośnikowej. Żadne wskaźniki wejścia i wskaźniki efektów dźwiękowych nie zapalają się. Wskaźniki są wyłączone. Przytrzymaj przycisk BACK przez 5 sekund, aby włączyć wskaźniki. Czujniki telewizora nie działają prawidłowo. Listwa głośnikowa może blokować niektóre czujniki (takie jak czujnik jasności), odbiornik pilota zdalnego sterowania Twojego telewizora, lub też „emiter okularów 3D (transmisji podczerwonej)” telewizora 3D obsługującego system okularów 3D na podczerwień bądź komunikację bezprzewodową. Odsuń listwę głośnikową od telewizora na odległość umożliwiającą prawidłowe działanie tych komponentów. Lokalizacje czujników oraz odbiornika pilota zdalnego sterowania można znaleźć w Instrukcji obsługi dostarczanej z telewizorem. nie działa. System może znajdować się w trybie demonstracyjnym. Aby anulować tryb demonstracyjny, wykonaj procedurę „Przywracanie ustawień” (strona 28). Inne28

Jeśli system wciąż nie działa poprawnie, zresetuj go w opisany poniżej sposób. Pamiętaj, aby użyć przycisków dotykowych na listwie głośnikowej w celu wykonania tej czynności. 1 Przyciśnij – (zmniejszanie głośności) i jednocześnie przez 5 sekund. Wszystkie wskaźniki LED migną trzy razy, a następnie zgasną. Ustawienia menu oraz pól dźwiękowych itp. powrócą do wartości początkowych. 2 Odłącz przewód sieciowy. 3 Podłącz przewód sieciowy, a następnie naciśnij , aby włączyć system. 4 Połącz system z subwooferem (strona 21). Odtwarzane typy plików

• W zależności od formatu, kodowania lub stanu nagrania niektóre pliki mogą się nie odtwarzać.• Niektóre pliki po edycji na komputerze PC mogą nie być odtwarzane.• System nie odtwarza plików zakodowanych, takich jak DRM i Lossless.• System może rozpoznawać następujące pliki lub foldery w urządzeniach USB:– ścieżki folderów do 128 znaków długości– 200 folderów (w tym folder główny)– do 200 plików/folderów w pojedynczej warstwie• Niektóre urządzenia USB mogą nie współpracować z tym systemem.• System może rozpoznawać urządzenia Mass Storage Class (MSC). Obsługiwane formaty audio Poniżej wymieniono obsługiwane przez ten system formaty audio.

Informacje dodatkowe Wskaźniki LED Możesz włączyć lub wyłączyć wskaźniki LED, przytrzymując przycisk BACK przez 5 sekund. Gdy włączysz tę funkcję, wskaźniki LED zapalą się lub zaczną migać w zależności od wybranej funkcji lub stanu systemu. Jeśli wyłączysz wskaźniki LED, tylko wskaźnik BLUETOOTH (niebieski) zapali się w funkcji „BT”. Funkcja/status WskazanieWejście (strona 12)

• USB Wskaźnik TV zapala sięWskaźnik BT i BLUETOOTH (niebieski) zapala sięWskaźnik USB zapala sięWejście USB (strona 12)•Odczyt•Nieobsługiwane urządzenie USBWskaźnik USB miga staleWskaźnik USB miga stale po dwa razyEfekt dźwiękowy (strona 14)•MOVIE•MUSICWskaźnik MOVIE zapala sięWskaźnik MUSIC zapala sięCLEAR AUDIO+ (strona 14) Wskaźniki MOVIE i MUSIC zapalają się na 2 sekundy, a następnie gasnąGłośność maksymalna/minimalna, głośność subwoofera maksymalna/minimalna (strona 16)Wskaźniki USB, TV i BT migają trzy razyGłośność w górę/w dół, Głośność subwoofera w górę/w dółWskaźnik bieżącego wejścia miga razWyciszanie Wskaźniki USB, TV i BT migają stalePodwójne mono (strona 15)•Główny•Dodatkowy•Główny/DodatkowyWskaźniki MOVIE i MUSIC migają dwa razyWskaźnik MOVIE miga dwa razyWskaźnik MUSIC miga dwa razyDolby DRC (strona 15), Tłumienie (strona 15)•Włączony•WyłączonyWskaźniki USB i TV migają dwa razyWskaźnik USB miga dwa razyTryb nocny (strona 14),Clear Voice (strona 15)•Włączony•WyłączonyWskaźniki MOVIE i MUSIC migają dwa razyWskaźnik MOVIE miga dwa razyPLAY MODE (strona 13) Wskaźnik USB miga trzy razy30

Sterowanie przez HDMI (strona 18), Tryb oczekiwania BLUETOOTH (strona 18), Automatyczne przejście w tryb oczekiwania (strona 20)

• Wyłączony Wskaźniki USB i TV migają dwa razy Wskaźnik USB miga dwa razy Połączenie Secure Link (strona 21)

• Wyłączony Wskaźniki USB i TV migają dwa razy, a następnie wskaźniki MOVIE i MUSIC migają na przemian do momentu nawiązania połączenia Wskaźnik USB miga dwa razy PROTECT (strona 27) Wszystkie wskaźniki LED oprócz wskaźnika BLUETOOTH (niebieski) szybko migają Przechodzi w automatyczny tryb oczekiwania (strona 20) Wszystkie wskaźniki LED oprócz wskaźnika BLUETOOTH (niebieski) powoli migają Przywracanie ustawień (strona 28) Wszystkie wskaźniki LED migają trzy razy, a następnie gasną Funkcja/status Wskazanie31

Informacje dodatkowe Dane techniczne Sekcja wzmacniaczaMOC WYJŚCIOWA (znamionowa)Przedni lewy + przedni prawy:30 W + 30 W (przy 4 om, 1 kHz, całkowite zniekształcenia harmoniczne 1%)MOC WYJŚCIOWA (wartość odniesienia)Przedni lewy/przedni prawy: 100 W (na kanał przy 4 om, 1 kHz)Wejścia USB TV IN OPTICALWyjścieHDMI OUT TV (ARC)Sekcja HDMIZłączeTyp A (19-wtykowe)Sekcja USBPort (USB) Typ ASekcja BLUETOOTHSystem komunikacjiSpecyfikacja BLUETOOTH, wersja 4.2WyjścieSpecyfikacja BLUETOOTH, zasilanie klasy 1Maksymalny zakres komunikacjiNa linii widzenia ok. 25 m Pasmo częstotliwościPasmo 2,4 GHz (2,4000 GHz – 2,4835 GHz)Metoda modulacjiFHSS (Freq Hopping Spread Spectrum)Zgodne profile BLUETOOTH A2DP 1.2 (Advanced Audio Distribution Profile)AVRCP 1.6 (Audio Video Remote Control Profile)Obsługiwane kodeki

Zakres przesyłania (A2DP)20 Hz – 20 000 Hz (Częstotliwość próbkowania 32 kHz, 44,1 kHz, 48 kHz) Rzeczywisty zasięg może być różny w zależności od czynników takich, jak przeszkody między urządzeniami, pola magnetyczne wokół kuchenki mikrofalowej, elektryczność statyczna, telefon bezprzewodowy, czułość odbioru, parametry anteny, system operacyjny, oprogramowanie itp. Standardowe profile BLUETOOTH wskazują cel komunikacji BLUETOOTH między urządzeniami. Kodek: Kompresja sygnału audio i format konwersji Kodek podpasmaSekcja głośnika przedniego lewego/przedniego prawegoZestaw głośnikowyPełnozakresowy zestaw głośnikowy, zawieszonych akustycznieGłośnik40 mm × 100 mm, typ stożkowy × 2OgólneWymagane zasilanieDotyczy wyłącznie modeli tajwańskich:120 V (prąd zmienny), 50/60 HzInne modele:220 V – 240 V (prąd zmienny), 50/60 HzPobór mocyWłączone: 40 WW stanie czuwania: 0,5 W lub mniej (tryb oszczędzania energii)(Gdy funkcja Sterowanie przez HDMI i tryb oczekiwania BLUETOOTH są wyłączone)W stanie czuwania: 2,8 W lub mniej (Gdy funkcja Sterowanie przez HDMI i tryb oczekiwania BLUETOOTH są włączone)Wymiary (szer./wys./gł.) (ok.)900 mm × 52 mm × 86 mmWaga (ok.)2,3 kg Zestaw automatycznie włączy tryb oszczędzania energii, jeżeli nie wykryje połączenia HDMI, a w historii parowania BLUETOOTH nic nie będzie zapisane. Listwa głośnikowa (SA-CT290/SA-CT291)32

MOC WYJŚCIOWA (wartość odniesienia)100 W (na kanał przy 4 om, 100 Hz)Zestaw głośnikowyZestaw subwoofera, Bass reflexGłośnik130 mm, typ stożkowyWymagane zasilanieDotyczy wyłącznie modeli tajwańskich:120 V (prąd zmienny), 50/60 HzInne modele:220 V – 240 V (prąd zmienny), 50/60 HzPobór mocyWłączone: 15 WW stanie czuwania: 0,5 W lub mniejWymiary (szer./wys./gł.) (ok.)170 mm × 342 mm × 362 mm (instalacja pionowa)342 mm × 172 mm × 362 mm (instalacja pozioma)Waga (ok.)6,3 kgPasmo częstotliwości2,4 GHz (2,4000 GHz – 2,4835 GHz)Metoda modulacjiFHSS (Freq Hopping Spread Spectrum)Konstrukcja oraz dane techniczne mogą ulec zmianie bez powiadomienia. Pasma częstotliwości radiowej i maksymalna moc wyjściowa Bezprzewodowa sieć LAN/ BLUETOOTH Pasmo częstotliwości2 400 MHz - 2 483,5 MHzMaksymalna moc wyjściowa< 6,0 dBm O komunikacji BLUETOOTH Obsługiwana wersja i profile BLUETOOTH Profil oznacza standardowy zestaw funkcji dla różnych cech produktów BLUETOOTH. Wersję i profile BLUETOOTH obsługiwane przez system można znaleźć w punkcie „Sekcja BLUETOOTH” w rozdziale „Dane techniczne” (strona 31). Efektywny zakres komunikacji Urządzeń BLUETOOTH należy używać tak, aby były rozmieszczone w odległości około 10 metrów (bez przeszkód) od siebie. Efektywny zasięg komunikacji może ulec zmniejszeniu w następujących warunkach.

• Jeśli między urządzeniami wykorzystującymi połączenie BLUETOOTH znajdzie się osoba, obiekt metalowy lub inna przeszkoda.

• W lokalizacjach z zainstalowaną siecią bezprzewodową siecią LAN.

• W pobliżu wykorzystywanych kuchenek mikrofalowych.

• W lokalizacjach, w których generowane są inne fale elektromagnetyczne. Subwoofer (SA-WCT290/ SA-WCT291) Sekcja nadajnika/ odbiornika bezprzewodowego33

Informacje dodatkowe Wpływ innych urządzeń Urządzenia BLUETOOTH i sieci bezprzewodowe LAN (IEEE 802.11b/g) wykorzystują to samo pasmo częstotliwości (2,4 GHz). W przypadku używania urządzenia BLUETOOTH w pobliżu urządzenia z funkcją sieci bezprzewodowej LAN mogą wystąpić zakłócenia elektromagnetyczne. Może to spowodować mniejsze szybkości przesyłania danych, szumy lub niemożność połączenia. Jeśli to nastąpi, należy spróbować zastosować następujące środki zaradcze:

• Systemu należy używać w odległości przynajmniej 10 metrów od urządzenia bezprzewodowej sieci LAN.

• Należy wyłączyć zasilanie urządzeń bezprzewodowej sieć LAN, jeśli urządzenie BLUETOOTH jest używane w obrębie 10 metrów.

• Opisywany system oraz urządzenie BLUETOOTH należy zainstalować jak najbliżej siebie. Wpływ na inne urządzenia Transmisja fal radiowych pochodząca z tego systemu może zakłócić pracę niektórych urządzeń medycznych. Ponieważ takie zakłócenia mogą spowodować usterki, zasilanie tego zestawu oraz urządzenia BLUETOOTH należy zawsze wyłączać w następujących miejscach:

• szpitale, pociągi, samoloty, stacje benzynowe lub inne miejsca, w których mogą występować gazy łatwopalne.

• w pobliżu drzwi automatycznych lub alarmów przeciwpożarowych.
• System obsługuje funkcje zabezpieczające zgodne ze specyfikacją BLUETOOTH, aby zapewnić bezpieczne połączenie podczas komunikacji za pomocą technologii BLUETOOTH. Te zabezpieczenia mogą jednak w zależności od ustawień i innych czynników okazać się niewystarczające, dlatego prowadząc komunikację za pomocą technologii BLUETOOTH należy zawsze zachować ostrożność.•Firma Sony nie ponosi żadnej odpowiedzialności za szkody lub inne straty wynikające z wycieków informacji podczas komunikacji z wykorzystaniem technologii BLUETOOTH.• Nie ma gwarancji dotyczącej możliwości komunikacji BLUETOOTH ze wszystkimi urządzeniami BLUETOOTH o tym samym profilu, co zestaw.• Urządzenia BLUETOOTH połączone z niniejszym systemem muszą być zgodne ze specyfikacją BLUETOOTH, określoną przez firmę Bluetooth SIG, Inc., i mieć certyfikat zgodności. Jednakże nawet jeśli urządzenie jest zgodne ze specyfikacją BLUETOOTH, mogą występować przypadki, w których charakterystyki lub specyfikacje urządzenia BLUETOOTH uniemożliwiają połączenie lub skutkują innymi metodami sterowania, wyświetlania lub obsługi.• W zależności od urządzenia BLUETOOTH podłączonego do niniejszego systemu, środowiska komunikacji lub warunków otoczenia mogą wystąpić szumy lub może nastąpić odłączenie dźwięku.Uwaga©2017 Sony Corporation Printed in Malaysia 4-688-252-32(1)
