MANUALE UTENTE HTCT291 SONY

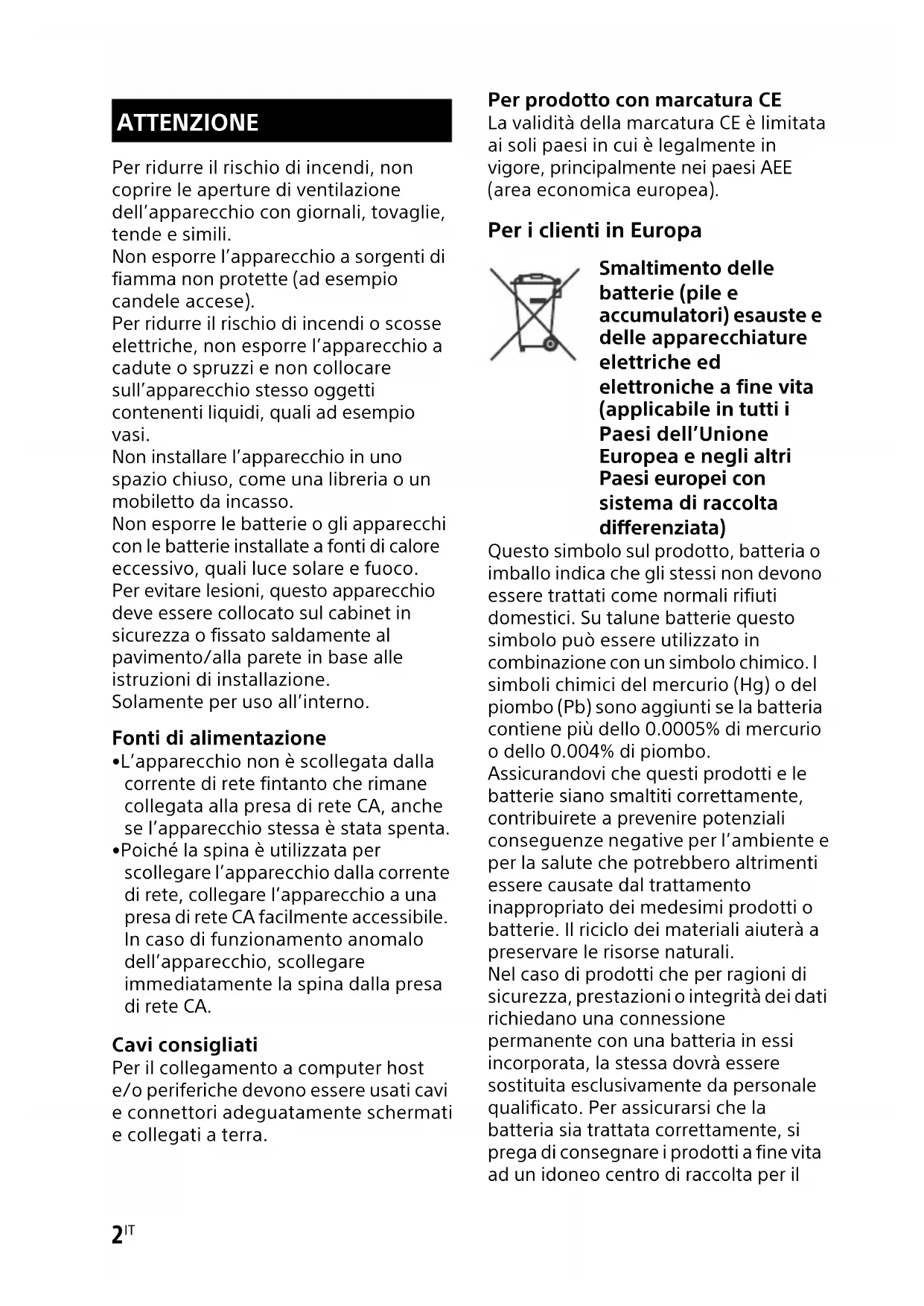

Per ridurre il rischio di incendi, non coprire le aperture di ventilazione dell’apparecchio con giornali, tovaglie, tende e simili. Non esporre l’apparecchio a sorgenti di fiamma non protette (ad esempio candele accese). Per ridurre il rischio di incendi o scosse elettriche, non esporre l’apparecchio a cadute o spruzzi e non collocare sull’apparecchio stesso oggetti contenenti liquidi, quali ad esempio vasi. Non installare l’apparecchio in uno spazio chiuso, come una libreria o un mobiletto da incasso. Non esporre le batterie o gli apparecchi con le batterie installate a fonti di calore eccessivo, quali luce solare e fuoco. Per evitare lesioni, questo apparecchio deve essere collocato sul cabinet in sicurezza o fissato saldamente al pavimento/alla parete in base alle istruzioni di installazione. Solamente per uso all’interno. Fonti di alimentazione

• L’apparecchio non è scollegata dalla corrente di rete fintanto che rimane collegata alla presa di rete CA, anche se l’apparecchio stessa è stata spenta.

• Poiché la spina è utilizzata per scollegare l’apparecchio dalla corrente di rete, collegare l’apparecchio a una presa di rete CA facilmente accessibile. In caso di funzionamento anomalo dell’apparecchio, scollegare immediatamente la spina dalla presa di rete CA. Cavi consigliati Per il collegamento a computer host e/o periferiche devono essere usati cavi e connettori adeguatamente schermati e collegati a terra. Per prodotto con marcatura CE La validità della marcatura CE è limitata ai soli paesi in cui è legalmente in vigore, principalmente nei paesi AEE (area economica europea). Per i clienti in Europa Smaltimento delle batterie (pile e accumulatori) esauste e delle apparecchiature elettriche ed elettroniche a fine vita (applicabile in tutti i Paesi dell’Unione Europea e negli altri Paesi europei con sistema di raccolta differenziata) Questo simbolo sul prodotto, batteria o imballo indica che gli stessi non devono essere trattati come normali rifiuti domestici. Su talune batterie questo simbolo può essere utilizzato in combinazione con un simbolo chimico. I simboli chimici del mercurio (Hg) o del piombo (Pb) sono aggiunti se la batteria contiene più dello 0.0005% di mercurio o dello 0.004% di piombo. Assicurandovi che questi prodotti e le batterie siano smaltiti correttamente, contribuirete a prevenire potenziali conseguenze negative per l’ambiente e per la salute che potrebbero altrimenti essere causate dal trattamento inappropriato dei medesimi prodotti o batterie. Il riciclo dei materiali aiuterà a preservare le risorse naturali. Nel caso di prodotti che per ragioni di sicurezza, prestazioni o integrità dei dati richiedano una connessione permanente con una batteria in essi incorporata, la stessa dovrà essere sostituita esclusivamente da personale qualificato. Per assicurarsi che la batteria sia trattata correttamente, si prega di consegnare i prodotti a fine vita ad un idoneo centro di raccolta per il ATTENZIONE3

riciclo di apparecchiature elettriche ed elettroniche. Per tutte le altre batterie, si prega di consultare la sezione relativa alla rimozione sicura della batteria dal prodotto. Si prega di consegnare le batterie ad un idoneo centro di raccolta per il riciclo delle batterie esauste. Per informazioni più dettagliate sul riciclo di questi prodotti o batterie, si prega di contattare il vostro Comune, il servizio di smaltimento rifiuti ovvero il punto vendita presso il quale è stato acquistato il prodotto o la batteria. In caso di smaltimento abusivo di batterie o di apparecchiature elettriche ed elettroniche potrebbero essere applicate le sanzioni previste dalla normativa vigente (valido solo per l’Italia). Nota per i clienti: le seguenti informazioni sono applicabili esclusivamente agli apparecchi venduti nei paesi in cui sono in vigore le Direttive UE. Questo prodotto è stato fabbricato da o per conto di Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Giappone. Eventuali richieste in merito alla conformità del prodotto in ambito della legislazione Europea, dovranno essere indirizzate al rappresentante autorizzato, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgio. Per qualsiasi informazione relativa all’assistenza tecnica o alla garanzia, si prega di fare riferimento agli indirizzi riportati separatamente sui documenti relativi all’assistenza o sui certificati di garanzia. Con la presente, Sony Corporation dichiara che questo apparecchio è conforme alla Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.compliance.sony.de/ Questo apparecchio radio è concepito per essere utilizzato con le versioni approvate del software/firmware indicate nella Dichiarazione di conformità UE. Il software/firmware caricato su questo apparecchio radio è verificato per la conformità ai requisiti essenziali della Direttiva 2014/53/UE. Questa Sound Bar è progettata per la riproduzione audio da dispositivi connessi e lo streaming di brani musicali da un dispositivo BLUETOOTH. Questo apparecchio è stato testato e trovato conforme ai limiti indicati nel regolamento EMC utilizzando un cavo di collegamento con lunghezza inferiore ai 3 metri. Copyright e marchi di proprietà

• Questo sistema incorpora Dolby* Digital.

• Prodotto su licenza di Dolby Laboratories. Dolby, Dolby Audio e il simbolo della doppia D sono marchi di Dolby Laboratories.

• Il marchio denominato BLUETOOTH® e i logo sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi uso di tali marchi da parte di Sony Corporation è sotto licenza. Altri marchi di proprietà e denominazioni commerciali sono di appartenenza dei rispettivi proprietari.

• I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri paesi.

• “BRAVIA” è un marchio di proprietà di Sony Corporation.4

• “PlayStation” è un marchio registrato di Sony Computer Entertainment Inc.

• Tecnologia di codifica audio MPEG Layer-3 e brevetti concessi in licenza da Fraunhofer IIS e Thomson.

• Windows Media è un marchio registrato o un marchio di proprietà di Microsoft Corporation negli Stati Uniti e/o in altri paesi.

• Questo prodotto è protetto da alcuni diritti di proprietà intellettuale di Microsoft Corporation. L’uso o la distribuzione di questa tecnologia al di fuori di questo prodotto è vietato senza la licenza di Microsoft o di un’affiliata Microsoft autorizzata.

• “ClearAudio+” è un marchio di proprietà di Sony Corporation.

• I nomi di altri sistemi e prodotti generalmente sono marchi di proprietà o marchi registrati del produttore. I marchi ™ e non sono indicati in questo documento. Informazioni sulle presenti Istruzioni per l’uso

• Le indicazioni presenti nelle Istruzioni per l’uso descrivono i comandi sul telecomando. È anche possibile usare i comandi sul diffusore soundbar se hanno nomi identici o simili a quelli sul telecomando.

• Alcune illustrazioni sono solo concettuali e possono raffigurare un prodotto diverso da quello effettivamente acquistato.5

• Indice Informazioni sulle presenti Istruzioni per l’uso p. 4
• Guida alle parti e ai comandi p. 6
• Installazione del sistema Montaggio del diffusore soundbar su una parete p. 10

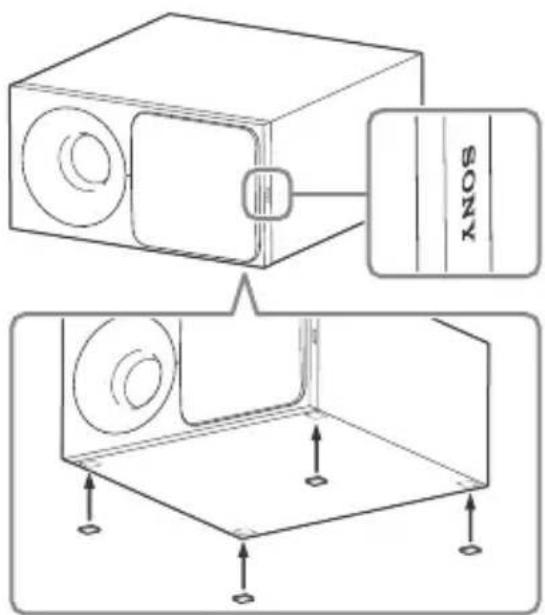

• Installazione orizzontale del subwoofer p. 12
• Ascolto dell’audio Ascolto audio dai dispositivi collegati p. 12
• Ascoltare musica da un dispositivo USB p. 12
• Regolazione audio Come ottenere gli effetti sonori p. 14
• Regolazione del volume del subwoofer p. 16
• Funzioni BLUETOOTH Ascoltare musica da un dispositivo BLUETOOTH p. 17
• Impostazione del modo standby BLUETOOTH p. 18
• Altre funzioni Uso della funzione Controllo per HDMI p. 19
• Uso della funzione “BRAVIA” Sync p. 20
• Funzione standby automatico p. 21
• Attivazione della trasmissione wireless tra specifiche unità (Secure Link) p. 21
• Informazioni aggiuntive Precauzioni p. 22
• Guida alla soluzione dei problemi p. 24
• Tipi di file riproducibili p. 29
• Formati audio supportati p. 29
• Indicatori LED p. 30
• Caratteristiche tecniche p. 32
• Bande di frequenza radio e potenza di uscita massima p. 33
• Note sulla comunicazione BLUETOOTH Collegamenti di base e preparazione p. 33

Guida di avvio (documento separato)6

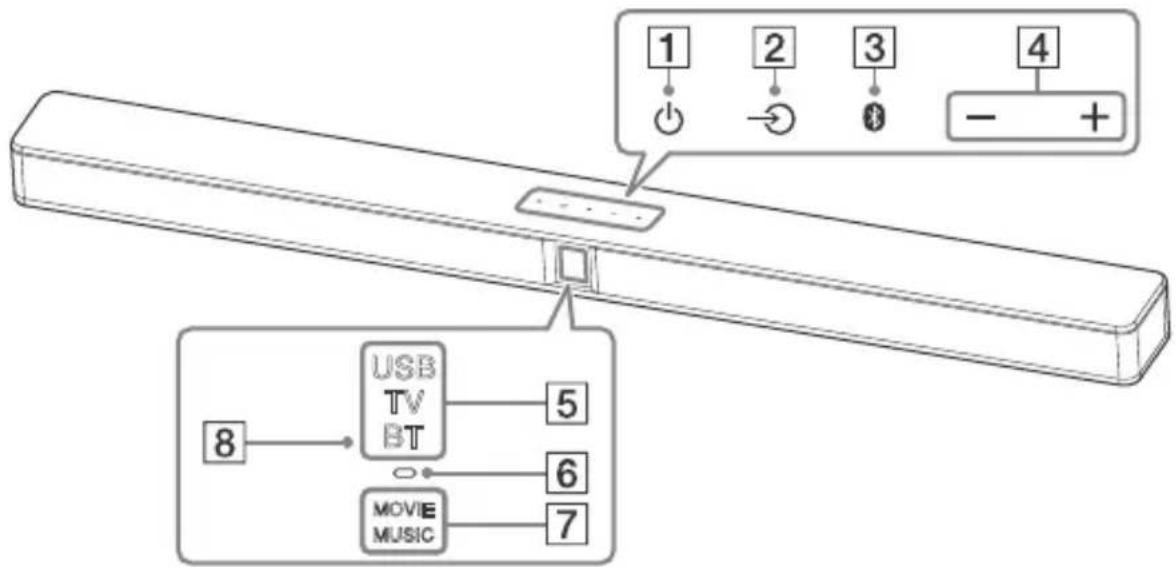

Guida alle parti e ai comandi Per maggiori informazioni, fare riferimento alle pagine indicate tra parentesi. Pannello superiore e anteriore Tasto touch (alimentazione) Accende il sistema o lo porta in standby. Tasto touch (ingresso) (pagina 12) Seleziona il dispositivo che si desidera utilizzare. Tasto touch (associazione) (pagina 17) Tasto touch +/– (volume) Indicatori d’ingresso* (pagina 12) Indicatore BLUETOOTH (blu)

• Lampeggia rapidamente: Durante l’associazione BLUETOOTH

• Lampeggiante: Tentativo di connessione BLUETOOTH

• Si Illumina: Il collegamento BLUETOOTH è stabilito Indicatori effetti sonori* (pagina 14) Sensore del telecomando
• Indicatori LED che si illuminano o lampeggiano a seconda della funzione selezionata o dello stato del sistema. Per i dettagli sulle indicazioni, consultare “Indicatori LED” (pagina 30). Informazioni sui tasti touch I tasti touch funzionano con un leggero tocco. Non premerli con eccessiva forza. Diffusore soundbar7

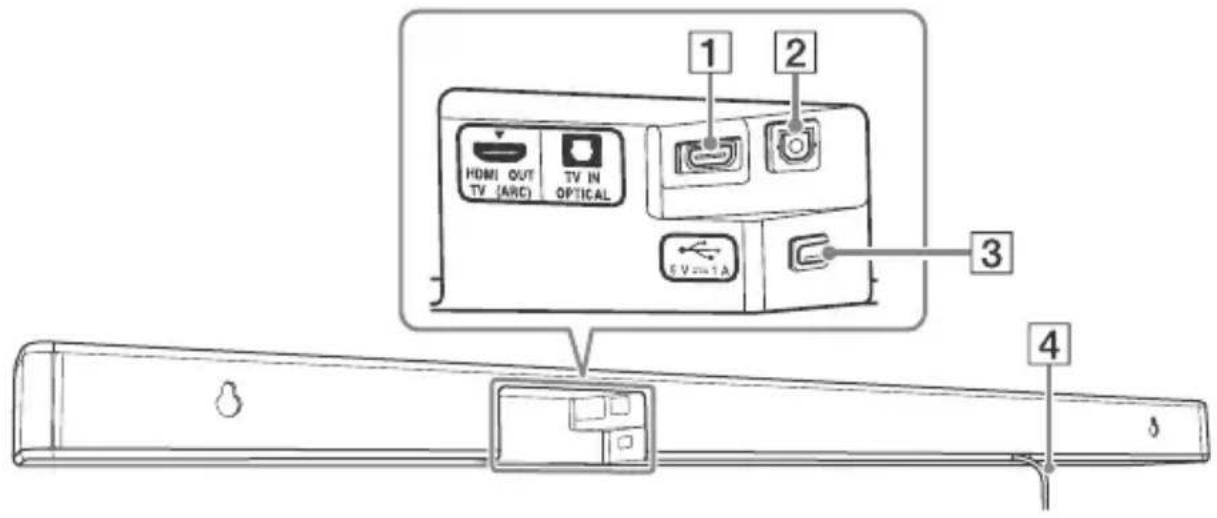

Pannello posteriore Jack HDMI OUT TV (ARC) Jack TV IN OPTICAL Porta (USB) (pagina 13) Cavo di alimentazione CA8

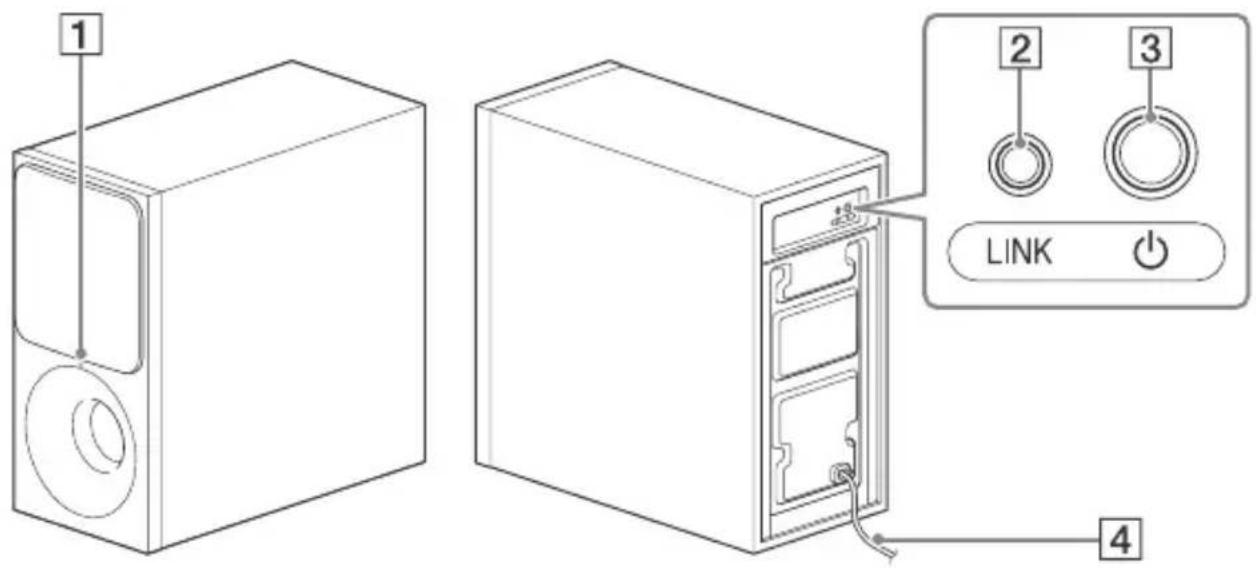

Indicatore di alimentazione

• Si spegne: L’alimentazione è disattivata

• Si Illumina: – Rosso: Il subwoofer è in modo standby – Verde: Il subwoofer è connesso al diffusore soundbar senza Secure Link – Arancione: Il subwoofer è connesso al diffusore soundbar con Secure Link

• Lampeggiante: – Verde (veloce): Il subwoofer cerca il diffusore soundbar a cui connettersi – Verde: Il subwoofer tenta di connettersi al diffusore soundbar senza Secure Link – Arancione: Il subwoofer tenta di connettersi al diffusore soundbar con Secure Link – Rosso: Il subwoofer rileva un’anomalia. Vedere “Audio wireless del subwoofer” in “Guida alla soluzione dei problemi” (pagina 27). LINK (Secure Link) (pagina 22) (alimentazione) Accende il subwoofer o lo imposta in modo standby. Cavo di alimentazione CA Informazioni sul modo standby Il subwoofer passa automaticamente al modo standby e l’indicatore di alimentazione diventa rosso quando il diffusore soundbar è in modo standby o la trasmissione wireless è disattivata. Il subwoofer si accende automaticamente quando il diffusore soundbar è acceso e la trasmissione wireless è attivata. Subwoofer9

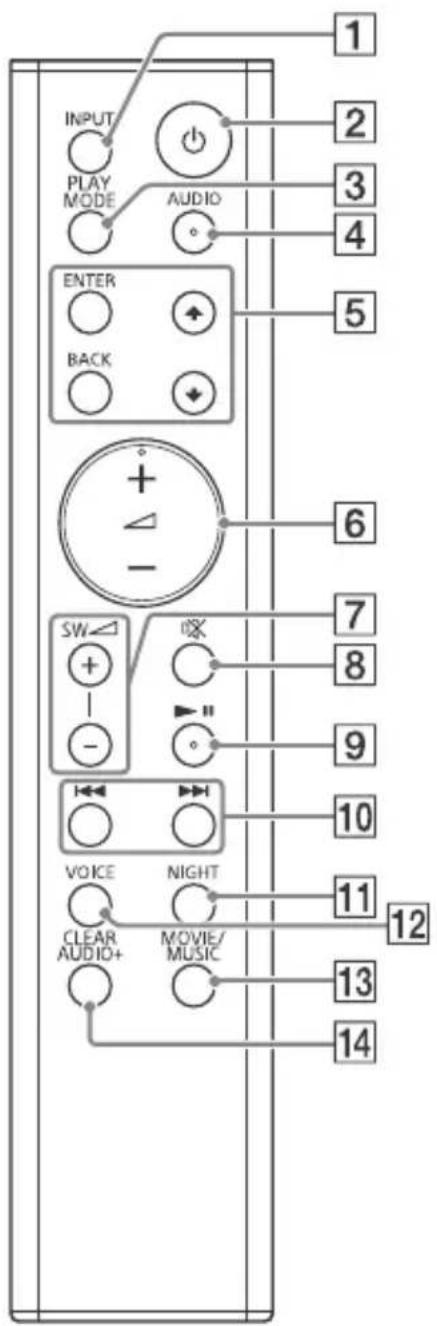

INPUT (pagina 12) (alimentazione) Accende il sistema o lo porta in standby. PLAY MODE (pagina 13) Utilizzato anche per attivare o disattivare la funzione di attenuazione (pagina 16). AUDIO* (pagina 15) Utilizzato anche per attivare o disattivare la funzione Dolby DRC (pagina 15). ENTER Immette la selezione.

Seleziona la cartella o il file in un dispositivo USB. BACK Ritorna alla visualizzazione precedente. Arresta la riproduzione USB. Utilizzato anche per attivare o disattivare gli indicatori LED (pagina 30). (volume) +*/– Regola il volume. L’indicatore d’ingresso attuale lampeggia una volta ogni volta che si regola il volume. Gli indicatori USB, TV e BT lampeggiano tre volte quando si regola il volume al massimo o al minimo. SW (volume del subwoofer) +/– (pagina 16) L’indicatore d’ingresso attuale lampeggia una volta ogni volta che si regola il volume del subwoofer. Gli indicatori USB, TV e BT lampeggiano tre volte quando si regola il volume del subwoofer al massimo o al minimo. (disattivazione audio) Disattiva momentaneamente l’audio. Gli indicatori USB, TV e BT lampeggiano continuamente quando la funzione di disattivazione audio è attiva.

• (riproduzione/pausa) Sospende o riprende la riproduzione. Telecomando10

/ (precedente/ successivo/indietro/avanti veloce) Premere per selezionare il brano o file precedente/successivo. Tenere premuto per cercare avanti o indietro. NIGHT (pagina 15) Utilizzato anche per attivare o disattivare il modo standby BLUETOOTH (pagina 18). VOICE (pagina 15) Utilizzato anche per attivare o disattivare la funzione Controllo per HDMI (pagina 19). MOVIE/MUSIC (pagina 14) Utilizzato anche per attivare o disattivare la funzione di standby automatico (pagina 21). CLEAR AUDIO+ (pagina 14) Utilizzato anche per passare al modo Secure Link (pagina 22). *I tasti AUDIO, + e sono provvisti di un punto tattile. Utilizzarlo come guida durante il funzionamento. Collegamenti di base e preparazione Consultare la Guida di avvio (documento separato). Montaggio del diffusore soundbar su una parete È possibile montare il diffusore soundbar su una parete.

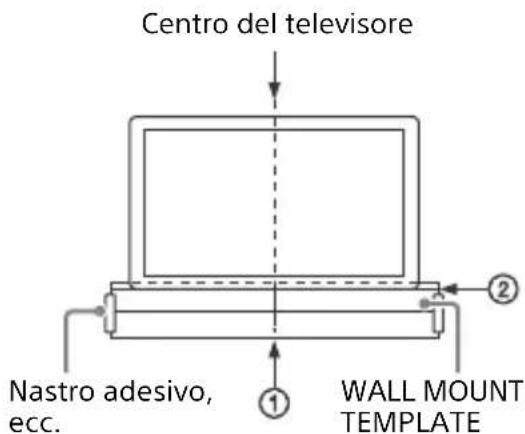

• Preparare le viti (non in dotazione) adatte al materiale e alla resistenza della parete. Poiché una parete in cartongesso è particolarmente fragile, fissare le viti saldamente a due prigionieri nella trave a parete. Installare il diffusore soundbar orizzontalmente, appendere tramite le viti nei prigionieri in una sezione piatta continua della parete.• Assicurarsi di subappaltare l’installazione a rivenditori o fornitori autorizzati Sony e prestare particolare attenzione alla sicurezza durante l’installazione.• Sony non sarà ritenuta responsabile per infortuni o danni causati da un’installazione sbagliata, una parete non sufficientemente resistente, un’installazione delle viti sbagliata, una calamità naturale, ecc. Installazione del sistema Nota11

Installazione del sistema 1 Preparare le viti (non in dotazione) adatte ai fori sul retro del diffusore soundbar. 2 Attaccare WALL MOUNT TEMPLATE (in dotazione) ad una parete. 1 Allineare TV CENTER LINE () di WALL MOUNT TEMPLATE alla linea centrale del televisore. 2 Allineare TV BOTTOM LINE () di WALL MOUNT TEMPLATE alla parte inferiore del televisore. 3 Attaccare WALL MOUNT TEMPLATE alla parete utilizzando nastro adesivo disponibile in commercio, ecc. 3 Contrassegnare le posizioni delle viti su SCREW LINE () di WALL MOUNT TEMPLATE. Misurare le distanza descritta di seguito con un righello, quindi contrassegnare con una matita, ecc. 4 Fissare le viti nei punti contrassegnati. Le viti devono sporgere da 7,5 mm a 8,5 mm. 5 Rimuovere il modello di montaggio a parete. 6 Appendere il diffusore soundbar alle viti. Allineare i fori sul retro del diffusore soundbar con le viti, quindi appendere il diffusore soundbar alle due viti. 4 mm Oltre 30 mm 5 mm Foro sul retro del diffusore soundbar10 mm Centro del televisoreNastro adesivo, ecc.

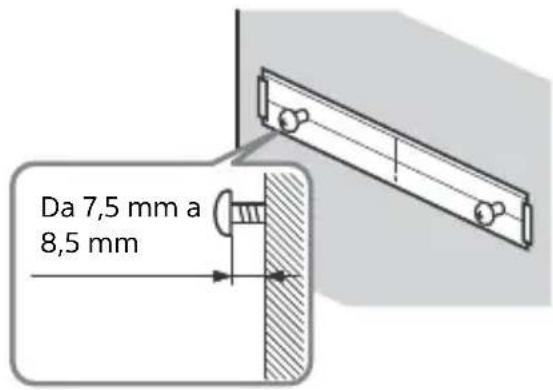

365 mm365 mmPosizione delle viti Da 7,5 mm a 8,5 mm12

• Lisciare la superficie del modello di montaggio a parete quando lo si attacca alla parete.

• Mantenere uno spazio sufficiente sotto il diffusore soundbar quando lo si appande alla parete per un facile accesso alla porta (USB). Installazione orizzontale del subwoofer Posizionare il subwoofer a destra con il logo “SONY” rivolto davanti. Ascolto audio dai dispositivi collegati Premere più volte INPUT. Premendo una volta INPUT, l’indicatore d’ingresso attuale lampeggia. Premere di nuovo INPUT per selezionare il dispositivo desiderato. L’indicatore del dispositivo selezionato si illumina. Ad ogni pressione di INPUT, il dispositivo cambia in modo ciclico, come segue.

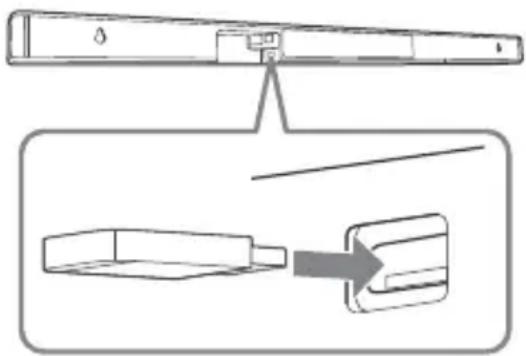

Ascoltare musica da un dispositivo USB È possibile riprodurre file musicali memorizzati su un dispositivo USB collegato. Per i tipi di file riproducibili, vedere “Tipi di file riproducibili” (pagina 29). Nota Attaccare i cuscinetti dei diffusori (in dotazione). Ascolto dell’audio “TV”

• Televisore collegato al jack TV IN OPTICAL• Televisore compatibile con la funzione Canale di ritorno audio (ARC) che è collegato al jack HDMI OUT TV (ARC) “BT” Dispositivo BLUETOOTH che supporta A2DP (pagina 17)“USB”Dispositivo USB collegato alla porta (USB) (pagina 12)13

• Per visualizzare l’elenco del contenuto USB sullo schermo del televisore, assicurarsi di connettere il sistema al televisore utilizzando il cavo HDMI.• Cambiare l’ingresso del televisore su quello in cui è collegato il diffusore soundbar. 1 Collegare il dispositivo USB alla porta (USB). Consultare le Istruzioni per l’uso del dispositivo USB prima di collegare. L’indicatore USB lampeggia continuamente quando legge il dispositivo USB. 2 Premere più volte INPUT per selezionare “USB”. L’elenco del contenuto USB compare sullo schermo televisivo. 3 Premere / per selezionare il contenuto desiderato, quindi premere ENTER. Il contenuto selezionato inizia la riproduzione. 4 Premere più volte PLAY MODE per selezionare il modo di riproduzione desiderato.

• Nessuno: Riproduce tutti i brani.

• (Ripeti uno): Ripete un brano.

• (Ripeti cartella): Ripete tutti i brani in una cartella.

• (Casuale): Ripete tutti i brani in una cartella in ordine casuale.

• (Ripeti tutto): Ripete tutti i brani. L’indicatore USB lampeggia tre volte ogni volta che si preme PLAY MODE. 5 Regolare il volume.

• Premere +/– per regolare il volume del diffusore soundbar.

• Premere SW +/– per regolare il volume del subwoofer. Altre operazioni
• Non rimuovere il dispositivo USB durante il funzionamento. Per evitare la corruzione dei dati o il danneggiamento del dispositivo USB, spegnere il sistema prima di rimuovere il dispositivo USB.•L’indicatore USB lampeggia continuamente due volte se ci si connette ad un dispositivo USB non supportato. Nota Per Fare questoArrestare la riproduzione o tornare alla schermata precedentePremere BACKSospendere o riprendere la riproduzionePremere Seleziona il brano precedente o successivo.Premere /Cercare avanti o indietro (indietro/avanti veloce)Tenere premuto / Nota14

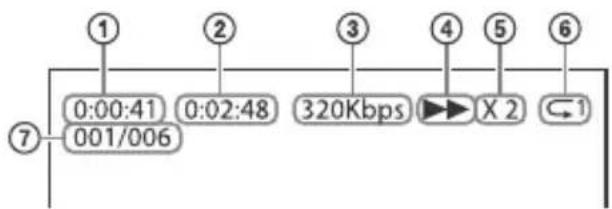

Tempo di riproduzione Tempo di riproduzione totale Velocità di trasmissione Stato della riproduzione Velocità indietro/avanti veloce Stato di riproduzione ciclica Indice dei file selezionati/Totale file nella cartella

• A seconda della sorgente di riproduzione, è possibile che alcune informazioni non vengano visualizzate.

• A seconda del modo di riproduzione selezionato le informazioni visualizzate potrebbero differire. Come ottenere gli effetti sonori È possibile ottenere effetti sonori preprogrammati personalizzati per diversi tipi di sorgenti audio. Premere ripetutamente MOVIE/ MUSIC o CLEAR AUDIO+ durante la riproduzione. Informazioni del dispositivo USB sullo schermo televisivo Nota Regolazione audio Selezione dell’effetto sonoro CLEAR AUDIO+È possibile ascoltare l’audio con il campo sonoro consigliato da Sony. Il campo sonoro viene ottimizzato automaticamente in base al contenuto in riproduzione e alla funzione.Gli indicatori MOVIE e MUSIC si illuminano per 2 secondi, quindi si spengono.MOVIEGli effetti sonori sono ottimizzati per i film. Questa modalità replica la densità e la ricca espansione del suono.L’indicatore MOVIE si illumina.MUSICGli effetti sonori sono ottimizzati per musica.L’indicatore MUSIC si illumina.15

Regolazione audio Questa funzione è utile quando si guardano film la sera tardi. È possibile ascoltare in modo chiaro i dialoghi, anche a un livello di volume ridotto. Premere NIGHT. Gli indicatori MOVIE e MUSIC lampeggiano due volte. Per disattivare questa funzione, premere di nuovo NIGHT. L’indicatore MOVIE lampeggia due volte. Questa funzione viene disattivata automaticamente quando si spegne il sistema. Questa funziona aiuta a rendere i dialoghi più chiari. Premere VOICE. Gli indicatori MOVIE e MUSIC lampeggiano due volte. Per disattivare questa funzione, premere di nuovo VOICE. L’indicatore MOVIE lampeggia due volte. È possibile ascoltare un suono di diffusione multiplex quando il sistema riceve un segnale di diffusione multiplex Dolby Digital. Premere più volte AUDIO. Il canale cambia in modo ciclico, come segue: Principale Secondario Principale/ Secondario Utile per guardare film a basso volume audio. DRC si applica a tutte le sorgenti Dolby Digital. Tenere premuto AUDIO per 5 secondi per attivare o disattivare Dolby DRC. Uso della funzione Modo notturno (NIGHT) Nota Uso della funzione Clear Voice (VOICE) Selezione del suono di diffusione multiplex (Dual Mono) PrincipaleEmette solo il canale principale.Gli indicatori MOVIE e MUSIC lampeggiano due volte.SecondarioEmette solo il canale secondario.L’indicatore MOVIE lampeggia due volte.Principale/SecondarioL’audio principale viene emesso dal diffusore sinistro e l’audio secondario dal diffusore destro.L’indicatore MUSIC lampeggia due volte. Impostazione di Dolby DRC (Controllo della gamma dinamica) AttivatoComprime il suono in base alle informazioni del contenuto.Gli indicatori USB e TV lampeggiano due volte.DisattivatoIl suono non viene compresso.L’indicatore USB lampeggia due volte.16

Potrebbe verificarsi distorsione quando si ascolta un dispositivo collegato al jack HDMI OUT TV (ARC) o TV IN OPTICAL. È possibile evitare la distorsione attenuando il livello di ingresso sul sistema. Tenere premuto PLAY MODE per 5 secondi per attivare o disattivare la funzione di attenuazione. Disattivare questa funzione se l’uscita audio dal sistema è bassa. Regolazione del volume del subwoofer Il subwoofer è progettato per la riproduzione dei suoni bassi o a bassa frequenza. Premere SW +/– per regolare il volume del subwoofer. L’indicatore d’ingresso attuale lampeggia una volta ogni volta che si regola il volume del subwoofer. Quando la sorgente di ingresso non contiene molti suoni bassi, come nei programmi televisivi, l’audio proveniente dal subwoofer potrebbe essere difficile da udire. Impostazione della funzione di attenuazione AttivatoAttenua il livello di ingresso. Il livello di uscita diminuirà a questa impostazione.Gli indicatori USB e TV lampeggiano due volte.DisattivatoLivello di ingresso normale.L’indicatore USB lampeggia due volte.Suggerimento Nota17

Funzioni BLUETOOTH Ascoltare musica da un dispositivo BLUETOOTH L’associazione è un’operazione che prevede che i dispositivi BLUETOOTH si registrino reciprocamente al primo collegamento. Una volta eseguita un’operazione di associazione, non è più necessario riperterla. 1 Collocare il dispositivo BLUETOOTH a non più di 1 metro di distanza dal diffusore soundbar. 2 Premere (associazione) sul diffusore soundbar.Il sistema passa in modo di associazione. L’indicatore BLUETOOTH (blu) sul diffusore soundbar lampeggia rapidamente. 3 Attivare la funzione BLUETOOTH sul dispositivo BLUETOOTH, cercare dispositivi e selezionare “HT-CT290/291”.Se viene richiesto un codice di accesso, immettere “0000”.Questo passo deve essere eseguito entro 5 minuti, altrimenti il modo di associazione potrebbe essere annullato. 4 Accertarsi che l’indicatore BLUETOOTH sul diffusore soundbar si illumini di blu.La connessione è stata stabilita.•Anziché Passkey potrebbe apparire “Passcode”, “Codice PIN”, “Numero PIN” o “Password”.•È possibile effettuare l’associazione per un massimo di 10 dispositivi BLUETOOTH. Se viene associato il 11° dispositivo BLUETOOTH, il dispositivo collegato meno di recente sarà sostituito da quello nuovo. 1 Attivare la funzione BLUETOOTH del dispositivo BLUETOOTH associato. 2 Premere più volte INPUT per selezionare “BT”.Il sistema si riconnette automaticamente al dispositivo BLUETOOTH a cui era connesso più recentemente.Quando la connessione BLUETOOTH è stabilita, l’indicatore BLUETOOTH sul diffusore soundbar si illumina di blu. 3 Avviare la riproduzione sul dispositivo BLUETOOTH. 4 Regolare il volume.

• Regolare il volume del dispositivo BLUETOOTH.• Premere +/– per regolare il volume del diffusore soundbar.• Premere SW +/– per regolare il volume del subwoofer. Funzioni BLUETOOTH Associazione di questo sistema con un dispositivo BLUETOOTH Nota Ascoltare musica da un dispositivo associato18

• Una volta che il sistema e il dispositivo BLUETOOTH sono connessi se ne può gestire la riproduzione con i tasti e

• È possibile connettersi al sistema da un dispositivo BLUETOOTH associato anche quando il sistema si trova in modo standby, attivando il modo standby BLUETOOTH (pagina 18).

• La riproduzione audio su questo sistema potrebbe essere ritardata rispetto a quella sul dispositivo BLUETOOTH a causa delle caratteristiche della tecnologia BLUETOOTH wireless. Per disconnettere il dispositivo BLUETOOTH Eseguire una qualsiasi delle seguenti operazioni.

• Premere nuovamente (associazione) sul diffusore soundbar.

• Sul dispositivo BLUETOOTH, disabilitare la funzione BLUETOOTH.

• Spegnere il sistema o il dispositivo BLUETOOTH. Impostazione del modo standby BLUETOOTH Quando il sistema dispone di informazioni di associazione, è possibile accendere il sistema e ascoltare musica da un dispositivo BLUETOOTH anche quando il sistema si trova in modo standby, attivando il modo standby BLUETOOTH. Tenere premuto NIGHT per 5 secondi per attivare o disattivare il modo standby BLUETOOTH. In modo standby BLUETOOTH, il consumo energetico in standby aumenta. Nota AttivatoGli indicatori USB e TV lampeggiano due volte.DisattivatoL’indicatore USB lampeggia due volte. Nota19

Altre funzioni Uso della funzione Controllo per HDMI La connessione di un dispositivo come un televisore o Lettore Blu-ray Disc compatibile con la funzione Controllo per HDMI* tramite cavo HDMI (Cavo HDMI ad alta velocità con Ethernet, non in dotazione) permette di azionare facilmente il dispositivo tramite il telecomando di un televisore. Le seguenti funzioni possono essere utilizzate con la funzione Controllo per HDMI.• Funzione di spegnimento del sistema • Funzione di controllo audio del sistema • Canale di ritorno audio• Funzione di riproduzione One-Touch* Il Controllo per HDMI è uno standard utilizzato da CEC (Consumer Electronics Control) per permettere ai dispositivi HDMI (High Definition Multimedia Interface) di controllarsi tra loro. Queste funzioni potrebbero funzionare con dispositivi diversi da quelli fabbricati da Sony, ma il funzionamento non è garantito.Tenere premuto VOICE per 5 secondi per attivare o disattivare la funzione Controllo per HDMI.Abilitare le impostazioni della funzione Controllo per HDMI per il televisore e altro dispositivo connesso al sistema.Se si abilita la funzione Controllo per HDMI (sincronizzazione di “BRAVIA”) quando si utilizza un televisore fabbricato da Sony, la funzione Controllo per HDMI del sistema viene anch’essa abilitata automaticamente.Spegnendo il televisore, il sistema si spegnerà automaticamente.Se si accende il sistema mentre si sta guardando il televisore, l’audio del televisore sarà emesso dai diffusori del sistema. Il volume del sistema può essere regolato mediante il telecomando del televisore.Se l’audio del televisore è stato emesso dai diffusori del sistema la volta precedente che si è guardato il televisore, il sistema si accenderà automaticamente quando si riaccende il televisore. Altre funzioni Nota Preparazione all’uso della funzione Controllo per HDMI AttivatoGli indicatori USB e TV lampeggiano due volte.DisattivatoL’indicatore USB lampeggia due volte.Suggerimento Funzione di spegnimento del sistema Funzione di controllo audio del sistema20

Le operazioni possono essere inoltre effettuate tramite il menu del televisore. Per ulteriori informazioni, consultare le Istruzioni per l’uso del televisore.

• L’audio viene emesso solo dal televisore se un ingresso diverso da “TV” viene selezionato quando si usa la funzione Twin Picture sul televisore. Quando si disabilita la funzione Twin Picture, l’audio viene emesso dal sistema.

• In base alle impostazioni del televisore, la funzione Controllo audio del sistema potrebbe non essere disponibile. Per ulteriori informazioni, consultare le Istruzioni per l’uso del televisore. Se il sistema è collegato al jack HDMI IN di un televisore compatibile con il Canale di ritorno audio, è possibile ascoltare l’audio del televisore dai diffusori del sistema senza collegare un cavo digitale ottico. Se il televisore non è compatibile con il Canale di ritorno audio, è necessario collegare un cavo digitale ottico (consultare la Guida di avvio in dotazione). Quando si riproduce il contenuto su un dispositivo (Lettore Blu-ray Disc, “PlayStation®4”, ecc.) connesso al televisore, il sistema e il televisore vengono accesi automaticamente, l’ingresso del sistema viene commutato all’ingresso per la il televisore e l’audio viene emesso dai diffusori del sistema.

• Se l’audio del televisore veniva emesso dai diffusori del televisore la volta precedente che si è guardato il televisore, il sistema non si accende e l’audio e le immagini vengono emesse dal televisore anche se il contenuto del dispositivo viene riprodotto.

• In base al televisore, la parte iniziale del contenuto in riproduzione potrebbe non essere riprodotto correttamente. Uso della funzione “BRAVIA” Sync Oltre alla funzione Controllo per HDMI, è inoltre possibile usare la seguente funzione sui dispositivi compatibili con la funzione “BRAVIA” Sync.

• Funzione di selezione scena Questa funzione è una funzione proprietaria di Sony. e non può funzionare con prodotti diversi da quelli fabbricati da Sony. Il campo sonoro del sistema viene commutato automaticamente in base alle impostazioni della funzione di selezione scena o modo audio del televisore. Per ulteriori informazioni, consultare le Istruzioni per l’uso del televisore. Impostare il campo sonoro su “CLEAR AUDIO+” (pagina 14). Nota Canale di ritorno audio Nota Funzione di riproduzione One-Touch Nota Nota Funzione di selezione scena21

• Utilizzare un cavo HDMI ad alta velocità. Se si utilizza un cavo HDMI standard, un contenuto di 1080p potrebbe non essere visualizzato correttamente.• Utilizzare un cavo certificato HDMI.• Utilizzare un Sony cavo HDMI ad alta velocità con il logo del tipo di cavo.• Sconsigliamo di utilizzare un cavo di conversione HDMI-DVI.• Verificare la configurazione dell’apparecchio collegato se un’immagine è di scarsa qualità o non esce suono dall’apparecchio collegato tramite il cavo HDMI.• I segnali audio (frequenza di campionamento, lunghezza di bit, ecc.) trasmessi da un jack HDMI possono essere soppressi dal dispositivo collegato.• Il suono può essere interrotto quando viene commutata la frequenza di campionamento oppure il numero di canali dei segnali di uscita audio dall’apparecchio di riproduzione.• Se l’apparecchio collegato non è compatibile con la tecnologia di protezione del copyright (HDCP), l’immagine e/o l’audio provenienti dal jack HDMI OUT del sistema possono apparire distorti o potrebbero non essere emessi. In questo caso, controllare le specifiche dell’apparecchio collegato. Funzione standby automatico Il sistema passa al modo standby automaticamente dopo circa 20 minuti di inattività e quando non riceve un segnale di ingresso.Tenere premuto MOVIE/MUSIC per 5 secondi per attivare o disattivare la funzione di standby automatico.Quando il sistema passa al modo standby, tutti gli indicatori LED, tranne l’indicatore BLUETOOTH (blu), lampeggiano lentamente. Attivazione della trasmissione wireless tra specifiche unità (Secure Link) È possibile specificare alla connessione wireless di collegare il diffusore soundbar al subwoofer mediante la funzione Secure Link. Questa funzione può aiutare ad evitare interferenze se si utilizzano più prodotti wireless. Note sui collegamenti HDMI AttivatoGli indicatori USB e TV lampeggiano due volte.DisattivatoL’indicatore USB lampeggia due volte.22

1 Premere LINK sul retro del subwoofer.L’indicatore di alimentazione sul subwoofer lampeggia di colore arancione. 2 Premere per 5 secondi il tasto CLEAR AUDIO+.Gli indicatori USB e TV lampeggiano due volte, quindi gli indicatori MOVIE e MUSIC lampeggiano alternativamente.Quando il diffusore soundbar è collegato al subwoofer, gli indicatori cessano di lampeggiare e l’indicatore di alimentazione sul subwoofer si illumina in arancione.In caso di errore, gli indicatori si illuminano per 5 secondi. Riprovare la precedente operazione. Per disattivare questa funzione, tenere premuto CLEAR AUDIO+ per 5 secondi. L’indicatore USB lampeggia due volte. Precauzioni Sicurezza

• Se oggetti solidi o sostanze liquide penetrano nel sistema, scollegare il sistema e farlo controllare da personale qualificato prima di utilizzarlo di nuovo.• Non toccare il cavo di alimentazione CA con le mani bagnate. onde evitare scosse elettriche.• Non salire sul diffusore soundbar e sul subwoofer, poiché si potrebbe cadere e infortunarsi oppure il sistema potrebbe danneggiarsi. Fonti di alimentazione
• Prima di azionare il sistema, accertarsi che la tensione operativa sia identica a quella della fonte di alimentazione locale. La tensione operativa è riportata sulla targhetta posta sul retro del diffusore soundbar e del subwoofer.• Se si prevede di non utilizzare il sistema per un periodo di tempo prolungato, accertarsi di scollegarlo dalla presa a muro (rete). Per scollegare il cavo di alimentazione CA, afferrare la spina e mai il cavo stesso.• Il cavo di alimentazione CA deve essere sostituito esclusivamente presso un centro di assistenza qualificato. Calore Sebbene durante l’uso il sistema si scaldi, non si tratta di un problema di funzionamento.Se il sistema viene utilizzato in modo continuo a volume elevato la temperatura del sistema in corrispondenza della parte posteriore e inferiore aumenta considerevolmente. Per evitare scottature, non toccare il sistema. Informazioni aggiuntive23

Informazioni aggiuntive Collocazione

• Per rilasciare calore, è necessario uno spazio sufficiente attorno al sistema. Quando si colloca il subwoofer in una scaffalatura, lasciare uno spazio di oltre 5 cm sopra il subwoofer e di oltre 5 cm sui lati del subwoofer. La scaffalatura dietro il subwoofer deve essere aperta. Se si colloca il subwoofer con il retro contro il muro, lasciare uno spazio di oltre 10 cm tra il subwoofer e la parete.

• Lasciare aperta la parte anteriore del sistema.

• Posizionare il sistema in un luogo adeguatamente ventilato, onde evitare il surriscaldamento del sistema e prolungarne così la vita utile.

• Non collocare il sistema in luoghi soggetti a vibrazioni (ad esempio, una scaffalatura instabile, ecc.).

• Non collocare il subwoofer in una scaffalatura che potrebbe interferire con la funzione wireless (ad esempio, scaffalatura in metallo, ecc.).

• Non collocare il sistema in prossimità di fonti di calore o in luoghi soggetti a luce solare diretta, polvere eccessiva o urti meccanici.

• Non appoggiare oggetti in corrispondenza della parte posteriore del diffusore soundbar e del subwoofer che potrebbero ostruire le prese di ventilazione, causando problemi di funzionamento.

• Se il sistema viene utilizzato con un televisore, un videoregistratore o una piastra a cassette, si potrebbero verificare dei disturbi che danneggerebbero la qualità delle immagini. In tale caso, posizionare il sistema lontano dal televisore, videoregistratore o piastra a cassette.

• Prestare attenzione se il sistema viene collocato su una superficie trattata con sostanze quali cera, olio, lucido, ecc., in quanto la superficie potrebbe macchiarsi o perdere colore.

• Prestare attenzione ad evitare possibili infortuni causati dagli spigoli del diffusore soundbar e del subwoofer. Come maneggiare il subwoofer Non inserire la mano nell’apertura del subwoofer per sollevarlo. Il driver del diffusore potrebbe danneggiarsi. Per sollevarlo, tenere la parte inferiore del subwoofer. Funzionamento Prima di collegare altro dispositivo, accertarsi di spegnere e scollegare il sistema. Se si riscontrano irregolarità nel colore o in vicinanza dello schermo del televisore Irregolarità di colore possono essere riscontrate in certi tipi di televisori.

• Se si riscontrano irregolarità di colore... Spegnere il televisore e riaccenderlo dopo 15-30 minuti.

• Se si riscontrano ancora irregolarità di colore... Posizionare il sistema più lontano dal televisore. Pulizia Pulire il sistema con un panno morbido e asciutto. Non utilizzare alcun tipo di spugnette, polveri abrasive, né solventi quali alcol o benzina. In caso di domande o problemi relativi al sistema, rivolgersi al rivenditore Sony più vicino.24

Guida alla soluzione dei problemi Utilizzare questa guida alla soluzione dei problemi per risolvere eventuali problemi verificatisi durante l’uso del sistema, prima di richiedere la riparazione. Se il problema persiste, rivolgersi ad un rivenditore Sony. Assicurarsi di portare a riparare sia il diffusore soundbar che subwoofer, anche se solo uno di essi presenta un problema. Il sistema non si accende. Accertarsi che il cavo di alimentazione CA sia saldamente collegato. Il sistema non funziona normalmente. Scollegare il cavo di alimentazione CA dalla presa a muro (rete), quindi ricollegarlo dopo diversi minuti. Il sistema si spegne automaticamente. È attiva la funzione di standby automatico (pagina 21). Il sistema non si accende anche quando il televisore è acceso. Attivare la funzione Controllo per HDMI (pagina 19). Il televisore deve supportare la funzione Controllo per HDMI (pagina 19). Per ulteriori informazioni, consultare le Istruzioni per l’uso del televisore. Controllare le impostazioni del diffusore del televisore. L’accensione del sistema si sincronizza con le impostazioni del diffusore del televisore. Per ulteriori informazioni, consultare le Istruzioni per l’uso del televisore. Se l’audio è stato emesso dai diffusori del televisore la volta precedente, il sistema non si accende anche se il televisore viene acceso. Accendere il sistema e attivare l’ingresso del sistema su “TV” (pagina 12). Il sistema si spegne quando il televisore viene spento. Il sistema si spegne automaticamente quando si spegne il televisore, se il sistema è in ingresso “TV”. Il sistema non si spegne anche quando il televisore viene spento. Il sistema non si spegne automaticamente quando si spegne il televisore, se il sistema è in ingresso “USB” o “BT”. Dal sistema non viene emesso alcun audio del televisore. Verificare il tipo e la connessione del cavo HDMI oppure del cavo digitale ottico che è collegato al sistema e al televisore (consultare la Guida di avvio in dotazione). Se il televisore è compatibile con il Canale di ritorno audio, accertarsi che il sistema sia collegato a un jack HDMI (ARC) di un televisore (consultare la Guida di avvio in dotazione). Se l’audio non viene ancora emesso o se l’audio è interrotto, collegare il cavo digitale ottico in dotazione. Generali Suono25

Informazioni aggiuntive Se il televisore non è compatibile con il Canale di ritorno audio, l’audio del televisore non verrà emesso dal sistema anche se il sistema è collegato al jack di ingresso HDMI del televisore. Per riprodurre l’audio del televisore dal sistema, collegare il cavo digitale ottico in dotazione (consultare la Guida di avvio in dotazione). Cambiare l’ingresso del sistema in “TV” (pagina 12). Aumentare il volume del sistema o annullare la disattivazione audio. In base all’ordine in cui si collega il televisore e il sistema, l’audio del sistema potrebbe essere disattivato. Gli indicatori USB, TV e BT lampeggiano continuamente in questa condizione. Se ciò avviene, accendere prima il televisore, quindi il sistema. Regolare l’impostazione dei diffusori del televisore (BRAVIA) su Sistema audio. Consultare le Istruzioni per l’uso del televisore relative alla modalità di impostazione. A seconda del televisore e delle sorgenti di riproduzione, è possibile che l’audio non sia emesso dal sistema. Regolare l’impostazione del formato audio del televisore su “PCM”. Per ulteriori informazioni, consultare le Istruzioni per l’uso del televisore. L’audio viene emesso sia dal sistema sia dal televisore. Disattivare l’audio del sistema o del televisore. Il sistema non emette alcun suono oppure il livello emesso dal dispositivo connesso è estremamente basso. Premere + per aumentare il livello del volume (pagina 9). Premere o + per annullare la funzione di disattivazione dell’audio (pagina 9). Accertarsi che la sorgente di ingresso sia selezionata correttamente. Occorre provare altre sorgenti di ingresso premendo ripetutamente INPUT (pagina 12). Disattivare la funzione di attenuazione (pagina 16). Verificare che tutti i cavi del sistema e il dispositivo collegato siano inseriti saldamente. Il subwoofer non emette alcun suono oppure il livello trasmesso è estremamente basso. Premere SW + per aumentare il volume del subwoofer (pagina 9). Controllare che l’indicatore di alimentazione sul subwoofer si illumini di verde. In caso contrario, consultare “Dal subwoofer non viene emesso alcun suono.” in “Audio wireless del subwoofer” (pagina 27). Un subwoofer serve a riprodurre i suoni bassi. Se le sorgenti di ingresso contengono componenti di suoni bassi molto ridotti (ad es., una trasmissione televisiva), l’audio dal subwoofer potrebbe essere difficile da udire. Quando si riproduce contenuto compatibile con la tecnologia di protezione del copyright (HDCP), esso non viene emesso dal subwoofer. Non è possibile ottenere l’effetto surround. In base al segnale di ingresso e all’impostazione del campo sonoro, l’elaborazione dell’audio surround potrebbe non funzionare efficacemente. L’effetto surround potrebbe essere sottile, in base al programma o disco.26

Per riprodurre l’audio multicanale, controllare l’impostazione dell’uscita audio digitale sul dispositivo collegato al sistema. Per ulteriori informazioni, consultare le Istruzioni per l’uso in dotazione con il dispositivo collegato. Il dispositivo USB non viene riconosciuto. Provare quanto segue: Spegnere il sistema. Rimuovere e riconnettere il dispositivo USB. Accendere il sistema. Verificare che il dispositivo USB sia saldamente collegato alla porta (USB). Verificare che il dispositivo USB o il cavo non sia danneggiato. Verificare che il dispositivo USB sia acceso. Se il dispositivo USB è collegato tramite un hub USB, scollegarlo e collegare il dispositivo USB direttamente al diffusore soundbar. Impossibile completare la connessione BLUETOOTH. Controllare che l’indicatore BLUETOOTH sul diffusore soundbar si illumini di blu (pagina 6). Verificare che il dispositivo BLUETOOTH sia collegato e acceso e che la funzione BLUETOOTH sia abilitata. Avvicinare maggiormente il dispositivo BLUETOOTH al diffusore soundbar. Eseguire nuovamente l’associazione del sistema e del dispositivo BLUETOOTH. Potrebbe essere necessario annullare l’associazione con il sistema utilizzando prima il proprio dispositivo BLUETOOTH. Non è possibile effettuare l’associazione. Avvicinare maggiormente il dispositivo BLUETOOTH al diffusore soundbar. Controllare che il sistema non riceva interferenze da un dispositivo LAN wireless, da altri dispositivi wireless di 2,4 GHz o da un forno a microonde. Se un dispositivo che genera radiazione elettromagnetica si trova nelle vicinanze, spostare il dispositivo lontano dal sistema. L’associazione potrebbe non essere possibile se attorno al diffusore soundbar sono presenti altri dispositivi BLUETOOTH. In tal caso, spegnere gli altri dispositivi BLUETOOTH. Dal dispositivo BLUETOOTH non viene emesso alcun suono. Controllare che l’indicatore BLUETOOTH sul diffusore soundbar si illumini di blu (pagina 6). Avvicinare maggiormente il dispositivo BLUETOOTH al diffusore soundbar. Se un dispositivo che genera radiazione elettromagnetica, come un dispositivo LAN wireless, altri dispositivi BLUETOOTH o un forno a microonde si trova nelle vicinanze, spostare il dispositivo lontano dal sistema. Rimuovere qualsiasi ostacolo tra il sistema e il dispositivo BLUETOOTH o spostare il sistema lontano dall’ostacolo. Riposizionare il dispositivo BLUETOOTH connesso. Dispositivo USB Dispositivo BLUETOOTH27

Informazioni aggiuntive Commutare la frequenza LAN wireless di un qualsiasi router Wi-Fi o PC nelle vicinanze alla gamma di 5 GHz. Aumentare il volume sul dispositivo BLUETOOTH connesso. Dal subwoofer non viene emesso alcun suono. L’indicatore di alimentazione sul subwoofer non si illumina.

• Verificare che il cavo di alimentazione CA del subwoofer sia collegato correttamente.

• Premere sul subwoofer per attivare l’alimentazione. L’indicatore di alimentazione sul subwoofer lampeggia di colore verde o si illumina di rosso.

• Spostare il subwoofer in una posizione vicina al diffusore soundbar in modo che l’indicatore di alimentazione sul subwoofer si illumini di verde.

• Seguire i passi in “Attivazione della trasmissione wireless tra specifiche unità (Secure Link)” (pagina 21). Se l’indicatore di alimentazione sul subwoofer lampeggia di rosso, premere sul subwoofer per disattivare l’alimentazione e verificare se le aperture di ventilazione del subwoofer sono ostruite. Il subwoofer è progettato per la riproduzione dei suoni bassi. Quando la sorgente di ingresso non contiene molti suoni bassi, come nel caso della maggior parte dei programmi televisivi, i suoni bassi potrebbero non essere udibili. Premere SW + per aumentare il volume del subwoofer (pagina 16). L’audio salta o è disturbato. Se è presente un dispositivo nelle vicinanze che genera onde elettromagnetiche come una LAN wireless o un forno a microonde in uso, collocare il sistema lontano da questi. Se è presente un ostacolo tra il diffusore soundbar e il subwoofer, spostarlo o rimuoverlo. Collocare il diffusore soundbar e il subwoofer il più vicino possibile. Commutare la frequenza LAN wireless di un qualsiasi router Wi-Fi o PC nelle vicinanze alla gamma di 5 GHz. Commutare il collegamento di rete del televisore o del lettore Blu-ray Disc da wireless a cablato. Il telecomando non funziona. Rivolgere il telecomando, in corrispondenza del sensore del telecomando, in direzione del diffusore soundbar (pagina 6). Rimuovere eventuali ostacoli tra il telecomando e il diffusore soundbar. Se sono scariche, sostituire entrambe le pile del telecomando con altre nuove. Controllare di premere il tasto corretto sul telecomando. Il telecomando del televisore non funziona. Installare il diffusore soundbar in modo che non ostruisca il sensore del telecomando del televisore. Audio wireless del subwoofer Telecomando28

La funzione Controllo per HDMI non funziona correttamente. Controllare la connessione con il sistema (consultare la Guida di avvio in dotazione). Abilitare la funzione Controllo per HDMI sul televisore. Per ulteriori informazioni, consultare le Istruzioni per l’uso del televisore. Attendere qualche istante, quindi riprovare. Se si scollega il sistema, occorrerà del tempo prima di poter eseguire operazioni. Attendere almeno 15 secondi e quindi riprovare. Verificare che i dispositivi connessi al sistema supportino la funzione Controllo per HDMI. Abilitare la funzione Controllo per HDMI sui dispositivi connessi al sistema. Per ulteriori informazioni, consultare le Istruzioni per l’uso del dispositivo. Il tipo e il numero di dispositivi che possono essere controllati dalla funzione Controllo per HDMI è limitato dallo standard HDMI CEC come segue:

• Dispositivi di registrazione (Registratore Blu-ray Disc, Registratore DVD, ecc.): fino a 3 dispositivi

• Dispositivi di riproduzione (Lettore Blu-ray Disc, Lettore DVD, ecc.): fino a 3 dispositivi

• Dispositivi relativi alla sintonizzazione: fino a 4 dispositivi

• Sistema audio (ricevitore/cuffie): fino a 1 dispositivo (utilizzato dal sistema) Se tutti gli indicatori d’ingresso e gli indicatori effetti sonori lampeggiano rapidamente (modalità PROTECT). Premere per spegnere il sistema. Dopo che il display si spegne, scollegare il cavo di alimentazione CA, quindi verificare che nulla ostruisca le prese di ventilazione del diffusore soundbar. Tutti gli indicatori d’ingresso e gli indicatori effetti sonori non si illuminano. Gli indicatori sono spenti. Tenere premuto BACK per 5 secondi per accendere gli indicatori. I sensori del televisore non funzionano correttamente. Il diffusore soundbar potrebbe ostruire alcuni sensori (come il sensore della luminosità), il ricevitore del telecomando del televisore, oppure “emettitore per occhiali 3D (trasmissione a infrarossi)” di un televisore 3D che supporta il sistema di occhiali 3D a infrarossi oppure la comunicazione wireless. Spostare il diffusore soundbar lontano dal televisore entro un raggio che consenta a tali parti di funzionare correttamente. Per le collocazioni dei sensori e del ricevitore del telecomando, consultare le Istruzioni per l’uso in dotazione con il televisore. non funziona. È possibile che il sistema sia in modo demo. Per annullare il modo demo, eseguire “Ripristino” (pagina 29). Varie29

Informazioni aggiuntive Se il sistema continua a non funzionare correttamente, ripristinare il sistema come segue.Per eseguire questa operazione, assicurarsi di utilizzare i tasti touch del diffusore soundbar. 1 Tenere premuti simultaneamente – (volume giù) e per 5 secondi. Tutti gli indicatori LED lampeggiano tre volte, quindi si spengono.Le impostazioni del menu e dei campi sonori, ecc. tornano al loro stato iniziale. 2 Scollegare il cavo di alimentazione CA. 3 Collegare il cavo di alimentazione CA, quindi premere per accendere il sistema. 4 Collegare il sistema al subwoofer (pagina 21). Tipi di file riproducibili

• Alcuni file potrebbero non essere riprodotti, a seconda del formato del file, della codifica del file o della condizione di registrazione.•Alcuni file modificati su PC potrebbero non essere riproducibili.• Il sistema non riproduce file codificati come DRM e Lossless.•Il sistema può riconoscere i seguenti file o cartelle nei dispositivi USB:– percorsi cartella fino a 128 caratteri– 200 cartelle (inclusa la cartella principale)– fino a 200 file/cartelle in un unico layer•Alcuni dispositivi USB potrebbero non funzionare con questo sistema.• Il sistema può riconoscere dispositivi di classe memoria di massa (MSC). Formati audio supportati I formati audio supportati da questo sistema sono i seguenti.•Dolby Digital•LPCM 2ch Ripristino Codec EstensioneMP3 (MPEG-1 Audio Layer III) .mp3 WMA9 Standard .wmaLPCM .wav Nota30

Indicatori LED È possibile accendere o spegnere gli indicatori LED tenendo premuto BACK per 5 secondi. Quando si attiva questa funzione, gli indicatori LED si illuminano o lampeggiano a seconda della funzione selezionata o dello stato del sistema. Se si spengono gli indicatori LED, solo l’indicatore BLUETOOTH (blu) si illumina in funzione “BT”. Funzione/Stato Indicazione Ingresso (pagina 12)

• USB L’indicatore TV si illumina Gli indicatori BT e BLUETOOTH (blu) si illuminano L’indicatore USB si illumina Ingresso USB (pagina 12)

• Dispositivo USB non supportato L’indicatore USB lampeggia continuamente L’indicatore USB lampeggia continuamente due volte Effetti sonori (pagina 14)

• MUSIC L’indicatore MOVIE si illumina L’indicatore MUSIC si illumina CLEAR AUDIO+ (pagina 14) Gli indicatori MOVIE e MUSIC si illuminano per 2 secondi, quindi si spengono Volume massimo/minimo, volume subwoofer massimo/ minimo (pagina 16) Gli indicatori USB, TV e BT lampeggiano tre volte Volume su/giù, volume subwoofer su/giù L’indicatore d’ingresso attuale lampeggia una volta Disattivazione dell’audio Gli indicatori USB, TV e BT lampeggiano continuamente Dual Mono (pagina 15)

• Principale/Secondario Gli indicatori MOVIE e MUSIC lampeggiano due volte L’indicatore MOVIE lampeggia due volte L’indicatore MUSIC lampeggia due volte Dolby DRC (pagina 15), Attenuazione (pagina 16)

• Disattivato Gli indicatori USB e TV lampeggiano due volte L’indicatore USB lampeggia due volte Modo notturno (pagina 15), Clear Voice (pagina 15)

• Disattivato Gli indicatori MOVIE e MUSIC lampeggiano due volte L’indicatore MOVIE lampeggia due volte PLAY MODE (pagina 13) L’indicatore USB lampeggia tre volte Controllo per HDMI (pagina 19), Standby BLUETOOTH (pagina 18), Standby automatico (pagina 21)

• Disattivato Gli indicatori USB e TV lampeggiano due volte L’indicatore USB lampeggia due volte31

Informazioni aggiuntive Secure Link (pagina 21)

• Disattivato Gli indicatori USB e TV lampeggiano due volte, quindi gli indicatori MOVIE e MUSIC lampeggiano alternativamente finché non si stabilisce la connessione L’indicatore USB lampeggia due volte PROTECT (pagina 28) Tutti gli indicatori LED, tranne l’indicatore BLUETOOTH (blu), lampeggiano rapidamente Passa al modo standby automatico (pagina 21) Tutti gli indicatori LED, tranne l’indicatore BLUETOOTH (blu), lampeggiano lentamente Ripristino (pagina 29) Tutti gli indicatori LED lampeggiano tre volte, quindi si spengono Funzione/Stato Indicazione32

Caratteristiche tecniche Sezione amplificatore POTENZA IN USCITA (nominale) Anteriore S + Anteriore D: 30 W + 30 W (a 4 ohm, 1 kHz, 1% THD) POTENZA IN USCITA (riferimento) Anteriore S/Anteriore D: 100 W (per canale a 4 ohm, 1 kHz) Ingressi USB

Uscita HDMI OUT TV (ARC) Sezione HDMI Connettore Tipo A (19pin) Sezione USB Porta (USB) Tipo A Sezione BLUETOOTH Sistema di comunicazione Specifica BLUETOOTH versione 4.2 Uscita Specifica BLUETOOTH Classe di alimentazione 1 Gamma di comunicazione massima Linea di veduta circa 25 m

Banda di frequenza Banda 2,4 GHz (2,4000 GHz – 2,4835 GHz) Metodo di modulazione FHSS (spettro espanso a salto di frequenza) Profili BLUETOOTH compatibili

A2DP 1.2 (profilo distribuzione audio avanzato) AVRCP 1.6 (profilo telecomando audio video) Codec supportati

Gamma di trasmissione (A2DP) 20 Hz – 20.000 Hz (Frequenza di campionamento 32 kHz, 44,1 kHz, 48 kHz)

La gamma effettiva varia in base a diversi fattori quali: ostacoli tra i dispositivi, campi magnetici attorno a forno a microonde, elettricità statica, telefono senza fili, sensibilità di ricezione, prestazioni dell’antenna, sistema operativo, applicazione software, ecc.

I profili standard BLUETOOTH indicano lo scopo della comunicazione BLUETOOTH tra i dispositivi.

Codec: Compressione del segnale audio e formato di conversione

Codec sottobanda Sezione dei diffusori Anteriore S/ Anteriore D Sistema diffusori Sistema diffusori a gamma completa, Sospensione acustica Diffusore 40 mm × 100 mm tipo a cono × 2 Generali Requisiti di alimentazione Solo per modelli destinati a Taiwan: 120 V CA, 50/60 Hz Altri modelli: 220 V – 240 V CA, 50/60 Hz Consumo energetico Acceso: 40 W Standby: 0,5 W o meno (modalità di risparmio energetico) (Quando si disattiva la funzione Controllo per HDMI e il modo standby BLUETOOTH) Standby: 2,8 W o meno

(Quando si attiva la funzione Controllo per HDMI e il modo standby BLUETOOTH) Dimensioni (l/a/p) (circa) 900 mm × 52 mm × 86 mm Peso (circa) 2,3 kg

Il sistema entrerà automaticamente in modalità di risparmio energetico in assenza di connessione HDMI e di precedenti informazioni di associazione BLUETOOTH. Diffusore soundbar (SA-CT290/SA-CT291)33

Informazioni aggiuntive POTENZA IN USCITA (riferimento)100 W (per canale a 4 ohm, 100 Hz)Sistema diffusoriSistema subwoofer, Bass reflexDiffusoreTipo a cono 130 mmRequisiti di alimentazioneSolo per modelli destinati a Taiwan:120 V CA, 50/60 HzAltri modelli:220 V – 240 V CA, 50/60 HzConsumo energeticoAcceso: 15 WStandby: 0,5 W o menoDimensioni (l/a/p) (circa)170 mm × 342 mm × 362 mm (installazione verticale)342mm × 172mm × 362mm (installazione orizzontale)Peso (circa)6,3 kgBanda di frequenza2,4 GHz (2,4000 GHz – 2,4835 GHz)Metodo di modulazioneFHSS (spettro espanso a salto di frequenza)Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso. Bande di frequenza radio e potenza di uscita massima LAN wireless/BLUETOOTHBanda di frequenza2.400 MHz - 2.483,5 MHzPotenza di uscita massima< 6,0 dBm Note sulla comunicazione BLUETOOTH Versione BLUETOOTH e profili supportati Per profilo si intende un set di funzioni standard per varie funzioni del prodotto BLUETOOTH. Vedere “Sezione BLUETOOTH” in “Caratteristiche tecniche” (pagina 32) per la versione BLUETOOTH e i profilo supportati da questo sistema. Gamma di comunicazione effettiva I dispositivi BLUETOOTH devono essere usati entro circa 10 metri l’uno dall’altro (distanza senza ostacoli). La gamma di comunicazione effettiva può risultare ridotta nelle seguenti condizioni.• Quando una persona, un oggetto metallico, una parete o altro ostacolo si trova tra dispositivi con un collegamento BLUETOOTH.• Ubicazioni in cui è installata una LAN wireless.• Nei pressi di forni a microonde in uso.• Ubicazioni affette da onde elettromagnetiche generate da altri apparecchi. Effetti di altri dispositivi I dispositivi BLUETOOTH e LAN wireless (IEEE 802.11b/g) utilizzano la stessa banda di frequenza (2,4 GHz). Quando si utilizza il dispositivo BLUETOOTH accanto a un dispositivo con funzione LAN wireless, può verificarsi un’interferenza elettromagnetica. Questo può portare a velocità di trasferimento dati ridotta, rumore o impossibilità di connessione. In tal caso, provare le seguenti soluzioni: Subwoofer (SA-WCT290/ SA-WCT291) Sezione ricevitore/ trasmettitore wireless34

• Usare questo sistema ad almeno 10 metri dal dispositivo LAN wireless.

• Spegnere il dispositivo LAN wireless quando si usa il dispositivo BLUETOOTH entro 10 metri.

• Installare il sistema e il dispositivo BLUETOOTH quanto più possibile vicini tra loro. Effetti su altri dispositivi Le onde radio diffuse da questo sistema possono interferire con il funzionamento di alcuni dispositivi medici. Poiché questa interferenza può dar luogo a un malfunzionamento, non usare mai il sistema e i dispositivi BLUETOOTH nei seguenti luoghi:

• Ospedali, treni, aerei, stazioni di servizio e qualsiasi luogo in cui possono essere presenti gas infiammabili.

• Nei pressi di porte automatiche o allarmi antincendio.

• Questo sistema è provvisto di funzioni di sicurezza conformi alle specifiche BLUETOOTH per garantire una connessione sicura durante la comunicazione con la tecnologia BLUETOOTH. Tuttavia, questa sicurezza può essere insufficiente in base al contenuto dell’impostazione e ad altri fattori, quindi fare sempre attenzione quando si esegue la comunicazione con la tecnologia BLUETOOTH.

• Sony non può essere ritenuto in alcun modo responsabile dei danni e di altre perdite derivanti da perdite di informazioni durante la comunicazione con la tecnologia BLUETOOTH.

• La comunicazione BLUETOOTH non è necessariamente garantita con tutti i dispositivi BLUETOOTH provvisti dello stesso profilo usato dal sistema.

• I dispositivi BLUETOOTH collegati a questo sistema sono conformi alle specifiche BLUETOOTH prescritte da Bluetooth SIG, Inc., e devono essere certificati conformi. Tuttavia, anche quando un dispositivo è conforme con le specifiche tecniche BLUETOOTH, è possibile che determinate caratteristiche o specifiche del dispositivo BLUETOOTH non rendano possibile il collegamento, o comportino diversi metodi di controllo, visualizzazione o funzionamento.

• A seconda del dispositivo BLUETOOTH connesso al sistema, dell’ambiente di comunicazione o delle condizioni circostanti si potrebbe generare del rumore o verificare l’interruzione del segnale audio. Nota2
