BEDIENUNGSANLEITUNG BS 1308 CLATRONIC

BS1308_IM 01.08.173 Übersicht der Bedienelemente Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Elementi di comando • Overview of the Components Przegląd elementów obsługi • A kezelőelemek áttekintése Обзор деталей прибора • BS1308_IM 01.08.174 BS1308_IM 01.08.17 Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders gekenn- zeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. HINWEIS: Hebt Tipps und Informationen für Sie hervor. Allgemeine Hinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedie- nungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

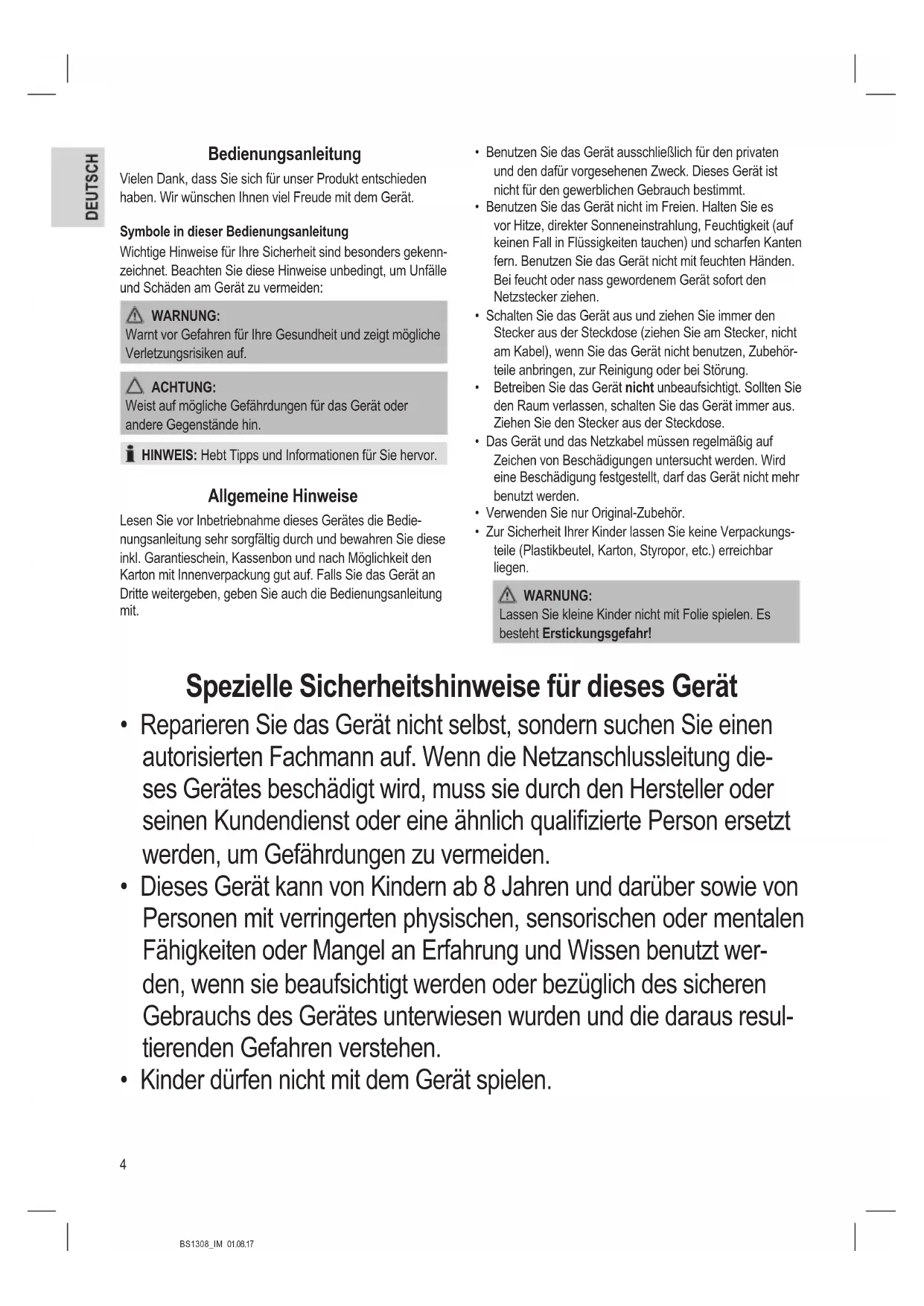

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.

• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehör- teile anbringen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.

• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.

• Verwenden Sie nur Original-Zubehör.

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungs- teile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen. WARNUNG: Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr! Spezielle Sicherheitshinweise für dieses Gerät

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Wenn die Netzanschlussleitung die- ses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt wer- den, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resul- tierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.5 BS1308_IM 01.08.17

• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

• Saugen Sie keine Feuchtigkeit bzw. Flüssigkeiten auf!

• Saugen Sie keine heiße Asche, spitze oder scharfe Gegenstände!

• Benutzen Sie das Gerät nicht in feuchten Räumen!

• Saugen Sie niemals ohne Filter. Prüfen Sie stets den korrekten Sitz der Filter nach dem Einsetzen!

• Halten Sie während des Betriebes Haare, Kleidung und Körperteile von der Staubsaugerdüse fern!

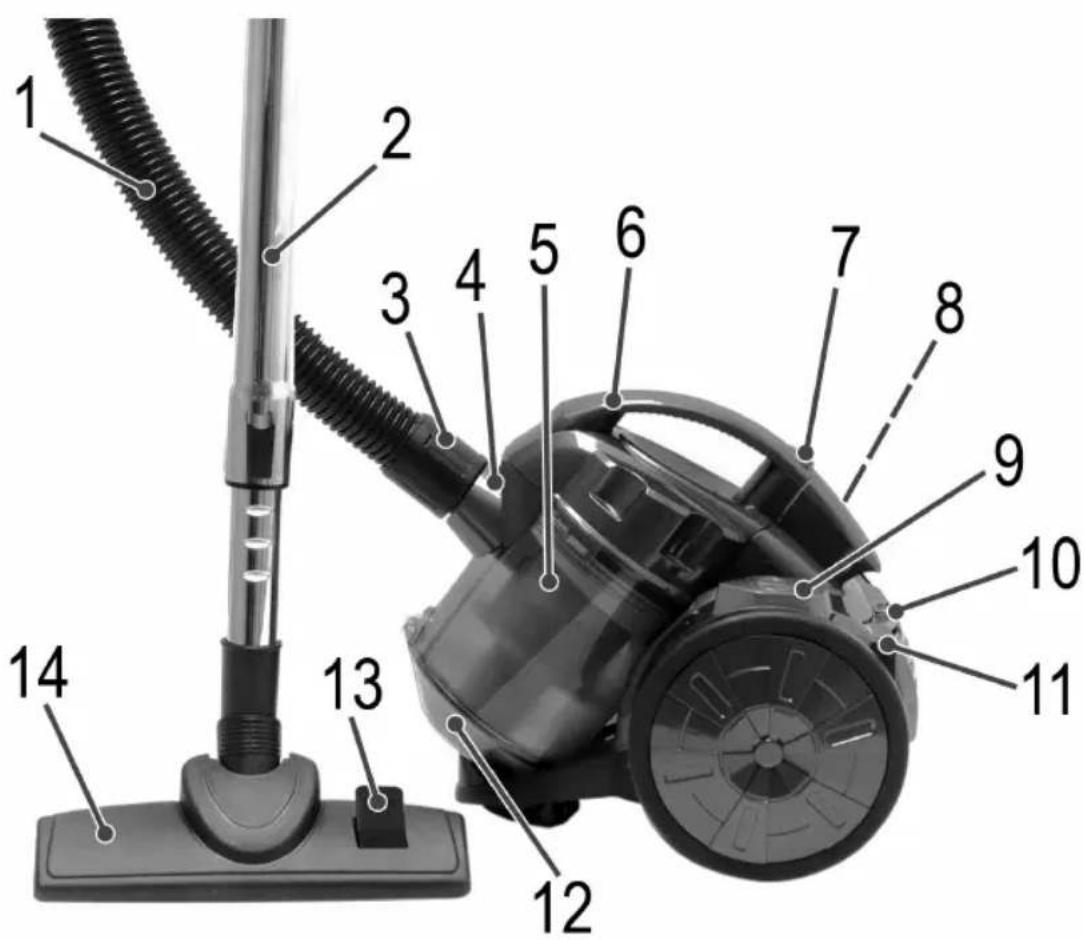

• Halten Sie den Staubsauger von Wärmequellen wie Radiatoren, Öfen usw. fern! Übersicht der Bedienelemente / Lieferumfang 1 Saugschlauch 2 Teleskop-Saugrohr 3 Verbindungskopf des Saugschlauches 4 Schlauchanschluss 5 Staubbehälter mit Filtereinsatz 6 Tragegriff 7 Entriegelungstaste für Staubbehälter 8 Taste zur Kabelaufwicklung 9 Ein / Aus Schalter 10 Hebel zum Öffnen des Lüftungsgitters (am Auslasslter) 11 Parkhilfe 12 Bodenplatte des Staubbehälters 13 Hebel für das Ein- und Ausfahren der Bürste 14 Bodendüse (mit Haken (ohne Abb.)) Zubehör ohne Abb.: Fugen- und Bürstdüse Inbetriebnahme

• Stecken Sie den Verbindungskopf des Saugschlauches in den Schlauchanschluss des Gerätes. Drehen Sie den Verbindungskopf gegen den Uhrzeigersinn fest.

• Um den Schlauch wieder zu lösen, drehen Sie den Ver- bindungskopf im Uhrzeigersinn.

• Stecken Sie ggf. das Saugrohr am Griffstück auf.

• Mit der Schiebetaste am Teleskop-Saugrohr können Sie die Länge individuell einstellen.

• Montieren Sie die Bodendüse bzw. das Zubehör. Düsenaufsatz Bodendüse (14) Die Bodendüse ist zur leichteren Führung mit einer Rolle ausgestattet. Sie können mit der Bodendüse glatte Flächen und Teppiche reinigen.

• Mit dem Hebel (13) stellen Sie die Bürsten nach außen oder nach innen. Die optimale Anwendung richtet sich nach der Beschaffenheit des Bodens. Wir empfehlen folgenden Einsatz:

• Einsatz ohne Bürsten: Zum Saugen von Teppichböden mit hohem Flor

• Einsatz mit Bürsten: Zum Saugen von glatten Böden und Teppichböden mit niedrigem Flor Fugen-, Bürstdüse Zum Saugen von Polstern, Vorhängen und in Ecken und Schlitzen usw. HINWEIS: „2 in 1“ Düse: Zusammengeklappt können Sie sie als Fugendüse be- nutzen. Möchten Sie die Bürstendüse verwenden, ziehen Sie am Bürstenteil in Pfeilrichtung, bis diese mechanisch einrastet. Um die Düsenaufsätze vom Saugrohr zu lösen, ziehen Sie diese unter leichtem Drehen ab. Benutzen des Gerätes

1. Wickeln Sie die benötigte Kabellänge ab.

• Ziehen Sie das Netzkabel max. bis zur gelben Markierung.

• Ziehen Sie das Kabel auf keinen Fall bis zur roten Markierung, da die Kabelaufwicklung Schaden nehmen kann. Solche Schäden fallen nicht in den Garantieanspruch.6 BS1308_IM 01.08.17 HINWEIS: Falls die rote Markierung sichtbar ist, ziehen Sie das Kabel mithilfe der Kabelaufrolltaste wieder bis zur gelben Markierung ein.

2. Stecken Sie den Netzstecker in eine vorschriftsmäßig

installierte Schutzkontakt-Steckdose.

3. Schalten Sie das Gerät mit dem Ein- / Aus Schalter ein,

indem Sie die Taste nach unten drücken.

4. Stellen Sie je nach Bodenbelag den Umschalter

„Teppich / Hartboden“ ein.

5. Saugen Sie nun mit gleichmäßiger Geschwindigkeit.

Andrücken ist nicht nötig. HINWEIS: Achten Sie auf die durch die Kabellänge begrenzte Reichweite! Luftschieber Öffnen Sie den Luftschieber am Schlauchgriff zur Luftregulierung oder, um an der Düse haftende Teile zu lösen. Ausschalten und Stromkabel aufrollen

1. Schalten Sie den Bodenstaubsauger am Ein- / Aus-Schalter

aus und ziehen Sie den Stecker aus der Steckdose.

2. Behalten Sie den Stecker in der Hand.

3. Drücken Sie die Taste für die Kabelaufwicklung und

führen Sie das Kabel nach. Halten Sie das Kabel fest, um ein Herumschlagen zu vermeiden. Wartung Entleeren des Staubbehälters Entleeren Sie den Staubbehälter, wenn der Schmutz die Markierung MAX erreicht.

1. Ziehen Sie den Netzstecker aus der Steckdose.

2. Lösen Sie den Schlauch vom Schlauchanschluss.

3. Drücken Sie die Taste (7), um den Staubbehälter zu

entriegeln. Entnehmen Sie den Staubbehälter.

4. Entleeren Sie den Staubbehälter über einem Mülleimer.

Ziehen Sie dazu die Verriegelung am Staubbehälter, um die Bodenplatte zu öffnen.

5. Schließen Sie die Bodenplatte wieder.

6. Befestigen Sie den Staubbehälter am Gerät. Setzen Sie

ihn zuerst unten am Gerät an und klicken Sie ihn mit dem Haken oben ein.

7. Prüfen Sie den festen Sitz des Staubbehälters, indem Sie

das Gerät am Tragegriff kurz anheben. Filter Ihr Gerät verfügt über 4 Filter. Das herkömmliche Staub- beutelsystem wurde ersetzt durch einen transparenten Staubbehälter. In ihm werden grober Schmutz und kleinste Schwebepartikel durch die hohe Strömungsgeschwindigkeit aus der „Saugluft“ gewirbelt. Der Erwerb von Staubbeuteln entfällt. Filtereinsatz Die Filter müssen regelmäßig gereinigt werden. ACHTUNG:

• Waschen Sie die Filter niemals in der Waschmaschine.

• Verwenden Sie keinen Haartrockner zum Trocknen.

• Nehmen Sie das Gerät nur wieder in Betrieb, wenn die Filter korrekt montiert sind. Um den Filtereinsatz herauszunehmen, zu reinigen und wieder einzusetzen gehen Sie wie folgt vor:

1. Entleeren Sie den Staubbehälter wie zuvor beschrieben.

2. Lösen Sie den Deckel des Staubbehälters. Drehen Sie

ihn dazu gegen den Uhrzeigersinn in Richtung .

3. Nehmen Sie den Feinstaublter ab. Entnehmen Sie den

Schaumstoffeinsatz aus dem Feinstaublter.

4. Entnehmen Sie den Grobschmutzlter aus dem Staubbe-

hälter. Greifen Sie dazu in die Aussparung des Filters und ziehen Sie ihn nach oben heraus.

5. Sie können die Filter ausbürsten. Bei stärkeren Ver-

schmutzungen reinigen Sie die Filter unter ießendem Wasser.

6. Lassen Sie die Filter an der Luft vollständig trocknen,

bevor Sie sie wieder einsetzen!

7. Den Staubbehälter können Sie mit einem feuchten Tuch

auswischen. Trocknen Sie ihn danach ab. HINWEIS: Sollte Feuchtigkeit unter die Gummidichtung der Bodenplatte gelangt sein, entnehmen Sie die Dichtung vorsichtig und trocknen Sie diese sowie die Bodenplatte ab. Setzen Sie die Dichtung wieder ein.

8. Setzen Sie den Grobschmutzlter zurück in den Behälter.

Achten Sie darauf, dass die Führungen in den Ausspa- rungen sitzen.

9. Legen Sie den Schaumstoffeinsatz in den Feinstaublter

ein. Die Glatte Seite muss sichtbar sein. Setzen Sie den Feinstaublter auf den Grobschmutzlter.

10. Setzen Sie den Deckel wieder auf den Staubbehälter.

Die Führungen müssen in die Aussparungen passen. Drücken Sie ihn leicht an und drehen Sie ihn im Uhrzei- gersinn fest, bis er einrastet. Prüfen Sie den korrekten Sitz des Deckels. Die abge- achte Seite des Griffs muss über dem Schlauchan- schluss sitzen.

11. Setzen Sie den Staubbehälter zurück in das Gerät.7

BS1308_IM 01.08.17 Auslasslter Des Weiteren verfügt Ihr Gerät über einen Auslasslter. Er bendet sich auf der Rückseite des Gerätes neben der Parkhilfe.

1. Drücken Sie den Hebel (10) nach unten und nehmen Sie

das Lüftungsgitter ab.

2. Entnehmen Sie den Filtereinsatz und reinigen Sie diesen.

Sie können den Filter ausbürsten. Bei stärkeren Ver- schmutzungen reinigen Sie den Filter unter ießendem Wasser.

3. Setzen Sie den Filter im vollständig getrockneten Zustand

wieder ein. Die Führungsnasen müssen nach oben zeigen.

4. Setzen Sie das Lüftungsgitter zurück an das Gerät. Be-

achten Sie die Führungsnasen. Das Lüftungsgitter muss hörbar einrasten. Ersatzlter können Sie über unser Internet-Serviceportal www.sli24.de unter „Ersatzteile & Zubehör“ bestellen. Reinigung WARNUNG:

• Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steckdose.

• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen. ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reini- gungsmittel. Das Gehäuse reinigen Sie mit einem weichen, trockenen Tuch ohne Zusatzmittel. Aufbewahrung

• Lassen Sie das Gerät vollständig abkühlen.

• Rollen Sie das Kabel komplett ein.

• Hängen Sie den Haken der Bodendüse in die Parkhilfe auf der Rückseite des Gerätes ein. Störungsbehebung Störung Mögliche Ursache Abhilfe Das Gerät ist ohne Funktion. Das Gerät hat keine Strom- versorgung. Überprüfen Sie den Netzanschluss. Überprüfen Sie die Stellung des Schal- ters. Schwache Saugleistung. Der Staub- behälter ist voll. Entleeren Sie den Staubbehälter. Die Filter sind verschmutzt. Reinigen Sie die Filter wie unter „Wartung“ beschrieben. Achtung: Nehmen Sie den Be- trieb nur mit trockenen Filtern wieder auf! Im Saugrohr oder der Düse bendet sich ein Fremdkörper. Kontrollieren Sie das Zubehör auf Fremd- körper. Technische Daten Modell: .........................................................................BS 1308 Spannungsversorgung: ........................ 220 - 240 V~, 50 / 60 Hz Schutzklasse: ........................................................................Ⅱ Nettogewicht: ...........................................................ca. 3,95 kg Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.8 BS1308_IM 01.08.17 Technische Daten für Haushalts-Staubsauger Delegierte Verordnung (EU) Nr. 665 / 2013 Marke Clatronic Modell BS 1308 Energieefzienzklasse

Verbrauchsdaten Jährlicher Energieverbrauch

kWh / Jahr 26,2 Reinigungsklasse Teppichreinigungsklasse E Hartbodenreinigungsklasse A Staubemissionsklasse F Schallleistungspegel dB(A) re1pW

Nennleistungsaufnahme W 700

1) A (höchste Efzienz) bis G (geringste Efzienz).

2) Indikativer jährlicher Energieverbrauch (kWh pro Jahr),

basierend auf 50 Reinigungsvorgängen. Der tatsächliche jährliche Energieverbrauch hängt davon ab, wie von dem Gerät Gebrauch gemacht wird. Hinweis: Die genannten Werte wurden mit der umschaltbaren Boden- düse ermittelt. Die Geräte entsprechen den harmonisierten europäi- schen Normen sowie den Richtlinien in der jeweils bei Lieferung aktuellen Fassung:

• Niederspannungsrichtlinie 2014 / 35 / EU

• Richtlinie zur Elektromagnetische Verträglichkeit 2014 / 30 / EU

• RoHS-Richtlinie 2011 / 65 / EG

• Ökodesign Richtlinie 2009 / 125 / EG

• Umweltgerechte Gestaltung von Staubsaugern delegierte Verordnung (EU) Nr. 666 / 2013 Garantie Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater

Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, gewäh- ren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Mo- nate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind der

Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantie scheins an uns. Bendet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach Erkennbar-

keit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden / Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwerti- gen Gerätes.

4. Garantieleistungen werden nicht für Mängel erbracht, die

auf der Nichtbeachtung der Gebrauchsanweisung, un- sachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausge- schlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

5. Durch Garantieleistungen wird die Garantiezeit nicht

verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt. Stand 06 2012 Garantieabwicklung 24 Stunden am Tag, 7 Tage in der Woche Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI – Internet-Serviceportal zur Verfügung. www.sli24.de Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung Ihrer Reklamation. Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen. Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.9 BS1308_IM 01.08.17 So einfach kann Service sein!
