BEDIENUNGSANLEITUNG HFT600X HOOVER

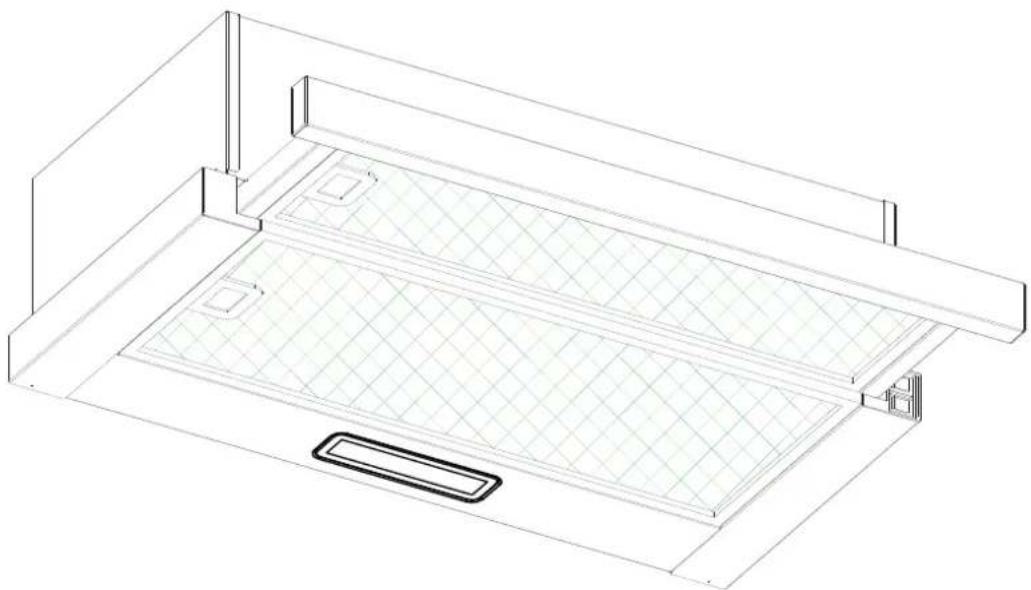

Abzugshaube Bedienungshandbuch

Inhalt

1. .Sicherheitshinweise
   2....Installation
2. Inbetriebnahme ihrer Abzugshaube
3. .Fehlerbehebung
4. .Wartung und Reinigung
5. Umweltschutz

SICHERHEITSHINWEISE

Dieses Handbuch beschreibt die ordnungsgemäß Installation und die Verwendung der Dunstabzugshaube. Lesen Sie die Bedienungsanleitung davon sorgfältig durch, auch wenn Sie das Produkt bereits kennen. Das Handbuch sollte für zukünftige Nachschlagezwecke gut aufbewahrt werden.

Was Sie auf keinen Fall tun sollenten:

• Lassen Sie die Abzugshaube nicht ohne Fettfilter oder wenn diese übermäßig fettig sind laufen.
• Nicht über einem Herd mit hochgelagertem Grill aufhängen.
• Bratpfannen mit freiem Fett nicht unbeaufsichtigt setzen, weil diese Feuer fangen konnte.
  -Kein offenes Feuer unter der Abzugshaubeentzünden.

Abzugshaube außer Betriebnehmen, wenn sie beschädigt ist.
-Keine Gerichte unter der Abzugshaube flambieren.
- ACHTUNG: Es kann sein, dass bestimmte Teile der Abzugshaube beim Kochen besteht werden.
- Mindestabstand zwischen Kochfeld und Unterveri der Abzugshaube einhalten. (Wird die Abzugshaube uber einem Gasherd angebracht, sollte der Abstand mindestens 65 cm detragen.)
Die Abluft sollt nicht in einen Rauchfang geleitet werden, der auch fur die Abgase einer Gas- oder Ölheziehung verwendet wird.

Was Sie immer tun sollenen:

• Wichtig! Trennen Sie das Gerät vor der Installation und Wartung (Austausch einer Gluhbirne) immer von der Stromversorgung.
  Die Abzugshaube muss gemäß der Installationsanleitung aufgehigt und alle Maße müssen eingehalten werden.
  Samtliche Installationsarbeiten mussendurch einen Fachmann oder qualifizierten Elektriker vorgenommenwerden.
• Verpackungsmaterial ordentlich entsorgen. Es kann für Kinder gefährlich werden.
• Bei der Installation und Reinigung auf scharfe Kanten im Inneren der Abzugshaube achten.
  Wird die Abzugshaube über einem Gasherd angebracht, muss der Mindestabstand zwischen Kochtopfen und Unterteil der Abzugshaube wie folgt sein:

Gasherd: 75 cm

Elektroherd: 65 cm

Mit Kohle oder Öl befeuerte Herde: 75 cm

Darauf achten, dass der Abluftkanal keine Knicke hat, die 90 Grad überschreiben, da dies die Effizienz der Abzugshaube reduziert.
- Warnung: Werden Schrauben nicht richtig festgezogen oder wird das Gerät nicht gemäß dieser Anleitung eingebaut, können Gefahren durch elektrischen Strom entstehen.

Was Sie immer tun sollenen:

• Töppe und Pfannen beim Kochen auf einem Gasherd immer mit einem Deckel schreiben.
• Ist die Abzugshaube eingeschaltet, wird die Raumluft abgesaugt. Achten Sie daraufuf, dass für eine ausreichende Belüfung gesorgt ist. Die Abzugshaube saugt Gerüche ab, aber keinen Wasserdampf.
  Die Abzugshaube ist ausschließlich für den Hausgebrauch bestimmt.

• Falls das Netzkabel beschädigt ist, wenden Sie sichitte an den Hersteller, seinen Kundendienst oder ähnlich qualifizierte Personen, um es zuersetzen und eine Gefährdung zu vermeiden.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden. Kinder dürfen nicht mit dem Gerät halten. Reinigung und Pflege darf nicht von Kindern ohne Aufsicht erfolgen.

• Warning: Bevor möglich Anschlüsse zugänglich werden, müssen samtliche Stromzuleitungen getrennt werden.

Was Sie immer tun sollenen:

• Achtung: Das Gerät und zugängliche Teile konnen während des Betriebs besteht werden. Seien Sie daher vorsichtig, wenn Sie diese Teile berühren müssen. Kinder unter acht Jahren sollen den vom Gerät ferngehalten werden, es sei dess, sie werden permanent beaufsichtigt.
• Für ausreichende Belüftung sorgen, wenn die Abzugshaube zusammen mit Geräten betrieben wird, die Gas oder Benzin verbrennen.
• Es besteht ein Brandrisiko, wenn die Reinigung nicht entsprechend dieser Anweisungen durchgeführt wird.
  Vorschriften zur Abluft müssen befolgt werden.
• Reinigen Sie das Gerät regelmäßig entsprechend der Anweisungen im Kapitel WARTUNG.
• Verwenden Sie aus Sicherheitsgründen für die Montage nur Schrauben in der Höhe, die in dieser Handbuch empfohlen wird.
• Eine detailierte Anweisung zur Reinigung und deren Häufigkeit finden Sie im Abschnitt „Wartung und Reinigung" im Bedienungshandbuch.
  Die Reinigung und Wartung des Gerätesarf von Kindern nicht ohne Aufsicht durchgefuhrt werden.
  Wird die Abzugshaube zusammen mit Geräten betrieben, die nicht durch Strom, sondern durch andere Energiequellen versorgt werden, davon der Unterdruck im Raum 4 Pa (4 x 10-5 bar) nicht übersteigen.
• WARNUNG: Feuergefahr: Keine Gegenstände auf Kochfeldern ablegen.
• Keinen Dampfreiniger verwenden.
• Löschen Sie ein Feuer NIEMALS mit Wasser, sondern schalten Sie das Gerät aus und decken die Flammendann ab, z. B. mit einem Deckel oder einer Löschdecke.

INSTALLATION (ABLUFT NACH DRAUSSEN)

MONTAGE DER V-KLAPPE

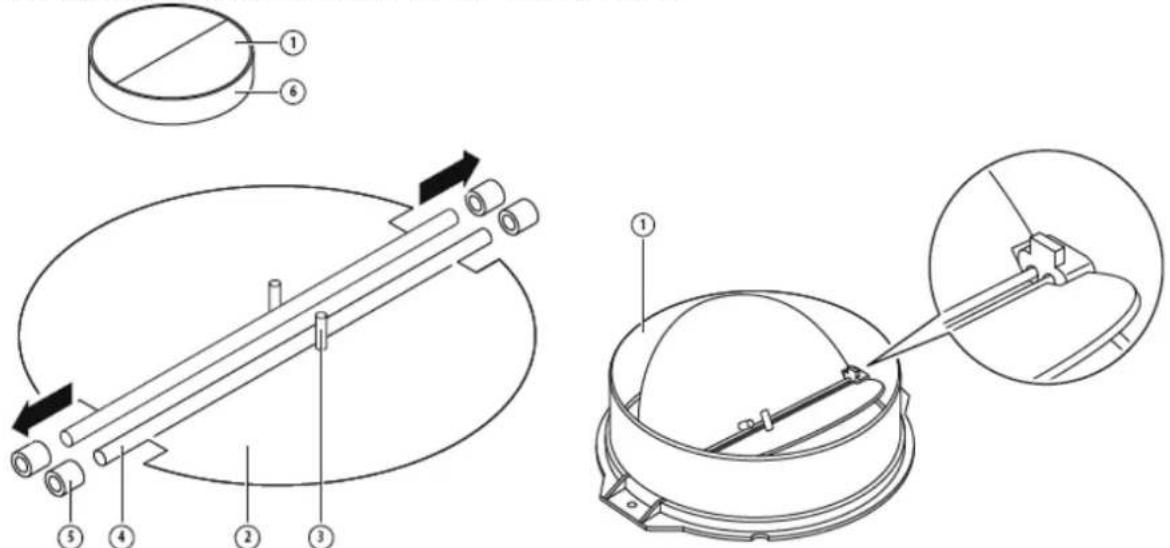

Wenn die V-Klappe „1" nicht an der Abzugshaube montiert ist, montieren Sie die Häften am Korpus. Die Abbildungen dienen lediglich der Veranschaulichung der Montage einer V-Klappe. Der Auslass kann abhängig vom Modell und der Konfiguration variieren.

Vorphensweise fur die Montage der V-Klappe 1:

• Montieren Sie die beiden Teile „2" am Korpus „6".
• Der Stift,3" muss nach oben zeigen.
  Die Achse,4" wird in die Öffnungen,5" am Korpus eingeführt.
  Wiederholen Sie die Schritte fur die zweite Häufe

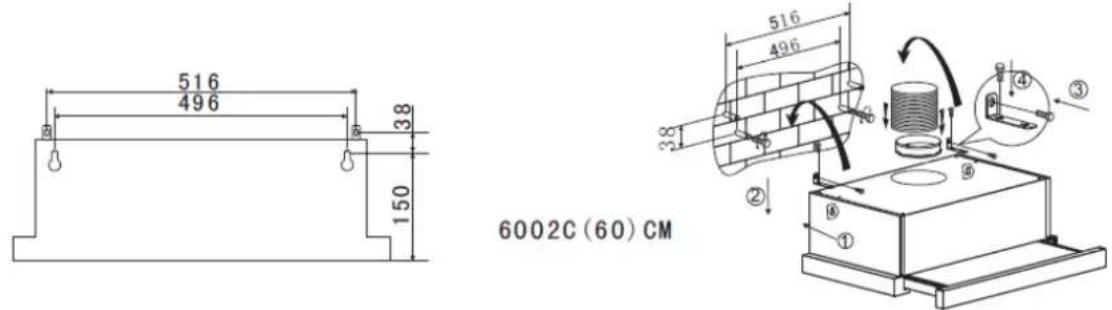

1. Markieren Sie die Bohrlocher für die Aufhängung der Abzugshaube.

1. Montieren Sie die L-Halterung mit zwei Schrauben (4 mm x 10 mm) offen an der Haube.

1. Die Abzugshaube wird mit vier (4) Schrauben (4mm× 30mm) und Dübln montiert. Die Abzugshaube wird mit zwei (2) Schrauben (4mm× 30mm) und Dübeln an der Wand hinter der Haube montiert. Dann wird die Abzugshaube wird mit zwei (2) Schrauben (4mm× 30mm) und Dübeln durch die keine L-Halterung befestigt.

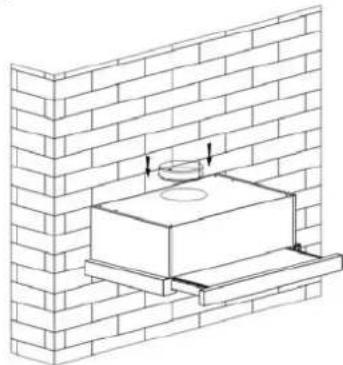

1. Befestigen Sie das Ein-Wege-Ventil am Luftauslass der Abzugshaube.

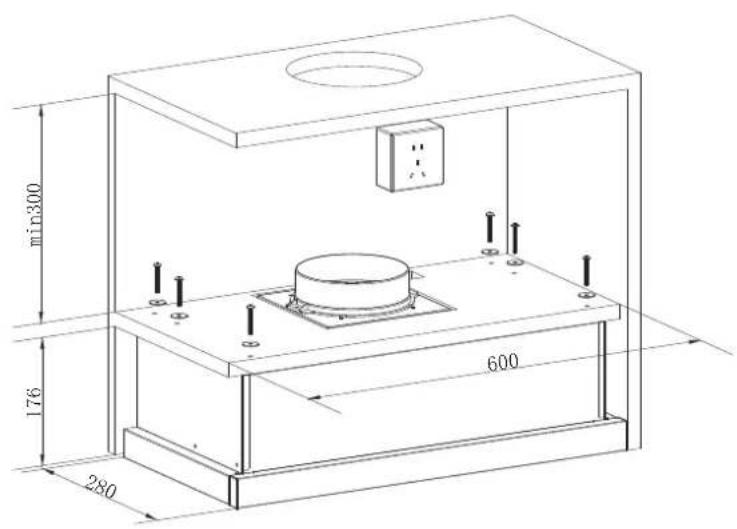

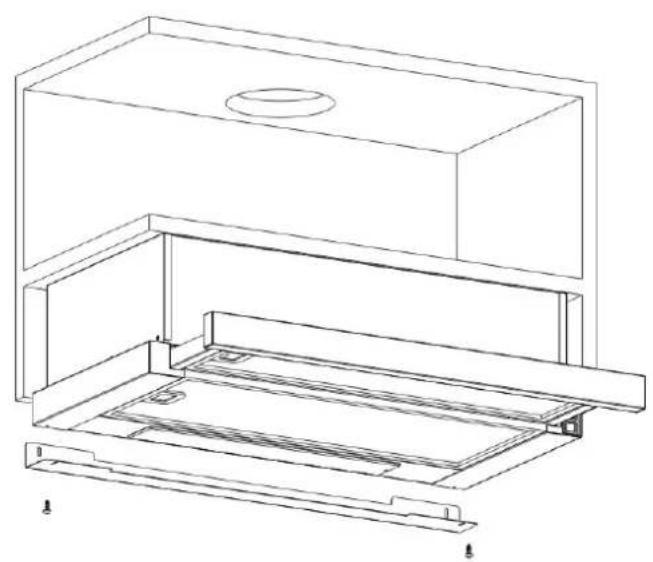

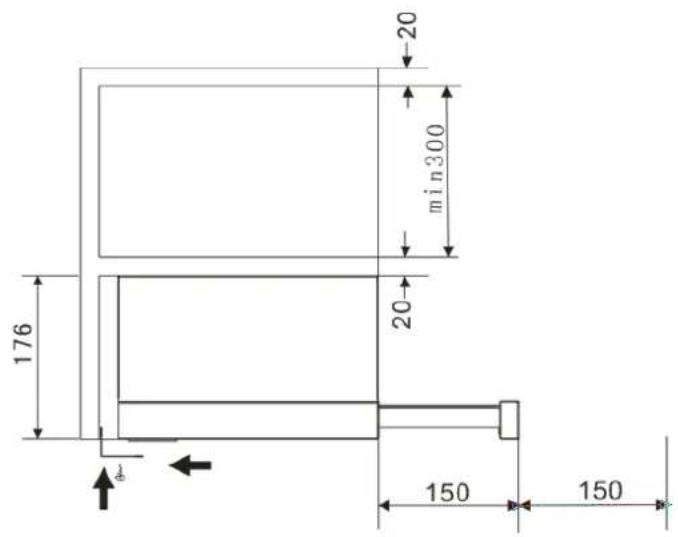

INSTALLATION (Gehäusemontage)

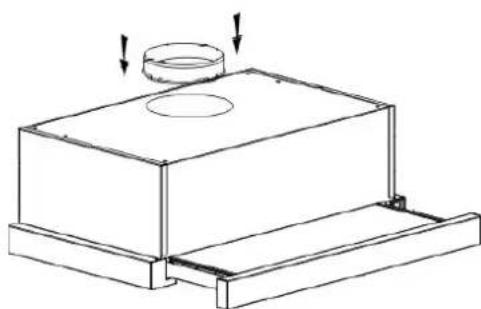

1. Befestigen Sie das Ein-Wege-Ventil am Luftauslass der Abzugshaube.

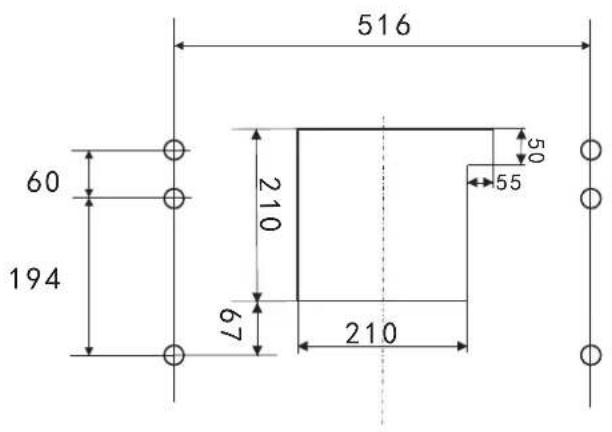

1. Die Abzugshaube wird mit sechs (6) Schrauben (4× 35mm) und Unterlegscheiben am Schrank befestigt.

Bei einer Lücke zwischen Wand und Abzugshaube konnen Sie die L-Halterung mit zwei (2) Schrauben (3mm× 12mm) an der Unterseite der Haube befestigen.

Die L-Halterung kann wahlweise angebracht werden.

Anmerkung: Das Verlängerungsrohr ist nicht im Lieferumfang enthalten.

Verwenden Sie aus Sicherheitsgründen für die Montage nur S chrauben i n der G roße, di e i n thisem Handbuch empfohlen wird.
Werden Schrauben nicht richtig festgezogen oder wird da s Gerät ni cht gemäß di eser Anleitung ei ngebaut, konnen G efahren du rch elektrischen Strom entstehen.

Inbetriebnahme der Abzugshaube

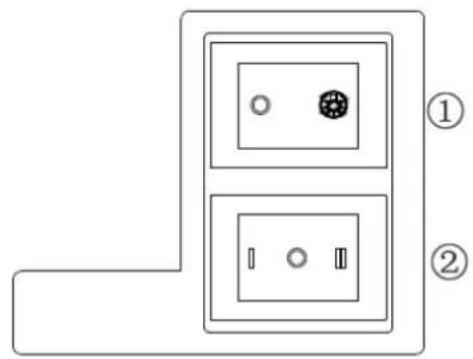

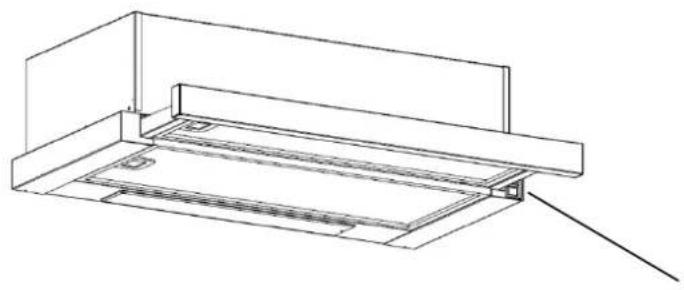

Kippschalter

Kippschalter

1. Den Stecker in die Wandsteckdose stecken.
2. Den Schalter ① auf „0“ drücken, die Lampe leuchtet, Schalter ① auf „0“ drücken. Die Lampe erlischt.
3. Den Schalter ② auf „I“ drücken. Der Motor lauft mit den beiden Drehzahlen „Niedrig-Hoch“. Drücken Sie „0“, um den Motor abzuschalten.
4. Durch Herausziehen der Frontblende wird die Stromversorgung aktiviert. Durch Einschieben wird die Stromversorgung automatisch getrennt.

FEHLERBEHEBUNG

FEHLER	Mögliche Ursachen	Lösung
Licht an, aber Motor lauft nicht.	Ventilator ist ausgeschaltet.	Lüftergeschwindigkeit auswahlen.
	Lüfterschalter defect.	Kundendienstzentrum kontaktieren.
	Motor lauft nicht.	Kundendienstzentrum kontaktieren.
Licht und Motor Funktionieren nicht.	Stromsicherung ist durchgebrannt.	Sicherungen wieder einschalten/austauschen.
	Stromkabel ist lose oder nicht angeschlossen.	Kabel wieder in die Steckdose stecken.Stromversorgung einschalten.
Es tritt Öl aus.	Rückschlagventil und Auslass sind nicht dicht.	Rückschlagventil abnehmer und mit Dichtmaterial abdichten.
	Verbindung zwischen Abzug und Abzugshaube ist undrecht.	Abzug abnehmer und abdichten.
Licht Funktioniert nicht.	Defekte/fehlerhafte Glühbirnen	Glühbirnen gemäß dieser Anleitung austauschen.
Absaugen nicht stark genug.	Abstand zwischen Abzugshaube und Kochfeld ist zu groß.	Abzugshaube erneut mit dem wichtigen Abstand anbringen.
Abzugshaube hangt herunter.	Befestigungsschraube ist nicht fest.	Schraube anziehen, sodass die Abzugshaube wieder gerade hangt.

HINWEIS:

Alle elektrischen Reparaturen thises Geräts müssen der geltenden regionalen und bundesweiten Gesetzgebung entsprechen. Wenn Sie Zweifel haben,

kontaktieren Sie den Kundendienst, bevor sie die oben stehenden Maßnahmen durchführren. Gerät immer zuerst von der Stromversorgung trennen, bevor das Gehäuse geöffnet wird.

WARTUNG UND REINIGUNG

Vorsicht:

• Vor der Wartung oder Reinigung die Abzugshaube von der Stromversorgung trennen. Überprüfen Sie, ob die Abzugshaube ausgeschaltet ist und ob der Stecker aus der Steckdose gezogen ist.

• Da die äußeren Oberflächen empfindlich für Kratzer sind, befolgen Sie diese Reinigungshinweise für ein optimales Ergebnis ohne Beschädigungen.

ALLGEMEINES

Die Reinigung und Wartung sollen erfolgen, wenn das Gerät abgekühlt ist. Keine Alkali- oder säurehaltigen Mittel (Zitronensaft, Essig usw.) auf der Oberfläche hinterlassen.

EDELSTAHL

Die Oberfläche aus Edelstahl muss regelmäßig (z. B. wöchentlich) gereinigt werden, damit sie lange hält. Mit einem weichen Tuch abrocknen. Es kann ein spezieller Edelstahlreiniger verwendet werden.

HINWEIS:

Wischen Sie immer in der Richtung der Körnung des Edelstahls, sodass keine unschönen Kratzmuster entstehen.

OBERFLÄCHE DES BEDIENFELDS

Das eingelassene Bedienfeld kann mit warmem Seifenwasser gereinigt werden. Das saubere Tuch vor dem Reinigen gut ausdrücken. Restliche Feuchtigkeit mit einem weichen trockenen Tuch abreiben.

Wichtig

Verwenden Sie neutrale Reinigungsmittel und keine aggressiven Chemikalien oder Scheuermittel, da diese die Oberfläche angreifen und ggf. die Aufdrucke auf und am Bedienfeld entwickelt werden; zudem verfällt die Garantie.

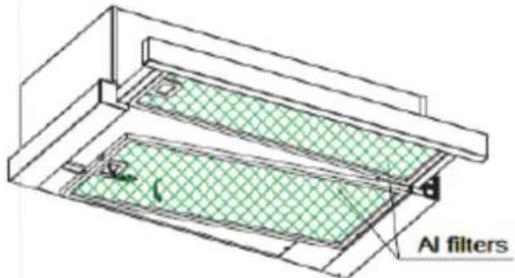

FETTFILTER

Die Netzfilter konnen von Hand gereinigt werden. Filter in Wasser mit fettlosendem Reiniger eintauchen und zirka drei Minuten lang wirken setzen. Dann vorsichtig mit einer weichen Bürste abbürsten. Nicht zu viel Druck ausüben, da dies die Filter beschädigen kann. (An der Luft, nicht in direktem Sonnenlicht, trocknen setzen.)

Filter sollen getrennt von anderen Kuchenutensilien gereinigt werden. Eine Verwendung von Klarspuler wird nicht empfohlen.

EINSETZEN DER FETTFILTER

• So setzen Sie die Filter in vier Schritten ein:
• Setzen Sie die Filter in die Schlitze an der Rückseite der Abzugshaube ein.
• Drücken Sie auf den Knopf am Filtergriff.
• Lassen Sie den Griff los, sobald sich der Filter in der richtigen Position befindet.
• Setzen Sie alle Filter auf diese Weise ein.

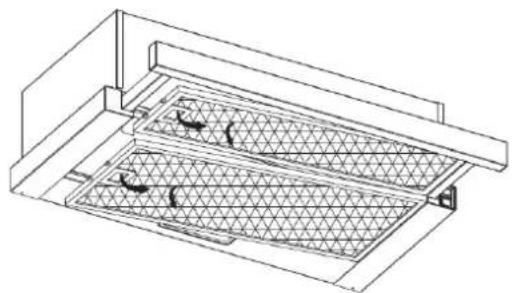

KOHLEFILTER – nicht im Lieferumfang enthalten

Aktivkohlefilter schlieben unangenehme Gerüche ein. Normalerweise sollen ein Aktivkohlefilter entsprechend der Kochgewohnheiten alle drei bis sechs Monate gewechselt werden. Den Aktivkohlefilter wie folgt einsetzen:

(1) Das Gleitset der Haube zur Seite schieben.
(2) Der Fettfilter muss zuerst abgenommen werden. Die Sperre drücken und nach untenziehen.

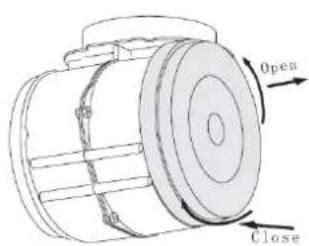

(3) Den Aktiykohlefilter im Uhrzeigersinn drehen, um ihn herauszunehmen.
(4) Den neuen Aktivkohlefilter einsetzen.

HINWEIS:

• Prufen Sie, ob der Filter safer verankert ist. Anderenfalls kann er Herausfallen und gefährliche Unfälle verursachen.
• Bei Verwendung eines Aktivkohlefilters wird die Absaugkraft herabgesetzt.

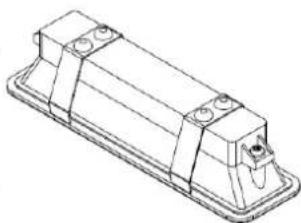

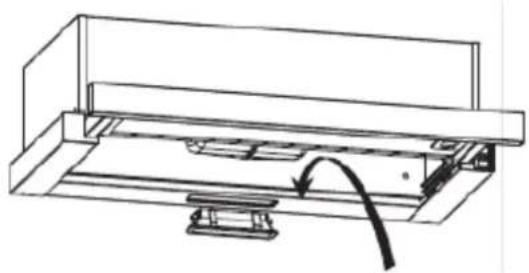

AUSTAUSCH DER LEUCHTMITTEL

Wichtig:

Die Lam pe m uss durch den H ersteller, s einen Kundendienstmitarbeiter od er ahn lich qual ifizierte Fachleute ausgetauscht werden.

Gerät immer von der S tromversorgung t rennen, bevor R einigungs-, W artungs- oder Reparaturarbeiten am G erät dur chgeführt werden. Leuchtmittel vor dem Entfernen vollständig abkühlen halten, bevor sie angefasst wird.

Leuchtmittel mit einem Tuch oder mit Handschuhen wechseln, damit kein S chweiß dam it in Berührung kommt. Dies ka nn di e L ebensdauer der Lampe verkurzen.

(1) Das Gerät ausschalten und ausstecken.
(2) Das Gleitset der Haube zur Seite schiben.
(3) Der Fettfilter muss zuerst abgenommen werden. Die Sperre drücken und nach untenziehen.
(4) Gegen eine Lampe desselben Typs austauschen: 110-240 V-50 Hz, max. 2 W LED

• ILCOS D Bezeichnung für diese Lampe lautet: DBS-2/65-H-120/33.
  Max Wattzahl: 2 W
• Spannungsbereich: AC 110-240 V

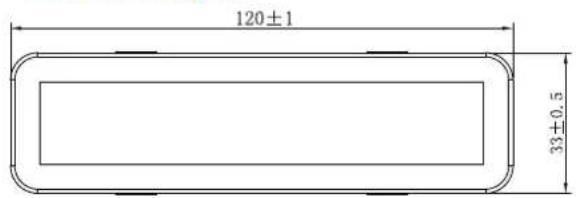

• Abmessungen:

UMWELTSCHUTZ:

Dieses Gerät ist entsprechend der EU-Richtlinie 2012/19/EG für Elektro- und Elektronik-Altgeräte 2013 für Elektro- und Elektronik-Geräte (WEEE) gekennzeichnet. Unter die WEEE fallende Elektro- und Elektronik-Altgeräte enthalten sowohl umweltschädliche Stoffe (die negativen Folgen für die Umwelt verursachen) als auch wiederverwendbare Grundstoffe. Es ist wichtig, dass die Elektro- und Elektronik-Altgeräte einer spezifischen Behandlung unterzogen werden, um die Schadstoffe korrekt zu entfernen und zu entsorgen und alle Materialien zurückzugewinnen. Jeder kann dazu beitragen, dass Altelektrogeräte nicht zu einem Umweltproblem werden. Daher sollen denbedingt eine grundregeln beachucht werden:

• Elektro- und Elektronik-Altgeräte)dürfen nicht als Hausmüll entsorgt werden;
• Elektro- und Elektronik-Altgeräte sollen in speziellen Sammelstellen entsorgt werden, die von der Stadtverwaltung oder einem registrierten Unternehmen verwaltet werden.

In vielen Ländern sind inländische Sammlungen für große Elektro- und Elektronik-Altgeräte verfügbar. Bei Kauf eines neuen Geräts konnen Altgeräte möglicherweise an Handler, die einen kostenlosten 1-zu-1-Umtausch vornehmen müssen, zurückgegeben werden, solange das Gerät dem selbst Typ entspricht und über die gleichen Funktionen wie das bereitgestellte Gerät verfügbar.

HINWEIS:

Im Folgenden wird erläutert, wie die Umwelt durch den Kochvorgang möglichst weniger belastet wird (z. B. Energieverbrauch).

(1) Die Abzugshaube an einem gut belufteten Ort installieren.
(2) Abzugshaube regelmäßig reinigen, sodass die Lüftung nicht blockiert wird.
(3) Das Licht an der Abzugshaube nach dem Kochen immer ausschalten.
(4) Abzugshaube nach dem Kochen immer ausschalten.

INFORMATIONEN FÜR EINE DEMONTAGE

Das Gerät nur wie in der Benutzieranleitung beschreiben öffnen oder aufschrauben. Der Verbraucher soll das Gerät nicht vollständig in seine Einzelteile zerlegen. Am Ende seiner Lebensdauer das Gerät nicht mit dem Hausmüll entsorgen. Informieren Sie sich bei der örtlichen Behörde oder beim Abfallentsorger, wie Ihr Gerät entsorgt werden muss.

HHT/6x300/2X/1

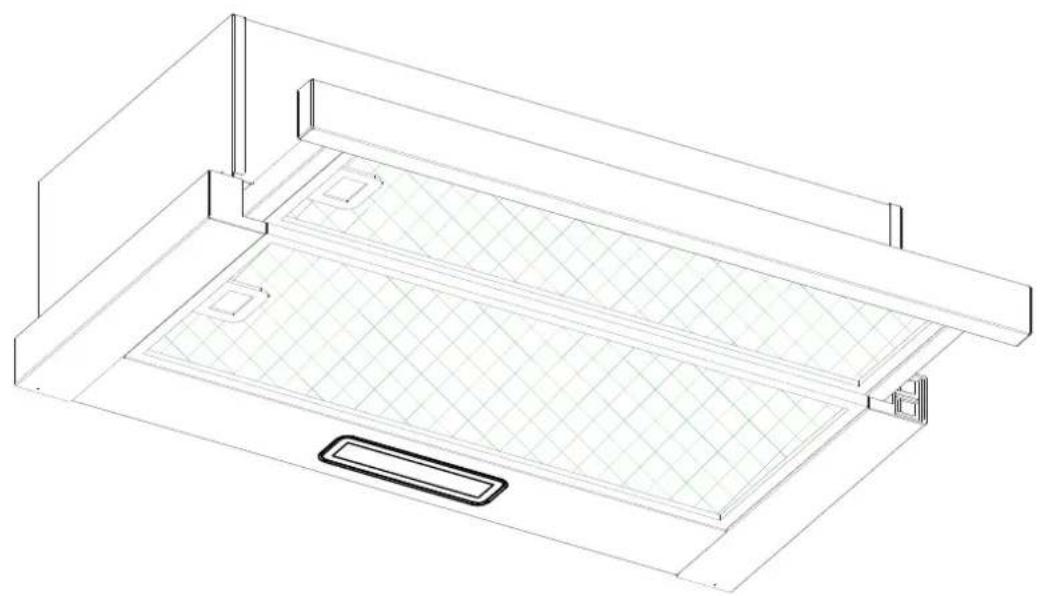

Hotte aspirante Manuel d' instruction
