BEDIENUNGSANLEITUNG VEH120161 VESTEL

DE Einbau Elektroherd / Gebrauchsanweisung

Vielen Dank, dass Sie sich für diesen Produkt entschieden haben.

These Gebrauchsanweisung enthalt wichtige Sicherheitshinweise sowie Hinweise zum Gebrauch und der Wartung Ihres Gerätes. Lesen Sie diese Gebrauchsanweisung vor der ersten Benutzung des Geräts aufmerksam durch, und bewahren Sie sie sorgfältig auf.

Symbol Typ	Bedeutung
A	WARNUNG Gefahr von schweren Verletzungen oder Lebensgefahr
4	GEFAHR EINES ELEKTRISCHEN SCHLAGES	Gefährliche Spannung
A	BRANDGEFAHR Warnung: Brandgefahr / entflammbare Materialien
!	ACHTUNG Gefahr von Personen- und Sachschäden
	WICHTIG / HINWEIS Bestimmungsgemäß Verwendung des Gerätes

INHALT

1. SICHERHEITSHINWEISE 3
   1.1 Allgemeine Sicherheitshinweise 3
   1.2 Hinweise zum Aufstellen und Anschlieben 6
   1.3 Wahrend des Betriebs 7
   1.4 Warnhinweise zur Reinigung und Wartung 8
   2.Installation und Vorbereitung fur den Gebrauch 11
   2.1 Hinweise fur den Installateur 11
   2.2 Einbauend der Geräte 11

Einbauendes Kochfeldes mit Kochplatten (Massekochfeld) 12
2.3 Elektrischer Anschluss und Sicherheitshinweise 13
3.PRODUKTMERKMALE 15
4.Verwenden des Produkts 17
4.1 Kochfeld-Einstellknöpfte 17
4.2 Backofen-Einstellknöpfe 17
4.3 Zubehor 18
5.REINIGUNG UND WARTUNG 19
5.1 Reinigung 19
6.FEHLERBEHEBUNG UND TRANSPORT 22
6.1Fehlerbehebung 22
6.2 Transport 22
7. TECHNISCHE DATEN 23
7.1 Energieblatt 23

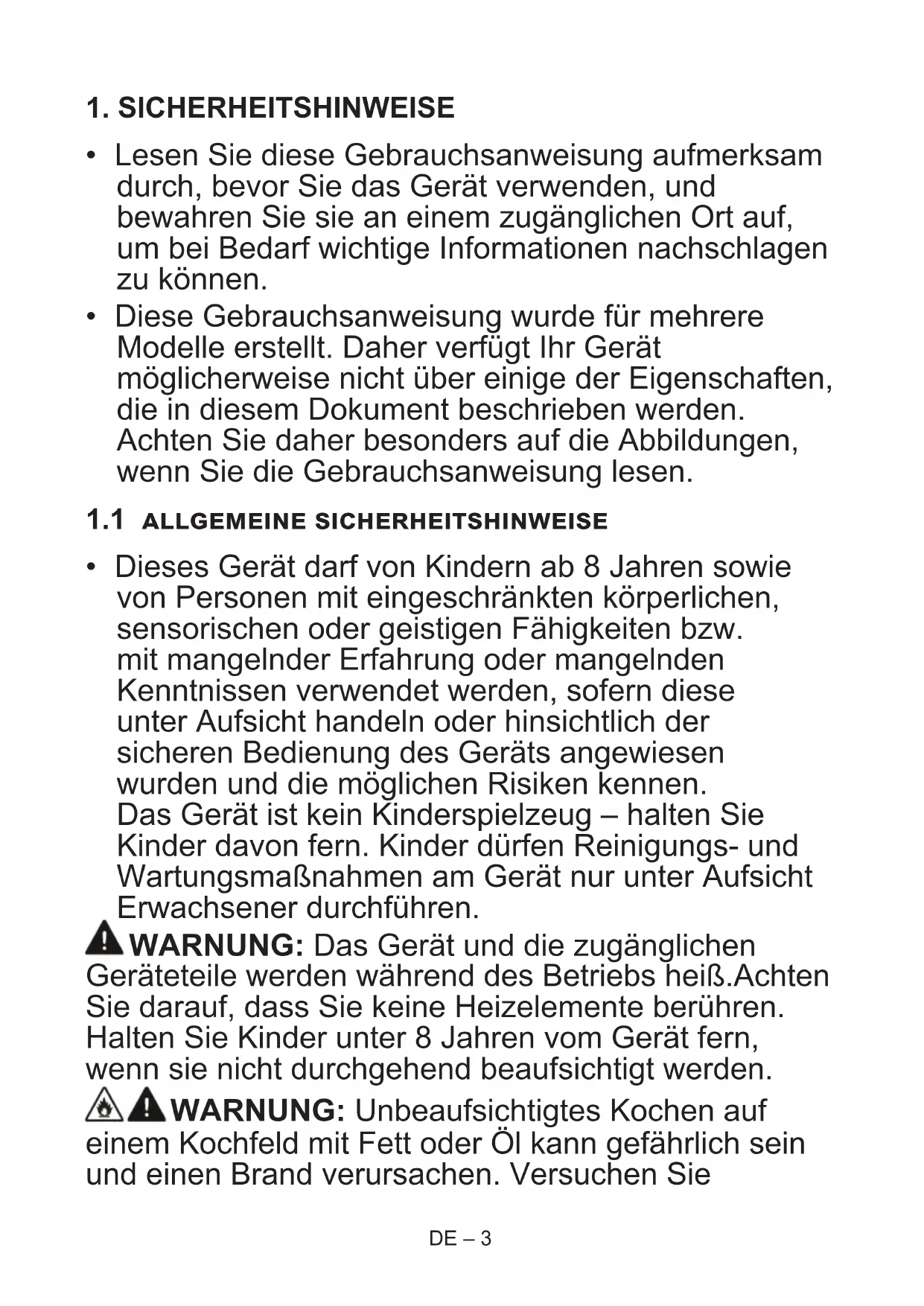

1. SICHERHEITSHINWEISE

• Lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät verwenden, und bewahren Sie sie an einem zugänglichen Ort auf, um bei Bedarf wichtige Informationen nachschlagen zu können.
• These Gebrauchsanweisung wurde für mehrere Modelle erstellt. Daher verfügt Ihr Gerät möglicherweise nicht über einige der Eigenschaften, die in thisem Dokument beschrieben werden. Achten Sie daher besonders auf die Abbildungen, wenn Sie die Gebrauchsanweisunglesen.

1.1 ALLGEMEINE SICHERHEITSHINWEISE

• Dieses Gerätarf von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. mit mangelnder Erfahrung oder mangelnden Kenntnissen verwendet werden, sofern diese unter Aufsicht handeln oder hinsichtlich der sicheren Bedienung des Geräts angewiesen wurden und die möglichen Risiken kennen. Das Gerät ist kein Kinderspielzeug - halten Sie Kinder davon fern. Kinder dürfen Reinigungsa- und Wartungsmaßnahmen am Gerät nur unter Aufsicht Erwachsener durchführung.

WARNING: Das Gerät und die zugänglichen Geräteile werden während des Betriebs heißt. Achten Sie daraufuf, dass Sie keine Heizelemente berühren. Halten Sie Kinder unter 8 Jahren vom Gerät fern, wenn sie nicht durchgehend beaufsichtigt werden.

WARNING: Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett oder Öl kann gefährlich sein und einen Brand verursachen. Versuchen Sie

NIEMALS einen Brand mit Wasser zu Löschen.
Schalten Sie stattdessen den Herd aus, und bedecken Sie die Flamme mit einem Deckel oder einer Feuerdecke.

VORSICHT: Die Garvorgang muss überwacht werden. Ein kurzfristiger Garvorgang muss ständig überwacht werden.

WARNING: Brandgefahr: Legen Sie keine Gegenstände auf dem Kochfeld ab.

A W A R W A R N U N G: Hat die Oberfläche Sprunge, müssen Sie das Gerät sofort ausschalten. Es besteht Stromschlaggefahr.

• Entfernen Sie bei Kochfeldern mit Abdeckung vom dem Öffnen der Abdeckung alle darauf vorhandenen Verunreinigungen (verschüttetes Kochgut). Lassen Sie die Kochfelder stets abkühlen, bevor Sie die Abdeckung schreiben.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

• Das Gerät wird beim Betrieb besteht. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente im Ofeninneren.

• Griffe werden beim Betrieb möglicherweise bereits nach kurzer Zeit frei.

• Griffe werden beim Betrieb möglicherweise bereits nach kurzer Zeit frei.

• Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel oder Schleifvlies, um die Oberflächen von Backöfen zu reinigen. Dabei können Oberflächen zerkratzen, was zum Berstend der Turscheibe oder Schäden an Oberflächen führen kann.

• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.

WARNING: Vergewissern Sie sich vor dem

Austauschen der Lampe, dass das Gerät ausgeschaltet ist, um die Gefahr eines Stromschlags zu vermeiden.

ACHTUNG: Von außen zugängliche Teile konnen beim Kochen oder Grillen heißt werden. Halten Sie keine Kinder vom Gerät fern, wenn diese eingeschaltet ist.

• Das Gerät wurde unter Einhaltung der einschlagigen lokalen und internationalen Normen und Vorschriften hergestellt.

• Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Servicetechnikern durchgeführt werden. Installations- oder Reparaturarbeiten, die von nicht autorisierten Technikern ausgeführten werden, können Sie gefährden. Nehmen Sie keine Änderungen an den Eigenschaften des Herdes vor. Es besteht Unfallgefahr durch Verwendung ungeeigneter Schutzabdeckungen für das Kochfeld.

• Vergewissern Sie sich vor dem Anschluss des Gerätes, dass die lokalen Versorgungsbedingungen (Gasart und Gasdruck im Gasversorgungsznetz und/oder Spannung und Frequenz des Stromnetzes) kompatibel zu den technischen Daten des Gerätes sind. Die technischen Daten für diesen Gerät sind auf dem Typenschild angegeben.

ACHTUNG: Dieses Gerät ist nur zum Kochen von Lebensmitteln, für den Gebrauch im Haushalt sowie ausschließlich zur Verwendung in Innenräumen bestimmt. Es sollte nicht für andere Zwecke oder in einem anderen Anwendungsbereich, z. B. außerhalb vom Haushalt, in einer gewerblichen Umgebung oder zum Beheizen eines Raumes verwendet werden.

• Hebden oder verschieben Sie den Herd nicht durch Ziehen an den Griffen der Backofentür.

• Es wurden alle erforderlichen Maßnahmen ergriffen, um ihre Sicherheit zu gewährleisten. Da das Glas brechen kann, muss beim Reinigen vorsichtig vorgegangen werden, um Kratzer zu vermeiden. Verhindern Sie ein Schlagen oder Klopfen mit Zubehör auf das Glas.

• Stellen Sie sicher, dass das Netzkabel bei der Installation nicht eingeklemmt oder beschädigt wird. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer gleichermaßen qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.
• Lassen Sie Kinder nicht auf die Backofentür klettern oder daraufuf sitzen, während sie geöffnet ist.
  -itte halten Sie Kinder und Tiere von thisem Gerat fern.

1.2 HINWEISE ZUM AUFSTellen UND ANSCHLIESSEN

• Nehmen Sie den Herd erst in Betrieb, nachdem er vollständig installiert wurde.
• Das Gerätarf nur von einem autorisierten Techniker installiert werden. Der Hersteller ist nicht haftbar für Schäden, die durch falsche Aufstellung oder wegen der Installation durch nicht autorisierte Personen verursacht werden.
• Während Sie das Gerät auspacken, sollenn Sie es auf Transportschäden überprüfen. Falls Sie einen Schaden feststellen, verwenden Sie das Gerät nicht, sondern setzen Sie sich umgehend mit einem qualifizierten Kundendienst in Verbindung. Da die für die Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor usw.) für Kinder gefährlich sein konnen, sollenn Sie diese einsammeln und(sofort entsorgen.

Schützen Sie das Gerät vor Umwelterinflüssen. Setzen Sie es niemals Einflüssen wie Sonne, Regen, Schnee, Staub oder hoher Feuchte aus.
- Die das Gerät umgebenden Materialien (z. B. Schrank) müssen in der Lage sein, einer Temperatur von mindestens 100^ standzuhalten.
- Das Gerätarf zur Vermeidung von Überhitzungen nicht hinter einer dekorativen Tur installiert werden.

1.3 WÄHREND DES BETRIEBS

• Wenn Sie den Backofen das erstee Mal einschalten,nehmen Sie möglichwerse einen leichten Geruch wahr. Das ist vollkommen normal. Der Geruch ruhrt von den Isoliermaterialien und den Heizelementen her. Deshalb sollen den Sie den Backofen vor der ersten Verwendung bei maximaler Temperatur fur 45 Minuten leer betreiben. Sorgen Sie in dieser Zeit fur eine grundliche Beluftung der Umgebung, in welcher der Herd installiert ist.
• Gehen Sie vorsichtig vor, wenn Sie die Backofentür während oder nach dem Kochen öffnen. Es besteht Verbrennungsgefahr durch den bereits Dampf, der beim öffnen aus dem Backofen entweicht.
• Stellen Sie während des Betriebs keine entflammbaren oder brennbaren Materialien in das Gerät oder in die Nähe des Gerätes.
• Verwenden Sie immer Topfhandschuhe, um das Gargut aus dem Backofen zunehmen bzw. hineinzulegen.

Lassen Sie den Herd beim Kochen mit festen oder flüssigen Fetten niemals unbeaufsichtigt. Diese können bei sehr hohen Temperatures in Brand geraten. Gießen Sie niemals Wasser in brennendes Fett oder Öl. Schalten Sie stattdessen den Herd aus,

unddeckenSie diePfannemitihremDeckeloder einerFeuerdecke zu.

• Stellen Sie Pfannen immer mittig auf die Kochzone, und drehen Sie die Griffe in eine sichere Position, damit sie nicht angestoßen werden oder sich verfangen.
• Wenn das Gerät längerere Zeit nicht benutzt wird, schalten Sie den Netzhausptschalter aus. Schreiben Sie bei längerer Nicht-Verwendung auch das Gasventil.
• Achten Sie stets darauf, dass die Einstellknöppe in der Stellung „0" (Aus) stehen, wenn das Gerät nicht verwendet wird.
  Die Backbleche kippen nach unter, wenn sie herausgezogen werden. Sorgen Sie dafür, dass keinheits Gargut verschüttet wird oder heruntertropft, wenn Sie es aus dem Backofen hersausnahmen.
• Belasten Sie die Backofentür nicht, wenn sie geöffnet ist. Dabei kann sich die Backofentür verziehen, oder sie kann beschädigt werden.
• Legen Sie keine schweren oder brennbaren Gegenstände (z. B. Nylon, Plastiktüten, Papier, Textilien, usw.) in die Schublade. Dies gilt auch für Kochgeschirr mit Kunststoffzubehör (z. B. Griffe).
• Hangen Sie keine Handtücher, Geschirrtücher oder Textilien auf das Gerät oder an die Griffe.

1.4WARNHINWEISE ZUR REINIGUNG UND WARTUNG

• Vergewissern Sie sich, dass die Spanningsversorgung zum Gerät Netzseitig unterbrochen ist, bevor jegliche Reinigungsd oder Wartungsarbeiten durchgeführt werden.

• Entfernen Sie nicht die Einstellknöppe, um das Bedienfeld zu reinigen.

• Um einen ordnungsgemäßen Betrieb sowie die größtmögliche Sicherheit für Ihr Gerätsicherzustellen, empfehlen wir, stets Original-Ersatzteile zu verwenden und bei Bedarf stets einen autorisierten Kundendienst zu rufen.

CE-Konformitätserklärung

C E Unsere Produkte entsprechen den geltenden EG-Richtlinien, -Beschlüssen und -Verordnungen sowie den Anforderungen der Normen, auf die verwiesen wird.

Dieses Gerät wurde ausschließlich für das Kochen zu Hause ausgelegt. Jegliche andere Verwendung, wie das Beheizen eines Raumes, ist unsachgemäß und gefährlich.

Die Gebrauchsanweisungen gelten für mehrere Modelle.Möglicherweise gibt es Abweichungen zwischen der Gebrauchsanweisung und Ihr Modell.

Entsorgung von Altgeräten

Das Symbol auf dem Gerät oder der Verpackung weist daraufhin, dass these Gerät nicht in den Hausmüll führt. Es muss stattdessen an die entsprechende Sammelstelle für das Recycling von

elektrischen und elektronischen Geräten übergeben werden. Indem Sie sicherstellen, dass these Gerät ordnungsgemäß entsorgt wird, halten Sie bei der Vermeidung möglicher negativer Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung entstehen können. Wenden Sie sich für weitere Informationen hinsichtlich Wiederverwertung und Recycling des Gerätes an die zuständigen Behörden vor Ort, an die städtische Müllabfuhr oder an ihren Fachhändler, bei

dem Sie das Gerät erworben haben.

2. Installation und Vorbereitung für den Gebrauch

WARNING:Das Gerät muss von einem autorisierten Servicemitarbeiter oder einem qualifizierten Techniker gemäß den Hinweisen in dieser Gebrauchsanweisung und unter Einhaltung der geltenden lokalen Vorschriften installiert werden.

• Eine unsachgemäß Installation kann zu Personen- und Sachschäden führen, für die der Hersteller keine Haftung übernimmt und die nicht von der Garantie abgedeckt sind.
• Überprüfen Sie vor der Montage des Geräts, dass der vom Energieversorger geleiferte Strom (elektrische Spannung und Frenz) mit der Einstellung des Geräts kompatibel ist. Die Anschlusswerte für diese Gerät sind auf dem Typenschild angegeben.
  Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien und Normen sind einzuhalten (Sicherheitsbestimmungen, sach- und ordnungsgemäßes Recycling usw.).

2.1 HINWEISE FÜR DEN INSTALLATEUR Allgemeine Hinweise

• Nachdem Sie die Verpackung von dem Gerät und dem Zubehör entfernt haben, vergewissern Sie sich, dass keine Schäden vorhanden sind. Wenn Sie einen Schaden vermuten, verwenden Sie das Gerät nicht, und wenden Sie sich umgehend an einen autorisierten Servicemitarbeiter oder einen qualifizierten Techniker.
• Stellen Sie sicher, dass sich in der direkten Höhe des Gerätes keine entzündlichen oder brennbaren Materialien wie Gardinen, Öl, Kleidung usw. befinden, die in Brand geraten können.
  Die Arbeitsplatte und Mobel, die das Gerät umgeben, müssen aus Materialien gefertigt sein, die Temperatren von über 100^ standhalten konnen.

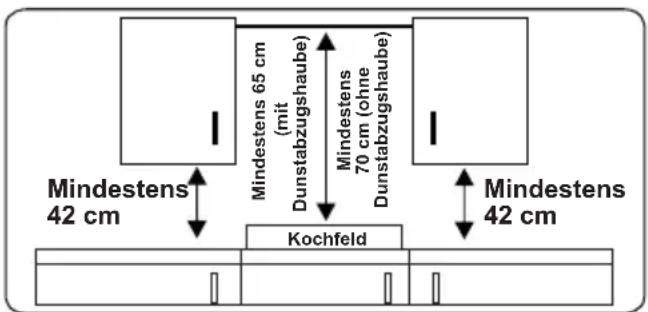

• Wenn über dem Gerät eine Dunstabzugshaube oder ein Schrank montiert werden sollen, muss der Sicherheitsabstand zwischen der Kochfeldoberfläche und jeglichem

Schrank/jeglicher Dunstabzugshaube den in der Abbildung unten aufgeführten Werten entsprechen.

Das Gerät sollte nicht direkt über einem Geschirrspüler, einem Kühlschrank, einem Gefrierschrank, einer Waschmaschine oder einem Wäschetrockner installiert werden.

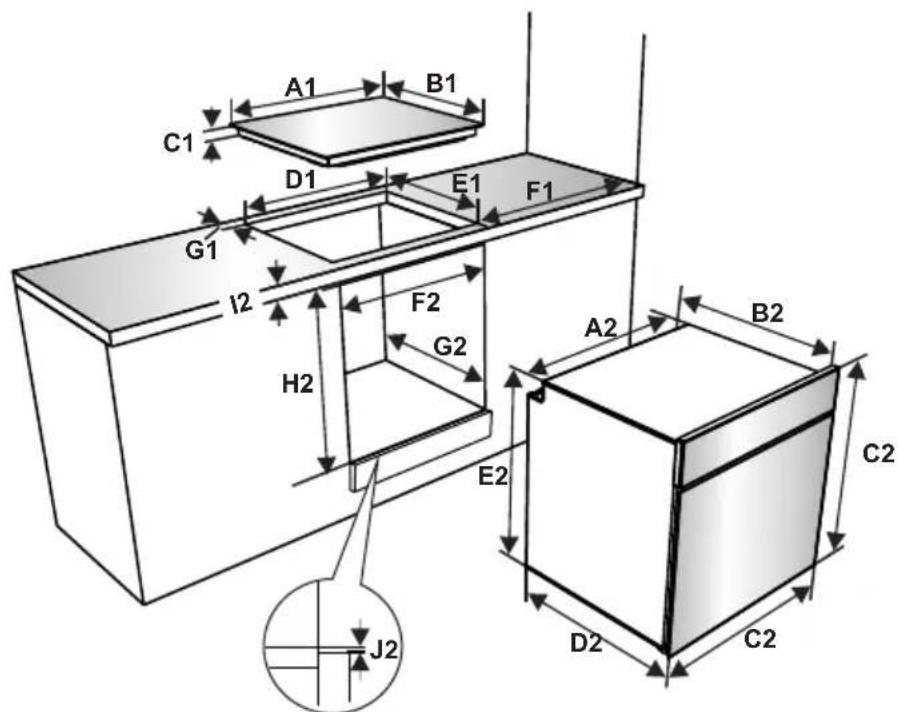

2.2 EINBAUEN DER GERÄTE

Die Geräte werden mit Montagekits gefleert und können in eine Arbeitsplatte mit geeigneten Abmessungen eingebaut werden. Die Einbaumaße des Kochfeldes und des Backofens sind in der Tabelle unter aufgeführrt.

Einbaumaße für Kochfeld mit Kochplatten (Massekochfeld)

A1 (mm) 5	80 E1 (mm)	490
B1 (mm) 5	10 min. F1	(mm) 50
C1 (mm) 4	0 min. G1	(mm) 50
D1 (mm) 5	60

Einbaumaße für Glaskeramikkochfeld

A1 (mm) 5	90 E1 (mm)	490
B1 (mm) 5	20 min. F1	(mm) 50
C1 (mm) 4	1 min. G1	(mm) 50
D1 (mm) 5	60

Einbaumaße für Backofen

A2 (mm)	557 E2 (mm)	574
B2 (mm)	550	min. F2 (mm)	560-580
C2 (mm)	595	min. G2 /J2 (mm)	555/5
D2 (mm)	575 H2 (mm)	600
I2(mm)	25

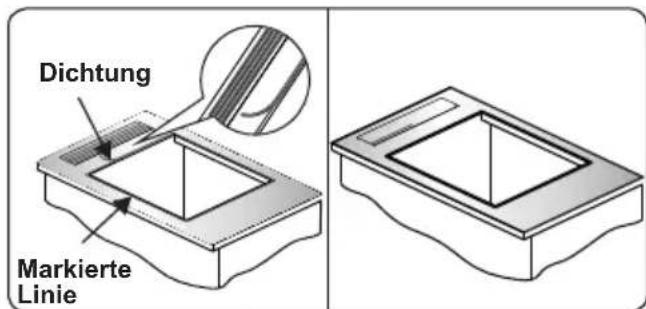

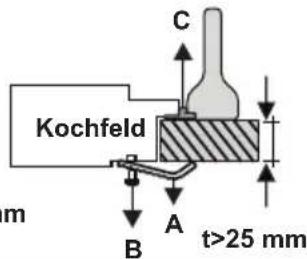

Einbau den Kochfeldes mit Kochplatten (Massekochfeld)

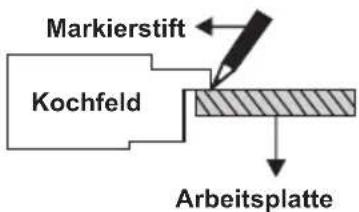

• Das Kochfeld in den Ausschnitt legen. Die Position des Kochfeldes auf der Arbeitsplatte anziehnen.

Das Kochfeld wieder herausnahmen. Das Dichtband umlaufend auf die angezeichnete Linie kleben. Sicherstellen, dass die Linie mittig zur Klebedichtigung verlauft. Sicherstellen, dass die Stoffstellen an den Ecken überlappen und dass die Klebedichtigung durchgangig verlauft.

Das Kochfeld in den Ausschnitt einsetzen und mit den Befestigungsklammern (A) und den Schrauben (B) in Einbaulage befestigen.Die Position der Befestigungsklammern an die Stärke der Arbeitsplatte anpassen,und die Schrauben gleichmäßig festziehen. Vorsichtig jegliches überstehende Klebe-Dichtmaterial umlaufend um das Gerät herum abschreiben.

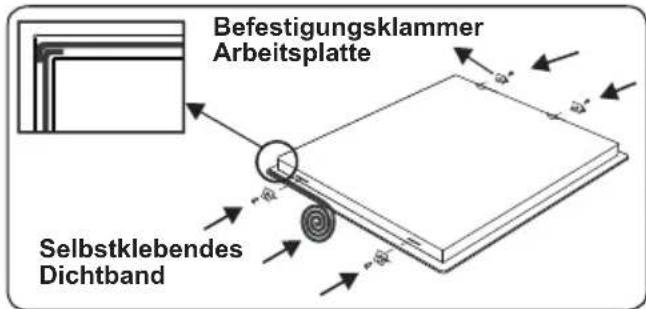

Einbauendes Glaskeramikkochfeldes

Dasmitgelieferte,einseitig

selibstklebende Dichtband umlaufend um die Unterkante der Kochfeldoberfläche herum aufkleben. Dabei nicht dehnen.

Die vier Befestigungsklammern für die Arbeitsplatte an den Seiten des Gerätes festschrauben.
Das Gerät in den Ausschnitt einsetzen.

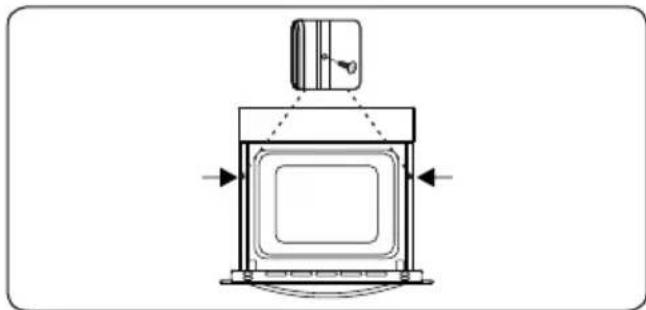

EinbauendesBackofens

Nachdem alle elektrischen Anschlüsse ausgeführrt wurden, den Backofen in den Einbauschrank einschieben. Die Backofentür öffnen, und die 2 Schrauben in die Löscher im Rahmen des Backofens einschrauben. Bei an der Schrankoberfläche anliegendem Geräterahmen die Schrauben festziehen.

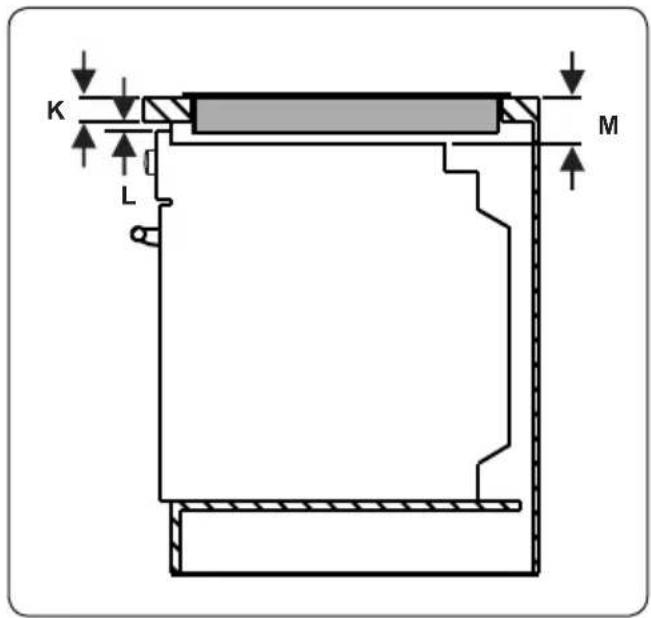

Wenn der Ofen unter einem Kochfeld installiert ist:

Die Dicke der Arbeitsplatte, die Abstände zwischen dem Kochfeld und dem Ofen müssen den Angaben in den Abbildungen für die Luftzirkulation entsprechen.

min. K (mm) 25 min. M (mm) 49
min. L (mm) 5

2.3 ELEKTRISCHER ANSCHLUSS UND SICHERHEITSHINWEISE

WARNING: Der elektrische Anschluss des Gerätes muss von einem autorisierten Servicemitarbeiter oder einer qualifizierten Elektrofachkraft gemäß den Hinweisen in dieser Gebrauchsanweisung und unter Einhaltung der geltenden lokalen Vorschriften durchgeführt werden.

WARNING:Das Gerät muss geerdet sein.

• Vor dem Anschluss des Gerätes an die Spannungsvorsorgung, die Übereinstimmung der Nennspannung des Gerätes (auf dem Typenschild angegeben) mit der anliegenden Netzversorgungsspannung sicherstellen, und die Netzverkabelung muss für die Leistungsaufnahme des Gerätes ausgelegt sein (ebenfalls auf dem Typenschild angegeben).
• Sicherstellen, dass für den Anschluss isolierte Kabel verwendet werden. Bei einem falsch ausgeführten Anschluss kann das Gerät beschädigt werden. Ein beschädigtes Netzkabel darf nur von einer qualifizierten Fachkraft ausgetauscht werden.
  Keine Adapter, Mehrfachsteckdosen und/oder Verlangerungskabel verwenden.
• Das Netzkabel muss von—heifen Teilen

des Gerätes ferngehalten werden und darf nicht gebogen oder gequetscht werden.Andernfalls kann das Kabel beschädigt und ein Kurzschluss verursacht werden.

• Wird das Gerät nicht mit einem Stecker angeschlossen, muss ein allpoliger Trennschalter (mit mindestens 3 mm Kontaktabstand) zwischengeschäftet werden, um die Sicherheitsvorschriften zu erfüllen.
  Das Gerät ist für eine Spannungsvorsorgung mit 220-240 V ~ und 380-415 V 3N~ ausgelegt. Wenn am Anschlussort eine andere Spannungsvorsorgung anliegt, an einen autorisierten Servicemitarbeiter oder eine qualifizierte Elektrofachkraft wenden.
  Das Netzkabel (H05VV-F) muss lang genug sein, damit es auch bei vor dem Einbauschrank stehendem Gerät angeschlossen werden kann.
• Sicherstellen, dass alle Anschlüsse ordnungsgemäß festgezogen sind.
  Das Anschlusskabel mit einer Kabelschelle zugentlasten und die Abdeckung schlieben.

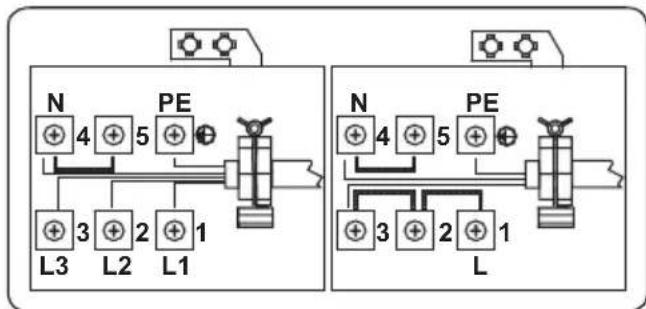

• Der richtige Klemmenanschluss ist auf dem Anschlusskasten dargestellt.

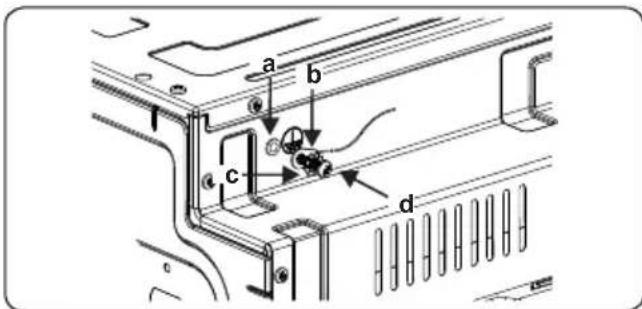

Die Installation des grün-gelben Erdungskabels sollte wie abgebildet mit Hilfe der Schraube und Unterlegscheibe im Dokumentenbeutel erfolgen. Eine zuverlässige Erdung sollte unbedingt bei der Installation des Ofens hergestellt werden.

a	Mutter c Unterlegscheibe
b	Erdungskabel d Schraube

3.PRODUKTMERKMALE

Wichtig: Die Merkmale der einzelnen Produkte können sich untersuchen und Ihr Gerät sieht möglicherweise anders aus als auf den Abbildungen.

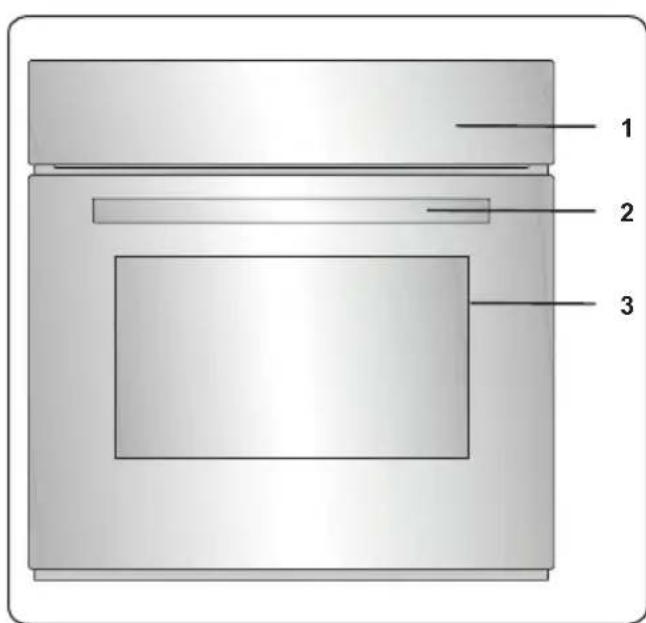

Listeder Komponenten

1.Bedienfeld
2.Backofentürgriff
3.Backofentür

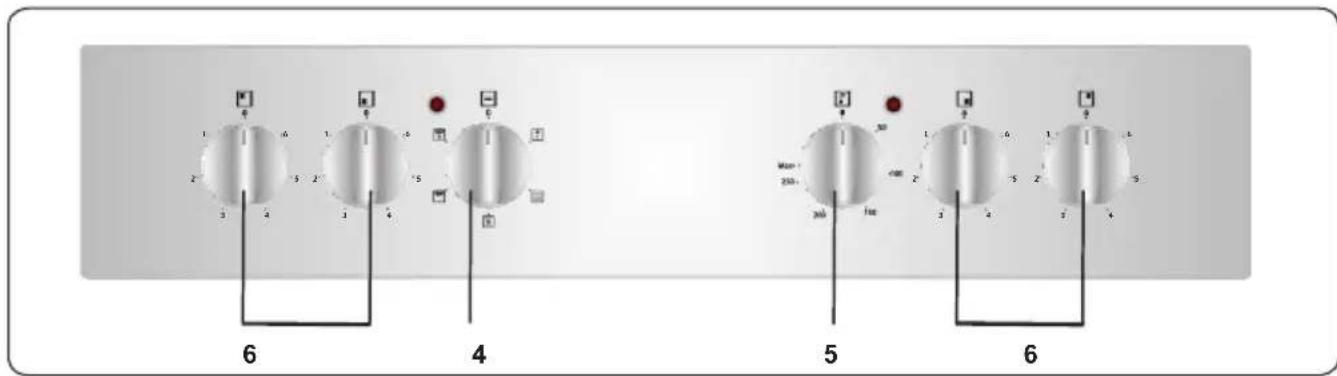

Bedienfeld

1. Einstellknopf für Backofenfunktion
2. Temperatur-Einstellknopf für Backofen
3. Kochfeld-Einstellknop

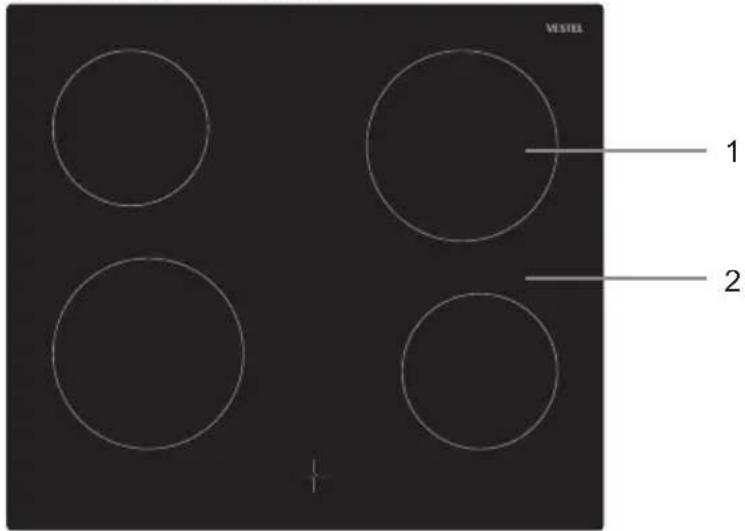

Glaskeramik-Einbauherd
VEK23016 -GK 60.1

1 Einzelkochzone
2 Glaskeramikfläche

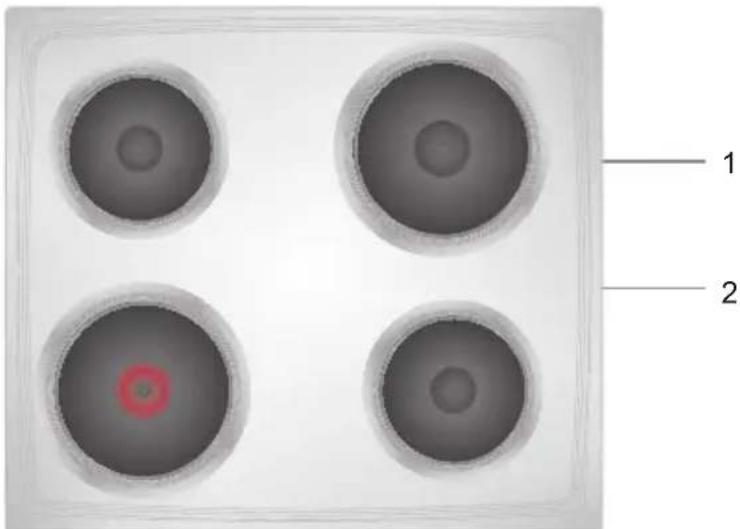

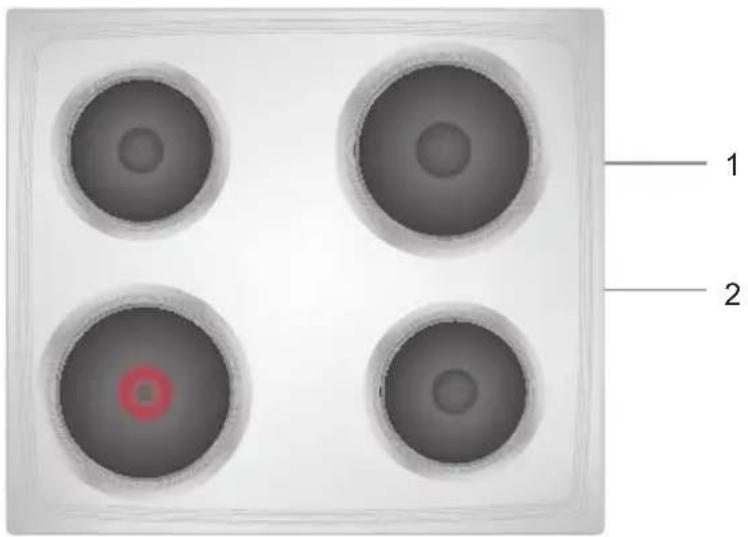

Kochplatte Kochfeld
VEK21016

1-Elektrische Kochplatten
2-Kochfeld

4. Verwendendes Produkts

4.1 KÖCHFELD-EINSTELLKNÖPFE

Glaskeramikkochzone

Die Glaskeramikkochzone wird mit einem Einstellknopf mit 6 Stellungen geregelt.

Drehen Sie den Einstellknopf zur Regelung der Glaskeramikkochzone in die gewünschte Stellung.Neben jedem Einstellknopf befindet sich ein Symbol, das angibt, welche Kochzone uber den jeweiligen Knopf geregelt wird.Uber die Ein/Aus-Leuchte am Bedienfeld wird angezeigt, welche Kochzonen gerade verwendet werden.

Stellung des Einstellknopfes	Funktion
0 Aus-stellung
1 Warmhalten-Stellung
2-3 Niedrigtemperatur-Stellung
4-5-6 Hochtemperatur-Stellung für Kochen/Braten

Wichtig:Die Drehrrichtung der Einstellknöpfe kann sich je nach Produktspezifikation unterscheiden.

4.2 BACKOFEN-EINSTELLKNOPFE

Einstellknopf für Backofenfungtion

Drehen Sie den Einstellknopf auf das

entspruchende Symbol für die gewünschte Garfunktion.Mehr Informationen zu den Funktionen finden Sie im Abschnitt „Backofenkunften".

Temperaturschalter des Backofens

Drehen Sie diesen Knopf, nachdem Sie die Garfunktion eingestellt haben, um die gewünschte Temperatur einzustellen.Daraufhin leuchtet stets die Backofenthermostatleuchte, wenn das Thermostat zum Aufheizen des Backofens oder zum Halten der Temperatur eingeschaltet wird.

Backofenkunften

• Die Funktionen Ihres Backofens können je nach Modell abweichen.

Auftau-Funktion:Die Warnleuchten des Backofens werden eingeschaltet, und der Lüfter gehen in Betrieb. Um die Auftau-Funktion zu

verwenden, legen Sie das Tiefkuhlgericht auf die von unter gesehen dritte Einschubebene des Backofens. Es wird empfohlen, ein Blech unter dem Tiefkuhlgericht zu platzieren, um das beim Schmelzen von Eis entstehende Wasser aufzufangen. Bei dieser Funktion werden die Speisen nicht gegart oder gebacken, sondern lediglich schneller aufgetaut.

Ober- und Unterhitze:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und die Heizelemente fur Ober- und Unterhitze beginnen zu

heizen. Bei Ober- und Unterhitze wird die Wärme so abgestraht, dass das Gargut gleichmäßig gegart wird. Dadurch eignet sie sich hervorragend für Gebäck, Kuchen, Nudelauflauf, Lasagne und Pizza. Es wird empfohlen, den Ofen 10 Minuten lang vorzuheizen und bei dieser Funktion auch nur eine Einschubebene zu verwenden.

Umluft-Funktion:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und die Heizelemente fur Ober- und Unterhitze sowie der

Lüfter gehen in Betrieb. Diese Funktion ist besonderss für das Backen von Gebäck

geeignet.Das Gargut wird über die Heizelemente fur Ober- und Unterhitze im Backofen gegart, und der Lufter zirkuliert die Luft, damit ein leichter Grilleffekt erzielt wird. Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen.

Grill-Funktion:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Grillheizelement beginnnt zu heizen.

These Funktion wird zum Grillen und Rosten von Gargut auf den oberen Einschubebenen des Backofens verwendet. Pinseln Sie den Rost leicht mit Öl ein, damit das Gargut nicht daran haften bleibt, und legen Sie das Gargut auf die Mitte des Rosts.Schieben Sie stets eine Fettpfanne unter dem Gargut ein, um heruntertropfendes Öl oder Fett aufzufangen.Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen.

• Warning: Beim Grillen muss die Backofentür geschlossen bleiben, und die Temperatur sollte auf 190^ gestellt werden.

Grill- und Umluft-Funktion:Das

Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Grillheizelement sowie der Luftentergen in

Betrieb. These Funktion eignet sich hervorragend zum Grillen von voluminöserem Gargut. Verwenden Sie die oberen Einschubebenen des Backofens, pinsen Sie den Rost leicht mit Öl ein, damit das Gargut nicht daran haften bleibt, und legen Sie das Gargut auf die Mitte des Rosts. Schieber den Sie stets eine Fettpfanne unter dem Gargut ein, um heruntertropfendes Öl oder Fett aufzufangen.

Warning:Beim Grillen muss die

Backofentur geschlossen bleiben, und die Temperatur sollte auf 190^ eingestellt werden.

4.3 ZUBEHÖR

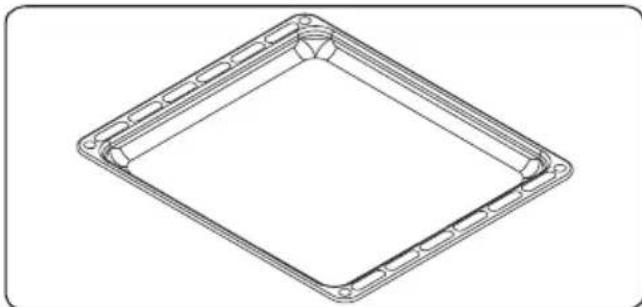

Flaches Backblech

Das flache Backblech eignet sich besonderss zum Backen von Gebäck.

Schieber Sie die Fettpfanne in eine beliebige Einschubebene bis ganz nach hinten ein, um den ordnungsgemäsen Sitz zu gewährleisten.

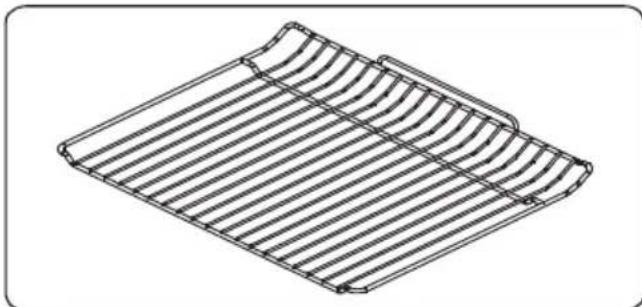

Kombirost

Der Kombirost eignet sich hervorragend zum Grillen oder zum Garen von Gargut in für Backöfen geeignetem Kochgeschirr.

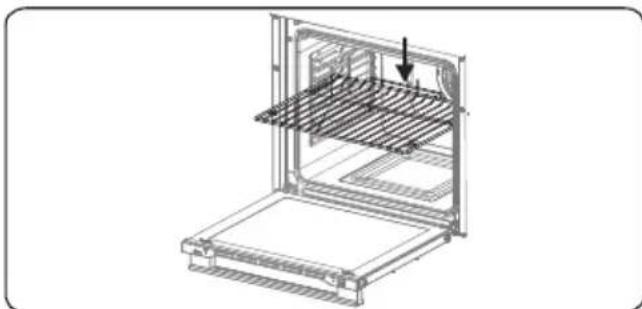

Warning: Setzen Sie

Setzen Sie den Kombirost in die passende Einschubebene in den Garraum ein, und schieben Sieihn bis ganz nach hinten durch.

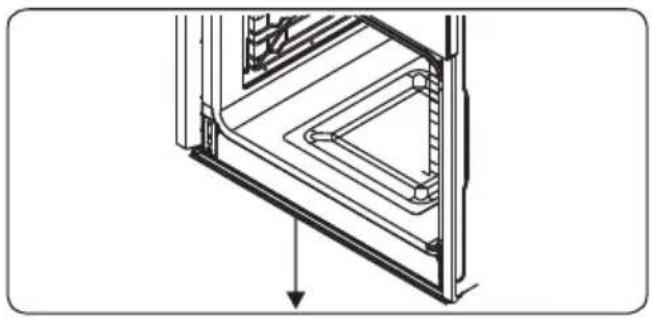

Wasserablauf

In einigen Garsituationen kondensiert Wasser an der Innenschibe der Backofentur.Dies ist keine Fehlfunktion des Gerates.

Öffnen Sie die Backofentür bis zur Grillposition und halten Sie sie ca. 20 Sekunden in dieser Stellung.

Dabei tropfth das Wasser in den Wasserablauf.

Lassen Sie den Backofen abkühlen, und

wischen Sie die Innenseite der Backofentür mit einem trockenen Tuch ab. Diese Vorgehensweise muss regelmäßig angewendet werden.

5. REINIGUNG UND WARTUNG

5.1 REINIGUNG

WARNING: Schalten Sie das Gerät vor der Reinigung aus, und{lassen Sie abkühlen.

Allgemeine Hinweise

Vor der Verwendung an Ihrem Gerät prufen, ob die verwendeten Reinigungsmittel geeignet sind und vom Hersteller empfohlen werden.
- Ausschließlich Reinigungsgel oder -flüssigkeiten verwenden, die keine Partikel enthalten.Keine atzenden (korrosiven) Gels, Scheuerpulver, Stahlwolle oder harten Gegenstände verwenden, da diese die Herdoberfläche beschädigen können.

Keine Reinigungsmittel mit Partikeln verwenden, da dadurch Glasoberflächen, emailierte

Oberflächen und/oder lackierte Oberflächen an Ihr Gemärbeteschädigt werden können.

• Wenn Flüssigkeiten überlaufen, diese sofort entfern, um Beschädigungen an Teilen zu vermeiden.

Keine Teile des Gerätes mit einem Dampfstrahlreiniger reinigen.

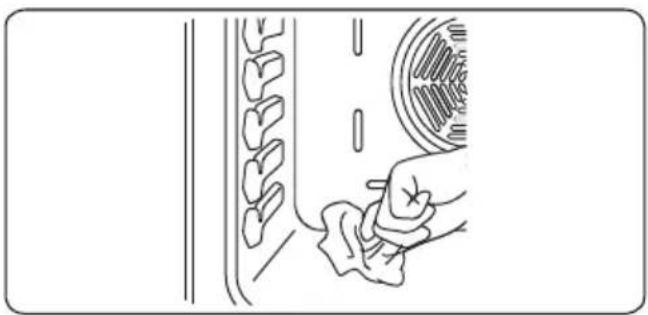

Reinigen des Garraums des Backofens

• Der Garraum von emailierten Backofen lassst sich am besten reinigen, wenn der Backofen noch warm ist.
• Den Backofen nach jedem Gebrauch mit einem weichen in Seifenwasser eingetauchten Lappen auswischen. Anschließlich den Backofen erneut mit einem feuchten Tuch auswischen und dann trocknen wischen.
• Es ist möglicherweise gelegentlich ein Flüssigreiniger erforderlich, um den Backofen vollständig zu reinigen.

Reinigen der Kochplatte (Massekochfeld)

Die Kochplatte regelmäßig reinigen.
Die Kochplatte mit einem weichen, ausschließlich in Wasser eingetauchten Tuch reinigen. Anschließend die Kochplatte kurz einschalten, bis sie vollständig getrocknet ist.

Reinigen der Glaskeramik

Glaskeramik kann schwere Kochutensilien tragen, kann aber durch Stoßbelastung mit einem scharfkantigen Objekt brechen.

WARNING:Glaskeramik-

Kochfeldoberflächen - wenn die

Oberfläche Risse aufweist, das Gerät umgeben ausschalten und einen Servicetechniker rufen, da die Gefahr eines elektrischen Schlages besteht.

• Ausschließlich Reinigungsgel oder -flüssigkeiten für die Glaskeramik verwenden. Anschließend abspüssen, und die Glaskeramik mit einem trockenen Tuch gründlich trockenwischen.

Keine Reinigungsmittel verwenden, die für Stahl bestimmt sind, da sie das Glas beschädigten können.

• Falls im Boden oder in der Beschichtung von Kochgeschirr Substanzen mit einem geringen Schmelzpunkt verwendet werden, können diese die Glaskeramik-Kochfeld beschädigen. Falls Kunststoff, Alufolie, Zucker oder zuckerhaltige Lebensmittel auf das freieste Glaskeramik-Kochfeld gelangen, entfern den Sie dieseitte möglichst schnell und sichere von der freißen Oberflache. Falls diese Substanzen schmelzen, konnen sie das Glaskeramik-Kochfeld beschädigen. Wenn Sie stark zuckerhaltige Lebensmittel, wie Marmelade, garen,/TRagen Sie nach Möglichkeit zuvor eine Schicht eines geeigneten Schutzmittels auf.
• Staub mit einem feuchten Tuch von der Oberfläche entfernen.
• Jegliche entstehenden Farbabweichungen in der Glaskeramik stellen keine Beeinträchtigung der Struktur oder Langlebigkeit der Glaskeramik dar und sind kein Anzeichen für Materialveränderungen.

Farbabweichungen in der Glaskeramik können unterschiedliche Ursachen haben:

1.Verschüttete Speisen wurden nicht von der Oberfläche entfern.
2.Falsches Kochgeschirr beeinträchtigt die Oberfläche.
3.Verwendung ungeeigneter Reinigungsmittel.

Reinigen der Glasteile

Die Glasteile an Ihr Hem Gerät regelmäßig reinigen.
Die Glasteileinnen und außen mit einem Glasreiniger reinigen. Anschließend abspulen, und mit einem trockenen Tuch grundlich trockenwischen.

Reinigen der emailierten Teile

Die emailierten Teile an Ihr dem Gerät regelmäßig reinigen.
Die emailierten Teile mit einem weichen, in Wasser eingetauchten Tuch reinigen. Anschließlich erneut mit einem feuchten Tuch abwischen und dann trocknen wischen.

Die emaillierten Teile nicht reinigen, wenn sie noch heißt sind vom Gebrauch.

Essig, Kaffee, Milch, Salz, Wasser, Zitrone oder Tomatensaft nicht zu lange auf emailierten Teilen belassen.

Reinigen von Edelstahlteilen (sofern vorhanden)

Die Edelstahlteile an Ihr Gemarregelmäßig reinigen.
Die Edelstahlteile mit einem weichen, ausschließlich in Wasser eingetauchten Tuch reinigen. Anschließend mit einem trockenen Tuch gründlich trockenwischen.

Die Edelstahlteile nicht reinigen, wenn sie noch heißt sind vom Gebrauch.

Essig, Kaffee, Milch, Salz, Wasser, Zitrone oder Tomatensaft nicht zu lange auf Edelstahlteilen belassen.

Ausbau der Backofentür

Sie müssen vor dem Reinigen der Innenscheibe des Backofens die Backofentür wie unter dargestellt herausnahmen.

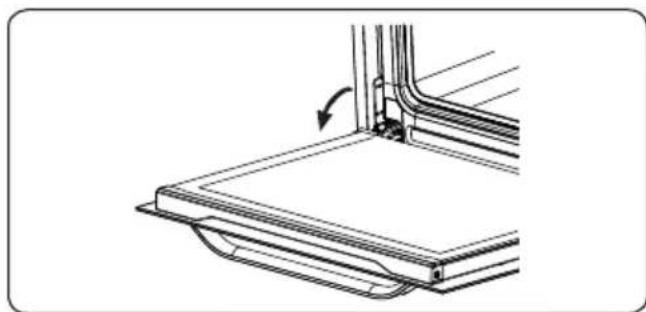

1.Die Backofentur Offnen.

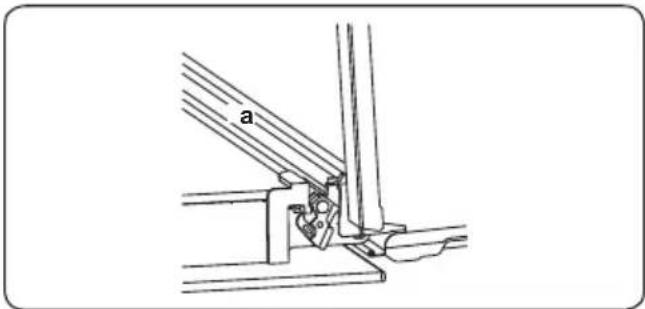

2.Den Sicherheitsbügel a mit einem Schraubendreher bis zum Anschlag öffnen.

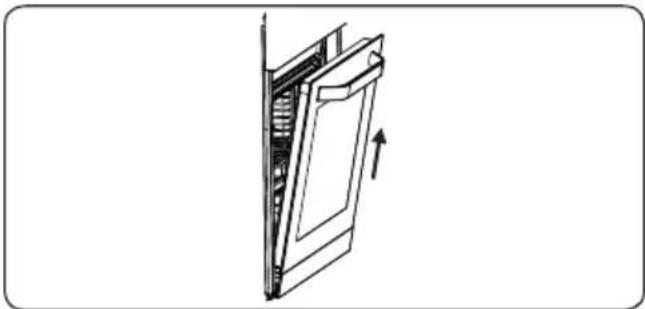

3.Die Tur bis kurz vor die geschlossene Position schließen, in dieser Stellung in ihre Richtungziehen und abnehmer.

6. FEHLERBEHEBUNG UND TRANSPORT

6.1 FEHLERBEHEBUNG

Wenn an Ihr gemäß weiterhin ein Fehler vorliegt, nachdem Sie die unter aufgeführten grundlegenden Schritte zur Fehlerbehebung befolggt haben, wenden Sie sich an einen autorisierten Servicemitarbeiter oder einen qualifizierten Techniker.

Fehler Mögliche Ursache Lösung
Das Kochfeld oder die Kochzonen können nicht eingeschaltet werden.	Die Spannungsversorgung ist unterbrochen.	Prüfen Sie die Sicherungen für das Gerät im Sicherungskasten. Prüfen Sie, ob der Strom ausgefallen ist, indem Sie versuchen, andere elektrische Geräte einzuschalten.
Der Backofen kann nicht eingeschaltet werden.	Die Spannungsversorgung ist ausgeschaltet.	Stellen Sie safer, dass die Spannungsversorgung vorhanden ist.Stellen Sie safer, dass die anderen Kühengeräte funktionieren.
Keine Hitze oder Backofen erwartet sich nicht.	Der Temperaturwahlschalter des Backofens ist falsch eingestellt. Die Backofentür wurde offen gelassen.	Stellen Sie safer, dass der Temperaturwahlschalter des Backofens ordnungsgemäß eingestellt ist.
Der Garvorgang im Backofen ist ungleichmäßig.	Es wird die falsche Einschubebene verwendet.	Stellen Sie safer, dass Sie die empfohlenen Temperaten und Einschubebenen verwenden. Öffnen Sie die Backofentür nicht zu früig, es sei dann, das Gargut muss gewendet werden. Wenn Sie die Backofentür früig öffnen, hat dies geringere Innentemperaturen zur Folge und beeinträchtigt die Ergebnisse des Garvorgangs.
Die Backofenlampe leuchtet nicht.	Die Backofenlampe ist ausgefallen. Die Spannungsversorgung wurde getrennt oder ist ausgeschaltet.	Ersetzen Sie die Backofenlampe entsprechend den Anweisungen. Stellen Sie safer, dass die Spannungsversorgung an den entsprechenden Schaltern eingeschaltet ist.
Der Backofenlüfter (sofern vorhanden) ist zu laut.	Die eingeschobenen Roste oder Bleche vibrierten.	Stellen Sie safer, dass der Backofen jersey steht. Stellen Sie safer, dass die eingeschobenen Riste oder Bleche und das Kochgeschirr nicht vibrierten oder an der Rückwand des Backofens anliegen.

6.2 TRANSPORT

Wenn Sie das Gerät transportieren müssen, tragen Sie es in der Originalverpackung. Befolgen Sie die Hinweiszeichen zum Transport auf der Verpackung.Befestigen Sie alle losen Teile mit Klebeband, um Beschädigungen an dem Produkt beim Transport zu verhindern.

Wenn Ihnen die Originalverpackung nicht mehr zur Verfügung stehen, bereiten Sie einen Transportkarton vor, in dem das Gerät und insbesondere dessen Oberflächen vor Beschädigung durch äußere Einflüsse geschützt sind.

7. TECHNISCHE DATEN

7.1 ENERGIEBLATT

Marke		VESTEL
Modell VEH12016-1
Ofentyp Elektro
Gewicht kg 30,0
Energieeffizienzindex - konventionell 104,5
Energieeffizienzindex - Umluft 94,8
Energieklasse A
Energieverbrauch (Elektrizität) - konventionell kWh/Zyklus 0,86
Energieverbrauch (Elektrizität) - Umluft kWh/Zyklus 0,78
Anzahl Kavitäten 1
Heizquelle Elektro
Volumen I 65
Dieser Ofen stimmt mit EN 60350-1 überein
Energiespartipps
Ofen
- Kochen Sie Mahlzeiten wenn möglich zur gleichen Zeit.
- Halten Sie Vorheizzeiten kurz.
- Verlangern Sie die Kochzeiten nicht unnötg.
- Vergessen Sie nicht, den Ofen am Ende des Kochvorgangs abzuschalten.
- Offnen Sie nicht die Ofentür während des Kochvorgangs.

6. DÉPANNAGE ET TRANSPORT

6.1. DÉPANNAGE

1.3. TIJDENS HET GEBRUK

2.3. ELEKTRISCHE AANSLUITING EN VEILIGHEID

1 Keramische Heater
2 keramische glasoppervlak

Kookplaat kookplaat

VEK21016

7. TECHNISCHE SPECIFICATIONS

7.1. ENERGIEFICHE
