VFHW6060 - Herd VESTEL - Kostenlose Bedienungsanleitung

Produkttyp	Standherd
Marke	VESTEL
Modell	VFHW6060
Gewicht	44,0 kg
Spannungsversorgung	220-240 V ~, 50/60 Hz
Anschlussleistung	Siehe Typenschild
Kochfeldart	Elektro-Kochplatten
Anzahl Kochzonen	4
Kochzonen Größem	2x 14,5 cm ∅, 2x 18,0 cm ∅
Energieverbrauch Kochfeld	193,5 Wh/kg
Ofenart	Elektrobackofen
Ofenvolumen	72 l
Energieklasse Ofen	A
Energieverbrauch Ofen (konventionell)	0,80 kWh/Zyklus
Ofenfunktionen	Ober-/Unterhitze, Unterhitze, Oberhitze, Grill
Temperaturbereich Ofen	Bis 230 °C (Schätzwert)
Beleuchtung	1x E14, 25 W, 300 °C hitzebeständig
Kippschutz	Ja, im Lieferumfang enthalten
Reinigung	Handwäsche, keine Dampfreiniger
Sicherheit	Kindersicherung durch Aufsicht empfohlen, Warnhinweise für heiße Oberflächen
Zubehör	Flaches Backblech, Kippschutzkit

Häufig gestellte Fragen - VFHW6060 VESTEL

Wie installiere ich den Herd VFHW6060 richtig?

Die Installation darf nur von einem autorisierten Techniker durchgeführt werden. Beachten Sie die Sicherheitsabstände zu Möbeln (mind. 2 cm seitlich, 10 cm bei höheren Möbeln) und schließen Sie den Herd gemäß dem Anschlussplan an. Montieren Sie unbedingt den mitgelieferten Kippschutz, um ein Umkippen zu verhindern.

Was muss ich beim ersten Betrieb beachten?

Schalten Sie den leeren Backofen bei maximaler Temperatur (ca. 250 °C) für 45 Minuten ein, um eventuelle Produktionsrückstände und Isoliergerüche zu verbrennen. Sorgen Sie während dieser Zeit für ausreichende Lüftung.

Wie reinige ich die Kochplatten?

Warten Sie, bis die Platten abgekühlt sind. Reinigen Sie sie mit einem weichen, feuchten Tuch. Schalten Sie die Platte kurz ein, um sie vollständig zu trocknen. Verwenden Sie keine Scheuermittel oder Stahlwolle.

Der Backofen heizt nicht. Was kann ich tun?

Überprüfen Sie die Spannungsversorgung (Sicherung im Kasten). Stellen Sie sicher, dass der Temperaturwahlschalter korrekt eingestellt ist und die Backofentür geschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den autorisierten Kundendienst.

Wie tausche ich die Backofenlampe aus?

Schalten Sie das Gerät aus und lassen Sie es abkühlen. Entfernen Sie die Streuscheibe, nehmen Sie die alte E14 25 W Lampe heraus und setzen Sie eine neue hitzebeständige (bis 300 °C) Lampe ein. Setzen Sie die Streuscheibe wieder ein.

Kann ich den Herd ohne Kippschutz betreiben?

Nein, der Kippschutz muss zwingend montiert werden, um Unfälle durch Umkippen zu vermeiden. Die Montageanleitung finden Sie im Handbuch (Abschnitt 2.3).

Welches Kochgeschirr ist geeignet?

Verwenden Sie Töpfe mit flachem, dickem Boden, die mittig auf die Kochzone passen. Der Bodendurchmesser sollte nicht kleiner oder größer als die Kochzone sein. Decken Sie Töpfe möglichst ab, um Energie zu sparen.

Der Backofen wird ungleichmäßig heiß. Woran liegt das?

Mögliche Ursachen: falsche Einschubebene, zu häufiges Öffnen der Tür oder das Gerät steht nicht waagerecht. Stellen Sie sicher, dass Sie die empfohlenen Temperaturen und Ebenen verwenden und die Tür während des Kochens geschlossen halten.

Darf ich den Herd mit einem Dampfstrahler reinigen?

Nein, verwenden Sie keinesfalls einen Dampfstrahlreiniger. Dies kann zu elektrischen Schäden führen. Reinigen Sie alle Teile nur mit feuchten Tüchern und milden Reinigungsmitteln.

Die Kochplatte riecht bei den ersten Benutzungen. Ist das normal?

Ja, das ist normal. Lassen Sie die Platte 20 Minuten auf niedrigster Stufe laufen, um Feuchtigkeit aus dem Heizelement zu entfernen. Nach einigen Benutzungen verschwindet der Geruch.

BEDIENUNGSANLEITUNG VFHW6060 VESTEL

DE Standherd / Gebrauchsanweisung

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.

Diese Gebrauchsanweisung enthält wichtige Sicherheitshinweise sowie Hinweise zum Gebrauch und der Wartung Ihres Gerätes. Lesen Sie diese Gebrauchsanweisung vor der ersten Benutzung des Geräts aufmerksam durch, und bewahren Sie sie sorgfältig auf.

Symbol Typ Bedeutung
	WARNUNG Gefahr von schweren Verletzungen oder Lebensgefahr
	GEFAHR EINES ELEKTRISCHEN SCHLAGES	Gefährliche Spannung
	BRANDGEFAHR Warnung: Brandgefahr / entflammbare Materialien
	ACHTUNG Gefahr von Personen- und Sachschäden
	WICHTIG / HINWEIS Bestimmungsgemäße Verwendung des Gerätes

INHALT

1.SICHERHEITSHINWEISE....4
1.1 Allgemeine Sicherheitshinweise 4
1.2 Hinweise zum Aufstellen und Anschließen....7
1.3 Während des Betriebs....8
1.4 Warnhinweise zur Reinigung und Wartung 10
2.Installation und Vorbereitung für den Gebrauch....12
2.1 Hinweise für den Installateur 12
2.2 Elektrischer Anschluss und Sicherheitshinweise....13
2.3 Kippschutzkit 14
2.4 Einstellen der Standfüße 14
3.PRODUKTMERKMALE 15
4.Verwenden des Produkts....16
4.1 Kochfeld-Einstellknöpfe 16
4.2 Backofen-Einstellknöpfe 16
4.3 Zubehör 17
5.REINIGUNG UND WARTUNG 17
5.1 Reinigung 17
5.2 Wartung 19
6.FEHLERBEHEBUNG UND TRANSPORT 20
6.1 Fehlerbehebung 20
6.2 Transport 20
7.TECHNISCHE DATEN 21
7.1 Energieblatt 21
7.2 Energieblatt 22

1. SICHERHEITSHINWEISE

• Lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät verwenden, und bewahren Sie sie an einem zugänglichen Ort auf, um bei Bedarf wichtige Informationen nachschlagen zu können.
• Diese Gebrauchsanweisung wurde für mehrere Modelle erstellt. Daher verfügt Ihr Gerät möglicherweise nicht über einige der Eigenschaften, die in diesem Dokument beschrieben werden. Achten Sie daher besonders auf die Abbildungen, wenn Sie die Gebrauchsanweisung lesen.

1.1 Allgemeine Sicherheitshinweise

- Dieses Gerät darf von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. mit mangelnder Erfahrung oder mangelnden Kenntnissen verwendet werden, sofern diese unter Aufsicht handeln oder hinsichtlich der sicheren Bedienung des Geräts angewiesen wurden und die möglichen Risiken kennen. Das Gerät ist kein Kinderspielzeug – halten Sie Kinder davon fern. Kinder dürfen Reinigungs- und Wartungsmaßnahmen am Gerät nur unter Aufsicht Erwachsener durchführen.

⚠️ WARNING: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Achten Sie darauf, dass Sie keine Heizelemente berühren. Halten Sie Kinder unter 8 Jahren vom Gerät fern, wenn sie nicht durchgehend beaufsichtigt werden.

⚠️ ⚠️ WARNING: Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett oder Öl kann gefährlich sein und einen Brand verursachen. Versuchen Sie

NIEMALS einen Brand mit Wasser zu löschen.

Schalten Sie stattdessen den Herd aus, und bedecken Sie die Flamme mit einem Deckel oder einer Feuerdecke.

⚠ VORSICHT: Die Garvorgang muss überwacht werden. Ein kurzfristiger Garvorgang muss ständig überwacht werden.
⚠️ ⚠️ WARNING: Brandgefahr: Legen Sie keine Gegenstände auf dem Kochfeld ab.
⚠️ ⚠️ ⚠️ WARNING: Hat die Oberfläche Sprünge, müssen Sie das Gerät sofort ausschalten. Es besteht Stromschlaggefahr.

- Entfernen Sie bei Kochfeldern mit Abdeckung vor dem Öffnen der Abdeckung alle darauf vorhandenen Verunreinigungen (verschüttetes Kochgut). Lassen Sie die Kochfelder stets abkühlen, bevor Sie die Abdeckung schließen.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

⚠️ WARNING: Um das

Gerät gegen Umkippen zu sichern, müssen die Haltewinkel montiert werden(nähere

Informationen finden Sie in der Gebrauchsanweisung zum Kippschutzkit).

- Das Gerät wird beim Betrieb heiß.Seien Sie vorsichtig und berühren Sie niemals die Heizelemente im Ofeninneren.

- Griffe werden beim Betrieb möglicherweise bereits nach kurzer Zeit heiß.

- Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel oder Schleifvlies, um

die Oberflächen von Backöfen zu reinigen. Dabei können Oberflächen zerkratzen, was zum Bersten der Türscheibe oder Schäden an Oberflächen führen kann.

- Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.

⚠️ ⚠️ ⚠️ WARNING: Vergewissern Sie sich vor dem Austauschen der Lampe, dass das Gerät ausgeschaltet ist, um die Gefahr eines Stromschlags zu vermeiden.

⚠️ ACHTUNG: Von außen zugängliche Teile können beim Kochen oder Grillen heiß werden. Halten Sie kleine Kinder vom Gerät fern, wenn dieses eingeschaltet ist.

- Das Gerät wurde unter Einhaltung der einschlägigen lokalen und internationalen Normen und Vorschriften hergestellt.

- Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Servicetechnikern durchgeführt werden.Installations- oder Reparaturarbeiten, die von nicht autorisierten Technikern ausgeführt werden, können Sie gefährden.Nehmen Sie keine Änderungen an den Eigenschaften des Herdes vor.Es besteht Unfallgefahr durch Verwendung ungeeigneter Schutzabdeckungen für das Kochfeld.

- Vergewissern Sie sich vor dem Anschluss des Gerätes, dass die lokalen Versorgungsbedingungen (Gasart und Gasdruck im Gasversorgungsnetz und/oder Spannung und Frequenz des Stromnetzes) kompatibel zu den technischen Daten des Gerätes sind. Die technischen Daten für dieses Gerät sind auf dem Typenschild angegeben.

⚠️ ACHTUNG: Dieses Gerät ist nur zum Kochen von Lebensmittel, für den Gebrauch im Haushalt sowie

ausschließlich zur Verwendung in Innenräumen bestimmt. Es sollte nicht für andere Zwecke oder in einem anderen Anwendungsbereich, z. B. außerhalb vom Haushalt, in einer gewerblichen Umgebung oder zum Beheizen eines Raumes verwendet werden.

• Heben oder verschieben Sie den Herd nicht durch Ziehen an den Griffen der Backofentür.
• Es wurden alle erforderlichen Maßnahmen ergriffen, um Ihre Sicherheit zu gewährleisten. Da das Glas brechen kann, muss beim Reinigen vorsichtig vorgegangen werden, um Kratzer zu vermeiden. Verhindern Sie ein Schlagen oder Klopfen mit Zubehör auf das Glas.
• Stellen Sie sicher, dass das Netzkabel bei der Installation nicht eingeklemmt oder beschädigt wird. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer gleichermaßen qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.
• Lassen Sie Kinder nicht auf die Backofentür klettern oder darauf sitzen, während sie geöffnet ist.
• Bitte halten Sie Kinder und Tiere von diesem Gerät fern.

1.2 Hinweise zum Aufstellen und Anschliessen

• Nehmen Sie den Herd erst in Betrieb, nachdem er vollständig installiert wurde.
• Das Gerät darf nur von einem autorisierten Techniker installiert werden. Der Hersteller ist nicht haftbar für Schäden, die durch falsche Aufstellung oder wegen der Installation durch nicht autorisierte Personen verursacht werden.
• Während Sie das Gerät auspacken, sollten Sie es auf Transportschäden überprüfen. Falls Sie einen

Schaden feststellen, verwenden Sie das Gerät nicht, sondern setzen Sie sich umgehend mit einem qualifizierten Kundendienst in Verbindung. Da die für die Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor usw.) für Kinder gefährlich sein können, sollten Sie diese einsammeln und sofort entsorgen.

• Schützen Sie das Gerät vor Umwelteinflüssen. Setzen Sie es niemals Einflüssen wie Sonne, Regen, Schnee, Staub oder hoher Feuchte aus.
  • Die das Gerät umgebenden Materialien (z. B. Schrank) müssen in der Lage sein, einer Temperatur von mindestens 100°C standzuhalten.
• Das Gerät darf zur Vermeidung von Überhitzungen nicht hinter einer dekorativen Tür installiert werden.

1.3 Während des Betriebs

- Wenn Sie den Backofen das erste Mal einschalten, nehmen Sie möglicherweise einen leichten Geruch wahr. Das ist vollkommen normal. Der Geruch rührt von den Isoliermaterialien und den Heizelementen her. Deshalb sollten Sie den Backofen vor der ersten Verwendung bei maximaler Temperatur für 45 Minuten leer betreiben. Sorgen Sie in dieser Zeit für eine gründliche Belüftung der Umgebung, in welcher der Herd installiert ist.

- Gehen Sie vorsichtig vor, wenn Sie die Backofentür während oder nach dem Kochen öffnen. Es besteht Verbrennungsgefahr durch den heißen Dampf, der beim Öffnen aus dem Backofen entweicht.

- Stellen Sie während des Betriebs keine entflammbaren oder brennbaren Materialien in das Gerät oder in die Nähe des Gerätes.

• Verwenden Sie immer Topfhandschuhe, um

das Gargut aus dem Backofen zu nehmen bzw. hineinzulegen.

Lassen Sie den Herd beim Kochen mit festen oder flüssigen Fetten niemals unbeaufsichtigt. Diese können bei sehr hohen Temperaturen in Brand geraten. Gießen Sie niemals Wasser in brennendes Fett oder Öl. Schalten Sie stattdessen den Herd aus, und decken Sie die Pfanne mit ihrem Deckel oder einer Feuerdecke zu.

• Stellen Sie Pfannen immer mittig auf die Kochzone, und drehen Sie die Griffe in eine sichere Position, damit sie nicht angestoßen werden.
• Wenn das Gerät längere Zeit nicht benutzt wird, schalten Sie den Netzhauptschalter aus. Schließen Sie bei längerer Nicht-Verwendung auch das Gasventil.
• Achten Sie stets darauf, dass die Einstellknöpfe in der Stellung „0“ (Aus) stehen, wenn das Gerät nicht verwendet wird.
  • Die Backbleche kippen nach unten, wenn sie herausgezogen werden. Sorgen Sie dafür, dass kein heißes Gargut verschüttet wird oder herunter tropft, wenn Sie es aus dem Backofen herausnehmen.
• Belasten Sie die Backofentür nicht, wenn sie geöffnet ist. Dabei kann sich die Backofentür verziehen, oder sie kann beschädigt werden.
• Legen Sie keine schweren oder brennbaren Gegenstände (z. B. Nylon, Plastiktüten, Papier, Textilien, usw.) in die Schublade. Dies gilt auch für Kochgeschirr mit Kunststoffzubehör (z. B. Griffe).
  ⚠️ ACHTUNG: Das Innere des Ablagefachs kann während der Verwendung des Gerätes heiß werden. Berühren Sie nicht die Innenoberflächen.
• Hängen Sie keine Handtücher, Geschirrtücher oder

Textilien auf das Gerät oder an die Griffe.

1.4 Warnhinweise zur Reinigung und Wartung

• Vergewissern Sie sich, dass die Spannungsversorgung zum Gerät netzseitig unterbrochen ist, bevor jegliche Reinigungs- oder Wartungsarbeiten durchgeführt werden.
• Entfernen Sie nicht die Einstellknöpfe, um das Bedienfeld zu reinigen.
• Um einen ordnungsgemäßen Betrieb sowie die größtmögliche Sicherheit für Ihr Gerät sicherzustellen, empfehlen wir, stets Original-Ersatzteile zu verwenden und bei Bedarf stets einen autorisierten Kundendienst zu rufen.

CE-Konformitätserklärung

CE Unsere Produkte entsprechen den geltenden EG-Richtlinien, -Beschlüssen und -Verordnungen sowie den Anforderungen der Normen, auf die verwiesen wird.

Dieses Gerät wurde ausschließlich für das Kochen zu Hause ausgelegt. Jegliche andere Verwendung, wie das Beheizen eines Raumes, ist unsachgemäß und gefährlich.

Die Gebrauchsanweisungen gelten für mehrere Modelle. Möglicherweise gibt es Abweichungen zwischen der Gebrauchsanweisung und Ihrem Modell.

Entsorgung von Altgeräten

Das Symbol auf dem Gerät oder der Verpackung weist darauf hin, dass dieses Gerät nicht in den Hausmüll gehört. Es muss stattdessen an die entsprechende Sammelstelle für das Recycling von elektrischen und elektronischen Geräten übergeben

werden. Indem Sie sicherstellen, dass dieses Gerät ordnungsgemäß entsorgt wird, helfen Sie bei der Vermeidung möglicher negativer Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung entstehen können. Wenden Sie sich für weitere Informationen hinsichtlich Wiederverwertung und Recycling des Gerätes an die zuständigen Behörden vor Ort, an die städtische Müllabfuhr oder an Ihren Fachhändler, bei dem Sie das Gerät erworben haben.

2. Installation und Vorbereitung für den Gebrauch

WARNUNG: Das Gerät muss von einem autorisierten Servicemitarbeiter oder einem qualifizierten Techniker gemäß den Hinweisen in dieser Gebrauchsanweisung und unter Einhaltung der geltenden lokalen Vorschriften installiert werden.

• Eine unsachgemäße Installation kann zu Personen- und Sachschäden führen, für die der Hersteller keine Haftung übernimmt und die nicht von der Garantie abgedeckt sind.
• Vergewissern Sie sich vor der Installation des Geräts, dass die lokalen Versorgungsbedingungen (Spannung und Frequenz des Stromnetzes und/oder Gasart und Gasdruck im Gasversorgungsnetz) kompatibel zu den Einstellungen des Gerätes ist. Die Anschlusswerte für dieses Gerät sind auf dem Typenschild angegeben.
  • Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien und Normen sind einzuhalten (Sicherheitsbestimmungen, sach- und ordnungsgemäßes Recycling usw.).

2.1 Hinweise für den Installateur Allgemeine Hinweise

• Nachdem Sie die Verpackung von dem Gerät und dem Zubehör entfernt haben, vergewissern Sie sich, dass keine Schäden vorhanden sind. Wenn Sie einen Schaden vermuten, verwenden Sie das Gerät nicht, und wenden Sie sich umgehend an einen autorisierten Servicemitarbeiter oder einen qualifizierten Techniker.
• Stellen Sie sicher, dass sich in der direkten Nähe des Gerätes keine entzündlichen oder brennbaren Materialien wie Gardinen, Öl, Kleidung usw. befinden, die in Brand geraten könnten.
  • Die Arbeitsplatte und Möbel, die das Gerät umgeben, müssen aus Materialien gefertigt sein, die Temperaturen von über 100°C standhalten können.
• Das Gerät sollte nicht direkt über einem Geschirrspüler, einem Kühlschrank, einem Gefrierschrank,

einer Waschmaschine oder einem Wäschetrockner installiert werden.

• Das Gerät kann in der Nähe von anderen Möbelstücken aufgestellt werden, sofern in dem Bereich, in dem das Gerät aufgestellt werden soll, die Höhe dieser Möbelstücke nicht die Höhe der Kochfeldoberfläche übersteigt.

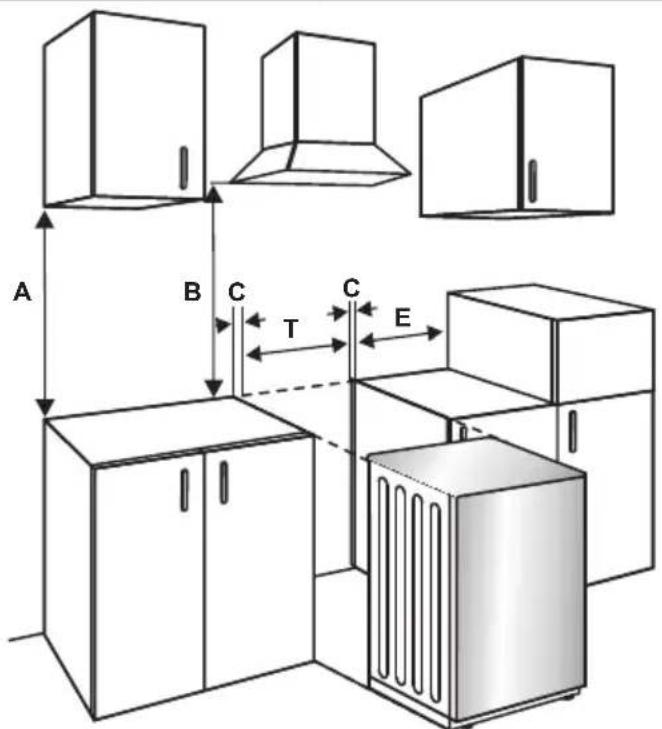

Einbauen des Herdes

• Wenn die Küchenmöbel höher sind als die Kochfeldoberfläche, muss der Abstand zwischen den Küchenmöbeln und den Seiten des Gerätes mindestens 10 cm betragen, um eine ausreichende Luftzirkulation zu gewährleisten.
• Um das Gerät herum sollte ein Freiraum von mindestens 2 cm verbleiben, um eine ausreichende Luftzirkulation zu gewährleisten.
• Wenn über dem Gerät eine Dunstabzugshaube oder ein Schrank montiert werden sollen, muss der Sicherheitsabstand zwischen der Kochfeldoberfläche und jeglichem Schrank/jeglicher Dunstabzugshaube den in der Abbildung unten aufgeführten Werten entsprechen.

A (mm) Schrank 420
B (mm) Dunstabzugshaube 650/700
C (mm) 20
T (mm) Gerätebreite
E (mm) 50

2.2 Elektrischer Anschluss und Sicherheitshinweise

WARNUNG: Der elektrische Anschluss des Gerätes muss von einem autorisierten Servicemitarbeiter oder einer qualifizierten Elektrofachkraft gemäß den Hinweisen in dieser Gebrauchsanweisung und unter Einhaltung der geltenden lokalen Vorschriften durchgeführt werden.

WARNUNG: Das Gerät muss geerdet sein.

• Vor dem Anschluss des Gerätes an die Spannungsversorgung, die Übereinstimmung der Nennspannung des Gerätes (auf dem Typenschild angegeben) mit der anliegenden Netzversorgungsspannung sicherstellen, und die Netzverkabelung muss für die Leistungsaufnahme des Gerätes ausgelegt sein (ebenfalls auf dem Typenschild angegeben).
• Sicherstellen, dass für den Anschluss isolierte Kabel verwendet werden. Bei einem falsch ausgeführten Anschluss kann das Gerät beschädigt werden. Ein beschädigtes Netzkabel darf nur von einer qualifizierten Fachkraft ausgetauscht werden.
• Keine Adapter, Mehrfachsteckdosen und/oder Verlängerungskabel verwenden.
  • Das Netzkabel muss von heißen Teilen

des Gerätes ferngehalten werden und darf nicht gebogen oder gequetscht werden. Andernfalls kann das Kabel beschädigt und ein Kurzschluss verursacht werden.

• Wird das Gerät nicht mit einem Stecker angeschlossen, muss ein allpoliger Trennschalter (mit mindestens 3 mm Kontaktabstand) zwischengeschaltet werden, um die Sicherheitsvorschriften zu erfüllen.
• Das Gerät ist für eine Spannungsversorgung mit 220-240 V\~ ausgelegt. Wenn am Anschlussort eine andere Spannungsversorgung anliegt, an einen autorisierten Servicemitarbeiter oder eine qualifizierte Elektrofachkraft wenden.
• Das Netzkabel (H05VV-F) muss lang genug sein, damit es an das Gerät angeschlossen werden kann.
• Der mit Sicherungen abgesicherte Schalter muss auch nach dem Einbau des Gerätes leicht zugänglich sein.
• Sicherstellen, dass alle Anschlüsse ordnungsgemäß festgezogen sind.
• Das Anschlusskabel mit einer Kabelschelle zugentlasten und die Abdeckung schließen.

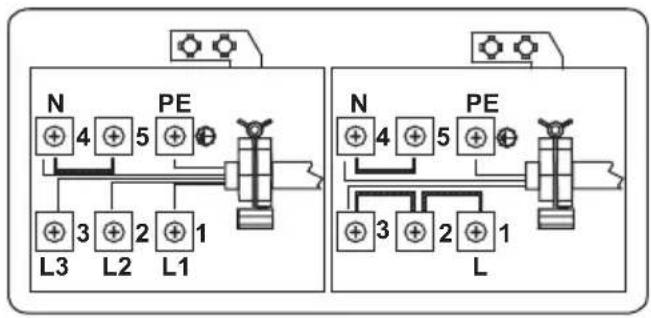

• Der richtige Klemmenanschluss ist auf dem Anschlusskasten dargestellt.
    end

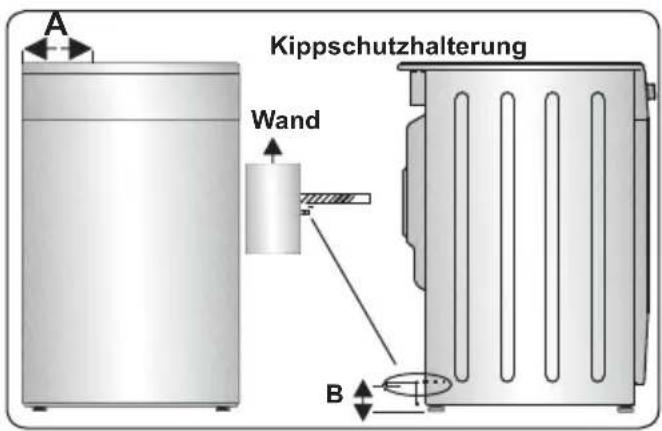

2.3 Kippschutzkit

In der Tüte mit den Dokumenten ist ein Kippschutzkit enthalten. Befestigen Sie die Kippschutzhalterung (1) mit der Schraube (2) und dem Dübel (3) lose an der Wand. Halten Sie dabei die in der Abbildung und Tabelle unten aufgeführten Abmessungen ein. Passen Sie die Höhe der Kippschutzhalterung an die Höhe des Schlitzes im Herd an, und drehen Sie die Schraube fest. Schieben Sie das Gerät an die Wand, und stellen Sie dabei sicher, dass die Kippschutzhalterung ordnungsgemäß in den Schlitz an der Rückseite des Gerätes eingeführt wird.

Produktabmessungen(Breite x Tiefe x Höhe) (cm)	A (mm) B (mm)
60X60x90 (Doppelbackofen) 297,5 52
50X60x90 (Doppelbackofen) 247,5 52
90x60x85 430 107
60x60x90 309,5 112
60x60x85 309,5 64
50x60x90 247,5 112
50x60x85 247,5 64
50x50x90 247,5 112
50x50x85 247,5 64

2.4 Einstellen der Standfüsse

Das Gerät steht auf 4 verstellbaren Standfüßen. Für einen sicheren Betrieb ist es wichtig, dass das Gerät ordnungsgemäß ausgerichtet ist. Stellen Sie sicher, dass das Gerät waagerecht steht, bevor Sie mit dem Kochen beginnen. Um das Gerät höher zu stellen, drehen Sie die Standfüße gegen den Uhrzeigersinn. Um das Gerät niedriger zu stellen, drehen Sie die Standfüße im Uhrzeigersinn.

Das Gerät kann durch Verstellen der Standfüße um bis zu 30 mm höher gestellt werden. Das Gerät ist schwer. Daher wird empfohlen, dass das Gerät von mindestens 2 Personen angehoben wird. Ziehen Sie das Gerät niemals über den Boden.

Wichtig: Die Merkmale der einzelnen Produkte können sich unterscheiden und Ihr Gerät sieht möglicherweise anders aus als auf den Abbildungen.

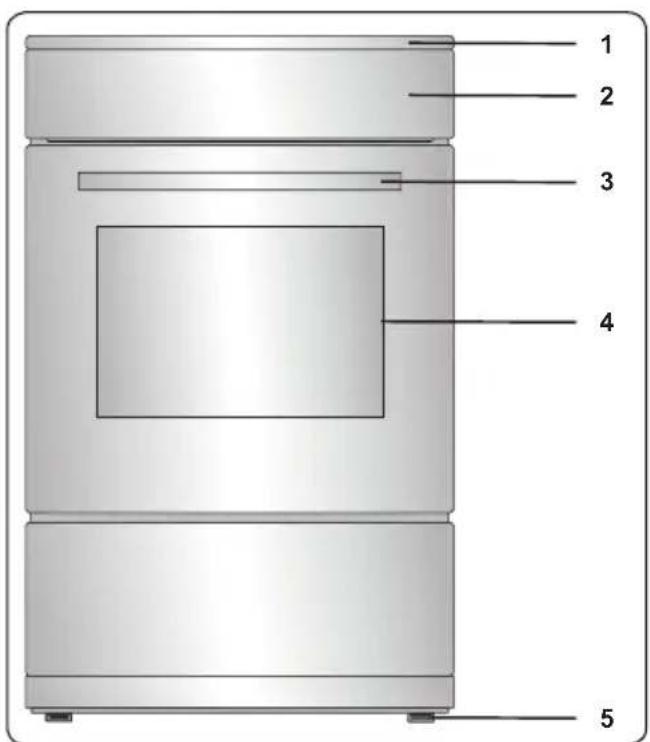

Liste der Komponenten

1.Kochfeld
2.Bedienfeld
3. Backofentürgriff
4. Backofentür
5.Einstellbare Füße

Bedienfeld

1. Einstellknopf für Backofenfunktion
   7.Temperatur-Einstellknopf für Backofen
   8.Kochfeld-Einstellknopf

4. Verwenden des Produkts

4.1 Kochfeld-Einstellknöpfe

Kochplatte

Die Kochplatte wird mit einem Einstellknopf mit 6 Stellungen geregelt.

Drehen Sie den Einstellknopf zur Regelung der Kochplatte in die gewünschte Stellung. Neben jedem Einstellknopf befindet sich ein Symbol, das angibt, welche Kochplatte über den jeweiligen Knopf geregelt wird. Über die Ein/Aus-Leuchte am Bedienfeld wird angezeigt, welche Kochplatten gerade verwendet werden.

Stellung des Einstellknopfes	Funktion
0 Aus-Stellung
1	Zerlassen von Butter und Erwärmen von geringen Mengen an Flüssigkeit
2	Erwärmen großer Mengen an FlüssigkeitKochen von Glasuren und Saucen
3	Auftauen von Speisen zum Kochen
4	Garen von zartem Fleisch und Fisch
5 Braten von Fleisch und Steak
6	Kochen großer Mengen an Flüssigkeit oder Frittieren

WARNUNG:

• Wenn die Kochplatte erstmalig oder nach längerer Zeit wieder verwendet wird, muss jegliche Feuchtigkeit, die sich möglicherweise im Bereich der elektrischen Elemente der Kochplatte angesammelt hat beseitigt werden. Dazu die Kochplatte 20 Minuten lang bei der geringsten Kochstufe betreiben.
• Lassen Sie ein Kochfeld niemals ohne Kochgeschirr arbeiten. Andernfalls

können sich Formmängel am Kochfeld bilden.

• Nur Kochgeschirr mit flachem und ausreichend dickem Boden verwenden.
• Sicherstellen, dass der Boden des Kochgeschirrs trocken ist, bevor es auf die Kochplatte gestellt wird.
• Wenn die Kochplatte eingeschaltet ist, muss das Kochgeschirr mittig auf der Kochplatte stehen.
• Nie Kochgeschirr mit einem kleineren oder größeren Durchmesser als dem der Kochplatte verwenden, da dies sonst zu Energieverlusten führt.

Abgerundeter Topfboden

Topfboden mit zu kleinem Durchmesser
Topfboden nicht vollständig auf Kochstelle

• Kochgeschirr, wenn möglich, immer mit einem Deckel verschließen, um Wärmeverluste zu vermeiden.
• Zugängliche Teile können während des Betriebs heiß werden. Kinder und Tiere stets vom Kochfeld fernhalten, wenn es in Betrieb ist sowie bis es nach dem Betrieb vollständig abgekühlt ist.
• Wenn ein Riss in der Kochfeldoberfläche festgestellt wird, das Gerät sofort ausschalten und von einem autorisierten Servicemitarbeiter oder Techniker austauschen lassen.

4.2 Backofen-Einstellknöpfe

Einstellknopf für Backofenfunktion

Drehen Sie den Einstellknopf auf das entsprechende Symbol für die gewünschte Garfunktion.Mehr Informationen zu den Funktionen finden Sie im Abschnitt

„Backofenfunktionen“.

Temperaturschalter des Backofens

Drehen Sie diesen Knopf, nachdem Sie die Garfunktion eingestellt haben, um die gewünschte Temperatur einzustellen. Daraufhin leuchtet stets die Backofenthermostatleuchte, wenn das Thermostat zum Aufheizen des Backofens oder zum Halten der Temperatur eingeschaltet wird.

Backofenfunktionen

* Die Funktionen Ihres Backofens können je nach Modell abweichen.

Backofenthermostat und die Warnleuchten werden eingeschaltet, und die Heizelemente für Ober- und Unterhitze beginnen zu heizen. Bei Ober- und Unterhitze wird die Wärme so abgestrahlt, dass das Gargut gleichmäßig gegart wird. Dadurch eignet sie sich hervorragend für Gebäck, Kuchen, Nudelauflauf, Lasagne und Pizza. Es wird empfohlen, den Ofen 10 Minuten lang vorzuheizen und bei dieser Funktion auch nur eine Einschubebene zu verwenden.

Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Heizelement für Unterhitze beginnt zu heizen. Die Unterhitze eignet sich

hervorragend für das Erwärmen von Pizza, da die Wärme von unten nach oben steigt und das Gargut so erwärmt. Diese Funktion ist eher für das Erwärmen von Speisen geeignet als für das Garen.

Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Heizelement für Oberhitze beginnt zu heizen. Die vom oberen Heizelement

abgestrahlte Hitze gart die Oberseite des Garguts. Diese Funktion eignet sich hervorragend für das Backen der Oberseite von bereits gegartem Gargut und zum Erwärmen von Speisen.

Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Grillheizelement beginnt zu heizen. Diese Funktion wird zum Grillen und Rösten von Gargut auf den oberen Einschubebenen des Backofens verwendet. Pinseln Sie den Rost leicht mit Öl ein, damit das Gargut nicht daran haften bleibt, und legen Sie das Gargut auf die Mitte des Rosts. Schieben Sie stets eine Fettpfanne unter dem Gargut ein, um herunter tropfendes Öl oder Fett aufzufangen. Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen.

Warnung: Beim Grillen muss die

Backofentür geschlossen bleiben, und die Temperatur sollte auf 190°C eingestellt werden.

4.3 Zubehör

Flaches Backblech

Das flache Backblech eignet sich besonders zum Backen von Gebäck.

Schieben Sie die Fettpfanne in eine beliebige Einschubebene bis ganz nach hinten ein, um den ordnungsgemäßen Sitz zu gewährleisten.

5. REINIGUNG UND WARTUNG

5.1 Reinigung

WARNUNG: Schalten Sie das Gerät vor der Reinigung aus, und lassen Sie es abkühlen.

Allgemeine Hinweise

- Vor der Verwendung an Ihrem Gerät prüfen, ob die verwendeten Reinigungsmittel geeignet sind und vom Hersteller empfohlen werden.

- Ausschließlich Reinigungsgel oder -flüssigkeiten verwenden, die keine Partikel enthalten. Keine ätzenden (korrosiven) Gels, Scheuerpulver, Stahlwolle oder harten Gegenstände verwenden, da diese die Herdoberfläche beschädigen können.

Keine Reinigungsmittel mit Partikeln verwenden, da dadurch Glasoberflächen, emaillierte

Oberflächen und/oder lackierte Oberflächen an Ihrem Gerät beschädigt werden können.

- Wenn Flüssigkeiten überlaufen, diese sofort entfernen, um Beschädigungen an Teilen zu vermeiden.

Keine Teile des Gerätes mit einem Dampfstrahlreiniger reinigen.

Reinigen des Garraums des Backofens

• Der Garraum von emaillierten Backöfen lässt sich am besten reinigen, wenn der Backofen noch warm ist.
• Den Backofen nach jedem Gebrauch mit einem weichen in Seifenwasser eingetauchten Lappen auswischen. Anschließend den Backofen erneut mit einem feuchten Tuch auswischen und dann trocknen wischen.
• Es ist möglicherweise gelegentlich ein Flüssigreiniger erforderlich, um den Backofen vollständig zu reinigen.

Reinigen der Kochplatte (Massekochfeld)

• Die Kochplatte regelmäßig reinigen.
• Die Kochplatte mit einem weichen, ausschließlich in Wasser eingetauchten Tuch reinigen. Anschließend die Kochplatte kurz einschalten, bis sie vollständig getrocknet ist.

Reinigen der emaillierten Teile

• Die emaillierten Teile an Ihrem Gerät regelmäßig reinigen.

• Die emaillierten Teile mit einem weichen, in Wasser eingetauchten Tuch reinigen. Anschließend erneut mit einem feuchten Tuch abwischen und dann trocknen wischen.

Die emaillierten Teile nicht reinigen, wenn sie noch heiß sind vom Gebrauch.

Essig, Kaffee, Milch, Salz, Wasser, Zitrone oder Tomatensaft nicht zu lange auf emaillierten Teilen belassen.

Reinigen von Edelstahlteilen (sofern vorhanden)

• Die Edelstahlteile an Ihrem Gerät regelmäßig reinigen.
• Die Edelstahlteile mit einem weichen, ausschließlich in Wasser eingetauchten Tuch reinigen. Anschließend mit einem trockenen Tuch gründlich trockenwischen.

Die Edelstahlteile nicht reinigen, wenn sie noch heiß sind vom Gebrauch.

Essig, Kaffee, Milch, Salz, Wasser, Zitrone oder Tomatensaft nicht zu lange auf Edelstahlteilen belassen.

Ausbauen der Backofentür

Sie müssen vor dem Reinigen der Innenscheibe des Backofens die Backofentür wie unten dargestellt herausnehmen.

1. Die Backofentür öffnen.

1. Den Sicherheitsbügel a mit einem Schraubendreher bis zum Anschlag öffnen.

3.Die Tür bis kurz vor die geschlossene

Position schließen, in dieser Stellung in Ihre Richtung ziehen und abnehmen.

WARNUNG: Das Gerät sollte ausschließlich von einem autorisierten Servicemitarbeiter oder einem fizierten Techniker gewartet werden.

Auswechseln der Backofenlampe

WARNUNG: Schalten Sie das Gerät vor dem Auswechseln der Backofenlampe aus, und lassen Sieökühlen.

• Die Streuscheibe abnehmen, und die Glühlampe herausnehmen.
• Die neue Glühlampe (hitzebeständig bis 300°C) anstelle der alten Glühlampe (230 V, 15-25 Watt, Typ E14) einsetzen.
• Die Streuscheibe wieder einsetzen. Nun ist der Backofen wieder einsatzbereit.

Die Backofenlampe ist speziell für den Betrieb in Haushaltskochgeräten ausgelegt. Sie eignet sich nicht zur nbeleuchtung.

6. FEHLERBEHEBUNG UND TRANSPORT

6.1 Fehlerbehebung

Wenn an Ihrem Gerät weiterhin ein Fehler vorliegt, nachdem Sie die unten aufgeführten grundlegenden Schritte zur Fehlerbehebung befolgt haben, wenden Sie sich an einen autorisierten Servicemitarbeiter oder einen qualifizierten Techniker.

Fehler Mögliche Ursache Lösung
Das Kochfeld oder die Kochzonen können nicht eingeschaltet werden.	Die Spannungsversorgung ist unterbrochen.	Prüfen Sie die Sicherungen für das Gerät im Sicherungskasten.Prüfen Sie, ob der Strom ausgefallen ist, indem Sie versuchen, andere elektrische Geräte einzuschalten.
Das Kochfeld gibt bei den ersten Kochvorgängen Gerüche ab.	Neues Gerät.	Kochen Sie auf jeder Kochzone 30 Minuten lang Wasser in einem Topf.
Der Backofen kann nicht eingeschaltet werden.	Die Spannungsversorgung ist ausgeschaltet.	Stellen Sie sicher, dass die Spannungsversorgung vorhanden ist.Stellen Sie sicher, dass die anderen Küchengeräte funktionieren.
Keine Hitze oder Backofen erwärmt sich nicht.	Der Temperaturwahlschalter des Backofens ist falsch eingestellt.Die Backofentür wurde offen gelassen.	Stellen Sie sicher, dass der Temperaturwahlschalter des Backofens ordnungsgemäß eingestellt ist.
Der Garvorgang im Backofen ist ungleichmäßig.	Es wird die falsche Einschubebene verwendet.	Stellen Sie sicher, dass Sie die empfohlenen Temperaturen und Einschubebenen verwenden.Öffnen Sie die Backofentür nicht zu häufig, es sei denn, das Gargut muss gewendet werden.Wenn Sie die Backofentür häufig öffnen, hat dies geringere Innentemperaturen zur Folge und beeinträchtigt die Ergebnisse des Garvorgangs.
Die Backofenlampe leuchtet nicht.	Die Backofenlampe ist ausgefallen.Die Spannungsversorgung wurde getrennt oder ist ausgeschaltet.	Ersetzen Sie die Backofenlampe entsprechend den Anweisungen.Stellen Sie sicher, dass die Spannungsversorgung an den entsprechenden Schaltern eingeschaltet ist.
Der Backofenlüfter (sofern vorhanden) ist zu laut.	Die eingeschobenen Roste oder Bleche vibrieren.	Stellen Sie sicher, dass der Backofen gerade steht.Stellen Sie sicher, dass die eingeschobenen Roste oder Bleche und das Kochgeschirr nicht vibrieren oder an der Rückwand des Backofens anliegen.

6.2 Transport

Wenn Sie das Gerät transportieren müssen, tragen Sie es in der Originalverpackung. Befolgen Sie die Hinweiszeichen zum Transport auf der Verpackung. Befestigen Sie alle losen Teile mit Klebeband, um Beschädigungen an dem Produkt beim Transport zu verhindern.

Wenn Ihnen die Originalverpackung nicht mehr zur Verfügung steht, bereiten Sie einen Transportkarton vor, in dem das Gerät und insbesondere dessen Oberflächen vor Beschädigung durch äußere Einflüsse geschützt sind.

7. TECHNISCHE DATEN

7.1 Energieblatt

Marke		VESTEL
Modell VFHW6060
Ofentyp Elektro
Gewicht kg 44,0
Energieeffizienzindex – konventionell 93,9
Energieeffizienzindex – Umluft -
Energieklasse A
Energieverbrauch (Elektrizität) – konventionell kWh/Zyklus 0,80
Energieverbrauch (Elektrizität) – Umluft kWh/Zyklus -
Anzahl Kavitäten 1
Heizquelle Elektro
Volumen I 72
Dieser Ofen stimmt mit EN 60350-1 überein

Energiespartipps

Ofen

- Kochen Sie Mahlzeiten wenn möglich zur gleichen Zeit.

- Halten Sie Vorheizzeiten kurz.

- Verlängern Sie die Kochzeiten nicht unnötig.

- Vergessen Sie nicht, den Ofen am Ende des Kochvorgangs abzuschalten.

- Öffnen Sie nicht die Ofentür während des Kochvorganges.

7.2 Energieblatt

Marke		VESTEL
Modell VFHW6060
Kochfeldart Elektro
Anzahl Kochzonen 4
Heiztechnologie – 1 Kochplatte
Größe – 1 cm ∅ 14,5
Energieverbrauch – 1 Wh/kg 193,0
Heiztechnologie – 2 Kochplatte
Größe – 2 cm ∅ 14,5
Energieverbrauch – 2 Wh/kg 194,0
Heiztechnologie – 3 Kochplatte
Größe – 3 cm ∅ 18,0
Energieverbrauch – 3 Wh/kg 193,0
Heiztechnologie – 4 % Kochplatte
Größe – 4 cm ∅ 18,0
Energieverbrauch – 4 Wh/kg 194,0
Energieverbrauch des Kochfeldes Wh/kg 193,5
Dieses Kochfeld stimmt mit EN 60350-2 überein

Energiespartipps

Kochfeld

- Verwenden Sie Kochgeschirr mit einer flachen Unterseite.

- Verwenden Sie Kochgeschirr in der passenden Größe.

- Verwenden Sie Kochgeschirr mit einem Deckel.

- Halten Sie die Menge an Flüssigkeiten und Fett gering.

- Reduzieren Sie die Hitze, wenn Flüssigkeiten anfangen zu kochen.

	10.2	10.3	10.4	10.5	10.6	10.7	10.8	10.9	11.0	11.1	11.2	11.3	11.4	11.5	11.6	11.7	11.8	11.9	12.0
