BEDIENUNGSANLEITUNG GKESC 60 VESTEL

DE Einbaukochfeld / Bedienungsanleitung

EN Built-in Hob/ User Manual

LESEN SIE DIESE ANLEITUNG VOLLSTÄNDIG UND SORGFÄLTIG DURCH, BEVOR SIE IHR GERÄT IN BETRIEB NEHMEN, UND HALTEN SIE ES STETS ZUR VERFÜGUNG WENN NÖTIG.

DIESES HANDBUCH WURDE FÜR VERSCHIEDENE MODELLE EINER REIHE VERFASST. ES KANN SEIN, DASS IHR GERÄT ÜBER EINIGE EIGENSCHAFTEN, DIE IN DIESEM HANDBUCH ERLÄUTERT WURDEN NICHT VERFÜGT. ACHTEN SIE AUF DIE AUSDRÜCKE, DIE EINE ABBILDUNG HABEN, WÄHREND SIE DIESE BETRIEBSANLEITUNG LESEN.

Allgemeine Sicherheitshinweise

- Dieses Gerät kann von Kindern ab 8 Jahren und älter und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn sie unter Aufsicht sind oder ausführliche Anleitung zur Benutzung des Gerätes in einer sicheren Weise erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung darf nicht von Kindern ohne Aufsicht erfolgen.

- WARNUNG: Das Gerät und die zugänglichen Teile werden während des Gebrauchs heiß. Achten Sie darauf, dass Sie nicht die Heizelemente berühren. Kinder unter 8 Jahren sollten ferngehalten werden, es sei denn sie werden kontinuierlich überwacht.

- WARNUNG: Unbeaufsichtigtes Kochen auf einem Herd mit Fett oder Öl kann gefährlich sein und zu Bränden führen. NIEMALS versuchen, ein Feuer mit Wasser zu löschen, aber schalten Sie das Gerät aus und dann

decken Sie die Flamme z.B. mit einem Deckel oder einer Löschdecke ab.

- WARNUNG: Brandgefahr: lagern Sie keine Gegenstände auf den Kochflächen.

- WARNUNG: Wenn die Oberfläche rissig ist, schalten Sie das Gerät aus, um die Gefahr eines elektrischen Schlages zu vermeiden.

- Für Kochfelder mit Abdeckung: Entfernen Sie vor dem Öffnen der Abdeckung alle Verunreinigungen darauf. Lassen Sie die Kochfelder stets abkühlen, bevor Sie die Abdeckung schließen.

- Das Gerät ist nicht für die Steuerung durch externe Zeitgeber oder ein separates Fernbediensystem ausgelegt.

- Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel oder Metallschaber, um die Scheibe in der Backraumtür zu reinigen. Diese können die Oberfläche zerkratzen, was zum Bersten der Glasscheibe führen kann.

-Verwenden Sie keine Dampfreiniger zur Reinigung des Gerätes.

-Stellen Sie vor der Installation sicher, dass die lokalen Netzbedingungen (Gastyp und Gasdruck oder Strom-Spannung-und Frequenz) und die Anpassung des Gerätes kompatibel sind. Die Anpassungsbedingungen dieses Gerätes sind auf dem Typenschild angegeben

- VORSICHT: Dieses Gerät ist nur ist nur zum Kochen von Speisen und für den Gebrauch im Haushalt bestimmt und sollte nicht für andere Zwecke oder auf einer anderen Anwendung, z. B. für gewerbliche und industrielle Anwendung oder in einem kommerziellen Umfeld verwendet werden.

- Es wurden alle erdenklichen Sicherheitsvorkehrungen getroffen, um Ihre Sicherheit zu garantieren. Da das Glas brechen könnte, sollten Sie bei der Reinigung stets vorsichtig sein, um Kratzer zu vermeiden. Vermeiden Sie Schläge auf das Glas durch Zubehörgeräte.

- Stellen Sie sicher, dass das Netzkabel während der Installation nicht eingeklemmt ist. Wird das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefährdung zu vermeiden.

Warnhinweise zur Installation

• Nehmen Sie das Gerät nicht in Betrieb, solange es nicht vollständig eingebaut ist.
• Das Gerät muss von einem autorisierten Techniker aufgestellt und in Betrieb genommen werden. Der Hersteller ist nicht verantwortlich für Schäden, die durch fehlerhafte Aufstellung und Montage durch nicht autorisierte Personen verursacht werden könnten.
• Wenn Sie das Gerät auspacken, stellen Sie sicher, dass es nicht während des Transports beschädigt wurde. Wenn Sie irgendwelche Beschädigungen entdecken, nehmen Sie das Gerät keinesfalls in Betrieb und kontaktieren Sie umgehend den autorisierten Wartungsdienst. Da die für die Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor etc.) für Kinder gefährlich sein können, sollten Sie diese einsammeln und sofort entsorgen.
• Schützen Sie das Gerät vor Umwelteinflüssen. Setzen Sie es niemals Einflüssen wie Sonne, Regen, Schnee oder Staub etc. Aus.
• Die umgebenden Materialien des Gerätes (Schaltschrank) müssen einer Temperatur von mindestens 85 °C standhalten.

Während der Verwendung

• Bei der ersten Benutzung Ihres Kochplatten-Kochfelds können Sie mindestens 30 Minuten lang einen Geruch und Rauch bemerken. Dies ist völlig normal und verschwindet nach einiger Zeit. Bitte stellen Sie während der ersten Benutzung sicher, dass der Raum gut belüftet ist.
• Bei der ersten Benutzung Ihres Glaskeramikkochfeldes können Sie etwas Dampf entlang der Kanten bemerken. Dies ist völlig normal und verschwindet nach einiger Zeit.
  -Legen Sie keine entzündlichen oder brennbaren Materialien, in das Gerät oder in die Nähe des Gerätes, wenn es in Betrieb ist.
• Lassen Sie den Herd beim Kochen mit festen oder flüssigen Fetten nicht unbeaufsichtigt. Diese könnten bei sehr hohen Temperaturen zu brennen beginnen. Gießen Sie niemals Wasser in brennendes Fett oder Öl. Decken Sie die Kasserolle oder Pfanne mit dem Deckel zu, um die Flammen zu ersticken und schalten Sie den Herd ab.
• Positionieren Sie Pfannen immer über der Mitte der Kochzone, und drehen Sie die Griffe in eine sichere Position, damit sie nicht geschlagen oder angefasst werden können.
• Wenn das Gerät längere Zeit nicht benutzt wird. Halten Sie den Netzhauptschalter ausgeschaltet. Drehen Sie auch den Gaszufuhrhahn ab, wenn Sie das Gerät nicht verwenden.
• Achten Sie stets darauf, dass die Regler in der Position "0" (Stop), wenn der Herd nicht in Betrieb ist.

Reinigung und Wartung

• Schalten Sie das Gerät aus, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten durchführen. Das können Sie machen nachdem Sie das Gerät ausstecken oder den Hauptschalter ausschalten.
• Entfernen Sie die Regler nicht, um das Bedienfeld zu reinigen.

FÜR EINE EINWANDFREIE FUNKTION UND DIE GRÖSSTMÖGLICHE SICHERHEIT SOLLTEN SIE STETS ORIGINALERSATZTEILE VERWENDEN UND IM BEDARFSFALL NUR EINEN AUTORISIERTEN WARTUNGSDIENST ANRUFEN.

INSTALLATION

Der elektrische Anschluss dieses Kochfeldes sollte von einer autorisierten Fachkraft oder einem qualifizierten Elektriker ausgeführt werden; dabei sind die Anweisungen in dieser Anleitung sowie zutreffende Richtlinien zu beachten.

• Überzeugen Sie sich vor der Installation, dass örtliche Stromversorgung und Einstellung des Gerätes aufeinander abgestimmt sind.
• Gültige Gesetze, Vorschriften, Direktiven und Richtlinien des Landes, in dem das Gerät genutzt wird, müssen eingehalten werden (z. B. Sicherheitsbestimmungen, sachgerechte Entsorgung, etc.).

Einbaukochfeld installieren

- Entfernen Sie zunächst sämtliches Verpackungsmaterial vom Gerät und von seinen Zubehörteilen und überzeugen Sie sich davon, dass das Kochfeld nicht beschädigt ist. Falls Sie jegliche Beschädigungen feststellen oder auch nur vermuten, benutzen Sie das Gerät nicht, sondern setzen sich sofort mit dem autorisierten Kundendienst oder einem qualifizierten Techniker in Verbindung.

- Ihr Einbaukochfeld wird in den Ausschnitt einer Arbeitsplatte eingesetzt.

EINBAUBACKOFEN INSTALLIEREN

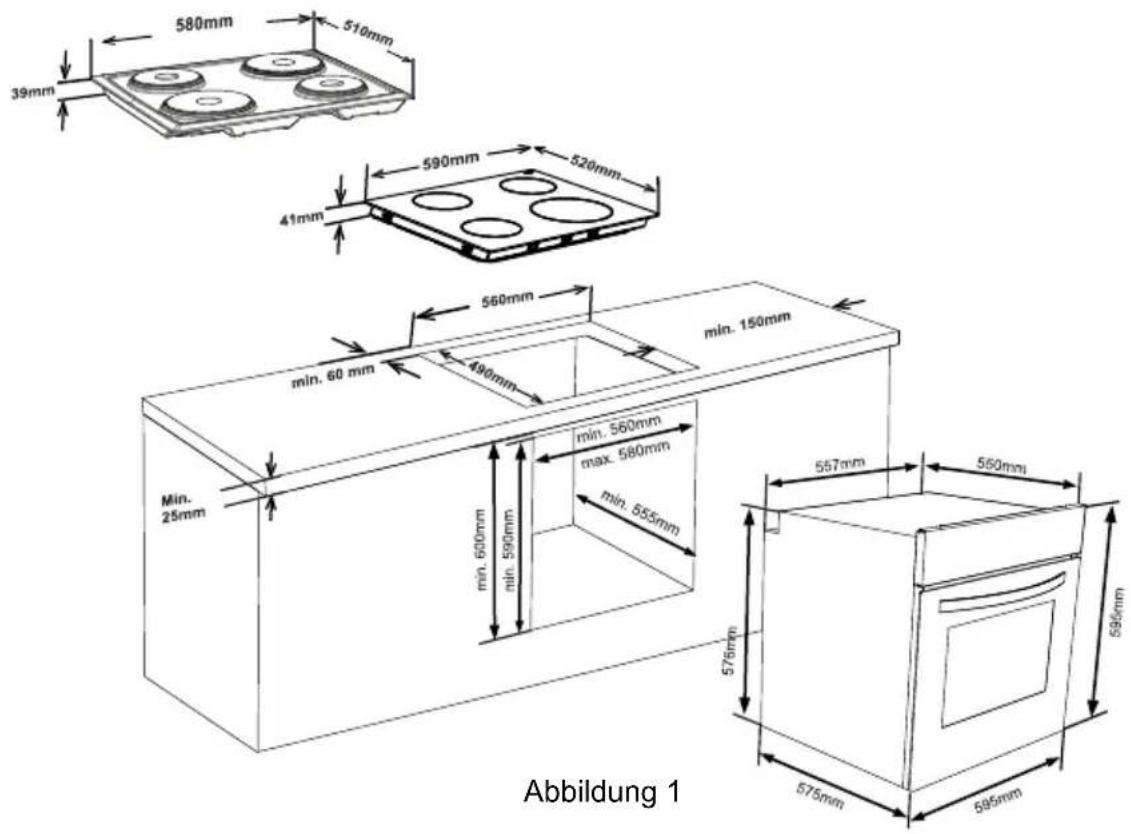

580mm 510mm 39mm 590mm 520mm 41mm 560mm min. 60 mm 490mm min. 150mm Min. 25mm 560mm max. 580mm min. 555mm 557mm 560mm 575mm 596mm 576mm 575mm 595mm Abbildung 1

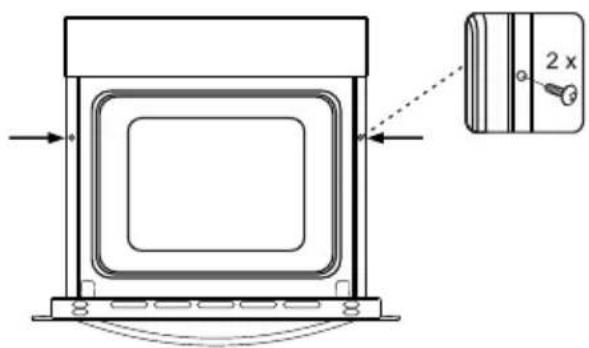

Öffnen Sie die Backofentür und setzen Sie zwei Schrauben in die am Rahmen befindlichen Löcher ein. Öffnen Sie die Backofentür und setzen Sie zwei Schrauben in die am Rahmen befindlichen Löcher ein. Ziehen Sie die Schrauben fest, wenn das Gerät die Holzoberfläche der Küchenzeile berührt.

Wenn der Herd unter einem Kochfeld eingebaut wird, sollte der Mindestabstand zwischen dem Kochfeld und der Oberseite des Herdes 50mm betragen; der Mindestabstand zwischen dem Kochfeld und dem Bedienfeld 25mm.

Montageanweisung für Schott-Ceran-Kochfelder GK 60.1, GK SC60X, GK ESC60, GK SCZKB60X

-Schaffen Sie eine passende Öffnung; die Abmessungen entnehmen Sie der Abbildung 1 auf der vorigen Seite. Der Abstand zwischen der Hinterkante des Kochfeldes und der angrenzenden Wand hängt von der Wandoberfläche ab. Achten Sie darauf, dass sich keine leicht entflammbaren Materialien wie Vorhänge oder Papier in der Nähe des Kochfeldes befinden.

Vorderseite

Abbildung 4

Montageanweisung für Edelstahlkochfeld KP 60.1

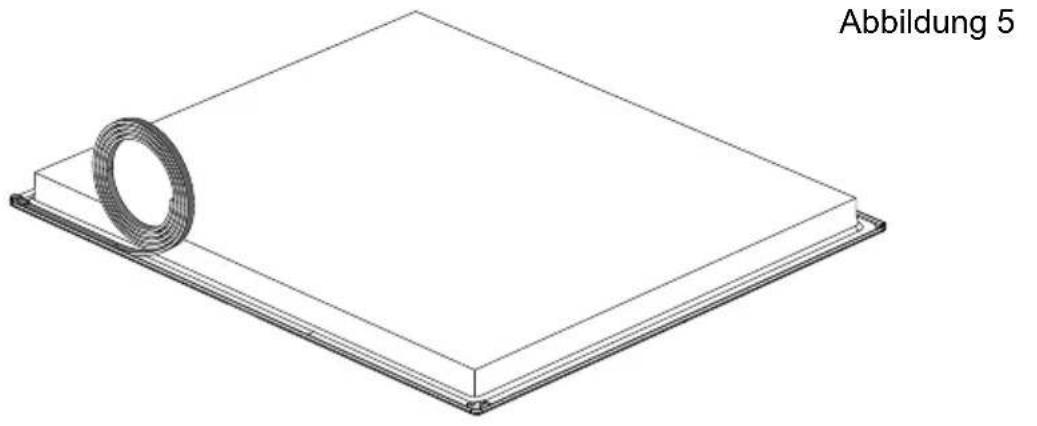

Bringen Sie das einseitig selbsthaftende Dichtungsband beginnend in einer Ecke des Gerätes am Rand des Kochfeldes an. Achten Sie darauf, dass keine Lücke zwischen dem Dichtungsband und dem Kochfeldrand entsteht.

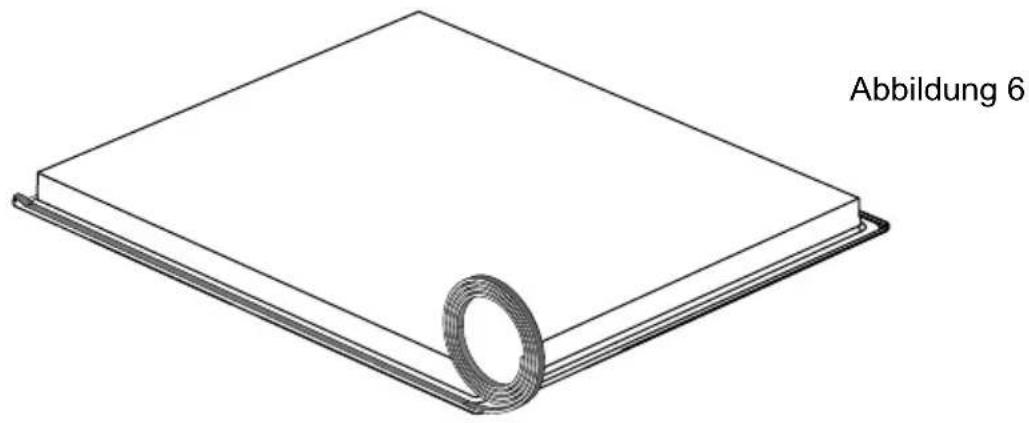

Ziehen Sie das Dichtungsband mit Ihrer Hand bis zum Ende der Kante.

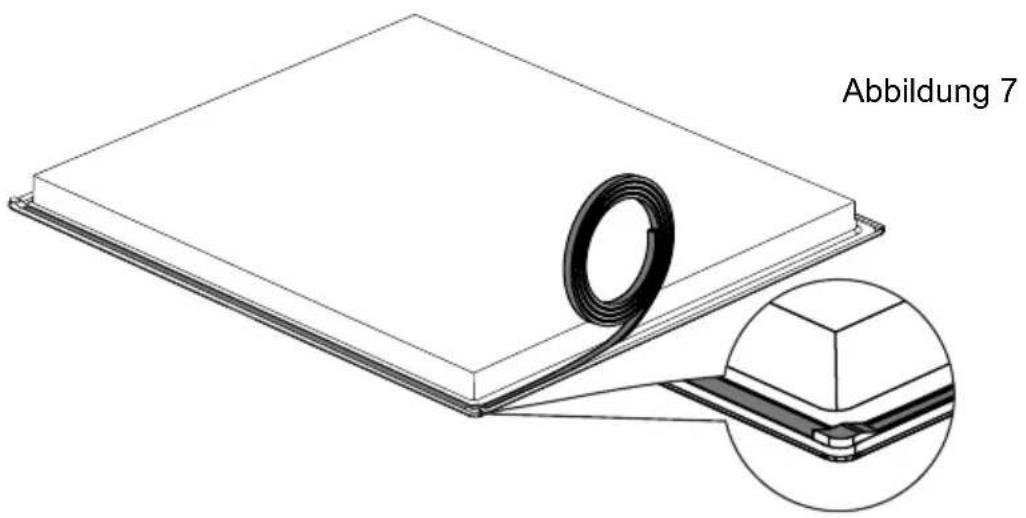

Bringen Sie das Dichtungsband auf diese Weise auch an den anderen Kanten an. Stellen Sie sicher, dass die Verbindungsstellen an den Ecken überlappen.

Abbildung 7

Platzieren Sie das Gerät vorsichtig in der Öffnung und stellen Sie sicher, dass es mittig in der Öffnung sitzt. Fixieren Sie es mittels Halterungen und Schrauben. Passen Sie die Position der Halterungen je nach Dicke der Arbeitsplatte wie in der Abbildung gezeigt an und ziehen Sie die Schrauben beginnen bei der vorderen unteren Kante fest.

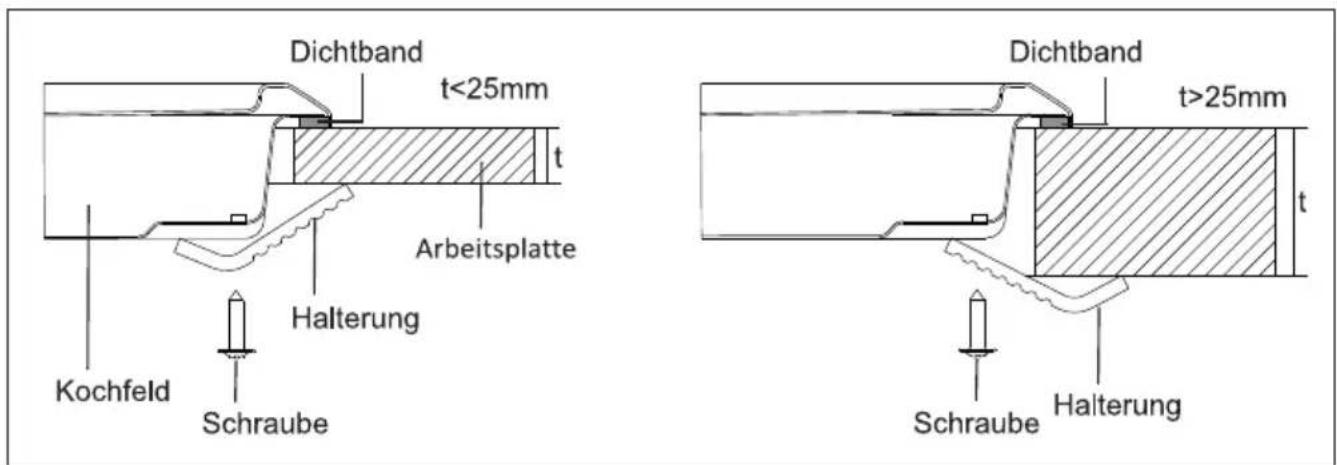

Dichtband t<25mm Arbeitsplatte Kochfeld Schraube Halterung Dichtband t>25mm Schraube Halterung

Abbildung 8

EHA Basic XA3 kombinierbar mit GK 60.1

KP 60.1

EHA Mul 6AX kombinierbar mit

GKE SC60

GKSC60X

GKSC ZKB60X

EHA XA5 kombinierbar mit

GKE SC60

GKSC60X

GKSC ZKB60X

Marke		VESTEL
Modell		KP 60.1
Kochfeldart		Elektro
Anzahl Kochzonen		4
Heiztechnologie – 1		Masse Kochfeld
Größe – 1	cm	∅ 14,5
Energieverbrauch – 1	Wh/kg	193,0
Heiztechnologie – 2		Masse Kochfeld
Größe – 2	cm	∅ 14,5
Energieverbrauch – 2	Wh/kg	193,0
Heiztechnologie – 3		Masse Kochfeld
Größe – 3	cm	∅ 18,0
Energieverbrauch – 3	Wh/kg	193,0
Heiztechnologie – 4		Masse Kochfeld
Größe – 4	cm	∅ 18,0
Energieverbrauch – 4	Wh/kg	194,0
Durchschnittlicher Energieverbrauch des Kochfeldes	Wh/kg	193,3
Dieses Kochfeld stimmt mit EN 60350-2 überein

Energiespartipps

Kochfeld

- Verwenden Sie Kochgeschirr mit einer flachen Unterseite.

- Verwenden Sie Kochgeschirr in der passenden Größe.

- Verwenden Sie Kochgeschirr mit einem Deckel.

- Halten Sie die Menge an Flüssigkeiten und Fett gering.

- Reduzieren Sie die Hitze, wenn Flüssigkeiten anfangen zu kochen.

Marke		VESTEL
Modell		GK 60.1GKSC60X - GKESC60
Kochfeldart		Elektro
Anzahl Kochzonen		4
Heiztechnologie – 1		Strahlungsbeheizung
Größe – 1	cm	∅ 14,5
Energieverbrauch – 1	Wh/kg	192,0
Heiztechnologie – 2		Strahlungsbeheizung
Größe – 2	cm	∅ 14,5
Energieverbrauch – 2	Wh/kg	192,0
Heiztechnologie – 3		Strahlungsbeheizung
Größe – 3	cm	∅ 18,0
Energieverbrauch – 3	Wh/kg	192,0
Heiztechnologie – 4	%	Strahlungsbeheizung
Größe – 4	cm	∅ 18,0
Energieverbrauch – 4	Wh/kg	192,0
DurchschnittlicherEnergieverbrauch des Kochfeldes	Wh/kg	192,0
Dieses Kochfeld stimmt mit EN 60350-2 überein

Energiespartipps

Kochfeld

• Verwenden Sie Kochgeschirr mit einer flachen Unterseite.
• Verwenden Sie Kochgeschirr in der passenden Größe.
• Verwenden Sie Kochgeschirr mit einem Deckel.
• Halten Sie die Menge an Flüssigkeiten und Fett gering.
• Reduzieren Sie die Hitze, wenn Flüssigkeiten anfangen zu kochen.

Marke		VESTEL
Modell		GKSC ZKB60X
Kochfeldart		Elektro
Anzahl Kochzonen		4
Heiztechnologie – 1		Strahlungsbeheizung
Größe – 1	cm	∅ 14,5
Energieverbrauch – 1	Wh/kg	192,0
Heiztechnologie – 2		Strahlungsbeheizung
Größe – 2	cm	∅ 14,5
Energieverbrauch – 2	Wh/kg	192,0
Heiztechnologie – 3		Strahlungsbeheizung
Größe – 3	cm	15,5 x 26,0
Energieverbrauch – 3	Wh/kg	190,0
Heiztechnologie – 4		Strahlungsbeheizung
Größe – 4	cm	∅ 18,0
Energieverbrauch – 4	Wh/kg	191,0
Durchschnittlicher Energieverbrauch des Kochfeldes	Wh/kg	191,3
Dieses Kochfeld stimmt mit EN 60350-2 überein

Energiespartipps

Kochfeld

• Verwenden Sie Kochgeschirr mit einer flachen Unterseite.
• Verwenden Sie Kochgeschirr in der passenden Größe.
• Verwenden Sie Kochgeschirr mit einem Deckel.
• Halten Sie die Menge an Flüssigkeiten und Fett gering.
• Reduzieren Sie die Hitze, wenn Flüssigkeiten anfangen zu kochen.

Konformitätserklärung

Wir erklären, dass unsere Produkte die geltenden europäischen Richtlinien, Entscheidungen und Regularien sowie die in den referenzierten Standards gelisteten Anforderungen erfüllen.

C€

Entsorgung des Gerätes

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom I Hausmüll z.B bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogetäte mit dem abgebildeten Symbol gekennzeichnet.

Recycling

Unsere Verpackungen werden aus umweltfeundlichen, wiederververtbaren Materialen hergestellt :

Außenverpackung aus Pappe

Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)

Foilen und Beutel aus Polyäthylen (PE)

Spannbänder aus Polypropylen (PP).

Sollten es Ihre räumlichen Verhältnisse zulassen, empreflen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine Reparatur-Annahmestelle gebracht werden müssen. ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

VESTEL

KP 60.1

GK 60.1

GKSC60X

GKE SC60

GKSC ZKB60X

OPERATING AND INSTALLATION

INSTRUCTIONS OF

BUILT-IN HOB

EN

SAFETY WARNINGS
