BEDIENUNGSANLEITUNG Life P61220 (MD 44202) MEDION

1. Informationen zu dieser Bedienungsanleitung ........................................ 5

10.1. Gerät über AUX anschließen ...........................................................................21 10.2. Geräte über optischen Anschluss anschließen ........................................22 10.3. Geräte über HDMI (ARC) anschließen ..........................................................22

15. Audiowiedergabe im AUX-/Bluetooth

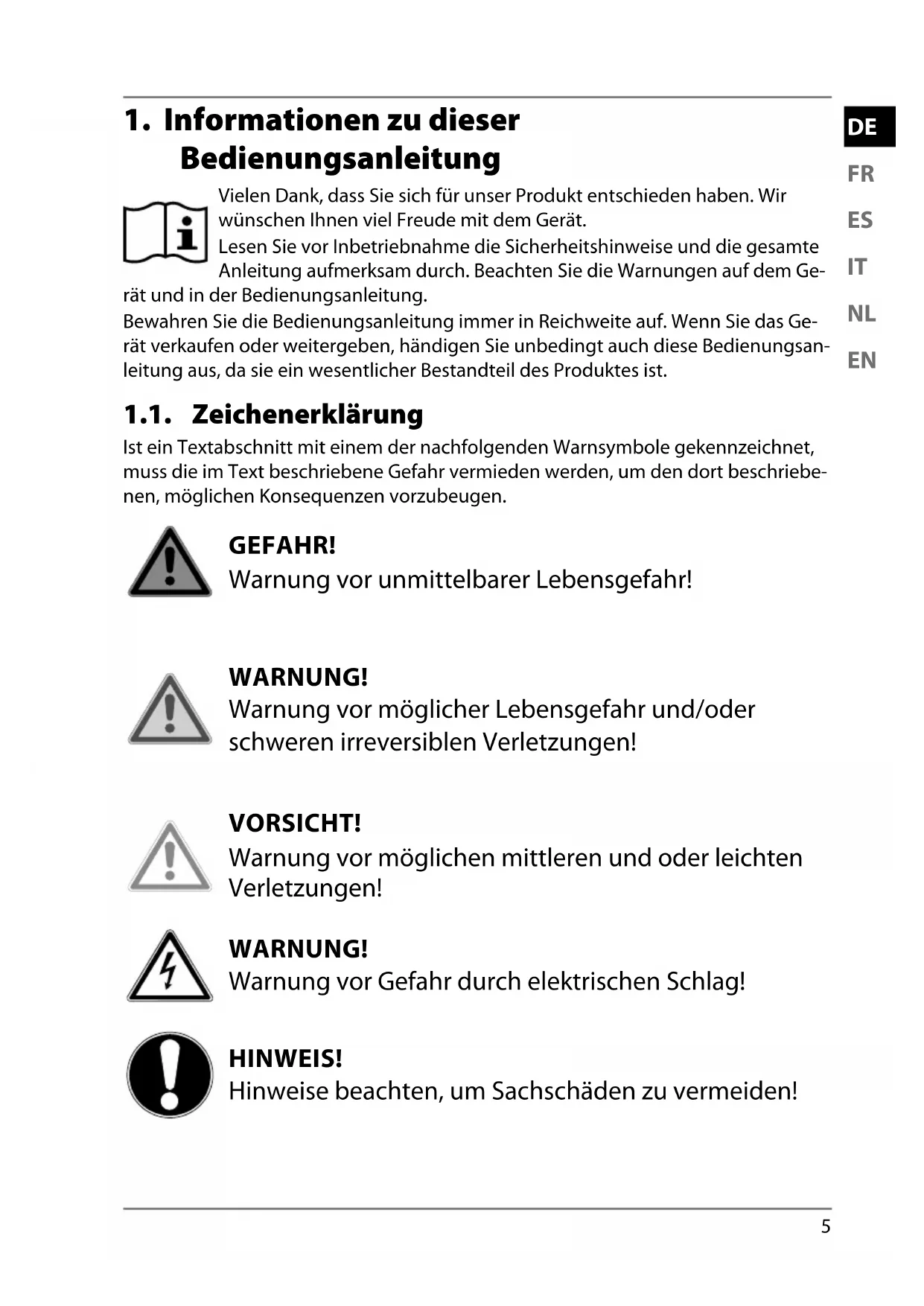

1. Informationen zu dieser

Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch. Beachten Sie die Warnungen auf dem Ge- rät und in der Bedienungsanleitung. Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Ge- rät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsan- leitung aus, da sie ein wesentlicher Bestandteil des Produktes ist. 1.1. Zeichenerklärung Ist ein Textabschnitt mit einem der nachfolgenden Warnsymbole gekennzeichnet, muss die im Text beschriebene Gefahr vermieden werden, um den dort beschriebe- nen, möglichen Konsequenzen vorzubeugen. GEFAHR! Warnung vor unmittelbarer Lebensgefahr! WARNUNG! Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen! VORSICHT! Warnung vor möglichen mittleren und oder leichten Verletzungen! WARNUNG! Warnung vor Gefahr durch elektrischen Schlag! HINWEIS! Hinweise beachten, um Sachschäden zu vermeiden! 44202 ML Content MSN 5006 5063 Final Rev2.indb 544202 ML Content MSN 5006 5063 Final Rev2.indb 5 15.06.2020 11:21:0315.06.2020 11:21:036 Weiterführende Informationen für den Gebrauch des Gerätes! Hinweise in der Bedienungsanleitung beachten!

Aufzählungspunkt / Information über Ereignisse während der Bedie- nung Auszuführende Handlungsanweisung

Auszuführende Sicherheitshinweise Schutzklasse II Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchge- hend doppelte und/oder verstärkte Isolierung besitzen und keine An- schlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse ei- nes isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Isolierung bilden. Konformitätserklärung (siehe Kapitel „Konformitätsinformation“): Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien. 44202 ML Content MSN 5006 5063 Final Rev2.indb 644202 ML Content MSN 5006 5063 Final Rev2.indb 6 15.06.2020 11:21:0315.06.2020 11:21:037

2. Bestimmungsgemäßer Gebrauch

Das Gerät dient zur Wiedergabe von Audiosignalen. Die Soundbar ist für den Anschluss an Fernsehern vorgesehen, es können weite- re Geräte wie z. B. tragbare CD- oder MP3-Spieler, Computer/Note- book, Smartphones und Stereoanlage angeschlossen werden. Das Gerät ist nur für den privaten und nicht für den industriel- len/kommerziellen Gebrauch bestimmt. Bitte beachten Sie, dass im Falle des nicht bestimmungsgemä- ßen Gebrauchs die Haftung erlischt: Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelie- ferten Zusatzgeräte. Verwenden Sie nur von uns gelieferte oder genehmigte Er- satz- und Zubehörteile. Beachten Sie alle Informationen in dieser Bedienungsanlei- tung, insbesondere die Sicherheitshinweise. Jede andere Be- dienung gilt als nicht bestimmungsgemäß und kann zu Per- sonen- oder Sachschäden führen. Benutzen Sie das Gerät nicht in explosionsgefährdeten Berei- chen. Hierzu zählen z. B. Tankanlagen, Kraftstofflagerbereiche oder Bereiche, in denen Lösungsmittel verarbeitet werden. Auch in Bereichen mit teilchenbelasteter Luft (z. B. Mehl- oder Holzstaub) darf dieses Gerät nicht verwendet werden. Setzen Sie das Gerät keinen extremen Bedingungen aus, es ist nur für den Gebrauch in Innenräumen. Zu vermeiden sind:

• Hohe Luftfeuchtigkeit oder Nässe

• Extrem hohe oder tiefe Temperaturen

• Direkte Sonneneinstrahlung

• Offenes Feuer 44202 ML Content MSN 5006 5063 Final Rev2.indb 744202 ML Content MSN 5006 5063 Final Rev2.indb 7 15.06.2020 11:21:0315.06.2020 11:21:038

3. Sicherheitshinweise

WARNUNG! Verletzungsgefahr durch unsachgemäße Behandlung! Dieses Gerät ist nicht dafür bestimmt, durch Perso- nen (einschließlich Kinder) mit eingeschränkten phy- sischen, sensorischen, oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsich- tigt oder erhielten von Ihnen Anweisungen, wie das Gerät zu benutzen ist. Lassen Sie Kinder nicht unbeaufsichtigt an elektri- schen Geräten spielen. Kinder können mögliche Ge- fahren nicht immer richtig erkennen. 3.1. Gerät sicher montieren WARNUNG! Verletzungsgefahr durch Stromschlag! Es besteht die Gefahr eines elektrischen Schlags durch stromführende Leitungen. Wählen Sie zur Montage des Geräts einen geeigneten Ort und achten Sie darauf, beim Bohren keine verdeckten Elektro- oder Installationsleitungen zu beschädigen. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie z. B. Va- sen, auf oder in die Nähe des Geräts und Netzkabels. Das Ge- fäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen. Schützen Sie das Gerät und alle angeschlossenen Geräte vor Feuchtigkeit, Tropf- und Spritzwasser. Vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung, um Betriebsstörungen zu verhindern. Stellen Sie keine offenen Brandquellen, wie z. B. brennende Kerzen auf bzw. in die Nähe der Geräte. 44202 ML Content MSN 5006 5063 Final Rev2.indb 844202 ML Content MSN 5006 5063 Final Rev2.indb 8 15.06.2020 11:21:0415.06.2020 11:21:049

Bedecken Sie das Gerät nicht mit Gegenständen (Zeitschrif- ten, Decken etc.) um zu große Erwärmung zu vermeiden. Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten. Stellen und betreiben Sie alle Komponenten auf einer stabi- len, ebenen und vibrationsfreien Unterlage, um Stürze des Geräts zu vermeiden. Alle Multimediageräte, die an das Gerät angeschlossen wer- den, müssen den Anforderungen der Niederspannungsrichtli- nie entsprechen. 3.2. Stromversorgung GEFAHR! Verletzungsgefahr durch Stromschlag! Die Steckdosen müssen sich in der Nähe des Ge- rätes befinden und leicht zugänglich sein. Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern kann. Um die Stromversorgung zu Ihrem Gerät zu unterbrechen, ziehen Sie den Netzstecker des Geräts aus der Steckdose. Hal- ten Sie beim Abziehen immer den Netzstecker selbst fest. Zie- hen Sie nie an der Leitung, um Beschädigungen zu vermei- den. Betreiben Sie das Gerät nur an geerdeten Steckdosen mit 220-240 V ~ 50/60 Hz. Wenn Sie sich der Stromversorgung am Auf stel lungsort nicht sicher sind, fragen Sie beim betreffen- den Energieversorger nach. Verwenden Sie den Netzstecker des Geräts nicht mehr, wenn das Gehäuse oder die Zuleitung zum Gerät beschädigt sind. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Eventuel- les Berühren spannungsführender Teile sowie Verändern des elektrischen und mechanischen Aufbaus gefährden Sie und führen möglicherweise zu Funktionsstörungen des Gerätes. 44202 ML Content MSN 5006 5063 Final Rev2.indb 944202 ML Content MSN 5006 5063 Final Rev2.indb 9 15.06.2020 11:21:0415.06.2020 11:21:0410 Bei Gewitter, oder wenn Sie das Gerät längere Zeit nicht benutzen möchten, nehmen Sie es vom Netz. Ziehen Sie den Netzstecker bei Nichtgebrauch aus der Steck- dose oder benutzen Sie eine Master-/Slave-Stromleiste, um den Stromverbrauch bei ausgeschaltetem Zustand zu vermei- den. 3.3. Umgang mit Batterien Die Fernbedienung wird mit einer Batterie betrieben. Beachten Sie hierzu folgende Hinweise: Halten Sie neue und gebrauchte Batterien von Kindern fern. Batterien nicht verschlucken, es besteht die Gefahr einer che- mischen Verätzung. WARNUNG! Verätzungsgefahr! Die Fernbedienung beinhaltet eine Knopfzellen-Bat- terie. Wird diese Batterie verschluckt, kann sie innerhalb von 2 Stunden ernsthafte innere Verätzungen verursachen, die zum Tode führen können. Wenn Sie vermuten, Batterien könnten verschluckt oder in ir- gendeinen Teil des Körpers gelangt sein, suchen Sie unver- züglich medizinische Hilfe. Benutzen Sie die Fernbedienung nicht mehr, wenn das Bat- teriefach nicht sicher schließt und halten Sie sie von Kindern fern. Legen Sie grundsätzlich nur neue Batterien gleichen Typs ein. Benutzen Sie nie alte und neue Batterien zusammen. Achten Sie beim Einlegen der Batterien auf die Polarität (+/–). Bei unsachgemäßem Auswechseln der Batterien besteht Ex- plosionsgefahr! Ersetzen Sie die Batterien nur durch densel- ben oder einen gleichwertigen Typ. 44202 ML Content MSN 5006 5063 Final Rev2.indb 1044202 ML Content MSN 5006 5063 Final Rev2.indb 10 15.06.2020 11:21:0415.06.2020 11:21:0411

Versuchen Sie niemals, Batterien wieder aufzuladen. Es be- steht Explosionsgefahr! Setzen Sie Batterien niemals übermäßiger Wärme (wie Son- nenschein, Feuer oder dergleichen) aus. Lagern Sie Batterien an einem kühlen, trockenen Ort. Direkte starke Wärme kann die Batterien beschädigen. Setzen Sie das Gerät daher keinen starken Hitzequellen aus. Schließen Sie Batterien nicht kurz. Werfen Sie Batterien nicht ins Feuer. Nehmen Sie ausgelaufene Batterien sofort aus dem Gerät. Reinigen Sie die Kontakte, bevor Sie neue Batterien einlegen. Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäu- ten. Spülen Sie die mit Batteriesäure betroffenen Stellen so- fort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf. Es besteht Verätzungsgefahr durch Batterie- säure! Entfernen Sie auch leere Batterien aus dem Gerät. Wenn Sie das Gerät für längere Zeit nicht benutzen, nehmen Sie die Batterien heraus. 3.4. Reparatur Bitte wenden Sie sich an unser Service Cen ter, wenn Sie techni- sche Probleme mit Ihrem Gerät haben. 44202 ML Content MSN 5006 5063 Final Rev2.indb 1144202 ML Content MSN 5006 5063 Final Rev2.indb 11 15.06.2020 11:21:0415.06.2020 11:21:0412

Vergewissern Sie sich nach dem Auspacken, dass folgende Teile mitgeliefert worden sind:

• Fernbedienung inkl. Batterie (3V CR2025 Knopfzelle, bereits eingelegt)

• Montagematerial für die Wandmontage

• Bedienungsanleitung, inkl. Garantiekarte GEFAHR! Erstickungsgefahr! Es besteht Erstickungsgefahr durch Verpackungsfolien! Halten Sie daher die Verpackungsfolien von Kindern fern. 44202 ML Content MSN 5006 5063 Final Rev2.indb 1244202 ML Content MSN 5006 5063 Final Rev2.indb 12 15.06.2020 11:21:0415.06.2020 11:21:0413

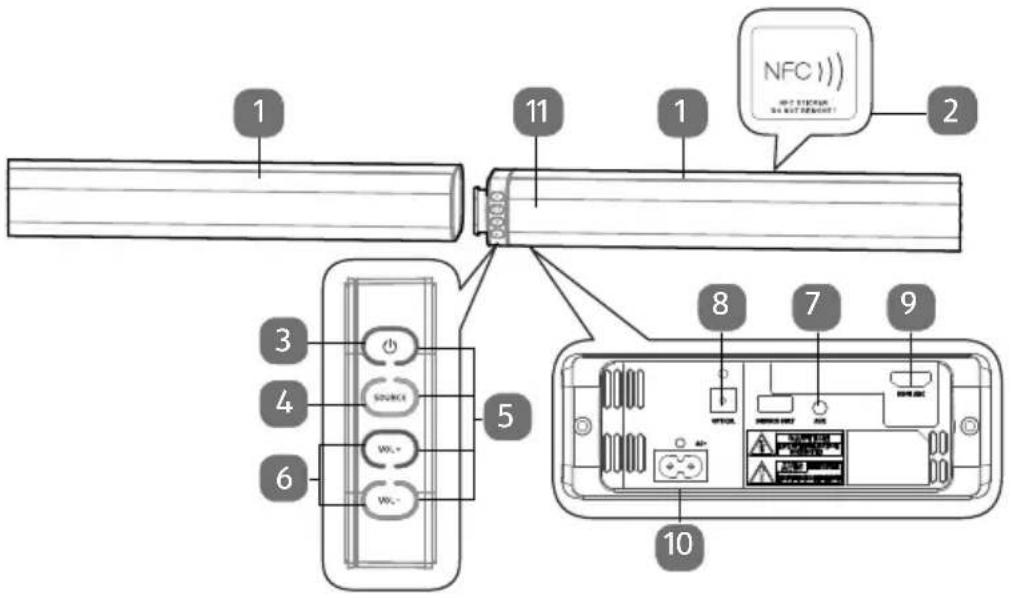

SOURCE: Audioquelle wählen

LED-Betriebsanzeigen

VOL+/VOL–: Lautstärke einstellen

AUX: Anschlussbuchse für TV und andere Audiogeräte

OPTICAL: Optischer Eingang für TV und andere Audiogeräte

HDMI: Eingang für (ARC-fähige) TV, Computer und andere Audiogeräte

AC~: Anschlussbuchse für Netzkabel

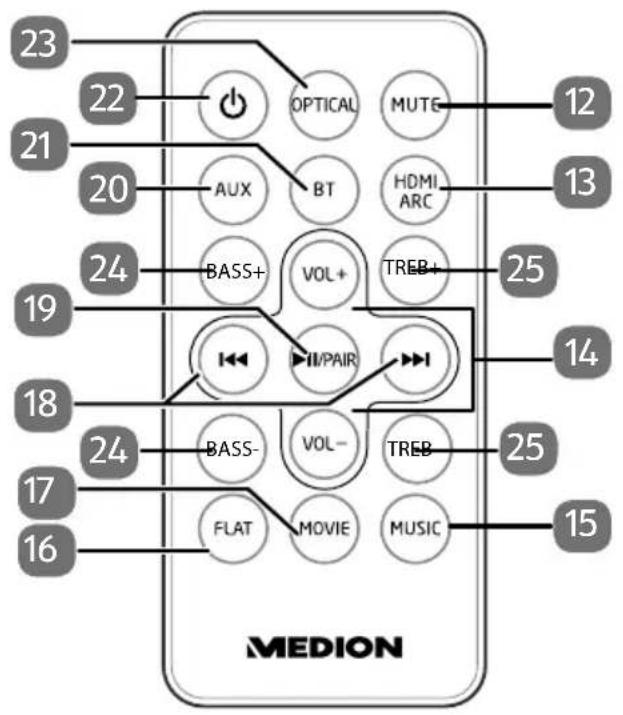

HDMI ARC: HDMI ARC-Eingang wählen

VOL+/VOL–: Lautstärke einstellen

Klangeffekt MOVIE einstellen

/ : Vorheriger Titel/nächster Titel

AUX: AUX-Eingang wählen

BT: Bluetooth-Betrieb wählen

OPTICAL: Optical-Eingang wählen

BASS +/-: Tiefen verstärken/verringern

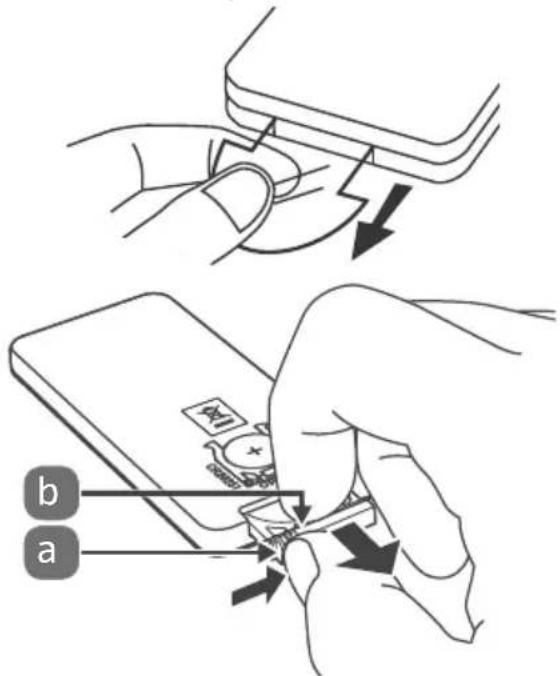

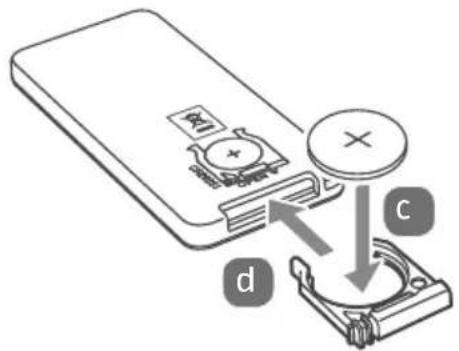

6. Batterien in die Fernbedienung einlegen

In der Fernbedienung ist eine Lithium Batterie CR2025 3V eingesetzt. Wenn Sie die Fernbedienung zum ersten Mal in Betrieb neh- men, ziehen Sie die transparen- te Folie heraus ohne das Batte- riefach zu öffnen. Wenn das Gerät nicht oder nur schlecht auf die Fernbedienung reagiert, muss die Bat- terie ausgetauscht werden. Verfahren Sie dazu wie nachfolgend beschrieben: Drücken sie den Arretierungshebel (b) und ziehen Sie die Batteriehalterung mit der Batterie (a) aus der Fernbedienung heraus. Entsorgen Sie die Altbatterie entsprechend den gesetzlichen Bestim- mungen. Legen Sie eine neue Batterie Typ CR2025 3V mit dem Pluspol nach oben zeigend in die Halterung (c) ein. Achten Sie beim Einlegen auf die richtige Polarität. Schieben Sie die Halterung mit der Bat- terie vollständig in den Schlitz (d) der Fernbedienung.

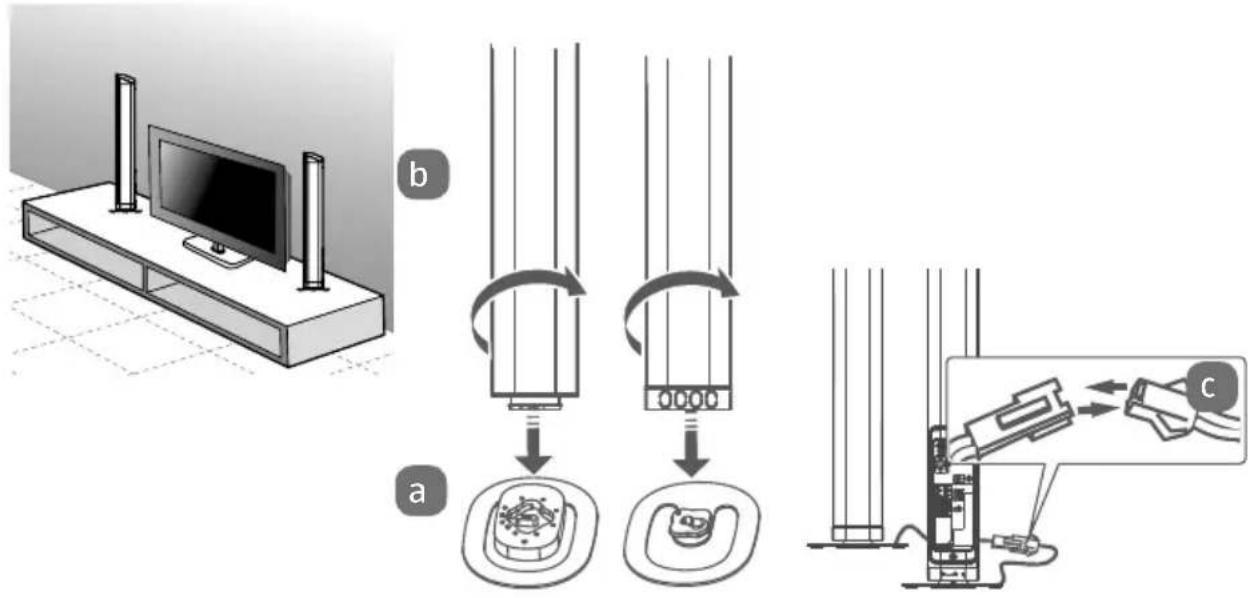

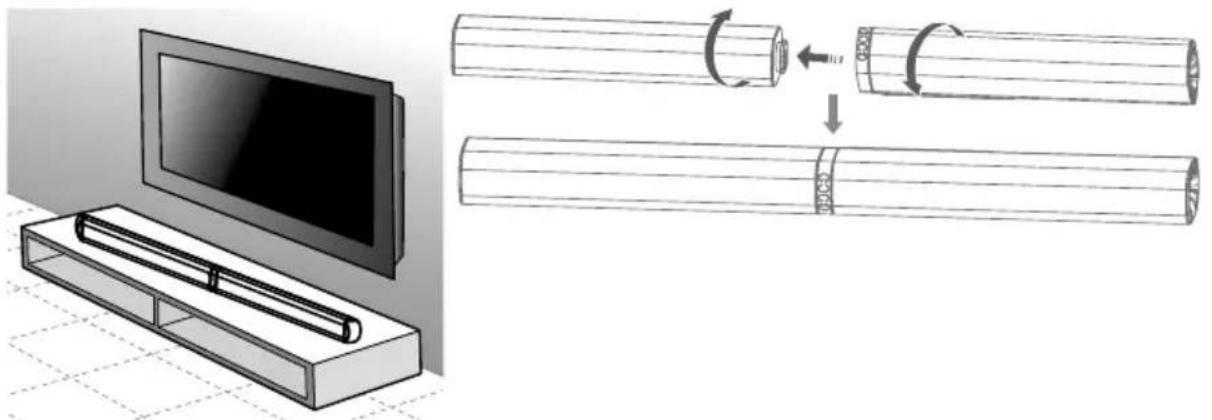

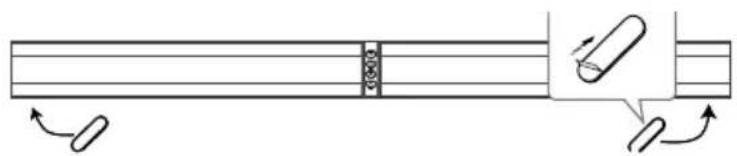

Es gibt drei Varianten, wie Sie die Soundbar verwenden können: Stehend als zwei Lautsprecher-Türme, liegend oder an der Wand montiert. 7.1. Variante stehende Lautsprecher

Nehmen Sie jeweils den rechten und linken Lautsprecher und verbinden ihn mit dem passenden Standfuß . Achten Sie darauf, dass die Steckvorrichtung des Lautsprechers passgenau in die des Standfußes passt (siehe Abb. a). Halten Sie den Standfuß fest und drehen Sie den Lautsprecher in Richtung des geschlossenen Schlosssymbols. Stellen Sie die Lautsprecher auf eine stabile, ebene Oberfläche in der Nähe einer Steckdose. Verbinden Sie die Boxenkabel der beiden Lautsprecher wie in Abb. c dargestellt. 44202 ML Content MSN 5006 5063 Final Rev2.indb 1744202 ML Content MSN 5006 5063 Final Rev2.indb 17 15.06.2020 11:21:0515.06.2020 11:21:0518 7.2. Variante liegende Soundbar Nehmen Sie die beiden Lautsprecher und verbinden Sie sie wie auf der Abbil- dung dargestellt. Achten Sie darauf, dass die Steckvorrichtung eines Lautsprechers passgenau in die des anderen passt. Halten Sie den einen Lautsprecher fest und drehen Sie den anderen Lautspre- cher in Richtung des geschlossenen Schlosssymbols. Kleben Sie die Gummifüße an die untere Längsseite der Soundbar wie oben dar- gestellt. Positionieren Sie die Soundbar auf einer stabilen, ebenen Oberfläche in der Nähe einer Steckdose. Achten Sie darauf dass die Soundbar nicht herunterfallen kann. 7.3. Variante an der Wand montierte Soundbar Überprüfen Sie vor der Wandmontage ob die Wand die erforderliche Tragkraft hat. Für Schäden die Aufgrund falscher oder nicht fachgerech- ter Montage auftreten übernimmt die Medion AG keine Haftung. Verbinden Sie zunächst die beiden Lautsprecher wie un- ter „7.2. Variante liegende Soundbar“ dargestellt. 44202 ML Content MSN 5006 5063 Final Rev2.indb 1844202 ML Content MSN 5006 5063 Final Rev2.indb 18 15.06.2020 11:21:0515.06.2020 11:21:0519

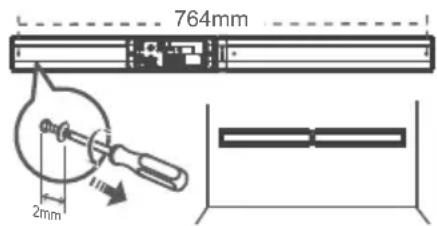

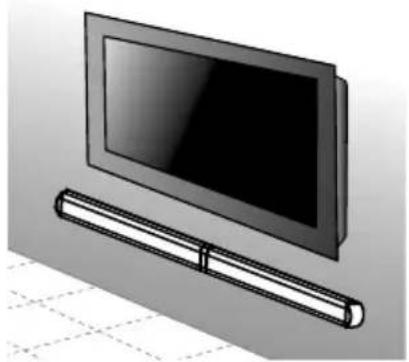

WARNUNG! Verletzungsgefahr durch Stromschlag! Es besteht die Gefahr eines elektrischen Schlags durch stromführende Leitungen. Wählen Sie zur Montage des Geräts einen geeigne- ten Ort und achten Sie darauf, beim Bohren keine verdeckten Elektro- oder Installationsleitungen zu beschädigen. Bohren Sie jeweils 2 Löcher parallel (Ø 6 mm je nach Wandtyp) in die Wand. Der Abstand muss 764 mm betragen. 764mm Stecken Sie Dübel in die Bohrlöcher. Schrauben Sie die Wandhalterung wie aufgezeigt fest. Achten Sie darauf dass die Öse für die Soundbar mit dem enge- ren Teil nach unten weist, siehe Abb. a. Verwenden Sie hierzu Linsenkopfschrau- ben (z.B. 3,5mm x 45 mm) Lösen Sie die beiden äußeren Schrauben der Soundbar soweit, dass ein Einhän- gen in die Wandhalterung möglich ist.

764mm SOURCE VOL VOL Setzen Sie die Soundbar in die Wandhalterungen und drücken Sie dann die Soundbar leicht nach unten, bis die Schrauben in den Wandhalterungen ein- rasten. 44202 ML Content MSN 5006 5063 Final Rev2.indb 1944202 ML Content MSN 5006 5063 Final Rev2.indb 19 15.06.2020 11:21:0615.06.2020 11:21:0620

8. Soundbar an Stromnetz anschließen

Schließen Sie das Netzkabel in die Anschlussbuchse AC~für Netzkabel an. Vergewissern Sie sich, dass alle gewünschten Geräte angeschlossen sind. Stecken Sie das Netzkabel in eine Steckdose mit 220-240 V ~ 50/60 Hz. Die LED Betriebsanzeige Ein-/Ausschalten leuchtet rot.

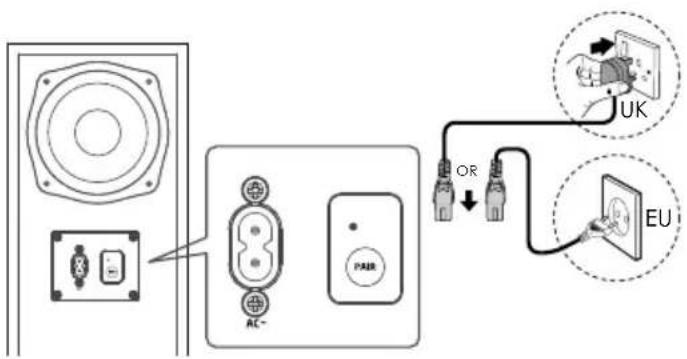

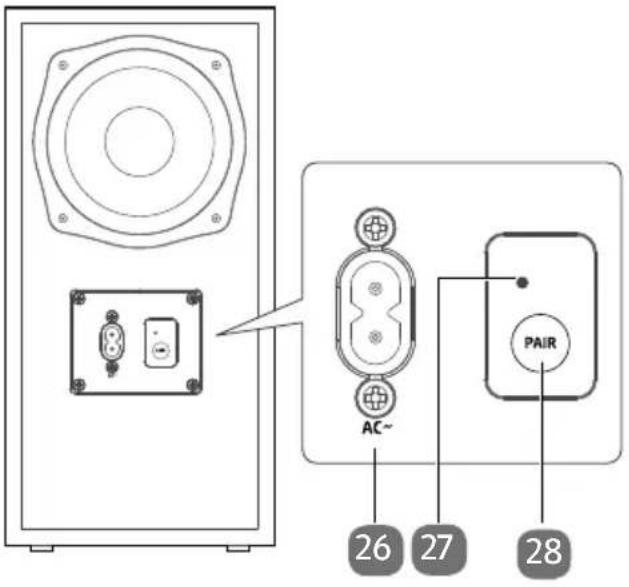

9. Subwoofer ans Stromnetz anschließen

Schließen Sie das Netzkabel in die Anschlussbuchse AC~für Netzkabel an. Vergewissern Sie sich, dass alle gewünschten Geräte angeschlossen sind. Stecken Sie das Netzkabel in eine Steckdose mit 220-240 V ~ 50/60 Hz. 9.1. Subwoofer verbinden Der Subwoofer verbindet sich automatisch mit der Soundbar, sobald beide einge- schaltet werden. Sollte sich der Subwoofer nicht automatische mit der Soundbar verbinden, gehen Sie wie folgt vor: Drücken und halten Sie die PAIR Taste am Subwoofer für ca. 3 Sekunden ge- drückt. Der Subwoofer schaltet in den Parirung Modus und die PAIR LED fängt an schnell zu blinken. Schalten Sie die Soundbar ein, indem Sie die -Taste auf der Fernbedienung oder an der Soundbar drücken. Sobald die Verbindung abgeschlossen ist, leuchtet die PAIR LED dauerhaft auf. Sollte die PAIR LED noch blinken, ist der Verbindungsaufbau gescheitert. Trennen Sie in diesem Fall den Subwoofer für ca. 3 Minuten vom Netz und wiederholen Sie die Schritte 1 und 2. 44202 ML Content MSN 5006 5063 Final Rev2.indb 2044202 ML Content MSN 5006 5063 Final Rev2.indb 20 15.06.2020 11:21:0715.06.2020 11:21:0721

10. Audiogerät anschließen

Beachten Sie die Hinweise im Kapitel „3. Sicherheitshinweise“. Beachten Sie auch die Bedienungsanleitung des Gerätes, an das Sie die Sound- bar anschließen möchten. Schalten Sie alle Geräte aus, bevor Sie sie miteinander verbinden. Sie können eine Vielzahl unterschiedlicher Audio-Geräte an diesem Gerät anschlie- ßen, z.B. einen MP3- und CD-Player, einen Receiver, einen Computer oder auch ei- nen Fernseher. 10.1. Gerät über AUX anschließen

10.1.1. Audiokabel mit 2 x 3,5mm Ø Klinke

Sie benötigen ein Audiokabel mit 2 x 3,5mm Ø Klinke (im Lieferumfang enthalten) zum Anschluss an einen Kopfhöreranschluss von z. B. CD- oder MP3-Playern. Stellen Sie bei dem MP3-Gerät eine mittlere Lautstärke ein. Schalten Sie es dann aus. Stecken Sie den Klinken-Stecker in die AUX-Buchse der Soundbar. Die LED Betriebsanzeige Ein-/Ausschalten erlischt, die Anzeige „SOURCE“ leuch- tet grün. Stecken Sie den Stecker in die Kopfhörer-Ausgangsbuchse des MP3-Geräts.

10.1.2. Audiokabel mit Cinchsteckern

Sie benötigen ein Audiokabel mit Cinchsteckern (1 x 3,5mm Klinke -> 2 x Cinch). Stellen Sie bei dem Audiogerät eine mittlere Lautstärke ein. Schalten Sie es dann aus. Stecken Sie den einzelnen Klinken-Stecker in die AUX-Buchse der Soundbar. Stecken Sie dann den roten und den weißen Cinch-Stecker am anderen Ende des Kabels in die entsprechend farbigen Audio-Ausgangsbuchsen des Ausgabe- gerätes. Geräte wie z. B. Stereo-Receiver oder Fernsehgeräte haben meistens eine rote und weiße Audio-Ausgangsbuchse. Diese sind in der Regel mit OUT, AUDIO OUT, LINE OUT oder ähnlich gekennzeichnet. 44202 ML Content MSN 5006 5063 Final Rev2.indb 2144202 ML Content MSN 5006 5063 Final Rev2.indb 21 15.06.2020 11:21:0715.06.2020 11:21:0722 10.2. Geräte über optischen Anschluss anschließen Digitale Verstärker oder Fernseher können Sie über den optischen Anschluss OPTI- CAL anschließen. Sie benötigen ein optisches Digitalkabel (Lichtleiterkabel, nicht im Lieferumfang enthalten, im Fachhandel erhältlich). Stellen Sie bei dem Audiogerät eine mittlere Lautstärke ein. Schalten Sie es dann aus. Entfernen Sie die Schutzkappe vom Optical-Anschluss. Stecken Sie den Stecker in die OPTICAL Buchse der Soundbase. Stecken Sie den Stecker in die entsprechende digitale Output-Buchse Ihres digi- talen Receivers oder Fernsehers. Sollten keine Tonsignale ausgegeben werden, stellen Sie an Ihrem Aus- gabegerät das Ausgabeaudioformat auf PCM-Modus (Pulse Code Modu- lation) um. 10.3. Geräte über HDMI (ARC) anschließen Sie benötigen ein HDMI-Kabel. Das HDMI-Kabel ist nicht im Lieferumfang enthalten. Stellen Sie bei dem Audiogerät eine mittlere Lautstärke ein. Schalten Sie es dann aus. Verbinden Sie den HDMI-Anschluss mit dem HDMI IN-Anschluss Ihres Fernse- hers. Aktivieren Sie die Funktionen ARC und CEC und schalten Sie die Tonausgabe auf PCM an den angeschlossenen Geräten. Beachten Sie dabei die Bedienungsanleitungen der angeschlossenen Geräte. ARC ermöglicht es bei zwei verbundenen Geräten, Audiosignale nicht nur über HDMI zu empfangen, sondern diese über das gleiche Kabel auch wieder zurück zu- senden. CEC (Consumer Electronics Control) ermöglicht die Kommunikation aller über HDMI angeschlossenen Geräte. So können Sie über diese Verbindung die Lautstärke und Stummschaltung mit der Fernbedienung des Fernsehers steuern. ARC funktioniert nur mit Geräten die HDMI ARC fähig sind sowie mit ei- nem HDMI 1.4-Kabel (und höher).

11. Bluetooth-Verbindung herstellen

Der Bluetooth-Betrieb ermöglicht den kabellosen Empfang von Audiosignalen ei- nes externen, Bluetooth-fähigen Audio-Ausgabegeräts. Achten Sie darauf, dass der Abstand zwischen beiden Geräten nicht größer als 8 Meter sein sollte. 44202 ML Content MSN 5006 5063 Final Rev2.indb 2244202 ML Content MSN 5006 5063 Final Rev2.indb 22 15.06.2020 11:21:0715.06.2020 11:21:0723

Um ein Bluetooth-fähiges Audio-Ausgabegerät anzuschließen, gehen Sie wie folgt vor: Schalten Sie die Soundbar ein, indem Sie die -Taste am Gerät oder auf der Fernbedienung drücken. Drücken Sie nun die Taste SOURCE an der Soundbar oder die Taste BT an der Fernbedienung, bis die Betriebsanzeige (in diesem Fall VOL +) langsam blau blinkt. Sollte sich das Gerät nicht im Such-Modus befinden, halten Sie die Taste PAIR an der Fernbedienung für etwa 3 Sekunden lang gedrückt. Das Gerät befindet sich im Such-Modus. Schalten Sie an Ihrem Audio-Ausgabegerät die Bluetooth-Funktion ein und akti- vieren Sie den Such-Modus, um beide Geräte aufeinander abzustimmen. Informationen über die Bluetooth-Funktion Ihres Audio-Ausgabegeräts entnehmen Sie ggf. der dazugehörigen Bedienungsanleitung. Der Gerätename der Soundbar wird angezeigt, sobald das Signal gefunden wurde. Falls eine Passworteingabe erforderlich ist, geben Sie 0000 ein. Die Geräteabstimmung beider Geräte ist abgeschlossen, wenn die Ansage PAIRED ertönt und die Betriebsanzeige blau leuchtet. Wir die Verbindung unterbrochen, ertönt die Ansage DISCONNECTED. 11.1. NFC-fähiges Smartgerät Die NFC-Funktion (Near Field Communication) ermöglicht einen schnellen und un- komplizierten Bluetooth Verbindungsaufbau. Schalten Sie die Soundbar ein, indem Sie die -Taste am Gerät oder auf der Fernbedienung drücken. Drücken Sie nun die Taste Source an der Soundbar oder die Taste BT an der Fernbedienung, bis die Betriebsanzeige langsam blau blinkt. Schalten Sie an Ihrem Smartgerät die NFC- Funktion ein. Das Gerät befindet sich im Such-Modus. Halten Sie Ihr NFC-fähiges Smartphone in unmittelbarer Nähe der Soundbar über den gekennzeichneten Bereich . Bestätigen Sie die Abfrage Verbinden mit Ihres Smartgeräts mit Ja. Warten Sie 5 bis 8 Sekunden, bis Sie ihr Smartgerät vom Lautsprecher entfernen. Die Geräteabstimmung beider Geräte ist abgeschlossen, wenn die Ansage PAIRED ertönt und die Betriebsanzeige blau leuchtet. Wählen Sie eine mittlere Lautstärke und starten Sie die Wiedergabe an Ihrem Smartgerät. Um die Verbindung zu trennen, halten Sie erneut Ihr Smartgerät über den ge- kennzeichneten Bereich, bis DISCONNECTED ertönt. 44202 ML Content MSN 5006 5063 Final Rev2.indb 2344202 ML Content MSN 5006 5063 Final Rev2.indb 23 15.06.2020 11:21:0715.06.2020 11:21:0724

12. Soundbar einschalten

Schalten Sie die Soundbar ein, indem Sie die -Taste auf der Fernbedienung oder an der Soundbar drücken. Schalten Sie Ihr Audiogerät ein. Wählen Sie eine mittlere Lautstärke und starten Sie die Wiedergabe. Ist ein TV oder externes Gerät über die Anschlüsse AUX oder HDMI an- geschlossen, wird sich die Soundbar nach wenigen Augenblicken auto- matisch einschalten, wenn der Fernseher oder das externe Gerät einge- schaltet werden. Wenn der TV oder das externe Gerät getrennt oder ausgeschaltet wer- den, schaltet sich die Soundbar nach ca. 15 Minuten automatisch aus. Ist die Lautstärke des Fernsehers bzw. des externen Gerätes zu gering, schalten sich die Soundbar nach etwa 15 Minuten ebenfalls aus (nur bei einer Verbindung über AUX).

13. Audioquelle wählen

Mit der Taste SOURCE an der Soundbar oder mit den Tasten OPTICAL, AUX, BT und HDMI ARC an der Fernbedienung stellen Sie die gewünschte Audioquelle ein: AUX, BT, HDMI ARC oder Optical. Die Auswahl der Betriebsarten werden durch die farbigen LED-Betriebsanzeigen angezeigt: Betriebsanzeige blinkt/leuchtet Betriebsart LED Anzeige „Ein-/Aus“ leuchtet rot Standby Modus LED Anzeige „Vol +“ blinkt blau Suchmodus Bluetooth LED Anzeige „Vol +“ leuchtet blau Bluetooth Modus LED Anzeige „Source“ leuchtet grün Betriebsmodi für AUX LED Anzeige „Vol -“ leuchtet orange Betriebsmodi für HDMI LED Anzeige „Scource “ blinkt grün Betriebsmodi Optical in

14. Lautstärke einstellen

Mit den Tasten VOL +/VOL- an der Soundbar oder an der Fernbedienung stellen Sie die gewünschte Lautstärke ein: + Lautstärke erhöhen – Lautstärke verringern Mit der Taste MUTE an der Fernbedienung stellen Sie die Lautstärke auf stumm. Drücken Sie die Taste MUTE erneut, um die Audioausgabe wieder einzuschalten. 44202 ML Content MSN 5006 5063 Final Rev2.indb 2444202 ML Content MSN 5006 5063 Final Rev2.indb 24 15.06.2020 11:21:0715.06.2020 11:21:0725

15. Audiowiedergabe im AUX-/Bluetooth

Betrieb Wenn Sie die Soundbar mit einem Gerät verbunden haben, das das A2DP-Profil so- wie AVRCP-Profil (Audio Video Remote Control) unterstützt, wird die Soundbar als Ausgabemedium verwendet und die Audiosignale werden so ausschließlich von der Soundbar ausgegeben. Wenn Sie die Soundbar mit Ihrem Bluetooth-fähigen Mobiltelefon ver- bunden haben, wird bei einem eingehenden Anruf die Musikwiederga- be unterbrochen und erst nach Beenden des Gesprächs fortgesetzt. Mit der Taste : an der Fernbedienung starten oder stoppen Sie die Audiowieder- gabe. Mit den Tasten / an der Fernbedienung wählen Sie den gewünschten Titel: drücken nächster Titel drücken vorheriger Titel

16. Klangeff ekt einstellen

Mit den Tasten FLAT, MOVIE und MUSIC an der Fernbedienung stellen Sie den Klan- geffekt MOVIE oder MUSIC ein, bzw. schalten den Klangeffekt wieder aus (FLAT). Mit den Tasten BASS/TREB an der Fernbedienung können Sie die Wiedergabe der Höhen und Tiefen einstellen. BASS+ / BASS- drücken Tiefen verstärken/ verringern TREB+ / TREB- drücken Höhen verstärken/ verringern

WARNUNG Verletzungsgefahr durch Stromschlag! Versuchen Sie auf keinen Fall, das Gerät selbst zu öff- nen oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags! Bitte wenden Sie sich an unser Service Cen ter wenn Sie technische Probleme mit Ihrem Gerät haben. Die Reparatur ist ausschließlich unseren autorisierten Ser- vicepartnern vorbehalten. Wenden Sie sich an Ihren Kundendienst wenn ...

• Flüssigkeit ins Innere des Geräts gedrungen ist.

• das Gerät nicht ordnungsgemäß funktioniert.

• das Gerät gestürzt oder das Gehäuse beschädigt ist. 44202 ML Content MSN 5006 5063 Final Rev2.indb 2544202 ML Content MSN 5006 5063 Final Rev2.indb 25 15.06.2020 11:21:0715.06.2020 11:21:0726

Verwenden Sie zum Reinigen keine Lösungsmittel, ätzende oder gasförmige Rei- nigungsmittel, verwenden Sie nur ein trockenes Tuch / Microfasertuch um die Oberfläche nicht zu beschädigen. Möbel sind oft mit diversen Lacken oder Kunststoffen beschichtet und werden mit den unterschiedlichsten Pflegemitteln behandelt. Manche dieser Stoffe enthalten Bestandteile, die das Material der Füße des Lautsprechers angreifen und aufweichen können. Legen Sie gegebenenfalls eine rutschfeste Unterlage darunter.

19. Wenn Störungen auftreten

Bei einer Störung des Geräts prüfen Sie bitte zunächst, ob Sie das Problem mit Hilfe der folgenden Übersicht selbst beheben können. Versuchen Sie auf keinen Fall, die Geräte selbst zu reparieren. Wenn eine Repara- tur notwendig ist, wenden Sie sich bitte an unser Service Center oder eine ande- re geeignete Fachwerkstatt. Ursache Problembehebung Anschlüsse und Kabel fehlerhaft Überprüfen Sie alle Kabelverbindungen auf Be- schädigungen bzw. die korrekte Verkabelung bzw. bestehende Bluetooth-Verbindung. Vergewissern Sie sich, dass alle verbundenen Geräte ordnungsgemäß mit Strom versorgt wer- den. Kein Ton hörbar Überprüfen Sie die Lautstärke am Ausgabegerät. Er- höhen Sie ggf. die Lautstärke. Verzerrter Ton Wechseln Sie die Position der Soundbar, um stö- rende äußere Einflüsse zu meiden. Entfernen Sie störende Objekte (Mobiltelefon o. ä.) aus der Umgebung des Geräts.

20. EU Konformitätsinformation

Hiermit erklärt die MEDION AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen be- findet:

• RE- Richtline 2014/53/EU

• Öko-Design Richtlinie 2009/125/EG (und Öko-Design Verordnung 2019/1782)

20.1. Informationen zu Markenzeichen Die Bluetooth® Wortmarke und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von Lenovo/Medion unter Lizenz verwendet. Andere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.

VERPACKUNG Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpa- ckung. Verpackungen sind aus Materialien hergestellt, die umweltscho- nend entsorgt und einem fachgerechten Recycling zugeführt werden können. GERÄT Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden. Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Le- bensdauer einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zu- geführt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder ei- nem Wertstoffhof ab. Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsun- ternehmen oder Ihre kommunale Verwaltung. BATTERIEN Verbrauchte Batterien gehören nicht in den Hausmüll. Batterien müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batteriever- treibenden Handel sowie bei kommunalen Sammelstellen entsprechen- de Behälter zur Entsorgung bereit. Weitere Auskünfte erteilen Ihr örtli- cher Entsorgungsbetrieb oder Ihre kommunale Verwaltung. 44202 ML Content MSN 5006 5063 Final Rev2.indb 2744202 ML Content MSN 5006 5063 Final Rev2.indb 27 15.06.2020 11:21:0715.06.2020 11:21:0728

22. Technische Daten

Lautsprecher Netzanschluss 220-240 V ~ 50/60 Hz Ausgangsleistung: Lautsprecher: 2 x 30W RMS Aufnahmeleistung: Max. 30 W Anschlüsse: 1 x 3,5mm Klinke Audio Eingang 1 digitaler Audio Eingang (Optisch) HDMI (ARC) mit CEC Netzkabelanschluss Bluetooth Spezifikation: V4.2, Class II Bluetooth Profile: A2DP, AVRCP, NFC Maximale Sendeleistung: (Bluetooth) -2.1 dBm Bluetooth Frequenz: 2402 MHz ~ 2480 MHz Reichweite: Max. 8 m (je nach Umgebungsbedingungen) Abmessungen (BxHxT) 80 x 9 x 6,2 cm als Soundbar 12,2 x 41,6 x 15 cm als Standlautsprecher 12,2 x 15 cm Standfuß Fernbedienung: 1 x 3 V Batterie, Typ Knopfzelle CR2025 (im Lieferumfang enthalten) Reichweite: ca. 6 m Subwoofer Netzanschluss 220-240 V ~ 50/60 Hz Ausgangsleistung: 60 W

2.4 Ghz Frequenzbereich 2400 MHz - 2483 MHz

23. Datenschutzerklärung

Sehr geehrter Kunde! Wir teilen Ihnen mit, dass wir, die MEDION AG, Am Zehnthof 77, 45307 Essen als Ver- antwortlicher Ihre personenbezogenen Daten verarbeiten. In datenschutzrechtlichen Angelegenheiten werden wir durch unseren betrieb- lichen Datenschutzbeauftragten, erreichbar unter MEDION AG, Datenschutz, Am Zehnthof 77, D – 45307 Essen; datenschutz@medion.com unterstützt. Wir verarbei- ten Ihre Daten zum Zweck der Garantieabwicklung und damit zusammenhängen- der Prozesse ( z. B. Reparaturen) und stützen uns bei der Verarbeitung Ihrer Daten auf den mit uns geschlossenen Kaufvertrag. Ihre Daten werden wir zum Zweck der Garantieabwicklung und damit zusammen- hängender Prozesse ( z. B. Reparaturen) an die von uns beauftragten Reparatur- dienstleister übermitteln. Wir speichern Ihre personenbezogenen Daten im Regel- fall für die Dauer von drei Jahren, um Ihre gesetzlichen Gewährleistungsrechte zu erfüllen. Uns gegenüber haben Sie das Recht auf Auskunft über die betreffenden personen- bezogenen Daten sowie auf Berichtigung, Löschung, Einschränkung der Verarbei- tung, Widerspruch gegen die Verarbeitung sowie auf Datenübertragbarkeit. Beim Auskunfts- und beim Löschungsrecht gelten jedoch Einschränkungen nach den §§ 34 und 35 BDSG ( Art. 23 DS-GVO), Darüber hinaus besteht ein Beschwerde- recht bei einer zuständigen Datenschutzaufsichtsbehörde (Art. 77 DS-GVO i. V. m. § 19 BDSG). Für die MEDION AG ist das die Landesbeauftragte für Datenschutz und In- formationsfreiheit Nordrhein Westfalen, Postfach 200444, 40212 Düsseldorf, www. ldi.nrw.de. Die Verarbeitung Ihrer Daten ist für die Garantieabwicklung erforderlich; ohne Be- reitstellung der erforderlichen Daten ist die Garantieabwicklung nicht möglich. 44202 ML Content MSN 5006 5063 Final Rev2.indb 2944202 ML Content MSN 5006 5063 Final Rev2.indb 29 15.06.2020 11:21:0815.06.2020 11:21:0830

24. Serviceinformationen

Sollte Ihr Gerät einmal nicht wie gewünscht und erwartet funktionieren, wenden Sie sich zunächst an unseren Kundenservice. Es stehen Ihnen verschiedene Wege zur Verfügung, um mit uns in Kontakt zu treten:

• In unserer Service Community treffen Sie auf andere Benutzer sowie unsere Mit- arbeiter und können dort Ihre Erfahrungen austauschen und Ihr Wissen weiter- geben. Sie finden unsere Service Community unter community.medion.com.

• Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen.

• Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung. Deutschland Öffnungszeiten Multimedia-Produkte (PC, Notebook, etc.) Mo. - Fr.: 07:00 - 23:00 Sa. / So.: 10:00 - 18:00 0201 22099-111 Haushalt & Heimelektronik 0201 22099-222 Mobiltelefon; Tablet & Smartphone 0201 22099-333 Serviceadresse MEDION AG 45092 Essen Deutschland Österreich Öffnungszeiten Rufnummer Mo. - Fr.: 08:00 - 21:00 Sa. / So.: 10:00 - 18:00

Schweiz Öffnungszeiten Rufnummer Mo. - Fr.: 09:00 - 19:00 0848 - 33 33 32 Serviceadresse MEDION/LENOVO Service Center Ifangstrasse 6 8952 Schlieren Schweiz Belgien Öffnungszeiten Rufnummer Mo. - Fr.: 09:00 - 19:00

Serviceadresse MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland Luxemburg Öffnungszeiten Rufnummer Mo. - Fr.: 09:00 - 19:00 34-20 808 664 Serviceadresse MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland 44202 ML Content MSN 5006 5063 Final Rev2.indb 3144202 ML Content MSN 5006 5063 Final Rev2.indb 31 15.06.2020 11:21:0815.06.2020 11:21:0832 Deutschland Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/de/service/start/ zum Download zur Verfügung. Dort finden Sie auch Treiber und andere Software zu diversen Geräten. Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden. Österreich Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/at/service/start/ zum Download zur Verfügung. Dort finden Sie auch Treiber und andere Software zu diversen Geräten. Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden. Schweiz Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/ch/de/service/start/ zum Download zur Verfügung. Dort finden Sie auch Treiber und andere Software zu diversen Geräten. Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden. Belgien Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/be/nl/service/start/ zum Download zur Verfügung. Dort finden Sie auch Treiber und andere Software zu diversen Geräten. Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden. 44202 ML Content MSN 5006 5063 Final Rev2.indb 3244202 ML Content MSN 5006 5063 Final Rev2.indb 32 15.06.2020 11:21:0815.06.2020 11:21:0833

Luxemburg Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/lu/de/service/start/ zum Download zur Verfügung. Dort finden Sie auch Treiber und andere Software zu diversen Geräten. Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

Copyright © 2020 Stand: 15.06.2020 Alle Rechte vorbehalten. Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt bei der Firma: MEDION AG Am Zehnthof 77 45307 Essen Deutschland Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kon- taktieren Sie zuerst immer unseren Kundenservice. 44202 ML Content MSN 5006 5063 Final Rev2.indb 3344202 ML Content MSN 5006 5063 Final Rev2.indb 33 15.06.2020 11:21:0815.06.2020 11:21:0834 44202 ML Content MSN 5006 5063 Final Rev2.indb 3444202 ML Content MSN 5006 5063 Final Rev2.indb 34 15.06.2020 11:21:0815.06.2020 11:21:0835
