BEDIENUNGSANLEITUNG LIFE P64633 (MD 84467) MEDION

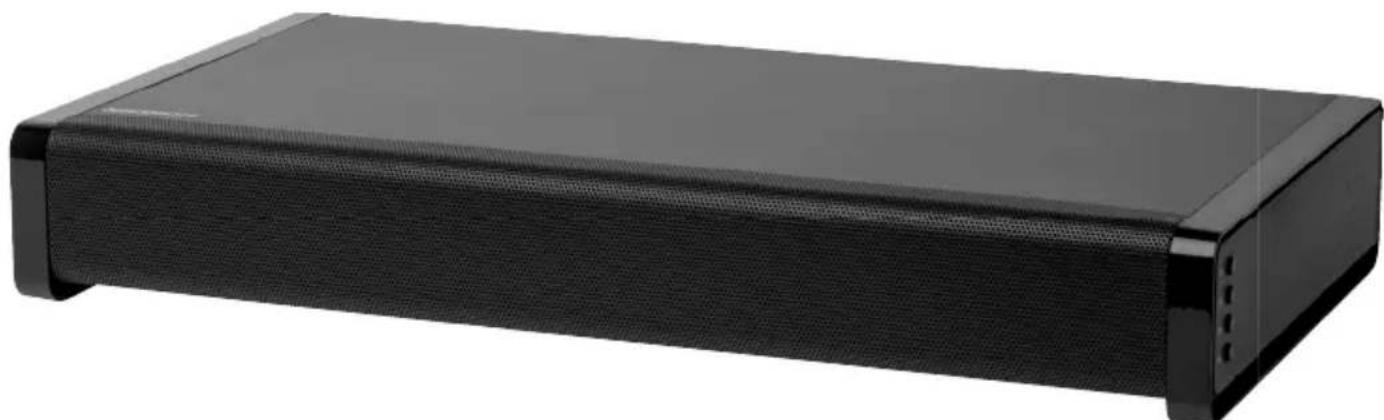

Bedienungsanleitung Mode d'emploi Handleiding Betjeningsvejledning User Manual

1. Zu dieser Anleitung .... 4

1.1. In dieser Anleitung verwendete Symbole und Signalwörter ....4

2. Bestimmungsgemäßer Gebrauch

3. Sicherheitshinweise

3.1. Betriebssicherheit......5
3.2. Stromversorgung....6
3.3. Aufstellungsort 6
3.4. Hinweise für den Umgang mit Batterien ....7
3.5. Niemals selbst reparieren ....8
3.6. Gewitter/Nichtgebrauch 8

4. Lieferumfang

5. Beschreibung 1

5.1. Vorderseite....10
5.2. Seitenansicht....10
5.3. Rückseite....11
5.4. Fernbedienung 12

6. Inbetriebnahme 1

6.1. Batterien in die Fernbedienung einlegen ....13
6.2. Fernseher oder Monitor auf die Soundbase stellen ....13
6.3. Audiogerät anschließen 13

7. Bedienung 17

7.1. Soundbase einschalten ....17
7.2. Audioquelle wählen....18
7.3. Lautstärke einstellen....18
7.4. Klangeffekt einstellen....18
7.5. Soundbase ausschalten....19

8. Wartung....19

9. Reinigung 19

10. Wenn Störungen auftreten 19

1. Entsorgung....20
2. Technische Daten.... 21
3. Konformitätsinformation...... 21

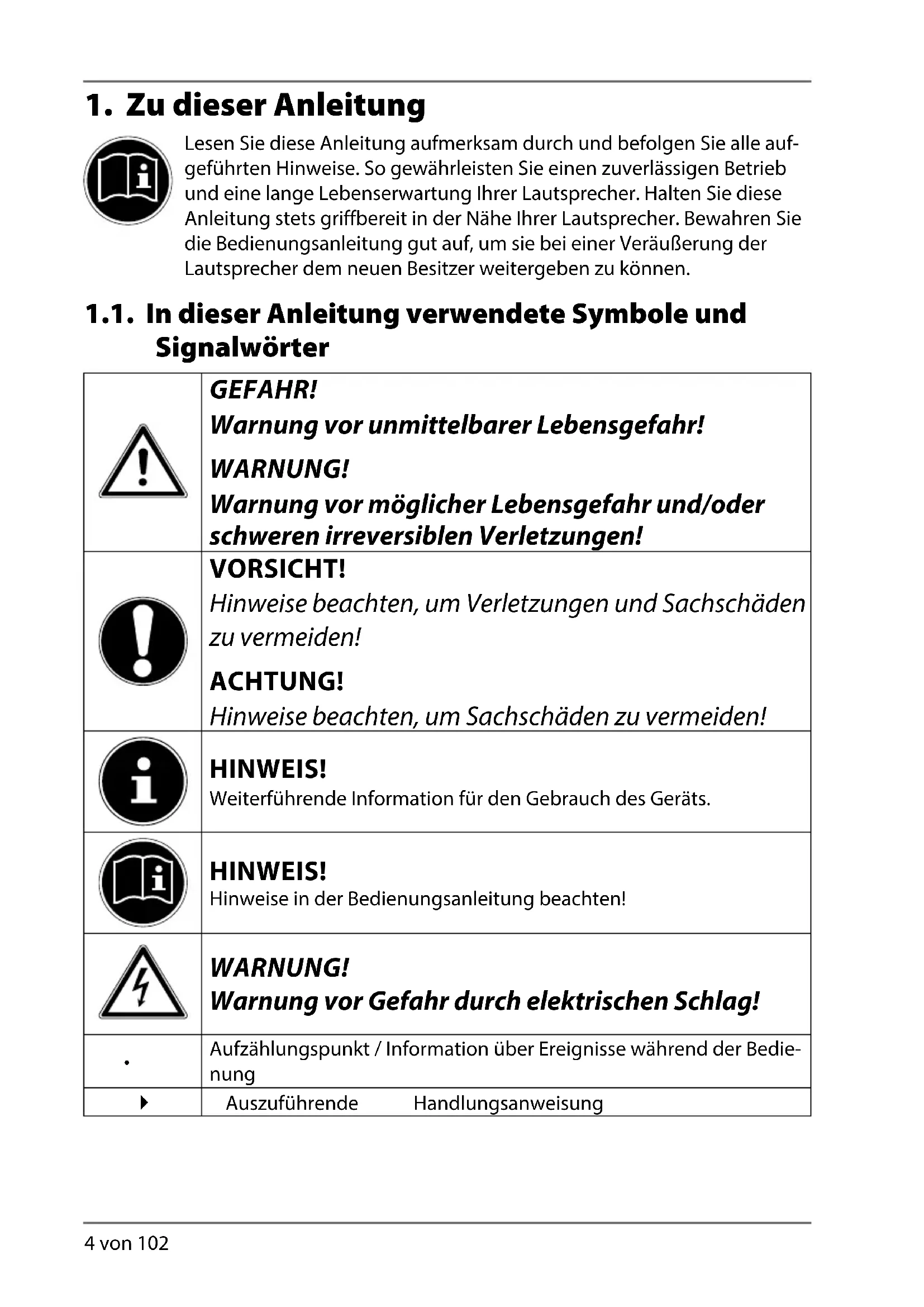

1. Zu dieser Anleitung

Lesen Sie diese Anleitung aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihrer Lautsprecher. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihrer Lautsprecher. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung der Lautsprecher dem neuen Besitzer weitergeben zu können.

1.1. In dieser Anleitung verwendete Symbole und Signalwörter

	GEFAHR!Warnung vor unmittelbarer Lebensgefahr!WARNUNG!Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!
	VORSICHT!Hinweise beachten, um Verletzungen und Sachschäden zu vermeiden!ACHTUNG!Hinweise beachten, um Sachschäden zu vermeiden!
	HINWEIS!Weiterführende Information für den Gebrauch des Geräts.
	HINWEIS!Hinweise in der Bedienungsanleitung beachten!
	WARNUNG!Warnung vor Gefahr durch elektrischen Schlag!
•	Aufzählungspunkt / Information über Ereignisse während der Bedienung
▶	Auszuführende Handlungsanweisung

2. Bestimmungsgemäßer Gebrauch

Die TV Soundbase ist für den Anschluss an Fernsehern vorgesehen, es können weitere Geräte wie z.B. tragbare CD- oder MP3-Spieler, Computer/Notebook und Stereoanlage angeschlossen werden.

Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.

Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

–Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
-Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
- Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
–Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen.

3. Sicherheitshinweise

3.1. Betriebssicherheit

• Lassen Sie Kinder nicht unbeaufsichtigt an elektrischen Geräten spielen. Kinder können mögliche Gefah ren nicht immer richtig erkennen.
• Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie deshalb das Gerät, die Fernbedienung und die Batterien für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

• GEFAHR! Halten Sie die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr.

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen, oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von Ihnen Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• WARNUNG! Öffnen Sie niemals das Gehäuse des Geräts oder des Netzsteckers, um Gefährdungen zu vermeiden! Es sind keine zu wartenden Teile enthalten.

3.2. Stromversorgung

• Die Steckdosen müssen sich in der Nähe des Gerätes befinden und leicht zugänglich sein. Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern kann.
• Um die Stromversorgung zu Ihrem Gerät zu unterbrechen, ziehen Sie den Netzstecker des Geräts aus der Steckdose. Halten Sie beim Abziehen immer den Netzstecker selbst fest. Ziehen Sie nie an der Leitung, um Beschädigungen zu vermeiden.
• Ziehen Sie den Netzstecker bei Nichtgebrauch aus der Steck-dose oder benutzen Sie eine Master-/Slave-Stromleiste, um den Stromverbrauch bei ausgeschaltetem Zustand zu vermeiden.
• Betreiben Sie das Gerät nur an geerdeten Steckdosen mit 100–240 V \~ 50/60 Hz. Wenn Sie sich der Stromversorgung am Auf stel lungsort nicht sicher sind, fragen Sie beim betreffenden Energieversorger nach.
• Verwenden Sie den Netzstecker des Geräts nicht mehr, wenn das Gehäuse oder die Zuleitung zum Gerät beschädigt sind.

3.3. Aufstellungsort

- Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber völlig ungefährlichen Geruch

abgeben, der im Laufe der Zeit immer mehr abnimmt.

Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäßig zu lüften. Wir haben bei der Entwicklung dieses Produktes Sorge dafür getragen, dass gelten-de Grenzwerte deutlich unterschritten werden.

• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie z.B. Vasen, auf oder in die Nähe des Geräts und Netzadapters. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
• Schützen Sie das Gerät und alle angeschlossenen Geräte vor Feuchtigkeit, Tropf- und Spritzwasser. Vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung, um Betriebsstörungen zu verhindern.
• Stellen Sie keine offenen Brandquellen, wie z.B. brennende Kerzen auf bzw. in die Nähe der Geräte.
• Bedecken Sie den Netzstecker des Geräts nicht mit Gegenständen (Zeitschriften, Decken, etc.) um zu große Erwärmung zu vermeiden.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.
• Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des Geräts zu vermeiden.
• Halten Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, anderen Lautsprecherboxen, Mobiltelefon usw.), um Funktionsstörn gen zu vermeiden.

3.4. Hinweise für den Umgang mit Batterien

Die Fernbedienung des Gerätes wird mit zwei Batterien betrieben. Für den Umgang mit Batterien beachten Sie bitte folgendes:

• Batterien niemals wieder aufladen! Explosionsgefahr!
• Batterien von Kindern fernhalten, nicht ins Feuer werfen, kurz-

schließen oder auseinander nehmen.

• Beim Einlegen auf die richtige Polarität achten.
• Nur Batterien des gleichen Typs einsetzen.
• Batterie- und Gerätekontakte vor dem Einlegen bei Bedarf reinigen.
• Erschöpfte Batterien umgehend aus dem Gerät entfernen! Erhöhte Auslaufgefahr!
• WARNUNG! Setzen Sie Batterien niemals übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen aus!
• Bei Nichtbeachtung können Batterien über ihre Endspannung hinaus entladen werden und auslaufen! Batterien sofort entfernen, um Schäden zu vermeiden.
• Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.
• Batterie bei längerer Nichtverwendung aus den Geräten entfernen.

3.5. Niemals selbst reparieren

• WARNUNG! Öffnen Sie niemals das Gehäuse des Geräts, um Gefährdungen zu vermeiden! Es besteht Lebensgefahr durch elek trischen Schlag. Es sind keine zu wartenden Teile enthalten.
• Wenden Sie sich im Störungsfall an das Medion Service Center oder eine andere geeignete Fachwerkstatt.

3.6. Gewitter/Nichtgebrauch

- Bei längerer Abwesenheit oder bei Gewitter ziehen Sie den Netzstecker des Geräts aus der Steckdose.

4. Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Sie haben erhalten:

-TV Soundbase
–Fernbedienung inkl. Batterien (2 x 1,5 V, Typ AAA)
-Audiokabel (2 x Cinch -> 2 x Cinch)
-Optisches Kabel (ca. 95 cm Länge)
-Netzkabel
-Bedienungsanleitung, inkl. Garantieinformationen

5. Beschreibung

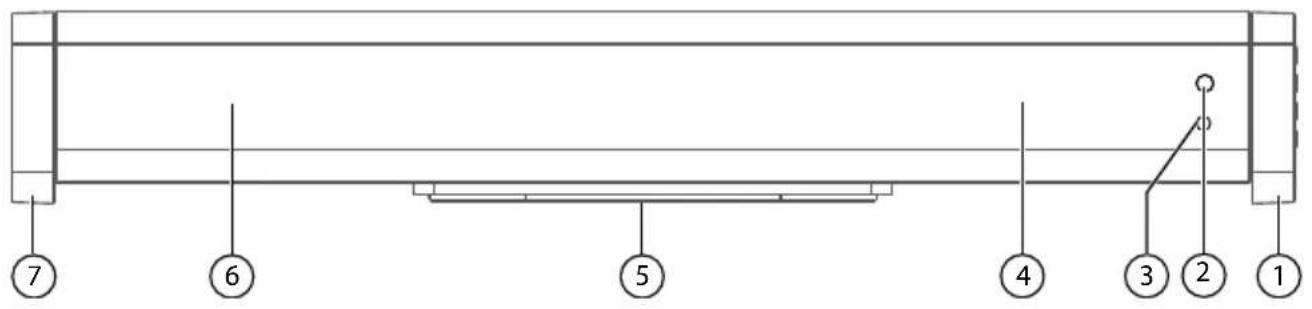

5.1. Vorderseite

7 6 5 4 3 2 1

1) Standfuß
2) Fernbedienungssensor
3) Betriebs-LED
4) Lautsprecher
5) Subwoofer (an der Unterseite, nicht dargestellt)
6) Lautsprecher
7) Standfuß

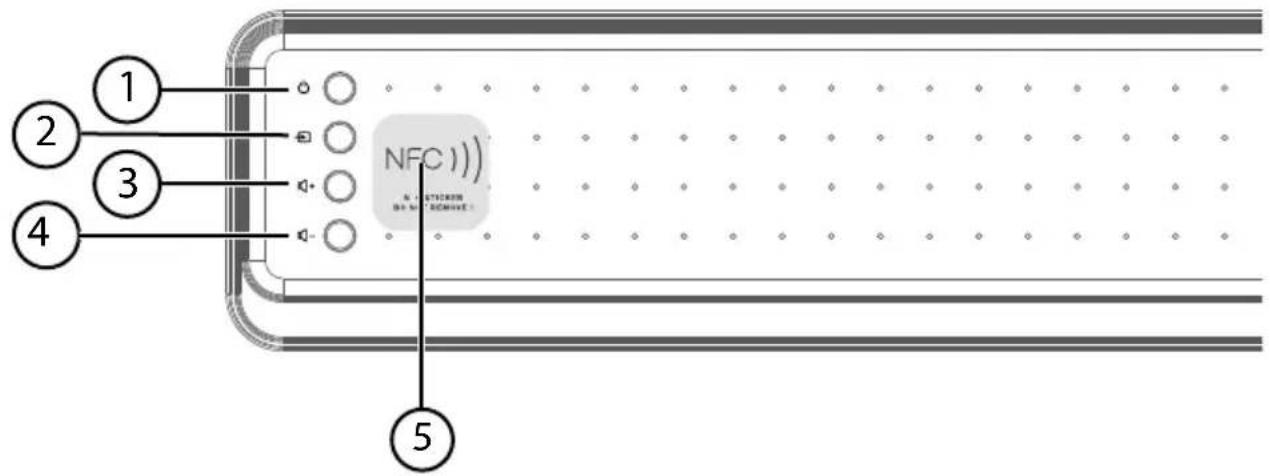

5.2. Seitenansicht

1 2 3 4 NFC 1) N. STICKEN DO NOT REMOVE! 5

1) (Standby): Gerät ein- bzw. auschalten
2) (Source): Auswahl der Audioquelle
3) : Lautstärke erhöhen
4) : Lautstärke verringern
5) NFC- Zone (Near Field Communication)

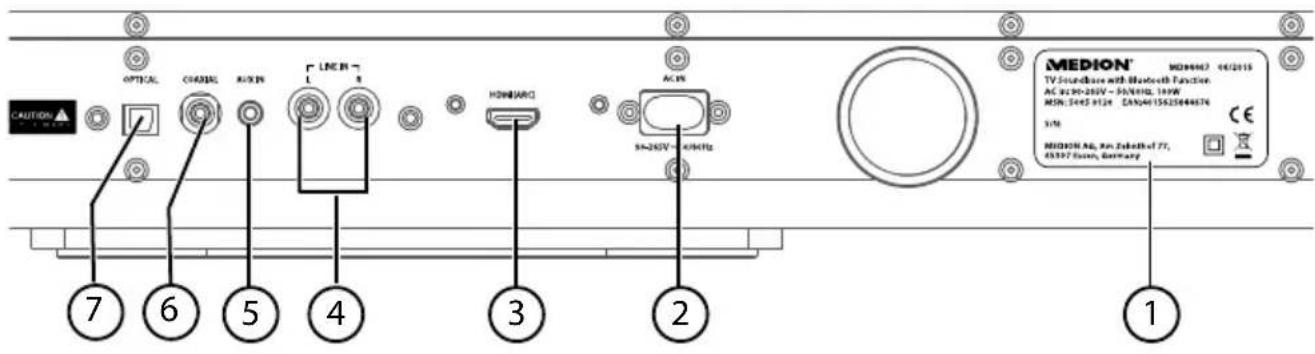

5.3. Rückseite

OPTICAL CAUTION R/C/RN L/EN HOMO/ARQ AC/RN SA-25V~60Hz MEDION® MD39467 06/2015 TV Soundbase with Bluetooth Function AC @ 90-205V - 50/8102.16W MSN: S445 912e SAN4415525046376 S/N MEDION AG, Am Zebeth of 77, 45307 (Japan, Germany) 1 7 6 5 4 3 2

1) Typenschild
2) AC IN: Anschlussbuchse für Netzkabel
3) HDMI (ARC): digitaler Eingang für TV, Computer und andere Audiogeräte über HDMI-Kabel, außerdem für HDMI ARC-fähige Geräte (ARC ermöglicht es bei zwei verbundenen Geräten, Audiosignale nicht nur über HDMI zu empfangen, sondern diese über das gleiche Kabel auch wieder zurück zusenden.)
4) LINE IN L/R: Stereo Cinchbuchsen – analoger Eingang für TV und andere Audiogeräte
5) AUX IN: Anschlussbuchse für TV und andere Audiogeräte
6) COAXIAL: Digitaler Eingang über Coaxialkabel für TV und andere Audio-geräte
7) OPTICAL: Digitaler Eingang über Lichtleiterkabel für TV und andere Audiogeräte

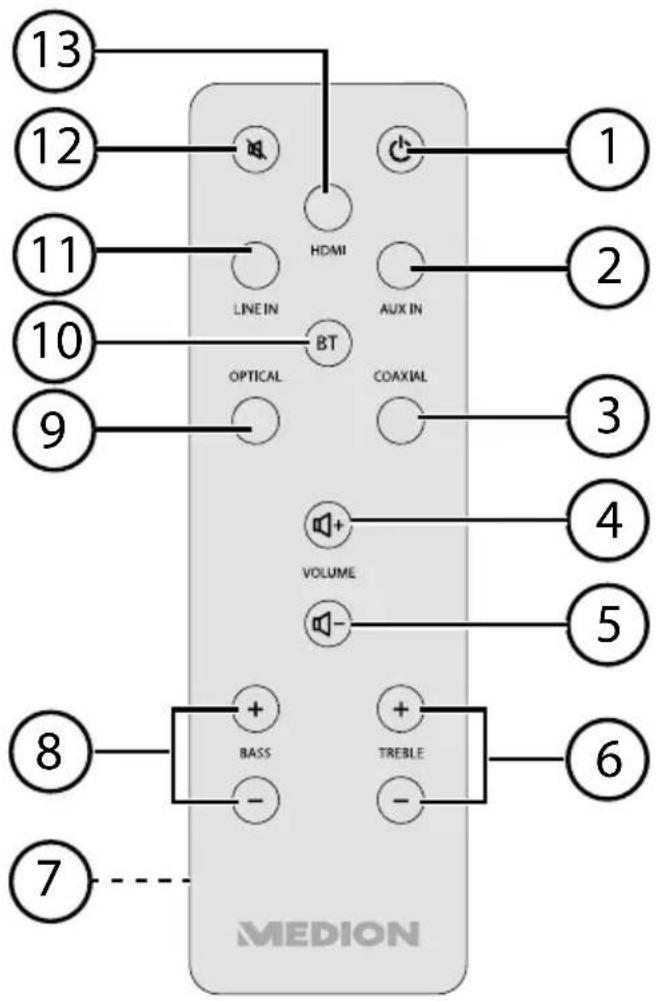

5.4. Fernbedienung

13 12 11 10 9 HDMI LINE IN BT OPTICAL AUX IN COAXIAL VOLUME 8 BASS TREBLE 7 1 2 3 4 5 6 MEDION

1) (Standby): Gerät ein- bzw. ausschalten
2) AUX IN: Audioquelle über AUX IN wählen
3) COAXIAL: Audioquelle über COAXIAL wählen
4) : Lautstärke erhöhen
5) : Lautstärke verringern
6) TREBLE +/−: Klanghöhe einstellen
7) Batteriefach (nicht dargestellt, auf der Rückseite der Fernbedienung)
8) BASS +/−: Klangtiefe einstellen
9) OPTICAL: Audioquelle über Lichtleiterkabel wählen
10) : Audioquelle über BLUETOOTH wählen, Bluetooth-Verbindung herstellen
11) LINE IN: Audioquelle über Cinch-Kabel wählen
12) MUTE: Stummschaltung
13) HDMI: Audioquelle über HDMI-Kabel wählen

6. Inbetriebnahme

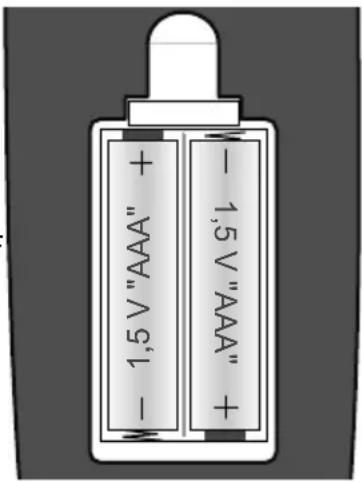

6.1. Batterien in die Fernbedienung einlegen

Die Fernbedienung wird mit zwei 1,5-V-Batterien, Typ AAA betrieben.

Wenn das Gerät nicht oder nur schlecht auf die Fernbedienung reagiert, müssen die Batterien ausgetauscht werden. Verfahren Sie dazu wie nachfolgend beschrieben:

Ziehen Sie die Öffnungslasche am Batteriefach nach oben und entfernen Sie den Batteriefachdeckel.
Legen Sie 2x 1,5-V-Batterien, Typ AAA so ein, dass der Minuspol an den Federn anliegt. Beachten Sie die Skizze im Batteriefach.
▶ Setzen Sie den Batteriefachdeckel mit der Rastnase auf die Öffnung im Batteriefach und drücken ihn nach unten, bis er hörbar einrastet.

- 1,5 V "AAA" + - 1,5 V "AAA" +

ACHTUNG

Explosionsgefahr bei unsachgemä- ßem Auswechseln der Batterien. Ersatz nur durch denselben oder einen gleichwertigen Typ.

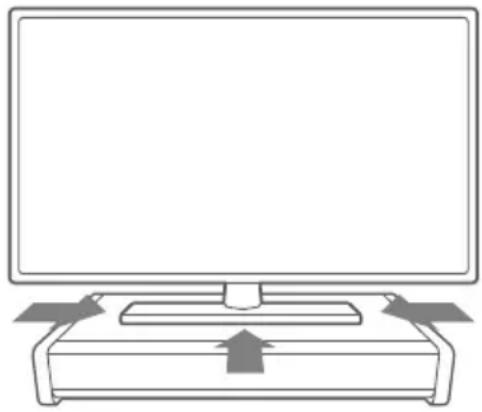

6.2. Fernseher oder Monitor auf die Soundbase stellen

Für das Aufstellen eines Fernsehers oder Monitors sind Geräte geeignet, die das Gewicht von 45 kg nicht überschreiten und einen Standsockel haben. Geräte mit schmalen Einzelfüßen sind hingegen nicht geeignet, da das Gewicht des Geräts nicht gleichmäßig verteilt wird und so die Soundbase beschädigt werden kann.

▶ Stellen Sie den Fernseher oder Monitor mit dem Sockel mittig auf die Soundbase.

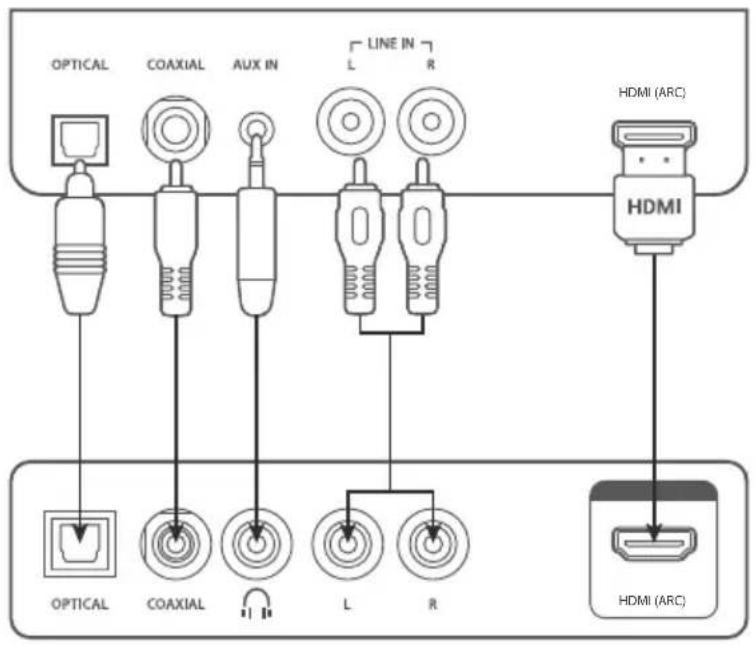

6.3. Audiogerät anschließen

• Beachten Sie die Hinweise im Kapitel „3. Sicherheitshinweise“ auf Seite 5 ff.
• Beachten Sie auch die Bedienungsanleitung des Gerätes, an das Sie die Soundbase anschließen möchten.
• Schalten Sie alle Geräte aus, bevor Sie sie miteinander verbinden.

Sie können eine Vielzahl unterschiedlicher Audio-Geräte an diesem Gerät anschließen, z.B. einen MP3- und CD-Player, den Receiver Ihrer Stereoanlage, den Computer oder auch Ihren Fernseher.

Soundbase
Audiogerät/TV

6.3.1. Geräte über HDMI anschließen

HINWEIS

Beachten Sie auch die Bedienungsanleitung des Gerätes, an das Sie die Soundbase anschließen möchten.

Sie benötigen ein HDMI-Kabel. Das HDMI-Kabel ist nicht im Lieferumfang enthalten. Zum Anschluss von Geräten über HDMI gehen Sie wie folgt vor.

▶ Stellen Sie bei dem Audiogerät eine mittlere Lautstärke ein. Schalten Sie es dann aus.
▶ Verbinden Sie den HDMI (ARC)-Anschluss mit dem HDMI OUT-Anschluss Ihres Fernsehers.

Unterstützt Ihr Fernseher HDMI-ARC, haben Sie den Vorteil der Audio Return Channel-Funktion: ARC ermöglicht es bei zwei verbundenen Geräten, Audiosignale nicht nur über HDMI zu empfangen, sondern diese über das gleiche Kabel auch wieder zurück zusenden. Damit kann dann ein verbundener AV-Receiver angesteuert werden, an dem wiederum die Soundanlage und ein Blu-ray-Player angeschlossen sein können.

HINWEIS

ARC funktioniert nur mit Geräten die HDMI ARC-fähig sind sowie mit einem HDMI 1.4-Kabel (und höher). Der Audioausgang des Fernsehers muss hierzu auf PCM eingestellt sein.

Aktivieren Sie die Funktionen ARC und schalten Sie die Tonausgabe auf PCM-Modus (Pulse Code Modulation) an den angeschlossenen Geräten. Beachten Sie dabei die Bedienungsanleitungen der angeschlossenen Geräte.

6.3.2. Geräte über AUX IN und Kopfhörer-Anschlussbuchse des Audiogeräts anschließen

Sie benötigen ein Audiokabel mit 3,5 mm ∅ Klinke-> 3,5mm ∅ Klinke (im Lieferumfang nicht enthalten) zum Anschluss an einen Kopfhöreranschluss von z. B. CD- oder MP3-Playern zum AUX IN -Eingang der Soundbase.

▶ Stellen Sie bei dem Audiogerät eine mittlere Lautstärke ein. Schalten Sie es dann aus.
▶ Stecken Sie den Stecker in die Kopfhörer-Ausgangsbuchse des Audiogerätes. Stecken Sie dann den Stecker auf der anderen Seite des Kabels in AUX IN-Eingang der Soundbase.

6.3.3. Geräte über LINE IN anschließen

Sie benötigen ein Audiokabel mit Cinchsteckern. Ihrem Gerät liegt ein Stereo-AudioVerbindungskabel 2 x Cinch -> 2 x Cinch bei.

▶ Stellen Sie bei dem Audiogerät eine mittlere Lautstärke ein. Schalten Sie es dann aus.
▶ Stecken Sie den weißen Cinch-Stecker in die weiße LINE IN-Buchse der Soundbase L (Links) und den roten Cinch-Stecker in die rote LINE IN-Buchse R (rechts).
Stecken Sie dann den roten und den weißen Cinch-Stecker am anderen Ende des Kabels in die entsprechend farbigen Audio-Ausgangsbuchsen des Ausgabegerätes.

HINWEIS

Geräte wie z.B. Stereo-Receiver oder Fernsehgeräte haben meistens eine rote und weiße Audio-Ausgangsbuchse. Diese sind in der Regel mit OUT, AUDIO OUT, LINE OUT oder ähnlich gekennzeichnet.

6.3.4. Geräte über optischen Anschluss anschließen

Sie können z. B. digitale Verstärker über den optischen Anschluss OPTICAL anschließen. Sie benötigen ein optisches Digitalkabel (Lichtleiterkabel, im Lieferumfang enthalten).

▶ Stellen Sie bei dem Audiogerät eine mittlere Lautstärke ein. Schalten Sie es dann aus.
Entfernen Sie die Schutzkappe vom OPTICAL-Anschluss. Stecken Sie den Stecker in die OPTICAL Buchse der Soundbase.
▶ Stecken Sie den Stecker in die entsprechende digitale Input Buchse Ihres digitalen Receivers.

HINWEIS

Sollten keine Tonsignale ausgegeben werden und die Zustands-LED OPTICAL schnell blinken, stellen Sie an Ihrem Ausgabegerät das Ausgabeaudioformat auf PCM-Modus (Pulse Code Modulation) um.

6.3.5. Geräte über Coaxial anschließen

▶ Sie können z. B. Ihren Fernseher oder ein Audiogerät über den Anschluss COAXIAL anschließen. Sie benötigen ein Cinchkabel (nicht im Lieferumfang enthalten). Verbinden Sie den Coaxial Out-Anschluss Ihres externen Geräts mit dem Anschluss COAXIAL Ihrer Soundbase.
▶ Schalten Sie ggf. die Tonausgabe auf PCM an den angeschlossenen Geräten. Beachten Sie dabei die Bedienungsanleitungen der angeschlossenen Geräte.

6.3.6. Bluetooth-Verbindung herstellen

Der Bluetooth-Betrieb ermöglicht den kabellosen Empfang von Audiosignalen eines externen, Bluetooth-fähigen Audio-Ausgabegeräts. Achten Sie darauf, dass der Abstand zwischen beiden Geräten nicht größer als 10 Meter sein sollte.

Um ein Bluetooth-fähiges Audio-Ausgabegerät anzuschließen, gehen Sie wie folgt vor:

▶ Schalten Sie die Soundbase ein, indem Sie die ⏻-Taste an der Seite des Geräts oder die ⏻Taste auf der Fernbedienung drücken.

▶ Drücken Sie nun die Taste ➕ an der Soundbase oder an der Fernbedienung ⚠️. Das Gerät befindet sich im Such-Modus. Die LED blinkt blau.

▶ Schalten Sie an Ihrem Audio-Ausgabegerät die Bluetooth-Funktion ein und aktivieren Sie den Such-Modus, um beide Geräte aufeinander abzustimmen.

HINWEIS

Informationen über die Bluetooth-Funktion Ihres Audio-Ausgabegeräts entnehmen Sie ggf. der dazugehörigen Bedienungsanleitung.

Der Gerätename MD 84467 der Soundbase wird angezeigt, sobald das Signal gefunden wurde.

▶ Falls eine Passworteingabe erforderlich ist, geben Sie 0000 ein.

Die Geräteabstimmung beider Geräte ist abgeschlossen, wenn ein Signalton ertönt und die LED dauerhaft blau leuchtet.

6.3.7. NFC-fähiges Ausgabegerät

Die NFC-Funktion (Near Field Communication) ermöglicht den kabellosen Empfang von Audiosignalen eines NFC-fähigen Audio-Ausgabegeräts aus kurzer Distanz.

Die Soundbase ist eingeschaltet.

▶ Schalten Sie an Ihrem Smartgerät die NFC- und die Bluetooth-Funktion ein. Das Gerät befindet sich im Such-Modus.

▶ Halten Sie Ihr NFC-fähiges Smartgerät an die Soundbase auf den mit NFC bezeichneten Bereich.

▶ Bestätigen Sie die Abfrage VERBINDEN MIT MD 84467 Ihres Smartgeräts mit JA. Warten Sie 5 bis 8 Sekunden, bis Sie ihr Smartgerät von der Soundbase entfernen.

Die Geräteabstimmung beider Geräte ist abgeschlossen, wenn ein doppelter Signal-

ton ausgegeben wird und die Betriebs-LED dauerhaft blau leuchtet.

Wählen Sie eine mittlere Lautstärke und starten Sie die Wiedergabe an Ihrem Smartgerät.

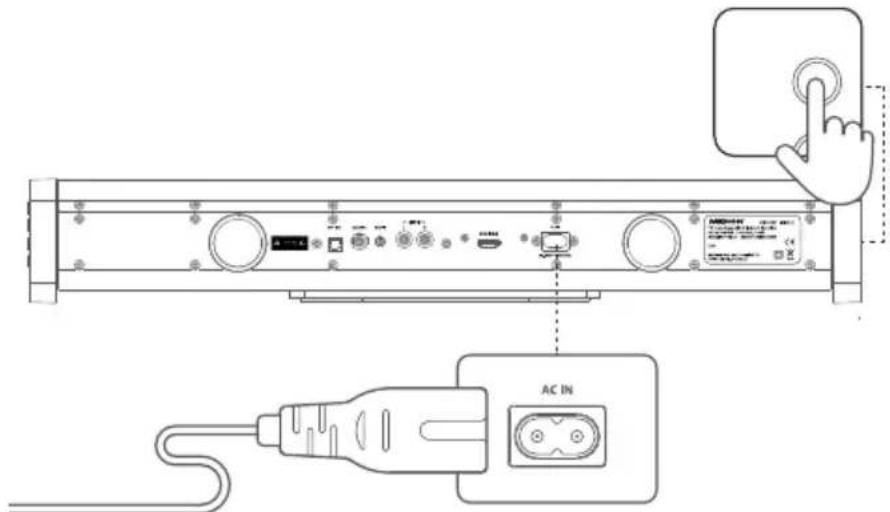

6.3.8. Soundbase ans Stromnetz anschließen

▶ Schließen Sie das Netzkabel in die Anschlussbuchse AC IN für Netzkabel an.
▶ Vergewissern Sie sich, dass alle gewünschten Geräte angeschlossen sind.
▶ Stecken Sie das Netzkabel in eine Steckdose mit 100–240 V \~ 50/60 Hz.
Die Betriebs-LED leuchtet rot.

7. Bedienung

7.1. Soundbase einschalten

▶ Schalten Sie die Soundbase ein, indem Sie die ⏻-Taste an der Seite des Geräts für einige Sekunden gedrückt halten oder die ⏻Taste auf der Fernbedienung drücken.

Die Betriebs-LED leuchtet und zeigt mit der Farbe die zuletzt ausgewählte Audioquelle an.

▶ Schalten Sie Ihr Audiogerät ein, wählen Sie eine mittlere Lautstärke und starten Sie die Wiedergabe.

HINWEIS

Ohne Eingangssignal schaltet sich die Soundbase nach 15 Minuten automatisch aus.

7.2. Audioquelle wählen

Mit den Tasten AUX IN, ⚙, HDMI, COAXIAL, LINE IN oder OP-TICAL an der Fernbedienung oder durch mehrfaches Drücken der Taste ▶ an der Soundbase stellen Sie die gewünschte Audioquelle ein.

Die Auswahl wird Ihnen über die Farbe der Betriebs-LED an der Gerätefront angezeigt.

AUX IN HD	COAXIAL LINE IN	OPTICAL
Grün Blau He	llblau Gelb Rosa Weiß

7.2.1. Musik hören über Bluetooth

Wenn Sie die Soundbase mit einem Gerät verbunden haben, das das A2DP-Profil sowie AVRCP-Profil (Audio Video Remote Control) unterstützt, wird die Soundbase als Ausgabemedium verwendet und die Audiosignale werden so ausschließlich von der Soundbase ausgegeben.

HINWEIS

Wenn Sie die Soundbase mit Ihrem Bluetooth-fähigen Mobiltelefon verbunden haben, wird bei einem eingehenden Anruf die Musikwiedergabe unterbrochen und erst nach Beenden des Gesprächs fortgesetzt.

7.3. Lautstärke einstellen

Mit den Tasten 📄+ / 📄- an der Soundbase oder an der Fernbedienung stellen Sie die gewünschte Lautstärke ein:

• + Lautstärke erhöhen
• – Lautstärke verringern

Mit der Taste 📄 MUTE an der Fernbedienung können Sie die Lautstärke auf stumm schalten.

Drücken Sie die Taste 📄MUTE erneut, um die Audioausgabe wieder einzuschalten.

7.4. Klangeffekt einstellen

Mit den Taste TREBLE+/- an der Fernbedienung stellen Sie den die Klanghöhen ein.

• + Klanghöhe verstärken
• – Klanghöhe verringern

Mit den Taste BASS+/- an der Fernbedienung stellen Sie den die Klanghöhen ein.

• + Klangtiefe verstärken
- Klangtiefe verringern

7.5. Soundbase ausschalten

- Drücken Sie die ⏻-Taste auf der Fernbedienung oder an der Soundbase, um die Soundbase in den Standby-Zustand zu schalten.

Im Standby-Zustand leuchtet die Betriebs-LED rot.

Die Soundbase schaltet automatisch in den Standby-Zustand, wenn Sie kein Audio-Signal empfängt.

HINWEIS

Im Standby-Zustand verbraucht das Gerät Strom. Um die Stromversorgung zu unterbrechen, ziehen Sie den Netzstecker aus der Steckdose.

8. Wartung

WARNUNG!

Versuchen Sie auf keinen Fall, das Gerät selbst zu öffnen oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags!

Bitte wenden Sie sich an unser Service Center wenn Sie technische Probleme mit Ihrem Gerät haben. Die Reparatur ist ausschließlich unseren autorisierten Servicepartnern vorbehalten.

Wenden Sie sich an Ihren Kundendienst wenn ...

• Flüssigkeit ins Innere des Geräts gedrungen ist.
• das Gerät nicht ordnungsgemäß funktionieren.
• das Gerät gestürzt oder das Gehäuse beschädigt ist.

9. Reinigung

- Verwenden Sie zum Reinigen keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.

Möbel sind oft mit diversen Lacken oder Kunststoffen beschichtet und werden mit den unterschiedlichsten Pflegemitteln behandelt. Manche dieser Stoffe enthalten Bestandteile, die das Material der Füße des Lautsprechers angreifen und aufweichen können. Legen Sie deshalb gegebenenfalls eine rutschfeste Unterlage darunter.

10. Wenn Störungen auftreten

Bei einer Störung des Geräts prüfen Sie bitte zunächst, ob Sie das Problem mit Hilfe der folgenden Übersicht selbst beheben können.

Versuchen Sie auf keinen Fall, die Geräte selbst zu reparieren. Wenn eine Reparatur notwendig ist, wenden Sie sich bitte an unser Service Center oder eine andere geeignete Fachwerkstatt.

Ursache Problembehebung
Anschlüsse und Kabel fehlerhaft	Überprüfen Sie alle Kabelverbindungen auf Beschädigungen bzw. die korrekte Verkabelung bzw. bestehende Bluetooth-Verbindung.Vergewissern Sie sich, dass alle verbundenen Geräte ordnungsgemäß mit Strom versorgt werden.
Kein Ton hörbar Überprüfen	Sie die Lautstärke am Ausgabegerät. Erhöhen Sie ggf. die Lautstärke.
Verzerrter Ton	Wechseln Sie die Position der Soundbase, um störende äußere Einflüsse zu meiden.Entfernen Sie störende Objekte (Mobiltelefon öä.) aus der Umgebung des Geräts.

11. Entsorgung

Verpackung

Nicht mehr benötigte Verpackungen und Packhilfsmittel sind recyclingfähig und sollten grundsätzlich der Wiederverwertung zugeführt werden.

Korrekte Entsorgung dieses Produkts

Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.

Batterien

Verbrauchte Batterien und defekte Akkus gehören nicht in den Hausmüll. Die Batterien müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

12. Technische Daten

Netzanschluss 100–240 V \~ 50/60 Hz

Ausgangsleistung: Lautsprecher: 2 x 20W RMS

Subwoofer: 40 W RMS

Aufnahmeleistung: 100

W

Anschlüsse: Cinch-Eingang

AUX-Eingang

Optischer Eingang

Coaxial-Eingang

HDMI-Eingang (ARC)

Netzkabelanschluss

Bluetooth Spezifikation: V4.0 + EDR, Class II

10 m (je nach Umgebungsbedingung

Abmessungen (BxHxT) ca. 60,3 x 9,2 x 32 cm

Tragfähigkeit max. 45 kg

Fernbedienung: 2 x 1,5 V

Batterie, Typ AAA

(im Lieferumfang enthalten)

13. Konformitätsinformation

Hiermit erklärt die Medion AG, dass das Produkt MD 84467 mit den folgenden europäischen Anforderungen übereinstimmt:

• R&TTE Richtline 1999/5/EG

• EMV-Richtlinie 2004/108/EG

• Niederspannungsrichtlinie 2006/95/EG

- Öko-Design Richtlinie 2009/125/EG

• RoHS-Richtlinie 2011/65/EU.

Vollständige Konformitätserklärungen sind erhältlich unter www.medion.com/conformity.

14. Impressum

Copyright © 2015

Alle Rechte vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt bei der Firma:

Medion AG

Am Zehnthof 77

45307 Essen

Deutschland

Technische und optische Änderungen sowie Druckfehler vorbehalten.

Die Bedienungsanleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal zum Download zur Verfügung.

Sie können auch den unten stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

	URL QR Code
DE www.medionservice.de
ATwww.medion.com/at/service/start/
BE www.medion.com/be/nl/service/start/

Sommaire

DE

• – Hoge tonen verlagen

• – Lage tonen verlagen

12. Technische gegevens
