BEDIENUNGSANLEITUNG SPLBOX150 IBIZA SOUND

D-Bedienungsanleitung

NL - Handleiding

BEDIENUNGSPANLEITUNG

Herzlichen Glückwunsch zum Kauf dieser tragbaren Audioanlage mit Bluetooth Verbindung, USB, SD, LINE Eingangen, sowie FM Tuner.

Vorsichtsmaßnahmen

Vor der ersten Inbetriebnahme die Anleitung durchselen und für spätere Einsichtnahme aufbewahren.

Gerat vor Wasser, Feuchtigkeit, direkter Sonne und extremen Temperaturen schützen.

Das Gerät so aufstellen, dass es nicht herunterfallen kann.

Niemals das Gerät auseinanderbauen, weil sonst jeglicher Garantieanspruch verfällt.

Warnhinweise:

1. Gerat vor Tropf- und Spritzwasser fernhalten. Keine mit Flüssigkeit gefüllten Behälter auf das Gerät stellen.
2. Um Feuer und Stromschlag zu vermeiden, vor Anschluss ans Netz prufen, dass die Eingangsspannung der Netzspannung entspricht.

Zubehör

□SPLBOX
Bedienungsanleitung
Fernbedienung
LINE/AUX Anschlusskabel mit 3,5mm Klinkenverbinder

Im USB/SD/Bluetooth Betrieb schaltet diese Taste zwischen Abspielen und Pause um.

Im FM Betrieb: 3-4 Sekunden gedrückt halten, um die FM Frenzen automatisch abzusuchen. Erneut drücken, um den automatischen Suchlauf zu stoppen.

Im LINE Betrieb hat diese Taste keine Funktion

2. SD/MMC Eingang

3. Zurück

Im USB/SD/Bluetooth Betrieb: Kurz drücken Voriger Titel; Lang drücken (>3 Sek.) Schneller Rücklauf.

Im FM Betrieb: Kurz drucken, um zur vorgen Freqenz zurück zu gehen; lang drucken, um zum vorgen Kanal zuruck zu gehen.

4. Bass/Treble/MIC Vol/Echo Einstellung

5. Beleuchtung

1. MENU Taste zur Einstellung von Bass/Treble/MIC Vol/Echo. "Menu" mehr als 3 Sekunden gedrück halten, um zu den Werkseinstellungen zurück zu schalten. Im Problemfall auf die Werkseinstellungen zurücksetzen und erneut versuchen.

7. LED Display

8. Griffleiste

9. USB Eingang

10. Weiter

Im USB/SD/Bluetooth Betrieb: Kurz drücken→Nächster Titel; Lang drücken (>3 Sek.)→schneller Vorlauf.

Im FM Betrieb: Kurz drucken, um zur nachsten Frequenz zu gehen; lang drucken, um zum nachsten Kanal zu gehen.

Im LINE Betrieb: keine Funktion.

11. Lautstärke

1. Mode: Kurz drücken, um durch die Betriebsarten FM/Bluetooth/LINE IN/USB/SD zu laufen
2. REC (Aufnahme):

Ein USB/SD Medium und das Mikrofon anschließen, bevor Sie mit der Aufnahme starten konnen. Sie konnen das Mikrofon, das an den LINE IN Buchsen angeschlossene Gerät und FM Radio aufnehmer und auf dem USB/SD Medium speichern.

Die REC Taste über 3 Sekunden lang gedrück halten, um mit der Aufnahme zu beginnen. Kurz drücken, um die Aufnahme abzuspielen.

1. Beleuchting
2. Sensor für die Fernbedienung
3. Laufsprecher

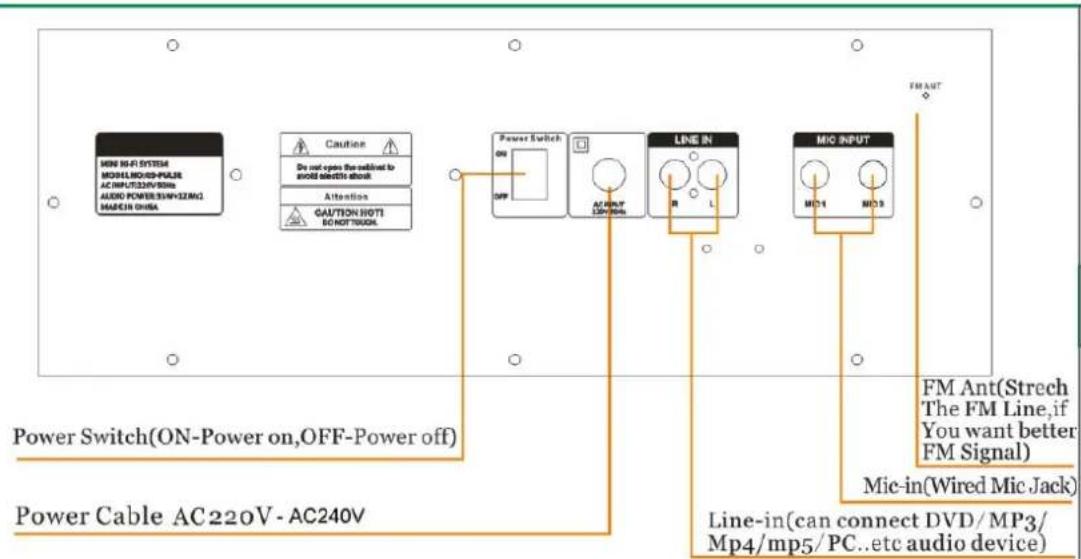

Beschreibung der Rückseite

Ein/Aus Schalter

Netzanschlussbuchse AC220V-240V

FM Antenne: Orientierung ändern, bis der Empfang optimal ist

Mikrofonanschlussbuchse

LINE Eingang (links/rechts) fur DVD, MP3; MP4, MP5 Player, PC und andere Audio Geräte

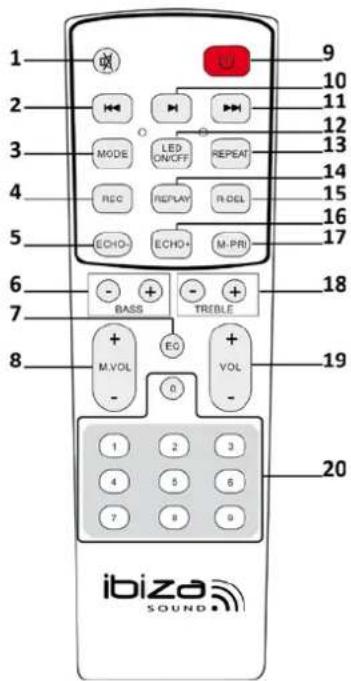

Beschreibung der Fernbedienung

1. Tonstopp. Erneut drucken, um den Ton wieder zuzuschalten.

2. Zurück

Im USB/SD/Bluetooth Betrieb: Kurz drucken Voriger Titel; Lang drucken (>3

Sek.) Schneller Rücklauf.

Im FM Betrieb: Kurz drücken, um zur vorgen Freqenz zurück zu gehen; lang drucken, um zum vorgen Kanal zurück zu gehen.

Im LINE Betrieb: keine Funktion

1. Mode: Kurz drücken, um durch die Betriebsarten FM/Bluetooth/LINE IN/USB/SD zu laufen

2. Aufnahme

3. Echo Effekt mindern

4. Einstellung der tiefen Frenzen

5. EQ: Soundeffekte: Rock, Jazz, Klassik, etc.

6. Mikrofonlautstärkeregler

7. Standby Taste

8. Pause/Play

Im USB/SD/Bluetooth Betrieb schaltet diese Taste zwischen Abspielen und Pause um.

Im FM Betrieb: Sucht die FM Frenquenzen automatisch ab. Erneut drücken, um den automatischen Suchlauf zu stoppen.

Im LINE Betrieb hat diese Taste keine Funktion

1. Weiter

Im USB/SD/Bluetooth Betrieb: Kurz drucken→Nächster Titel; Lang drucken (>3

Sek.) Schneller Vorlauf.

Im FM Betrieb: Kurz drucken, um zur nachsten Frequenz zu gehen; lang drucken, um zum nachsten Kanal zu gehen.

Im LINE Betrieb: keine Funktion

1. Schaltet die LEDs auf der Frontseite ein und aus.
2. Repeat: Einen-alle Titel wiederholen-Wiederholfunktion verlassen
3. Abspielenden der Dateien auf dem USB/SD Medium
4. Löschen der Aufnahmen auf dem USB/SD Medium
5. Verständung des Echo Effekt
6. Mikrofon-Vorrangschaftung: Wenn Sie die Karaoke Funktion benutzen und der Song wird gleichzeitig abgeschweit, drücken Sie diese Taste, damit das Mikrofon die Musik vom USB/SD Mediums übertont.
7. Einstellung der hohen Frenquenzen
8. Einstellung der Lautstärke
9. Nummerntasten

Im USB/SD Betrieb: Direktwahl der Titelnummer

Im FM Betrieb: Direktwahl eines gespeicherten Radiosenders

In allen anderen Betriebsarten haben diese Tasten keine Funktion.

Bedienung

Bluetooth Pairing Betrieb:

1). Die MODE Taste auf der Fernbedienung oder dem Gerät drücken, um BLUETOOTH zu wahlen.
Das Smartphone muss sich in einer Entfernung von weniger als 3m vom Gerät befinden;
2). Aktivieren Sie die Bluetooth Suchfunktion auf Ihr Smartphone, so dass es nach Bluetooth Gerätenucht. Siehe dazu die Bedienungsanleitung Ihrssmartphones.
3). Wahlen Sie "SPLBOX150" in der Liste der gefundenen Geräte;
4). Bei einigen Smartphone Modellen muss der Code"0000"ingegeben und die ENTER Taste gedrückt werden, um das Gerät und das Smartphone zu synchronisieren.
5). Die Rückwartstaste auf dem Smartphone drücken, um das Menu zu verlassen und ihre Musiktitel abzuspielen. Esarf sich kein Hindernis zwischen dem Gerat und dem Smartphone befinden und die beiden Geräte durren nicht mehr als 10m voneinander entfernrt werden.
6). Kurz die PLAY/PAUSE Taste drücken, um Musik abzuspielen oder zu stoppen. Kurz die Taste "▶" oder "▶" drücken, um den vorgen oder den nachsten Titel zu wahlen.

FM (Radio) Betrieb:

Die MODE Taste auf der Fernbedienung oder dem Gerät drücken, um FM zu wahlen.

A. Automatischer Sendersuchlauf und Speichern: 3-4 Sekunden lang die PLAY/PAUSE Taste drücken und das Gerätucht automatisch das Frequenzband von 87.5 bis 108.0 MHz nach Radiosendern ab. Bis zu 20 Sender konnen gespeichert werden. Danach konnen Sie mit den Nummertasten auf der Fernbedienung direkt einen gespeicherten Radiosender einstellen.

LINE IN BETRIEB:

Die MODE Taste auf der Fernbedienung oder dem Gerät drücken, um LINE zu wahlen. Sie konnen nun die Musik des an die Buchsen LINE IN auf der Seite angeschlossenen Gerats abspielen.

- USB Betrieb:

1. Die MODE Taste auf der Fernbedienung oder dem Gerät drücken, um in USB Betrieb umzuschalten und dann das USB Medium anschlieben. Das Gerät spielt automatisch die Musik auf dem USB Gerät ab.
2. Kurz die "▶II" Taste drücken, um den Titel abzuspielen oder zu pausieren.
3. Kurz die "Taste drucken, um zum vorgen Titel zu gehen.
4. Kurz die "▶▶" Taste drücken, um zum nachsten Titel zu gehen.

- SD Betrieb:

1. Die MODE Taste auf der Fernbedienung oder dem Gerät drücken, um SD zu wahlen. SD Karte einstecken. Das Gerätspiel automatisch die Musik auf der SD Karte ab.
2. Kurz die "▶II" Taste drücken, um den Titel abzuspielen oder zu pausieren.
3. Kurz die "Taste drucken, um zum vorgen Titel zu gehen.
4. Kurz die "▶" Taste drücken, um zum nachsten Titel zu gehen.

Technische Daten

RMS Musikleistung: 100W

Max.Musikleistung: 200W

Tieftoner 6.5"16cm

Mitten-Hohtoner .2x3"7.5cm

Lautsprecherimpedanz: 4Ω

Frequenzbereich 40-18kHz

Storabstand. >70dB

Versorgung 220-240Vac 50/60Hz

Abmessungen: 43 x 33 x 22cm

Gewicht: 6.8kg

Änderungen von Design und technischen Daten ohne Vorankündigung vorbehalten

Fehlerdiagnose

Problem	Mögliche Ursache	Lösung
Kein Ton beim Einsatzalten	1: Keine Eingangssquelle2: Lautstärke zu schwach eingestellt3: kein USB/SD Medium angeschlossen	1:Line-Signal einschließlich2: Lautstärke erhöhen3: USB/SD Medium anschließen
Verzerrter Klang 1:zu hohe Lautstärke2: Mangelhafte Audiodatei		1:Lautstärke mindern2: Audiodatei prüfen und wechseln3: Mit MENU Bass/Treble und "Volume" einstellen
Kein Ton vom Mikrofon	1:Mikrofon nicht gut angeschlossen2: Mikrofon nicht eingeschaltet3: Mikrofonlautstärke zu schwach	1:Mikrofonbuchse fest einstecken2:Mikrofon einschlten3:Mikrofonlautstärke erhöhen
Lein Ton vom USB/SD Medium	1:Falsches Musikdateifformat2: Illegale Kopie3:USB/SD Medium nicht richtig eingesteckt	1:Musikdaten sollen im MP3/WMA Format sein2: Aus- und wieder einschlten3:USB/SD Medium fest einstecken
FM Probleme	1:Sendersuche startet nicht2:Kein Radioton3:Zu weniger FM Sender4:Schlechte Tonqualität	1: Die FM Antenne ist nicht ausgezogen2: Zum nächsten Sender gehen und nochmal versuchen3: FM Antenne anders ausrichten4: FM Antenne zur anderen Seite verlegen oder neuen Suchlauf starten
Störgeräusche im Laatsprecher	1:Mikrofon zu dicht am Laatsprecher2:Mikrofon eingeschaltet, wird aber nicht benutzt3: Mikrofon zu laut eingestellt4:Handy zu dicht am Laatsprecher5:Störgeräusche verursachende Geräte befinden sich in der Höhe des Laatsprechers	1:Nicht den Mikrofonkopf auf den Laatsprecher richten2:Mikrofon bei Nichtgebrauch ausschalten3:Mikrofonlautstärke mindern4: Handy während Anrufen nicht in Laatsprechernahee halten5:Latsprecher nicht in der Höhe von Geräten halten, die Störungen verursachen können
Keine Bluetooth Verbindung	1:Bluetooth abgekoppelt2: Bluetooth angeschlossen, aber kein Ton3:Hindernis zwischen der SPLBOX und dem Bluetooth Gerät	1: Das richtige Gerät "SPLBOX150" wahren. Bzw. "MENU" drücken, um zu den Werkseinstellungen zeruckzuschalten.2: Prüfen, ob das richtige Gerät verbunden ist3: Hindernisse wie Wände, Glasscheiben usw. zwischen Laatsprecher und Handy beseitigen

Hinweis: Wenn das Problem weiterhin besteht, wenden Sie sichitte an ihren Fachhandler.

WICHTIGER HINWEIS: Elektrogeräte gehoren nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Wenden Sie sich hierzu an die örtlichen Behörden oder ihren Fachhändler!
