BEDIENUNGSANLEITUNG XAV1500 SONY

Zum Deaktivieren der Demo-Anzeige (Demo) schlagen Sieitte auf Seite 6 nach.

Informationen zum Anschluss und zur Installation finden Sie auf Seite 10.

Informationen zum Verwenden von Smartphones, auf denen „WebLink Apps" installiert sind, finden Sie in der Hilfe auf der hinteren Umschlagseite.

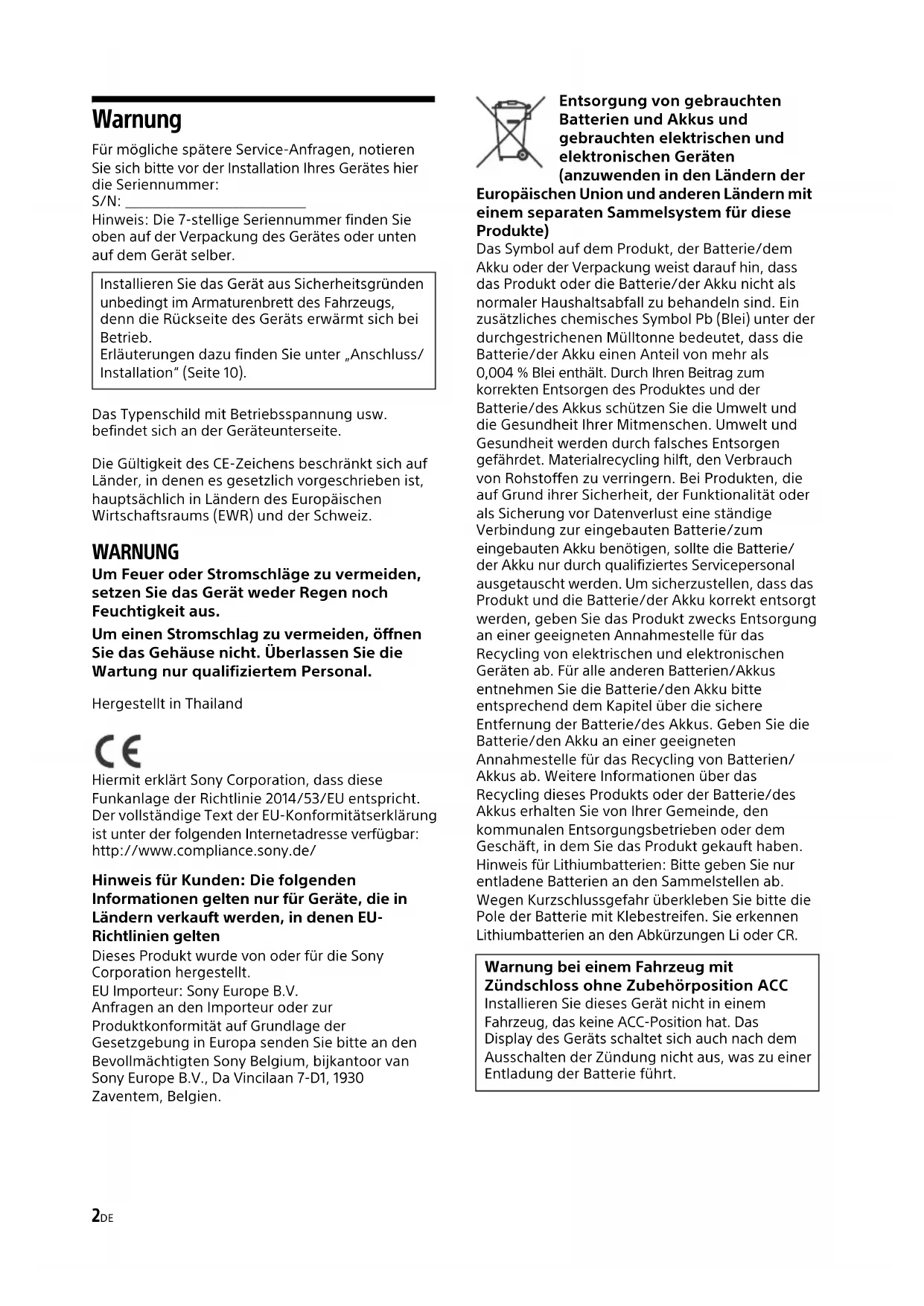

Für mögliche spätere Service-Anfragen, notieren Sie sichitte vor der Installation Ihres Gerätes hier die Seriennummer:

S/N:

Hinweis: Die 7-stellige Seriennummer finden Sie oben auf der Verpackung des Gerätes oder unter auf dem Gerät selbst.

Installieren Sie das Gerät aus Sicherheitsgründen unbedingt im Armaturenbrett des Fahrzeugs, Denn die Rückseite des Geräts erwartt sich bei Betrieb.

Erläuterungen dazu finding Sie unter „Anschluss/Installation" (Seite 10).

Das Typenschild mit Betriebsspannung usw. befindet sich an der Geräteunterseite.

Die Gültigkeit des CE-Zeichens beschrankt sich auf Länder, in denen es gesetzlich vorgeschreiben ist, hauptsächlich in Ländern des Europäischen Wirtschaftsrums (EWR) und der Schweiz.

WARNING

Um Feuer oder Stromschläge zu vermeiden, setzen Sie das Gerät weder Regen noch Feuchtigkeit aus.

Um einen Stromschlag zu vermeiden, öffnen Sie das Gehäuse nicht. Überlassen Sie die Wartung nur qualifiziertem Personal.

Hergestellt in Thailand

Hiermit erklart Sony Corporation, dass diese

Funkanlage der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitäserklarung

ist unter der folgenden Internetadresse verfügbar:

http://www.compliance.sony.de/

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten

Dieses Produkt wurde von oder für die Sony Corporation hergestellt.

Anfrage an den Importeur oder zur

Produktkonformität auf Grundlage der

Gesetzgebung in Europa senden Sieitte an den

Bevollmächtigten Sony Belgium, bijkantoor van

Sony Europe B.V., Da Vincilaan 7-D1, 1930

Zaventem, Belgien.

Entsorgung von gebrauchten Batterien und Akkus und gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern o

Europäischen Union und anderen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf dem Produkt, der Batterie/dem Akku oder der Verpackung weist daraufhin, dass das Produkt oder die Batterie/der Akku nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,004% Blei enthalt. Durch ihren Beitrag zum korrekten Entsorgen des Produktes und der Batterie/des Akkus schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefahrdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringn. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie/zum eingebauten Akku benötigen, sollte die Batterie/ der Akku nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um saferzustellen, dass das Produkt und die Batterie/der Akku korrekt entsorgt werden, geben Sie das Produkt zwecks Entsorgung an einer geeigneten Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien/Akkus entnehmen Sie die Batterie/den Akkuitte entsprechend dem Kapitel über die sichere Entfernung der Batterie/des Akkus.geben Sie die Batterie/den Akku an einer geeigneten Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling diesen Produkte oder der Batterie/des Akkus erhalten Sie von ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. Hinweis für Lithiumbatterien:itte geben Sie nur entladene Batterien an den Sammelstellen ab. Wegen Kurzschlussgefahr überkleben Sieitte die Pole der Batterie mit Klebestreifen. Sie erkennen Lithiumbatterien an den Abkurzungen Li oder CR.

Warning bei einem Fahrzeug mit Zündschloss ohne Zubehörposition ACC

Installieren Sie diesen Gerät nicht in einem

Fahrzeug, das keine ACC-Position hat. Das

Display des Geräts schaltet sich auch nach dem

Ausschalten der Zündung nicht aus, was zu einer

Entladung der Batterie führt.

Haftungsausschluss für von Dritten angebotene Dienste

Von Dritten angebotene Dienste können ohne vorherige Ankündigung geändert, ausgesetzt oder eingestellt werden. Sony übernimmt in diesen Fälle keine Haftung.

Wichtiger Hinweis

Vorsicht

UNTER KEINEN UMSTÄNDEN ÜBERNIMMT SONY DIE HAFTUNG FÜR INDIREKTE, NEBEN-, FOLGE- ODER SONSTIGE SCHÄDEN. DIESER HAFTUNGSAUSSCHLUSS GILT OHNE JEDE EINSCHRÄNKUNG FÜR ENTGANGENEN GEWINN, ENTGANGENES EINKOMMEN, DATENVERLUST, NUTZUNGSAUSFALL DES PRODUKTSDER ZUGEHÖRIGER GERÄTE, AUSFALLZEITEN UND ZEITAUFWAND DES KÄUFERS, DIE Auf DIE VERWENDUNG DIESES PRODUKTSDER HARDWARE UND/ODER SEINER SOFTWARE ZURÜCKGEHEN ODER IN VERBINDUNG DAMIT AUFTRETEN.

Hinweis für den Kunden: Diese Produkt umfasst einen Funksender.

Gemäß UNECE Regelung 10 kann ein Fahrzeughersteller bestimmte Bedingungen für die Installation von Funksendern in Fahrzeugen festlegen.

Bitte schlagen Sie in der Betriebsanleitung zum Fahrzeug nach oder wenden Sie sich an den Fahrzeughersteller, bevor Sie diesen Produkt im Fahrzeug installmenten.

Notrufe

These BLUETOOTH-Freisprecheinrichtung fur das Auto und das elektronische Gerät, das mit der Freisprecheinrichtung verbunden ist, arbeiten mit Funksignalen, Mobilfunk- und Festnetzen sowie benutzerprogrammierten Funktionen, bei denen nicht unter allen Umständen eine Verbindung garantiert werden kann. Verlassen Sie sich daher bei wichtigen Mitteilungen (wie z. B. medizinischen Notfallen) nicht ausschließlich auf elektronische Geräte.

BLUETOOTH-Kommunikation

Von einem BLUETOOTH-Gerät ausgehende Mikrowellen konnen den Betrieb von elektronischen medizinischen Geräten beeinflussen. Schalten Sie diese Gerät und andere BLUETOOTH-Geräte an folgenden Orten aus. Andernfalls besteht Unfallgefahr.

• An Orten mit entzündlichen Gasen, in einem Krankenhaus, Zug, Flugzeug oder an einer Tankstelle

• In der Nähe von automatischen Turen oder Feuermeldern

• Dieses Gerät unterstützt dem BLUETOOTH-Standard entsprechende Sicherheitsfunktionen, um die Verbindungssicherheit bei BLUETOOTH-Funkverbindungen zu gewährleisten. Je nach Einstellung bieten diese jedoch möglicherweise keinen ausreichenden Schutz. Seien Sie bei der Kommunikation mit BLUETOOTH-Funktechnologie also vorsichtig.

• Für Sicherheitslücken bei der Übertragung von Informationen während der BLUETOOTH-Kommunikation kann keine Haftung übernommen werden.

Sollten an Ihr hem Gerät Probleme auftreten oder sollen den Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sichitte an ihren Sony-Handler.

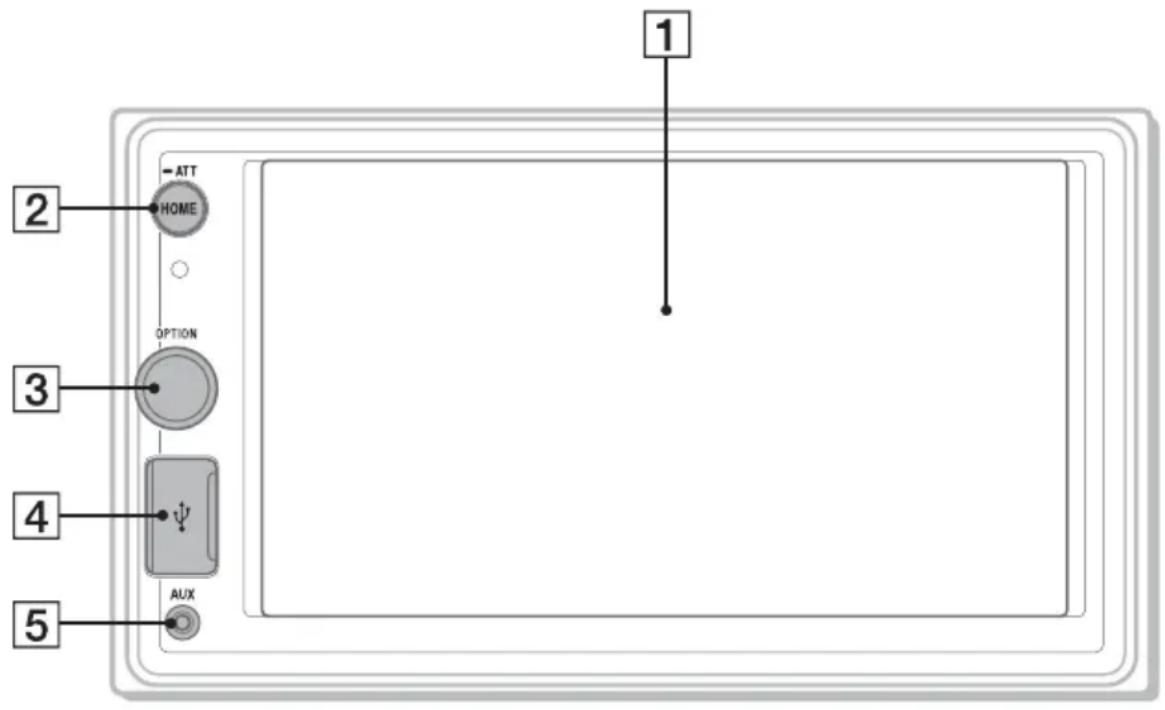

Hauptgerät

1 Display/Touchscreen
2 HOME

Mit dieser Taste rufen Sie den HOME-Bildschirm auf (Seite 5).

• ATT (Dampfen des Tons)

Halten Sie die Taste zum Dämpfen des Tons

1 Sekunde lang gedrück.

Zum Beenden der Funktion halten Sie die Taste

erneut gedrückt oder drehen den

Lautstärkeregler.

3 Lautstärkeregler

Drehen Sie zum Einstellen der Lautstärke den Regler, wenn Ton ausgegeben wird.

OPTION

Mit dieser Taste rufen Sie den OPTION-Bildschirm auf (Seite 5).

4 USB-Anschluss
5 AUX-Eingangsbuchse

Bildschirmanzeigen

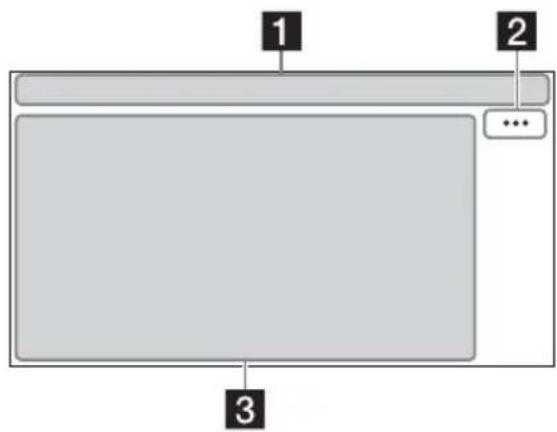

Wiedergabebildschirm:

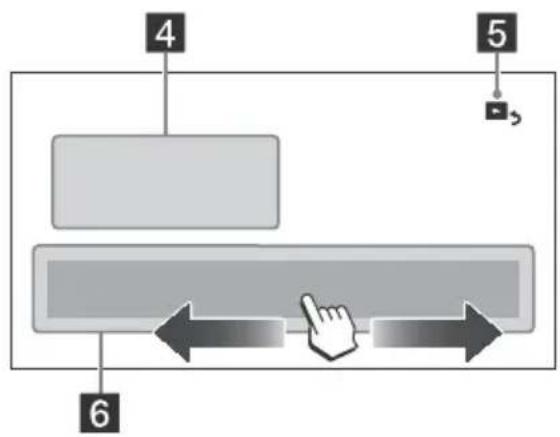

HOME-Bildschirm:

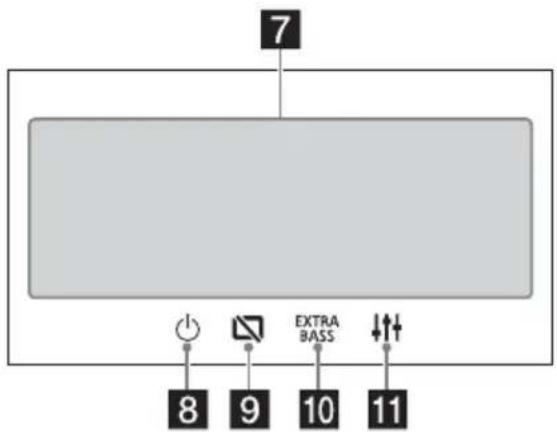

OPTION-Bildschirm:

1 Statusanzeige

ATT Leuchtet auf, wenn der Ton gedämpft ist.
AF Leuchtet auf, wenn AF (Alternativfrequenzen) verfügbar ist.
TA Leuchtet auf, wenn aktuelle Verkehrsinformationen (TA: Traffic Announcement) verfügbar sind.
Leuchtet auf, wenn das Bluetooth®-Signal aktiviert ist. Blinkt, wenn die Verbindung hergestellt wird.
Leuchtet, wenn durch Aktivieren des A2DP (Advanced Audio Distribution Profile) die Wiedergabe mit dem Audiogerät möglich ist.
Leuchtet, wenn Freisprechanrufe über HFP (Handsfree Profile) möglich sind.
Y. Zeigt den Signalstärkestatus des verbundenen Mobiltelefons an.
Zeigt die Akkurestladung des verbundenen Mobiltelefons an.

2 --(Queloption)

Zeigt das Menu "Quelloption" an. Die verfügbar Elemente untersenden sich je nach Quelle.

3 Anwendungsspezifischer Bereich

Zeigt Wiedergabsteuerungen/Anzeigen oder den Status des Gerats an. Die angezeigten Elemente untersenden sich je nach Quelle.

4 Uhr

Zeigt die Uhrzeit an, die in der Einstellung „Datum/Uhrzeit" eingestellt wurde.

5 (Rückkehr zum Wiedergabebildschirm)

Wechsel vom HOME-Bildschirm zum Wiedergabebildschirm.

6 Auswahltasten für Quellen und Einstellungen

Ändert die Quelle oder nimmt verschiedene Einstellungen vor.

Streichen Sie Schnell mit dem Finger darüber, um das Einstellungssymbol und andere Symbole auszuwahlen.

Berühren Sie das Quellensymbol, das Sie auswahlen möchten.

6 Tuner BT-Audio Telefon
USB WebLink AUX
Rückf.kam. Einstell.

Klangauswahltasten Andert den Klang.
8 (Standby)

Schaltet das Gerät in den Standby-Modus (Laden per USB ist weiterhin möglich). Drücken Sie eine beliebige Taste, um fortzufahren.

9 Monitor aus)

Schaltet den Monitor aus. Wenn der Monitor ausgeschaltet ist, berühren Sie einen beliebigen Teil des Displays, umihn wieder einzuschalten.

10EXTEXTRABASS) BASS

Ändert die EXTRA BASS-Einstellung.

1EQ10/Subwoofer

Ändert die EQ10/Subwoofer-Einstellung.

Grundfunktionen

Pairing mit einem BLUETOOTH-Gerät

Wenn Sie zum ersten Mal eine Verbindung zu einem BLUETOOTH-Gerät herstellen wollen, ist eine gegenseitige Registrierung (das so genannte „Pairing") erforderlich. Durch das Pairing konnen diese und andere Geräte einander erkennen.

1 Drücken Sie HOME und berühren Sie dann [Einstell.] [Bluetooth] [Bluetooth-Verbindung] [EIN] [Pairing]. 3 blinkt, wenn sich theses Gerat im Bereitschaftsmodus für das Pairing befindet.
2 Führn Sie das Pairing am BLUETOOTH-Gerät durch, sodass es theses Gerät erkennt.
3 Wahlen Sie die Bezeichnung Ihres Modells im Display des BLUETOOTH-Gerats* aus. Nach erfolgreichem Pairing leuchtet stetig. * Wenn am BLUETOOTH-Gerat ein Password eingegeben werden muss, geben Sie [0000] ein.

AnschlieBen einer Rückfahrkamera

Wenn Sie eine gesondert erhältliche Rückfahrkamera an den Anschluss CAMERA IN anschließen, können Sie das Bild von der Rückfahrkamera anzeigen{lassen. Erläuterungen dazufinden Sie unter "Anschluss/Installation" (Seite 10).

So zeigen Sie das Bild von der Rückfahrkamera an

Drucken Sie HOME und berühren Sie dann [Rückf.kam.].

Beenden des Demo-Modus

1 Drücken Sie HOME und berühren Sie dann [Einstell.].
2 Berühren Sie [Allgemein] und dann [Demo], um den Modus auf [AUS] zu setzen.
3 Um das Einstellungsmenu zu beenden, berühren Sie zweimal (Zurück).

Aktualisieren der Firmware

Zum Aktualisieren der Firmware rufen Sie die Support-Website auf, die auf der hinteren Umschlagseite angegeben ist, und gehen nach den online angezeigten Anweisungen vor.

Hinweis

Trennen Sie während der Aktualisierung nicht das USB-Gerät vom Gerät.

Weitere Informationen

Sicherheitsmaßnahmen

Die Motorantenne wird automatisch ausgefahren.
- Wenn Sie das Fahrzeug mit dem installierten Geräte entsorgen oder einem Dritten überlassen, setzen Sie durch eine Initialisierung der Einstellungen alle Werte auf die werksseitigen Einstellungen darüber.

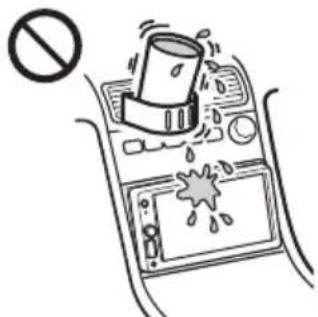

- Achten Sie darauf, dass keine Flüssigkeiten auf das Gerät gelangen.

Sicherheitshinweise

• Beachten Sie stets die örtlichen Verkehrsregeln und -vorschriften.
  Während der Fahrt

• Bedieren Sie das Gerät während der Fahrt nicht und schauen Sie nicht daraufuf. Andernfalls konnten Sie abgelenkt werden und einen Unfall verursachen. Wenn Sie auf das Gerät schauen oder es bedienen wollen, parken Sie das Fahrzeug zuvor an einer sicheren Stelle.

• Verwenden Sie die Einstellfunktionen nicht und führen Sie auch keine anderen Funktionen aus, die Sie vom Straβenverkehr ablenken können.

• Schauen Sie aus Sicherheitsgründen beim Rückwärtsfahren unbedingt nach hinten und achten Sie auf die Umgebung, undzar auch dann, wenn eine Rückfahrkamera angeschlossen ist. Verlassen Sie sich nicht allein auf die Rückfahrkamera.

• Bei der Bedienung des Geräts

• Greifen Sie nicht mit der Hand oder den Fingern in das Gerät und stecken Sie keine Fremdkörper hinein. Andernfalls kann es zu Verletzungen oder zu Schäden am Gerät kommt.
  -Bewahren Sie petite Gegenstände außerhalb der Reichweite von Kindern auf.

• Achten Sie darauf, dass alle Fahrzeuginsassen die Sicherheitsgurte anlagen, damit es bei einer plötzlichen Bewegung des Fahrzeugs nicht zu Verletzungen kommt.

Unfallverhütung

Das Bild erscheint erst, nachdem Sie das Fahrzeug geparkt und die Parkbremse betätig haben.

Wenn das Fahrzeug während der Videowiedergabe zu fahren beginnnt, erscheint die folgende Warnmeldung und Sie konnen das Video nicht anzeigen.

[Video ist zu ihrer Sicherheit gespeit.]

Bedieren Sie das Gerät während des Fahrens nicht und schauen Sie auch nicht auf den Monitor.

Hinweise zum LCD-Bildschirm

• Lassen Sie den LCD-Bildschirm nicht Nass werden und schützen Sieihn vor Flüssigkeiten. Andernfalls kann es zu einer Fehlfunktion kommt.
• Drucken Sie nicht zu stark auf den LCD-Bildschirm.

Andernfalls kann es zu Bildverzerrungen oder anderen Fehlfunktionen kommt (das Bild kann verschwommen sein oder der LCD-Bildschirm kann beschädigt werden).

• Berühren Sie den LCD-Bildschirm ausschließlich mit dem Finger und nicht mit Gegenständen. Andernfalls kann er beschädigt werden oder zerbrechen.
• Reinigen Sie den LCD-Bildschirm mit einem weichen, trockenen Tuch. Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner und keine handelsüblichen Reinigungsmittel oder Antistatik-Sprays.
• Verwenden Sie das Gerät nicht außerhalb des zulässigen Temperaturbereichs von 0^ - 40^ .
• Wenn Ihr Fahrzeug in sehr warmer oder sehr kalter Umgebung geparkt war, ist das Bild unter Umständen verschwommen. Der Monitor ist jedoch nicht beschädigt, und sobald sich die Temperatur im Wageninneren normalisiert, wird auch das Bild wieder scharf.
• Auf dem Monitor konnen unbewegliche blaue, rote oder grüne Punkte erscheinen. Solche so genannten „Lichtpunkte" konnen bei allen LCD-Bildschirmen auftreten. Der LCD-Bildschirm wird in einer Hochpräzisionstechnologie hergestellt, so dass über 99,99 % der Segmente korrekt Funktionieren. Ein kleiner Prozentsatz der Segmente (in der Regel 0,01 %) leuchtet unter Umständen jedoch nicht ordnungsgemäß. Diese Ausfälle beeinträchtigen die Bildqualität allerdings nicht.

Hinweise zum Touchscreen

• Dieses Gerät ist mit einem resistiven Touchscreen ausgestattet. Berühren Sie den Touchscreen mit den Fingerspitzen.
  Die Multitouch-Bedienung wird von dieser Gerät nicht Unterstützung.
• Berühren Sie den Touchscreen nicht mit harten, scharfkantigen Gegenständen wie einer Nadel, einem Stift oder den Fingernägeln. Die Bedienung mit einem Stift wird von diesen Gerät nicht Unterstützung.

• Achten Sie daraufuf, dass keine Gegenstände mit dem Touchscreen in Berührung kommt. Wenn Sie den Touchscreen nicht mit dem Finger, sondern mit einem Gegenstand berühren, reagiert das Gerät möglicherweise nicht richtig.

• Da der Touchscreen aus Glasmaterial besteht, schützen Sie das Gerät vor starken Stößen. Bei Rissen oder Kerben auf dem Touchscreen berühren Sie die beschädigten Bereiche nicht. Andernfalls kann es zu Verletzungen kommt.

• Halten Sie andere elektrische Geräte vom Touchscreen fern. Sie konnten Fehlfunktionen am Touchscreen verursachen.

Informationen zum iPhone

- Kompatible iPhone-Modelle:

iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s
- Die Verwendung des „Made for Apple“-Markenemblems bedeutet, dass ein Zubehör speziell für den Anschluss an das(die) Apple-Produkt(e) entwickelt wurde, die im Markenemblem bezeichnet sind, und vom Entwickler für die Erfüllung der Apple-Leistungsstandards zertifiziert wurde. Apple übernimmt keine Verantwortung für den Betrieb dieser Gesamt oder dessen Einhaltung von Sicherheits- und gesetzlichen Standards.

Bitte beachten, dass die Verwendung theses Zubehörs mit einem Apple-Produkt die drahtlose Leistungsfähigkeit beeinträchtigen kann.

Hinweise zur Lizenz

Dieses Produkt umfasst Software, die Sony gemäß einer Lizenzvereinbarung mit dem Urheberrechteinhaber verwendet. Wir sind dazu verpflichtet, den Inhalt der Vereinbarung den Kunden gemäß den Anforderungen des Urheberrechteinhabers der Software besteht zu geben. Für ausfuhrliche Informationen zu den Softwarelizenzen wahlen Sie [Einstell.] [Allgemein] [Open Source-Lizenzen].

Hinweise zu Software, die der GNU GPL/LGPL unterliegt

Dieses Produkt enthalt Software, die der folgenden GNU General Public License (im Folgenden als „GPL“ bezeichnet) oder der GNU Lesser General Public License (im Folgenden als „LGPL“ bezeichnet) unterliegt. Diese legen fest, dass Kunden das Recht haben, sich den Quellcode der besagtten Software in Einklang mit den Bestimmungen der GPL oder LGPL, die in dieser Gerät angezeigt wird, anzueignen, ihren zu verändern und weiterzugegeben.

Der Quellcode für die oben aufgeführte Software ist über das Internet verfügbar.

Umihn herunterzuladen, besuchen Sieitte die folgende URL und wahlen Sie die Modellbezeichnung, XAV-1500". URL: http://www.sony.net/Products/Linux/ Beachten Sieitte, dass Sony keine Anfragen bezuglich des Inhalts des Quellcodes beantwerten oder darauf reagieren kann.

Sollten an Ihr Gemät Probleme auftreten oder sollen den Sie Fragen haben, auf die in dieser Bedienungsanleitung nicht eingegangen wird, wenden Sie sichitte an ihren Sony- Handler.

Technische Daten

Monitor

Display-Typ: LCD-Breitbild-Farbmonitor

Abmessungen: 6,2 Zoll/157 mm

System: TFT-Aktivmatrix

Anzahl der Pixel:

1.152.000 Pixel (800× 3 RGB) × 480)

Farbsystem:

PAL/NTSC mit Automatikausbahl für Anschluss CAMERA IN

Tuner

FM

Empfangsbereich: 87,5 MHz - 108,0 MHz

Nutzbare Empfindlichkeit: 7 dBf

Signal-Rauschabstand: 70 dB (mono)

Kanaltrennung bei 1 kHz: 45 dB

AM

Empfangsbereich: 531 kHz - 1.602 kHz

Empfindlichkeit: 32 V

USB-Player

Schnittstelle: USB-Anschluss (Hi-Speed)

Maximale Stromstrke: 1,5 A

Drahtlose Kommunikation

Kommunikationsystem:

BLUETOOTH-Standard Version 3.0

Sendeleistung:

BLUETOOTH-Standard Leistungsklasse 2 (max. +1 dBm leitungsgebunden)

Maximale Kommunikationsreichweite*:

Sichtlinie ca. 10 m

Frequenzbereich:

2,4-GHz-Frequencybereich (2,4000 GHz - 2,4835 GHz)

Modulationsverfahren: FHSS

Ko m p a t i b l e B L U E T O O T H - P r o f i e:

Entsprechender Codec: SBC, AAC

*1 Die tatsächliche Reichweite hangt von verschiedenen Faktoren ab, wie z. B. Hindernissen zwischen Geräten, Magnetfeldern um einen Mikrowellenherd, statischer Elektrizität, Empfangsempfindlichkeit, Leistung der Antenne, Betriebssystem, Softwareanwendung usw.

*2 BLUETOOTH-Standardprofile geben den Zweck der BLUETOOTH-Kommunikation zwischen den Geräten an.

Endverträker

Ausgabe: Lautsprecherausgabe

Lautsprecherimpedanz: 4 -8

Maximale Ausgangsleistung: 55W× 4 (an 4

Allgemeines

Betriebsspannung: 12 V Gleichstrom, Autobatterie (negative Erdung)

Nennstromaufnahme: 10 A

Abmessungen:

ca. 178mm× 100mm× 133mm (B/H/T)

Einbaumaße:

ca. 182mm× 111mm× 120mm (B/H/T)

Gewicht: ca. 0,9 kg

Lieferumfang:

Hauptgerät (1)

Montageteile und Anschlusszubehör (1 Satz)

Nahere Informationen dazu erhalten Sie beim Handler.

Änderungen, die dem technischen Fortschritte dieren, bleiben vorbehalten.

Urheberrechte

Der Bluetooth®-Schriftzug und die Bluetooth-Logos sind eingetragene Markenzeichen und Eigentum der Bluetooth SIG, Inc., und ihre Verwendung durch die Sony Corporation erfolgt in Lizenz. Andere Markenzeichen und Produktnamen sind Eigentum der jeweiligen Rechteinhaber.

Windows Media ist ein eingetragenes Markenzeichen oder Markenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern.

Dieses Produkt ist durch bestimmte gewerbliche Schutz- und Urheberrechte der Microsoft Corporation geschützt. Die Verwendung oder der Vertrieb derartiger Technologie außerhalb这点es Produkts ohne eine Lizenz von Microsoft oder einer autorisierten Microsoft-Niederlassung ist untersagt.

Apple und iPhone sind Markenzeichen von Apple Inc. und in den USA und in anderen Ländern eingetragen.

WebLink ist in den USA ein eingetragenes Markenzeichen der Abalta Technologies, Inc., und in anderen Ländern ein Markenzeichen.

Alle anderen Markenzeichen sind Eigentum der jeweiligen Rechteinhaber.

Anschluss/Installation

Vorsichtsmaßnahmen

Installieren Sie diese Gerät nicht in einem Fahrzeug, das keine ACC-Position hat. Das Display des Geräts schaltet sich auch nach dem Ausschalten der Zündung nicht aus, was zu einer Entladung der Batterie führt.
SchlieBen Sie alle Masseleitungen an einen gemeinsamen Massepunkt an.
- Achten Sie darauf, dass die Leitungen nicht unter einer Schraube oder zwischen beweglichen Teilen, wie z. B. in einer Sitzschiene, eingeklemmt werden.
Schalten Sie, bevor Sie irgendwelche Anschlussvornehmen, die Zündung des Fahrzeugs aus, um Kurzschluss zu vermeiden.
SchlieBen Sie die Stromversorgungsleitungen 1 an这点 Gerat und die Lautsprecher an, bevor Sie sie an den Hilfsstromanschluss anschlieBen.
Aus Sicherheitsgründen mussen alle lose, nicht angeschlossenen Leitungen mit Isolierband abgeklebt werden.
Wahlen Sie den Einbauort sorgfältig so aus, dass das Gerät beim Fahren nicht hinderlich ist.
Installieren Sie das Gerät nicht an einer Stelle, and der es Staub, Schmutz, übermögen Erschütterungen oder hohen Temperaturen ausgesetzt ist, wie z. B. in direktem Sonnenlicht oder in der Höhe der Heizung.
-Verwenden Sie ausschließlich die mitgelieferten Montageteile. Nur mit diesen Teilen{lsst sich das Gerät sicheren montieren.

Hinweis zur Stromversorgungsleitung (gelb)

Wenn Sie这点 Gerät zusammen mit anderen Stereokomponenten anschlieben, muss der Autostromkreis, an den die Geräte angeschlossen sind, einen hohenen Ampere-Wert aufweisen als die Summe der Ampere-Werte der Sicherungen an den einzelnen Komponenten.

Hinweis zur Installation in Fahrzeugen mit Start-Stopp-System

Wenn der Motor nach einem automatischen Stopp wieder anspringt, startet these Gerät unter Umständen neu. Schalten Sie in thisem Fall das Start-Stopp-System Ihr Autos aus.

Hinweis zur Installation in Fahrzeugen mit elektrischem Parkbremssystem

Bei Fahrzeugen mit elektrischen Parkbremsen Funktionieren einige verwandte Funktionen (z. B. die Videosperrfung) möglicherweise nicht ordnungsgemäß.

Einstellen des Montagewinkels

Achten Sie darauf, dass der Montagewinkel geringer ist als 30^

Teileliste für die Installation

① Stromversorgungsleitungen (1)

② Befestigungsschrauben (5× .9mm) 4

③ Mikrofon (1) ④ Montagesocket (1)

Doppelseitiges Klebeband (1)

6 Montagerahmen (1)

⑦ Zierblende (1) ⑧ Lösenschlüssel (2)

In dieser Teileliste ist nicht der gesamte Inhalt der Packung aufgefuhrt.
- Der Montagerahmen ⑥ wird vor der Auslieferung am Gerät angebracht. Vor dem Montieren des Geräts entfernen Sie mit den Lösenschlüsseln ⑧ den Montagerahmen ⑥ vom Gerät. Erläuterungen dazu finden Sie unter „Abnehmer des Montagerahmens" (Seite 14).
Bewahren Sie die Lösenschlüssel ⑧ zur späteren Verwendung auf. Sie benötigten sie auch, wenn Sie das Gerät aus dem Fahrzeug ausbauen wollen.

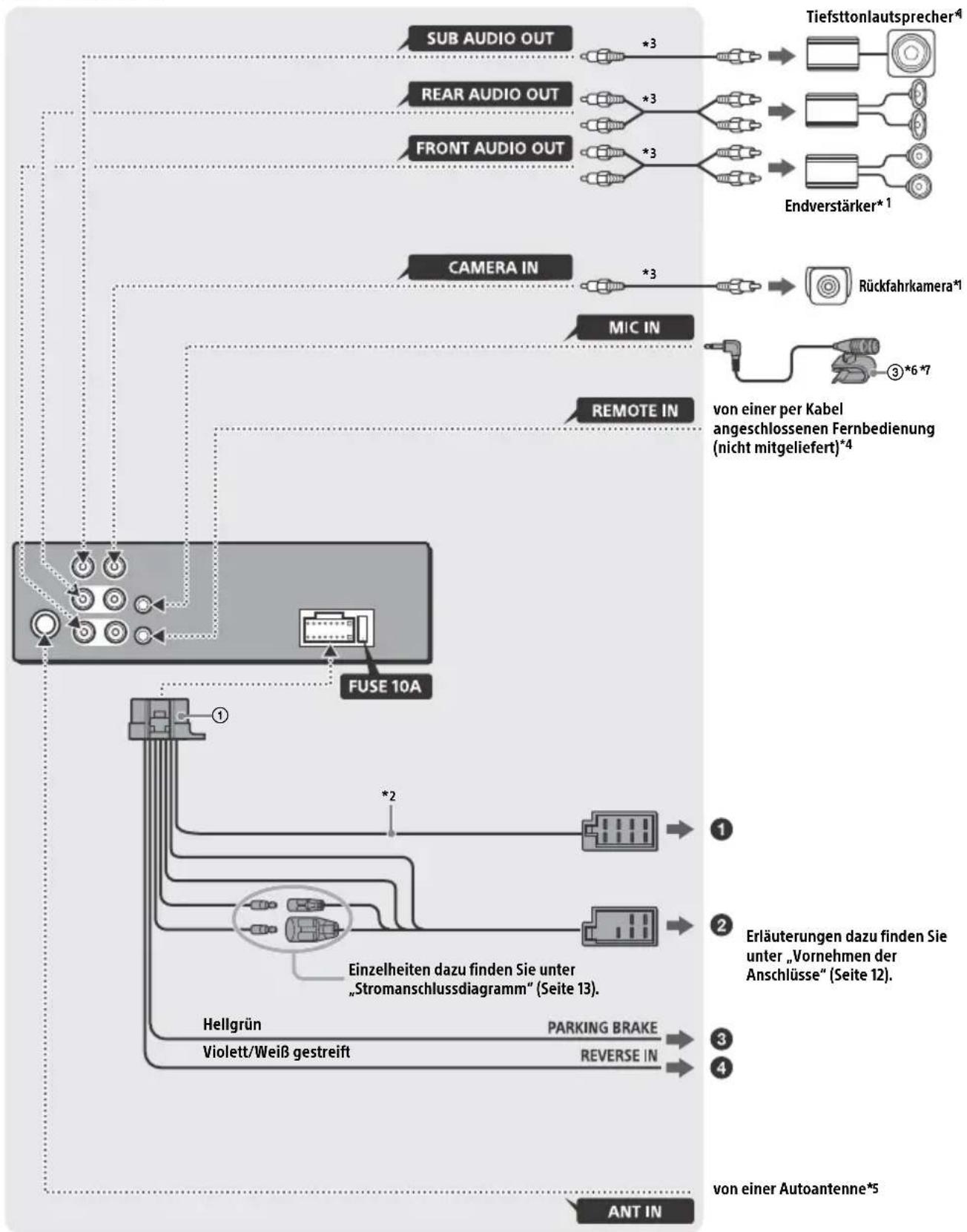

Anschlüsse

1 Nicht mitgeliefert
2 Lautsprecherimpedanz: 4 Ω bis 8 Ω × 4
3 Cinchkabel (nicht mitgeliefert)
4 Verwenden Sie je nach Fahrzeugtyp einen Adapter für eine per Kabel angeschlossene Fernbedienung (nicht mitgeliefert). Einzelheiten zum Verwenden der Kabelfernbedienung finden Sie unter „Verwenden der Kabelfernbedienung" (Seite 13).
5 Verwenden Sie je nach Fahrzeugtyp einen Adapter (nicht mitgeliefert), wenn der Antennenanschluss nicht passt.
6 Führn Sie das Mikrofoneingangskabel so, dass es beim Fahren nicht hinderlich ist, unabhängig davon, ob es gerade in Gebrauch ist oder nicht. Sichern Sie das Kabel mit einer Kabelklemme usw., falls es durch den Fußbraum geführt werden muss.
*7 Weitere Informationen zum Installieren des Mikrofons finden Sie unter „Installieren des Mikrofons" (Seite 13).

Vornehmen der Anschlüsse

Wenn Sie eine Motorantenne ohne Relaiskastchen verwenden und these Gerät mit den Stromversorgungsleitungen ① anschließen, kann die Antenne beschädigt werden.

An den Laufsprecheranschluss des Fahrzeugs

1	Heckloutsprecher(rechts)	⊕	Violett
2 ⊙			Violett-schwarz gestreift
3	Frontloutsprecher(rechts)	⊕	Grau
4 ⊙			Grau-schwarz gestreift
5	Frontloutsprecherlinks)	⊕	Weiß
6 ⊙			Weiß-schwarz gestreift
7	Heckloutsprecherlinks)	⊕	Grün
8 ⊙			Grün-schwarz gestreift

2 An den Stromanschluss des Fahrzeugs

12	Kontinuierliche Stromversorgung	Gelb
13	Steuerung für Motorantenne/Endversteller (REM OUT)	Blau-weißgestreift
14	Geschaltete Stromversorgung für die Beleuchtung	Orange-weißgestreift
15	Geschaltete Stromversorgung	Rot
16	Masse Schwarz

3 Zur Leitung des Parkbremsschalters

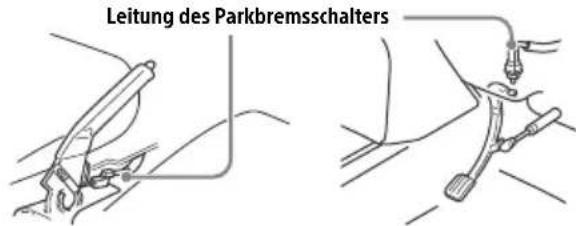

Der Einbauort des Parkbremsschalters hangt von Ihrem Fahrzeug ab.

Achten Sie darauf, dass das Kabel der

Parkbremse (hellgrün) der

Stromversorgungsleitung ① mit dem Kabel des Parkbremsschalters verbunden ist.

Handbremse FuBbremse

4 An den +12-V-Stromversorgungsanschluss des Rückfahrscheinwerferkabels am Fahrzeug (nur bei Anschluss einer Rückfahrkamera)

Anschluss für Stromversorgung des Speichers

Wenn die gelbe Stromversorgungsleitung angeschlüssen ist, wird der Speicher stets (auch bei ausgeschalteter Zündung) mit Strom versorgt.

Lautsprecheranschluss

• Schalten Sie das Gerät vor dem Anschlieben der Laufsprecher aus.
• Verwenden Sie Lautsprecher mit einer Impedanz zwischen 4 Ω und 8 Ω und mit ausreichender Belastbarkeit, um Schäden zu vermeiden.

Stromanschlussdiagramm

Stellen Sie die Position des Hilfsstromanschlusses bei Ihr dem Fahrzeug fest undnehmen Sie die Anschlüsse entsprechend dem Fahrzeug richtig vor.

Hilfsstromanschluss

Normaler Anschluss

12	Kontinuierliche Stromversorgung	Gelb
15	Geschaltete Stromversorgung	Rot

Wenn die Position der roten und gelben Leitung vertauscht ist

12	Geschaltete Stromversorgung	Gelb
15	Kontinuierliche Stromversorgung	Rot

Bei Fahrzeugen mit Zündschloss ohne Zubehörposition ACC

Stellen Sie die Anschlüsse her, schlieBen Sie die geschalteten Stromversorgungsleitungen richtig an und verbinden Sie dann das Gerät mit der Stromversorgung des Fahrzeugs. Sollten beim AnschlieBen des Geräts Probleme auftreten oder sollen den Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sichitte an den Fahrzeughändler.

Installieren des Mikrofons

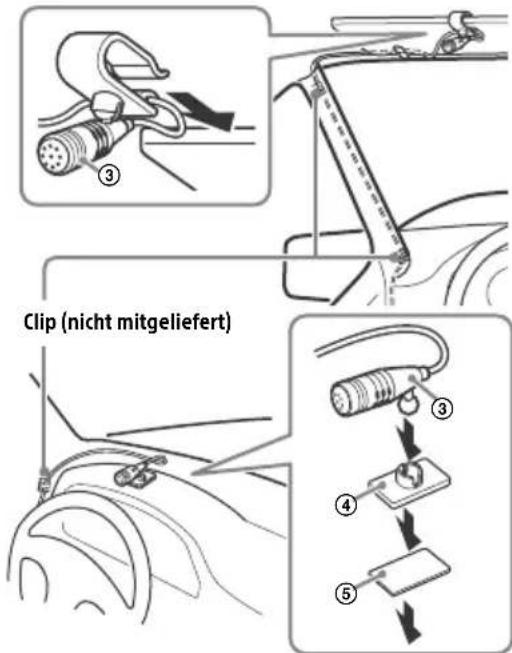

Damit bei Freisprechanrufen ihre Stimme übertragen werden kann, müssen Sie das Mikrofon ③ installieren.

Vorsichtsmaßnahmen

• Es ist sehr gefährlich, wenn sich das Kabel um die Lenksäule oder den Schalthebel wickelt. Achten Sie unbedingt daraufuf, dass das Kabel und andere Teile beim Fahren nicht hinderlich sind.
• Wenn Ihr Auto mit Airbags oder anderen Aufprallschutzsystemen ausgestellt ist, wenden Sie sich vor der Installation an den Handler, bei dem Sie diesen Gerät erworbEN haben, oder an den Autohandler.

Hinweise

• Entfernen Sie bei Montage am Armaturenbrett den Visierclip vorsichtig vom Mikrofon ③ und befestigen Sie dann den Montagesockel ④ am Mikrofon ③.
• Reinigen Sie die Oberfläche des Armaturenbretts mit einem trockenen Tuch, bevor Sie das doppelseitige Klebeband (5) anbringen.

Verwendend der Kabelfernbedienung

1 Zum Aktivieren der Kabelfernbedienung setzen Sie [Lenkbetätigung] unter [Allgemein] auf [Preset].

Verwendend der Rückfahrkamera

Die Rückfahrkamera (nicht mitgeliefert) muss vor dem Gebrauch installiert werden.

Das Bild von einer an den Anschluss CAMERA IN angeschlossenen Rückfahrkamera wird in folgenden Fälle angezeigt:

• Der Rückfahrscheinwerfer des Fahrzeugs leuchtet (oder der Schaltthebel befindet sich in der Position R (Rückwartsgang)).
• Sie drücken HOME und berühren dann [Rückf.kam.].

Installation

Abnehmen des Montagerahmens

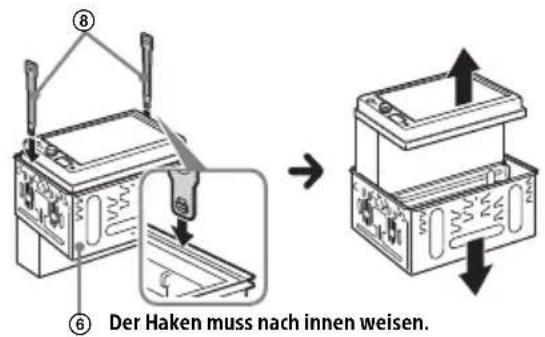

Nehmen Sie vor dem Installieren des Geräts den Montagerahmen ⑥ vom Gerät ab.

1 Führn Sie die beiden Löseschlüssel ⑧ ein, bis sie mit einem Klicken einrasten. Ziehen Sie den Montagerahmen ⑥ nach unten und das Gerät zum Herausziehen nach oben.

Montieren des Gerats im Armaturenbrett

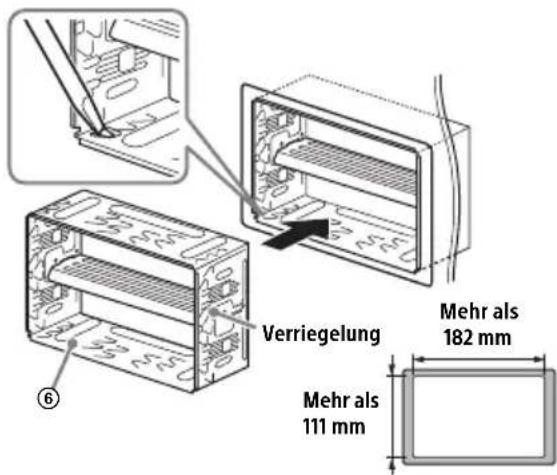

Vergewissern Sie sich vor der Montage, dass die Verriegelungen an beiden Seiten des Montagerahmens 6 um 3,5 mm nach innen gebogen sind.
Informationen zum Vorgehen bei japanischen Fahrzeugen finden Sie unter „Montieren des Gerats in einem japanischen Fahrzeug" (Seite 15).

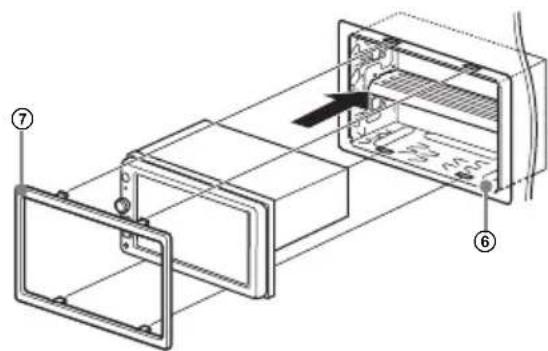

1 Platzieren Sie den Montagerahmen ⑥ im Armaturenbrett und biegen Sie dann die Klammern nach auBen, um einen sicheren Halt zu gewährleisten.

2 Montieren Sie das Gerät am Montagerahmen ⑥.

Hinweise

• Wenn die Verriegelungen gerade oder nach außen gebogen sind, ist das Gerät nicht sicher installiert und kann herausrutschen.
• Achten Sie daraufuf, dass die 4 Verriegelungen an der Zierblende (7) fest in den Kerben am Montagerahmen (6) sitzen.

Montieren des Geräts in einem japanischen Fahrzeug

Dieses Gerät lassst sich möglicherweise in einigen japanischen Fahrzeugen nicht einbauen. Wenden Sie sich in einem solchen Fall an ihren Sony-Handler.

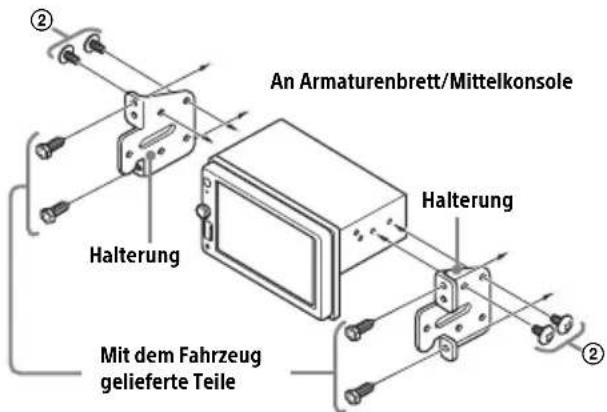

Wenn Sie这点es Gerat an den eingebauten Halterungen des Fahrzeugs montieren, befestigen Sie es mit den Befestigungsschrauben ② in den fur den jeweiligen Fahrzeugtyp geeigneten Schraubenbohrungen: T für TOYOTA und N für NISSAN.

Hinweis

Um Fehlfunktionen zu vermeiden, verwenden Sie zum Einbau den Geräts nur die Befestigungsschrauben ②.

Austauschen der Sicherung

Wenn Sie eine Sicherung ausauschen, achten Sie darauf, eine Ersatzsicherung mit dem gleichen Ampere-Wert wie die Originalsicherung zu verwenden. Diese ist auf der Originalsicherung angegeben.

Wenn die Sicherung durchbrennt, überprüfen Sie den Stromanschluss und tauschen die Sicherung aus.
Brennt die neue Sicherung bereits durch, kann eine interne Fehlfunktion vorliegen. Wenden Sie sich in einem solchen Fall an ihren Sony-Handler.

Advertencia

Opmerkingen overeiligkeit

Gewicht: Ong. 0,9 kg

Dezekering verrangen

TrädlösCOMMunikation

Kommunikationsystem:

BLUETOOTH-standard version 3.0

Utgang:

BLUETOOTH-standard strömklass 2

(max. ledningsbunden +1 dBm)

MaximaltCOMMunikationsavstand*:

Avstandutanhinderca.10m

Frekvensband:

2,4 GHz-band (2,4000 GHz - 2,4835 GHz)

Modulationsmetod: FHSS

Kompatibla BLUETOOTH-profiler²:

Hiermit erklärt Sony Corporation, dass diese Funkanlage der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.compliance.sony.de/

EλnviKa

Me tnv npouo a Sony Corporation 8nawvei oT, autn n ouokevun n npoi touc opouc tn c odnyia c 2014/53/EU.

To napeKieveo Tc dnwong oumuopwoonc EE diatiEeai otyn aokouoItooeia oTo diadiktuO:

http://www.compliance.sony.de/

Magyar

Wenn Sie Fragen haben oder die neuesten Support-Informationen zu dieser Produkt abrufen möchten, rufen Sieitte folgende Website auf:

Ondersteuningssite

Register your product online now at:
Registrieren Sie Ihr Produkt jetzt bei:
Registreer uw product nu online via:

Hilfe (Online-Anleitung)

Weitere Einzelheiten finden Sie auf folgender Website. Schlagen Sie dort unter dem Namen für Ihr Gerät nach, der unten aufgeführ ist.

Helpgids (onlinehandleiding)
