BEDIENUNGSANLEITUNG TrendS Bremshey

BETRIEBSANLEITUNG S. 11-20

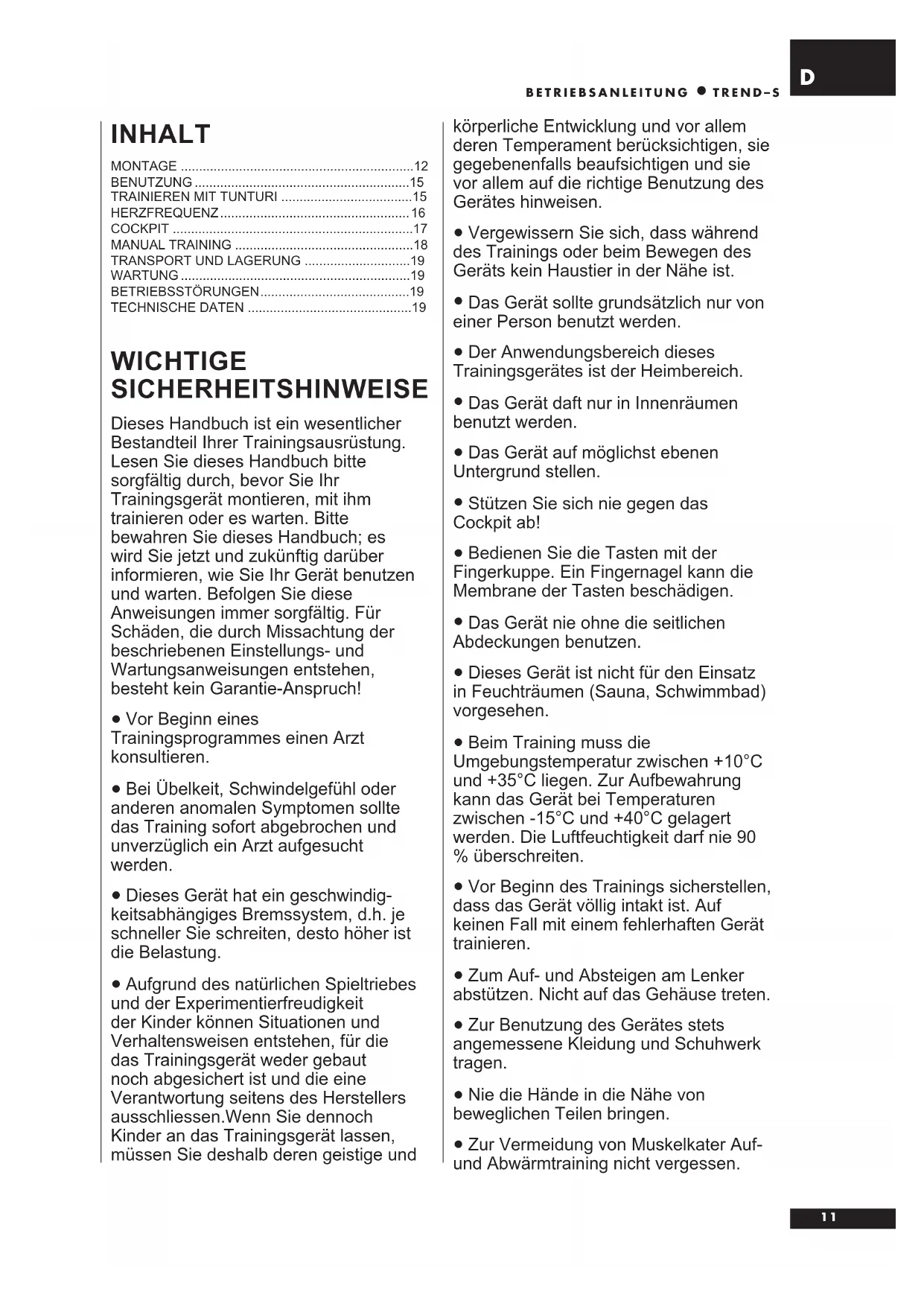

BETRIEBSANLEITUNG TREND–S WICHTIGE SICHERHEITSHINWEISE Dieses Handbuch ist ein wesentlicher Bestandteil Ihrer Trainingsausrüstung. Lesen Sie dieses Handbuch bitte sorgfältig durch, bevor Sie Ihr Trainingsgerät montieren, mit ihm trainieren oder es warten. Bitte bewahren Sie dieses Handbuch; es wird Sie jetzt und zukünftig darüber informieren, wie Sie Ihr Gerät benutzen und warten. Befolgen Sie diese Anweisungen immer sorgfältig. Für Schäden, die durch Missachtung der beschriebenen Einstellungs- und Wartungsanweisungen entstehen, besteht kein Garantie-Anspruch!

Vor Beginn eines Trainingsprogrammes einen Arzt konsultieren.

Bei Übelkeit, Schwindelgefühl oder anderen anomalen Symptomen sollte das Training sofort abgebrochen und unverzüglich ein Arzt aufgesucht werden.

Dieses Gerät hat ein geschwindig- keitsabhängiges Bremssystem, d.h. je schneller Sie schreiten, desto höher ist die Belastung.

Aufgrund des natürlichen Spieltriebes und der Experimentierfreudigkeit der Kinder können Situationen und Verhaltensweisen entstehen, für die das Trainingsgerät weder gebaut noch abgesichert ist und die eine Verantwortung seitens des Herstellers ausschliessen.Wenn Sie dennoch Kinder an das Trainingsgerät lassen, müssen Sie deshalb deren geistige und körperliche Entwicklung und vor allem deren Temperament berücksichtigen, sie gegebenenfalls beaufsichtigen und sie vor allem auf die richtige Benutzung des Gerätes hinweisen.

Vergewissern Sie sich, dass während des Trainings oder beim Bewegen des Geräts kein Haustier in der Nähe ist.

Das Gerät sollte grundsätzlich nur von einer Person benutzt werden.

Der Anwendungsbereich dieses Trainingsgerätes ist der Heimbereich.

Das Gerät daft nur in Innenräumen benutzt werden.

Das Gerät auf möglichst ebenen Untergrund stellen.

Stützen Sie sich nie gegen das Cockpit ab!

Bedienen Sie die Tasten mit der Fingerkuppe. Ein Fingernagel kann die Membrane der Tasten beschädigen.

Das Gerät nie ohne die seitlichen Abdeckungen benutzen.

Dieses Gerät ist nicht für den Einsatz in Feuchträumen (Sauna, Schwimmbad) vorgesehen.

Beim Training muss die Umgebungstemperatur zwischen +10°C und +35°C liegen. Zur Aufbewahrung kann das Gerät bei Temperaturen zwischen -15°C und +40°C gelagert werden. Die Luftfeuchtigkeit darf nie 90 % überschreiten.

Vor Beginn des Trainings sicherstellen, dass das Gerät völlig intakt ist. Auf keinen Fall mit einem fehlerhaften Gerät trainieren.

Zum Auf- und Absteigen am Lenker abstützen. Nicht auf das Gehäuse treten.

Zur Benutzung des Gerätes stets angemessene Kleidung und Schuhwerk tragen.

Nie die Hände in die Nähe von beweglichen Teilen bringen.

Keine anderen als die in dieser Betriebsanleitung beschriebenen Wartungsmassnahmen und Einstellungen vornehmen. Die angegebenen Wartungsanweisungen sind einzuhalten.

Das Gerät darf nicht von Personen benutzt werden, deren Gewicht über 135 kg liegt.

Ihr neuer Heimtrainer von Tunturi wurde für das Heimtraining entwickelt. Die Garantie dieses Gerätes beträgt 24 Monate für das Heimtraining. Nähere Informationen zur Garantie auf Ihr Fitnessgerät finden Sie im dem Gerät beiliegenden Garantieheft. Sowohl Tunturi, als auch seine nationalen Vertretungen übernehmen keine Haftung für Verletzungen oder Geräteschäden, die sich bei Dauereinsatz in gewerblichen Fitnesscentern, Sportvereinen und vergleichbaren Einrichtungen ergeben.

HERZLICH WILLKOMMEN IN DER WELT DES

TRAINIERENS MIT TUNTURI! Durch Ihren Kauf haben Sie bewiesen, dass Ihnen Ihre Gesundheit und Ihre Kondition viel wert sind; auch haben Sie gezeigt, dass Sie Qualität zu schätzen wissen. Mit einem Tunturi-Fitnessgerät haben Sie sich für ein hochwertiges, sicheres und motivierendes Produkt als Trainingspartner entschieden - welches Ziel Sie auch immer mit Ihrem Training verfolgen! Hinweise zu Ihrem Trainingsgerät und zum effektiven Training damit finden Sie auf der Internetseite von Tunturi WWW.TUNTURI.COM. MONTAGE Montieren Sie das Gerät mit einer weiteren Person. Prüfen Sie, dass folgende Teile enthalten sind:

2. Vorderes Stützbein

3. Hinteres Stützbein

4. Vorderes Rahmenrohr

5. Handgriffe (2 Stück)

7. Fussbretter (2 Stück)

11. Beutel mit Montagezubehör (Inhalt mit * im

Ersatzteilverzeichnis gekennzeichnet): Bewahren Sie dieMontageteile sorgfältig auf, denn Sie können sie später u.a. zur Justierung benötigen Sollte Ihr Gerät unvollständig sein, wenden Sie sich bitte unter Angabe des Modells, der Seriennummer und Nummer des fehlenden Teiles an Ihren Tunturi-Händler. Die Ersatzteilnummer geht aus der Liste am Ende dieser Betriebsanleitung hervor. Der beiliegende Beutel mit Granulat dient als Klimaschutz während des Transportes und soll nach Montage beseitigt werden. Die Beschreibung der Lage von Teilen (rechts, links, vorne, hinten) geht von der Blickrichtung beim Training aus. Es wird empfohlen, das Gerät auf einer geschützten Oberfläche auszupacken und aufzubauen. Bitte beachten Sie beim Aufstellen des Gerätes, dass in jede Richtung wenigstens 100 cm Freiraum vorhanden ist.

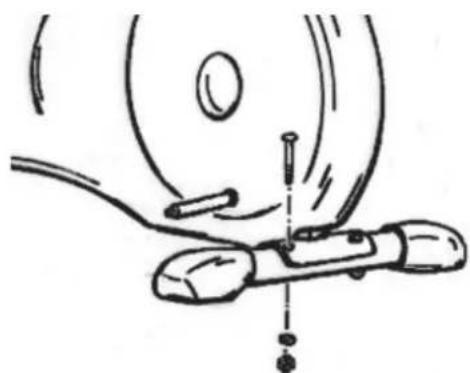

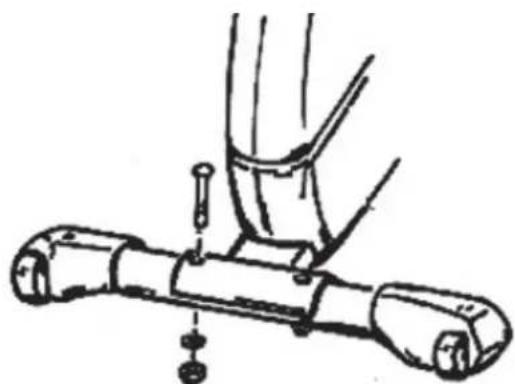

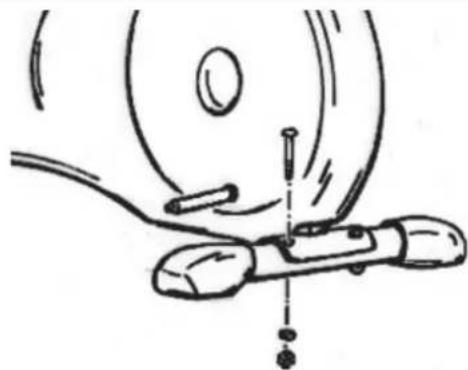

HINTERES UND VORDERES STÜTZBEIN

Das hintere Stützbein mit 2 Befestigungsschrauben, Unterlegscheiben und Arretierungsmuttern am Rahmen befestigen. Das mit Transporträdern versehene vordere Stützbein mit 2 Befestigungsschrauben, Unterlegscheiben und Arretierungsmuttern am Rahmen befestigen. Trend-s.indd 12Trend-s.indd 12 27.9.2005 15:55:5227.9.2005 15:55:5213

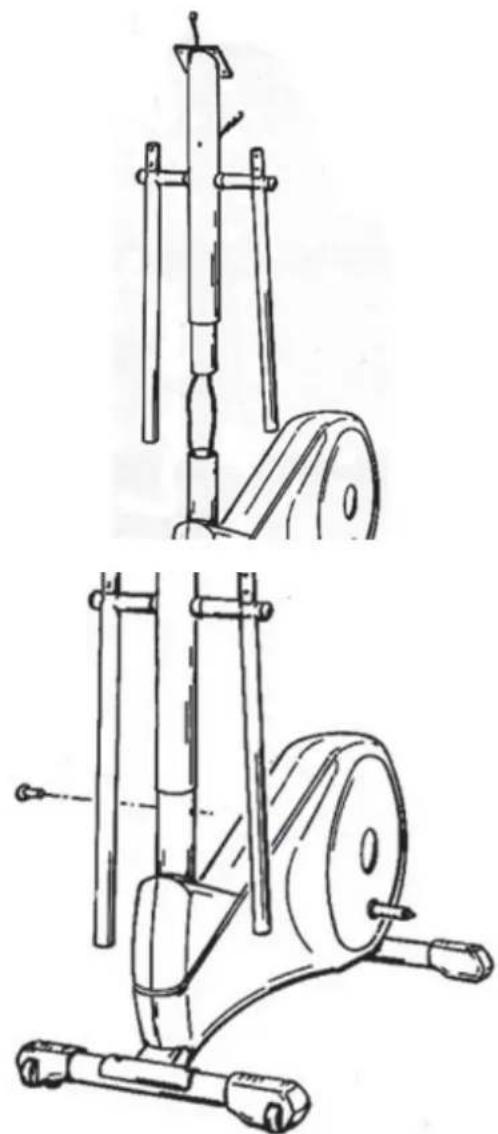

TREND–S VORDERES RAHMENROHR Führen Sie das Bremskabel und das Kabel des Messgeräts vom Rahmen zum Frontrohr, sodass beide Kabel oben auf dem Frontrohr hinter der Querstange liegen. Führen Sie dann das Bremskabel aus dem Frontrohr durch die Öffnung der Widerstandskontrolle; das Messgerätkabel kommt oben aus dem Frontrohr heraus. Drücken Sie das Frontrohr in das Rahmenrohr: Achten Sie darauf, das Kabel des Messgeräts nicht zu beschädigen! Ziehen Sie das Frontrohr mit sechs Befestigungsschrauben fest. WIDERSTANDSKONTROLLE Trend-s.indd 13Trend-s.indd 13 27.9.2005 15:55:5327.9.2005 15:55:5314 BETRIEBSANLEITUNG

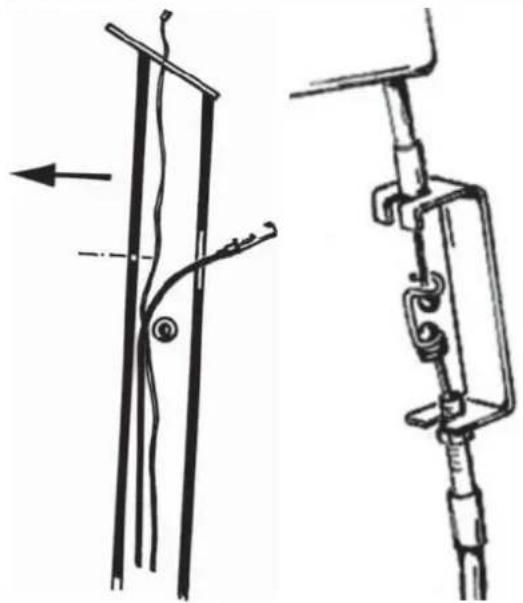

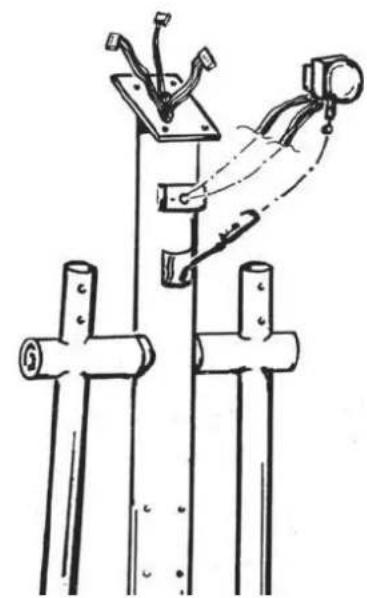

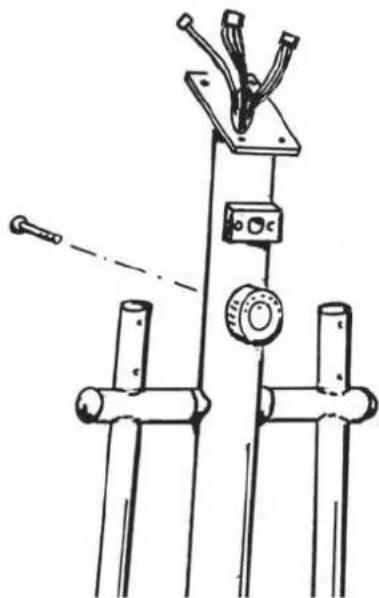

TREND–S Drehen Sie die Widerstandskontrolle so weit im Uhrzeigersinn wie möglich. Drücken Sie die flachen Kabel der Widerstandskontrolle durch die Öffnung der Widerstandskontrolle in das Frontrohr und ziehen Sie die Kabel oben aus dem Frontrohr heraus. BITTE BEACHTEN: Die Kabel nicht zu beschädigen! Setzen Sie die Widerstandskontrolle zurück auf das Frontrohr und befestigen Sie sie mit Befestigungsschrauben an der anderen Seite des Frontrohrs. PEDALROHRE Setzen Sie das hintere Ende des Pedalrohrs auf die linke Achse des Schwungsrades. Setzen Sie dann eine Unterlegscheibe und eine Sechskantmutter auf die Achse. Ziehen Sie die Mutter leicht an. Wiederholen Sie den Vorgang für das rechte Pedalrohr. Führen Sie die linke Vorderseite des Pedalrohrs in das untere Ende der Griffstange ein und befestigen Sie diese mit vier Schrauben. Wiederholen Sie den Vorgang für das rechte Pedalrohr. Ziehen Sie alle Pedalrohrschrauben fest und drücken Sie die Schutzstopfen auf die Schrauben. GRIFFSTANGE Führen Sie die Handpulskabel von der Griffstange in das Frontrohr und ziehen Sie diese oben aus dem Frontrohr heraus. Befestigen Sie die Griffstange mit zwei Schrauben. BITTE BEACHTEN: Die Kabel nicht zu beschädigen! Setzen Sie die Kunststoffabdeckungen der Griffstangenbefestigung auf den Befestigungspunkt auf und ziehen Sie sie mit einer Befestigungsschraube fest. GRIFFE Installieren Sie die Griffe und ziehen Sie beide mit insgesamt vier Schrauben fest. Drücken Sie die Schutzstopfen auf die Achsenschrauben. Trend-s.indd 14Trend-s.indd 14 27.9.2005 15:55:5427.9.2005 15:55:5415

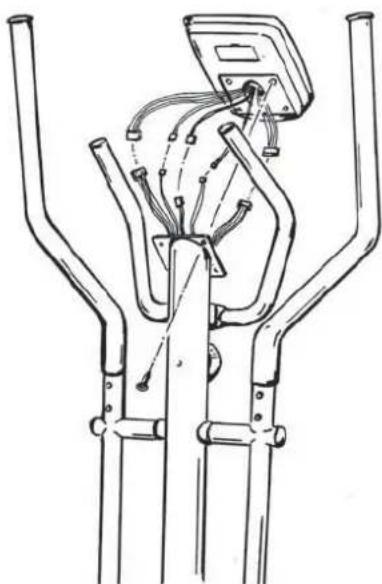

TREND–S MESSGERÄT Schließen Sie die Kabel vom Frontrohr und dem Messgerät an. Drücken Sie die Kabel in das Frontrohr und installieren Sie das Messgerät am Ende des Frontrohrs. BITTE BEACHTEN: Die Kabel nicht zu beschädigen! Befestigen Sie das Messgerät mit vier Schrauben. Entfernen Sie die Schutzabdeckung von Bildschirm und Tastatur des Messgeräts. Den Deckel des Batteriefaches auf der Rückseite des Cockpits lösen. Die Batterien (2 x 1,5 V AA) einlegen und auf richtige Polarität achten. Den Deckel wieder anbringen. TRITTFLÄCHEN Befestigen Sie die Trittflächen mit vier Schrauben und einer Sechskantmutter an der gewünschten Stelle an den Pedalrohren. Befestigen Sie die Mutter mit dem in der Abbildung gezeigten Werkzeug. FLASCHENHALTER Montieren Sie den Flaschenhalter mit einer Schraube. BENUTZUNG Sollte das Gerät nicht stabil sein, die Einstellschrauben unter dem hinteren Fussrohr entsprechend einstellen. Wenn die Pedalrohre Spiel haben, ziehen Sie die Achsenmuttern am vorderen Ende der Pedalarme fest bis das Spiel verschwindet. TRAININGSWIDERSTAND Der Tretwiderstand kann mit Hilfe des Einstellrades oben am Lenkerrohr eingestellt werden. Zum Erhöhen des Widerstandes das Einstellrad in Richtung “+”, zum Reduzieren in Richtung “-” drehen. Mithilfe der auf dem Messgerät angezeigten Skala (1-16) kann ganz leicht eine neue bzw. eine zuvor verwendete und geeignete Widerstandseinstellung vorgenommen bzw. wiederholt werden.

TRAINIEREN MIT TUNTURI

Treten ist eine ausgezeichnete aerobe Trainingsform, d. h. das Training ist zwar leicht, erfordert aber eine lange Trainingsdauer. Das aerobe Training basiert auf einer Verbesserung der max. Sauerstoffaufnahm efähigkeit, was zu einer Verbesserung der Kondition und Ausdauer führt. Treten ist auch eine angenehme Trainingsform. Man soll war schwitzen, aber nicht ausser Atem kommen. So sollte man während des Trainings normal sprechen können. Das Training sollte aus mindestens drei 30-minütigen Einheiten pro Woche bestehen. So wird eine Grundkondition erreicht. Die Aufrechterhaltung der Kondition setzt zirka zwei Trainingssätze pro Woche voraus. Ist die Grundkondition erreicht, kann diese leicht durch Erhöhen der Trainingsfrequenz verbessert werden. Trend-s.indd 15Trend-s.indd 15 27.9.2005 15:55:5627.9.2005 15:55:5616 BETRIEBSANLEITUNG

TREND–S Körperliche Betätigung ist ein wichtiges Hilfsmittel zur Reduzierung des Körpergewichtes, denn Training ist das einzige Mittel, den Energieverbrauch des Körpers zu erhöhen. Dabei ist es neben einer kalorienarmen Diät wichtig, regelmässig zu trainieren. Die tägliche Trainingszeit sollte am Anfang 30 Minuten entweder auf einmal oder in kleineren Intervallen betragen und sollte langsam auf 60 Minuten erhöht werden. Lassen Sie das Training mit geringem Tretwiderstand beginnen. Eine grosse Anstrengung bei einem hohen Körpergewicht kann zu einer gefährlichen Belastung des Herzens und des Kreislaufs führen. Die Trainingseffizienz kann mit Hilfe der Pulsfrequenz geschätzt und die Tretgeschwindigkeit der Kondition entsprechend langsam erhöht werden. Mit der Anzeige Ihres Gerätes können Sie ihre Pulsfrequenz während des Trainings beobachten und sicherstellen, dass das Training effektiv genug aber nicht zu anstrengend ist. HERZFREQUENZ Egal, welches Ziel Sie erreichen wollen, die besten Resultate erzielen Sie mit einem Training auf dem richtigen Leistungsniveau, und das beste Mass ist dabei Ihre eigene Herzfrequenz. Ermitteln Sie zuerst Ihre maximale Herzfrequenz. Wenn Sie diese nicht kennen, orientieren Sie sich bitte an der nachfolgenden Formel:

Das Maximum unterscheidet sich von Mensch zu Mensch. Die maximale Herzfrequenz verringert sich pro Jahr durchschnittlich um einen Punkt. Wenn Sie zu einer Risikogruppe zählen, bitten Sie den Arzt, Ihre maximale Herzfrequenz festzustellen. Wir haben drei Herzfrequenzbereiche definiert, die Sie bei Ihrem zielgerichteten Training unterstützen. ANFÄNGER

50-60 % der maximalen Herzfrequenz. Sie ist ausserdem für Übergewichtige und Rekonvaleszenten geeignet sowie für diejenigen, die seit langem nicht mehr trainiert haben. Drei Trainingseinheiten pro Woche von jeweils einer halben Stunde Dauer sind angemessen. Regelmässiges Training verbessert die Leistungsfähigkeit der Atmungs- und Kreislauforgane ganz entscheidend. FORTGESCHRITTENE

60-70 % der maximalen Herzfrequenz. Perfekt geeignet zur Verbesserung und Erhaltung der Fitness. Damit stärken Sie Ihr Herz und Ihre Lungen mehr, als auf dem Anfängerniveau. Wir empfehlen mindestens 3 Trainingseinheiten pro Woche mit jeweils mindestens 30 Minuten. Wenn Sie Ihr Fitnessniveau noch weiter erhöhen möchten, trainieren Sie häufiger oder intensiver, aber nicht beides zugleich. AKTIVE SPORTLER

70-80 % der maximalen Herzfrequenz. Das Training auf diesem Niveau ist nur für durchtrainierte Sportler geeignet und setzt ein Langzeit-Ausdauertraining voraus.

PULSMESSUNG MIT HANDSENSOREN

Der Explorer misst den Puls mit Sensoren, die in den Handstutzen sitzen und jedes Mal dann den Puls messen, wenn der Benutzer beide Sensoren gleichzeitig berührt. Für eine verlässliche Pulsmessung sollte die Haut ständigen Kontakt mit den Sensoren haben und an den Kontaktstellen leicht feucht sein. Eine zu trockene oder zu feuchte Haut beeinträchtigt die Handpulsmessung. Beachten Sie bitte, dass auch ein aktiver Einsatz der oberen Körpermuskeln während des Trainings die Pulsmessung über die Hand beeinträchtigen kann: Aktive Muskeln übertragen ähnliche, elektronische Signale wie der Herzmuskel. Daher wird empfohlen, die Arme während der Pulsmessung entspannt zu halten.

PULSABNAHME ÜBER EINEN OHRCLIP

1. Den Stecker am Ende des Ohrclipkabels in die

der Anzeige befindliche Buchse einstecken.

2. Den Ohrclip am Ohrläppchen befestigen.

Reagiert die Elektronikanzeige nicht unmittelbar auf den Puls oder wenn das Ohrläppchen kalt ist, das Ohrläppchen zur Verbesserung der Durchblutung etwas mit den Fingerspitzen reiben. Die individuellen physiologischen Eigenschaften, wie z. B. Verknorpelungen oder schwache Blutzirkulation im Ohrläppchen und Ohrläppchengrösse, können die Pulsmessung beeinträchtigen. In diesem Fall den Puls vom Inneren der Ohrmuschel bzw. von der Fingerspitze abnehmen. Erfolgt die Pulsmessung nicht ordnungsgemäss, die Messung ohne Training ausprobieren, denn die Pulsmessung kann durch unbeabsichtigte Bewegungen des Ohrclips während des Trainings beeinträchtigt werden. Überschreitet die Pulsfrequenz 150 Schläge/min, kann die Messung vom Ohrläppchen durch beschleunigte Blutzirkulation beeinträchtigt werden. Die Pulsmessung kann ausserdem durch eine starke Lichtquelle, z. B. eine Leuchtstofflampe, beeinträchtigt werden. In diesem Fall den Ohrclip am Ohrläppchen umdrehen. Nach dem Training den Ohrclip mit einem feuchten Tuch reinigen. Trend-s.indd 16Trend-s.indd 16 27.9.2005 15:55:5927.9.2005 15:55:5917

TREND–S DRAHTLOSE HERZFREQUENZMESSUNG Die Herzfrequenzmessung erfolgt drahtlos mit einem Herzfrequenzmessgerät Bremshey Pro Check. Der Empfänger ist bereits eingebaut. BITTE BEACHTEN! Falls Sie einen Herzschrittmacher tragen, lassen Sie sich von Ihrem Arzt bestätigen, dass Sie die drahtlose Herzfrequenzmessung benutzen können. Als zuverlässigste Art der Herzfrequenzmessung hat sich die drahtlose Herzfrequenzabnahme erwiesen, bei der die Herzschläge mit einem Elektrodengurt von der Brust abgenommen werden. Vom Gurt werden die Impulse danach über ein elektromagnetisches Feld an den Empfänger in der Elektronikanzeige übertragen. Zur drahtlosen Herzfrequenzmessung während des Trainings die gegen die Haut kommenden Elektroden am Elektrodengurt sorgfältig mit Wasser anfeuchten. Wird der Elektrodengurt über einem dünnen Hemd getragen, sind die gegen die Elektroden gerichteten Flächen ebenfalls zu befeuchten. Den Sender mit Hilfe des Gurtes fest unterhalb der Brustmuskulatur befestigen und darauf achten, dass der Gurt beim Training nicht verrutscht. Den Elektrodengurt jedoch nicht so festziehen, dass z. B. die Atmung erschwert wird. Der Sender kann den Pulswert bis zu einer Entfernung von zirka 1 m an den Empfänger übertragen. Der Herzfrequenzwert wird in der Anzeige angezeigt. Achten Sie bei Ihrer Trainingskleidung darauf, dass bestimmte für Kleidungsstücke verwendete Fasern (z.B. Polyester, Polyamid) statische elektrische Ladungen verursachen, die ein Hindernis für eine zuverlässige Herzfrequenzmessung sein können. Beachten Sie auch, dass durch Handys, Fernsehgeräte und andere elektrische Geräte elektromagnetische Felder entstehen, die Probleme bei der Herzfrequenzmessung verursachen können. COCKPIT Nachdem Sie die Batterien eingelegt haben, ist das Cockpit eingeschaltet. Später wird durch Drücken einer Taste das Cockpit eingeschaltet. Dann können sie Schritt für Schritt die Werte für Ihr Training eingeben. Wenn einige Zeit nicht trainiert wird, schaltet das Cockpit automatisch um. Im Display erscheint die Tageszeit und die Temperatur. TASTENFUNKTIONEN

Verstellung der Einzelwerte MODE Bei einmaligem kurzen Drücken wechselt das Cockpit zur nächsten Funktion. Wenn die Taste länger gedrückt bleibt, überspringt das Cockpit die vorherigen Funktionen und wechselt sofort in den Personen-Speicher. P1 - P9 werden angezeigt. RECOVERY Schaltet die Erholungspuls-Messung (Fitness- Index) ein oder aus. RESET Bei einmaligem kurzen Drücken wird die aktuelle Einzelfunktion gelöscht. Wenn die Taste länger gedrückt wird, werden alle Funktionen gelöscht. Daten im Personen-Speicher bleiben aber erhalten. HINWEIS: Bei Entfernung der Batterien werden alle Daten, auch die Speicherdaten und die Uhrzeit, gelöscht. GEHEN SIE FOLGENDERMASSEN VOR: Drücken Sie die Reset-Taste solange, bis alle Werte gelöscht sind und die Stundenanzeige blinkt. Ein Signalton ertönt. Falls erforderlich jetzt mit den +/- Tasten die Stunden (1-24) einstellen. Mode-Taste drücken und eventuell die Minuten berichtigen. Mode-Taste drücken. “ALM” für Alarm blinkt im Display. Jetzt den Alarm mit der +/- Taste ein- oder ausschalten. Bei eingeschaltetem Alarm ist eine Glocke im Display sichtbar. Mode-Taste drücken. Die Alarmzeit wie vor ändern. Mode-Taste drücken. P1 für Person 1 erscheint im Display. Mit den +/- Tasten den Benutzer 1 - 9 auswählen. Mode-Taste drücken. Mit den +/- Tasten Mann oder Frau (Sex) wählen. Mode-Taste drücken. Das Alter mit den +/- Tasten wählen. Mode- Taste drücken. Dann das Gewicht eingeben. Wenn Sie jetzt die Mode-Taste betätigen werden die Werte gespeichert. Für die Eingabe der Werte weiterer Personen, können Sie direkt den Personenspeicher anwählen, wenn Sie die Mode-Taste 5 Sekunden lang gedrückt halten. Dadurch wird die Zeiteingabe übersprungen und es erscheint das “P” im Display. Jetzt, wie vorher weiter gehen. Dann am Ende der Eingabe des Gewichtes mit Mode bestätigen. Das Display wechselt jetzt in den Trainingsmodus. Wenn Sie jetzt ohne weitere Eingabe mit dem Training beginnen, startet die Zeit und die aktuellen Werte werden aufsteigend angezeigt. Möchten Sie im Trainingsmodus mit abwärts Trend-s.indd 17Trend-s.indd 17 27.9.2005 15:56:0027.9.2005 15:56:0018 BETRIEBSANLEITUNG

TREND–S (gegen Null) laufenden Werten für Zeit, Kalorien oder Entfernung trainieren, dann nach der Funktion “Gewicht”, nicht mit dem Training beginnen, sondern 2x die Mode-Taste drücken. Das Display zeigt jetzt das blinkende Zeitfeld und im unteren, linken Display Bereich werden jetzt abwechselnd die Werte von Umdrehung (RPM = Umdrehungen pro Minute), CAL (Kalorien) und Distance (Strecke) angezeigt. Der rechteckige Balken wechselt zu der jeweils angezeigten Funktion. Stellen Sie mit den +/- Tasten die Trainingszeit ein. Die anderen Funktionen entsprechend auswählen. Wenn mehrere Abwärts-Funktionen eingestellt wurden, ertönt ein Signal bei der Funktion, die zuerst auf “Null” steht. Wenn Sie jetzt weitertrainieren, beginnt die Zählung dieser Funktion automatisch von “Null” an aufwärts. Damit die Pulsbereiche beim Training angezeigt werden können, nach dem Punkt “Distance” (Entfernung) erneut die Mode-Taste drücken. Im Display erscheint das Alter, das in dem zuvor gewählten Personen-Programm P1 - P9 eingegeben wurde. Ohne Änderung des Personen-Speichers können Sie hier das Alter und damit auch den vom Alter abhängigen Pulswert mit den +/- Tasten ändern. Beginnen Sie dann das Training ohne weitere Bestätigung einer Taste. Die Zeitanzeige beginnt zu zählen und der aktuelle Puls wird angezeigt. HINWEIS: Bevor das Cockpit den Pulswert oder die Pulsbereiche anzeigen kann, benötigt er zur Berechnung ca. 10 Sekunden. Passend zum Alter gibt das Cockpit den maximalen Pulswert vor. Jetzt können Sie ohne Betätigung einer Taste mit dem Training beginnen. Beim Trainingsbeginn wechselt die Anzeige von der Pulsvorgabe zum Pulswert. Neben dem Pulswert wird die %-Zahl des Herzfrequenzbereiches angezeigt, in dem Sie gerade trainieren. Beispiel: Wenn Sie im 75%-Bereich trainieren möchten, der aktuell angezeigte Bereich aber niedriger oder höher ist, so müssen Sie Ihre Leistung entsprechend vermindern oder erhöhen, damit Ihr Puls fällt oder steigt. Das erreichen Sie durch Änderung des Bremswertes oder der Drehzahl. Zur Verstellung des Bremswertes benutzen Sie bitte das Stellrad am Handgriff- Stützrohr. Wenn Sie mit anderen Werten, als vorgegeben trainieren möchten, dann orientieren Sie sich nicht an den %-Zahlen, sondern nur an Ihrem aktuellen Pulswert. MANUAL TRAINING SCHNELLSTART Sie können ohne eine Auswahl der Einstellungen mit dem Training beginnen. Das Cockpit schaltet sich automatisch ein, wenn Sie in die Pedalen treten. Sie können den Widerstand mit dem Einstellknopf während des Trainings einstellen. Das Cockpit zeichnet Ihre Leistung ununterbrochen auf.

TRAINIEREN MIT RICHTWERTEN

Sie können Richtwerte für Ihre Trainingseinheiten einstellen. Drücken Sie MODE-Taste, um die Richtwerteinstellung anzuzeigen. TIME = Einstellen der gewünschten Trainingszeit KCAL = Einstellen des gewünschten Energieverbrauchs für das Training DISTANCE = Einstellen der gewünschten Trainingsentfernung AGE = Stellen Sie Ihr Alter ein und das Messgerät berechnet Ihren maximalen Puls. Sie können diese Daten dafür nutzen, den Widerstandsgrad für Ihr Training anzupassen. Wenn Sie die Benutzerinformationen eingestellt haben, verwendet das Messgerät diese Informationen zum Alter. Wenn Sie die Herzfrequenz während des Trainings messen, vergleicht das Messgerät diesen Wert mit dem eingestellten maximalen Pulswert und zeigt Ihren Trainingspulsbereich als 55%, 75% und 90% (des maximalen Pulsniveaus) an. Der TAG-Bildschirm zeigt an, dass Ihr Trainingspuls das gespeicherte maximale Pulsniveau erreicht hat. Durch Drücken der + / - Tasten können Sie die Richtwerte für Ihr Training auswählen. Durch Drücken der MODE-Taste werden die Werte gespeichert und die nächste Einstellungsoption angezeigt. Wenn Sie den/die gewünschten Richtwert/e eingestellt haben, können Sie Ihr Training beginnen. Sie können den Widerstand mit dem Einstellknopf während des Trainings einstellen. Der Richtwert beginnt mit der Rückwärtszählung zu Null. Der eingestellte Trainingswert blinkt auf dem Bildschirm und das Messgerät gibt einen Piepton aus, wenn der Zielwert erreicht wurde. Wenn Sie mit dem Training fortfahren, wird der Trainingswert als Sammelwert angezeigt. Sie können das Training auch unterbrechen Trend-s.indd 18Trend-s.indd 18 27.9.2005 15:56:0027.9.2005 15:56:0019

TREND–S und den Bildschirm mithilfe der RESET-Taste zurücksetzen.

RECOVERY – MESSUNG DER

ERHOLUNGSHERZFREQUENZ Messen Sie Ihre Erholungsherzfrequenz nach dem Training. Die Messung kann nur gestartet werden, wenn die Pulsmessung eingeschaltet ist und der Pulswert angezeigt wird.

1. Die Messung der Erholungsherzfrequenz wird

durch Drücken die “RECOVERY”-Taste gestartet.

2. Die Messung startet automatisch und dauert 60

3. Am Ende des Messzyklus wird das Ergebnis

F1-F6 (F1 = bestes Ergebnis) auf dem Bildschirm angezeigt. Beachten Sie, dass Ihre Ergebnisse in Beziehung mit dem Pulsniveau vom Messungsanfang steht, und dass Ihre Ergebnisse immer persönliche Ergebnisse sind, die nicht mit Ergebnissen anderer Menschen direkt vergleichbar sind. Zur Verbesserung der Zuverlässigkeit der Messung sollten Sie stets versuchen, den Messvorgang möglichst genau zu standardisieren; beginnen Sie die Messung möglichst genau auf dem gleichen Herzfrequenzniveau.

4. Der Rückkehr zum Hauptdisplay geschieht

durch Drücken der RECOVERY-Taste.

TRANSPORT UND LAGERUNG

Bitte befolgen Sie diese Hinweise, wenn Sie das Gerät tragen oder bewegen, denn falsches Anheben kann zu Rückenverletzungen oder anderen Unfällen führen: Dank eingebauter Transportrollen ist der Trend leicht zu bewegen. Dazu um das Gerät herumgehen, an den Handstützen festhalten, leicht ankippen und auf den Transportrollen im vorderen Fussrohr fortbewegen. Ein Verschieben des Gerätes kann manche Fussbodenmaterialien beschädigen, z.B. Holzparkettböden. In diesem Fall müssen Sie den Boden vorher schützen. Lagern Sie das Gerät an einem trockenen, staubfreien Ort mit möglichst geringen Temperaturschwankungen. WARTUNG Das Gerät braucht nur sehr wenig Wartung. Prüfen Sie dennoch von Zeit zu Zeit, dass alle Schrauben und Muttern fest sitzen.

Bitte trocknen Sie nach jedem Training alle Teile des Gerätes mit einem weichen, saugfähigen Tuch. Verwenden Sie keine Lösungsmittel. Da Schweiss Korrosion verursachen kann, empfehlen wir, dass Sie alle Metalloberflächen, die mit Schweiss in Berührung kommen können, mit Teflon zu schützen.

Entfernen Sie niemals die Schutzverkleidung des Gerätes.

• Wenn das Gerät eine Zeit lang nicht benutzt wurde, kann der Antriebsriemen vorübergehend deformiert sein. Das kann zu einem leichten, unruhigen Treten der Pedale führen. Aber schon nach wenigen Trainingsminuten erlangt der Riemen wieder in seine normale Form und der Effekt verschwindet vollständig. BATTERIEWECHSEL Funktioniert die LCD-Anzeige nicht mehr ordnungsgemäss, sind die Batterien auszutauschen. Den Deckel des Batteriefaches auf der Rückseite des Cockpits lösen. Die alten Batterien durch neue (2 x 1,5 V AA) ersetzen und auf richtige Polarität achten. Den Deckel wieder anbringen. BETRIEBSSTÖRUNGEN BITTE BEACHTEN: Trotz kontinuierlicher Qualitätsüberwachung können vereinzelt an den Geräten durch einzelne Komponenten verursachte Funktionsstörungen auftreten. Dabei ist es nicht angebracht, das ganze Gerät zur Reparatur zu bringen, da der Fehler meistens durch Austauschen der defekten Komponente behoben werden kann. Falls Sie Funktionsstörungen an Ihrem Gerät feststellen, Kontakt mit Ihrer nationalen Tunturi- Vertretung aufnehmen. Wenden Sie sich an Ihre nationale Tunturi- Vertretung, wenn Sie Ersatzteile benötigen oder Funktionsstörungen an Ihrem Gerät feststellen. Beschreiben Sie das Problem und die Einsatzbedingungen und teilen Sie das Kaufdatum und die Seriennummer des Gerätes mit. Die Ersatzteilnummern finden Sie in der Liste am Ende dieser Anweisung. Nur Teile in der Ersatzteilliste dürfen verwendet werden. TECHNISCHE DATEN Länge p. 128
• cm Breite p. 57
• cm Höhe p. 168
• cm Gewicht kg Der Trend wurde nach den Richtlinien der EU für elektromagnetische Einheitlichkeit, EMC (89/336/ EWG) gestaltet und trägt das CE Konformitäts- Zeichen. Der Trend erfüllt die EN-Präzisions- und Sicherheitsstandards (EN-957). Aufgrund unserer kontinuierlichen Produktentwicklung behält sich Tunturi das Recht Trend-s.indd 19Trend-s.indd 19 27.9.2005 15:56:0127.9.2005 15:56:0120 BETRIEBSANLEITUNG p. 49

TREND–S vor, Spezifikationen ohne vorherige Ankündigung zu verändern. BITTE BEACHTEN: Die Hinweise bezüglich der Montage, der Benutzung und der Wartung Ihres Geräts müssen sorgfältig beachtet werden. Die Garantie schliesst keine Beschädigungen ein, die auf Fahrlässigkeit bei der Montage, Einstellung und Wartung, wie sie in diesem Handbuch beschrieben wurden, zurückzuführen sind. Werden Modifizierungen ohne das Einverständnis der Tunturi Oy Ltd vorgenommen, erlischt jeglicher Garantieanspruch! Wir wünschen Ihnen viele angenehme Trainingsstunden mit Ihrem neuen Tunturi Trainingspartner Trend-s.indd 20Trend-s.indd 20 27.9.2005 15:56:0227.9.2005 15:56:0221
