AC24CS1ERA - Klimaanlage HAIER - Kostenlose Bedienungsanleitung

Marke	HAIER
Modell	AC24CS1ERA
Produkttyp	Split-Klimaanlage
Betriebsmodi	Auto, Kühlen, Heizen, Entfeuchten, Lüften
Kältemittel	R410A
Globales Erwärmungspotenzial (GWP)	1975
Stromversorgung	230 V / 50 Hz (einphasig)
Außentemperaturbereich (Kühlen)	10°C bis 46°C
Innentemperaturbereich (Kühlen)	18°C bis 32°C
Außentemperaturbereich (Heizen)	-15°C bis 24°C
Innentemperaturbereich (Heizen)	15°C bis 27°C
Automatische Abtaufunktion	Ja
Fernbedienung	Ja, mit R-03-Batterien (2 Batterien)
Maximale Entfernung Fernbedienung	7 Meter
Luftfilter	Waschbar, reinigbar
Installation	Durch qualifizierten Fachmann
Konformität	CE, RoHS, WEEE
Sicherung der elektronischen Platine	T3,15 A / 250 V
Sonderfunktionen	Schlafmodus, Leistung, Leise, Timer Ein/Aus, Gesundes Luftgebläse

Häufig gestellte Fragen - AC24CS1ERA HAIER

Wie installiere ich die Klimaanlage Haier AC24CS1ERA?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Befolgen Sie die Anweisungen im Handbuch bezüglich der Standortwahl, der Montage des Innengeräts, des Anschlusses der Rohre und der elektrischen Verbindungen. Versuchen Sie niemals, das Gerät selbst zu installieren.

Wie ersetze ich die Batterien der Fernbedienung?

Öffnen Sie den Deckel des Batteriefachs, legen Sie zwei R-03-Batterien unter Beachtung der Polaritäten + und - ein, und schließen Sie dann den Deckel. Bei längerer Nichtbenutzung entfernen Sie die Batterien.

Was tun, wenn die Klimaanlage nicht startet?

Überprüfen Sie, ob der vorgelagerte Schalter auf EIN steht, ob die Netzspannung normal ist und ob der Schutzschalter nicht ausgelöst hat. Wenn das Problem weiterhin besteht, rufen Sie einen autorisierten Kundendienst an.

Wie reinige ich den Luftfilter?

Drücken Sie die Filtertasten, um ihn zu lösen, ziehen Sie ihn nach oben, reinigen Sie ihn mit einem Staubsauger oder mit lauwarmem Wasser (max. 40°C), trocknen Sie ihn vollständig ohne Sonneneinstrahlung und setzen Sie ihn dann wieder ein, bis er einrastet.

Welches Kältemittel verwendet dieses Gerät?

Die Klimaanlage verwendet das Kältemittel R410A, dessen globales Erwärmungspotenzial (GWP) 1975 beträgt. Es enthält fluorierte Treibhausgase, die unter das Kyoto-Protokoll fallen.

Wie verwende ich die Schlaffunktion?

Drücken Sie die Taste FUNCTION, bis das Schlafsymbol blinkt, und bestätigen Sie dann mit der Taste CONFIRM. Im Kühlmodus steigt die Temperatur allmählich für einen angenehmen Schlaf.

Was bedeuten die angezeigten Fehlercodes?

Die Fehlercodes werden durch die Anzeigen OPER und TIMER angezeigt. Zum Beispiel entspricht der Code E1 einem defekten Temperatursensor Ta. Konsultieren Sie die Fehlertabelle im Handbuch, um die Störung zu identifizieren.

Wie stelle ich den Ein-/Aus-Timer ein?

Drücken Sie die Taste TIMER, um den Modus (ON oder OFF) auszuwählen, verwenden Sie die Tasten + oder -, um die Zeit einzustellen (in Schritten von 0,5 h für die ersten 12 Stunden, dann 1 h), und bestätigen Sie dann mit CONFIRM.

Kann die Klimaanlage nur im Lüftungsmodus verwendet werden?

Ja, wählen Sie den Modus LÜFTEN auf der Fernbedienung. In diesem Modus kühlt oder heizt das Gerät nicht, es zirkuliert nur die Luft. Die Temperatureinstellung ist deaktiviert.

Was tun bei einem Wasserleck?

Überprüfen Sie, ob das Kondensatablaufrohr mit einem Gefälle richtig installiert ist. Stellen Sie sicher, dass es nicht verstopft oder beschädigt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

BEDIENUNGSANLEITUNG AC24CS1ERA HAIER

Vorsichtsmaßnahmen beim Gebrauch 3
Warnhinweise 4
Bezeichnung der Geräteile 5
Teile und Funktionen 6
Bedienung 7
Instandhaltung 9
Anleitung zur Fehlersuche 9
Tipps fur den Benutzer 1
Diagnose Invertermod. 12
Sicherheitsmaßnahmen 13
Auswahldes Installationsorts 14
Abmessungen fur die Installation 14 Installation des Innengerats 15
Installation des Kondensatschlauchs 17
Elektrische Anschlüsse 18
Funktion "Luftaustausch" (optional) 19
Funktionstest 20

ÜBEREINSTIMMUNG MIT EUROPÄ-ISCHEN VORSCHRIFTEN FÜR DIE MODELLE

CE

Alle Produkte stimmen mit folgenden europäischen Bestimmungen überein:

• Niederspannungsrichtlinie 73/23/EWG
• Niederspannungsrichtlinie 2006/95/EWG
  -Elektomagnetische Verträgelichkeit 89/336/EWG
• Elektomagnetische Verträgelichkeit 2004/108/EWG

ROHS

Die Produkte stimmen mit den Anforderungen der Richtlinie 2002/95/EWG des Europäischen Parlaments und des Rates zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (EG-RoHS-Richtlinie) überein.

WEEE

Gemäß Richtlinie 2002/96/EG des Europäischen Parliaments informieren wir den Kunden hiermit über die Entsorgungsvorschriften für Elektro- und Elektronikgeräte.

ENTSORGUNGSVORSCHRIFTEN:

Ihr Klimaanlageprodukt ist mit diesen Symbol gekennzeichnet. Dies bedeutet, dass Elektround Elektronikprodukte nicht zusammen mit

dem unsortierten Hausmüll entsorgt werden)dürfen. Versuchen Sie nicht, das System zu demontieren: Die Demontage des Klimaanlagesystems, die Handhabung von Kaltemittel, Öl und anderer Teile muss von einem qualifizierten Installa- tear gemäß einschlägiger lokaler und nationaler Vorschriften vorgenommen werden. Klimaanlagen müssen in einer speziellen Aufbereitungsanlage für Wiederverwendung, Recycling und Rückgewinnung aufbereitet werden. Durch Sicherstellung einer sachgemüssen Entsorgung thesees Produkte tragen Sie dazu bei, potentiell negative Auswirkungen auf die Umwelt und die menschliche Gesundheit zu verhindern. Weitere Auskunft erteilt Ihnen违法犯罪en der Installateur oder ihre Behörde vor Ort. Die Batterie muss aus der Fernbedienung hergenommen und gemäß einschlägiger lokaler und nationaler Vorschriften getrennt entsorgt werden.

WICHTIGE INFORMATIONEN ZUM VERWENDETEN KÄLTEMITTEL

Dieses Produkt enthalt fluorierte Treibhausgase, die unter das Kyoto-Protokoll fallen. Nicht in die Atmosphäre ablassen.
Kältemitteltyp: R410A

GWP*-Wert:1975

GWP=Treibhauspotenzial

Bitte mit dokumentenechter Tinte ausfullen:

Die werkseitige Kaltemittelladung des Produkts
- 2 Die zusätzliche Menge an Kältemittel, die im Installationsbereich nachgefüllt wurde, und
- 1+2 Die gesamte Kältemittelladung auf dem mit dem Produkt versehenen Kältemittelladungsetikett. Das ausgefüllte Etikett muss geben dem Ladeport des Produkts aufgeklebt werden (z. B. auf der Innenseite des Sperrventildeckels).

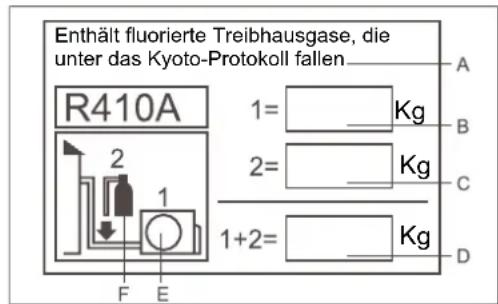

A Enthalt fluorierte Treibhausgase, die unter das Kyoto-Protokoll fallen
B Werkseitige Kältemittelladung des Produkts: Siehe Typenschild des Geräts
C Zusätzliche Menge an Kältemittel, die im Installationsbereich nachgefüllt wurde
D gesamte Kältemittelladung
E Außergerät
F Kätemittelzylinder und Anschlussstück zum Nachfüllen

-itte lessen Sie dieses Bedienungshandbuch vor dem Gebrauch des Klimagerats aufmerksam durch.
- Die nachfolgend aufgelisteten Sicherheitsmaßnahmen sind in GEFAHR und ACHTUNG unterteilt. Das Stichwort GEFAHR bezieht sich auf Sicherheitsmaßnahmen, deren Missachtung erneste Folgen, wie Tod, schwere Verletzungen usw. haben kann. Auch das Stichwort ACHTUNG bezieht sich auf Sicherheitsmaßnahmen, deren Missachtung situationsbedingt schwere Folgen haben kann. Halten Sie die Informationen über die Sicherheitsmaßnahmen immer griffbereit, damit Sie jederzeit darin nachschlagen konnen.

GEFAHR

• Dieses Klimagerät muss von Fachpersonal installiert werden. Installationsversuche auf eigene Faust sind zu vermeiden.
• Für Reparaturen wenden Sie sich immer und ausschließlich an ein autorisiertes Kundendienstzentrum.
• Bei Umzug oder Umstellung des Geräts ein autorisiertes Kundendienstzentrum mit Abbau und Wiedereinbau des Klimageräts beauftragen.
• Langen Aufenthalt direkt vor dem vom Klimagerät verteilten Kaltluftstrom vermeiden.
• Finger oder irgendwelche Gegenstände niemals in die Ausblas- oder Ansauggitter stecken.
• Das Klimagerät nicht durch Ein- oder Ausstecken des Netzsteckers ein- bzw. ausschalten.
• Darauf achten, dass das Netzkabel nicht beschädigt wird.
• Bei Betriebsstörungen (Brandgeruch o. ä.) das Gerät sofort ausschalten, das Netzkabel ausstecken und ein autorisiertes Kundendienstzentrum benachrichtigen.

WARNHINWEISE

• Den Raum während des Betriebs des Klimagerats regelmäßig belüften.
• Den Luftstrom nicht direkt auf offene Kamine oder andere Heizungsgeräte richten.
• Keine Gegenstände auf das Klimagerät legen und nicht auf das Gerät steigen.
• Keine Gegenstände am Innengerät aufhängen.
• Keine Blumenvasen oder Behälter mit Wasser auf das Klimagerät stellen.
• Das Klimagerät nicht mit Wasser in Kontakt bringen.
• Das Klimagerät nicht mit nassen Händen berühren.
• Nicht am Netzkabel ziehen.
• Das Netzkabel immer aus der Steckdoseziehen, wenn das Klimagerät langfristig nicht benutzt werden soll.
• Die Installationsbedingungen regelmäßig überprüfen, um eventuelle Schäden festzustellen.
• Den vom Klimagerät abgegebenen Luftstrom nicht direkt auf Pflanzen oder Tiere richten.
• Das aus dem Klimagerät beseitigte Abwasser nicht trinken.
• Das Gerät darf nur sachgemäß angewendet und nicht für die Aufbewährung von Speisen, Kunstwerken und Prázisionsinstrumenten bzw. für die Aufzucht von Tieren oder Pflanzen verwendet werden.
• Keinen starken Druck auf die Luftleitlamellen ausüben.
• Das Gerät nur mit korrekt eingebautem Luftfilter betreiben.
  Die Luftansaug- und Luftastrittsgitter niemals verstopfen.
• Einen Mindestabstand von einem Meter zwischen eventuellen elektronischen Geräten und Innen- sowie Außergerät einhalten.
• Das Klimagerät nicht in der Höhe von offenen Kaminen oder anderen Wärmequellen installieren.
• Wahlrend der Installation der Innen- und Außergeräte davon sorgen, dass Kinder kein den Zugang zum Installationsort haben.
• In der Höhe des Klimagerats keine entflammbaren Gase verwenden.

Betriebsgrenzen

Sollbereich der Raumtemperaturen:

Kühlbetrieb	Innentemperatur	max. TK/FK	32/23°C
		min. TK/FK	18/14°C
	Außentemperatur	max. TK/FK	46/26°C
		min. TK/FK	10/6°C
Heizbetrieb	Innentemperatur	max. TK	27°C
		min. TK	15°C
	Außentemperatur	max. TK/FK	24/18°C
		min. TK	-15°C

TK: Trockenkugeltemperatur

FK: Feuchtkugeltemperatur

• Wenn das Klimagerät bei Temperaturen verwendet wird, die die oben aufgeführten Werte überschreiben, konnte die automatische Schutzschaltung ansprechen und den Betrieb des Geräts unterbrechen, damit die internen Schaltungen nicht beschädigt werden. Wenn das Klimagerät dagegen bei Temperaturen verwendet wird, die unter den angegebenen Werten liegen, konnte der Wärmetauscher gefrierten. Dies wurde zu Wasserverlust und Betriebsstörungen führen.
• Das Klimagerätarf nur zum Kühlen, Heizen, Entfeuchten und Belüften von Räumen verwendet werden.
• Die Verkabelung muss den örtlichen Vorschriften entsprechen.
• Leere Batterien sind in die entsprechenden Behälter zu werfen.
• Wenn die Schmelzsicherung an der Elektronikplatine auslösst, muss sie durch eine Schmelzsicherung Typ T.3.15A/250VAC ersetzt werden.
• Der Schalter des Klimagerats muss das Gerät allpolig vom Netz trennen und muss eine Kontaktöffnungseite von mindestens 3 mm aufweisen.
• Nur Kupferleiter verwenden.
• Alle Kabel müssen über eine europäische Konformitätsbeschneigung verfügen.
• Die Anschluss- und Netzkabel sind nicht im Lieferumfang inbegriffen.

Bezeichnung der Geräteile

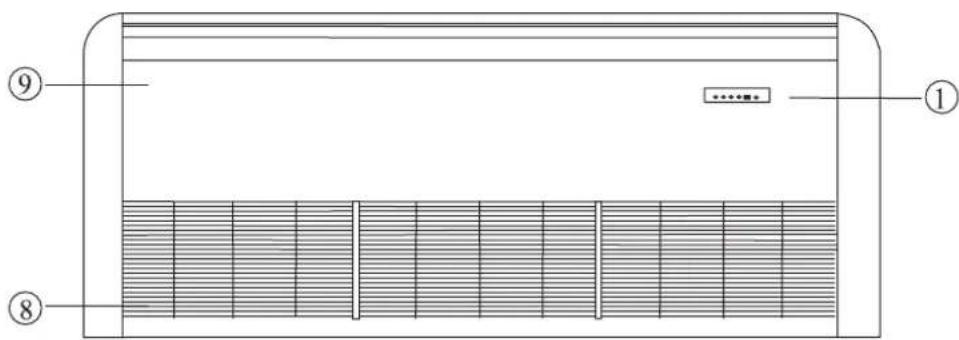

Innengerät

(1) Bedienblende
(2) Not-Aus-Schalter
(3) Kontrolleuche Stromversorgung (POWER)
(4) Kontrolleuchte Gerätebetrieb (OPER)
(5) Kontrollleuche Timerbetrieb (TIMER)
(6) Kontrolleuchte Verdichterbetrieb (COMP)
(7) Sensor für den Signalempfang von der Fembedienung

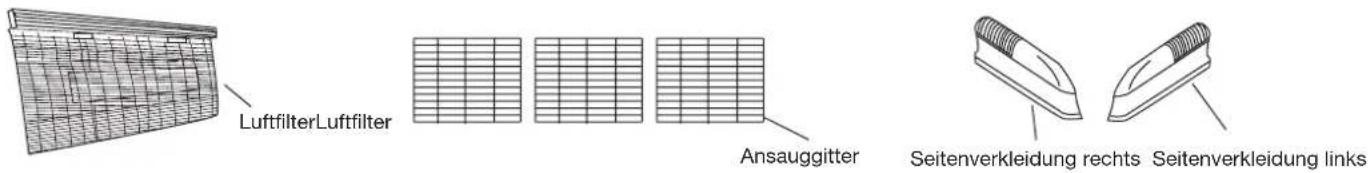

(8) Luftansauggitter (mit integriertem Luftfilter)
(9) Frontverkleidung

Hinweis:

Bei kabelgesteuerten Geräten den Funktionstatus auf dem Display der Kabelsteuerung und nicht auf der Bedienblende überprüfen. Bei kabelgesteuerten Geräten leuchtet die Kontrolleuchte Timer an der Bedienblende nicht auf, wenn der Timerbetrieb eingeschaltet wird.

Fernbedienung

Einlagen der Batterien

1 Nehmen Sie den Deckel des Batteriefachs ab;

2 Legen Sie die Batterien wie abgebildet ein. 2 R-03-Batterien, Rücksetztaste (Zylinder);
3 Achten Sie beim Einlagen auf die richtige Ausrichtung mit den Symbolen "+"/""
4 Setzen Sie nach dem Einlagen der Batterien wieder den Deckel auf.

Hinweis:

• Der Abstand zwischen Signalsendekopf und dem Empfangsloch sollen maximal 7m ohne Behinderungen betragen.
• Ist in dem Zimmer eine Leuchtstofflampe mit elektronischen oder konventionellem Vorschaltgerät oder ein Schnurloses Telefon installment, könnte der Signalempfang des Empfänger möglich gestört werden, so dass ein kürzerer Abstand zum Innengerät gewählt werden sollen.
• Eine volle oder eine undeutliche Anzeige deutet während des Betriebs daraufhin, dass die Batterien aufgebraucht sind. Tauschen Sieitte die Batterien aus.
• Lásst sich die Fernbedienung nicht während des normalen Betriebs bedienen,ephmen Sieitte die Batterien hereaus und legen Sie sie mehrere Minuten später wieder ein.

Tipp:

Nehmen Sie die Batterien heraus, wenn Sie die Fernbedienung langere Zeit nicht benutzten werden. Wir nach der Batterieeentnahme etwas angezeigt, betätigten Sie einfach die Reset-Taste.

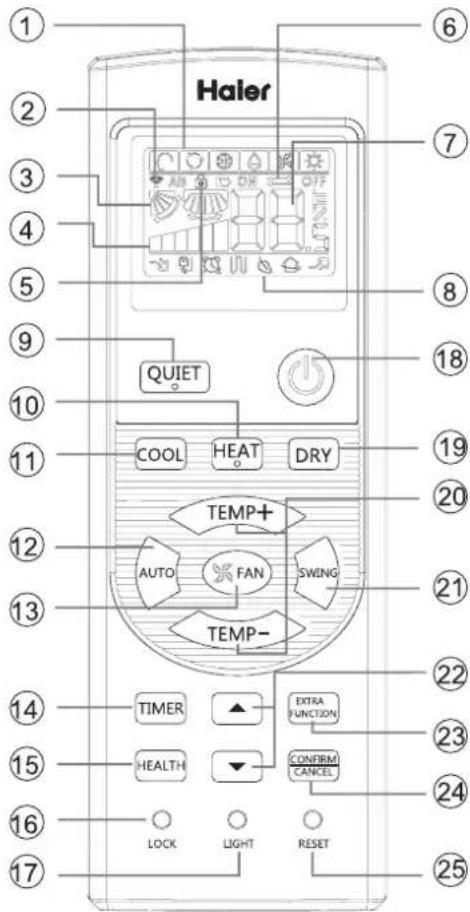

1. Modusanzeige

Betriebsart AUTO		KÜH-LEN	ENT-FEUCH-TEN	HEI-ZEN	LÜF-TER
Fernbedienung

1. Signalsendeanzeige
2. Anzeige SCHWENKEN
3. Anzeige LUFTERDREHZAHL

1. Anzeige VERRIEGELN
2. Anzeige TIMER AUS Anzeige TIMER AN
3. Anzeige TEMPERATUR
4. Zusätzliche Funktionsanzeigen

Betriebsart RUHE	SCHLAF		Elektrische Zusatzheizung	GE-SUND-HEIT	LEI-STUNG
Fembedienung

Elektrische Heizung ist nicht verfügbar.

1. Taste QUIET (Ruhe)

2. Taste HEAT (Heizen)

3. Taste COOL (Kühlen)

4. Taste AUTO (Automatisch)

5. Taste FAN (Lüfter)

6. Taste TIMER (Zeituhr)

7. Taste HEALTH (Gesundheit)

(Dieses Modell besitzt diese Funktion nicht.)

1. Taste LOCK (Verriegeln)

Dient zum Verriegeln der Tasten und der LCD-Anzeige.

1. Taste LIGHT (Licht)

(Dieses Modell besitzt diese Funktion nicht.)

Steuert die Beleuchtung und das Abdunkeln der LED-Anzeigetafel im Innenraum.

1. Ein-/Ausschalter (ON/OFF)

2. Taste DRY (Entfeuchten)

3. Taste TEMP (Temperatur)

4. Taste SWING (Schwenken)

5. Stundentasten

6. Taste EXTRA FUNCTION (Zusatzfunktion)

Funktion: Nur Lüfterfunktion, Gesundheitsfunktion durch Senden des Luftstroms nach oben und nach unter, Schlafffung, Frischluft (reservierte Funktion). Fahrenheit-Celsius-Umwandlung

Leistungseinstellfunktion Schwenkfungtion nach links und rechts, 10^ Heizfunktion

1. Taste CANCEL/CONFIRM (Abbrechen/Bestätigen)

Funktion: Dient zum Einstellen des Timers und weiterer Zusammenhangen und zum Abbruch der Einstellungen.

1. Taste RESET (Zurücksetzen)

Wenn sich die Fernbedienung unnormal verhalt, drucken Sie die Taste mit einem spitz zulaufenden Gegenstand, um die Fernbedienung zusuckzusetzen.

Grundbedienung

1.Gerä einschalten

Drücken Sie den Ein-/Ausschalter (ON/OFF) auf der Fernbedienung, um das Gerätz einschalten.
2.Wahlen Sie die Betriebsart.

Taste COOL (Kühlen): Kühlmodus

Taste HEAT (Heizen): Heizmodus

Taste DRY (Entfeuchten): Entfeuchtungsmodus

3.Wahlen Sie die Temperatureinstellung.

Drucken Sie die Taste TEMP+/TEMP--

TEMP+ Bei jedem Tastendruck erhöht sich die Temperatureinstellung um 1^ ; halten Sie die Taste gedrückt, erhöht sich der Wert schnell.

TEMP— Bei jedem Tastendruck verringt sich die Temperatureinstellung um 1^ ; halten Sie die Taste gedrückt, verringt sich der Wert schnell.

Wahlen Sie die von Ihnen gewünschte Temperatur.

4.Wahlen Sie die Luftdrehzahl.

Drücken Sie die Taste FAN (Lüfter). Bei jedem Tastendruckändert sich die Lufterdrehzahl wie folgt:

Die Klimaanlage lauft jetzt mit der angezeigten Lüfterdrehzahl. Ist FAN (Lüfter) auf AUTO gesetzt, stellt die Klimaanlage die Lüfterdrehzahl gemäß der Zimmertemperatur automatisch ein.

Betriebsart	Fernbedie-nung	Hinweis
AUTO		In der Betriebsart AUTO stellt die Klimaanlage den Kuhl- oder Heizbetrieb gemäß der Zimmertemperatur automatisch ein. Ist FAN (Lüfter) auf AUTO gesetzt, besteht die Klimaanlage die Lüfterdrehzahl gemäß der Zimmertemperatur automatisch ein.
KühLEN
ENT-FEUCH-TEN		Sinkt die Zimmertemperatur in der Betriebsart ENT-FEUCHTEN 2℃ unter der eingestellten Temperatur, lauft der Lüfter mit Unterbrechungen mit NIEDRIGER Drehzahl, unabhängig von der Lüftereinstellung.
HEIZEN		Im Betriebsmodus HEIZEN wird nach kurzer Verzö-gerung warme Luft ausgeblasen, um die Abgabe von kalter Luft zu vermeiden. Ist FAN (Lüfter) auf AUTO gesetzt, stellt die Klimaanlage die Lüfterdrehzahl gemäß der Zimmertemperatur automatisch ein.
LÜFTER		In der Betriebsart LÜFTER lauft das Gerät weder in der Betriebsart KühLEN noch HEIZEN, sondern nur in der Betriebsart LÜFTER; die Einstellung auf AUTO ist in der Betriebsart LÜFTER nicht verfügbar. Auch kann keine Temperatur eingestellt werden. In der Betriebsart LÜFTER ist der Schlafbetrieb nicht verfügbar.

Schlafbetrieb

Drücken Sie die Taste EXTRA, um Zusammenoptionen aufzurufen; wird in der Folge zu gewechselt, blinking das Symbol. Drücken Sienun CONFIRM, um die Schlaffungkction aufzurufen.

Betriebsart

1.In der Betriebsart KUHLEN,ENTFEUCHTEN

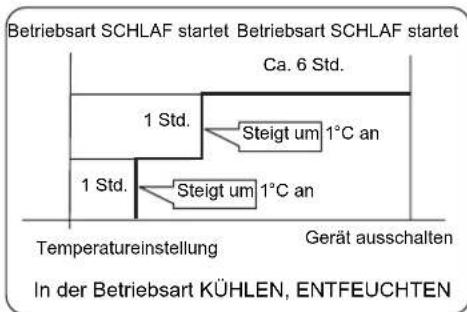

1 Stunde nach dem Start der SCHLAF-Betriebsart erhöht sich die eingestellte Temperatur um 1^ . Nach 1 weiteren Stunde steigt sie nochmals um 1^ . Nach weiteren 6 Stunden stoppt das Gerät den Anstieg der Temperatur, die jetzt hörher ist als die eingestellte Temperatur, so dass die Zimmertemperatur für ihren Schlaf nicht zu niedrig ist.

2.In der Betriebsart HEIZEN

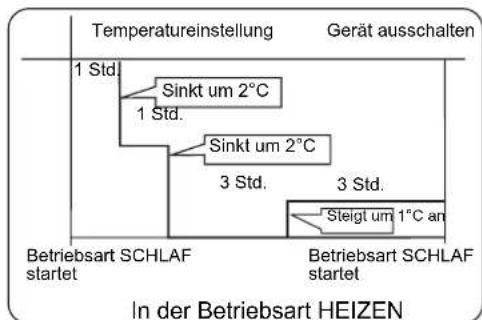

1 Stunde nach dem Start der SCHLAF-Betriebsart verringert sich die eingestellte Temperatur um 2^ . Nach 1 weiteren Stunde sindt sie nochmals um 2^ . Und nach weiteren 3 Stunden, steigt die Temperatur um weitere 1^ . Nach weiteren 3 Stunden stoppt das Gerät den Abfall der Temperatur, die jetzt niedriger ist als die eingestellte Temperatur, so dass die Zimmertemperatur für ihren Schlaf nicht zu hoch ist.

3.In der Betriebsart AUTO

Das Gerät lauft in der entsprechenden Schlafbetriebsart, die der ausgewählten Betriebsart automatisch angepasst wird.

1. In der Betriebsart LUFTER

Es gibt keine SCHLAF-Funktion.

1. Stellen Sie die Windgeschwindigkeit für den Schlafmodus ein Ist die Windgeschwindigkeit vor dem Schlafen auf hohe oder mittlere Stärke eingestellt, stellen Sie eine niedrigere Windgeschwindigkeit für den Schlafmodus ein. Ist bereits eine niedrigere Windstärke eingestellt, ist keine Änderung erforderlich.

Hinweis

Wenn die TIMER-Funktion eingestellt ist, kann die Schlaffkunft nicht eingerichtet werden. Wirnd nach Einrichtung der Schlaffkunft die TIMER-Funktion eingestellt, wird die Schlaffkunft abgebrochen und das Gerät befindet sich im Timer-Einstellungszustand.

Betriebsart LEISTUNG/RUHE

(1) Betriebsart LEISTUNG

Sie können diese Funktion verwenden, wenn Sie einenchnellen Heiz- oder Kühleffekt wünschen.

Drucken Sie die Taste EXTRA FUNCTION um Zusammenoptionen aufzurufen; wird in der Folge zu gewechselt, blinkt das Symbol drucken Sie dann die Taste CONFIRM um die Leistungsfunktion aufzurufen. Wenn Sie diese Funktion abbrechen möchten, rufen Sieitte erneut die Zusatzoptionen auf und brechen Sie dort die Leistungsfunktion ab.

(2) Betriebsart RUHE

Verwenden Sie diese Funktion, wenn Sie Ruhe zum Ausruhen oder Lesen benötigen. Drücken Sie die Taste QUIET (Ruhe), zeigt die Fernbedienung das Symbol an und das Gerät lauft in der ruhigen Betriebsart. Drücken Sie erneut die Taste QUIET (Ruhe), wird die ruhige Betriebsart abgebrochen.

Hinweis:

Wahren der Betriebsart LEISTUNG weist das Zimmer beim schellen HEIZEN oder KühLEN eine ungleichmäßige Temperaturverteilung auf. Nach längerem Betrieb in der Betriebsart RUHE wird es entweder nicht sehr kuhl oder nicht sehr warm sein.

Einstellen der Luftstromrichtung

1. Statusanzeige des Luftstroms

KUHLEN/ENTFEUCHTEN:

HEIZEN:

1. Einstellen des linken und rechten Luftstroms

(Dieses Modell besitzt diese Funktion nicht.)

Timer Ein/Aus Ein-Aus-Betrieb

1 Wahlen Sie die von Ihnen gewünschte Betriebsart nach dem Start des Gerats.

1. Drücken Sie die Taste TIMER, um in die Betriebsart TIMER zu wechseln. Bei jedem Tastendruckändert sich die Anzeige wie folgt: Fernbedienung:

Wahlen Sie ihren gewünschten TIMER-Modus (TIMER EIN oder TIMER AUS oder TIMER EIN-AUS). "On" (Ein) oder "Off" (Aus) werden blinken.

3.Drucken Sie die Taste / , um die Zeit einzustellen.

Bei jedem Tastendruck erhöht sich die Zeit innerhalb der ersten 12 Stunden um jeweils 0,5 Stunde; nach 12 Stunden erhöht sich die Zeit um jeweils 1 Stunde.

Bei jedem Tastendruck verringert sich die Zeit innerhalb der ersten 12 Stunden um jeweils 0,5 Stunde; nach 12 Stunden verringert sich die Zeit um jeweils 1 Stunde. Sie können bis zu 24 Stunden einstehen.

4.Bestätigen Sie die Timer-Einstellung

Drucken Sie nach Einstellung der Zeit die Taste CONFIRM (CANCEL), um die Zeit zu bestätigen; ON (Ein) oder OFF (Aus) blinken dann nicht mehr.

1. Brechen Sie die Timer-Einstellung ab

Drucken Sie die Taste TIMER so oft, bis die Zeitanzeige verschwindet.

Tipps:

Nach einem Batteriewechsel oder einem Stromausfall muss die Zeit neu eingestellt werden.

Je nachdem, in welcher Folge TIMER EIN oder TIMER AUS eingestellt wurde, kann das Gerät entweder gestartet-gestopt oder gestoppt-gestartet werden.

Gesunder Luftstrom

1. Drucken Sie , um zu beginnen

Stellen Sie eine komfortable Arbeitsumgebung ein.

1. Einstellen der gesunden Luftstromfunktion

Drucken Sie die Taste EXTRA, um Zusatzoptionen aufzurufen. Bei wiederholtem Drucken dieser Taste setzen sich die Lufthungsschlitze auf folgende drei Positionen; wahlen Sie die von Ihnen gewünschte Schwenkposition und drucken Sie dann die Taste CONFIRM CANCE

um sie zu bestätigten.

1.Abbrechen der gesunden Luftstromfungtion

Drucken Sie die Taste EXTRA, um Zusammenoptionen aufzurufen. Bei wiederholtem Drucken dieser Taste setzen sich die Lufungsschlitze erneut auf folgende drei Positionen; drucken Sie dann die Taste CONFIRM, um den Vorgang abzubrechen.

Hinweis: Richten Sie die Klappen nicht direkt mit der Hand aus. Andernfalls wird das Luftungsgitter nicht richtig Funktionieren Funktioniert das Luftungsgitter nicht richtig, stoppen Sie den Betrieb eine Minute lang und starten Sie hin dann wieder durch Einstellen mit der Fernbedienung. Hinweis:

1. Nach dem Einstellen der gesunden Luftstromfunktion ist das Positionsgitter fixiert.
2. Wahrend des Heizens sollenn Sie better die Betriebsart wahlen.
3. Wahrend des Kuhlens sollenn Sie better die Betriebsart wahlen.
4. Lassen Sie die Klimaanlage bei hoher Luftfeuchtigkeit langere Zeit zum Kühlen und Entfeuchten laufen, kann sich Kondenswasser am Luftungsgitter bilden.

Instandhaltung

Reinigung des Luftfilters

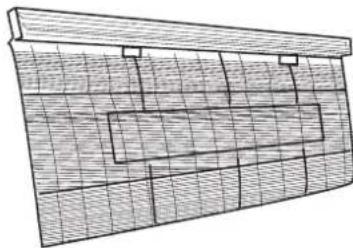

1. Die beiden Tasten auf den Filter drücken, bis ein "Klicken" zu vernehmen ist.
2. Die Filter nach obenziehen und aus dem Ansauggitter herausnehmer.
3. Die Filter reinigen. Den Staub mit einem Staubsauger absaugen oder die Filter mit Wasser spulen. Nach dem Spullen die Filter vollständig abtrocknen (nicht an der Sonne).
4. Die Filter wieder in das Ansauggitter einsetzen und die beiden Tasten auf den Filter drücken, bis ein "Klicken" zu vernehmen ist.

Reinigung des Innengerats

• Bei längerem Betrieb des Klimagerats kann sich im Gerät Staub ansammeln, der die Geräteleistung beeinträchtigt. Neben der normalen Reinigung und Pflege muss das Klimagerät auch regelmäß inspektioniert werden: Für{nahere Informationen wenden Sie sich an ein autorisiertes Kundendienstzentrum.
• Für die Reinigung des Gehäuses des Innengerats kein Wasser mit einer Temperatur von über 40^ , keine scheuernden Reinigungsmittel oder flüchtigen Stoffe, wie Benzol oder Lösungsmittel, verwenden.
• Der Gebrauch von Insektengift oder sonstigen feuergefährlichen Spravs ist unbedingt zu vermeiden.
• Wenn das Klimagerät für mehr als einen Monat nicht benutzt wird, muss es ca. einen halben Tag im Luftungsmodus betrieben werden, damit esinnen richtig trocknet.

Anleitung zur Fehlersuche

Die folgenden Erscheinungen sind keine Betriebsstörungen:

Geräusch von fließendem Wasser	Beim Einschalten des Klimagerats sind gelegentlich, wenn sich der Verdichter während des Betriebs einschalten oder ausschalten oder wenn das Klimagerät ausgeschaltet wird, Geräutsche von fließendem Wasser zu horen. Es handelt sich um den Kätemittelfluss in den Leitungen und nicht um eine Betriebsstörung.
Knackende Geräutsche	Dies ist auf die Ausdehnung bzw. das Zusammenziehen des Kunststoffs infolge der Temperaturveränderung zurückzuführen.
Geruchsbildung	Austritt von üben Gerüchen aus dem Innengerät. Diese Gerüche sind auf Zigarettenrauch oder Möbellacke im Zimmer zurückzuführen, die das Gerät aufnimmt und in Umlauf bringt.
Während des Betriebs tritt aus dem Innengerät Dunst aus.	Im Kühlbetrieb oder bei der Entfeuchtung tritt manchmal weiß denst aus dem Ausblasgitter des Innengerats aus. Dies ist auf das Kondenswasser zurückzuführen, das sich aufgrund der plötzlichen Temperaturänderung in der Luft gebildet hat.
Das Gerät schaltet während des Kühlbetriebs auf den Lüftungsmodus um.	Um zu vermeiden, dass sich am Wärmetauscher des Innengerats Reif bildet, schaltet das Gerät gelegentlich automatisch auf Lüfung um, keht jeder kurz darauf wieder zum Kühlbetrieb zurück.
Das Klimagerät schaltet sich nach dem Ausschalten nicht wieder ein.	Auch bei Drücken der entsprechenden Taste konnen Kühlbetrieb, Entfeuchtung oder Heizbetrieb nach dem Ausschalten des Klimagerats drei Minuten lang nicht eingeschaltet werden. Dies ist auf das Ansprechen der Schutzschaltung zurückzuführen. Drei Minuten lang abwarten.
Im Entfeuchtungsmodus erfolgt keine Luftverteilung bzw. die Lüfterdrehzahl kann nicht geändert werden.	Wenn die Raumtemperatur bei der Entfeuchtung zu stark absinkt, verringgert sich die Lüfterdrehzahl in regelmäßigen Abständen automatisch.
Das Außererat erzeugt im Heizbetrieb Wasser oder Dampf.	Dies tritt ein, wenn der Reif entfern wird, der sich am Außererät angesammelt hat (beim automatischen Abtaubetrieb).
Im Heizbetrieb lauft der Lüfter des Innengerats auch nach dem Ausschalten des Klimagerats weiter.	Um übermäßige Wärme abzubauen, lauft der Lüfter des Innengerats auch nach dem Ausschalten des Klimagerats für eine bestimmte Zeit weiter.

Bei einer Störmdellung oder bei Betriebsausfall handelt es sich möglichwerse nicht um einen Defekt, sondern um einen normalen Schutz des Geräts vor äußerten Einflüssen. Um den Betrieb wieder aufzunehmen, muss die Spannungsvorsorgung zum Gerät mindestens 3 Minuten lang ausgeschaltet und anschließend wieder eingeschaltet werden. Falls das Problem weiterhin besteht, den autorisierten technischen Kundendienst anfordem.

Vor Anforderung des Kundendienstesitte folgenden Kontrollen durchfuhren.

DAS KLIMAGERÄT SCHALTET SICH NICT EIN
Steh der Schalter stromaufwärts des Geräts auf ON?	Ist die Netzstromversorgung normal? Hat der magnetothermische Schutzschalter ausgelöst? Dies ist sehr gefährlich: Sofort die Stromzufahr unterbrechen und sich an den Händler wenden.

SCHLECHTE KÜHL- ODER HEIZLEISTUNG
Ist die Fernbedienung richtig eingestellt?	Ist der Luftfilter verschmutzt?	Ist der Luftstrom an den Ansaug- oder Ausblasgittern befindert?
Ist die waagrechte Luftleitlamelle nach oben gerichtet? (im Heizbetrieb)	Sind Türen oder Fenster geöffnet?

DIE KÜHLLEISTUNG IST ZU SCHWACH
Ist der Raum direktem Sonnenlicht ausgesetzt?	Gibt es im Raum "verborgene" Wärmequellen?	Ist der Raum überfüllt?
Im Heizbetrieb tritt kalte Luft aus. Befindet sich das Klimagerät in der Vorheizphase?

Wenn das Klimagerät auch nach diesen Kontrollen nicht einwandfrei Funktioniert oder wenn die folgenden Probleme auftreten, schalten Sieitte das Gerätsofar aus und wenden Sie sich an ihren Handlcr.

Die Schmelzssicherung oder der magnetothemische Schutzschalter losen haulig aus.
- Bildung von Kondensattropfen während des Betriebs im Kuhl- oder im Entfeuchtungsmodus.
- Auffälligkeiten beim Betrieb oder ungewöhnliche Gerausche.

Leistung im Heizbetrieb

• Dieses Klimagerät ist mit einer Wärmepumpe für den Heizbetrieb ausgerüstet. Mit thisem System wird die Wärme der Außenluft mit Hilfe des Kältemittels konzentriert, um den Innenaum zu beheizen. Die Heizleistung des Klimagerats verringgert sich daher bei sinkender Außentemperatur. Wenn die Heizleistung nicht mehr ausreicht, wird zusammen mit dem Klimagerät die Verwendung eines zusätzlichen Heizsystems empfohlen.
• Da das Wärmepumpen-Klimagerät den Innenaum mit zirkulierender Warmluft beheizt, kann es nach dem Einschalten des Geräts einige Zeit dauern, bis sich die Raumtemperatur erhöht.

Automatische mikroprozessorgesteuerte Abtaufunktion

• Wenn das Klimagerät bei niedriger Außentemperatur und hoher Luftfeuchtigkeit im Heizmodus betrieben wird, bildet sich am Außenerät Reif, der die Leistungen des Geräts verringgert.
• Um dieser Verringerung der Leistungen vorzubeugen, ist das Klimagerät mit einem automatischen mikroprozessorgesteuerten Abtausystem ausgerüstet. Wenn sich Reif bildet, schaltet sich das Klimagerät vorübergehend aus und es erfolgt ein kurzer Abtauvorgang (Dauer zwischen 7 und 12 Minuten). Der automatische Abtauvorgang wird durch das Blinken der Kontrollleuche für den Betrieb (OPER) signalisiert.

Fehlermeldung

• Wenn während des Betriebs des Klimagerats ein Fehler auftritt, beginnt die Kontrolleuche OPERATE zu blinken und es ertont ein Wamsignal.

Bei einem Betriebsausfall stoppt der Lüfter des Innengerats.

Ein Fehler im Innengerät wird nur von der Betriebs-LED des Fernempfängers angezeigt,

Ein Fehler im Außererat wird von der Timer-LED und der Betriebs-LED angezeigt, wobei die Timer-LED des Fernempfängers fur die Zehnerstelle und die Betriebs-LED fur die Einerstelle steht. Zuerst blinkt die Timer-LED und nach 2 Sekunden blinkt auch die Betriebs-LED. Nach Ablauf these Vorgangs beginnnt dieser Blinkablauf 4 Sekunden später erneut. Die Blinkzeit beim Außereratfehler beträgt +20. Zum Beispiel: Der Fehlercode fur das Außererat ist 2, davon sollte das Innengerät 22 aneigen. Demzufolge blinkt die Timer-LED zuerst

zweimal und blinkt die Betriebs-LED zweimal.

Ta: Umgebungstemperatursensor Tm: Spulentemperatursensor

Fehlercode (von Empfangs-Penal)		Fehlercode (von kabelgebundenen Controller)	Fehlercode (von Panel-Controller)	Fehlerbehebung	Mögliche Grüne
Blink-Zeit von Zeitnahme-LED (oder innen gedruckten Leiterplatte LED4 )	Blink-Zeit von Betriebs-LED(oder innen gedruckten Leiterplatte LED3 )
0	1	01	E1	Temperaturfühler Ta fehlerhalt	Sensor unterbrochen, oder defekt, oder an falscher Position oder Kurzschluss
0	2	02	E2	Temperaturfühler Te fehlerhalt	Sensor unterbrochen, oder defekt, oder an falscher Position oder Kurzschluss
0 4 04 F8 EEPROM Falsch	Fehlerhafte Inneneinheit der				Platine
0 7 07 E9 Abnormal Kommunikation				zwischen Innen- und Außererät	Falscher Anschluss oder die Drähte getrennt werden, oder falsche Einstellung der Adresse der Inneneinheit oder defektes Netzeil oder defekte Platine
0 8 keine		Fehlercodeanlage	E8 Abnormal Konmmunikation zwischen innen kabelgebundenen Controller und Innengerät der Platine;		Abnormal Kommunikation zwischen innen kabelgebundenen Controller und Innengerät der Platine;
0 12 0C E0 Entwasserung	ssystem abnorme Pumpemotor unterbrochen oder				an der falschen Position oder der Schwimmerschalter kaputt oder der Schwimmerschalter unterbrochen oder an der falschen Position
0	13	OD	EF	Nulldurchgangssigal falsch	Erkantas Nulldurchgangssigal falsch
0 16 10 F3 Innenmodus abnorme	Ander als Außererät - Modus
2 1 15 /Außererät abnorme					Siehe Fehlersuchesliste der Aufsorgeinheit
2 2 16 /Außererät abnorme
2 4 18 /Außererät abnorme
2 5 19 /Außererät abnorme
2 7 1B /Außererät abnorme
2 8 1C /Außererät abnorme
2 9 1D /Außererät abnorme
3 0 1E /Außererät abnorme
3 1 1F /Außererät abnorme
3 2 20 /Außererät abnorme
3 3 21 /Außererät abnorme
3 5 23 /Außererät abnorme
3 6 24 /Außererät abnorme
3 7 25 /Außererät abnorme
3 8 26 /Außererät abnorme
3 9 27 /Außererät abnorme
4 3 2B /Außererät abnorme
4 4 2C /Außererät abnorme
4 7 2F /Außererät abnorme
4 8 30 /Außererät abnorme
4 9 31 /Außererät abnorme
5 8 3A /Außererät abnorme
5 9 3B /Außererät abnorme
6 3 3F /Außererät abnorme
6 4 40 /Außererät abnorme
1. Für den Inneneinheitsausfall nur Betriebs-LED ON, Fern-Empfänger wird anziegen.2. Für den Aussensausfall, Zeitnahme- und Betriebs-LED wird anziegen. Zeitnahme-LED vom Fern-Empfänger liegt für Zehner und Betriebs-LED liegt für ein Platz. Zeitnahme-LED wird zunachst blinken, 2 Sekunden später Betriebs-LED wird auch blinken. Nachdem, das heisst 4 Sekunden später, sie blinken abwechselnd wieder. Blinkzeit ist gleich der Fehlercode vom Aussengerät plus 20. Zum Beispiel, Fehlercode von aussengerät ist 2, das Innogerät sollte 22 anziegen. Infolgedessen, Zeitnahme-LED wird erstens zweimal blinken, dann wird Betriebs-LED zweimal blinken.3. Fuer mehr Details über Außererätesfehler,itte siehe die Fehlerische-Liste des Außererätes

ACHTUNG

• Die Installation muss vom Handlcr oder von Fachpersonal durchgefuhrt werden. Versuchen Sie nicht, das Klimagerat auf eigene Faust zu installieren. Die unsachgemäß Installation kann zu Wasserleckagen, Stromschlagen oder Bränden führen.
• Es wird darauf hingewiesen, dass die Anlageninstallation fachgerecht erfolgen muss, damit die Geräte für die Instandhaltung direkt zugänglich sind. Der Gebrauch von Gerästen, Kränen usw. bei der Instandhaltung ist von der Garantie ausgenommen.

WARNHINWEISE

• Um Brandgefahr zu vermeiden, das Klimagerät nicht an Orten installieren, an denen feuergefährliche Gase austreten konnen.
• Einen Netztrennschalter installieren, um Stromschäge zu vermeiden.
  Das Erdungskabel anschlieben; den Erdungsdraht nicht an Gasleitungen, Wasserleitungen oder Telefonleitungen anschlieben.
• Den Kondensatschlauch richtig installieren, um Wasserleckagen zu vermeiden.
• Das Klimagerät muss ein eigenes Versorgungskabel haben.
• Darauf achten, dass die Oberfläche des Geräts nicht verkratzt wird.
• Dem Endkunden nach der Installation den Betrieb des Klimagerats erläutern.

Installationsort:

• Eine leicht zugängliche Position mit ausreichender Luftzirkulation.
  Die Position darf keinen Ölspritzem oder austretenden Dämpfen (Küche) ausgesetzt sein.
• Der Ort darf keiner salzhaltigen Luft ausgesetzt sein (am Meeresufer).
• Es dürfen keine korrosiven Gase (Thermalquellen) entstehen oder vorhanden sein.
• Es dürfen keine tatsächigen Spannungsschwankungen auftreten.
• Das Gerät muss welt weg von Fennseh-, Funk- oder anderen Geräten entfern't sein, die elektromagnetische Wellen oder Hochfrequenzwellen erzeugen.
• Das Gerausch und die vom Außererat abgegebene Warmluft dürfen die Nachbarn nicht belastigen.
• Der AufstellungsortarfimWinternicht von starkenSchneefallenbetroffensein.
• Es dürfen keine Hindemisse vorhanden sein, durch die die Luftansaug- und Ausblasgitter verstopt werden.
• Der Aufstellungsord muss für das Gewicht des Klimagerats geeignet sein, ohne Schwingungen oder zu starke Gerausche zu erzeugen.

Elektrische Anschlüsse:

• Für eine fachgerechte Installation mussen die Angaben in dieser Handbuch genau beachelt werden.
• Das Innengerät und das Außengerät mit den als Zubehör mitgelieferten Leitungen und Stromkabeln anschließen.
• Wenn das Netzkabel beschädigt ist, muss es durch den Kundendienst oder eine andere qualifizierte Person ausgewechselt werden.
• Die Verkabelung muss den örtlichen Vorschriften entsprechen.
• Das Netzkabel nicht abschreiben, kürzen oder verlangem und den Netzstecker nicht auswechseln.
• Keine Verlängungen verwenden.
• Den Netzstecker fest in die Steckdose stecken. Wenn die Steckdose locker ist, muss sie vor Installationsbeginn repariert werden.
• Das System erst mit Spannung versorgen, wenn der Installationsvorgang beendet ist.

Auswahldes Installationsorts

• Das Innengerät an einer kräftigen, schwingungsfreien Wand installieren. Das Gerät fest einbauen, sodass es nicht kippen oder herabfallen kann.
• Nicht an Orten installieren, an denen feuergefährliche Gase in der Nähe des Geräts austreten konnen.
• Das Gerät nicht in der Höhe von Wärmequellen oder an einem direkter Sonnenbestrahlung ausgesetzt den Ort installmenten.
• Kinder unter 10 Jahren dürfen sich dem Klimagerät nicht nahem.
  Die Luftansaug- und Luftastrittsgitter nicht verstopfen. Der Luftstrom muss im ganzen Raum ungehindert zirkulieren konnen.
• Das Innengerät an einer Stelle installieren, an der der Anschluss an das Außergerät sowie die Installation des Kondensatschlauchs problemlos vorgenommen werden können.
• Das Innengerät so installieren, dass der Luftfilter nicht für die Reinigung abgenommen werden kann.

Abmessungen für die Installation

Das folgende Zubehör ist optional:

Klebeband

Metallschelle mit Schrauben

Kondensatschlauch

Isoliermaterial

Dichtmasse

Lochabdeckung

Kunststoffklammer

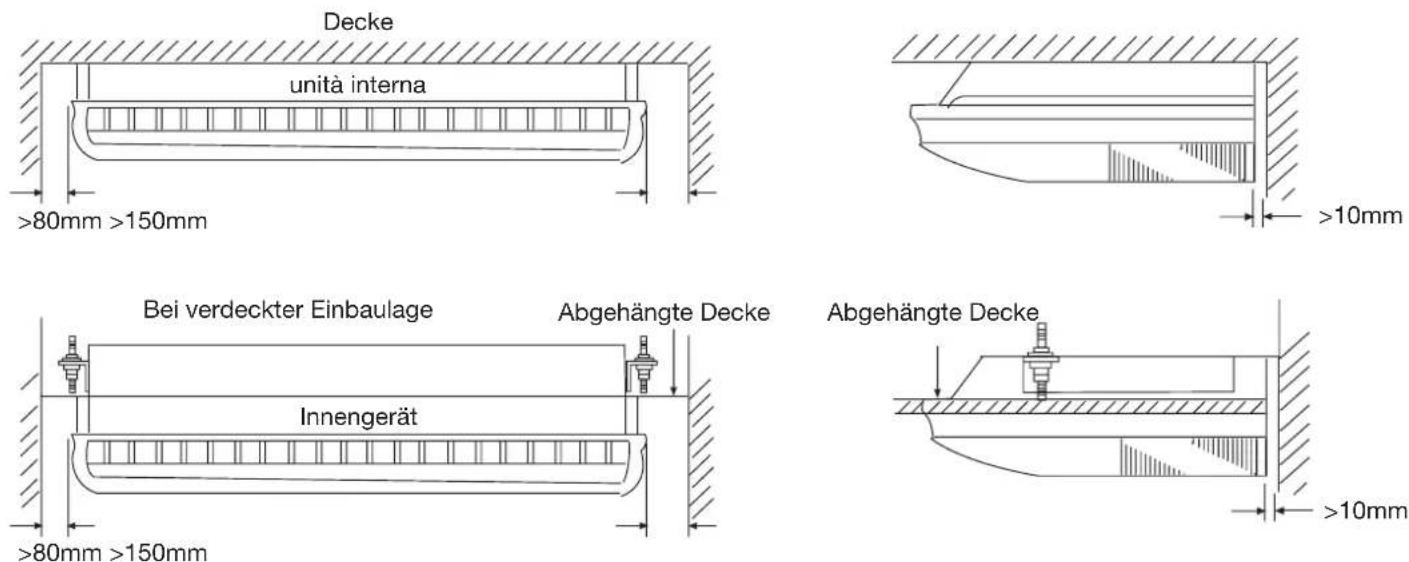

Abmessungen für die Installation

Bei der Installation des Innengerats den für die Instandhaltung erforderlichen Freiraum berücksichtigten (siehe nachfolgende Abbildungen).

Installation des Innengerats

Modell Flüssigkeitsende 0 Gasseende 0 Länge max. Höhenunterschied max.
AC28ES1ERA	9.52 mm	15.88mm	30 m	20m
AC36ES1ERA
AC48FS1ERA	9.52 mm	19.05mm	50 m	30 m
AC60FS1ERA

1. Entfermung des Luftansauggitters und der seitlichen Abdeckungen

1. Die Luftfilter entfern.
2. Die Luftansauggitter entfemen.
3. Die seitlichen Abdeckungen rechts und links abnehmer.

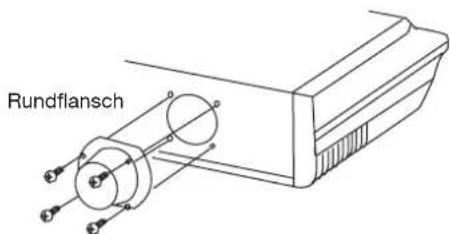

4. Dieses Klimagerat ist mit der optionalen Funktion "Luftaustausch" ausgerüstet. Für die Installation der entsprechenden Leitungen wird auf das Kapitel "Funktionsweise Luftautausch" verwiesen.

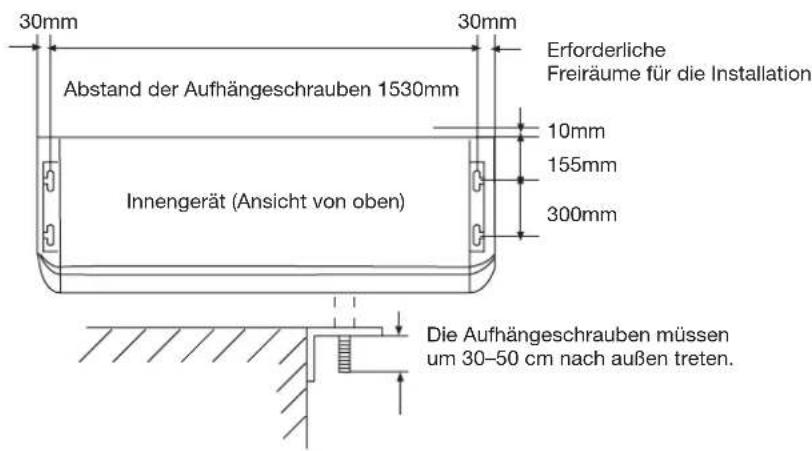

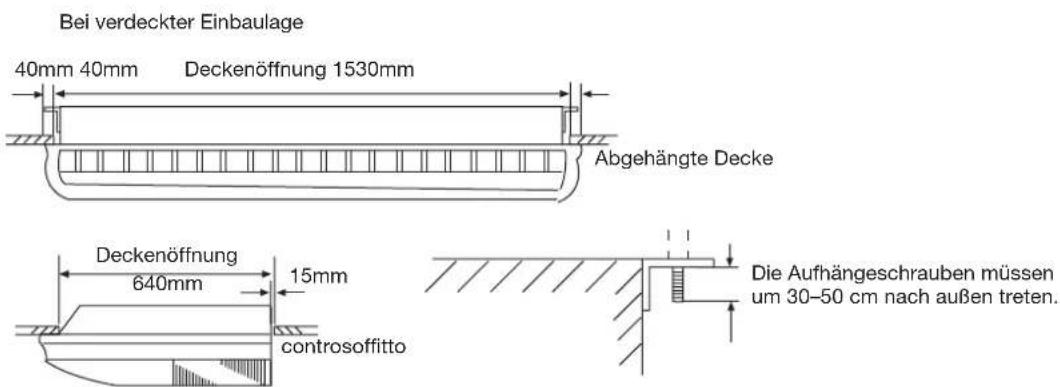

2. Positionieren der Aufhängeschrauben

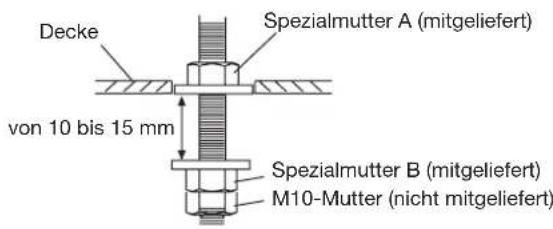

3. Aufbohren der Decke und Befestigung der Aufhängeschrauben

1. Bohrungen 25 mm an den Stellen ausführren, an denen die Aufhängeschrauben fixiert werden. (Die beiden Spezial muttem sind im Lieferumfang des Geräts enthalten. Die M10-Muttem sind nicht mitgeliefert).
2. Die Schrauben einsetzen und vorläufig die Spezialmuttem A und B sowie eine nomale M10-Mutter für jeder Schraube aufsetzen. Spezifikationen Schrauben von 980 bis 1470 N (100TO 150 kgf)

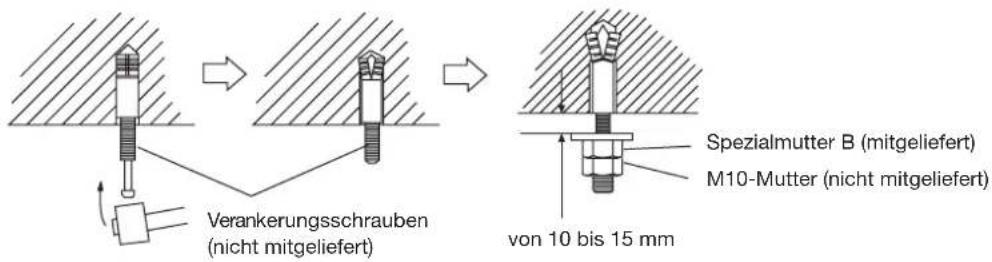

Be der Verwendung von Verankerungsschrauben

1. Bohrungen an den Stellen ausfuhren, an denen die Aufhängeschrauben fixiert werden (Achtung: Die Verankerungsschrauben sind nicht im Lieferumfang enthalten).
2. Die Schrauben einsetzen und vorläufig die Spezialmutter B (mitgeliefert) sowie eine M10-Mutter (nicht mitgeliefert) für jeder Schraube aufsetzen. Spezifikationen Verankierungsschrauben von 980 bis 1470 N (100TO 150 kgf)

4. Installation des Innengerats

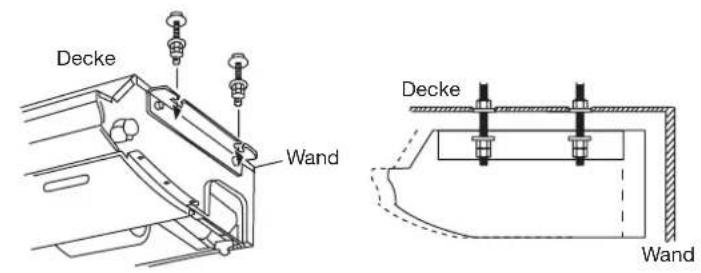

1. Das Gerät so anheben, dass die Aufhängeschrauben durch die entsprechenden seitlichen Öffnungen auf dem Gerät (vier Bohrlocher) treten und dann das Gerät nach hintenschieben.
2. Das Gerät befestigen und die Spezialschrauben B sowie die M10-Muttem festziehen. Sicherstellen, dass das Gerät gut befestigt ist und weder nach vorne noch nach hinten bewegt werden kann.

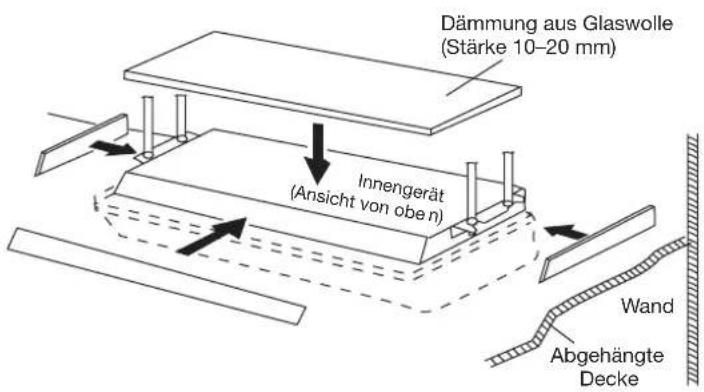

Bei verdackter Einbaulage

In thisem Fall das Gerät auf allen Seiten themisch isolieren, ansonsten kann sich Kondenswasser bilden.

ACHTUNG

Das Gerät perfect waagrecht einbauen, anderenfalls konnen Kondenswasserleckagen auftreten.

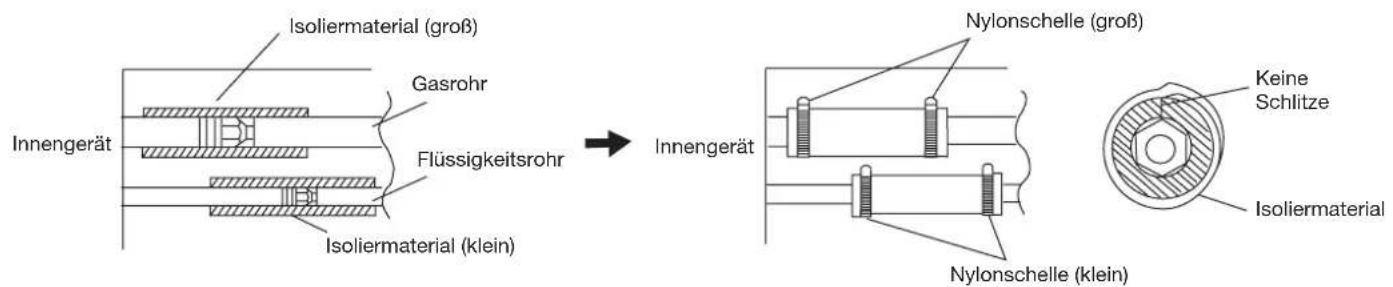

5. Thermische Isolierung der Kuhlmittelteilitungen

Nach dem sichergestellt wurde, dass keine Kühlgasleckagen vorliegen, beide Gas- und Flüssigkeitsrohre mit wärmeisolierendem Material umhulien. Dann die Enden mit Klebeband umwickeln, sodass eventuelle Schlitze abgedeckt werden. Das Isoliernmaterial schließlich von beiden Seiten mit Nylonschellen fixieren. Bei Verwendung eines zusätzlichen Rohrs ist这点es ebenso thermisch zu isolieren.

Installation des Kondensatschlauchs

• Den Kondensatschlauch mit einer Neigung nach unter von 1/50 bis 1/100 so installmenten, dass während des Verlaufs keine Erhebungen oder Mulden gebildet werden.
• Ein Polyvinylrohr (VP25) mit einem AuBendurchmesser von 38 mm verwenden.
• Bei der Installation des Rohrs darauf aufachten, dass kein Druck auf die Kondensatablauföhnung des Innengerats ausgeübt wird.

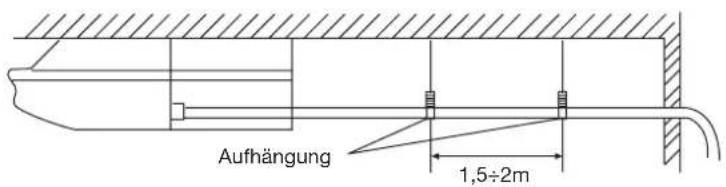

• Wenn das Rohr sehr lang ist, ein Aufhängesystem an der Decke einbauen.
• Das Rohr nicht mit Entlüftungen versehen.
• Das Anschlussrück für den Kondenswasserablauf im Inneren des Innengerats thermisch isolierten (mit einer Stärke > 8 mm).

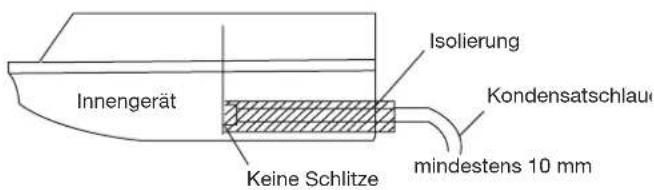

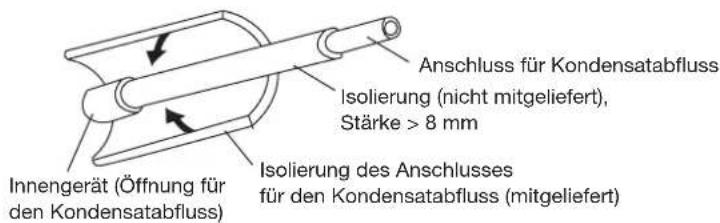

1. Isolierung des Anschlusses für den Kondensatabfluss

Das Isoliermaterial entsprechend zuschneiden und an den Anschluss anlegen.

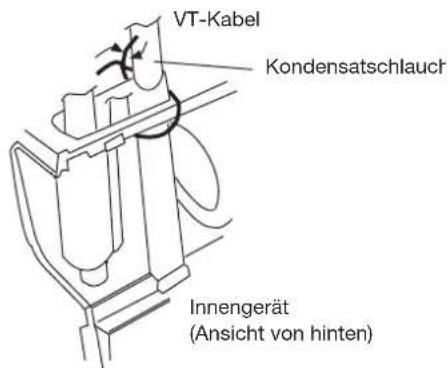

2. Wenn die Leitungen hinten rechts austreten

Den Kondensatschlauch zusammen mit dem VT-Kabel so fixieren, dass der Schlauch beim Heraustreten aus dem Innengerät die richtige Neigung aufweist.

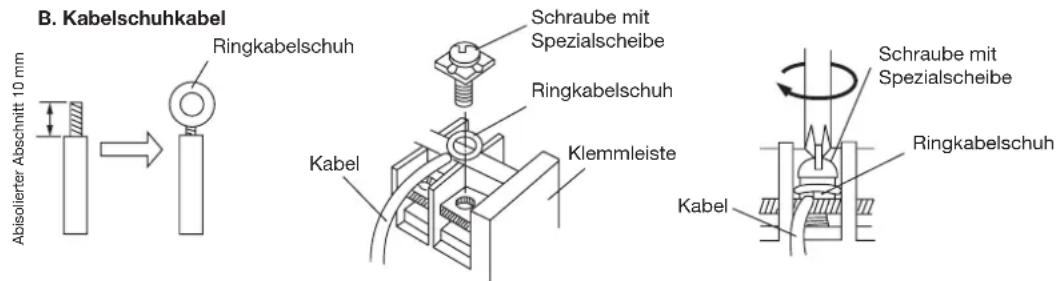

Anschluss der Kabel an die Klemmen

A Anschluss eines Volldrahtkabels (Abb. A)

(1) Das Kabel mit einem Drahtschneider oder einer passenden Zange abschreiben; auf einer Länge von ca. 25 mm die Isolierung des Volldrahtkabels entfern.
(2) Die Schraube an der Klemme mit einem Schraubenzieher entfern.
(3) Mit einer passenden Zange das Volldrahtkabel zu einem Ring für die Schraube der Klemme biegen.

B. Anschluss eines Kabelschuhkabels (Abb. B)

(1) Das Kabel mit einem Drahtschneider oder einer passenden Zange abschneiden; auf einer Länge von ca. 10 mm die Isolierung des Volldrahtkabels entfern.
(2) Die Schraube an der Klemme mit einem Schraubenzieher entfern.

Befestigung der Anschlusskabel und des Netzkabels an der Kabelklemme

Die Anschlusskabel Innengerät/Außererät und das Netzkabel durch den Isolierschlauch führen und laut Darstellung in der Abbildung mit der entsprechenden Kabelklemme befestigen. Als Isolierschlauch einen PVC-Schlauch VW-1 mit einer Stärke von 0,5 bis 1 mm verwenden.

Spezifikationen zur Elektrik

Die Abmessungen der elektrischen Drähte und der Schutzschaltung gemäß folgender Tabelle auswahlen: (Gesamtlänge der Drähte 20 m; Spanningsabfall: unter 2%)

Modell	Phase	Stromkreis		Abmessungen	Erdung
		Netzrennschalter	Magnetothermischer Schutzschalter	Netzkabel	Netzrennschalter	Fehlerstrom
AC28ES1ERA	1	40	30 6.0		40	30
AC36ES1ERA
AC48FS1ERA	1 30	4.0 10	30
AC60FS1ERA

ACHTUNG

• Beim Anschluss der Kabel des Innen- und Außergerats sicherstellen, dass die Nummern auf den Klemmleisten und die Farben der verschiedenen Drähte übereinstimmen. Ein unsachgemäßer Anschluss konnte die elektrischen Bauteile beschädigen.
• Das Kabel fest an der Klemmliste anschließen. Die unsachgemäß Installation kann zu Bränden führen.
  Die Isolierhülle des Anschlusskabels mit dem entspruchenden Kabelbinder fixieren. (Wenn die Isolierhülle beschädigt wird, konnen Fehlerströme auftreten.)
• Immer erden.
• Das Ger?t verfügbar eine falsche Temperaturkompensationseinstellung, stornieren Sie esitte bei bodenstehender Montage

Anschluss von Innengerat/AuBengerat

1. Den Kabelbinder entfern.
2. Das Ende des Anschlusskabels entsprechend dem nachfolgenden aufgeführten Stromlaufplan verlegen.
3. Das Ende des Anschlusskabels vollständig in die Klemmleisten einführen.
4. Das Anschlusskabel mit einem Kabelbinder fixieren.
5. Das Ende des Anschlusskabels vollständig mit der Schraube befestigen.

Stromlaufplan

• Die Klemmleiste befindet sich unter der rechten Seitenverkleidung.
  Stets eige Leitung mit enem angemessenen Schutzschalter fur die Stromversorgung des Klimagerats verwenden.
• Ein Netzrennschalter sowie einen angemessenen, für die besonderen Eigenschaften des Klimagerats geeigneten magnetothermischen Schutzschalter einbauern.
• Der Netzrennschalter muss auf einer permanenten Leitung eingebaut werden. Stets eine Schaltung mit Sicherungsautomat mit all-poliger Trennung der Leiter und einem Isolierabstand von mindestens 3 mm zwischen den Kontakten der einzelnen Pole verwenden.
  Die elektrische Anlage ist entsprechend den geltenden gesetzlichen Bestimmungen herzustellen, sodass der einwandfrei und sichere Betrieb des Klimagerats gewährleistet wird.
• Entsprechend den im Installationsland geltenden einschlagigen gesetzlichen Bestimmungen und Vorschriften einen Fehlerstromschutzschalter einbauen.
  Die Leistung der Stromversorgung muss so beschaffen sein, dass sie der elektrischen Ladung des Klimagerats und der anderen ein gesetzten Elektrogeräte entspricht. Wenn die Anschlussleistung der Netzstromversorgung nicht ausreichend ist, ist sie zu erhöhen.
• Bei Spannungsbannah und problemascher Inbetriebnahme des Klimagerats den Strombetreiber kontaktieren, um die Leistung der Anschlusspannung zu erhöhen.

Funktion “Luftaustausch” (optional)

1. Den vorperforierten Deckel für die Ansaugung der Außenluft auf der Rückseite des Gerats entsprechend der Darstellung in der Abbildung durchbrechen.

ACHTUNG

Beim Abnehmer der Stahlverkleidung darauf auf achten, dass keine internen Teile oder das Gehäuse des Innengerats beschädigt werden. Außen dem darauf auf achten, sich nicht an den Entgratungen zu verletzen.

1. Den runden Flansch (optional) an der Öffnung für die Ansaugung der Außenluft befestigen (siehe Abbildung).
2. Die Leitung an den runden Flansch anschließen.
3. Mit einem Kunststoffband und Klebeband abdichten, sodass eventuelle Schlitze abgedeckt werden.

Innengerät

• Funktionieren alle Tasten der Fermbedienung einwandfrei?
• Leuchten alle Kontrolleuchten am Innengerat ordnungsgemäß auf?
• Funktionieren die Luftleitlamellen einwandfrei?
• Erfolgdt der Kondensatablass ordnungsgemäß?

AuBengerat

• Ertönen während des Betriebs des Außergerats ungewöhnliche Gerausche oder liegen ungewöhnliche Schwingungen vor?
• Belastigen die vom Außergerät abgegebene Luft, das Kondenswasser oder das Geräusch die Nachbam?
• Liegen Gasleckagen am Außergerät vor?

Der Installateur muss dem Benutzer unter Zuhlfenahme der beiliegenden Gebrauchsanweisung alle Informationen fur Folgendes liefern:

1) Ein- und Ausschalten des Klimagerats, Auswahl der Betriebsarten, Einstellung von Temperatur und Timer, Ausrichtung des Luftstroms und sonstige über die Fembedienung gesteuerte Funktionen.
2) Entfemung und Reinigung des Luftfilters; Bewegung der Luftleitlamellen
3) Übergabe der Anweisungen für Betrieb und Installation

Haier
