Produkttyp	Schneeschaufel
Marke	Black Diamond
Modell	Recon BT
Material des Schaufelblatts	Aluminium
Material des Stiels	Teleskop-Aluminium
Stieltyp	Teleskopisch mit Federbolzen
Griff	T-förmig (ermöglicht Nutzung mit Fäustlingen, Handschuhen oder bloßen Händen)
Schaufelboden	Flach für Schneedeckenanalyse
Schaufelkante	Scharf für effizientes Räumen
Verwendungszweck	Schneeräumung, Schneedeckenanalyse
Montage	Schnell: Bolzen drücken und Stiel ziehen
Wartung	Nach Kontakt mit Salz reinigen, Silikon auf Bolzen sprühen, vor/nach Gebrauch prüfen
Vorsichtsmaßnahmen	Nicht als Hammer verwenden, nicht volle Schaufel schweren Schnee heben, Kraft bei hartem Schnee mäßigen
Garantie	1 Jahr auf Material- und Herstellungsfehler
Enthaltenes Zubehör	Integrierter Teleskopstiel (je nach Version)

Häufig gestellte Fragen - Recon BT Black Diamond

Wie entfalte ich die Schaufel Deploy 3 oder Deploy 7?

Drücken Sie den Bolzen (A) und ziehen Sie dann den integrierten Teleskopstiel (B) heraus, um im Notfall einsatzbereit zu sein.

Wie falte ich die Deploy-Schaufel zusammen?

Drücken Sie den Bolzen (A) und schieben Sie den integrierten Teleskopstiel (B) in das Schaufelblatt.

Wie montiere ich die Transfer-Schaufel?

Montieren Sie den Stiel am Schaufelblatt, indem Sie auf die Bolzen (A) drücken, und setzen Sie dann den Griff in das Schaufelblatt (B) ein, bis die Bolzen einrasten. Verlängern Sie den Stiel nach Bedarf.

Wie demontiere ich den Stiel der Transfer-Schaufel?

Drücken Sie den Bolzen und ziehen Sie den Stiel, um ihn aus dem Schaufelblatt zu entfernen.

Wie montiere ich die Evac-Schaufel im Spitzhackenmodus?

Drehen Sie den Stiel um 180 Grad, bevor Sie ihn in das Schaufelblatt einsetzen (Abbildung 5).

Wie entfalte ich die Evac-Schaufel vollständig?

Halten Sie das Schaufelblatt mit einer Hand und drücken Sie gleichzeitig mit der anderen auf den oberen Bolzen. Schieben Sie den oberen Teil des Stiels, bis der obere Bolzen vollständig einrastet (Abbildung 6).

Wie warte ich die Federbolzen?

Sprühen Sie regelmäßig Silikon auf die Bolzen, damit sie frostbeständig bleiben.

Was tun, wenn das System schwergängig ist?

Ent- und zusammenfalten Sie die Schaufel mehrmals hintereinander, reinigen Sie den Stiel, die Federbolzen und die Schaufelspitze, um die Leichtgängigkeit wiederherzustellen.

Welche Vorsichtsmaßnahmen sind zu beachten?

Verwenden Sie die Schaufel nicht als Hammer, heben Sie keine volle Schaufel schweren Schnee, mäßigen Sie die Kraft bei Arbeiten auf hartem Schnee oder Eis.

Wie lange beträgt die Garantiezeit?

Die Garantie beträgt ein Jahr ab Kaufdatum für den Erstkäufer und deckt Material- und Herstellungsfehler ab.

BEDIENUNGSANLEITUNG Recon BT Black Diamond

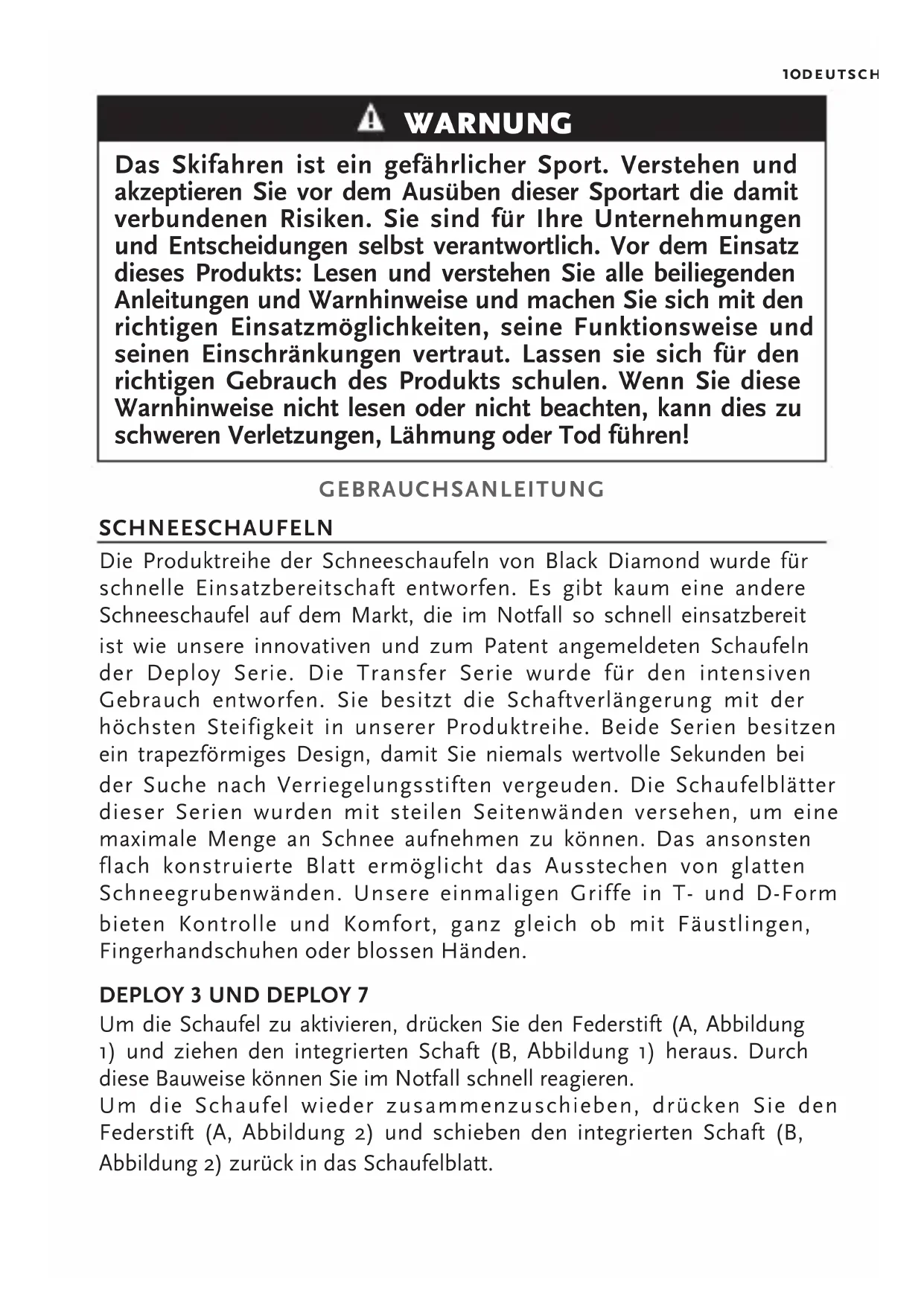

Das Skifahren ist ein gefährlicher Sport. Verstehen und akzeptieren Sie vor dem Ausüben dieser Sportart die damit verbundenen Risiken. Sie sind für ihre Unternehmensungen und Entscheidungen selbst verantwortlich. Vor dem Einsatz these Produkte: Lesen und verstehen Sie alle beiliegenden Anleitungen und Warnhinweise und machen Sie sich mit den wichtigen Einsatzmöglichkeiten, seine Funktionsweise und seinen Einschränkungen vertraut. Lassen sie sich für den wichtigen Gebrauch des Produkts schulen. Wenn Sie diese Warnhinweise nicht lesen oder nicht beachten, kann dies zu schweren Verletzungen, Lähmung oder Tod führen!

GEBRAUCHSANLEITUNG

SCHNEESCHAUFELN

Die Produktreihe der Schneeschaufeln von Black Diamond wurde für schnelle Einsatzbereitschaft entworfen. Es gibt kaum eine andere Schneeschaufel auf dem Markt, die im Notfall so Schnell einsatzbereit ist wie unsere innovativen und zum Patent angemeldeten Schaufeln der Deploy Serie. Die Transfer Serie wurde für den intensiven Gebrauch entworfen. Sie besitzt die Schaftveränderung mit der hochsten Steigkeit in unserer Produktreihe. Beide Serien besitzen ein trapezformiges Design, damit Sie niemals wertvolle Sekunden bei deruche nach Verriegelungsstiften vergeufen. Die Schaufelblätter dieser Serien wurden mit steilen Seitenwänden versehen, um eine maximale Menge an Schnee aufnehmen zu konnen. Das ansonsten flach konstruierte Blatt ermöglich das Ausstehen von glatten Schneegrubenwänden. Unsere einmaligen Griffe in T- und D-Form bieten Kontrolle und Komfort, ganz gleich ob mit Fäustlingen, Fingerhandschuhen oder blossen Handen.

DEPLOY 3 UND DEPLOY 7

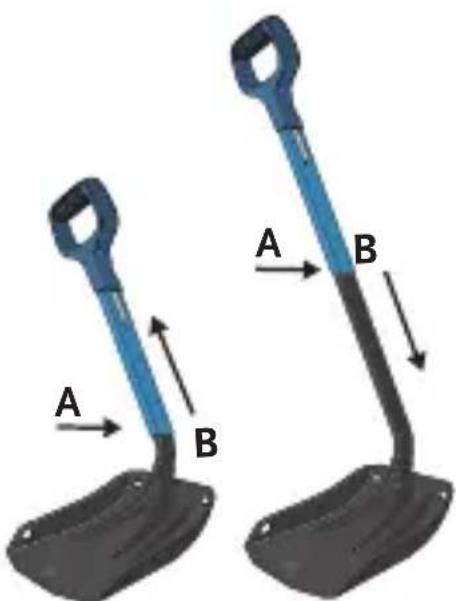

Um die Schaufel zu aktivieren, drücken Sie den Federstift (A, Abbildung 1) undziehen den integrierten Schaft (B, Abbildung 1)hereaus. Durch diese Bauweise konnen Sie im Notfall schnell reagieren.

Um die Schaufel wieder zusammenzuschieben, drücken Sie den Federstift (A, Abbildung 2) und schieben den integrierten Schaft (B, Abbildung 2) darüber in das Schaufelblatt.

ABBILDUNG 2—DEPLOYABBILI

Befestigen Sie den Schaft am Schaufelblatt, indem Sie die Federstiffe drucken (A, Abbildung 3) und setzen Sie den Griff in das

ABBILDUNG 3-TRANSFER

Schaufelblatt ein (B, Abbildung 3), bis die Federstiffe einrasten. Ziehen Sie den Griff weiter hinaus, um tiefer graben zu konnen.

Um den Schaft vom Schaufelblatt zu trennen, drücken Sie den Federstift undziehen den Schaft hereus.

ABBILDUNG 4—EVAC7

EVAC SHOVEL

Drucken Sie den Federstift, während Sie den Schaffelblatt einsetzen (Abbildung 4). Schieben Sie den Schaft hinein, bis der Federstift vollständig am Schaufelblatt einrastet. Für den Umbau als Hacke drehen Sie den Schaff um 180 Grad, bevor Sie in das Schaufelblatt einsetzen (Abbildung 5).

Um die Schaufel vollständig auseinander zuziehen, erhnen Sie das Schaufelblatt in eine Hand und drücken Sie den oberen Federstift mit der anderen Hand. Ziehen Sie am blauen oberen Schaft, bis der obere Federstift bei voller Länge einrastet (Abbildung 6).

Um den Schaft vom Schaufelblatt zu trennen,

ABBILDUNG 5—EVAC 9

drücken Sie den unteren Federstift undziehen den Schaft nach oben vom Schaufelblatt weg heraus. Für ein noch besseres Packmasschieben Sie

den Schaft vollständig zusammen, indem Sie den oberen Federstift drücken und den oberen Schaft zur Krümmung im unteren Schaft hinschieben.

REINIGUNG UND PFLEGE

Achten Sie bei hartem Schnee oder Eis daraufuf, das Schaufelblatt nicht zu verbiegen.
Hebeln Sie niemals ein Schaufelblatt mit vollem und verdichteten Schnee, da Sie hierbei das Schaufelblatt und/oder den Schaft beschädigen konnen.
Verwenden Sie die Schaufel niemals als Hammer.
Wenn das zusammen- und auseinanderschieben schwergängig wird, wiederholen Sie den Vorgang mehrere Male und saubern Sie damit Schaft, Federstiffe und Hosel, um das Problem zu beheben.
Sprühen Sie die Federstiffe regelmässig mit Silikon ein, um ein Festfrieren zu verhindern.
Wenn ihre Schaufel mit Salz in Berührung gekommen ist, waschen Sie sie mit frischem Wasser und halten Sie sie vor der Aufbewährung trocknen.
Überprüfen Sie ihre Schaufel vor und nach jedem Einsatz und sondern Sie sie aus, wenn sie beschädigt wurde.

ABBILDUNG 6—EVAC 7

BEGRENZTE GEWÄHRLEISTUNG

Wir gewährleisten dem ursprünglichen Käufer, der das Produkt aus dem Einzelhandel erworben hat (Käufer) für ein Jahr ab Kaufdatum, dass unsere Produkte (Produkte) frei von Defekten an Material und Ausführungssqualität sind. Die Garantie für unsere Stirnlampen beträgt drei Jahre ab Kaufdatum. Entdeckt der Käufer einen Defekt, sollte der Käufer das Produkt unverzüglich an das Geschäft, in dem es erworben wurde, zurückgeben und keinesfalls weiterverwenden. Sollte dieser nicht möglich sein, sollte der Käufer das Produkt unverzüglich an die angegebene Adresse schicken. Das Produkt wird nach unserem Ermessen entweder repariert oder ersetzt. Dies ist der gemäß dieser Garantie gültige Haftungsumfang. Nach Ablauf der gültigen Garantiefrist wird jegliche Haftung ausgeschlossen. Wir behalten uns das Recht vor, für alle Gewährleistungsansprüche einen Kaufnachweis anzufordern.

Gewährleistungsausschluss:

Wir bieten keine Garantie gegen normale Abnutzung und Verschleiss unserer Produkte (z. B. jegliche Abnutzung von Skikanten, Schuhsohlen usw.). Bei unerlaubten Veränderungen, unsachgemäßer Verwendung und Wartung sowie bei Unfällen, Missbrauch, Vernachlässigung, Beschädigung oder wenn das Produkt zu einem Zweck verwendet wird, für den es nicht entwickelt wurde, ist jegliche Haftung ausgeschlossen. Gemass dieser Gewährleistung haben Sie bestimmte Rechte, die je nach Land, Staat oder Provinz variieren können. Über die in dieser Gewährleistung ausdrücklich aufgeführte Haftung hinaus übernehmen wir keine Haftung für direkte, indirekte, zufällige oder sonstige Schäden und Folgeschäden, die aus oder aufgrund der Verwendung unserer Produkte entstehen. Diese Gewährleistung gilt anstelle aller anderen Gewährleistungen, ausdrücklich oder stillschweigend, einschlüsslich aber nicht begrenzt auf die implizierte Gewährleistung für die Handelsüblichkeit oder die Verwendungsfähigkeit für einen bestimmten Zweck. (Einige Länder, Staaten oder Provinzen lessen den Ausschluss oder die Beschrankung der Haftung für direkte, indirekte, zufällige oder sonstige Schäden und Folgeschäden nicht zu, so dass die obengenannten Ausschlussklauseln für Sie möglicherweise nicht oder nicht in vollem Umfang zutreffen.)
