Tipo di prodotto	Pala da neve
Marca	Black Diamond
Modello	Recon BT
Materiale della pala	Alluminio
Materiale del manico	Alluminio telescopico
Tipo di manico	Telescopico con perni a molla
Impugnatura	A forma di T&D (consente l'uso con muffole, guanti o mani nude)
Fondo della pala	Piatto per analisi del manto nevoso
Bordo della pala	Tagliente per sgombero efficace
Uso previsto	Sgombero neve, analisi del manto nevoso
Montaggio	Rapido: premere il perno e tirare il manico
Manutenzione	Pulire dopo contatto con sale, spruzzare silicone sui perni, ispezionare prima/dopo l'uso
Precauzioni	Non usare come martello, non palare neve pesante a pala piena, moderare la forza su neve dura
Garanzia	1 anno contro difetti di materiale e fabbricazione
Accessori inclusi	Manico telescopico integrato (a seconda della versione)

Domande frequenti - Recon BT Black Diamond

Come aprire la pala Deploy 3 o Deploy 7?

Premere il perno (A) e tirare il manico telescopico integrato (B) per essere pronti a intervenire in caso di emergenza.

Come richiudere la pala Deploy?

Premere il perno (A) e spingere per far rientrare il manico telescopico integrato (B) nella pala.

Come assemblare la pala Transfer?

Montare il manico sulla pala premendo i perni (A), quindi inserire l'impugnatura nella pala (B) finché i perni non si fissano. Allungare il manico secondo necessità.

Come smontare il manico della pala Transfer?

Premere il perno e tirare il manico per farlo uscire dalla pala.

Come montare la pala Evac in modalità piccone?

Ruotare il manico di 180 gradi prima di inserirlo nella pala (Figura 5).

Come aprire completamente la pala Evac?

Afferrare la pala con una mano mentre si preme il perno superiore con l'altra. Far scorrere la parte superiore del manico finché il perno superiore non si fissa completamente (Figura 6).

Come mantenere i perni a molla?

Spruzzare regolarmente silicone sui perni affinché resistano al gelo.

Cosa fare se il sistema scorre con difficoltà?

Aprire e richiudere la pala più volte di seguito, pulire il manico, i perni a molla e l'estremità della pala per ritrovare la scorrevolezza.

Quali sono le precauzioni d'uso?

Non usare la pala come martello, non palare una pala piena di neve pesante, moderare la forza durante il lavoro su neve dura o ghiaccio.

Qual è la durata della garanzia?

La garanzia è di un anno dalla data di acquisto per l'Acquirente originale, contro difetti di materiale e fabbricazione.

MANUALE UTENTE Recon BT Black Diamond

Sciare è un'attività pericolosa. É utile capire ed accettare i rischi insiti in tale pratica prima di parteciparvi. Sei responsabile delle tue azioni e decisioni. Prima di utilizzare il prodotto, leggere e capire tutte le istruzioni e avventenze allegate, acquistare dimestichezza con le caratteristiche del prodotto, le sue capacità e limiti; ti consigliamo di esercitarti molto nell'utilizzo di但这a attrezzatura. Errori nellalettura e nel rispetto di quanto affermato in但这a avventenza più risultare in grave incidente, paralisi o morte!

INSTRUZIONI PER L'USO

PALE DA NEVE

La linea di pale da neve Black Diamond è stata progettata per la massima velocità efacilityà d'uso. Nessun'altra pala da neve sul mercato ti permette di reagire in caso di emergenzaosi velocamente come la nostra innovativaserie in attesa di brevetto Deploy. Progettata per scavi importanti, la series Transfer garantisce la massima estensione rigida possibile di tutte la nostra linea di pale. Entrambe le series sono caratterizzate da un design trapezoidale in modo tale da evitare sprechi di tempo per cercare i fori delle spine elastiche da chiudere. Inoltre le due series sono dotate di benne verticali, ripide per un elevato carico di neve e di un design flat sul fondo ideale per uno scavo piu' piatto e verticale delle pareti di un buco in caso di analisi stratografica del mondo nevoso. La nostra impugnatura "T & D" garantisce il giusto comfort e controllo della pala, sia che si utilizzato moffole o quanti o siate a mani nude.

DEPLOY 3 E DEPLOY 7

Perutilizzarle, premere la spina elastica (A, Figura 1) e allungare la sezione integrata (B, Figura 1) per una risposta immediata in caso di emergenza.

ILLUSTRAZIONE 2-COLLAPSE

Per richiuderla, premere la spina (A, Figura 2) e spingere il manico (B, Figura 2) di nuovo nella benna.

Agganciare il manico alla benna premendo le spine (A, Figura 3) e inseire poi la sezione

dell'impugnatura (B, Figura 3) sono a che le spine elastiche non scattano. In caso di scavi profondi, allungare la parte dell'impugnatura sono alla lunghezza desiderata.

Per rimuovere il manico alla benna, premere la spina e tirare fuori la sezione.

PALA EVAC

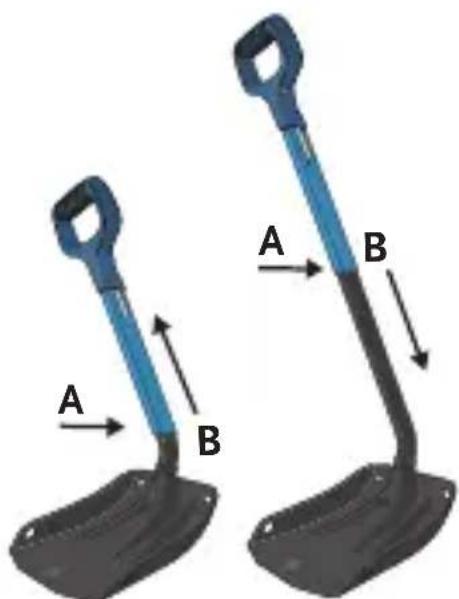

Premere la spina elastica nelle manico nella benna (Figura 4). Inserire il manico fino a che la spina elastica scatti completamente e blocchi la sezione nella benna. Per assempiarla in modalita' Hoe, ruotare il manico di 180^ grade prima di inserirlo nella benna (Figura 5).

Per allungare completamente la pala, afferrare la benna con una mano premendo la spina piu' alla con l'altra mano. Far scorrere la sezione blu superiore fino a che la spina piu' alta scatti e si blocchi alla massima lunghezza possibile (Figura 6).

Per togliere il manico alla benna, premere la spina piu' Bassa e tirare verso l'alto in direzione contraria rispetto alla benna. Per una magiore comprimibilita', compattate l'insieme del manico premendo la spina piu' alta quando fate scorrere la sezione superiore verso la benna per infilarla nella sezione inferiore.

ILLUSTRAZIONE 3-TRANSFER

ILLUSTRAZIONE 4-EVAC 7

ILLUSTRAZIONE 5—EVAC 9

ILLUSTRAZIONE 6-EVAC7

CURA E MANUTENZIONE

Quando spaccate neve dura o ghiaccio dosate la forza; la benna potrebbe piegarsi.
Non fare mai leva se la benna della pala è carica di neve pesante in quanto la benna o il manico potrebbero danneggiarsi.
Nonutilizzaremai lapalacome se fosse un martello.
Se lo scorrimento del tubo diventa dificoltoso, ruotare la pala piu' volte, pulire il manico, le spine elastiche e l'interno del tubo per tornare ad avere uno scorrimento lineare.
Spruzzare periodicamente le spine elastiche con del silicone per evitarne il congelamento durante l'uso.
Se la pala entra in contatto con del sale, sciacqua la con acqua fresca e asciugarla prima di riporla.
Controllare la propria pala prima e dopo agli utilizzato e cesserne l'utilizzo se è stata danneggiata.

GARANZIA LIMITATA

Garantiamo per un anno alla data di acquisito e solo nei confronti di un originale acquirente, che i nostri prodotti sono esenti da difetti nel materiale e nella lavorazione. Per le frontali la nostra garanzia è di 3 anni. Se l'acquirente scopre un difetto, deve spedire il prodotto al luogo d'acquisto. Nel caso ciò non sia possibile, rispedisci a moi il prodotto all'indirizzo fornito. Il prodotto sare riparato e sostituito a notre discrezione. Questa è l'estensione della nostra responsabilità nell'ambito di quello tipo di garanzia, e dopo il termine del periodo di applicazione della garanzia,但这a responsabilità si esaurisce. Ci riserviamo il diritto di richiedere prove dell'acquisto per tutte le richieste di garanzia.

Escludioni di Garanzia:

Non garantiamo i nostri prodotti per quanto riguarda il normale logorio (tagli nelle lamine e abrasioni, logorio delle suole esteriori, etc...). modifiche o alterazioni non autorizzate, utilizzo impropriro, impropriaria manutenzione, incidenti, negligenza, danni, o se il prodotto è usilizzato per fini per i quali non è stato progettato. Questa garanzia fornisce il cliente di specifici diritti legali; inoltre egli può essere soggetti ad altri diritti che variano da stato a stato. Eccetto i casi citati in tale garanzia, la Black Diamond non è responsabile per danni diretti, indiretti, accidentali

o di altri tipo derivanti dall'utilizzo del prodotto. Questa garanzia sostituisce tutte le altre garanzie, implicite o esplicite, incluse, ma non limitate a, implicite garanzie di commerciamilità o idoneità per scopi particolari (alcuni stati non permettono l'escludione o limitazione di danni incidentali/consequenziali oppure permittedono limitazioni alla durata di una garanzia implicita. In tutti questi casi le sovracitate esclusioni non sono valide.)

ATENCLON

ILLUSTRAZIONE 4—EVAC 7

ILLUSTRAZIONE 5—EVAC 9

ILUSTRACION 6—EVAC 7
