BEDIENUNGSANLEITUNG LIFE E66314 (MD 84954) MEDION

3 von 124 Inhaltsverzeichnis

6. Gerät auspacken und montieren/aufstellen............................................ 15

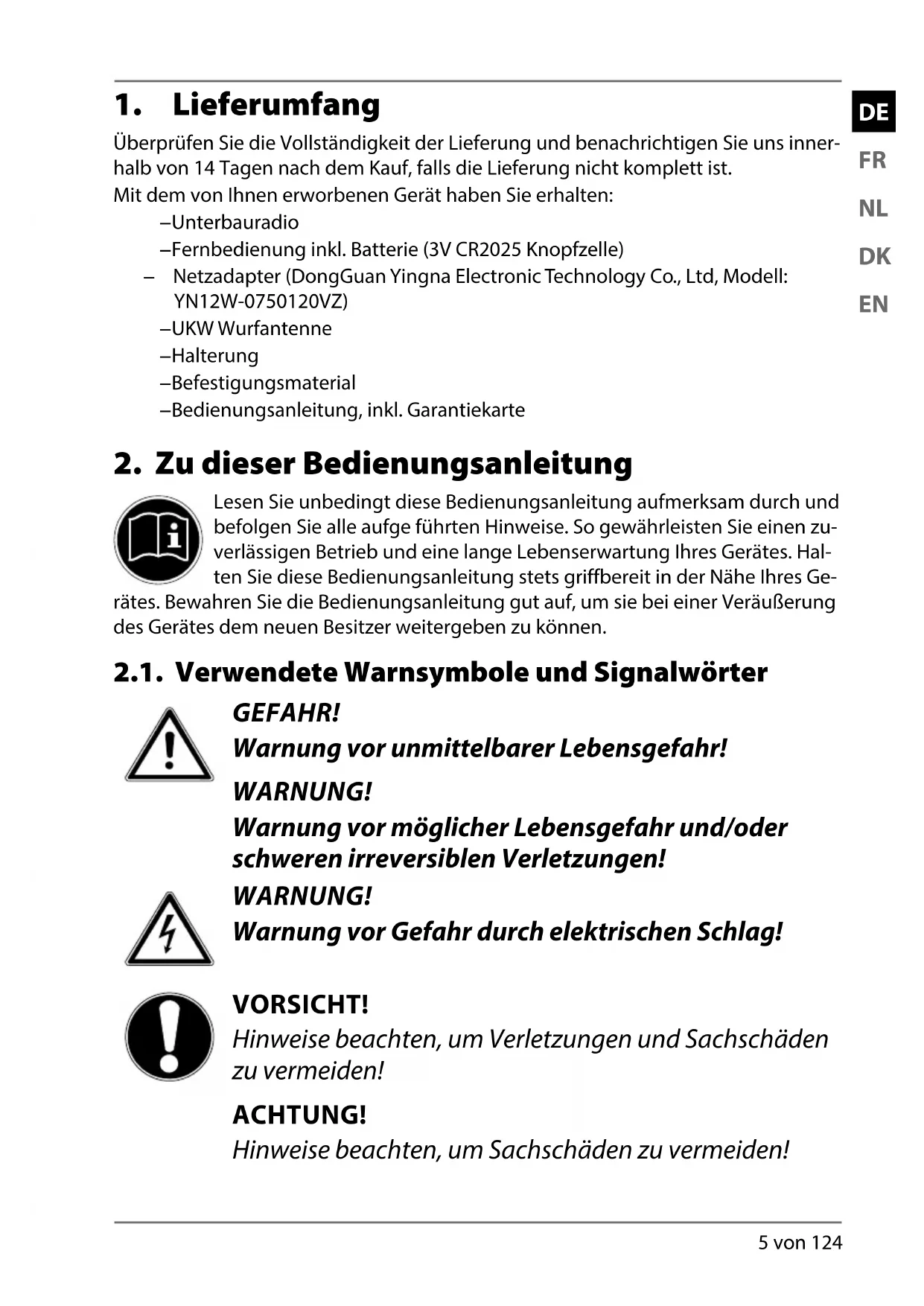

Überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns inner- halb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Gerät haben Sie erhalten: − Unterbauradio − Fernbedienung inkl. Batterie (3V CR2025 Knopfzelle) − Netzadapter (DongGuan Yingna Electronic Technology Co., Ltd, Modell: YN12W-0750120VZ) − UKW Wurfantenne − Halterung − Befestigungsmaterial − Bedienungsanleitung, inkl. Garantiekarte

2. Zu dieser Bedienungsanleitung

Lesen Sie unbedingt diese Bedienungsanleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So gewährleisten Sie einen zu- verlässigen Betrieb und eine lange Lebenserwartung Ihres Gerätes. Hal- ten Sie diese Bedienungsanleitung stets griffbereit in der Nähe Ihres Ge- rätes. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des Gerätes dem neuen Besitzer weitergeben zu können. 2.1. Verwendete Warnsymbole und Signalwörter GEFAHR! Warnung vor unmittelbarer Lebensgefahr! WARNUNG! Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen! WARNUNG! Warnung vor Gefahr durch elektrischen Schlag! VORSICHT! Hinweise beachten, um Verletzungen und Sachschäden zu vermeiden! ACHTUNG! Hinweise beachten, um Sachschäden zu vermeiden! 84954 MULI eCommerce Content Final REV2.indb 584954 MULI eCommerce Content Final REV2.indb 5 09.07.2015 08:51:2309.07.2015 08:51:236 von 124 HINWEIS! Weiterführende Informationen für den Gebrauch des Gerätes! HINWEIS! Hinweise in der Bedienungsanleitung beachten!

• Aufzählungszeichen Auszuführende Handlungsanweisungen

3. Bestimmungsgemäßer Gebrauch

Das Gerät dient zur Wiedergabe von Radiosendungen, zur Uhr- zeitanzeige und verfügt außerdem über eine Sleep-Timer- , Ti- mer- und Alarm-Funktion. Benutzen Sie das Gerät zu keinem an- deren Zweck. Das Gerät ist nur für den privaten und nicht für den industriel- len/kommerziellen Gebrauch bestimmt. Bitte beachten Sie, dass im Falle des nicht bestimmungsgemä- ßen Gebrauchs die Haftung erlischt:

• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelie- ferten Zusatzgeräte.

• Verwenden Sie nur von uns gelieferte oder genehmigte Er- satz- und Zubehörteile.

• Beachten Sie alle Informationen in dieser Bedienungsanlei- tung, insbesondere die Sicherheitshinweise. Jede andere Be- dienung gilt als nicht bestimmungsgemäß und kann zu Per- sonen- oder Sachschäden führen.

• Benutzen Sie das Gerät nicht in explosionsgefährdeten Berei- chen. Hierzu zählen z. B. Tankanlagen, Kraftstofflagerbereiche oder Bereiche, in denen Lösungsmittel verarbeitet werden. Auch in Bereichen mit teilchenbelasteter Luft (z.B. Mehl- oder Holzstaub) darf dieses Gerät nicht verwendet werden. 84954 MULI eCommerce Content Final REV2.indb 684954 MULI eCommerce Content Final REV2.indb 6 09.07.2015 08:51:2309.07.2015 08:51:23DE

• Setzen Sie das Gerät keinen extremen Bedingungen aus, es ist nur für den Gebrauch in Innenräumen. Zu vermeiden sind: − Hohe Luftfeuchtigkeit oder Nässe − Extrem hohe oder tiefe Temperaturen − Direkte Sonneneinstrahlung − Offenes Feuer

4. Sicherheitshinweise

GEFAHR Es besteht Erstickungsgefahr durch Verpackungsfoli- en!

• Halten Sie daher die Verpackungsfolien von Kindern fern. WARNUNG Verletzungsgefahr durch unsachgemäße Behandlung

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (ein- schließlich Kinder) mit eingeschränkten physischen, senso- rischen, oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person be- aufsichtigt oder erhielten von Ihnen Anweisungen, wie das Gerät zu benutzen ist.

• Lassen Sie Kinder nicht unbeaufsichtigt an elektrischen Gerä- ten spielen. Kinder können mögliche Gefahren nicht immer richtig erkennen. 4.1. Gerät sicher montieren ACHTUNG Geräteschaden durch unsachgemäße Behandlung

• Warten Sie mit dem Anschluss des Netzteils, wenn das Ge- rät von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umstän- 84954 MULI eCommerce Content Final REV2.indb 784954 MULI eCommerce Content Final REV2.indb 7 09.07.2015 08:51:2309.07.2015 08:51:238 von 124 den das Gerät zerstören. Wenn das Gerät Zimmertemperatur erreicht hat, kann das Gerät gefahrlos in Betrieb genommen werden.

• Verwenden Sie das Gerät nur in trocke nen Innenräumen.

• Das Gerät soll unterhalb einer horizontalen Montageplatte angebracht werden.

• Montieren Sie das Gerät niemals oberhalb von Herdplatten oder anderen Hitze- oder Dampfquellen (wie etwa Wasserko- cher etc.).

• Lassen Sie auch das Netzkabel niemals über einer Herdplatte oder anderen Hitzequelle hängen.

• Achten Sie bei der Montage darauf, dass − auf ausreichenden Abstand und die Lüftungsschlitze nicht verdeckt sind, damit immer eine ausreichende Belüftung gewährleistet ist; − keine direkten Wärmequellen (z. B. Heizungen) auf das Ge- rät wirken; − kein direktes Sonnenlicht auf das Gerät trifft; − der Kontakt mit Feuchtigkeit, Wasser oder Spritzwasser ver- mieden wird und dass keine mit Flüssigkeit gefüllten Ge- genstände – z.B. Vasen - auf das Gerät gestellt werden: − das Gerät nicht Tropf- oder Spritzwasser ausgesetzt wird; − das Gerät nicht in unmittelbarer Nähe von Magnetfeldern (z.B. Fernsehern oder anderen Lautsprechern) steht; − keine offenen Brandquellen (z. B. brennende Kerzen) in der Nähe des Geräts stehen; − das Netzkabel nicht unter Zugspannung steht und nicht geknickt wird. 84954 MULI eCommerce Content Final REV2.indb 884954 MULI eCommerce Content Final REV2.indb 8 09.07.2015 08:51:2309.07.2015 08:51:23DE

9 von 124 4.2. Stromversorgung GEFAHR Verletzungsgefahr durch Stromschlag!

• Schließen Sie den Netzadapter nur an eine gut erreichbare, ordnungsgemäß installierte Schutzkontaktsteckdose (230V~ 50Hz) an, die sich in der Nähe des Aufstellortes befindet. Las- sen Sie die Steckdose unbedingt jederzeit frei zugänglich, da- mit der Netzadapter ungehindert abgezogen werden kann.

• Ziehen Sie vor jeder Reinigung grundsätzlich den Netzadap- ter des Gerätes aus der Steckdose.

• Ziehen Sie das Netzkabel stets am Netzadapter aus der Steck- dose, ziehen Sie nicht am Kabel.

• Ziehen Sie bei Beschädigung des Netzadapters, der An- schlussleitung oder des Gerätes oder, wenn Flüssigkeiten oder Fremdkörper ins Innere des Gerätes gelangt sind, sofort den Netzadapter aus der Steckdose.

• Wenn das Gehäuse des Netzadapters oder die Anschluss- leitung beschädigt ist, muss der Netzadapter entsorgt und durch einen neuen Netzadapter des gleichen Typs ersetzt werden.

• Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Eventuel- les Berühren spannungsführender Teile sowie Verändern des elektrischen und mechanischen Aufbaus gefährden Sie und führen möglicherweise zu Funktionsstörungen des Gerätes. ACHTUNG Geräteschaden durch unsachgemäße Behandlung

• Bei Gewitter, oder wenn Sie das Gerät längere Zeit nicht be- nutzen möchten, nehmen Sie es vom Netz.

• Ziehen Sie den Netzadapter bei Nichtgebrauch aus der Steck- dose oder benutzen Sie eine Master-/Slave-Stromleiste, um den Stromverbrauch bei ausgeschaltetem Zustand zu vermeiden. 84954 MULI eCommerce Content Final REV2.indb 984954 MULI eCommerce Content Final REV2.indb 9 09.07.2015 08:51:2309.07.2015 08:51:2310 von 124 4.3. Umgang mit Batterien Die Fernbedienung wir mit einer 3V CR2025 Knopfzelle betrie- ben. WARNUNG Verletzungsgefahr durch unsachgemäßen Umgang mit Batterien

• Batterien können brennbare Stoffe enthalten. Bei unsachge- mäßer Behandlung können Batterien auslaufen, sich stark er- hitzen, entzünden oder gar explodieren, was Schäden für das Gerät und Ihre Gesundheit zur Folge haben könnte.

• Nicht in offene Flammen werfen, nicht kurzschließen oder ge- waltsam öffnen.

• Batterien niemals übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen aussetzen! Erhöhte Auslaufgefahr.

• Batterien niemals Laden – Explosionsgefahr!

• Nur vorgeschriebene Batterien verwenden.

• Batterien vor Kindern fernhalten (Verschluckungsgefahr). Bei Verschlucken, sofort Arzt aufsuchen.

• Batterien bei längeren Nichtgebrauch aus dem Gerät entfer- nen.

• Erschöpfte oder bereits ausgelaufene Batterien sofort aus dem Gerät entfernen. Kontakt mit Haut, Augen und Schleim- häuten vermeiden. Bei Kontakt die betroffene Stellen mit reichlich klarem Wasser spülen und umgehend einen Arzt auf- suchen. Kontakte reinigen, bevor Sie neue Batterien einlegen. Es be- steht Verätzungsgefahr durch Batteriesäure!

• Leere oder ausgelaufene Batterien aus dem Gerät entfernen und umweltgerecht entsorgen. 84954 MULI eCommerce Content Final REV2.indb 1084954 MULI eCommerce Content Final REV2.indb 10 09.07.2015 08:51:2409.07.2015 08:51:24DE

11 von 124 4.4. Netzadapter

• Verwenden Sie nur den mitgelieferten Netzadapter YN12W-0750120VZ.

• Der Netzadapter darf nur in trockenen Innenräumen verwen- det werden. 4.5. Funktionsstörungen Sollte das Gerät Funktionsstörungen zeigen, kann es sein, dass eine elektrostatische Entladung stattgefunden hat.

• Ziehen Sie in diesem Fall das Netzkabel ab und nehmen Sie das Gerät wieder ans Netz.

• Das Gerät wird auf diese Weise zurückgesetzt. 4.6. Reparatur

• Bitte wenden Sie sich an unser Service Cen ter, wenn Sie tech- nische Probleme mit Ihrem Gerät haben. 84954 MULI eCommerce Content Final REV2.indb 1184954 MULI eCommerce Content Final REV2.indb 11 09.07.2015 08:51:2409.07.2015 08:51:2412 von 124

1) : Gerät in den Standby Modus schalten; Betriebsmodus einstellen

: Menü aufrufen; Timer aktivieren

3) : Favoritenliste aufrufen/speichern

4) -VOLUME+ drehen: Lautstärke erhöhen/verringern; OK drücken: Ein-

gaben bestätigen/auswählen

: im Menü nach vorn navigieren; nächste Frequenz, Sendersuch- lauf vorwärts

: im Menü zurück navigieren; vorige Frequenz, Sendersuchlauf rückwärts

7) : automatische Sendersuche, Senderinformationen abrufen

8) Infrarot-Sensor: Empfangsfeld für die Infrarot-Signale der Fernbedienung

10) Lautsprecher (an der Unterseite)

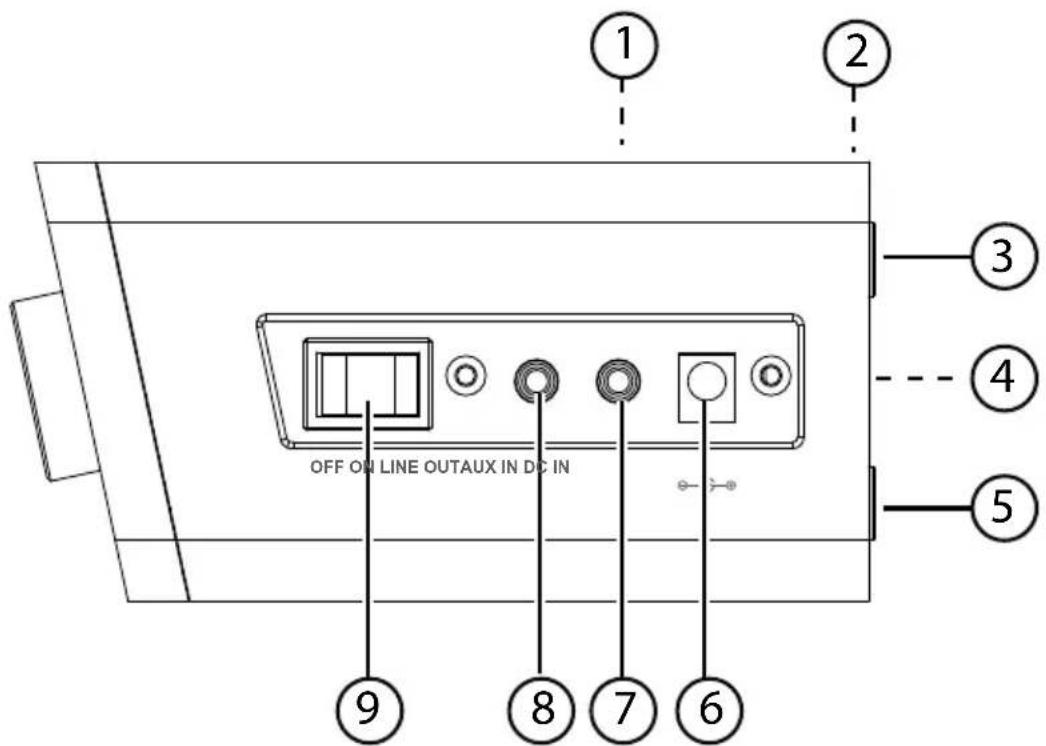

13 von 124 5.2. Seitenansicht OFF ON LINE OUTAUX IN DC IN

1) Halterung/Abdeckung (nicht dargestellt)

2) Wurfantenne (nicht dargestellt)

6) Anschluss für Netzadapter

9) ON/OFF: Ein-/Ausschalten

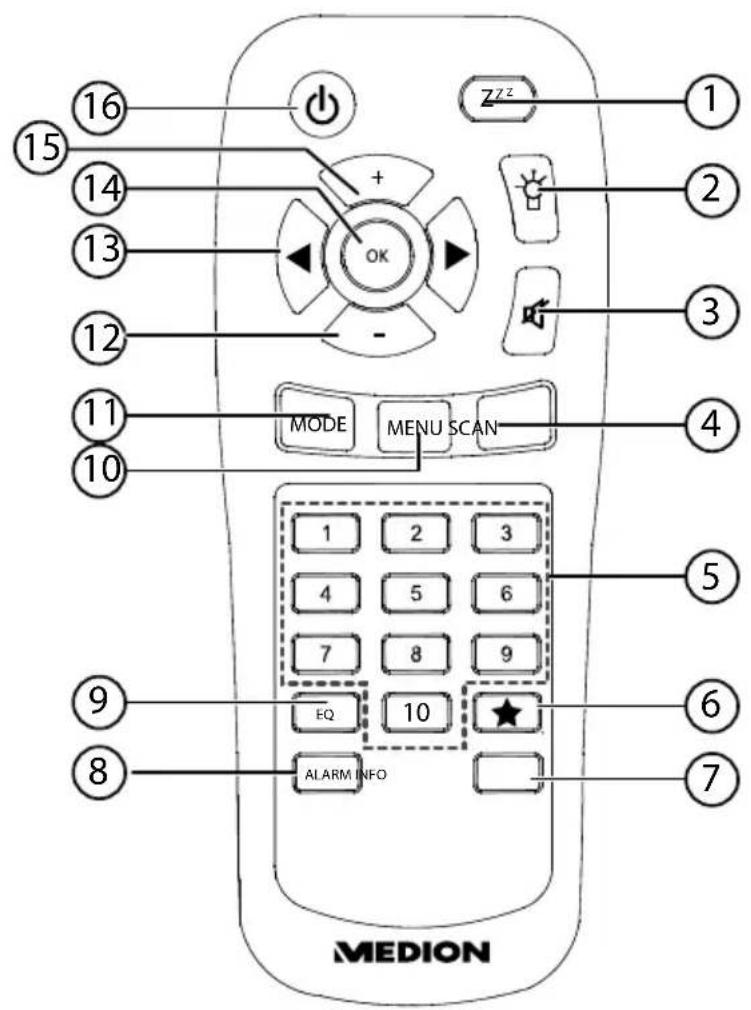

1) : Ausschaltzeit/Weckwiederholung einstellen

3) MUTE: Stummschaltung

4) SCAN: automatische Sendersuche

5) ZIFFERNTASTEN: Zur direkten Anwahl von gespeicherten Sendern

6) Favoriten aufrufen

7) INFO: Senderinformationen abrufen

8) ALARM: Weckfunktion einstellen

9) EQ: (Equalizer) Klangmodus, zwischen verschiedenen Sound Voreinstellun-

10) MENU: Hauptmenü aufrufen

11) MODE: Betriebsart wählen

12) Lautstärke verringern

13) Navigationstasten ; Sendersuchlauf rückwärts/vorwärts

14) Lautstärke erhöhen

6. Gerät auspacken und montieren/aufstellen

Entfernen Sie sämtliches Verpackungsmaterial. GEFAHR! Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr. Achten Sie darauf, dass

• keine starken Wärmequellen auf das Gerät und die Batterie wirken;

• keine direktes Sonnenlicht auf das Gerät und die Batterie trifft;

• das Gerät (DAB-Radio und Netzteil) nicht mit Flüssigkeiten, auch nicht Tropf- oder Spritzwasser, in Kontakt kommt. 6.1. Radio montieren Das Unterbauradio ist dafür vorgesehen, an der Unterseite eines Hängeschranks oder Regalbretts befestigt zu werden. Zur Befestigung benötigen Sie 8 Schrauben (im Lieferumfang enthalten). Die Größe und Länge der Schrauben muss zur Monta- geplatte und der Halterung passen. Wählen Sie einen Platz in der Nähe einer Netzsteckdose. Entnehmen Sie die Abdeckung, indem Sie sie in Pfeilrichtung nach hinten vom Unterbauradio abziehen. Zeichnen Sie mit Hilfe der Halterung bzw. Montageschablone die Bohrlöcher an (1). Bohren Sie auf der Unterseite des Regalbretts an den eingezeichneten Stellen 8 passende Löcher, um die Schrauben zu befestigen. Schrauben Sie die Halterung an den Schrank- oder Regalboden. Achten Sie dar- auf, dass die Markierung UP nach oben und FRONT nach vorne zeigt. Setzen Sie nun das Gerät auf die Nut der Halterung und schieben Sie das Gerät vorsichtig nach hinten bis es hörbar einrastet (2). Achten Sie darauf, dass die Wurfantenne nicht eingeklemmt wird. 84954 MULI eCommerce Content Final REV2.indb 1584954 MULI eCommerce Content Final REV2.indb 15 09.07.2015 08:51:2509.07.2015 08:51:2516 von 124 ACHTUNG! Montieren Sie das Gerät auf keinen Fall oberhalb von Herdplatten oder anderen Hitze- oder Dampfquellen. Las- sen Sie auch das Netzkabel nicht über eine Hitzequelle hängen. 6.2. Aufstellung (stehend) Sie können das Gerät neben einer Montage an einem Schrank/Brett alternativ auch auf einen Tisch oder Schrank stellen, ohne es dauerhaft befestigen zu müssen. Stellen Sie das Gerät auf eine ebene, feste Oberfläche in der Nähe einer Netz- steckdose auf die Stellfüße.

7. Batterie in die Fernbedienung einlegen

Die Fernbedienung benötigt eine Knopfzellen-Batterie 3 V, CR2025. WARNUNG! Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Ersatz nur durch denselben oder einen gleichwertigen Typ. Schieben Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung nach unten ab. Entnehmen Sie die ggf. lee- re Batterie, indem Sie sie aus der Führung nach unten hin- aus schieben und entsorgen Sie diese bei einer Sammelstel- le für Altbatterien. Schieben Sie die neue Batterie vom Typ CR 2025 mit dem Pluspol nach oben in das Fach ein. Achten Sie unbedingt auf die richtige Polarität (+/-). Setzen Sie den Deckel wieder auf.

8. Gerät anschließen

Bevor Sie Anschlüsse vornehmen, schalten Sie das Radio mit dem Netzschalter an der Geräteseite aus. Betrieb des UKW/DAB-Radios: Richten Sie die Antenne an der Geräterückseite für den Empfang aus. Netzadapter: Verbinden Sie den Gerätestecker des mitgelieferten Netzadapters mit dem Anschluss DC IN und den Netzstecker mit einer Steckdose AC 230 V ~ 50 Hz. LINE-OUT: Schließen Sie ein 3,5 mm Stereoklinkenkabel an die Buchse LINE-OUT an, um den Stereoton des Radios an andere Audiogeräte zu übertragen. CR 2025

17 von 124 AUX-IN: Schließen Sie ein 3,5 mm Stereoklinkenkabel an die Buchse AUX-IN an, um den Stereoton anderer Audiogeräte am Radio wiederzugeben.

9. Gerät ein- / ausschalten

Schalten Sie das Gerät mit dem Netzschalter an der Geräteseite ein. Drücken Sie die Taste am Gerät für ca. 2–3 Sekunden oder die Taste an der Fernbedienung, um das Radio einzuschalten. Drücken Sie die Taste erneut, um in den Standby-Betrieb zu wechseln. HINWEIS Im Standby-Betrieb wird die Uhrzeit angezeigt. Um das Gerät vollständig auszuschalten, bringen Sie den Netzschalter in Position OFF.

10. Antenne ausrichten

Wickeln Sie die Wurfantenne vollständig ab. Richten Sie die Wurfantenne für einen optimalen Empfang aus. Die Balkenanzeige gibt die aktuelle Signalstärke an.

11. Lautstärke einstellen

Drücken Sie die Taste + an der Fernbedienung oder drehen Sie den Drehregler -VOLUME+ im Uhrzeigersinn, um die Lautstärke zu erhöhen. Drücken Sie die Taste – an der Fernbedienung oder drehen Sie den Drehregler -VOLUME+gegen den Uhrzeigersinn, um die Lautstärke zu verringern. Ein Statusbalken im Display zeigt Ihnen den Lautstärke-Pegel.

Um Einstellungen vorzunehmen, muss das Gerät eingeschaltet sein oder sich im Standby-Betrieb befinden. Systemeinstellungen können nur vorgenommen wer- den, wenn das Gerät eingeschaltet ist. Im Standby werden vorgenommene Einstellungen beibehalten. Gehen Sie jeweils wie folgt vor, um Einstellungen vorzunehmen: Drücken Sie die Taste oder MENU an der Fernbedienung. Drücken Sie / am Gerät oder an der Fernbedie- nung, um im Menü zu navigieren. Drücken Sie jeweils OK, um Ihre Menüauswahl zu bestätigen. Drücken Sie INFO, um zum übergeordneten Menü zurückzukehren. 84954 MULI eCommerce Content Final REV2.indb 1784954 MULI eCommerce Content Final REV2.indb 17 09.07.2015 08:51:2609.07.2015 08:51:2618 von 124 12.1. Timer einstellen Sie können eine Timer-Zeit von max. zwei Stunden einstellen. Wählen Sie TIMER. Drücken Sie / am Gerät oder an der Fernbedie- nung, um die Stunde, Minute und Sekunde einzustellen. Bestätigen Sie jeweils die Eingabe mit OK. Der Timer startet. Im Display wird das Timer-Symbol und die ablaufende Zeit an- gezeigt. Drücken Sie eine beliebige Taste (außer ), um zur letzten Displayanzei- ge zurückzukehren. Drücken Sie die Taste während die Timer-Zeit abläuft, wird der Timer ge- stoppt und die Timer-Zeit wird auf 00:00:00 zurückgesetzt. Nach Ablauf der eingestellten Timer-Zeit ertönt ein Signalton. Drücken Sie die Taste , um den Signalton auszuschalten. 12.2. Datum/Uhrzeit einstellen Wählen Sie ZEIT EINSTELL., um die Uhrzeit und das Datum einzustellen. Be- stätigen Sie die Auswahl mit OK. Manuell Wählen Sie UHRZEIT, um die Uhrzeit einzustellen. Drücken Sie / am Gerät oder an der Fernbedienung, um die Stunde und die Minuten einzustellen und bestätigen Sie jeweils die Eingabe mit OK. Wählen Sie DATUM, um das Datum einzustellen. Drücken Sie / am Gerät oder an der Fernbedienung, um den Tag, den Monat und das Jahr einzustellen und bestätigen Sie jeweils die Eingabe mit OK. Automatisch Wählen Sie zunächst AUTOM. UPDATE und dann ÜBER RADIO, um das Datum und die Uhrzeit automatisch über den Radioempfang synchronisieren zu lassen. Wenn Sie KEIN UPDATE wählen, wird das Datum und die Uhrzeit nicht syn- chronisiert. Zeit-/Datumformat Wählen Sie 12/24 STUNDEN. Drücken Sie / am Gerät oder an der Fernbedienung, um eine 12- oder 24-Stundenanzeige auszuwählen. 84954 MULI eCommerce Content Final REV2.indb 1884954 MULI eCommerce Content Final REV2.indb 18 09.07.2015 08:51:2609.07.2015 08:51:26DE

19 von 124 12.3. Klangmodus auswählen Wählen Sie EQ-EINSTELL. im Menü, um zwischen verschiedenen Sound-Einstel- lungen zu wählen:

• SOUNDTRACK Bestätigen Sie die Eingabe mit OK. oder Drücken Sie mehrfach die Taste EQ an der Fernbedienung, um zwischen ver- schiedenen Sound-Einstellungen zu wählen. 12.4. Displayhelligkeit wählen Wählen Sie DIMMER im Menü und drücken Sie / , um zwischen verschiedenen Dimmer-Einstellungen zu wählen:

• HELL Bestätigen Sie die Eingabe mit OK. oder Drücken Sie mehrfach die Taste an der Fernbedienung, um zwischen ver- schiedenen Dimmer-Einstellungen zu wählen. 12.5. Displaysprache wählen Sie können die Displaysprache auf folgende Sprachen einstellen: Englisch, Deutsch, Niederländisch und Französisch. Ab Werk ist die Sprache Englisch eingestellt. Wählen Sie SPRACHE im Menü, um die Sprache auszuwählen. Bestätigen Sie die Eingabe mit OK. 12.6. Gerät auf Werkseinstellungen zurücksetzen Mit dem Zurücksetzen des Gerätes werden persönliche Einstellungen sowie Sender- speicherungen verworfen und das Gerät wird in den Lieferzustand versetzt. Wählen Sie WERKSEINSTELL. im Menü, um das Gerät zurückzusetzen. Bestätigen Sie die Eingabe mit OK. Bestätigen Sie die Sicherheitsabfrage erneut mit OK. 84954 MULI eCommerce Content Final REV2.indb 1984954 MULI eCommerce Content Final REV2.indb 19 09.07.2015 08:51:2709.07.2015 08:51:2720 von 124 12.7. Software-Version Unter S/W VERSION können Sie die Softwareversion des Geräts einsehen. 12.8. Audio-Modus einstellen Sie können entweder die Tonwiedergabe auf AUTO einstellen, so dass je nach Sen- der der Ton in Stereo oder Mono ausgegebenen wird oder Sie wählen zur Tonwie- dergabe grundsätzlich MONO. Wählen Sie AUDIOEINSTELL. im Menü, um zwischen den Einstellungen AUTO und MONO zu wählen. Bestätigen Sie die Eingabe mit OK. 12.9. Alarm einstellen Sie können das Gerät als Radiowecker verwenden. Sie haben die Möglichkeit zwei Weckzeiten einzustellen. Gehen Sie für die Weckereinstellung wie folgt vor: Nachdem Datum und Uhrzeit eingestellt wurden, können Sie den Wecker einstellen. Wählen Sie ALARM im Menü oder drücken Sie die Taste ALARM an der Fernbedienung, um die Weckzeit einzustellen. Bestätigen Sie die Eingabe mit OK. Drücken Sie / am Gerät oder an der Fernbedie- nung, um Alarm 1 oder 2 auszuwählen. Bestätigen Sie die Eingabe mit OK. Drücken Sie / am Gerät oder an der Fernbedie- nung, um den Alarm ein oder auszuschalten. Bei eingeschaltetem Alarm wählen Sie die Weckzeit mit Hilfe der Tasten / am Gerät oder an der Fernbedienung. Bestätigen Sie jeweils die Eingabe mit OK. Wählen Sie mit Hilfe der Tasten / am Gerät oder an der Fernbedienung, ob Sie täglich, wochentags, am Wochenende oder ein- malig geweckt werden möchten. Bestätigen Sie die Eingabe mit OK. Wählen Sie mit Hilfe der Tasten / am Gerät oder an der Fernbedienung die Weckart: Durch DAB- oder FM-Radio oder Weckton. Bestätigen Sie jeweils die Eingabe mit OK. Wählen Sie mit Hilfe der Tasten / am Gerät oder an der Fernbedienung die Lautstärke des Wecktons. Bestätigen Sie jeweils die Eingabe mit OK. HINWEIS Bei der Einstellung des Wecksignals „Radio“, wird der zuletzt gehörte Ra- diosender wiedergegeben. 84954 MULI eCommerce Content Final REV2.indb 2084954 MULI eCommerce Content Final REV2.indb 20 09.07.2015 08:51:2709.07.2015 08:51:27DE

21 von 124 Der Alarm ist nun aktiv und im Display wird das Symbol bzw. angezeigt. 12.10. Ausschaltautomatik einstellen Mit der Ausschaltautomatik ist das Radio für einen bestimmten Zeitraum (zwischen 15 und maximal 90 Minuten) in Betrieb und schaltet nach Ablauf der Zeit ab. Die ak- tivierte Ausschaltautomatik wird im Display mit den Zeichen

angezeigt. Wählen Sie SLEEP TIMER im Menü oder drücken Sie die Taste an der Fernbedienung, um die Abschaltzeit einzustellen. Wählen Sie mit Hilfe der Tasten / am Gerät oder an der Fernbedienung die Restzeit zur Abschaltung des Radios. Bestätigen Sie die Eingabe mit OK.

Mit diesem Radio können Sie FM Sender und DAB Sender empfangen. Sie können bis zu 10 voreingestellte FM-Sendern und 10 voreingestellte DAB spei- chern. HINWEIS Nach dem Einschalten des Geräts startet das Radio mit dem zuletzt ge- hörtem Sender. Bei der ersten Inbetriebnahme startet das Gerät im DAB-Modus. Radio-Data-System Unter Radio-Data-System versteht man einen Service der Rundfunkanstalten. Ne- ben herkömmlichen Musik- und Sprachbeiträgen werden Zusatzinformationen in Form verschlüsselter Digitalsignale ausgesendet, die vom Autoradio ausgewertet und angezeigt werden können. Im Display werden der Programmname und andere Informationen (Verkehrsinformationen, Titel der gerade gespielten Musik usw.) an- gezeigt. Ist der Empfang des Radiosenders zu schwach, wechselt das Radio automatisch zu einer Radio-Data-System-Station, die dasselbe Programm ausstrahlt. Beim Radiohören können Sie durch (mehrmaliges) Drücken der INFO-Taste auf die verfügbaren Informationen zugreifen. 13.1. DAB-Modus Um DAB-Sender empfangen zu können, muss das Gerät auf DAB-Modus umgestellt werden. Drücken Sie die Taste am Gerät/MODE so oft, bis im Display DAB an- gezeigt wird. 84954 MULI eCommerce Content Final REV2.indb 2184954 MULI eCommerce Content Final REV2.indb 21 09.07.2015 08:51:2709.07.2015 08:51:2722 von 124

13.1.1. Nach DAB-Sendern suchen

Um nach DAB-Sendern oder -Sendungen im DAB Modus zu suchen, drücken Sie die SCAN-Taste für ca. zwei Sekunden. Das Gerät sucht nun nach allen verfügbaren DAB-Sendern. Nach der Sendersuche zeigt das Display die Anzahl der verfügbaren Sender an. HINWEIS Um Ihre DAB-Senderliste aktuell zu halten, führen Sie regelmäßig eine DAB-Sendersuche durch.

13.1.2. DAB-Sender speichern

Sie können bis zu 10 voreingestellte DAB-Sender speichern. Stellen Sie mit Hilfe der Tasten / am Gerät oder an der Fernbedienung den gewünschten DAB-Sender ein: Drücken Sie die PRESET-Taste am Gerät oder die Taste an der Fernbedie- nung solange, bis im Display der Speicherplatz SENDER X LEER angezeigt wird und die Speicherplatznummer blinkt. Wählen Sie mit Hilfe der Tasten / am Gerät oder an der Fernbedienung den gewünschten Speicherplatz. Bestätigen Sie die Eingabe mit OK. Nun wird im Display der Sendername oder die Frequenz sowie der Speicherplatz angezeigt.

13.1.3. DAB-Sender aufrufen

Drücken Sie die PRESET-Taste am Gerät oder die Taste an der Fernbedie- nung. Wählen Sie mit Hilfe der Tasten / am Gerät oder an der Fernbedienung den gewünschten Sender. Sie können außerdem direkt über die Zifferntasten der Fernbedienung den Sender auswählen. 13.2. FM-Modus In diesem Modus können Sie UKW-Radio hören. Drücken Sie die Taste am Gerät/MODE so oft, bis im Display FM angezeigt wird.

13.2.1. FM-Sender suchen und speichern

Sie können bis zu 10 voreingestellte FM-Sender speichern. Drücken Sie die Taste SCAN einige Sekunden, um das Frequenzband nach dem nächsten empfangbaren Sender zu durchsuchen. oder Stellen Sie mit Hilfe der Tasten / am Gerät oder an der Fernbedienung den gewünschten FM-Sender ein. − Einmaliges Drücken der Tasten / / , um die 84954 MULI eCommerce Content Final REV2.indb 2284954 MULI eCommerce Content Final REV2.indb 22 09.07.2015 08:51:2809.07.2015 08:51:28DE

23 von 124 empfangene Frequenz um einen Schritt nach oben/unten zu verändern. − Drücken und halten Sie die Tasten / / , um die Radiofrequenz schnell zu verändern. Drücken Sie die PRESET-Taste am Gerät oder die Taste an der Fernbedie- nung, bis im Display der Speicherplatz SENDER X LEER angezeigt wird und die Speicherplatznummer blinkt. Wählen Sie mit Hilfe der Tasten / am Gerät oder an der Fernbedienung den gewünschten Speicherplatz. Bestätigen Sie die Eingabe mit OK. Nun wird im Display der Sendername oder die Frequenz sowie der Speicherplatz angezeigt.

13.2.2. FM-Sender aufrufen

Drücken Sie die PRESET-Taste am Gerät oder die Taste an der Fernbedie- nung. Wählen Sie mit Hilfe der Tasten / am Gerät oder an der Fernbedienung den gewünschten Sender. Sie können außerdem direkt über die Zifferntasten der Fernbedienung den Sender auswählen.

14. Audiowiedergabe im AUX-Betrieb

Sie können den Stereoton anderer Audiogeräte am Radio wiedergeben. Im AUX-Be- trieb steht Ihnen die Lautstärkeregelung zur Verfügung. Schließen Sie ein 3,5 mm Stereoklinkenkabel an die Buchse AUX-IN an. Stellen Sie die Lautstärke des externen Audiogerätes auf mittlere Lautstärke ein. Drücken Sie die Taste am Gerät/MODE an der Fernbedienung so oft, bis im Display AUX angezeigt wird. Starten Sie am externen Audiogerät die Wiedergabe.

Vor der Reinigung ziehen Sie den Netzstecker aus der Steckdose. Für die Reinigung des Geräts und der Fernbedienung verwenden Sie ein trockenes, weiches Tuch. Vermeiden Sie chemische Lösungs- und Reinigungsmittel, weil diese die Oberfläche und/oder Beschriftungen des Geräts beschädigen können. 84954 MULI eCommerce Content Final REV2.indb 2384954 MULI eCommerce Content Final REV2.indb 23 09.07.2015 08:51:2809.07.2015 08:51:2824 von 124

16. Wenn Störungen auftreten

PROBLEM MÖGLICHE URSACHE ABHILFE

Das Gerät lässt sich nicht einschalten. Netzteil nicht ange- schlossen. Überprüfen Sie ob das Netztei- langeschlossen ist. Radio und die au- tomatische Uhr- zeit-/Sender- speicherung funktionieren nicht. Die Sendersignale sind zu schwach. Stellen Sie ggf. Uhrzeit/Sender manuell ein. Ändern Sie ggfs. den Stand- ort des Radios oder die Aus- richtung der Antenne, um den Empfang zu verbessern. Kein Ton Die Lautstärke ist zu ge- ring eingestellt. Stellen sie die gewünschte hö- here Lautstärke ein. Keine Funktion Störung durch ein Ge- witter, eine statische Aufladung oder einen anderen externen Faktor Ziehen Sie das Netzkabel und stecken es wieder ein. Das Gerät reagiert nicht auf die Fern- bedienung Batterien verbraucht oder falsch eingelegt Batterien austauschen und korrekt einlegen. Infrarotsender empfängt kein Signal Entfernen Sie eventuelle Hin- dernisse zwischen dem Infra- rotsender, der Fernbedienung und dem Sensor am Gerät. Verringern Sie die Entfernung zum Gerät. 84954 MULI eCommerce Content Final REV2.indb 2484954 MULI eCommerce Content Final REV2.indb 24 09.07.2015 08:51:2909.07.2015 08:51:29DE

Verpackung Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpa- ckung, Verpackungen sind Rohmaterialien und können wiederverwertet werden oder dem Recycling-Kreislauf zugeführt werden. Gerät Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden. Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Le- bensdauer einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zu- geführt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wert- stoffhof ab. Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung. Batterien Akkus müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batterievertreibenden Handel sowie bei kommunalen Sammelstellen entsprechende Behälter zur Entsorgung bereit. Weitere Auskünfte ertei- len Ihr örtlicher Entsorgungsbetrieb oder Ihre kommunale Verwaltung. 84954 MULI eCommerce Content Final REV2.indb 2584954 MULI eCommerce Content Final REV2.indb 25 09.07.2015 08:51:2909.07.2015 08:51:2926 von 124

18. Technische Daten

Spannungsversorgung Netzadapter DongGuan Yingna Electronic Technology Co., Ltd, Modell: YN12W-0750120VZ Eingang 100–240V ~ 50/60Hz, 0,3A Ausgang DC 7,5V 1,2 A Schutzklasse , Schutzklasse II Radio Ausgangsleistung: 2x 2,8Watt RMS FM Frequenzbereich: 87,5 – 108 MHz DAB+ Frequenzbereich: 174.928 – 239.200 MHz (III) DC in DC 7,5V 1,2 A AUX in 3,5mm Klinke Line out 3,5mm Klinke Abmessungen (B x H x T)/Gewicht ca. . 238 x 72 x 137 mm mm/ ca. 940 g

19. Konformitätsinformation

Hiermit erklärt die Medion AG, dass das Produkt MD 84954 mit den fol- genden europäischen Anforderungen übereinstimmt:

• EMV-Richtlinie 2004/108/EG

• Niederspannungsrichtlinie 2006/95/EG

• Öko-Design Richtlinie 2009/125/EG

• RoHS-Richtlinie 2011/65/EU. Vollständige Konformitätserklärungen sind erhältlich unter www.medion.com/con- formity. Dieses Gerät erfüllt die grundlegenden Anforderungen und relevanten Vorschriften der Ökodesign Richtlinie 2009/125/EG (Verordnung 1275/2008). Technische Änderungen vorbehalten! 84954 MULI eCommerce Content Final REV2.indb 2684954 MULI eCommerce Content Final REV2.indb 26 09.07.2015 08:51:2909.07.2015 08:51:29DE

Copyright © 2015 Alle Rechte vorbehalten. Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt bei der Firma: Medion AG Am Zehnthof 77 45307 Essen Deutschland Technische und optische Änderungen sowie Druckfehler vorbehalten. Die Bedienungsanleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal zum Download zur Verfügung. Sie können auch den unten stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden. URL QR Code DE www.medionservice.de AT www.medion.com/at/service/start/ BE www.medion.com/be/nl/service/start/ 84954 MULI eCommerce Content Final REV2.indb 2784954 MULI eCommerce Content Final REV2.indb 27 09.07.2015 08:51:2909.07.2015 08:51:2928 von 124 84954 MULI eCommerce Content Final REV2.indb 2884954 MULI eCommerce Content Final REV2.indb 28 09.07.2015 08:51:3009.07.2015 08:51:30DE
