Produkttyp	Internetradio / DAB+ / FM
Marke	Medion
Modell	LIFE P85035 (MD 87090)
Abmessungen (B x H x T)	290 x 100 x 130 mm
Gewicht	1,7 kg
Stromversorgung	Netzteil 12 V, 1,5 A (Modell KSAS0241200150HE)
Ausgangsleistung	2 x 5 W RMS
Konnektivität	WiFi 802.11 a/b/g/n (2,4/5 GHz), Ethernet RJ45
Radioempfang	DAB+ (174-230 MHz), FM (87.5-108 MHz)
Unterstützte Audioformate	MP3, WMA, WAV, FLAC, AAC
USB-Anschluss	USB 2.0, 5 V / 300 mA max, kompatibel mit USB-Sticks
AUX-Eingang	3,5 mm Klinkenstecker
Line-Ausgang	Cinch-Buchse L/R
Kopfhörer	3,5 mm Klinkenstecker
Fernbedienung	Ja, Knopfzelle CR2025 inklusive
Hauptfunktionen	Internetradio (>15 000 Sender), DAB+, FM, UPnP-Mediaplayer, Lifestream IR App, Wecker, Timer, voreingestellter und anpassbarer Equalizer
Pflege	Weiches, trockenes Tuch; keine aggressiven Reinigungsmittel
Sicherheit	Ausführliche Hinweise in der Anleitung: Nicht öffnen, nur im Innenbereich verwenden, Kinder beaufsichtigen
Reparierbarkeit	Nicht selbst reparieren; wenden Sie sich an den Medion-Kundendienst
Allgemeine Informationen	Anleitung beigelegt, Garantie enthalten, Medion-Kundendienst

Häufig gestellte Fragen - LIFE P85035 (MD 87090) MEDION

Wie verbinde ich das Radio über WLAN mit dem Internet?

Beim ersten Einschalten führt Sie der Einrichtungsassistent. Wählen Sie das WLAN-Netzwerk (SSID) aus und geben Sie bei Bedarf den Netzwerkschlüssel ein. Sie können auch WPS verwenden (Taste am Router und Option PUSH BUTTON am Radio).

Wie höre ich Internetradio?

Drücken Sie MODE, bis INTERNET RADIO ausgewählt ist, oder wählen Sie es im Hauptmenü. Navigieren Sie in der Station list, um nach Land, Genre zu wählen oder einen Sender zu suchen. Über vTuner sind mehr als 15.000 Sender verfügbar.

Wie stelle ich den Wecker ein?

Wählen Sie im Hauptmenü Alarm. Wählen Sie einen Wecker (1 oder 2), aktivieren Sie ihn (Enable), stellen Sie die Zeit, den Modus (Klingelton, Internetradio, DAB oder FM), den voreingestellten Sender und die Lautstärke ein. Bestätigen Sie mit Save.

Wie verwende ich die Lifestream IR App?

Installieren Sie die kostenlose App Lifestream IR aus dem Google Play Store oder dem App Store. Stellen Sie sicher, dass Smartphone und Radio im selben WLAN-Netzwerk sind. Starten Sie die App, wählen Sie Ihr Radio aus der Liste und geben Sie die PIN (Standard 1234) ein. Sie können das Radio dann über die App steuern.

Was tun, wenn das Radio nicht angeht?

Überprüfen Sie, ob das Netzteil auf beiden Seiten richtig angeschlossen ist (DC-IN-Buchse und Steckdose). Bleibt der Bildschirm dunkel, versuchen Sie, das Netzteil zu trennen und wieder anzuschließen. Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst.

Wie speichere ich einen Radiosender?

Halten Sie während des Hörens eines Senders die Taste ★ gedrückt, bis die Liste der Speicherplätze (1 bis 10) erscheint. Wählen Sie mit dem Drehregler einen Platz aus und drücken Sie zur Bestätigung. Um den Sender aufzurufen, drücken Sie kurz ★ und wählen ihn aus.

Wie aktualisiere ich die Software?

Wählen Sie unter System Settings die Option Software Update. Aktivieren Sie Auto-check Setting für automatische Überprüfungen oder wählen Sie Check Now, um sofort nach Updates zu suchen. Folgen Sie den Anweisungen auf dem Bildschirm, um sie zu installieren.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Gehen Sie zu System Settings > Factory Reset und bestätigen Sie mit YES. Alle Einstellungen (Netzwerkschlüssel, gespeicherte Sender) werden gelöscht. Sie können auch einen manuellen Reset durchführen, indem Sie OK und ★ gedrückt halten, während Sie das Netzteil anschließen.

Welche Audioformate werden über USB unterstützt?

Die folgenden Formate werden unterstützt: MP3, WMA, WAV, FLAC und AAC. Schließen Sie einen USB-Stick an den vorderen Anschluss an, das Gerät erkennt die Dateien automatisch.

Wie reinige ich das Radio?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch, um die Oberflächen abzuwischen. Verwenden Sie keine aggressiven Reinigungsmittel, Verdünner oder Alkohol, da diese das Gerät beschädigen könnten.

BEDIENUNGSANLEITUNG LIFE P85035 (MD 87090) MEDION

WLAN-Internet-Radio WLAN Internetradio

MEDION® LIFE® P85035 (MD 87090)

Bedienungsanleitung

Mode d'emploi

Handleiding

Instruction manual

Inhaltsverzeichnis

DE

1. Hinweise zu dieser Anleitung .... 5

1.1. In dieser Anleitung verwendete Symbole und Signalwörter ....5

2. Bestimmungsgemäßer Gebrauch

3. Sicherheitshinweise

3.1. Nicht zugelassener Personenkreis ....6
3.2. Das Gerät sicher aufstellen 7
3.3. Netzanschluss 7
3.4. Gewitter....8
3.5. Niemals selbst reparieren ....8
3.6. Kopfhörer....8
3.7. Sicherer Umgang mit Batterien 9

4. Systemvoraussetzungen 1

5. Vorbereitung....10

5.1. Lieferumfang prüfen....10
5.2. Batterie in die Fernbedienung einlegen....11
5.3. Anschlüsse....11
5.4. Zurücksetzen bei fehlerhafter Funktion ....12

6. Übersicht WLAN-Radio 13

6.1. Vorderseite....13
6.2. Rückseite....14

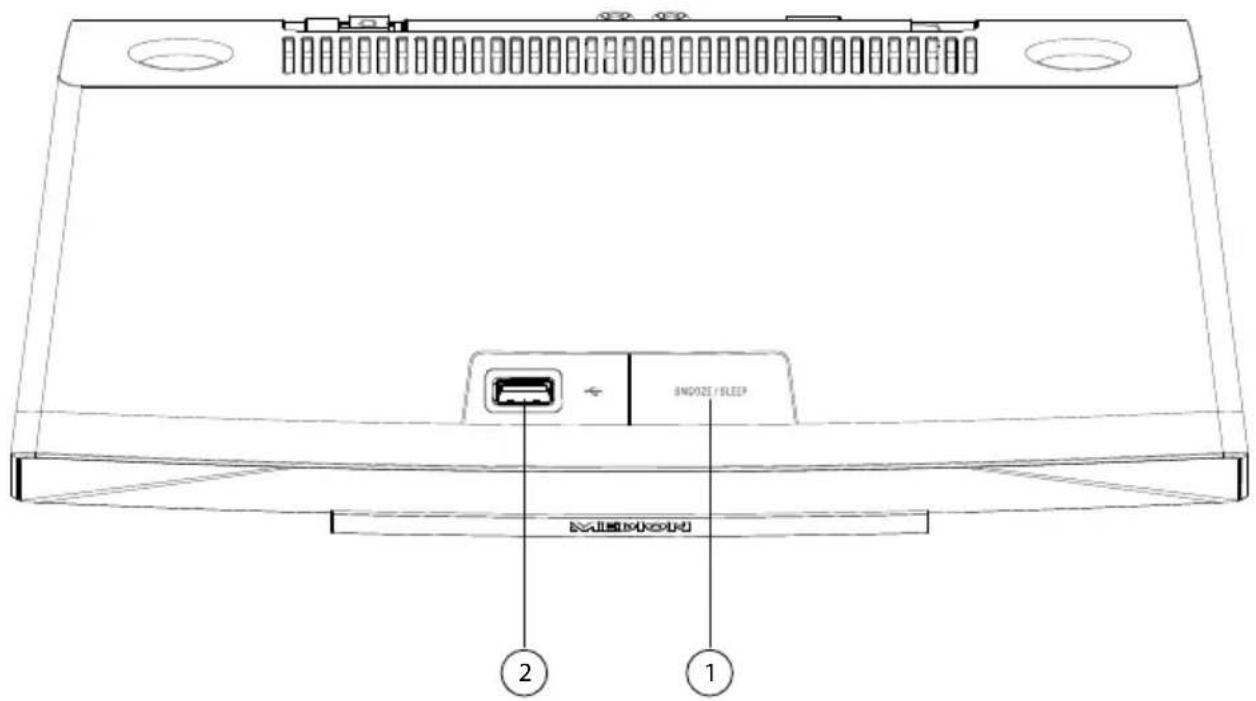

6.3. Oberseite....14

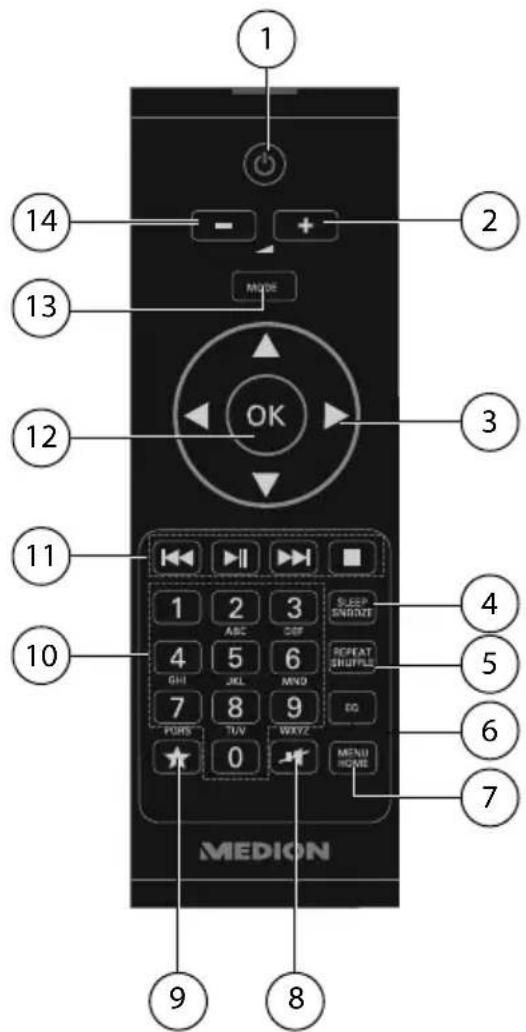

6.4. Fernbedienung....15

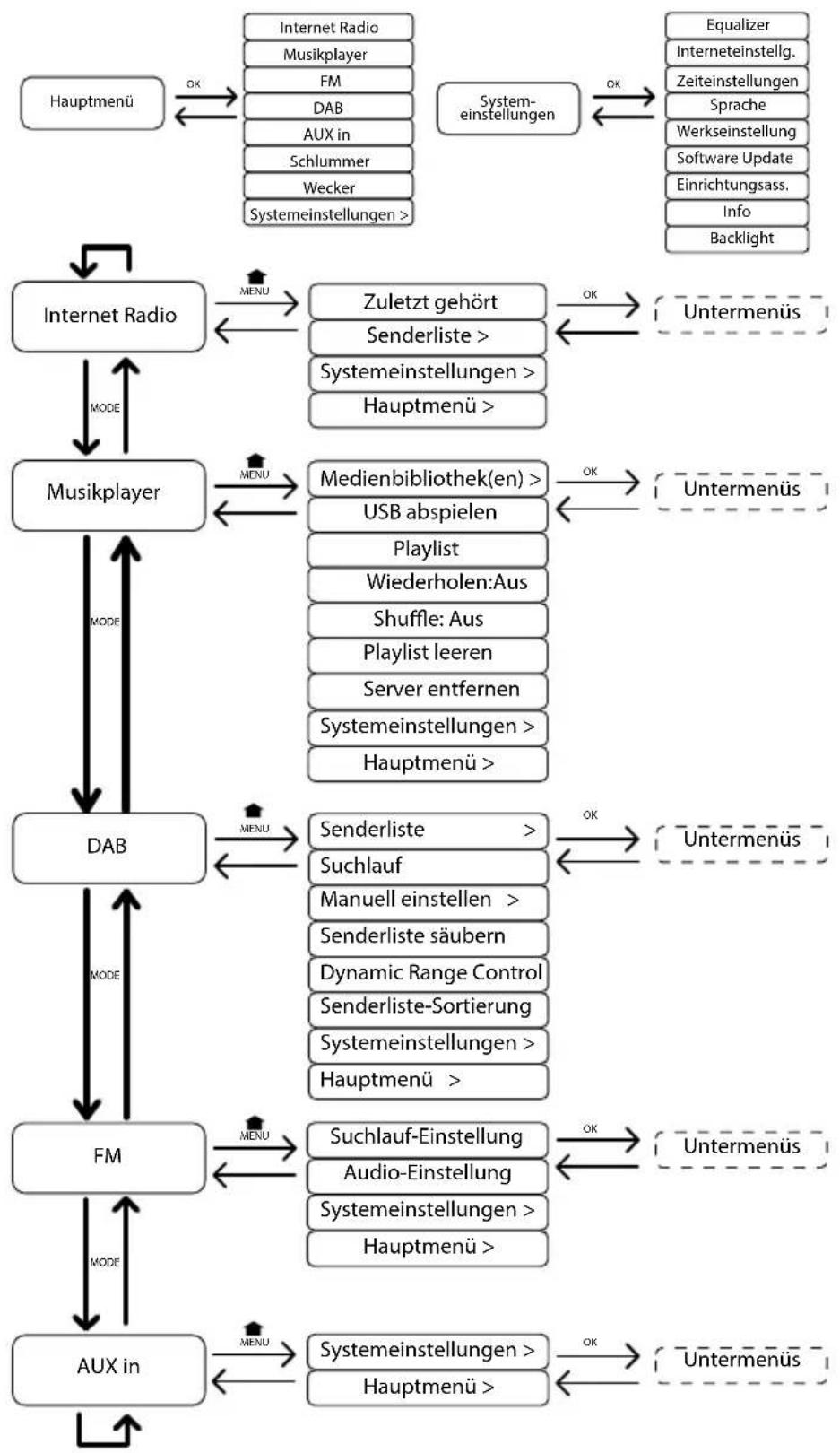

7. Menüstruktur 1

7.1. Bedienung in den Menüs ....17

8. Konfiguration für das Internetradio...... 17

8.1. Notwendige Netzwerkeigenschaften....18

10. Stromversorgung herstellen.... 18

11. Erstinbetriebnahme 18

11.1. Uhrzeit und Datum einstellen....19
11.2. Wlan Region auswählen....20
11.3. Verbindung zu einem Netzwerk herstellen....20
11.4. WLAN Verbindung über WPS 20
11.5. Netzwerkschlüssel eingeben....21

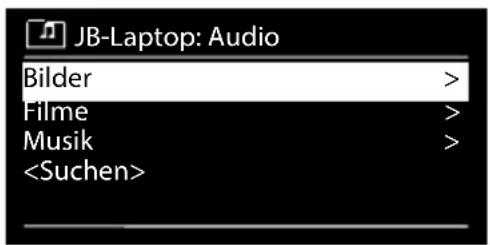

11.6. WLAN-Radio als Media Client nutzen....22
11.7. Verbindung zwischen Internetradio und einem Media Server .....22

12. Musik hören 23

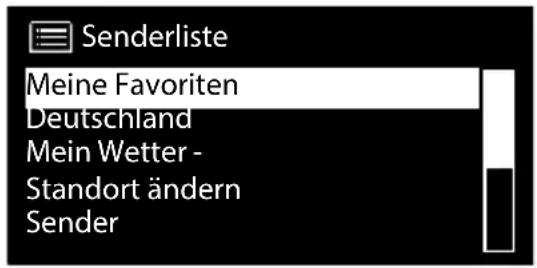

13. Internetradio hören 23

13.1. Verbindung zu einem Internetradiosender / einem Podcast .....26

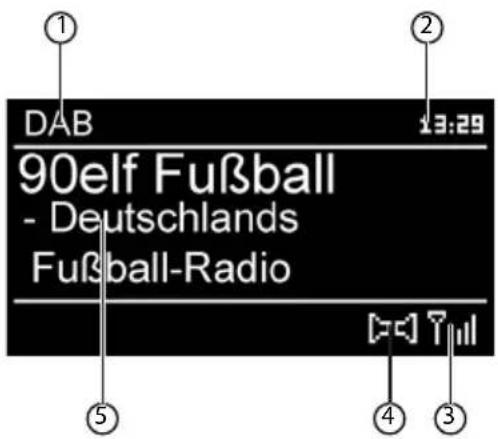

1. DAB-Radio hören 27
   14.1. Hauptmenü im DAB-Radiomodus ....28
2. FM-Radio hören 29
   15.1. Radiosender einstellen 29
   15.2. Radiosender speichern 29
   15.3. Hauptmenü im FM-Radiomodus ....30
3. Audiodateien von Ihrem Computer/von USB hören 30
   16.1. Hauptmenü im Musik Player Modus ....31
   16.2. Wiedergabedisplay 32
4. Einstellungen im Menü Systemeinstellungen 33
   17.1. Equalizer....33
   17.2. Interneteinst. (Interneteinstellungen) 33
   17.3. Zeiteinstellungen....34
   17.4. Sprache....34
   17.5. Werkseinstellung 34
   17.6. Software Update 35
   17.7. Einrichtungsass. (Assistenten starten) 35
   17.8. Info 35
   17.9. Backlight 35
5. Einstellungen im Menü Hauptmenü 36
   18.1. Schlummer....36
   18.2. Wecker 36
6. Audiosignale externer Geräte wiedergeben 37
7. Webinterface des Internetradios aufrufen 37
8. Steuerung über Lifestream IR-Applikation 38
   21.1. Installation über Direktlink 38
   21.2. Installation über Google Play oder den Apple App Store ....38
9. Verwenden der App.... 38
10. Gerät manuell auf die Werkseinstellungen zurücksetzen 39
11. Fehlerbehebung 40
12. Reinigung 43
13. Entsorgung 43
14. Technische Daten 44
15. Konformitäts- und Lizenzinformationen 45
    28.1. Konformitätsinformation 45
16. Lizenzvereinbarungen für Endanwender 45
    29.1. Audioprodukte zur Verwendung mit Internetradio 45
17. Impressum......46

1. Hinweise zu dieser Anleitung

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise! Bewahren Sie diese Bedienungsanleitung für den weiteren Gebrauch auf. Falls Sie das Gerät einmal weitergeben, legen Sie bitte auch diese Bedienungsanleitung dazu.

1.1. In dieser Anleitung verwendete Symbole und Signalwörter

	GEFAHR!Warnung vor unmittelbarer Lebensgefahr!WARNUNG!Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!VORSICHT!Warnung vor möglichen mittleren und oder leichten Verletzungen!
	ACHTUNG!Hinweise beachten, um Sachschäden zu vermeiden!
	HINWEIS!Weiterführende Informationen für den Gebrauch des Gerätes!
	HINWEIS!Hinweise in der Bedienungsanleitung beachten!
	WARNUNG!Warnung vor Gefahr durch elektrischen Schlag!
	WARNUNG!Warnung vor Gefahr durch hohe Lautstärke!
Aufzahlungspunkt / Information über Ereignisse während der Bedienung
▶	Auszuführende Handlungsanweisung

2. Bestimmungsgemäßer Gebrauch

Das Gerät dient zum Abspielen von Audiodaten, die über das Internet bzw. ein Netzwerk empfangen werden. Außerdem können Sie mit dem Gerät Audiodateien von USB-Datenträgern sowie FM/DAB-Radiosignale wiedergeben.

Benutzen Sie das Gerät zu keinem anderen Zweck. Betrieben Sie das Gerät nur in Innenräumen.

Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

3. Sicherheitshinweise

3.1. Nicht zugelassener Personenkreis

Bewahren Sie das Gerät und das Zubehör an einem für Kinder unerreichbaren Platz auf.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt;

- Kinder jünger als 8 Jahre sollen vom Gerät und der Anschlussleitung ferngehalten werden.

- GEFAHR! Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr!

3.2. Das Gerät sicher aufstellen

• Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des Gerätes zu vermeiden.
• Setzen Sie das Gerät keinen Erschütterungen aus. Erschütterungen können der empfindlichen Elektronik schaden.
• Achten Sie darauf, dass keine direkten Wärmequellen (z. B. Heizungen) auf das Gerät wirken.
• Es dürfen keine offenen Brandquellen (z. B. brennende Kerzen) auf oder in der Nähe des Gerätes stehen.
• Achten Sie darauf, dass die Lüftungsschlitze nicht verdeckt sind, damit immer eine ausreichende Belüftung gewährleistet ist.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.
• Halten Sie einen Mindestabstand von ca. 10 cm zwischen Wänden und Gerät bzw. Netzteil ein. Sorgen Sie für eine ausreichende Belüftung.
• Achten Sie darauf, dass das Gerät keinem Tropf- oder Spritzwasser ausgesetzt wird und dass keine mit Flüssigkeit gefüllten Gegenstände, z. B. Vasen, auf das Gerät oder in die Nähe des Geräts gestellt werden.
• Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse wie Regen, Schnee etc. das Gerät beschädigen könnten.
• Halten Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, Lautsprecherboxen, Mobiltelefon usw.) ein, um Funktionsstörungen zu vermeiden. Sollten Funktionsstörungen auftreten, stellen Sie das Gerät an einem anderen Ort auf.
• Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des Gerätes kommen, die einen elektrischen Kurzschluss verursachen kann.

3.3. Netzanschluss

- Schließen Sie das Netzteil nur an eine gut erreichbare Steckdose (AC 230 V \~ 50 Hz) an, die sich in der Nähe des Aufstellorts befindet. Für den Fall, dass Sie das Gerät schnell vom Netz nehmen müs-

sen, muss die Steckdose frei zugänglich sein.

• Verwenden Sie ausschließlich das mitgelieferte Netzteil. Versuchen Sie nie, das Netzteil an andere Buchsen anzuschließen, da sonst Schäden verursacht werden können.
• Warten Sie mit dem Anschluss des Netzteils, wenn das Gerät von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören. Wenn das Gerät Zimmertemperatur erreicht hat, kann das Gerät gefahrlos in Betrieb genommen werden.
• Achten Sie darauf, dass die Anschlussleitung nicht zur Stolperfalle wird. Die Anschlussleitung darf nicht geklemmt und gequetscht werden.

3.4. Gewitter

Bei längerer Abwesenheit oder Gewitter ziehen Sie den Stecker ab.

3.5. Niemals selbst reparieren

• Ziehen Sie bei Beschädigungen des Netzteils, der Anschlussleitung oder des Geräts sofort den Stecker aus der Steckdose.
• Nehmen Sie das Gerät nicht in Betrieb, wenn Gerät oder Anschlussleitungen sichtbare Schäden aufweisen oder das Gerät heruntergefallen ist.

WARNUNG!

Versuchen Sie auf keinen Fall, ein Geräteteil selbst zu öffnen und/oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags!

- Wenden Sie sich im Störungsfall an unser Service Center oder eine andere geeignete Fachwerkstatt.

3.6. Kopfhörer

WARNUNG!

Hohe Lautstärke bei der Verwendung von Ohrhörern oder Kopfhörern kann zum Verlust des Hörsinnes führen.

Bevor Sie einen Ohr-/Kopfhörer aufsetzen, stellen Sie die Lautstärke auf ein Minimum! Ihr Gehör kann Schaden nehmen, wenn es zu lange oder zu plötzlich hohen Lautstärken ausgesetzt wird.

3.7. Sicherer Umgang mit Batterien

Die Fernbedienung des Geräts benötigt eine Knopfzellenbatterie. Beachten Sie hierzu folgende Hinweise:

• Halten Sie Batterien von Kindern fern. Sie können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Werfen Sie die Batterien nicht ins Feuer, schließen Sie sie nicht kurz und nehmen Sie sie nicht auseinander.
• Reinigen Sie die Batterie- und Gerätekontakte vor dem Einlegen bei Bedarf.
• Beachten Sie beim Einlegen der Batterie die Polarität (+/-).
• Wenn Sie das Gerät längere Zeit nicht verwenden, nehmen Sie die Batterie heraus.
• Entfernen Sie erschöpfte Batterien umgehend aus dem Gerät! Es besteht erhöhte Auslaufgefahr!
• Setzen Sie die Batterie keinen extremen Bedingungen aus; stellen Sie das Gerät z. B. nicht auf Heizkörpern ab! Es besteht erhöhte Auslaufgefahr!
• Versuchen Sie niemals, normale Batterien wieder aufzuladen! Es besteht Explosionsgefahr!
• Nehmen Sie ausgelaufene Batterien sofort aus der Fernbedienung. Reinigen Sie die Kontakte, bevor Sie neue Batterien einlegen. Es besteht Verätzungsgefahr durch Batteriesäure!
• Sollte Batteriesäure ausgelaufen sein, vermeiden Sie unbedingt den Kontakt mit Haut, Augen und Schleimhäuten! Falls die Säure doch mit Haut in Kontakt gekommen ist, spülen Sie die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.

4. Systemvoraussetzungen

Grundvoraussetzung für DLNA Dienste oder Internet Radio:

-Breitband-Internetverbindung (z. B. DSL)
-WLAN oder kabelgebundener Router

Wiedergabe aus dem PC-Musik Archiv:

-Windows Vista® SP1 (ab Windows Media Player 11 vorinstalliert)
-Windows 8/Microsoft® Windows® 7 (UPnP aktiviert)

Steuern des Internet-Radios bequem per Smartphone/Tablet-PC:

–Smartphone/Tablet mit WLAN 802.11 a/b/g/n
-Android™ Plattform 2.3 oder höher
-Ab iOS 5.0 oder höher

- Installierte frei erhältliche MEDION® Lifestream App (siehe auch „21. Steuerung über Lifestream IR-Applikation“ auf Seite 38)

5. Vorbereitung

5.1. Lieferumfang prüfen

Entfernen Sie sämtliches Verpackungsmaterial, auch die Folie auf dem Display.

GEFAHR!

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

• Internetradio
  • Fernbedienung und Batterie (Knopfzelle 3 V, CR2025)
• Audiokabel
  • Netzteil (Modell KSAS0241200150HE)
  • Diese Bedienungsanleitung
• Garantiekarte

5.2. Batterie in die Fernbedienung einlegen

Die Fernbedienung benötigt eine Knopfzellen-Batterie 3 V, CR2025.

WARNUNG!

Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Ersatz nur durch denselben oder einen gleichwertigen Typ.

Schieben Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung nach unten ab. Entnehmen Sie die ggf. leere Batterie, indem Sie sie aus der Führung nach unten hinaus schieben und entsorgen Sie diese bei einer Sammelstelle für Altbatterien.
Schieben Sie die neue Batterie vom Typ CR 2025 mit dem Pluspol nach oben in das Fach ein. Achten Sie unbedingt auf die richtige Polarität (+/-).
▶ Setzen Sie den Deckel wieder a uf.

5.3. Anschlüsse

Bevor Sie Anschlüsse vornehmen, schalten Sie das Radio mit dem Netzschalter an der Geräterückseite aus.

▶ Betrieb im WLAN-Modus: Eine WLAN-Antenne ist im Gerät integriert.
▶ Betrieb im LAN-Modus: Schließen Sie ein Ethernet-Kabel an den RJ 45-Port an.
▶ Betrieb des UKW/DAB-Radios: Richten Sie die Antenne an der Geräterückseite für den Empfang aus.
Netzadapter: Verbinden Sie den Gerätestecker des mitgelieferten Netzadapters mit dem Anschluss DC IN und den Netzstecker mit einer Steckdose AC 230 V \~ 50 Hz.
LINE-OUT: Schließen Sie ein Audio-Cinchkabel an die Cinch Buchsen LINE-OUT an, um den Stereoton des Internetradios an andere Audiogeräte zu übertragen.
▶ AUX-IN: Schließen Sie ein 3,5 mm Stereoklinkenkabel an die Buchse AUX-IN an, um den Stereoton anderer Audiogeräte am Internetradio wiederzugeben.
USB: Schließen Sie hier einen USB-Datenträger an, um die Audiodateien des Datenträgers mit dem Internetradio wiederzugeben.

5.4. Zurücksetzen bei fehlerhafter Funktion

Sollte Ihr Gerät nicht reagieren, schalten Sie das Gerät mit dem Netzschalter an der Geräterückseite aus und nach ein paar Sekunden wieder ein.

Setzen Sie die Menüeinstellungen anschließend auf die Werkseinstellungen zurück, indem Sie das Menü SYSTEMEINSTELLUNGEN -> WERKSEINSTEL-

LUNGEN aufrufen und die anschließende Abfrage mit JA bestätigen.

Der Installationsvorgang muss nun erneut durchgeführt werden.

HINWEIS!

Bitte beachten Sie, dass alle Einstellungen, zum Beispiel der Netzwerkschlüssel, bei einem Reset unwiederbringlich verloren gehen und neu eingegeben werden müssen.

6. Übersicht WLAN-Radio

6.1. Vorderseite

1) STANDBY: Gerät in den Standby Modus schalten/ Lautstärkeregler
2) Display
3) NAV: durch Drehen im Menü navigieren; OK: durch Drücken Menüauswahl bestätigen; Manuelle Sendersuche im FM-Modus
4) : Eine Menüebene zurück
5) : Einstellmenü aufrufen
6) INFO: Displayanzeigen wechseln, WPS-Taste
7) MODE: Betriebsart wählen
8) : Favoritenliste aufrufen/speichern
9) : FM-Sendersuchlauf vorwärts, nächster Titel
10) : FM-Sendersuchlauf rückwärts, vorherigen Titel
11) : Abspielen, Pause
12) : Stummschalten

6.2. Rückseite

1) DAB/FM-Antenne
2) POWER: Ein-/Ausschalter
3) DC IN : Buchse für Steckernetzteil
4) Kopfhöreranschluss 3,5 mm Stereoklinke
5) LINE OUT: Audioausgang Cinchbuchse L/R
6) AUX IN: Audioeingang 3,5 mm Stereobuchse
7) LAN: RJ45 Netzwerkbuchse

6.3. Oberseite

1) SNOOZE: Ausschaltzeit (Schlummer) einstellen
2) USB Anschluss

6.4. Fernbedienung

1) STANDBY: Gerät in den Standby Modus schalten
2) + : Lautstärke erhöhen
3) Navigationstasten ◀ ▶ ▲ ▼
4) SLEEP/SNOOZE: Ausschaltzeit/Weckwiederholung einstellen
5) REPEAT/SHUFFLE: Ordner/Playliste wiederholen; Zufallswiedergabe einer Playliste/eines Ordners.
6) E Q: Equalizer-Modus einstellen
7) MENU/HOME: Hauptmenü/Untermenü aufrufen
8) : Stummschaltung
9) : Favoriten auswählen
10) ZIFFERNTASTEN: Zur Eingabe von Ziffern und Zeichen
11) Wiedergabetasten: ▶ Nächsten Titel wiedergeben, FM-Sendersuchlauf vorwärts; ▶: Wiedergabe starten/unterbrechen; □: Wiedergabe anhalten; ▶ Vorherigen Titel wiedergeben, FM-Sendersuchlauf rückwärts
12) OK: Eingaben bestätigen; gedrückt halten, um Titel der Wiedergabeliste hinzuzufügen
13) MODE: Betriebsart wählen
14) –: Lautstärke verringern

7. Menüstruktur

Das Radio hat folgende Menüstruktur:

HINWEIS!

Die Menüs HAUPTMENÜ und SYSTEMEINSTELLUNGEN können aus jeder Betriebsart heraus aufgerufen werden. Außerdem kann das Menü SYSTEMEINSTELLUNGEN aus dem Menü HAUPTMENÜ aufgerufen werden.

    G["System-einstellungen"] -->|OK| H["Equalizer"]
    H --> I["Interneteinstellg."]
    H --> J["Zeiteinstellungen"]
    H --> K["Sprache"]
    H --> L["Werkseinstellung"]
    H --> M["Software Update"]
    H --> N["Einrichtungsass."]
    H --> O["Info"]
    H --> P["Backlight"]

    Q["Internet Radio"] -->|MENU| R["Zuletzt gehört"]
    R -->|OK| S["Untermenüs"]
    Q -->|MENU| T["Username"]
    T -->|OK| U["Untermenüs"]

    V["Musicplayer"] -->|MENU| W["Medienbibliothek(en) > USB abspielen"]
    W -->|OK| X["Untermenüs"]
    V -->|MENU| Y["Username"]
    Y -->|OK| Z["Untermenüs"]

    AA["DAB"] -->|MENU| AB["Senderliste > Suchlauf"]
    AB -->|OK| AC["Untermenüs"]
    AA -->|MENU| AD["Username"]
    AD -->|OK| AE["Untermenüs"]

    AF["AUX in"] -->|MENU| AG["Suchlauf-Einstellung Audio-Einstellung Systemeinstellungen > Hauptmenü >"]
    AG -->|OK| AH["Untermenüs"]
    AF -->|MENU| AI["Systemeinstellungen > Hauptmenü >"]
    AI -->|OK| AJ["Untermenüs"]

7.1. Bedienung in den Menüs

Bedienung über die Fernbedienung

Alle Funktionen können sowohl über die Fernbedienung als auch über die Tasten am Gerät bedient werden. Über die Fernbedienung sind jedoch einige Funktionen einfacher und direkter zu bedienen:

• Zeichen und Zifferneingabe durch mehrmaliges Drücken der Ziffern-/Zeichentasten
• Wiedergabefunktionen der Musikwiedergabe PLAY, STOP, vorheriger/nächster Titel, Titelsuchlauf

Navigation in den Menüs

Drücken Sie die Taste MODE, um einen Betriebsmodus aufzurufen.
Drücken Sie die Taste MENU/HOME bzw. , um das Hauptmenü für den entsprechenden Modus aufzurufen.
Wählen Sie mit dem Drehregler OK einen Eintrag aus und bestätigen Sie ihn, indem Sie den Drehregler drücken. Alternativ können Sie auch die Navigationstasten und die Taste OK auf der Fernbedienung verwenden.
Drücken Sie die Taste MENU/HOME bzw. ←, um eine Menüebene zurück zu gelangen.

8. Konfiguration für das Internetradio

Das Radio wird bei der Verbindung mit dem Internet an den Service vTuner angemeldet (siehe auch: www.vtuner.com). Sie empfangen dadurch über 15000 Radiosender weltweit. Bis zu 500 Sender können Sie in einer Favoritenliste speichern.

Sie können das Radio auf zwei Arten über einen Access Point zum PC mit dem Internet verbinden:

• Drahtlos im WLAN-Modus: Die WLAN-Antenne des Radios empfängt die Signale Ihres DSL-Routers.
• Mit Kabel über den RJ45-LAN-Anschluss des Radios im LAN-Modus, sofern ein Ethernet-Netzwerk vorhanden ist.

Der PC braucht zum Empfang der Radiosender nicht eingeschaltet zu werden.

HINWEIS!

Die Senderliste Ihres Internetradios wird Ihnen kostenlos über den Internetdienst von www.vTuner.com bereit gestellt und laufend aktualisiert. Sollte ein Radiosender nicht verfügbar sein, so kann dies unterschiedlichste Ursachen seitens des Betreibers des Radiosenders haben. Dies ist jedoch kein Fehler des Geräts.

Bei der Verbindung zu Internetradiosendern kann es auch aufgrund von hohem Anfrageaufkommen zeitweilig zu Verzögerungen kommen. Versuchen Sie zu einem späteren Zeitpunkt noch einmal eine Verbindung zum Internetdienst aufzubauen.

8.1. Notwendige Netzwerkeigenschaften

Damit das Gerät als WLAN-Radio funktioniert, muss das Netzwerk folgende Eigenschaften haben:

• Der für das Netzwerk eingesetzte Router muss eine DHCP-Server-Funktion besitzen, damit er dem Gerät im Netzwerk automatisch eine IP-Adresse zuweisen kann.
• Setzen Sie einen derart konfigurierten Router bereits ein, können Sie das WLAN-Radio ohne Weiteres in das Netzwerk einbinden.

Für das Internetradio sind zwei Netzwerkkonfigurationen möglich: im WLAN-Modus (drahtlos) oder im LAN-Modus (mit Ethernet-Kabel).

• Wenn die Internetverbindung über ein Ethernet-Kabel hergestellt werden soll, wählen Sie im Einrichtungsassistenten die Verbindungsart KABEL. Sie können alle Einstellungen nachträglich manuell in den Systemeinstellungen ändern.
• Wenn Sie über ein drahtloses 802.11 a/b/g/n Netzwerk verfügen, können Sie das Internetradio über WLAN mit dem Internet verbinden:
  Bei der Erstinbetriebnahme müssen Sie einen Access Point (AP) auswählen und ggf. den Netzwerkschlüssel eingeben. Danach greift das Radio immer automatisch auf diesen AP zurück. Falls der AP nicht mehr gefunden wird, erfolgt eine entsprechende Meldung.

10. Stromversorgung herstellen

▶ Verbinden Sie den Stromversorgungsstecker des mitgelieferten Adapters (Modellnummer Modell KSAS0241200150HE) mit der DC IN Buchse am Gerät.
Um die Stromversorgung einzuschalten, schalten Sie das Gerät mit dem Ein-/Ausschalter an der Rückseite ein.

11. Erstinbetriebnahme

• Bei der ersten Inbetriebnahme erscheint zunächst eine Auswahl, in der Sie die Menüsprache einstellen können.
  Wählen Sie die Sprache aus, in der die Menüs angezeigt werden soll und drücken Sie dann den Drehregler OK zur Bestätigung.

Der Einrichtungsassistent erscheint (in der zuvor eingestellten Sprache):

▶ Bestätigen Sie die Abfrage EINRICHTUNGSASS. JETZT STARTEN? mit JA, um den Einrichtungsassistenten zu starten.

HINWEIS!

Wenn Sie NEIN auswählen, können Sie im nächsten Fenster angeben, ob der Assistent beim nächsten Einschalten des Geräts gestartet werden soll.

11.1. Uhrzeit und Datum einstellen

• Stellen Sie ein, ob die Uhrzeit im 12- oder 24-Stunden-Format angezeigt werden soll.
• Stellen Sie ein, ob die Uhrzeit automatisch über den FM-Empfang (UPDATE ÜBER FM), den DAB-Empfang (UPDATE ÜBER DAB) oder automatisch über das Netzwerk (UPDATE ÜBER NET) eingestellt werden soll.

HINWEIS!

Wenn Sie die Option UPDATE ÜBER NET ausgewählt haben, stellen Sie im nächsten Abfragefenster Ihre Zeitzone ein.

Stellen Sie anschließend die automatische Einstellung der Sommer-/Winterzeit auf Ein oder Aus.

▶ Wenn Sie den letzten Eintrag ausgewählt haben (KEIN UPDATE), stellen Sie die Uhrzeit in den folgenden Schritten manuell ein:
Die Ziffernstelle für den Tag blinkt. Stellen Sie den Tag mit dem Drehregler OK ein und drücken Sie dann den Drehregler zur Bestätigung.

Die Ziffernstelle für den Monat blinkt. Stellen Sie den Mo-

nat mit dem Drehregler OK ein und drücken Sie dann den Drehregler zur Bestätigung.

Die Ziffernstelle für das Jahr blinkt. Stellen Sie das Jahr mit dem Drehregler OK ein und drücken Sie dann den Drehregler zur Bestätigung.
Die Ziffernstelle für die Stunde blinkt. Stellen Sie die Stunde mit dem Drehregler OK ein und drücken Sie dann den Drehregler zur Bestätigung.
Die Ziffernstelle für die Minuten blinkt. Stellen Sie die Minuten mit dem Drehregler OK ein und drücken Sie dann den Drehregler zur Bestätigung.

11.2. Wlan Region auswählen

Wählen Sie die Region aus, in dem Sie das Internetradio betreiben.

Danach startet das Gerät die Suche nach verfügbaren WLAN Netzwerken (Access Points).

11.3. Verbindung zu einem Netzwerk herstellen

Die gefundenen Netzwerke werden mit ihrem Namen (SSID) in einer Liste angezeigt. WLAN-Access Points, die den Aufbau einer Verbindung über WPS anbieten, werden mit [WPS] angezeigt.

Darunter sehen Sie die Einträge:

NEUER SUCHLAUF: Erneute Suche starten

KABEL: Nach Netzwerken über Ethernet suchen

MANUELLE KONFIG: Verbindungsdaten manuell eingeben

Verbindung über LAN:

▶ Wenn Sie ein Netzwerkkabel angeschlossen haben, über welches die Verbindung zum Internet erfolgen soll, wählen Sie den Eintrag KABEL aus.

Das Internetradio sucht anschließend nach einer Internetverbindung über Ethernet und stellt die Verbindung anschließend automatisch her. Nach erfolgreicher oder nicht erfolgreicher Verbindung erscheint ein entsprechender Hinweis

Verbindung über WLAN:

Wählen Sie den WLAN-Access Point aus, mit dem das Internetradio verbunden werden soll und drücken Sie den Drehregler zur Bestätigung.

Bei einem unverschlüsselten (offenen) WLAN-Access Point stellt das Internetradio die Verbindung automatisch her.

Für die Verbindung mit einem verschlüsselten Netzwerk beachten Sie die folgenden Abschnitte.

11.4. WLAN Verbindung über WPS

Nachdem ein WLAN-Netzwerk ausgewählt wurde, das die Möglichkeit einer Verbindung über WPS bietet, erscheint das WPS-Menü. Wenn Sie keine Verbindung über WPS herstellen wollen, wählen Sie hier den Eintrag WPS ÜBERSPRINGEN.

WPS-Taste

Wählen Sie die Option TASTE DRÜCKEN, um die WPS-Funktion über die WPS-Taste des Routers nutzen zu können.

Drücken Sie anschliessend die WPS-Taste am Router und bestätigen Sie die Verbindung am Internetradio, indem Sie die den Drehregler drücken (OK).

HINWEIS!

Beachten Sie hierzu auch die Bedienungsanleitung des Routers.

Das Gerät baut nun eine Verbindung mit dem Netzwerk auf. Nach erfolgreicher Verbindung erscheint ein entsprechender Hinweis.

Das Gerät kann nun Medien über das Netzwerk wiedergeben bzw. Internetradiosender empfangen, sofern eine Verbindung ins Internet über das Netzwerk besteht.

Das Gerät speichert die Verbindungsdaten, so dass sie bei einer erneuten Verbindung nicht noch einmal eingegeben werden müssen.

PIN eingeben

Wenn der Router über keine WPS-Taste verfügt, aber die Möglichkeit der WPS-Verbindung über die PIN-Eingabe im Web-Interface des Routers bietet, wählen Sie die Option PIN EINGEBEN.

Geben Sie nach Aufforderung im Web-Interface des Routers die auf dem Display des Internetradios angegebene PIN-Nummer ein und bestätigen Sie dann durch Drücken des Drehreglers (OK) die Eingabe.

HINWEIS!

Beachten Sie ggf. auch die Bedienungsanleitung des Routers.

Das Gerät baut nun eine Verbindung mit dem Netzwerk auf. Nach erfolgreicher Verbindung erscheint ein entsprechender Hinweis.

▶ Drücken Sie die Taste OK zur Bestätigung.

Das Gerät speichert die Verbindungsdaten, so dass sie bei einer erneuten Verbindung nicht noch einmal eingegeben werden müssen.

Das Gerät kann nun Medien über das Netzwerk wiedergeben bzw. Internetradiosender empfangen, sofern eine Verbindung ins Internet über das Netzwerk besteht.

11.5. Netzwerkschlüssel eingeben

Wenn Sie das WPS-Menü übersprungen haben, erscheint die Eingabe des Netzwerk-

schlüssels.

Geben Sie hier den Netzwerkschlüssel für den WLAN-Access Point mit den Ziffern-/Zeichentasten auf der Fernbedienung ein. Sie können den Netzwerkschlüssel auch über die Tasten am Gerät eingeben:

Wählen Sie dazu mit dem Drehregler ein Zeichen aus und drücken Sie den Drehregler (OK) zur Bestätigung.
Um ein Zeichen zu löschen, wählen Sie den Eintrag BKSP und drücken Sie den Drehregler (OK).
▶ Wenn Sie die Eingabe abbrechen wollen, wählen Sie den Eintrag CANCEL und

drücken Sie den Drehregler (O K).

▶ Wenn Sie den Netzwerkschlüssel eingegeben haben, wählen Sie den Eintrag OK aus und bestätigen Sie mit dem Drehregler (OK).

Das Gerät speichert diesen Schlüssel, so dass er bei einer erneuten Verbindung nicht noch einmal eingegeben werden muss.

Das Gerät baut nun eine Verbindung mit dem Netzwerk auf. Nach erfolgreicher Verbindung erscheint ein entsprechender Hinweis.

▶ Drücken Sie den Drehregler (OK) zur Bestätigung.

Das Gerät kann nun Medien über das Netzwerk wiedergeben bzw. Internetradiosender empfangen, sofern eine Verbindung ins Internet über das Netzwerk besteht.

11.6. WLAN-Radio als Media Client nutzen

Ihr WLAN-Radio unterstützt das UPnP-Protokoll Universal Plug-and-Play. Sie können Audiodateien auf Ihrem PC drahtlos an Ihr WLAN-Radio übertragen, wenn eine UP-nP-Software installiert ist.

Das Internetradio unterstützt die Einbindung als Digital Media Renderer (DMR). So können Sie Musikdateien vom Computer aus auf dem Internetradio abspielen und auch die Lautstärke vom Computer aus einstellen.

HINWEIS!

Unter Windows 7 muss die UPnP-Verbindung zuvor am Computer bestätigt werden. Lesen Sie hierzu auch die entsprechenden Dokumentationen Ihres Betriebssystems!

11.7. Verbindung zwischen Internetradio und einem Media Server

Folgendermaßen verbinden Sie das Radio mit dem Media Server:

Öffnen Sie das Menü MUSIKPLAYER im Hauptmenü (oder drücken Sie mehrmals die Taste MODE) und wählen Sie den Eintrag MEDIENBIBLIOTHEK(EN).

Das Radio startet die Suche nach verfügbaren Medieninhalten im Netzwerk. Nach ein paar Sekunden wird der Media Server-Name eingeblendet, sofern er gefunden wurde, z. B.: WZ-nas-Server

▶ Wenn Sie den installierten Media Server mit dem Radio verbinden wollen, bestätigen Sie mit dem Drehregler (OK).

Es erscheinen die Ordner und Musikdateien des Medienservers. Sie können nun Musikdateien auswählen und abspielen.

HINWEIS!

Gegebenenfalls müssen Sie die Verbindung auf Ihrem PC bestätigen und freigeben!

12. Musik hören

Sie können mit Ihrem Internetradio Musik von verschiedenen Quellen hören: Internetradio, UKW-Radio, die Audio-Dateien auf Ihrem Computer und die Audio-Dateien auf tragbaren MP3-Playern.

Im Folgenden werden die Wiedergabefunktionen des Radios mit den verschiedenen Audioquellen beschrieben.

13. Internetradio hören

Um Internetradio zu hören, wählen Sie den Eintrag INTERNET RADIO im Hauptmenü und bestätigen Sie mit OK oder drücken Sie mehrmals die Taste MODE.
Im ersten Display finden Sie neben den Menüeinträgen zwei weitere Einträge:

ZULETZT GEHÖRT: Ruft den zuletzt wiedergegebenen Radiosender auf SENDERLISTE: Ruft die verfügbaren Internetradiodienste vom Internet-Server auf.

Radiodienste auswählen

Wählen Sie den Eintrag Senderliste aus, um folgende Dienste auswählen zu können:

Meine Favoriten

Hier können Sie die gespeicherten Sender aufrufen.

Region [Deutschland]

Hier können Sie alle Sender anzeigen, die der Region (hier: Deutschland) zugeordnet sind, in der das Internetradio sich ins Internet eingewählt hat.

Mein Wetter

Das Internetradio verfügt über einem internetbasierten Wetterdienst, über den Sie Wetterdaten und –vorhersagen abrufen können.

Wenn Sie diesen Menüeintrag auswählen, erscheint die Wetteranzeige zu Ihrer Region. Mit dem Drehregler OK können Sie nun die Wetterdaten um 4 Tage vor und wieder zurück blättern.

Folgende Symbole werden zur Darstellung der Wetterlage angezeigt:

Anzeigen bei Tag Anzeigen	bei Nacht
Sonning Klar
Teilweise sonning Wolkig
Diesig Diesig
Stark bewölkt Bewölkt
Bedeckt Bewölkt mit Regen
Regenschauer	Gewitter
Bewölkt mit Regen Bewölkt mit Schnee
Gewitter
Schnee
Bewölkt mit Schnee
Regen und Schnee

Standort ändern

Rufen Sie diesen Menüeintrag aus, um die Regionseinstellung für die Wetterdaten zu ändern:

NACH STADT SUCHEN: Geben Sie hier die Anfangsbuchstaben oder den gesamten Namen der Stadt ein, nach der Sie suchen wollen und bestätigen Sie mit OK.

Wählen Sie anschließend aus der Ergebnisliste die entsprechende Stadt aus und be- stätigen Sie mit OK.

NACH LAND SUCHEN: Wählen Sie hier zunächst das Land aus einer Liste aus und bestätigen Sie mit OK.

Wählen Sie anschließend eine Stadt aus einer Liste aus und bestätigen Sie mit OK.

HINWEIS!

Wenn Ihre Stadt nicht gefunden werden kann, wählen Sie eine Stadt aus, die sich in der Nähe befindet.

Drücken und halten Sie OK, um den eingestellten Standort als Favorit zu speichern.

Sender

Wählen Sie diesen Eintrag aus, um Internetradiosender anhand folgender Kriterien auszuwählen.

LÄNDER: Sender nach Land auswählen

GENRE: Sender nach Genre auswählen

SENDER SUCHEN: Sender nach Name suchen

POPULÄRE SENDER: Sender aus einer Liste von beliebten Sendern auswählen

NEUE SENDER: Sender aus einer Liste der neusten Sender auswählen

Wählen Sie einen Sender anhand der oberen Suchkriterien aus und drücken Sie den Drehregler OK.

Podcasts

Hier können Sie Podcasts anhand folgender Kriterien auswählen:

LÄNDER: Wählen Sie hier eine Region aus einer Liste aus und bestätigen Sie mit OK. Wählen Sie anschließend einen Podcast aus und bestätigen Sie mit OK.

FORMATE: Wählen Sie hier ein Genre aus einer Liste aus und bestätigen Sie mit OK. Wählen Sie anschließend einen Podcast aus und bestätigen Sie mit OK.

SUCHEN PODCASTS: Podcasts nach Name suchen

Meine hinzugefügten Radiosender

Sie können sich kostenlos über die Webseite http://internetradio.medion.com anmelden. Dort können Sie Ihr Internetradio anhand des Zugriffscodes registrieren.

Den Zugriffscode erhalten Sie wie folgt:

Gehen Sie in den Internetradio Modus, wählen Sie dort SONSTIGES/ZU- GRIFFSCODE ERHALTEN.

Meine gespeicherten Podcasts

Hier können Sie gespeicherte Podcasts aufrufen.

Sonstiges

Hier können den Zugriffscode für Ihr Internet-Radio anfordern.

13.1. Verbindung zu einem Internetradiosender / einem Podcast

Nachdem Sie einen Sender/einen Podcast ausgewählt haben, wie oben beschrieben, wird das Radio wird mit dem Internetradioserver verbunden. Im Display erscheinen folgende Anzeigen:

1) Name der Radiostation
2) Uhrzeit
3) Weitere Informationen des Radiosenders
4) Pufferspeicheranzeige
5) Nummer des Speicherplatzes

6) WLAN aktiv (Bei Ethernetverbindung erscheint das Symbol )

Das Radio wurde erfolgreich mit dem Internet-Server verbunden und empfängt die Internetradiosender.

HINWEIS!

Falls eine Fehlermeldung erscheint, kann das Radio den Internet-Server nicht finden.

Radiosender speichern

▶ Halten Sie die Taste ★ gedrückt, bis die Liste der Speicherplätze im Display erscheint.
Wählen Sie mit dem Drehregler OK einen Speicherplatz von 1-10 aus und drücken Sie den Drehregler OK. Der Radiosender ist gespeichert.
Um den Radiosender wieder aufzurufen, drücken Sie die Taste ★ und wählen Sie mit dem Drehregler OK den Sender aus der Liste aus. Drücken Sie den Drehregler OK, um den Sender wiederzugeben.

14. DAB-Radio hören

Um DAB -Radio zu hören, wählen Sie im Hauptmenü die Funktion DAB RA-DIO und bestätigen Sie mit dem Drehregler (O K) oder drücken Sie mehrmals die Taste MODE.

Das DAB-Radio Display erscheint:

1) DAB Empfang
2) Uhrzeit
3) Empfangsstärke
4) DAB-Stereo Empfang
5) Sendername

Radiosender einstellen

Drehen Sie den Drehregler (OK) nach links und rechts, um einen Radiosender von der Senderliste auszuwählen.
Drücken Sie den Drehregler (OK), um den Radiosender wiederzugeben.

Radiosender speichern

▶ Halten Sie die Taste ★, bis die Liste der Speicherplätze im Display erscheint.
Wählen Sie mit dem Drehregler (OK) einen Speicherplatz von 1-10 aus und drücken Sie den Drehregler (OK). Der Radiosender ist gespeichert.
Um den Radiosender wieder aufzurufen, drücken Sie die Taste ★ und wählen Sie mit dem Drehregler (OK) den Sender aus der Liste aus. Drücken Sie den Drehregler (OK), um den Sender wiederzugeben.

14.1. Hauptmenü im DAB-Radiomodus

Drücken Sie die Taste MENU, um das Menü für den DAB-Radiomodus anzuzeigen.

Senderliste

Hier können Sie die Senderliste anzeigen

Suchlauf

Wählen Sie den Eintrag SUCHLAUF, um sofort einen Sendersuchlauf zu starten. Der Fortschritt des Suchlaufs wird über einen Balken angezeigt.

Nach Abschluss des Suchlaufs erscheint die Senderliste.

Manuell einstellen

Im Display werden die Kanäle 5A bis 13F mit den dazugehörigen Frequenzen angezeigt. Wählen Sie einen Kanal aus, um anschließend mit den Tasten SKIPI und ▶▶▶ einen Sender auszuwählen.

Senderliste säubern

Wählen Sie diesen Eintrag aus und bestätigen Sie die anschließende Abfrage mit JA, um nicht mehr verfügbare Sender aus der Senderliste zu löschen.

Stellen Sie hier die Dynamic Range Control (DRC) ein. Dynamic Range Control reduziert die Unterschiede zwischen leisen und lauten Tönen.

Senderliste-Sortierung

Stellen Sie hier ein, nach welcher Sortierreihenfolge die Sender aufgelistet werden sollen:

Alphabetisch

Die Sender werden alphabetisch und numerisch sortiert.

DAB-Ensemble

Die Sender werden anhand ihrer Zugehörigkeit zu einem DAB-Ensemble sortiert.

Nach Signalstärke

Die Sender werden nach der Signalstärke, in der sie ausgestrahlt werden, sortiert.

15. FM-Radio hören

Um FM-Radio zu hören, wählen Sie im Hauptmenü die Funktion FM Radio und bestätigen Sie mit OK oder drücken Sie mehrmals die Taste MODE.

Das FM-Radio Display erscheint:

1) Sendername (bei RDS Empfang)/Frequenzanzeige
2) Uhrzeit
3) FM-Signalstärke
4) FM-Stereo Empfang
5) RDS Empfang
6) Frequenz, PTY-Information, Datum, Radiotext (Taste INFO drücken)

15.1. Radiosender einstellen

Drehen Sie den Drehregler OK nach links und rechts, um die Radiofrequenz einzustellen. Alternativ können Sie auch mehrmals die Tasten und auf der Fernbedienung drücken.
Drücken Sie den Drehregler OK, um einen automatischen Suchlauf zu starten. Der automatische Suchlauf startet entweder aufwärts oder abwärts – je nachdem in welche Richtung der Drehregler zuletzt gedreht wurde.

Alternativ können Sie auch die Tasten ◀◀ und ▶▶ auf der Fernbedienung gedrückt halten, bis der automatische Suchlauf startet.

15.2. Radiosender speichern

▶ Halten Sie die Taste ★ gedrückt, bis die Liste der Speicherplätze im Display erscheint.
Wählen Sie mit dem Drehregler OK einen Speicherplatz von 1-10 aus und drücken Sie den Drehregler OK. Der Radiosender ist gespeichert.
Um den Radiosender wieder aufzurufen, drücken Sie die Taste ★ und wählen Sie mit dem Drehregler OK den Sender aus der Liste aus. Drücken Sie den Drehregler OK, um den Sender wiederzugeben.

15.3. Hauptmenü im FM-Radiomodus

Drücken Sie die Taste MENU/HOME bzw. , um das Menü für den FM-Radiomodus anzuzeigen.

Suchlauf Einstellung

Bestätigen Sie folgende Abfrage NUR STARKE SENDER? mit

• JA, wenn das Radio nur Sender mit einem starken Signal finden soll;
• NEIN, wenn das Radio auch Sender mit einem schwachen Signal finden soll.

Audio Einstellung

Bestätigen Sie folgende Abfrage NUR MONO? mit

• JA, wenn Radiosender in Mono wiedergegeben werden sollen. Verwenden Sie diese Einstellung bei schwachem Empfang.
• NEIN, wenn Radiosender in Stereo wiedergegeben werden sollen.

16. Audiodateien von Ihrem Computer/von USB hören

Um Audiodateien aus dem Netzwerk zu hören, wählen Sie im Hauptmenü die Funktion Musikplayer und bestätigen Sie mit OK oder drücken Sie mehrmals die Taste MODE.

HINWEIS!

Um Audiodateien vom Netzwerk über das Radio auszugeben, müssen Sie eine Media-Server-Software im Netzwerk verwenden („11.6. WLAN-Radio als Media Client nutzen“ auf Seite 22).

ACHTUNG!

Benutzen Sie keine USB-Verlängerungskabel und schließen Sie das Gerät nicht über den USB-Anschluss direkt an einen PC an, um Schäden am Gerät zu vermeiden.

Der USB-Anschluss ist nur für die Verwendung von USB-Speichersticks ausgelegt, andere externe Speichermedien, wie z. B. externe Festplatten können nicht über den USB-Anschluss betrieben werden.

Um Audiodateien von einem USB-Datenträger wiederzugeben, schließen Sie einen USB-Datenträger an den USB-Anschluss an.

Wenn Sie einen USB-Datenträger anschließen, wechselt das Gerät automatisch in den Modus Musikwiedergabe und es erscheint die Abfrage

USB ANGESCHLOSSEN. ORDNER ÖFFNEN?

▶ Bestätigen Sie mit JA, um den Inhalt des USB-Datenträgers direkt zu öffnen.

Ist keine Audiodatei verfügbar, erscheint nach dem Aufrufen der Musikwiedergabe das Hauptmenü:

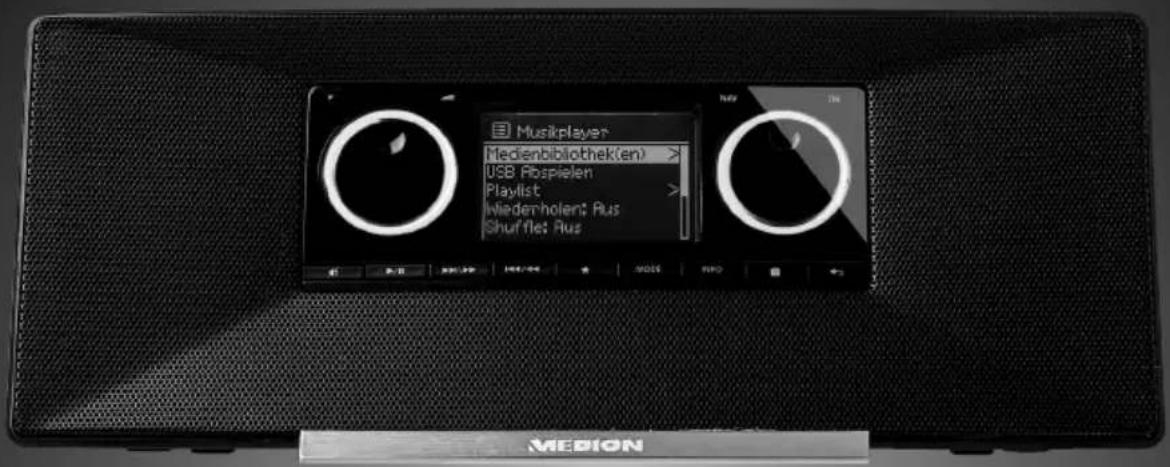

16.1. Hauptmenü im Musik Player Modus

Medienbibliothek(en)

Bestätigen Sie den Eintrag, um direkt nach Audiodateien im Netzwerk zu suchen. Wenn ein Mediaserver gefunden wurde, wird ein Auswahlmenü angezeigt, dessen Einträge vom Mediaserver übermittelt werden. Dieses Auswahlmenü kann z. B. wie folgt erscheinen:

USB Abspielen

Bestätigen Sie den Eintrag SUCHEN, um direkt nach Audiodateien auf dem USB-Datenträger zu suchen.

Playlist

Bestätigen Sie den Eintrag, um direkt nach Playlisten im Netzwerk zu suchen.

Wiederholen

Stellen Sie diese Funktion auf EIN, um den aktuellen Ordner zu wiederholen.

Shuffle

Stellen Sie diese Funktion auf EIN, um die Titel des aktuellen Ordners/der Playlist in zufälliger Reihenfolge wiederzugeben.

Playlist leeren

Bestätigen Sie den Eintrag, um die Einträge der Playlist zu löschen.

Server entfernen

Wählen Sie diese Einstellung und bestätigen Sie den anschließenden Dialog INAK-TIVE SERVER ANZEIGEN UND AUFWECKEN? mit JA, wenn inaktive Medienserver angezeigt werden sollen. Sie können anschließend einen Medienserver auswählen und aufwecken (WOL; Wake on LAN-Funktion), um Medieninhalte wiederzugeben.

16.2. Wiedergabedisplay

1) Titelname
2) Uhrzeit
3) WLAN-Empfangsstärke
4) Shuffle-Modus
5) Repeat-Modus
6) USB Wiedergabe
7) Medienwiedergabe über Server
8) ID3 Tag Anzeige (INFO drücken um weitere Informationen anzuzeigen)

HINWEIS!

Während der Wiedergabe können Sie die Wiedergabetasten wie bei einem normalen CD-Player benutzen.

Unterstützte Audioformate sind: *.mp3, *.wma, *.wav, *.flac, *.aac.

17. Einstellungen im Menü Systemeinstellungen

17.1. Equalizer

Hier können Sie vordefinierte Klangformate auswählen oder ein eigenes erstellen. Wählen Sie eines der Klangformate

NORMAL, MITTIG, JAZZ, ROCK, SOUNDTRACK, KLASSIK, POP, NACHRICHTEN, MEIN EQ oder MEINE EQ EINSTELLUNG aus und bestätigen Sie mit dem Drehregler OK. Die Klangeinstellung wird sofort übernommen.

MEIN EQ

▶ Wenn Sie im nachfolgenden Eintrag ein eigenes Klangformat gespeichert haben, wählen Sie MEIN EQ aus, um das Klangformat direkt zu übernehmen.

MEINE EQ EINSTELLUNG

Hier stellen Sie Ihr eigenes Klangformat für den Eintrag MEIN EQ ein.

▶ Stellen Sie Bass, Höhen und Lautstärke durch Drehen des Drehreglers OK ein und drücken Sie die Taste OK um die Eingabe zu speichern.
▶ Bestätigen Sie die folgende Abfrage mit JA, um das Klangformat zu speichern.

17.2. Interneteinst. (Interneteinstellungen)

Netzwerkassistent

Wählen Sie diesen Eintrag, um die Suche nach Netzwerken zu starten.

Geben Sie anschließend den WEP/WPA Schlüssel ein, um das Gerät mit dem draht-losen AP zu verbinden.

PBC Wlan Aufbau

Hier können Sie eine WPS-Verbindung aufbauen:

Aktivieren Sie die WPS-Verbindung an dem Gerät, welches WPS unterstützt und bestätigen Sie die Verbindung anschließend am Internetradio, indem Sie JA auswählen und mit der Taste OK bestätigen.

Einstellungenanzeigen

Hier werden Ihnen die Informationen zum momentan verbundenen Netzwerk, sowie die MAC-Adresse des Geräts angezeigt.

Wlan-Region

Wählen Sie hier die WLAN-Region aus, in der Sie das Gerät betreiben.

Manuelle Einstellungen

Wählen Sie die Kabel (Ethernet) oder Drahtlos (WLAN) aus und stellen Sie jeweils die DHCP Funktion auf Ein oder Aus.

NetRemotePIN-Setup

In diesem Eintrag können Sie den vierstelligen Code, der bei der Verbindung mit der

Lifestream IR-Applikation eines Smartphones oder Tablet PCs eingegeben werden muss, neu vergeben.

Netzwerkprofil

Das Gerät speichert die letzten 4 WLAN Netzwerke, zu denen eine Verbindung aufgebaut wurde.

Wählen Sie ein Netzwerk aus und drücken Sie OK. Bestätigen Sie die anschließende Abfrage mit JA, um das Netzwerk aus der Liste zu löschen.

HINWEIS!

Das aktuell verbundene Netzwerk kann nicht gelöscht werden.

Netzwerkverbindung im Standby halten

Wählen Sie diesen Eintrag aus und stellen Sie die Funktion auf JA, wenn das Internetradio auch im Standby-Betrieb bzw. bei Betriebsarten, die kein WLAN verwenden (AUX-IN, FM-Radio, DAB-Radio, USB-Wiedergabe), mit dem Netzwerk verbunden bleiben soll. Andere Media-Player können so auf das Internetradio zugreifen und es aufwecken.
Wenn keine Netzwerkverbindung gehalten werden soll, stellen Sie die Funktion auf NEIN. In dieser Einstellung wird die WLAN-Funktion auch bei Betriebsarten, die kein WLAN verwenden (AUX-IN, FM-Radio, DAB-Radio, USB-Wiedergabe), ausgeschaltet. Die Steuerung über die Lifestream IR App funktioniert in diesem Fall nicht.

HINWEIS!

Beachten Sie, dass bei gehaltener Netzwerkverbindung im Standby (Einstellung JA), das Internetradio mehr Strom verbraucht, als für den Standbymodus in den technischen Daten angegeben.

17.3. Zeiteinstellungen

Stellen Sie hier Uhrzeit und Datum ein, wie im Kapitel Erstinbetriebnahme beschrieben.

17.4. Sprache

Hier können Sie die Menüsprache einstellen

17.5. Werkseinstellung

Wählen Sie diesen Eintrag aus und bestätigen Sie die anschließende Abfrage mit JA, um das Gerät auf die Werkseinstellungen zurückzusetzen.

Alle bestehenden Netzwerkinformationen werden gelöscht und müssen zur Erneuten Verbindung neu eingegeben werden.

17.6. Software Update

Hier können Sie nach Softwareaktualisierungen suchen und sie ggf. installieren.

Auto-Update

Wählen Sie den Eintrag JA, um regelmäßig automatisch nach Softwareaktualisierungen zu suchen.

Jetzt prüfen

Startet direkt die Suche nach Softwareaktualisierungen.

17.7. Einrichtungsass. (Assistenten starten)

Startet den Einrichtungsassistenten wie im Kapitel Erstinbetriebnahme beschrieben.

17.8. Info

Hier werden die Softwareversion und Radio-Identifikationsnummer des Gerätes angezeigt.

17.9. Backlight

Sie können mit dieser Funktion die Beleuchtung des Displays einstellen:

- Dimmen des Displays im Standby-Modus nach einer festgelegten Zeit –Helligkeit des Displays

Dimmzeit einstellen

Wählen Sie den Eintrag DIMMEN IM STANDBY NACH: und wählen Sie durch Drehen des Drehreglers OK EIN, 10, 20,30, 45,60, 90, 120 oder 180 Sekunden aus.

Displayhelligkeit im Betrieb

Wählen Sie den Eintrag HELLIGKEIT IM BETRIEB durch Drehen und anschließendem Drücken des Drehreglers OK und stellen die gewünschte Helligkeitsstufe HELL, MITTEL, SCHWACH ein.

18. Einstellungen im Menü Hauptmenü

Über das Hauptmenü können Sie wie mit der Taste MODE die Betriebsarten aufrufen:

INTERNET RADIO MUSIKABSPIELER

DAB

FM

AUX IN

Außerdem können Sie hier die Schlummer-Funktion und die Weckfunktion einstellen.

18.1. Schlummer

Wählen Sie diesen Eintrag aus und wählen Sie mit dem Drehregler OK folgende Einstellungen für die automatische Abschaltung aus:

SCHLUMMER AUS - 15 MINUTEN - 30 MINUTEN - 45 MINUTEN - 60 MINUTEN

In der Einstellung SCHLUMMER AUS ist keine Ausschaltzeit eingestellt.

Sie können die Ausschaltzeit auch durch mehrmaliges Drücken der Taste SLEEP einstellen.

18.2. Wecker

Sie können mit Ihrem Internetradio zwei Weckzeiten einstellen.

HINWEIS!

Bevor Sie eine Weckzeit einstellen, müssen Sie die Uhr stellen („11.1. Uhrzeit und Datum einstellen“ auf Seite 19).

Wählen Sie einen Wecker aus und drücken Sie den Drehregler OK.
Wählen Sie einen der folgenden Einträge aus und drücken Sie den Drehregler OK, um Einstellungen vorzunehmen:

Erlauben

Wählen Sie AUS, um den Wecker zu deaktivieren.
Wählen Sie TÄGLICH, EINMAL, WOCHENENDE oder WERKTAGE, um den Wecker zu aktivieren.

Uhrzeit

▶ Stellen Sie hier die Uhrzeit ein, zu der der Wecker sich einschalten soll.

Modus

▶ Stellen Sie hier den Modus für den Wecker ein:

SUMMER: Wecken mit Weckton

INTERNET RADIO: Wecken mit Internetradio

DAB RADIO: Wecken mit DAB-Radio

FM: Wecken mit FM-Radio

Programm

Wählen Sie hier einen Senderspeicherplatz aus, wenn Sie vorher die Option Wecken mit Internetradio oder Wecken mit FM/DAB-Radio gewählt haben.

Lautstärke

▶ Stellen Sie hier die Lautstärke ein, mit der der Wecker sich einschalten soll.

Einstellungen speichern

Um die oberen Einstellungen für den Wecker zu übernehmen, wählen Sie den Eintrag SPEICHERN aus und drücken Sie den Drehregler OK.

19. Audiosignale externer Geräte wiedergeben

An der Rückseite des Geräts befindet sich der Audioeingang (AUX-IN).

▶ Verbinden Sie die Buchse AUX-IN über das 3,5 mm Audiokabel mit dem Audioausgang eines externen Gerätes, um das Audiosignal am Internetradio auszugeben.
Wählen Sie anschließend das Menü AUX aus. Sie können auch die Taste MODE auf der Fernbedienung drücken und anschließend mit den Pfeiltasten die Betriebsart auswählen und mit OK bestätigen.

Die Audiosignale des externen Geräts werden nun über die Lautsprecher des Internetradios wiedergegeben.

20. Webinterface des Internetradios aufrufen

Wenn Sie die IP-Adresse des Internetradios in Ihrem Browser eingeben, erscheint das Webinterface des Internetradios.

Die aktuelle IP-Adresse finden Sie unter SYSTEMEINSTELLUNGEN/INTERNETEINST./EINSTELLUNGEN anzeigen („Einstellungen anzeigen“ auf Seite 33).

Hier können Sie den Friendly Name für ihr Internetradio neu vergeben (Werkseinstellung lautet [MEDION]+[MAC-Adresse].

21. Steuerung über Lifestream IR-Applikation

Mit der Lifestream IR-Applikation auf Ihrem Smartphone oder Tablet PC können Sie Ihr Internetradio steuern.

Neben den gängigen Einstellungsmöglichkeiten wie Start, Stopp, Repeat oder das Erstellen von Favoriten-Listen und Sendersuchläufen, bietet die Lifestream IR-Applikation die Möglichkeit, den Klang individuell anzupassen.

21.1. Installation über Direktlink

Über den nebenstehenden QR-Code gelangen Sie direkt zum Download der Lifestream IR App auf Google Play oder den App Store von Apple:

21.2. Installation über Google Play oder den Apple App Store

• Öffnen Sie den Google Play oder den Apple App Store und suchen Sie nach dem Begriff MEDION Lifestream IR ¹ .
  Installieren Sie die Lifestream IR" App. von Medion. Folgen Sie dabei den Anweisungen zur Installation auf dem Bildschirm.

HINWEIS

Um die Lifestream IR-Applikation installieren zu können, muss eine Internetverbindung bestehen.

22. Verwenden der App

Nachdem Sie die App installiert haben müssen Sie das Internetradio mit Ihrem Smartphone/Tablet PC verbinden.
Rufen Sie dazu die App auf und schalten Sie das Internetradio ein. Stellen Sie sicher, dass Smartphone/Tablet PC und Internetradio im selben WLAN-Netzwerk angemeldet sind.
Beim allerersten Start listet die App alle kompatiblen Internetradios, die im WLAN-Netzwerk erkannt wurden, mit ihrem Friendly Name (siehe auch „20. Webinterface des Internetradios aufrufen“ auf Seite 37) auf.
Wählen Sie das richtige Internetradio aus, um die App zu verwenden.
▶ Geben Sie nach Aufforderung den Code 1234 ein. Sie können diesen NetRemote PIN für das Internetradio auch neu vergeben („NetRemote PIN-Setup“ auf Seite 33).

HINWEIS

Wenn die WLAN-Funktion in Betriebsarten, die kein WLAN verwenden (AUX-IN, FM-Radio, DAB-Radio, USB-Wiedergabe), ausgeschaltet wird (Einstellung „Netzwerkverbindung im Standby halten“ auf Seite 34), funktioniert die Steuerung über die Lifestream IR App nicht.

23. Gerät manuell auf die Werkseinstellungen zurücksetzen

Sollte das Internetradio nicht mehr auf Eingaben reagieren oder es zu Problemen bei der Netzwerkverbindung kommen, kann ein Zurücksetzen des Gerätes auf die Werkseinstellungen erforderlich sein.

Neben der Möglichkeit, das Gerät über die Menüeinstellungen zurückzusetzen („17.5. Werkseinstellung“ auf Seite 34), können Sie das Internetradio auch manuell per Tastenkombination zurücksetzen.

So setzen Sie das Internetradio manuell auf die Werkseinstellungen zurück:

Ziehen Sie den Gerätestecker des mitgelieferten Netzadapters aus dem Anschluss DC IN.
▶ Halten Sie den Drehregler (O K) und die Taste ↑ gedrückt.
Stecken Sie den Gerätestecker des mitgelieferten Netzadapters wieder in den Anschluss DC IN und halten Sie den Drehregler (OK) und die Taste noch so lange gedrückt, bis der Einrichtungsassistent erscheint.

HINWEIS

Alle bestehenden Netzwerkinformationen wurden gelöscht und müssen zur erneuten Verbindung neu eingegeben werden.

24. Fehlerbehebung

Bei einer Störung des Geräts prüfen Sie bitte zunächst, ob Sie das Problem mit Hilfe der folgenden Übersicht selbst beheben können.

Versuchen Sie auf keinen Fall, die Geräte selbst zu reparieren. Wenn eine Reparatur notwendig ist, wenden Sie sich bitte an unser Service Center oder eine andere geeignete Fachwerkstatt.

Problem Mögliche Ursache Lösung
Die Fernbedienung funktioniert nicht.	Sind die Batterien richtig eingelegt?	Batterien korrekt einlegen.
	Sind Sie weiter als 7 Meter vom Radio entfernt?	Distanz verringern.
	Ist der Weg zwischen Fernbedienung und Infra-rotsensor frei?	Hindernis entfernen.
	Ist die Fernbedienung auf den Sensor gerichtet?	Fernbedienung richtig ausrichten.
Das Display bleibt schwarz.	Ist der Netzadapter an beiden Seiten richtig an-geschlossen?	Verbinden Sie den Strom-versorgungsstecker des mitgelieferten Adapters mit der DC IN Buchse am Gerät. Stecken Sie den Netzstecker in eine Steck-dose AC 230 V ~ 50 Hz.
Der gewählte Sender kann nicht gehört werden	Sie müssen die Sender-wahl mit OK bestätigen
	Stummschaltung einge-schaltet	Taste drücken, um die Stummschaltung auszu-schalten.
	Lautstärkepegel zu gering	Prüfen Sie die Lautstärke-einstellung.
	Angeschlossener Kopf-hörer.	Der Lautsprecher ist stummgeschaltet. Kopf-hörer entfernen.
	Kein Empfang Prüfen Sie die Netzwerk-konfiguration.
UKW-Empfang ist gestört A	Antenne nicht richtig aus-gerichtet	Antenne ausrichten
Kein Zugang zum Interne-tradio	Keine WLAN-Verbindung Prüfen Sie den WLAN-Router bzw. die Verbin-dungen.
Kein Zugang vom PC als AP (Media Server) zum Ra-dio	Radioverschlüsselung Geben Sie den Code ein. Beachten Sie hierzu auch die Freigabeeinstellungen auf dem PC.
Wecker funktioniert nicht F	Funktion nicht aktiviert Überprüfen Sie die Weck-einstellung.
Problem bei der Verbin-dung zum Router.	Es ist kein DHCP-Server aktiviert.	Überprüfen Sie die Ein-stellungen des Routers.
	Es wurde ein falscher Verschlüsselungsalgorithmus des Netzwerkes eingeben.	Verschlüsselungsalgorithmus des Netzwerkes er-neut eingeben.
	Der RJ45-Port oder das WLAN-Modul sind defekt.	Kontaktieren Sie den Ser-vice
Keine IP-Adresse gefun-den	Keine Antwort vom DNS (Domain Name Server)	DNS-Einstellungen an Ih-rem Router überprüfen.
	Der verwendete DNS er-kennt den Namen V-Tuner.com nicht.	Benutzen Sie einen ande-ren DNS Server.
Keine Verbindung zum vTuner-Server	Der Internetzugang ist blockiert.	Versuchen Sie es erneut.
	vTuner-Server ist nicht in Betrieb oder überlastet.	vTuner-Server überprüfen.
	Der Anmeldevorgang ist fehlgeschlagen.	Anmeldevorgang wiederholen.
	Der Streamer des Radio-senders ist nicht verfügbar oder überlastet.	Versuchen Sie es erneut.
	Das Internetradio unterstützt den Servicetyp des Radiosenders nicht.	-
	Probleme mit dem Internet-Buffer. Die Bandbreite reicht für stabile Datenströme nicht aus.	Ggf. Bandbreite erhöhen.
Das Internetradio hat normal gebootet, kann aber keine IP-Adresse empfangen	Kein DHCP-Server aktiviert.	Prüfen Sie die Router-Einstellungen.
	Falscher WLAN-Verschlüsselungsalgorithmus eingegeben.	WLAN-Verschlüsselungs-algorithmus erneut eingegeben.
	Die Netzwerkschnittstellen sind nicht in Ordnung.	Schnittstellen überprüfen.
Das Internetradio lässt sich nicht mit der Lifestream App steuern	Internetradio und Smart-phone/Tablet PC befinden sich nicht im selben WLAN Netzwerk.	Überprüfen Sie den Netzwerkstatus von Internetradio und Smartphone/Tablet PC.

25. Reinigung

Schalten Sie das Gerät aus, bevor Sie es reinigen.

Verwenden Sie ein weiches, trockenes Tuch, ab es abzuwischen. Benutzen Sie keine rauen Tücher, keine scharten Reinigungsmittel, keine Verdünner oder alkoholische Lösungen für die Reinigung. Solche Mittel können das Gerät beschädigen.

26. Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung, Verpackungen sind Rohmaterialien und können wiederverwertet werden oder dem Recycling-Kreislauf zugeführt werden.

Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden.

Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen.

Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden.

Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.

Batterien

Akkus müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batterievertreibenden Handel sowie bei kommunalen Sammelstellen entsprechende Behälter zur Entsorgung bereit. Weitere Auskünfte erteilen Ihr örtlicher Entsorgungsbetrieb oder Ihre kommunale Verwaltung.

27. Technische Daten

Netzadapter

Modell: KSAS0241200150HE

Hersteller: Ktec, China

Eingangsspannung: AC 100 – 240 V \~ 50/60 Hz 0,6 A

Ausgangsspannung: 12 + - ∨ 1,5 A

Fernbedienung

Batterie für Fernbedienung: 1x Knopfzelle 3 V Typ CR2025

Gerät

Lautsprecher: 2 x 5 W RMS

Abmessungen: ca. 290 x 100 x 130 mm

Gewicht: ca. 1,7 kg

WLAN

Frequenzbereich: 2,4 GHz/5 GHz

WLAN Standard: 802.11 a/b/g/n

Verschlüsselung: WEP/WPA

Reichweite: Innen ca. 35 – 100 m / Aussen ca. 100 – 300 m

Radio

Frequenzbereich DAB III: 174 - 230 MHz

Frequenzbereich FM: 87,5 – 108 MHz

Anschlüsse

Netzadaptereingang: DC 12 V, 1,5 A ⊕-⊖

Ethernet-Port (LAN) RJ-45

Line-Out: Cinchbuchse L/R

AUX-In: 3,5 mm-Stereoklinke

Kopfhörer: 3,5 mm-Stereoklinke

Ausgangsspannung: max. 150 mV

USB-Anschluss

Version: 2.0

USB-Ausgang: DC 5V max. 300mA

28. Konformitäts- und Lizenzinformationen

Das Gerät nutzt den Wetter-Informationsdienst der Adaptive Navigation GmbH. Die Wetterdaten werden von www.wetter.net zur Verfügung gestellt.

28.1. Konformitätsinformation

Mit diesem Gerät wurden folgende Funkausstattungen ausgeliefert:

- Wireless LAN

Bedingt durch den 5 GHz-Frequenzbereich der eingebauten Wireless LAN Lösung ist der Gebrauch in allen EU-Ländern nur innerhalb von Gebäuden gestattet.

Hiermit erklärt die Medion AG, dass das Produkt mit den folgenden europäischen Anforderungen übereinstimmt:

• R&TTE Richtline 1999/5/EG
- Öko-Design Richtlinie 2009/125/EG
• RoHS-Richtlinie 2011/65/EU.

Vollständige Konformitätserklärungen sind erhältlich unter

29. Lizenzvereinbarungen für Endanwender

29.1. Audioprodukte zur Verwendung mit Internetradio

Dieses Dokument ist Eigentum von MEDION. Ohne die schriftliche Genehmigung von MEDION darf es weder kopiert noch darf sein Inhalt offengelegt werden. Sämtliche Dritte, denen dieses Dokument ausgehändigt wird, müssen eine Geheimhaltungsvereinbarung unterzeichnen.

Dieses Dokument ersetzt sämtliche vorherigen Ausführungen. MEDION, die Anbieter der Online-Inhalte und die Portaldienste behalten sich das Recht vor, in Übereinstimmung mit ihrem jeweiligen Grundsatz der kontinuierlichen Verbesserung an den Produkten, Diensten und Dokumentationen unangekündigt Änderungen vorzunehmen.

MEDION übernimmt keinerlei Haftung für Verluste, die vermeintlich aus der Nutzung dieses Dokuments oder zugehöriger Produkte entstanden sind.

Audiokodiertechnik MPEG Layer-3: lizenziert vom Fraunhofer IIS und von Thomson. http://www.iis.fraunhofer.de/bf/amm/index.jspp Dieses Produkt enthält Software. Sie verpfügen über das einfache, nicht übertragbare Recht zur Nutzung der Software lediglich in Form des Objektcodes und nur zum Betreiben des Produkts.

Fraunhofer

Institut Integrierte Schaltungen

Die Rechte am geistigen Eigentum der in diesem Produkt enthaltenen Software verbleiben bei der sie bereitstellenden Vertragspartei (bzw. beim jeweiligen Lizenzgeber). Alle ihre Rechte bleiben vorbehalten.

Es ist Ihnen strengstens untersagt, den Quellcode der in diesem Produkt enthaltenen Software zu verändern, zu übersetzen, per Reverse Engineering zu rekonstruieren, zu dekompilieren, zu disassemblieren oder in anderer Weise zu ermitteln oder aber auf anderem Wege die Funktionsweise der in diesem Produkt enthaltenen Software nachzubilden, soweit diese Beschränkung gemäß geltendem Recht nicht ausdrücklich unzulässig ist.

Wir übernehmen keinerlei Gewähr für die Funktions- oder Leistungsfähigkeit der Software, und weder wir noch unsere Lieferanten oder Lizenzgeber haften Ihnen gegenüber für indirekte Schäden, Sonder-, Begleit- oder Folgeschäden (wie etwa für Gewinnausfälle), die Ihnen aus der Nutzung der in diesem Produkt enthaltenen Software entstehen, es sei denn, ein solcher Haftungsausschluss ist in dem Gebiet, in dem Sie dieses Produkt erworben haben, unzulässig.

Diese Bestimmungen gelten für sämtliche Aktualisierungen der Software, die Sie an dem Produkt vornehmen.

Dieses Produkt ist durch bestimmte geistige Eigentumsrechte von Microsoft geschützt. Ohne eine von Microsoft erteilte Lizenz ist eine nicht an das Produkt geknüpfte Nutzung oder Verbreitung dieser Technik untersagt.

Eric Young macht hiermit sein Recht geltend, als Autor von Teilen der in diesem Werkzeug eingesetzten OpenSSL-Softwarebibliothek anerkannt zu werden.

UPnP™ ist eine Marke der UPnP Implementers Corporation.

30. Impressum

Copyright © 2014

Alle Rechte vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten

Das Copyright liegt bei der Firma:

Medion AG

Am Zehnthof 77

45307 Essen

Deutschland

Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medionservice.de zum Download zur Verfügung.

Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

fraunhofer.de/bf/amm/index.jspp

Integrierte Schaltungen

26. Technische gegevens

Lichtnetadapter

Model: KSAS0241200150HE

Fabrikant: Ktec,

China

Ingangsspanning: AC 100 – 240 V / 50 - 60 Hz 0,6 A

Uitgangsspanning: 12 1,5 A ⊕∅∅

Afstandsbediening

Frequentiebereik: 2,4 GHz/5 GHz

Bereik: Binnenshuis ca. 35 – 100 m /

Buitenshuis ca. 100 – 300 m

Radio

Frequentiebereik DAB III: 174 - 230 MHz

Frequentiebereik FM: 87,5 – 108 MHz

Aansluitingen

Ingang voedingsadapter: DC 12 V, 1,5 A ⊕-⊖-

Thomson. http://www.iis.fraunhofer.de/bf/amm/index.jspp

Integrierte Schaltungen

1) DAB reception
2) Time
3) Reception strength
4) DAB stereo reception
5) Station name

Ethernet port (LAN) RJ45

http://www.iis.fraunhofer.de/bf/amm/index.

jspp

Integrierte Schaltungen

45467 Mülheim / Ruhr

Deutschland

Hotline: 01805 - 633 633

Fax: 01805 - 665 566

(0,14 Euro/Minute aus dem dt. Festnetz,

Mobilfunk max. 0,42 Euro/Min)

Bitte benutzen Sie das Kontaktformular unter

www.medionservice.de

UK

www.medion.de

Medion Electronics Ltd.

Bitte benutzen Sie das Kontaktformular unter

www.medion.com/be unter „service“ und „contact“.
