BEDIENUNGSANLEITUNG WD7101CKC SAMSUNG

1. Auffrischprogramm (Airwash)

Das Auffrischprogramm kann schlechten Geruch von den Kleidungsstücken entfernen. Entfernt Bakterien und organische Rückstände aus der Bettwäsche, bei der Wäsche mit Wasser wenig effektiv ist.

2. Das Silver Nano-Verfahren mit positiven Silberionen wirkt

antibakteriell. Das Silver Nano-Verfahren von Samsung nutzt Silberpartikel im Nanobereich zur Säuberung und Desinfektion Ihrer Wäsche und der Trommel Ihrer Waschmaschine. Feines ebenso wie alte Socken werden bereits bei Temperaturen unterhalb von 30° C vom Schweißgeruch befreit. So können Sie nicht nur Energie sparen, sondern zugleich auch die Farben und die Form Ihrer Kleidung schützen. Die Lebensdauer der Silberplatten nimmt mit jedem Einsatz ab. Ihre Lebensdauer beträgt zehn (10) Jahre, wenn sie pro Woche dreimal im Standardprogramm verwendet werden. Die Silberplatten dürfen nur von einem Kundendiensttechniker ausgetauscht werden. Dieser Austausch ist kostenpflichtig.

3. Einknopfbedienung vom Waschen bis zum Trocknen

Sie können die Trockenzeit manuell einstellen. Diese Maschine verfügt über einen automatischen Sensor für den optimalen Trocknungszustand. So können Sie einen ganzen Waschzyklus einschließlich Trockengang mit einem einzigen Bedienknopf einstellen.

Mit der Kindersicherung wird verhindert, dass Kinder in die Trommel der Waschmaschine greifen können. Die Sicherheitsfunktion stellt sicher, dass Kinder nicht mit dem Gerät spielen und dabei in den Waschvorgang eingreifen. Das Aktivieren der Kindersicherung wird durch ein Signal angezeigt.

Das Sparprogramm ist sinnvoll, wenn Sie die Trommel nicht vollständig beladen. Dieser Waschgang verbraucht, wie eine kleinere Waschmaschine, weniger Wasser, Waschmittel und Strom.

Mit dieser Funktion kann eine Endezeit der Waschmaschine innerhalb der nächsten 24 Stunden eingestellt werden. WD7101CKW-02502D-03_DE.indd 2 2008-08-22 ¿ÀÈÄ 7:09:40Sicherheitsinformationen _3 sicherheitsinformationen Überall in diesem Handbuch sehen Sie Warnungen und Vorsichtshinweise. Die folgenden Warnungen, Vorsichtshinweise und wichtigen Sicherheitsanweisungen decken nicht alle denkbaren Umstände und Situationen ab. Lassen Sie den gesunden Menschenverstand, Vorsicht und die notwendige Sorgfalt nicht außer Acht, wenn Sie Ihre Waschmaschine installieren, warten und einsetzen. Samsung haftet nicht für Schäden aufgrund von unsachgemäßer Verwendung.

WICHTIGE SYMBOLE FÜR SICHERHEITSANWEISUNGEN UND

VORSICHTSHINWEISE Bedeutung der Symbole und Zeichen in diesem Benutzerhandbuch: ACHTUNGGefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen oder zum Tod führen können.VORSICHTGefährliche bzw. unsichere Praktiken, die zu leichten Verletzungen oder Sachschäden führen können.VORSICHTUm die Gefahr von Bränden und Explosionen, elektrischem Schlag und anderen Verletzungen beim Einsatz Ihrer Waschmaschine zu vermindern, beachten Siedie folgenden Sicherheitshinweise: BEVOR SIE DAS GERÄT IN BETRIEB NEHMEN Verpackungsmaterialien können eine Gefahr für Kinder darstellen. Entfernen Sie deshalb alle Verpackungsmaterialien (Kunststoffbeutel, Styropor usw.) aus der Reichweite von Kindern.Das Gerät dient nur zur Verwendung im häuslichen Bereich.Stellen Sie sicher, dass Strom- und Wasseranschluss des Geräts von Fachpersonal durchgeführt werden. Beim Anschluss müssen sowohl die gesetzlichen Sicherheitsauflagen als auch die Herstelleranweisungen (siehe „Installation“) beachtet werden.Entfernen Sie vor Inbetriebnahme der Waschmaschine unbedingt das gesamte Verpackungsmaterial und alle Transportsicherungen. Anderenfalls können ernsthafte Schäden am Gerät entstehen. Weitere Informationen finden Sie unter „Transportsicherungen entfernen“.Bevor Sie das erste Mal Wäsche waschen, muss die Waschmaschine zunächst einmal einen kompletten Waschzyklus ohne Wäschefüllung durchlaufen. Siehe „Vor dem ersten Waschgang“ VORSICHTSMASSNAHMEN Bevor Sie das Gerät reinigen bzw. vor dem Durchführen von Wartungsarbeiten ziehen Sie den Netzstecker des Geräts aus der Steckdose oder schalten das Gerät mit der Taste Power (Netz) aus. Stellen Sie vor dem Waschen sicher, dass die Taschen aller zu waschenden Kleidungsstücke geleert sind. Harte bzw. spitze Gegenstände wie Münzen, Sicherheitsnadeln, Nägel, Schrauben oder Steine können schwere Schäden an Ihrer Waschmaschine verursachen.Drehen Sie nach der Verwendung des Geräts stets den Wasserhahn des Wasserzulaufs zu.Überprüfen Sie vor dem Öffnen der Gerätetür, ob das Waschwasser abgepumpt wurde. Öffnen Sie niemals die Gerätetür, solange Sie im Inneren der Waschmaschine noch Wasser sehen.Kleine Kinder und Haustiere können ins Trommelinnere klettern. Überprüfen Sie deshalb zur Sicherheit die Trommel des Geräts vor jeder Benutzung.VORSICHTACHTUNG WD7101CKW-02502D-03_DE.indd 3 2008-08-22 ¿ÀÈÄ 7:09:404_ Sicherheitsinformationen Der Glaseinsatz der Gerätetür kann während des Waschbetriebs sehr heiß werden. Halten Sie deshalb Kinder von der laufenden Waschmaschine fern. Nehmen Sie keinesfalls selbst Reparaturen an der Maschine vor. Nicht von Fachleuten vorgenommene Reparaturen können ernsthafte Schäden verursachen und/oder größere Reparaturen an der Waschmaschine erforderlich machen. Falls der Stecker (das Netzkabel) beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer ähnlich qualifizierten Fachkraft ausgewechselt werden, um Gefahren zu vermeiden. Achten Sie darauf, dass Wartungs- und Reparaturarbeiten nur von qualifizierten Kundendiensttechnikern durchgeführt werden, wobei nur Original-Ersatzteile verwendet werden sollten. Dieses Gerät sollte nicht von Kindern oder gebrechlichen Personen bedient werden, wenn keine angemessene Aufsicht durch eine verantwortliche Person gegeben ist, die darauf achtet, dass die Personen das Gerät gefahrlos handhaben. Kleinere Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen können. Wenn die Stromzufuhr für das Gerät über ein Verlängerungskabel oder eine nicht fest in der Wand angebrachte Steckerleiste erfolgt, müssen diese so angeordnet werden, dass sie vor dem Eindringen von Spritzwasser oder Feuchtigkeit geschützt sind. Außerdem müssen Verlängerungskabel und Steckerleisten dem Nennstrom des Geräts entsprechen. Um korrekte Stromaufnahme zu gewährleisten, muss das Gerät mit einem geeigneten Anschluss verbunden sein. Das Gerät muss so aufgestellt werden, dass der Stecker nach der Installation frei zugänglich ist. Verwenden Sie kein Brauchwasser, das Öle, Cremes oder Lotionen enthält. Solches Wasser wird häufig in Kosmetik- oder Massagesalons verwendet.

• Andernfalls können sich die Dichtungen verformen, was zu Fehlfunktionen und Lecks führen kann. Waschtrommeln aus Edelstahl sind in der Regel rostfrei. Wenn jedoch Metallgegenstände, wie z. B. Haarspangen, längere Zeit in der Waschtrommel verbleiben, kann dies zum Rosten der Trommel führen.

Lassen Sie kein chlorhaltiges Wasser oder Chlorbleiche über einen längeren Zeitraum in der Trommel stehen.

Vermeiden Sie es, regelmäßig eisenhaltiges Wasser zu verwenden oder über einen längeren Zeitraum in der Trommel zu belassen.

Sollte sich doch einmal Rost auf der Oberfläche der Trommel bilden, entfernen Sie diesen mit einem pH-neutralen Spülmittel und einem Schwamm oder weichen Tuch. (Verwenden Sie unter keinen Umständen eine Stahlbürste.) Wenn die Waschmaschine am Boden Ventilationsöffnungen besitzt, müssen Sie darauf achten, dass diese nicht durch Teppich verdeckt werden. Verwenden Sie nur neue Schläuche. Alte Schläuche dürfen nicht wieder verwendet werden. Der Trockner darf nicht verwendet werden, wenn Sie zum Reinigen auch Chemikalien eingesetzt haben

Dieses Zeichen auf dem Produkt oder dessen Verpackung gibt an, dass es nach Ablauf seiner Gebrauchsdauer nicht über den normalen Hausmüll entsorgt werden darf. Entsorgen Sie dieses Gerät getrennt, und führen Sie es dem Recycling zu, um mögliche Umwelt- oder Gesundheitsschäden zum vermeiden und die nachhaltige Wiederverwertung von Materialien zu unterstützen. Private Benutzer erhalten detaillierte Informationen zum ordnungsgemäßen Recycling dieses Geräts bei dem Fachhändler, bei dem Sie das Gerät erworben haben oder bei den örtlichen Behörden. Gewerbliche Benutzer wenden sich an ihren Lieferanten und überprüfen die Konditionen Ihres Kaufvertrags. Dieses Gerät darf nicht gemeinsam mit dem sonstigen gewerblichen Müll entsorgt werden. sicherheitsinformationen WD7101CKW-02502D-03_DE.indd 4 2008-08-22 ¿ÀÈÄ 7:09:41Inhalt _5 inhalt INSTALLATION DER WASCHMASCHINE

6 Waschmaschine auspacken 6 Ihre Waschmaschine auf einen Bl 6 Standort wählen 7 Stellfüße ausrichten 7 Transportsicherungen entfernen 8 Wasserzufuhrschlauch anschließen 9 Wasserzufuhrschlauch (optional) anschließen 10 Wasserabfluss-Schlauch anschließen WASCHBETRIEB

11 Vor dem ersten Waschgang 11 Waschmittel verwenden 13 Für Silver Wash 14 Kindersicherung (Tastensperre) 14 Mit manuellen Einstellungen waschen 15 Mit Fuzzy-Logic waschen 16 Trockengang 16 Verwenden von Delay End (Endzeit) 17 Wäsche hinzufügen 17 Trommelreinigung 18 Auffrischfunktion (Airwash) 19 Tipps und Hinweise zum Waschen

REINIGUNG UND PFLEGE

20 Notfall-Abpumpen 20 Wenn die Waschmaschine eingefroren ist 20 Außenflächen der Waschmaschine reinigen 21 Waschmittelbehälter reinigen 21 Fremdkörperfalle reinigen 22 Sieb am Wasserzulauf reinigen FEHLERSUCHE

23 Probleme und Lösungen 24 Fehlermeldungen

25 Übersicht über die Waschprogramme ANHANG

26 Erklärung der Pflegesymbole 26 Wichtige Hinweise zum Netzanschluss 26 Umweltschutz-Hinweise 27 Konformitätshinweise 27 Technische Daten WD7101CKW-02502D-03_DE.indd 5 2008-08-22 ¿ÀÈÄ 7:09:416_ Installation der waschmaschine installation der waschmaschine WASCHMASCHINE AUSPACKEN Packen Sie Ihre Waschmaschine aus, und überprüfen Sie das Gerät auf Transportschäden. Stellen Sie sicher, dass alle unten abgebildeten Zubehörteile mitgeliefert wurden. Falls ein Transportschaden vorliegt oder Zubehörteile fehlen, setzen Sie sich bitte umgehend mit Ihrem Fachhändler in Verbindung.

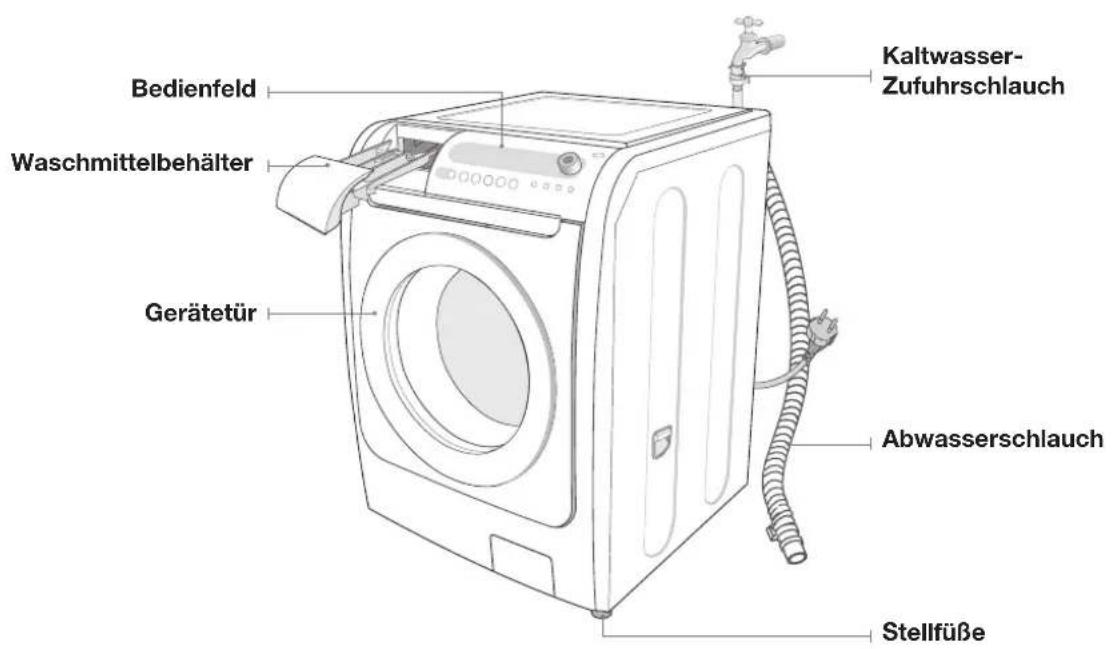

IHRE WASCHMASCHINE AUF EINEN BL

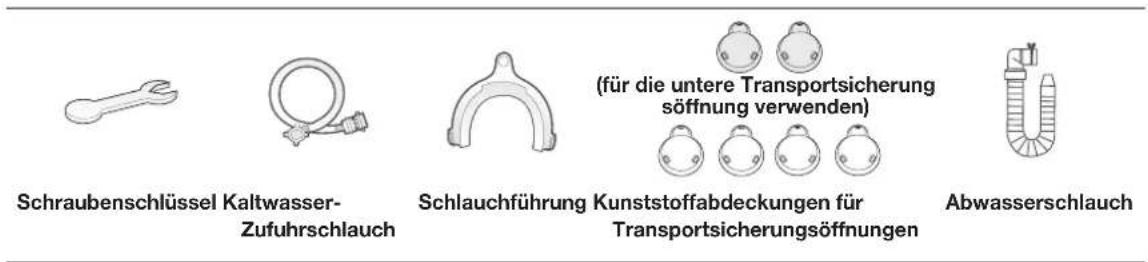

Schraubenschlüssel Kaltwasser- Zufuhrschlauch Schlauchführung Kunststoffabdeckungen für Transportsicherungsöffnungen Abwasserschlauch

Bevor Sie die Waschmaschine anschließen, wählen Sie einen Standort mit den folgenden Eigenschaften:

• Harte, ebene Stellfläche (falls die Stellfläche uneben ist, siehe Abschnitt „Stellfüße ausrichten“ auf der nächsten Seite)

• Möglichst weit entfernt von direktem Sonnenlicht

• Angemessene Belüftung

• Raumtemperatur darf nicht unter 0° C fallen

• Möglichst weit entfernt von Wärmequellen (Heizungen usw.) Stellen Sie sicher, dass die Füße der Waschmaschine nicht auf dem Netzkabel stehen. Wenn die Waschmaschine auf einem mit Teppichboden ausgelegtem Boden steht, stellen Sie sicher, dass die Ventilations- und Belüftungsöffnungen nicht durch Teppichmaterial verdeckt werden. (für die untere Transportsicherung söffnung verwenden) Kaltwasser- Zufuhrschlauch Abwasserschlauch Bedienfeld Waschmittelbehälter Gerätetür Stellfüße WD7101CKW-02502D-03_DE.indd 6 2008-08-22 ¿ÀÈÄ 7:09:41Installation der waschmaschine _7

STELLFÜSSE AUSRICHTEN

Falls die Stellfläche leicht uneben ist, können Sie die Füße des Geräts so einstellen, dass die Waschmaschine stabil und gerade steht. Schieben Sie keine Holzkeile oder sonstige Gegenstände unter die Füße.

1. Drehen Sie den Fuß von Hand nach rechts oder links, bis

Sie auf der gewünschten Höhe angelangt sind.

2. Fixieren Sie den Fuß in dieser Position, indem Sie die

Fixiermutter mit einem Schlitzschraubendreher festziehen. Wird die Waschmaschine auf eine unebene oder nicht ausreichend feste Oberfläche gestellt, werden Geräusche und Schwingungen erzeugt. (Ein Neigungswinkel von maximal 1 Grad ist zulässig.) TRANSPORTSICHERUNGEN ENTFERNEN Lockern Sie alle Bolzen mit dem mitgelieferten Schraubenschlüssel.

1. Lockern Sie alle Bolzen mit dem mitgelieferten

2. Halten Sie den Bolzen mit dem Schraubenschlüssel,

und ziehen Sie ihn durch die breite Aussparung an der Öffnung. Dieser Vorgang muss für alle Transportsicherungen ausgeführt werden.

3. Verschließen Sie die Aussparungen mit den mitgelieferten

Kunststoffabdeckungen.

4. Bewahren Sie die Sicherungsbolzen an einem sicheren Ort auf, falls Sie die Waschmaschine

in der Zukunft noch einmal transportieren müssen. Verpackungsmaterialien können eine Gefahr für Kinder darstellen. Entfernen Sie deshalb alle Verpackungsmaterialien (Kunststoffbeutel, Styropor usw.) aus der Reichweite von Kindern. 01 Installation der waschmaschine ACHTUNG WD7101CKW-02502D-03_DE.indd 7 2008-08-22 ¿ÀÈÄ 7:09:428_ Installation der waschmaschine WASSERZUFUHRSCHLAUCH ANSCHLIESSEN Schließen Sie ein Ende des Wasserzufuhrschlauchs an die Waschmaschine und das andere Ende an die Wasserleitung an. Achten Sie darauf, dass der Wasserzufuhrschlauch nicht gedehnt wird. Sollte der Schlauch zu kurz sein, verwenden Sie einen längeren Hochdruckschlauch. Zum Anschließen des Wasserzufuhrschlauchs gehen Sie wie folgt vor:

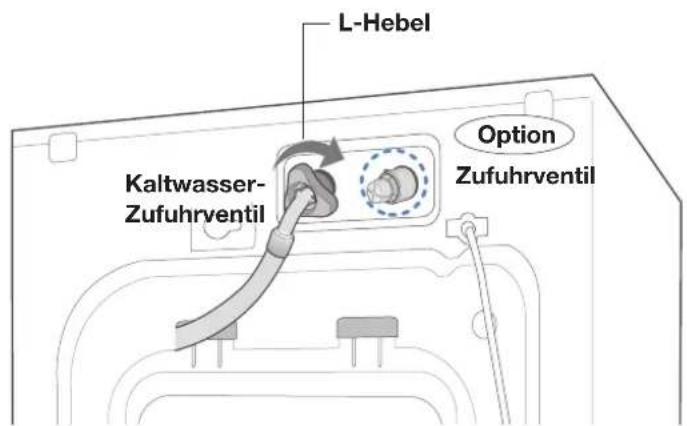

1. Schließen Sie das L-förmige Ende des Wasserzufuhrschlauchs an den Wasserzulauf an der

Rückseite der Waschmaschine an. Drehen Sie die Schraubverbindung von Hand fest.

2. Schließen Sie das andere Ende des Schlauchs an den entsprechenden Anschluss der

Kaltwasserleitung an. Schrauben Sie den Anschluss von Hand fest. Sofern notwendig, können Sie den Anschluss des Wasserzufuhrschlauchs am Waschmaschinenzulauf drehen, indem Sie die Schraubverbindung lockern, den Schlauch drehen und den Anschluss wieder festschrauben. Option:

1. Schließen Sie das rote L-förmige Ende des Warmwasser-Zufuhrschlauchs an den

roten Warmwasserzulauf an der Rückseite der Waschmaschine an. Drehen Sie die Schraubverbindung von Hand fest.

2. Schließen Sie das andere Ende des Warmwasser-Zufuhrschlauchs an den entsprechenden

Anschluss der Warmwasserleitung an. Schrauben Sie den Anschluss von Hand fest. installation der waschmaschine L-Hebel Zufuhrventil Kaltwasser- Zufuhrventil Option WD7101CKW-02502D-03_DE.indd 8 2008-08-22 ¿ÀÈÄ 7:09:42Installation der waschmaschine _9

WASSERZUFUHRSCHLAUCH (OPTIONAL) ANSCHLIESSEN

1. Entfernen Sie den Adapter vom Wasserzufuhrschlauch.

2. Lösen Sie zuerst mit einem Kreuzschlitz-Schraubendreher

die vier Schrauben am Adapter. Drehen Sie anschließend Teil (b) des Adapters in Pfeilrichtung, bis ein 5 mm großer Abstand zwischen Teil (a) und Teil (b) vorhanden ist.

3. Schließen Sie den Adapter an den Wasserhahn an, und

ziehen Sie die Schrauben fest an. Drehen Sie anschließend Teil (b) in Pfeilrichtung, bis Teil (a) und (b) fest verbunden sind.

Schließen Sie den Wasserzufuhrschlauch an den Adapter an. Schieben Sie Teil (c) des Wasserzufuhrschlauchs nach unten. Wenn Sie Teil (c) loslassen, wird der Wasserzufuhrschlauch automatisch mit einem Klickgeräusch an den Adapter angeschlossen.

5. Schließen Sie das andere Ende des Wasserzufuhrschlauchs

an das Wassereinlaufventil auf der Oberseite der Waschmaschine an. Schrauben Sie den Schlauch im Uhrzeigersinn vollständig hinein.

Wenn der Wasserhahn über ein Gewinde verfügt, schließen Sie den Wasserzufuhrschlauch wie in der Abbildung dargestellt an.

• Wenn der Schlauch nach dem Anschließen lecken sollte, wiederholen Sie die oben aufgeführten Schritte. Verwenden Sie für die Wasserzufuhr möglichst einen konventionellen Wasserhahn. Wenn der Hahn einen quadratischen Querschnitt aufweist oder einen zu großen Durchmesser besitzt, entfernen Sie den Einlegering aus dem Adapter, bevor Sie den Adapter an den Hahn anschließen.

Zum Anschluss an die Hauptwasserleitung dürfen nur neue Schläuche verwendet werden. 01 Installation der waschmaschine

WD7101CKW-02502D-03_DE.indd 9 2008-08-22 ¿ÀÈÄ 7:09:4310_ Installation der waschmaschine installation der waschmaschine WASSERABFLUSS-SCHLAUCH ANSCHLIESSEN Sie können das andere Ende des Abfluss-Schlauchs auf drei unterschiedliche Arten anschließen: Schlauch in ein Spülbecken hängen Hängen Sie den Abfluss-Schlauch in einer Höhe von 60 bis 90 cm über den Rand eines Spülbeckens. Setzen Sie das Schlauchende dazu in die mitgelieferte Kunststoff- Schlauchführung ein. Befestigen Sie die Schlauchführung mit einem Haken an der Wand, oder fixieren Sie die Schlauchführung auf andere Weise, so dass der Schlauch nicht aus dem Becken rutschen kann. Schlauch mit Anschluss am Abflussrohr verbinden Verbinden Sie den Abfluss-Schlauch mit dem Anschluss-Stück (Siphon) des Abflussrohrs unterhalb der Spüle. Das Ende des Abfluss-Schlauchs muss mindestens 60 cm über dem Fußboden liegen. Schlauch in ein Abflussrohr einleiten Samsung empfiehlt die Verwendung eines 65 cm langen vertikalen Rohres. Das Rohr darf nicht länger als 90 cm sein. WD7101CKW-02502D-03_DE.indd 10 2008-08-22 ¿ÀÈÄ 7:09:43Waschbetrieb _11 waschbetrieb

VOR DEM ERSTEN WASCHGANG

Bevor Sie das erste Mal Wäsche waschen, muss die Waschmaschine zunächst einmal einen kompletten Waschzyklus ohne Wäschefüllung durchlaufen. Dazu gehen Sie wie folgt vor:

1. Drücken Sie die Taste Power (Netz).

2. Füllen Sie ein wenig Waschmittel in die Kammer( ) im

Waschmittelbehälter.

3. Drehen Sie den Wasserhahn am Wasserzulauf der

4. Drücken Sie die Start/Pause-Taste.

• Dadurch wird Wasser entfernt, das nach dem Test beim Hersteller in der Maschine verblieben sein könnte. Behälter : Vorwaschmittel oder Stärke. Behälter : Waschmittel für den Hauptwaschgang, Wasserenthärter, Einweichmittel, Bleichmittel und Fleckentferner Behälter : Zusätze, wie z. B. Weichspüler oder Formerhaltungszusätze (nicht höher als bis zur unteren Kante von Einsatz „A“ befüllen) WASCHMITTEL VERWENDEN

1. Ziehen Sie den Waschmittelbehälter heraus.

2. Füllen Sie Waschmittel in die Kammer ( ).

3. Geben Sie ggf. Weichspüler in die Kammer ( ).

4. Geben Sie ggf. Waschmittel für die Vorwäsche in die Kammer ( ).

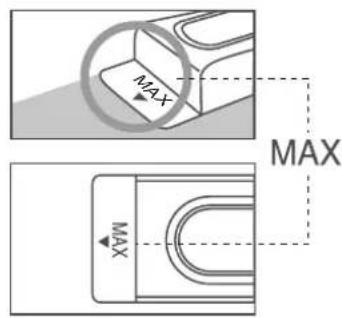

Konzentrierte oder dickflüssige Weichspüler und Conditioner müssen mit etwas Wasser verdünnt werden, bevor sie in den Behälter gefüllt werden können (verhindert ein Blockieren des Überlaufs). 02 Waschbetrieb

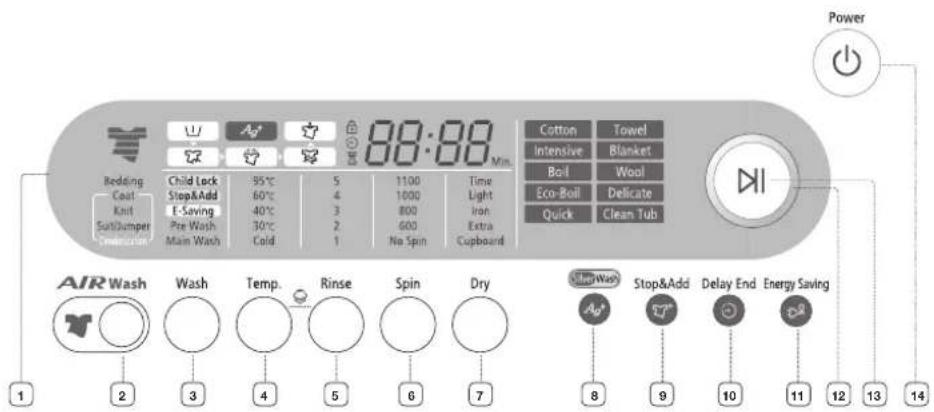

ÜBERSICHT ÜBER DAS BEDIENFELD

Display Zeigt die Restzeit für den laufenden Waschvorgang, alle Waschinformationen sowie Fehlermeldungen an. AirWash-Taste (Auffrischfunktion) Zum Entfernen schlechter Gerüche. Auswahl in dieser Reihenfolge: Suit/Jumper (Kleidung) Knit (Strick) Coat (Mantel) Bedding (Bettwäsche) Cancel (Abbrechen) Taste „Wash” (Waschen) Diese Taste nur verwenden, um eine Wäsche oder Vorwäsche zu starten. Auswahl in dieser Reihenfolge: Main Wash (Hauptwäsche) Prewash (Vorwäsche) + Main Wash (Hauptwäsche) Main Wash (Hauptwäsche). Diese Waschzeit kann (beim Waschgang „Cotton” (Baumwolle) nicht eingestellt werden. Vorwäsche ist nur bei Cotton (Baumwolle), Intensive (Intensiv), Boil (Kochwäsche), Eco-Boil (Eco-Koch), Blanket (Bettwäsche) und Towel (Buntwäsche) möglich. Taste „Temperature“ (Temperatur) Auswahl in dieser Reihenfolge. : 30˚C 40˚C 60˚C 95˚C Die Wassertemperatur richtet sich nach dem Programm. Es darf kein heißes Wasser zugeführt werden. Taste „Rinse“ (Spülen) Mit dieser Taste fügen Sie einen weiteren Spülgang hinzu, oder Sie führen einen Spülgang allein aus. Sie können bis zu 5 Spülgänge einstellen. Taste „Spin” (Schleudern) Sie können die Schleuderdrehzahl festlegen, falls dies erforderlich sein sollte. Wenn nur der Schleudergang eingestellt ist, und Sie drücken mitten während des laufenden Schleuderprogramms auf Start/Pause, so startet die Maschine das Schleudern von Anfang an. Die Schleuderdrehzahl ist an das jeweilige Waschprogramm angepasst. „No Spin“ (Nicht schleudern) bedeutet, dass nach dem Spülen nicht geschleudert wird. Taste „Dry“ (Trocknen) Auswahl in dieser Reihenfolge: Cupboard (Schranktrocken) Extra Iron (Bügeltrocken) „Light“ (Leicht) Time (Zeit) (30 Min 1:00 Stunde 1:30 Stunde 2:00 Stunden 2:30 Stunden) Cupboard (Schranktrocken). Silver Wash-Taste Sowohl beim Waschen als auch beim letzten Spülgang werden dem Wasser Silber-Nanopartikel zugesetzt, die die Wäsche hygienisch reinigen und mit einer antibakteriellen Schutzschicht versehen. Taste „Stop&Add“ (Stopp und mehr) Mit dieser Taste wird die Möglichkeit geschaffen, während des Waschens noch Wäsche zuzugeben. waschbetrieb

WD7101CKW-02502D-03_DE.indd 12 2008-08-22 ¿ÀÈÄ 7:09:48Waschbetrieb _13 Taste „Delay End” (Endzeit) Drücken Sie diese Taste solange, bis die gewünschte Endzeit des eingestellten Waschprogramms erreicht ist (bis zu 24 Stunden in Schritten von je einer Stunde). Die angezeigten Stunden beziehen sich auf das Ende des Waschvorgangs. „Energy Saving“ (Energiesparen) Die Temperatur wird gegenüber der ursprünglichen Angabe um 10 Grad reduziert. Die geringere Waschtemperatur beeinträchtigt die Waschleistung nur wenig und spart 25 % Strom. Diese Funktion steht für mindestens 40˚C zur Verfügung. Fuzzy-Control- Programmwahlschalter Drehen Sie den Programmwahlschalter, um eines der 10 verfügbaren Waschprogramme auszuwählen. Start/Pause-Taste Drücken Sie diese Taste, um das gewählte Programm zu starten bzw. ein laufendes Programm zu unterbrechen. Power-Taste (Netz) Drücken Sie diese Taste, um die Waschmaschine ein- bzw. wieder auszuschalten. Wenn das Gerät 10 Minuten eingeschaltet war, ohne dass ein Waschprogramm läuft oder eine Taste gedrückt wurde, schaltet es sich automatisch aus.

Beim Waschen wird hierbei ein Silberzusatz vorgenommen, so dass die Wäsche sterilisiert und beschichtet wird. Der Zusatz von Silber erfolgt dabei im letzten Spülgang. Dadurch wird die Kleidung mit einer antibiotischen Silberbeschichtung versehen, was der Ausbreitung von Bakterien entgegenwirkt.

1. Öffnen Sie die Tür, legen Sie die Wäsche hinein, und schließen Sie dann die Tür wieder.

2. Drücken Sie die Power-Taste (Netz).

3. Wählen Sie mit Hilfe des Drehrads ein Programm aus.

4. Drücken Sie die Silver Wash-Taste.

5. Geben Sie eine geeignete Menge Waschmittel und Weichspüler in den Waschmittelbehälter

und schließen Sie diesen anschließend wieder. : Geben Sie ebenfalls eine ausreichende Menge Waschmittel in den Waschmittelbehälter für den Hauptwaschgang, und füllen Sie weniger Weichspüler ein, als die Markierung anzeigt. Für die Vorwäsche geben Sie zusätzliches Waschmittel in den entsprechenden Behälter. Silver Wash: Wenn Sie Silver Wash zusammen mit einem Weichspüler einsetzen, kann der gewünschte Effekt verringert werden.

6. Drücken Sie die Start/Pause-Taste.

: Es wird nun automatisch ein für das festgestellte Wäschegewicht optimierter Waschgang durchgeführt. 02 Waschbetrieb

WD7101CKW-02502D-03_DE.indd 13 2008-08-22 ¿ÀÈÄ 7:09:4914_ Waschbetrieb KINDERSICHERUNG (TASTENSPERRE) Dies ist eine Funktion, mit der Sie verhindern, dass Kinder die Waschmaschine benutzen. Einstellen/Aufheben Um diese Funktion einzustellen bzw. aufzuheben drücken Sie die Tasten Temperature (Temperatur) und Rinse (Spülen) gleichzeitig 3 Sekunden lang. Aktivieren:

1. Die Funktion wird beim Anschalten oder beim Betrieb der Waschmaschine aktiviert.

2. Wenn Sie die Kindersicherung während des Waschens aktivieren, kann bis zum

Deaktivieren dieser Funktion keine Taste außer der Power-Taste (Netz) betätigt werden.

3. Die Kindersicherungslampe leuchtet auf.

Kindersicherung bleibt auch beim nächsten Anschalten der Waschmaschine erhalten.

2. Um diese Funktion zu deaktivieren, gehen Sie genauso vor, wie weiter oben zum

Aktivieren beschrieben.

3. Wenn sich nach dem Anschalten der Maschine außer der

Power-Taste (Netz) keine Tasten betätigen lassen, prüfen Sie, ob die Kindersicherungslampe eingeschaltet ist.

MIT MANUELLEN EINSTELLUNGEN WASCHEN

Sie können die Einstellungen für den Waschvorgang auch manuell wählen, ohne die Fuzzy-Logic- Programme zu verwenden. Gehen Sie dazu wie folgt vor:

1. Drehen Sie den Wasserhahn am Wasserzulauf auf.

2. Drücken Sie die Power-Taste (Netz) der Waschmaschine.

3. Öffnen Sie die Gerätetür.

4. Legen Sie die Wäschestücke nacheinander in die Trommel, ohne diese zu überladen.

5. Schließen Sie die Herdtür.

6. Geben Sie Waschmittel und ggf. Weichspüler oder Waschmittel für die Vorwäsche in die

entsprechenden Waschmittelkammern.

7. Drücken Sie die Temperature-Wahltaste (Temperatur).

[ Cold (Kalt), 30˚C, 40˚C, 60˚C, 95˚ ]

8. Drücken Sie die Taste Rinse (Spülen), um die gewünschte Anzahl von Spülgängen

einzustellen. Es können maximal 5 Spülgänge durchgeführt werden. Das Waschprogramm wird entsprechend verlängert.

9. Drücken Sie die Taste Spin (Schleudern), um die Schleuderdrehzahl einzustellen.

10. Drücken Sie die Delay End-Taste (Endzeitvorwahl) so oft, bis die gewünschte Einstellung für

die Endzeit angezeigt wird (Verzögerung bis maximal 24 Stunden in Schritten von 1 Stunde). Die angezeigten Stunden beziehen sich auf das Ende des Waschvorgangs.

11. Drücken Sie die Start/Pause-Taste, um den Waschvorgang zu starten.

waschbetrieb WD7101CKW-02502D-03_DE.indd 14 2008-08-22 ¿ÀÈÄ 7:09:49Waschbetrieb _15

MIT FUZZY-LOGIC WASCHEN

Das automatische Fuzzy-Logic-Steuerungssystem Ihrer neuen Samsung-Waschmaschine vereinfacht das Waschen erheblich. Wenn Sie ein Waschprogramm auswählen, stellt die Maschine selbsttätig die richtige Waschtemperatur, -zeit und -geschwindigkeit ein. Wenn Sie Wäsche mit dem Fuzzy-Logic-System waschen möchten, gehen Sie wie folgt vor:

1. Drehen Sie den Wasserhahn für den Wasserzulauf der Waschmaschine auf.

2. Drücken Sie die Power-Taste (Netztaste).

3. Öffnen Sie die Gerätetür.

4. Legen Sie die Wäschestücke nacheinander in die Trommel, ohne diese zu überladen.

5. Schließen Sie die Gerätetür.

6. Geben Sie Waschmittel, Weichspüler und ggf. Waschmittel für die Vorwäsche in die

entsprechenden Waschmittelkammern. Der Vorwaschgang kann nur beim den Waschprogrammen für Towel (Buntwäsche), Cotton (Baumwolle), Boil (Kochwäsche), Eco-Boil (Eco-Koch), Intensive (Intensiv) und bei Blanket (Bettwäsche) verwendet werden. Ein Vorwaschgang ist nur bei starker Verschmutzung der Wäsche erforderlich.

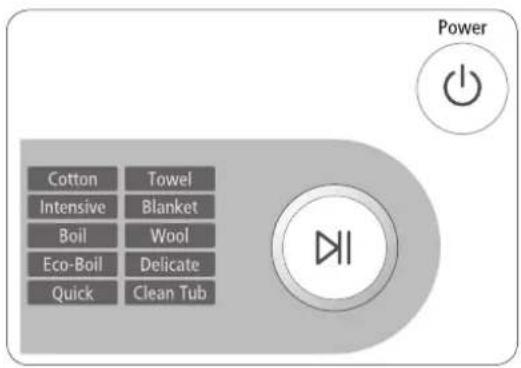

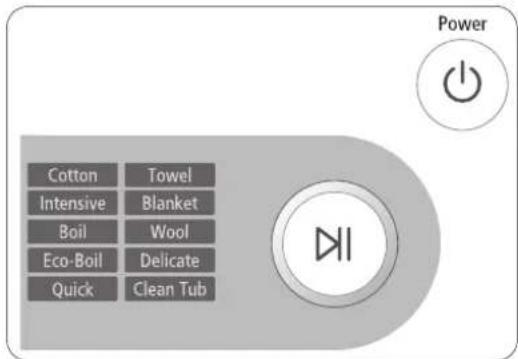

7. Stellen Sie mit dem Fuzzy-Logic-

Programmwahlschalter das für Ihre Wäsche geeignete Waschprogramm ein: Cotton (Baumwolle), Intensive (Intensiv), Boil (Kochwäsche), Eco-Boil (Eco-Koch), Quick (Kurzwäsche), Towel (Buntwäsche), Blanket (Bettwäsche), Wool (Wolle), Delicate (Feinwäsche) und Clean Tub (Trommelreinigung). Die Anzeige des ausgewählten Waschprogramms leuchtet.

8. Sie können jetzt die Waschtemperatur, Anzahl der Spülgänge, Schleuderdrehzahl, Endzeit,

Silver Wash und die Trockenzeit mit der entsprechenden Taste eingeben. (Endzeit, Silver Wash und Trocknung können auf Wunsch hinzugewählt werden.)

9. Starten Sie den Waschvorgang, indem Sie die Start/Pause-Taste am Fuzzy-Control-

Programmwahlschalter drücken. Die Waschvorgangsanzeige leuchtet, und die noch verbleibende Waschzeit für den Waschgang wird im Display angezeigt. Pausenoption Solange das Befüllen mit Wasser nach dem Programmstart noch nicht abgeschlossen ist, können Sie Wäsche aus der Maschine herausnehmen oder in sie hineinlegen. Wenn Sie die Start/Pause-Taste drücken, wird die Tür sofort entriegelt. Wenn eine zu große Menge oder zu heißes Wasser in der Waschmaschine ist, kann die Tür nicht mehr geöffnet werden. Nach dem Schließen der Tür, drücken Sie die Start/Pause-Taste einmal, um den Waschvorgang zu starten. Nach Beendigung des Waschvorgangs: Nach Abschluss des gesamten Waschgangs wird das Gerät automatisch ausgeschaltet.

1. Öffnen Sie die Gerätetür.

Die Tür kann erst nach dem Ende des Waschvorgangs oder dem Ausschalten der Stromversorgung geöffnet werden.

2. Nehmen Sie die Wäsche aus der Waschtrommel.

02 Waschbetrieb WD7101CKW-02502D-03_DE.indd 15 2008-08-22 ¿ÀÈÄ 7:09:4916_ Waschbetrieb waschbetrieb TROCKENGANG Hinweise zur Trocknungskapazität finden Sie auf dem Typenschild. Achten Sie darauf, die Maschine nicht bis zur angezeigten Markierung für 5 kg zu füllen, wenn Sie Wäsche trocknen wollen.

1. Öffnen Sie die Tür, legen Sie die Wäsche hinein, und schließen Sie dann die Tür wieder.

2. Drücken Sie die Power-Taste (Netz) , und drücken Sie dann die Dry-Taste (Trocknen).

: Nun wird automatisch das Standardprogramm eingestellt. Der Trockner steht nur bei den Programmen Towel (Buntwäsche), Cotton (Baumwolle), Boil (Kochen), Eco-Boil (Eco-Koch), Intensive (Intensiv) und Quick (Kurz) zur Verfügung.

3. Verwenden Sie die Dry-Taste (Trocknen) in folgender Weise.

Bei jedem Drücken der Taste wird nacheinander eines der folgenden Trocknerprogramme eingestellt: Cupboard (Schranktrocken) Extra Iron (Bügeltrocken) Light (Leicht) Time (Zeit) [30 Min 1:00 Stunde 1:30 Stunde 2:00 Stunde 2:30 Stunde] Cupboard (Schranktrocken)

• Die Trocknungszeit wird automatisch angezeigt und an das gemessene Gewicht der Kleidungsstücke angepasst, um so den Trocknungsefekt zu erhöhen.

4. Geben Sie eine geeignete Menge Waschmittel und Weichspüler in den Waschmittelbehälter

und schließen Sie diesen anschließend wieder.

5. Drücken Sie die Start/Pause-Taste.

: So wird automatisch ein optimiertes Wasch-/Trockenprogramm ausgeführt.

Das gewählte Programm kann nach Beginn des Trocknens nicht mehr geändert werden.

• Wenn Sie die Trockenfunktion einstellen, wird die Schleuderdrehzahl auf die höchste Zahl eingestellt, damit nicht stark feuchte Wäsche in den Trockengang gelangt.

• Wenn kein kaltes Wasser angeschlossen ist, kann das Trocknen nicht durchgeführt werden.

• Wenn Sie die Kleidung nicht nach dem Trocknen aus der Trommel nehmen, wird ein Knitterschutzprogramm ausgeführt, dass nach etwa 30 Minuten endet. Danach erscheint im Display [End] (Ende). Herausnehmen der Kleidung: Zuerst auf Start/Pause oder Power (Netz) drücken und dann die Kleidung entnehmen.

• Wenn Sie nach einer Handwäsche Trocknen möchten, drücken Sie Spin (Schleudern) und Dry (Trocknen) gleichzeitig. VERWENDEN VON DELAY END (ENDZEIT) Sie können eine Verzögerungszeit von maximal 24 Stunden (in Schritten von 1 Stunde) einstellen, nach deren Ablauf der Waschvorgang automatisch abgeschlossen werden soll. Die angezeigten Stunden beziehen sich auf das Ende des Waschvorgangs. Dazu gehen Sie wie folgt vor:

Stellen Sie das gewünschte Waschprogramm manuell oder mit dem Programmwahlschalter ein.

2. Drücken Sie die Taste Delay End (Endzeit) so oft, bis die gewünschte Verzögerungszeit

3. Drücken Sie die Start/Pause-Taste. Die Anzeige „Delay End“ (Endzeit) leuchtet, und die Uhr

läuft, bis die eingestellte Zeit verstrichen ist.

4. Wenn Sie Delay End, die Endzeitvorwahl, abbrechen möchten, drücken Sie Power

(Netztaste). Anschließend schalten Sie die Waschmaschine wieder ein. WD7101CKW-02502D-03_DE.indd 16 2008-08-22 ¿ÀÈÄ 7:09:49Waschbetrieb _17

1. Drücken Sie die Taste Stop&Add (Stopp und mehr).

• Die Waschmaschine unterbricht sofort das laufende Programm.

2. Warten Sie ca. 30 Sekunden und kontrollieren Sie dann, ob die Lampe in der Taste

Stop&Add (Stopp und mehr) leuchtet.

• Blinken: Die Maschine pumpt gerade Wasser bis zum sicheren Wasserstand ab, damit Sie zusätzliche Wäsche einfüllen können (Pause-Modus angezeigt)

• Aus: Sie können keine Wäsche einfüllen. Die Waschmaschine bestimmt die Wäschemenge in der Maschine etwa 30 Sekunden ehe sie entscheidet, ob weitere Wäsche eingefüllt werden kann.

3. Wäsche einfüllen.

4. Drücken Sie die Start/Pause-Taste.

• Füllen Sie niemals Wäsche nach, wenn die Maschine bereits Schaum aufgebaut hat oder mit Wasser gefüllt ist. Anderenfalls können Schaum und Wasser auf den Boden fließen. Prüfen Sie dies also, ehe Sie die Tür öffnen. TROMMELREINIGUNG Dies ist ein Programm zum Reinigen der Trommel.

1. Drücken Sie die Power-Taste (Netz).

Wählen Sie mit Hilfe des Programmwahlschalters „Clean Tub“, das Trommelreinigungsprogramm.

3. Geben Sie eine ausreichende Menge Waschmittel in den Waschmittelbehälter ( ) für den

Hauptwaschgang. (Weitere Informationen finden Sie unter „Vor dem ersten Waschgang“.) : Bessere Waschergebnisse erzielen Sie mit einem Waschpulver. Wenn Sie schonend waschen möchten: Wählen Sie eine Waschtemperatur von 40°C ohne Bleichmittel.

4. Drücken Sie die Start/Pause-Taste.

Eine Trommelreinigung brauchen Sie nur etwa einmal pro Monat durchzuführen. 02 Waschbetrieb WD7101CKW-02502D-03_DE.indd 17 2008-08-22 ¿ÀÈÄ 7:09:4918_ Waschbetrieb AUFFRISCHFUNKTION (AIRWASH) Auffrischfunktion(AirWash) kann aufgrund seines leistungsstarken Lüftungssystems schlechten Geruch von den Kleidungsstücken entfernen. Sie können Wollmäntel, Baumwollkleidung oder Unterwäsche, Pullover und Anzüge von Gerüchen befreien. (Zwei Anzüge oder weniger)

1. Öffnen Sie die Tür, legen Sie die Wäsche hinein, und schließen Sie die Tür.

2. Drücken Sie die Power-Taste (Netztaste).

3. Drücken Sie die Taste AirWash (Auffrischfunktion).

Bei jedem Drücken der Taste wechselt die Betriebsart in der folgenden Reihenfolge: Suit/Jumper (Kleidung) Knit (Strick) Coat (Mantel) Bedding (Bettwäsche) Abbrechen.

• Wenn Sie eines dieser Programme gewählt haben, verlieren alle anderen Taste bis auf die Endzeitverzögerung ihre Wirkung. Sie können eine im Bereich von 1:00 – 24:00 Stunden verzögerte Endzeit einstellen.

4. Schließen Sie die Gerätetür, und drücken Sie die Start/Pause-Taste.

• Wenn Sie die Wäsche nicht sofort nach dem Auffrisch-Programm entfernen, führt die Maschine etwa 30 Minuten lang ein Knitterschutzprogramm durch.

Drücken Sie Start/Pause oder Power (Netz), wenn Sie die Wäsche entnehmen möchten.

• Im Desinfektionsprogramm können Bakterien abgetötet werden, die in „unwaschbaren“ Stücken wie Bettlaken, Kopfkissen, Polstern und Strickpuppen angesiedelt sind.

• Verwenden Sie die Auffrischfunktion nicht für die folgenden Kleidungsstücke: - Empfindliche Sachen wie Leder, Nerz, Pelz, Seide usw. - Unterwäsche mit Spitzenbesatz, geklebte Puppen- und deren Zubehör sowie andere Kleidungsstücke, deren Dekorationen sich lösen können. - Knöpfe an Kleidung können zerbrechen. - Gestärkte Kleidung kann ihre Form verlieren.

• Geben Sie die folgenden Kleidungsstücke nicht in das Desinfektionsprogramm

1) Massives Schlafzubehör wie z. B. Nackenstützen aus Holz

- Kopfkissen und Bettdecken mit Kunststofffüllung und Stärke statt Baumwolle. - Elektroheizkissen

waschbetrieb WD7101CKW-02502D-03_DE.indd 18 2008-08-22 ¿ÀÈÄ 7:09:49Waschbetrieb _19

TIPPS UND HINWEISE ZUM WASCHEN

Sortieren der Wäsche: Sortieren Sie die Schmutzwäsche nach folgenden Kriterien:

• Pflegesymbole/Gewebeart: Sortieren Sie die Wäsche nach Gewebeart in Baumwolle, Mischgewebe, Synthetik, Seide, Wolle und Viskose.

• Farbe: Trennen Sie weiße Wäsche von der Buntwäsche. Waschen Sie neue bunte Wäschestücke separat.

• Größe: Wenn Sie Wäschestücke unterschiedlicher Größe zusammen waschen, verbessert sich die Waschleistung und damit auch die Waschwirkung.

• Empfindlichkeit: Waschen Sie empfindliche Textilien (z. B. reine Schurwolle, Gardinen und Seide) separat, und stellen Sie dazu das Wollwaschprogramm ein. Überprüfen Sie vor dem Waschen die Etiketten mit den Pflegesymbolen an den Wäschestücken. Eine Erklärung der Pflegesymbole finden Sie im Anhang. Entleeren der Taschen: Münzen, Sicherheitsnadeln und ähnliche Gegenstände können außer den Wäschestücken auch die Trommel der Waschmaschine und den Laugenbehälter beschädigen. Verschlüsse: Achten Sie beim Waschen von Wäschestücken mit Reißverschlüssen, Knöpfen oder Haken darauf, dass diese geschlossen sind. Lose Gürtel, Bänder oder Kordeln sollten zusammengeknotet werden, so dass sie nicht hängen bleiben können. Vorwäsche bei Baumwollgeweben: Ihre neue Waschmaschine, in Verbindung mit einem modernen Vollwaschmittel eingesetzt, erzielt perfekte Waschergebnisse und spart zugleich Energie, Zeit, Wasser und Waschmittel. Bei besonders stark verschmutzten Wäschestücken aus Baumwolle empfiehlt es sich jedoch, das Vorwaschprogramm zusammen mit einem enzymhaltigen Waschmittel zu verwenden. Füllmenge: Überladen Sie die Waschmaschine nicht, da die Wäsche ansonsten nicht richtig sauber ist. Die folgende Tabelle enthält Angaben zur Füllmenge für verschiedene Gewebearten. Gewebeart Füllmenge Cotton / Intensive (Baumwolle / Intensiv) 10 kg Boil / Eco-Boil (Kochen / Eco-Koch) 7 kg Towel / Quick / Blanket (Buntwäsche / Kurzprogramm / Bettwäsche) 1 Bezug [bis 3kg] Wool (Wolle) 3 kg Trocknen 5 kg Tipps zum Waschmittel: Wählen Sie das geeignete Waschmittel nach folgenden Gesichtspunkten aus: Gewebeart (Baumwolle, Synthetik, Feinwäsche, Wolle), weiße Wäsche/ Buntwäsche, Waschtemperatur, Verschmutzungsgrad und -art. Verwenden Sie stets speziell für Waschmaschinen entwickeltes Waschmittel mit geringer Schaumbildung. Befolgen Sie die Anweisungen des Waschmittelherstellers in Bezug auf das Gesamtgewicht der zu waschenden Schmutzwäsche, sowie des Verschmutzungs- und Wasserhärtegrads in Ihrer Gegend. Im Zweifelsfall kann das Wasserwerk darüber Auskunft geben, welchen Härtegrad das Wasser hat. Bewahren Sie Waschmittel und Zusätze an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern auf. 02 Waschbetrieb WD7101CKW-02502D-03_DE.indd 19 2008-08-22 ¿ÀÈÄ 7:09:5020_ Reinigung und pflege reinigung und pflege NOTFALL-ABPUMPEN

1. Ziehen Sie den Netzstecker der Waschmaschine ab.

2. Öffnen Sie die Abdeckung der Fremdkörperfalle mit Hilfe

einer Münze oder eines Schlüssels.

3. Schrauben Sie die Notfallablaufkappe heraus, indem Sie

sie nach links drehen. Greifen Sie die Kappe am Ende des Notfallablaufs, und ziehen Sie diesen ca. 15 cm heraus.

4. Lassen Sie das gesamte austretende Wasser in ein

Auffanggefäß laufen.

5. Setzen Sie den Notfallablauf wieder ein, und schrauben Sie

die Kappe wieder fest.

6. Schließen Sie die Abdeckung der Fremdkörperfalle wieder.

WENN DIE WASCHMASCHINE EINGEFROREN IST

Falls die Temperatur am Aufstellort der Waschmaschine so weit gefallen ist, dass Restwasser in der Maschine gefroren ist, gehen Sie wie folgt vor.

1. Ziehen Sie den Netzstecker der Waschmaschine aus der Steckdose.

2. Gießen Sie warmes Wasser auf den Anschluss am Wasserzulauf, um den Wasserzufuhrschlauch lösen

3. Nehmen Sie den Wasserzufuhrschlauch ab, und legen Sie ihn in warmes Wasser.

4. Gießen Sie warmes Wasser in die Waschmaschinentrommel, und lassen Sie es 10 Minuten lang

5. Schließen Sie den Wasserzufuhrschlauch wieder an die Waschmaschine und den Wasserzulauf an.

Überprüfen Sie, ob Wasserzufuhr und Wasserableitung normal funktionieren.

AUSSENFLÄCHEN DER WASCHMASCHINE REINIGEN

1. Wischen Sie die Außenflächen und das Bedienfeld der Waschmaschine mit einem angefeuchteten

weichen Lappen ab. Verwenden Sie keine scheuernden Reinigungsmittel, da diese die Oberfläche zerkratzen können.

2. Wischen Sie mit einem trockenen weichen Lappen nach.

3. Gießen Sie kein Wasser auf bzw. über die Waschmaschine.

1. Drücken Sie den Entriegelungsknopf im Inneren des Waschmittelbehälters, und ziehen Sie

den Waschmittelbehälter ganz aus dem Gerät heraus.

2. Reinigen Sie die Aussparung für den Behälter. Entfernen Sie getrocknete, harte

Waschmittelrückstände, Weichspülerreste und Wasser.

3. Entfernen Sie Waschmittelablagerungen im Innern.

4. Schieben Sie den Waschmittelbehälter wieder in die Waschmaschine.

• Verwenden Sie keinesfalls einen Wasserschlauch, um das Innere auszuspritzen, da dadurch Kurzschlüsse und Brände verursacht werden können.

Entfernen Sie Geldstücke und Knöpfe, da diese den Abflussschlauch verstopfen können.

FREMDKÖRPERFALLE REINIGEN

Reinigen Sie die Fremdkörperfalle fünf oder sechs Mal pro Jahr bzw. wenn die folgende Fehlermeldung im Display angezeigt wird:

1. Öffnen Sie die Abdeckung der Fremdkörperfalle. Siehe

2. Schrauben Sie die Notfallablaufkappe heraus, indem

Sie sie nach links drehen, und lassen Sie das gesamte austretende Wasser ablaufen. Siehe „Notfall-Abpumpen“.

3. Schrauben Sie die Fremdkörperfalle heraus.

4. Reinigen Sie die Fremdkörperfalle unter fließendem Wasser.

Entfernen Sie etwaige Fremdkörper. In der Waschmaschine befindet sich hinter der Fremdkörperfalle das Propellerrad der Absaugpumpe. Stellen Sie sicher, dass dieses Rad nicht blockiert ist. Schrauben Sie den Deckel der Fremdkörperfalle wieder auf.

5. Schließen Sie die Abdeckung der Fremdkörperfalle wieder.

03 Reinigung und pflege WD7101CKW-02502D-03_DE.indd 21 2008-08-22 ¿ÀÈÄ 7:09:5122_ Reinigung und pflege

SIEB AM WASSERZULAUF REINIGEN

Reinigen Sie das Sieb am Wasserzulauf mindestens ein Mal pro Jahr oder wenn die folgende Fehlermeldung angezeigt wird: Dazu gehen Sie wie folgt vor:

1. Stellen Sie die Wasserzufuhr zur Waschmaschine ab.

2. Lösen Sie die Schraubverbindung des Wasserzufuhrschlauchs an der Rückseite der

3. Greifen Sie das Sieb im Zulaufanschluss der Waschmaschine mit einer Flachzange, und

ziehen Sie es vorsichtig heraus. Spülen Sie es unter fließendem Wasser so lange ab, bis es ganz sauber ist. Reinigen Sie auch die Innen- und Außenseite des Zulaufanschlusses.

4. Schieben Sie das Sieb wieder in den Zulaufanschluss.

5. Schrauben Sie den Wasserzufuhrschlauch wieder am Zulaufanschluss fest.

Drehen Sie den Hahn der Wasserzufuhr auf, und stellen Sie sicher, dass der Anschluss dicht ist. reinigung und pflege Option: Option: WD7101CKW-02502D-03_DE.indd 22 2008-08-22 ¿ÀÈÄ 7:09:51Fehlersuche _23 fehlersuche

PROBLEME UND LÖSUNGEN

PROBLEM Lösung Die Waschmaschine startet nicht.

• Stellen Sie sicher, dass die Gerätetür fest geschlossen ist.

• Stellen Sie sicher, dass die Waschmaschine an eine Steckdose angeschlossen ist.

• Stellen Sie sicher, dass der Wasserhahn am Wasserzulauf aufgedreht ist.

• Stellen Sie sicher, dass die Start/Pause-Taste gedrückt wurde. Kein Wasser oder unzureichende Wasserzufuhr.

• Stellen Sie sicher, dass der Wasserhahn am Wasserzulauf aufgedreht ist.

• Stellen Sie sicher, dass der Wasserzulaufschlauch nicht eingefroren ist.

• Stellen Sie sicher, dass der Wasserzulaufschlauch nicht geknickt ist.

• Stellen Sie sicher, dass das Sieb am Wasserzulaufschlauch nicht verstopft ist. Im Waschmittelbehälter befinden sich nach Ende des Waschvorgangs Waschmittelreste.

• Stellen Sie sicher, dass die Waschmaschine mit ausreichendem Wasserdruck läuft.

• Geben Sie das Waschmittel in die Mitte der jeweiligen Kammer, möglichst weit entfernt vom Rand. Die Waschmaschine vibriert oder läuft zu geräuschvoll.

• Stellen Sie sicher, dass die Waschmaschine gerade steht. Falls die Stellfläche uneben ist, können Sie die Stellfüße an der Waschmaschine entsprechend regulieren.

• Stellen Sie sicher, dass alle Transportsicherungen entfernt wurden.

• Stellen Sie sicher, dass die Waschmaschine keine anderen Geräte oder Gegenstände berührt.

Stellen Sie sicher, dass die Wäsche in der Trommel gleichmäßig verteilt ist. Das Wasser wird nicht abgepumpt, oder die Schleuder funktioniert nicht.

• Stellen Sie sicher, dass der Abfluss-Schlauch nicht geknickt oder zusammengedrückt ist.

• Stellen Sie sicher, dass der Schmutzfilter im Wasserschlauch nicht verstopft ist. 04 Fehlersuche WD7101CKW-02502D-03_DE.indd 23 2008-08-22 ¿ÀÈÄ 7:09:5124_ Fehlersuche FEHLERMELDUNGEN Fehlercode Lösung

• Schließen Sie die Gerätetür.

Stellen Sie sicher, dass der Wasserhahn am Wasserzulauf aufgedreht ist.

• Überprüfen Sie den Wasserdruck.

• Überprüfen Sie, ob das Wasser im Abfluss-Schlauch gefroren ist.

• Drücken Sie Start/Pause, um den Betrieb fortzusetzen.

• Die Waschtrommel ist ungleichmäßig gefüllt. Entwirren Sie verhedderte Wäschestücke. Wenn ein einzelnes Wäschestück, z. B. ein Bademantel oder eine Jeanshose, gewaschen wird, ist das Ergebnis des letzten Schleudergangs möglicherweise nicht zufrieden stellend, und die Fehlermeldung UE wird im Display angezeigt. Hot (Heiß)

• Diese Fehlermeldung wird angezeigt, wenn die Innentemperatur der Trommel zu hoch ist. Der Lüfter springt automatisch an. Warten Se also einfach bis die Anzeige Hot (Heiß)” verschwindet.

• Dies tritt auf, wenn die Innentemperatur beim Waschen oder Trocknen nicht unter einen bestimmten Wert fällt. Drücken Sie Start/Pause und versuchen Sie es erneut.

• Setzen Sie sich mit dem Kundendienst in Verbindung. Bevor Sie sich an den Kundendienst wenden:

Versuchen Sie, das Problem anhand der obigen Hinweise selbst zu lösen (siehe „Probleme und Lösungen“).

2. Starten Sie das Programm erneut, um zu sehen, ob sich der Fehler wiederholt.

3. Falls der Fehler weiterhin auftritt, setzen Sie sich mit dem Kundendienst in Verbindung.

fehlersuche WD7101CKW-02502D-03_DE.indd 24 2008-08-22 ¿ÀÈÄ 7:09:52Übersicht über die waschprogramme _25 übersicht über die waschprogramme

ÜBERSICHT ÜBER DIE WASCHPROGRAMME

( bei Bedarf) Programm Max. Wäsche- menge (kg)

WASCHMITTEL UND ZUSÄTZE

hzahl (Max.) Endezeit

wäsche Haupt- wasch- gang Weich

spüler Vorein- stellung Max. Cotton (Baumwolle)

Quick (Kurzprogramm) 5 Ja

Trommelreinigung Ja 40 40 600(600) 55 0.90 Programm Geeignet für Cotton (Baumwolle) Durchschnittlich oder leicht verschmutzte Baumwollsachen, Bettwäsche, Tischtücher, Unterwäsche, Handtücher, Hemden usw. Intensive (Intensiv) Dieses Programm ist geeignet für täglich gewechselte Unterwäsche; es wird mit hoher Waschkraft gereinigt. Boil (Kochen) Dieses Programm ist geeignet für täglich gewechselte Unterwäsche; es wird mit hoher Waschkraft gereinigt und gleichzeitig sterilisiert. Eco-Boil (Eco-Koch) Empfindliche Vorhangstoffe, Kleider, Röcke, Hemden und Blusen Quick (Kurzprogramm) Leicht verschmutzte Baumwollsachen oder Leinenblusen, Hemden, dunkle Frottee-Stoffe, bunte Leinenartikel, Jeans usw. Towel (Buntwäsche) Dieses Programm ist für Handtücher geeignet. Blanket (Bettwäsche) Bettwäsche aus Baumwolle, Leinen, Leintücher, Überzüge für Decken, Kissen usw. Wool (Wolle) Waschen Sie nur in der Maschine waschbare Wollstoffe mit dem Etikett „Pure New Wool“ (Reine Schurwolle). Delicate (Feinwäsche) Für empfindliche Wäsche, die leicht beschädigt werden kann. Clean Tub (Trommelreinigung) Mit diesem Programm halten Sie die Trommel sauber und steril.

1. Mit Vorwäsche verlängert sich das Waschprogramm um etwa 15 Minuten.

2. Die Programmdauer wurde entsprechend der Norm IEC 60456/EN 60456 ermittelt.

3. Da die in der Tabelle oben angegebenen Werte z. T. von Bedingungen wie Wasserdruck, -temperatur,

Wäschemenge und -art abhängen, können je nach den vorliegenden Bedingungen leicht abweichende Werte auftreten. 05 Übersicht über die waschprogramme WD7101CKW-02502D-03_DE.indd 25 2008-08-22 ¿ÀÈÄ 7:09:5226_ Anhang anhang

ERKLÄRUNG DER PFLEGESYMBOLE

Normalwaschgang Bügeln bei max. 100˚C Schonwaschgang Nicht bügeln Waschen bei 95˚ C Chemische Reinigung mit allen Lösungsmittel möglich Waschen bei 60˚ C Chemische Reinigung mit Perchlorethylen, Feuerzeugbenzin, reinem Alkohol oder R113 Waschen bei 40˚ C Chemische Reinigung mit Kerosin, reinem Alkohol oder R113 Waschen bei 30˚ C Keine chemische Reinigung möglich Handwäsche Liegend trocknen Nicht waschen (nur chemische Reinigung) Kann zum Trocknen aufgehängt werden Chlorbleiche möglich Zum Trocknen auf einen Kleiderbügel hängen Chlorbleiche nicht möglich Trocknen im Wäschetrockner mit normaler Temperatureinstellung Bügeln bei max. 200˚ C Trocknen im Wäschetrockner mit reduzierter Temperatureinstellung Bügeln bei max. 150˚ C Nicht im Trockner trocknen

WICHTIGE HINWEISE ZUM NETZANSCHLUSS

Zur Verringerung der Gefahr von Brandschäden und -verletzungen, elektrischem Schlag und anderen Verletzungen beachten Sie bitte folgende Sicherheitsregeln:

• Schließen Sie die Waschmaschine nur an die Art von Stromquelle an, die auf dem Typenschild spezifiziert ist. Sollten Sie die Daten Ihrer Stromversorgung nicht kennen, erkundigen Sie sich bei Ihrem Fachhändler oder dem örtlichen Elektrizitätswerk.

• Verwenden Sie ausschließlich geerdete Steckdosen. Zu Ihrer Sicherheit ist dieses Gerät mit einem geerdeten Wechselstromstecker ausgestattet, bei dem ein Steckerkontakt breiter ist als der andere. Dieser Stecker passt nur auf eine Weise in die Steckdose. Wenn Sie den Stecker nicht ganz in die Steckdose stecken können, drehen Sie den Stecker um. Sollte der Stecker immer noch nicht passen, beauftragen Sie einen Elektriker damit, die Steckdose auszutauschen.

• Schützen Sie das Netzkabel. Generell müssen Netzkabel so verlegt werden, dass niemand versehentlich darauf tritt und sie nicht durch Gegenstände abgequetscht werden. Achten Sie besonders auf den Zustand der Kabel am Stecker, an Gehäusen und am Austritt aus dem Gerät.

• Schließen Sie keine zu hohen Verbrauchsquellen an die Steckdose oder an Verlängerungskabel an. Ansonsten besteht die Gefahr von Bränden oder elektrischen Schlägen. UMWELTSCHUTZ-HINWEISE

• Dieses Gerät ist aus wieder verwertbaren Materialien hergestellt. Beachten Sie bei der Entsorgung von Altgeräten die geltenden Normen und Gesetze. Schneiden Sie das Netzkabel durch, damit die Waschmaschine nicht mehr an eine Stromquelle angeschlossen werden kann. Entfernen Sie die Gerätetür, um zu verhindern, dass spielende Kinder sich versehentlich in der Trommel einschließen.

Überschreiten Sie nicht die auf den Waschmittelpackungen angegebene empfohlene Waschmittelmenge.

• Verwenden Sie nur dann Fleckentferner und Bleichmittel, wenn es unbedingt notwendig ist.

• Waschen Sie möglichst immer die volle für das jeweilige Waschprogramm angegebene Wäschemenge. Auf diese Weise sparen Sie Wasser und Strom. WD7101CKW-02502D-03_DE.indd 26 2008-08-22 ¿ÀÈÄ 7:09:54Anhang _27 KONFORMITÄTSHINWEISE Das Gerät entspricht den europäischen Sicherheitsnormen sowie der EG-Richtlinie 93/68 und der Norm EN 60335. TECHNISCHE DATEN TYP FRONTLADER ABMESSUNGEN W 650 mm X D 765 mm X H 940 mm WASSERDRUCK 50 ~ 780 kPa GEWICHT 96 kg WASCH- und SCHLEUDERKAPAZITÄT 10,0 kg (TROCKENWÄSCHE) TROCKENKAPAZITÄT 5,0 kg ENERGIEVERBRAUCH WASCHEN 150 W

CAPACITE DE LAVAGE ET D’ESSORAGE
