Technische Merkmale	Fernseher OK OLC 220B D2, LED-Bildschirm, Full HD-Auflösung (1920 x 1080)
Abmessungen	Geräteabmessungen: 97,5 x 57,5 x 8,5 cm (mit Standfu)
Gewicht	Gewicht: 10 kg
Konnektivitt	2 HDMI-Anschlsse, 1 USB-Anschluss, VGA-Eingang, Audioeingang, Kopfhreranschluss
Verwendung	Ideal zum Ansehen von Filmen, Serien und Videospielen, kompatibel mit HDMI-Gerten
Wartung	Reinigen Sie den Bildschirm mit einem weichen Tuch, vermeiden Sie aggressive chemische Produkte
Sicherheit	Gert bei Gewitter vom Netz trennen, nicht Feuchtigkeit aussetzen
Allgemeine Informationen	2 Jahre Garantie, Kundendienst fr technische Untersttzung verfgbar

Häufig gestellte Fragen - OLC 220B D2 OK

Wie kann ich meinen Fernseher OK OLC 220B D2 zum ersten Mal einrichten?

Um Ihren Fernseher zum ersten Mal einzurichten, schlieen Sie ihn an eine Stromquelle an, schalten Sie ihn ein und folgen Sie den Anweisungen auf dem Bildschirm, um Ihre Sprache auszuwhlen, das WLAN zu verbinden und nach Sendern zu suchen.

Was soll ich tun, wenn mein Fernseher nicht einschaltet?

Prfen Sie, ob der Fernseher ordnungsgem angeschlossen ist und die Steckdose funktioniert. Stellen Sie sicher, dass das Netzkabel in gutem Zustand ist. Versuchen Sie, die Einschalttaste auf der Fernbedienung oder am Fernseher zu drcken.

Wie kann ich die Bildeinstellungen an meinem Fernseher anpassen?

Greifen Sie auf das Einstellungsmen zu, indem Sie die Taste 'Men' auf Ihrer Fernbedienung drcken. Whlen Sie 'Bild', um Helligkeit, Kontrast, Sttigung und andere Einstellungen nach Ihren Vorlieben anzupassen.

Wie verbinde ich meinen Fernseher mit dem Internet?

Um Ihren Fernseher mit dem Internet zu verbinden, gehen Sie ins Einstellungsmen, whlen Sie 'Netzwerk' und dann 'Internetkonfiguration'. Whlen Sie Ihr WLAN-Netzwerk und geben Sie bei Bedarf das Passwort ein.

Was soll ich tun, wenn ich nicht alle Sender empfange?

Prfen Sie, ob Ihre Antenne richtig angeschlossen und ausgerichtet ist. Fhren Sie eine neue Sendersuche im Einstellungsmen durch. Wenn das Problem weiterhin besteht, prfen Sie die Verbindung Ihres Decoders, falls Sie einen verwenden.

Wie aktualisiere ich die Software meines Fernsehers?

Um die Software zu aktualisieren, gehen Sie ins Einstellungsmen, whlen Sie 'Informationen zum Fernseher' und dann 'Software-Update'. Wenn ein Update verfgbar ist, folgen Sie den Anweisungen auf dem Bildschirm, um es zu installieren.

Mein Fernseher zeigt eine Fehlermeldung an, was soll ich tun?

Notieren Sie den angezeigten Fehlercode und konsultieren Sie das Benutzerhandbuch fr spezifische Lsungen. Sie knnen auch versuchen, den Fernseher neu zu starten, indem Sie ihn 10 Sekunden lang vom Stromnetz trennen und dann wieder anschlieen.

Wie setze ich meinen Fernseher auf die Werkseinstellungen zurck?

Um Ihren Fernseher zurckzusetzen, gehen Sie ins Einstellungsmen, whlen Sie 'Zurcksetzen' oder 'Auf Werkseinstellungen zurcksetzen' und folgen Sie den Anweisungen. Beachten Sie, dass dadurch alle Ihre Einstellungen gelscht werden.

Wie aktiviere oder deaktiviere ich den Energiesparmodus?

Gehen Sie ins Einstellungsmen, whlen Sie 'Energie' oder 'Energiesparen' und entscheiden Sie, ob Sie diese Option aktivieren oder deaktivieren mchten.

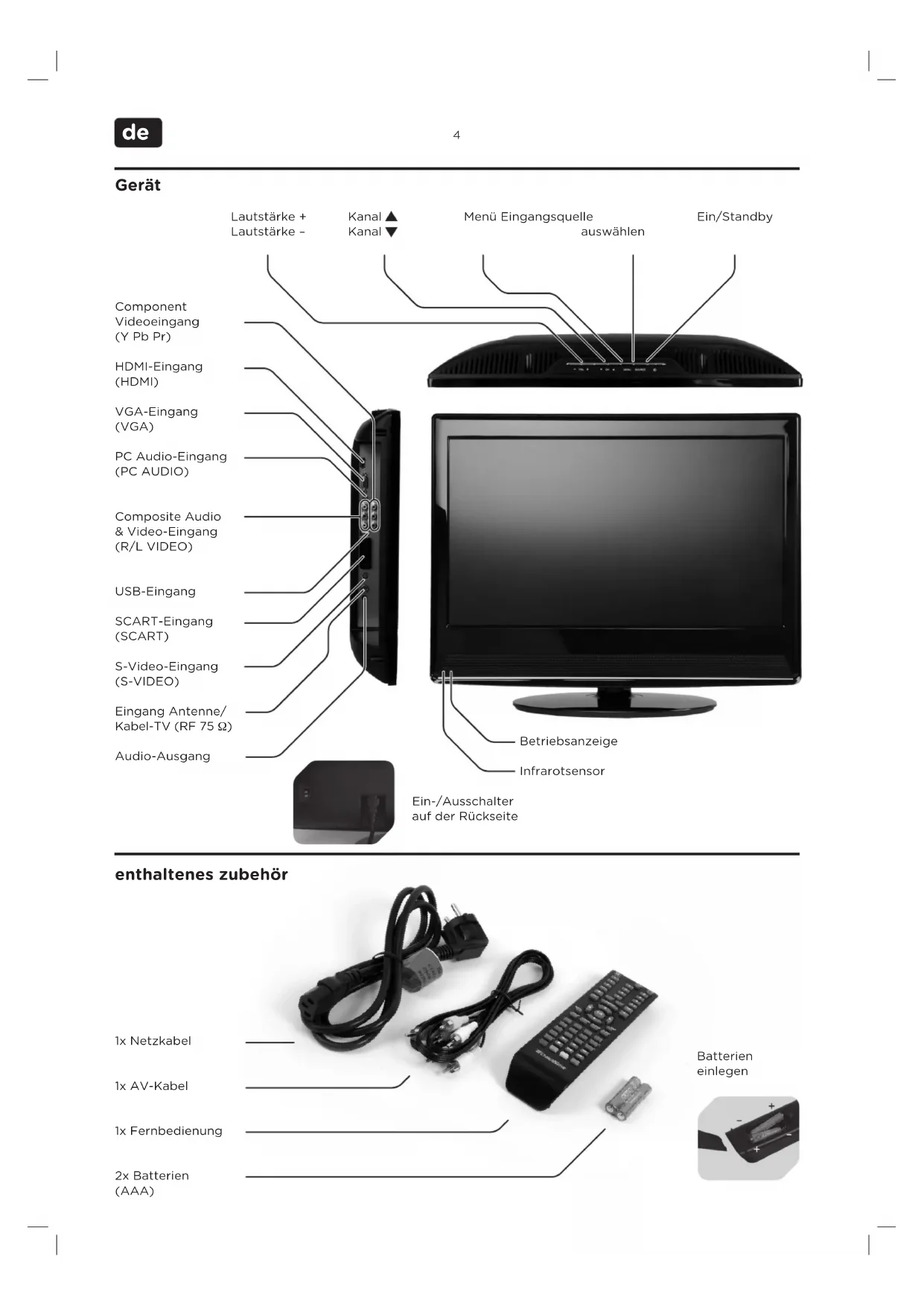

BEDIENUNGSANLEITUNG OLC 220B D2 OK

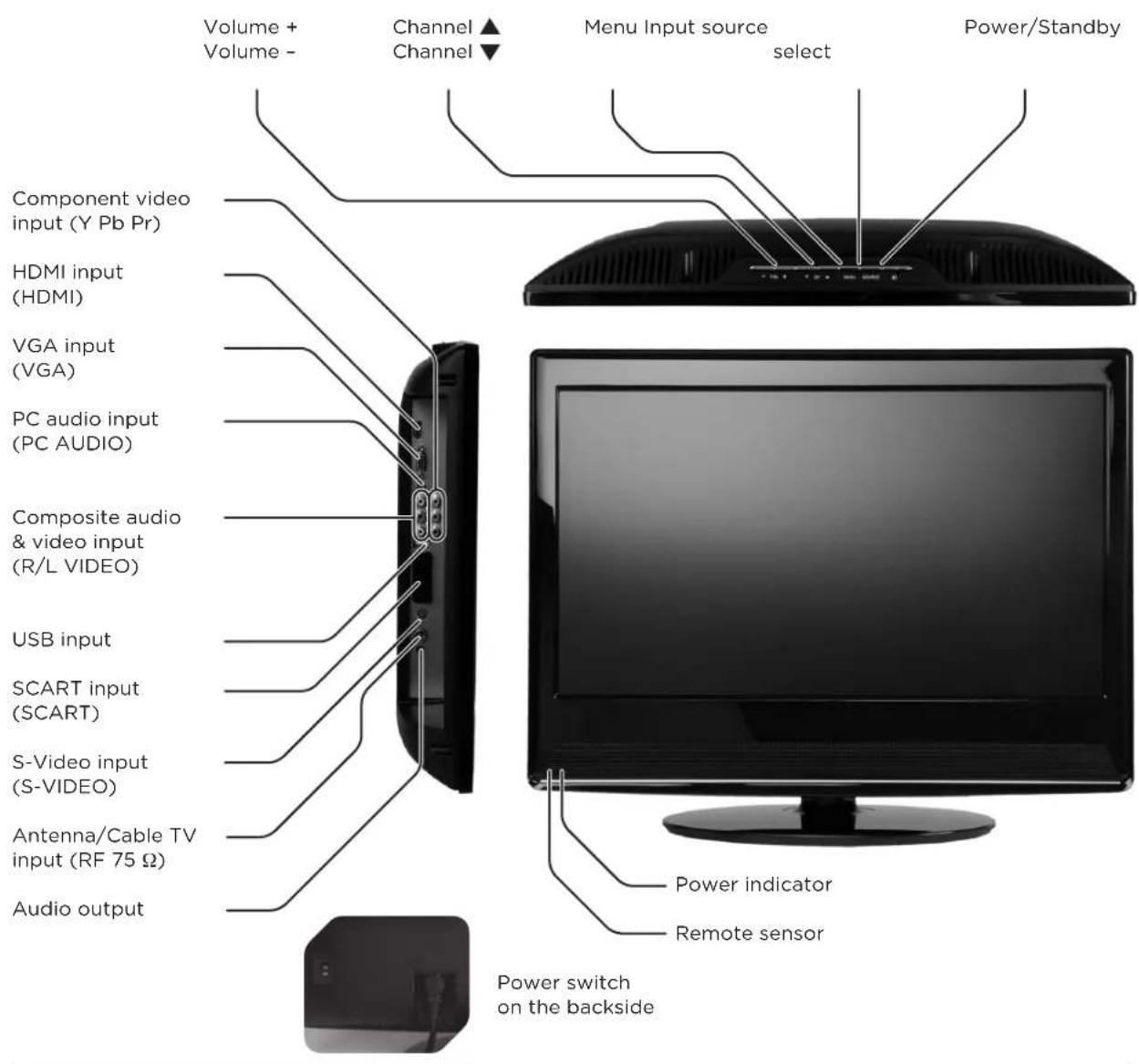

Lautstärke + Lautstärke - Kanal ▲ Kanal ▼ Menü Eingangsquelle auswählen Ein/Standby Component Videoeingang (Y Pb Pr) HDMI-Eingang (HDMI) VGA-Eingang (VGA) PC Audio-Eingang (PC AUDIO) Composite Audio & Video-Eingang (R/L VIDEO) USB-Eingang SCART-Eingang (SCART) S-Video-Eingang (S-VIDEO) Eingang Antenne/ Kabel-TV (RF 75 Ω) Audio-Ausgang Betriebsanzeige Infrarotsensor Ein-/Ausschalter auf der Rückseite

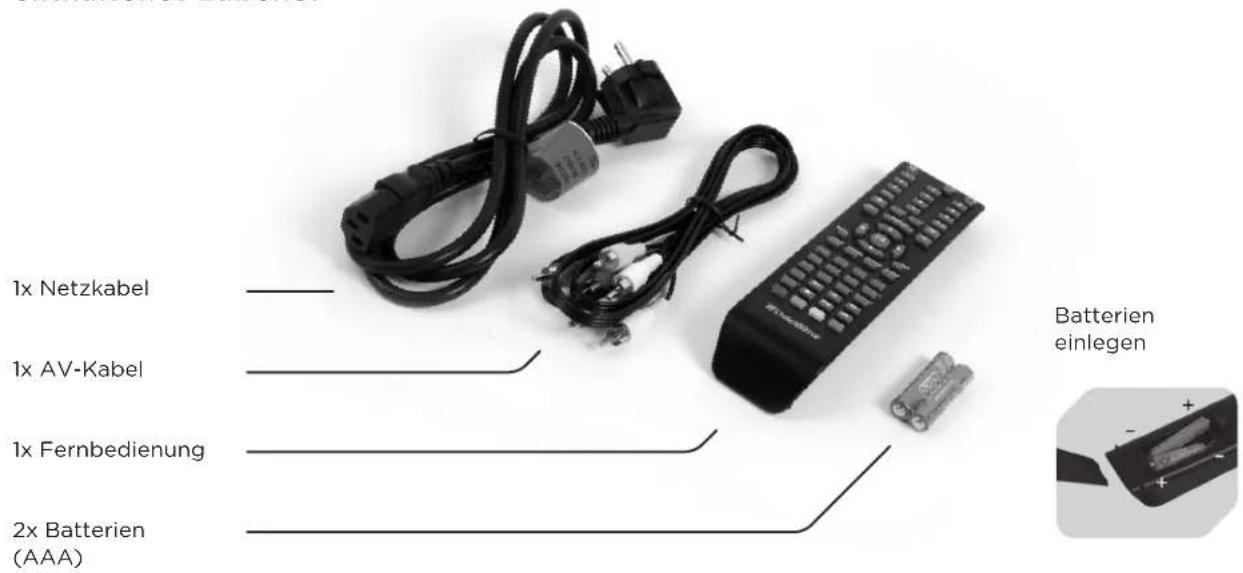

enthaltenes zubehör

1x Netzkabel 1x AV-Kabel 1x Fernbedienung 2x Batterien (AAA) Batterien einlegen

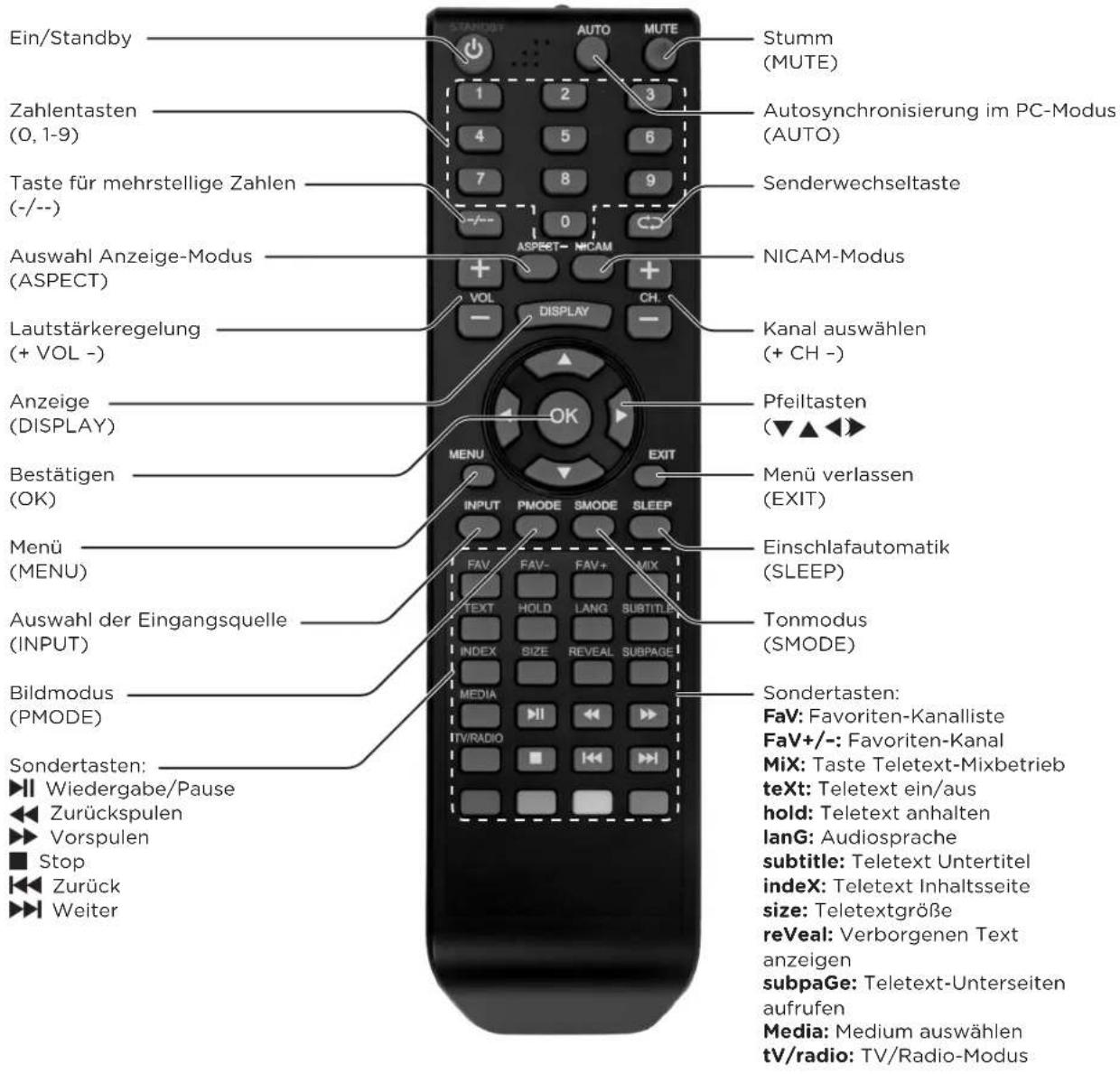

FernbedienunG

Ein/Standby Zahlentasten (0, 1-9) Taste für mehrstellige Zahlen (-/-) Auswahl Anzeige-Modus (ASPECT) Lautstärkeregelung (+ VOL -) Anzeige (DISPLAY) Bestätigen (OK) Menü (MENU) Auswahl der Eingangsquelle (INPUT) Bildmodus (PMODE) Sondertasten: Wiedergabe/Pause Zurückspulen Vorspulen Stop Zurück Weiter STANDBY AUTO MUTE Stumm (MUTE) Autosynchronisierung im PC-Modus (AUTO) Senderwechseltaste NICAM-Modus VOL DISPLAY CH. Kanal auswählen (+ CH -) Pfeiltasten ▼▲◀▶ Menu EXIT INPUT PMODE SMODE SLEEP FAV FAV- FAV+ MIX TEXT HOLD LANG SUBTITLE INDEX SIZE REVEAL SUBPAGE MEDIA ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ▶■ ◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀▶ Wiedergabe/Pause Meridianer: Teletext-Unterseiten anzeigen subpaGe: Teletext-Unterseiten aufrufen Media: Medium auswählen tV/radio: TV/Radio-Modus

erste inbetriebnahMe

anschliessen des Gerätes, ein-/ausschalten

1. Antenne an den RF 75 Ω-Anschluss anschließen.

2. Netzkabel anschließen und Gerät einschalten. Die Betriebsanzeige leuchtet rot, und das Gerät ist im Standby-Modus.

3. Auf 🔊 am Gerät oder auf der Fernbedienung drücken, um das Gerät einzuschalten. Die Betriebsanzeige leuchtet blau. Um in den Standby-Modus zurückzukehren, erneut auf 🔊 drücken. Die Betriebsanzeige leuchtet wieder rot.

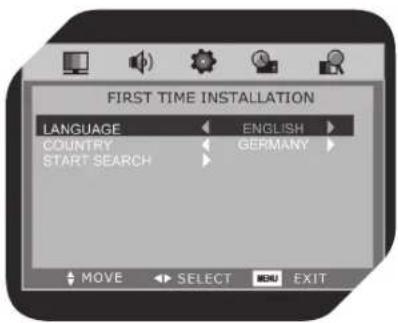

erste installation

FIRST TIME INSTALLATION LANGUAGE ENGLISH COUNTRY GERMANY START SEARCH MOVE SELECT MENU EXIT

Beim ersten Einschalten des Gerätes erscheint ein Installationsdialog.

Auf ▼ oder ▲ drücken, um die gewünschten Einstellungen zu wählen.

Auf ◀ oder ▶rücken, um die gewünschten Einstellungen vornzunehmen.

Auf ▼ oder ▲ drücken, um SUCHE STARTEN zu wählen, dann auf OK drücken, um die Kanalsuche zu starten. Das Gerät speichert den ersten gefundenen Kanal auf dem ersten Programmplatz und setzt die Kanalsuche fort. Zum Abbrechen der Kanalsuche die Taste MENU betätigen.

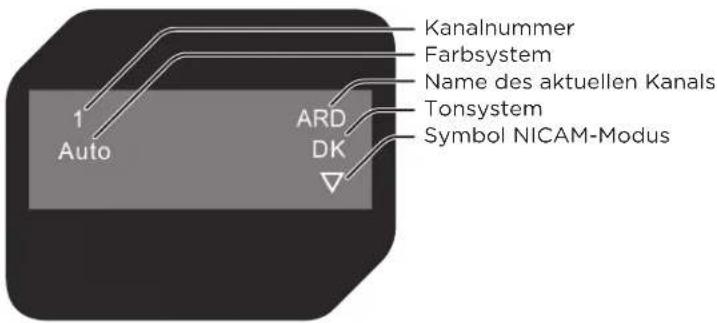

tV inFormation

Zur Anzeige der Programminformationen auf DISPLAY drücken.

Kanalnummer Farbsystem Name des aktuellen Kanals Tonsystem Symbol NICAM-Modus 1 Auto ARD DK

GrundFunktionen

auswahl der einGanGsquelle

Das erforderliche externe Gerät anschließen und einschalten. Auf SOURCE drücken, um das Menü für Eingangsquellen zu öffnen. Auf ▼ oder ▲drücken, um die hervorgehobene Leiste auf die gewünschte Quelle zu bewegen. Zum Bestätigen auf OK oder ▶drücken.

Verwendung der einschlaF-autoMatik

Die Einschlafautomatik stellt das Gerät automatisch nach einer voreingestellten Zeit ab. Mehrmals auf SLEEP auf der Fernbedienung drücken, um die gewünschte Zeitdauer von 15 min bis 120 min in Intervallen von 15 Minuten einzustellen. Nach der Einstellung auf SLEEP drücken, um die verbleibende Zeit auf dem Bildschirm für einige Sekunden anzuzeigen.

auswahl eines tV-kanals

Ein Kanal kann wie folgt gewählt werden: Auf + CH - auf der Fernbedienung drücken. Auf CH ▼ oder CH ▲ am Gerät drücken. Mit den Tasten 0, 1-9 auf der Fernbedienung die Kanalnummer direkt eingeben (-/-- für mehrstellige Nummern). Auf Cdrücken, um zum vorher gewählten Kanal zurückzukehren.

stuMMschaltunG

Auf MUTE auf der Fernbedienung drücken, um den Ton vorrübergehend auszuschalten. Erneut betätigen (oder + VOL -), um den Ton wieder einzuschalten.

auswahl der audiosprache

Bei Programmen mit Audiosprach-Optionen wiederholt auf LANG drücken, um zwischen den verfügbaren Sprachen umzuschalten.

inForMationsanzeiGe

Auf DISPLAY auf der Fernbedienung drücken; die jeweiligen Informationen zur aktuellen Quelle werden auf dem Bildschirm angezeigt.

ton/bild-Modi

Wiederholt auf PMODE drücken, um den gewünschten Bildmodus zu wählen. Wiederholt auf SMODE drücken, um den gewünschten Tonmodus zu wählen.

lautstärkeeinstellunG

- VOL + ASPER + VOL - -

Auf VOL + drücken, um die Lautstärke zu erhöhen. Auf VOL - drücken, um die Lautstärke zu reduzieren.

nicaM-Funktion

Um zwischen den verschiedenen Ton-Optionen wie beispielsweise Mono, Stereo, Dual I und Dual II umzuschalten, auf NICAM auf der Fernbedienung drücken. Diese Einstellung bezieht sich nur auf die ATV-Eingangsquelle, jedoch nicht auf Kanäle ohne NICAM-Signal.

BILDSCHIRMMENÜ

MENÜNAVIGATION

Auf MENU drücken, um das Bildschirm-Hauptmenü zu öffnen. Auf ◀ oder ▶ drücken, um ein Menü auf der oberen Leiste auszuwählen. Auf ▼ oder ▲ auf der Fernbedienung drücken, um in den Einstellungen der jeweiligen Menüoptionen zu navigieren. Auf ▼▲ oder ◀▶ drücken, um die Einstellungen vorzunehmen. Die Einstellungen werden automatisch gespeichert. Auf MENU drücken, um in die nächst höhere Menüebene zu wechseln. In grauer Farbe angezeigte Menüoptionen sind im aktuellen Einstellungsmodus nicht verfügbar.

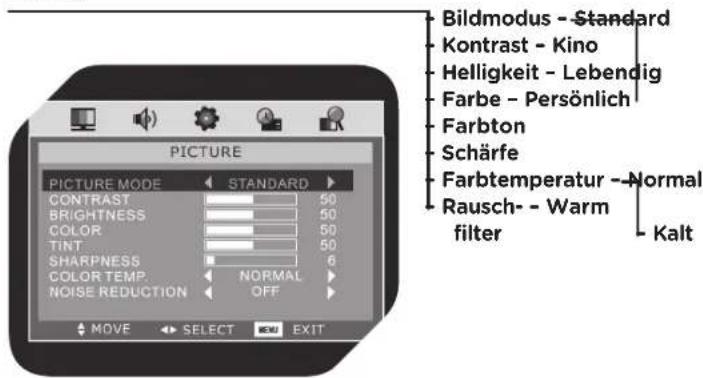

STRUKTUR BILDSCHIRMMENÜ


PICTURE PICTURE MODE STANDARD CONTRAST 50 BRIGHTNESS 50 COLOR 50 TINT 50 SHARPNESS 6 COLOR TEMP. NORMAL NOISE REDUCTION OFF MOVE SELECT EXIT Bildmodus - Standard Kontrast - Kino Helligkeit - Lebendig Farbe - Persönlich Farbton Schärfe Farbtemperatur - Normal Rausch- Warm filter Kalt

HINWEIS: Auf der Fernbedienung wiederholt auf PMODE drücken, um den Bildmodus direkt zu ändern. Farbton ist nur für NTSC Videosignale verfügbar.

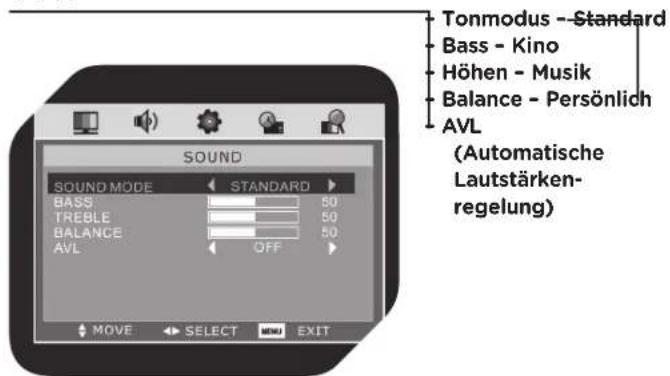

TON

TONMODUS - Standard Bass - Kino Höhen - Musik Balance - Persönlich AVL (Automatische Lautstärken- regelung) SOUND MODE STANDARD BASS 50 TREBLE 50 BALANCE 50 AVL OFF MOVE SELECT EXIT

HINWEIS: Auf der Fernbedienung wiederholt auf SMODE drücken, um den Tonmodus direkt zu ändern.

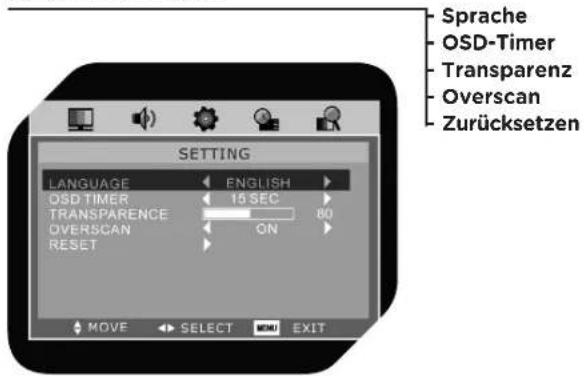

EINSTELLUNG

SPRACHE OSD-Timer Transparenz Overscan Zurücksetzen SETTING LANGUAGE ENGLISH OSD TIMER 15 SEC TRANSPARENCE 80 OVERSCAN ON RESET MOVE SELECT MENU EXIT

HINWEIS: DER OSD-TIMER kann auf Zeitspannen von 5 Sekunden bis 30 Sekunden in Intervallen von 5 Sekunden eingestellt werden. OVERSCAN ist nur bei HDMI-Quellen verfügbar. Auf RESET▶ drücken, um zu den Fabrikeinstellungen zurückzukehren.

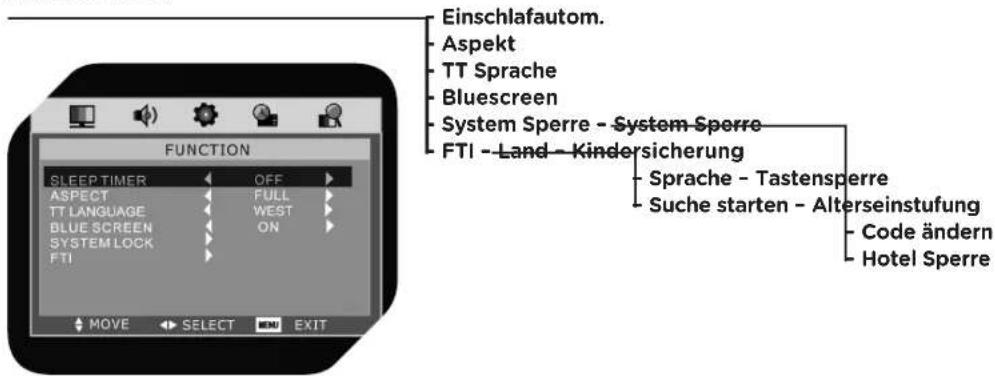

FUNKTION

Einschlafautom. Aspekt TT Sprache Bluescreen System Sperre - System Sperre FTI - Land - Kindersicherung Sprache - Tastensperre Suche starten - Alterseinstufung Code ändern Hotel Sperre

HINWEIS: Die EINSCHLAFAUTOMATIK auf AUS oder auf Zeitspannen von 15 Minuten bis 120 Minuten in Intervallen von 15 Minuten einstellen. Wiederholt auf SLEEP auf der Fernbedienung drücken, um die Einstellung der Einschlafautomatik direkt zu ändern.

SYSTEM SPERRE: Auf EIN stellen; alle Optionen sind verfügbar.

KINDERSICHERUNG: Die Kindersicherung auf EIN oder AUS stellen. Auf EIN stellen: unter PROGRAMM BEARBEITEN gesperrte Kanäle können nicht angezeigt werden.

TASTENSPERRE: Die Tastensperre auf EIN oder AUS stellen. Wenn auf EIN gestellt, können die Tasten am Gerät nicht betätigt werden.

ALTERSEINSTUFUNG: Ein Programm wird gesperrt, wenn das ihm zugeordnete Alter über dem vom Benutzer gewählten Alter liegt. Es können AUS, 6, 10, 14 oder 18 gewählt werden.

CODE ÄNDERN: Auf ▶ drücken, zunächst das alte Kennwort eingeben, dann das neue Kennwort eingeben und bestätigen.

HOTEL SPERRE: siehe HOTEL-MODUS.

WICHTIG: Der werkseitige PIN-Code ist 0000. Diese Informationen nicht an Kinder weitergeben.

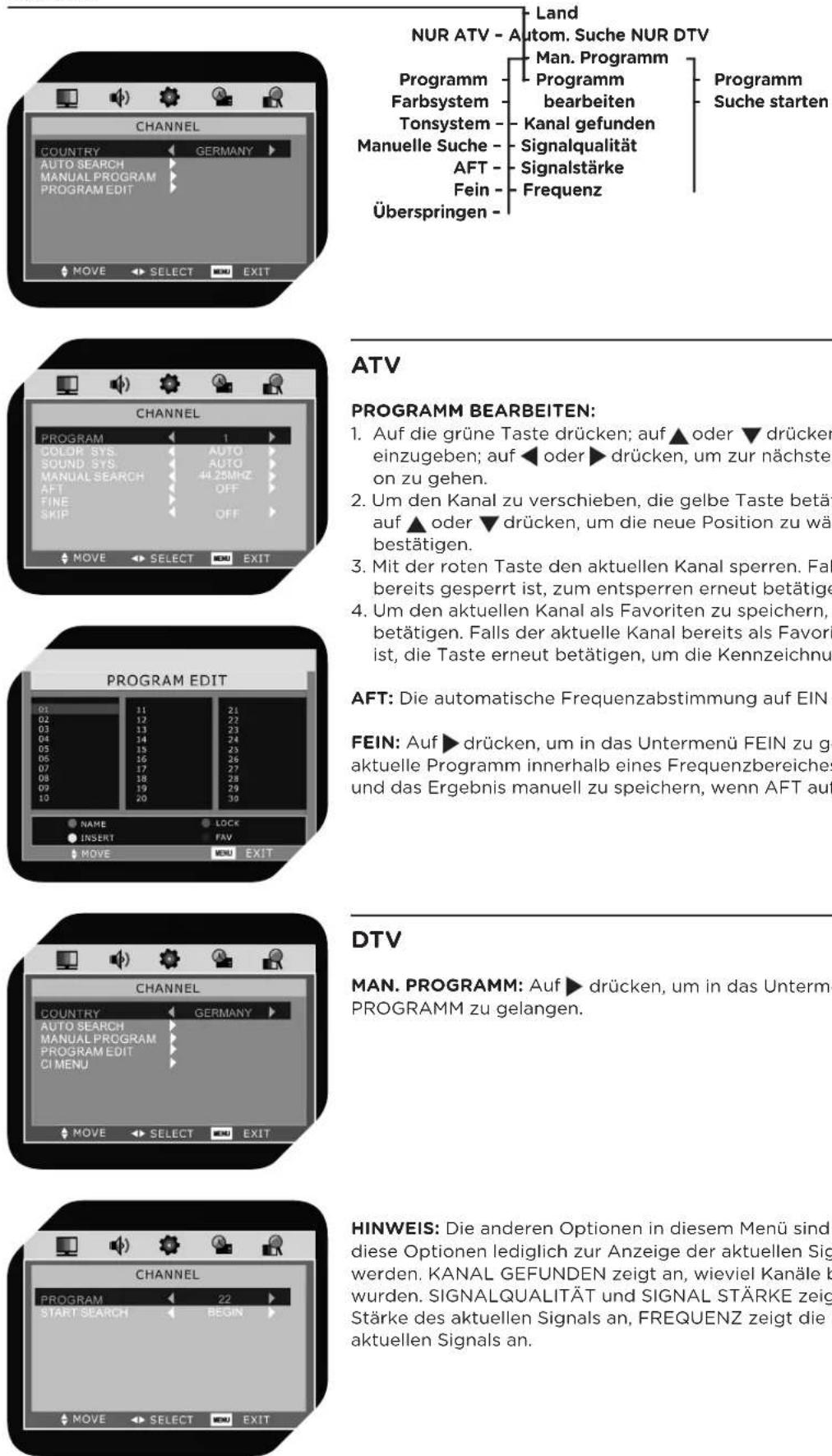

KANAL

ATV

PROGRAMM BEARBEITEN:

1. Auf die grüne Taste drücken; auf ▲ oder ▼ drücken, um ein Zeichen einzugeben; auf ◀ oder ▶ drücken, um zur nächsten Buchstabenposition zu gehen.
2. Um den Kanal zu verschieben, die gelbe Taste betätigen, anschließend auf ▲ oder ▼ drücken, um die neue Position zu wählen; mit OK bestätigen.
3. Mit der roten Taste den aktuellen Kanal sperren. Falls der aktuelle Kanal bereits gesperrt ist, zum entsperren erneut betätigen.
4. Um den aktuellen Kanal als Favoriten zu speichern, die blaue Taste betätigen. Falls der aktuelle Kanal bereits als Favorit gekennzeichnet ist, die Taste erneut betätigen, um die Kennzeichnung aufzuheben.

AFT: Die automatische Frequenzabstimmung auf EIN oder AUS stellen.

FEIN: Auf ▶ drücken, um in das Untermenü FEIN zu gelangen und das aktuelle Programm innerhalb eines Frequenzbereiches exakt zu suchen und das Ergebnis manuell zu speichern, wenn AFT auf AUS gestellt ist.

DTV

MAN. PROGRAMM: Auf ▶ drücken, um in das Untermenü MAN. PROGRAMM zu gelangen.

HINWEIS: Die anderen Optionen in diesem Menü sind nicht verfügbar, da diese Optionen lediglich zur Anzeige der aktuellen Signalsituation gezeigt werden. KANAL GEFUNDEN zeigt an, wieviel Kanäle bisher gefunden wurden. SIGNALQUALITÄT und SIGNAL STÄRKE zeigen die Qualität und Stärke des aktuellen Signals an, FREQUENZ zeigt die Frequenz des aktuellen Signals an.

TV Line 07/06/09 00:48 ALL No. Program Name Status 101 DUB-5.4 102 DUB-5.3 103 DUB-5.2 104 DUB-5.1 105 Unknown 106 Unknown 107 Unknown 108 Unknown 109 Unknown 110 Unknown 111 Unknown 112 Unknown 113 Unknown 114 Unknown 115 Unknown 116 Unknown 117 Unknown 118 Unknown 119 Unknown 120 Unknown 121 Unknown 122 Unknown 123 Unknown 124 Unknown 125 Unknown 126 Unknown 127 Unknown 128 Unknown 129 Unknown 130 Unknown 131 Unknown 132 Unknown 133 Unknown 134 Unknown 135 Unknown 136 Unknown 137 Unknown 138 Unknown 139 Unknown 140 Unknown 141 Unknown 142 Unknown 143 Unknown 144 Unknown 145 Unknown 146 Unknown 147 Unknown 148 Unknown 149 Unknown 150 Unknown 151 Unknown 152 Unknown 153 Unknown 154 Unknown 155 Unknown 156 Unknown 157 Unknown 158 Unknown 159 Unknown 160 Unknown 161 Unknown 162 Unknown 163 Unknown 164 Unknown 165 Unknown 166 Unknown 167 Unknown 168 Unknown 169 Unknown 170 Unknown 171 Unknown 172 Unknown 173 Unknown 174 Unknown 175 Unknown 176 Unknown 177 Unknown 178 Unknown 179 Unknown 180 Unknown 181 Unknown 182 Unknown 183 Unknown 184 Unknown 185 Unknown 186 Unknown 187 Unknown 188 Unknown 189 Unknown 190 Unknown 191 Unknown 192 Unknown 193 Unknown 194 Unknown 195 Unknown 196 Unknown 197 Unknown 198 Unknown 199 Unknown 200 Unknown 201 Unknown 202 Unknown 203 Unknown 204 Unknown 205 Unknown 206 Unknown 207 Unknown 208 Unknown 209 Unknown 210 Unknown 211 Unknown 212 Unknown 213 Unknown 214 Unknown 215 Unknown 216 Unknown 217 Unknown 218 Unknown 219 Unknown 220 Unknown 221 Unknown 222 Unknown 223 Unknown 224 Unknown 225 Unknown 226 Unknown 227 Unknown 228 Unknown 229 Unknown 230 Unknown 231 Unknown 232 Unknown 233 Unknown 234 Unknown 235 Unknown 236 Unknown 237 Unknown 238 Unknown 239 Unknown 240 Unknown 241 Unknown 242 Unknown 243 Unknown 244 Unknown 245 Unknown 246 Unknown 247 Unknown 248 Unknown 249 Unknown 250 Unknown 251 Unknown 252 Unknown 253 Unknown 254 Unknown 255 Unknown 256 Unknown 257 Unknown 258 Unknown 259 Unknown 260 Unknown 261 Unknown 262 Unknown 263 Unknown 264 Unknown 265 Unknown 266 Unknown 267 Unknown 268 Unknown 269 Unknown 270 Unknown 271 Unknown 272 Unknown 273 Unknown 274 Unknown 275 Unknown 276 Unknown 277 Unknown 278 Unknown 279 Unknown 280 Unknown 281 Unknown 282 Unknown 283 Unknown 284 Unknown 285 Unknown 286 Unknown 287 Unknown 288 Unknown 289 Unknown 290 Unknown 291 Unknown 292 Unknown 293 Unknown 294 Unknown 295 Unknown 296 Unknown 297 Unknown 298 Unknown 299 Unknown 300 Unknown

PROGRAMM BEARBEITEN: Auf ▶ drücken, um in das Untermenü PROGRAMM BEARBEITEN zu gelangen. Auf ◀▶ drücken, um zwischen allen Optionen wie beispielsweise Fav., Sperre, Bearbeiten, Versch., Sortieren, Überspr., Löschen und Suchen hin- und herzuschalten, mit OK auswählen.

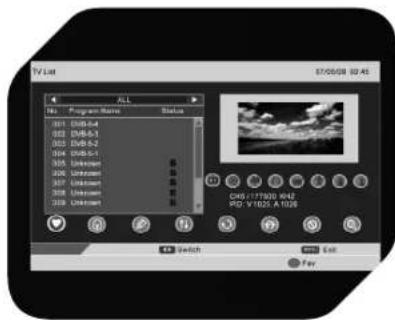

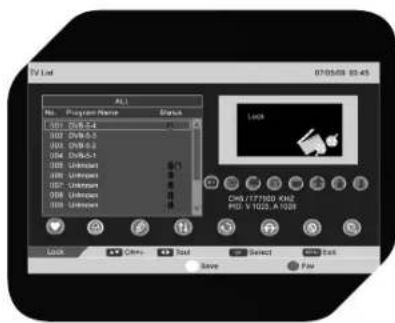

1. Fav.:

1. Auf Drücken, um einen Kanal auszuwählen.
2. Mit den Nummerntasten 1-8 den aktuellen Kanal einer der Favoritengruppen 1-8 zuordnen. Wenn der aktuelle Kanal bereits einer der Favoritengruppen 1-8 zugeordnet sein sollte, nochmals die Nummerntasten 1-8 betätigen, um die Einstellung rückgängig zu machen.
3. Mit der gelben Taste auf der Fernbedienung folgendes Dialogfenster öffnen.

Auf OK drücken, um die Änderungen zu speichern, oder mit MENU in das vorherige Menü zurückkehren.

TV List S7/06/08 02:45 ALL No. Program Name Status 011 DBB-5.4 012 DBB-5.3 013 DBB-5.2 014 DBB-5.1 015 Unknown 016 Unknown 017 Unknown 018 Unknown 019 Unknown CHD /T7F00 M42 PD V100 A106 Switch Exit Fax

Die blaue Taste betätigen, das links abgebildtete Menü erscheint. Auf ◀▶ drücken, um zwischen allen Kanälen und den Kanälen FAV 1-8 hin- und herzuschalten.

TV List 07/05/06 03:45 ALL No. Program Name Status USB-128-B-4 USB-128-B-2 USB-128-B-2 USB-128-B-1 USB-Unknown USB-Unknown USB-Unknown Lock CHN.TT7900 KH2 PID: Y1000-A700R OK

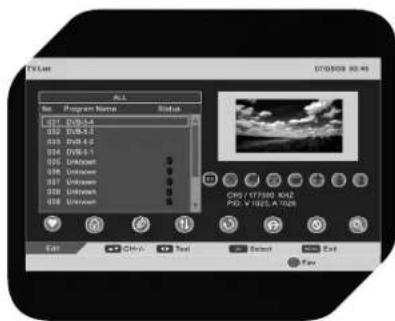

2. Sperre:

1. Auf OK drücken, um den aktuellen Kanal zu sperren. Falls der aktuelle Kanal bereits gesperrt ist, zum entsperren erneut betätigen.
2. Um zum vorherigen Menü zurückzukehren, die blaue Taste betätigen.
3. Falls die KINDERSICHERUNG auf EIN geschaltet ist, kann der gesperrte Kanal nicht gesehen werden.

V1.5at ALL No Program Name Status 024 07-3-4 024 07-3-5 024 07-4-6 024 07-5-1 024 07-6-1 024 Unknown 024 Unknown 024 Unknown 024 Unknown CHS / (T3300) #42 PDC + PDE5 A/108 Edit Ctrl+ Tools Select End Fax

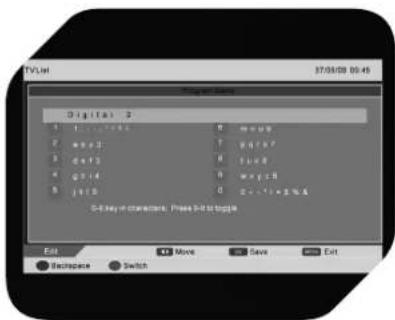

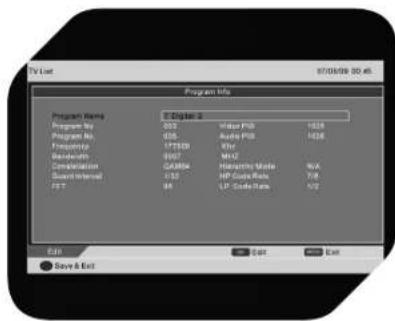

3. Bearbeiten:

Auf drücken, um einen Kanal zu wählen, anschließend auf OK drücken, um in das Menü Programm-Info zu gelangen.

Auf drücken, um einen Kanal zu wählen, anschließend auf OK drücken, um den Kanal umzubenennen.

1. Mit Hilfe der Nummerntasten 1-9 verschiedene Zeichen auswählen.
2. Die grüne Taste betätigen, um zwischen Groß- und Kleinbuchstaben umzuschalten. Beispiel: Die Nummerntaste 2 wiederholt betätigen, um a, b, c oder 2 zu wählen; dann mit OK speichern.

TV Line 17/05/09 10:48 ALL No. Program Name Status 101 CAVG-4 302 CAVG-2 303 CAVG-2 304 CAVG-1 305 Unknown 306 Unknown 307 Unknown 308 Unknown 309 Unknown ChS:177D0 RHZ PID: V102A A 1005 Music Click Text Select Help Save

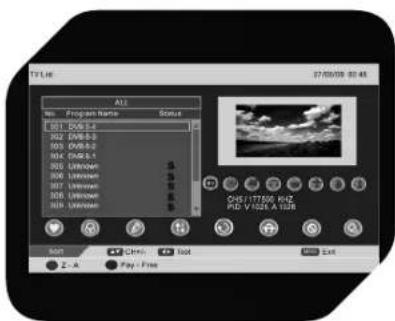

4. Versch.:

Auf drücken, um den zu verschiebenen Kanal zu wählen. Dann auf OK drücken; verscheint neben dem gewählten Kanal. Um die Verschiebefunktion abzubrechen, erneut auf OK drücken. Auf drücken, um ein Ziel auszuwählen, dann mit der gelben Taste speichern.

TV Line 37:05/08 01:48 ALL No Program Name Status L01 DV6-2.4 L02 DV6-3.3 L03 DV6-4.2 L04 DV6-5.1 L05 Unknown L06 Unknown L07 Unknown L08 Unknown L09 Unknown L10 Unknown L11 Unknown L12 Unknown L13 Unknown L14 Unknown L15 Unknown L16 Unknown L17 Unknown L18 Unknown L19 Unknown L20 Unknown L21 Unknown L22 Unknown L23 Unknown L24 Unknown L25 Unknown L26 Unknown L27 Unknown L28 Unknown L29 Unknown L30 Unknown L31 Unknown L32 Unknown L33 Unknown L34 Unknown L35 Unknown L36 Unknown L37 Unknown L38 Unknown L39 Unknown L40 Unknown L41 Unknown L42 Unknown L43 Unknown L44 Unknown L45 Unknown L46 Unknown L47 Unknown L48 Unknown L49 Unknown L50 Unknown L51 Unknown L52 Unknown L53 Unknown L54 Unknown L55 Unknown L56 Unknown L57 Unknown L58 Unknown L59 Unknown L60 Unknown L61 Unknown L62 Unknown L63 Unknown L64 Unknown L65 Unknown L66 Unknown L67 Unknown L68 Unknown L69 Unknown L70 Unknown L71 Unknown L72 Unknown L73 Unknown L74 Unknown L75 Unknown L76 Unknown L77 Unknown L78 Unknown L79 Unknown L80 Unknown L81 Unknown L82 Unknown L83 Unknown L84 Unknown L85 Unknown L86 Unknown L87 Unknown L88 Unknown L89 Unknown L90 Unknown L91 Unknown L92 Unknown L93 Unknown L94 Unknown L95 Unknown L96 Unknown L97 Unknown L98 Unknown L99 Unknown L100 Unknown

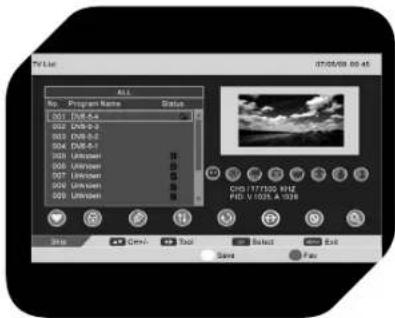

5. Sortieren:

Die rote Taste betätigen, um alle Programme von A-Z oder Z-A zu sortieren; die grüne Taste betätigen, um alle Programme von PAY-FREE bis zu FREE-PAY zu sortieren.

Play List 01/05/09 00:45 Key - Program Name - Order 001 DV6-8-3 002 DV6-8-2 003 DV6-8-1 004 DV6-8-0 005 Unknown 006 Unknown 007 Unknown 008 Unknown 009 Unknown CDN:177550 KIE PHD V 1035 A 1928 Select Exit Save Fare

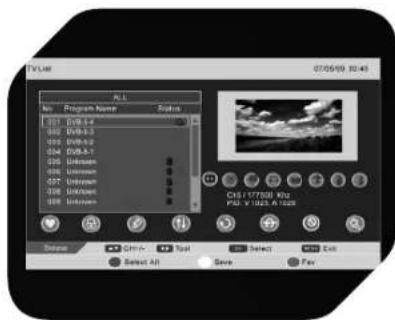

6. Überspr.:

Auf Väcken, um den zu überspringenden Kanal zu wählen. Dann auf OK drücken; Zerscheint neben dem gewählten Kanal. Um die Überspringfunktion abzubrechen, erneut auf OK drücken. Wenn ein Kanal als zu überspringender Kanal ausgewählt wurde, kann der Kanal immer noch über die Nummerntasten aufgerufen werden.

VLAN 07/05/09 32:45 ALL Program Name Status 001 DUB-1.4 002 DUB-1.5 003 DUB-1.6 004 DUB-1.7 005 Unknown 006 Unknown 007 Unknown 008 Unknown C33 / 17/200 KHz F20 - V 1922 A Hz C33 / 17/200 KHz F20 - V 1922 A Hz Browse Select All Save Pay

7. Löschen:

Auf drücken, um den zu löschenden Kanal zu wählen. Dann auf OK drücken; Xerscheint neben dem gewählten Kanal. Um die Löschfunktion abzubrechen, erneut auf OK drücken.

1. Auf OK drücken, um in das Menü Suchen zu gelangen.
2. Mit Hilfe der Nummerntasten die entsprechenden Zeichen wählen.

HINWEIS:

Die Menüs BILD, TON, EINSTELLUNG und dessen Beschreibungen sind die gleichen wie für den ATV-Modus.

TT SPRACHE und BLUESCREEN sind im Menü FUNKTION nicht zugänglich • und werden in grau angezeigt. Für ASPEKT können nur VOLL und AUTO eingestellt werden. Die anderen Einstellungen sind die gleichen wie für den ATV-Modus.

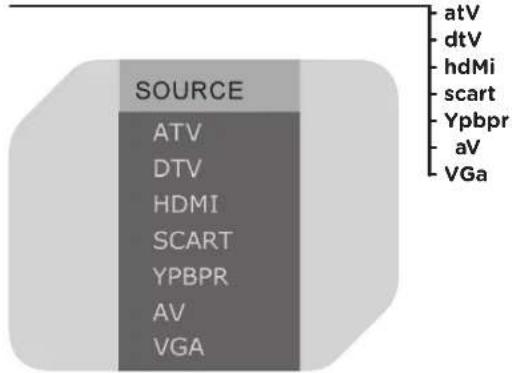

einGanGsquelle

SOURCE ATV DTV HDMI SCART YPBPR AV VGA atV dtV hdMi scart Ypbpr aV VGa

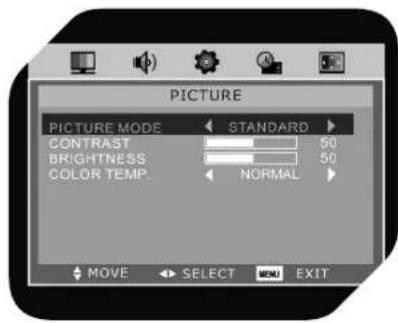

PICTURE PICTURE MODE STANDARD CONTRAST 50 BRIGHTNESS 50 COLOR TEMP. NORMAL MOVE SELECT EXIT

vGa

bildModus: Im BILD-Menü die Optionen BILDMODUS, KONTRAST, HELLIGKEIT oder FARBTEMPERATUR wählen, deren Handhabung und Einstellung die gleichen wie für den TV-Modus sind.

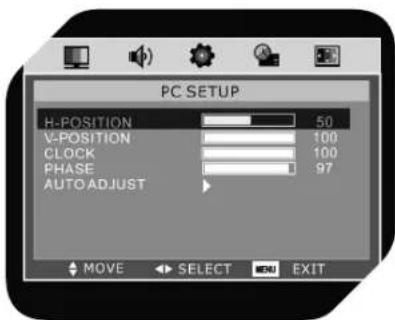

pc setup

PC SETUP H-POSITION 50 V-POSITION 100 CLOCK 100 PHASE 97 AUTO ADJUST MOVE SELECT EXIT

Einen PC an das Gerät anschließen und VGA als Eingangsquelle wählen.

h-position: Die horizontale Bildposition einstellen.

V-position: Die vertikale Bildposition einstellen.

uhr: Die Uhr des Bildes einstellen.

phase: Die Bildphase einstellen.

autoM. einst: Auf ▶ drücken, um die oben genannten Menüpunkte automatisch einzustellen. In der Regel werden Bildposition auf dem Bildschirm, Uhr und Phase entsprechend dem Ausgangssignal des angeschlossenen PC eingestellt. In einigen besonderen Fällen mag die automatische Einstellung realisierbar sein. Dann müssen Position, Uhr und Phase manuell eingestellt werden.

hinweis:

Die Menüs und Einstellungen für TON, EINSTELLUNG und FUNKTION sind • die gleichen wie für den TV-Modus.

Im VGA-Modus gibt es kein KANAL-Menü.

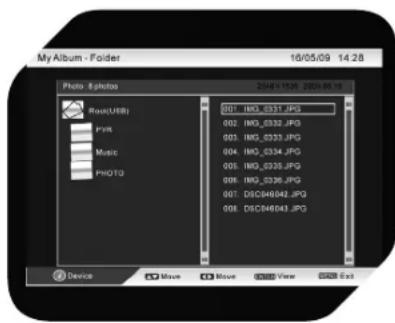

MULTIMEDIA-MODUS

HINWEIS: Vor dem Öffnen des Menüs MULTIMEDIA ein USB-Gerät oder eine Speicherkarte anschließen, dann auf INPUT drücken, um als Eingangsquelle DTV einzustellen.

Auf MEDIA drücken, um das MULTIMEDIA-Menü zu öffnen. Auf ▼▲ drücken, um die Optionen Mein Album, Meine Musik und Mein Film auszuwählen, dann auf OK drücken, um in die Untermenüs zu gelangen.

My Album - Folder 16/05/09 14:28 Photo @photos 2014/11/26 2003/05/18 Rock(USB) Fryt Music PHOTO 001. INO_0331.JPG 002. INO_0332.JPG 003. INO_0333.JPG 004. INO_0334.JPG 005. INO_0335.JPG 006. INO_0336.JPG 007. DISC464042.JPG 008. DISC464043.JPG Device Move Move View Exit

Mein Album:

1. Das Gerät unterstützt die Formate .jpg, .bmp und .gif.
2. Die blaue Taste betätigen, um in den Bilderordner zu gelangen.
3. Auf ▼rücken, um ein Bild auszuwählen.
4. Auf OK drücken, um das gewählte Bild anzusehen.
5. Auf DISPLAY drücken, um Informationen zum externen Gerät anzuzeigen.
6. Auf MENU drücken, um die Bildvorschau zu beenden.

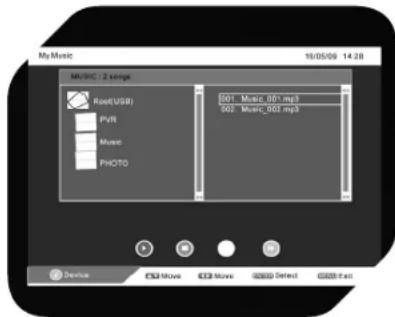

My Music 15/05/09 14:28 MUSIC / 2 range Root(USB) PVRT Music PHOTO 001 Music_001.mp3 002 Music_002.mp3 Device Move Move Send Send Reset

Meine Musik:

1. Das Gerät unterstützt die Formate .mp3 und .wma.
2. Die rote Taste betätigen, um ein Stück wiederzugeben oder die Wiedergabe anzuhalten.
3. Die grüne Taste betätigen, um die Wiedergabe zu beenden.
4. Die gelbe Taste betätigen, um den Playback-Modus zu wählen.
5. Zum Vorspulen die blaue Taste betätigen; zum Zurückspulen die rote Taste betätigen.
6. Auf DISPLAY drücken, um Informationen zum externen Gerät anzuzeigen.
7. Auf ▼drücken, um ein Stück auszuwählen.
8. Auf OK drücken, um das Stück abzuspielen.
9. Auf MENU drücken, um die Wiedergabe zu beenden.

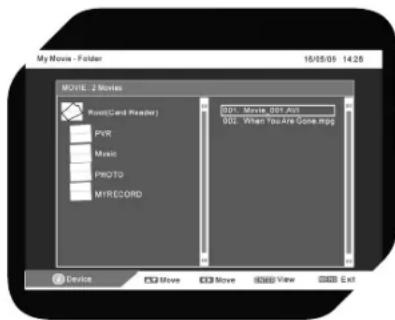

My Movie - Folder 15/05/03 14:28 MOVIE 2 Movies Movie(Card Reader) PVR Music PHOTO MYRECORD 001: Movie 001 AVS 002: When You Are Guide mpg Device Move Move View Exit

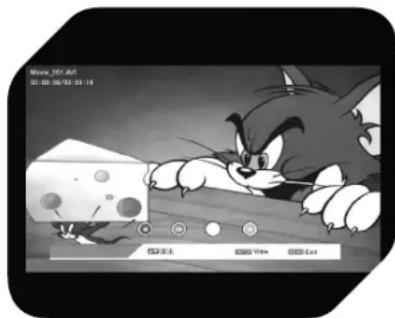

Mein Film:

1. Das Gerät unterstützt die Formate .avi, .mpg sowie .vob und .dat.
2. Zum Anhalten der Wiedergabe die rote Taste betätigen; um die Wiedergabe fortzusetzen, die Taste erneut betätigen.
3. Für eine schrittweise Wiedergabe die grüne Taste betätigen, für eine Wiedergabe in Zeitlupe nochmals betätigen.
4. Die gelbe Taste betätigen, um die Rückspülgeschwindigkeit einzustellen.
5. Die blaue Taste betätigen, um die Vorspulgeschwindigkeit einzustellen.
6. Auf DISPLAY drücken, um die Geräteinformationen anzuzeigen.
7. Auf ▼drücken, um einen Film auszuwählen.
8. Auf OK drücken, um den Film abzuspielen.
9. Auf MENU drücken, um die Wiedergabe des Films zu beenden.

TEXT: Die Taste betätigen, um in den Teletext-Modus zu wechseln. Zum Beenden nochmals betätigen.

MIX: Diese Taste betätigen, um sowohl das Fernsehbild als auch den Teletext gleichzeitig anzuzeigen.

SUBPAGE: Falls es Unterseiten zur aktuellen Teletextseite gibt, erscheint eine Aufforderung zur Eingabe einer Unterseiten-Nummer, sobald diese Taste betätigt wird. Zum Beenden nochmals betätigen.

HOLD: Diese Taste betätigen, um das Herunterzählen der Seiten zu unterbrechen. Zum Fortfahren erneut drücken.

SIZE: Diese Taste betätigen, um den oberen Seitenteil zu vergrößern. Nochmals betätigen, um den unteren Seitenteil zu vergrößern. Wird die Taste ein drittes mal betätigt, wird die Seite wieder in Normalgröße angezeigt.

REVEAL: Diese Taste betätigen, um verborgenen Text anzuzeigen. Nochmals betätigen, um die Anzeige des verborgenen Textes zu schließen.

INDEX: Diese Taste betätigen, um die Inhaltsseite aller Teletextseiten aufzurufen.

Mit den Nummerntasten 0, 1-9 auf der Fernbedienung kann eine bestimmte Seite aufgerufen werden, mit ▼▲ kann zur vorherigen oder nächsten Seite gewechselt werden.

Die ROTE/GRÜNE/GELBE/BLAUE Taste betätigen, um direkt auf die der jeweiligen Farbe zugeordnete Seite zuzugreifen.

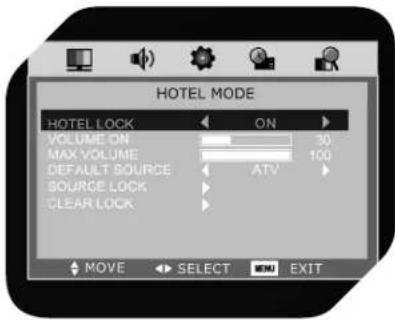

HOTEL-MODUS

Auf MENU+1+2+2+9 drücken, um in das Hotel-Modus-Menü zu gelangen.

HOTEL SPERRE: Diesen Menüpunkt auf EIN stellen; es sind alle darunterstehenden Optionen verfügbar.

VOLUME ON: Einstellen der Lautstärke, welche beim Einschalten des Fernsehers angewendet wird.

MAX VOLUME: Einstellen der maximalen Lautstärke.

STANDARD-QUELLE: Auswahl der Eingangsquelle, welche automatisch aktiviert wird, sobald der Fernseher eingeschaltet wird (ATV, DTV, HDMI, SCART, YPBPR, AV, VGA).

QUELLE SPERRE: Gewünschte Quelle auswählen und zum Sperren auf EIN stellen.

CLEAR LOCK: Aufheben aller Sperren.

WARTUNG

Reinigung des LCD-Bildschirmes

Der LCD-Bildschirm nicht mit scharfen Gegenständen berühren. Falls sich auf der Oberfläche des LCD-Bildschirmes Staub und Fingerabdrücke befinden, den Bildschirm mit einem sauberen, weichen Tuch abwischen. In einer geraden Linie von innen nach außen wischen. Keine Chemikalien wie z.B. Schallplatten-Reinigungssprays, antistatische Sprays oder Flüssigkeiten, Benzin oder Verdünner zum Reinigen des LCD-Bildschirms verwenden.

Reinigung des Fernsehgerätes

Die Außenflächen des Gerätes mit einem sauberen, weichen und mit lauwarmem Wasser angefeuchteten Tuch abwischen. Kein Benzin, Verdünner oder Alkohol verwenden, weil dadurch die Oberfläche beschädigt werden kann.

ACHTUNG: Zur eigenen Sicherheit vor allen Wartungs- oder Reinigungsarbeiten den Netzstecker ziehen.

FEHLERBEHEBUNG

FEHLER MÖGLICHE URSACHE KORRIGIERENDE		MASSNAHME
Kein Bild und Ton Netzkabel nicht	richtig am Hauptgerät angeschlossen.	Das Netzkabel am Hauptgerät anschließen.
	Das Netzkabel ist nicht an einer Steckdose angeschlossen.	Das Netzkabel an eine Steckdose anschließen.
	Es wurde die falsche Eingangsquelle gewählt.	Die richtige Eingangsquelle wählen.
	Die Eingangsquelle kann nicht mit dem Fernsehgerät verbunden werden.	Die Verbindungen kontrollieren.
Kein Ton Lautstärke ist auf Null gestellt. Lautstärke durch Betätigen der Taste VOL + erhöhen.
Schwarz-weißes oder gar kein Bild	Das eingestellte Farbsystem ist nicht für das Programm geeignet.	Das richtige Farbsystem einstellen.
	Das eingestellte Tonsystem ist nicht für das Programm geeignet.	Das richtige Tonsystem einstellen.
Ton- oder Bildstörungen Störungsverursachende Geräte in der Nähe des Fernsehers.		Jegliche störungsverursachenden Geräte vom Fernseher fern halten.
		Den Fernseher an eine andere Steckdose anschließen.
		Im Hauptmenü das richtige Tonsystem für das Fernsehgerät wählen.

HINWEIS: Es können einige helle und dunkle Flecken auf dem Fernsehschirm auftreten; das ist normal.

TECHNISCHE DATEN (Änderungen vorbehalten)

BILDSCHIRM

Bildschirmtyp: LCD

Bildschirmgröße: 21,5 Zoll

Bildformat: 16:9

Anzeigebereich: 476,6 (H) X 268,1 (V)

Bildauflösung: 1920 (H) X 1080 (V)

Helligkeit: 300 cd/m ^2

Kontrastverhältnis: 1000:1

Lochmaske: 0,24825 (H) X 0,24825 (V) mm

Farben: 16,7 M

Reaktionszeit: 5 ms

EIGENSCHAFTEN

HD kompatibel: 480i, 480p, 576i, 576p, 720p,

1080i, 1080p

TV-EMPFANG

TV-System: PAL/SECAM

Tonsystem: B/G, I, D/K, L/L'

Antennenimpedanz: 75 Ohm

TUNER-FREQUENZBEREICH

ATV: 49MHz - 863MHz

DTV: VHF (174MHz - 230MHz)

UHF (474MHz - 862MHz)

STROMNETZANFORDERUNGEN

Netzteil: 100-240 V\~ / 50-60 Hz

Leistungsaufnahme: Maximal 52 W

ANSCHLÜSSE

Eingang

Video-Eingang (AV): 1

S-Video-Eingang

(S-VIDEO): 1

SCART: 1

PC Audio-Eingang

(PC AUDIO): 1

VGA-Eingang (VGA): 1

HDMI-Eingang (HDMI): 1

USB-Port: 1

Ausgang

Kopfhöreranschluss: 1

UNTERSTÜTZTE VGA-AUFLÖSUNGEN

Auflösung: Bis zu 1920 x 1080

ABMESSUNGEN (B x H x T)

Gerät mit Standfuß u.

Lautsprechern: 529 x 428 x 200 mm

Gerät ohne Standfuß: 529 x 398 x 84 mm

GEWICHT (NETTO)

Gerät mit Standfuß u.

Lautsprechern: 4,8 kg

BETRIEBSBEDINGUNGEN

Betriebstemperatur: 0°C - 40°C

Betriebs-

luftfeuchtigkeit: 20% - 80%

ENTSORGUNG

Das Gerät nicht im Hausmüll entsorgen. Das Gerät ist an den ausgewiesenen Sammelstellen für elektrische und elektronische Geräte zu entsorgen

Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige Behörde am Ort.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Gerät ist für den Empfang und die Wiedergabe von Audio-, Video- und Fernsehsignalen bestimmt. Das Gerät ausschließlich gemäß diesen Anweisungen verwenden. Unsachgemäße Verwendung ist gefährlich und führt zum Verlust jeglicher Garantieansprüche. Bitte die Sicherheitshinweise beachten.

Main unit

Volume + Volume - Channel ▲ Channel ▼ Menu Input source select Power/Standby Component video input (Y Pb Pr) HDMI input (HDMI) VGA input (VGA) PC audio input (PC AUDIO) Composite audio & video input (R/L VIDEO) USB input SCART input (SCART) S-Video input (S-VIDEO) Antenna/Cable TV input (RF 75 Ω) Audio output Power indicator Remote sensor Power switch on the backside
