BEDIENUNGSANLEITUNG 82180103 REV

Wählen Sie einen geeigneten Platz für Gong und Klingeltaster. Prüfen Sie die gewählten Stellen auf Leitungen bevor Sie Löcher bohren.

Tipp: Testen Sie die gewünschte Funktion vor einer endgültigen Montage an dem von Ihnen gewählten Montageort.

Gong: Stecken Sie den Gong in eine 230V\~-Wandsteckdose. Die optimale Montagehöhe beträgt 1,1m.

Klingeltaster: Entfernen Sie die Gehäuserückseite und durchbohren Sie die vorgesehenen Schraublöcher. Befestigen Sie anschließend die Gehäuserückseite mit den beigelegten Schrauben und Dübeln an der Wand. Setzen Sie die Vorderseite wieder auf. Oder verwenden Sie das beigelegte doppelseitige Klebeband für die Montage.

WEEE-Entsorgunghinweis

Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben nicht mehr zum unsortierten Abfall gegeben werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr nutzen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben. RICHTLINIE 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 04. Juli 2012 über Elektro- und Elektronik-Altergäte.

Batterie-Entsorgungshinweis

Batterien und Akkus dürfen nicht in den Hausmüll. Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe enthalten oder nicht, bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Batterien und Akkus bitte nur in entladenem Zustand abgeben!

CE-Konformitätserklärung

Hiermit erklärt REV Ritter GmbH, dass der Funkanlagentyp F-708B der RICHTLINIE 2014/53/EU entspricht. Vollständige CE-Konformitätserklärung siehe unter: www.rev.de unter der entsprechenden Artikel- oder Typnummer.

Service

Haben Sie Fragen zu unserem Produkt oder eine Beanstandung, dann informieren Sie sich bitte im Internet unter www.rev.de über die Kontaktaufnahme und Retourenabwicklung oder senden eine E-Mail an [e-mail]. Wir weisen darauf hin, dass wir keine Sendungen ohne Retourennummer bearbeiten können und deren Annahme verweigem müssen.

DE Ein mehrsprachige Version doser Anlotung Findin Sie unter www.rev.de. Alternativ können Sie auch dem nebenstehenden QR-Code folgen. GB You can find a multilingual version of this manual at www.rev.de. Alternatively, you can also follow the QR-code below. FR Uno version multilingue do ce manual vous trouvez os sous www.rev.de. Alternativement, vous pouvez suivre le code QR adjacent. ES Una version multilingue do este manual se puocion encontrar bajo www.rev.de. Como alternative, se puede seguir il Código QRlacyacente. SI Na volju je veječna različica lega priracnika www.rev.de. Lahko pas vidite tudi sosechnjo Sledite QR kordi.

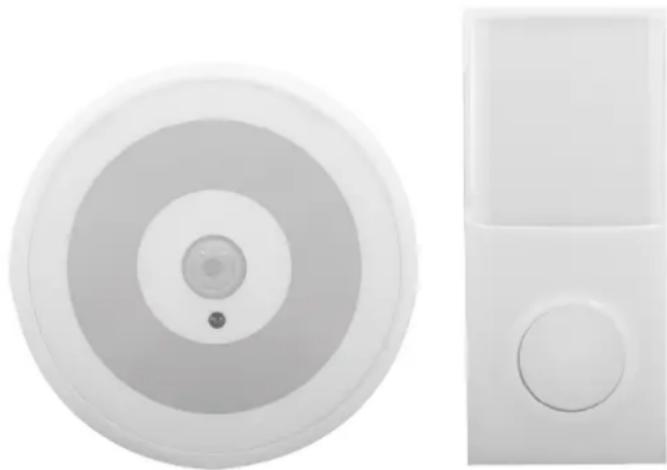

Funk-Gong

mit Nachtlicht und Bewegungsmelder

Typ: F-708B

REV Ritter GmbH · Frankenstr. 1 - 4 · D-63776 Mömbris · www.rev.de Tel. [phone]* · Fax. [phone] · E-Mail: [e-mail] * 36 Cent/Min. aus dem dt. Festnetz, Mobilfunkpreise abweichend.

DE

Allgemeines

Lesen Sie die nachfolgende Bedienungsanleitung vor Inbetriebnahme aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf. Der Klingeltaster ist für den geschützten Außenbereich und nicht für den rauen Betrieb geeignet. Der Gong ist für die Montage in trockenen Innenräumen (IP20) vorgesehen.

nur durch eine Elektrofachkraft!

Hinweise

• Das Produkt ist nur zur Verwendung mit den entsprechenden Batterien konzipiert.
• Dieses Set besteht aus je einem Sender (Klingeltaster) und einem Empfänger (Gong).
• Dieses Set bietet Ihnen die Möglichkeit eine Klingelanlage aufzubauen, ohne eine Verkabelung vorzunehmen.
• Dieses Set ist nicht für die Integration in eine bestehende Klingelanlage vorgesehen.
  • Die Reichweite zwischen Klingeltaster und Gong beträgt max. 50m im freien Feld. Das Funksignal wird
  durch Wände, Mauern, Mobiliar und andere Hindemisse gesendet, ist allerdings abhängig von den baulichen Gegebenheiten - Mauern, insbesondere Stahlbetonwände und -decken führen zu einer Verringerung der Reichweite. Verändern Sie ggf. den Standort von Klingeltaster und/oder Gong.
• Durch Abschirmungen von Metallteilen kann der Empfang stark benachteiligt werden, so dass eine Übermittlung des Signals nicht möglich ist. Befestigen Sie deshalb den Klingeltaster niemals auf Metallflächen.
• Wenn Sie das Produkt für längere Zeit nicht nutzen, entfernen Sie die Batterien.
• Das Produkt hat keine austauschbaren Teile. Versuchen Sie nicht das Produkt zu öffnen oder zu reparieren.

Technische Daten

Typ: F-708B

Reichweite Freifeld: max. 50m

Frequenz: 433,92MHz

Frequenzband: 433,05 - 434,79MHz

Max. Sendeleistung: <10mW

Gong: 230V\~, 50Hz

Klingeltaster: Batterie: 1x 3V CR2032 (im Lieferumfang enthalten)

Bewegungsmelder: Erfassungswinkel: 120°

Reichweite: 3m

Nachtlicht: Leuchtdauer ca. 35 Sekunden (fest eingestellt)

Schutzart: Gong: IP20, nur zur Verwendung in trockenen Innenräumen

Klingeltaster: IP44, zur Verwendung im geschützten

Außenbereich

Lautstärke: max. 80dB (4-Stufen regelbar)

Anzahl Melodien: 58 Melodien wählbar

Standby-Verbrauch: Gong: <5mA

Modus: 4 Modi wählbar:

Ton + Blitzlicht

- Nur Ton

- Nur Blitzlicht

• Ton + Dauerlicht

Schutzklasse: Gong: Schutzklasse II Klingeltaster: Schutzklasse III (Schutzkleinspannung)

Sicherheitshinweise Batterien

• Eine falsche Polung der Batterien kann das Gerät zerstören.
• Batterien nicht in Reichweite von Kindern aufbewahren, insbesondere solche nicht, die verschluckt werden können.
• Es sollte nicht versucht werden, Batterien durch Aufheizen oder ähnliche Maßnahmen zu reaktivieren. Primärbatterien dürfen nicht geladen werden, da dieses zum Elektrolytaustritt, zur Explosion oder zu Feuer führen kann.
• Batterien nicht ins Wasser tauchen und nicht an einem feuchten, sondern einem trockenen und kühlen Ort aufbewahren.
• Batterien nicht ins Feuer werfen, nicht öffnen sowie weder selbst löten noch schweißen.
• Batterien nicht kurzschließen.

Codierung

Gong und Klingeltaster dieses Sets wurden bereits werksseitig codiert. Wenn Sie die Codierung erneuern, oder weitere Gongs/Klingeltaster hinzufügen möchten, gehen Sie wie folgt vor:

Codierung von Gong und Klingeltaster:

Drücken Sie die Taste „Code“. Wenn der Gong erlönt, drücken Sie den Klingeltaster innerhalb von 30 Sekunden. Wenn der Gong klingelt, ist die Codierung erfolgreich. Wenn der Gong nicht klingelt, drücken Sie den Klingeltaster erneut, bis die Codierung erfolgreich war. Zur Codierung von mehreren Klingeltastern wiederholen Sie den obigen Vorgang.

Codierung löschen:

Drücken und halten Sie die Taste „Code“ etwa 10 Sekunden, bis der Gong erklingt. Die gesamte Codierung wird komplett gelöscht.

Hinweis: Die Codierung zwischen Gong und Klingeltaster bleibt so lange bestehen, bis Sie die Codierung wie oben beschrieben löschen. Auch wenn Sie die Batterien des Klingeltasters entfernen oder den Gong aus der Steckdose ziehen.

Bis zu 6 Gongs können einem Klingeltaster zugeordnet werden.

Bis zu 6 Klingeltaster können einem Gong zugeordnet werden.

Hinweis: Wenn Sie mehrere (max. 6) Klingeltaster einem Gong zuordnen, ist eine Rufunterscheidung pro Klingeltaster nicht möglich, da die ausgewählte Melodie im Gong und nicht in den Klingeltastern gespeichert wird.

Lautstärke Melodie Code

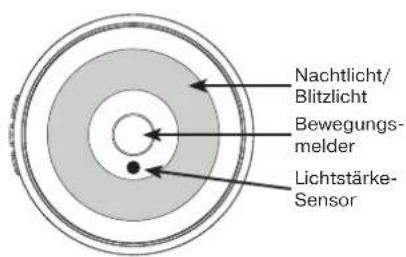

Nachtlicht/ Blitzlicht Bewegungs- melder Lichtstärke- Sensor

Inbetriebnahme

Entfernen Sie den Isolierstreifen im Batteriefach des Klingeltasters und stecken Sie den Gong in eine 230V\~-Wandsteckdose. (Batterie-Typ siehe „Technische Daten“)

Lautstärkeeinstellung / Melodienauswahl

Drücken Sie die Taste „Lautstärke“ / „Melodie“ so lange, bis die gewünschte Lautstärke/Melodie ertönt. Ihre Auswahl wird automatisch gespeichert.

Nachtlichtfunktion

Die Nachtlichtfunktion ist in jedem Modus aktiv. Sobald der Bewegungsmelder bei Dunkelheit (<0,1Lux) eine Bewegung erkennt, wird das Nachtlicht für ca. 35 Sekunden angeschaltet.

GB

General information
