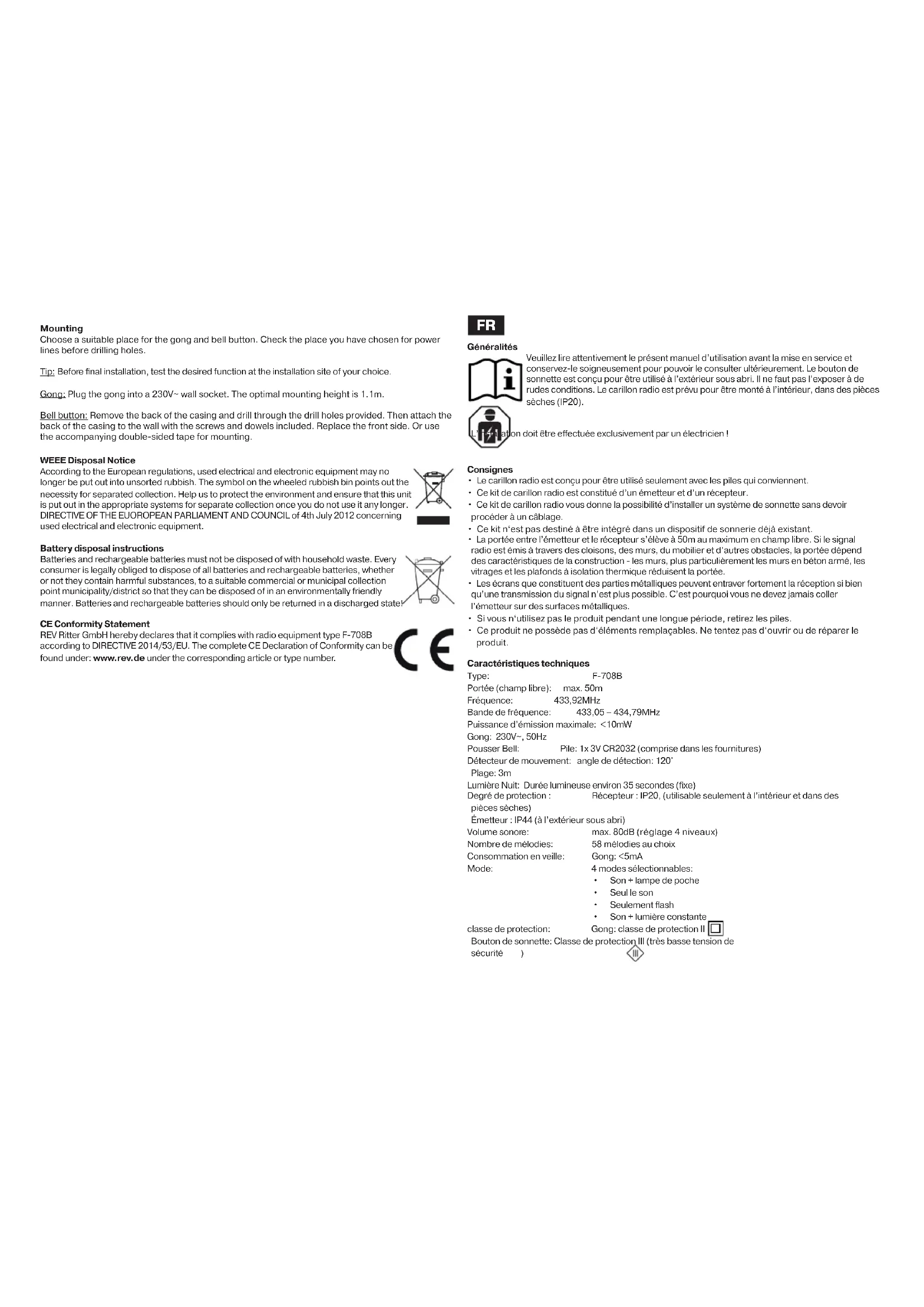

MODE D'EMPLOI 82180103 REV

Veuillez lire attentivement le présent manuel d'utilisation avant la mise en service et conservez-le soigneusement pour pouvoir le consulter ultérieurement. Le bouton de sonnette est conçu pour être utilisé à l'extérieur sous abri. Il ne faut pas l'exposer à de rudes conditions. Le carillon radio est prévu pour être monté à l'intérieur, dans des pièces sèches (IP20).

on doit être effectuée exclusivement par un électricien !

Consignes

• Le carillon radio est conçu pour être utilisé seulement avec les piles qui conviennent.
• Ce kit de carillon radio est constitué d'un émetteur et d'un récepteur.
• Ce kit de carillon radio vous donne la possibilité d'installer un système de sonnette sans devoir procéder à un câblage.
• Ce kit n'est pas destiné à être intégré dans un dispositif de sonnerie déjà existant.
• La portée entre l'émetteur et le récepteur s'élève à 50m au maximum en champ libre. Si le signal radio est émis à travers des cloisons, des murs, du mobilier et d'autres obstacles, la portée dépend des caractéristiques de la construction - les murs, plus particulièrement les murs en béton armé, les vitrages et les plafonds à isolation thermique réduisent la portée.
• Les écrans que constituent des parties métalliques peuvent entraver fortement la réception si bien qu'une transmission du signal n'est plus possible. C'est pourquoi vous ne devez jamais coller l'émetteur sur des surfaces métalliques.
• Si vous n'utilisez pas le produit pendant une longue période, retirez les piles.
• Ce produit ne possède pas d'éléments remplaçables. Ne tentez pas d'ouvrir ou de réparer le produit.

Caractéristiques techniques

Type: F-708B

Portée (champ libre): max. 50m

Fréquence: 433,92MHz

Bande de fréquence: 433,05 - 434,79MHz

Puissance d'émission maximale: <10mW

Gong: 230V\~, 50Hz

Pousser Bell: Pile: 1x 3V CR2032 (comprise dans les fournitures)

Détecteur de mouvement: angle de détection: 120°

Plage: 3m

Lumière Nuit: Durée lumineuse environ 35 secondes (fixe)

Degré de protection : Récepteur : IP20, (utilisable seulement à l'intérieur et dans des

pièces sèches)

Émetteur : IP44 (à l'extérieur sous abri)

Volume sonore: max. 80dB (réglage 4 niveaux)

Nombre de mélodies: 58 mélodies au choix

Consommation en veille: Gong: <5mA

Mode: 4 modes sélectionnables:

• Son + lampe de poche
Seul le son
- Seulement flash
• Son + lumière constante

classe de protection: Gong: classe de protection II

Bouton de sonnette: Classe de protection III (très basse tension de

sécurité )

Consignes de sécurité concernant les piles

- Une erreur de polarité peut détruire l'appareil.

• Ne pas laisser les piles à portée des enfants, en particulier celles qui peuvent être avalées.
• On ne devrait pas essayer de réactiver des piles en les réchauffant ou en prenant des mesures analogues. Il ne faut pas recharger les piles et les batteries de piles parce que le rechargement peut provoquer une fuite d'électrolyte et provoquer une explosion ou un feu.
• Ne pas plonger les piles dans l'eau, ne pas les conserver dans un endroit humide mais dans un endroit sec et frais.
• Ne pas jeter les piles dans le feu, ne pas les ouvrir, ne pas les souder ou les braser soi-même.
• Ne pas court-circuiter les piles.

Codage

Le carillon et le bouton d'appel de ce kit ont déjà été codés en usine. Si vous souhaitez changer le code ou ajouter d'autres carillons/boutons d'appel, procédez comme suit :

Codage du carillon et du bouton d'appel:

Pressez la touche « Code ». Lorsque le carillon retentit, pressez le bouton d'appel dans les 30 secondes. Si le carillon sonne, le codage a été effectué avec succès. Si le carillon ne sonne pas, appuyez de nouveau sur le bouton d'appel jusqu'à ce que le codage soit réussi. Pour le codage de plusieurs boutons d'appel, veuillez répéter la procédure ci-dessus.

Effacer le codage:

Appuyez et maintenez la touche « Code » pendant env. 10 secondes, jusqu'à ce que le carillon sonne. La totalité du codage est effacée.

Indication: Le codage entre le carillon et le bouton d'appel reste inchangé tant que vous ne l'effacez pas en suivant la procédure ci-dessus. Et également si vous retirez les piles.

6 carillons au maximum peuvent être attribués à un bouton d'appel.

6 boutons d'appel au maximum peuvent être attribués à un carillon.

Indication: Si vous attribuez plusieurs (6 max.) boutons d'appel à un carillon, une différenciation d'appel par bouton d'appel est impossible étant donné que la mélodie sélectionnée est mémorisée dans le carillon et non pas dans les boutons d'appel.

Volume Mélodies Code

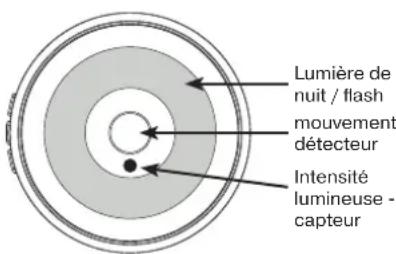

Lumière de nuit / flash mouvement détecteur Intensité lumineuse - capteur

Mise en service

Retirez la bande isolante dans le logement à piles du bouton d'appel et insérez des piles dans le carillon (voir « Caractéristiques techniques » pour le type de piles).

Réglage du volume sonore / Sélection de mélodie

Pressez la touche « Volume » / « Mélodie » jusqu'à ce que la mélodie souhaitée au volume voulu retentisse. Votre choix est automatiquement mémorisé.

Fonction d'éclairage nocturne

La fonction d'éclairage nocturne est active dans tous les modes. Dès que le détecteur de mouvement enregistre un déplacement dans l'obscurité (<0,1Lux), l'éclairage nocturne est activé pendant 35 secondes environ.

Montage

Choisissez un endroit adapté pour y installer le carillon et le bouton d'appel. Avant de percer, contrôlez l'endroit choisi quant à la présence de lignes et conduites.

Conseil: Faites un essai de fonctionnement avant de monter définitivement l'appareil à l'endroit de votre choix.

Carillon: Branchez le carillon sur une prise murale 230 V\~. La hauteur de montage optimale est de 1,1 m.

Bouton d'appel: Retirez le côté arrière du boîtier et percez les trous de vis prévus à cet effet. Fixez ensuite le côté arrière du boîtier sur le mur à l'aide des vis et chevilles fournies. Remettez le côté avant en place. Ou utilisez pour le montage le ruban adhésif double face fourni.

Fonctionnement sur bloc d'alimentation

Vous pouvez aussi faire fonctionner le carillon à l'aide d'un bloc d'alimentation (non fourni). Servez-vous pour ceci de la prise latérale du bloc d'alimentation et respectez les indications au chapitre « Caractéristiques techniques ». N'insérez pas de piles dans le carillon si vous le faites fonctionner sur un bloc d'alimentation.

Consignes d'élimination conformément à la directive DEEE (déchets d'équipements électroniques et électriques)

Les appareils électriques et électroniques usagés ne doivent plus être jetés dans les ordures non triées conformément aux prescriptions européennes. Le symbole de la poubelle à roulettes indique le caractère indispensable de la collecte séparée des déchets. Aidez-nous à protéger l'environnement et veillez à éliminer l'appareil, si vous ne l'utilisez plus, dans les systèmes de collecte séparée prévus à cet effet. DIRECTIVE 2012/19/EU DU PARLEMENT EUROPÉEN ET DU CONSEIL du 04 juillet 2012 relative aux déchets d'équipements électriques et électroniques.

Consignes d'élimination des piles

Les piles et les accumulateurs ne doivent pas être éliminés avec les ordures ménagères. Selon la législation en vigueur, chaque consommateur est tenu de remettre toutes les piles et tous les accumulateurs - qu'ils contiennent ou non des substances nocives - à un centre de collecte de sa commune ou de son quartier ou encore dans le commerce pour qu'ils soient éliminés dans le respect de l'environnement. Veuillez n'éliminer les piles et les accumulateurs que lorsqu'ils sont déchargés !

Déclaration de conformité CE

Par la présente, la société REV Ritter GmbH déclare que le type de système radio F-708B répond aux exigences de la DIRECTIVE 2014/53/EU. Vous trouverez une déclaration de conformité CE complète à l'adresse : www.rev.de au numéro de type ou d'article correspondant.
