Produkttyp	Einbau-Gaskochfeld
Marke	Indesit
Modell	P 740 AS (IX)
Gasart	Erdgas (G20/G25) oder Butan/Propan (G30/G31) – einstellbar
Anzahl der Brenner	5 (Dreifachkrone, Ultra-Schnell, Schnell-Reduziert, Halb-Schnell, Hilfsbrenner)
Maximale Gesamtleistung	12,5 kW (ungefähr)
Abmessungen (B x T)	600 x 520 mm
Ungefähres Gewicht	10 kg
Stromversorgung	220-240 V ~ 50/60 Hz
Zündungsart	Elektrische Zündung durch Zündkerze (je nach Modell)
Sicherheitsvorrichtung	Sicherheitsthermoelement (je nach Modell)
Material der Oberfläche	Edelstahl (IX)
Installationstyp	Einbaumöglichkeit in Arbeitsplatte
Gasklassen	II2E+3+ (Frankreich, Belgien) / I2E (Luxemburg) / I2L (Niederlande)
Wartung	Reinigung mit warmem Wasser, abrasive Produkte vermeiden; Schmierung der Hähne durch Fachpersonal
Sicherheit	Automatische Abschaltung bei Flammenerlöschen (falls vorhanden)
Ersatzteile	Düsen, Hähne, Zündkerzen – beim Hersteller erhältlich
Reparierbarkeit	Eingriff nur durch autorisierten Techniker
Allgemeine Informationen	Entspricht den EU-Richtlinien 73/23, 89/336, 90/396, 93/68

Häufig gestellte Fragen - P 740 AS (IX) INDESIT

Wie zünde ich einen Gasbrenner an?

Drücken Sie den entsprechenden Drehknopf vollständig herunter und drehen Sie ihn gegen den Uhrzeigersinn bis zur maximalen Leistungsstellung. Wenn Ihr Modell mit einer integrierten Zündung ausgestattet ist, drücken Sie weiter, bis der Brenner zündet. Bei Modellen mit separatem Zündknopf drücken Sie zuerst diesen Knopf und drehen dann den Drehknopf.

Was tun, wenn die Brennerflamme nicht gleichmäßig ist?

Überprüfen Sie, ob die Gasauslassöffnungen nicht verstopft sind. Stellen Sie sicher, dass die abnehmbaren Brennerteile richtig montiert sind. Vermeiden Sie Luftzüge in der Nähe des Kochfelds.

Warum erlischt der Brenner, nachdem ich den Drehknopf loslasse?

Dies kann an der Sicherheitsvorrichtung (Thermoelement) liegen. Stellen Sie sicher, dass Sie den Drehknopf mindestens 6 Sekunden lang gedrückt haben, damit das Thermoelement heiß wird. Überprüfen Sie auch, ob die Öffnungen vor dem Thermoelement nicht verstopft sind.

Wie reinige ich das Kochfeld?

Reinigen Sie mit warmem Wasser und einem milden Reinigungsmittel. Verwenden Sie niemals Dampfreiniger, Scheuerpulver oder ätzende Produkte. Für Elektroplatten (falls vorhanden) reinigen Sie mit einem feuchten Tuch und ölen Sie sie leicht, solange sie noch warm sind.

Welche Gasarten kann ich verwenden?

Das Gerät kann für Erdgas (G20/G25) oder Flüssiggas (Butan G30, Propan G31) eingestellt werden. Prüfen Sie das Typenschild für die Werkseinstellung. Zum Wechseln der Gasart ersetzen Sie die Düsen und passen Sie die Mindesteinstellung an.

Wie installiere ich das Kochfeld?

Die Installation muss von einem qualifizierten Techniker durchgeführt werden. Halten Sie die Mindestabstände zu Möbeln ein (110 mm zu benachbarten Möbeln, 650 mm zur Dunstabzugshaube). Sorgen Sie für ausreichende Belüftung des Raumes. Ein Absperrventil muss vorgeschaltet sein.

Was tun bei Gasgeruch?

Schließen Sie sofort das Gasventil, betätigen Sie keine elektrischen Schalter, erzeugen Sie keine Flammen, lüften Sie den Raum durch Öffnen der Fenster und kontaktieren Sie Ihren Gasversorger oder einen autorisierten Techniker.

Wie stelle ich die Mindestgasmenge der Brenner ein?

Stellen Sie den Drehknopf auf die Minimalstellung, ziehen Sie ihn ab und betätigen Sie die Einstellschraube im Inneren oder neben der Hahnachse, bis eine kleine, gleichmäßige Flamme entsteht. Bei Flüssiggas drehen Sie die Einstellschraube ganz hinein.

Welche Gefäße sollte ich für die Brenner verwenden?

Verwenden Sie Töpfe mit flachem Boden und einem zum Brenner passenden Durchmesser: Für den Dreifachkronenbrenner verwenden Sie Gefäße von 24-26 cm; für den Schnell-Reduziert-Brenner 24-26 cm; für den Halb-Schnell-Brenner 16-20 cm; für den Hilfsbrenner 10-14 cm.

Wo finde ich Originalersatzteile?

Wenden Sie sich ausschließlich an die autorisierten Kundendienstzentren von Indesit. Lehnen Sie nicht originale Teile ab. Die Düsen, Hähne und Zündkerzen sind beim Hersteller erhältlich.

BEDIENUNGSANLEITUNG P 740 AS (IX) INDESIT

Wir danken Ihnen, dass Sie dieses sichere und wirklich einfach zu bedienende Ariston-Gerät gewählt haben. Um sich mit diesem vertraut zu machen und es auf optimale Art zu gebrauchen, raten wir Ihnen, dieses Handbuch aufmerksam durchzulesen. Danke.

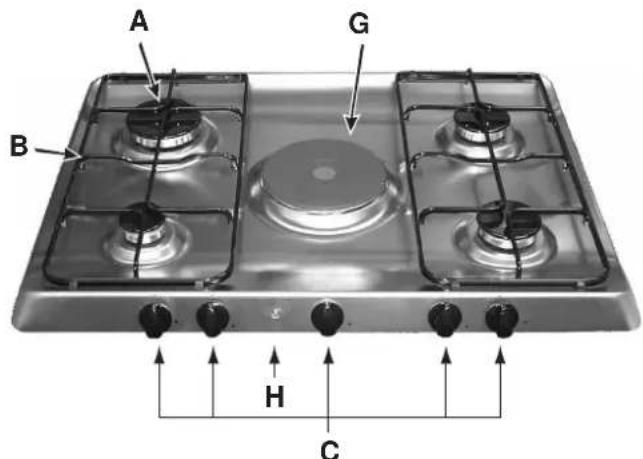

Aus der Nähe betrachtet

A. Gasbrenner B. Kochmuldenroste C. Reglerknöpfe für Gasbrenner bzw. Elektroplatten D. Zündkerze für Gasbrenner (nur an einigen Modellen) E. Elektronische Zündung für Gasbrenner (nur an einigen Modellen)

F. Sicherheitsvorrichtung (nur an einigen Modellen) - Diese spricht an, wenn die Flamme unversehens erlöschen sollte (durch Überlaufen von Flüssigkeiten, Durchzug usw.) und unterbricht automatisch die Gaszufuhr. G. Elektroplatten (nur an einigen Modellen) H. Kontrollleuchte für Elektroplatten (nur an einigen Modellen)

Inbetriebnahme des Gerätes

Auf jedem Reglerknopf ist der diesem Knopf entsprechende Gasbrenner bzw. die entsprechende Elektroplatte (soweit damit bestückt) angezeigt.

Gasbrenner

Diese sind entsprechender Größe und Leistung. Verwenden Sie den Brenner, der größenmäßig am besten zu dem jeweilig verwendeten Topf passt.

Mittels des entsprechenden Reglerknopfes kann der jeweilige Brenner wie folgt reguliert werden:

Aus

Maximum Minimum

Zum Anzünden der Gasflamme führen Sie ein brennendes Streichholz oder einen Gasanzünder an den Brenner, drücken den entsprechenden Reglerknopf fest ein und drehen diesen dann gegen den Uhrzeigersinn auf Maximum.

Bei den mit einer Sicherheitsvorrichtung "F" bestückten Modellen muss der Reglerknopf für ungefähr 6 Sekunden eingedrückt gehalten bleiben, bis die Vorrichtung, dank derer die Flamme automatisch gezündet bleibt, aufheizt.

Bei den mit einer Zündkerze "D" ausgestatteten Modellen muss zur Zündung des gewählten Brenners zuerst die mit dem Symbol gekennzeichnete

Zündungstaste "E" gedrückt, und dann der entsprechende Reglerknopf eingedrückt und im Gegenuhrzeigersinn bis auf Maximum gedreht werden.

Einige Modelle sind mit einer in den Reglerknopf integrierten Zündvorrichtung ausgestattet, in diesem Fall ist das Modell mit der Zündkerze "D" bestückt, jedoch nicht mit der

Zündungstaste "E".

Zur Zündung eines jeden Brenners ist der entsprechende Reglerknopf nach innen zu drücken, daraufhin nach links bis auf Maximum zu drehen, und so lange eingedrückt zu halten, bis die Flamme zündet.

Hinweis: Sollte die Flamme unversehens erlöschen, drehen Sie den Reglerknopf wieder auf AUS, warten Sie daraufhin mindestens 1 Minute, bevor Sie versuchen, die Flamme erneut zu zünden.

Um den Brenner auszuschalten, drehen Sie den Reglerknopf im Uhrzeigersinn wieder auf AUS (gekennzeichnet durch das Symbol "").

Elektroplatten (nur an einigen Modellen)

Hierbei kann es sich um Elektroplatten unterschiedlicher Größen und Leistungen handeln, d.h. um "Normal"- oder "Schnellkoch"-Elektroplatten, letztere sind durch einen roten Punkt in Plattenmitte gekennzeichnet.

Durch Drehen nach rechts oder nach links können 6 verschiedene Einstellungsarten gewählt werden:

0 AUS

1 Niedrigste Leistung (Minimum)

2-5 Mittlere Leistungen

6 Höchste Leistung (Maximum)

Hinweise zum korrekten Gebrauch der Elektroplatten und den entsprechenden Reglerknopf-Einstellungen entnehmen Sie bitte dem Abschnitt "Praktische Hinweise zum Gebrauch der Elektroplatten".

Bei jeder von AUS abweichenden Einstellung leuchtet die Kontrolllampe "H".

So halten Sie das Gerät in Topform

Vor jedem Eingriff muss das Gerät vom Stromnetz getrennt werden.

Um eine lange Lebensdauer der Kochmulde zu gewährleisten, muss sie regelmäßig gründlich gereinigt werden. Beachten Sie hierbei bitte, dass:

Verwenden Sie zur Reinigung bitte keine Dampfgeräte.

• Die emaillierten Teile und die Glasabdeckung, falls damit bestückt, mit lauwarmem Wasser zu reinigen sind. Verwenden Sie bitte keine Scheuermittel oder scharfe Reinigungsmittel, die diese Teile beschädigen könnten;
• Die abnehmbaren Brennerteile regelmäßig mit warmem Wasser gereinigt und von eventuellen Verkrustungen befreit werden müssen;
• Bei den Modellen mit automatischer Zündung die Spitzen dieser Zündvorrichtung regelmäßig gereinigt werden müssen, wobei zu kontrollieren ist, dass die Gasaustrittslöcher auch nicht verstopft sind;
• Die noch lauwarmen Elektroplatten mit einem feuchten Tuch gereinigt und mit etwas Öl eingerieben werden müssen;
• Auf den Inoxstahlteilen könnten Flecken zurückbleiben, wenn stark kalkhaltiges Wasser oder scharfe (phosphorhaltige) Spülmittel für längere Zeit darauf einwirken. Wir empfehlen deshalb, diese nach der Reinigung gut nachzuspülen und trockenzureiben. Übergekochtes Wasser muss ebenfalls entfernt werden.

Schmieren der Gashahnarmatur

Im Laufe der Zeit könnte der Gashahn blockieren oder sich nur schwer drehen lassen. In einem solchen Fall ist der Hahn selbst auszuwechseln.

NB: Diese Arbeiten dürfen nur durch einen vom Hersteller anerkannten Techniker durchgeführt werden.

Gebrauchshinweise

Praktische Hinweise zum Gebrauch der Brenner

Um höchste Leistungen zu erzielen, empfiehlt es sich, folgende Hinweise zu beachten:

• Benutzen Sie Kochgeschirr, das größenmäßig zu dem jeweilig eingesetzten Brenner passt (siehe Tabelle), um zu vermeiden, dass die Flamme über den Topfboden schlägt.
• Verwenden Sie nur Töpfe mit Deckel und ebenem Boden.
• Drehen Sie den Reglerknopf auf Minimum, sobald das Gargut kocht.

Brenner Kochge	schirrdurchmesser (cm)
Reduzierter Starkbrenner (RR)	24 - 26
Mittelstarker Brenner (S)	16 - 20
Hilfsbrenner (A) 10 - 14
Drei Flammenkränz (TC)	24 - 26
Schnellbrenner (UR) 24 -	26

Praktische Hinweise zum Gebrauch der Elektroplatten

Um Wärmeverluste und Schäden an den Elektroplatten zu vermeiden, ist es ratsam, nur Kochgeschirr mit ebenen Böden zu verwenden, deren Durchmesser nicht geringer ist als der der eingesetzten Elektroplatte.

Einstellung	Normal- oder Schnellkochplatte
0	Ausgeschaltet
1	Garen von Gemüse, Fisch
2	Kartoffeln (dämpfen) Gemüsesuppen, Kichererbsen, Bohnen
3	Weitergaren von Eintopfgerichten und Gemüsesuppen
4	Braten (mäßige Hitze)
5	Braten (starke Hitze)
6	Anbraten von Fleisch und rasches Aufkochen von Speisen

Vor der ersten Inbetriebnahme müssen die Elektroplatten ohne Topf für ungefähr 4 Minuten auf höchster Temperaturstufe erhitzt werden. Während dieser ersten Heizphase härtet der Schutzüberzug und erreicht so seine höchste Beständigkeit.

Gibt es ein Problem?

Bevor Sie bei einer eventuellen Störung den Kundendienst anfordern, sollten einige Kontrollen vorab durchgeführt werden.

Vergewissern Sie sich in erster Linie, dass keine Unterbrechung in der Strom- bzw. Gaszufuhr Ihrer Anlage besteht, und ob der Gashauptbahn auch aufgedreht wurde.

Der Brenner zündet bzw. hält die Flamme nicht gleichmäßig.

Bitte kontrollieren Sie, ob:

• die Gasaustrittsöffnungen der Gasbrenner verstopft sind;
• alle abnehmbaren Brennerteile ordnungsgemäß montiert wurden;
• Durchzug in Kochmuldennähe besteht.

Die Flamme erlischt bei den V Versionen mit Sicherheitsvorrichtung.

Bitte kontrollieren Sie, ob:

• der Reglerknopf auch vollständig eingedrückt wurde;
• der Reglerknopf auch lange genug eingedrückt wurde, um die Aktivierung der Sicherheitsvorrichtung zu ermöglichen;
• die direkt an der Sicherheitsvorrichtung befindlichen Gasaustrittsöffnungen verstopft sind.

Bei Einstellung des Brenners auf Minimum erlischt die Flamme.

Bitte kontrollieren Sie, ob:

• die Gasaustrittsöffnungen verstopft sind; Durchzug in Kochmuldennähe besteht;
• das Minimum korrekt reguliert wurde (siehe Abschnitt "Minimumeinstellung").

Das Kochgeschirr steht nicht sicher.

Bitte kontrollieren Sie, ob:

• der Topfboden auch vollständig eben ist;
• der Topf auch genau auf die Brenner- bzw. Elektroplattenmitte gestellt wurde; die Roste verwechselt wurden.

Sollte Ihre Kochmulde trotz aller Kontrollen nicht funktionieren bzw. die Störung weiter bestehen bleiben, dann fordern Sie bitte den nächstliegenden Merloni Elektrogeräte-

Kundendienst an, wobei folgende Daten anzugeben sind:

- genaue Beschreibung des Fehlers; - Modellnummer (Mod. ...), die Sie aus dem Garantieschein entnehmen können.

Beauftragen Sie bei einem Defekt niemals einen nicht autorisierten Kundendienst bzw. Techniker und lassen Sie ausschließlich Original-Ersatzteile einbauen.

Die Sicherheit - Eine gute Gewohnheit

Um die Leistungsfähigkeit und Sicherheit dieses Gerätes zu gewährleisten, beachten Sie bitte Folgendes:

• wenden Sie sich ausschließlich an unsere autorisierten Service-Stellen
• verlangen Sie, dass nur Original-Ersatzteile verwendet werden
• Dieses Handbuch bezieht sich auf ein Gerät der Klasse 3.
• Das Gerät ist für den Einsatz im privaten Haushalt bestimmt; seine Eigenschaften dürfen nicht verändert werden.
• Die Anweisungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild des Gerätes angegeben sind.
• Die elektrische Sicherheit des Gerätes wird nur dann gewährleistet, wenn es sachgemäß und gemäß den einschlägigen Sicherheitsvorschriften an eine leistungsfähige Erdungsanlage angeschlossen wird.

Folgende Gefahrenquellen sollen den Kindern und unfähigen Personen nicht zugänglich gemacht werden:

• die Bedienungselemente und das Gerät im allgemeinen;
• die Verpackung (Plastikbeutel, Polystyrol, Nägel usw.);
• das Gerät während des Gebrauchs und auch sofort nach dem Gebrauch, da diese sehr heiß werden kann;
• das Altgerät (bei einem solchen muss auch dafür gesorgt werden, dass kein Teil mehr eine Gefahrenquelle darstellen kann).

Vermeiden Sie:

- das Gerät mit feuchten Körperteilen zu berühren; - das Gerät barfuß zu benutzen; - den Stecker am Kabel oder am Gerät selbst aus der Steckdose zu ziehen; - unsachgemäße und demnach gefährliche Eingriffe; - Öffnungen und Schlitze für die Belüftung und Wärmeableitung zu verstehen; - dass das Kabel kleiner Elektrogeräte mit freiliegenden Teilen der

Kochmulde in Berührung kommt;

- das Gerät der Witterung (Regen, Sonne usw.) auszusetzen; - den Gebrauch brennbarer Flüssigkeiten in seiner Höhe; - die Verwendung von Adaptern, Vielfachsteckdosen und/oder Verlängerungen; - den Gebrauch von Kochgeschirr mit unebenen Böden; - die Elektroplatten nicht auszuschalten, wenn kein Kochgeschirr mehr daraufsteht; - die Glasabdeckung, soweit damit ausgestattet, herunterzuklappen, wenn die Gasbrenner bzw. Elektroplatten noch heiß sind; - Installations- oder Reparaturversuche, ohne Fachpersonal anzufordern.

Fordern Sie unbedingt Fachpersonal an bei:

• der Installation (gemäß den Anweisungen des Herstellers); - Zweifeln hinsichtlich der Funktionsweise; - Austausch der Steckdose, falls diese mit dem Gerätestecker nicht übereinstimmen sollte.

Fordern Sie den Einsatz von Technikern der vom Hersteller anerkannten Kundendienststelle an bei:

• Zweifeln hinsichtlich der Unversehrtheit des Gerätes nach Abnahme des Verpackungsmaterials;
• Beschädigung oder Austausch des Zuführungskabels;
• Störungen oder schlechter Betriebsweise, und verlangen Sie den Einsatz von Original-Ersatzteilen.

Folgendes sollte befolgt werden:

• Verwenden Sie das Gerät für keine anderen Zwecke als zum Garen von Speisen.
• Überzeugen Sie sich von der Unversehrtheit des Gerätes nach Abnahme der Verpackung.
• Trennen Sie das Gerät im Fehlerfall, bei der Wartung und Reinigung vom Stromnetz.
• Schalten Sie das Gerät vom Stromnetz ab, und schließen Sie den Gashahn (wenn vorgesehen), wenn das Gerät nicht in Betrieb ist. - Vergewissern Sie sich, dass sich die Reglerknöpfe auf Position

"\"/''" befinden, wenn das Gerät nicht benutzt wird. - Schneiden Sie vor der Entsorgung Ihres Altgerätes das (vom Stromnetz getrennte!) Elektrokabel ab. - Der Hersteller kann für eventuelle, durch falsche Installation oder unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden nicht haftbar gemacht werden.

Installation der Einbaukochmulden

Die nachstehend aufgeführten Anweisungen sind an den Fach-Installateur gerichtet und gelten als Leitlinien zur korrekten technischen Installation, Einstellung und Wartung gemäß den einschlägigen Richtlinien.

Wichtig: Vor jeder Einstellung, Wartung usw. ist die Kochmulde vom Stromnetz zu trennen.

Die Kochmulden sind werkseitig für den Betrieb mit (siehe Typenschild und Gaseinstellungsschild des Gerätes): Erdgas Kategorie II2E+3+ eingestellt.

Demnach erübrigt sich eine weitere Einstellung.

Installation

Dieses Gerät darf nur in ständig belüfteten und den Vorschriften der einschlägigen Norm:

• NBN D51-003 und NBN D51-001

entsprechenden Räumen installiert und in Betrieb genommen

werden

Folgende Anforderungen müssen gegeben sein:

a) Der Raum muss mit einem Abluftsystem für die bei der Verbrennung entstehenden Abgase ausgestattet sein; dies kann entweder über einen Abzugsschacht oder durch einen sich bei jeder Inbetriebnahme des Gerätes automatisch einschaltenden Elektroventilator erfolgen.

In Abzugsschächte oder Kamine mit direkten Abzweigungen ins Freie

(ausschließlich für Kochgeräte bestimmt)

b) Der Raum muss mit einem für eine einwandfreie Verbrennung notwendigen Belüftungssystem ausgestattet sein. Das erforderliche Luftvolumen darf 2m³ /h pro kW der installierten Leistung nicht unterschreiten. Das System kann mittels eines Belüftungsschachtes, mit Luftaufnahme direkt aus dem Freien, mit einer Nutzöffnung von mindestens 100 cm² verwirklicht werden, der so ausgelegt sein muss, dass ein unbeabsichtigtes Verstopfen nicht möglich ist. Bei Geräten, deren Arbeitsfläche nicht mit einem Flammenausfall-Sicherheitssystem versehen ist,

müssen die Abluftöffnungen um 100% vergrößert werden, Vorschrift ist in jedem Falle ein Minimum von 200cm² (Abb. A). Oder aber auch auf indirekte Weise durch angrenzende Räume, die mit einem ins Freie führenden Belüftungsschacht (wie eingangs beschrieben) versehen sind. Bei diesen darf es sich jedoch weder um Gebäudeteile gemeinsamen Gebrauchs, noch um Räumlichkeiten, in denen Brandgefahr bestehen kann, oder um Schlafzimmer handeln. (Abb. B)

Detail A Angrenzender Zu belüftender

Beispiele von Zuluftöffnung für die Verbrennungsluft Abb. A

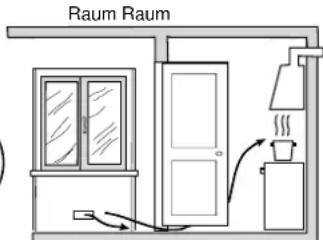

Nutzung des Lichtspaltes zwischen Tür und Fußboden Abb. B

c) Werden mehrere Gasflammen gleichzeitig für längere Zeit benutzt, können sich eine zusätzliche Belüftung, z.B. durch Öffnen eines Fensters oder durch eine noch stärkere Belüftung, die die Leistung mechanischer Belüftungssysteme, falls vorhanden, optimiert, als notwendig erweisen. d) Die Flüssiggase, die schwerer als die Luft sind, stauen sich im unteren Raumbereich. Räume, in denen Gasflaschen mit GPL-Flüssiggas aufbewahrt werden, müssen Abzugsöffnungen ins Freie vorsehen, um den Abzug eventueller Gasaustritte zu ermöglichen. Demnach dürfen leere oder halb gefüllte Flüssiggasflaschen nicht in Räumen, die unter der Erde liegen (Keller usw.) installiert oder gelagert werden. Es ist ratsam, nur die in Verwendung befindliche Gasflasche im Raum aufzubewahren, und diese so aufzustellen, dass sie keiner direkten Einwirkung einer Wärmequelle (Backöfen, Kamine, Herde usw.), die einen Temperaturanstieg von mehr als 50°C bewirken können, ausgesetzt wird.

Installation der Einbaukochmulde

Das Gerät kann in Unterschiede installiert werden, deren Höhe die des Kochfeldes nicht überragt. Bei in Betrieb befindlichem Herd kann seine Rückwand eine die Raumtemperatur um 50°C übersteigende Temperatur erreichen. Zur Gewährleistung einer korrekten Installation sind folgende Vorsichtsmaßregeln zu beachten:

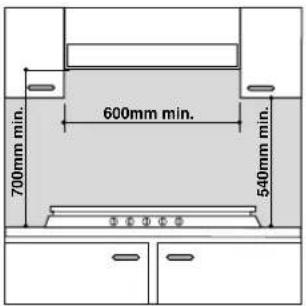

a) Die angrenzenden Schränke, deren Höhe die der

Kochmulde überschreiben, müssen einen Abstand zum Kochmuldenrand von mindestens 110 mm aufweisen.

b) Dunstabzugshauben sind gemäß den in den Gebrauchsanleitungen der Dunstabzugshaube aufgeführten Anweisungen, auf jeden Fall jedoch in einem Mindestabstand von 650 mm zu installieren. c) Bei 600 mm breiten Dunstabzugshauben ist, außer den Hinweisen des Punktes b), auch zu beachten, dass die angrenzenden Hängeschränke in einer Höhe von mindestens 540 mm von der Arbeitsfläche anzubringen sind, um die Installation einer Herdabdeckung und deren ungehinderte Handhabung zu ermöglichen; auf jeden Fall jedoch in einem solchen Abstand, der einen ungehinderten Gebrauch des Kochgeschirrs auf den Brennern gestattet. d) Sollte die Kochmulde unter einem Hängeschrank installiert werden, muss bei Anbringen desselben ein Abstand zur Kochmulde von 700 mm (Millimeter) eingehalten werden.

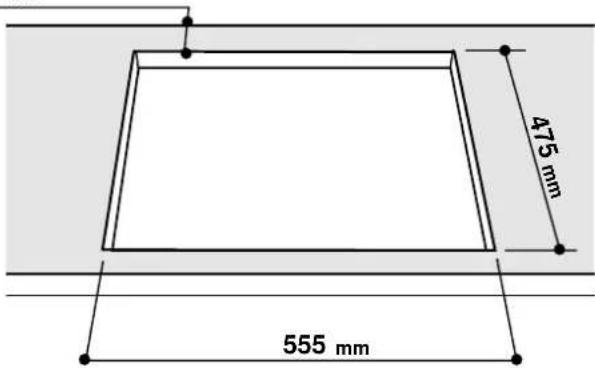

e) Der Umbau muss die angegebenen Abmessungen aufweisen. Zur Befestigung sind Haken vorgesehen, die eine Befestigung auf Arbeitsflächen mit einer Stärke von 20 bis 40 mm ermöglichen (siehe Befestigungsschema). Um eine wirklich sichere Befestigung zu gewährleisten, sind sämtliche mitgelieferten Haken zu verwenden.

55 mm

Haken-Befestigungsschema

Hakenposition bei Hakenposition bei Arbeitsflächen H=20 mm Arbeitsflächen H=30 mm

Vorne

Hakenposition bei Hinter Arbeitsflächen H = 40 mm

NB: Verwenden Sie die im Beipack "Zubehör" befindlichen Haken.

f) Wird die Kochmulde nicht über einem Backofen installiert, muss zur Isolierung ein Zwischenpaneel aus Holz eingefügt werden, das in einem Mindestabstand von 20 mm zum Boden der Kochmulde zu installieren ist.

Anmerkung: Wird die Kochmulde über einem Einbau-Backofen installiert, sollte der Backofen so eingesetzt werden, dass er auf zwei Holzleisten aufstützt. Eine durchgehende Auflagelänge muss über eine wichtige Öffnung von mindestens 45x560 mm verfügen.

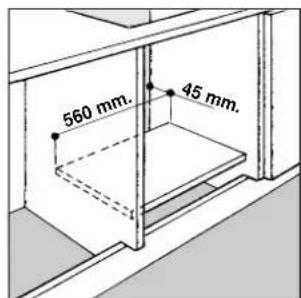

Bei Installation über einem Einbau-Backofen ohne Zwangsbelüftung, muss im Innern des Umbauschrankes eine Zuluft- und Abluftöffnung geschaffen werden, die eine geeignete Belüftung im Schrankinnern gewährleistet. Nachstehend werden einige Montagemöglichkeiten illustriert.

Gasanschluss

Der Anschluss des Gerätes an die Gasleitung oder an die Gasflasche muss gemäß den Vorschriften der gültigen Richtlinien (NBN D04-002) erfolgen und nur nachdem man sich vergewissert hat, dass es auf die Gasart, mit der es betrieben wird, eingestellt ist. Sollte dem nicht so sein, dann befolgen Sie die Anleitungen des Abschnitts "Anpassung an die verschiedenen Gasarten". Bei Betrieb mit Flüssiggas aus Gasflaschen sind normgerechte Druckmesser zu verwenden. Zum Anschluss des Gerätes an die Erdgasleitung (II2E + 3+) ist in erster Linie das Anschlussstück "R" (im Beipack) mit der entsprechenden Dichtung "G" an den am Gaszuleitungsschlauch befindlichen Anschluss "L" (siehe Abbildung) zu montieren. Bei dem Anschlussstück handelt es sich um einen kegelförmigen 1/2-Gas-Gewindezapfen.

Der Anschluss ist mittels eines:

• starren Rohres (gemäß der Norm NBN D51-003)
• oder mittels eines durchgehenden und mit Anschlußverschraubungen versehenen Inox-Stahlschlauches vorzunehmen.

Zwischen Gerät und Gasleitung ist ein gut zugänglicher Gashahn (der Marke A.G.B.) zu installieren.

Anschluß mittels eines Rohres (aus Kupfer oder Stahl)

Der Anschluß an die Gasleitung muß so durchgeführt werden, daß Beanspruchungen des Gerätes jeglicher Art vermieden werden. Am Versorgungsarm des Gerätes befindet sich ein schwenkbares "L"-förmiges Verbindungsstück, dessen Dichtheit durch einen Dichtring gewährleistet wird. Sollte sich ein Drehen dieser Verbindungsstücks als erforderlich erweisen, muß der Dichtring (dem Gerät beigefegt) absolut ausgewechselt werden. Bei dem Gaseingangs-Verbindungsstück handelt es sich um einen kegelformigen 1/2-Gas-Gewindeanschlusszapfen.

Anschluß mittels Inox-Stahlschläuchen

Beim Gaseingangs-Verbindungsstück handelt es sich um einen kegelformigen 1/2-Gas-Gewindeanschlußzapfen. Es sind ausschließlich normgerechte Schläuche und Dichtungen zu verwenden.

Der Anschluß bzw. das Verlegen der Schläuche muß so erfolgen, daß sie bei größter Ausdehnung eine Länge von 2000 mm nicht überschreiten. Vergewissern Sie sich anschließend, daß die Schläuche weder eingeklemmt werden, noch mit beweglichen Geräteteilen in Berührung kommen können.

Kontrolle auf Dichtheit

Nach Abschluss sämtlicher Installationsarbeiten überprüfen Sie die Dichtheit aller Anschlüsse; verwenden Sie hierzu eine Seifenlösung, auf keinen Fall eine Flamme.

Elektroanschluß

Die mit dreipoligem Zufuhrkabel ausgerüsteten Kochmulden sind für den Betrieb mit Wechselstrom entsprechend der auf dem Typenschild (befindlich auf der Unterseite der Kochmulde) angegebenen Spannung und Frequenz vorgesehen. Der Erdleiter des Kabels ist erkenntlich an seiner Farbe Gelb/Grün. Wird die Kochmulde über einem Einbau-Backofen installiert, müssen die entsprechenden Elektroanschlüsse (die des Backofens und die der Einbaumulde) separat vorgenommen werden, und dies nicht nur aus Sicherheitsgründen, sondern auch um ein eventuell erforderliches Herausziehen des Backofens zu erleichtern.

Anschluß des Versorgungskabels an das Stromnetz

Versehen Sie das Kabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung; wird das Gerät direkt an das Stromnetz angeschlossen, ist ein allpoliger, der Strombelastung und den geltenden Richtlinien entsprechender Schalter mit einer Kontaktmindestöffnung von 3 mm zwischenzuschalten. (Der Erdleiter darf durch diesen Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle eine Temperatur erreicht, die 50 °C über der Raumtemperatur liegt. Bevor der Anschluss vorgenommen wird, vergewissern Sie sich, dass:

• Leitungsschutzschalter (Sicherungen usw.) und die Hausanlage die Belastung durch das Gerät aushalten (siehe Typenschild);
• die Versorgungsanlage mit einer den gesetzlichen Bestimmungen und Vorschriften entsprechenden Erdung versehen ist;
• die Steckdose oder der allpolige Schalter bei installierter Kochmuldenleitung zugänglich ist.

NB: Verwenden Sie keine Zwischenstecker, Adapter oder Abzweigungen, diese könnten durchbrennen oder schmelzen.

Anpassung an die verschiedenen Gasarten

Wird die Kochmulde mit einer anderen Gasart betrieben, als der, für die sie vorgesehen ist (ersichtlich aus dem unter der Kochmulde oder auf der Verpackung angebrachten Etikett), ist wie folgt vorzugehen:

• die Kochflächenroste abnehmen und die Brenner aus ihren Sitzen herausnehmen;
• die Düsen mittels eines 7 mm Steckschlüssels abschrauben und durch die der neuen Gasart entsprechenden Düsen (siehe Tabelle 1 "Merkmale der Brenner und Düsen") ersetzen;
• alle Teile in umgekehrter Reihenfolge wieder einsetzen;
• Ersetzen Sie anschließend das Etikett der alten

Eichung mit dem im Düsenbeipack befindlichen Etikett der neu eingestellten Gasart.

Sollte der Gasdruck der Anlage von den vorgesehenen Werten abweichen oder nicht konstant sein, muss am Zuleitungsrohr ein geeigneter, den einschlägigen inländischen Normen für "Druckregler für Gasleitungen" entsprechender Druckregler installiert werden.

Einstellung der Brenner-Primärluft

Eine Einstellung der Primärluft ist nicht erforderlich.

Minimaleinstellung

• Drehen Sie den Brenner auf Minimum;
• ziehen Sie den Reglerknopf ab, verstellen Sie nun die innere oder seitlich an der Gashahnstange befindliche Einstellschraube, bis eine kleine, gleichmäßige Flamme erreicht wird.

NB.: Bei Flüssiggasen muss die Einstellschraube ganz angezogen werden.

• Vergewissern Sie sich, dass bei Drehen von Maximum auf Minimum die Flamme des Brenners nicht erlischt.
• Sollte die Sicherheitsvorrichtung (Thermoelement) bei den Geräten, die mit einer solchen ausgerüstet sind, bei auf Minimum eingestelltem Brenner nicht funktionieren, ist die Mindestleistung (durch Regulieren der Stellschraube) zu erhöhen.

Anschließend ist das auf dem Bypass befindliche Siegel mittels Siegellack oder ähnlichem Material zu erneuern.

Merkmale der Brenner und Düsen

Tabelle 1

Tabelle 1				Erdgas Flüssiggas
Brenner Durch-	messer (mm) N	Wärme-leistung kW (p.c.s.*) Nom. Red.		By-pass 1/100 (mm) (m)	Düse 1/100 m) Butan	Menge* g/h Propan (mm) G20	Düse 1/100 G25	Menge* l/h
Reduzierter Starkbrenner (RR)	100	2,60	0,70	41	80	189	186	110	248	288
Mittelstarker Brenner (S)	75	1,90	0,40	30	70	138	136	106	181	218
Hilfsbrenner (A)	55	1,00	0,40	30	50	73	71	79	95	111
Dreiflammenkranz (TC)	130	3,60	1,30	57	94	262	257	137	343	399
Schnellbrenner (UR)	100	3,40	0,70	41	91	240	236	123	314	365
Versorgungsdruck	Nominal (mbar) Minimum (mbar) Maximum (mbar)					28-30 20 35	37 25 45		20 15 25	25 15 30

• Bei 15°C und 1013 mbar Trockengas ** Propan P.C.S. = 50,37 MJ/kg *** Butan P.C.S. = 49,47 MJ/kg Flüssiggas P.C.S. = 37,78 MJ/m³

Dieses Gerät entspricht den folgenden EG-Richtlinien:

• 73/23/CEE vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen; 89/336/CEE vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen;
• 90/396/CEE vom 29.06.90 (Gas) und nachfolgenden Änderungen; 93/68/CEE vom 22.07.93 und nachfolgenden Änderungen.

P 740 AS

P 741 AS

P 750 AS

P 750 AST

Folgende Handlungen sind zu vermeiden:
