MANUALE UTENTE P 740 AS (IX) INDESIT

IT Piani di cottura da incasso 60 Istruzioni per l'installazione e l'uso 3
GB Built-in cooking tables 60 Instructions for installation and use 11

La ringraziamo per aver scelto un prodotto Indesit, sicuro e davvero facile da usare. Per conoscerlo, utilizzarlo al meglio e a lungo, le consigliamo di leggere quello manuale. Grazie

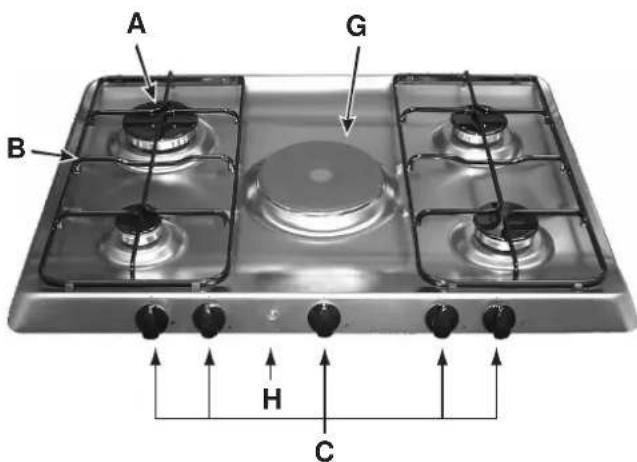

Visto da vicino

A. Bruciatori gas
B. Griglie di appoggio per recipienti di cottura
C. Manopole di lavoro dei brucitori gas o della piatra elettrica
D.Candela di accensione dei brucitori gas (presente solo su alcuni modelli)

F.Dispositivo di sicurezza (presente solo su alcuni modelli) - Interviene in caso di spegnimento accidentale della fiamma (trabocco di liquidi, correnti d'aria, ...) bloccando l'erogazione del gas al bruciatore.
G. Piastra elettrica (presente solo su alcuni modelli)
H. Spia di funzionamento piatra elettrica (presente solo su alcuni modelli)

Comeutilizzarlo

Su ciascuna manopola è indicata la posizione del bruciatore gas corrispondente o della piastra elettrica (ove presente).

Bruciatori gas

Sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzato.

Il bruciatore prescelto più essere regolato alla manopola corrispondente come segue:

Spento

Massimo Minimo

Per accendere uno dei brucitori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza "F", è necessario Maintainere premuta la manopola per circa 6 secondi finché non si scalda il disposito che mantiene automaticamente accesa la fiamma.

Nei modelli dotati di candelà di accensione "D", per accendere il bruciatore prescelto, prima premere il pulsante di accensione "E", identificato dal symbolo poi premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza.

Alcuni modelli sono dotati di accensione integrata al'interno della manopola.

Per accendere il bruciatore prescelto è sufficiente prima premere a fondo la manopola corrispondente, poi ruotarla in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino alla avvenuta accensione.

Avvertenza: nel caso di una estinzione occidentale delle fiamme del bruciatore, chiudere la manopola di lavoro e ritetare l'accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (correspondente al significolo “·”).

Piastra elettrica (presenti solo su alcuni modelli)

Possono essere: "normali" o "rapide", quest' ultime si riconoscono dalle及其他 per la presenza di un bollo rosso al centro.

La regolazione può essere effettuata ruotando la manopola corrispondente in senso orario o anti-orario su 6 positioni diverse:

0 Spento

1 Potenza minima

2÷5 Potenze intermedié

6 Potenza massima

Nel capitolo "Consigli pratici per l'uso" sono riportate le corrispondenze fra le posizioni indicate sulle manopole e l'uso per il quale le piastre sono consigliate.

Per qualsiasi posizione della manopola diversa da quella di spento, si ha l'accensione della spia di funzionamento "H".

Come tenerlo in forma

Prima di ogni operazione disconnettere l'apparecchio dall'alimentazione elettrica.

Per una lunga durata del piano è indispensable eseguire frequentlymente una accurata pulizia generale, tenendo presente che:

per la pulizia nonutilizzatoapparecchi a vapore

• le parti smaltate ed il coperchio in vetro, se presenti, vanno lavati con acqua tiepidaenza usare polveri abrasive e sostanze corrosive che potrebbero rovinarli;
• gli elementi mobili dei brucatori vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni;

• nei piani dotati di accensione automatica occorre procedere frequentemente ad una accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti;

• le piastre elettriche si puliscono con uno strofinaccio umido e si ungono con un po d'olio quando sono an-cora tiepide;

• l'acciaio inox può rianere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondamente ed asciugare durante la pulizia. E' inoltre opportuno asciugare eventuali trabocchi d'acqua.

Ingrassaggio dei rubinetti

Con il tempo più verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sare necessario provedere alla sostituzione del rubinetto stesso.

N.B.: Questa operazione deve essere effettuata da un technique autorizzato dal costruttore.

Consigli d'uso

Consiglio pratici per l'uso dei brucitori

Al fine di ottenere il massimo rendimento è utile ricordare quanto segue:

• utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fluoriscano dal fondo dei recipienti.
• utilizzare sempre recipienti a fondo piatto e con coperchio.
• al momento dell'ebollizione ruotare la manopola sino alla posizione di minimo.

Bruciatore Ø Dia	metro Recipienti (cm)
Rapido Ridotto (RR) 24	26
Semi Rapido (S) 16 - 20
Auxiliario (A) 10 - 14
Tripla Corona (TC) 24 - 26
Ultra Rapido (UR) 24 - 26

Consiglio pratici per l'uso delle piastre elettriche

Per evitare dispersioni di calorie e danni alla piatra è bene usare recipienti con fondo piano e di diametro non inferiore a quello della piatra.

Pos.	Piastra normale o rapida
0	Spento
1	Cottura di verdure, pesci
2	Cottura di patate (a vapore) minestre, ceci, fagioli
3	Proseguito di cottura di grande quantità di cibi, minestroni
4	Arrostire (medio)
5	Arrostire (forte)
6	Rosolare o raggiungere bollitura in molto tempo

Prima di utilizzarle per la prima volta, è necessario riscaldare le piastre di cottura alla massima temperatura per circa 4 minuti,enza pentola.Durante esta fase iniziale, il rivestimento protettivo si indurisce e raggiunge la massima resistenza.

C'é comme problema?

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che cose si può fare.

Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.

Il bruciatore non si accende o la fiamma non è uniforme.

Avete controllato se:

• Sono ostruti i fori di uscita del gas del bruciatore.
• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
• Ci sono correnti d'aria nelle vicinanze del piano.

La fiamma non rimane accesa nelle versioni con sicurezza.

Avete controllato se:

Non avete premuto a fondo la manopola.
- Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositivo di sicurezza.
- Sono ostruii i fori di fuoriuscita del gas in corrispondenza del dispositorio di sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

Avete controllato se:

• Sono ostruiti i fori di fuoriuscita del gas.
• Ci sono correnti d'aria nelle vicinanze del piano.
• La regolazione del minimo non è corretta (Vedi paragrafo "Regolazione minimi").

I recipienti sono instabili.

Avete controllato se:

• Il fondo del recipiente è perfettamente piano.
• Il recipiente è centrato sul bruciatore o sulla piastrae elettrica.
• Le griglie sono state invertite.

Se, nonostante tutti i controllingi, il piano non funziona e l'inconveniente da voi rilevato persiste, chiamate il Centro Assistenza Tecnica Merloni Elettrodomestici più vicino, comunicando queste informazioni:

• Il tipo di guasto.
• La sigla del modello (Mod. ...) riportata sul certificato di garanzia.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezioni di ricambio non originali.

Per garantire l'efficienza e la sicurezza di quello elettrodomestico:

• rivolgetevi esclusivamente a centri di assistenza tecnica autorizzati

• richiedete sempre l'utilizzo di parti di ricambio originali

• Questo libretto riguarda un piano di cottura da incasso di classe3.

• L'apparecchio è concepito per uso non professionale nelle abitazioni e le sue caratteristiche non vanno modificate.
• Le istruzioni sono valide solo per i paesi di destinazione i cui symboli figurano sul libretto e sulla targa matricola.
• La sicurezza elettrica di questo appearecchio è assicurata sostanto quando lo stesso è correttamente collegato ad un efficiente impianto di messa a terra come previsto delle vigenti norme di sicurezza.

Trattandosi di fonti di pericolo, evitare che bambini e incapaci abbiano contatti con:

• i comandi e l'apparecchio in genere;
• gli imballaggi (sacchetti, polistirolo, chiodi ecc.);
• l'apparecchio, durante e subito dopo il funzionamento, visto il surriscaldamento;
• l'apparecchio inutilizzato (in quello caso vanno rese innocue le parti che potrebbero essere pericolose).

Vanno evitate le seguenti operazioni:

• toccare l'apparecchio con parti del corpo umide;
• l'uso quando si è a piedi nudi;
• tirare l'apparecchio o il cavo di alimentazione per staccarli alla presa di corrente;
• operazioni improprie e pericolose;
• ostruire le aperture di ventilazione o smaltimento calore;
• che il cavo di alimentazione di piccoli elettrodomestici finisca su parti calde dell'apparecchio;
• I'esposizione ad agenti atmosferici (pioggia, sole);
• l'utilizzo di liquidi infiammabili nei pressi;
• l'impiego di adattatori, prese multiple e/o prolonghe;
• l'impiego di pentole instabili o deformate;

• lasciare accese le piastre elettriche sanza pentole;

• chiudere il coperchio in vetro (se presente) con i bruciatori gas o le piastre elettriche ancore caldi;

• tentativi di installatione o riparazione perché l'intervento di personale qualificato.

Occorre assolutamente rivolgersi a personale qualificato nei seguenti casi:

• installmente (secondo le istruzioni del costruttore);
• quando si hanno dubbi sul funzionamento;
• sostituzione della presa in caso di incompatibilità con la spina dell'apparecchio.

Occorre rivolgersi a centri di assistenza autorizzati dal costruttore nei seguenti casi:

• in caso di dubbio sull'integrità dell'apparecchio durante aver molto l'imballaggio;
  -danneggiamento o sostituzione del cavo di alimentazione;
• in caso di guasto o cattivo funzionamento, richiedendo i ricambi originali.

É opportuno effettuare le seguenti operazioni:

• solo la cottura dei cibi evitando altre operazioni;
• verificare l'integrità loro toto l'imballaggio;
• disconnettere l'apparecchio alla rete di alimentazione elettrica in caso di cattivo funzionamento e prima di qualiasi operazione di pulizia o manutenzione;
• quando inutilizzato, disinserire l'apparecchio alla rete elettrica e chiudere il rubinetto del gas (se previsto);
• controllare sempre che le manopole siano nella posizione “·”/“o” quando l'apparecchio non è utilizzato;
• tagliare il cavo di alimentazione dopo averlo disconnesso alla rete elettrica quando si decide di non utilizzato più l'apparecchio.
• Il costruttore non può essere considerato responsabile per eventuali danni derivanti da: errata installazione, usi improperi, erreoni ed irragionevoli.

Le istruzioni che seguono sono rivolte all'installatore qualificato affinché compia le operazioni di installatione regolazione e manutenzione tecnica nel modo più correttto e secondo le norme in vigore.

Importante: qualsiasi intervento di regolazione, manutenzione etc. delve essere eseguito con il piano elettricamente disinserito.

Posizionamento

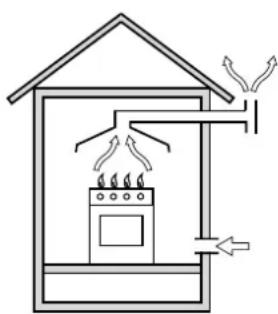

a) Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizazotramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione agli volta che si accende l'aparecchio.

In camino o in canna fumaria ramificata Direttamente all'esterno (riservata agli appearecchi di cottura)

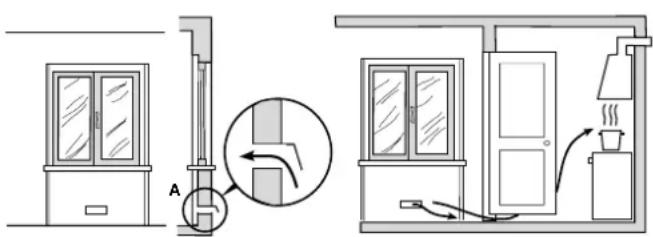

b) Il locale deve prevedere unsystema che consenta I'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non devese sere inferiore a 2m^3 /h per kW di potenza installata. Ilystema puo essere realizzato prelevando direttamente I'aria dall'esterno dell'edificio tramite un condotto di almeno 100~cm^2 di sezione utile e tale che non possa essere accidentalmente ostruito.Per gli appearecchi privi sul piano di lavoro, del dispositivo di sicurezza per assenza di fiamma, le aperture di ventilazione debbono essere maggiorate nella misura del 100% ,con un minimo di 200~cm^2 (Fig.A).Ovvero,in maniera indireta da locali adiacenti, dotati di un condotto di ventilazione con I'esterno come sopra descrittto,e che non siano parti comuni dell'immobile,o ambienti con pericolo di incendio, o camere da letto (Fig.B).

Particolare A Locale Locale da

adiacenteventilare

Fig.A Fig.B

Esempi di aperture di ventilazione Maggiorazione della fessura fra per l'aria comburente porta e pavimento

c) Un utilizzo intensivo e prolongato dell'apparecchio può necessitar di una aerazione supplementare per esempio l'apertura di una finestra o una aerazione più efficace augmentando la potenza di spirazione meccanica se esta esiste.
d) I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano verso il basso. Quindi i locali contententi bidoni di GPL debbono prevedere delle aperture verso l'esternoosi da permettere I'evacuatione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo il bidone in utilizzo, collocato in modo da non essere soggetti all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50^

Installazione dei piani da incasso

E' possibile l'installazione a bianco di mobili la cui altezza non superi quella del piano di lavoro. La parete a contatto con la parete posteriori della cucina deve essere in materia ininfiamabile. Durante il funzionamento la parete posteriori della cucina cui raggiungere una temperature di 50^ superiore a quella ambiente. Per una corretta installatione del piano di cottura vanno osservate le seguenti precauzioni:

a) I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 110 mm. dal bordo del piano stesso.
b) Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunique ad una distanza minima di 650~mm .
c) Nel caso di cappe larghe 600~mm ,或者其他 rispettore quanto specificato al punto b), è necessario posizionare i pensili adiacenti alla cappa ad un'altezza minima dal top di 540~mm , tale da consentire l'eventuale installatione del coperchio e la sua corretta manovrabilità, e in agli caso ad una distanza dal topt tale da permettere un'agevole uso delle pentole sull'apparecchio.
d) Allorché il piano di cottura venga installato quello un pensile, quest'ultimo dovrà mantenere una distance minima dal top pari a 700 mm (millimetri).

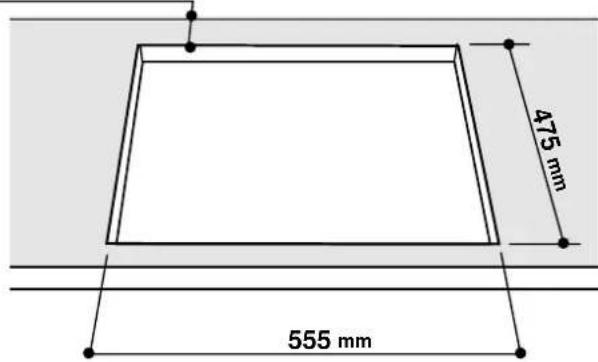

e) Il vano del mobile dovrà averè le dimensioni indicate nella figura. Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.

55mm

Schema di fissaggio dei ganci

Posizione gancio per Posizione gancio per top H=20mm top H=30mm
Avanti

Posizione gancio per Dietro top H=40mm

N.B: Usare i ganci contenti nella "confezione accessori"
f) Nel caso in cui il piano non sia installato su di unorno incasso, è necessario insertire un pannello di legno come isolamento. Esso dovrá essere posizionato ad una distanza minima di 20 mm. della parte inferiore del piano stesso.

Nota: Nel caso in cui il piano sia installato su di un forn o incasso, è preferibile installare il forn o in modo che appoggi su due listelli in legno; nel caso in cui si presente un piano continuo di appoggio questo deve avere un'apertura posteriori di almeno 45 × 560 ~mm .

Nel caso di installatione sopra un forno da incasso alla ventilazione forzata di raffreddamento, per consentire un'adeguata areazione all'interno del mobile vanno garantite delle prese d'aria di ingressso e di uscita. Possibili esempiti di montaggio sono illustrati nelle figure sottostanti.

Collegamento gas

Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto delle Norme UNI-CIG 7129 e 7131, solo dopo essersi accertati cheesso è regolato per il tipo di gas con cui sare alimentato. In caso contrario eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas".Nel caso di alimentazione con gas liquido, da bombola,utilizzare regolatori di pressione conformi alle Norme UNI-CIG 7432. Important:per un sicuro funzionamento,per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei brucatori ed ugelli".

Allaccio con tubo rigido (rame o acciaio)

L'allaccio all'impianto gas deve essere effettuato in modo da non provocare sollecitationi di alcun genere all'apparecchio. Sulla rampa di alimentazione dell'apparecchio è presente un raccordo a "L" orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi fillettati

Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico. Utilizzato esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di tenuta conformi alla UNI-CIG 9264. La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000mm . Ad all'accimento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti

mobili o schiacciato.

Controllo tenuta

Ad installatione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzato una soluzione saponosa e mai una fiamma.

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduittore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installatione sopra un forn o da incasso l'allaccio elettrico del piano e quello del forn ove seere realizzato separatamente, sua per ragioni di sicurezza elettrica che per facilitare l'eventuale estrabilità del forn.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato sulla targhetta caratteristica, nel caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore omnipolare con aperture minima fra i contatti di 3mm . dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrogotto dall'interruttore). Il cavo di alimentazione ne devesse essere posizionato in modo che non raggiunga in nessun punto una temperatura superiore di 50^ a quella ambiente.

Prima di effettuare l'allciamento accertarsi che:

• la valvola limitatrice e l'impianto domestico possano sostortare il carico dell'apparecchiatura (vedi targhetta caratteristica);
• l'impianto di alimentazione sia munito di efficace collegamento a terra secondo le norme e le disposizioni di legge;
• la presa o l'interrotture omnipolare siano disponibile raggiungibili con il piano installato.

N.B: non utilizzato riduzioni, adattatori o derivatori in quanto essi potrebbero provocare riscaldamenti o bruciature.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale esse è predisporto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettando le seguenti operazioni:

• togliere le griglie del piano e sfilare i bruciatori dalle loro sedi.
• svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei brucatori ed ugelli").
• rimontare le parti eseguendo all'inverso le operazioni.
• al termine dell'operazione, sostituite la vecchia etichetta taratura con quella corrispondente al nuovo gas d'utilizzo, reperibile presso i Nostri Centri Assistenza Tecnica.

Qualora la pressione del gas utilizzato sua diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione di ingresso, un appropriato regolatore di pressione, secondo UNI-CIG 7430 (regolatori per gas canalizzati).

Regolazione aria primaria dei brucitori

I bruciatori non necessitano di nessuna regolazione del l'aria primaria.

Regolazione minimi

• Portare il rubinetto sulla posizione di minimo;
• Togliere la manopola ed agire sulla vite di regolazione posta all'interno o di bianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare.

N.B.: nel caso dei gas liquidi, la vite di regolazione dovrè essere avvitata a fondo.

• Verificare che ruotando rapidamente la manopola da la posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.
• Negli apparente provvisti del disposativo di sicurezza (termocoppia), in caso di mancato funzionamento del disposativo con brucatori al minimo aumento la portata dei minimi stessi agenda sulla vite di regolazione.

Effettuata la regolazione, ripristinate i sigilli posti sui bypass con ceralàcca o materiali equivalenti.

Caratteristiche dei bruciatori ed ugelli

Tabella 1 Gas liquido Gas naturale

Gas città
a.	By-Pass 1/100 (mm)	ugello 1/100 (mm)	portata* g/h **		ugello 1/100 (mm)	portata* l/h	ugello 1/100 (mm)	portata* l/h
	41	80	189	186	110	248	260	589
	30	70	138	136	106	181	200	431
	30	50	73	71	79	95	145	227
	57	94	262	257	137	343	-	-
	41	91	240	236	123	314	-	-
			28-30	37	20		8
			20	25	17		6
			35	45	25		15

Bruciatore	Diametro (mm)	Potenza termica kW (p.c.s.* )		By-Pass 1/100 (mm)	ugello 1/100 (mm)	portata* g/h		ugello 1/100 (mm)	portata* I/h	ugello 1/100 (mm)	portata* I/h
		Nomin.	Ridot.			***	**
Rapidò Ridotto (RR)	100	2,60	0,70	41	80	189	186	110	248	260	589
Semi Rapido (S)	75	1,90	0,40	30	70	138	136	106	181	200	431
Ausiliario (A)	55	1,00	0,40	30	50	73	71	79	95	145	227
Tripla Corona (TC)	130	3,60	1,30	57	94	262	257	137	343	-	-
Ultra Rapido (UR)	100	3,40	0,70	41	91	240	236	123	314	-	-
Pressioni di alimentazione	Nominale (mbar) Minima (mbar) Massima (mbar)					28-30	37	20		8
						20	25	17		6
						35	45	25		15

* A 15^ e 1013 mbar-gas secco
** Propano P.C.S. = 50,37 MJ/Kg
**Butano P.C.S. = 49,47 MJ/Kg

Naturale P.C.S. = 37,78 MJ/m

Città P.C.S. = 15,87 MJ/m

Attenzione: Conformmente alla Direttiva CEE 90/396 l'adattabilità al Gas Citta è consentita solo per apparecchi con dispositivo di sicurezza contro le fughe di gas (riferimento F). Per la trasformazione a gas citta, richiedere il kit ugelli presso un centro di assistenza Tecnica Merloni Elettrodomestici.

P 740 AS P 741 AS

N.B.: l'adattabilità al gas città non è comunque consentita per i modelli con 5 o più bruciatori.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Bassa Tensione) e successivo modificazioni;
• 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni;
• 90/396/CEE del 29/06/90 (Gas) e successive modificazioni;
• 93/68/CEE del 22/07/93 e successive modificazioni.

P 750 AS P 750 AST

Merloni Elettrodomestici

Viale Aristide Merloni 47

60044 Fabriano

Italy

Tel [phone]

Fax [phone]

www.merloni.com
