7890_D_6_0.book Seite 1 Montag. 1. Juli 2002 1:19 13 SONY®

NAVIGATION/FM/MW/LW/SW CD PLAYER

Bedienungsanleitung

Operation guide

Mode d'emploi

7850 D.6.0.book Seite 2 Montag. 1. Juli 2002 1:19 13

7890_D_6_0.book Seite 1 Montag, 1. Juli 2002 1:19 13

Bedienungsanleitung	D
Operation guide	GB
Mode d’emploi	F
Istruzioni per l’uso	I

Achtung! Sicherheitshinweise

Die Bedienung des Navigationsgerätes ist nur dann gestattet, wenn dies die Verkehrslage zulässt und Sie absolut sicher sind, dass Sie selbst, Ihre Mitfahrer oder sonstige Verkehrsteilnehmer nicht gefährdet, behindert oder belästigt werden.

Es gelten in jedem Falle die Vorschriften der Straßenverkehrordnung. Zielorteingaben dürfen nur bei stehendem Fahrzeug vorgenommen werden.

Das Navigationssystem dient lediglich als Navigationshilfe. Weder entbindet es den Fahrer von der Pflicht zur gebotenen Sorgfalt im Straßenverkehr, noch ersetzt es seine eigene Beurteilungsfähigkeit. Aufgrund sich ändernder Verkehrsführungen oder abweichenden Daten kann es vorkommen, dass ungenaue oder fehlerhafte Anweisungen erteilt werden. Es ist daher stets auf die konkrete Beschilderung und Verkehrsregelung zu achten. Insbesondere kann das Navigationssystem nicht als Orientierungshilfe bei schlechten Sichtverhältnissen dienen.

Das Gerät darf nur zu seinem bestimmungsgemäßen Gebrauch verwendet werden. Die Lautstärke des Autoradios/Navigationssystems ist so einzustellen, dass Außengeräusche noch wahrgenommen werden können.

Im Falle einer Störung (z.B. Rauch- oder Geruchsentwicklung) ist das Gerät sofort abzuschalten. Aus Sicherheitsgründen darf das Gerät nur von einem Fachmann geöffnet werden. Bitte wenden Sie sich im Falle einer Reparatur an Ihren Händler.

Inhaltsverzeichnis

Inhaltsverzeichnis 3

Tasten Übersicht 5

Diebstahlschutz 6

Eingabe der Codenummer 6

Mobilfront abnehmen 7

Mobilfront einsetzen 7

Allgemeine Bedienung 8

Ein-/Ausschalten 8

Lautstärke einstellen 8

Klangmenü aktivieren 8

Bässe einstellen 8

Höhen (Treble) einstellen 8

Fader (Überblendregler) 9

Balance einstellen 9

Linear-Einstellung 9

Loudness ein-/ausschalten 9

Subwoofer- bzw. Centerspeaker Lautstärke einstellen 9

Navigationsbetrieb

Was ist Navigation? 10

Sicherheitshinweise 10

Digitalisiertes Gebiet 10

Allgemeine Hinweise 11

Navigation auswählen 12

Navigations-Grund-Menü 12

Adresseingabe 13

Routen Menü 19

Eingegebenes Ziel im Zielspeicher ablegen 21

Berechnung der Zielführung 22

Zwischenziel 23

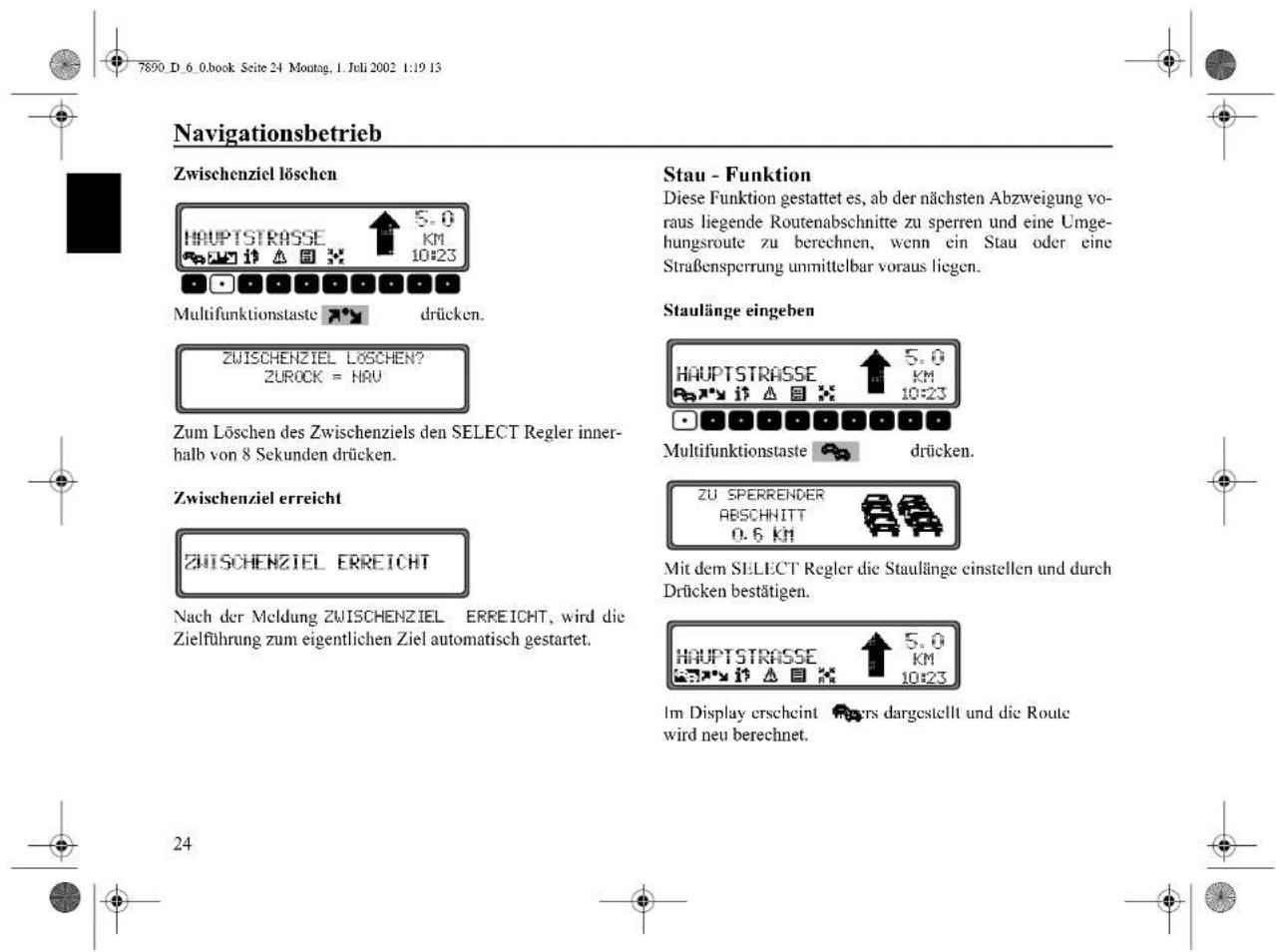

Stau - Funktion 24

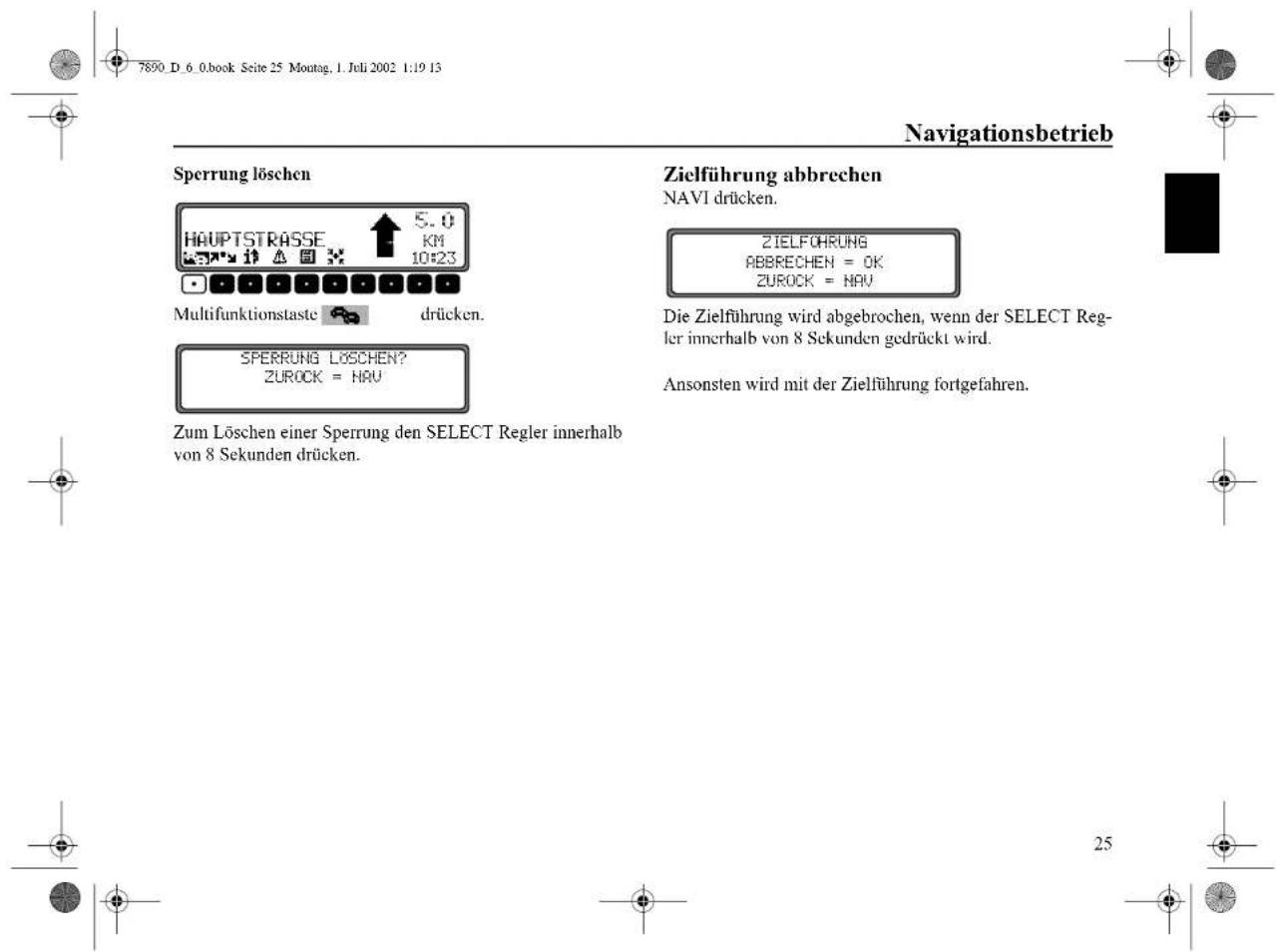

Zielführung abbrechen 25

Erläuterungen zur Zielführung 26

Dynamische Navigation mit TMC 28

Informationen während der Zielführung 31

Zielspeicher 34

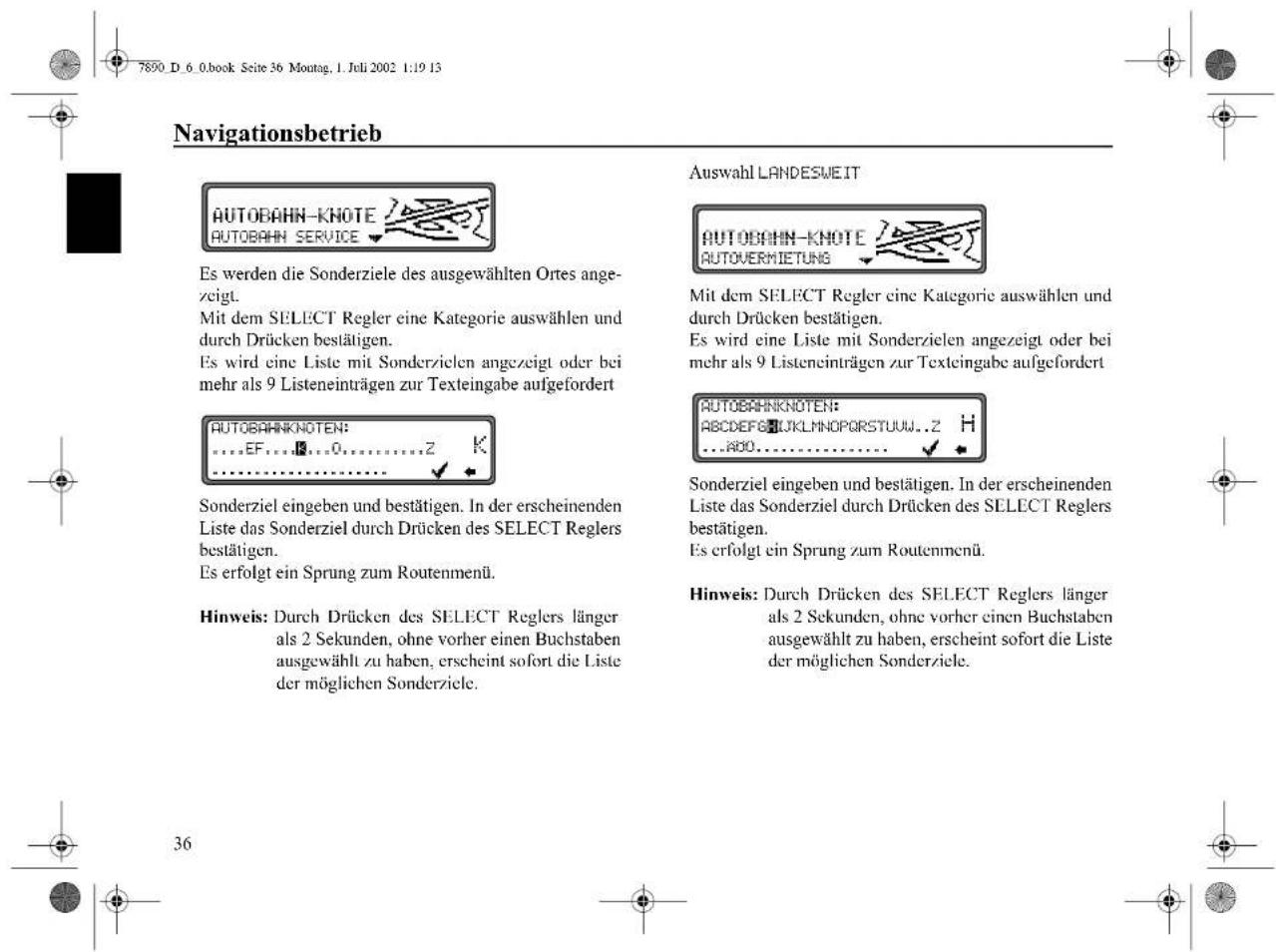

Sonderziele 34

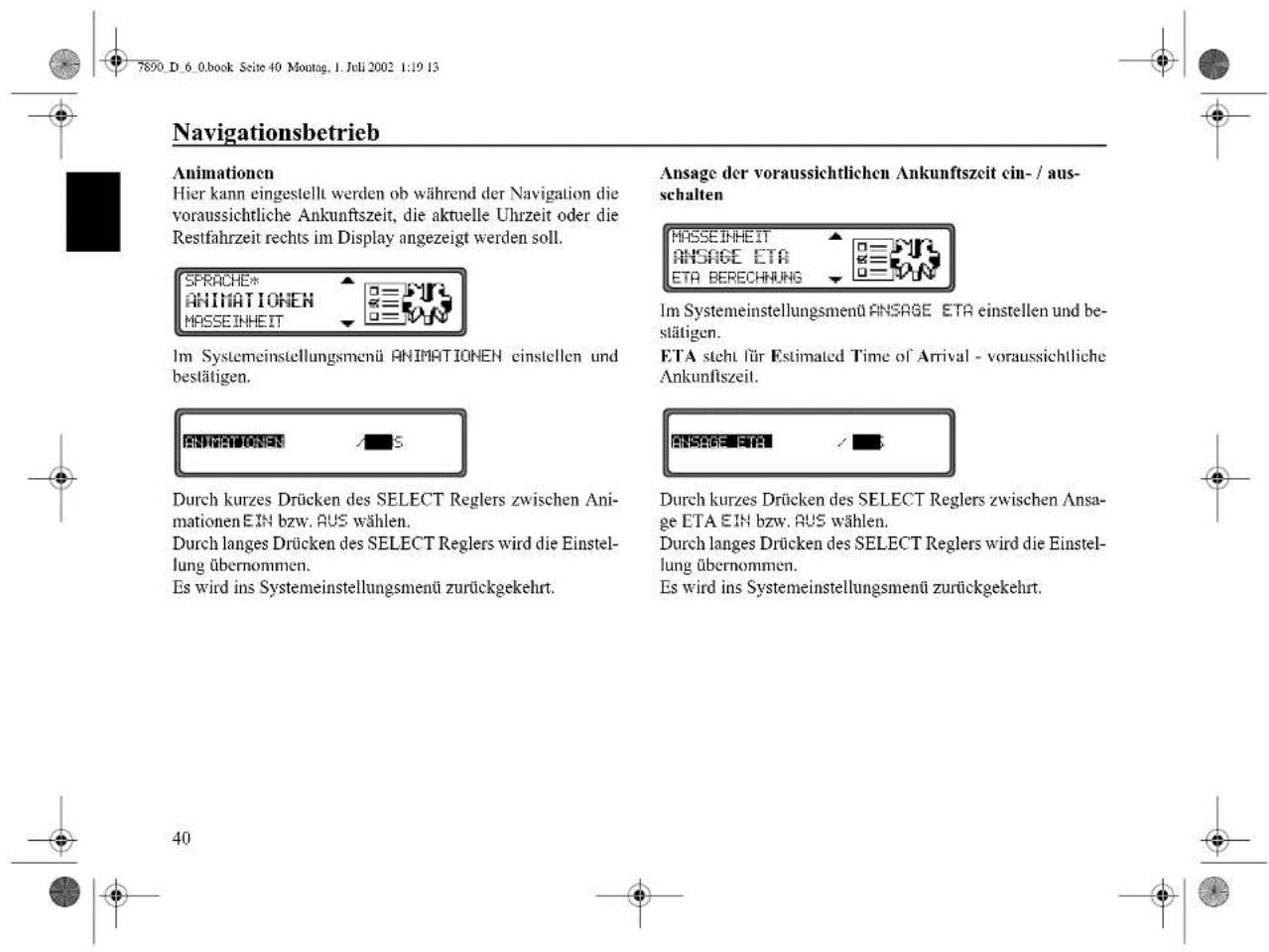

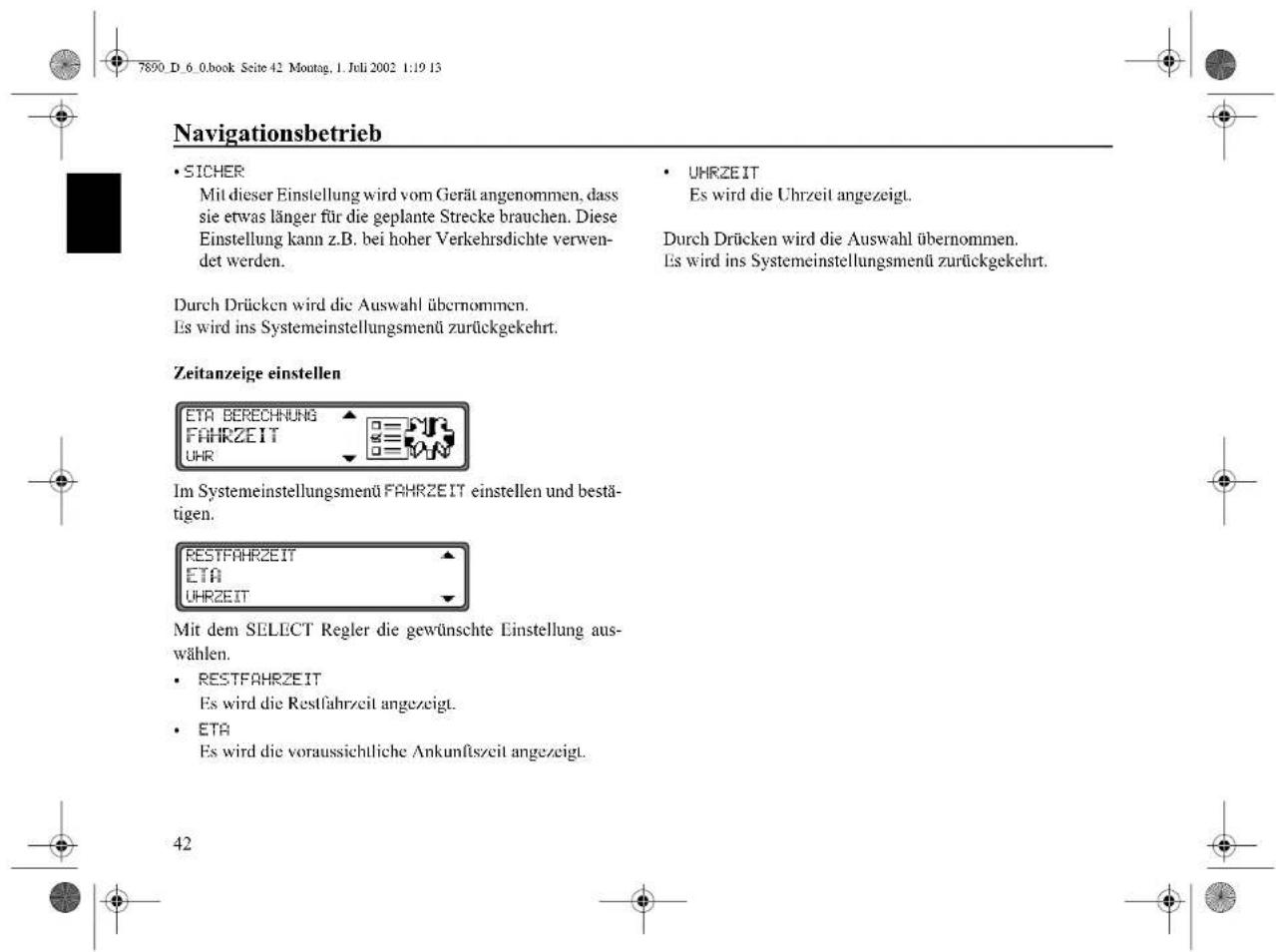

Systemeinstellungen 37

Rundfunkbetrieb 43

Rundfunkbetrieb einschalten 43

Radio-Menü - Mode einschalten 43

Wellenbereich FM einstellen 43

Wellenbereich AM einstellen 43

Einstellmöglichkeiten für die Senderwahl 43

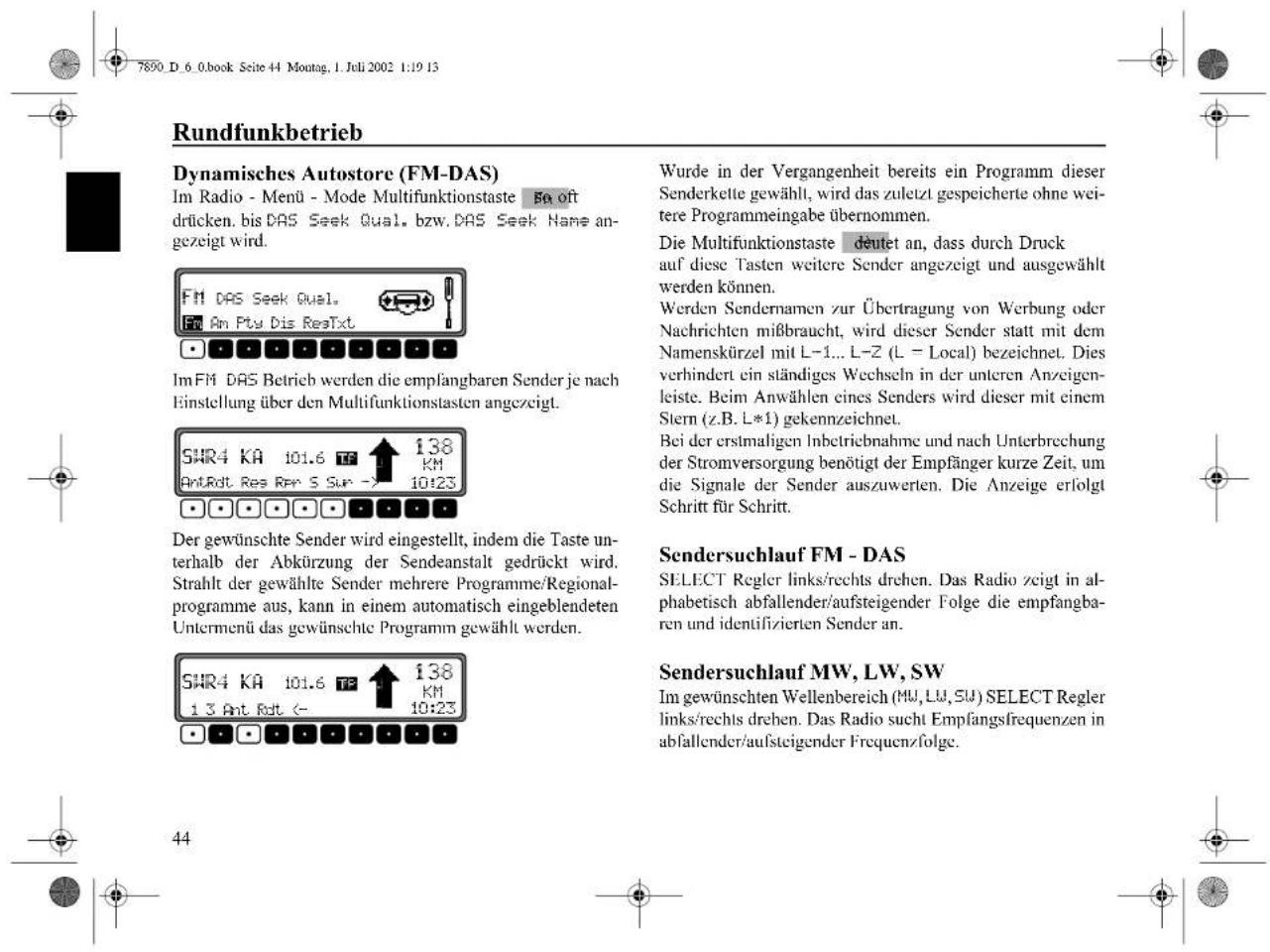

Dynamisches Autostore (FM-DAS) 44

Sendersuchlauf FM - DAS 44

Sendersuchlauf MW, LW, SW 44

Scansuchlauf 45

Programmfilterung bei FM-DAS 45

Program Type Auswahl (PTY) 45

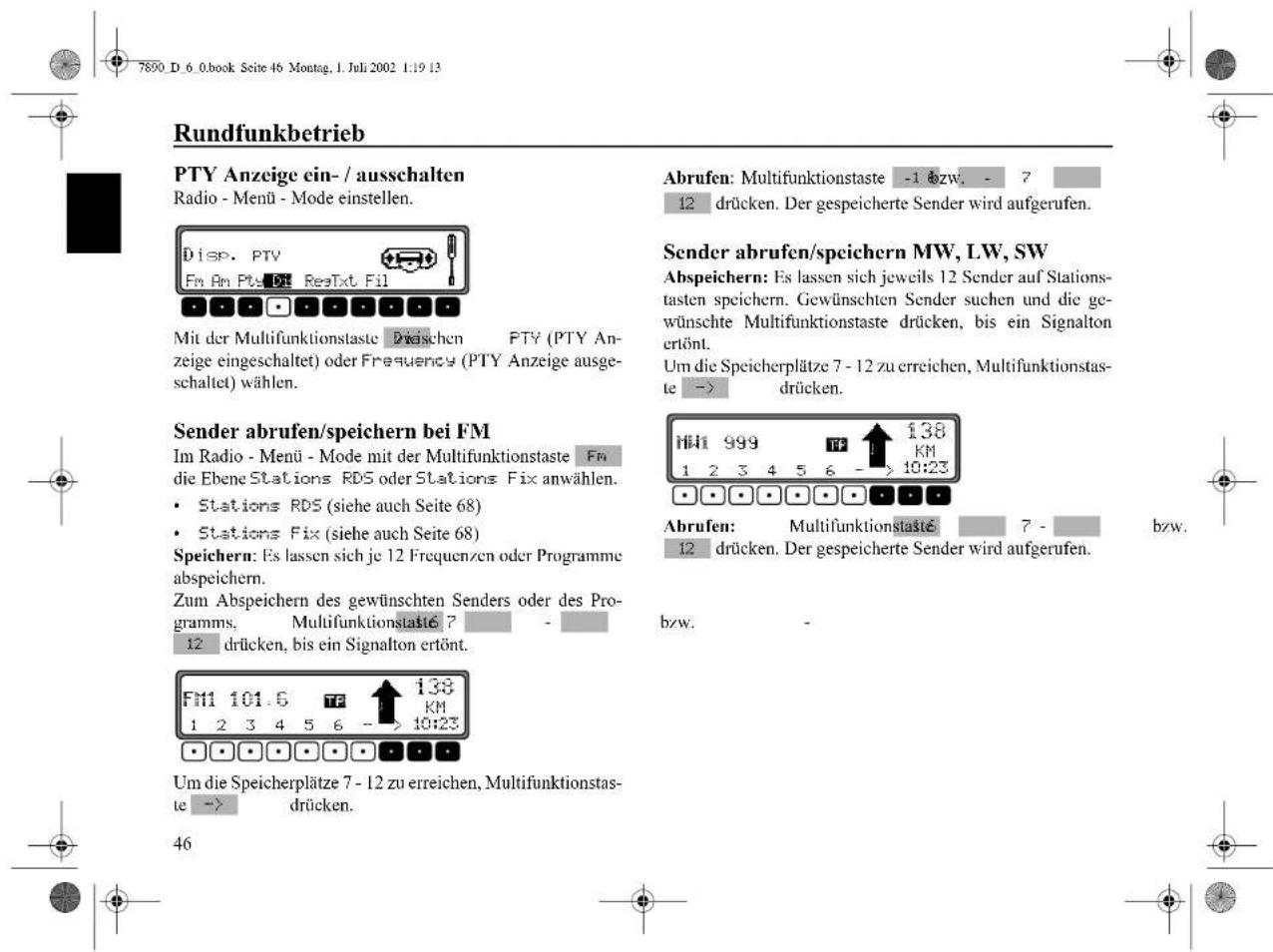

PTY Anzeige ein- / ausschalten 46

Sender abrufen/speichern bei FM 46

Sender abrufen/speichern MW, LW, SW 46

Autostore MW, LW 47

Handabstimmung FM 47

Handabstimmung MW, LW, SW 47

Regionalisierung 48

Regionalisierung ein- / ausschalten 48

7890_D_6_0.book Seite 4 Montag, 1. Juli 2002 1:19 13

Inhaltsverzeichnis

Frequenzanzeige ein-/ausschalten 48

Radiotext ein - / ausschalten 49

Verkehrsfunk TP (Traffic Program) 49

TP - Menü aktivieren/verlassen 50

TP ein-/ausschalten 50

Automatische Verfolgung einstellen 51

Direkte Programmierung einstellen/löschen 51

Stummschaltung ein/ausschalten 51

TP - Durchsageabbruch 52

TP - Durchsagelautstärke 52

TMC ein-/ausschalten 52

Anzeige für TMC Sender 53

Telefonstummschaltung 53

CD - Betrieb 54

Hinweise zur Compact Disc (CD) 54

Feuchtigkeitskondensation 54

Einlegen / ausschieben von CD's 55

Titelsprung vor-/rückwärts 55

Scan Suchlauf 55

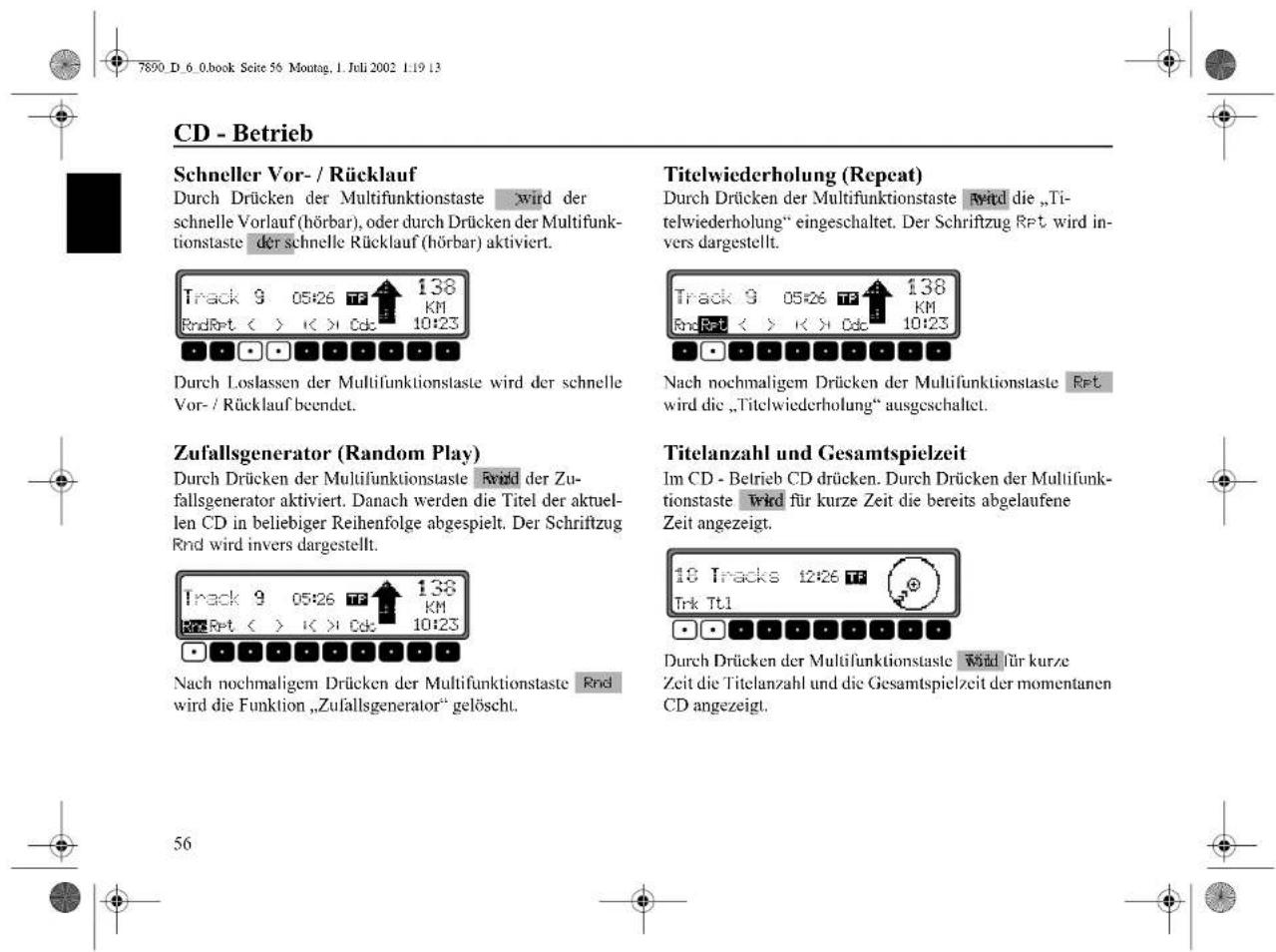

Schneller Vor-/ Rücklauf 56

Zufallsgenerator (Random Play) 56

Titelwiederholung (Repeat) 56

Titelanzahl und Gesamtspielzeit 56

Temperatur Schutzschaltung 57

CD - Wechsler - Betrieb 58

Betriebsbereitschaft des CD - Wechslers 58

CD - Magazin laden/entladen 58

Abspielen von CD's 58

Benutzermenü 59

Benutzermenü aufrufen/verlassen 59

Einstellen der GAL (Gal) 59

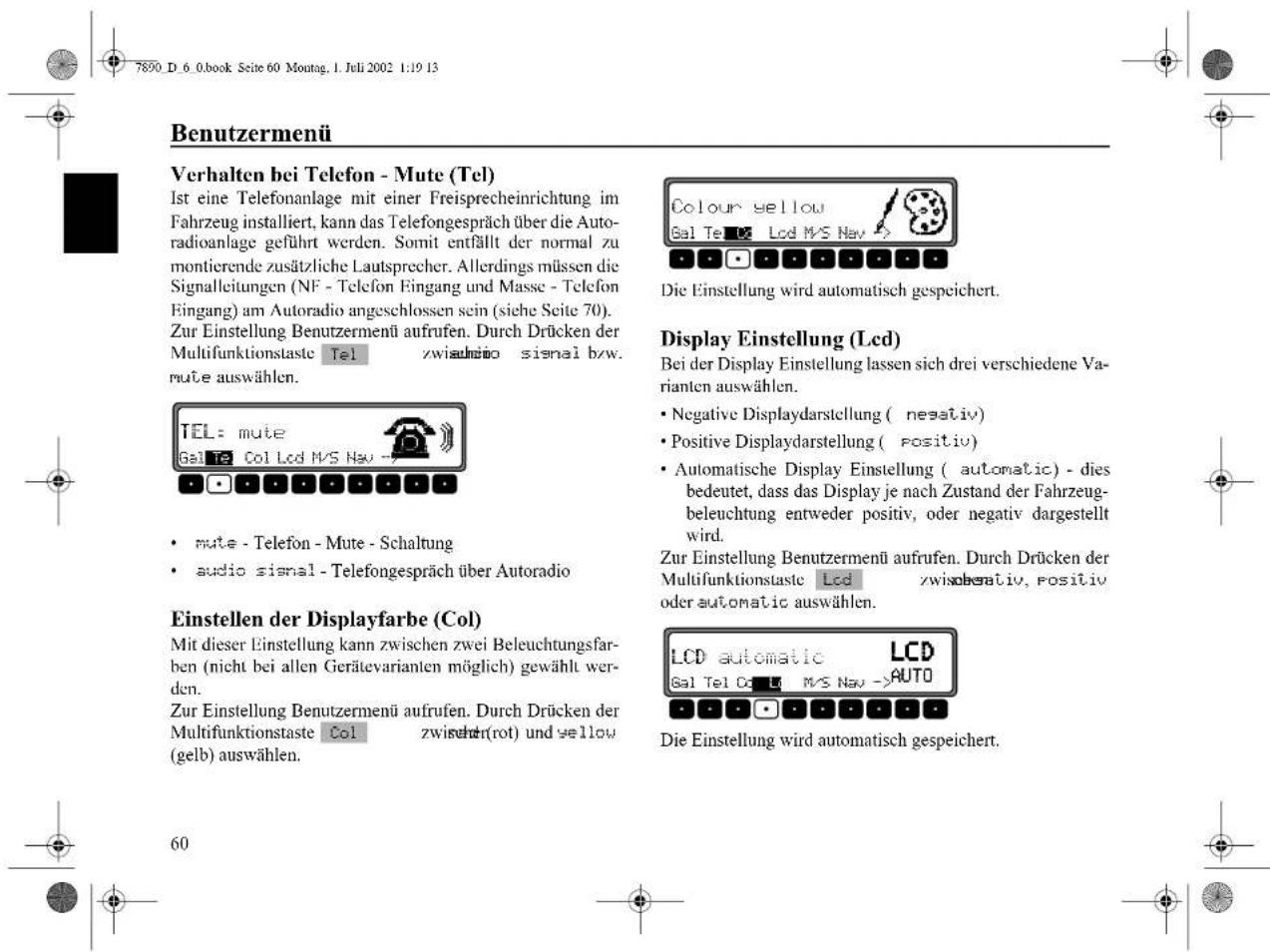

Verhalten bei Telefon - Mute (Tel) 60

Einstellen der Displayfarbe (Col) 60

Display Einstellung (Lcd) 60

Empfangsoptimierung einstellen (M/S)

Navigations Durchsage Einstellung (Nav) 61

AUX - Eingang (Aux) 62

Anzeige Kompass (Cmp) 62

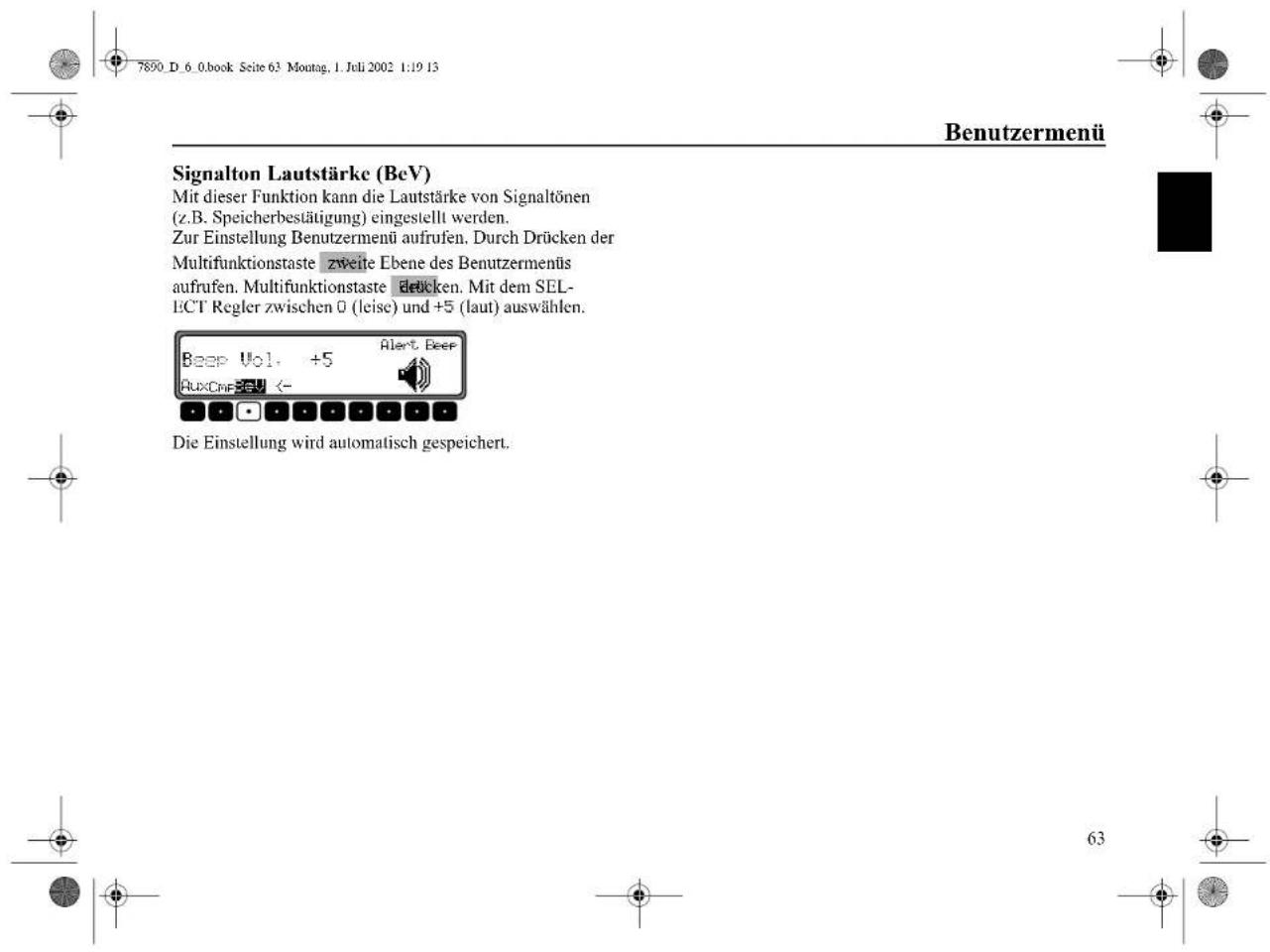

Signalton Lautstärke (BeV) 63

Servicemenü 64

Servicemenü aufrufen/verlassen 64

Resetauslösung 64

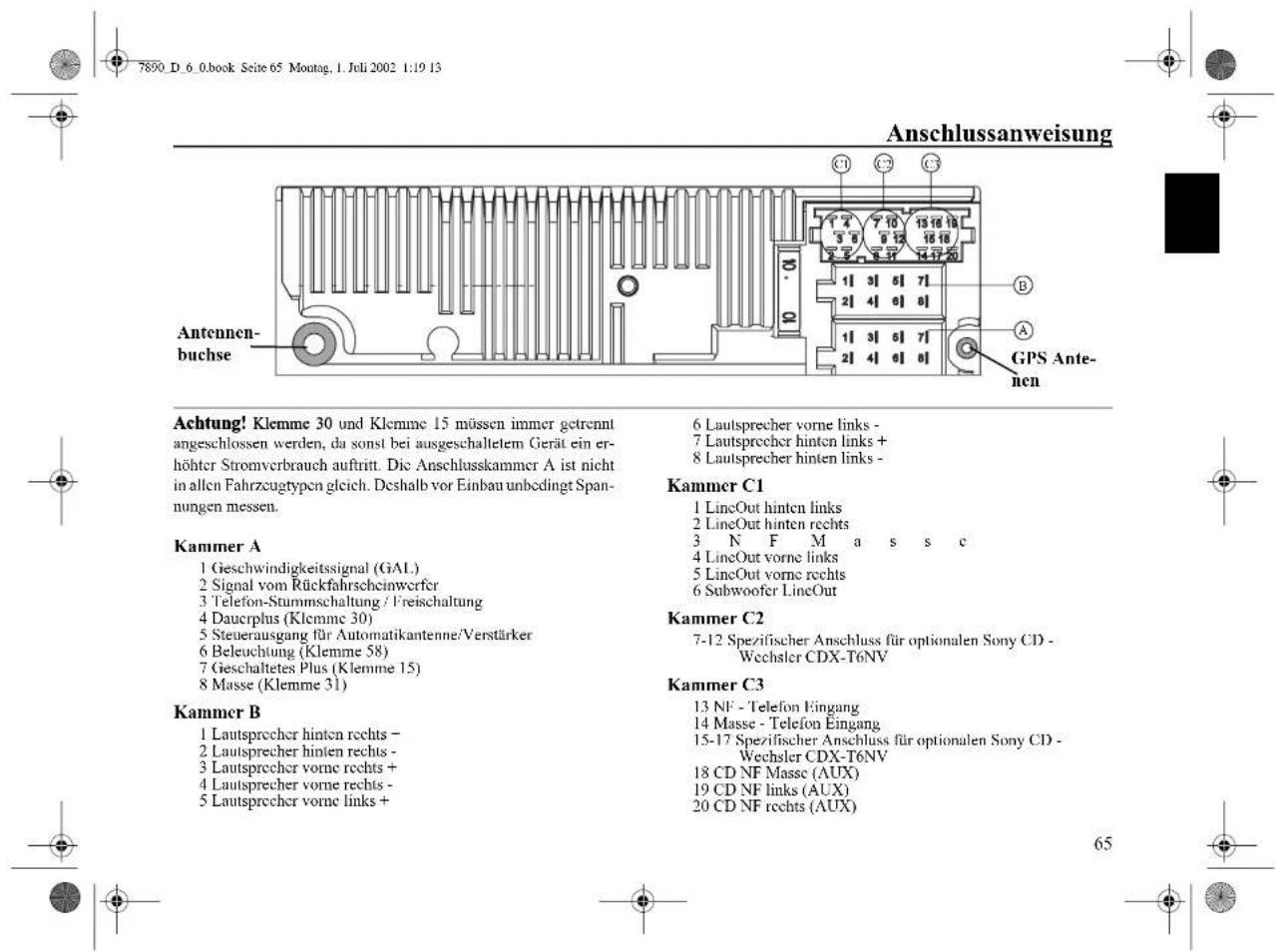

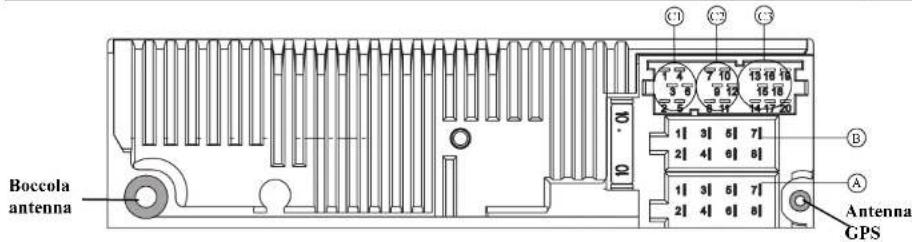

Anschlussanweisung 65

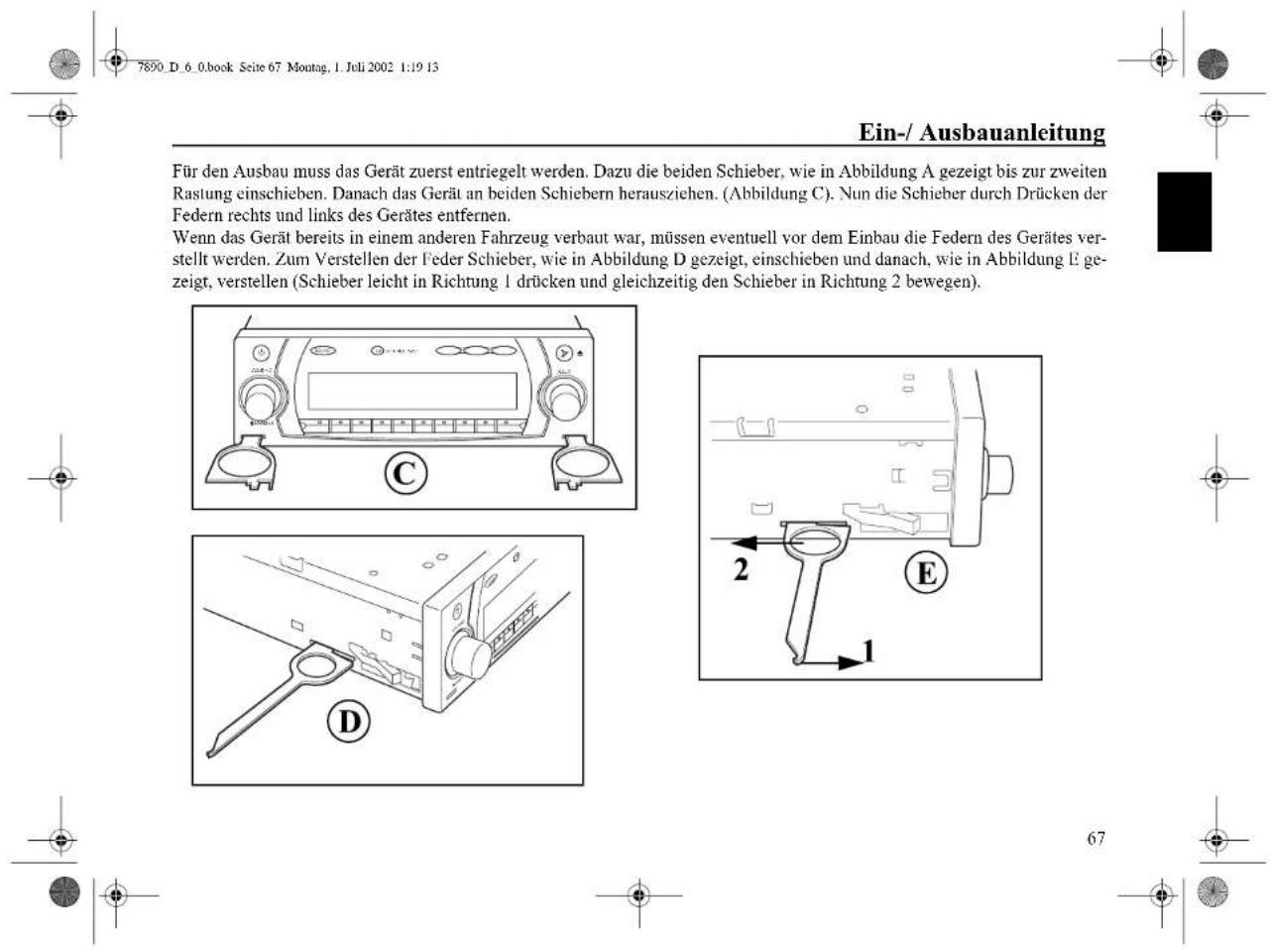

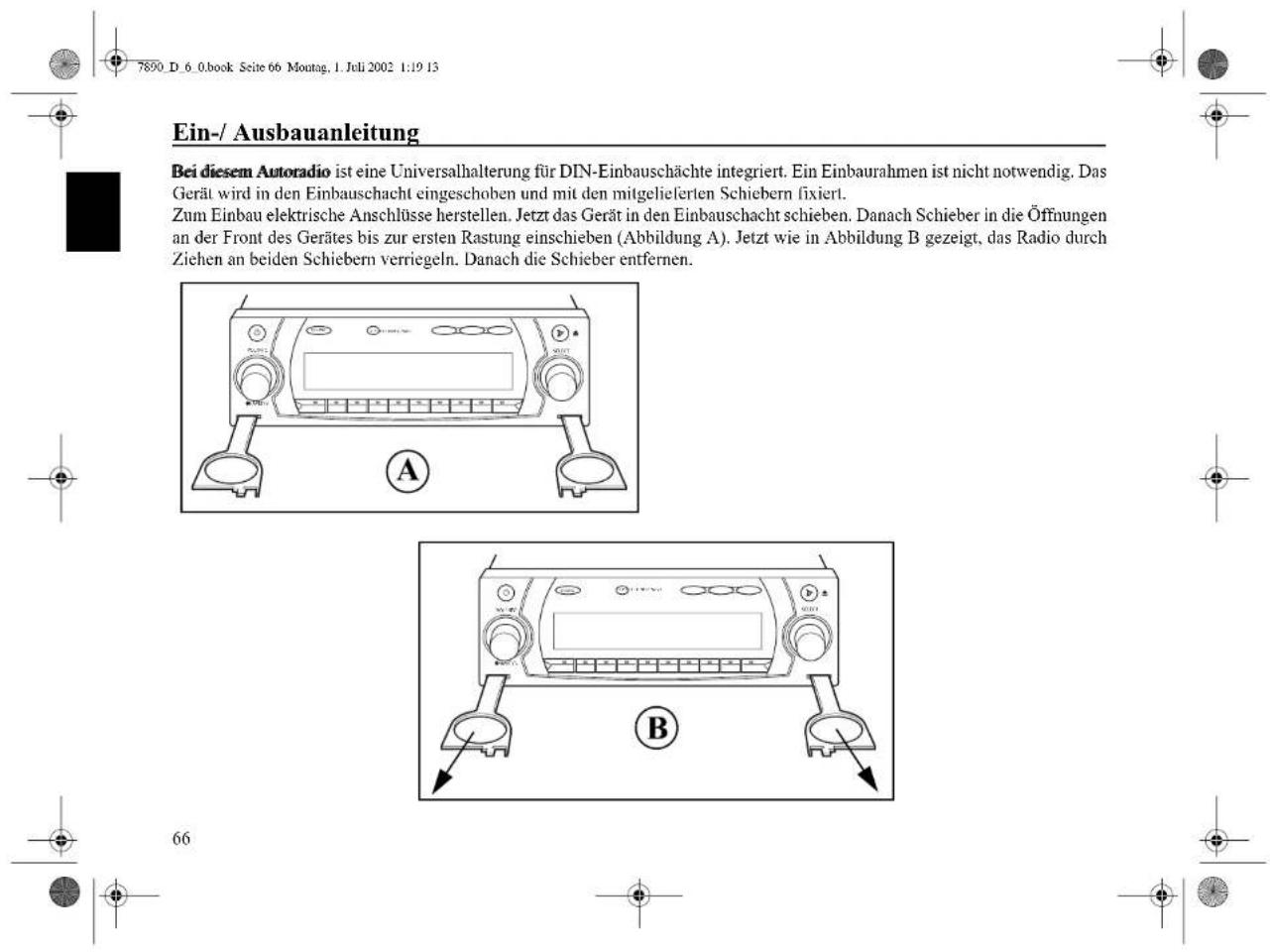

Ein-/Ausbauanleitung 66

Allgemeine Erläuterung 68

RDS SYSTEM 68

Ebene DAS Seek Qual. 68

Ebene DAS Seek Name 68

7890 D 6.0.book Seite 5 Montag, 1. Juli 2002 1:19 13 Tasten Übersicht 1 V O L I N N O R Regler 2 (Power Ein/Aus) Taste 3 SOUND Taste 4 TP Taste 5 CD Taste 6 TUNER Taste 7 NAVI Taste 8 (Aflkappen)/ (Auflurf) Taste 9 SELECT Regler 10 Multifunktionstasten 11 Anzeige Fenster 12 V O L I N N O R VOLUNDO GENT SPAD TUNER ANVI SELECT NAVYS 11 10 9 2 3 4 5 6 7 8

7890_D_6_0.book Seite 6 Montag, 1. Juli 2002 1:19 13

Diebstahlschutz

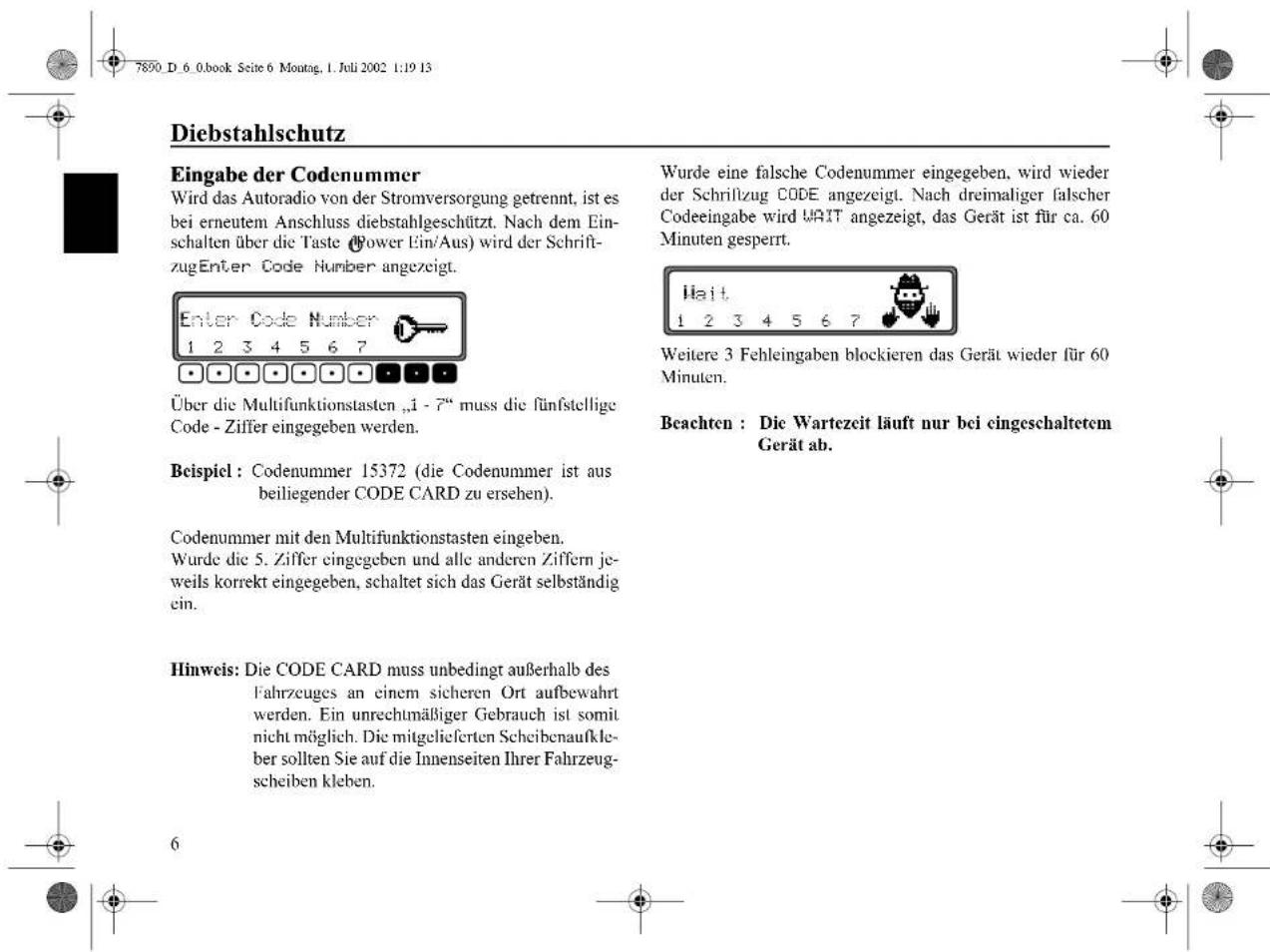

Eingabe der Codenummer

Wird das Autoradio von der Stromversorgung getrennt, ist es bei erneutem Anschluss diebstahlgeschützt. Nach dem Einschalten über die Taste (Power Ein/Aus) wird der SchriftzugEnter Code Number angezeigt.

Über die Multifunktionstasten „1 - 7“ muss die fünfstellige Code - Ziffer eingegeben werden.

Beispiel: Codenummer 15372 (die Codenummer ist aus beiliegender CODE CARD zu ersehen).

Codenummer mit den Multifunktionstasten eingeben.

Wurde die 5. Ziffer eingegeben und alle anderen Ziffern jeweils korrekt eingegeben, schaltet sich das Gerät selbständig ein.

Hinweis: Die CODE CARD muss unbedingt außerhalb des Fahrzeuges an einem sicheren Ort aufbewahrt werden. Ein unrechtmäßiger Gebrauch ist somit nicht möglich. Die mitgelieferten Scheibenaufkleber sollten Sie auf die Innenseiten Ihrer Fahrzeugscheiben kleben.

Wurde eine falsche Codenummer eingegeben, wird wieder der Schriftzug CODE angezeigt. Nach dreimaliger falscher Codeeingabe wird WRIT angezeigt, das Gerät ist für ca. 60 Minuten gesperrt.

Weitere 3 Fehleingaben blockieren das Gerät wieder für 60 Minuten.

Beachten : Die Wartezeit läuft nur bei eingeschaltetem Gerät ab.

Diebstahlschutz Eingabe der Codenummer Wird das Autoradio von der Stromversorgung getrennt, ist es bei erneutem Anschluss diebstahlgeschützt. Nach dem Einschalten über die Taste (Power Ein/Aus) wird der SchriftzugEnter Code Number angezeigt. Enter Code Number 1 2 3 4 5 6 7 Über die Multifunktionstasten „1 - 7“ muss die fünfstellige Code - Ziffer eingegeben werden. Beispiel: Codenummer 15372 (die Codenummer ist aus beiliegender CODE CARD zu ersehen). Codenummer mit den Multifunktionstasten eingeben. Wurde die 5. Ziffer eingegeben und alle anderen Ziffern jeweils korrekt eingegeben, schaltet sich das Gerät selbständig ein. Hinweis: Die CODE CARD muss unbedingt außerhalb des Fahrzeuges an einem sicheren Ort aufbewahrt werden. Ein unrechtmäßiger Gebrauch ist somit nicht möglich. Die mitgelieferten Scheibenaufkleber sollten Sie auf die Innenseiten Ihrer Fahrzeugscheiben kleben. 6 Wurde eine falsche Codenummer eingegeben, wird wieder der Schriftzug CODE angezeigt. Nach dreimaliger falscher Codeeingabe wird WAIT angezeigt, das Gerät ist für ca. 60 Minuten gesperrt. Iait 1 2 3 4 5 6 7 Weitere 3 Fehleingaben blockieren das Gerät wieder für 60 Minuten. Beachten : Die Wartezeit läuft nur bei eingeschaltetem Gerät ab.

Diebstahlschutz

Mobilfront abnehmen

Als wirksamer Diebstahlschutz kann die Mobilfront (A) vom Gerät entfernt werden.

Hierzu Taste / kurz drücken (Datenträger verbleibt im Gerät). Das Display klappt nach vorn.

Das Mobilteil kann herausgezogen werden.

BEEY 1977.03.2014 A B A B A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A 1977.03.2014

Mobilfront einsetzen

Die Mobilfront in die linke untere Arretierung einsetzen, danach in der rechten unteren Arretierung einrasten. Als nächsten Schritt die Mobilfront nach oben klappen, bis sie in den oberen Arretierungen einrastet.

Die Mobilfront kann auch flach aufgesetzt und festgedrückt werden.

Um die korrekte Funktion sicherzustellen, ist darauf zu achten, dass die Mobilfront an den vier Arretierungspunkten komplett eingerastet ist.

Wird eine neue bzw. die Mobilfront eines anderen Gerätes benutzt, muss zur Aktivierung des Gerätes die Codenummer wie zuvor beschrieben eingegeben werden.

Nach Abklappen des Displays wird der Ton auf eine maximale Lautstärke begrenzt. Nach 20 Sekunden ertönt ein Piepton der auf das abgeklappte Bedienteil hinweist. Danach schaltet sich das Gerät aus.

Hinweis: Die Mobilfront darf aus Sicherheitsgründen während der Fahrt nicht geöffnet bleiben

Beachten : Bitte die Mobilfront nach dem Abnehmen in die mitgelieferte Schutzhülle stecken. Berühren Sie nicht die Metallkontakte an der Mobilfront oder am Radio.

7890_D_6_0.book Seite 8 Montag, 1. Juli 2002 1:19 13

Allgemeine Bedienung

Ein- / Ausschalten

(Power Ein/Aus) drücken.

Weitere Ein-/Ausschaltmöglichkeit: Über die Zündung. Beim Einschalten über die Zündung muss das Gerät zuvor auch über die Zündung abgeschaltet worden sein. Nach Abschalten der Zündung kann das Ausschalten des Gerätes, durch Drücken der Taste (Power Ein/Aus) innerhalb von 3 Sekunden verhindert werden.

Hinweis: Das Gerät kann auch ohne Zündung über die Taste ⏻ (Power Ein/Aus) eingeschaltet werden, schaltet jedoch nach 1 Stunde selbstständig aus.

Lautstärke einstellen

VOL/INFO Regler drehen. Die Lautstärke wird angehoben oder abgesenkt.

Klangmenü aktivieren

SOUND drücken. Das Klangmenü wird aktiviert. Folgende Funktionen können aufgerufen werden: Bas (Bässe), Trb (Höhen), Fad (Fader), Bai (Balance), Fit (Linear-Einstellung), Sub (Subwoofer) und Ldn (Loudness).

Einstellungen der Bässe, Höhen, Fader, Balance und Loudness werden für die Wellenbereiche MW, LW, SW, FM, für Verkehrsfunkdurchsagen, Navigationsansagen, Telefonbetrieb, CD - und CDC/AUX - Betrieb getrennt gespeichert.

Bässe einstellen

SOUND und danach Multifunktionstaste Brücken.

Mit dem SELECT Regler gewünschte Bässe einstellen.

Höhen (Treble) einstellen

SOUND und danach Multifunktionstaste Drücken.

Mit dem SELECT Regler gewünschte Höhen einstellen.

7890_D_6_0.book Seite 9 Montag, 1. Juli 2002 1:19 13

Allgemeine Bedienung

Fader (Überblendregler)

SOUND und danach Multifunktionstaste drücken.

Mit dem SELECT Regler gewünschte Fadereinstellung vornehmen.

Balance einstellen

SOUND und danach Multifunktionstaste Erücken.

Mit dem SELECT Regler gewünschte Balance einstellen.

Linear-Einstellung

SOUND kurz drücken.

Multifunktionstaste kürz drücken - es erscheint Tone fist. Durch erneutes Drücken der Multifunktionstaste Fit werden die Klangeinstellungen der momentan eingestellten Signalquelle (z.B. FM) auf einen Mittelwert eingestellt.

Loudness ein-/ausschalten

SOUND und danach Multifunktionstaste übrücken.

Mit der Multifunktionstaste Lowischen Loudness ein (OH) bzw. Loudness aus (OFF) wählen. In den Wellenbereichen MW, LW, SW ist Loudness abgeschaltet.

Subwoofer- bzw. Centerspeaker Lautstärke einstellen

SOUND und danach Multifunktionstaste drücken.

Mit dem SELECT Regler gewünschte Subwoofer - Lautstärkeeinstellung vornehmen.

9

Navigationsbetrieb

Was ist Navigation?

Unter Navigation (lat. navigare – zur See fahren) versteht man im Allgemeinen die Ortsbestimmung eines Fahrzeugs, die Bestimmung der Richtung und Entfernung des gewünschten Ziels und die Bestimmung und Verfolgung der Route dorthin. Als Navigationshilfen werden u.a. Sterne, markante Punkte, Kompass und Satelliten eingesetzt.

Beim diesem Gerät erfolgt die Ortsbestimmung durch den GPS - Empfänger (GPS = Global Positioning System). Die Bestimmung der Richtung und Entfernung des Ziels erfolgt mit Hilfe einer digitalen Straßenkarte, eines Navigationsrechners und Sensoren. Für Berechnung und Verfolgung der Route wird zusätzlich noch ein Tachometer- und Rückfahrsignal verwendet.

Aus Sicherheitsgründen erfolgt die Zielführung überwiegend als Sprachausgabe mit Unterstützung einer Richtungsanzeige auf dem Display.

Sicherheitshinweise

• Beachten Sie in jedem Falle die Vorschriften der Straßenverkehrsordnung (STVO).
• Verkehrsschilder und örtliche Verkehrsvorschriften sind immer vorrangig zu beachten.
• Die Verkehrsführung ist ausschließlich auf Personenkraltwagen bezogen. Spezielle Fahrempfehlungen und Vorschriften für andere Fahrzeuge (z.B. Nutzfahrzeuge) sind nicht berücksichtigt.
• Zielorteingaben dürfen nur bei stehendem Fahrzeug vorgenommen werden.

Digitalisiertes Gebiet

Auf der mitgelieferten Navigations - CD befindet sich eine digitalisierte Straßenkarte. In dieser Straßenkarte sind die Autobahnen, die Bundes- und Landesstraßen sowie die Kreisstraßen abgelegt. Größere Städte und Gemeinden sind vollständig erfasst. Bei kleineren Städten und Gemeinden sind die Landes- und Kreisstraßen oder Durchgangsstraßen sowie der Ortsmittelpunkt berücksichtigt.

Einbahnstraßen, Fußgängerzonen, Abbiegeverbote und andere Verkehrsregelungen sind weitestgehend berücksichtigt. Aufgrund permanenter Änderungen des Straßennetzes und der Verkehrsregelungen kann es zu Unterschieden zwischen den Daten der Navigations - CD und den örtlichen Gegebenheiten kommen.

Navigationsbetrieb

Allgemeine Hinweise

• Während des Navigations-Betriebs wird weiterhin Radio oder CD gehört.
  Rechts im Display wird die Entfernung bis zur nächsten Ansage und je nach Einstellung unter "Zeitanzeige einstellen" auf Seite 42 die voraussichtliche Ankunftszeit, die aktuelle Uhrzeit oder die Restfahrzeit angezeigt.
• Während der aktiven Zielführung kann durch Drücken von TUNER auf Radiobetrieb geschaltet werden. Durch Drücken der von CD wird auf CD-Betrieb umgeschaltet. Wenn Navigationsansagen erfolgen, wird automatisch das Navigationsmenü eingeblendet.
• Bei der Adresseingabe werden nur solche Buchstaben, Ziffern und Zeichen angezeigt, die eine sinnvolle Eingabe ergeben.
  Die Eingaben werden automatisch vervollständigt. Ein Leerzeichen (z. B. in Bad Abbach) muss durch den Unterstrich eingegeben werden.
  Buchstaben, Ziffern und Zeichen lassen sich über die Multifunktionstasten bis auswählen. Es
  können jeweils die über den einzelnen Multifunktionstasten befindlichen Zeichen durch mehrfaches Drücken der Multifunktionstaste angewählt werden.
  In der weiteren Beschreibung ist jedoch die Auswahl mit Hilfe des SELECT Reglers beschrieben.

• NAVI verlässt das aktuelle Menü und blendet das vorhergehende Menü ein.

• Bei einer Abweichung von der Route wird die Zielführung vom System neu berechnet.

• Zur Wiedergabe der aktuellen Navigationsansage den VOL/INFO Regler drücken.
• Während einer Navigationsansage kann die Lautstärke mit dem VOL/INFO Regler und der Klang durch Drücken der Taste SOUND eingestellt werden (siehe Seite 8).
• Kurzes Drücken des VOL/INFO Reglers ruft während der Zielführung zusätzliche Informationen bzw. bei nicht aktiver Zielführung die aktuelle Position ab. Siehe "Informationen während der Zielführung" auf Seite 31.
• Eine aktuelle Navigationsansage wird durch Drücken des VOL/INFO Reglers unterbrochen.
• VOL/INFO Regler während einer Navigationsansage länger als 2 Sekunden gedrückt halten, schaltet die Navigationsansage ab und die Zielführung erfolgt nur mittels Displayanzeigen. Kurzes Drücken des VOL/INFO Reglers schaltet die Navigationsansagen wieder ein.
• Die Scrollmarken und dessen eine Auswahlliste an, in der mit dem SELECT Regler geblättert werden kann. Es kann durch Drücken des SELECT Reglers jeweils der in großen Buchstaben dargestellte Listeneintrag ausgewählt werden.

7890_D_6_0.book Seite 12 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

Navigation auswählen

NAVI drücken.

NAVIGATION WIRD AKTIVIERT! BITTE STVO BEACHTEN

Nach dieser Anzeige erscheint das Navigations-Grund-Menü.

Hinweis: Beim erstmaligen Starten des Navigations - Betriebs muss die Navigations - CD geladen werden. Falls die Kalibrierung des Navigationssystems noch nicht abgeschlossen ist, wird zur Kalibrierungsfahrt aufgefordert (siehe Einbauanleitung). Für den Navigations - Betrieb ist eine Navigations - CD mit den Daten des Ziellandes notwendig. Wird eine Routenberechnung gestartet, muss die Navigations - CD eingelegt werden. Während der Berechnung blinkt im Display der Schriftzug CD. Ist die Berechnung abgeschlossen, erlischt der Schriftzug CD, die Navigations - CD kann entnommen und eine Audio - CD eingelegt werden. Bei der Eingabe von Fernzielen ist es sinnvoll, mit dem Losfahren zu warten, bis der Schriftzug CD verschwindet.

Navigations-Grund-Menü

Auswahl von

ADRESSEINGADE,

ZIELSPEICHER,

SONDERZIELE,

LETZTE ZIELE,

durch Drehen, Bestätigung mittels Drücken des SELECT Reglers.

• ADRESSEINGABE
Führt zum Eingabemenü für die Zieladresse.
Siehe "Adresseingabe" auf Seite 13.
• ZIELSPEICHER
Beinhaltet Ziele, die vorher gespeichert wurden.
Siehe "Zielspeicher" auf Seite 34.
- SONDERZIELE
Menü für die Auswahl örtlicher oder überregionaler Sonderziele sowie Sonderziele in der Umgebung. Sonderziele sind z. B. Tankstellen, Flughäfen oder Krankenhäuser. Siehe "Sonderziele" auf Seite 34.

12

7890 D 6 0.book Seite 13 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

• LETZTE ZIELE

Es wird eine Liste der 50 zuletzt angefahrenen Ziele angezeigt. Mit dem SELECT Regler kann das gewünschte Ziel ausgewählt werden. Vor Bestätigung mit dem SELECT Regler können durch Drücken des VOL/INFO Reglers Zielinformationen abgerufen werden. Zwischenziele werden nicht als letztes Ziel abgespeichert.

Adresseingabe

Im Navigations-Grund-Menü mit dem SELECT Regler ADRESSEINGABE auswählen und durch Drücken bestätigen.

Land auswählen

Falls Ihr Ziel in einem anderen Land liegt, DEUTSCHLAND mit dem SELECT Regler anwählen und durch Drücken bestätigen.

Das Land mit dem SELECT Regler auswählen und durch Drücken bestätigen.

Hinweis: Wir empfehlen, bei der Auswahl eines Fernzieles eine Zwischenziel (Seite 23) auf halber Strecke zu wählen.

13

7890 D 6 0.book Seite 14 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

Zielort eingeben

Der zuletzt eingegebene Ort wird angezeigt.

Wenn Sie ein Ziel im angezeigten Ort eingeben wollen, können Sie sofort STRASSE oder ZENTRUM anwählen.

Falls Ihr Ziel in einem anderen Ort liegt, den Ort mit dem SELECT Regler anwählen und durch Drücken bestätigen.

Nacheinander die Buchstaben durch Drehen des SELECT Reglers anwählen und durch Drücken bestätigen. Der angewählte Buchstabe wird rechts vergrößert angezeigt.

Mit der Multifunktionstaste wird der zuletzt bestätigte Buchstabe gelöscht.

Die komplette Eingabe wird durch Drücken der Multifunktionstaste länger als 2 Sekunden gelöscht.

Bereits eingegebene Buchstaben werden invers dargestellt. Als Unterstützung wird jeweils der der bisherigen Eingabe am nächsten kommende Ortsname angezeigt. Das Gerät bietet nur noch die möglichen Buchstaben zur Auswahl an. Sind keine anderen Eingabemöglichkeiten mehr vorhanden, ergänzt das Gerät den Ortsnamen automatisch.

Zur Übernahme der Eingabe den SELECT Regler länger als 2 Sekunden gedrückt halten oder den kleinen Haken inwählen und den SELECT Regler kurz drücken.

Wurde zuvor der komplette Ortsname eingegeben bzw. automatisch ergänzt, wird entweder zur Ortsunterscheidungsliste oder zur Straßen- bzw. Zentrumseingabe weitergeschaltet. Sind im eingegebenen Ort keine Straßen oder nur das Zentrum anwählbar, wird direkt zum Routenmenü weitergeschaltet.

Wurde eine unvollständige Ortseingabe bestätigt, wird die Ortsauswahlliste angezeigt.

7890 D 6 0.book Seite 15 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

FRANKESHOFEN

FRANKFURT 9M MAIN

FRANKFURT (ODER)

Der der Eingabe am nächsten kommende Ort erscheint in großen Buchstaben in der Ortsauswahlliste.

Die Scrollmarken deuteten an, dass weitere Orte in alphabetischer Reihenfolge ausgewählt werden können.

Auswählen durch Drehen, bestätigen durch Drücken des SELECT Reglers. (Siehe "Allgemeine Hinweise" auf Seite 11.)

Bei eindeutiger Eingabe wird zur Straßen- bzw. Zentrumseingabe weitergeschaltet. Sind im eingegebenen Ort keine Straßen oder nur das Zentrum anwählbar, wird direkt zum Routenmenü weitergeschaltet.

Bei nicht eindeutiger Auswahl wird die Ortsunterscheidungsliste angezeigt.

FRANKESHOFEN

FRANKFURT AM MAIN

FRANKFURT (ODER)

Gewünschten Ort mit dem SELECT Regler auswählen und durch Drücken bestätigen.

Es wird zur Straßen- bzw. Zentrumseingabe weitergeschaltet. Sind im eingegebenen Ort keine Straßen oder nur das Zentrum anwählbar, wird direkt zum Routenmenü weitergeschaltet.

Zielort über Postleitzahl auswählen

Der Zielort kann auch über die Postleitzahl des Ortes ausgewählt werden.

ZENTRUM

POSTLEITZAHL

DEUTSCHLAND

Um die Postleitzahl des Zielortes POSTLEITZAHL durch Drehen des SELECT Reglers auswählen und durch Drücken die Auswahl bestätigen.

POSTLEITZAHL

[Non-Text]

... 0123456789.....

Mit dem SELECT Regler die Posleitzahl des Zielorts eingeben und durch Drücken länger als 2 Sekunden die Eingabe bestätigen. Zur Bestätigung kann auch der kleinen Haken √ angewählt und der SELECT Regler kurz gedrückt werden.

AUERBACH

ITTERSBACH

Es wird nun entweder der zur Posleitzahl gehörende Ort oder falls mehrere Orte der Postleitzahl zugeordnet sind eine Liste mit diesen Orten angezeigt.

7890 D 6 0.book Seite 16 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

Den gewünschten Ort mit dem SELECT Regler auswählen und durch Drücken bestätigen. Sind mehr als 20 Orte der gleichen Postleitzahl zugeordnet, wird an Stelle der zuvor beschriebenen Liste ein Ortseingabe Menü angezeigt. Der Ortsnamen muss dann wie unter "Zielort eingeben" auf Seite 14 beschrieben eingegeben werden.

Es wird zur Straßen- bzw. Zentrumseingabe weitergeschaltet. Sind im ausgewählten Ort keine Straßen oder nur das Zentrum anwählbar, wird direkt zum Routenmenü weitergeschaltet.

Straße des Zielorts eingeben

Mit dem SELECT Regler STRASSE auswählen und durch Drücken bestätigen.

Nacheinander die Buchstaben durch Drehen des SELECT Reglers anwählen und durch Drücken bestätigen. Der ausgewählte Buchstabe wird rechts vergrößert angezeigt.

Mit der Multifunktionstaste wird der zuletzt bestätigte Buchstabe gelöscht.

16

Die komplette Eingabe wird durch Drücken der Multifunktionstaste länger als 2 Sekunden gelöscht.

Bereits eingegebene Buchstaben werden invers dargestellt. Als Unterstützung wird jeweils die der bisherigen Eingabe am nächsten kommende Straße angezeigt. Das Gerät bietet nur noch die möglichen Buchstaben zur Auswahl an.

Sind keine anderen Eingabemöglichkeiten mehr vorhanden, ergänzt das Gerät den Straßennamen.

Zur Übernahme der Eingabe den SELECT Regler länger als 2 Sekunden gedrückt halten oder den kleinen Haken erwählen und den SELECT Regler kurz drücken. Wurde zuvor der komplette Straßenname eingegeben bzw. automatisch ergänzt, wird entweder zur Straßenunterscheidungsliste oder zum Routenmenü weitergeschaltet.

Wurde eine unvollständige Straßeneingabe bestätigt, wird die Straßenliste angezeigt.

Die der Eingabe am nächsten kommende Straße erscheint in großen Buchstaben in der Straßenauswahlliste.

7890 D 6 0.book Seite 17 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

Die Scrollmarken deuteten an, dass weitere Straßen in alphabetischer Reihenfolge ausgewählt werden können. Straße durch Drehen des SELECT Reglers auswählen und durch Drücken bestätigen.

Bei eindeutiger Auswahl wird zum Routenmenü weitergeschaltet. Bei nicht eindeutiger Auswahl wird die Straßenunterscheidungsliste angezeigt.

Gewünschten Ortsteil mit dem SELECT Regler auswählen und durch Drücken bestätigen. Es wird zum Routenmenü weitergeschaltet.

Zentrum des Zielortes eingeben

Mit dem SELECT Regler ZENTRUM auswählen und durch Drücken bestätigen. Hat der zuvor gewählte Ort nur ein Zentrum, wird sofort zum Routenmenü weitergeschaltet. Ist die Zahl der Zentren unter 10, wird die Zentrumsliste angezeigt.

Zentrum durch Drehen des SELECT Reglers auswählen und durch Drücken bestätigen.

Ist die Zahl der Zentren über 9, wird zur Zentrumseingabe weitergeschaltet.

Nacheinander die Buchstaben durch Drehen des SELECT Reglers anwählen und durch Drücken bestätigen. Der ausgewählte Buchstabe wird rechts vergrößert angezeigt.

7890 D 6 0.book Seite 18 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

Mit der Multifunktionstaste wird der zuletzt bestätigte Buchstabe gelöscht.

Die komplette Eingabe wird durch Drücken der Multifunktionstaste länger als 2 Sekunden gelöscht.

Bereits eingegebene Buchstaben werden invers dargestellt. Als Unterstützung wird jeweils das der bisherigen Eingabe am nächsten kommende Zentrum angezeigt. Das Gerät bietet nur noch die möglichen Buchstaben zur Auswahl an. Sind keine anderen Eingabemöglichkeiten mehr vorhanden, ergänzt das Gerät den Namen des Zentrums.

Zur Übernahme der Eingabe den SELECT Regler länger als 2 Sekunden gedrückt halten oder den kleinen Haken inwählen und den SELECT Regler kurz drücken.

Wurde zuvor der komplette Zentrumsnamen eingegeben bzw. automatisch ergänzt, wird zum Routenmenü weitergeschaltet. Bei nicht eindeutiger Auswahl wird in die Zentrumliste weitergeschaltet.

Das der Eingabe am nächsten kommende Zentrum erscheint in großen Buchstaben in der Zentrumsliste

Die Scrollmarke deutet an, dass weitere Zentren in alphabetischer Reihenfolge ausgewählt werden können.

Zentrum durch Drehen des SELECT Reglers auswählen und durch Drücken bestätigen.

Es wird zum Routenmenü weitergeschaltet.

Hinweis: Durch Drücken des SELECT Reglers länger als 2 Sekunden, ohne vorher einen Buchstaben ausgewählt zu haben, erscheint sofort die Liste der möglichen Ortszentren.

18

7890 D 6 0.book Seite 19 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

Routen Menü

Auswahl von

ZIEL SPEICHERN.

START-SCHNELLE, (START-KURZE

bzw. START-DYN. R.)

HAUSNUMMER,

KREUZUNG

ROUTENVORGABE

durch Drehen, Bestätigung mittels Drücken des SELECT Reglers.

• ZIEL SPEICHERN Führt zum Lingabemenü für den Zielspeicher (Seite 21).
- START-SCHNELLE, START-KURZE bzw. START-DYN. R. Startet die Zielführung. Gleichzeitig erfolgt ein Hinweis auf die momentan eingestellte Routenoption (-KURZE für kurze Route, -SCHNELLE für schnelle Route und -DYN. R. für dynamische Route)
- HAUSNUMMER Hier kann die Hausnummer in der angegebenen Zielstraße eingegeben werden. Diese Funktion ist nur vorhanden, wenn diese Information auf der Navigations - CD hinterlegt ist.

- KREUZUNG

Hier kann eine kreuzende Straße als Zielpunkt definiert werden.

Diese Funktion ist nur vorhanden, wenn diese Information auf der Navigations - CD hinterlegt ist.

- ROUTENVORGABEN

Hier können Vorgaben wie Schnelle Route, Kurze Route, Dynamische Route, Autobahn, Fähren und Maut gewählt werden.

Hausnummer der Zielstraße eingeben

Im Routenmenü mit dem SELECT Regler HAUSNUMMER auswählen und durch Drücken bestätigen.

Mit dem SELECT Regler die Hausnummer der Zielstraße eingeben und durch Drücken länger als 2 Sekunden die Eingabe bestätigen. Zur Bestätigung kann auch der kleinen Haken üngewählt und der SELECT Regler kurz gedrückt werden.

Systembedingt erfolgt die Zielführung nur in den Bereich der eingegebenen Hausnummer.

7890_D_6_0.book Seite 20 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

Die Auswahl START- startet die Zielführung.

Die Auswahl ZIEL SPEICHERN führt zum Sprung in das Zielspeichermenü.

Die Auswahl ROUTENUORGABEN ermöglicht die Wahl der Routenvorgaben.

Durch Drehen des SELECT Regler auswählen und durch Drücken des Drehreglers die Auswahl bestätigen.

Kreuzung der Zielstraße auswählen

Im Routenmenü mit dem SELECT Regler KREUZUNG auswählen und durch Drücken bestätigen.

BRÜCKHOFSTRASSE FISCHERFELDSTRASSE

Kreuzung der Zielstraße durch Drehen des SELECT Reglers auswählen und durch Drücken bestätigen.

Die Auswahl START - startet die Zielführung.

Die Auswahl ZIEL SPEICHERN führt zum Sprung in das Zielspeichermenü.

Die Auswahl ROUTENUORGABEN ermöglicht die Wahl der Routenvorgaben.

Durch Drehen des SELECT Reglers auswählen und durch Drücken des Drehreglers die Auswahl bestätigen.

Routenvorgaben einstellen

Im Routenmenü mit dem SELECT Regler ROUTENUORGÄBEN auswählen und durch Drücken bestätigen.

• SCHNELLE ROUTE

Diese Auswahl berechnet eine möglichst kurze Reisezeit.

- KURZE ROUTE

Diese Auswahl berechnet eine möglichst kurze Fahrtstrecke.

Hinweis: In größeren Städten bzw. Ballungsräumen ist oft die Einstellung „KURZE ROUTE“ empfehlenswert.

• DYNAM. ROUTE

Mit dynamischer Zielführung wird die Route unter Berücksichtigung aktueller Verkehrsmeldungen berechnet.

Hinweis: Ist nur anwählbar wenn TMC eingeschaltet wurde bzw. eingeschaltet ist. Siehe "TMC ein/ausschalten" auf Seite 52. Bei aktivierter dynamischer Zielführung werden die Routen mit der Routenvorgabe „Schnelle Route“ berechnet.

Navigationsbetrieb

Weitere Informationen unter "Dynamische Navigation mit TMC" auf Seite 28.

• EINSCHRANKUNGEN

Gibt Wahlmöglichkeiten, um Autobahnen, Fähren oder Mautstraßen auszuklammern.

Auswahl durch Drehen, ändern der Einstellungen durch Drücken des SELECT Reglers.

Drücken länger als 2 Sekunden übernimmt alle Einstellungen und verlässt das Menü.

Hinweis: Routen ohne Autobahn können nur im Nahbereich (bis ca. 200 km) berechnet werden.

Eingegebenes Ziel im Zielspeicher ablegen

Das Ablegen eines Ziels im Zielspeicher ist für die Zielführung nicht zwingend notwendig. Es erspart die wiederholte manuelle Eingabe, falls das Ziel zu einem späteren Zeitpunkt nochmals angefahren werden soll.

Im Routen - Menü ZIEL SPEICHERN anwählen und durch Drücken des SELECT Reglers bestätigen.

Für das eingegebene Ziel kann ein frei wählbarer und 14 Zeichen langer Name vergeben werden, der dann automatisch nach Druck länger als 2 Sekunden mit dem SELECT Regler im Zielspeicher abgelegt wird. Siehe "Zielspeicher" auf Seite 34.

Zur Speicherung kann auch der kleine Haken angewählt und der SELECT Regler kurz gedrückt werden.

Soll kein frei wählbarer Name eingegeben werden, den SELECT Regler länger als 2 Sekunden gedrückt halten und die zuvor eingegebene Adresse wird im Zielspeicher abgelegt.

Das zuletzt eingegebene Ziel kann an beliebiger Stelle durch Drehen mit dem SELECT Regler einsortiert werden. Durch kurzes Drücken des SELECT Reglers wird die Speicherposition bestätigt.

Es lassen sich insgesamt 50 Ziele speichern.

7890 D 6 0.book Seite 22 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

Zur endgültigen Speicherung im Zielspeicher muss nun entweder die Zielführung gestartet, oder durch die Anwahl von NEUES ZIEL zur erneuten Zieleingabe geschaltet werden.

Löschen von gespeicherten Zielen Zielspeicher anwählen (siehe Seite 3

Das zu löschende Ziel mit dem SELECT Regler auswählen und die Multifunktionstaste Rücken.

Zielspeicher voll

Erfolgt, wenn der Zielspeicher voll ist. Zwischen LÖSCHEN (Sprung zum Zielspeicher, um ein Ziel zu löschen) und ZURÖCK (Abbruch der Speicherung) auswählen.

22

Berechnung der Zielführung

Die Durchsage „Die Route wird berechnet“ kündigt die Streckenberechnung an, die einige Sekunden dauern kann. Nach der ersten Ansage zur Zielführung blinkt im Display der Schriftzug CD solange, bis die Route komplett berechnet ist. Bei der Eingabe eines Fernziels ist es sinnvoll, mit dem Losfahren zu warten bis CD nicht mehr blinkt.

Zielführung neu berechnen.

Wird der aktuellen Zielführung durch Sperrung, Umleitung, unbeabsichtigtes Falschfahren oder Nichtbeachten der Fahrempfehlung nicht gefolgt, errechnet das System sofort eine neue Zielführung. Während dieser Neuberechnung wird NEW ROUTE angezeigt.

7890 D 6 0.book Seite 23 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

Zwischenziel

Zwischenstop bietet die Möglichkeit, innerhalb der aktiven Zielführung ein Zwischenziel einzugeben.

Zwischenziel eingeben

Mit dem SELECT Regler eine Auswahl treffen und durch Drücken bestätigen.

• ZIELSPEICHER

(siehe Seite 34) Zwischenziel aus dem Zielspeicher wählen.

• ADRESSE INGABE (siehe Seite 13) ermöglicht die Eingabe eines Zwischenziels mit der genauen Angabe der Adresse.
• SONDERZIELE (siehe Seite 34) ermöglicht die Auswahl von Sonderzielen als Zwischenziele über UMGEBUNG, ZIELNAHE und ORT/LAND; dies sind z.B. Tankstellen oder Flughäfen.

Zielführung zum Zwischenstop starten

Zum Starten der Zielführung zum Zwischenziel den SELECT Regler drücken.

Die Route wird berechnet und die Zielführung beginnt.

Hinweis: Während der Zielführung zu einem Zwischenziel wird ers dargestellt.

7890 D. 6. 0.book Seite 24 Montag, 1. Juli 2002 1:19 13 Navigationsbetrieb Zwischenziel löschen Hauptstrasse 5.0 KM 10:23 Multifunktionstaste drücken. ZWISCHENZIEL LÖSCHEN? ZUROCK = NBU Zum Löschen des Zwischenziels den SELECT Regler innerhalb von 8 Sekunden drücken. Zwischenziel erreicht ZWISCHENZIEL ERREICHT Nach der Meldung ZWISCHENZIEL ERREICHT, wird die Zielführung zum eigentlichen Ziel automatisch gestartet. Stau - Funktion Diese Funktion gestattet es, ab der nächsten Abzweigung voraus liegende Routenabschnitte zu sperren und eine Umgehungsroute zu berechnen, wenn ein Stau oder eine Straßensperrung unmittelbar voraus liegen. Staulänge eingeben Hauptstrasse 5.0 KM 10:23 Multifunktionstaste drücken. ZU SPERRENDER ABSCHNITT 0.6 KM Mit dem SELECT Regler die Staulänge einstellen und durch Drücken bestätigen. Hauptstrasse 5.0 KM 10:23 Im Display erscheint riders dargestellt und die Route wird neu berechnet. 24

24

7890 D. 6. 0.book Seite 25 Montag, 1. Juli 2002 1:19 13 Navigationsbetrieb Sperrung löschen HAUPTSTRASSE 5.0 KM 10*23 Multifunktionstaste drücken. SPERRUNG LÖSCHEN? ZUROCK = NAU Zum Löschen einer Sperrung den SELECT Regler innerhalb von 8 Sekunden drücken. Zielführung abbrechen NAVI drücken. ZIELFOHRUNG ABBRECHEN = OK ZUROCK = NAU Die Zielführung wird abgebrochen, wenn der SELECT Regler innerhalb von 8 Sekunden gedrückt wird. Ansonsten wird mit der Zielführung fortgefahren. 25

7890_D_6_0.book Seite 26 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

Erläuterungen zur Zielführung

Nach Eingabe des Ziels (Adresse) berechnet das System die Route und meldet über eine Ansage: „Es kann losgehen“.

Die Fahrempfehlungen werden durch Ansagen und Anzeigen im Display an Sie weitergegeben.

Durch Drücken des VOL/INFO Reglers kann die aktuelle Fahrempfehlung noch einmal abgehört werden.

Durch Drücken des SELECT Reglers kann bei nicht eindeutiger Streckenführung, z.B. bei einer Kreuzung ohne Angabe einer Richtungsänderung, die zu fahrende Richtung angezeigt werden.

Bitte dem Richtungspfeil dann in die angegebene Richtung folgen.

Die Anzeige erfolgt für 8 Sekunden nach Drücken des SELECT Reglers.

Unfallgefahr!

Sollte eine Fahrempfehlung im Wiederspruch zur gültigen Straßenverkehrsordnung (StVO) stehen, so gilt immer die StVO!

Zur Verdeutlichung einige ausgewählte Beispiele möglicher Fahrempfehlungen:

- „Wenn möglich, bitte wenden“.

Sie befinden sich in falscher Fahrtrichtung und sollten bei nächster Möglichkeit wenden.

- „Bitte nach 300 Metern rechts abbiegen“.

Der Markierungspfeil ▶ zeigt auf die Straße, in die als nächstes abgebogen werden soll.

Der Fortschrittsbalken rechts visualisiert die Entfernung und der schwarze Anteil nimmt immer mehr ab, je näher Sie der Kreuzung kommen.

7890 D 6 0.book Seite 27 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

- „Bitte der Straße folgen“.

Diese Anzeige sagt Ihnen, dass Sie dem Straßenverlauf folgen sollen.

- „Demnächst links abbiegen“ oder „Bitte links einordnen“.

Diese Empfehlung kommt vorbereitend auf einen demnächst stattfindenden Abbiegevorgang. „Links einordnen“ bedeutet aber nicht, dass Sie sofort auf die Linksabbiegerspur wechseln müssen!

Hinweis: Es werden an Kreuzungen und Kreisverkehren nur die Straßenstummel angezeigt, an denen vorbeigefahren wird.

- „Bitte den Kreisverkehr an der dritten Ausfahrt rechts verlassen“.

Diese Anzeige zeigt Ihnen, welche Ausfahrt (mit Pfeil gekennzeichnet) Sie im Kreisverkehr benutzen müssen.

• „Jetzt geradeaus fahren“.

An dieser Stelle müssen Sie geradeaus fahren.

- „Bitte den Richtungspfeilen folgen“.

Diese Anzeige sagt Ihnen, dass Sie sich auf einer nicht digitalisierten Straße befinden (z. B. Parkplatz, Garage, Parkhaus), die nicht Bestandteil der digitalen Straßenkarte ist. Der Pfeil zeigt die Luftlinienrichtung zum Ziel an.

7890 D 6 0.book Seite 28 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

• „Nach 2 Kilometern rechts fahren“.

Rechts fahren bedeutet, dass sich die Straße teilt und man der entsprechenden Fahrtrichtung folgen soll.

• „Sie haben Ihr Ziel erreicht“.

Das eingegebene Ziel ist erreicht und die Zielführung zu Ende.

Dynamische Navigation mit TMC

Hinweis: Dynamische Zielführung ist nicht in allen Ländern möglich.

Zur Verwendung der dynamischen Navigation bzw. der im folgenden beschriebenen Funktionen, muss wie unter "TMC ein-/ausschalten" auf Seite 52 beschrieben TMC eingeschaltet werden. Durch die eventuelle Routenneberechnung bei aktiver dynamischer Zielführung kann es vorkommen, dass das Navigationssystem die Navigations-CD anfordert (wenn die Navigations-CD nicht eingelegt ist).

Was ist dynamische Zielführung?

Mit dynamischer Zielführung wird die Route unter Berücksichtigung aktueller Verkehrsmeldungen berechnet.

Die Verkehrsmeldungen werden von einem TMC Rundfunksender zusätzlich zum Radioprogramm ausgestrahlt und vom Navigationssystem empfangen und ausgewertet. Der Empfang der Verkehrsmeldungen ist gebührenfrei.

Hinweis: Da die Verkehrsmeldungen von Rundfunksendern gesendet werden, können wir für Vollständigkeit und Korrektheit der Meldungen keine Gewähr übernehmen.

Navigationsbetrieb

Dynamische Zielführung

Im Routen - Menü kann durch Anwahl von START-DYN. R. die dynamische Zielführung gestartet werden.

Ist die dynamische Zielführung aktiviert, wird ständig geprüft ob relevante Meldungen für die eingestellte Route vorliegen. Die Berechnung der Route erfolgt nun unter Berücksichtigung aktueller Verkehrsmeldungen mit der Option „Schnelle Route“. Wird bei der Überprüfung festgestellt, dass eine Verkehrsmeldung für die Zielführung von Bedeutung ist, so wird vom Gerät automatisch eine neue Route zum Ziel berechnet. Im Display wird NEU ROUTE angezeigt. Außerdem erfolgt die Sprachausgabe „Die Route wird aufgrund aktueller Verkehrsmeldungen neu berechnet“. Im Display erscheint invers dargestellt.

Hinweis: Kann kein TMC Sender gefunden werden, erfolgt die Anzeige ZUR ZEIT IST KEIN TMC EMPFANG MOGLICH. Es wird nach kurzer Zeit zum Zielführungssdisplay zurückgeschaltet. Auch wenn 10 Minuten keine TMC Sender empfangen wurden, wird ZUR ZEIT IST KEIN TMC EMPFANG MOGLICH angezeigt und ein kurzer Signalton ertönt.

Ihr Navigationssystem kann bei eingestelltem bzw. nicht eingestelltem TMC Sender TMC Informationen empfangen. Jedoch empfehlen wir, um den optimalen Empfang von TMC Informationen zu gewährleisten, einen TMC Sender einzustellen. Sie erkennen einen eingestellten TMC Sender wäh-

rend des Rundfunkbetriebs (FM) am Kürzel TMC. Siehe "Anzeige für TMC Sender" auf Seite 53.

Verkehrsinformationen anzeigen

Aktuelle Verkehrsmeldungen können im Klartext dargestellt werden. Für das Abrufen von aktuellen Verkehrsinformationen gibt es mehrere Möglichkeiten.

Verkehrsinformationen können über die Multifunktionstaste und in Zielführungsdisplay und bei nicht aktiver Zielführung im Informationsmenü durch die Multifunktionstaste angerufen werden.

Zielführungsdisplay:

Durch Drücken der Multifunktionstaste wird eine Liste aller im Moment verfügbaren aktuellen Verkehrsinformationen angezeigt.

Durch Drücken der Multifunktionstaste 📋d die Liste der für die berechnete Route relevanten aktuellen Verkehrsinformationen angezeigt.

Hinweis: Sind keine aktuellen Verkehrsinformationen verfügbar wird ES WURDEN KEINE VERKEHRS NACHRICHTEN EMPFANGEN angezeigt.

7890 D 6 0.book Seite 30 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

Informationsmenü:

Das Informationsmenü kann, bei nicht aktiver Ziellführung, durch Drücken des VOL/INFO Reglers aufgerufen werden.

Multifunktionstaste 🚠 drücken.

Eine Liste der momentan verfügbaren aktuellen Verkehrsinformationen wird angezeigt.

In der Liste der aktuellen Verkehrsinformationen können zu den einzelnen Meldungen noch detaillierte Informationen abgerufen werden.

Die Scrollmarken am rechten Rand des Displays deuten an, dass weitere Verkehrsinformationen ausgewählt werden können.

Auswählen durch Drehen, bestätigen durch Drücken des SELECT Reglers.

Nach Bestätigung der gewünschten Verkehrsinformation, wird die Information vollständig angezeigt. Eine typische Verkehrsmeldung setzt sich wie folgt zusammen.

• einer Autobahn- bzw. Bundesstraßennummer
• eine grobe Richtungsangabe
• eine detaillierte Orts- und Richtungsangabe
  • dem Ereignis
• falls bekannt die Ursache

A? As Othmarschen -

As Heinfeld
12 Km stockender Verkehr

Sind Scrollmarken am rechten Rand des Displays zu sehen, werden mehr als 3 Zeilen für die Anzeige der Verkehrsinformation benutzt.

Durch Drücken von NAVI wird zur Liste der aktuellen Verkehrsinformationen zurückgeschaltet.

7890 D 6 0.book Seite 31 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

Informationen während der Zielführung

VOL/INFO Regler drücken.

Es werden das Ziel, die Entfernung dorthin und die voraussichtliche Ankunftszeit angezeigt.

Ist ein Zwischenziel definiert, werden das Zwischenziel, die Entfernung dorthin und die voraussichtliche Ankunftszeit angezeigt. Mit der Multifunktionstaste Fohn das Hauptziel angezeigt werden.

Der Rücksprung zur Zielführung erfolgt durch erneutes Drücken des VOL/INFO Reglers oder nach 8 Sekunden ohne Bedienung.

Fahrtdauer und gefahrene Kilometer abrufen VOL/INFO Regler drücken.

Es wird die Fahrtdauer, die gefahrenen Kilometer und die Durchschnittsgeschwindigkeit angezeigt.

Bei nicht aktiver Navigation werden die Werte der letzten Fahrt angezeigt.

Durch Drücken des SELECT Reglers länger 2 Sekunden können die Werte auf Null zurückgesetzt werden.

Durch Drücken der von NAVI wird bei aktiver Navigation zum Zielführungsdisplay zurückgekehrt. Bei nicht aktiver Navigation wird wieder das Informationsmenü angezeigt.

7890 D 6 0.book Seite 32 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

Einstellungen anzeigen

Während der Zielführung VOL/INFO Regler drücken. Multifunktionstaste MOD drücken.

Die Einstellungen werden in einer Liste angezeigt.

Durch Drehen des SELECT Reglers kann in der Liste geblättert werden.

Nach 8 Sekunden erfolgt ein Rücksprung zur Zielführungsanzeige.

Aktuelle Uhrzeit abrufen

Während der Zielführung VOL/INFO Regler drücken.

Multifunktionstaste 📊 drücken.

UHRZEIT 12:31

Die aktuelle Uhrzeit wird angezeigt. Nach 8 Sekunden erfolgt ein Rücksprung zur Zielführungsanzeige.

Aktuelle Position abrufen

Während der Zielführung kann die augenblickliche Position abgerufen werden.

Multifunktionstaste drücken.

Es wird die augenblickliche Position mit Straßenname (sofern vorhanden), Längen- und Breitengrad, Höhe über dem Meeresspiegel und die Anzahl der empfangenen Satelliten eingebendet.

Durch Drücken des SELECT Reglers wird zum Zielführungsdisplay zurückgekehrt.

32

7890 D 6 0.book Seite 33 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

Bei nicht aktiver Zielführung durch Drücken des VOL/INFO Reglers das Informationsmenü aufrufen.

Es wird die augenblickliche Position mit Straßenname (sofern vorhanden), Längen- und Breitengrad, Höhe über dem Meeresspiegel und die Anzahl der empfangenen Satelliten eingebendet.

Durch Drücken des SELECT Reglers bzw. NAVI wird zum Informationsmenü zurückgekehrt.

Straßenliste abrufen

Während der Ziellführung kann die geplante Routenliste abgerufen werden.

Die aktuelle Straße und die Straßennamen bis zum Ziel werden angezeigt. In der Routenliste kann durch Drehen des SELECT Reglers geblättert werden.

Durch Drücken des SELECT Reglers wird zum Zielführungsdisplay zurückgekehrt.

Hinweis: Nach der Eingabe des Ziels dauert es kurze Zeit, bis die Routenliste aufgebaut ist. Befindet sich das Fahrzeug zum Zeitpunkt der Zieleingabe im „Off Road“ Bereich, kann bis zum Erreichen einer gespeicherten Straße keine Routenliste aufgebaut werden.

7890 D 6 0.book Seite 34 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

Zielspeicher

Mit dem SELECT Regler ZIELSPEICHER im Navigations - Grund - Menü auswählen und durch Drücken bestätigen.

Der Zielspeicher beinhaltet persönlich abgelegte Ziele. Einmal abgelegt, entfällt so die manuelle Eingabe des Ziels.

Das Ziel mit dem SELECT Regler auswählen und durch Drücken bestätigen.

Danach die Zielführung starten.

Sonderziele

Menü für die Auswahl von Sonderzielen aus einer vorgegebenen Liste. Sonderziele sind z. B. Tankstellen, Flughäfen oder Krankenhäuser.

Mit dem SELECT Regler SONDERZIELE im Navigations - Grund - Menü auswählen und durch Drücken bestätigen.

Mit dem SELECT Regler eine Auswahl treffen und bestätigen.

- Sonderziele UMGEBUNG / ZIELNAHE Es können Sonderziele aus der aktuellen Umgebung des Fahrzeuges bzw. Sonderziele in Zielnähe ausgewählt werden.

Mit dem SELECT Regler eine Kategorie auswählen und durch Drücken bestätigen.

7890 D 6 0.book Seite 35 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

FRANKFURT AN M 3,1 KM+ FFM.-OST (AS) ▼ 3,1 KM+

In Abhängigkeit von der Entfernung werden Ziele aufgelistet. Die Kilometerangaben entsprechen der direkten Entfernung (Luftlinie) zwischen dem Sonderziel und dem aktuellen Standort.

Die Pfeile hinter den Entfernungsangaben deuten die Luftlinienrichtung zum entsprechenden Sonderziel an (z.B. *Sonderziel liegt in Fahrtrichtung, Sonderziel liegt entgegen der Fahrtrichtung).

Gewünschtes Ziel mit dem SELECT Regler auswählen. Durch Drücken des VOL/INFO Reglers werden Informationen über das gewählte Ziel aufgelistet (z.B. ein Krankenhaus).

KRANKENHAUS SANKT TRUTPERT 75179 PFORZHEIM TEL.: <49>-7231-30

Mit dem SELECT Regler die Auswahl bestätigen. Es erfolgt ein Sprung zum Routenmenü.

- Sonderziele ORT / LAND

Es können Sonderziele der auf der Navigations CD enthaltenen Zielländer frei gewählt werden.

Mit dem SELECT Regler zwischen DEUTSCHLAND (siehe Seite 13), ORT und LANDESWEIT auswählen und durch Drücken bestätigen.

Auswahl ORT

Es können Sonderziele in einem einzugebenden Ort angewählt werden.

Mit dem SELECT Regler den Ortsnamen eingeben und durch Drücken bestätigen.

Danach eingegebenen Ort aus Ortsauswahlliste mit dem SELECT Regler auswählen und nochmals durch Drücken bestätigen.

7890 D. 6. 0.book Seite 36 Montag, 1. Juli 2002 1:19 13 Navigationsbetrieb Autobahn-KNOTE AUTOBAHN SERVICE Es werden die Sonderziele des ausgewählten Ortes angezeigt. Mit dem SELECT Regler eine Kategorie auswählen und durch Drücken bestätigen. Es wird eine Liste mit Sonderzielen angezeigt oder bei mehr als 9 Listeneinträgen zur Texteingabe aufgefordert AutobahnKNOTEN: ....EF....B....0....Z ....K Sonderziel eingeben und bestätigen. In der erscheinenden Liste das Sonderziel durch Drücken des SELECT Reglers bestätigen. Es erfolgt ein Sprung zum Routenmenü. Hinweis: Durch Drücken des SELECT Reglers länger als 2 Sekunden, ohne vorher einen Buchstaben ausgewählt zu haben, erscheint sofort die Liste der möglichen Sonderziele. Auswahl LANDESWEIT AUTOBAHN-KNOTE AUTOVERMIETUNG Mit dem SELECT Regler eine Kategorie auswählen und durch Drücken bestätigen. Es wird eine Liste mit Sonderzielen angezeigt oder bei mehr als 9 Listeneinträgen zur Texteingabe aufgefordert AUTOBAHNKNOTEN: ABCDEFGHIJKLMNOPQRSTUVWXYZ...AHO......✓ Sonderziel eingeben und bestätigen. In der erscheinenden Liste das Sonderziel durch Drücken des SELECT Reglers bestätigen. Es erfolgt ein Sprung zum Routenmenü. Hinweis: Durch Drücken des SELECT Reglers länger als 2 Sekunden, ohne vorher einen Buchstaben ausgewählt zu haben, erscheint sofort die Liste der möglichen Sonderziele. 36

7890 D 6 0.book Seite 37 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

Systemeinstellungen

Im Navigations - Grund - Menü die Taste Navcken.

Das Systemeinstellungsmenü wird aufgerufen.

Auswahl von

UHR.

POSITION SPEICHERN,

SPRACHE*.

ANIMATIONEN,

MASSEINHEIT,

ANSAGE ETA,

ETA BERECHNUNG,

FAHRZEIT

durch Drehen, Bestätigung mittels Drücken des SELECT Reglers.

UHR

Die systeminterne Uhr kann auf Ortszeit eingestellt wer-

den.

- POSITION SPEICHERN

Die aktuelle Position kann gespeichert und im Zielspei-

cher abgelegt werden.

- SPRACHE*

Spracheinstellung des Navigationssystems.

Durch den Stern kann man, auch wenn eine unbekannte Sprache eingestellt wurde, erkennen mit welchem Eintrag die Sprache eingestellt werden kann.

• ANIMATIONEN

Die Display - Animationen können ein- bzw. ausgeschaltet werden.

• MASSEINHEIT

Die Maßeinheit kann von Kilometer / Meter in Mile /

Yard umgestellt werden.

- ANSAGE ETA

Die Ansage der voraussichtlichen Ankunftszeit kann

ein-/ausgeschaltet werden.

• ETA BERECHNUNG

Es kann die Berechnung der voraussichtlichen Ankunftszeit beeinflusst werden.

FAHRZEIT

Es kann eingestellt werden ob während der Navigation die voraussichtliche Ankunftszeit, die aktuelle Uhrzeit oder

7890 D 6 0.book Seite 38 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

Uhrzeit einstellen

Um eine korrekte Navigation bei Strecken mit zeitabhängiger Verkehrsführung zu erreichen und um die voraussichtliche Ankunftszeit berechnen zu können, ist es notwendig, die vom Satelliten gesendete Zeit GMT auf die aktuelle Zeitzone einzustellen.

Im Systemeinstellungsmenü UHR anwählen und bestätigen.

Mit der Multifunktionstaste 24nd die Uhrzeit von der 24 Stunden- auf die 12 Stundenanzeige geändert.

Mit den Multifunktionstasten oder wird die

Uhrzeit halbstündlich geändert

Durch Drücken des SELECT Reglers bzw. der Multifunktionstaste wird die eingestellte Uhrzeit übernommen.

Es erfolgt ein Rücksprung zum Systemeinstellungsmenü.

Standort Speichern

Im Systemeinstellungsmenü POSITION SPEICHERN einstellen und bestätigen.

Im Display werden die aktuellen Koordinaten (Längen- und Breitengrade) des Standortes angezeigt.

Erneut durch Drücken des SELECT Reglers bestätigen.

Name für Standort eingeben.

Den SELECT Regler zur Bestätigung des eingegebenen Namens länger als 2 Sekunden drücken. Zur Bestätigung kann auch der kleine Haken markiert und der SELECT Regler kurz gedrückt werden.

Es erfolgt automatisch der Aufruf des Zielspeichers (siehe Seite 34).

Mit dem SELECT Regler gewünschte Position im Zielspeicher wählen und durch Drücken bestätigen.

7890 D 6 0.book Seite 39 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

Standort aufrufen

Zielspeicher (siehe Seite 34) aufrufen und mit dem SELECT Regler Ziel auswählen.

Liegt der Standort außerhalb eines digitalisierten Gebietes, wird auf der digitalisierten Strecke in die Nähe des Zieles geführt. Es erfolgt die Ansage „Das Ziel ist in der Nähe“. Um das Ziel zu erreichen, muss den Richtungspfeilen gefolgt werden.

Sprache einstellen

Im Systemeinstellungsmenü SPRACHE* einstellen und bestätigen.

Mit dem SELECT Regler Sprache auswählen. Durch Drücken wird die Sprachauswahl übernommen und die Sprache installiert.

Bei manchen Sprachen kann zwischen männlichen und weiblichen Stimmen gewählt werden.

Mit dem SELECT Regler Stimme auswählen. Durch Drücken wird die Stimme übernommen und installiert.

Nach der Installation wird ins Systemeinstellungsmenü zurückgekehrt.

7890 D. 6. 0.book Seite 40 Montag, 1. Juli 2002 1:19 13 Navigationsbetrieb Animationen Hier kann eingestellt werden ob während der Navigation die voraussichtliche Ankunftszeit, die aktuelle Uhrzeit oder die Restfahrzeit rechts im Display angezeigt werden soll. SPRACHE* ANIMATIONEN MASSEINHEIT Im Systemeinstellungsmenü ANIMATIONEN einstellen und bestätigen. ENNATIONEN S Durch kurzes Drücken des SELECT Reglers zwischen Animationen EIN bzw. AUS wählen. Durch langes Drücken des SELECT Reglers wird die Einstellung übernommen. Es wird ins Systemeinstellungsmenü zurückgekehrt. Ansage der voraussichtlichen Ankunftszeit ein- / aus-schalten MASSEINHEIT ANSAGE ETA ETA BERECHNUNG Im Systemeinstellungsmenü ANSAGE ETA einstellen und be-stätigen. ETA steht für Estimated Time of Arrival - voraussichtliche Ankunftszeit. ENNSAGE ETA Durch kurzes Drücken des SELECT Reglers zwischen Ansage ETA EIN bzw. AUS wählen. Durch langes Drücken des SELECT Reglers wird die Einstellung übernommen. Es wird ins Systemeinstellungsmenü zurückgekehrt. 40

7890 D 6 0.book Seite 41 Montag, 1. Juli 2002 1:19 13

Navigationsbetrieb

Auswahl der Maßeinheit

Im Systemeinstellungsmenü MASSEINHEIT einstellen und bestätigen.

Mit dem SELECT Regler Maßeinheit auswählen. Durch Drücken wird die Maßeinheit übernommen. Es wird ins Systemeinstellungsmenü zurückgekehrt.

Hinweis: METRISCH steht für die Berechnung in Metern. IMPERIAL steht für die Berechnung in Yards.

Berechnung der voraussichtlichen Ankunftszeit beeinflussen

Im Systemeinstellungsmenü ETA BERECHNUNG einstellen und bestätigen.

ETA steht für Estimated Time of Arrival - voraussichtliche Ankunftszeit.

Mit dem SELECT Regler die gewünschte Einstellung auswählen.

- SPORTIV Bei dieser Einstellung wird vom Gerät angenommen, dass Sie einen etwas zügigerern Fahrstil haben. Es wird eine frühere Ankunftszeit berechnet.

- NORMAL Diese Einstellung ist die Grundeinstellung. Sie bietet für die meisten Fahrer eine ausreichende Genauigkeit der ETA berechnung.

7890 D. 6. 0.book Seite 42 Montag, 1. Juli 2002 1:19 13 Navigationsbetrieb • SICHER Mit dieser Einstellung wird vom Gerät angenommen, dass sie etwas länger für die geplante Strecke brauchen. Diese Einstellung kann z.B. bei hoher Verkehrsdichte verwendet werden. Durch Drücken wird die Auswahl übernommen. Es wird ins Systemeinstellungsmenü zurückgekehrt. UHRZEIT Es wird die Uhrzeit angezeigt. Durch Drücken wird die Auswahl übernommen. Es wird ins Systemeinstellungsmenü zurückgekehrt. Zeitanzeige einstellen ETA BERECHNUNG FAHRZEIT UHR Im Systemeinstellungsmenü FAHRZEIT einstellen und bestätigen. RESTFAHRZEIT ETA UHRZEIT Mit dem SELECT Regler die gewünschte Einstellung auswählen. • RESTFAHRZEIT Es wird die Restfahrzeit angezeigt. • ETA Es wird die voraussichtliche Ankunftszeit angezeigt. 42

7890 D 6 0.book Seite 43 Montag, 1. Juli 2002 1:19 13

Rundfunkbetrieb

Rundfunkbetrieb einschalten

TUNER drücken.

Der zuletzt eingestellte Wellenbereich wird eingestellt.

Radio-Menü - Mode einschalten

Im Rundfunkbetrieb TUNER drücken.

Der Radio - Menü - Mode wird eingeschaltet und angezeigt. Wird innerhalb der nächsten 8 Sekunden keine Taste gedrückt, schaltet das Gerät auf den Rundfunkbetrieb zurück.

Wellenbereich FM einstellen

Im Radio - Menü - Mode Multifunktionstaste drücken.

Es wird der zuletzt gewählte Sender eingestellt und die zuletzt gewählte Ebene angezeigt.

Durch mehrfaches Drücken können die Ebenen DAS Seek Qual., DAS Seek Name, Stations RDS und Stations Fix ausgewählt werden.

• DAS Seek Qual. (siehe auch Seite 68).
• DAS Seek Hane (siehe auch Seite 68)
• Stations RDS (siehe auch Seite 68)
• Stations Fix (siehe auch Seite 68)

Wellenbereich AM einstellen

Im Radio - Menü - Mode Multifunktionstaste drücken.

Es wird der zuletzt gewählte Wellenbereich und Sender eingestellt.

Um die Wellenbereiche MW (Med. Wave), LW (Long Wave) und SW (Short Wave) auszuwählen, die Multifunktionstaste skoft drücken, bis der gewünschte Wellenbereich eingestellt ist.

Einstellmöglichkeiten für die Senderwahl

Der gewünschte Sender kann über Dynamisches Autostore (FM), Autostore (MW, LW), Sendersuchlauf, Scansuchlauf, Handabstimmung und Stationstasten eingestellt werden.

Rundfunkbetrieb Dynamisches Autostore (FM-DAS) Im Radio - Menü - Mode Multifunktionstaste Fa oft drücken. bis DAS Seek Qual. bzw. DAS Seek Name angezeigt wird. Im FM DAS Betrieb werden die empfangbaren Sender je nach Einstellung über den Multifunktionstasten angezeigt. Der gewünschte Sender wird eingestellt, indem die Taste unterhalb der Abkürzung der Sendeanstalt gedrückt wird. Strahlt der gewählte Sender mehrere Programme/Regionalprogramme aus, kann in einem automatisch eingebleneten Untermenü das gewünschte Programm gewählt werden. Wurde in der Vergangenheit bereits ein Programm dieser Senderkette gewählt, wird das zuletzt gespeicherte ohne weitere Programmeingabe übernommen. Die Multifunktionstaste deutet an, dass durch Druck auf diese Tasten weitere Sender angezeigt und ausgewählt werden können. Werden Sendernamen zur Übertragung von Werbung oder Nachrichten mißbraucht, wird dieser Sender statt mit dem Namenskürzel mit L-1... L-Z (L = Local) bezeichnet. Dies verhindert ein ständiges Wechseln in der unteren Anzeigenleiste. Beim Anwählen eines Senders wird dieser mit einem Stern (z.B. L*1) gekennzeichnet. Bei der erstmaligen Inbetriebnahme und nach Unterbrechung der Stromversorgung benötigt der Empfänger kurze Zeit, um die Signale der Sender auszuwerten. Die Anzeige erfolgt Schritt für Schritt. Sendersuchlauf FM - DAS SELECT Regler links/rechts drehen. Das Radio zeigt in alphabetisch abfallender/aufsteigender Folge die empfangbaren und identifizierten Sender an. Sendersuchlauf MW, LW, SW Im gewünschten Wellenbereich (MW, LW, SW) SELECT Regler links/rechts drehen. Das Radio sucht Empfangsfrequenzen in abfallender/aufsteigender Frequenzfolge.

7890 D 6 0.book Seite 45 Montag, 1. Juli 2002 1:19 13

Rundfunkbetrieb

Scansuchlauf

Im gewünschten Wellenbereich (FM, MW, LW, SW) SELECT Regler drücken, SC wird angezeigt.

Ein automatischer Sendersuchlauf beginnt. Der erste Durchlauf wird auf einer unempfindlichen, jeder weitere auf einer empfindlichen Stufe durchgeführt. Empfangbare Sender werden 8 Sekunden lang hörbar. Soll das empfangene Programm gehalten werden, SELECT Regler drücken.

Hinweis: Bei FM DAS wird der Scansuchlauf in alphabetischer Folge durchgeführt.

Programmfilterung bei FM-DAS

Es besteht die Möglichkeit, verschiedene Sender aus der FM-DAS Senderliste auszublenden.

Im Radio - Menü - Mode Multifunktionstaste übrücken.

Mit dem SELECT Regler können die einzelnen Programme ausgewählt werden. Durch Drücken des SELECT Reglers kann nun zwischen Play (Programm ungefiltert) und Skie (Programm ausgefiltert) ausgewählt werden.

Um die Filterfunktion ein- oder auszuschalten, muss durch mehrfaches Drücken der Multifunktionslaste die Fil- terfunktion ein- (Fil on) bzw. ausgeschaltet (No Fil) werden.

Program Type Auswahl (PTY)

Im Radio - Menü - Mode Multifunktionstaste drücken.

Danach mit Multifunktionstaste Pden gewünschten PTY (siehe auch Seite 69) auswählen.

Hinweis: Es sind nur die zur Zeit verfügbaren PTY's auswählbar.

Wurde ein PTY ausgewählt, so sind bei FM DAS nur noch die mit diesem PTY ausgestatteten Sender anwählbar. Durch Anwählen von NO PTY werden im FM-DAS Betrieb wieder alle Sender angezeigt.

Rundfunkbetrieb PTY Anzeige ein- / ausschalten Radio - Menü - Mode einstellen. Disp. PTV Fm Am Pty Dt RealTxt Fil Mit der Multifunktionstaste Dröschen PTY (PTY Anzeige eingeschaltet) oder Frequency (PTY Anzeige ausgeschaltet) wählen. Sender abrufen/speichern bei FM Im Radio - Menü - Mode mit der Multifunktionstaste Fm die Ebene Stations RDS oder Stations Fix anwählen. • Stations RDS (siehe auch Seite 68) • Stations Fix (siehe auch Seite 68) Speichern: Es lassen sich je 12 Frequenzen oder Programme abspeichern. Zum Abspeichern des gewünschten Senders oder des Programms, Multifunktionstaste 7 - 12 drücken, bis ein Signalton ertönt. FM1 101.6 TF 138 KM 1 2 3 4 5 6 -> 10:23 Um die Speicherplätze 7 - 12 zu erreichen, Multifunktionstaste -> drücken. Abrufen: Multifunktionstaste -1 bzw. - 7 12 drücken. Der gespeicherte Sender wird aufgerufen. Sender abrufen/speichern MW, LW, SW Abspeichern: Es lassen sich jeweils 12 Sender auf Stationstasten speichern. Gewünschten Sender suchen und die gewünschte Multifunktionstaste drücken, bis ein Signalton ertönt. Um die Speicherplätze 7 - 12 zu erreichen, Multifunktionstaste -> drücken. HM1 999 TF 138 KM 1 2 3 4 5 6 -> 10:23 Abrufen: Multifunktionstaste ? - bzw. 12 drücken. Der gespeicherte Sender wird aufgerufen. bzw. -

7890 D 6 0.book Seite 47 Montag, 1. Juli 2002 1:19 13

Rundfunkbetrieb

Autostore MW, LW

Im gewünschten Wellenbereich TUNER drücken.

Multifunktionstaste Be oft drücken bis Autostore on angezeigt wird.

Multifunktionstaste sidange drücken, bis Seek Autostore angezeigt wird.

Es werden die 6 am besten zu empfangenden Sender in der Reihenfolge ihrer Qualität auf die Stationstasten abgelegt. Um die Autostore Speicherebene zu verlassen, mit Multifunktionstaste die Autostore Speicherebene ausschal-

ten (off). Das Radio schaltet auf die Stationstastenebene zurück.

Handabstimmung FM

Im Radio - Menü - Mode mit der Multifunktionstaste FM die Ebene Stations Fix anwählen.

Es werden 100 kHz Abstimmschritte durchgeführt. Im Display wird durch MAN auf die aktive Handabstimmung hingewiesen. Nach kurzer Zeit ohne drehen des SELECT Reglers verschwindet MAN und die Handabstimmung ist ausgeschaltet.

Handabstimmung MW, LW, SW

Im gewünschten Wellenbereich TUNER drücken.

Multifunktionstaste ☐anal drücken. Jetzt SELECT Regler drehen.

Es werden 9kHz (MW), 3kHz (LW) oder 5kHz (SW) Abstimmschritte durchgeführt.

Im Display wird durch MAN auf die aktive Handabstimmung hingewiesen. Nach kurzer Zeit ohne Drehen des SELECT Reglers verschwindet MAN und die Handabstimmung ist ausgeschaltet.

Multifunktionstaste ☐anal drücken. Jetzt SELECT Regler drehen.

7890 D 6 0.book Seite 48 Montag, 1. Juli 2002 1:19 13

Rundfunkbetrieb

Regionalisierung

Die RDS - Diversityfunktion erfolgt überregional. In diesem Zustand kann es vorkommen, dass durch RDS - Diversity ein Umschalten zwischen verschiedenen Regionalprogrammen mit unterschiedlichen Sendeinhalten erfolgt. Tritt diese Erscheinung auf, muss das spezielle Regionalunterprogramm direkt angewählt werden.

Werden mehrere Regionalprogramme von einer Sendeanstalt ausgestrahlt, so wird dies erst bei der Anwahl der Sendeanstalt ersichtlich.

Die Sender mit zusätzlichen Regionalsendern werden mit einem Stern gekennzeichnet (z.B. 4*).

Bei der Anwahl eines dieser Sender (z.B. 4*) werden alle empfangbaren Regionalunterprogramme dieses Senders angezeigt.

Danach gewünschtes Regionalunterprogramm auswählen (z.B.) Ka

Nimmt ein Regionalunterprogramm trotz RDS - Diversityfunktion in der Empfangsqualität ab, ist zu bedenken, dass Regionalunterprogramme meist nur auf wenigen Frequenzen gesendet werden. Das Gerät kann also seltener auf Frequenzen mit besserer Empfangsqualität ausweichen.

Regionalisierung ein- / ausschalten

Radio - Menü - Mode einstellen.

Mit der Multifunktionstaste Rie=Regionalisierung ein- (on) oder ausschalten (off).

Frequenzanzeige ein- / ausschalten

Radio - Menü - Mode einstellen.

Mit der Multifunktionstaste Zwischen Frequency (Frequenzanzeige eingeschaltet) oder PTV (Frequenzanzeige ausgeschaltet) wählen.

Rundfunkbetrieb

Radiotext ein - / ausschalten

FM Radio Menü Mode einstellen. Mit der Multifunktionstaste den Radiotext einschalten.

Das Autoradio filtert, aus den vom Sender angebotenen Daten, eine Radiotext Information heraus und stellt sie dar. Es kann nur Radiotext angezeigt werden, wenn der gewählte Sender auch Radiotext ausstrahlt.

Durch ungünstige Empfangssituationen oder Störungen kann die Anzeige eines Radiotextes nur verstümmelt oder gar nicht möglich sein.

Um die Radiotextebene zu verlassen, TUNER drücken.

Hinweis: Da im Radiotext ständig wechselnde Informationen übertragen werden, empfehlen wir ausdrücklich, den Radiotext nur im stehenden Fahrzeug einzublenden, um die Ablenkung des Fahrers so gering wie möglich zu halten. Nur so kann der daraus resultierenden Unfallgefahr vorgebeugt werden.

Verkehrsfunk TP (Traffic Program)

Übermittelt ein RDS - Diversitysender TP - Durchsagen, besteht die Möglichkeit den CD-, CDC/AUX-MW-, LW-, SW-Betrieb oder die Stummschaltung zu unterbrechen und die gesendete TP - Durchsage durchzuschalten. Ferner kann ein FM - Sender gehört werden und die TP - Durchsagen eines anderen FM - Senders durchgeschaltet werden.

Die Funktionalität der Verkehrsfunk Funktionen hängt vom Zustand der TMC Einstellung -TMC ein- bzw. ausgeschaltet-ab ("TMC ein-/ausschalten" auf Seite 52)

Für TMC ausgeschaltet gilt:

- Für die Einstellung eines TP - Senders gibt es zwei verschiedene Möglichkeiten:

- automatische Verfolgung

- direkte Programmierung

Bei der automatischen Verfolgung wird immer der aktuell gehörte FM - Sender als TP - Sender übernommen. Falls der eingestellte FM - Sender nicht mehr als empfangswürdig oder kein TP - Sender ist, sucht sich das Gerät nach bestimmten Kriterien einen anderen TP - Sender. Bei der direkten Programmierung kann ein TP - Sender, der nicht der gehörte FM - Sender ist, programmiert werden. So kann z.B. ein bestimmter FM - Sender gehört werden und die TP - Durchsagen eines anderen FM - Senders durchgeschaltet werden.

Ist der programmierte TP - Sender nicht mehr empfangswürdig wird auf automatische Verfolgung geschaltet bis der programmierte TP - Sender wieder empfangbar ist.

7890_D_6_0.book Seite 50 Montag, 1. Juli 2002 1:19 13

Rundfunkbetrieb

Für TMC eingeschaltet gilt:

- Mit TMC ist das Gerät in der Lage selbständig einen geeigneten Verkehrsfunksender einzustellen. Es wird hierbei, sofern möglich, ein TMC Sender als Verkehrsfunksender eingestellt. Der eingestellte TMC Sender bietet im Normalfall die besten Verkehrsinformationen, für die Region, in der Sie sich bewegen. Falls kein TMC Sender verfügbar ist, wird der stärkste Verkehrsfunksender eingestellt.

Ist ein RDS - Sender mit Verkehrsfunk ausgestattet, wird dies im Display durch TP gekennzeichnet.

Wenn TP aktiviert ist wird im Display durch ein inverses TF auf den aktivierten Verkehrsfunk hingewiesen.

TP - Menü aktivieren/verlassen

Aktivieren: TP drücken (es darf keine Verkehrsfunkdurchsage gesendet werden).

Multifunktionstaste TP drücken.

Verlassen: TP drücken bzw. beendet sich das TP - Menü selbständig nach 8 Sekunden ohne Bedienung.

TP ein-/ausschalten

In allen Betriebsarten und Wellenbereichen kann TP durch Drücken von TP, länger als 2 Sekunden, ein- bzw. ausgeschaltet werden.

TP kann auch im TP - Menü ein-/ausgeschaltet werden. Einschalten: Um TP im TP - Menü einzuschalten, die Multi- funktionstaste sißoft drücken, bis TP on erscheint.

Ausschalten: Um TP im TP Menü abzuschalten, Multifunktionstaste sboff drücken, bis TP off erscheint.

Nach dem Umschalten auf Normalanzeige ist TP abgeschaltet.

7890_D_6_0.book Seite 51 Montag, 1. Juli 2002 1:19 13

Rundfunkbetrieb

Automatische Verfolgung einstellen

Gilt nur bei ausgeschaltetem TMC.

In allen Betriebsarten und Wellenbereichen kann, die automatische Verfolgung durch Drücken von TP länger 2 Sekunden, eingeschaltet werden.

Um die automatische Verfolgung im TP - Menü einzuschalten die Multifunktionstaste „Soft“ drücken, bis TP on erscheint.

Beachten : Wurde zuvor ein TP Sender direkt programmiert, wird dieser wieder als TP - Sender eingestellt.

Direkte Programmierung einstellen/löschen

Gilt nur bei ausgeschaltetem TMC.

TP Menü aktivieren.

Einstellen: Multifunktionstaste Stücken.

Mit dem SELECT Regler gewünschten TP Sender auswählen. Nach kurzer Zeit ohne Bedienung wird der eingestellte

Sender übernommen.

Löschen: Multifunktionstaste Brücken.

Mit dem SELECT Regler Autoselect auswählen und durch Drücken bestätigen. Nach kurzer Zeit ohne Bedienung ist die direkt Programmierung gelöscht. TP - Menü verlassen.

Stummschaltung ein/ausschalten

Nach dem Einstellen eines TP - bzw. EON - Senders kann durch kurzes Drücken von TP die Stummschaltung aktiviert werden.

Danach werden nur Verkehrsfunkdurchsagen und Navigationsansagen durchgeschaltet. Durch nochmaliges Drücken von TP wird die Stummschaltung aufgehoben.

7890_D_6_0.book Seite 52 Montag, 1. Juli 2002 1:19 13

Rundfunkbetrieb

TP - Durchsageabbruch

Während der TP - Durchsage TP kurz drücken.

Die momentan gesendete Durchsage wird unterbrochen und es wird auf den zuvor eingestellten Modus zurückgeschaltet.

TP - Durchsagelautstärke

TP Menü aktivieren. Multifunktionstaste übrücken.

Mit dem SELECT Regler können vier verschiedene Einstellungen (0 - 3) gewählt werden. Dies bedeutet, dass je nach Einstellung die Lautstärke um einen festen Wert angehoben wird.

• Einstellung 0 - keine Anhebung
  • Einstellung 1 - geringe Anhebung
  • Einstellung 2 - mittlere Anhebung
• Einstellung 3 - starke Anhebung

TMC ein-/ausschalten

Hinweis: Weitere Informationen zu TMC finden Sie unter "Dynamische Navigation mit TMC" auf Seite 28.

TP - Menü aktivieren.

Einschalten:

Multifunktionstaste Tozoll drücken, bis TMC on erscheint.

Ist TMC eingeschaltet kann kein Verkehrsfunksender frei gewählt werden. Es wird vom Gerät, sofern empfangbar, ein TMC Sender ausgewählt. Dieser Sender entspricht dann dem Verkehrsfunksender.

Ausschalten:

Multifunktionstaste Tewoft drücken, bis THC off er-scheint.

Ist TMC ausgeschaltet kann ein Verkehrsfunksender frei gewählt werden.

Hinweis: Es können keine dynamischen Navigationsfunktionen (dynamische Route, Verkehrsinformationen) ausgewählt bzw abgerufen werden.

7890 D 6 0.book Seite 53 Montag, 1. Juli 2002 1:19 13

Rundfunkbetrieb

Anzeige für TMC Sender

Sendet ein Rundfunksender zusätzlich zum Radioprogramm TMC Informationen wird dies im Display durch das Kürzel TMC angezeigt. Die TMC Informationen werden vom Navigationssystem empfangen und ausgewertet. Der Empfang der Verkehrsmeldungen ist gebührenfrei.

TMC wird in normaler Schrift dargestellt:

Der momentan eingestellte Sender ist ein TMC Sender. TMC ist ausgeschaltet.

TMC wird in inverser Schrift dargestellt:

Der momentan eingestellte Sender ist ein TMC Sender. TMC ist eingeschaltet.

Telefonstummschaltung

Falls im Fahrzeug eine Telefonanlage installiert und die Stummschaltleitung des Autotelefons am Autoradio angeschlossen ist, kann im Benutzermenü (Seite 60) das Telefonverhalten eingestellt werden.

Bei der Einstellung mute wird das Radio im Falle eines Anrufs stummgeschaltet.

Bei der Einstellung audio signal wird der Ton des Telefons im Falle eines Anrufs über das Radiogerät (Zündung des Fahrzeugs muss eingeschaltet sein) ausgegeben.

Dies kann allerdings nur geschehen, wenn eine Freisprecheinrichtung mit Lautsprecherausgang zusätzlich zum Telefon installiert und am Radio angeschlossen ist. In beiden Fällen wird PHONE angezeigt.

7890_D_6_0.book Seite 54 Montag, 1. Juli 2002 1:19 13

CD - Betrieb

Hinweise zur Compact Disc (CD)

Bei verschmutzter CD kann es zu Tonaussetzern kommen. Um optimalen Klang zu gewährleisten, beachten sie folgendes:

• Fassen Sie die CD stets nur an den Kanten an. Berühren Sie nie die Plattenoberfläche und halten Sie sie sauber.
• Kleben Sie nichts auf die CD.
• Schützen Sie die CD's vor prallem Sonnenlicht und vor Wärmequellen wie Heizungen usw.
• Spritzen Sie keinen Saft oder andere Erfrischungsgetränke auf das Gerät oder die CDs.
• Reinigen Sie die CD vor dem Abspielen mit einem im Handel erhältlichen Reinigungstuch, indem Sie von der Mitte nach außen wischen. Lösungsmittel wie Benzin, Verdünner oder andere handelsübliche Reiniger und Antistatisksprays dürfen nicht verwendet werden.

Richtig	Falsch
Falsch	Richtig

Falsch
Richtig

Hinweis: Single CDs (8 cm-CDs) können nicht wiedergegeben werden.

CDs mit ungewöhnlichen Formen, zum Beispiel herz-, sternförmige oder quadratische CDs können Sie mit diesem Gerät nicht abspielen. Falls Sie es doch versuchen, kann das Gerät beschädigt werden. Verwenden Sie solche CDs nicht.

Feuchtigkeitskondensation

Bei Regen oder sehr hoher Luftfeuchtigkeit kann sich auf den Linsen im inneren des Gerätes Feuchtigkeit niederschlagen. In diesem Fall funktioniert das Gerät nicht mehr richtig. Nehmen Sie in diesem Fall die CD heraus, und warten Sie ca. eine Stunde, bis die Feuchtigkeit verdunstet ist.

7890 D 6 0.book Seite 55 Montag, 1. Juli 2002 1:19 13

CD - Betrieb

Einlegen / ausschieben von CD's

Jlag drücken, das Display klappt nach unten und der CD - Schacht wird sichtbar. Die Disc mit der bedruckten Seite nach oben in den CD - Schacht einschieben. Das Gerät zieht die CD automatisch ein und beginnt ab dem ersten Titel die Disc wiederzugeben. Jetzt das Display wieder nach oben klappen.

Nach Abspielen des letzten Titels beginnt das Gerät automatisch wieder, den ersten Titel der CD wiederzugeben. Wenn sich bereits eine CD im Schacht befindet, CD drücken. War der CD-Wechsler-/AUX Betrieb zuletzt ausgewählt, muss mit der Multifunktionstaste 503CD - Betrieb umgeschaltet werden.

Um eine CD auszuschieben, ♦ lang drücken, das Display klappt nach unten und die CD wird ausgeworfen. Nun CD entnehmen. Danach das Display wieder nach oben klappen.

Beachten : Beim Ausschalten des Gerätes wird die CD nicht ausgeschoben, sie verbleibt im Schacht.

Titelsprung vor- / rückwärts

Multifunktionstaste ≥1 (vorwärts) 13 bzw. wärts) drücken

Durch mehrfaches Betätigen der Multifunktionstasten können mehrere Titel vorwärts oder rückwärls übersprungen werden. Wird der letzte Titel erreicht, erfolgt ein Wechsel auf den ersten Titel. Analog erfolgt ebenfalls ein Wechsel vom ersten auf den letzten Titel.

Ist beim Auslösen des Titelsprungs der Titel länger als 10 Sekunden abgespielt, erfolgt der Rücksprung auf den Anfang des Titels.

Scan Suchlauf

SELECT Regler drücken, SC erscheint im Display.

Alle nachfolgenden Titel der CD werden für jeweils 10 Sekunden angespielt. Zum Beenden des Scansuchlaufs den SELECT Regler erneut drücken.

7890 D. 6. 0.book Seite 56 Montag, 1. Juli 2002 1:19 13 CD - Betrieb Schneller Vor- / Rücklauf Durch Drücken der Multifunktionstaste wird der schnelle Vorlauf (hörbar), oder durch Drücken der Multifunktionstaste der schnelle Rücklauf (hörbar) aktiviert. Track 9 05:26 138 KM RndRpt < > < > Cdc 10:23 Durch Loslassen der Multifunktionstaste wird der schnelle Vor- / Rücklauf beendet. Titelwiederholung (Repeat) Durch Drücken der Multifunktionstaste wird die „Titelwiederholung“ eingeschaltet. Der Schriftzug Rpt wird invers dargestellt. Track 9 05:26 138 KM RndRpt < > < > Cdc 10:23 Nach nochmaligem Drücken der Multifunktionstaste Rpt wird die „Titelwiederholung“ ausgeschaltet. Zufallsgenerator (Random Play) Durch Drücken der Multifunktionstaste Rptd der Zufallsgenerator aktiviert. Danach werden die Titel der aktuellen CD in beliebiger Reihenfolge abgespielt. Der Schriftzug Rnd wird invers dargestellt. Track 9 05:26 138 KM RndRpt < > < > Cdc 10:23 Nach nochmaligem Drücken der Multifunktionstaste Rnd wird die Funktion „Zufallsgenerator“ gelöscht. Titelanzahl und Gesamtspielzeit Im CD - Betrieb CD drücken. Durch Drücken der Multifunktionstaste wird für kurze Zeit die bereits abgelaufene Zeit angezeigt. 18 Tracks 12:26 Tt Trk Tt1 Durch Drücken der Multifunktionstaste wird für kurze Zeit die Titelanzahl und die Gesamtspielzeit der momentanen CD angezeigt. 56

7890 D. 6. 0.book Seite 57 Montag, 1. Juli 2002 1:19 13 CD - Betrieb Temperatur Schutzschaltung Um die Laserdiode vor zu starker Erwärmung zu schützen, ist in diesem Gerät eine Temperatur - Schutzschaltung implementiert. Beim Ansprechen dieser Schutzschaltung erscheint für 8 Sekunden Temp und es wird auf Radio zurückgeschaltet. Nach einer Abkühlphase kann der Single CD - Betrieb wieder aufgerufen werden. Sollte die Temperatur aber immer noch zu hoch sein, wird wieder auf die zuvor eingestellte Signalquelle zurückgeschaltet.

7890 D 6 0.book Seite 58 Montag, 1. Juli 2002 1:19 13

CD - Wechsler - Betrieb

Betriebsbereitschaft des CD - Wechslers

Ist an das Autoradio ein CD - Wechsler angeschlossen, ist dieser betriebsbereit, sobald er mit dem gefüllten CD - Magazin geladen ist. Schließen Sie nach dem Laden die Schiebetür. Die weitere Bedienung erfolgt über die Bedienfront des Autoradios.

CD - Magazin laden/entladen

Zum Entnehmen des CD - Magazins Schiebetür am Wechsler öffnen und Auswurftaste drücken. Das Magazin wird ausgeschoben und kann entnommen werden.

Beim Einlegen der CD's in das Magazin bitte Magazinaufdruck beachten.

Beachten : Falsch eingelegte CD's werden nicht abgespielt.

Hinweis: Um den schnellstmöglichen CD - Wechsel zu gewährleisten, sollte das Magazin durchgehend ab Fach 1 geladen werden.

Abspielen von CD's

CD drücken. War der CD - Wechslerbetrieb zuletzt eingestellt bzw. ist keine CD oder die Navigations - CD im CD Laufwerk eingelegt, befinden Sie sich jetzt im CD - Wechsler - Menü.

War der CD - Betrieb zuletzt ausgewählt, muss mit der Multifunktionstaste Cadd CD - Wechsler - Betrieb umgeschaltet werden.

Die zuletzt gehörte CD wird an der Stelle angespielt, an der sie vor dem Abschalten verlassen wurde.

Abgelegte CD's können durch Drehen des SELECT Reglers angewählt werden. Während der Anwählzeit wird Loadins CD × angezeigt. Anschließend wird die Magazinfachnummer bzw. der CD - Name und die Nummer des laufenden Titels der angewählten CD angezeigt.

Ist im angewählten Magazinfach (z.B. Fach 2) keine CD eingelegt, erscheint in der Anzeige kurz NO CD 2.

Nach Abspielen des letzten Titels einer CD wird automatisch die nächste CD angewählt und abgespielt.

Weitere Bedienung siehe unter CD - Betrieb (Seite 54):

• "Hinweise zur Compact Disc (CD)" auf Seite 54
  • "Titelsprung vor- / rückwärts" auf Seite 55
  • "Scan Suchlauf" auf Seite 55
  • "Schneller Vor-/ Rücklauf" auf Seite 56
• "Zufallsgenerator (Random Play)" auf Seite 56
  • "Titelwiederholung (Repeat)" auf Seite 56
  • "Titelanzahl und Gesamtspielzeit" auf Seite 56

Benutzermenü

Benutzermenü aufrufen/verlassen

Nach Aufrufen des Benutzermenüs können in zwei Ebenen nachstehende Grundeinstellungen auf Ihre persönlichen Belange eingestellt werden.

Erste Ebene:

• Gal - Geschwindigkeitsabhängige Lautstärkeregelung
- Tel - Telefonverhalten
• Col - Einstellung der Displayfarbe
- Led - Display - Einstellung
• M/S - Einstellung der Empfangsoptimierung
- Nav - Navigations - Durchsage - Einstellung Zweite Ebene:
• Flux - Einstellung des AUX - Eingangs
• Cmp - Einstellung der Kompassanzeige
- BeV - Einstellung Signalton - Lautstärke Das Benutzermenü wird durch Drücken der Taste SOUND länger als 2 Sekunden aufgerufen.

Zum Erreichen der zweiten Ebene des Benutzermenüs Multifunktionstaste → drücken.

Zum Beenden des Benutzermenüs Taste SOUND erneut drücken.

Einstellen der GAL (Gal)

Bei der GAL handelt es sich um eine Regelungsschaltung des Autoradios, die je nach Geschwindigkeit des Fahrzeugs die Lautstärke des Autoradios automatisch anhebt. Dies ergibt eine Kompensation der bei höherer Geschwindigkeit entstehenden Fahrgeräusche.

Benutzermenü aufrufen. Multifunktionstaste Bäcken. Mit dem SELECT Regler zwischen 0 und +15 auswählen.

Mit der GAL - Einstellung kann der Start der Lautstärkeanhebung entsprechend der Fahrtgeschwindigkeit festgelegt werden.

Die Einstellung wird automatisch gespeichert. Es entsprechen:

• 0 - keine Lautstärkeanhebung
- +1 - Lautstärkeanhebung setzt bei niedriger Geschwindigkeit ein
- +15 - Lautstärkeanhebung setzt bei höherer Geschwindigkeit ein

7890 D 6 0.book Seite 60 Montag, 1. Juli 2002 1:19 13

Benutzermenü

Verhalten bei Telefon - Mute (Tel)

Ist eine Telefonanlage mit einer Freisprecheinrichtung im Fahrzeug installiert, kann das Telefongespräch über die Autoradioanlage geführt werden. Somit entfällt der normal zu montierende zusätzliche Lautsprecher. Allerdings müssen die Signalleitungen (NF - Telefon Eingang und Masse - Telefon Eingang) am Autoradio angeschlossen sein (siehe Seite 70). Zur Einstellung Benutzernenü aufrufen. Durch Drücken der Multifunktionstaste Tel zwiadmäio signal bzw. rute auswählen.

• mute - Telefon - Mute - Schaltung
  • audio signal - Telefongespräch über Autoradio

Einstellen der Displayfarbe (Col)

Mit dieser Einstellung kann zwischen zwei Beleuchtungsfarben (nicht bei allen Gerätevarianten möglich) gewählt werden.

Zur Einstellung Benutzernenü aufrufen. Durch Drücken der Multifunktionstaste Col zwischen(rot) und yellow (gelb) auswählen.

Die Einstellung wird automatisch gespeichert.

Display Einstellung (Lcd)

Bei der Display Einstellung lassen sich drei verschiedene Varianten auswählen.

• Negative Displaydarstellung ( negativ)
  • Positive Displaydarstellung ( positiv)

- Automatische Display Einstellung ( automatic) - dies bedeutet, dass das Display je nach Zustand der Fahrzeugbeleuchtung entweder positiv, oder negativ dargestellt wird.

Zur Einstellung Benutzermenü aufrufen. Durch Drücken der Multifunktionstaste Led zwischenativ, positiv oder automatic auswählen.

Die Einstellung wird automatisch gespeichert.

7890 D. 6. 0.book Seite 60 Montag, 1. Juli 2002 1:19 13 Benutzermenü Verhalten bei Telefon - Mute (Tel) Ist eine Telefonanlage mit einer Freisprecheinrichtung im Fahrzeug installiert, kann das Telefongespräch über die Auto-radioanlage geführt werden. Somit entfällt der normal zu montierende zusätzliche Lautsprecher. Allerdings müssen die Signalleitungen (NF - Telefon Eingang und Masse - Telefon Eingang) am Autoradio angeschlossen sein (siehe Seite 70). Zur Einstellung Benutzermenü aufrufen. Durch Drücken der Multifunktionstaste Tel zwischen signal bzw. mute auswählen. TEL: mute Gal Tel Col Lod M/S Nav • mute - Telefon - Mute - Schaltung • audio signal - Telefongespräch über Autoradio Einstellen der Displayfarbe (Col) Mit dieser Einstellung kann zwischen zwei Beleuchtungsfarben (nicht bei allen Gerätevarianten möglich) gewählt werden. Zur Einstellung Benutzermenü aufrufen. Durch Drücken der Multifunktionstaste Col zwischen (rot) und yellow (gelb) auswählen. Colour yellow Gal Tel Lcd M/S Nav Die Einstellung wird automatisch gespeichert. Display Einstellung (Led) Bei der Display Einstellung lassen sich drei verschiedene Varianten auswählen. • Negative Displaydarstellung ( negativ) • Positive Displaydarstellung ( positiv) • Automatische Display Einstellung ( automatic) - dies bedeutet, dass das Display je nach Zustand der Fahrzeugbeleuchtung entweder positiv, oder negativ dargestellt wird. Zur Einstellung Benutzermenü aufrufen. Durch Drücken der Multifunktionstaste Led zwischen positiv oder automatic auswählen. LCD automatic LCD Gal Tel Col Lcd M/S Nav -> AUTO Die Einstellung wird automatisch gespeichert. 60

Benutzermenü

Empfangsoptimierung einstellen (M/S)

Um empfangsbedingte Störungen und Reflexionen zu unterdrücken, können drei verschiedene Einstellungen zur Empfangsoptimierung eingestellt werden.

Benutzermenü aufrufen. Durch Drücken der Multifunktions- taste M/S zwischeneo, Mono und Auto auswählen.

• Auto - Einstellung für Normalbetrieb - d.h. das Gerät schaltet je nach Emplangslage von Stereo auf Mono und zurück (bietet für fast alle Empfangsgebiete die optimale Einstellung).
• Stereo - Einstellung für außergewöhnliche Empfangssituationen - d.h. das Gerät ist ständig auf Stereo eingestellt.
• Mono - Einstellung für Empfangssituationen, bei denen ständig Reflexionen auflreten - d.h. das Gerät ist ständig auf Mono eingestellt.

Die Einstellung wird sofort wirksam und bleibt auch beim Ausschalten erhalten.

Navigations Durchsage Einstellung (Nav)

Mit dieser Funktion kann eingestellt werden, wie Navigationsansagen gehört werden sollen.

• only - Die gehörte Audioquelle wird abgeschaltet und nur die Navigationsansage ist zu hören.
• mixed - Die gehörte Audioquelle wird abgesenkt. Die Navigationsansage wird auf die gleiche Lautstärke wie zuvor die Audioquelle eingestellt ist aber noch im Bereich von +/-6 dB regelbar. Wird die Lautstärke der Audioquelle anschließend verändert, so erfolgt eine Nachführung der Navigationslautstärke.
• inanderend - Die gehörte Audioquelle und die Navigationsansage lassen sich auf unterschiedliche Werte einstellen.
  Zur Einstellung Benutzermenü aufrufen. Mit der Multifunktionstaste Nav zwischen, mixed und inderend auswählen.

Die Einstellung wird automatisch gespeichert.

7890 D 6 0.book Seite 62 Montag, 1. Juli 2002 1:19 13

Benutzermenü

AUX - Eingang (Aux)

Wenn kein CD - Wechsler angeschlossen ist, können hier die CD - Wechsler NF - Anschlüsse eingeschaltet werden. Nun kann an diese Anschlüsse ein externes Gerät (Discman, Walkman usw.) angeschlossen werden.

Zur Einstellung Benutzernenü aufrufen. Durch Drücken der Multifunktionstaste zweite Ebene des Benutzernenüs aufrufen. Mit der Multifunktionstaste zwischen AUX Mode on (ein) und Aux Mode off (aus) auswählen.

Die Einstellung wird automatisch gespeichert. Im CD Betrieb muss zur Anwahl des AUX Betriebes die Multifunktionstaste Aux gedrückt werden.

Anzeige Kompass (Cmp)

Bei nicht aktivierter Zielführung besteht die Möglichkeit, im rechten Teil des Displays einen Kompass und die aktuelle Uhrzeit anzuzeigen.

Zur Einstellung Benutzermenü aufrufen. Durch Drücken der Multifunktionstaste Zweite Ebene des Benutvermenüs aufrufen. Mit der Multifunktionstaste Zwischen show compass (Kompass wird angezeigt) und hide compass (Kompass wird nicht angezeigt) auswählen.

Ist die Kompassanzeige ausgeschaltet, werden im FM - DAS Betrieb bei nicht aktiver Zielführung 9 Multifunktionstasten mit Senderkürzeln belegt.

Die Einstellung wird automatisch gespeichert.

62

7890 D. 6. 0.book Seite 63 Montag, 1. Juli 2002 1:19 13 Benutzermenü Signalton Lautstärke (BeV) Mit dieser Funktion kann die Lautstärke von Signaltönen (z.B. Speicherbestätigung) eingestellt werden. Zur Einstellung Benutzermenü aufrufen. Durch Drücken der Multifunktionstaste zweite Ebene des Benutzermenüs aufrufen. Multifunktionstaste beücken. Mit dem SEL- LECT Regler zwischen 0 (leise) und +5 (laut) auswählen. Beep Vol. +5 Alert Beer AuxCMFSeV <- Die Einstellung wird automatisch gespeichert.

7890_D_6_0.book Seite 64 Montag, 1. Juli 2002 1:19 13

Servicemenü

Servicemenü aufrufen/verlassen

Im Servicemenü können nachstehende Informationen abgerufen werden.

• Model-No.: - Anzeige der Modellnummer
- Serial-No.: Anzeige der Seriennummer
- Chanser Reset - Resetauslösung für CDC (wenn vorhanden); für Reset Multifunktionstaste drücken.
• GAL - Anzeige der momentanen GAL
Anhebung
• Radio Software - Anzeige der Softwarestände Radio
• Radio Bolo - Anzeige des Radio Bolo Standes
• Navi Rom - Anzeige des Navi Rom/Lib Standes
• Navi Flash - Anzeige des Navi Flash Standes
• RTC Value - Anzeige des RTC Wertes

Um das Servicemenü einzustellen, im Radiobetrieb NAVI und die Multifunktionstaste 10 gleichzeitig drücken.

Mit den Multifunktionstasten hintl. Fbzw. durch Drechen des SELECT Reglers können die einzelnen Punkte angewählt werden. Um das Servicemenü zu verlassen, Multifunktionstaste End drücken.

Resetauslösung

Sollte es durch eine Fehlfunktion des Gerätes dazu kommen, dass das Gerät nicht mehr bedienbar ist bzw. einen anderen Fehler aufweist, kann durch Drücken der folgenden Tastenkombination ein Neustart der internen Gerätesoftware ausgelöst werden (Reset).

Um einen Neustart auszulösen, Multifunktionstaste , 1 Multifunktionstaste uäd TP gleichzeitig drücken. Nach einem Neustart der Gerätesoftware muss die Navigations - CD eingelegt werden.

Anschlussanweisung Antennen- buchse GPS Ante- nen Achtung! Klemme 30 und Klemme 15 müssen immer getrennt angeschlossen werden, da sonst bei ausgeschalletem Gerät ein er- höhter Stromverbrauch auftritt. Die Anschlusskammer A ist nicht in allen Fahrzeugtypen gleich. Deshalb vor Einbau unbedingt Span- nungen messen. Kammer A 1 Geschwindigkeitssignal (GAL.) 2 Signal vom Rückfahrscinwerfer 3 Telefon-Stummschaltung / Freischaltung 4 Daucrplus (Klemme 30) 5 Steuerausgang für Automatikantenne/Verstärker 6 Beleuchtung (Klemme 58) 7 Geschaltetes Plus (Klemme 15) 8 Masse (Klemme 31) Kammer B 1 Lautsprecher hinten rechts - 2 Lautsprecher hinten rechts - 3 Lautsprecher vorne rechts + 4 Lautsprecher vorne rechts - 5 Lautsprecher vorne links + 6 Lautsprecher vorne links - 7 Lautsprecher hinten links + 8 Lautsprecher hinten links - Kammer C1 1 LineOut hinten links 2 LineOut hinten rechts 3 N F M a s s c 4 LineOut vorne links 5 LineOut vorne rechts 6 Subwoofer LineOut Kammer C2 7-12 Spezifischer Anschluss für optionalen Sony CD - Wechsler CDX-T6NV Kammer C3 13 NF - Telefon Eingang 14 Masse - Telefon Eingang 15-17 Spezifischer Anschluss für optionalen Sony CD - Wechsler CDX-T6NV 18 CD NF Massc (AUX) 19 CD NF links (AUX) 20 CD NF rechts (AUX) 65

7890 D. 6. 0.book Seite 66 Montag, 1. Juli 2002 1:19 13 Ein-/ Ausbauanleitung Bei diesem Autoradio ist eine Universalhalterung für DIN-Einbauschächte integriert. Ein Einbaurahmen ist nicht notwendig. Das Gerät wird in den Einbauschacht eingeschoben und mit den mitgelieferten Schiebern fixiert. Zum Einbau elektrische Anschlüsse herstellen. Jetzt das Gerät in den Einbauschacht schieben. Danach Schieber in die Öffnungen an der Front des Gerätes bis zur ersten Rastung einschieben (Abbildung A). Jetzt wie in Abbildung B gezeigt, das Radio durch Ziehen an beiden Schiebern verriegeln. Danach die Schieber entfernen.

7890 D. 6. 0.book Seite 67 Montag, 1. Juli 2002 1:19 13 Ein-/ Ausbauanleitung Für den Ausbau muss das Gerät zuerst entriegelt werden. Dazu die beiden Schieber, wie in Abbildung A gezeigt bis zur zweiten Rastung einschieben. Danach das Gerät an beiden Schiebern herausziehen. (Abbildung C). Nun die Schieber durch Drücken der Federn rechts und links des Gerätes entfernen. Wenn das Gerät bereits in einem anderen Fahrzeug verbaut war, müssen eventuell vor dem Einbau die Federn des Gerätes ver- stellt werden. Zum Verstellen der Feder Schieber, wie in Abbildung D gezeigt, einschieben und danach, wie in Abbildung E ge- zeigt, verstellen (Schieber leicht in Richtung 1 drücken und gleichzeitig den Schieber in Richtung 2 bewegen). 67

7890_D_6_0.book Seite 68 Montag, 1. Juli 2002 1:19 13

Allgemeine Erläuterung

RDS SYSTEM

Dieses Autoradio bietet die Möglichkeit, im UKW-Bereich RDS-Signale (RDS - Radio - Daten - System) zu empfangen. RDS ist ein Verfahren, unhörbare Zusatzinformationen im UKW - Hörrundfunkbereich zu übertragen. Das heißt, dass die Sendeanstalt Informationen übermittelt, anhand derer das Autoradio eine Auswertung vornehmen kann.

Ebene DAS Seek Qual.

In der Ebene DAS Seek Qual. werden alle empfang- und identifizierbaren RDS - Programme nach ihrer Qualität geordnet in einer Liste hinterlegt. Die Funktionen Dynamisches Autostore, Suchlauf und Scan Suchlauf greifen auf diese Liste zurück.

Ebene DAS Seek Name

In der Ebene DAS Seek Name werden alle empfang- und identifizierbaren RDS - Programme nach ihrem Namen alphabetisch geordnet in einer Liste hinterlegt. Die Funktionen Dynamisches Autostore, Suchlauf und Scan Suchlauf greifen auf diese Liste zurück.

Ebene Stations RDS

In der Ebene Stations RDS können nur identifizierte RDS - Sender gespeichert werden. Es wird ständig auf die am besten zu empfangende Sendefrequenz des Senders geschaltet. Beim Suchlauf auf Stations RDS wird nur bei identifizierbaren Sendern gestoppt.

Ebene Stations Fix

In der Ebene Stations Fix können Frequenzen auf den Stationstasten abgelegt werden. Es erfolgt keine RDS - Auswertung. Der Suchlauf auf Stations Fix entspricht der Handabstimmung FM (Seite 47).

7890_D_6_0.book Seite 69 Montag, 1. Juli 2002 1:19 13

Allgemeine Erläuterung

PTY (Program Type)

Über den PTY ist es möglich, bestimmte Programm - Typen wie z.B. Sport, Popmusik, Klassik usw. auszuwählen.

Der PTY wird über den RDS - Sender abgestrahlt, sofern diese Funktion bei der Sendeanstalt installiert ist. Es kann der Programmtyp des eingestellten Senders angezeigt bzw. ein Suchlauf auf einen bestimmten PTY - Sender durchgeführt werden.

Beispiele für Programm Typen sind:

NEWS Nachrichtendienste

POP M Popmusik

AFFAIRS Politik und Zeitgeschehen

ROCK M Rockmusik

INFO Spezielle Wortprogramme

SCIENCE Wissenschaft

EDUCATE Lernen und Weiterbildung

LIGHT M Leichte Musik

DRAMA Hörspiel und Literatur

CLASSICS Klassische Musik

CULTURE Kultur, Kirche, Gesellschaft

EASY M Unterhaltungsmusik

VARIED Unterhaltendes Wort

SPORT Sport

OTHER M Spezielle Musikprogramme

WEATHER Wetterber

FINANCE Finanzinformationen

CHILDPRG Kinderprogramme

SOCIAL Sozialberichte

RELIGION Religiöse Berichte

PHONE IN Interviews

TRAVEL Reiseberichte

LEISURE Freizeitberichte

JAZZ Jazzmusik

DOCUMENT Dokumentationen

NO PTY Kein PTY

7890 D 6 0.book Seite 70 Montag, 1. Juli 2002 1:19 13

Technische Daten

Wellenbereiche : FM 87,5 MHz - 108 MHz

MW 531 kHz - 1620 kHz

LW 153 kHz - 282 kHz

SW 5800 kHz - 6250 kHz

Übertragungsbereich : 20 Hz - 20 kHz bei CD - Betrieb

30 Hz - 15 kHz bei FM

50 Hz - 2,5 kHz bei MW, LW, SW

Ausgangsleistung : 4 x 18 Watt

Leitungsquerschnitt : min. 0,75 mm²

Lautsprecherimpedanz: min. 4 Ω

Line out : 4 x analog Line Out (Ua max 3Veff bei 10 kΩ)

GAL : Um die GAL zu nutzen, muss vom elektronischen Tacho des Fahrzeugs eine Rechteckspannung mit einer massebezogenen Amplitude von 14 V - 12 V anliegen. Die Anhebung erfolgt in 7 Stufen a 2,5 dB.

NF-Telefon Eingang : Max. Eingangsspannung 8 V (falls Störungen auftreten, sollte ein handelsüblicher 1 : 1 Übertrager in die Signalleitung eingeschleift werden).

AUX - Eingang : 16 KΩ Eingangswiderstand, max. Eingangsspannung 1,7 Veff

Telefon - Mute : Low aktiv Pegel < 2 Volt

Versorgungsspannung : 12 Volt

CD - Anschluss : Es kann der der Sony CD - Wechsler CDX-T6NV angeschlossen werden.

Abspielbare CD's : Es können nur CD's, die der DIN EN 60908 entsprechen verwendet werden.

Der Einsatz von 8 cm CD's mit Adapter ist nicht zu empfehlen

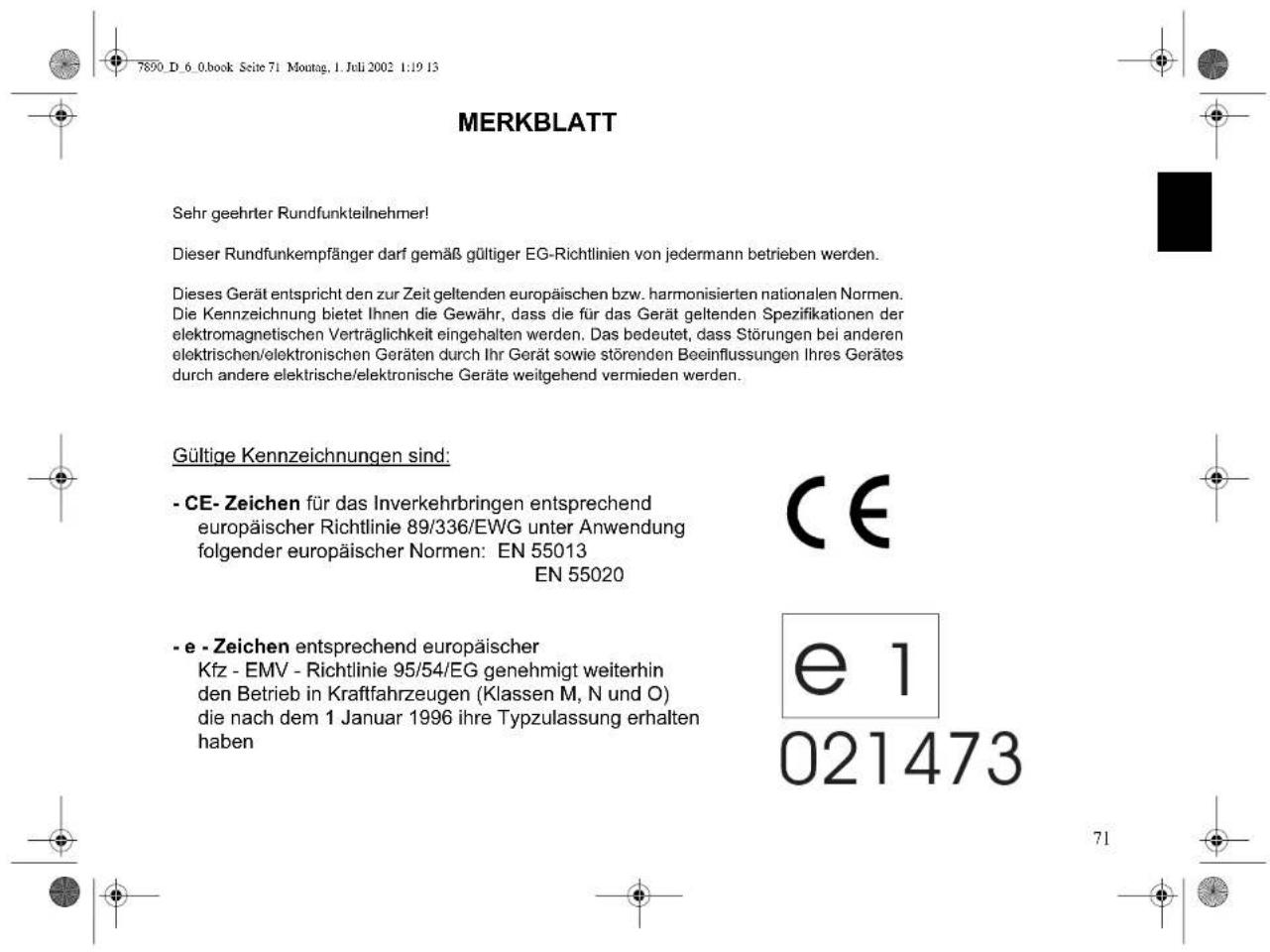

7890 D. 6. 0.book Seite 71 Montag, 1. Juli 2002 1:19 13 MERKBLATT Sehr geehrter Rundfunkteilnehmer! Dieser Rundfunkempfänger darf gemäß gültiger EG-Richtlinien von jedermann betrieben werden. Dieses Gerät entspricht den zur Zeit geltenden europäischen bzw. harmonisierten nationalen Normen. Die Kennzeichnung bietet Ihnen die Gewähr, dass die für das Gerät geltenden Spezifikationen der elektromagnetischen Verträglichkeit eingehalten werden. Das bedeutet, dass Störungen bei anderen elektrischen/elektronischen Geräten durch Ihr Gerät sowie störenden Beeinflussungen Ihres Gerätes durch andere elektrische/elektronische Geräte weitgehend vermieden werden. Gültige Kennzeichnungen sind: - CE- Zeichen für das Inverkehrbringen entsprechend europäischer Richtlinie 89/336/EWG unter Anwendung folgender europäischer Normen: EN 55013 EN 55020 - e - Zeichen entsprechend europäischer Kfz - EMV - Richtlinie 95/54/EG genehmigt weiterhin den Betrieb in Kraftfahrzeugen (Klassen M, N und O) die nach dem 1 Januar 1996 ihre Typzulassung erhalten haben CE e 1 021473 71

7890_GB.book Seite 74 Montag, 1. Juli 2002 1:20 13

Contents

Switching regionalisation on/off 118

7890_GB.book Seite 77 Montag, I. Juli 2002 1:20 13

Anti-theft system

7890_GB.book Seite 79 Montag, I. Juli 2002 1:20 13

General operation

Fader

7890_GB.book Seite 83 Montag, 1. Juli 2002 1:20 13

7890_GB.book Seite 85 Montag, I. Juli 2002 1:20 13

7890_GB.book Seite 87 Montag, I. Juli 2002 1:20 13

7890_GB.book Seite 89 Montag, I. Juli 2002 1:20 13

7890_GB.book Seite 91 Montag, I. Juli 2002 1:20 13

7890_GB.book Seite 93 Montag, I. Juli 2002 1:20 13

7890_GB.book Seite 95 Montag, I. Juli 2002 1:20 13

7890_GB.book Seite 97 Montag, I. Juli 2002 1:20 13

7890_GB.book Seite 99 Montag, 1. Juli 2002 1:20 13

7890_GB.book Seite 101 Montag, 1. Juli 2002 1:20 13

7890_GB.book Seite 103 Montag, 1. Juli 2002 1:20 13

7890_GB.book Seite 104 Montag, 1. Juli 2002 1:20 13

7890_GB.book Seite 105 Montag, 1. Juli 2002 1:20 13

7890_GB.book Seite 107 Montag, 1. Juli 2002 1:20 13

7890_GB.book Seite 108 Montag, 1. Juli 2002 1:20 13

7890_GB.book Seite 109 Montag, 1. Juli 2002 1:20 13

7890_GB.book Seite 111 Montag, 1. Juli 2002 1:20 13

7890_GB.book Seite 113 Montag, 1. Juli 2002 1:20 13

Radio mode

7890_GB.book Seite 115 Montag, 1. Juli 2002 1:20 13

Radio mode

Scan search

7890_GB.book Seite 117 Montag, 1. Juli 2002 1:20 13

Radio mode

MW, LW autostore

7890_GB.book Seite 121 Montag. 1. Juli 2002 1:20 13

Radio mode

7890_GB.book Seite 123 Montag, 1. Juli 2002 1:20 13

Radio mode

7890_GB.book Seite 124 Montag, 1. Juli 2002 1:20 13

CD mode

7890_GB.book Seite 125 Montag, 1. Juli 2002 1:20 13

CD mode

Inserting / ejecting CDs

7890_GB.book Seite 128 Montag, 1. Juli 2002 1:20 13

7890_GB.book Seite 129 Montag, 1. Juli 2002 1:20 13

User menu

7890_GB.book Seite 130 Montag, 1. Juli 2002 1:20 13

User menu

7890_GB.book Seite 131 Montag, 1. Juli 2002 1:20 13

User menu

Setting reception optimisation (M/S)

7890_GB.book Seite 139 Montag, 1. Juli 2002 1:20 13

7890_GB.book Seite 140 Montag, 1. Juli 2002 1:20 13

Technical data

Wavebands : FM 87.5 MHz - 108MHz

MW 531 kHz - 1620 kHz

LW 153 kHz - 282 kHz

SW 5800 kHz - 6250 kHz

7890_GB.book Seite 141 Montag, 1. Juli 2002 1:20 13

NOTICE

Dear listener,

7890_F.book Seite 144 Montag, I. Juli 2002 1:32 13

Table des matières

7890_F.book Seite 148 Montag, 1. Juli 2002 1:32 13

7890_F.book Seite 149 Montag. 1. Juli 2002 1:32 13

7890_F.book Seite 153 Montag, 1. Juli 2002 1:32 13

Mode navigation

- DEST. PRECEDENTES

7890_F.book Seite 155 Montag, 1. Juli 2002 1:32 13

Mode navigation

7890_F.book Seite 156 Montag, 1. Juli 2002 1:32 13

Mode navigation

7890_F.book Seite 157 Montag, 1. Juli 2002 1:32 13

Mode navigation

7890_F.book Seite 161 Montag, 1. Juli 2002 1:32 13

Mode navigation

7890_F.book Seite 163 Montag, 1. Juli 2002 1:32 13

Mode navigation

7890_F.book Seite 165 Montag, 1. Juli 2002 1:32 13

Mode navigation

Effacer blocage

7890_F.book Seite 167 Montag, 1. Juli 2002 1:32 13

Mode navigation

- "Suivez la route".

7890_F.book Seite 171 Montag, 1. Juli 2002 1:32 13

Mode navigation

7890_F.book Seite 173 Montag, 1. Juli 2002 1:32 13

Mode navigation

7890_F.book Seite 175 Montag, 1. Juli 2002 1:32 13

Mode navigation

HOPITAL ROBERT 0,4 KM+ CLINIQUE DES MAUSS 0,7 KM+

7890_F.book Seite 179 Montag, 1. Juli 2002 1:32 13

Mode navigation

7890_F.book Seite 181 Montag, 1. Juli 2002 1:32 13

Mode navigation

7890_F.book Seite 183 Montag, 1. Juli 2002 1:32 13

Mode radio

Activation du mode radio

7890_F.book Seite 184 Montag, 1. Juli 2002 1:32 13

Mode radio

7890_F.book Seite 185 Montag, 1. Juli 2002 1:32 13

Mode radio

7890_F.book Seite 187 Montag, 1. Juli 2002 1:32 13

Mode radio

Mémorisation automatique (Autostore) MW, LW

7890_F.book Seite 191 Montag, 1. Juli 2002 1:32 13

Mode radio

7890_F.book Seite 193 Montag, 1. Juli 2002 1:32 13

Mode radio

7890_F.book Seite 195 Montag, 1. Juli 2002 1:32 13

Mode CD

Insertion / éjection de CD

7890_F.book Seite 203 Montag, 1. Juli 2002 1:32 13

7890_F.book Seite 205 Montag, 1. Juli 2002 1:32 13

7890_F.book Seite 207 Montag, 1. Juli 2002 1:32 13

7890_F.book Seite 209 Montag, 1. Juli 2002 1:32 13

Remarques générales

PTY (type de programme)

7800 F-book Seite 211 Montag. 1. Juli 2002 1:32 13

FICHE TECHNIQUE

Chers auditeurs!

7890_I.book Seite 214 Montag, I. Juli 2002 1:37 13

Indice

7890_I.book Seite 217 Montag, I. Juli 2002 1:37 13

7890_I.book Seite 218 Montag, I. Juli 2002 1:37 13

7890_I.book Seite 219 Montag. 1. Juli 2002 1:37 13

7890_I.book Seite 223 Montag, I. Juli 2002 1:37 13

7890_I.book Seite 225 Montag, I. Juli 2002 1:37 13

7890_I.book Seite 226 Montag, I. Juli 2002 1:37 13

7890_I.book Seite 227 Montag, I. Juli 2002 1:37 13

7890_I.book Seite 228 Montag, I. Juli 2002 1:37 13

7890_I.book Seite 230 Montag, 1. Juli 2002 1:37 13

7890_I.book Seite 233 Montag, 1. Juli 2002 1:37 13

7890_I.book Seite 235 Montag, I. Juli 2002 1:37 13

7890_I.book Seite 237 Montag, I. Juli 2002 1:37 13

7890_I.book Seite 238 Montag, 1. Juli 2002 1:37 13

7890_I.book Seite 241 Montag, I. Juli 2002 1:37 13

7890_I.book Seite 243 Montag, I. Juli 2002 1:37 13

7890_I.book Seite 245 Montag, I. Juli 2002 1:37 13

7890_I.book Seite 248 Montag, I. Juli 2002 1:37 13

7890_I.book Seite 249 Montag, I. Juli 2002 1:37 13

7890_I.book Seite 251 Montag, I. Juli 2002 1:37 13

7890_I.book Seite 253 Montag. 1. Juli 2002 1:37 13

Funzionamento radio

7890_I.book Seite 255 Montag, I. Juli 2002 1:37 13

Funzionamento radio

Ricerca scan

7890_I.book Seite 257 Montag, I. Juli 2002 1:37 13

Funzionamento radio

Autostore MW, LW

7890_I.book Seite 260 Montag, 1. Juli 2002 1:37 13

Funzionamento radio

7890_I.book Seite 261 Montag, I. Juli 2002 1:37 13

Funzionamento radio

7890_I.book Seite 263 Montag, I. Juli 2002 1:37 13

Funzionamento radio

7800 Lbook Seite 267 Montag. 1. Juli 2002 1.37 13

Funzionamento CD

7890_I.book Seite 270 Montag, 1. Juli 2002 1:37 13

Menu utente

7890_I.book Seite 275 Montag, I. Juli 2002 1:37 13

Boccola antenna C1 C2 C3 1 4 7 10 13 16 18 3 6 9 12 16 18 2 5 8 9 14 17 20 1 [ 3 ] 6 [ 7 ] 2 [ 4 ] 6 [ 6 ] 1 [ 3 ] 6 [ 7 ] 2 [ 4 ] 6 [ 6 ] Antenna GPS

7890_I.book Seite 277 Montag, I. Juli 2002 1:37 13

[Figure]

[Figure]

[Figure]

[Figure]

[Figure]

[Figure]

[Figure]

[Figure]

7890_I.book Seite 279 Montag, 1. Juli 2002 1:37 13

7890_I.book Seite 281 Montag, 1. Juli 2002 1:37 13

FOGLIO INDICATIVO
