BEDIENUNGSANLEITUNG 940590 Kitchen Crew

Einzel-Induktionskochfeld

Bedienungsanleitung KitchenCrew Einzel-Induktionskochfeld

Art-Nr.:940590

Stand: Oktober 2016

Druck- und Satzfehler vorbehalten.

Copyright ©

Springlane GmbH

Erkrather Straße 228d

40233 Dusseldorf

Telefon: [phone]

Telefax: [phone]

E-Mail: [e-mail]

Service-Hotline

Bei Fragen zum Gebrauch des Gerätes wende dichitte an unseren Kundendienst.

Rufnummer Deutschland: [phone]

(innerhalb Deutschlands kostenlos)

Rufnummer Österreich: [phone]

(innerhalb Österreichs kostenlos)

Rufnummer Schweiz: [phone] (innerhalb der Schweiz kostenlos)

E-Mail: [e-mail]

Inhalt

DE

Technische Daten 5

Produktbeschreibung

Verwendungszweck

Geeignetes Kochgeschirr 8

Sicherheitshinweise

Allgemeine Sicherheit 8

Elektrische Sicherheit 12

Vorder ersten Inbetriebnahme 14

Allgemeine Gebrauchshinweise 14

Reinigung und Pflege 17

Fehler beheben 18

Entsorgung/Umweltschutz 19

Kundenservice 20

Konformitätserklarung 20

IT

Dati tecnici 37

Leistung: 2000 W, 220-240V\~, 50 Hz/60 Hz

MaBe (B/T/H): 28 × 35 × 6.5 ~cm

Gewicht: 2,4kg

Temperaturbereich: 60-200°C

Ausstattung: Einfache Bedienung durch Touch-Funktion,

10 Leistungs- und 10 Temperaturstufen, Timer,

Kindersicherung und automatische Abschaltung.

Änderungen und Irrt umer in Ausstattungsmerkmalen, Technik, Farben und Design vorbehalten.

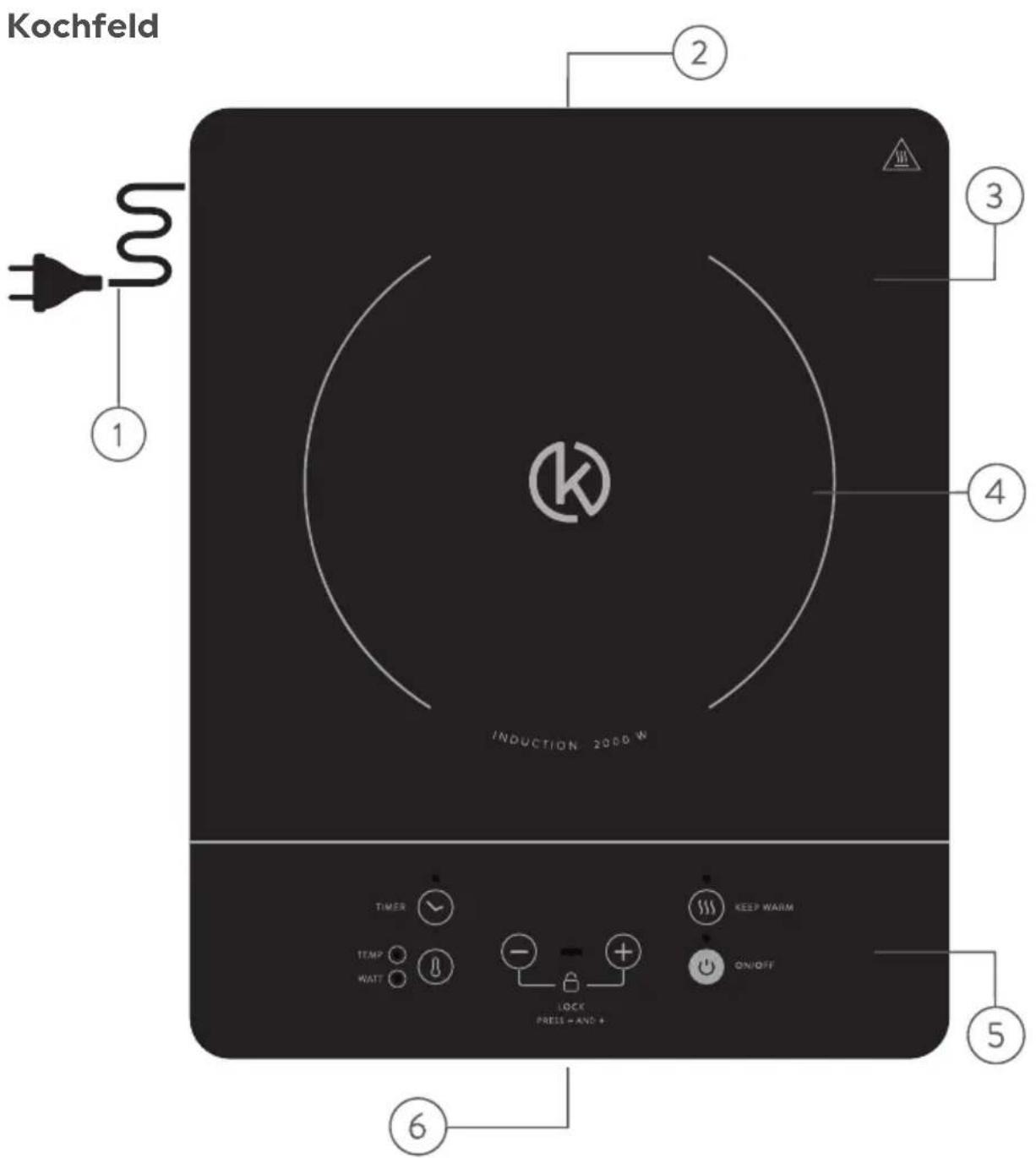

1. Netzkabel
2. Lüfter (Abluft)
3. Keramikplatte
4. Kochzone
5. Bedienfeld mit Steuerungstasten
6. Lüfter (Zuluft)

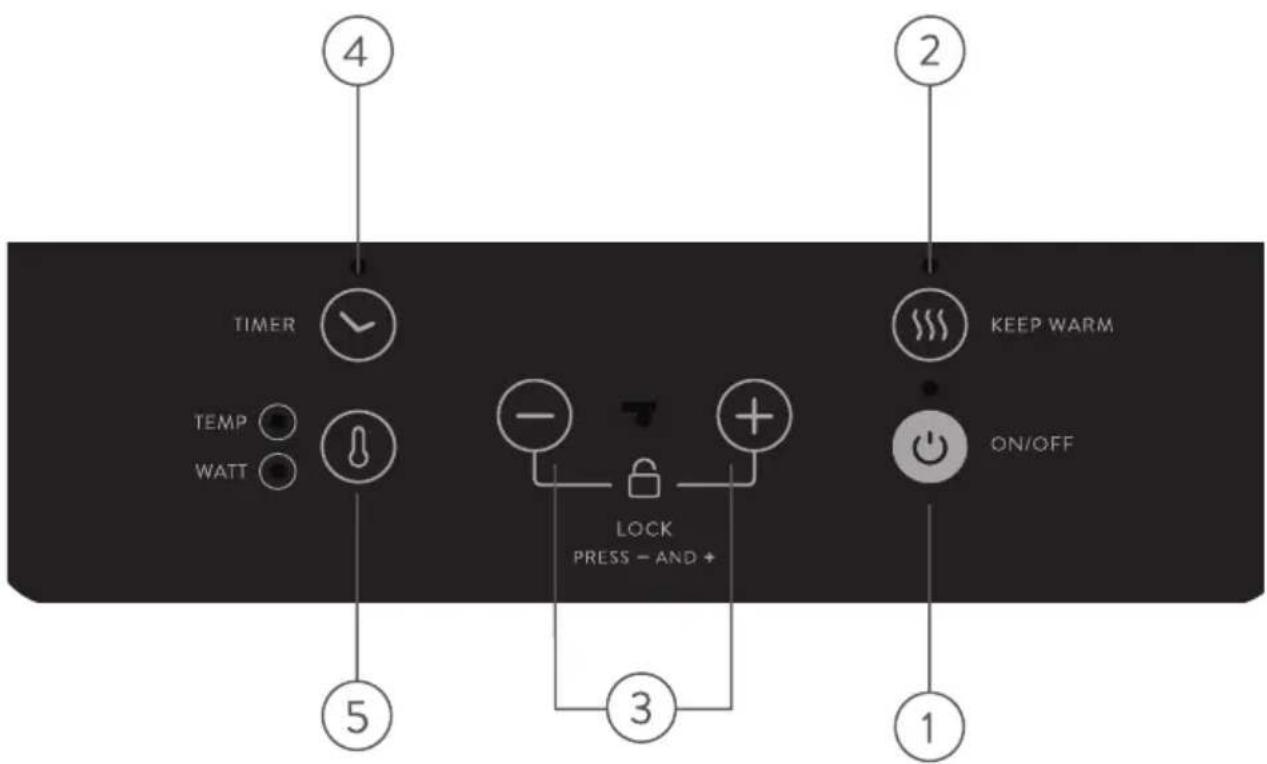

Bedienfeld

1. Ein-/Aus-Taste
2. Warmhalte-Taste
3. +/Tasten
4. Timer-Taste
5. Funktion-Taste: Temperatur/Leistung/Sperren

Verwendungszweck

Das Einzel-Induktionskochfeld eignet sich, um Lebensmittel und Flüssigkeiten in induktionsgeeignetem Kochgeschirr durch elektromagnetische Hitzschechnell und energieeffizient zu erwärmen.

Warning!

• Verwende nur das in dieser Bedienungsanleitung erwähnte Kochgeschirr: Flachbodenpfannen/-topfe mit 15-20 cm Bodendurchmesser aus Stahl, Edelstahl, Gusseisen oder emailiertem Eisen.
• Nicht geeignet ist Kochgeschirr mit abgerundeten und kleinerem Durchmesser als 15 cm sowie Kochgeschirr aus folgenden Materialien: Glas, Keramik, Kupfer oder Aluminium.
• Nach der ersten Benutzung konnen üblicherweise weiß Flecken am Boden des verwendeten Kochgeschirrs auftreten. Zum Entfernen etwas Essig im entsprechenden Kochgeschirr auf 60-80 °C erhitzen und Flecken mit einer Spülbürste entfernen.

Sicherheitshinweise

Allgemeine Sicherheit

Lies dir die Gebrauchsanweisung vor Inbetriebnahme sorgfältig durch und bewahre diese auf. Das Gerätarf nur von Personen benutzt werden, die mit den Sicherheitsanweisungen vertraut sind.

Die Springlane GmbH ist nicht schadensatz- pflichtig fur Folgeschaden, Sachschaden oder Personenverletzungen, die durch die Nichtbeachtung der Sicherheitshinweise und durch

unsachgemäß Handhabung des Geräts entstan den sind.

• Kinder)dürfen nicht mit dem Gerät speien. Reinigung und Benutzerwartung)dürfen nicht von Kindern ohne Beauf

sichtigung durchgeführt werden.

Das Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten oder nicht ausreichenden Erfahrungen und Kenntnissen verwendet werden, es sei dess, sie werden stets von einer für sie verantwortlichen Person beaufsichtigt und angeleitet.
- Halte Gerät und Netzkaibel außerhalb der Reichweite von Kindern.
- Verwende das Gerät nur bestimmungsgemäß und nur für den in dieser Bedienungsanleitung beschrieben Zweck.
- Verwende das Gerät nicht, falls ein Teil beschädigt oder defekt ist. Sollte das Gerät beschädigt oder defekt sein, erneuer es unverzüglich.
- Überprüfe das Netzkabel regelmäßig auf Beschädigungen. Benutze das Gerät nicht, wenn das Netzkabel beschädigt ist.itte wende dich in thisem Fall

an unseren Kundendienst, um Gefährdungen zu vermeiden.

Das Gerät eignet sich nur zur Verwendung in Innenräumen, verwende es nicht im Freien.
Das Gerät eignet sich nur für den Hausgebrauch. Verwende es nicht für gewerbliche Zwecke.
Erwärme niemals Lebensmittel in versiegelten Behältern wie Konser-ven, Kaffeekannen oder anderen unter Druck stehenden Behältnissen, um eine Explosion durch Erhitzung zu vermeiden.
- Tauche das Gerät nie in Wasser oder andere Flüssigkeiten ein. Wenn es doch in Flüssigkeiten eingetaucht wurde, entferne das Gerät nicht mit denen Händen. Ziehesofort den Netzstecker aus der Wandsteckdose. Wenn das Gerät in Wasser oder andere Flüssigkeiten eingetaucht wurde, darf es nicht mehr verwendet werden.
Um die volle Funktionsfähigkeit des Geräts sicher

zustellen und Verletzungen zu vermeiden, erhitzeniemals leeres Kochgeschirr.

• Zwischen dem Kochgeschirr und dem Kochfeld darauf sich kein Papier befinden. Es konnte sich entzünden.
• Lasse Kochfeld und Kochgeschirr bei Gebrauch nicht unbeaufsichtigt. Ist eine Beaufsichtigung für kurze Zeit nicht möglich, stelle sicher, dass während der Verwendung jederzeit ausreichend Flüssigkeit/ Inhalt im Kochgeschirr vorhanden ist.
• Verwende das Gerät nie in der Nähe von Gasherden. Metallteile konnten durch das Magnetfeld ungewollt erhitzt werden.
• Erhitze abgesehen vom Kochgeschirr keine anderen metallischen Teile auf dem Kochfeld und verwende ausschließlich für Induktion geeignetes Kochgeschirr.
• Ziehe das Netzkabel nach Gebrauch(sofort aus der Steckdose.Achte darauf, dass keine Handedabei

niemals nass sind.

• Menschen mit Herzschrittmacher sollenn vor Gebrauch des Geräts einen Arzt zu Rateziehen und das Kochfeld nur nach Einverständnis des Arztes verwenden. Das Magnetfeld des Kochfeldes kann die Funktionsfähigkeit von Herzschrittmachern beinflussen.
  Um Gefahren zu vermeiden, führte niemals Drahte, Kabel oder andere fremde Gegenstände, die nicht zum Gerät gehoren, in die Geräteöffnengenein. Vermeide außerdem die Blockierung oder einen Verschluss samtlicher Belüftungsöffnungen.
• Verwende das Kochfeld nicht als Ablage für Papier, Stoff in Form von Spül- oder Putzlappen, metallische Gegenstände wie Messer, Gabeln, Dosen und Aluminiumfolies sowie andere ungeeignete Gegenstände und leicht entflammbare Materialien.
• Das Kochfeld eignet sich

nicht zum indirekten Erhitzen. Verwende geeignetes Kochgeschirr ausschließlich ohne weitere Hilfsmittel direkt auf dem Kochfeld.

• Halte das Gerät von Hitzequellen fern. Stelle das Gerät nicht auf freihe Oberflächen oder in die Nähe von offenen Flammen.
• Platziere das Gerät nur auf ebenen, hitzebeständigen Oberflächen: nicht auf Stoff, Metall oder nicht wärmebeständigen Materialien. Der Freiraum um das Gerät herum muss mindestens 10 cm betragen und die Luftzirkulationarf nicht beeinträchtigt sein.
  Das Gerät sollte in genürgend Abstand zu Objekte aufgestellt werden, die empfindlich gegenüber elektromagnetischen Feldern reagieren (z.B. Radios, Fernseher, etc.).
• Decke das Gerät nicht ab und belaste es nicht mit mehr als 8 kg Gewicht. Eine Überlastung kann zu

Beschädigungen führen.

Schütze das Gerät vor Umwelteinflüssen wie Insekten, Staub und Feuchtigkeit, um Kurzschlüsse und andere Fehlfunktionen zu vermeiden. Wir das Gerät längerere Zeit nicht verwendet, bewahre es zum Schutz in der Original-Verpackung auf und reinige es vor der)nachsten Benutzung.
- Bewege das Gerät nicht, solange Kochgeschirr daraufuf abgestellt ist.
- Vermeide den direkten Kontakt zu scharfen Gegenständen, die das Kochfeld beschädigen können. Sollte die Oberfläche beschädigt sein, schalte das Gerätofort aus und lasse die Glaskeramikplatte von einem autorisierten Techniker reparieren.
- Reinige das Kochfeld vor jeder Benutzung und überprüfe die Belüftungsöffnungen, für eine einwandfrei Funktion.
Vorsicht vor bereits Teilen! Warte, bis das Gerät abgekühlt ist, bevor

du es mit den Händen berührst. Die Oberfläche wird bei Gebrauch heißt und kann durch heiβes

Kochgeschirr noch erhöhte Restwärme aufweisen, wenn das Gerät abgeschaltet ist.

Elektrische Sicherheit

Warning! Gefahr eines Elektrischen Schlags.

Dieses Produkt darf bei erforderlichen Servicearbeiten ausschließlich von einem autorisierten Techniker geöffnet werden.

Trenne das Gerät bei Problemensofar von der Spannungsvorsorgung und anderen Geräten.
- Verwende das Gerät nicht, falls das Netzkabel oder der Netzstecker beschädigt oder defekt ist. Ist der Netzstecker oder das Netzteil beschädigt oder defekt, muss das Netzteil oder der Netzstecker vom Hersteller oder einem autorisierten Service-Partner erneuert werden.
- Vergewissere dich stets vor dem Gebrauch, dass die Netzspannung mit

der Spannung auf dem Typenschild des Gerats übereinstimmt.

• Verbinde das Gerät mit einer geerdeten Wandsteckdose (mit mindestens 10A).
• Verwende keine Wandsteckdose, an der bereits mehrere andere Geräte angeschlossen sind oder für die der Netzstecker nicht passend ist.
• Wickle Netzkabel und ggf. Verlängerungskabel immer vollständig ab.
  Das Gerät ist nicht dafür ausgelegt, mit einer externen Zeitschaltuhr oder

einem separaten Fernsteuersystem betriebenzu werden.

• Bewege das Gerät nicht durch Ziehen am Netz-kabel. Achte darauf, dass sich das Netzkabel nicht verwickeln kann. Vergewissere dich, dass das Netzkabel nicht über die Kante einer Arbeitsplatte hangt und sich niemand

darin verfangen oder darüber stolpern kann.

• Tauche das Gerät, das Netzkabel oder den Netzstecker niemals in Wasser oder andere Flüssigkeiten.

• Lasse das Gerät nicht unbeaufsichtigt, während der Netzstecker mit dem Stromnetz verbunden ist.

• Entferne alle Transportsicherungs- und Verpackungsteile sowie Schutzfolien vom Kochfeld und halte diese von Kindern fern - Erstickungsgefahr!

• Reinige das Gerät, um eventuelle Produktionsrückstände zu entfernen. Beachte damit unsere Reinigung- und Pflegehinweise.

Allgemeine Gebrauchshinweise

Die Tasten des Bedienfeldes reagieren auf Berührung. Festes Drucken ist nicht notwendig. Verwende zum Tippen die Fingerspitzen bzw. Fingerkuppen, nicht die Nägel.
- Bei jedem Tasten-Befehl ertönt ein Signalton zur Bestätigung.
- Halte die Tasten stets sauber und trocken. Verdecke sie nicht mit Gegenständen wie Tüchern, Topflappen oder anderen Kochutensilien. Schon ein dürner Wasserfilm kann die Tastenfungtion beeinträchtigen.
- Halte die Belüftungsöffnungen stets frei.
- Verwende ausschließlich Kochgeschirr, das Lebensmittel oder Flüssigkeit enthalt, und platziere es immer mittig auf dem Kochfeld.
- Stecke den Netzstecker in die Wandsteckdose. Es ertont ein Signalton und auf dem Bedienfeld erscheint der Buchstabe, Das Gerät

befindet sich im Standby-Modus.

• Drücke zum Einsatz des Geräts auf die Ein-/Aus-Taste. Nun kannst du das Kochfeld verwenden. Drücke dazu auf die Funktion-Taste.
• Wird nach dem Einsatz die Funktion-Taste mehr als 10 Sekunden nicht betätig, schaltet sich das Gerät automatisch ab.
• Ist nach dem Betätigen der Funktion-Taste kein geeignetes Kochgeschirr auf der Kochzone platziert, ertönt ein Signal-Ton und das Kochfeld erhitzt sich nicht. Nach 1 Minute schaltet sich das Gerät automatisch ab.
  Die Hitzezufuhr stoppt automatisch und das Gerätschaltet nach 1 Minute in den Standby-Modus, sobald das Kochgeschirr von der Kochzone entfernt wird. Es ertont ein Signal-Ton.
• Drücke nach dem Gebrauch die Ein-/Aus-Taste, um das Gerät in den

Standby-Modus zu versetzen und auszuschalten.

• Ziehe den Netzstecker aus der Wandsteckdose.
• Achtung: Lasse das Gerät nach Gebrauch vollständig abkühlen. Solange das Display, H' anzeigt ist

das Gerät noch heißt. Berühre das Kochfeld währenddessen nicht. Zeigt das Display, an, ist das Kochfeld noch keinlich warm. Auch dann solltest du Berührungen möglichst vermeiden.

Das Kochfeld ist mit einem Überhitzungsschutz ausgestattet. Sobald das Kochgeschirr zu heißt wird, schaltet sich das Gerät automatisch ab. Sollte das Gerät zu heißt werden, warte ein paar Minuten ab und lasse das Kochfeld abkühlen. Anschließend ist das Gerät wieder einwandfrei verwendbar.

Einstellen der Leistung und Temperatur

• Drücke nach dem Einsatzen auf die Funktion-Taste, um zwischen dem Temperatur-Modus und dem Leistungs-Modus zu wahren.
• Drückst du die Tasteomal, startet das Gerät im Leistungs-Modus bei 1600 Watt und das Kochfeld beginnnt, sich zu erhitzen.
• Verwende die voreingestellte Leistungsstufe oder berühre die + / - Tasten, um die Leistung zu erhöhen oder zu verringn. Wahle eine Leistung zwischen minimal 200 Watt und maximal 2000 Watt.
• Drückst du die Taste zwei Mal, startet das Gerät im Temperatur-Modus bei 140^ und das

Kochfeld beginnt, sich zu erhitzen.

• Verwende die voreingestellte Temperatur oder berühre die +/- Tasten, um die Temperatur zu erhöhen oder zu verringern. Wahle eine Temperatur zwischen minima 60^ und maximal 200^ .
• Das Display kann Leistung/Temperatur und Zeit anzeigen. Ist der Timer eingeschaltet, wechselt die Anzeige stetig zwischen Leistung/ Temperatur und ablaufender Zeit. Ist der Timer nicht eingeschaltet, werden ausschließlich die Leistungs- und Temperatureinstellungen angezeigt.

Einstellen des Timers

• Drücke auf die Timer-Taste, um den Timer-Modus zu aktivieren. Das Timer-Symbol leuchtet auf und die Zahlen auf dem Display blinken.
• Berühre die +/- Tasten, um die Zeiteinstellung zu erhöhen oder zu verringern. Du kannst eine Zeit zwischen 1 Minute und 3 Stunden einstellen.
• Ist die gewünschte Zeit eingestellt, warte, bis das Display nicht mehr blinkt. Der Countdown wird gestartet.
• Ist die Zeit abgelaufen, hört das Gerät auf zu heizen und schaltet sich ab.
• Automatische Abschaltung: Läuft das Gerät ohne eingestillten Timer dauerhaft, schaltet es sich 2 Stunden nach dem Einsatz automatisch ab. Im Timer-Modus wird die automatische Abschaltung außer Kraft gesetzt.

Warmhalte-Funktion

• Verwende die Warmhalte-Funktion nach der Zubereitung, um ein Auskühlen im Topf zu verhindern.
• Drücke auf die Warmhalte-Taste. Das Kochfeld erhitzt das Kochgeschirr bei sehr geringer Hitze, um die Temperatur im Topf konstant zu halten.
• Im Warmhalte-Modus kann die Temperatur nicht individuell eingestellt werden.

Kindersicherung und Sperren des Geräts

Das Gerät kann gesperrt werden, um einen unbeabsichtigten Betrieb zu vermeiden.

• Drücke gleichzeitig die + und die - Taste, um das Gerät zu sperren. Die Sperranzeige leuchtet auf.
• In diesen Modus kann ausschließlich die Ein-/Aus-Taste zum Abschalten des Geräts verwendet werden. Alle anderen Funktionen sind gespeppt.

Um die Funktion abzubrechen:

• Halte die + und die - Taste gleichzeitig für 3 Sekunden gedrück. Die Sperranzeige erlischt.

Warning!

• Schalte das Gerät vor der Reinigung oder Pflege immer aus,ziehe den Netzstecker aus der Wandsteckdose und warte, bis sich das Gerät vollständig abgekühlt hat.
• Tauche das Gerät nicht in Wasser oder andere Flüssigkeiten ein.
• Verwende nie Scheuer- oder Lösungsmittel.
• Reinige die Belüftungsöffnungen mit einer trockenen weichen Bürste oder einem kleinen Vakuum-Reiniger. Werde das Gerät langere Zeit nicht verwendet, können die Öffnungen mit Staub und Dreck verschmutzt und

blockiert sein.

• Reinige das Äußere des Geräts mit einem feuchten weichen Tuch. Verwende ggf. ein weniger neutrales Reinigungsmittel. Trockne das Gerät gründlich mit einem sauberentrockenen Tuch ab.
• Wird das Kochfeld längerere Zeit nicht in Betrieb genommen, entferne das Netzkabel und lageredas Gerat geschützt vor Staub und Umwelterinflüssen.
• Versuche nicht, das Gerät selbst zureparieren. Falls es nicht einwandfrei arbeitet, tausche es gegen einneues aus.

PROBLEMLösUNG
Nach dem Einstecken des Netzsteckers und dem Einsatzten über die Ein-/Aus-Taste leuchten Display und Symbole nicht auf.	Ist das Netzkabel ordnungsgemäß in die Wandsteckdose eingesteckt?Ist die Taste, der Kabelanschluss, das Netzteil oder die Sicherung beschädigt?
Display und Symbole leuchten nach dem Einsatzten ordnungsgemäß auf, aber die Kochzone erhitzt sich nicht.	Verwendest du geeignetes Kochgeschirr mit induktionskompatiblem Material?Befindet sich das Gerät im voreingestelltten Standard-Modus?
Die Hitzezuführ stoppt während des Kochens.	Verbrennt das Öl durch zu hohe Temperatur beim Braten und Frittieren der Zutaten?Ist die Umgebungstemperatur sehr hoch?Sind die Belüftungsöffnungen blockiert oder verschmutzt?Läuft das Gerät bereits länger als 2 Stunden seit dem Einsatzten?Der Überhitzungsschutz des Geräts konnte sich eingeschaltet haben. Nimm das Kochfeld vom Strom, steck das Netzteil wieder ein und starte das Gerät erneut.

Fehlercode	E3 / E6	· Warte einen Moment und drücke die Ein-/ Aus-Taste, wenn sich die Temperatur des Kochfelds normalisiert hat. Nun sollte das Kochfeld wieder fehlerfrei funktionieren.
	E7 / E8	· Schalte das Gerät aus. Schalte es wieder ein, wenn sich die Spannung normalisiert hat. Nun sollte das Kochfeld wieder fehlerfrei Funktionieren.
	E1 / E2 / E4 / E5 / Eb	· Das Gerät ist defekt.

Notfall

Sollten während des Gebrauchs Unregelmäßigkeiten und Probleme auftreten, trenne das Gerät von der Stromzufuhr und verwende es nicht weiter.

Entsorgung/Umweltschutz

Unsere Produkte werden mit hohem Qualitätsanspruch hergestellt und sind für eine lange Lebensdauer ausgelegt. Regelmäßige Wartung und Pflege/TRagen dazu bei, die Nutzungsdauer zu verlangern. Ist das Geräte defekt und nicht mehr zu reparieren,arf es nicht zusammen mit dem normalen Hausmüll entsorgt werden.

Du musst das Gerät bei einer ausgewiesenen Entsorgungsstelle zum Recycling elektrischer oder elektronischer Geräte abgeben. Durch die fachgerechte Entsorgung und das Recycling leistest du einen wichtigen Beitrag zum Schutz unserer Umwelt.

Dieses Gerät entspricht der WEEE Richtlinie 2002/96/EG über die Entsorgung elektrischer und elektronischer Altgeräte.

Grundsätzlich unterliegen unsere Produkte der gesetzlichen Gewährleistungs- pflicht von 2 Jahren. Ansprüche darüber hinaus konnen nur in Verbindung mit dem Kaufbeleg bearbeitet werden. Verschleibteile schreiben bei der üblichen Abnutzung einen Gewährleistungsanspruch aus. Die Lebensdauer hangt von der jeweiligen Behandlung und Nutzung der Produkte ab und ist daher variabel.

Wende dich für Fragen zur Bedienung oder Funktion unserer Antikel an unseren Kundenservice:

Rufnummer Deutschland: [phone]

(innerhalb Deutschlands kostenlos)

Rufnummer Österreich: [phone]

(innerhalb Österreichs kostenlos)

Rufnummer Schweiz: [phone] (innerhalb der Schweiz kostenlos)

E-Mail: [e-mail]

Konformitätserklärung

Dieses Gerät ist in Konformität mit:

• Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU)

• Niederspannungsrichtlinie (2014/35/EU)
  RoHS Richtlinie (2011/65/EU RoHS)

Power: 2000 W, 220-240 V\~, 50 Hz/60 Hz

Size (W/D/H): 28 × 35 × 6.5 cm

Weight: 2,4kg

Temperature range: 60 - 200^
