DSXB710D - Autoradio SONY - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio
Marke	Sony
Modell	DSX-B710D
Abmessungen (B×H×T)	178 mm × 100 mm × 177 mm
Einbaumaße (B×H×T)	182 mm × 111 mm × 159 mm
Gewicht	1,0 kg
Stromversorgung	12 V Gleichstrom-Batterie (negative Masse)
Nennstrom	10 A
Maximale Ausgangsleistung	55 W × 4 (an 4 Ω)
Lautsprecherimpedanz	4 Ω bis 8 Ω
Tunertyp	DAB/DAB+, FM, AM/LW
FM-Bereich	87,5 MHz – 108,0 MHz
AM-Bereich	531 kHz – 1602 kHz
DAB-Bereich	174,928 MHz – 239,200 MHz
Bluetooth-Konnektivität	Bluetooth Version 3.0, Reichweite ca. 10 m
Bluetooth-Profile	A2DP, AVRCP, HFP, PBAP, SPP
USB-Anschluss	High-Speed, max. Strom 1 A, FAT16/FAT32-Formate
Audioformate	MP3, WMA, AAC, FLAC
Hauptfunktionen	Extra Bass, automatischer Suchlauf, Senderspeicher, Freisprechfunktion
Im Lieferumfang enthalten	Hauptgerät, Stromkabel, Mikrofon, Einbaurahmen, Entriegelungsschlüssel
Pflege und Reinigung	Vor dem Gebrauch abkühlen lassen, wenn das Fahrzeug in der Sonne stand; keine Flüssigkeiten verschütten
Sicherheit	Im Armaturenbrett installieren, Staub und hohe Temperaturen vermeiden
Ersatzteile erhältlich	Kabel für Lenkradfernbedienung (RC-SR1) optional

Häufig gestellte Fragen - DSXB710D SONY

Wie verbinde ich mein Telefon über Bluetooth mit dem Autoradio?

Drücken Sie MENU, drehen Sie das Rad, um BLUETOOTH dann PAIRING auszuwählen, und wählen Sie DEVICE 1 oder DEVICE 2. Suchen Sie auf Ihrem Telefon nach Bluetooth-Geräten und wählen Sie das Modell DSX-B710D. Wenn ein Code angefordert wird, geben Sie 0000 ein.

Wie deaktiviere ich den Demo-Modus (DEMO)?

Drücken Sie MENU, drehen Sie das Rad, um GENERAL auszuwählen, dann DEMO. Wählen Sie DEMO-OFF und bestätigen Sie. Drücken Sie zweimal MODE, um zur normalen Anzeige zurückzukehren.

Wie setze ich das Autoradio zurück?

Drücken Sie gleichzeitig die Tasten DSPL und CALL und halten Sie sie länger als 2 Sekunden gedrückt. Der Reset löscht die Uhrzeit und einige gespeicherte Daten.

Was tun, wenn das Autoradio nicht einschaltet?

Überprüfen Sie die Sicherung: Ersetzen Sie sie durch eine Sicherung gleicher Stärke. Wenn die neue Sicherung ebenfalls durchbrennt, wenden Sie sich an einen Sony-Händler. Stellen Sie außerdem sicher, dass das gelbe (permanente) und das rote (geschaltete) Stromkabel korrekt angeschlossen sind.

Welche Audioformate werden über USB unterstützt?

Die unterstützten Formate sind MP3, WMA, AAC (.m4a, .mp4) und FLAC (.flac). Das Dateisystem muss FAT16 oder FAT32 sein.

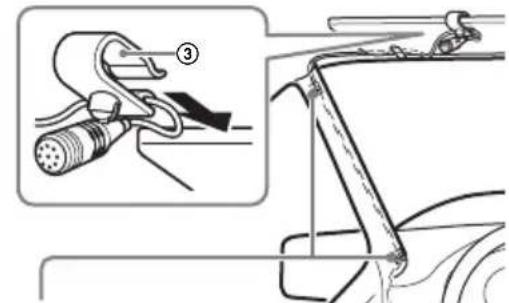

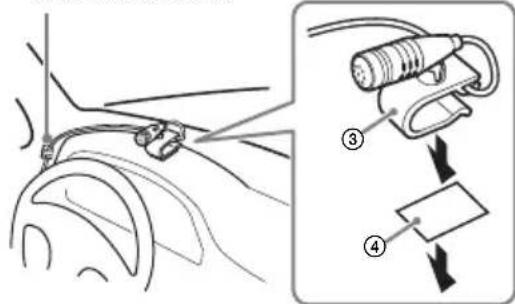

Wie installiere ich das Mikrofon für die Freisprechfunktion?

Befestigen Sie das Mikrofon mit dem mitgelieferten doppelseitigen Klebeband an der gewünschten Stelle. Verlegen Sie das Kabel so, dass es die Fahrt nicht beeinträchtigt. Stecken Sie den Stecker in den Mikrofonanschluss des Autoradios.

Kann ich zwei Telefone gleichzeitig verbinden?

Ja, das Autoradio kann gleichzeitig zwei Bluetooth-Geräte verbinden (z. B. zwei Telefone oder ein Telefon und einen Audio-Player). Verwenden Sie die Optionen DEVICE 1 und DEVICE 2 im Bluetooth-Menü.

Wie stelle ich den Einbauwinkel des Autoradios ein?

Der Einbauwinkel sollte weniger als 30 Grad zur Horizontalen betragen, um einen ordnungsgemäßen Betrieb und korrekte Wiedergabe zu gewährleisten.

Was tun, wenn das Display dauerhaft eingeschaltet bleibt?

Aktivieren Sie die Funktion AUTO OFF im Menü GENERAL. Dadurch schaltet sich das Gerät nach einer bestimmten Zeit automatisch aus, wenn keine Quelle aktiv ist. Sie können auch OFF gedrückt halten, um das Display auszuschalten.

Wie aktualisiere ich die Firmware des Autoradios?

Besuchen Sie die Sony-Support-Website, um das Update herunterzuladen. Kopieren Sie die Datei auf einen USB-Stick (FAT16/FAT32). Stecken Sie den Stick in den USB-Anschluss und folgen Sie den Anweisungen auf dem Bildschirm. Unterbrechen Sie während des Updates nicht die Stromversorgung.

BEDIENUNGSANLEITUNG DSXB710D SONY

Zum Deaktivieren der Demo-Anzeige (DEMO) schlagen Sie bitte auf Seite 6 nach.

Informationen zum Anschluss und zur Installation finden Sie auf Seite 10.

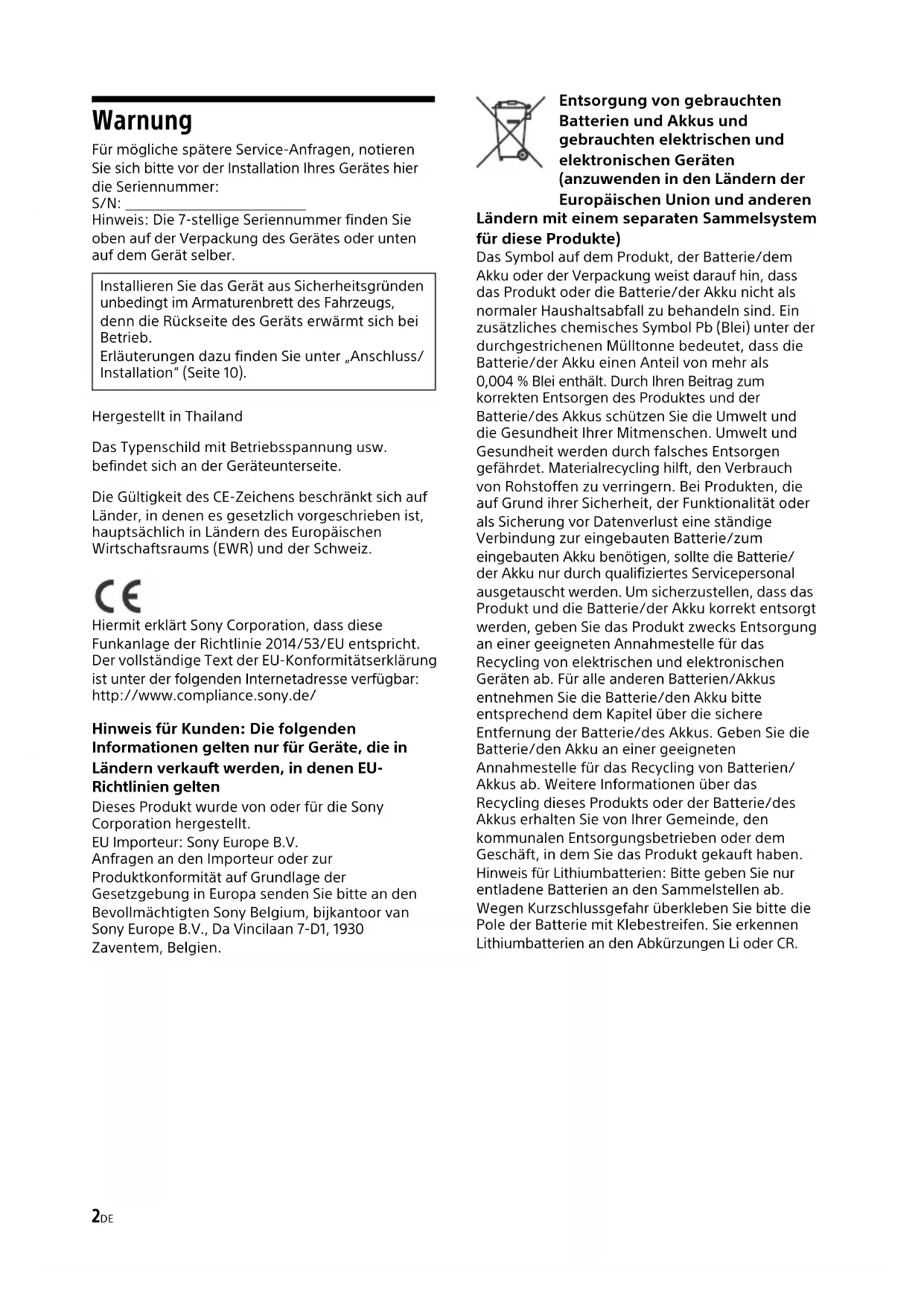

Für mögliche spätere Service-Anfragen, notieren Sie sich bitte vor der Installation Ihres Gerätes hier die Seriennummer:

S/N:

Hinweis: Die 7-stellige Seriennummer finden Sie oben auf der Verpackung des Gerätes oder auf dem Gerät selbst.

Installieren Sie das Gerät aus Sicherheitsgründen unbedingt im Armaturenbrett des Fahrzeugs, denn die Rückseite des Geräts erwärmt sich bei Betrieb.

Erläuterungen dazu finden Sie unter „Anschluss/Installation" (Seite 10).

Hergestellt in Thailand

Das Typenschild mit Betriebsspannung usw. befindet sich an der Geräteunterseite.

Die Gültigkeit des CE-Zeichens beschränkt sich auf Länder, in denen es gesetzlich vorgeschrieben ist, hauptsächlich in Ländern des Europäischen Wirtschaftsraums (EWR) und der Schweiz.

C

Hiermit erklärt Sony Corporation, dass diese Funktion der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.compliance.sony.de/

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten

Dieses Produkt wurde von oder für die Sony Corporation hergestellt.

Anfrage an den Importeur oder zur

Produktkonformität auf Grundlage der

Gesetzgebung in Europa senden Sie bitte an den

Bevollmächtigten Sony Belgium, bijkantoor van

Sony Europe B.V., Da Vincilaan 7-D1, 1930

Zaventem, Belgien.

Entsorgung von gebrauchten Batterien und Akkus und gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen Ländern mit einem separaten Sammelsystem für diese Produkte)

Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf dem Produkt, der Batterie/dem Akku oder der Verpackung weist darauf hin, dass das Produkt oder die Batterie/der Akku nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,004 % Blei enthält. Durch ihren Beitrag zum korrekten Entsorgen des Produktes und der Batterie/des Akkus schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie/zum eingebauten Akku benötigen, sollte die Batterie/der Akku nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass das Produkt und die Batterie/der Akku korrekt entsorgt werden, geben Sie das Produkt zwecks Entsorgung an einer geeigneten Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien/Akkus entnehmen Sie die Batterie/den Akku bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie/des Akkus. Geben Sie die Batterie/den Akku an einer geeigneten Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling dieser Produkte oder der Batterie/des Akkus erhalten Sie von ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. Hinweis für Lithiumbatterien: Bitte geben Sie nur entladene Batterien an den Sammelstellen ab. Wegen Kurzschlussgefahr überkleben Sie bitte die Pole der Batterie mit Klebestreifen. Sie erkennen Lithiumbatterien an den Abkürzungen Li oder CR.

Warnhinweis, wenn die Zündung Ihres Fahrzeugs nicht über eine Zubehörposition (ACC oder I) verfügt

Aktivieren Sie unbedingt die Abschaltautomatik (AUTO OFF). Das Gerät schaltet sich nach dem Ausschalten und dem Anzeigen der Uhrzeit (d. h. halten Sie OFF 1 Sekunde lang gedrückt) innerhalb einer bestimmten Zeit automatisch vollständig aus, um die Autobatterie zu schonen. Wenn Sie die Abschaltautomatik (AUTO OFF) nicht aktivieren, müssen Sie jedes Mal, wenn Sie die Zündung ausschalten, OFF gedrückt halten, bis die Anzeige ausgeblendet wird.

Haftungsausschluss für von Dritten angebotene Dienste

Von Dritten angebotene Dienste können ohne vorherige Ankündigung geändert, ausgesetzt oder eingestellt werden. Sony übernimmt in diesen Fällen keine Haftung.

Wichtiger Hinweis

Vorsicht

UNTER KEINEN UMSTÄNDEN ÜBERNIMMT SONY DIE HAFTUNG FÜR INDIREKTE, NEBEN-, FOLGE- ODER SONSTIGE SCHÄDEN. DIESER HAFTUNGSAUSSCHLUSS GILT OHNE JEDE EINSCHRÄNKUNG FÜR ENTGANGENEN GEWINN, ENTGANGENES EINKOMMEN, DATENVERLUST, NUTZUNGSAUSFALL DES PRODUKTS ODER ZUGEHÖRIGER GERÄTE, AUSFALLZEITEN UND ZEITAUFWAND DES KÄUFERS, DIE AUF DIE VERWENDUNG DIESES PRODUKTS, DER HARDWARE UND/ODER SEINER SOFTWARE ZURÜCKGEHEN ODER IN VERBINDUNG DAMIT AUFTRETEN.

Hinweis für den Kunden: Dieses Produkt umfasst einen Funksender. Gemäß UNECE-Regelung 10 kann ein Fahrzeughersteller bestimmte Bedingungen für die Installation von Funksendern in Fahrzeugen festlegen. Bitte schlagen Sie in der Betriebsanleitung zum Fahrzeug nach oder wenden Sie sich an den Fahrzeughersteller, bevor Sie dieses Produkt im Fahrzeug installieren.

Notrufe

Diese BLUETOOTH-Freisprecheinrichtung für das Auto und das elektronische Gerät, das mit der Freisprecheinrichtung verbunden ist, arbeiten mit Funksignalen, Mobilfunk- und Festnetzen sowie benutzerprogrammierten Funktionen, bei denen nicht unter allen Umständen eine Verbindung garantiert werden kann. Verlassen Sie sich daher bei wichtigen Mitteilungen (wie z. B. medizinischen Notfällen) nicht ausschließlich auf elektronische Geräte.

BLUETOOTH-Kommunikation

Von einem BLUETOOTH-Gerät ausgehende Mikrowellen können den Betrieb von elektronischen medizinischen Geräten beeinflussen. Schalten Sie dieses Gerät und andere BLUETOOTH-Geräte an folgenden Orten aus. Andernfalls besteht Unfallgefahr. - An Orten mit entzündlichen Gasen, in einem Krankenhaus, Zug, Flugzeug oder an einer Tankstelle - In der Nähe von automatischen Türen oder Feuermeldern - Dieses Gerät unterstützt dem BLUETOOTH-Standard entsprechende Sicherheitsfunktionen, um die Verbindungssicherheit bei BLUETOOTH-Funkverbindungen zu gewährleisten. Je nach Einstellung bieten diese jedoch möglicherweise keinen ausreichenden Schutz. Seien Sie bei der Kommunikation mit BLUETOOTH-Funktechnologie also vorsichtig. - Für Sicherheitslücken bei der Übertragung von Informationen während der BLUETOOTH-Kommunikation kann keine Haftung übernommen werden.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Händler.

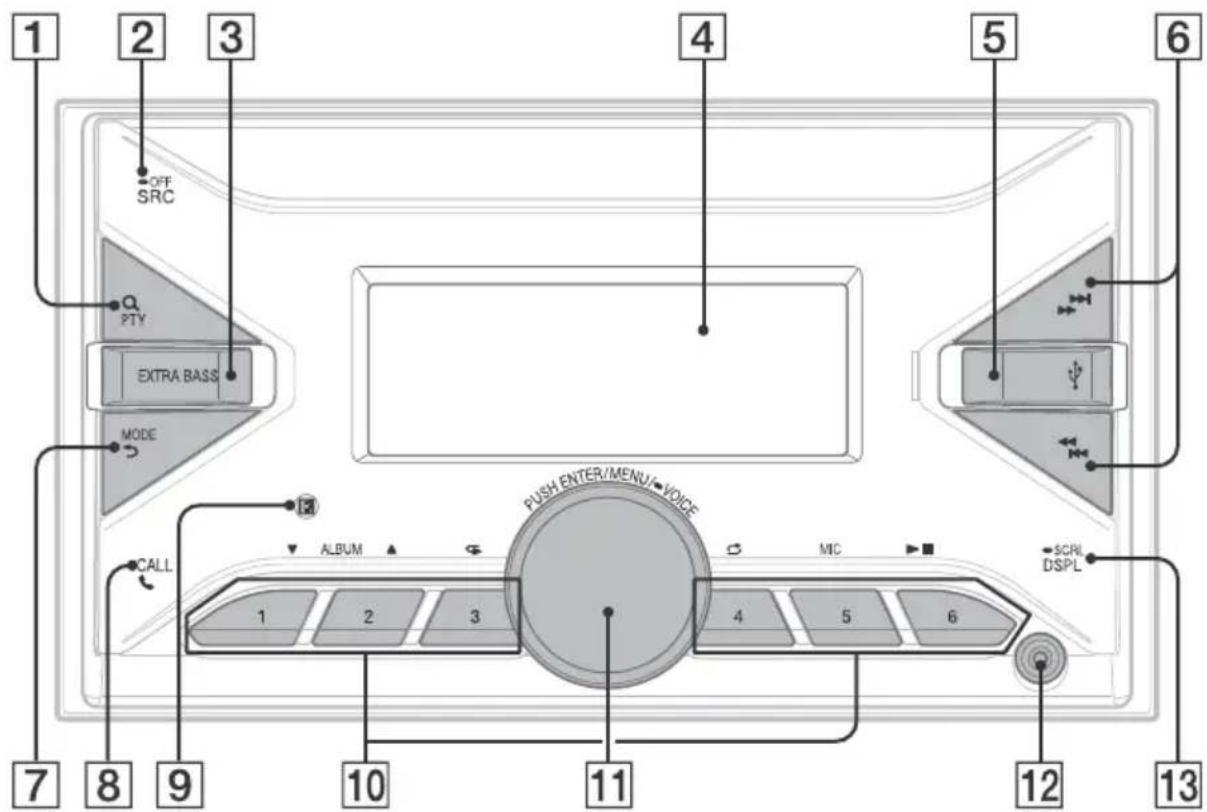

Lage und Funktion der Teile und Bedienelemente

Hauptgerät

1 C (Suchen)

Während der Wiedergabe:

Wechseln in den Suchmodus.

(Nicht verfügbar, wenn ein USB-Gerät im

Android™-Modus oder ein iPod angeschlossen ist.)

Beim UKW-Empfang (DAB):

Wechseln in den Suchmodus.

PTY (Programmtyp)

Beim UKW-Empfang (FM):

Auswählen von PTY bei einem RDS-Sender.

Beim UKW-Empfang (DAB):

Drücken Sie die Taste innerhalb von 2 Sekunden zweimal, um PTY auszuwählen.

Halten Sie die Taste länger als 2 Sekunden gedrückt, um zum Aktualisieren der Senderliste eine automatische Sendersuche auszuführen.

SRC (Tonquelle)

Einschalten des Geräts.

Wechseln der Tonquelle.

OFF

Wenn Sie die Taste 1 Sekunde lang gedrückt halten, wird die Tonquelle ausgeschaltet und die Uhrzeit angezeigt.

Wenn Sie die Taste mehr als 2 Sekunden lang gedrückt halten, schalten sich das Gerät und das Display aus.

3 EXTRA BASS

Verstärken von Bässen synchron mit dem Lautstärkepegel.

Ändern Sie mit dieser Taste die EXTRA BASS-Einstellung: [1], [2], [OFF].

4 Display

5 USB-Anschluss

6

Beim Radioempfang:

Automatisches Einstellen von Radiosendern.

Zum manuellen Einstellen halten Sie diese Taste gedrückt.

Beim UKW-Empfang (DAB):

Auswählen eines Senders.

Zum Suchen nach einer Sendergruppe halten Sie diese Taste gedrückt.

(Nur verfügbar, wenn [SEEK BY] auf [STATION GP] gesetzt ist.)

1▶/▶1 (Zurück/Weiter)

◀/▶ (Schnelles Rückwärts-

Vorwärtssuchen)

7 MODE

(Zurück)

Zurückschalten zur vorherigen Anzeige.

8 CALL

Aufrufen des Anrufmenüs. Entgegennehmen/Beenden eines Anrufs. Zum Umschalten des BLUETOOTH-Signals halten Sie diese Taste länger als 2 Sekunden gedrückt.

9 Empfänger für die Fernbedienung

10 Zahlentasten (Stationstasten) (1 bis 6)

Einstellen gespeicherter Radiosender. Zum Speichern von Sendern halten Sie diese Taste gedrückt.

Beim UKW-Empfang (DAB): Einstellen gespeicherter DAB-Sender oder Radiosender. Zum Speichern von DAB-Sendern oder Radiosendern halten Sie diese Taste gedrückt.

ALBUM

Überspringen eines Albums auf einem Audiogerät. Zum Überspringen mehrerer Alben halten Sie die Taste gedrückt.

(Nicht verfügbar, wenn ein USB-Gerät im Android-Modus oder ein iPod angeschlossen ist.)

(Wiederholung)

(Nicht verfügbar, wenn ein USB-Gerät im Android-Modus angeschlossen ist.)

(Zufall)

(Nicht verfügbar, wenn ein USB-Gerät im Android-Modus angeschlossen ist.)

MIC

II (Wiedergabe/Pause)

11 Steuerregler

Einstellen der Lautstärke.

PUSH ENTER

Bestätigen der ausgewählten Option. Drücken Sie SRC, drehen Sie den Regler und drücken Sie dann darauf, um die Tonquelle zu wechseln (Zeitüberschreitung nach 2 Sekunden).

MENU

Aufrufen des Setup-Menus.

VOICE

Halten Sie den Regler länger als 2 Sekunden gedrückt, um die Sprachwahlfunktion, die Spracherkennung (nur Android-Smartphone) oder die Siri-Funktion (nur iPhone) zu aktivieren.

12 AUX-Eingangsbuchse

13 DSPL (Anzeige)

Wechseln der Informationen im Display.

SCRL (Bildlauf)

Zum Durchlaufenlassen der Informationen im Display halten Sie die Taste gedrückt.

Grundfunktionen

Zurücksetzen des Geräts

Bevor Sie das Gerät zum ersten Mal benutzen oder wenn Sie die Autobatterie ausgetauscht oder die Verbindungen gewechselt haben, müssen Sie das Gerät zurücksetzen.

1 Halten Sie DSPL und CALL länger als 2 Sekunden gedrückt.

Hinweis

Wenn Sie das Gerät zurücksetzen, werden die eingestellte Uhrzeit und weitere gespeicherte Einstellungen gelöscht.

Pairing mit einem BLUETOOTH-Gerät

Wenn Sie zum ersten Mal eine Verbindung zu einem BLUETOOTH-Gerät herstellen wollen, ist eine gegenseitige Registrierung (das so genannte "Pairing") erforderlich. Durch das Pairing können diese und andere Geräte einander erkennen. Sie können dieses Gerät mit zwei BLUETOOTH-Geräten verbinden (zwei Mobiltelefone oder ein Mobiltelefon und ein Audiogerät).

1 Drücken Sie MENU, drehen Sie den Steuerregler und drücken Sie ihn dann, um [BLUETOOTH] → [PAIRING] → [DEVICE 1]/[DEVICE 2]* auszuwählen. blinkt, wenn sich dieses Gerät im Bereitschaftsmodus für das Pairing befindet.

• Nachdem das Pairing abgeschlossen ist, wird statt [DEVICE 1] oder [DEVICE 2] der Name des Geräts angezeigt, mit dem ein Pairing ausgeführt wurde.

2 Führen Sie das Pairing am BLUETOOTH-Gerät durch, sodass es dieses Gerät erkennt. 3 Wählen Sie die Bezeichnung Ihres Modells im Display des BLUETOOTH-Geräts* aus. Nach erfolgreichem Pairing leuchtet 8 stetig.

• Wenn am BLUETOOTH-Gerät ein Passwort eingegeben werden muss, geben Sie [0000] ein.

Beenden des Demo-Modus

Sie können die Demo, die bei ausgeschalteter Tonquelle und eingeblendeter Uhrzeit angezeigt wird, abbrechen.

1 Drücken Sie MENU, drehen Sie den Steuerregler, um [GENERAL] auszuwählen, und drücken Sie anschließend den Steuerregler. 2 Drehen Sie den Steuerregler, um [DEMO] auszuwählen, und drücken Sie anschließend den Steuerregler. 3 Drehen Sie den Steuerregler, um [DEMO-OFF] auszuwählen, und drücken Sie anschließend den Steuerregler. Die Einstellung ist damit abgeschlossen. 4 Drücken Sie (Zurück) zweimal.

Die Anzeige wechselt wieder in den normalen Empfangsmodus bzw. Wiedergabemodus.

Aktualisieren der Firmware

Zum Aktualisieren der Firmware rufen Sie die Support-Website auf, die auf der hinteren Umschlagseite angegeben ist, und gehen Sie nach den online angezeigten Anweisungen vor.

Hinweise

• Zum Aktualisieren der Firmware wird ein USB-Gerät (nicht mitgeliefert) benötigt. Speichern Sie die Aktualisierungsdatei auf dem USB-Gerät, schließen Sie das Gerät an den USB-Anschluss an und führen Sie dann die Aktualisierung durch.
• Es dauert weniger Minuten, bis die

Firmwareaktualisierung abgeschlossen ist. Stellen Sie den Zündschlüssel während der Aktualisierung nicht in die Position OFF und entfernen Sie auch nicht das USB-Gerät.

Weitere Informationen

Sicherheitsmaßnahmen

• Wenn das Fahrzeug längere Zeit in direktem Sonnenlicht geparkt war, halten Sie das Gerät zunächst etwas abkühlen.
• Lassen Sie Audiogeräte, die Sie ins Fahrzeug mitgebracht haben, nicht darin liegen. Andernfalls kann es aufgrund hoher Temperaturen durch direkte Sonneneinstrahlung zu Fehlfunktionen kommen.
• Motorantennen werden automatisch ausgefahren.

Aufrechterhalten der hohen Tonqualität: Achten Sie darauf, dass keine Flüssigkeiten auf das Gerät gelangen.

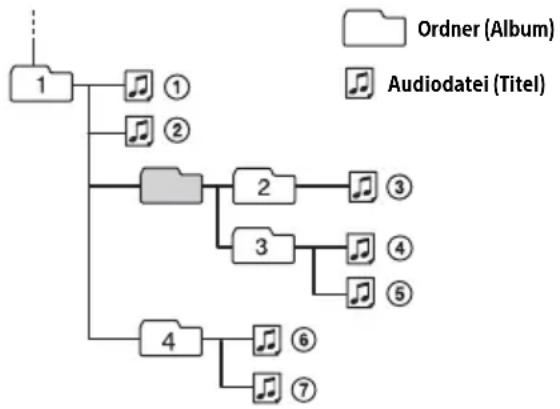

Wiedergabereihenfolge von Audiodateien

Der iPod

• Folgende iPod-Modelle können angeschlossen werden. Aktualisieren Sie Ihr iPod-Modell vor dem Gebrauch anhand der neuesten Software.

Kompatible iPhone-/iPod-Modelle

Kompatables Modell	Bluetooth® USB
iPhone XR √	√
iPhone Xs max √	√
iPhone Xs √	√
iPhone X √	√
iPhone 8 √	√
iPhone 8 Plus √	√
iPhone 7 √	√
iPhone 7 Plus √	√
iPhone SE √	√
iPhone 6s √	√
iPhone 6s Plus √	√
iPhone 6 √	√
iPhone 6 Plus √	√
iPhone 5s √	√
iPhone 5c √	√
iPhone 5 √	√
iPhone 4s √	√
iPod touch (6. Generation)	√	√
iPod touch (5. Generation)	√	√
iPod nano (7. Generation)		√

• Die Verwendung des „Made for Apple“-Markenemblems bedeutet, dass ein Zubehör speziell für den Anschluss an das(die) Apple-Produkt(e) entwickelt wurde, die im Markenemblem bezeichnet sind, und vom Entwickler für die Erfüllung der Apple-Leistungsstandards zertifiziert wurde. Apple übernimmt keine Verantwortung für den Betrieb dieses Geräts oder dessen Einhaltung von Sicherheits- und gesetzlichen Standards. Bitte beachten Sie, dass die Verwendung dieses Zubehörs mit einem Apple-Produkt die drahtlose Leistungsfähigkeit beeinträchtigen kann.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Handler.

Technische Daten

Tuner

DAB/DAB+

Empfangsbereich: 174,928 MHz - 239,200 MHz Antennenanschluss: Anschluss für Außenantenne

FM (UKW)

Empfangsbereich: 87,5 MHz - 108,0 MHz Nutzbare Empfindlichkeit: 7 dB Signal-Rauschabstand: 73 dB Kanaltrennung: 50 dB bei 1 kHz

AM/LW

Empfangsbereich: 531 kHz - 1.602 kHz (AM), 153 kHz - 279 kHz (LW)

Empfindlichkeit: AM: 26µV LW: 50 µV

USB-Player

Schnittstelle: USB (Full-Speed) Maximale Stromstärke: 1 A Höchstzahl an erkennbaren Ordnern und Dateien: Ordner (Alben): 256 Dateien (Titel) pro Ordner: 256 Kompatibles Android Open Accessory-Protokoll (AOA): 2.0

Entsprechender Codec: MP3 (.mp3) Bitrate: 8 Kbps - 320 Kbps (Unterstützt VBR (variable Bitrate)) Abtastrate: 16 kHz - 48 kHz WMA (.wma) Bitrate: 32 Kbps - 192 Kbps (Unterstützt VBR (variable Bitrate)) Abtastrate: 32 kHz, 44,1 kHz, 48 kHz AAC (.m4a, .mp4) Bitrate: 16 Kbps - 320 Kbps (stereo) Abtastrate: 8 kHz - 48 kHz FLAC (.flac) Bittiefe: 16 Bit, 24 Bit Abtastrate: 44,1 kHz, 48 kHz Unterstütztes Dateisystem: FAT16, FAT32

Drahtlose Kommunikation

Kommunikationssystem: BLUETOOTH-Standard Version 3.0

Sendeleistung: BLUETOOTH-Standard Leistungsklasse 2 (max. +1 dBm leitungsgebunden)

Maximale Kommunikationsreichweite*: Sichtlinie ca. 10 m

Frequenzband: 2,4-GHz-Frequenzband (2,4000 GHz - 2,4835 GHz)

Modulationsverfahren: FHSS

Kompatible BLUETOOTH-Profile2: A2DP (Advanced Audio Distribution Profile) 1.3 AVRCP (Audio Video Remote Control Profile) 1.3 HFP (Handsfree Profile) 1.6 PBAP (Phone Book Access Profile) SPP (Serial Port Profile)

Entsprechender Codec: SBC (.sbc), AAC (.m4a)

*1 Die tatsächliche Reichweite hängt von verschiedenen Faktoren ab, wie z. B. Hindernissen zwischen Geräten, Magnetfeldern um einen Mikrowellenherd, statischer Elektrizität, Empfangsempfindlichkeit, Leistung der Antenne, Betriebssystem, Softwareanwendung usw.

*2 BLUETOOTH-Standardprofile geben den Zweck der BLUETOOTH-Kommunikation zwischen den Geräten an.

Endverstärker

Ausgabe: Lautsprecherausgabe Lautsprecherimpedanz: 4 Ω - 8 Ω Maximale Ausgangsleistung: 55 W × 4 (an 4 Ω)

Allgemeines

Betriebsspannung: 12 V Gleichstrom, Autobatterie (negative Erdung) Nennstromaufnahme: 10 A Abmessungen: ca. 178 mm × 100 mm × 177 mm (B/H/T) Einbaumaße: ca. 182 mm × 111 mm × 159 mm (B/H/T) Gewicht: ca. 1,0 kg Lieferumfang: Hauptgerät (1) Montageteile und Anschlusszubehör (1 Satz) Sonderzubehör/gesondert erhältliche Geräte: Kabel für Lenkradfernbedienungseingang: RC-S

Nähere Informationen dazu erhalten Sie beim Händler.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Urheberrechte

Der Bluetooth®-Schriftzug und die Bluetooth-Logos sind eingetragene Markenzeichen und Eigentum der Bluetooth SIG, Inc., und ihre Verwendung durch die Sony Corporation erfolgt in Lizenz. Andere Markenzeichen und Produktnamen sind Eigentum der jeweiligen Rechteinhaber.

Windows Media ist ein eingetragenes Markenzeichen oder Markenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern.

Dieses Produkt ist durch bestimmte gewerbliche Schutz- und Urheberrechte der Microsoft Corporation geschützt. Die Verwendung oder der Vertrieb derartiger Technologie außerhalb dieser Produkte ohne eine Lizenz von Microsoft oder einer autorisierten Microsoft-Niederlassung ist untersagt.

Apple, iPhone, iPod, iPod nano, iPod touch und Siri sind Markenzeichen der Apple Inc., die in den USA und anderen Ländern eingetragen sind.

Android ist eine Marke von Google LLC.

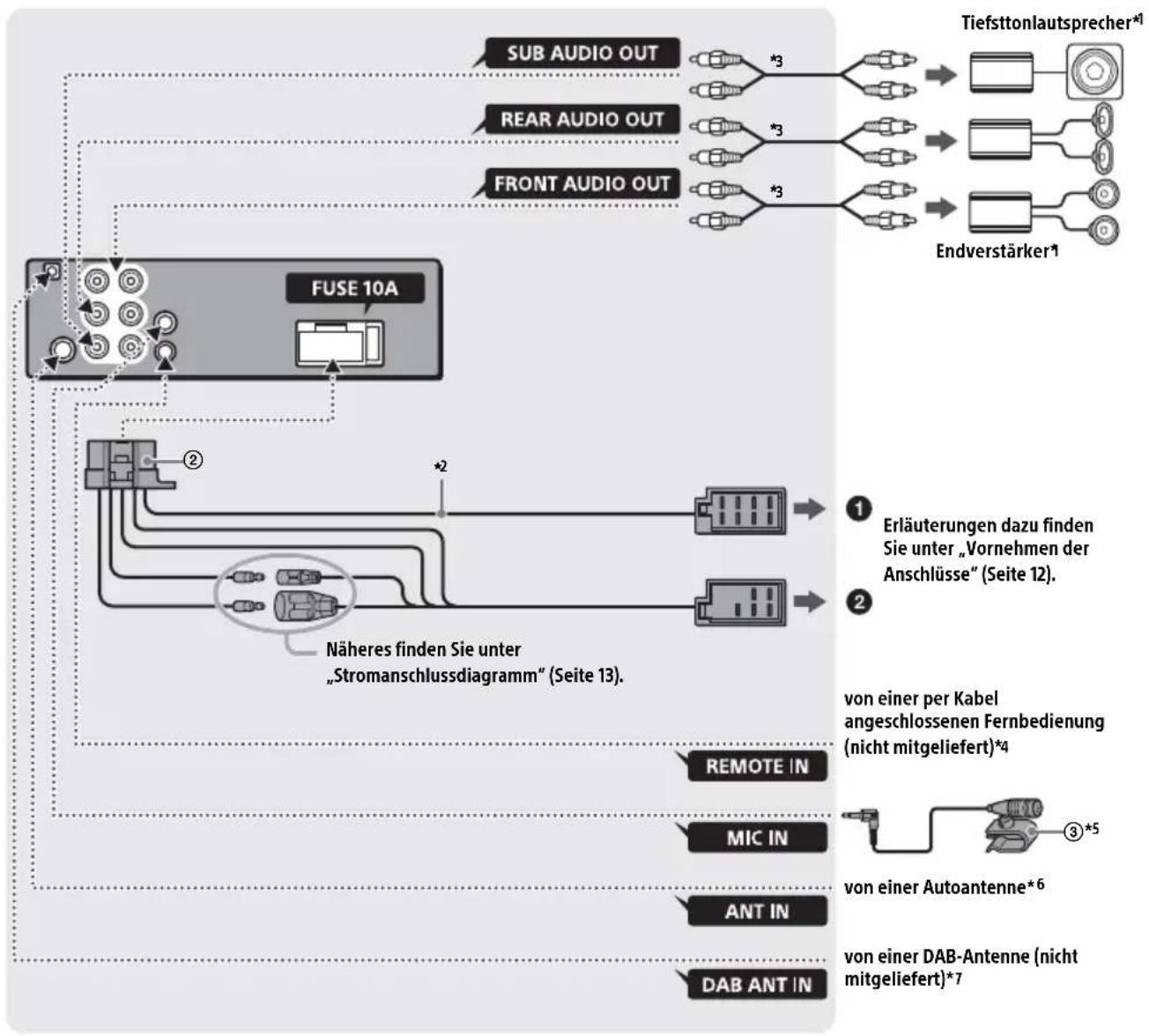

Anschluss/Installation

Vorsichtsmaßnahmen

• Schließen Sie alle Masseleitungen an einen gemeinsamen Massepunkt an.
• Achten Sie darauf, dass die Leitungen nicht unter einer Schraube oder zwischen beweglichen Teilen, wie z. B. in einer Sitzschiene, eingeklemmt werden.
• Schalten Sie, bevor Sie irgendwelche Anschlussvornehmen, die Zündung des Fahrzeugs aus, um Kurzschluss zu vermeiden.
• Schließen Sie die Stromversorgungsleitungen ② an dieses Gerät und die Lautsprecher an, bevor Sie sie an den Hilfsstromanschluss anschließen.
• Aus Sicherheitsgründen müssen alle losen, nicht angeschlossenen Leitungen mit Isolierband abgeklebt werden. Wählen Sie den Einbauort sorgfältig so aus, dass das Gerät beim Fahren nicht stört. Installieren Sie das Gerät nicht an einer Stelle, an der es Staub, Schmutz, übermäßigen Erschütterungen oder hohen Temperaturen ausgesetzt ist, wie z. B. in direktem Sonnenlicht oder in der Nähe der Heizung.
• Verwenden Sie ausschließlich die mitgelieferten Montageteile. Nur mit diesen Teilen lässt sich das Gerät sicher montieren.

Hinweis zur Stromversorgungsleitung (gelb)

Wenn Sie dieses Gerät zusammen mit anderen Stereokomponenten anschließen, muss der Autostromkreis, an den die Geräte angeschlossen sind, einen höheren Ampere-Wert aufweisen als die Summe der Ampere-Werte der Sicherungen an den einzelnen Komponenten.

Hinweis zur Installation in Fahrzeugen mit Start-Stopp-System

Wenn der Motor nach einem automatischen Stopp wieder anspringt, startet dieses Gerät unter Umständen neu. Schalten Sie in diesem Fall das Start-Stopp-System Ihres Autos aus.

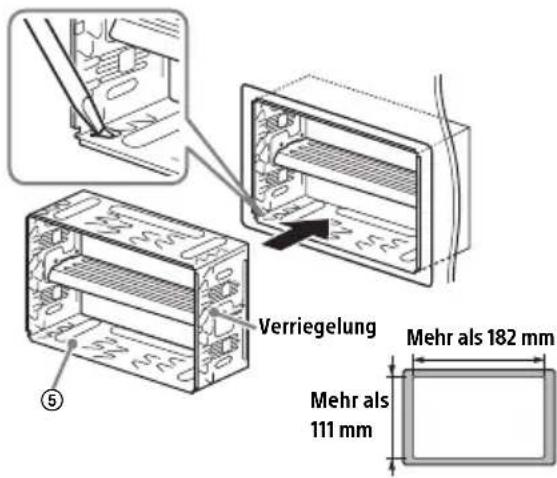

Einstellen des Montagewinkels

Achten Sie darauf, dass der Montagewinkel geringer ist als 30°

Teileliste für die Installation

① Befestigungsschrauben (5× .8mm) (4)

(2) Stromversorgungsleitung (1)

③ Mikrofon (1)

Doppelseitiges Klebeband (1)

⑤ Montagerahmen (1)

⑥ Loseschlüssel (2)

⑦ Zierblende (1)

• In dieser Teileliste ist nicht der gesamte Inhalt der Packung aufgeführt.
• Der Montagerahmen ⑤ wird vor der Auslieferung am Gerät angebracht. Vor dem Montieren des Geräts entfernen Sie mit den Loseschlüsseln ⑥ den Montagerahmen ⑤ vom Gerät. Einzelheiten dazu finden Sie unter „Abnehmen des Montagerahmens" (Seite 14).
• Bewahren Sie die Loseschlüssel ⑥ zur späteren Verwendung auf. Sie benötigen sie auch, wenn Sie das Gerät aus dem Fahrzeug ausbauen wollen.

Anschlüsse

1 Nicht mitgeliefert 2 Lautsprecherimpedanz: 4 Ω bis 8 Ω × 4 3 Cinchkabel (nicht mitgeliefert) 4 Verwenden Sie je nach Fahrzeugtyp einen Adapter für eine per Kabel angeschlossene Fernbedienung (nicht mitgeliefert).

Einzelheiten zum Verwenden der Kabelfernbedienung finden Sie unter „Verwenden der Kabelfernbedienung" (Seite 13).

*5 Führen Sie das Mikrofoneingangskabel so, dass es beim Fahren nicht hinderlich ist, unabhängig davon, ob es gerade in Gebrauch ist oder nicht. Sichern Sie das Kabel mit einer Kabelklemme usw., falls es durch den Fußraum geführt werden muss.

Weitere Informationen zum Installieren des Mikrofons finden Sie unter „Installieren des Mikrofons" (Seite 13).

6 Verwenden Sie je nach Fahrzeugtyp einen Adapter (nicht mitgeliefert), wenn der Antennenanschluss nicht passt. 7 Setzen Sie [ANT-PWR] je nach Typ der DAB-Antenne auf [ON] (Standard) oder [OFF]. Max. Versorgungsstrom 0,1 A

Vornehmen der Anschlüsse

Wenn Sie eine Motorantenne ohne Relaiskästchen verwenden und dieses Gerät mit den mitgelieferten Stromversorgungsleitungen ② anschließen, kann die Antenne beschädigt werden.

An den Lautsprecheranschluss des Fahrzeugs

1	Heckloutsprecher (rechts)	⊕	Violett
2		⊗	Violett-schwarz gestreift
3	Frontloutsprecher (rechts)	⊕	Grau
4		⊗	Grau-schwarz gestreift
5	Frontloutsprecher (links)	⊕	Weiß
6			Weiß-schwarz gestreift
7	Heckloutsprecher (links)	⊕	Grün
8			Grün-schwarz gestreift

2 An den Stromanschluss des Fahrzeugs

12	Kontinuierliche Stromversorgung	Gelb
13	Steuerung für Motorantenne/Endverträker (REM OUT)	Blau-weißgestreift
14	Geschaltete Stromversorgung für die Beleuchtung	Orange-weißgestreift
15	Geschaltete Stromversorgung	Rot
16	Masse Schwarz

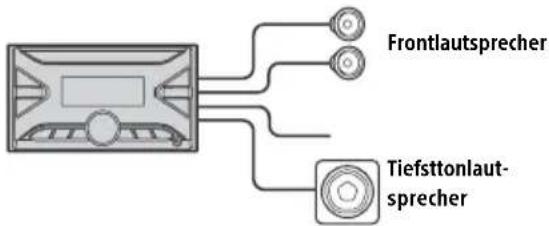

Einfaches Anschließen eines Tiefsttonlautsprechers

Sie können einen Tiefsttonlautsprecher ohne Endverstärker installieren, indem Sie ihn einfach an ein Hecklautsprecherkabel anschließen.

Hinweise

Die Hecklautsprecherkabel müssen vorbereitet werden. - Verwenden Sie einen Tiefsttonlautsprecher mit einer Impedanz zwischen 4 Ω und 8 Ω und mit ausreichender Belastbarkeit, um Schäden zu vermeiden.

Anschluss für Stromversorgung des Speichers

Wenn die gelbe Stromversorgungsleitung angeschlossen ist, wird der Speicher stets (auch bei ausgeschalteter Zündung) mit Strom versorgt.

Lautsprecheranschluss

• Schalten Sie das Gerät vor dem Anschließen der Lautsprecher aus.
• Verwenden Sie Lautsprecher mit einer Impedanz zwischen 4 Ω und 8 Ω und mit ausreichender Belastbarkeit, um Schäden zu vermeiden.

Stromanschlussdiagramm

Stellen Sie die Position des Hilfsstromanschlusses bei Ihrem Fahrzeug fest und nehmen Sie die Anschlüsse entsprechend dem Fahrzeug richtig vor.

Hilfsstromanschluss

Normaler Anschluss

12	Kontinuierliche Stromversorgung	Gelb
15	Geschaltete Stromversorgung	Rot

Wenn die Position der roten und gelben Leitung vertauscht ist

12	Geschaltete Stromversorgung	Gelb
15	Kontinuierliche Stromversorgung	Rot

Bei einem Fahrzeug mit Zündschloss ohne Zubehörposition ACC oder I

Stellen Sie die Anschlüsse her, schließen Sie die geschalteten Stromversorgungsleitungen richtig an und verbinden Sie dann das Gerät mit der Stromversorgung des Fahrzeugs. Sollten beim Anschließen des Geräts Probleme auftreten oder Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an den Fahrzeughändler.

Installieren des Mikrofons

Damit bei Freisprechanrufen Ihre Stimme übertragen werden kann, müssen Sie das Mikrofon ③ installieren.

Clip (nicht mitgeliefert)

Vorsichtsmaßnahmen

• Es ist sehr gefährlich, wenn sich das Kabel um die Lenksäule oder den Schalthebel wickelt. Achten Sie unbedingt darauf, dass das Kabel und andere Teile beim Fahren nicht hinderlich sind.
• Wenn Ihr Auto mit Airbags oder anderen Aufprallschutzsystemen ausgestattet ist, wenden Sie sich vor der Installation an den Händler, bei dem Sie dieses Gerät erworben haben, oder an den Autohändler.

Hinweis

Reinigen Sie die Oberfläche des Armaturenbretts mit einem trockenen Tuch, bevor Sie das doppelseitige Klebeband ④ anbringen.

Verwendung der Kabelfernbedienung

1. Zum Aktivieren der Kabelfernbedienung setzen Sie [STR CONTROL] unter [STEERING] auf [PRESET].

Installation

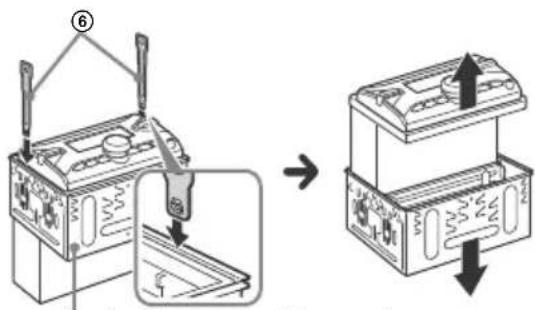

Abnehmen des Montagerahmens

Nehmen Sie vor dem Installieren des Geräts den Montagerahmen ⑤ vom Gerät ab.

1. Führen Sie die beiden Löseschlüssel ⑥ ein, bis sie mit einem Klicken einrasten. Ziehen Sie den Montagerahmen ⑤ nach unten und das Gerät zum Herausziehen nach oben.

5 Der Haken muss nach innen weisen.

Montieren des Geräts im Armaturenbrett

Informationen zum Vorgehen bei japanischen Fahrzeugen finden Sie unter „Montieren des Geräts in einem japanischen Fahrzeug" (Seite 15).

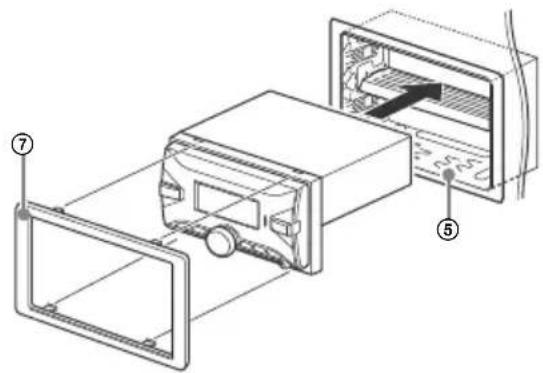

Montieren des Geräts mit dem mitgelieferten Montagerahmen

Vergewissern Sie sich vor der Montage, dass die Verriegelungen an beiden Seiten des Montagerahmens ⑤ um 3,5 mm nach innen gebogen sind.

1 Platzieren Sie den Montagerahmen ⑤ im Armaturenbrett und biegen Sie dann die Klammern nach außen, um einen sicheren Halt zu gewährleisten.

2 Montieren Sie das Gerät am Montagerahmen ⑤.

Hinweis

Wenn die Verriegelungen gerade oder nach außen gebogen sind, ist das Gerät nicht sicher installiert und kann herausrutschen.

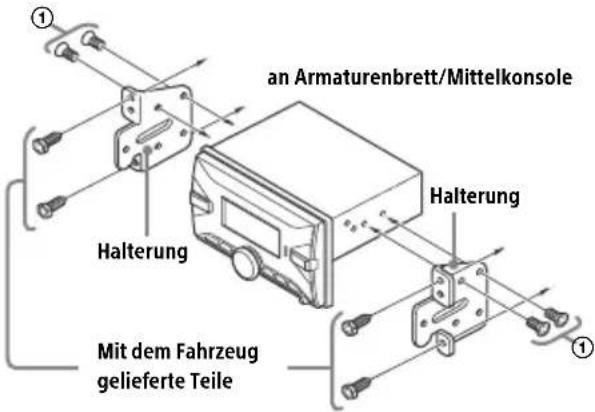

Montieren des Geräts in einem japanischen Fahrzeug

Dieses Gerät lässt sich möglicherweise in einigen Modellen japanischer Fahrzeughersteller nicht einbauen. Wenden Sie sich in einem solchen Fall an Ihren Sony-Händler.

Wenn Sie dieses Gerät an den eingebauten Halterungen des Fahrzeugs montieren, befestigen Sie es mit den Befestigungsschrauben ① in den für den jeweiligen Fahrzeugtyp geeigneten Schraubenbohrungen: T für TOYOTA und N für NISSAN.

Hinweis

Um Fehlfunktionen zu vermeiden, verwenden Sie zum Einbau des Geräts nur die Befestigungsschrauben ①.

Zurücksetzen des Geräts

Erläuterungen dazu finden Sie unter „Zurücksetzenden Geräts" (Seite 6).

Austauschen der Sicherung

Wenn Sie eine Sicherung austauschen, achten Sie darauf, eine Ersatzsicherung mit dem gleichen Ampere-Wert wie die Originalsicherung zu verwenden. Dieser ist auf der

Originalsicherung angegeben. Wenn die Sicherung durchbrennt, überprüfen Sie den Stromanschluss und tauschen die Sicherung aus. Brennt die neue Sicherung bereits durch, kann eine interne Fehlfunktion vorliegen. Wenden Sie sich in einem solchen Fall an Ihren Sony-Händler.

Gewicht: circa 1,0 kg

Drahtlose Kommunikation

Kommunikationssystem: BLUETOOTH-Standard Version 3.0

Ausgang: BLUETOOTH-Standard Leistungsklasse 2 (Max. +1 dBm)

Maximale Kommunikationsreichweite*1: Freie Sicht ca. 10 m

Frequenzband: 2,4-GHz-Band (2,4000 GHz - 2,4835 GHz)

Modulationsverfahren: FHSS

Kompatible BLUETOOTH-Profile2: A2DP (Advanced Audio Distribution Profile) 1.3, AVRCP (Audio Video Remote Control Profile) 1.3, HFP (Handsfree Profile) 1.6, PBAP (Phone Book Access Profile), SPP (Serial Port Profile)

Entsprechende Codecs: SBC (.sbc), AAC (.m4a)

Zubehör: Kabel für Fernbedienung am Lenkrad: RC-SR1

Hiermit erklärt Sony Corporation, dass diese

Funkanlage der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

http://www.compliance.sony.de/

Griechisch

Mit dieser Erklärung erklärt Sony Corporation, dass dieses Gerät den Anforderungen der Richtlinie 2014/53/EU entspricht.

Das vollständige Textdokument der Antwort wird über die folgende Website im Internet bereitgestellt: http://www.compliance.sony.de/

Ungarisch

Wenn Sie Fragen haben oder die neuesten Support-Informationen zu diesem Produkt abrufen möchten, rufen Sie bitte folgende Website auf:

Support-Website

Registrieren Sie Ihr Produkt jetzt online unter: Registrieren Sie Ihr Produkt jetzt bei: Registrieren Sie Ihr Produkt jetzt online über:

Hilfe (Online-Anleitung)

Weitere Einzelheiten finden Sie auf folgender Website. Schlagen Sie dort unter dem Namen für Ihr Gerät nach, der unten aufgeführt ist.

Hilfegruppe (Online-Handbuch)
