DSXB710D - Radio de coche SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Autorradio
Marca	Sony
Modelo	DSX-B710D
Dimensiones (l×a×p)	178 mm × 100 mm × 177 mm
Dimensiones de montaje (l×a×p)	182 mm × 111 mm × 159 mm
Peso	1,0 kg
Alimentación	Batería 12 V CC (masa negativa)
Consumo nominal	10 A
Potencia de salida máxima	55 W × 4 (a 4 Ω)
Impedancia de los altavoces	4 Ω a 8 Ω
Tipo de sintonizador	DAB/DAB+, FM, AM/OL
Rango FM	87,5 MHz – 108,0 MHz
Rango AM	531 kHz – 1602 kHz
Rango DAB	174,928 MHz – 239,200 MHz
Conectividad Bluetooth	Bluetooth versión 3.0, alcance aprox. 10 m
Perfiles Bluetooth	A2DP, AVRCP, HFP, PBAP, SPP
Puerto USB	Alta velocidad, corriente máx. 1 A, formatos FAT16/FAT32
Formatos de audio	MP3, WMA, AAC, FLAC
Funciones clave	Extra Bass, búsqueda automática, memorización de emisoras, llamadas manos libres
Accesorios incluidos	Unidad principal, cable de alimentación, micrófono, marco de montaje, llaves de desbloqueo
Mantenimiento y limpieza	Dejar enfriar antes de usar si el vehículo ha estado expuesto al sol; no derramar líquido
Seguridad	Instalar en el tablero de instrumentos, evitar el polvo y las temperaturas elevadas
Piezas de repuesto disponibles	Cable para control remoto al volante (RC-SR1) opcional

Preguntas frecuentes - DSXB710D SONY

¿Cómo emparejar mi teléfono con el autorradio mediante Bluetooth?

Presione MENU, gire la rueda para seleccionar BLUETOOTH, luego PAIRING y elija DEVICE 1 o DEVICE 2. En su teléfono, busque dispositivos Bluetooth y seleccione el modelo DSX-B710D. Si se solicita un código, introduzca 0000.

¿Cómo desactivar el modo demostración (DEMO)?

Presione MENU, gire la rueda para seleccionar GENERAL, luego DEMO. Elija DEMO-OFF y confirme. Presione dos veces MODE para volver a la pantalla normal.

¿Cómo restablecer el autorradio?

Presione simultáneamente las teclas DSPL y CALL y manténgalas presionadas durante más de 2 segundos. El restablecimiento borra la hora y algunos datos almacenados.

¿Qué hacer si el autorradio no enciende?

Verifique el fusible: reemplácelo por un fusible de la misma intensidad. Si el nuevo fusible vuelve a fundirse, consulte a un distribuidor Sony. Asegúrese también de que el cable de alimentación amarillo (permanente) y rojo (conmutado) estén correctamente conectados.

¿Qué formatos de audio son compatibles vía USB?

Los formatos compatibles son MP3, WMA, AAC (.m4a, .mp4) y FLAC (.flac). El sistema de archivos debe ser FAT16 o FAT32.

¿Cómo instalar el micrófono para llamadas manos libres?

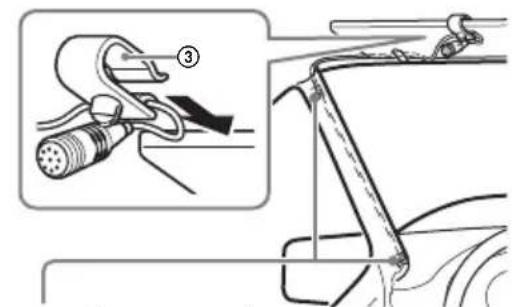

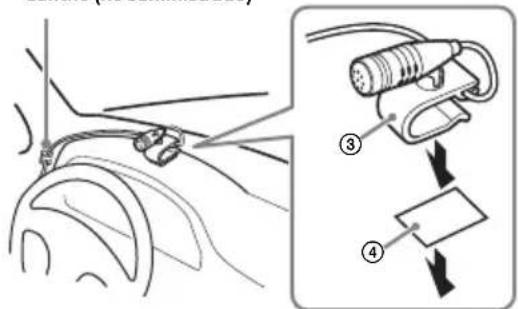

Fije el micrófono en la ubicación deseada con el adhesivo de doble cara incluido. Enrute el cable para que no interfiera con la conducción. Conecte el conector en la toma de micrófono del autorradio.

¿Puedo conectar dos teléfonos al mismo tiempo?

Sí, el autorradio puede conectar dos dispositivos Bluetooth simultáneamente (por ejemplo, dos teléfonos o un teléfono y un reproductor de audio). Use las opciones DEVICE 1 y DEVICE 2 en el menú Bluetooth.

¿Cómo ajustar el ángulo de fijación del autorradio?

El ángulo de fijación debe ser inferior a 30 grados con respecto a la horizontal para asegurar un buen funcionamiento y una reproducción correcta.

¿Qué hacer si la pantalla permanece encendida todo el tiempo?

Active la función AUTO OFF en el menú GENERAL. Así, el dispositivo se apagará automáticamente después de un tiempo definido si la fuente está desactivada. También puede mantener presionado OFF para apagar la pantalla.

¿Cómo actualizar el firmware del autorradio?

Consulte el sitio de asistencia de Sony para descargar la actualización. Copie el archivo en una memoria USB (FAT16/FAT32). Inserte la memoria en el puerto USB y siga las instrucciones en pantalla. No corte la alimentación durante la actualización.

MANUAL DE USUARIO DSXB710D SONY

Para cancelar la pantalla de demostración (DEMO), consulte la página 6.

Para la conexión/instalación, consulte la página 10.

Para cancelar la pantalla de demostración (DEMO), consulte la página 6.

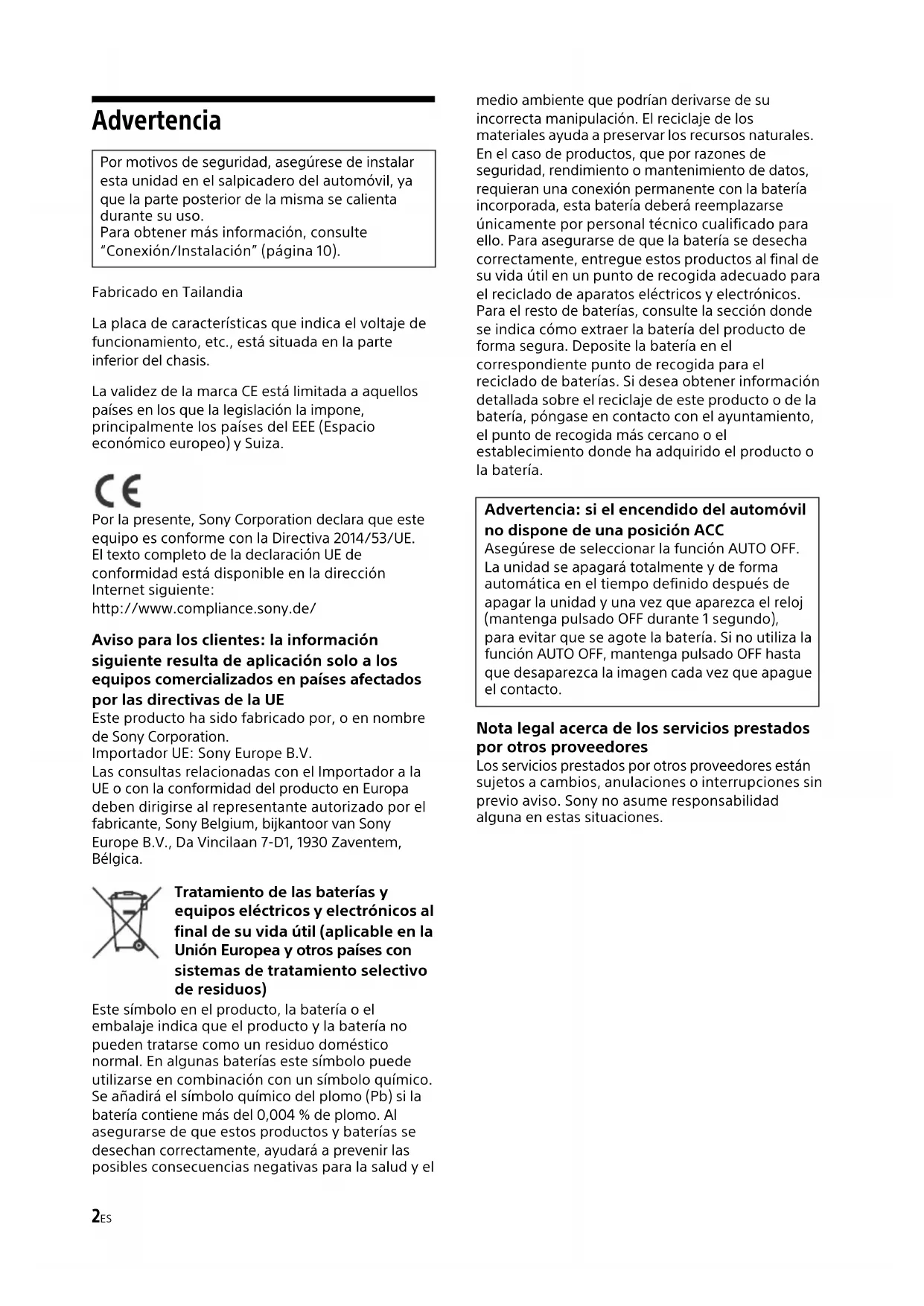

Por motivos de seguridad, asegúrese de instalar esta unidad en el salpicadero del automóvil, ya que la parte posterior de la misma se calienta durante su uso.

Para obtener más información, consulte "Conexión/Instalación" (página 10).

Fabricado en Tailandia

La placa de características que indica el voltaje de funcionamiento, etc., está situada en la parte inferior del chasis.

La validez de la marca CE está limitada a aquellos países en los que la legislación la impone, principalmente los países del EEE (Espacio Económico Europeo) y Suiza.

Por la presente, Sony Corporation declara que este equipo es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente:

http://www.compliance.sony.de/

Aviso para los pacientes: la información singularmente se aplica solo a los equipos comercializados en países afectados por las directivas de la UE

Este producto ha sido fabricado por, o en nombre de Sony Corporation.

Importador UE: Sony Europe B.V.

Las consultas relacionadas con el Importador a la UE o con la conformidad del producto en Europa deben dirigirse al representante autorizado por el fabricante, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Bélgica.

Tratamiento de las baterías y equipos eléctricos y electrónicos al final de su vida útil (aplicable en la Unión Europea y otros países con sistemas de tratamiento selectivo de residuos)

Este símbolo en el producto, la batería o el embalaje indica que el producto y la batería no pueden tratarse como un residuo doméstico normal. En algunas baterías, este símbolo puede utilizarse en combinación con un símbolo químico. Se añadirá el símbolo químico del plomo (Pb) si la batería contiene más del 0,004 % de plomo. Al asegurarse de que estos productos y baterías se desechan correctamente, ayudará a prevenir las posibles consecuencias negativas para la salud y el

medio ambiente que podrían derivarse de su incorrecta manipulación. El reciclaje de los materiales ayuda a preservar los recursos naturales. En el caso de productos que, por razones de seguridad, rendimiento o mantenimiento de datos, requieran una conexión permanente con la batería incorporada, esta batería debe reemplazarse únicamente por personal técnico cualificado. Para asegurarse de que la batería se desecha correctamente, entregue estos productos al final de su vida útil en un punto de recogida adecuado para el reciclado de aparatos eléctricos y electrónicos. Para el resto de baterías, consulte la sección donde se indica cómo extraer la batería del producto de forma segura. Deposite la batería en el correspondiente punto de recogida para el reciclado de baterías. Si desea tener información detallada sobre el reciclaje de este producto o de la batería, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto o la batería.

Advertencia: si el encendido del automóvil no dispone de una posición ACC

Asegúrese de seleccionar la función AUTO OFF. La unidad se apagará totalmente y de forma automática en el tiempo definido antes de apagar la unidad y una vez que aparezca el reloj (mantenga pulsado OFF durante 1 segundo), para evitar que se agote la batería. Si no usa la función AUTO OFF, mantenga pulsado OFF hasta que desaparezca la imagen cada vez que apague el contacto.

Nota legal acerca de los servicios prestados por otros proveedores

Los servicios prestados por otros proveedores están sujetos a cambios, anulaciones o interrupciones sin previo aviso. Sony no asume responsabilidad alguna en estas situaciones.

Aviso importante

Precaución

SONY NO SE HACE RESPONSABLE EN NINGÚN CASO DE DAÑOS ACCIDENTALES, INDIRECTOS, COLATERALES O DE OTRO TIPO, LO QUE INCLUYE, A TÍTULO MERAMENTE ENUNCIATIVO, LA PÉRDIDA DE BENEFICIOS, LA PÉRDIDA DE INGRESOS, LA PÉRDIDA DE DATOS, LA IMPOSIBILIDAD DE UTILIZAR EL PRODUCTO O EQUIPOS ASOCIADOS, EL TIEMPO DE INACTIVIDAD O EL TIEMPO DEL COMPRADOR EN RELACIÓN CON LA UTILIZACIÓN DE ESTE PRODUCTO, SU HARDWARE Y/O SU SOFTWARE.

Tenga en cuenta que este producto incluye un transmisor de radio.

Según la norma 10 de UNECE, un fabricante de un vehículo puede imponer condiciones especiales para la instalación de transmisores de radio en los vehículos.

Consulte el manual de instrucciones de su vehículo o póngase en contacto con el concesionario de su vehículo antes de instalar este producto en su vehículo.

Llamadas de emergencia

Este sistema manos libres para vehículos BLUETOOTH y el dispositivo electrónico conectado al mismo utilizan señales de radio, redes de telefonía móvil y redes terrestres, así como funciones programadas por el usuario, por lo que la conexión no está garantizada en todas las condiciones.

Por tanto, no confíe exclusivamente en un solo dispositivo electrónico para las comunicaciones importantes (como las emergencias médicas).

Acerca de la conexión BLUETOOTH

• Las microondas generadas por un dispositivo BLUETOOTH pueden afectar al funcionamiento de los dispositivos médicos electrónicos. Apague la unidad y otros dispositivos BLUETOOTH en los siguientes lugares, ya que podría sufrir un accidente.
• En lugares con presencia de gases inflamables, un hospital, un tren, un avión o una gasolinera
• Cerca de puertas automáticas o de una alarma de incendios

- Esta unidad es compatible con prestaciones de seguridad conformes con la norma BLUETOOTH para proporcionar una conexión segura cuando se utiliza la conexión inalámbrica BLUETOOTH, pero es posible que la seguridad no sea suficiente en función del entorno. Extreme las precauciones al comunicarse mediante la tecnología inalámbrica BLUETOOTH. - No asumimos responsabilidad alguna por la divulgación de información durante la comunicación BLUETOOTH.

Si desea realizar alguna consulta o solucionar algún problema relativo a la unidad que no se trate en este manual, póngase en contacto con su distribuidor Sony más cercano.

Guía de elementos y controles

Unidad principal

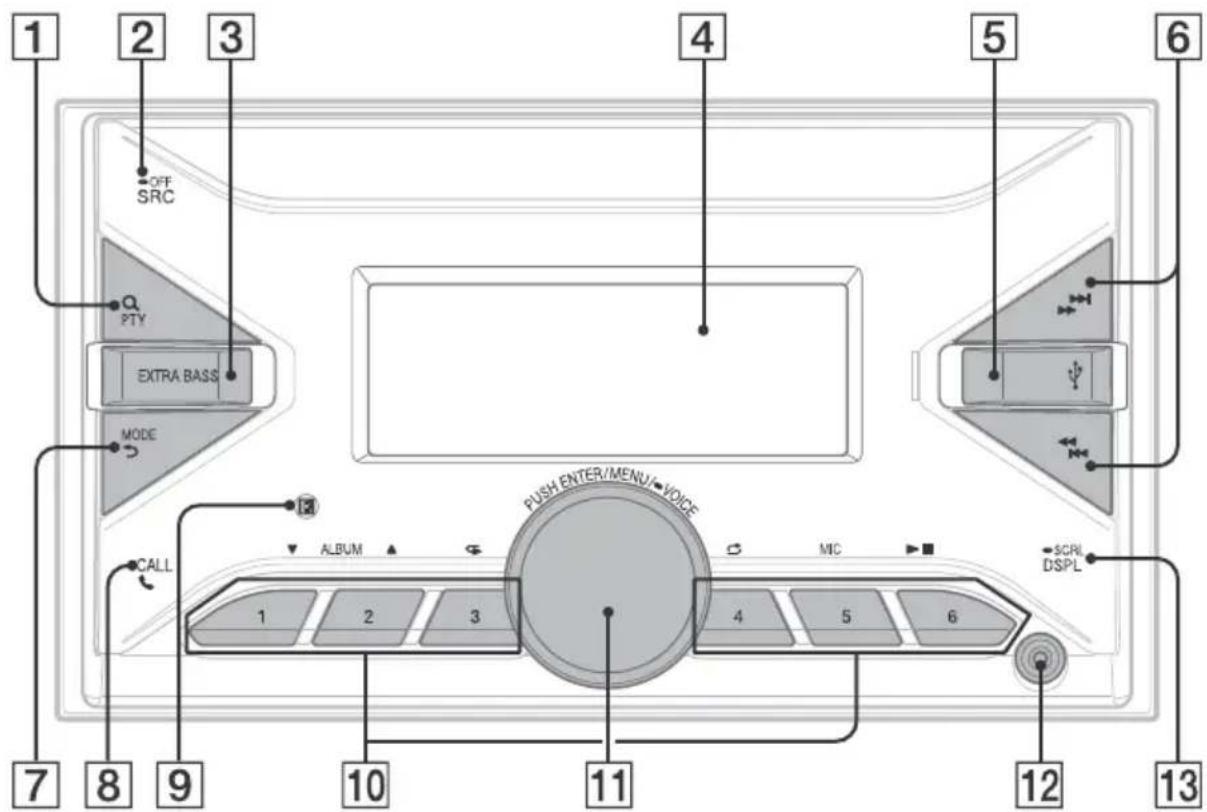

1Q (buscar)

Durante la reproducción:

Accede al modo de búsqueda.

(No disponible si hay conectado un dispositivo

USB en modo Android™ o un iPod.)

Durante la recepción DAB:

Accede al modo de búsqueda.

PTY (tipo de programa)

Durante la recepción FM:

Selecciona PTY en RDS.

Durante la recepción DAB:

Púlselo dos veces en 2 segundos para

seleccionar PTY.

Manténgalo pulsado durante más de 2

segundos para realizar una sintonización

automática y actualizar la lista de emisoras.

2 SRC (fuente)

Enciende la unidad.

Cambia de fuente.

OFF

Mantenga el botón pulsado durante 1 segundo para desactivar la fuente y volver al reloj.

Mantenga el botón pulsado durante más de

2 segundos para apagar la unidad y la pantalla.

3 EXTRA BASS

Refuerza el sonido de graves de forma

sincronizada con el nivel de volumen.

Pulse este botón para conmutar el ajuste de

EXTRA BASS: [1], [2], [OFF].

4 Visor

5 Puerto USB

6 SEEK - / + )

Durante la recepción de radio:

Sintoniza emisoras de radio de forma

automática.

Manténgalo pulsado para sintonizarlas de forma manual.

Durante la recepción DAB:

Selecciona una emisora.

Manténgalo pulsado para ocultar un equipo de emisoras.

(Disponible solo cuando [SEEK BY] está ajustado en [STATION GP].)

1 一 一 />I (anterior/siguiente)

( retroceso/avance rápido)

7 MODE

atrás)

Vuelve a la pantalla anterior.

8

CALL

Permite acceder al menú de llamada. Permite recibir/finalizar una llamada. Mantenga el botón pulsado durante más de 2 segundos para cambiar la señal BLUETOOTH.

9

Receptor del mando a distancia.

10

Botones numéricos (de 1 a 6).

Permite recibir emisoras de radio presintonizadas. Manténgalo pulsado para presintonizar emisoras. Durante la recepción DAB: se reciben emisoras DAB o emisoras de radio presintonizadas. Manténgalo pulsado para guardar emisoras DAB o emisoras de radio como emisoras presintonizadas.

ALBUMV/

Salta un álbum de un dispositivo de audio. Manténgalo pulsado para saltar álbumes de forma continua. (No disponible si hay conectado un dispositivo USB en modo Android o un iPod.)

(revolución)

(No disponible si hay conectado un dispositivo USB en modo Android.)

aleatorio)

(No disponible si hay conectado un dispositivo USB en modo Android.)

MIC

II (reproducción/pausa)

11

Dial de control

Ajusta el volumen.

PUSH ENTER

Permite acceder a la opción seleccionada. Pulse SRC, gírelo y púlselo para cambiar de fuente (en un máximo de 2 segundos).

MENU

Abre el menú de configuración.

VOICE

Manténgalo pulsado durante más de 2 segundos para activar la marcación por voz, el Reconocimiento de voz (solo en smartphone Android) o la función Siri (solo iPhone).

12

Toma de entrada AUX

13

DSPL (visor)

Permite cambiar las opciones mostradas. SCRL (desplazamiento) Mantenga pulsado este botón para desplazarse por una opción mostrada.

Operaciones básicas

Reinicio de la unidad

Debe reiniciar la unidad antes de utilizarla por primera vez, después de sustituir la batería del vehículo o de cambiar las conexiones.

1 Mantenga pulsado DSPL y CALL durante más de 2 segundos.

Nota

Si pulsa el botón de reinicio, se borrará el ajuste del reloj y algunos contenidos almacenados.

Al conectar un dispositivo BLUETOOTH por primera vez, debe realizar un registro compartido (llamado "emparejamiento"). El emparejamiento permite que esta unidad y otros dispositivos se reconozcan mutuamente. Esta unidad puede conectar dos dispositivos BLUETOOTH (dos teléfonos móviles, o un móvil y un dispositivo de audio).

1 Pulse MENU y, a continuación, gire y pulse el dial de control para seleccionar [BLUETOOTH] → [PAIRING] → [DEVICE 1]/[DEVICE 2]*.

Parpadea mientras la unidad está en modo de espera de emparejamiento.

• El nombre [DEVICE 1] o [DEVICE 2] cambiará al del dispositivo emparejado una vez que el emparejamiento se haya completado.

2 Realice el emparejamiento en el dispositivo BLUETOOTH para que detecte esta unidad. 3 Seleccione el nombre de su modelo, que aparece en la pantalla del dispositivo BLUETOOTH.*

Cuando se realiza el emparejamiento, permanece encendido.

• Si el dispositivo BLUETOOTH requiere una clave de acceso, introduzca [0000].

Cancelación del modo de demostración

Puede cancelar la pantalla de demostración que aparece cuando la fuente está desactivada y aparece el reloj.

1 Pulse MENU, gire el dial de control para seleccionar [GENERAL] y, a continuación, púlselo. 2 Gire el dial de control para seleccionar [DEMO] y púlselo. 3 Gire el dial de control para seleccionar [DEMO-OFF] y púlselo. El ajuste habrá finalizado. 4 Pulse (atrás) dos veces.

La pantalla vuelve al modo de recepción/reproducción normal.

Actualización del firmware

Para actualizar el firmware, visite el sitio web de soporte técnico en línea de la contraportada y siga las instrucciones.

Notas

• Es necesario un dispositivo USB (no incluido) para actualizar el firmware. Guarde el archivo de actualización en el dispositivo USB y conecte el dispositivo al puerto USB para realizar la actualización.
• La actualización del firmware lleva unos instantes. Durante la actualización, no sitúe el contacto en la posición OFF ni desconecte el dispositivo USB.

Información adicional

Precauciones

• Deje primero que se enfríe la unidad si ha aparecido el coche bajo la luz directa del sol.
• No deje dispositivos de audio en el interior del vehículo, ya que podrían estropearse a causa de las elevadas temperaturas provocadas por la luz directa del sol.
• La antena motorizada se extiende automáticamente.

Para mantener una calidad de sonido elevada

No derrame líquidos sobre la unidad.

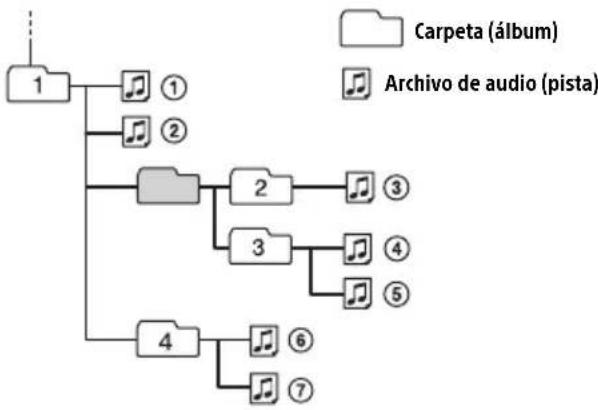

Orden de reproducción de archivos de audio

Acerca del iPod

• Puede conectarse a los siguientes modelos de iPod. Actualice sus dispositivos iPod a la última versión de software antes de utilizarlos.

Modelos de iPhone/iPod compatibles

Modelo compatible	Bluetooth® USB
iPhone XR √	√
iPhone Xs max √	√
iPhone Xs √	√
iPhone X √	√
iPhone 8 √	√
iPhone 8 Plus √	√
iPhone 7 √	√
iPhone 7 Plus √	√
iPhone SE √	√
iPhone 6s √	√
iPhone 6s Plus √	√
iPhone 6 √	√
iPhone 6 Plus √	√
iPhone 5s √	√
iPhone 5c √	√
iPhone 5 √	√
iPhone 4s √	√
iPod touch (6.a generación)	√	√
iPod touch (5.a generación)	√	√
iPod nano (7.a generación)		√

• El uso de la insignia Made for Apple significa que un accesorio ha sido diseñado para conectarse específicamente al producto o a los productos Apple identificados en la insignia, y ha sido certificado por el fabricante de que cumple las normas de rendimiento de Apple. Apple no se hace responsable por el funcionamiento de este dispositivo o su cumplimiento con normas de seguridad y regulatorias.

Tenga en cuenta que el uso de este accesorio con un producto Apple puede afectar el rendimiento inalámbrico.

Si desea realizar alguna consulta o solucionar algún problema relativo a la unidad que no se trate en este manual, póngase en contacto con su distribuidor Sony más cercano.

Especificaciones

Sección del sintonizador

DAB/DAB+

Rango de sintonización: 174,928 MHz - 239,200 MHz Terminal de antena: Conector de antena externa

FM

Rango de sintonización: 87,5 MHz - 108,0 MHz

Sensibilidad: 7 dBf

Relación señal-ruido: 73 dB

Separación: 50 dB a 1 kHz

AM/LW

Rango de sintonización: 531 kHz - 1.602 kHz (AM), 153 kHz - 279 kHz (LW)

Sensibilidad: AM: 26µV LW: 50 µV

Sección del reproductor USB

Interfaz: USB (velocidad completa)

Corriente máxima: 1A

Número máximo de carpetas y archivos reconocibles: Carpetas (álbumes): 256

Archivos (pistas) por carpeta: 256

Protocolo Android Open Accessory (AOA) compatible: 2.0

Códec correspondiente: MP3 (.mp3) Velocidad de bits: 8 kbps - 320 kbps (compatible con VBR (velocidad de bits variable)) Frecuencia de muestreo: 16 kHz - 48 kHz

WMA (.wma)

Velocidad de bits: 32 kbps - 192 kbps (compatible con VBR (velocidad de bits variable))

Frecuencia de muestreo: 32 kHz, 44,1 kHz, 48 kHz

AAC (.m4a, .mp4) Velocidad de bits: 16 kbps - 320 kbps (estéreo) Frecuencia de muestreo: 8 kHz - 48 kHz

FLAC (.flac) Profundidad de bits: 16 bits, 24 bits Frecuencia de muestreo: 44,1 kHz, 48 kHz

Sistema de archivos compatible: FAT16, FAT32

Comunicación inalámbrica

Sistema de comunicación: Norma BLUETOOTH versión 3.0

Salida:

Norma BLUETOOTH, clase de potencia 2 (Conducción máx. +1 dBm)

Rango máximo de comunicación*1: Línea de visión de aprox. 10 m

Banda de frecuencias: Banda de 2,4 GHz (2,4000 GHz - 2,4835 GHz)

Método de modulación: FHSS

Perfiles BLUETOOTH compatibles*2: A2DP (Perfil de distribución de audio avanzada) 1.3

AVRCP (Perfil de control remoto de audio/video) 1.3

HFP (Perfil de manos libres) 1.6

PBAP (Perfil de acceso a agenda telefónica) SPP (Perfil de puerto de serie)

Códec correspondiente: SBC (.sbc), AAC (.m4a)

*1 La cobertura real variará en función de factores como los obstáculos entre dispositivos, los campos magnéticos alrededor de un horno microondas, la electricidad estática, la sensibilidad de la recepción, el rendimiento de la antena, el sistema operativo, la aplicación del software, etc.

*2 Los perfiles estándar de BLUETOOTH indican la finalidad de la comunicación BLUETOOTH entre dispositivos.

Sección del amplificador de potencia

Salidas: salidas de altavoz

Impedancia de altavoz: 4 Ω - 8 Ω

Salida de potencia máxima: 55W× 4 (a 4 Ω)

General

Requisitos de alimentación: batería para vehículo de 12 V CC (masa negativa)

Consumo de corriente nominal: 10 A

Dimensiones:

Aprox. 178mm× 100mm× 177mm (an./al./pr.)

Dimensiones de montaje:

Aprox. 182mm× 111mm× 159mm (an./al./pr.)

Peso: aprox. 1,0 kg

Contenidos del paquete:

Unidad principal (1)

Componentes de instalación y conexiones (1 juego)

Accesorios/equipos opcionales:

Cable para entrada de mando a distancia en el volante: RC-SR1

Para obtener más información, consulte al distribuidor.

El diseño y las especificaciones pueden variar sin previo aviso.

Derechos de autor

La marca y los logotipos Bluetooth son marcas comerciales registradas propiedad de Bluetooth SIG, Inc. y Sony Corporation dispone de la licencia correspondiente para utilizar dichas marcas. Las otras marcas comerciales y nombres de marcas pertenecen a sus respectivos propietarios.

Windows Media es una marca comercial o marca comercial registrada de Microsoft Corporation en los Estados Unidos y en otros países.

Apple, iPhone, iPod, iPod nano, iPod touch y Siri son marcas comerciales de Apple Inc., registradas en Estados Unidos y otros países.

Android es una marca comercial de Google LLC.

• Dirija todos los cables de masa a un punto de masa común.
• Evite que los cables queden atrapados bajo un tornillo o en piezas móviles (p. ej., rieles de asientos).
• Antes de establecer conexiones, apague el motor del automóvil para evitar cortocircuitos.
• Conecte los cables de alimentación ② a la unidad y los altavoces antes de conectarlos al conector de alimentación auxiliar.
• Asegúrese de aislar los cables no conectados sueltos con cinta aislante para mayor seguridad.
• Elija cuidadosamente el lugar de instalación para que la unidad no interfiera con las operaciones de conducción normales.
• Evite instalar la unidad en zonas expuestas a polvo, suciedad, vibración excesiva o temperaturas elevadas, como la luz solar directa o cerca de conductos de calefacción.
• Use solo el equipo de montaje suministrado para realizar una instalación segura.

Nota sobre el cable de alimentación (amarillo)

Al conectar esta unidad junto con otros componentes estéreo, el valor del amperaje del circuito del vehículo al que está conectada la unidad debe ser superior a la suma del valor del amperaje del fusible de cada componente.

Nota sobre la instalación en vehículos con sistemas de arranque y parada

Al volver a poner en marcha el motor antes de la activación del sistema de arranque y parada, es posible que la unidad se reinicie. En este caso, desactive el sistema de arranque y parada de su vehículo.

Ajuste del ángulo de montaje

Ajuste el ángulo de montaje a menos de 30°

Lista de piezas para la instalación

① Tornillos de montaje (5 × máx. 8 mm) (4)

② Cables de alimentación (1)

③ Micrófono (1)

Cinta adhesiva de doble cara (1)

⑤ Soporte de montaje (1)

⑥ Llaves de desbloqueo (2)

⑦ Marco decorativo (1)

- Esta lista de piezas no incluye todo el contenido del paquete. - El soporte de montaje (5) está montado en la unidad al salir de fábrica. Antes de montar la unidad, utilice las llaves de desbloqueo (6) para desmontar el soporte de montaje (5) de la unidad. Para obtener más información, consulte "Desmontaje del soporte de montaje" (página 13). - Guarde las llaves de desbloqueo (6) para utilizarlas más adelante, ya que también son necesarias para desmontar la unidad del vehículo.

Conexión

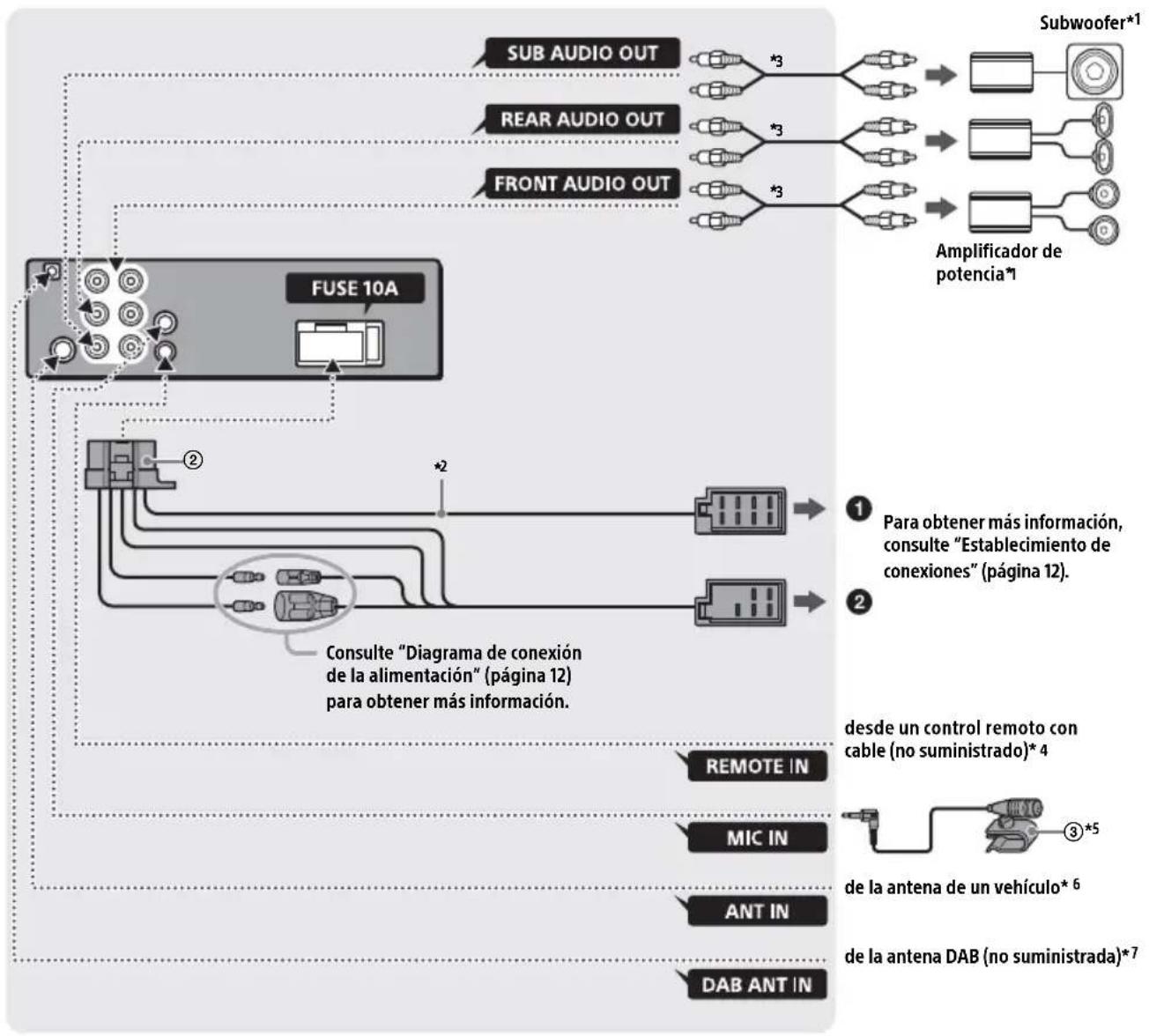

1 No suministrado 2 Impedancia de altavoz: de 4 Ω a 8 Ω × 4 3 Cable con clavija RCA (no suministrado) 4 En función del tipo de vehículo, use un adaptador para un control remoto con cable (no suministrado). Para obtener más información sobre el control remoto con cable, consulte "Uso del control remoto con cable" (página 13). *5 Tanto si se utiliza como si no, procure que el recorrido del cable de entrada del micrófono no interfiera con las operaciones de conducción. Fije el cable con una abrazadera, etc., si lo instala alrededor de los pies. Para obtener más información sobre la instalación del micrófono, consulte "Instalación del micrófono" (página 13).

6 En función del tipo de vehículo, use un adaptador (no suministrado) si el conductor de la antena no encaja. 7 Ajuste [ANT-PWR] en [ON] (predeterminado) o [OFF] en función del tipo de antena DAB. Corriente de suministro máximo 0,1 A

Establecimiento de conexiones

Si tiene una antena motorizada sin caja de relés, la conexión de esta unidad con los cables de alimentación suministrados ② puede dañar la antena.

Al conector del altavoz del vehículo

1	Altavoz trasero (derecho)	⊕	Lila
2		⊗	A rayas lilas/negras
3	Altavoz delantero (derecho)	⊕	Gris
4		⊗	A rayas grises/negras
5	Altavoz delantero (izquierdo)	⊕	Blanco
6			A rayas blancas/negras
7	Altavoz trasero (izquierdo)	⊕	Verde
8			A rayas verdes/negras

2 Al conductor de alimentación del vehículo

12	Fuente de alimentación continua	Amarillo
13	Control de la antenna motorizada/amplificador de potencia (REM OUT)	A rayas azules/blancas
14	Fuente de alimentación de iluminación conmutada	A rayas naranja/blancas
15	Fuente de alimentación conmutada	Rojo
16	Masa Negro

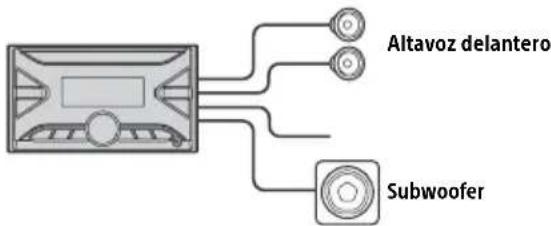

Conexión fácil de subwoofer

Puede utilizar un subwoofer sin un amplificador de potencia si está conectado a un cable de altavoz trasero.

Notas

• Es necesario preparar los cables de altavoz traseros.
• Utilice un subwoofer con una impedancia de 4 Ω a 8 Ω y con una capacidad de administración de la potencia suficiente para atenderlos.

Conexión del soporte de la memoria

Si el cable de alimentación amarillo está conectado, siempre se suministra alimentación eléctrica al circuito de memoria aunque esté apagado el interruptor de la llave de encendido.

Conexión del altavoz

• Antes de conectar los altavoces, apague la unidad.
• Utilice altavoces con una impedancia de 4 Ω a 8 Ω y con una capacidad de manejo de potencia suficiente para evitar daños.

Diagrama de conexión de la alimentación

Compruebe el conductor de alimentación auxiliar de su vehículo y conecte los cables correctamente en función del vehículo.

Conector de alimentación auxiliar

Conexión común

12	Fuente de alimentación continua	Amarillo
15	Fuente de alimentación conmutada	Rojo

Posiciones de los cables rojo y amarillo invertidas

12	Fuente de alimentación conmutada	Amarillo
15	Fuente de alimentación continua	Rojo

Para los vehículos sin posición ACC

Después de establecer las conexiones y atar los cables de alimentación correctamente, conecte la unidad a la fuente de alimentación del vehículo. Si ve algo o consulta o soluciona algún problema relativo a la unidad que no se trate en este manual, póngase en contacto con el concesionario del vehículo.

Instalación del micrófono

Para capturar su voz durante llamadas manos libres, deben instalar el micrófono ③.

Gancho (no suministrado)

Precauciones

• Es extremadamente peligroso que el cable se enrolle alrededor de la columna de dirección o la palanca de cambio. Asegúrese de que ni este ni otros elementos interfieran en sus operaciones de conducción del vehículo.
• Si su automóvil cuenta con airbags o cualquier otro equipo de amortiguación de impactos, póngase en contacto con la tienda en la que adquirió esta unidad o con el concesionario del automóvil antes de realizar la instalación.

Nota

Antes de fijar la cinta de doble cara ④ , limpie la superficie del salpicadero con un paño seco.

Uso del control remoto con cable

1 Para activar el control remoto con cable, ajuste [STR CONTROL] de [STEERING] en [PRESET].

Instalación

Desmontaje del soporte de montaje

Antes de instalar la unidad, desmonte el soporte de montaje ⑤ de la institución.

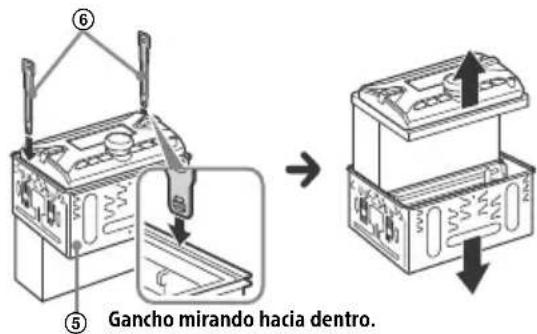

1 Introduzca las dos llaves de desbloqueo ⑥ hasta que encajen, bajo el soporte de montaje ⑤ y tire de la unidad hacia arriba para separarla.

Montaje de la unidad en el salpicadero

En el caso de vehículos japoneses, consulte "Montaje de la unidad en un vehículo japonés" (página 14).

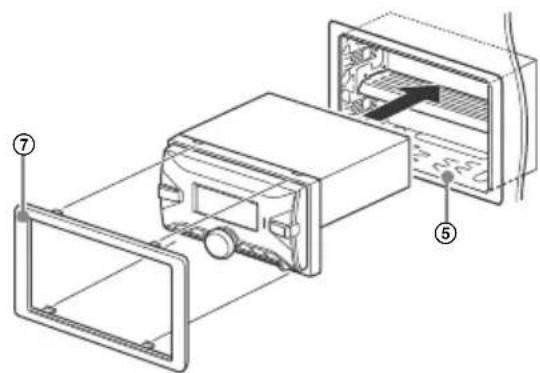

Montaje de la unidad con el soporte de montaje incluido

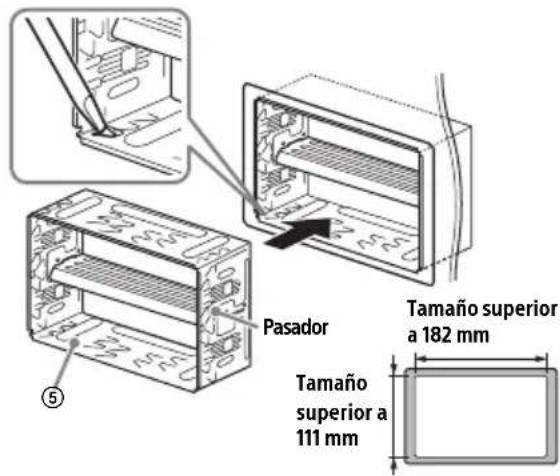

Antes de la instalación, asegúrese de que los pasadores situados a ambos lados del soporte de montaje (5) estén doblados hacia abajo 3,5 mm.

1 Coloque el soporte de montaje ⑤ bajo del salpicadero y, a continuación, doble los ganchos hacia fuera para que queden bien ajustados.

2 Monte la unidad en el soporte de montaje ⑤.

Nota

Si los pasadores están rectos o doblados hacia fuera, la unidad no se instalará con seguridad y puede salir hacia fuera.

Montaje de la unidad en un vehículo japonés

Tal vez no pueda instalar esta unidad en algunas marcas de vehículos japoneses. En ese caso, consulte al distribuidor Sony.

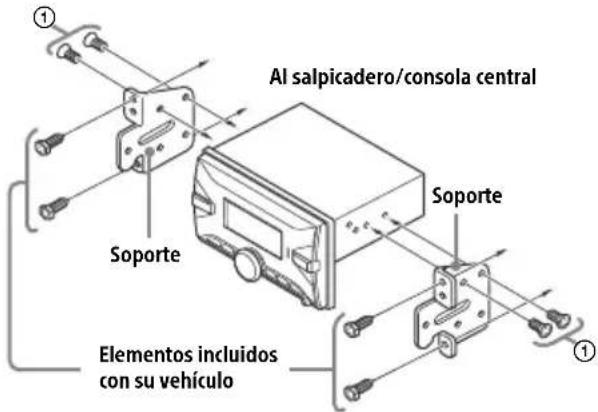

Al montar esta unidad en los soportes preinstalados de su vehículo, utilice los tornillos de montaje ① en los orificios de tornillo adecuados en función de su vehículo: T para TOYOTA y N para NISSAN.

Nota

Para evitar fallos, realice la instalación solo con los tornillos de montaje ①.

Reinicio de la unidad

Para obtener más información, consulte "Reinicio de la unidad" (página 6).

Sustitución de fusibles

Cuando sustituya el fusible, asegúrese de usar uno que coincida con el valor del amperaje indicado en el fusible original. Si se funde el fusible, compruebe la conexión de la alimentación y

fundir el fusible después de sustituirlo, puede ser que haya una avería interna. En ese caso, consulte al distribuidor Sony más cercano.

Por la presente, Sony Corporation declara que este equipo es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: http://www.compliance.sony.de/

Sitio Web de soporte técnico en línea

Para resolver cualquier duda u obtener la información más reciente sobre el soporte técnico de este producto, visite el sitio web:

Soporte

Para obtener más información, visite el siguiente sitio web y busque el nombre de su unidad tal y como se indica a continuación.
