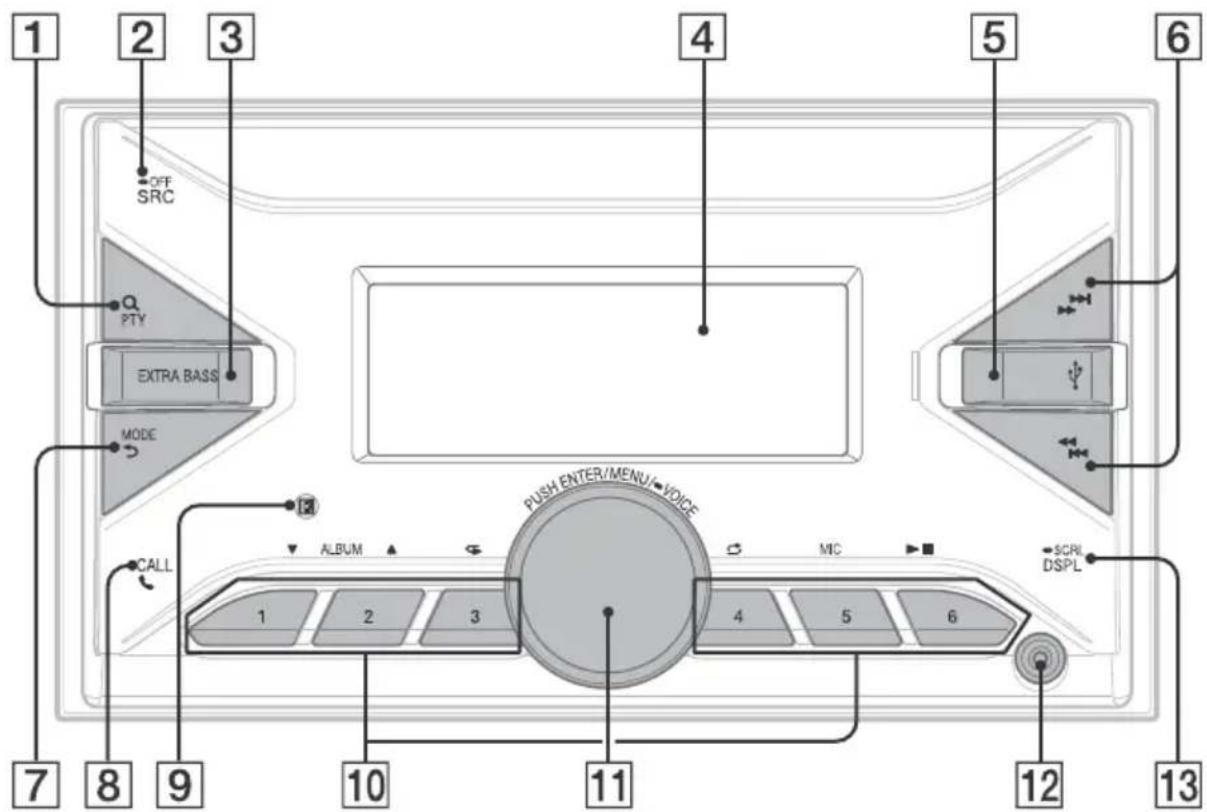

BRUKSANVISNING DSXB710D SONY

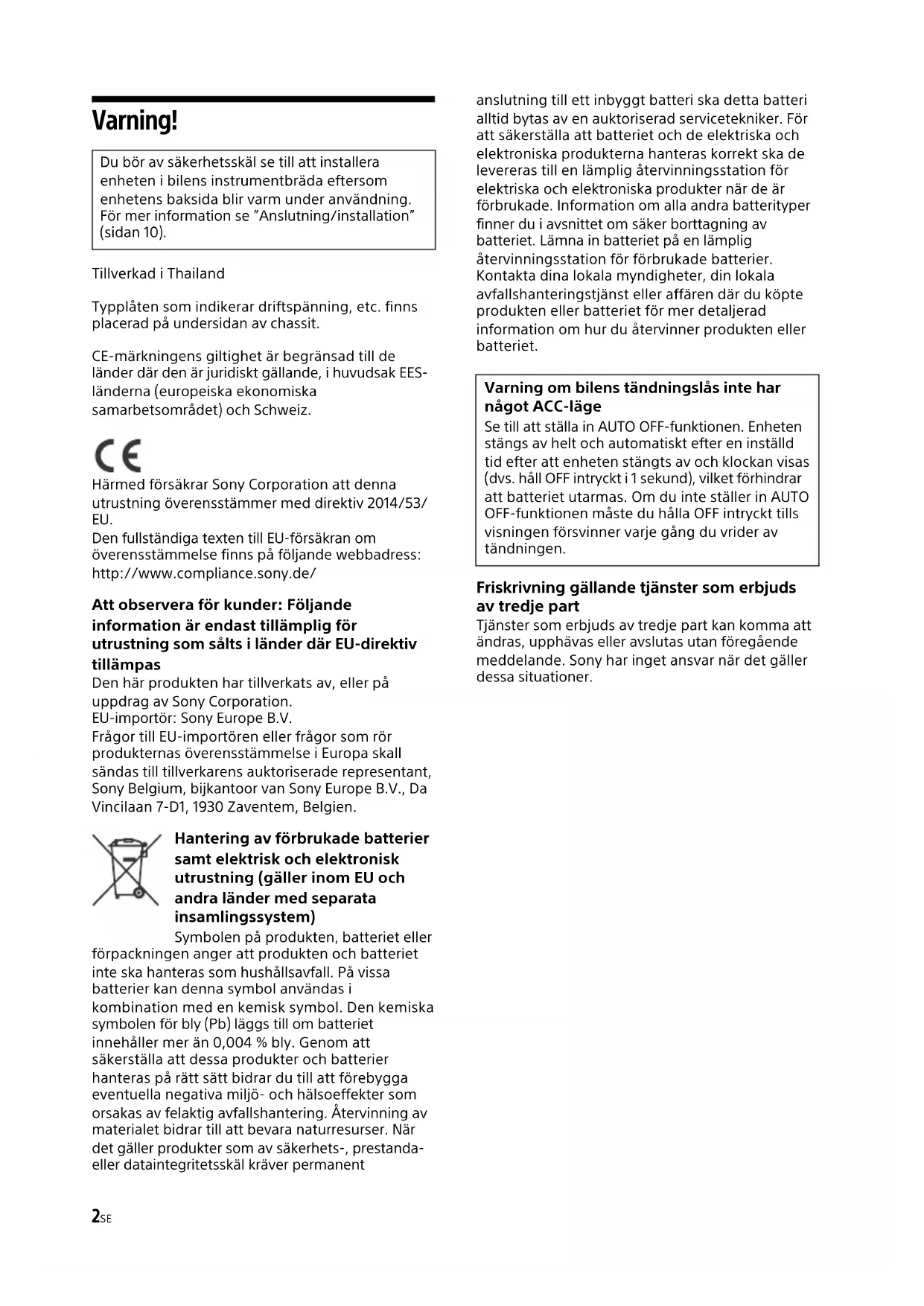

Naar dashboard/middenconsoleOnderdelen die bij uw auto worden geleverd BeugelBeugel Zekering (10 A)2SE Varning! Tillverkad i Thailand Typplåten som indikerar driftspänning, etc. finns placerad på undersidan av chassit. CE-märkningens giltighet är begränsad till de länder där den är juridiskt gällande, i huvudsak EES- länderna (europeiska ekonomiska samarbetsområdet) och Schweiz. Härmed försäkrar Sony Corporation att denna utrustning överensstämmer med direktiv 2014/53/ EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: http://www.compliance.sony.de/ Att observera för kunder: Följande information är endast tillämplig för utrustning som sålts i länder där EU-direktiv tillämpas Den här produkten har tillverkats av, eller på uppdrag av Sony Corporation. EU-importör: Sony Europe B.V. Frågor till EU-importören eller frågor som rör produkternas överensstämmelse i Europa skall sändas till tillverkarens auktoriserade representant, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgien. Hantering av förbrukade batterier samt elektrisk och elektronisk utrustning (gäller inom EU och andra länder med separata insamlingssystem) Symbolen på produkten, batteriet eller förpackningen anger att produkten och batteriet inte ska hanteras som hushållsavfall. På vissa batterier kan denna symbol användas i kombination med en kemisk symbol. Den kemiska symbolen för bly (Pb) läggs till om batteriet innehåller mer än 0,004 % bly. Genom att säkerställa att dessa produkter och batterier hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som orsakas av felaktig avfallshantering. Återvinning av materialet bidrar till att bevara naturresurser. När det gäller produkter som av säkerhets-, prestanda- eller dataintegritetsskäl kräver permanent anslutning till ett inbyggt batteri ska detta batteri alltid bytas av en auktoriserad servicetekniker. För att säkerställa att batteriet och de elektriska och elektroniska produkterna hanteras korrekt ska de levereras till en lämplig återvinningsstation för elektriska och elektroniska produkter när de är förbrukade. Information om alla andra batterityper finner du i avsnittet om säker borttagning av batteriet. Lämna in batteriet på en lämplig återvinningsstation för förbrukade batterier. Kontakta dina lokala myndigheter, din lokala avfallshanteringstjänst eller affären där du köpte produkten eller batteriet för mer detaljerad information om hur du återvinner produkten eller batteriet. Friskrivning gällande tjänster som erbjuds av tredje part Tjänster som erbjuds av tredje part kan komma att ändras, upphävas eller avslutas utan föregående meddelande. Sony har inget ansvar när det gäller dessa situationer. Du bör av säkerhetsskäl se till att installera enheten i bilens instrumentbräda eftersom enhetens baksida blir varm under användning. För mer information se ”Anslutning/installation” (sidan 10). Varning om bilens tändningslås inte har något ACC-läge Se till att ställa in AUTO OFF-funktionen. Enheten stängs av helt och automatiskt efter en inställd tid efter att enheten stängts av och klockan visas (dvs. håll OFF intryckt i 1 sekund), vilket förhindrar att batteriet utarmas. Om du inte ställer in AUTO OFF-funktionen måste du hålla OFF intryckt tills visningen försvinner varje gång du vrider av tändningen.3SE Försiktighet

PROGRAMVARA. Kära kund! Denna produkt innehåller en radiosändare. Enligt UNECE-bestämmelserna nr. 10 kan en fordonstillverkare ålägga vissa villkor för installation av radiosändare i fordon. Kontrollera fordonets bruksanvisning eller kontakta fordonstillverkaren eller återförsäljaren innan du installerar denna produkt i fordonet. Nödsamtal Denna BLUETOOTH-handsfree för bil och den elektroniska enheten som är ansluten till handsfree drivs via radiosignaler, mobila och fasta nätverk samt användarprogrammerad funktion, vilket inte kan garantera anslutning under alla förhållanden. Du bör därför inte enbart förlita dig på en elektronisk enhet för nödvändig kommunikation (t.ex. vid medicinska nödsituationer). Om BLUETOOTH-kommunikation Mikrovågor som sänds från en BLUETOOTH-enhet kan påverka funktionen hos elektronisk medicinsk utrustning. Stäng av denna enhet och andra BLUETOOTH-enheter på följande platser, eftersom det finns risk för att de orsakar olyckor. Där lättantändlig gas förekommer: sjukhus, tåg, flygplan och bensinstationer I närheten av automatiska dörrar och brandlarm Denna enhet klarar de säkerhetskrav som ingår i BLUETOOTH-standarden för att skapa en säker anslutning när trådlös BLUETOOTH-teknik används, men tänk på att inställningarna kan vara gjorda så att säkerheten inte räcker. Var försiktig vid kommunikation med trådlös BLUETOOTH- teknik. Vi kan inte hållas ansvariga för eventuellt informationsläckage som uppstått under BLUETOOTH-kommunikation. Om du har några frågor eller problem gällande denna enhet som inte tas upp i denna handbok ska du kontakta närmaste Sony-återförsäljare. Viktigt meddelande!4SE Huvudenhet (sök) Under uppspelning: Aktiverar sökläget. (Ej tillgängligt när en USB-enhet i Android™- läge eller en iPod ansluts.) Under DAB-mottagning: Aktiverar sökläget. PTY (programtyp) Under FM-mottagning: Väljer PTY i RDS. Under DAB-mottagning: Tryck två gånger inom 2 sekunder för att välja PTY. Håll intryckt i minst 2 sekunder för automatisk kanalinställning för att uppdatera stationslistan. SRC (källa) Slår på strömmen. Ändrar källan. OFF Håll intryckt i 1 sekund för att stänga av källan och visa klockan. Håll intryckt i minst 2 sekunder för att stänga av strömmen och teckenfönstret. EXTRA BASS Förstärker basljudet synkroniserat med volyminställningen. Tryck för att ändra EXTRA BASS-inställningen: [1], [2], [OFF]. Teckenfönster USB-port / (SEEK –/+) Under radiomottagning: Ställer automatiskt in radiostationer. Håll intryckt för manuell inställning. Under DAB-mottagning: Väljer en station. Håll intryckt för att söka efter en stationsgrupp. (Endast tillgängligt när [SEEK BY] är inställt till [STATION GP].) / (föregående/nästa) / (snabbspolning bakåt/ snabbspolning framåt) MODE (tillbaka) Återgår till föregående visning. CALL Aktiverar samtalsmenyn. Tar emot/avslutar ett samtal. Håll intryckt i minst 2 sekunder för att växla BLUETOOTH-signalen. Guide till delar och kontroller5SE Mottagare för fjärrkontrollen Sifferknappar (1 till 6) Tar emot förinställda radiostationer. Håll intryckt för förinställning av stationer. Under DAB-mottagning: Tar emot förinställda DAB-stationer eller radiostationer. Håll intryckt för att förinställa DAB-stationer eller radiostationer. ALBUM / Hoppar över ett album för ljudenheten. Håll intryckt för att hoppa över flera album i följd. (Ej tillgängligt när en USB-enhet i Android-läge eller en iPod ansluts.) (repetera) (Ej tillgängligt när en USB-enhet i Android-läge ansluts.) (blanda) (Ej tillgängligt när en USB-enhet i Android-läge ansluts.) MIC (uppspelning/paus) Kontrollratt Justerar volymen. PUSH ENTER Bekräftar det valda alternativet. Tryck på SRC, vrid och tryck sedan för att ändra källa (tidsbegränsning på 2 sekunder). MENU Inställningsmenyn öppnas. VOICE Håll intryckt i minst 2 sekunder för att aktivera röstuppringning, röstigenkänning (endast Android-smarttelefoner) eller Siri-funktionen (endast iPhone). AUX-ingång DSPL (teckenfönster) Ändrar visningsalternativen. SCRL (bläddra) Håll intryckt för att bläddra bland visningsalternativ.6SE Återställa enheten Enheten måste återställas innan den används för första gången, efter att bilbatteriet bytts ut eller anslutningarna justerats. 1 Håll DSPL och CALL intryckta i minst 2 sekunder. Obs! Genom att återställa enheten försvinner inställningen av klockan och visst innehåll som sparats. Koppla samman med en BLUETOOTH-enhet När en BLUETOOTH-enhet ansluts för första gången krävs en ömsesidig registrering (som kallas ”ihopparning”). Genom ihopparningen kan denna enhet och andra enheter känna igen varandra. Denna enhet kan ansluta två BLUETOOTH-enheter (två mobiltelefoner eller en mobiltelefon och en ljudenhet). 1 Tryck på MENU, vrid och tryck sedan på kontrollratten för att välja [BLUETOOTH] [PAIRING] [DEVICE 1]/[DEVICE 2]*. blinkar när enheten befinner sig i standbyläge för ihopparning.* [DEVICE 1] eller [DEVICE 2] ändras till namnet på ihopparad enhet när ihopparningen är genomförd. 2 Utför ihopparning på BLUETOOTH- enheten för att identifiera denna enhet. 3 Välj namnet på din modell som visas i BLUETOOTH-enhetens teckenfönster*. När ihopparningen är gjord lyser med ett fast sken.* Om du måste ange en kodnyckel på BLUETOOTH-enheten anger du [0000]. Avbryta demonstrationsläget Du kan avbryta demonstrationsvisningen som visas när källan är av och klockan visas. 1 Tryck på MENU, vrid kontrollratten för att välja [GENERAL], tryck sedan på den. 2 Vrid kontrollratten för att välja [DEMO], tryck sedan på den. 3 Vrid kontrollratten för att välja [DEMO- OFF], tryck sedan på den. Inställningen är nu genomförd. 4 Tryck två gånger på (tillbaka). Teckenfönstret återgår till normalt mottagnings-/uppspelningsläge. Uppdatera den fasta programvaran Se supportsidan på det bakre omslaget och följ sedan anvisningarna online för att uppdatera den fasta programvaran. Obs! Det krävs en USB-enhet (medföljer ej) för att uppdatera den fasta programvaran. Lagra uppdateringen på USB-enheten och anslut enheten till USB-porten. Utför sedan uppdateringsförfarandet. Det tar några minuter att uppdatera den fasta programvaran. Vrid inte tändningen till OFF-läget och ta inte bort USB-enheten när uppdateringen genomförs. Grundläggande funktioner7SE Försiktighetsåtgärder Låt enheten först svalna om din bil står parkerad i direkt solljus. Lämna inte ljudenheter inuti bilen eftersom det kan orsaka funktionsstörningar på grund av höga temperaturer i direkt solljus. Antennen matas ut automatiskt. Behålla en hög ljudkvalitet Undvik att skvätta vätska på enheten. Du kan ansluta till följande iPod-modeller. Uppdatera dina iPod-enheter med den senaste programvaran innan användning. Kompatibla iPhone/iPod-modeller Användning av ”Made for Apple”-märket betyder att ett tillbehör har utformats för anslutning specifikt till Apple-produkter som identifieras på märket och har certifierats av utvecklaren att uppfylla Apples standarder vad gäller prestanda. Apple är inte ansvarig för enhetens funktion eller överensstämmelse med säkerhets- och myndighetsstandard. Om detta tillbehör används med en Apple- produkt kan det påverka den trådlösa prestandan. Om du har några frågor eller problem gällande denna enhet som inte tas upp i denna handbok ska du kontakta närmaste Sony-återförsäljare. Övrig information Uppspelningsordning för ljudfiler Mapp (album)Ljudfil (spår) Om iPod Kompatibel modell Bluetooth® USB iPhone XR iPhone Xs max iPhone Xs iPhone X iPhone 8 iPhone 8 Plus iPhone 7 iPhone 7 Plus iPhone SE iPhone 6s iPhone 6s Plus iPhone 6 iPhone 6 Plus iPhone 5s iPhone 5c iPhone 5 iPhone 4s iPod touch (6:e generationen)

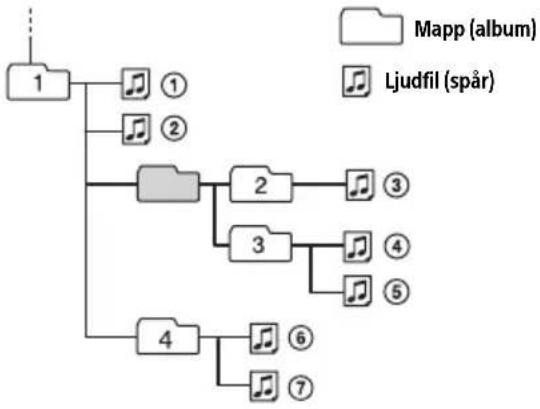

Inställningsfrekvens: 87,5 MHz – 108,0 MHz Användningskänslighet: 7 dBf Signal-till-brus-förhållande: 73 dB Separation: 50 dB vid 1 kHz AM/LW Inställningsfrekvens: 531 kHz – 1 602 kHz (AM), 153 kHz – 279 kHz (LW) Känslighet: AM: 26 μV, LW: 50 μV USB-spelardel Gränssnitt: USB (full hastighet) Maximal ström: 1 A Maximalt antal identifierbara mappar och filer: Mappar (album): 256 Filer (spår) per mapp: 256 Kompatibelt AOA-protokoll (Android Open Accessory): 2.0 Motsvarande kodec: MP3 (.mp3) Bithastighet: 8 kbps – 320 kbps (stöd för VBR (variabel bithastighet)) Samplingsfrekvens: 16 kHz – 48 kHz WMA (.wma) Bithastighet: 32 kbps – 192 kbps (stöd för VBR (variabel bithastighet)) Samplingsfrekvens: 32 kHz, 44,1 kHz, 48 kHz AAC (.m4a, .mp4) Bithastighet: 16 kbps – 320 kbps (stereo) Samplingsfrekvens: 8 kHz – 48 kHz FLAC (.flac) Bitdjup: 16-bitars, 24-bitars Samplingsfrekvens: 44,1 kHz, 48 kHz Filsystem som stöds: FAT16, FAT32 Trådlös kommunikation Kommunikationssystem: BLUETOOTH-standard version 3.0 Utgång: BLUETOOTH-standard strömklass 2 (Max. ledningsbunden +1 dBm) Maximal kommunikationsräckvidd*

A2DP (Advanced Audio Distribution Profile) 1.3 AVRCP (Audio Video Remote Control Profile) 1.3 HFP (Handsfree Profile) 1.6 PBAP (Phone Book Access Profile) SPP (Serial Port Profile) Motsvarande kodec: SBC (.sbc), AAC (.m4a) *1 Den faktiska räckvidden varierar beroende på faktorer som hinder mellan enheter, magnetfält runt mikrovågsugnar, statisk elektricitet, mottagningskänslighet, antennens prestanda, operativsystem, programvara m.m. *2 BLUETOOTH-standardprofiler visar användningsområdet för BLUETOOTH- kommunikation mellan enheter. Förstärkardel Utgång: högtalarutgångar Högtalarimpedans: 4 Ω – 8 Ω Maximal uteffekt: 55 W × 4 (vid 4 Ω) Allmänt Strömkrav: bilbatteri på 12 V DC (negativ jordning) Märkströmförbrukning: 10 A Mått: Ca. 178 mm × 100 mm × 177 mm (b/h/d) Monteringsmått: Ca. 182 mm × 111 mm × 159 mm (b/h/d) Vikt: Ca. 1,0 kg Förpackningens innehåll: Huvudenhet (1) Delar för installation och anslutningar (1 uppsättning) Alternativa tillbehör/utrustning: Kabel för fjärringång till ratt: RC-SR1 Be din återförsäljare om mer information. Rätt till ändring av design och specifikationer förbehålles.9SE Märket Bluetooth® och dess logotyper är registrerade varumärken som tillhör Bluetooth SIG, Inc. och användning av sådana märken sker på licens från Sony Corporation. Andra varumärken och varunamn tillhör respektive ägare. Windows Media är antingen ett registrerat varumärke eller ett varumärke som tillhör Microsoft Corporation i USA och/eller andra länder. Denna produkt är skyddad av viss immateriell egendomsrätt som tillhör Microsoft Corporation. Användning eller distribution av sådan teknik utanför produkten är inte tillåten utan licens från Microsoft eller ett auktoriserat Microsoft- dotterbolag. Apple, iPhone, iPod, iPod nano, iPod touch och Siri är varumärken som tillhör Apple Inc., registrerat i USA och i andra länder. Android är ett varumärke som tillhör Google LLC. Upphovsrätt10SE Försiktighet Dra alla jordade kablar till en gemensam jordningspunkt. Låt inte kablarna fastna under en skruv eller i rörliga delar (t.ex. sätesrälsen). För att undvika kortslutning måste du vrida av bilens tändning innan anslutningar görs. Anslut nätkablarna till enheten och högtalarna innan de ansluts till nätkontakten. Av säkerhetsskäl bör du isolera eventuella lösa kablar som inte ansluts med eltejp. Välj monteringsplatsen med omsorg så att inte enheten stör din normala körning. Undvik att installera enheten på platser där det finns mycket damm, smuts, kraftiga vibrationer eller höga temperaturer, t.ex. i direkt solljus eller i närheten av varmluftsutsläpp. Använd bara de medföljande fästena för en trygg och säker installation. Notering gällande nätkabeln (gul)När denna enhet ansluts tillsammans med andra stereokomponenter måste amperetalet för bilkretsen, som enheten är ansluten till, vara högre än summan för varje komponents säkringsstyrka.Anmärkning om installation i bilar med start-stoppsystemEnheten kan startas om när motorn startas via start-stoppsystemet. Stäng i sådana fall av bilens start-stoppsystem. Justering av monteringsvinkel Justera monteringsvinkeln till mindre än 30°. Lista över delar för installation Denna lista över delar innehåller inte allt i förpackningen. Monteringshylsan är monterad på enheten vid leverans. Använd frigöringsnycklarna för att ta bort monteringshylsan från enheten, innan enheten installeras. Mer information finns under ”Ta bort monteringshylsan” (sidan 13). Behåll frigöringsnycklarna för framtida användning eftersom de kommer att behövas om du monterar bort enheten från bilen. Anslutning/installation

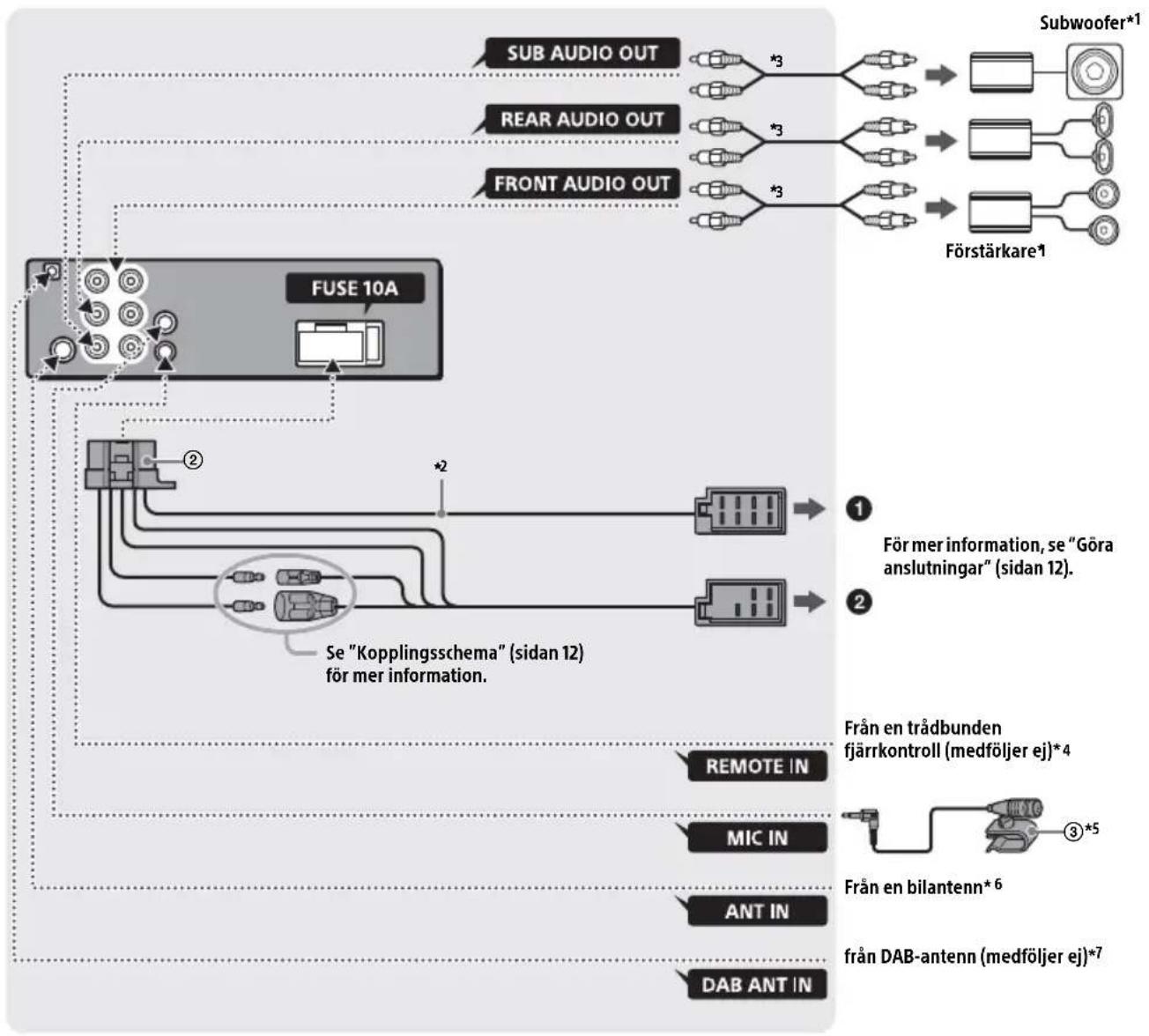

Monteringshylsa (1)Frigöringsnycklar (2)Avslutningslist (1)11SE Anslutning *1 Medföljer ej *2 Högtalarimpedans: 4 Ω till 8 Ω × 4 *3 RCA-stiftkabel (medföljer ej) *4 Använd en adapter för en trådbunden fjärrkontroll (medföljer ej) beroende på vilken typ av bil du har. Mer information om att använda trådbunden fjärrkontroll finns under ”Använda den trådbundna fjärrkontrollen” (sidan 13). *5 Dra mikrofonkabeln så att den inte hindrar din körning, oavsett om den används eller inte. Fäst kabeln med t.ex. en klämma om den dras på golvet där du har fötterna. Mer information om att installera mikrofonen finns under ”Installera mikrofonen” (sidan 13). *6 Använd en adapter (medföljer ej) om antennanslutningen inte passar, beroende på vilken typ av bil du har. *7 Ställ in [ANT-PWR] till [ON] (standard) eller [OFF] beroende på vilken typ av DAB-antenn som används. Max. strömstyrka 0,1 A

För mer information, se ”Göra anslutningar” (sidan 12).

Från en trådbunden fjärrkontroll (medföljer ej)*

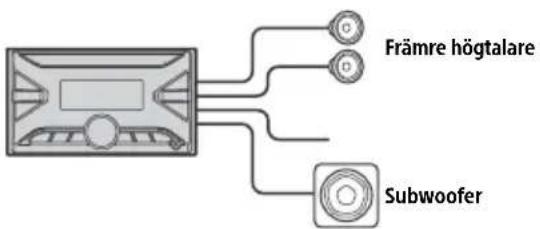

från DAB-antenn (medföljer ej)* 712SE Om du har en antenn utan reläbox kan det hända att antennen skadas om du ansluter enheten via medföljande nätkablar . Till bilens högtalaranslutning Till bilens nätkontakt Enkel anslutning av subwoofer Du kan använda en subwoofer utan förstärkare när den är ansluten till en bakre högtalarkabel. Obs! Du måste förbereda bakre högtalarkablar. Använd en subwoofer med en impedans på 4 Ω till 8 Ω, och med tillräckligt hög krafthanteringskapacitet för att undvika skada. Minnesbehållningsanslutning När den gula strömkabeln är ansluten kommer strömförsörjning alltid att ske till minneskretsen även när tändningen är avstängd. Högtalaranslutning Stäng av enheten innan högtalarna ansluts. Använd högtalare med en impedans på 4 Ω till 8 Ω, och med tillräckligt hög krafthanteringskapacitet för att undvika skada. Kontrollera bilens nätkontakt och passa in kabelanslutningarna korrekt beroende på vilken bil du har. Vanlig anslutning När positionerna för röd och gul kabel kastas

Bakre högtalare (höger) Lila

Främre högtalare (höger) Grå 4 Grå-/svartrandig

Främre högtalare (vänster) Vit 6 Vit-/svartrandig

Bakre högtalare (vänster) Grön 8 Grön-/svartrandig

kontinuerlig strömförsörjning Gul

växlad strömförsörjning belysning Orange-/vitrandig 15 växlad strömförsörjning Röd 16 jordning Svart Främre högtalareSubwoofer Kopplingsschema

kontinuerlig strömförsörjning Gul 15 växlad strömförsörjning Röd 12 växlad strömförsörjning Gul

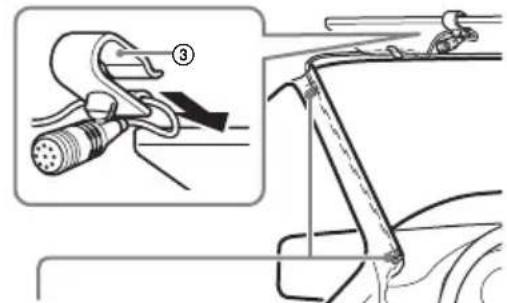

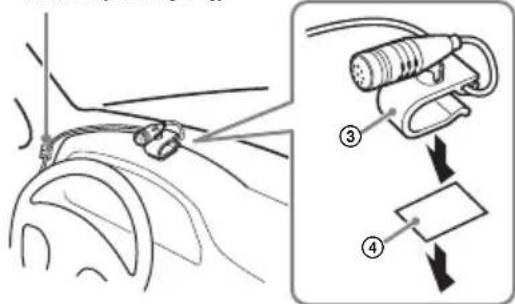

kontinuerlig strömförsörjning Röd Nätkontakt Röd RödGul Gul Röd RödGul Gul13SE Med bil utan ACC-lägeAnslut enheten till bilens strömförsörjning när du passat in kontakterna och växlade strömförsörjningskablar på rätt sätt. Om du har några frågor eller problem gällande denna enhet som inte tas upp i denna handbok ska du kontakta bilåterförsäljaren.Du måste installera mikrofonen för att fånga upp din röst vid handsfreesamtal .Försiktighet Det är extremt farligt om kabeln viras runt rattstången eller växelspaken. Se till att inte kabeln och andra delar hindrar din körning. Kontakta affären där du köpte denna enhet eller bilåterförsäljaren före installation om det finns krockkuddar eller annan stötdämpande utrustning i din bil. Obs! Rengör ytan på instrumentbrädan med en torr trasa innan du fäster den dubbelsidiga tejpen . 1 För att aktivera den trådbundna fjärrkontrollen ställer du in [STR CONTROL] under [STEERING] på [PRESET]. Installation Ta bort monteringshylsan från enheten innan enheten installeras. 1 Sätt i de båda frigöringsnycklarna tills de klickar på plats och dra ner monteringshylsan , dra sedan upp enheten för att separera. Installera mikrofonen Röd Röd Gul Gul

Klämma (medföljer ej)

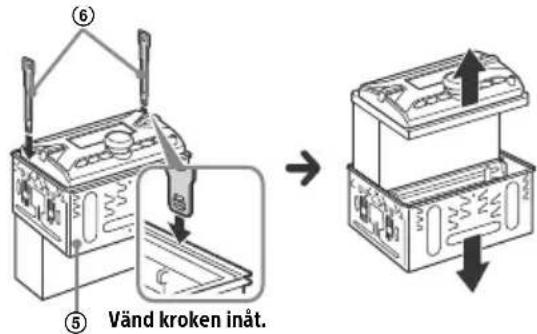

Använda den trådbundna fjärrkontrollen Ta bort monteringshylsan

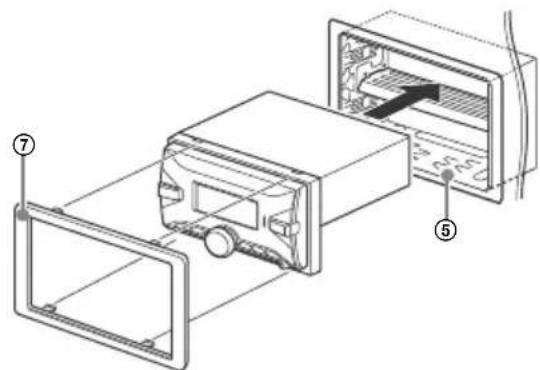

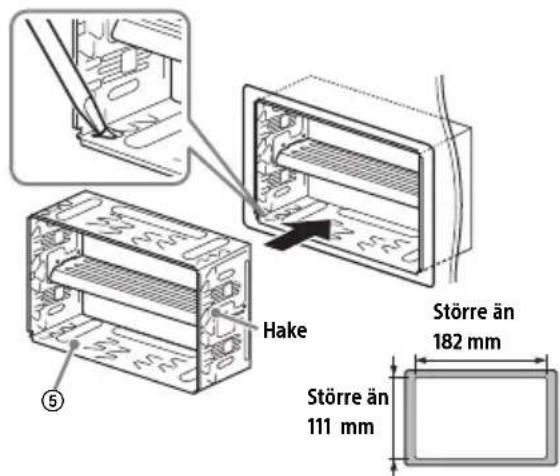

Vänd kroken inåt. 14SE För japanska bilar, se ”Montera enheten i en japansk bil” (sidan 14). Montera enheten med den medföljande monteringshylsan Se till att hakarna på båda sidorna om monteringshylsan är böjda inåt 3,5 mm, innan installationen sker. 1 Placera monteringshylsan inuti instrumentbrädan, böj sedan klorna utåt för en snäv passform. 2 Montera enheten på monteringshylsan

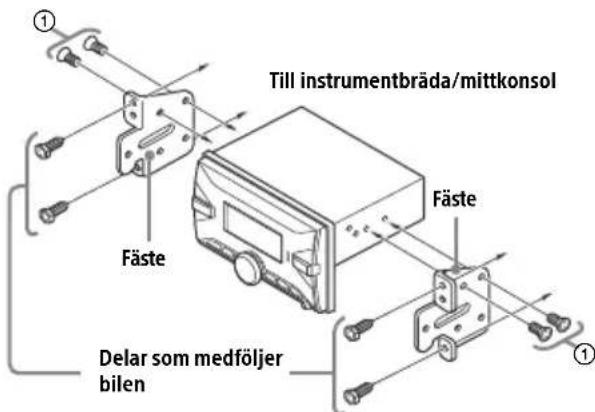

Obs! Om hakarna är raka eller böjda utåt går det inte att montera enheten på ett säkert sätt och den kan fjädra ur sin position. Montera enheten i en japansk bil Det kan hända att enheten inte går att installera i vissa japanska bilmärken. Kontakta i sådana fall din Sony-återförsäljare. När denna enhet monteras i bilens förinstallerade fästen använder du monteringsskruvarna i lämpliga skruvhål beroende på vilken bil du har: T för TOYOTA och N för NISSAN. Obs! Montera endast med monteringsskruvarna , för att undvika funktionsfel. För mer information, se ”Återställa enheten” (sidan 6). Se till att använda en säkring som stämmer med det amperetal som står på den ursprungliga säkringen, när du byter säkring. Om säkringen skjuter, kontrollera strömanslutningen och byt säkringen. Om säkringen skjuter igen efter bytet kan det hända att det är ett invändigt fel. Kontakta i sådana fall din närmaste Sony-återförsäljare. Montera enheten på instrumentbrädan Större än 182 mmStörre än 111 mm Hake

Återställa enheten Byte av säkring
