BEDIENUNGSANLEITUNG VEKF4015 VESTEL

VOR DER INBETRIEBNAHME. 2

Allgemeine Warnungen 2

Sicherheits Information 4

Hinweise. 4

Installation und Anschluss des Gerätes 5

Vor Inbetriebnahme. 5

BEDIENUNGSCANLEITUNG 6

Einstellung des Thermostates 6

LAGERUNG VON LEBENMITTELN IM GERÄT

Kuhlschrank 7

Gefrierfach 7

REINIGUNG UND WARTUNG 8

Kuhlschrank abtauen 9

Abtauen des Gefrierfaches (falls vorhanden); 9

Wechseln der Gluhlampe 10

TRANSPORT UND STANDORTÄNDERUNG 10

BEVOR SIE DEN KUNDENDIENST RUFEN 10

Tipps zum Energiesparen 12

INNENAUSstattUNG UND ZUBEHÖRTEILE 13

Lieferumfang 13

Datenblatt Für Kuhlgeräte 14

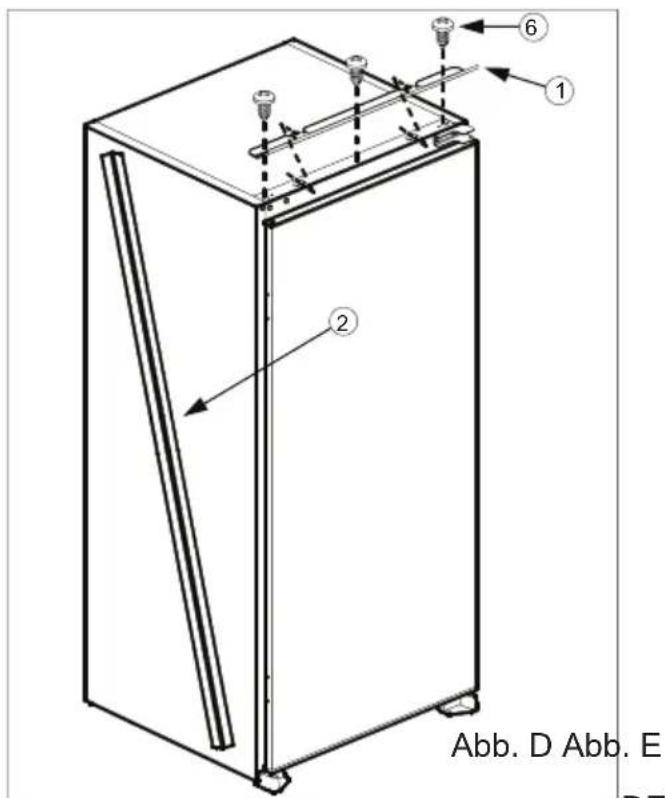

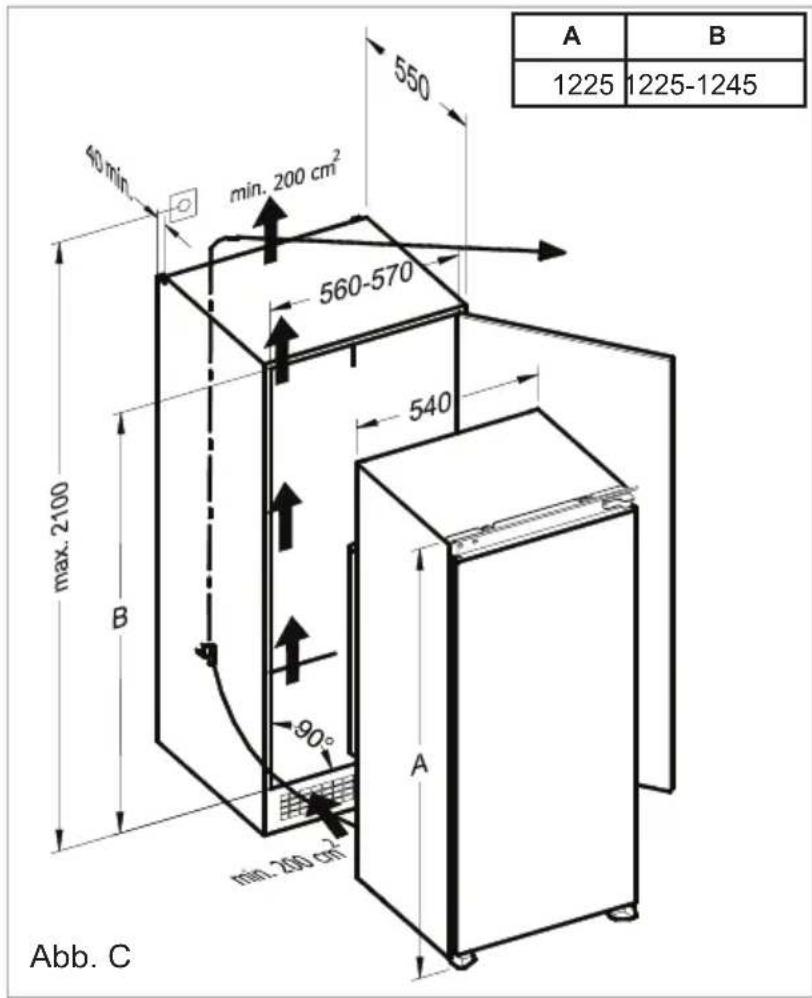

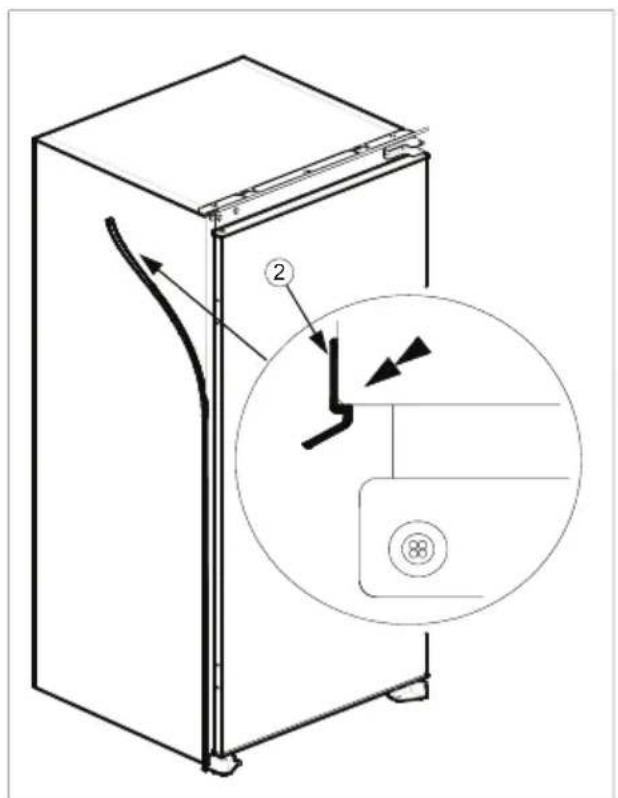

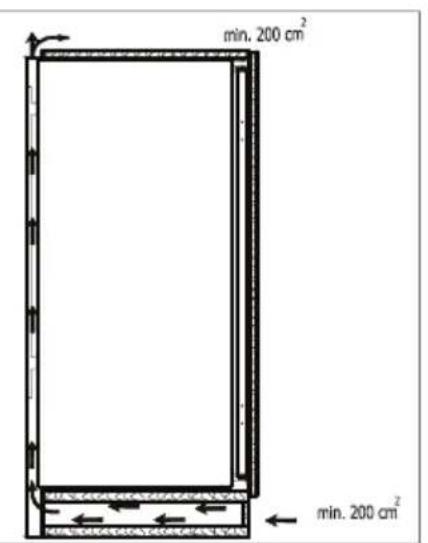

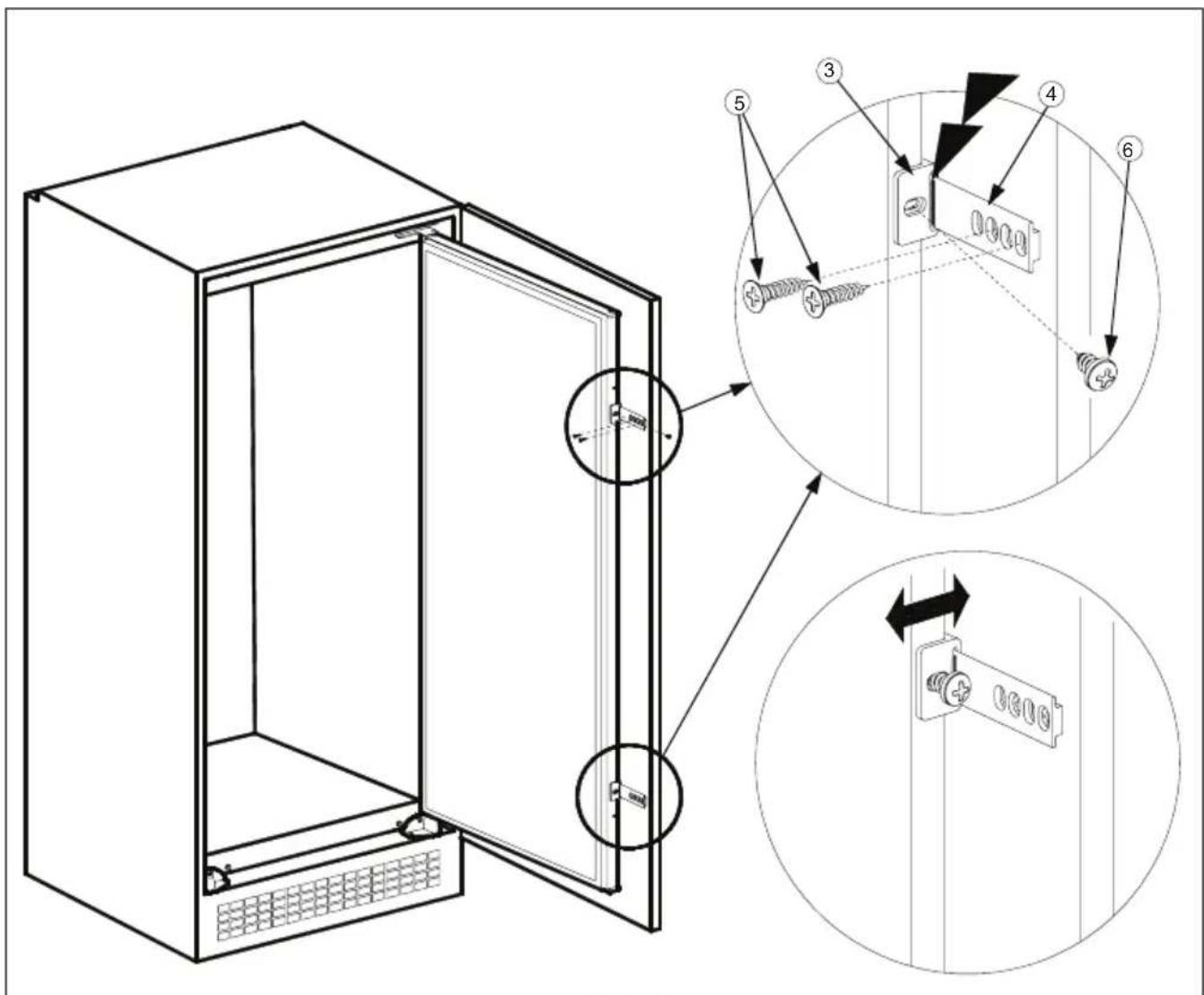

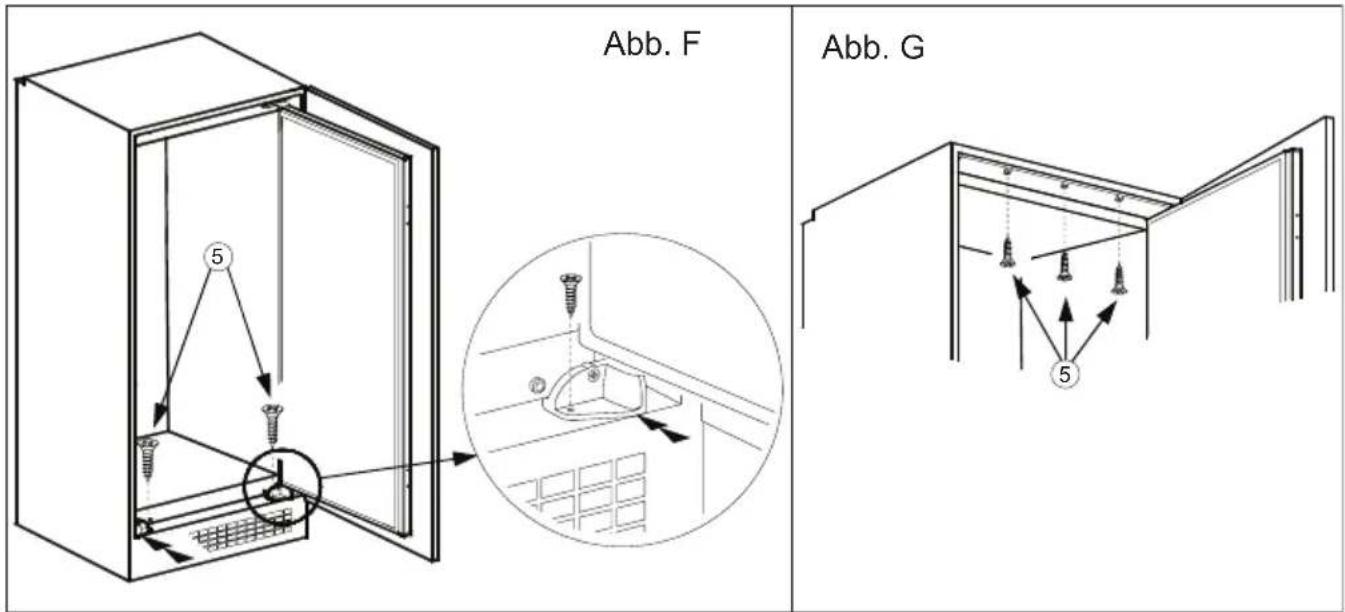

Montage anleitung 15

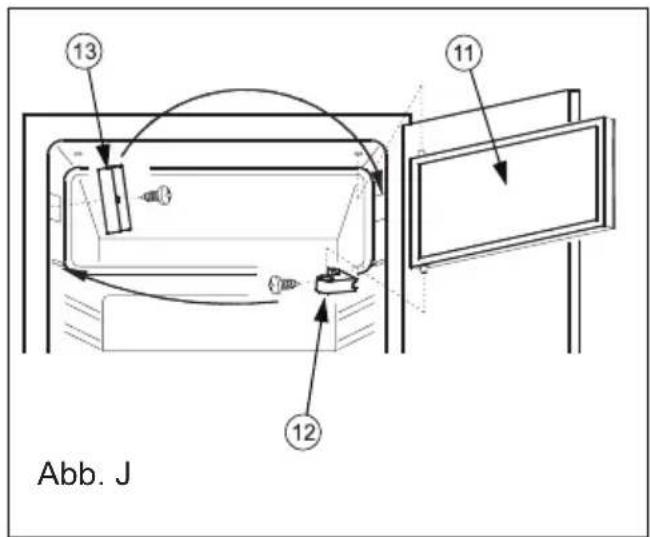

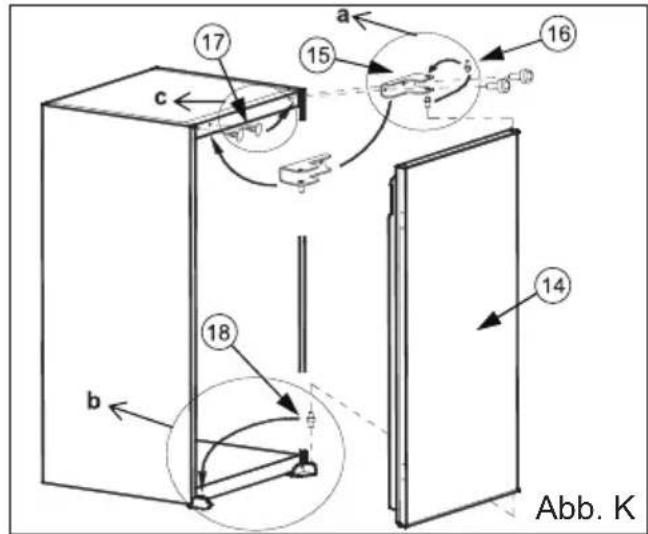

Wechsel des tueranschages 18

Die Bedienungsanleitung gilt für verschiedene Modèle. Deshalb konnen Unterschiede auftreten.

VOR DER INBETRIEBNAHME

Allgemeine Warnungen

WARNING: Beluftungsöffnungen in der Geräteverkleidung oder in der integrierten Struktur, frei von Hindernissen halten.

WARNING: Verwenden Sie keine mechanischen Werkzeuge oder andere Mittel als vom Hersteller vorgeschlagen, um den Abtauvorgang zu beschleunigen.

WARNING: Verwenden Sie keine elektrischen Geräte innerhalb der Kühlfächer des Gerätes, sofern sie nicht vom Hersteller empfohlenen sind.

WARNING: Achten Sie darauf, die Kältemittelkreise des Kuhlgeräts nicht zu beschädigen.

WARNING: Um eine Gefahr aufgrund der Instabilität des Gerätes zu vermeiden, muss es in Übereinstimmung mit den Anweisungen fixiert werden.

Die Geräte mit dem Kühlgas R600a, sind sehr umweltfreundlich, aber auch leicht entzündlich. Wahrend des Transportes und der Installation ist mit größter Sorgfalt darauf zu achten, daß der Kühlkreislauf nicht beschädigt wird. Falls es noch zu einer Beschädigung kommt, müssen offene Flammen vermieden werden. Den Raum, in dem das Gerät stehen, für eine Minute gut lüften.
- Benutzen Sie keine mechanischen Vorrichtungen oder künstlichen Mittel, um den Gefrierprozess zu beschleunigen.
- Lagern Sie in diesen Gerät keine explosiven Stoffe wie Spraydosen mit brennbarem Treibmittel.
- Das Gerät soll im Haushalt und in ähnliche Anwendungen wie folgt verwendet werden;
- Personal Kuchenbereich in Läden, Büros und anderen Arbeitsumgebungen
- Bauernhausern und von Kunden in Hotels, Motels und anderen Unterkünften
- Bett and Fruhstück-Typ-Umgebungen;

• Gastronomie und ähnliche Non-Retail-Anwendungen

• Wenn die Steckdose nicht mit dem Kühlschrank Stecker zusammenpasst, muss es, um Gefahren zu vermeiden durch den Hersteller, dessen Kundendienst oder einer ähnlich qualifizierten Personen ersetzt werden.

• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen bestimmt, es sei dann sie stehen unter Aufsicht oder ausfuhrlicher Anleitung zur Benutzung des Gerätes durch eine verantwortliche Person, für ihre Sicherheit. Kinder sollen den daran gehindert werden, mit dem Gerät zuspielern.
• Das Netzkabel des Kühlschranks ist mit einem geerdeten Netzstecker ausgestattet. Diese Netzstecker muss in eine geerdete, mit mindestens 16 Ampere geschichte Steckdose gesteckt werden. Wenn Sie keine geeignete Steckdose haben, halten Sie eine solche von einem qualifizierten Elektriker installmentieren.
• Dieses Gerät kann von Kindern ab 8 Jahren und äter und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn sie unter Aufsicht oder ausfuhrlicher Anleitung zur Benutzung des Gerätes durch eine verantwortliche Person stehen und den Gefahren bewusst sind. Kinder dürfen mit dem Gerät nichtizen. Reinigung und Wartung darf nicht von Kindern ohne Aufsicht durchgeführt werden.
• Wenn das Netzkabel beschädigt ist, muss es, um Gefahren zu vermeiden durch den Hersteller, seinen Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden.
• Dieses Gerät ist nicht für den Einsatz auf Höhen über 2000 m vorgesehen.

Sicherheits Information

In dem Kuhlschrank dürfen keine elektrischen Geräte benutzt werden.
- Falls das Gerät einen alten Kühlschrank ersetzen soll, empfehlen wir als Sicherheitsvorkehrung, das Turschloß des alten Gerätes zu zerstären oder zu entfernen. Diese Maßnahme verhindert, daß spielende Kinder sich selbst darin einsperren.
- Altere Geräte enthalten Kuhl- und Isolierungsgas, diese müssen ordnungsgemäß entsorgt werden. Zur Entsorgung eines Altgerätes sollenn Sie sich einer fachkundigen

Müllbeseitungsstelle anvertrauen.Fur weitere Fragen kontaktieren Sie ihre lokale Behörde oder einen Fachhändler.itte stellen Sie safer, daß die Rohrleitungen bis zur ordnungsgemänen Entsorgung nicht beschädigt werden.

Fragen Sieitte ihre Stadtverwaltung über die Entsorgung von WEEE fur Wiederverwendung, Recycling und Recovery-Zwecke.

WICTIGER HINWEIS :

Um Betriebsstörungen zu vermeiden und mehr Freude an Ihr Gemüt zu haben, bitten wir Sie, vor Inbetriebnahme des Gerätes die Bedienungsanleitung aufmerksam durchzULEsen. Der Hersteller übernimmt keine Garantie bei unsachgemäßer Installation und Bedienung des Gerätes.

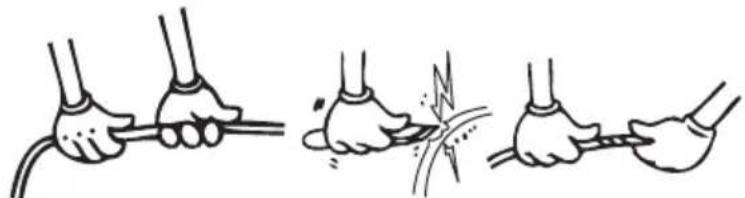

Hinweise

• Zur Verhinderung von Brandgefahr oder Überhitzung)durfen keine Adapter oder Vielfachstecker benutzt werden.
  Schlieben Sie keine alten, verbogenen Verlangerungskabel an das Gerät.
  Die Kabel nicht wickeln oder knicken.

• Wenn die Anschlußleitung these Gerätes beschädigt wird, muß sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeinden
• Verbieten Sie Kindern mit dem Gerät zu speilen. Niemals auf dem Gerät sitzen oder sich an die schwingende Tur hangen.
• Benutzen Sie keine scharfkantigen Metallgegenstände um Eis aus dem Gefrierfach zu entfernen. Diese konnten den Kühlschrank irreparabel beschädigten.itte benutzen Sie den hierfür vorgesehenen Plastikschaber.
• Den Kühlschrank nicht mit nassen Händen an das Stromnetz anschließen.
• Stellen sie keine mit Gasen gefüllte Flaschen, Dosen oder Behältnisse in das Gefrierfach, da diese während des Gefriervorganges explodieren können.
• Hochprozentige Alkoholika müssen gut verschlossen, senkrecht im Kuhlteil aufbewahrt werden.

• Niemals, vor allem nicht mit nassen Händen die Innewände des Gefrierfaches berühren. Verbrennungsgefahr!
• Das aus dem Gefrierfach entfernte Eis nicht essen!

Installation und Anschluss des Gerätes

• Der Kuhlschrank wird am Stromnetz mit 220-240V~ 50 Hz angeschlossen.

• Bevor Sie das Gerät an das Stromnetz anschließen, überprüfen Sie die Stromart und Spannung am Aufstellort mit den Angaben auf dem Typenschild des Gerätes.

• Nach dem Transport Gerät 3 Stunden stehen让他们，erst dann über eine vorschrifsmäßige geerdete Schutzkontakt-Steckdose anschließen. Ist die Steckdose nicht geerdet, muss das Gerät von einem Elektriker angeschlossen werden.

• Der Hersteller ist nicht für die unsachgemäße Installation oder Bedienerfehlender verantwortlich.

• Der Kühlschrankarfder der direkten Sonneneinstrahlung, noch anderen thermischen Einflüssen ausgesetzt werden.

• Das Gerätarfind nichtim Freienstehen.

• Stellen sie das Gerät nicht in die Nähe von Wärmequellen. Ist dies unvermeidbar, halten Sie den Mindestabstand von 50 cm zu Heizkörpern, Gas- oder Kohleöfen und 5 cm zu Elektroöfen ein. Die notwendige Luftzirkulationarf nicht beeinträchtigt werden.

• Der Abstand zur Decke muß mind. 15 cm betragen.

• Stellen Sie keine schweren oder weitere Gegenstände auf das Gerät.

• Stellen Sie das Gerät sehen einen anderen Kühlschrank oder Gefriertruhe, muss zur Vermeidung einer Kondensation ein Abstand von 2 cm eingehalten werden.

• Montieren Sie das Plastikdistanzstück (Teil mit schwarzen Rippen an der Rückseite), indem Sie es um 90^ drehen. Dies verhindert, dass der Kondensator die Wand berührt.

• Montieren Sie die Wandabstandhalter am oberen Teil des Kondensators (Riffelblech auf der Rückseite). Diese vermeiden ein Anlehnen des Gerätes an der Wand.

• Der Kühlschrank ist stabil und waagerecht auf den Boden zu stellen. Durch die zwei vorderen verstellbaren Fußkann das Gerät waagerecht ausgerichtet werden.
• Zur regelmäßigen Reinigung eignet sich lauwarmes Wasser mit einem leicht desinfizierendem Reinigungsmittel (Handspülmittel).Das Gehäuse und Zubehör separates mit Seifenwasser reinigen. Die getrockneten Zubehörteile wieder in das Gerät einsetzen.

Vor Inbetriebnahme

• Bevor Sie das Gerät anschließen, sollen den Sie das Gerät nach dem Transport 3 Stunden stehen halten. Dies ist wichtig für eine einwandfrei Funktion.

• Nach der ersten Inbetriebnahme kann ein Geruch entstehen. Sobald die Kuhlung beginnt, verschwindet der Geruch.

BEDIENUNGSCANLEITUNG

Einstellung des Thermostates

Der Thermostat reguliert automatisch die Innentemperatur des Kohl- und Gefrierfaches. Durch Drehen des Knopfes von Position 1 nach 5, können Sie kältere Temperaturen erzielen,

Wichtiger Hinweis: Versuchen Sie nicht, den Knopf über die Stellung 1 zu drehen. Es wird Ihr Gerät stoppen.

• Für kurzzeitige Lagerung von Lebensmitteln im Gefrierfach konnen Sie den Knopf zwischen minimaler und mittlerer Position einsteilen (1-3),
• Für langzeitige Lagerung von Lebensmitteln im Gefrierfach stellen Sie den Knopf auf die mittlere Position (3-4).
• Beachten Sie, dass sich Zimmertemperatur, Temperatur der gelagerten Lebensmittel und das Öffnen und Schlieben der Tur auf die Temperatur in den Kuhl- und Gefrierfächern auswirken. Falls notwendig,ändern Sie die Temperatureinstellung am Gerät.
• Wenn Sie das Gerät zum ersten Mal einschalten, sollte es idealerweise die ersten 24 Stunden ohne Lebensmittel laufen und die Türe sollen nicht geöffnet werden. Sollten Sie das Gerät sofort benötigen, legen Sie möglichst weniger Lebensmittel hinein.
• Wenn das Gerät ausgeschaltet oder ausgesteckt wird, müssen mindestens 5 Minuten vergehen, bis Sie es wieder in Betrieb besteht, um den Kompressor nicht zu beschädigen.
• Kühlschranke (mit 4 Sterne-Gefrierfach): Das Gefrierfach kühlt bis auf -18^ und weniger herunter.
• These Geräte wurden entworfen für eine Umgebungstemperatur zwischen 16^ - 32^ .

"Tür offen" -Anzeige: (für eintürige Kühlschranke mit Gefrierfach)

Die "Tür offen" -Anzeige am Schloss zeigt an, ob die Tür richtig verschlossen ist oder nicht.
- Wenn die rote Anzeige sightbar ist, ist die Türe noch offen.
- Wenn die rote Anzeige nicht sightbar ist, ist die Türe korrekt verschlossen.
- Beachten Sie, dass die Türe des Gefrierfaches immer gut verschlossen ist. Somit wird das Auftauen der Lebensmittel im Gefrierfach verhindert; dickes Eis und Frostaufbau im Gefrierfach sowieunnotig steigender Energieverbrauch werden somit vermieden.

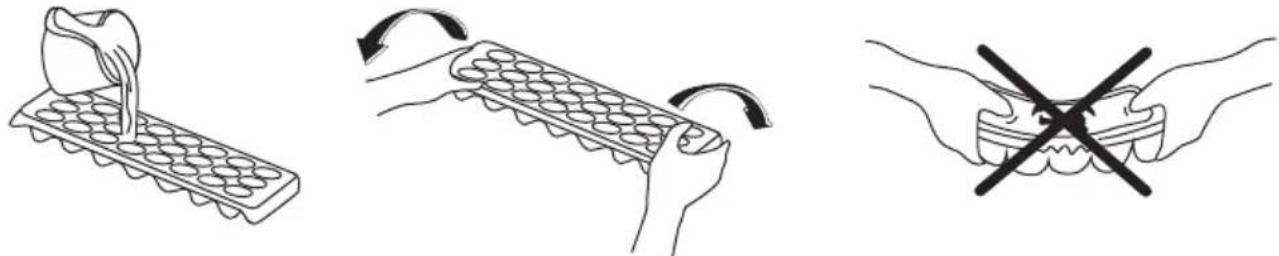

Eisschale

• Eisschale nur zu Dreiviertel mit Wasser fullen und gefrieren setzen.
  Die Eiwurfel losen sich aus der Schale durch Verwinden oder wenn die Eisschale kurze Zeit unter fließendes Wasser gehalten wird.

LAGERUNG VON LEBENSMITTELN IM GERÄT

Kühlschrank

• Um zu vermeiden, daß die Feuchtigkeit ein Abtauen fordert, sollte man Flüssigkeiten zugedeckt in den Kühlschrank stellen. Der Reif neigtathamlich dazu, sich in den kaltesten Punkten des Verdampfers zu konzentrieren und fordert das Abtauen.
• Stellen Sie niemals warme Lebensmittel in den Kuhlraum, die Güter müssen vor dem Verstauen auf Raumtemperatur abkühlen. Plazieren Sie die Lebensmittel so, daß eine hinreichende Belüftung im Kuhlteil gewährleistet ist.
• Bringen Sie keine Gegenstände in Kontakt mit der Rückwand des Kühlschranks, da diese daran anfrieren können. Vermeiden Sie früiges Öffnen der Tür.
• Um die besten Frischhaltebedingungen von Fleisch und gereinigtem Fisch (in mehreren Lagen von Papier oder Plastikfolien gewickelt) zu erzielen, sollen den diese im kaltesten Teil des Kühlschranks verstaut werden. Diese befindet sich auf dem Glasabsatz des Gemüsekastens. Es versteht sich jedoch, daß Fleisch und Fisch nicht länger als 2 Tage aufbewahrt werden kann.
• Obst und Gemüse können ohne Verpackung im Gemüsefach aufbewahrt werden.

Gefrierfach

• Das Gefrierfach wird zur langfristigen Aufbewährung von Lebensmitteln und zur Herstellung von Eiswürfeln genutzt.
• Achten Sie drauf, daß die einzufrierenden Lebensmittel mit der größeren Oberfläche auf der Gefrieroberfläche liegen.
• Bereits eingefrore Lebensmittel so lagern, daß sie nicht mit den neu einzufrierenden Packungen in Berührung kommt. Dies könnte ein leichtes Auftauen bewirken.
  Die Ware portionsgerecht fur ihren Haushalt abpacken und einfrierten.
• Ware, die während des Abtauens des Gefrierfaches im Kühlschrank aufbewahrt wurde, muss nach wieder Einlagerung im Gefrierfach so schnell als möglich verzehrt werden. Temperaturerhöhungen verringern die Aufbewahrungsdauer der Lebensmittel.
• Stellen Sie niemals warme Lebensmittel in das Gefrierfach. Diese wurden bereits eingefrorene Kosten auftauen.

• Bei Lagerung von Tiefkuhlkost ist die vom Hersteller angegeben Lagerzeit unbedingt einzuhalten. Enthalten diese keine Informationen, sollte die Lagerzeit von 3 Monaten ab Kaufdatum nicht übersritten werden.

• Achten Sie beim Kauf von Tiefkuhlkost auf eine sachgerechte Verpackung und Lagertemperatur.

• Tiefkuhlkost sollte in einer Kühltasche transportiert werden und so schnell als möglich in das Gefrierfach gebracht werden.
• Sollte die Verpackung von gefrorenen Gütern feucht und aufgeblaht sein, kann man von einer unsachgemäßen Lagerung und einem Verderb des Inhaltes ausgehen.
  Die Lebensdauer von eingefrorenen Lebensmittel hängt von verschiedenen Faktoren ab: der Umgebungstemperatur, Thermostatposition, früigem Türoffnen, Beschaffenheit der Lebensmittel und den Transportbedingungen vom Geschäft bis nach Hause. Beachten Sie immer die Herstellerinformationen und überschreiben Sie niemals die angegebene Lagerzeit.
• Hinweis: Ist das Gerät in Betrieb und die Gefrierfach-Tür wird geöffnet und wieder geschlossen, saugt sich die Dichtung so stark an, daß sich die Tur für kurze Zeit erschwert öffnenlässt. Dies ist kein Grund zur Sorge, es sorgt davon, daß die Tur gut verschlüssen ist. Nach einer Stabilisierungsphase ist die Tur wieder leicht zu öffnen.

REINIGUNG UND WARTUNG

Vor der Reinigung Stecker aus der Steckdoseziehen.

Gerat nicht mit Wasser übergiessen.

• Der Kühlraum sollte in regelmäßigen Abständen gereinigt werden. Benutzen Sie hierfür eine Lösung aus lauwarmem Wasser und Natron.

• Zubehörteile separat mit Seifenwasser reinigen. Nicht in den Geschirrspüler geben.

• Keine scheuernden oder atzenden Reinigungsmittel verwenden. Nach der Reinigung einfach mit klarem Wasser nachwischen und sorgfältig trocknen. Schließlich Netzstecker mit trockenen Händen wieder in die Steckdose stecken.

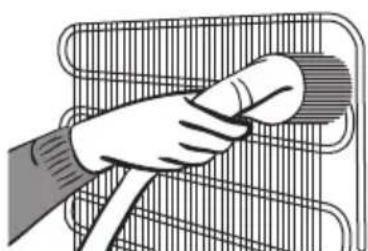

• Um Energie zu sparen und die Produktivität zu erhalten solte der Kondensator (Riffelblech auf der Rückseite) mindestens 2 x jährlich mit einem Besen gereinigt werden.

Kühlschrank abtauen

• Der Kühlschrank wird während des normalen Betriebs automatisch abgetaut. Das Abtauwasser wird in einer Abtauwasserschale aufgefangen und verdunstet Dort von selbst.

• Die Abtauwasserschale und die Abtaurinne sollen ab und an gereinigt werden. Achten Sie daraufuf, dass die Öffnung in der Abtaurinne nicht verstopft wird und reinigen Sie sie mit dem hierfür vorgesehenen Drainagewerkzeug, um zu vermeiden, dass das Abtauwasser sich am Boden des Kühlschranks staat in der Auffangschale sammelt.

• Um die Innenleitung des Abtauwassers zu reinigen, können Sie ein halbes Glas Wasser in die Drainageöffnung geben.

Abtauen des Gefrierfaches (falls vorhanden);

Achtung: Benutzten Sie niemals scharfe Metallgegenstände für diesen Vorgang, da sie den Kühlkeislauf beschädigen können, außer es wird vom Hersteller empfohlen.

Nach einer gewissen Zeit wird sich Eis in bestimmten Bereichen des Gefrierfaches bilden. Es sollte regelmäßig entfernt werden (benutzen Sie den Plastikschaber, falls vorhanden).

• Das Gefrierfach muss ganz abgetaut werden, wenn die Eisschicht dicker als 3-5 mm ist, damit gewährleistet bleibt. dass das Gefrierfach zuverlüssig arbeitet.

• Ein Tag bevor Sie das Gefrierfach abtauen, stellen Sie das Thermostat auf Position „5", um die Lebensmittel vollständig einzufrierten.

• Wahlrend des Abtauens sollen die gefrorenen Lebensmittel in mehrere Papierlagengewickelt werden und an einem kühlen Ort aufbewahrt werden. Ein unvermeidlicher Temperaturanstieg wird ihre Haltbarkeit verringn. Verbrauchen Sie diese Lebensmittel innerhalb kürzester Zeit.

• Stellen Sie den Thermostatknopf auf Position "." und schalten Sie das Gerät aus.

• Lassen Sie die Türe auf; damit das Gerät Schneller abtauen kann. Entfern den Sie das Abtauwasser aus dem Fach.

• Reinigen Sie die Innenseite des Gefrierfaches von Hand mit lauwarmem Wasser und etwas Reinigungsmittel.

• Benutzen Sie njemals Scheuermittel oder aggressive Reiniger.

• Trocknen Sie die Innenseite des Gefrierfachs, stecken Sie das Netzkabel ein und stellen Sie den Thermostatkopf auf Position „5". Nach 24 Stunden stellen Sie das Thermostat wieder auf die gewünschte Position.

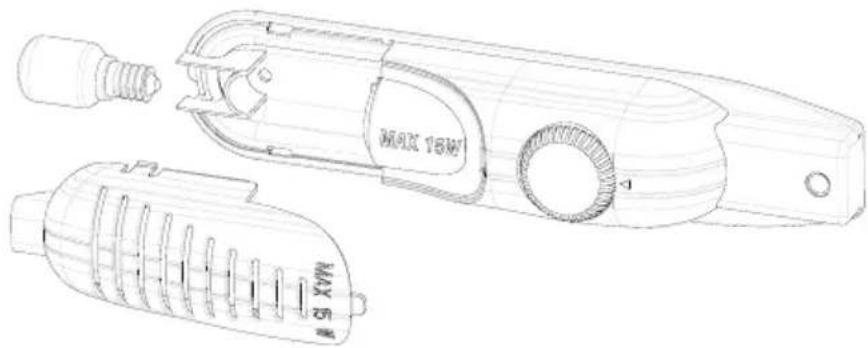

Wechseln der Gluhlampe

Wenn Sie die Gluhlampe aus dem Kuhlteil wechseln sollen:

1. Netzstecker aus der Steckdoseziehen
2. Lichtdeckel durch Drucken der seitlichen Haken entfernen.
3. Tauschen Sie die defekte Gluhlampe gegen eine Neue aus (max. 15 W)
4. Setzen Sie den Lichtdeckel wieder ein und warten Sie 5 Minuten bis Sie das Gerät wieder einschalten.

LED-Beleuchtung auswechseln

Falls Ihr Kühlschrank eine LED-Beleuchtung hat, wenden Sie sich an den Helpdesk, da sie nur von autorisiertem Personal ausgewechselt werden sollen.

TRANSPORT UND STANDORTÄNDERUNG

Transport und Änderung des Standortes

Die Orginalverpackung muss nicht verwendet werden.
- Während des Transportes Gerät mit einem festen Seil sichern.Die Transportbestimmungen auf dem Wellpappkarton müssen befolgt werden.
- Vor Transport alle beweglichen Teile aus dem Gerät entnahmen oder mit Klebstreifen befestigen.

TEIL 6. BEVOR SIE DEN KUNDENDIENST RUFEN

Sollte der Kühlschrank nicht richtig Funktionieren, konnte das eine gingefügige Ursache haben. Daher prufen Sie zuerst Folgendes, bevor Sie den Kundendienst rufen.

Das Gerät kühlt nicht

Prüfen Sie, ob:

• sich evtl. ein Stromausfall ereignet hat,
• der Netzstecker abgezogen bzw. nicht richtig eingesteckt ist,
• der Thermostatknopf auf ". " eingestellt ist,
• die Steckdose defekt ist. Um das zu prüfen, stecken Sie den Stecker eines anderen Gerätes in die Steckdose und kontrollieren Sie, ob es Funktioniert.

Das Gerät kühlt nicht richtig

Prufen Sie, ob

• zu也有很多 frische Speisen in das Gerät gegeben wurden,
• die Türen nicht richtig geschlossen sind.
• Im Einbaumöbel sind evtl. nicht genügend Luftungsöffnungen vorhanden, wie in der Installationsanleitung angegeben.

Das Gerät gibt Gerausche von sich:

Das Kuhlmittel, das in den Leitungen des Kuhlkreislaufs zirkuliert, erzeugt naturgemäß ein gewisses Gerausch (wie ein leichtes Gurgeln), auch wenn der Kompressor nicht in Betrieb ist. Das ist kein Grund zur Beunruhigung, sondern ist als vollig normal anzusehen. Sollten Sie andersartige Gerausche wahrnehmen, versichern Sie sich,

• dass das Gerät korrekt installiert ist, wie in der Installationsanleitung beschrieben.
• ob die Gegenstände auf oder in dem Kühlschrank vibrieren.

Sollte sich Wasser am Kühlschrankboden ansammeln

prufen Sie, ob:

das Abflussloch des Abtauwassers verstopt ist (solle das der Fall sein, reinigen Si die Öffnung mit dem mitgelieferten Draina-gewerkzeug).

Empfehlungen

• Um das Nutzvolumen zu erhöhen und aus ästhetischen Gründen ist die Kühlschlange des Kühlschranks in der Rückwand des Kühlbereichs eingelassen. Wenn der Kompressor in Betrieb ist, bilden sich an der Kühlschrankrückwand eine)dünne Reifschrift oder einige Tropfen Wasser. Das ist vollig normal. Das Gerät sollte nur dann abgetaut werden, wenn sich an der Rückwand eine ziemlich dicke Eisschrift gebildet haben sollente.
• Wenn das Gerät für längerere Zeit nicht benutzt wird, stellen Sie den Thermostatknopf auf die Position ". Tauen Sie das Gerät ab und setzen Sie danach die Tur offen, damit die Bildung von üblen Gerüchen oder gar Schimmel vermieden wird.

Tipps zum Energiesparen

1- Stellen Sie das Gerät in einem kühlen, gut belufteten Raum auf, jedoch nicht in direkter Sonneneinstrahlung oder besoin Hitzequellen (Strahler, Herde etc.). Verwenden Sie andernfalls eine isolierende Trennwand.
2- Lassen Sie warme Speisen und Getränke ganz auskühlen, bevor Sie sie in das Gerät geben.
3- Geben Sie gefrore Nahrungsmittel zum Auftauen in das Kühlfach. Die tiefe Temperatur der gefrorenen Nahrungsmittel unterstützt während des Auftauens die Kühlfunktion im Kühlteil. Dies spare Energie. Werden die Nahrungsmittel außerhalb des Geräts aufgetaut, wird Energie verschwendet.
4- Getränke und flüssige Speisen müssen verschlossen werden, wenn sie in das Gerät gegeben werden. Andernfalls steigt die Feuchtigkeit im Gerät an. Die Arbeitszeit der Kühlung verlangert sich dadurch. Durch das Verschreiben wird außerdem die Geruchsbildung verhindert.
5- Öffnen Sie die Geräteur immer nur möglichst kurz, wenn Sie etwas hineingegeben.
6- Halten Sie auch die Deckel der verschiedeneen Kuhlfacher im Kuhlteil immer geschlossen (Crisper, Kuhlfach etc.)
7- Die Turdichtung muss stets sauber und flexibel gehalten werden. Tauschen Sie abgenützte Dichtungen aus.

Entsorgung des Gerätes

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden konnen, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.

Recycling

Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren

Materialien hergestellt:

Außenverpackung aus Pappe

Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)

Folien und Beutel aus Polyäthylen (PE)

Spannbänder aus Polypropylen (PP).

Sollten es ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschiedt oder in eine Reparatur-Annahmestelle gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie dieseitte umweltfreiundlich.

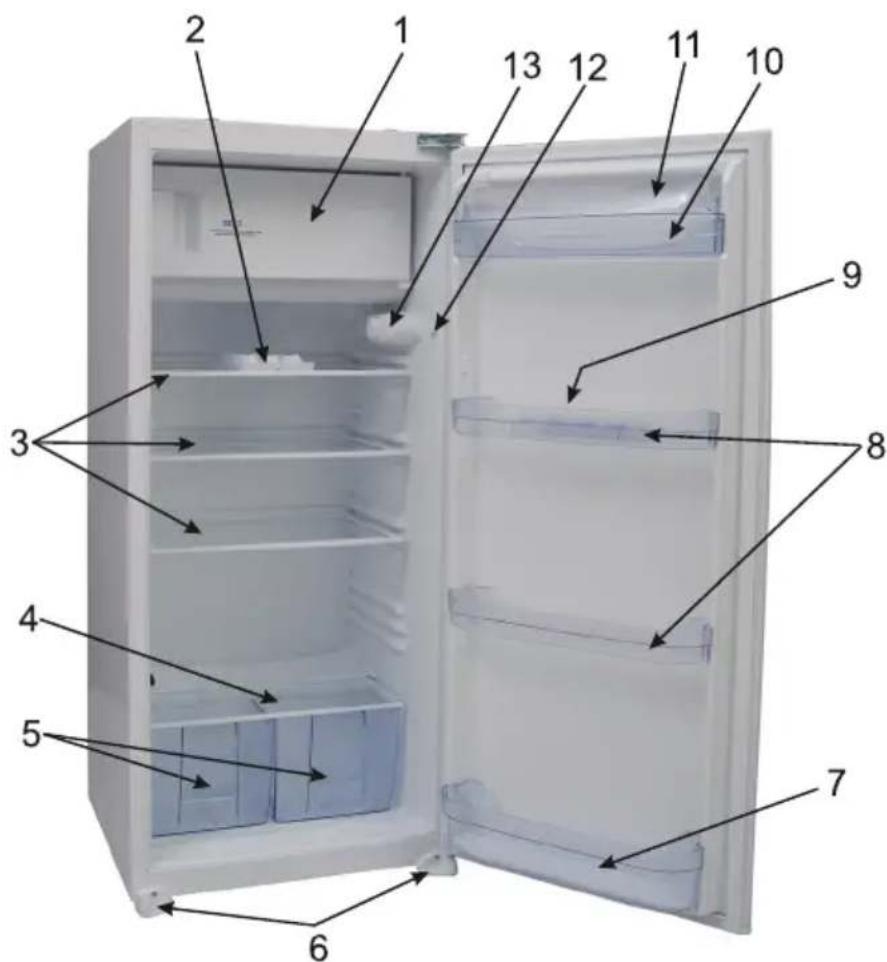

INNENAUSstattUNG UND ZUBEHÖRTEILE

1) Gefrierfach
2) Eiswurfelschale
3) Ablagefläche Kühlraum
4) Gemüsefachabdeckung (Sicherheitsglas)
5) Gemüsefach
6) Linker und rechter Fuß
7) Turabstellregal für Flaschen
8) Turabstellregal mittlere Ebene
9) Eierablage
10) Turabstellregal obere Ebene
11) Abdeckung obere Ebene
12) Licht Schalter
13) Thermostat

These Abbildung dient lediglich der Veranschaulichung. Die Teile und Komponenten können je nach Modell variieren.

Lieferumfang

Hersteller Gerätotyp	VESTEL
	Kühl- Gefrierkombination
Glasablagen 4
Gemüse-Schubladen 2
Türablage 4
Eierablage 1
Eiswürfelschale 1
Garantieunterlagen Ja
Gebrauchsanleitung Ja

Datumblatt Für Kuhlgeräte

Hersteller Gerätotyp		VESTEL
		Kühl- Gefrierkombination
Modell VEEKF4015
Energieeffizienzklasse 1)	A+
Energieverbrauch 2) kWh / Jahr 209
Bruttoinhalt Liter 195
Nutzinhalt Liter 192
Nutzinhalt Gefrierbereich Liter 17
Nutzinhalt Kühlabschnitt Liter 175
Sternkennzeichnung 3) ****
Lagerzeit bei Störung Min. 664
Gefriervermögen kg / 24h 2
Klimaklasse 4) N (16		°C - 32 °C)
Spannung V / Hz 220	/ 50
Gerätemaße (H x B x T)	mm	1225 x 540 x 545

1) Bewertung von A (= niedriger Verbrauch) bis G (= hoher Verbrauch).
2) Der Energieverbrauch bezieht sich auf den Jahresverbrauch in 209 kWh, ermittelt nach DIN EN 153. Im praktischen Betrieb können je nach Nutzung und Standort des Geräts Abweichungen auftreten.
3) * = Fach mit -6 °C oder kälter

^ = Fach mit -12 °C oder kälter
* = Tiefkuhl-Lagerfach mit -18 °C oder kälter
*** = Gefrierfach mit -18 °C oder kälter

4) Klimaklasse: Ihr Kuhlgerät wurde gemäß seiner Klimaklasse zum Einsatz bei bestimmten Umgebungstemperaturen entwickelt; entsprechende Angaben finden Sie auf dem Typenschild. Wenn Sie das Kuhlgerät bei Umgebungstemperaturen außerhalb des empfohlenen Bereiches betreiben, kann die Kuhlleistung darunter leiden.

Klimaklasse	Umgebungstemperatur °C
T	Zwischen 16 und 43 (°C)
ST Zwischen 16 und 38 (°C)
N	Zwischen 16 und 32 (°C)
SN	Zwischen 10 und 32 (°C)

Montage anleitung

! Lesen Sie vor der Montage diese Anleitung vollständig und mit Ruhe durch.

! Da das Gerätrecht gross und schwer ist raten wir Ihnen den Einbau nicht alleine vorzunehmen.

! Montieren Sie Ihr Gerät nur in einen darauf vorgesehenen Einbauschrank. Diese darf nicht beschädigt sein.

! Falls notwendig wechseln Sie den Turanschlag vor dem Einbau. Die Beschreibung hierzu findsie ab Seite 6.

! Um sich die Montage zu erreichtern empfeihlt es sich einen Arbeitstisch vor die eigentliche Einbauöffnung zu stellen und dont dieVBereitenden Schritte durchzuarbeiten. Der Tisch sollt stabil sein und ungefahr so hoch wie die Unterkante der Einbauöffnung sein.

1. Abbildung A zeigt alle mitgelieferten Befestigungs- und Einbauteile.
2. Folgen Sie der Abbildung D und schieben Sie die obere Befestigungsschiene in die Führungsschiene an der Oberseite des Kuhlgerätes undschrauben Sie diese mit den beiliegenden Schrauben6 fest.
3. Führn Sie nun das Netzkabel vorsichtig auf der Rückseite des Einbauschrankes zur vorgesehenen Stromsteckdose. Achten Sie darauf, daß dieser Netzstecker jederzeit gut zu erreichen ist oder让他们 Sie sich einen Schalter als Trennvorrichtung in die Zuleitung zur Steckdose einbauen.
4. Entnehmen Sie die Trimmdichtung aus dem Seitenpaneel des Geräts und kleben Sie es an die wichtere Seite der Türangel am Gerät. (Abb.D - Abb.E)
5. Schneiden Sie das beiliegende Dichtungsband auf die Höhe der Einbauöffnung zu. Kleben Sie das Dichtungsband nun nach Abbildung E auf die aussenere Kante des Gehäuses. Das Band wird auf der Seite ohne Scharniere befestigt.
6. Hebem Sie nun dasVBorbereitete Gerat an und setzen Sie es vorsichtig in die Einbauoppnung ein.
7. Richten Sie das Gerät anhand der Seite mit dem Trimmdichtung so aus, daß kein Luftspalt mehr zwischen Trimmdichtung und Einbauschrank zu sehen ist.
8. Nun schieben Sie das Gerät so zurecht, daß die Vorderkante der unteren Gerätefüsse auf der Kante des Einbauschrankes aufsitzt. (Abbildung F) Schrauben Sie jetzt die Füss mit den beiliegenden Schrauben⁵ am Boden der Einbauöffnung fest.
9. Nach Abbildung G konnen Sie nun die obere Befestigungsschiene mit den beiliegenden Schrauben an der Oberseite der Einbauöffnung befestigen.
10. Als nachstes schrauben Sie die beiden Führungen³ mit je einer Schraube auf die Vorderkante der Gerätetur wie in Abbildung H dargestellt.
11. Schieberen Sie die Schleppschiene in die Führung ein.
12. Markieren Sie an der Vorderkante der Einbautür in Höhe der Führungen³ einen Abstand von 20mm von der Vorderkante auf der Einbautür. Öffnen Sie jetzt die Geräte für einem Winkel von 90°.
13. Legen Sie die Schleppschiene⁴ an die Markierung auf der Einbautür an und schrauben Sie die Schleppschiene⁴ mit den beiliegenden Schrauben⁵ an der Einbautür fest.

14. Schliessen Sie nun die Gerätür. Prüfen Sie das korekte, vollständige Anliegen der Geräturdichtung auf dem Gerätegehause. Schliesst die Geräturdichtung nicht ordentlich ab, so kann es zu Funktionstörungen kommt.

15. Sie können durch justieren der Führung³ den Abstand zwischen Geräte tür und Gehäuse anpassen. Lösen Sie dazu die Befestigungsschraube der Führung und justieren sie die Lage der Führungen (Abbildung H).

Abb. A

Abb. B

DE-16-

Abb. H

Wechsel des tueranschlages

1. Offnen Sie die Gerätetür¹ nach Abbildung J.
2. Demontieren Sie das Scharnier des Gefrierfaches¹² und nehmen Sie die Gefrierfachtür¹¹ aus dem Gerät. Legen Sie diese auf Seite.
3. Demontieren Sie nun das Schloss der Gefrierfachtür⁵ und montieren Sie es auf der gegenüberliegenden Seite im Innenaum des Gerätes (Abbildung J).
4. Setzen Sie die Gefrierfachtür¹¹ wie folgt wieder ein. Beginnen Sie, indem Sie den oberen Scharnierzapfen in die Bohrung des Gehäuses einsetzen. Stecken Sie nun das Scharnier des Gefrierfaches¹² auf den unteren Scharnierzapfen der Gefrierfachtür¹¹ und schrauben Sie das Scharnier des Gefrierfaches¹² im Gerät wieder fest.
5. Demontieren Sie nun das obere Scharnier der Gerätetür¹⁵ und nehmen Sie die Gerätetür nach oben weg. Legen Sie die Tur zur Seite (Abbildung K).
6. Schrauben Sie den oberen Scharnierzapfen¹⁶ ab und schrauben Sieihn auf der gegenüberliegenden Seite in das obere Scharnier¹⁵ ein (Abbildung Ka).
7. Nehmen Sie den unteren Scharnierzapfen¹⁸ aus dem Gerätefuß und stecken Sieihn auf der gegenüberliegenden Seite in den Gerätefuß ein (Abbildung Kb).
8. Verschliessen Sie die Schraubenöffnung des oberen Scharniers mit den beiliegender Stöpseln ^17 (Abbildung Kc).
9. Setzen Sie nun die Geräteur¹⁴ auf den unteren Scharnierzapfen¹⁸ auf und stecken Sie das obere Scharnier¹⁵ in die Bohrung auf der Oberseite der Tur. jetzt konnen Sie das obere Scharnier¹⁵ wieder am Gerätegehause festschrauben.

Konformitätserklarung

Wir erklären, dass unsere Produkte die geltenden europäischen Richtlinien, Entscheidungen und Regularien sowie die in den referenzierten Standards gelisteten Anforderungen erfüllen.

Entsorgung des Gerätes

Altgeräte)dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden konnen, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.

Recycling

Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt:

Außenverpackung aus Pappe

Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)

Folien und Beutel aus Polyäthylen (PE)

Spannbänder aus Polypropylen (PP).

Sollten es ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschiedt oder in eine Reparatur-Annahmestelle gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie dieseitte umweltfreiundlich.

Index

BEFORE USING THE APPLIANCE 21
