BEDIENUNGSANLEITUNG VEKS7086 VESTEL

VOR DER INBETRIEBNAHME 2

Allgemeine Warnhinweise 2

Alte und defekte Kuhlgeräte 4

Sicherheits-Warnhinweise 4

Aufstellung und Inbetriebnahme Ihres Kuhlschranks 5

Vor der Inbetriebnahme Ihres Kuhlschranks 6

KOMPONENTEN UND FÄCHER DES GERÄTES......7

INFORMATIONEN ZUR VERWENDUNG 8

Bedienfeld 8

Temperatureinstelltaste des Kuhlbereichs 8

Alarmleuche 8

Schnellkuhlmodus 8

Kuhltemperatur einstellen 9

Warnings bei der Temperatureinstellung 9

Zubehör 10

Frischewahlscheibe 10

REINIGUNG UND WARTUNG 12

Kuhlschrank abtauen 13

LED-Leiste ersetzen 13

TRANSPORT UND STANDORTÄNDERUNG 14

VOR EINEM ANRUF BEIM KUNDENDIENST. 15

Tipps zum Energiesparen 16

INSTALLATIONSANWEISUNGEN ZUMÄNDERN DER ÖFFNUNGSRICHTUNG 17

Installationsanweisungen 17

LIEFERUMFANG 21

DATENBLATT FÜR KÜHLGERÄTE 21

Allgemeine Warnhinweise

WARNING: Halten Sie die Belüftungsöffnungen des Gerätes bzw. des Einbauschranks stets frei und offen.

WARNING: Verwenden Sie keine mechanischen Werkzeuge oder andere Mittel als vom Hersteller vorgeschlagen, um den Abtauvorgang zu beschleunigen.

WARNING: Verwenden Sie im Nahrungsmittelfach des Gerätes keine elektrischen Geräte, außer diese werden vom Hersteller empfohlen.

WARNING: Achten Sie darauf, die Kältemittelkreise des Kuhlgeräts nicht zu beschädigen.

WARNING: Um Schaden wegen Unstätigkeit des Gerätes zu vermeiden, muss es gemäß der Anweisungen befestigt werden.

• Wenn Ihr Gerät R600a als Kältemittel verwendet -这点en Sie dem Typenschild am Gerät entnehmen -, müssen Sie bei Transport und Aufstellung des Geräts darauf auf achtenden, die Kühlelemente nicht zu beschädigen. R600a ist etwa ein Erdgas und darüber umweltfreundlich, aber explosiv. Sollte dazu darleheder Kühlelemente beschädigt werden, müssen Sie das Gerät von Hitze und offenem Feuer fernhalten und den Aufstellungssort des Geräts weniger Minuten gründlich luften.
• Achten Sie beim Transportieren und Aufstellen des Kühlschranks daraufuf, den Kaltemittelkreislauf nicht zu beschädigen.
• Lagern Sie in thisem Gerät keine explosiven Stoffe wie Spraydosen mit brenbarem Treibmittel.

• Dieses Gerät ist zur Verwendung im Haushalt und in ähnlichen Anwendungen konzipiert wie z.B.;

• Personalkuchenbereiche in Läden, Büros und anderen Arbeitsumgebungen

• Bauernhäuser und von Kunden in Hotels, Motels und anderen Unterkünften

• Unterkünfte mit Bett und Frühstück;

• Catering und ähnliche Non-Retail-Anwendungen

• Ist das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefahr zu vermeiden.

• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen bestimmt, es sei dann sie stehen unter Aufsicht oder ausfuhrlicher Anleitung zur Benutzung des Gerätes durch eine verantwortliche Person, für ihre Sicherheit. Achten Sie stets darauf, dass Kinder niemals mit dem Gerät herumspielen.
• Das Netzkabel des Kühlschranks ist mit einem geerdeten Netzstecker ausgestattet. Diese Netzstecker muss in eine geerdete, mit mindestens 16 Ampere geschichte Steckdose gesteckt werden. Wenn Sie keine geeignete Steckdose haben, halten Sie eine solche von einem qualifizierten Elektriker installmentieren.
• Ist das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefahr zu vermeiden.
• Dieses Gerät ist nicht für den Einsatz auf Höhen über 2000 m vorgesehen.

Alte und defekte Kuhlgeräte

• Hat Ihr alter Kühlschrank ein Schloss, so machen Sie diesen vor der Entsorgung unbrauchbar. Andernfalls konnten sich Kinder beim Spieler in das Gerät einschließlich und verunglücken.
• Alte Kuhl- und Gefriergeräte konnen Isoliermaterialien und Kältemittel mit FCKW enthalten. Achten Sie daher bei der Entsorgung daraufuf, die Umwelt zu schützen.
  -itte fragen Sie ihre Gemeinde über die Entsorgung der Altgeräte zur Wiederverwendung, Recycling und Wiedergewinnungszwecke.

Hinweise:

-itte lessen Sie theses Handbuch sorgfaltig durch,bevor Sie das Gerat aufstellen und in Betrieb behmen. Unser Unternehmen ist nicht fur Schaden haftbar, die durch missbrauchliche Verwendung des Gerats entstehen.
- Befolgen Sie alle Hinweise am Gerätundinder Bedienungsanleitung und bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf, damit Sie es bei eventuellen Problemen zur Hand haben.
- Dieses Gerät ist für die Verwendung in Privathaushalten vorgesehen und damit ausschließlich für den vorgesehenen Zweck verwendet werden. Es eignet sich nicht für die kommerzielle oder übliche Nutzung. Durch eine solche Verwendung wird die Garantie des Geräts hinfällig. Unser Unternehmen ist dann für keinerlei Schäden oder Verluste mehr haftbar.
- Dieses Gerät ist ausschließlich für die Verwendung in Innenräumen entwickelt und damit zur Lagerung / Kühlung von Nahrungsmitteln verwendet werden. Esistnichtfür die gewerbliche Nutzung geeignet und damit nicht zur Lagerung artfremder Stoffe verwendet werden (ausschließlich für Nahrungsmittel). Bei Zuwiderhandeln erlischt die Herstellergarantie.

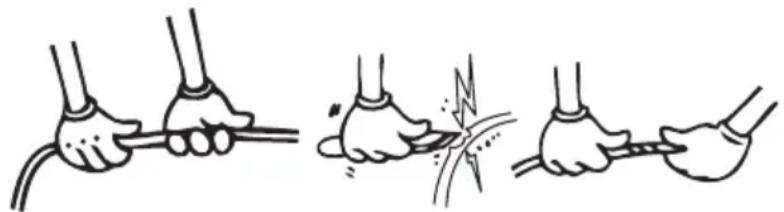

Sicherheits-Warnhinweise

• Verwenden Sie keine Steckerleisten oder Verlängerungskabel.
• Ist der Netzstecker beschädigt, zerrissen oder verschlussen,)dürfen Sieihn nicht mehr verwenden.
• Das Kabelarf nicht gedehnt, geknicht oder beschädigt werden.

VOR DER INBETRIEBNAHME

• Dieses Gerät ist nur für den Betrieb durch Erwachsene vorgesehen. Lassen Sie niemals Kinder mit dem Gerät speilen oder an der Turhängen.
• Um elektrische Schläge zu vermeiden,)durfen Sie den Netzstecker niemals mit nassen Handen aus- oder einstecken!
• Geben Sie zu ihrer eigenen Sicherheit keine explosiven oder brennbaren Materialien in den Kühlschrank. Geben Sie Getränke mit higherem Alkoholgehalt liegend und fest verschlossen in das Gefrierfach.
• Decken Sie das Gehäuse oder die Oberseite des Kühlschranks nicht ab. Dies beeinträchtigt die Leistung Ihres Kühlschranks.
  Fixieren Sie beim Transport die Zubehörteile im Inneren, um deren Beschädigung zu vermeiden.

Aufstellung und Inbetriebnahme Ihres Kuhlschranks

Achten Sie vor der Inbetriebnahme Ihres Kühlschranks auf folgende Punkte:

Die Betriebsspannung des Kuhlschranks beträgt 220-240 V bei 50Hz
- Wir übernehmen keinerlei Haftung für Schäden, die durch Verwendung an nicht geerdeten Steckdosen entstehen können.
- Stellen Sie den Kühlschrank an einem Ort ohne direkte Sonneneinstrahlung auf.
- Das Gerät muss in einem Mindestabstand von 50 cm zu Herden, Gasöfen und Heizgeräten sowie mindestens 5 cm zu Elektroöfen aufgestellt werden.
- Ihr Kühlschrankarfniemals im Freien betrieben oder im Regen stehen gelassen werden.
- Wenn der Kühlschrank geben einem Gefrierschrank aufgestellt wird, muss ein Abstand von mindestens 2 cm zwischen den Geräten eingehalten werden, um Feuchtigkeitsbildung an den Außenflächen zu verhindern.
- Legen Sie keine Gegenstände auf den Kühlschrank. Stellen Sieihn so an einem geeigneten Ort auf, dass über dem Gerät ein Freiraum von mindestens 15 cm vorhanden ist.
- Legen Sie keine schweren Gegenstände auf das Gerät.
- Vor der Inbetriebnahme des Kühlschranks sollenn Sie alle Teile mit warmem Wasser abwischen, dem Sie einen Teelöfffel Natriumbicarbonat beigefügt haben. Wischen Sie mit frischem Wasser nach und trocknen Sie alle Teile. Setzen Sie alle Teile nach der Reinigung wieder ein.

• Montieren Sie das Plastikdistanzstück (Teil mit schwarzen Flügeln an der Rückseite), indem Sie es wie in der Abbildung gezeigt um 90^ drehen. Dies verhindert, dass der Kondensator die Wand berührt.
• Der Kuhl-/Gefrierschrank sollte mit einem lichten Abstand von nicht mehr als 75mm von der Wand entfernt aufgestellt werden.

Vor der Inbetriebnahme Ihres Kuhlschranks

• Wenn Sie den Kühlschrank nach dem Transport zum ersten Mal in Betriebnehmen,lassen Sieihn vorher 3 Stunden in aufrechter Stellung stehen. Stecken Sieihn erst dann ein. Dies stellt einen sicheren und effizienten Betrieb sicher. Andernfalls konnte der Kompressor beschädigt werden.
• Bei der ersten Inbetriebnahme kann der Kühlschrank einen merklichen Geruch entwickeln. Diese verliert sich, sobald der Kühlorgang richtig eingesetzt hat.

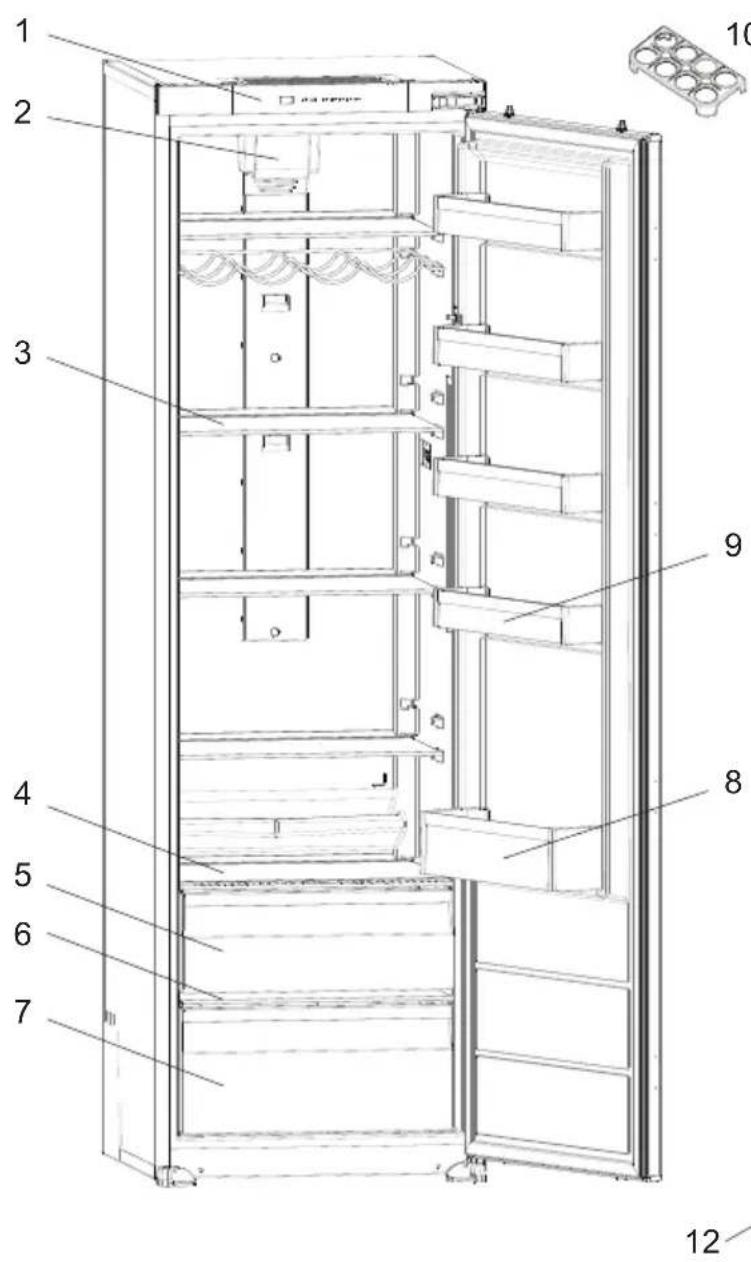

These Abbildung dient lediglich der Veranschaulichung. Die Teile und Komponenten können je nach Modell variieren.

1. Bedienfeld
2. Turbolüfter
3. Kühlbereichablagen
   4.Obere Gemüsefachabdeckung
4. Oberes Gemüsefach
5. Untere Gemüsefachabdeckung

6. Unteres Gemüsefach

7. Flaschenablage

8. Turablagen
9. Eiablage

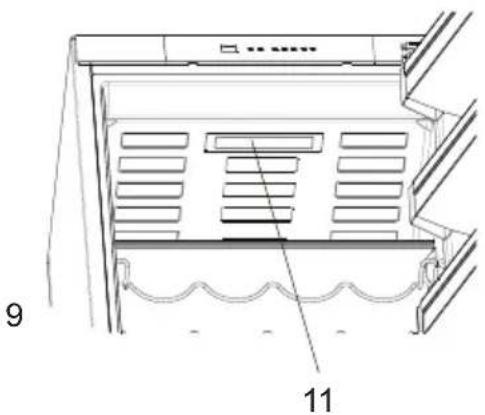

10. Obere LED-Leiste *
11. Linke / rechte LED-Leiste *

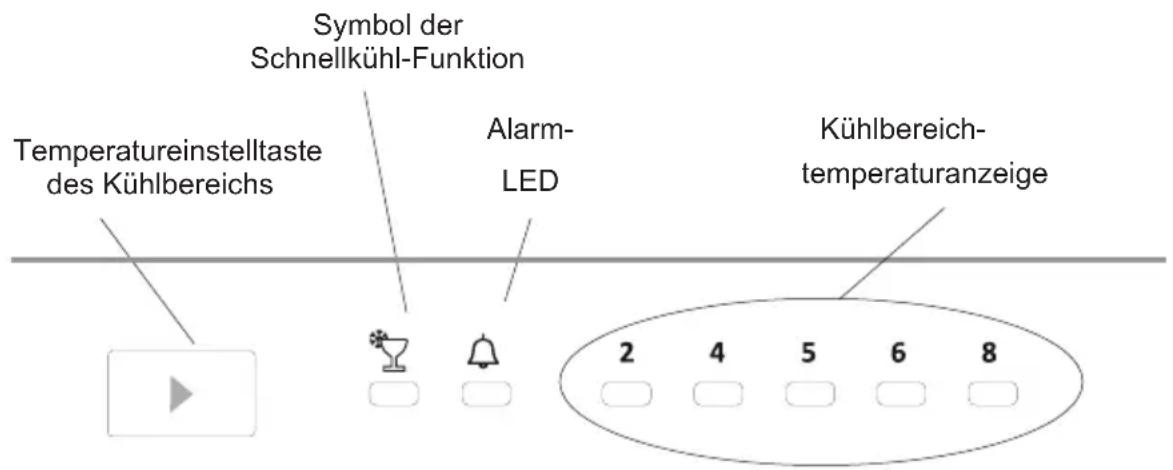

Bedienfeld

Temperatureinstalltaste des Kuhlbereichs

Mit dieser Taste konnen Sie die Temperatur des Kühlbereichs einstellen. Drücken Sie diese Taste zum Festlegen der Werte für den Kühlbereich. Nutzen Sie diese Taste auch zum Aktivieren des Schnellkuhlmodus.

Alarmleuchte

Falls ein Problem mit dem Kuhlgerät auftritt, leuchtet die Alarm-LED rot.

Schnellkuhlmodus

Wann sollte er eingesetzt werden?

Zum Kühlen großer Mengen Lebensmittel.
Zum Kühlen von Fertiggerichten.
Zum Schnellen Kuhlen von Lebensmitteln.
- Zur langfristigen Lagerung saizonaler Lebensmittel.

Zur Nutzung:

• Drücken Sie die Temperatureinstalltaste, bis die Schnellkuhl-LED aufleuchtet.
  Die Schnellkuhl-LED leuchtet, während der Modus aktiv ist.
• Damit das Gerät bei maximaler Auslastung des Kühlbereichs optimal arbeiten kann, sollen den Schnellkuhlmodus 6 Stunden vor dem Einlagern frischer Lebensmittel aktivieren.

Während dieser Modus aktiv ist:

Wenn Sie die Temperatureinstelltaste drücken, wird der Modus aufgehoben und die Einstellung wird auf 2^ zurückgesetzt.

Hinweis: Der Schnellkuhlmodus wird nach 6 Stunden oder bei Abfall der Sensortemperatur auf unter 2^ automatisch deaktiviert.

Kühltemperatur einstellen

Die Ausgangstemperatur am Einstellungsdisplay ist 5^
- Drucken Sie die Kühleinstelltaste einmal.
- Mit jeder Betätigung der Taste erhöhen sich die Temperatureinstellung. (2 °C, 4 °C, 5 °C, 6 °C, 8 °C, Schnellkühlen)
- Wenn Sie die Kühleinstelltaste drücken, bis das Schnellkuhlsymbol angezeigt wird, und dann

3 Sekunden keine weitere Taste betätigten,

Blinkt das Schnellkuhlsymbol.

• Wenn Sie die Taste noch einmal drücken, beginnt die Einstellung erneut beim letzten Wert.

Warnings bei der Temperatureinstellung

• Die Umgebungstemperatur, die Temperatur der neu eingefüllten Lebensmittel und wie oft die Tur geöffnet wird, beeinflussen die Temperatur im Kühlfach. Verändern Sie, wenn erforderlich, die Temperatureinstellung.
• Bei der Temperatureinstellung sollte man beachten, wie oft die Kühlschranktür geöffnet und geschlossen wird, wie viele Lebensmittel im Kühlschrank gelagert sind und auf die Umgebungstemperatur, in der das Gerät aufgestellt wurde.
• Wir empfehlen Ihnen, vor der ersten Verwendung des Kühlschranks diesen für 24 Stunden ununterbrochen laufen zu{lassen, damit er vollständig gekühlt ist. Offnen Sie während dieser Zeit nicht die Kühlschranktur oder legen Lebensmittel in den Kühlschrank.
• Ihr Kühlschrank hat eine fünftminütige Verzögerungsfunktion, die dazu gedacht ist, Schäden am Kompressor zu verhindern. Wenn der Kühlschrank mit Strom versorgt wird, beginnnt er nach 5 Minuten wieder ordentlich zu laufen.
• Ihr Kühlschrank ist für die Verwendung innerhalb der auf dem Informationsetikett genannten Temperaturbereichsklassen ausgelegt. Es ist wegen der Kühlleistung nicht empfehlenswert, den Kühlschrank bei Außentemperaturen zu verwenden, die diese Temperaturbereiche überschreiben.
• Dieses Gerät ist für die Verwendung in einem Umgebungstemperaturbereich von 10^ - 38^ vorgesehen.

Klimaklasse	Umgebungstemperatur °C
T Zwischen	16 und 43 (°C)
ST Zwischen	16 und 38 (°C)
N Zwischen	16 und 32 (°C)
SN Zwischen	10 und 32 (°C)

Zubehör

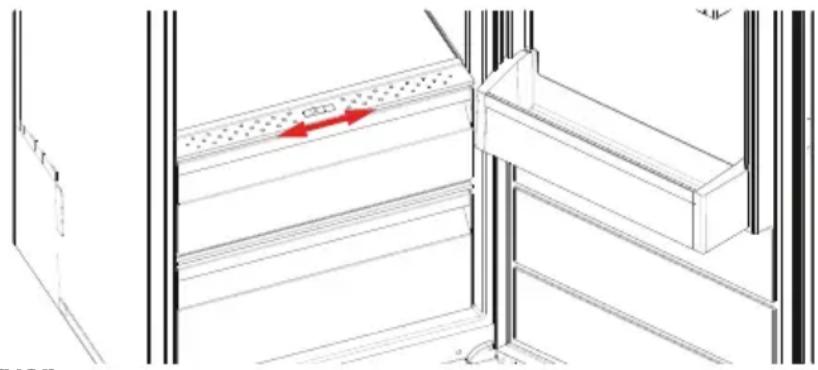

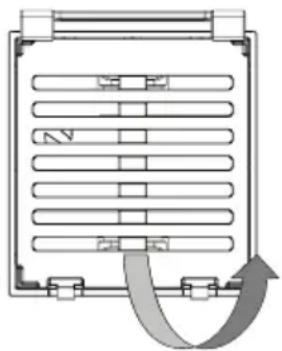

Frischewahlscheibe

Die Feuchtigkeitskontrolle erhögt in geschlossener Postion, frisches Obst und Gemüse länger aufzubewahren.

Wenn das Gemüsefach vollständig gefüllt ist, sollte die vorne am Gemüsefach befindliche Frischewahlscheibe geöffnet werden. Wenn Sie sie öffnen, wird die Temperatur und Luftfeuchtigkeit im Gemüsefach fallen.

Wenn Sie auf dem Glasregal Kondenswasser sehen, konnen Sie die Wahlscheibe

vollständig öffnen.

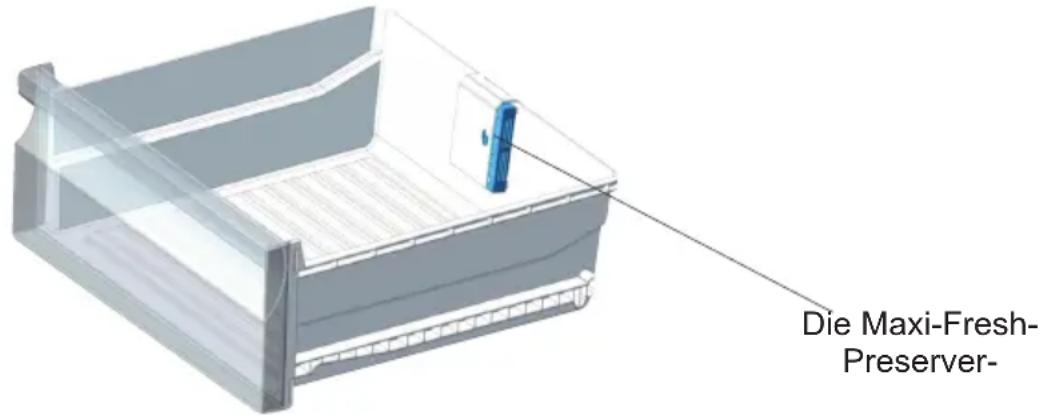

Die Maxi-Fresh-Preserver-Technologie hilft damit, Ethyavelengths (ein auf natürliche Weise von frischen Lebensmitteln abgegebenes biologisches Produkt) und unangenehme Gerüche aus dem Gemüsefach zu entfernen. Auf diese Weise bleiben ihre Lebensmittel länger frisch.

• Der Maxi Fresh Preserver muss einmal im Jahr gereinigt werden. Dazu sollte der Filter 2 Stunden bei 65^ in einem Ofen erhitzt werden.
• Bauen Sie den Filter aus, indem Sie die wichtere Abdeckung des Filterkastens in Pfeilrichtung (A) abziehen.
• Der Filter sollen nicht mit Wasser oder Reinigungsmitteln gereinigt werden.

Hinweise: Die Montageposition des Filters kann je nach Design des Gemüsefaches variieren.itte beachten Sie die entsprechenden Abbildungen auf Seite 1. Bei einigen Modellen wird der Filter anders als hier abgebildet angebracht. In thisem Fall legen Sieihn einfach in die Schublade.

LAGERUNG VON LEBENMITTELN IM GERÄT

• Um zu vermeiden, daß die Feuchtigkeit ein Abtauen fordert, sollte man Flüssigkeiten zugedeckt in den Kühlschrank stellen. Der Reif neigt)namlich dazu, sich in den kaltesten Punkten des Verdampfers zu konzentrieren und fordert das Abtauen.
• Stellen Sie niemals warme Lebensmittel in den Kühlraum, die Güter müssen vor dem Verstauen auf Raumtemperatur abkühlen. Plazieren Sie die Lebensmittel so, daß eine hinreichende Belüftung im Kühlteil gewährleistet ist.
• Bringen Sie keine Gegenstände in Kontakt mit der Rückwand des Kühlschranks, da diese daran anfrieren können. Vermeiden Sie früiges Öffnen der Tür.
• Um die besten Frischhaltebedingungen von Fleisch und gereinigtem Fisch (in mehreren Lagen von Papier oder Plastikfolien gewickelt) zu erzielen, sollen den sie im kaltesten Teil des Kühlschrankes verstaut werden. Dieser befindet sich auf dem Glasabsatz des Gemüsekastens. Es versteht sich jedoch, daß Fleisch und Fisch nicht länger als 2 Tage aufbewahrt werden kann.
• Obst und Gemüse können ohne Verpackung im Gemüsefach aufbewahrt werden.

REINIGUNG UND WARTUNG

• Ziehen Sie vor der Reinigung unbedingt den Netzstecker.

• Waschen Sie den Kühlschrank nicht mit fließen dem Wasser.

• Sie können die Innen- und Außenflächen mit einem weichen Tuch oder einem Schwamm mit warmem Seifenwasser abwischen.

• Nehmen Sie die Innenteile einzeln hereaus und reinigen Sie sie mit Seifenwasser. Waschen Sie diese nicht im Geschirrspüler.

• Verwenden Sie keine brennbaren, explosiven oder atzenden Materialien wie Verdünner, Benzin oder Säure zur Reinigung.

• Der Kondensator (der wichtere Teil mit schwarzen Flügeln) sollte mit einem Staubsauger oder einer trockenen Bürste mindestensomal im Jahr gereinigt werden. Dies unterstützt einen effizienten Betrieb des Kühlschranks und hilft Ohnen beim Energiesparen.

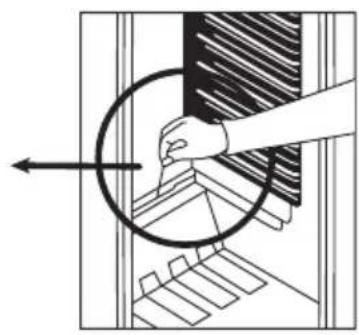

Kühlschrank abtauen

• Der Kühlschrank wird während des normalen Betriebs automatisch abgetaut. Das Abtauwasser wird in einer Abtauwasserschale aufgefangen und verdunstet Dort von selbst.

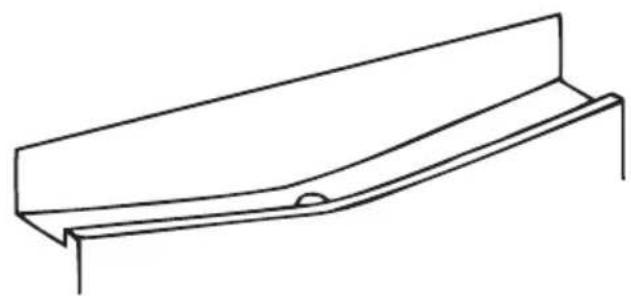

• Die Abtauwasserschale und die Abtaurinne sollen ab und an gereinigt werden. Achten Sie daraufuf, dass die Öffnung in der Abtaurinne nicht verstopft wird und reinigen Sie sie mit dem hierfür vorgesehenen Drainagewerkzeug, um zu vermeiden, dass das Abtauwasser sich am Boden des Kühlschranks staat in der Auffangschale sammelt.
• Um die Innenleitung des Abtauwassers zu reinigen, können Sie ein halbes Glas Wasser in die Drainageöffnung geben.

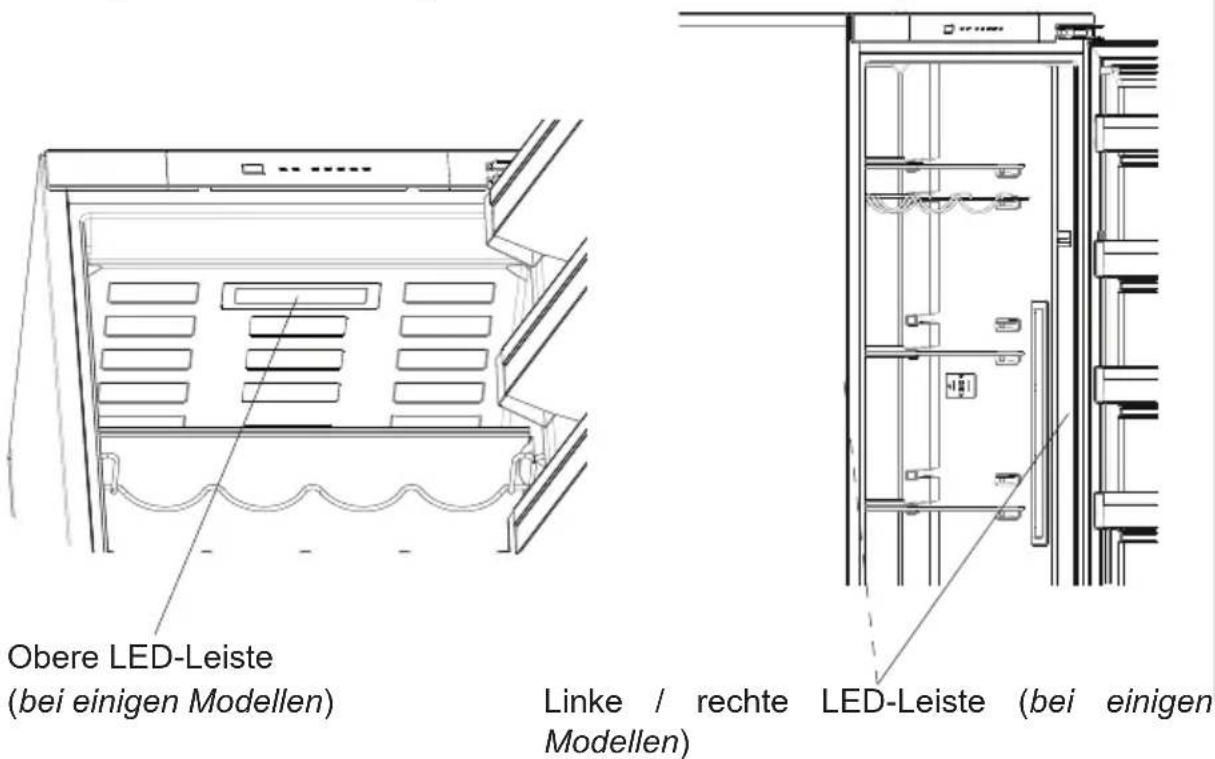

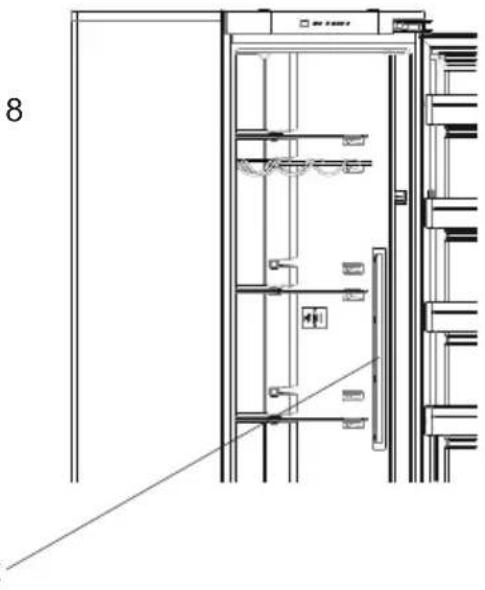

LED-Leiste ersetzen

1 oder 2 LED-Leisten im Kühlschrank dienen der Beleuchtung Ihres Gerätes.
Bitte wenden Sie sich an den Kundendienst.

Hinweis: Anzahl und Positionen der LED-Leisten können je nach Modell variieren.

!! Einige Modelle sind möglicherweise ohne Beleuchtung.

Transport und Änderung des Standortes

Die Orginalverpackung muss nicht verwendet werden.
- Während des Transportes Gerät mit einem festen Seil sichern. Die Transportbestimmungen auf dem Wellpappkarton müssen befolgt werden.
- Vor Transport alle beweglichen Teile aus dem Gerät entnehmer oder mit Klebstreifen befestigen.

Alarmanzeige-LED schaltet sich ein	FEHLERTYP URSACHE ABHILFE
	„Fehlerwarningsen“	Ein oder mehrere Teile Funktionieren nicht oder es liegt ein Fehler im Kuhlprozess vor	Prüfen Sie, ob die Tür offen ist. Falls die Tür nicht offen ist, sollen den Sie sochnell wie möglich den Kundendienst verständigen.

Wenn Ihr Kühlschrank nicht richtig Funktioniert, liegt möglicherweise ein kleineres Problem vor; prufen Sie daher zum Sparen von Zeit und Geld folgende Punkte, bevor Sie sich an einen Elektriker wenden.

Falls Ihr Gerät nicht Funktioniert:

Prufen Sie, ob...

• Der Strom ausgefallen ist,
  Die Sicherung bei Ihnen zuhause rausgesprungen ist,
• Die Steckdose richtig Funktioniert. Dies konnen Sie prufen, indem Sie ein anderes Gerät, von dem Sie wissen, dass es Funktioniert, an die Steckdose anschließen.

Falls die Leistung Ihres Gerätes vermindert ist:

Prüfen Sie, ob...

• Sie das Gerät überladen haben,
  Die Kuhltemperatur auf 2^ eingestellt ist,
  Die Turrichtig geschlossen ist,
• Sich Staub am Kondensator abgelagert hat,
• Genügend Platz an der Rückseite und den Seitenwänden des Gerätes vorhanden ist.

Wenn der Kuhlschrank zu laut ist:

Normale Geräusche

Knackgeräutsche (Eisknacken):

• Beim automatischen Abtauvorgang.
• Wenn das Gerät abgekühlt oder erwärmt wird (aufgrund der Ausdehnung).

Kurzes Knacken: Kann vermonnen werden, wenn das Thermostat den Kompressor ein- und ausschaltet.

Kompressorgeräusch: Normale Motorgeräutsche: Dieses Gerausch deutet darauf auf hin, dass der Kompressor normal arbeitet. Der Kompressor kann kurz Zeit mehr Lärn verursachen, wenn er aktiviert wird.

Sprudel- und Spritzgeräutsche: Rauschen wird durch den Fluss des Kältemittels in den Systemleitungen verursacht.

Gerausche von strömendem Wasser: Wasserflussgeräusche in Richtung Verdunstungsbehälter erfolgen beim Abtauvorgang und sind normal. Dieses Gerausch ist beim Abtauen zu horen.

Luftschläge: Normale Lüftergeräusche. Dieses Gerausch kann bei einem Kühlschrank aufgrund der Luftzirkulation während dem normalen Betriebs des Systems zu horen sein.

Warme Ränder des Kühlschranks, die mit dem Turgelenk in Kontakt sind:

Vor allem im Sommer (Hitze) konnen sich die Flächen am Turgelenk durch den Betrieb des Kompressors erhitzen. Dies ist normal.

Wenn sich Feuchtigkeit im Kühlschrank bildet:

• Sind alle Lebensmittel richtig verpackt? Waren die Behälter richtig trocken, bevorsie in den Kühlschrank gelegt wurden?
• Wurde die Kühlschranktürhäufig geöffnet? Die Luftfeuchtigkeit des Raumes dringt in den Kühlschrank ein, wenn die Tur geöffnet wird. Feuchtigkeit baut sich Schneller auf, wenn die Turhäufig geöffnet wurde, insbesondere bei hoher Luftfeuchtigkeit.

Die Tur kann nicht richtig geöffnet und geschlossen werden:

• Hindem Tiefkuhlprodukte die Tur daran richtig zu schreiben?
• Sind die Türflicher, Ablagen und Schubladen richtig platziert?
• Sind Türgelenke gebrochen oder gerissen?
• Steht der Kühlschrank auf einer ebenen Fläche?

Empfehlungen

• Zum vollständigen Ausschalten des Gerätes müssen Sie den Netzsteckerziehen (bspw. vor der Reinigung oder wenn die Tur offen bleiben sollen).

Tipps zum Energiesparen

1. Stellen Sie das Gerät an einem kühlen, gut belufteten Ort auf; halten Sieihn von direktem Sonnenlicht und Wärmequellen (Hezung, Herd usw.) fern. Verwenden Sie eine Isolierplatte, falls dies nicht möglich ist.
2. Lassen Sie warme Speisen und Getränke außerhalb des Gerätes abkühlen.
3. Decken Sie Getränke oder andere Flüssigkeiten ab, wenn Sie sie im Gerät verstauen. Andernfalls kann sich die Feuchtigkeit im Gerät erhöhen. Dadurch wiederum erhöht sich die Betriebszeit. Das Abdecken von Getränken und anderen Flüssigkeitenträgt auch dazu bei, den Geruch und Geschmack zu bewahren.
4. Versuchen Sie, die Türen möglichst seiten und kurz zu öffnen, da damit warme Luft in das Gerät gelangt und zu einerunnötg hαufigen Einschaltung des Kompressors führt.
5. Halten Sie Bereiche mit anderer Temperatur im Gerät geschlossen (Gemüsefach, Kaltlagerfach usw.).
6. Die Turdichtung muss sauber und biegsam sein. Abgenutzte Dichtungen sind zu ersetzen.

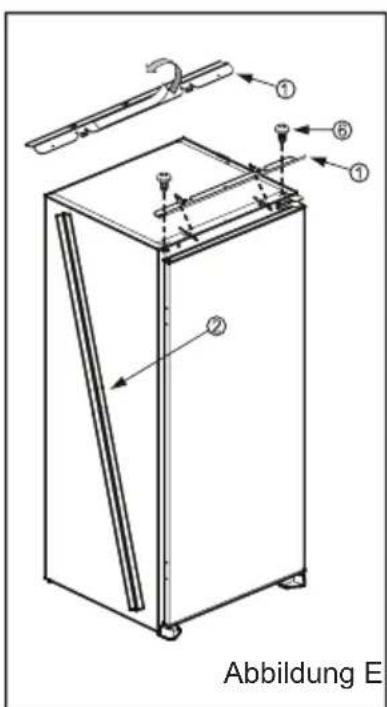

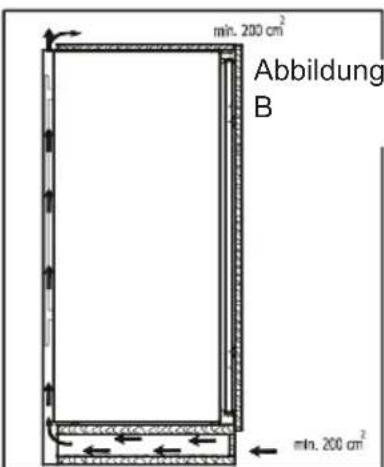

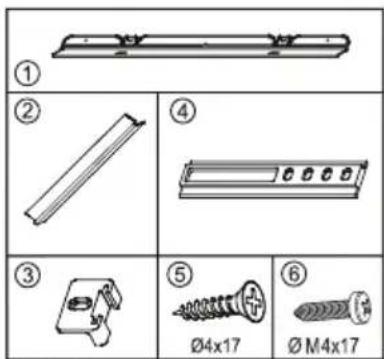

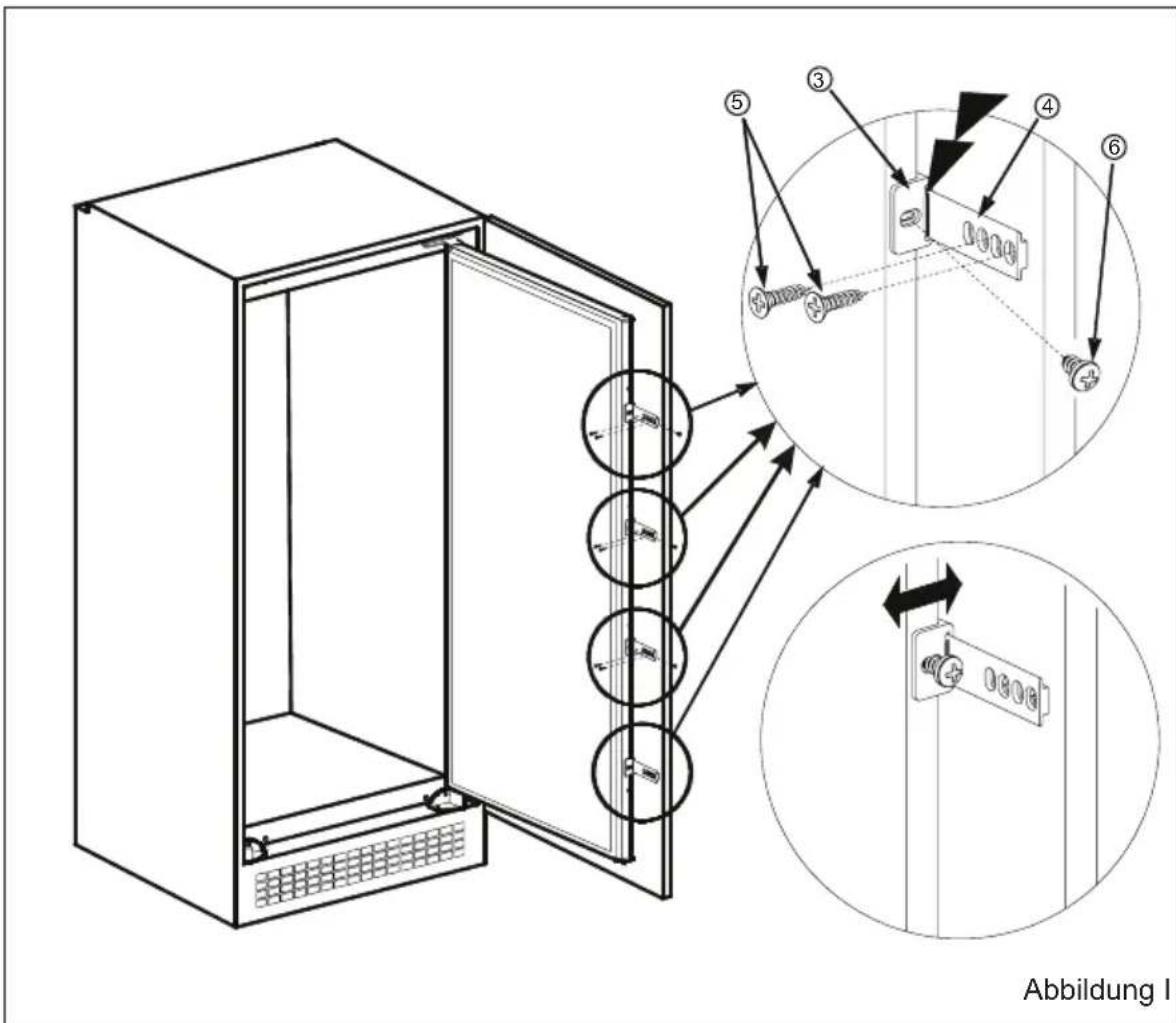

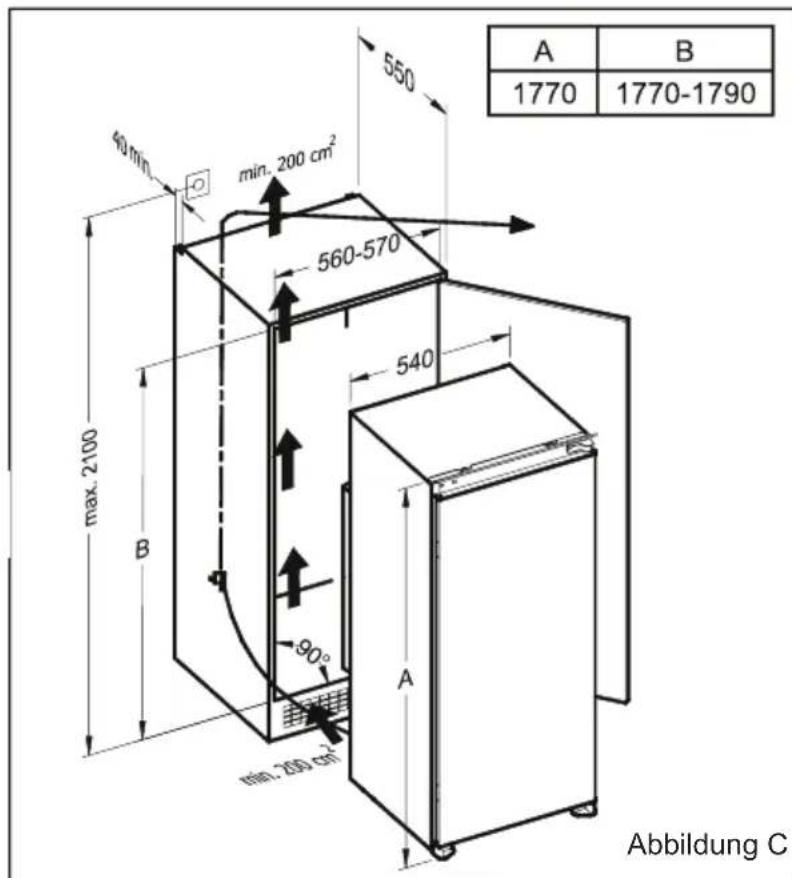

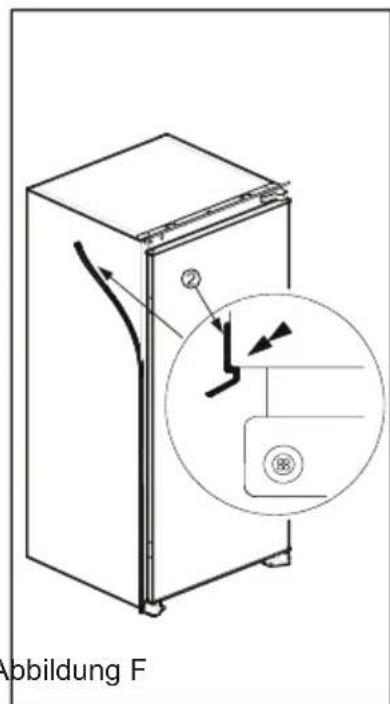

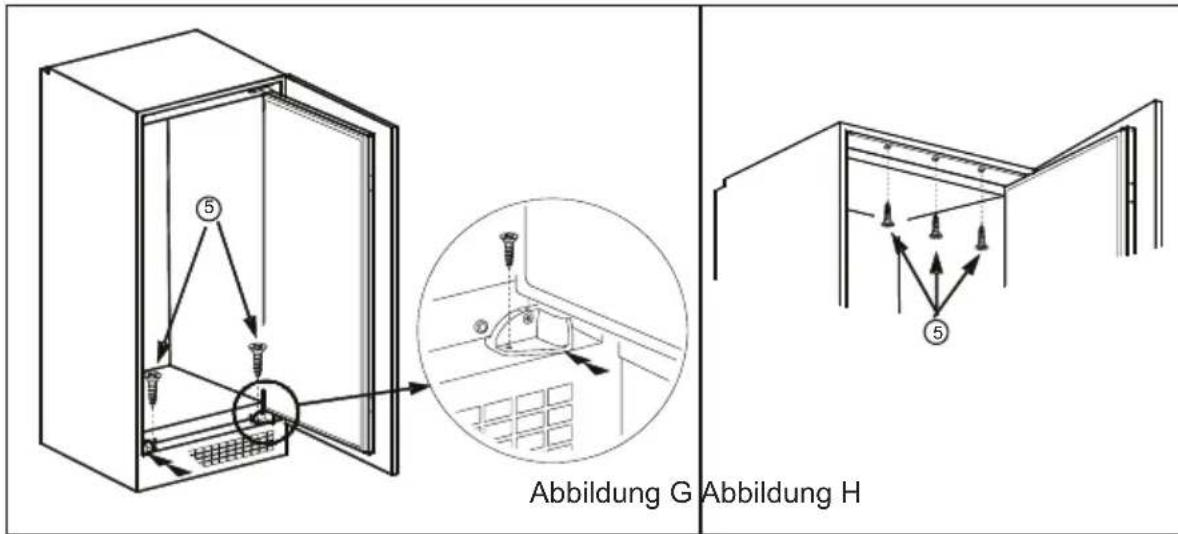

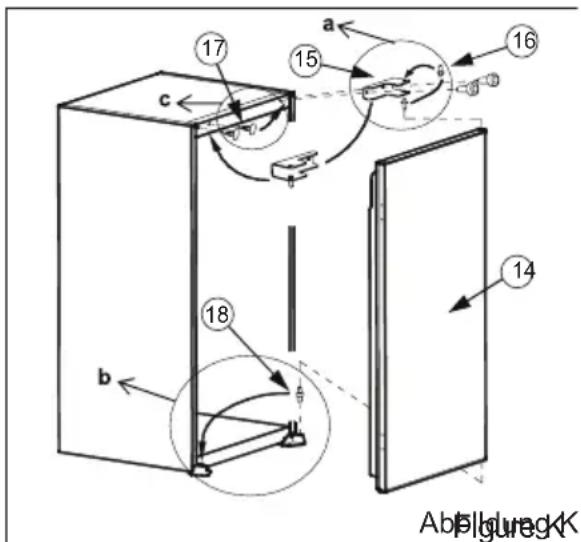

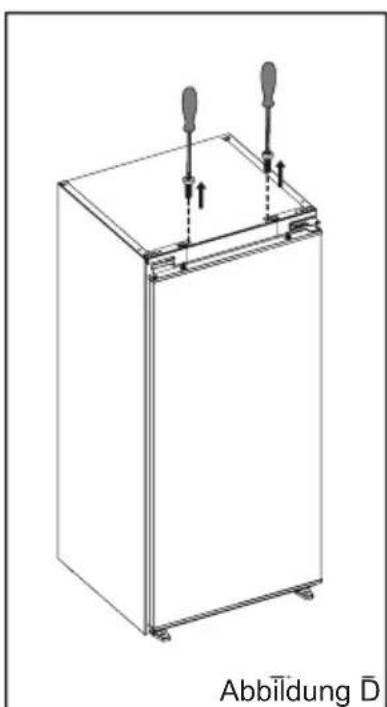

INSTALLATIONSANWEISUNGEN ZUM ÄNDERN DER ÖFFNUNGSRICHTUNG

Installansanweisungen

! Lesen Sie vor der Installation aufmerksam die Anweisungen.
! Installieren Sie den Kühlschrank/Gefrierschrank nur in stabilen Kuchenmöbeln.
! Bei Bedarf können Sie die Öffnungsrichtung der Tur entsprechend den Anweisungen ändern.
1. Die benötigten Komponenten finden Sie in Abb. A.
2. Losen Sie die beiden Schrauben an der Oberseite. (Abb. D)
3. Losen Sie das doppelseitige Klebeband an der Unterseite der Verkleidungsklappe (1). Stecken Sie die Verkleidungsklappe (1) in den Schlitz und schrauben Sie sie mit 2 Schrauben (6) an der linken / rechten Seite fest. (Abb. E)

WICTIGER HINWEIS: Bringen Sie keine Schraube in der Mitte an.

1. Führn Sie das Netzkabel durch den Belüftungsschacht und verlegen Sieihn so, dass sich das Gerät nach der Installation problemlos anschließen{lsst. (Abb. B bis Abb. C)
2. Nehmen Sie die Verkleidungsrechtung⁴ an der Seitenblende des Gerätes hereaus und kleben Sie sie auf die gegenüberliegende Seite der Turanschlage des Gerätes. (Abb. E bis Abb. F)
3. Heben Sie das Gerät an und schiben Sie es in das Kuchenmöbel.
4. Drücken Sie das Gerät zur Rückseite der Türgelenke, sofern die Verkleidungsrichtung² den Platz zwischen Gerät und Kuchenmöbel abdeckt.
5. Richten Sie die vorderen Fuß an der Vorderseite des Kuchenmobels aus (Abb. G)
6. Befestigen Sie die vorderen Füße mit Schrauben5. (Abb. G)
7. Befestigen Sie die Verkleidungsklappe¹ mit Schrauben (5) an dem Kichenmöbel. (Abb. H)
8. Montieren Sie die Führungen³ mit Schrauben⁶ an die Geräteür. (Abb. I)
9. Lehnen Sie die Gerätetur an die im rechten Winkel geöffnete Möbeltür.
10. Schieber den Sie die Schienen in die Führungen,richten Sie damit die Kerbe aus.(Abb.I)
11. Montieren Sie die Schienen⁴ mit Schrauben⁵ an der Möbeltür. (Abb. I)
12. Lassen Sie eine 1 bis 2 mm große Lücke auf der Griffsite zwischen dem Möbel und der Möbeltür, indem Sie die Führungen anpassen. Dies ist entscheidend für die Geräteleistung (Abb. I)

INSTALLATIONSANWEISUNGEN ZUM ÄNDERN DER ÖFFNUNGSRICHTUNG

Abbildung A

INSTALLATIONSANWEISUNGEN ZUM ÄNDERN DER ÖFFNUNGSRICHTUNG

DE-19

Wechsel des tueranschlags

1. Öffnen Sie die Geräte tür¹⁴ nach Abbildung J.
2. Demontieren Sie nun das obere Scharnier der Gerätetur¹⁵ und nehmen Sie die Gerätetur nach oben weg. Legen Sie die Tur zur Seite (Abbildung K).
3. Schrauben Sie den oberen Scharnierzapfen¹⁶ ab und schrauben Sieihn auf der gegenüberliegenden Seite in das obere Scharnier¹⁵ ein (Abbildung Ka).
4. Nehmen Sie den unteren Scharnierapfen¹⁸ aus dem Gerätefuß und stecken Sieihn auf der gegenüberliegenden Seite in den Gerätefuß ein (Abbildung Kb).
5. Verschliessen Sie die Schraubenöffnung des oberen Scharniers mit den beiliegenden Stöpseln ^17 (Abbildung Kc).
6. Setzen Sie nun die Gerätetür¹⁴ auf den unteren Scharnierzapfen¹⁸ auf und stecken Sie das obere Scharnier¹⁵ in die Bohrung auf der Oberseite der Tür. jetzt können Sie das obere Scharnier¹⁵ wieder am Gerätegehause festschrauben.

Hersteller Geräteotyp VESTEL
	(Kühlschrank)
Glasablagen, 5
Gemüse-Schubladen 2
Türablage 5
Eierablage 1
Garantieunterlagen Ja
Gebrauchsanleitung Ja

DATENBLATT FÜR KÜHLGERÄTE

Marke VESTEL
Modell VEKS7086
Produkt-Kategorie 1 (Kühlschrank)
Energieklasse1) A++
Jährlicher Energieverbrauch 2) 111 kWh / Jahr
Totaler Bruttoinhalt 303 I
Totaler Nettovolumen 300 I
Kühlschrank Bruttovolumen 303 I
Kühlschrank Nettovolumen	300 I
Gefrierschrank Bruttovolumen	- I
Gefrierschrank Nettovolumen	- I
Sternebewertung 3)	-
Kühlsystem	Statisch
Erwärmungszeit (-18°C/-9°C)	-
Gefriervermögen	-
Klimaklasse 4)	ST/SN (10°C - 38°C)
Geräuschemission	39 dB(A)

Konformitätserklarung

• Dieses Gerät ist für die Aufbewährung von Lebensmitteln bestimmt und entspricht der Verordnung (EG) Nr. 1935/2004 EC, 10/2010 EC.
• Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und auf den Markt gebracht:
• These Geräte wurden entworfen für eine Umgebungstemperatur zwischen 10^ - 38^ .
  Die Konstruktion des Geräts entspricht den Normen EN62552, IEC60335-1 / IEC60335-2-24, 2014/30/EU.
• Sicherheitsanforderungen der "Niederspannungsrichtlinie" 2014/35/EU
• Schutzvorschriften der EG-Richtlinie 2014/30 "EMV"Dieses Gerät entspricht der EG-Richtlinie Niederspannung 2014/35/EU und Elektromagnetische Verträglichkeit 2014/30/EU in der jeweils aktuellen Fassung bei Lieferung, Richtigkeit geprüft.

Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Landesspezifische Normen und Regeln beachten!

1) Bewertung von A (= niedriger Verbrauch) bis G (= hoher Verbrauch).
2) Der Energieverbrauch bezieht sich auf den Jahresverbrauch in kWh, ermittelt nach DIN EN 153. Im praktischen Betrieb konnen je nach Nutzung und Standort des Geräts Abweichungen auftreten.
3) * = Fach mit -6 °C oder kälter

** =Fachmit-12°Coderkälter
= Tiefkuhl-Lagerfach mit -18 °C oder kälter
* = Gefrierfach mit -18 °C oder kälter

4) Klimaklasse: Ihr Kuhlgerät wurde gemäß seiner Klimaklasse zum Einsatz bei bestimmten Umgebungstemperaturen entwickelt; entsprechende Angaben finden Sie auf dem Typenschild. Wenn Sie das Kuhlgerät bei Umgebungstemperaturen außerhalb des empfohlenen Bereiches betreiben, kann die Kuhlleistung darunter leiden.

Konformitätserklarung

Wir erklären, dass unsere Produkte die geltenden europäischen Richtlinien, Entscheidungen und Regularien sowie die in den referenzierten Standards gelisteten Anforderungen erfüllen.

Entsorgung des Gerätes

Altgeräte)dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden konnen, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugegeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.

Recycling

Unsere Verpackungen werden aus umweltfreundlichen, niederverwertbaren Materialien hergestellt:

Außenverpackung aus Pappe

Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)

Folien und Beutel aus Polyathylen (PE)

Spannbänder aus Polypropylen (PP).

Sollten es ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschiedt oder in eine Reparatur-Annahmestelle gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie dieseitte umweltfreundlich.

DE-24

Index

BEFORE USING THE APPLIANCE. 26

General warnings 26

Safety warnings 28

!!! Sommige modellen haben möglichk geen verlichting.
