BEDIENUNGSANLEITUNG KSE 1500 A+ VESTEL

EINBAU-KÜHLSCHRANK Bedienungsanleitung

Réfrigérateur Guide d’utilisation INGEBOUWDE-KOELKAST Koelkast GebruiksaanwijzingDE -1- Die Bedienungsanleitung gilt für verschiedene Modelle. Deshalb können Unterschiede auftreten. Inhalt

Lieferumfang ..............................................................................11 Datenblatt Für Kühlgeräte ..........................................................11 Montageanleitung ......................................................................13DE -2- VOR DER INBETRIEBNAHMETEIL 1. Allgemeine Warnhinweise WARNUNG: Halten Sie die Belüftungsöffnungen des Gerätes bzw. des Einbauschranks stets frei und offen. WARNUNG: Verwenden Sie keine mechanischen Werkzeuge oder andere Mittel als vom Hersteller vorgeschlagen, um den Abtauvorgang zu beschleunigen. WARNUNG: Verwenden Sie im Nahrungsmittelfach des Gerätes keine elektrischen Geräte, außer diese werden vom Hersteller empfohlen. WARNUNG: Achten Sie darauf, die Kältemittelkreise des Kühlgeräts nicht zu beschädigen. WARNUNG: Um Schaden wegen Unstabilität des Gerätes zu vermeiden, muss es gemäß der Anweisungen befestigt werden.

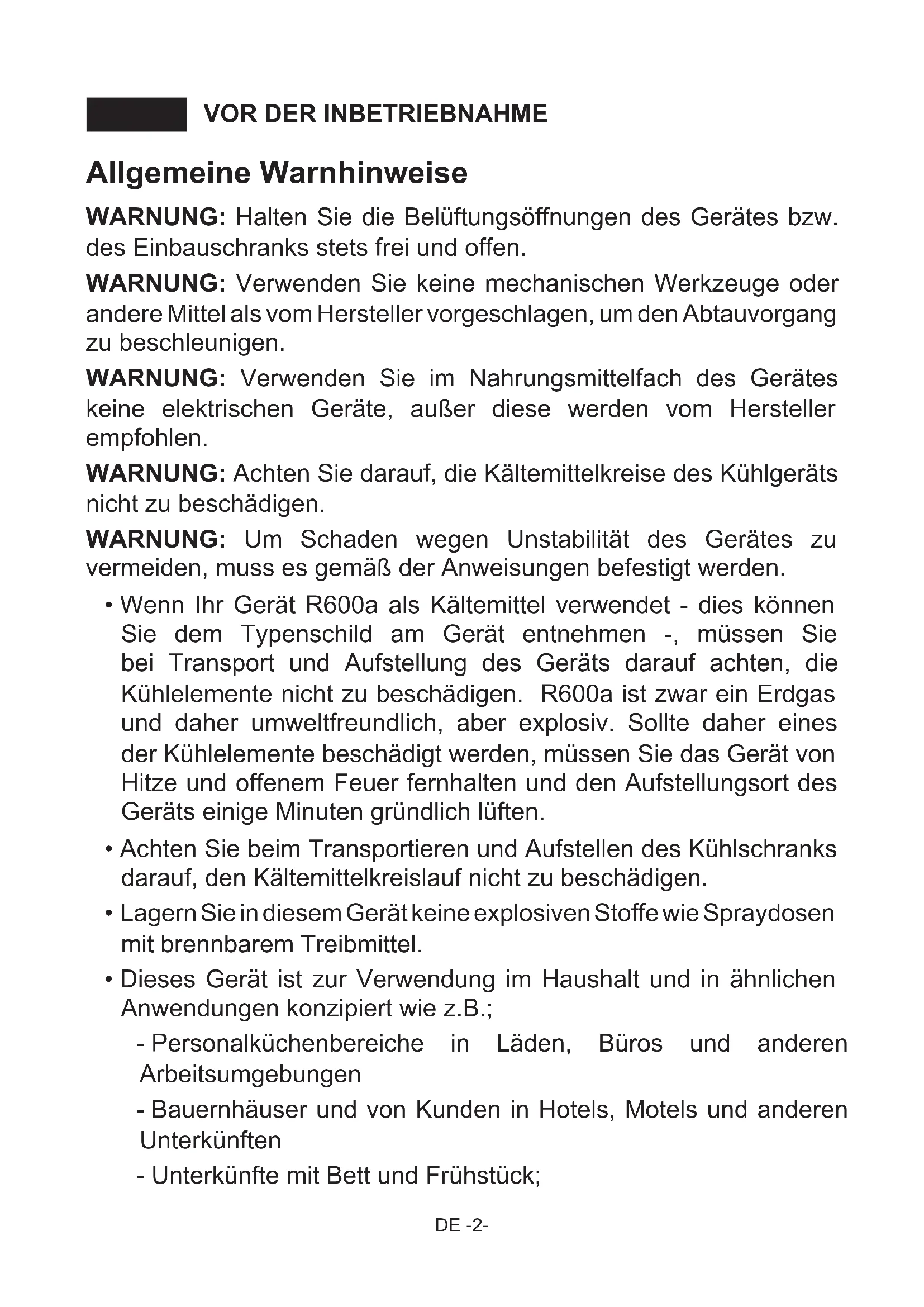

• Wenn Ihr Gerät R600a als Kältemittel verwendet - dies können Sie dem Typenschild am Gerät entnehmen -, müssen Sie bei Transport und Aufstellung des Geräts darauf achten, die Kühlelemente nicht zu beschädigen. R600a ist zwar ein Erdgas und daher umweltfreundlich, aber explosiv. Sollte daher eines der Kühlelemente beschädigt werden, müssen Sie das Gerät von Hitze und offenem Feuer fernhalten und den Aufstellungsort des Geräts einige Minuten gründlich lüften.

• Achten Sie beim Transportieren und Aufstellen des Kühlschranks darauf, den Kältemittelkreislauf nicht zu beschädigen.

• Lagern Sie in diesem Gerät keine explosiven Stoffe wie Spraydosen mit brennbarem Treibmittel.

• Dieses Gerät ist zur Verwendung im Haushalt und in ähnlichen Anwendungen konzipiert wie z.B.; - Personalküchenbereiche in Läden, Büros und anderen Arbeitsumgebungen - Bauernhäuser und von Kunden in Hotels, Motels und anderen Unterkünften - Unterkünfte mit Bett und Frühstück;DE -3- - Catering und ähnliche Non-Retail-Anwendungen

• Ist das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualizierten Person ersetzt werden, um eine Gefahr zu vermeiden.

• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen bestimmt, es sei denn sie stehen unter Aufsicht oder ausführlicher Anleitung zur Benutzung des Gerätes durch eine verantwortliche Person, für ihre Sicherheit. Achten Sie stets darauf, dass Kinder niemals mit dem Gerät herumspielen.

• Das Netzkabel des Kühlschranks ist mit einem geerdeten Netzstecker ausgestattet. Dieser Netzstecker muss in eine geerdete, mit mindestens 16 Ampere gesicherte Steckdose gesteckt werden. Wenn Sie keine geeignete Steckdose haben, lassen Sie eine solche von einem qualizierten Elektriker installieren.

• Dieses Gerät darf von Kindern ab 8 Jahren und älter und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne die nötige Erfahrung und das nötige Wissen verwendet werden, wenn diese unter Aufsicht stehen oder die Anweisungen zur Benutzung des Gerätes in einer sicheren Weise erhalten haben und die damit verbundenen Gefahren verstehen können. Kinder sollten nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

• Ist das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualizierten Person ersetzt werden, um eine Gefahr zu vermeiden.

• Dieses Gerät ist nicht für den Einsatz auf Höhen über 2000 m vorgesehen.DE -4- Alte und defekte Kühlgeräte

• Hat Ihr alter Kühlschrank ein Schloss, so machen Sie dieses vor der Entsorgung unbrauchbar. Andernfalls könnten sich Kinder beim Spielen in das Gerät einschließen und verunglücken.

• Alte Kühl- und Gefriergeräte können Isoliermaterialien und Kältemittel mit FCKW enthalten. Achten Sie daher bei der Entsorgung darauf, die Umwelt zu schützen.

• Bitte fragen Sie Ihre Gemeinde über die Entsorgung der Altgeräte zur Wiederverwendung, Recycling und Wiedergewinnungszwecke. Hinweise:

• Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät aufstellen und in Betrieb nehmen. Unser Unternehmen ist nicht für Schäden haftbar, die durch missbräuchliche Verwendung des Geräts entstehen.

• Befolgen Sie alle Hinweise am Gerät und in der Bedienungsanleitung und bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf, damit Sie es bei eventuellen Problemen zur Hand haben.

• Dieses Gerät ist für die Verwendung in Privathaushalten vorgesehen und darf ausschließlich für den vorgesehenen Zweck verwendet werden. Es eignet sich nicht für die kommerzielle oder übliche Nutzung. Durch eine solche Verwendung wird die Garantie des Geräts hinfällig. Unser Unternehmen ist dann für keinerlei Schäden oder Verluste mehr haftbar.

• Dieses Gerät ist ausschließlich für die Verwendung in Innenräumen entwickelt und darf nur zur Lagerung / Kühlung von Nahrungsmitteln verwendet werden. Es ist nicht für die gewerbliche Nutzung geeignet und darf nicht zur Lagerung artfremder Stoffe verwendet werden (ausschließlich für Nahrungsmittel). Bei Zuwiderhandeln erlischt die Herstellergarantie. Sicherheits-Warnhinweise

• Verwenden Sie keine Steckerleisten oder Verlängerungskabel.

• Ist der Netzstecker beschädigt, zerrissen oder verschlissen, dürfen Sie ihn nicht mehr verwenden.

• Das Kabel darf nicht gedehnt, geknickt oder beschädigt werden.

• Dieses Gerät ist nur für den Betrieb durch Erwachsene vorgesehen. Lassen Sie niemals Kinder mit dem Gerät spielen oder an der Tür hängen.

• Um elektrische Schläge zu vermeiden, dürfen Sie den Netzstecker niemals mit nassen Händen aus- oder einstecken!

• Geben Sie zu Ihrer eigenen Sicherheit keine explosiven oder brennbaren Materialien in den Kühlschrank. Geben Sie Getränke mit höherem Alkoholgehalt liegend und fest verschlossen in das Gefrierfach.DE -5- Aufstellung und Inbetriebnahme Ihres Kühlschranks Achten Sie vor der Inbetriebnahme Ihres Kühlschranks auf folgende Punkte:

• Die Betriebsspannung des Kühlschranks beträgt 220-240 V bei 50Hz.

• Wir übernehmen keinerlei Haftung für Schäden, die durch Verwendung an nicht geerdeten Steckdosen entstehen können.

• Stellen Sie den Kühlschrank an einem Ort ohne direkte Sonneneinstrahlung auf.

• Das Gerät muss in einem Mindestabstand von 50 cm zu Herden, Gasöfen und Heizgeräten sowie mindestens 5 cm zu Elektroöfen aufgestellt werden.

• Ihr Kühlschrank darf niemals im Freien betrieben oder im Regen stehen gelassen werden.

• Wenn der Kühlschrank neben einem Gefrierschrank aufgestellt wird, muss ein Abstand von mindestens 2 cm zwischen den Geräten eingehalten werden, um Feuchtigkeitsbildung an den Außenächen zu verhindern.

• Legen Sie keine Gegenstände auf den Kühlschrank. Stellen Sie ihn so an einem geeigneten Ort auf, dass über dem Gerät ein Freiraum von mindestens 15 cm vorhanden ist.

• Vor der Inbetriebnahme des Kühlschranks sollten Sie alle Teile mit warmem Wasser abwischen, dem Sie einen Teelöffel Natriumbicarbonat beigefügt haben. Wischen Sie mit frischem Wasser nach und trocknen Sie alle Teile. Setzen Sie alle Teile nach der Reinigung wieder ein. Vor der Inbetriebnahme Ihres Kühlschranks

• Wenn Sie den Kühlschrank nach dem Transport zum ersten Mal in Betrieb nehmen, lassen Sie ihn vorher 3 Stunden in aufrechter Stellung stehen. Stecken Sie ihn erst dann ein. Dies stellt einen sicheren und efzienten Betrieb sicher. Andernfalls könnte der Kompressor beschädigt werden.

• Bei der ersten Inbetriebnahme kann der Kühlschrank einen merklichen Geruch entwickeln. Dieser verliert sich, sobald der Kühlvorgang richtig eingesetzt hat.

• Decken Sie das Gehäuse oder die Oberseite des Kühlschranks nicht ab. Dies beeinträchtigt die Leistung Ihres Kühlschranks.

• Fixieren Sie beim Transport die Zubehörteile im Inneren, um deren Beschädigung zu vermeiden.DE -6- BEDIENUNGSANLEITUNGTEIL 2. Einstellung des Thermostates

• Der Thermostat reguliert automatisch die Innentemperatur des Kühlschrank. Durch Drehen des Knopfes von Position 1 nach 5, können Sie kältere Temperaturen erzielen,

• Die Position " " bedeutet, dass das Thermostat ausgeschaltet ist und dass nicht gekühlt werden kann.

• Für kurzzeitige Lagerung von Lebensmitteln im Kühlschrank können Sie den Knopf zwischen minimaler und mittlerer Position einsteilen (1-3),

• Für langzeitige Lagerung von Lebensmitteln im Kühlschrank stellen Sie den Knopf auf die mittlere Position (3-4).

• Beachten Sie, dass sich Zimmertemperatur, Temperatur der gelagerten Lebensmittel und das Öffnen und Schließen der Tür auf die Temperatur in den Kühlschrank auswirken. Falls notwendig, ändern Sie die Temperatureinstellung am Gerät.

• Wenn Sie das Gerät zum ersten Mal einschalten, sollte es idealerweise die ersten 24 Stunden ohne Lebensmittel laufen und die Türe sollte nicht geöffnet werden. Sollten Sie das Gerät sofort benötigen, legen Sie möglichst wenige Lebensmittel hinein.

• Wenn das Gerät ausgeschaltet oder ausgesteckt wird, müssen mindestens 5 Minuten vergehen, bis Sie es wieder in Betrieb nehmen, um den Kompressor nicht zu beschädigen.

• Vollraumkühlschränke (ohne Gefrierfach): Vollraumkühlschränke haben kein Gefrierfach, können aber auf 4 - 6°C herunter kühlen.

• Diese Geräte wurden entworfen für eine Umgebungstemperatur zwischen 16°C - 43°C. LAGERUNG VON LEBENSMITTELN IM GERÄTTEIL 3.

• Um zu vermeiden, daß die Feuchtigkeit ein Abtauen fördert, sollte man Flüssigkeiten zugedeckt in den Kühlschrank stellen. Der Reif neigt nämlich dazu, sich in den kältesten Punkten des Verdampfers zu konzentrieren und fördert das Abtauen.

• Stellen Sie niemals warme Lebensmittel in den Kühlraum, die Güter müssen vor dem Verstauen auf Raumtemperatur abkühlen. Plazieren Sie die Lebensmittel so, daß eine hinreichende Belüftung im Kühlteil gewährleistet ist.

• Bringen Sie keine Gegenstände in Kontakt mit der Rückwand des Kühlschrankes, da diese daran anfrieren können. Vermeiden Sie häuges Öffnen der Tür.

• Um die besten Frischhaltebedingungen von Fleisch und gereinigtem Fisch (in mehreren Lagen von Papier oder Plastikfolien gewickelt) zu erzielen, sollten diese im kältesten Teil des Kühlschrankes verstaut werden. Dieser bendet sich auf dem Glasabsatz des Gemüsekastens. Es versteht sich jedoch, daß Fleisch und Fisch nicht länger als 2 Tage aufbewahrt werden kann.

• Obst und Gemüse können ohne Verpackung im Gemüsefach aufbewahrt werden.DE -7- REINIGUNG UND WARTUNGTEIL 4.

• Ziehen Sie vor der Reinigung unbedingt den Netzstecker.

• Waschen Sie den Kühlschrank nicht mit ießendem Wasser.

• Sie können die Innen- und Außenächen mit einem weichen Tuch oder einem Schwamm mit warmem Seifenwasser abwischen.

• Nehmen Sie die Innenteile einzeln heraus und reinigen Sie sie mit Seifenwasser. Waschen Sie diese nicht im Geschirrspüler.

• Verwenden Sie keine brennbaren, explosiven oder ätzenden Materialien wie Verdünner, Benzin oder Säure zur Reinigung.

• Der Kondensator (der hintere Teil mit schwarzen Flügeln) sollte mit einem Staubsauger oder einer trockenen Bürste mindestens einmal im Jahr gereinigt werden. Dies unterstützt einen efzienten Betrieb des Kühlschranks und hilft Ihnen beim Energiesparen. Kühlschrank abtauen

• Der Kühlschrank wird während des normalen Betriebs automatisch abgetaut. Das Abtauwasser wird in einer Abtauwasserschale aufgefangen und verdunstet dort von selbst.

• Die Abtauwasserschale und die Abtaurinne sollten ab und an gereinigt werden. Achten Sie darauf, dass die Öffnung in der Abtaurinne nicht verstopft wird und reinigen Sie sie mit dem hierfür vorgesehenen Drainagewerkzeug, um zu vermeiden, dass das Abtauwasser sich am Boden des Kühlschranks statt in der Auffangschale sammelt.

• Um die Innenleitung des Abtauwassers zu reinigen, können Sie ein halbes Glas Wasser in die Drainageöffnung gießen.DE -8- Wechseln der Glühlampe Wenn Sie die Glühlampe aus dem Kühlteil wechseln wollen:

1. Netzstecker aus der Steckdose ziehen

2. Lichtdeckel durch Drücken der seitlichen Haken

3. Tauschen Sie die defekte Glühlampe gegen eine Neue aus (max. 15 W)

4. Setzen Sie den Lichtdeckel wieder ein und warten Sie 5 Minuten bis Sie das Gerät wieder

einschalten. TRANSPORT UND STANDORTÄNDERUNGTEIL 5. Transport und Änderung des Standortes

• Die Orginalverpackung muss nicht verwendet werden.

• Während des Transportes Gerät mit einem festen Seil sichern.Die Transportbestimmungen auf dem Wellpappkarton müssen befolgt werden.

• Vor Transport alle beweglichen Teile aus dem Gerät entnehmen oder mit Klebstreifen befestigen. BEVOR SIE DEN KUNDENDIENST RUFENTEIL 6. Sollte der Kühlschrank nicht richtig funktionieren, könnte das eine geringfügige Ursache haben. Daher prüfen Sie zuerst Folgendes, bevor Sie den Kundendienst rufen. Das Gerät kühlt nicht Prüfen Sie, ob:

• sich evtl. ein Stromausfall ereignet hat,

• der Netzstecker abgezogen bzw. nicht richtig eingesteckt ist,

• der Thermostatknopf auf " " eingestellt ist,

• die Steckdose defekt ist. Um das zu prüfen, stecken Sie den Stecker eines anderen Gerätes in die Steckdose und kontrollieren Sie, ob es funktioniert. Das Gerät kühlt nicht richtig Prüfen Sie, ob

• zu viele frische Speisen in das Gerät gegeben wurden,

• die Türen nicht richtig geschlossen sind.

• Im Einbaumöbel sind evtl. nicht genügend Lüftungsöffnungen vorhanden, wie in der LED-Beleuchtung auswechseln Falls Ihr Kühlschrank eine LED-Beleuchtung hat, wenden Sie sich an den Helpdesk, da sie nur von autorisiertem Personal ausgewechselt werden sollte.DE -9- Installationsanleitung angegeben. Das Gerät gibt Geräusche von sich: Das Kühlmittel, das in den Leitungen des Kühlkreislaufs zirkuliert, erzeugt naturgemäß ein gewisses Geräusch (wie ein leichtes Gurgeln), auch wenn der Kompressor nicht in Betrieb ist. Das ist kein Grund zur Beunruhigung, sondern ist als völlig normal anzusehen. Sollten Sie andersartige Geräusche wahrnehmen, versichern Sie sich,

• dass das Gerät korrekt installiert ist, wie in der Installationsanleitung beschrieben.

• ob die Gegenstände auf oder in dem Kühlschrank vibrieren. Sollte sich Wasser am Kühlschrankboden ansammeln prüfen Sie, ob: das Abussloch des Abtauwassers verstopft ist (sollte das der Fall sein, reinigen Si die Öffnung mit dem mitgelieferten Draina-gewerkzeug). Empfehlungen

• Um das Nutzvolumen zu erhöhen und aus ästhetischen Gründen ist die Kühlschlange des Kühlschranks in der Rückwand des Kühlbereichs eingelassen. Wenn der Kompressor in Betrieb ist, bilden sich an der Kühlschrankrückwand eine dünne Reifschicht oder einige Tropfen Wasser. Das ist völlig normal. Das Gerät sollte nur dann abgetaut werden, wenn sich an der Rückwand eine ziemlich dicke Eisschicht gebildet haben sollte.

• Wenn das Gerät für längere Zeit nicht benutzt wird, stellen Sie den Thermostatknopf auf die Position " ". Tauen Sie das Gerät ab und lassen Sie danach die Tür offen, damit die Bildung von üblen Gerüchen oder gar Schimmel vermieden wird. Tipps zum Energiesparen

1. Stellen Sie das Gerät in einem kühlen, gut belüfteten Raum auf, jedoch nicht in direkter

Sonneneinstrahlung oder neben Hitzequellen (Strahler, Herde etc.). Verwenden Sie andernfalls eine isolierende Trennwand.

2. Lassen Sie warme Speisen und Getränke ganz auskühlen, bevor Sie sie in das Gerät

3. Getränke und üssige Speisen müssen verschlossen werden, wenn sie in das Gerät

gegeben werden. Andernfalls steigt die Feuchtigkeit im Gerät an. Die Arbeitszeit der Kühlung verlängert sich dadurch. Durch das Verschließen wird außerdem die Geruchsbildung verhindert.

4. Öffnen Sie die Gerätetür immer nur möglichst kurz, wenn Sie etwas hineingeben.

5. Halten Sie auch die Deckel der verschiedenen Kühlfächer im Kühlteil immer geschlossen

(Crisper, Kühlfach etc.)

6. Die Türdichtung muss stets sauber und exibel gehalten werden. Tauschen Sie

abgenützte Dichtungen aus.DE -10- INNENAUSSTATTUNG UND ZUBEHÖRTEILETEIL 7. Diese Abbildung dient lediglich der Veranschaulichung. Die Teile und Komponenten können je nach Modell variieren.

4) Verstellbare Füße

Hersteller Gerätetyp VESTEL Kühlschrank Glasablagen 4 Gemüse-Schubladen 2 Türablage 3 Eierablage 1 Eiswürfelschale - Garantieunterlagen Ja Gebrauchsanleitung Ja Lieferumfang Datenblatt Für Kühlgeräte Marke VESTEL Modell KSE 1500 A+ Produkt-Kategorie 1 (Kühlschrank) Energieklasse1) A+ Jährlicher Energieverbrauch 2) 121 kWh / Jahr Bruttoinhalt gesamt 135 l Nutzinhalt Gesamt 134 l Bruttoinhalt Kühlbereich 135 l Nutzinhalt Kühlbereich 134 l Bruttoinhalt Geerbereich - l Nutzinhalt Gefrierbereich - l Sternkennzeichnung 3) - Kühlsystem Statisch Lagerzeit bei Störung (-18°C/-9°C) - Gefriervermögen - Klimaklasse 4) T/N (16°C - 43°C) Luftschalemission 39 dB(A)DE -12- Konformitätserklärung

• Dieses Gerät ist für die Aufbewahrung von Lebensmitteln bestimmt und entspricht der Verordnung (EG) Nr. 1935/2004 EC, 10/2010 EC.

• Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und auf den Markt gebracht: - Diese Geräte wurden entworfen für eine Umgebungstemperatur zwischen 16°C - 43°C. - Die Konstruktion des Geräts entspricht den Normen EN62552, IEC60335-1 / IEC60335- 2-24, 2014/30/EU. - Sicherheitsanforderungen der "Niederspannungsrichtlinie" 2014/35/EU - Schutzvorschriften der EG-Richtlinie 2014/30 "EMV"Dieses Gerät entspricht der EG- Richtlinie Niederspannung 2014/35/EU und Elektromagnetische Verträglichkeit 2014/30/ EU in der jeweils aktuellen Fassung bei Lieferung, Richtigkeit geprüft. Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Landesspezische Normen und Regeln beachten!

1) Bewertung von A (= niedriger Verbrauch) bis G (= hoher Verbrauch).

2) Der Energieverbrauch bezieht sich auf den Jahresverbrauch in kWh, ermittelt nach

DIN EN 153. Im praktischen Betrieb können je nach Nutzung und Standort des Geräts Abweichungen auftreten.

3) * = Fach mit -6 °C oder kälter

** = Fach mit -12 °C oder kälter *** = Tiefkühl-Lagerfach mit -18 °C oder kälter **** = Gefrierfach mit -18 °C oder kälter

4) Klimaklasse: Ihr Kühlgerät wurde gemäß seiner Klimaklasse zum Einsatz bei

bestimmten Umgebungstemperaturen entwickelt; entsprechende Angaben nden Sie auf dem Typenschild. Wenn Sie das Kühlgerät bei Umgebungstemperaturen außerhalb des empfohlenen Bereiches betreiben, kann die Kühlleistung darunter leiden. Klimaklasse Umgebungstemperatur °C T Zwischen 16 und 43 (°C) ST Zwischen 16 und 38 (°C) N Zwischen 16 und 32 (°C) SN Zwischen 10 und 32 (°C)DE -13- Montageanleitung ! Lesen Sie vor der Montage diese Anleitung vollständig und mit Ruhe durch. ! Da das Gerät recht gross und schwer ist raten wir Ihnen den Einbau nicht alleine vorzunehmen. ! Montieren Sie Ihr Gerät nur in einen dafür vorgesehenen Einbauschrank. Dieser darf nicht beschädigt sein. ! Falls notwendig wechseln Sie den Türanschlag vor dem Einbau. Die Beschreibung hierzu nden Sie ab Seite 6. ! Die Kabinenabmessungen hängen vom Material der Trimmklappe (1) ab.

1. Ist die Trimmklappe

(1) aus Kunststoff, siehe (Tabelle 1/B1) für die Kabinenabmessungen.

2. Ist die Trimmklappe

(1) aus Metall, siehe (Tabelle 1/B2) für die Kabinenabmessungen. ! Um sich die Montage zu erleichtern empehlt es sich einen Arbeitstisch vor die eigentliche Einbauöffnung zu stellen und dort die vorbereitenden Schritte durchzuarbeiten. Der Tisch sollte stabil sein und ungefähr so hoch wie die Unterkante der Einbauöffnung sein.

1. Abbildung A zeigt alle mitgelieferten Befestigungs- und Einbauteile.

2. Folgen Sie der Abbildung D und schieben Sie die obere Befestigungsschiene

in die Führungsschiene an der Oberseite des Kühlgerätes undschrauben Sie diese mit den beiliegenden Schrauben

3. Führen Sie nun das Netzkabel vorsichtig auf der Rückseite des Einbauschrankes zur

vorgesehenen Stromsteckdose. Achten Sie darauf, daß dieser Netzstecker jederzeit gut zu erreichen ist oder lassen Sie sich einen Schalter als Trennvorrichtung in die Zuleitung zur Steckdose einbauen.

4. Entnehmen Sie die Trimmdichtung

aus dem Seitenpaneel des Geräts und kleben Sie es an die hintere Seite der Türangel am Gerät. (Abb.D - Abb.E)

5. Schneiden Sie das beiliegende Dichtungsband auf die Höhe der Einbauöffnung

zu. Kleben Sie das Dichtungsband nun nach Abbildung E auf die äussere Kante des Gehäuses. Das Band wird auf der Seite ohne Scharniere befestigt.

6. Heben Sie nun das vorbereitete Gerät an und setzen Sie es vorsichtig in die Einbauöffnung

7. Richten Sie das Gerät anhand der Seite mit dem Trimmdichtung

so aus, daß kein Luftspalt mehr zwischen Trimmdichtung

und Einbauschrank zu sehen ist.

8. Nun schieben Sie das Gerät so zurecht, daß die Vorderkante der unteren Gerätefüsse

auf der Kante des Einbauschrankes aufsitzt. (Abbildung F) Schrauben Sie jetzt die Füsse mit den beiliegenden Schrauben

am Boden der Einbauöffnung fest.

9. Nach Abbildung G können Sie nun die obere Befestigungsschiene mit den beiliegenden

an der Oberseite der Einbauöffnung befestigen.

10. Als nächstes schrauben Sie die beiden Führungen

mit je einer Schraube

auf die Vorderkante der Gerätetür wie in Abbildung H dargestellt.

11. Schieben Sie die Schleppschiene

12. Markieren Sie an der Vorderkante der Einbautür in Höhe der Führungen

einen Abstand von 20mm von der Vorderkante auf der Einbautür. Öffnen Sie jetzt die Gerätetür in einem Winkel von 90°.DE -14-

13. Legen Sie die Schleppschiene

an die Markierung auf der Einbautür an und schrauben Sie die Schleppschiene

mit den beiliegenden Schrauben

an der Einbautür fest.

14. Schliessen Sie nun die Gerätetür. Prüfen Sie das korekte, vollständige Anliegen der

Gerätetürdichtung auf dem Gerätegehäuse. Schliesst die Gerätetürdichtung nicht ordentlich ab, so kann es zu Funktionsstörungen kommen.

15. Sie können durch justieren der Führung

den Abstand zwischen Gerätetür und Gehäuse anpassen. Lösen Sie dazu die Befestigungschraube der Führung und justieren sie die Lage der Führungen (Abbildung H).DE -15-

Abb. J Abb. K Wechsel des Türanschlags

1. Öffnen Sie die Gerätetür

2. Demontieren Sie nun das obere Scharnier der Gerätetür

und nehmen Sie die Gerätetür nach oben weg. Legen Sie die Tür zur Seite (Abbildung K).

3. Schrauben Sie den oberen Scharnierzapfen

ab und schrauben Sie ihn auf der gegenüberliegenden Seite in das obere Scharnier

4. Nehmen Sie den unteren Scharnierzapfen

aus dem Gerätefuß und stecken Sie ihn auf der gegenüberliegenden Seite in den Gerätefuß ein (Abbildung Kb).

5. Verschliessen Sie die Schraubenöffnung des oberen Scharniers mit den beiliegenden

6. Setzen Sie nun die Gerätetür

auf den unteren Scharnierzapfen

auf und stecken Sie das obere Scharnier

in die Bohrung auf der Oberseite der Tür. Jetzt können Sie das obere Scharnier

wieder am Gerätegehäuse festschrauben.DE -18- Entsorgung des Gerätes Altgeräte dürfen nicht in den Hausmüll! Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet. Recycling Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt: Außenverpackung aus Pappe Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS) Folien und Beutel aus Polyäthylen (PE) Spannbänder aus Polypropylen (PP). Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine Reparatur-Annahmestelle gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt. Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich. Konformitätserklärung Wir erklären, dass unsere Produkte die geltenden europäischen Richtlinien, Entscheidungen und Regularien sowie die in den referenzierten Standards gelisteten Anforderungen erfüllen.EN - 19 - Index
