GEBRUIKSAANWIJZING VEKF4015 VESTEL

Veiligheidsmaatregelen 61
Aanbevelingen 61
Inschakelen van het Apparaat. 62

BEDIENEN VAN HET APPARAAT. 63

Instellen van de thermostat 63
Accessoires 64

"Deur open"-indicator (voor koelkasten met enkele deur met
diepvriescompartment) 64

VOEDSEL IN HET APPARAAT PLAATSEN 64

Koelingscompartment 66
Ontdooien van het diepvriescompartment; 66
Vervangen van de lamp 67

TRANSPORT EN WIJZIGING VAN DE INSTALLATIEPOSITIE...67

VOORDAT U EEN BEROEP DOET OP DE KLANTENSERVICE.68

Tips om energie te besparen. 69

DE ONDERDELEN VAN HET APPARAAT EN DE

COMPARTIMENTEN 70

Product deel lijst 71
Productfiche 71

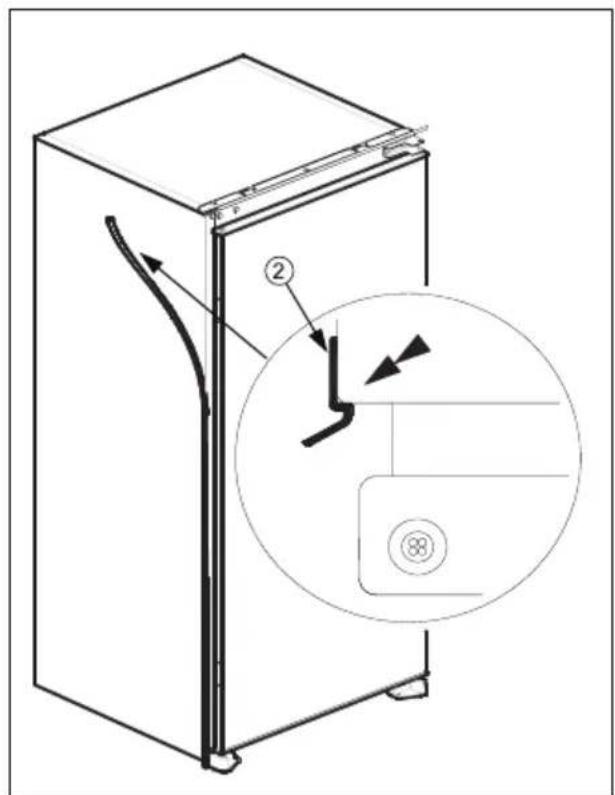

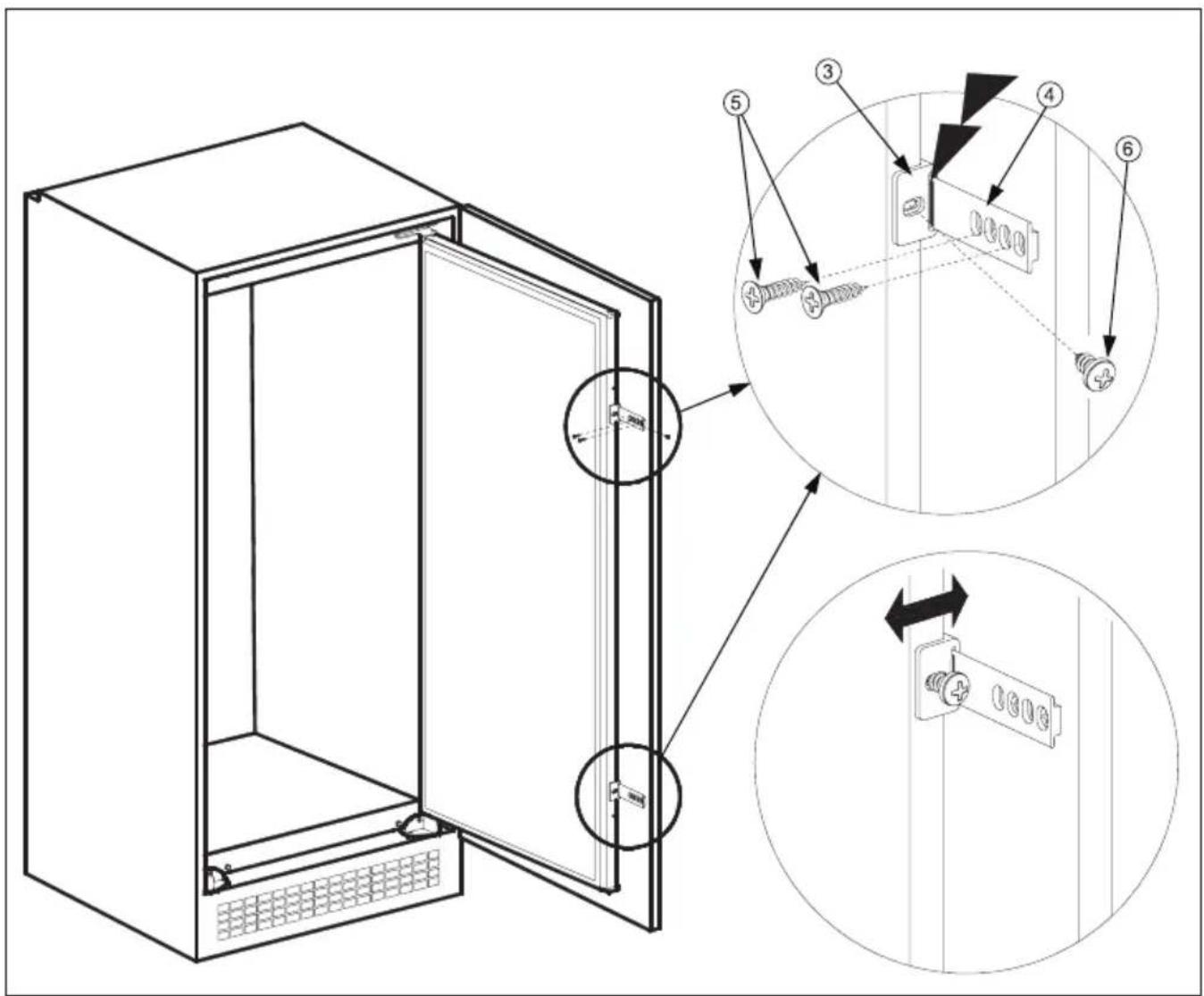

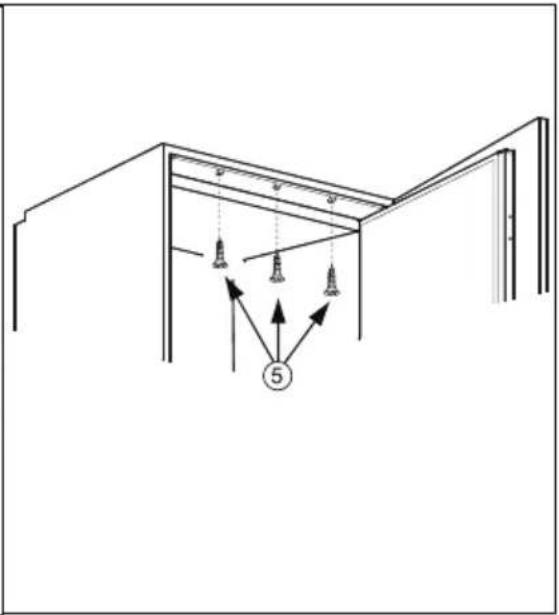

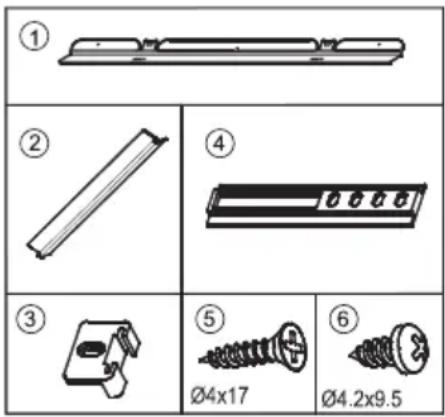

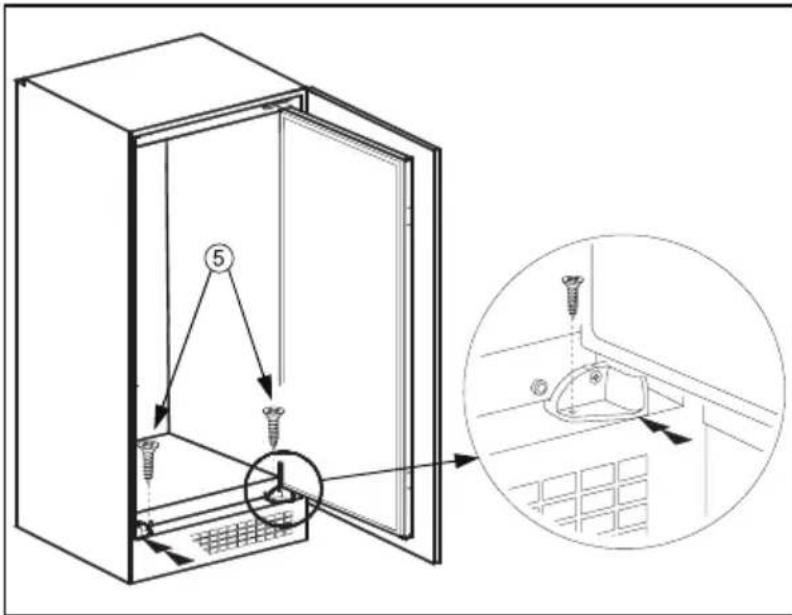

Installatie instructies sleepdeurmontage 72

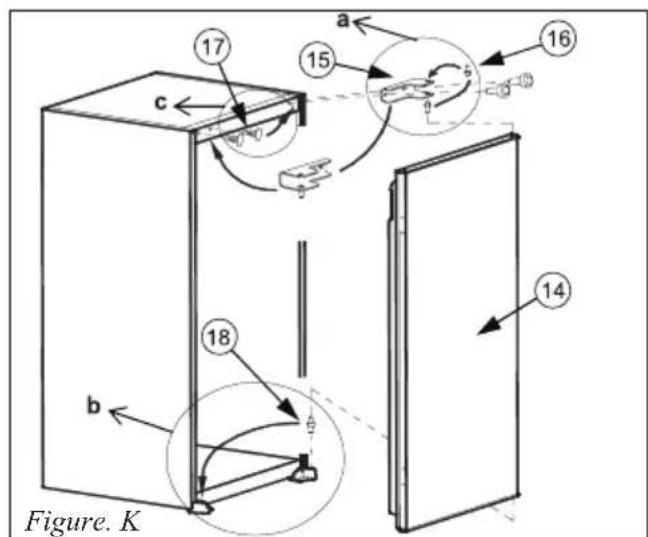

Wijziging openingszijde apparatusatdeur 75

Deze gebruiksaanwijzing heeft betrekking op verschillende modellen. Daarom können er verschillen voorkomen.

VOORDAT U HET APPARAAT GAAT GEBRUIKEN

WAARSCHUWING: Houd de ventilatieopeningen, in de apparaat behuizing of de ingebouwde structuur, vrij van belemmeringen.

WAARSCHUWING: Gebruik geen mechanische apparaten of andere middelen om het ontdooiprocesse te versnellen behalte de middelen aanbevolen door de fabrikant.

WAARSCHUWING: Gebruik geen elektrische apparaten in de etenswaren opslagcompartimenten van het apparaat.

Tenzij deze apparaten worden aanbevolen door de fabrikant.

WAARSCHUWING: Beschadig het koelmiddelcircuit Niet.

WAARSCHUWING: Als het toestel Niet stabel staat, kan dit probleemveroorzaken. Om dit te vermijden, moet u het toestel vastmaken in overeenstemming met de instructies.

• Dit model bevat R600a - zie hiervoor het naamplaatje in de koelkast - (het koelmiddel isobuthaan), aardgas dat zeer milieuuvriendelijk is, maar ook ontvlambaar. Bij het vervoer en het installereren van het apparaat要去 er goed op worden gelet dat de componenten van het koelcircuit Niet beschadigd raken. In het geval van beschadiging要去 men open vuur of ontstekingsbronnen vermijden en de ruimte waar het apparaat staat een,aantal minuten goed ventileren.
• Bewaar geen explosieve stoffen zoals aerosol kannen met een ontvlambaar drijfgas in dit apparaat.

• Dit apparaat is enkel bedoeld voor huishoudelijk of gelijkaardig gebruik, zoals;

• Personeelskeukens in winkels, kantoren of andere workomgevingen

• Boerderijen en bij klanten in hotels, motels en andere residentie omgevingen
• Bed & breakfast omgevingen;

• Catering en gelijkaardige nicht-detailhandel toepassingen

• Als de stekker Niet overeenstemt met het stopcontact,要去 het worden verrangen door de fabrikant,ং onderhoudsdienst of dergelijk gekwalificeerde Personen om ieder risico uit te sluiten.

• Dit apparaat is nicht bestemd voor gebruik door Personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale möglichkheden, of Personen met een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan van of instructies hebben ontvangen met betrekking tot het gebruik van het apparaat door een persoon die instaat voor hun veriligheid. Kinderen要去en onder toezicht staan om zeker teলen dat ze Niet spelten met dit apparaat.

• Een special geaarde stekker werk aangesloten op het netsnoor van uw koelkast. Deze stekker要去 worden gezruikt met een special geaarde aansluiting van 16 ampère. Als er geen dergelijk eansluiting aanwezig is bij u.thuis,要去 u ze lately installeren door een erkende elektricien.
• Dit apparaat mag worden gebruikt door kinderen vanaf 8aar oud en personen met een verminderd fysiek, gevoelsmatig of mental vermogen of een gebrek aan ervaring en kennis als ze onder toezicht staan van of instructies hebben gekregen met betrekking tot het gebruik van het apparaat en ze de potentièle gezaren begrijpen. Kinderen mogen het apparaat Niet als spelgoed gebruiken. Kinderen mogen het apparaat Niet reinigen of aan onderhoud onderwerpen zonder toezicht.
• Als het netsnoer beschadigd is,要去 het worden verrangen door de fabrikant,ং onderhoudsdienst of dergelijk gekwalific personen om ieder risico uit te sluiten.

Veiligheidsmaatregelen

• Let op: Zorg ervoor dat de ventilatieopeningen in de ombouw van het apparaat of de constructie waarin het apparaat worden ingebouwd Niet afgedekt worden.

• Gebruik geen mechanische apparatuur of andere kunstmatige middelen om het proces van ontdooien te versnellen.

• Gebruik geen elektrische apparatuur in het koel- en het vriezercompartment van het apparaat.

• Als dit apparaat een oude koelkast met een slot verrangt, verwijder het slot dan of breek het open als veiligheidsmaatregel, zodate spelende kinderen zichzelf nicht konnen opsluiten.

• Oude koelkasten en vriezers bevatten isolatiegassen en koelmiddelen die op de juiste wijze要去en worden afgevoerd. Laat de verwijdering van uw oude apparaat over aan deplaatselijke afvalverwijderingsdienst en neem contact op met deplaatselijke overheid of uw leverancier wanner u vragen heeft. Let er goed op dat het koelbuizenwerk Niet beschadigd raakt voordat het apparaat worden opgehaald door de juiste afvalverwijderingsdienst.

Belangrijk:

Lees deze gebruiksaanwijzing voordat u het apparaat installeert en inschakelt. De fabrikant is Niet aansprakelijk voor een onjuiste installmentie en onjuist gebruik (zie gebruiksaanwijzing).

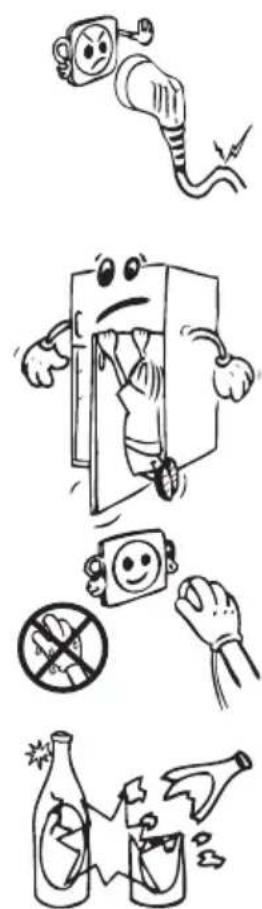

Aanbevelingen

• Gebruik geen meervoudige stekker of verlengsnoer.

Voer geen stekker in het stopcontact waarvan de kabel beschadigd of versleten is.

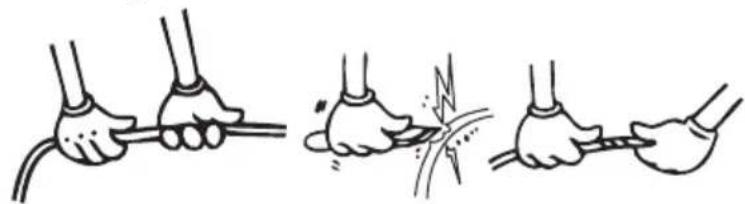

• U mag nicht aan het snoer trekken en u mag het ook nicht buigen of beschadigen.

• Dit product werd ontworpen voor gebruik door volwassenen; maar geen kinderen met het apparaat spelelen en hun lichaam slingeren door aan de deur te hangen.

U mag nooit de stekker verwijderen met natte handen om elektrische schokken te vermijden!

• Plaats nooit zuurhoudende dranken in glazen flessen en blikjes in het vriesvak van uw koelkast. De flessen blikjes konnen barsten.

• Voor uw veiligheid mag u nooit explosief en ontvlambaar materiaal in de koelkast plaatsen. Plaats dranken met een hoog alcoholgehalte in het koelvak van het apparaat met hun dappen stevig gesloten en in verticale positie.

• Vermijd ieder manueel contact wanner u het ij's verwijdert uit het vriesvak; het ij's kan namelijk branden en/of snijden.

• Raak de bevroren etenswaren nooit aan met blote handen! U mag geen ijscreme of ijsblokjes eten onmiddelijk nadat u ze uit de diepvriezer hebt (gehaald!

• U mag nooit etenswaren die reeds werden ontdood opnieuw invriezen. Het kan een gevaar inhouden voor uw gezondheid omdat het problemen kan veroorzaken zoals voedselvergiftiging.
• Deksel de koelkast en/of bovenzijde van de koelkast nooit af met een doek, tafelkleed, etc. Dit zal de prestatie van de koelkast negatif beinvloeden.
  Zorg ervoor dat de accessoires in het apparaat veilig vastzitten om schade te vermiijden tijdens de verplaatsing.

Inschakelen van het Apparaat

• Wacht na installmentie ten minste 3=uur voordat u het apparaat inschakelt. Het koelcircuit要去 zich eerst stabilisieren alvorens het apparaat efficien t kan werken.
• Maak voor ingebruikname het apparaat schoon; vooral het interieur. (Zie Schoonmaken en Onderhoud).
• Het installereren en elektrisch aansluiten要去 worden uitgevoerd door een gekwalificeerd technicus, in overeenstemming met de installmentevoorschriften en deplaatselijke reguleringen.

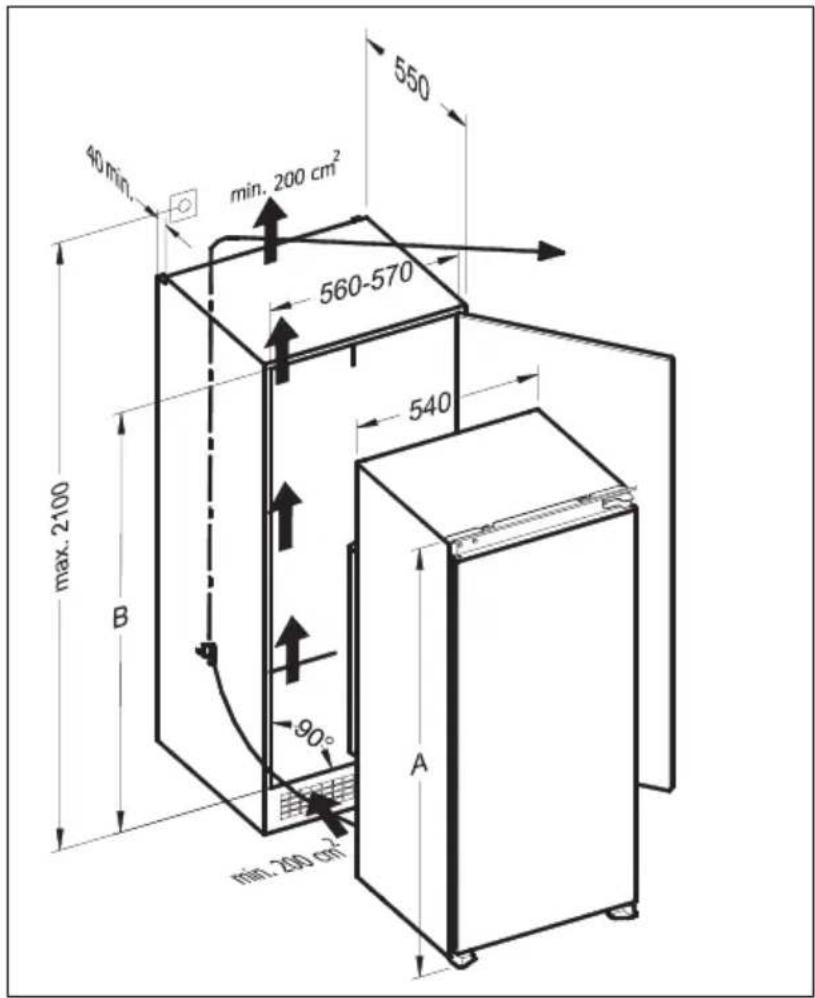

• Hoe het apparaat in het keukenmeubel moet worden geplaatst staat beschreiben in het Installatie Voorschrift.
• Het apparaat moet worden aangesloten op een deugdelijk geinstalleerd geaarde wandcontactdoos. Het voltage (AC)要去 overeenkommen met het op het typeplaatje van het apparaat genoemde voltage. Het typeplaatje bevindt zich op de linker zijwand van het apparaat.
• Er kan spreake zichn van een vreemd luchtje als u het apparaat de eerste keer inschakelt. Dit verdwijnt als het apparaat.gaat koelen.
• Om te vermijden dat de condensator (het zwarte component me vinnen op dechterzijde) in aanraking zou komen met de mud要去 u de plastic afstandsgeleider gebruiken om het apparaat 90^ op zichplaats te draaien.
• Om een vlotte en trillingvrije bediening van uw koelkast te garanderen要去en de instelbare voorste voetjes op de geschikte hoogte worden ingesteld en onderling gebalanceerd. U(Inturt dit garanderen door de instelbare voetjes met de wijzers (of gegen de wijzers) van de klok te d moet worden uitgevoerd voor u etenswaren in de koelkastplaatst.
• Voor u uw koelkast in gebruik neemt, moet u alle onderdelen afnemen met warm water waar u een theelepel soda aan toevoegt. Daarna要去 u ze afspoelen met schoon water en afdrogen. Aan het einde van dit schoonmaakproces brengt u alle onderdelen opnieuw aan.

De fabrikant is nicht verantwoordelijk voor schade die ontstaan is door een ontbrekende aarding van de elektrische installmentie.

BEDIENEN VAN HET APPARAAT

Instellen van de thermostat

• De diepvries- en koelkastthermostaten regeler de temperatuur in de respectieve compartmenten automatisch. Hoe meer u de knop maar rechts draait (van stand 1aar stand 5), hoe lager de temperaturen in het apparaat.
  In de stand" is dethermostat uitgeschakeld en wordt er nicht gekoeld.
• Om voedingswaren korteijd te bewaren in het diepvriescompartment,zet u de knop tussen de laagste en de middelste stand (1-3).
• Om voedingswaren langeijd te bewaren in het diepvriescompartment, draait u de knop in middelste stand (3-4).
• Opmerking: de omgevingstemperatuur, de temperatuur van pas in het apparaat gelegde voedingswaren en de freiagentie waarmee de deur van het apparaat worden geopend, hebben een invloed op de temperatuur in de koelkast en de diepvries. Wijzig de temperatuurinstelling indien nodig.
• Wanner u het apparaat de eerste keer inschakelt, zou u het gedurende 24 uu rumin要去en latent werken zonder dat er iota in zit en zonder de deur te openen. Als u hem onmiddelijk moet gebruiken, tracht hem dan nicht te vol te steken.
• Als het apparaat worden uitgeschakeld of losgekoppeld van het stroomnet, moet u minstens 5 minuten wachten alvorens het apparaat wee in te schakelen, om schade aan de compressor te voorkomen.
• KOELKASTEN (met 4 sterren); De diepvries van de koelkast haalt temperaturen van -18^ en lager.

Accessoires

"Deur open"-indicator (voor koelkasten met enkele deur met diepvriescompartment)

• De "Deur open"-indicator op de grundelschuif geeft aan of de deur al dan nicht correct gesloten is.
• Als de rode indicator zichtaar is, is de deur nog open.
• Als de rode indicator Niet zichtaar is, is de deur correct gesloten.
  Denk eraan dat de diepvriesdeur alkijd goed gesloten moet worden gehonden. Dat voorkomt dat de voedingswaren in de diepvries zouden ontdooien, dat er te dikke ijslagen+kennen worden gevormd in de diepvries en dat er energia worden verspild.

VOEDSEL IN HET APPARAAT PLAATSEN

Koelkastcompartment

Het koelkastkompartiment worden gebrukt om verse voedingswaren enkeleragen te bewaren.

• Zorg ervoor dat de voedingswaren Niet in contact komen met dechterwand van het koelkastcompartment. Laat wat ruimte rondon de voedingswaren om een goede luchtcirculatie möglich te makeen.
• Plaats nooit hete voedingswaren of dampende vloeistoffen in de koelkast.
• Plaats de voedingswaren in gesloten containers of ingepakt in de koelkast.
• Plaats nooit vloeistoffen in onafgedichte recipiën in de koelkast, om te voorkomen dat het te vochtig worden of dat er ijs worden gevormd in de koelkast.
• Het is raadzaam alle ingepakte vleeswaren op het glazen blad net boven het groentevak te leggen, waar de lucht kouder is.
• Fruit en groenten mogen onverpakt in het groentevak worden gelegd.
• Open de deur van de koelkast Niet te vaak en LAST de deur nooit te lang openstaan, om te voorkomen dat er koude lucht ontsnapt.

Het diepvriescompartment worden gebruikt voor het invriezen van verse voedingswaren, voor het bewaren van aangekocht diepgevroyen voedingswaren gedurende deperiode die wordt aangegeven op de verpakking, en voor het makeen van ijsblokjes.

• Voor het invriezen van verse voedingswaren; verpak verse voedingswaren in luchtdichte en Niet-lekkende verpakkingen. Ideaal zich speciale diepvrieszakken, aluminiumfolie (dikke folie, twee keer omwikkelen als u twijfelt over de dikte), polyethyleen zakken en plastic recipienten.
• Zorg ervoor dat de in te vriezen verse voedingswaren nicht in contactkommen met reeds ingevroren voedingswaren.
• Schrijf steeds de datum en de inhoud op de verpakking en bewaar ingevroren voedingswaren nooit longer dan de erop vermelde bewaardatum.

In geval van een stroomonderbreking of een storing, za het diepvries- compartment een voldoende lage temperatuur handhaven voor het bewaren van de voedingswaren. Tracht echter te vermijden dat de diepvriesdeur in dergelijkke geallen worden geopend, om te voorkomen dat de temperatuur in het compartment te vlug stijgt.

• De maximale hoeveelheid verse voedingswaren die binnen 24 uur in de diepvries können worden gestoken, staat aangegeven op het typeplaatje (zie Vriescapaciteit).

• Plaats nooit warme voedingswaren in het diepvriescompartment.

• Aankopen enbewaren van diepgevroen voedingswaren; ga na of de verpakking Niet beschadigd is.

• De bewaartijd en de aanbevolen temperatuur voor de diepgevroren voedingswaren staat vermeld op de verpakking. Volg de instructies van de fabrikant voor bewaring en gebruik. Als er geen informatie op de verpakking staat, mag het product nicht longer dan 3 maanden in de diepvries worden bewaard.

• Plaats diepgevroren voedingswaren zo vlug möglichk na aankoop in het diepvriescompartment.

• Eenmaal de voedingswaren ontdooid, mogen ze Niet opnieuw worden ingevrøren; Zo要去 zo vlug möglichk worden bereid om te worden opgegeten of om opnieuw te worden ingevrøren.

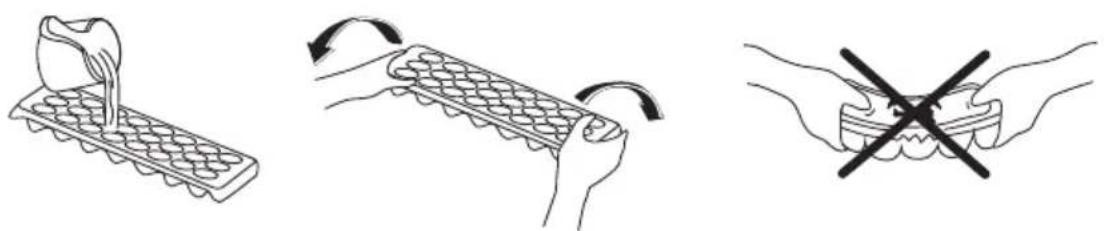

• Voor het makes van ijsblokjes vult u het ijsbakje met water enplaatst u het in het diepvriescompartment. Zodra het water volledig in ijs is veranderd, kut u de blokjes enuit verwijderen door met het bakje te draaien, zoals hieronder worden geillustreerd.

REINIGING EN ONDERHOUD

Haal eerst de stekker uit het stopcontact voordat u het apparaat gaat reinigen.

Reinig het apparaat Niet door hierin water te gieten.

• Het koelingskompartiment moet periodiek worden gereinigd met een soda-oplossing in lauw water.

• Reinig de accessoires afzonderlijk met zeep en water. Reinig zi niet in de wasmachine.

• Gebruik geen schuurmiddelen, (af)wasmiddelen of zeep. Spoel na het wassen af met schoon water en maak alles zorgvuldig schoon. Als u klaar bent met schoonmaken, steek de stekker dan weer in het stopcontact met droge handen.

Ontdooien

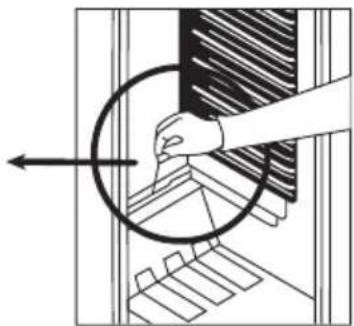

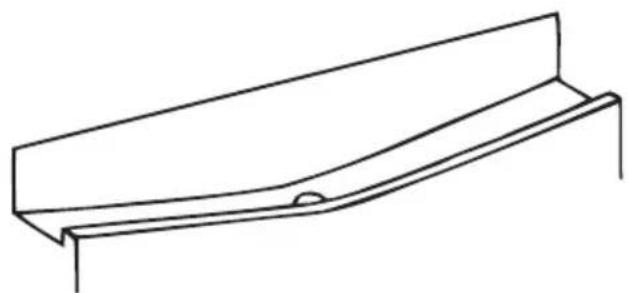

Koelingscompartment

• Ontdooling vindt automatisch plaats tijdens de werking van de koelkast; het dooiwater wordt opgevangen in het verdampingsbakje en het water wordt automatisch verdampt.
• Het verdampingsbakje en de dooiwaterafvoeropening要去en regelmatig worden gereinigd met de dooiwaterafvoerstop om te voorkomen dat het water blijft staan op de bodem van de koelkast inplaats van maar buiten te stromen.
  U kunt ook een Vi glas water in de afvoeropening gieten om ze langs binnen te reinigen.

Ontdooien van het diepvriescompartment;

WAARSCHUWING: tenzij aanbevolen door de fabrikant mag u nooit scherpe metalen werktuigen gebruiken voor每次都 taak, aangezien die de koelkring zouden+kennen beschadigen.

Naeenzekere tijd zalerijs worden gezvormd op bepaaldeplaatsen in het diepvrieskompartiment. Het in het diepvrieskompartiment gezvormde ijts要去 regelmatig worden verwijderd (gebruik de plastic schraper indien beschikbaar).

Een volledige ontdooing isoodzakelijk wonneer de ijslaageer dan 3 - 5mm dik is,om de doeltreffendheid van de diepvries te handhaven.

• Zet dethermostat de dag voordat u de diepvries wilt ontdooien in de stand "5" om de voedingswaren volledig in te vriezen.
• Tijdens het ontdooien要去en bevoren voedingswaren in verschillende lagen papier worden gewikkeld en op een koudeplaats worden bewaard.

De onvermijdelijke temperatuurstijging za hun bewaartijd verkorten. Zorg er dan ook voor dat deze voedingswaren binnen een relatief korte vrij worden geconsumeerd.

Zet dethermostaatknop in de stand en schakel het apparaatuit.
- Laat de deur open om het ontdoolingsproces te versnellen. Verwijder het dooiwater uithet compartment.
- Reinig de binnenkant van de diepvries met de hand met laww water en een beetje detergent. Gebruik nooit schuurmiddelen of bijtende reinigingsmiddelen.
- Veeg de binnenkant van het apparaat droog, steek de stekker in het stopcontact en draai de thermostaatknop in de stand "5". Draai de thermostaat na 24aar opnieuw in de gewenste stand.

Vervangen van de lamp

Vervangen van het lampje van het koelkastkompartment:

1. Trek de stekker uit het stopcontact.
2. Druk op de haakjes aan weerszijden van het lampafdekkapje en verwijder het afdekkampje.
3. Vervang de lamp door een neue van ten hoogste 15 W.
4. Breng het lampafdekkapje waar aan, wacht 5 minuten en stek de stekker opnieuw in het stopcontact.

Vervangen van ledverlichting

Indien uw koelkast voorzien is van ledverlichting dient u contact op te nemen met de helpdesk. Deze mag namelijkuitsuitend worden verrangen door erkend personeel.

DEEL 5. TRANSPORT EN WIJZIGING VAN DE INSTALLATIEPOSITIE

Transport En Wijziging Van De Installatiepositie

• Gebruik, indien möglichk, de oorspronkelijke verpakkingen en piepschuim.
• Gebruikijdens transport een brede band of een sterk touw. Houd u aan de voorschriften die staan vermeld op de geribbelde doos.El envoltorio original y la espuma de poliestireno pueda cubirse se si asi se deseaa.
• Vór transport of voordat u de oude installmenteposition verandert, moet u alle bewegende onderdelen (d.w.z. planken, groentelade...) verwijderen of met tape vastmaken om te voorkomen dat deze gaan schudden.

DEEL 6. VOORDAT U EEN BEROEP DOET OP DE KLANTENSERVICE

Als uw koelkast Niet goed werkt, dan is dit möglich te wijten aan een Klein probleem. Controller eerst de volgende punten voordat u met een elektricien contact opneemt. Dat bespaart uijd en geld.

Wat moet ik doe n als de koelkast nicht werkt?

Controller of ;

• De stroom nicht uitgevallen is;
• De hoofdschakelaar ingeschakeld is;
• Dethermostat niet in de stand" staat;
• De wandcontactdoos OK is; dit contrôleert u door waarop een ander apparaat aan te sluiten waarvan u weet dat het goed werkt;

Wat要去ikdoenalsdekoelkastnietnarrhorenfunctioneert?

Controller of ;

• Het apparaat Niet overladen is met producten;
• De deuren perfect geslotenঃn;
  Ergenstofisopdecondensor;
  Er aan de�始terzijde genoeg ruimte is;

Als het apparaat veel lawaai maakt ;

Het koelgas dat in de koelkast circuleert produceert soms lawaai (borrelend geluid), ook wanneer de compressor Niet actief is. U hoeft zich hierover geen zorgen te make, dit is heel normalaal. Als u een ander geluid hoort, controlleren dan of:

• het apparaat horizontaal staat.
• het apparaat Niet met iets contact maakt aan dechterzijde.
• objecten op het apparaat trillen.

Als er water aanwezig is in het onderste gedeelte van de koelkast ;

Controller dan of;

De afvoeropening voor het dooiwater Niet verstopt is (gebruik de ontdooi-aftapplug om de afvoeropening te reinigen).

Als u koelkast onvoldoende afkoelt;

Uw koelkast is ontworpen om te werken bij kamertemperatuur intervallen vermeld in de normen, op basis van de klimaatklasse vermeld in de informatietabel. We raden af uw koelkast te gebruiken buiten de vermelde temperatuurwaarden met betrekking tot de efficientie van de koeling.

Klimaatklasse	Omgevingstemperatuur °C
T	Tussen 16 en 43 °C
ST	Tussen 16 en 38 °C
N	Tussen 16 en 32 °C
SN	Tussen 10 en 32 °C

• Dit apparaat is ontworpen voor gebruik bij een omgevingstemperatuur binnen een bereik van 16^ - 32^ .

Aanbevelingen

• Om de ruimte te vergroten en het uiterlijk te verbeteren, is de "koelsectie" van de koelkasten binnen in dechterwand van het koelvak geplaatst. Wanner het apparaat in werkig is, is deze wand bedekt met vorst of waterdruppels, wanneer de compressor werkt. Maak u geen zorgen. Dit is volledig normalaal. Het apparaat要去 enkel ontdooid worden als een te dikke ijslaag gezormd worden op de wand.
• Als u het toestel gedurende een langeperiode Niet gebruikt (bijvoorbeeld tijdens devakantiemaaanden). Schakel dethermostaat op **. Ontdooi en reinig de koelkast met dedeur open om schimmel en onaangename geuren te vermijden.

Tips om energie te besparen

1. Installer het toestel in een koele, goed geventileerde kamer, maar Niet in direct zonlicht en Niet in de buurt van een warmtebron (radiator, fornuis, etc...). In dit geval要去 u een isolerende staat installeren.
2. Laat warme etenswaren en dranken afkoelen buiten het toestel.
3. Als u etenswaren wilt ontdooien, moet u ze in het koelkast compartmenteplaaten. De lage temperatuur van de bevroren etenswaren helpt het koelkast compartment afkoelen wonneer dit ontdooit. Dit helpt u dus energia te besparen. Als de bevroren etenswaren buiten de koelkast worden geplaatst,veroorzaakt dit energieverspilling.
4. Als u drank en soep in de koelkast plaatst, moet u ze afdekken. Zo Niet, verhoegt de vochtigheid in het toestel. Ditverooraakt een langere werkingsduur. Het afdekken van drank en soep helpt ook geurtjes en smaak beter te bewaren.
5. Wanner u etenswaren en drank in de koelkastplaatst, moet u de deur zo kort möglich openen.
6. Houd de deksels van compartmenten met een verschillende temperatuur afgesloten. (groentevak, koeler, etc...).
7. De pakking van de deur moet schoon en flexibelঃn. Vervang de pakkingen indien ze slijtage vertonen.

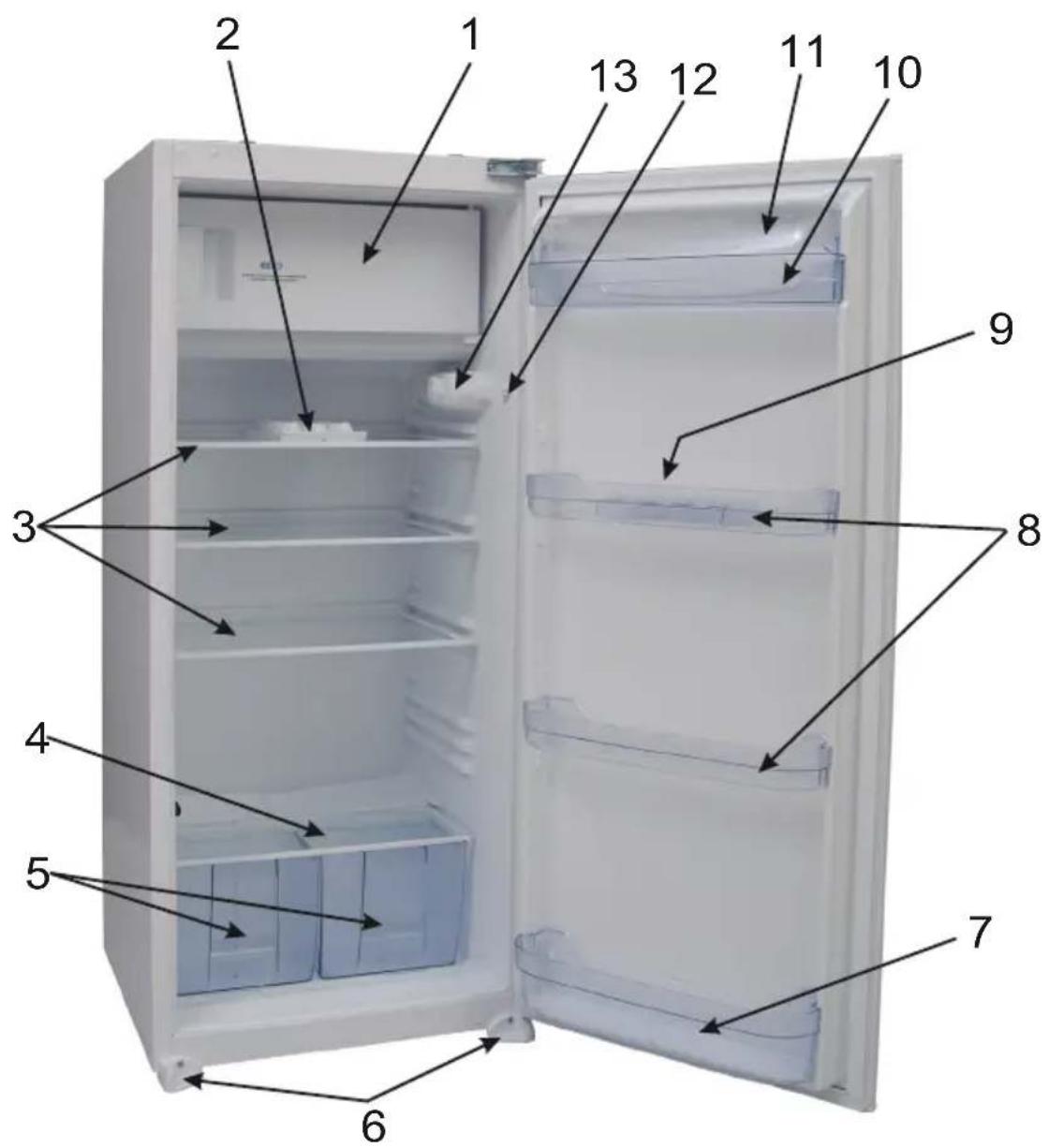

DEEL 7. DE ONDERDELEN VAN HET APPARAAT EN DE COMPARTIMENTEN

Deze presentaie is alleen bedoeld als informatie over de onderdelen van het apparaat. Onderdelen kannen afhankelijk van het toestelmodel varieren.

1) DIEPVRIESCOMPARTIMENT
2) IJSLADE
3) KOELKASTLEGVLAK
4) GROENTEVAKLEGVLAK (VEILIGHEIDSGLAS)
5) GROENTEVAK
6) VOETJES

Merk / Product type	VESTEL
	Vriesvak-Koelkast
Koelkast lade 4
Groentenlade 2
Deurschappen 5
Ijslade 1
Eierrekje	1
Gebruikers Handleiding Ja
Garantie Documenten Ja

Productfiche

Merk / Produkt type		VESTEL
		Vriesvak-Koelkast
Mod el		VEKF4015
Energie classe A+
Jaarlij ks energia everbruik * kWh / Jaar	209
Totaal bru tovolume	Liter	195
Totaal nettovolume	Liter	192
Die pvriezer nettovolume	Liter	17
Koe lkast nettovolume	Liter	175
Ster klasserin g		*** *
emperatuur verhoging stijd	Min.	664
Vriesvermogen	kg / 24h	2
Klim aatklass**		N (16°C - 32°C)
Spanning en freiuentie	V / Hz	220-240V / 50Hz
Afmetingen (B x D x H)	mm	1225x 540 x 545

Installatie instructies sleepdeurmontage

! Lees voor u met de installmentie begint zorgvuldig deze installmentie instructies.

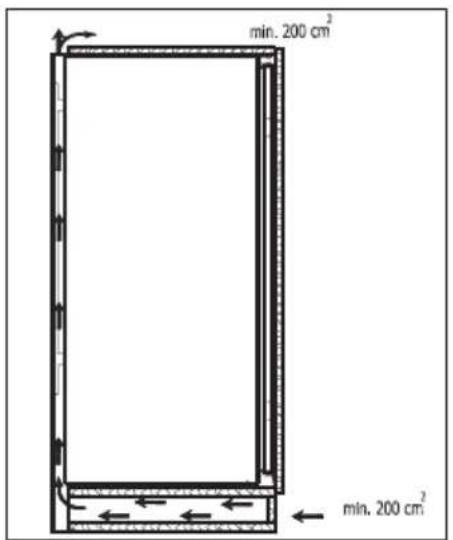

! Plaats de koelkast alleen in een stabiel keulenmeubel met voldoende ventilatievoorzieningen. (fig.B en fig.C)
! Wijzig indienoodzakelijk de draairichting van de deur volgens de instructies.

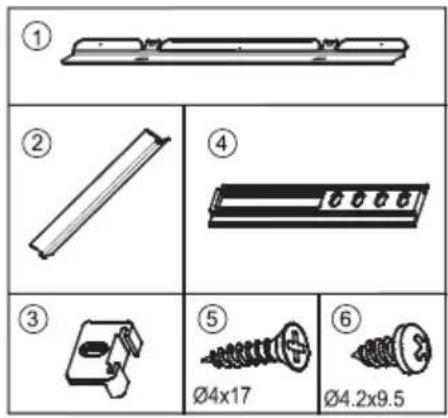

1. Fig.A toont alle benodigde bevestigingsmaterialen.
2. Afdeklijst plaatsen en vastschroeven met schroeven6 (fig.D).

Figure. A

1. De aansluitkabel tot in de buurt van de wandcontactdoos leiden zodat de koelkast / vrieskast eenvoudig kan worden aangesloten na het inbouwen. (fig.B - fig.C)

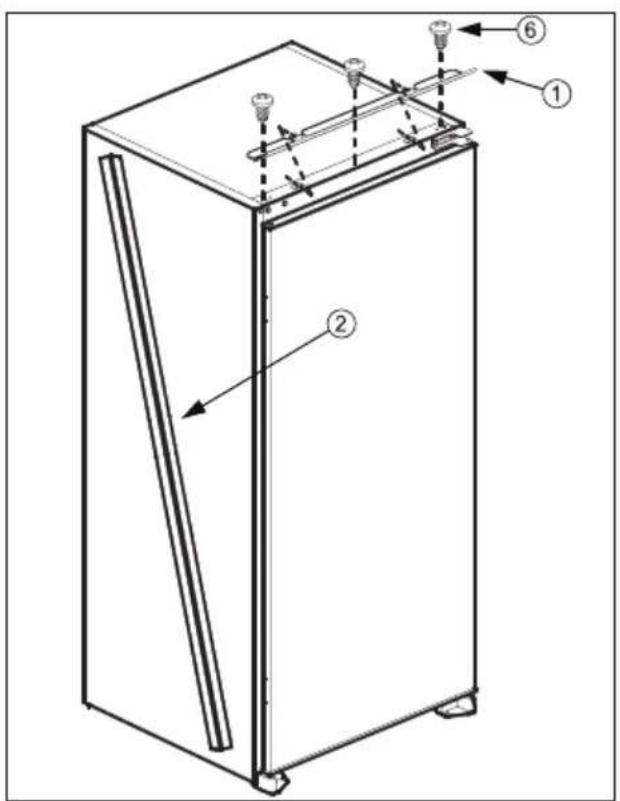

2. Afdekstrip² vastplakken op de zichwand van de body van de koelkast (aan de openingszijde). (fig.D en E)
3. Schuif de koelkast in het keulenmeubel.
4. Duw de koelkast aan de openingszijde gegen de zijwand van het keukenmeubel en zorg ervoor dat afdekstrip² de kier:tussen de koelkast / vrieskast en het keukenmeubel geheel aflsuit.
5. Plaats de koelkast zo diep in het keukenmeubel dat de voetjes van de koelkast gewiek komen met de voorkant van het keukenmeubel. (fig.F)
6. Schroef de voetjes vast aan het keulenmeubel met schroeven (fig.F)
7. Schroef afdeklijst vast aan het keukenmeubel met schroeven5. (fig.G)
8. Schroef glijders³ vast aan koelkast/vrieskast met schroeven⁶. (fig.H)
9. Open de deur van koelkast 90^ .
10. Schuif geleidingsrails⁴ tot de marketing in de glijders³. (fig.H)
11. schroef de geleidingsrails⁴ vast aan de keukenmeubel- deur met schroeven⁵. (fig.H)
12. Zorg er voor dat bij een gesloten apparaatdeur, de openingszijde van de meubeldeur 1-2mm vrij blijft van het keukenmeubel. Dit kan gerealiseerd worden door het verstellen van de glijders³. (fig.H).

Een goed sluitende apparaatdeur is een voorwaarde voor een goede werkig van de koelkast.

Figure. A

Figure. C

Figure. B

Figure. D

Figure. E

Figure. F

Figure. G

Figure. H

Wijziging openingszijde apparaatdeur

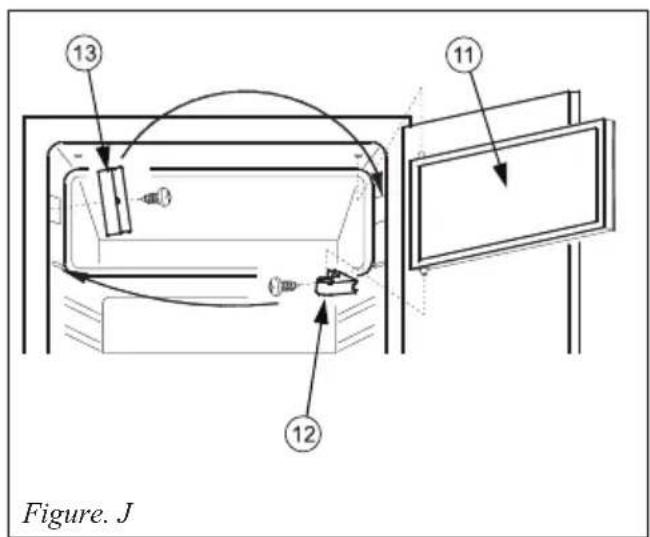

1. Open apparaatdeur¹⁴ en vriesvakdeur¹¹. (fig.J)
2. Demonteer vriesvakdeur¹ door het losschroeven van het vriesvakdeurscharnier¹² (fig.J)
3. Demonteer vriesvakdeursluiting⁵ en monteer deze op de gegenoverliggende zijde. (fig.J)
4. Steek de bovenste scharnierpin van vriesvakdeur in het hiervoord bestemde gaatje in de koelkastwand en de onderste scharnierpen in het vriesvakdeurscharnier2 en schroef vriesvakdeurscharnier12 vast. (fig.J)
5. Demonteer bovenste deurscharnier ^15 (fig.K)
6. Schroef pen bovenste deurscharnier¹⁶ los en schroef.Deze stevig vast aan tegenoverliggende zichde in het bovenste deurscharnier¹⁵. (fig.K.a)
7. Plaats pen onderste deurscharnier¹⁸ aan de andere zichde. (fig.K.b)
8. Plaats afdekopjes¹⁷ aan de andere zichde. (fig.K.c)
9. Plaats apparaatdeur¹⁴ op pen onderste deurscharnier¹⁸ en steek pen bovenste deurscharnier¹⁶ in het scharniergaatje in de apparaatdeur¹⁴ en schroefervolgens bovenste deur-scharnier¹⁵ stevig vast.(fig.K)

EG-conformiteitsverklaring

We verklaren dat once producten voldoen aan de van toepassing zichnde Europese richtlijnen, besluten en voorschriften in de normen waarnaar worden verwezen.

Het apparaat dat u hebt gekocht ward ontworpen voor gebruik bij u.thuis en mag uitsluitend bij u.thuis en voor de bepaalde doeleinden worden gezruikt. Het is nicht geschikt voor commercieel of algemeen gebruik.

De bedieningsinstructies zijn van toepassing op verschillende modellen. U kunt verschillen opmerken lussen deze instructies en uw model.

Afvoeren van uw oude apparaat

Dit symbolism op het product Niet mag worden behandeld als huishoudelijk afval. Inplaats waarvan要去 het worden gebracht maar het geschikte verzamelpunt voor de recyclage van elektrische en elektronische apparatuur. Door de correcte afvalverwerking van dit product helpt u mee aan de voorkoming van potentièle negatieve gevolgen voor het milieu en de menselijk gezondheid, die wel zouden konnen ontstaan door foulieve afvalverwerking van dit product. Voor meer informatie over de recycling van

dit product, kurz u contact opnemen met uwplaatselijk stadskantoor, de afvalservice voor huishoudelijk afval of de winkel waar u dit product hebt aangeschaft.

52227060
