Antigua - Pfanne Cola - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG Antigua Cola

Vor Installation, Gebrauch und Wartung muss diese Anleitung aufmerksam durchgeleen werden.

Das Handbuch ist wesentlicher Bestandteil des Geräts.

Die Firma COLA garantiert ihre Produkte gemäß den derzeit geltenden Bestimmungen mit Ausnahme der Verschleibeile.

Für die Garantiebedingungen wenden Sie sichitte an den Importeur oder an den autorisierten Vertreter, der die obligatorische Garantielaufzeit auf ausschließlich eigene Verantwortung verlangern kann.

Die Garantie des Produkts erlischt im Fall von Störungen, eines Defekten oder Unfälle, die auf die Missachtung der in dieser Anleitung enthaltenen Anleitungen zurückzuführen sind.

ES 91-111

TÜV Rheinland Energie und Umwelt GmbH
Am Grauen Stein
D-51105 Köln
NB 2456
K15152015Z1

8 Prestazione dichiarata / Declared performance / Performance declare / Erklare Leistungen / Prestaciones declaradas

Specifica tecnia armonizzataHarmonized technical specificationSpécifications techniques harmonisesesHarmonisierte technische SpezifikationEspecficación技术水平 Especficación armonizada	EN 14785:2006
Caratteristica EssenzialiEssential characteristicsCaracteristiques essentiellesWesentliche MerkmaleCharacteristicas esenciales	PrestazionePerformancePerformanceLeistungenPrestación
Reazione al fuco / Reaction to fire / Résistance au feu / Feuerbestständigkeit / Resistencia al fuego : A1
Distanza da materiali combustibiliDistance to combustible materialsDistance de sécurité aux materiaux combustiblesAbstand von brennbarem MaterialDistancia de mat. combustible	Minime distance / Minimum distances / Distance minimumMindestabstand / Distancia minima [mm] :posteriori / rear / amérique Rückseite / revès = 200lats / sideres / côté / Seite / lado = 300frontale / front / avant / Vorderesse / fremte = 1500soffutto / ceiling / plafond / Decke / techo = 1000pavimento / floor / sol / Boden / fondo = 0
Rischio di fuoriuscita di braci incandescenti / Risk of burning fuel falling outRisque de fuite de combustibile / Gefahr Brennstoffaustritt / Riesgo de pérdida de combustible			Conforme / CompliantConforme / konform / Conforme
Emissione di prodotti della combustioneEmission of combustion productsÉmission des produits de combustionEmission von VerbrennungssproduktenEmissiones de produits de combustión		Alta potenza termica nominaleNominal heat output/Puis.nomNennleistung / Potenza nominal	Alta potenza termica ridottaReduced output/Puisance rédd.Red Leistung/Potenza reducida
	CONOXOGCPM	0,02 % - 210,8 mg/Nm3115,9 mg/Nm314,9 mg/Nm39,9 mg/Nm3	0,02 % - 210,2 mg/Nm397,7 mg/Nm38,6 mg/Nm3/ mg/Nm3
Temperatura superficiela / Surface temp. / Temp.de surface/ Oberflächentemperatur/Temp.superficial			Conforme / CompliantConforme / konform / Conforme
Sicurezza eletrica / Electrical safety / Sécurité électrique / Elektrische Sicherheit / Segundad'électrica			Conforme / CompliantConforme / konform / Conforme
Pulibilità / Cleanability/ Facilité d'accès et nettoyage/Zugänglichkeit und Reinigung / Accesibilitad y limpieza			Conforme / CompliantConforme / konform / Conforme
Pressione massima di esercizio / Max operating pressure / Pression maximale de serviceMaximaler Betriebsdruck / Presión Tmaxima de trabajo			- bar
Temperatura fumi a potenza termica nominale / Flue gas temperature at nominal heat outputTemp.des funée à la puissance nominale/Rauchgastemperatur Nennleistung /Temp.de humos a Pot.nominal			173,4 °C
Resistenza meccanica (per所提供are un camino-canna fumaria)/Mechanical resistance(to carry a chimney/flue) /Résistance mécanique (pour soutenir la cheminée) / MechanischeFestigkeit (um den Kamin zu tragen) / Resistencia meçancia (de soporte de la chimenea)		NPD (Nessuna Prestazione Determinata /NoPerformance Determined / Aucune performance déterminée)Keine Leistung festgestellt / Prestación no determinada )
Prestazioni termiche / Thermal performance / Performance thermiqueThermische Leistungen / Prestaciones tímeicas		Alta potenza termica nominaleNominal heat output/PuisancenonNomneistung / Potenza nominal	Alta potenza termica ridottaReduced output/Puisance rédd.Red Leistung/Potenza reducida
Potenza introdotta/ Heat input/ Puis.introduite/Eingeführt Leistung / Pot.introducidaPotenza nominale/ Nominal heat output / Puis. nominale/ Nennleistung / Pot. nominalPot. resa in ambiente / Room heating output / Puissance rendue à l'airbivalentUmgebung geleiferte.Leist. / Potencia suminis entornoPotenza ceduta all'accua / Water heating output / Puissance rendue à l'eauDem Wasser geleiferte Leist/ Potencia cerrida al agua		9,15 kW8,27 kW8,27 kW-	2,7 kW2,58 kW2,58 kW-
Rendimento / Efficiency / Rendiment / Wirkungsgrad / Rendimiento		90,42 %	95,66 %

Die Leistung des Produktes gemäß den Punktten 1 und 2 entspricht der erklarten Leistung nach Punkt 8.

Die vorliegende Leistungserklung wird unter ausschließlich Verantwortung des Herstellers erlassen, siehe Punkt 4.

Unterzeichnet im Namen und im Auftrag des Herstellers von:

Ort und Datum der Ausstellung / Lugar y fecha de expedicion

28/01/2015 ARCOLE-VERONA-ITALY

Nicola MICHELETTI

(Posizione in azienda-Clarification position-Position en entreprise

Position in Unternehmen-Posicion en entreprise

Procuratore - Attomey - Procureur - Rechtsanwalt - Procurador

Firma / Signature / Signature / Unterschrift / Firma

COLAs.r.l.-Viale del Lavoro 79-37040 Arcole (VR) Italy- Tel. [phone]

Cod. Fisc. - PIVA e Iscr. Reg. Impr. 02990180230 - Capitale Sociale Euro 52.000.00 i.v. R.E.A. VR-301021 - Socio Unico

Fax Amministrazione 045.6100317 - Fax Commerciale 045.7639032 - Fax Assisenza 045.7639030 - Fax Logistica 045.6144048

emai:[e-mail]-on line:www.coiastyle.com

KONFORMITÄTS ERKLÄRUNG

Emesso da - Issued by - Emise par - Herausgegeben von - Emitido por

Geratotyp und Verwendung

Appareil de chauffage domestique alimenté au pellet de bois, sans production d'eau chaude. Mit Holzpellets befeuertes Wärmegerät für den Wohnbereich, ohne Wasser.

Name und Anschrift des Herstellers

Die harmonisierten Normen oder technischen Spezifikationen (Bezeichnungen), die in Übereinstimmung mit den Regeln der eigenen Ingenieurpraxis in Sicherheitsfragen in Kraft in der EWG angewandt wurden, sind:

Standards oder andere normative Dokumente

EN60335-1 EN60335-2-102 EN62233

EN 61000-3-2 EN 61000-3-3

EN 55014-1 EN 55014-2

EN 50581:2012

Informazioni marcatura CE - CE marking information - Informations de marquage

Kennzeichnung Informationen - Información Marcaje

Vedi allegato - See enclosure - Voir l'annexe -

Siehe Anhang - Ver anexo

Leistungserklarung gemäß der Verordnung (EG) n^ 305/2011

As Hersteler und / oder genehmigter Vertreiter in der EWG, man erklart unter der eigenen Verantwortung, dass das Gerät die grundlegenden Anforderungen der Richtlinien oben angegeben entspricht.

Ort und Datum - Lugar y fecha :

INFORMATIONEN ZUR CE-KENNZEICHNUNG

INFORMATION SOBRE MARCADO CE

COLA

CE

TUV Rheiland Energie und Umwelt GmbH

NB 2456 - Report n° K15152015Z1

DoP_LA12F00Y

EN 14785:2006

Tipologia di apparecchio e usoType of equipment and useType d'apparèil et de l'utilisationGerätotyp und die VerwendungTipode di dispositivo y el uso	Appareccchio per il riscaldamento domestico,enza acqua, alimentato a pellet di legno.Residential space heating appliance without water fired by wood pellets. Appareel de chauffage domestique alimenté au pellet de bois, sans production d'eau chaude.Mit Holzpellets befeu verte Wärmeerzeuger für den Wohnbereich ohne Wärmwasserbereitung.Aparato para callefacción domestica, alimentado con pellets de madera, ain produzione de agua caliente.
Marchio commercialeTrademark / Marque de commerce / Marke / Marca	COLA
Modellomodel / Modèle / Model / Modelo	ANTIGUA - LA12F00Y
Combustibile **Fuel / Carburant / Brennstoff / Combustible	Pellet di LegnoWood pellet / Granules de bois / Holzpellet / Pellets de maderaUNI EN17225-2 classe A1
Distanza minima da materiali infiammabiliDistance to combustibile materialis / Distance de sécurité aux matériaux combustiblesAbstand von brennarem Material / Distancia de mat. Combustible	mm	posteroire / rear / amire Rückseite / revès = 200 lati / sideres / coté / Sette / lado = 300 frontale / front / avant / Vordersette / frente = 1500 pavimento / floor / sol / Boden / fondo = 0
Potenza termica introddotta*Heat input/ Puis introduite/ Engelhurt Leistung / Pot introducida	kW	9,15 - 2,7
Potenza termica nominale*Nominal heat output / Puis. nominale/ Nennleistung / Pot. Nominal	kW	8,27 - 2,58
Potenza termica all'acqua*/ Water heating outputPausissance rendue à/eau/Dem Wasser géliferte Leist./Potenza cédita al agua	kW	-
Potenza termica all'aria * / Room heating outputPausissance rendue à l'ambient/Umgebung géliferteLeist./Potenza sumin entorno	kW	-
Rendimento termico*Efficiency / Rendiment / Wirkungsgrad / Rendimento	%	90,42 - 95,66
Consumo orario*Fuel consumption / Consummation horarie / Stundl. Verbrauch / Consumo horario	kg/h	1,94 - 0,57
Emissione CO al 13%O2* Emission CO / Emission CO / CO Emission / Emissiones de CO	%mg/m3	0,02 - 0,02210,8 - 210,2
Emissione CnHm al 13% O2* Emission CnHm / Emissions CnHm / CnHm Emission / Emission CnHm	mg/m3	14,9 - 8,6
Emissione NOx al 13% O2* Emission NOx / Emissions NOx / NOx Emission / Emissiones de NOx	mg/m3	115,9 - 97,7
Emissione polveri PP al 13% O2* Emission dust PP / Emissions de poussières PP / Staubemission PP / Emissiones de polvo PP	mg/m3	9,9 - /
Emissione particolato totale PPBT al 13% O2*/ Total dust emissionTotale émissions particules / Insgesamt Staubemission / Total émissiones particules	mg/m3	16,16 - /
Pressione max aqua di eserizio / Max working pressurePressione max eau d'utilisation / Max Betriebsdruck / Presión maximala funicornamento	bar	-
Capacità acqua termocamera / Heating chambrécapacityCapacità chambré comb./ Fassungsvermogen Wamekammer/Capacidad cármara tírmica	I	-
Capacità serbatolio pellet / Pellet stove capacityCapacité du réservoir à granules / Behalternhalt / Capacidad del deposito	kg	18
Perdite di carico lato acqua ΔT 10K / Water resistancePerte de charge sur le coté / Druckabfall auf der Wasserseite / Pérdia dearga en lado del agua	mbar	-
Perdite di carico lato acqua ΔT 20K / Water resistancePerte de charge sur le coté / Druckabfall auf der Wasserseite / Pérdia dearga en lado del agua	mbar	-
Temperatura uscota fumi **Fume outlet temperature / Température de fumée / Abgastemperatur / Temperatura salute humos	°C	173,4 - 80,2
Portata dei fumiFlue gas flow / Débit gaz de combustion / Abgasmassenstrom / Caudal de humos	g/s	5,5 - 2,2
Tiraggio canna fumaria min-maxDraught min.-max / Tirage fumée min-max / Minderzug min-max / Tiro min - max	Pa mbar	10 - 140,10 - 0,14
Diametro tubo aspirazione aria combumente / Combustione Air inlet pipeTuyau d'admission d'air combustion / Verbrennungsluftrohr / Tmanquera para admissión de aire	mm	50
Diametro tubo scario fumiFume outlet pipe / Tuyau d'évacuation des fumées / Rauchabzugsrohr / Tubo de salda de humos	mm	80
Alimentazione eletricaÉlectrical power / Alimentazione electrique / Elektrische Versorgung / Alimentación electrónica		230V - 50Hz - 2A
Assorbimento eletricoRated input power / Consommation electrique / Stromaufnahme / Consumo eletrico	W	Accensione / Start / Allumage / Zündung / Ignicón : 420P nom : 120
Dimensioni d'ingombro H x L x PDimensions / Dimensions / Abmessungen / Medidas	mm	1003 x 516 x 510
Peso a vuotoWeight / Poids / Behalterinhalt / Peso	kg	115

• A potenza nominale e ridotta / Nominal output and Reduced output
  *A' Puissance nominale et de faible puissance / Nennwert - Reduzierter wert / a Potencia nominalie reducida
  11 I consummo di combustibile pue variate dal tipo pellet di legna utilizzato / Fuel consumption can vary according to the type of wood pellet used
  La consommation peut varier selon le type de granules de bois utilise / Der Kraftstoffverbrauch kann durch die Art des verwendeten Holzpellet varieren
  11] I conso m de combustible puee varar segun el tipo de pellets de madera aplicada

COLA

1 AVVERTENZE GENERALI

1. ALLGEMEINE HINWEISE

1.1.Vorwort
1.2. Nachschlagen im Handbuch
1.3. Sicherheitsvorschriften
1.4. Technische Beschreibung
1.5. Brennstoff und zulässiger Gebrauch
1.6.Zubehör
1.7. Bezugsnormen
1.8. Typenschild
1.9. Außerbetriebsetzung des Ofens
1.10. Anleitungen für die Anforderung von Kundendiensteingriffen und Ersatzteilbestellungen

2. TRANSPORT UND INSTALLATION

2.1. Verpackung, Handhabung, Versand und Transport
2.2. Aufstellungssort, Aufstellung und Brandschutz
2.3. Lufteinlass
2.4. Abgasführung

2.4.1. Installationsarten

2.5. Positionskontrolle von Brenntopf und Abweiser
2.6. Elektrischer Anschluss
2.7.Elektroschaltplan
2.8. Notfallmaßnahmen

3. SICHERHEITSRELEVANTE HINWEISE UND VORRICHTUNGEN

3.1. Sicherheitsabstand von entflammbaren Materialien
3.2. Sicherheitsvorrichtung Abgasführung
3.3. Uberdruckventil in der Brennkammer
3.4. Uberhitzung - Sicherheitsthermostat Temperatur Pelletsbehälter
3.5. Flammenrückschlagschutz im Pelletzuführungskanal
3.6. Überstromsicherung
3.7. Schutz bei Stromausfall
3.8. Defekt des Abgasventilators

4. GEBRAUCH DES OFENS

4.1.Vorwort
4.2. Beschreibung des Bedienpanels
4.3. Einsatzlen

4.3.1. Kontrolle vor Inbetriebnahme
4.3.2. Zündvorgang

4.4. Betriebsphase
4.5. Ausschalten
4.6. Menu

4.6.1 Menu 01-Lufter regeln
4.6.2 Menu 02-Uhr einstellen
4.6.3 Menu 03 - Uhrenthermostat einstellen
4.6.4 Menu 04 - Sprache wahlen
4.6.5 Menu 05 - Standbybetrieb
4.6.6 Menu 06 - Modus Summer
4.6.7 Menu 07 - Erste Pelletfällung
4.6.8 Menu 08-Betriebszustand des Ofens
4.6.9 Menu 09 - Techniker Einstellungen
4.6.10 Menu 10 - Installationseinstellugen
4.6.11 Menu 10 - ECObetrieb

4.7 Fernbedienung
4.7.1 Batterie wechseln
4.8 Thermostat - Externer Uhrenthermostat
4.9 Außerbetriebnahme (Ende der Heizperiode).

5 REINIGUNG DES OFENS

5.1 Reinigung des Brenntopfes
5.2 Reinigung des Aschenbehtalters
5.3 Reinigung des Glases und der Luftschlitze
5.3 Reinigung des Saugzuggebläses und der Brennkammer
5.4 Reinigung des Luftmassenmessers
5.5 Reinigung der Keramikteile (Keramikofenmodelle)
5.6 Reinigung des Rauchrohrs - Schornsteinrohrs

6 WARTUNG

6.1 Vorwort
6.2 Ausbau der verkleidung
6.3 Innere Ofenkomponenten
6.4 Elektrische Bauteile

7 FEHLERSUCHE

7.1 Verwaltung der Alarmeldungen

8 MENUS

INSTALLATIONSSEINSTELLUNGEN

1 ALLGEMEINE HINWEISE

1.1 Vorwort

Verehrter Kunde,

Wir danken Ohnen für das Vertrauen, das Sie uns mit dem Kauf these Geräts entgegengebracht haben.itte lessen und befolgen Sie diese Installations-, Gebrauchs- und Wartungsanleitung, um die Produkteigenschaften optimal nutzen zu konnen.

Alle Unterlagen im Zusammenhang mit Zertifizierungen oder Erklärungen, insbesondere die Konformitäts- und die Leistungserklärung, können von der Website der jeweiligen Handelsmarke heruntergeladen werden.

1.2 Nachschlagen im Handbuch

Der Hersteller besteht sich vor, die technischen Merkmale und das Design der Produkte jederzeit und ohne Vorankündigung zuändern.

Installation, Bedienung und Wartung des Ofens müssen den in thisem Handbuch enthaltenen Vorschriften sowie den europäischen, nationalen, regionalen und communalen Gesetzen und Normen entsprechen.

Alle Abbildungen, Maße, Übersichtszeichnungen sowie ähnliche sonstigen Angaben in dieser Druckschrift dieren nur zur Veranschaulichung und sind nicht verbindlich.

These Betriebsanleitung ist ein wesentlicher Bestandteil des Produkts; sie muss immer beim Gerät bleiben und thisem bei Verkauf, Übereignung oder Standortverlegung folgen, damit jederzeit darin nachgeschlagen werden kann. Bei Verlust oder Beschädigung ist beim Vertragskundendienst eine Kopie anzufordern, damit das Gerät stets mit einer Betriebsanleitung ausgestellt ist.

Dieses Symbol weist auf eine wichtige Mitteilung hin, die besondere Aufmerksamkeit erfordert, Denn die Nichtbeachtung der Angaben kann ernsthafte Sach- und Personenschäden zur Folge haben

Angaben, die besondere Aufmerksamkeit erfordern, sind „fett gedruckt".

1.3 Sicherheitsvorschriften.

• Vor Installation, Benutzung oder Wartung des Pelletofens die Bedienungs- und Wartungsanleitung lessen.
  Die Installation, den elektrischen Anschluss, die Abnahme und Wartung nur von autorisiertem Fachpersonal ausführten halten.
  Den Ofen über ein inspizierbares Endstück an ein vorschrifsmäßiges Schornsteinrohr anschlieben; der Anschluss mehrerer Geräte ist nur zulässig, wenn er von den örtlichen Bestimmungen vorgesehen ist und vom Schornsteinfeger genehmigt wurde.
• Den Ofen über ein Rohr bzw. einen Außenlufteinlass an den Saugzug anschließen.
• Den Ofen an eine vorschrifsmäßige Steckdose mit Spannungswerten 230 V - 50 Hz anschließen.
  Die elektrische Anlage und die Steckdosen mnen fur die maximale Stromaufnahme des Gerats geeignet sein, die auf dem Etikett und im vorliegenden Handbuch angegeben ist.
  Vor jeder Wartung den Stecker aus dem Ofenziehen und nur am kaltem Ofen Eingriffe vornehmen.
  Keine entflammbaren Flüssigkeiten oder Substanzen verwenden, um den Ofen anzuzünden bzw. die Flamme wieder anzufachen: Bei eingeschalteten Ofen erfolgt das Anzünden der Pellets automatisch.
• Der Pelletofenarf ausschlieBlich mit Pellets beschicht werden, die die in dieser Anleitung beschrieben Eigenschaften aufweisen.
• Der Ofenarf nicht zur Mullverbrennung verwendet werden.
  Die Ein- und Auslassöffnungen für die Verbrennungsluft auf keine Fall schlieben oder verdecken.
• Während des Ofenbetriebs ist der Umgang mit leicht entflammbaren oder explosiven Stoffen in der Nähe des Ofens untersagt.
  Das Schutzgitter des Pelletsbehalters und im Allgemeinen die Sicherheitseinrichtungen nicht entfernen oder verändern.
• Der Ofenarf nicht mit offener Feuerraumtur und/oder mit beschadigter oder zerbrochener Glasscheibe betriebenen werden.
  Während des Betriebs heizt die von der Pelletverbrennung erzeugte intensive Wärme die Außenflächen des Ofens stark auf. Dies gilt entsprechenden für die Feuerraumtur, den Griff und das Rauchrohr. Vermeiden Sie dazu jeder Berührung mit diesen Teilen ohne entsprechende Schutzausrüstung
  Bewahren Sie nicht hitzefeste und/oder entflammbare Gegenstände in ausreichendem Sicherheitsabstand zum Ofen auf.
• Den Brenntopf bei jedem Anzünden bzw. Nachfüllen von Pellets reinigen.
  Das Rauchrohr und die Zugstabilisatoren in der Brennkammer regelmäßig von einem Fachmann reinigen halten.
• Wahlend des Zündvorgangs und/oder beim normalen Betrieb die Bildung von Rauch und unverbrannten Stoffen vermeiden, die übermäßige Ansammlung von unverbrannten Pellets im Brenntopf muss vor dem erneuten Einsatzen von Hand beseitigt werden.
• Weisen Sie Kinder und Besucher auf die oben beschriebenen Gefahrenhin.
• Bei Betriebsstörungen darf der Ofen erst nach Behebung der Problemursache wieder angezündet werden.
• Jegliche Änderung und/oder jegliches nicht zulässige Auswechseln mit nicht Original-Ersatzteilen des Ofens ist eine Gefahr für die Benutzer und enthebt den Hersteller von jeder Haftpflicht und strafrechtlichen Verantwortungen.
  -AusschlieBlich die vom Hersteller empfohlenen Ersatzteile benutzen.

Der Hersteller haftet nicht für Störungen, Schäden oder Unfälle, die auf die Missachtung bzw. Nichteinhaltung der Hinweise in der Betriebsanleitung zurückzuführn sind.

1.4 Technische Beschreibung

Der PelletofenarfasschliechtmitPelletsbeschichtwerdenundverbreitetene gesunde,sichereWärmeim Raum.SeineautomatischenRegelsystemesorgenfuroneoptimaleWärmeleistungundenevollständige Verbrennung.DievorhandenenSicherheitssystemegewährleisten einen fur dieOfenkomponentenund den BenutzersicherenBetrieb.

Das vorschäftsmäßig installierte Gerät Funktioniert unter jeder klimatischen Bedingung; bei kritischen Witterungsverhältnissen (starker Wind, Frost usw.) konnen allerdings die Sicherheitssysteme ausgelöst werden, die den Ofen ausschalten.

Der Ofen Mod. ANTIGUA mit Nennleistung 8,27 kW garantiert ein max. beheizbares Volumen von 236 m3 bei einem Energieverbrauchskennwert des Gebäudes von 35W/m3; dieser Wert variiert in Abhängigkeit von den Faktoren Isolierung, Typ und Klimazone, die wichtige Variablen für die korrekte Wahl des Geräts darstellen.

Technische Daten sind in der Tabelle auf Seite 8 zu verweisen.

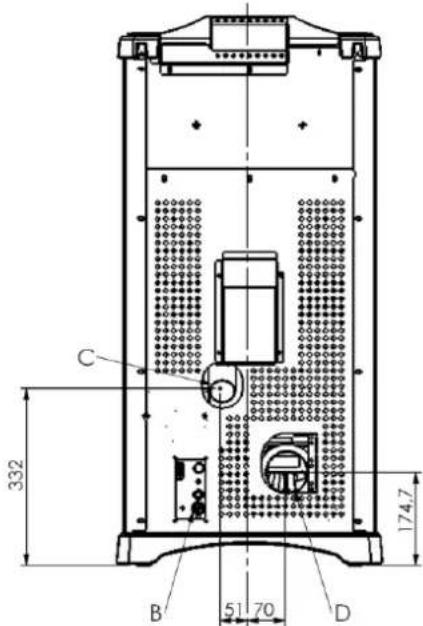

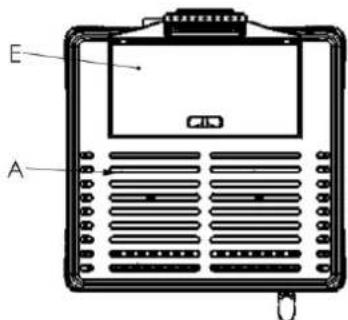

Zeichenerklarung:

A - Luftgitter
B-Netzkabelanschluss
C - Verbrennungsluftansaugung Durchm. 50 mm
D - Anschluss Rauchabzugsrohr Durchm. 80 mm
E - Tur des Pelletsbehälters

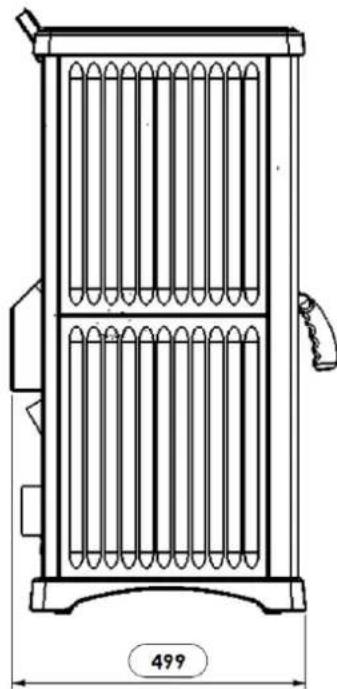

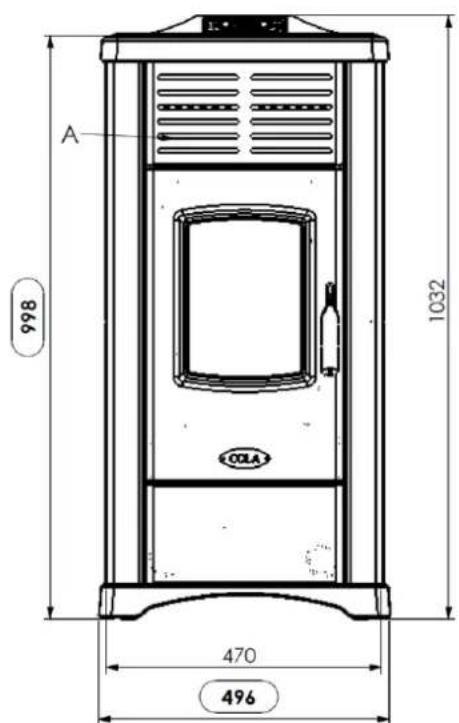

Abmessungen Pelletofen ANTIGUA

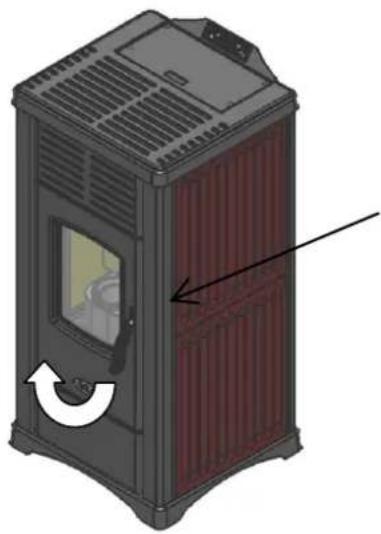

Um den Turgriff zu öffnen, un aus und haben Sie die kalten Herd

1.5 Brennstoff und zulässiger Gebrauch

Die Pelletöfen Funktionieren ausschließlich mit Pellets (Presslingen) aus verschiedenen Holzarten, die die Vorschriften der Normen DIN Plus 51731 oder UNI CEN/TS 14961 oder Ö-Norm M 7135 erfüllen, bzw. folgende Eigenschaften aufweisen:

Heizwert	min. 4.8 kWh/kg (4180 kcal/kg)
Dichte	680-720 kg/m3
Feuchigkeit	max. 10% des Gewichts
Durchmesser:	6 ±0.5 mm
Anteil Asche	max. 1.5% des Gewichts
Länge:	min. 6 mm - max. 30 mm
Zusammensetzung:	100% unbehandeltes Restholz aus der Holzindustrie oder aus Recycling ohne Zugabe von Bindestoffen und ohne Rinde gemäß den geltenden Vorschriften
Verpackung	in Beuteln aus Ökomaterial bzw. biologisch abbaubarem Material oder Papier

Der Pelletbehalter befindet sich im hinteren Bereich des Ofens. Die Tur befindet sich im oberen Teil und die Pelletbeschreibung erfolgt von Hand nur bei ausgeschalteten Ofen, darauf darauf aufchten, dass der Behälter nicht überläuft. Bei Verwendung von Pellets mit anderen Eigenschaften als vom Techniker bei der ersten Inbetriebnahme getestet, müssen die Parameter der Pelletbeschreibung des Ofens neu eingestellt werden. Dieser Eingriff ist von der Garantie ausgeschlossen.

Die Pellets müssen an einem trockenen, vor Feuchtigkeit geschützten Ort gelagert werden.
- Um einen regulären und effektiven Betrieb sicherzustellen, können die Pellets oder andere Brennstoffe nicht von Hand in den Brenntopf gefällt werden.
- Den Pelletsbehälter nicht mit ungeeigneten Brennstoffen fällen.
- Keine Fremdkörper in den Pelletsbehälter einführen, z.B. Verpackungen, Schachteln, Beutel, Metall, usw.
- Durch die Verwendung minderwertiger und ungeeigneter Pellets wird das Gerät beschädigt und der Betrieb beeinträchtigt. In diesen Fall verfällt jeder Garantieanspruch und die Haftung des Herstellers wird ausgeschlossen.

1.6 Zubehör

Der Lieferumfang umfasst:

Installations-, Gebrauchs- und Wartungsanleitung;

Schlüssel zum Öffnen - Schlieben der Feuerraumtur;

Fernbedierung.

1.7 Bezugsnormen

Norm UNI 10683:2012

Norm EN 14785:2006

Norm EN 60335-1:

Norm EN 60335-2-102:

Norm EN 55014-1:

Installationsanforderungen der mit Holz oder anderen biologischen Festbrennstoffen betriebenen Wärmeerzeuger;

Anforderungen an Auslegung, Herstellung, Ausführung, Sicherheit und Leistungsvermögen, Anleitung und Kennzeichnung zusammen mit zugehörigen Prüfverfahren für die Typprüfung von Raumheizern für Holzpellets;

Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke – Teil 1;
Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke – Teil 2;
Elektromagnetische Verträglichkeit – Anforderungen an Haushaltsgeräte, Elektrowerkzeuge und ähnliche Elektrogeräte – Teil 1: Storaussendung;

Norm EN 55014-2:

Elektromagnetische Verträglichkeit - Anforderungen an Haushaltsgeräte, Elektrowerkzeuge und ähnliche Elektrogeräte - Teil 2: Störfestigkeit - Produktfamiliennorm;

Norm EN 61000-3-2:

Grenzwerte für Oberschwingungsströme (Geräte-Eingangsstrom ≤16 A je Leiter);

Norm EN 61000-3-3 : Begrenzung von Spannungsschwankungen und Flicker in Niederspannungs-Versorgungsnetzen für Geräte mit einem Bemessungsstrom ≤ 16 A je Leiter;

Norm EN 62233:

Verfahren zur Messung der elektromagnetischen Felder von Haushaltsgeräten und ähnlichen Elektrogeräten in Bezug auf die menschliche Exposition.

Normen DIN plus 51731 - UNI CEN/TS 14961 - Ö-Norm M 7135: Normen über die Spezifikation und Klassifizierung von Pellets.

1.8 Typenschild

Das Typenschild ist innen an der Tuf des Pelletbehalters oder an der Ofenrückwand angebracht. Darauf sind alle Kenndaten des Ofens angegeben, einschließlich der Daten des Herstellers, der Seriennummer, der CE-Kennzeichnung, des Prüflabors und der Nummer der Leistungserklarung.

1.9 Außerbetriebsetzung des Ofens

Wird der Ofen definitiv außer Betrieb genommen, muss er vom Stromnetz getrennt, und die Pellets aus dem Behälter entleert werden. Für die Entsorgung muss der Ofen in einer robusten Verpackung verschlossen und nach Absprache mit den zuständigen Stellen den geltenden gesetzlichen Bestimmungen entsprechend entsorgt, bzw. bei Kauf eines neuen, gleichartigen Geräts an den Handler zurückgegeben werden werden.

Das Symbol der durchgekreuzten Mülltonne auf dem Etikett des Geräts bedeutet, dass das Produkt am Ende seiner Nutzungsdauer von anderen Abfallen getrennt gesammelt werden muss.

1.10 Anleitungen für Eingriffsanforderungen und Ersatzteilbestellungen

Zur Anforderung eines Eingriffs und/oder für Ersatzteilbestellungen wenden Sie sichitte an ihren Handler, den Gebietimporteur oder an den nachstgelegen den Vertragskundendienst und geben Sie die folgenden Daten an: Ofenmodell, Seriennummer, Kaufdatum, Ersatzteilliste und Informationen über die festgestelltten Fehlfunktionen oder Betriebsstorungen.

• Alle Eingriffe an den Komponenten müssen von autorisiertem und/oder qualifiziertem Personal ausgeführten werden.
• Vor jedem Eingriff am Ofen ist immer die Stromversorgung zu unterbrechen. Der Ofen muss kalt sein.
  -AusschlieBlich Original-Ersatzteile benutzen.

2 TRANSPORT UND INSTALLATION

2.1 Verpackung, Handhabung, Versand und Transport

Der Ofen kann mit einem Gabelstapler angehoben werden, indem die ausreichend langen Gabeln an den passenden Stellen in der Holzpalette eingeführt werden. Es muss unbedingt sichergestellt werden, dass die Hebeund Transportmittel für das am Typenschild und im vorliegenden Handbuch angegebene Maschinengewicht geeignet sind.

Auf keinener Fall die Last in Bereichen befordern, in denen das Herunterfallen eine Gefahr darstellen konnte.

Die Verpackung öffnen, den Ofen von der Palette abheben und am Aufstellungssort platzieren, der den Anforderungen entsprechen muss.

Der Ofen sollte mit außerster Vorsicht an der gewünschten Stelle abgestellt werden, wobei Stöbe zu vermeiden sind. Außer dem unbedingt die Tragfähigkeit des Fußbodens in Bezug auf das Ofengewicht prufen und gegebenenfalls einen Fachmann zu Rateziehen.

Die Verpackung muss vom Endbenutzer gemäß den einschlädigen ortlichen Bestimmungen entsorgt bzw. dem Recycling zugeführrt werden.

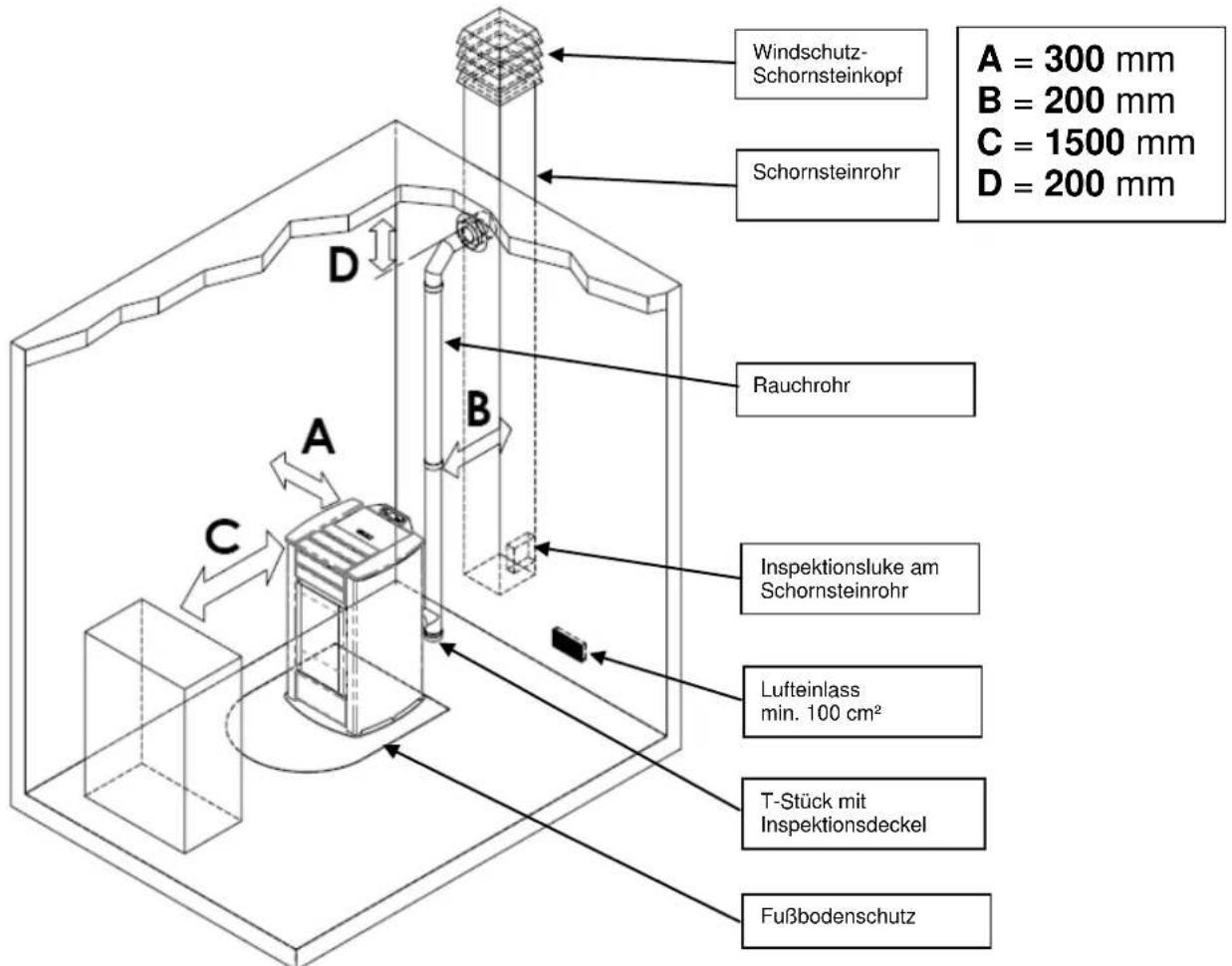

2.2 Aufstellungssort, Aufstellung und Brandschutz

Der Raum, in dem der Ofen aufgestellt wird, muss ausreichend beluftet sein, damit eine Austragung eventueller gingefugiger Abgasaustritte gewährleistet ist.

Der Ofen eignet sich fur das Beheizen von Räumen mit einer Mindesttemperatur von 0^ .

Zur Vermeidung von Branden müssen die Strukturern um den Ofen herum vor der Hitzeinwirkung und der Wärnestrahlung des Feuers geschützt werden.

Holzfußböden oder Fußböden aus entzündbarem Material mussen mit Platten aus Stahl oder geharteten Glas geschützt werden; der Schutz muss außer der Ofenbasis auch einen bestimmten Bereich vor dem Ofen bedecken.

Tragwerke aus Holz und aufgesetzte Holztafeln, durch die das Schornsteinrohr lauft, mussen gemäß den geltenden Installationsvorschriften auf angemessene Weise geschützt werden.

Der Sicherheitsabstand entflammbarer Gegenstände von der Ofenfront beträgt mindestens 1,5 m. Der Sicherheitsabstand von entflammbaren Materialien muss den Angaben der folgenden Tabelle entsprechen:

Be der Installation muss genugend Freiraum gelassen werden, damit das Gerät für die regelmäßig anfallenden Wartungseingriffe problemlos zugänglich ist.

Der Ofen wird mit 4 verstelltbaren FüBen geliefert, um die Aufstellung auf nicht perfekt ebenen Fußböden zu erleichtern: Um die Höhe eines StellfuBes zu verstellen, den Ofen etwas neigen und den betreffenden StellfuBdrehen.

Bei Lieferung des Ofens ist der Raumtemperaturfuhler mit einer Schelle an der Ofenrückeite angebracht; es wird empfohlen, die Schelle zu entfernen und den Führer in der idealen Position anzubringen, in der die bestmögliche Temperaturmessung entsprechend der Umgebung und der Kabellänge gewährleistet wird.

Für eine Temperaturmessung fern vom Ofen wird die Installation eines Raumthermostats/Umrenthermostats empfohlen - siehe Abschn.4.8.

• In Schlafzimmern, in Badezimmern und im Allgemeinen in Räumen, in denen bereits ein anderes
  Heizgerät aufgestellt ist, ist die Installation des Ofens ohne eine unabhängige Luftzuführ nicht zulässig.
• Auf Holzfußböden muss das Gerät auf einem vorschriftsmäßigen Fußbodenschutz aufgestellt werden.
• Auf jeder Fall sind geeignete Brandbekämpfungsmittel bereit zu stellen.
• Die Installation des Ofens in Räume mit explosiver Atmosphäre ist nicht zulässig.

2.3 Lufteinlass

Der Ansauganschluss bzw. der Luftinlass des Ofens befindet sich im hinteren Teil und hat einen runden Querschnitt mit einem Durchmesser von 50 mm.

In dem Raum, in dem der Ofen aufgestellt wird, muss die einströmende Luftmenge mindestens der notwendigen Verbrennungsluft entsprechen; aus thisem Grund muss die Verbrennungsluft, die notwendig ist, um den regulären Betrieb des Geräts zu garantieren, wie folgt angesaugt werden:

aus dem Raum, sofern an einer Außenwand in Ofennähe ein mindestens 100cm^2 großer und außen mit einem entsprechenden Gitter geschützter Außenlufteinlass vorgesehen ist;
oder über eine direkte Verbindung nach auBen durch ein geeignetes, max. 1,5 m langes Rohr mit einem Innendurchmesser von mindestens 50~mm und Windschutz (Rohkrummer nach unten) am Ende.

Die Luftzufahr kann auch über einen Raum darüber dem Aufstellungsraum erreicht werden, sofern sie frei über bleibende Öffnungen nach außen erfolgt; dieser Raum darft nicht als Garage, Brennstofflager oder für mit Brandgefahr verbundene Tätigkeiten dieren.

2.4 Abgasführung

Der Rauch kann durch den Anschluss an ein herkömmliches Schornsteinrohr oder an eine Außenleitung mit isoliertem oder doppelwandigem Rohr abgefuhrt werden.

Die Anschlusse der Abgasfuhrung messen einen Mindestzug von 10 Pa garantieren, damit der Rauchabzug auch bei vorübergehendem Stromausfall sichergestellt ist.

• Die Funktionstüchtigkeit und der einwandfreie Zustand des Schornsteinrohrs sowie dessen Konformität mit den örtlichen, nationalen und europäischen Vorschriften ist unbedingt vom Installationstechniker zu prufen.
• Es müssen zertifizierte Rohre und Anschlusses mit angemessenen Dichtungen verwendet werden.
• Im Brandfall den Ofen ausschalten, sofort die Feuerwehr rufen und keine weiteren Löschversuche unternehmen.
• Die Rauchgasableitung und das entsprechende Rauchrohr mindestens einmal jährlich reinigen.

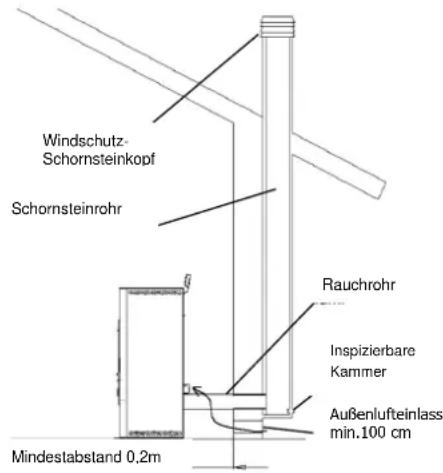

2.4.1 Installationsarten

Nachstehend werden die Vorgaben und Anforderungen aufgeführ, die für die korrekte Installation eines Rauchabzugs gemäß der italienischen Norm UNI 10683 erfüllt werden müssen:

SCHORNSTEIN: Aufwärtsführende bauliche Vorrichtung zum Sammeln und zur Abführung der Verbrennungsk Produkte einer, bzw. in den zulässigen Fällen mehrerer Feuerstätten in einer angemessenen Höhe vom Boden. Technische Anforderungen an den SCHORNSTEIN: - abgasdicht mit vom Einsatz abhängiger Isolierung und Wärmedämmung;

• überwiegend senkrechter Verlauf mit Achsabweichungen < 45^
• ausreichender Abstand von entflammbarem Material, mit Luftspalt oder isolierendem Zwischenraum;
• vorzugsweise mit rundem, konstantem, freiem und unabhängigem Querschnitt;
• der Schornstein sollte eine inpizierbare Kammer zum Aufgangen fester Stoffe und eventuell sich bildendem Kondensat besitzen, die unter dem Eingang des Abgaskanals angebracht ist.

ABGASKANAL oder RAUCHROHR: Leitung oder Verbindungsstück zwischen Feuerstätte und Schornstein für die Abführung der Verbrennungssprodukte.

Technische Anforderungen an den ABGASKANAL: - Der AbgaskanalarfKeine Räume durchqueren, in denen die Installation von Heizgeräten verboten ist;

• die Verwendung von Metalschläuchen oder Rohren aus Asbestzement ist verboten;
• die Verwendung von Elementen mit Gegenneigung ist verboten;
• in den waagerechten Abschnitten darf der Kanalverlauf max. 3% Steigung haben;
  Die Lange des horizontalen Abschnitts muss kurz gehalten werden undarf auf keinen Fall langer als 3 m sein;
• ohne T-Stück darf nicht offen als 3 Mal die Richtung gewechselt werden;
• bei Richtungswechsel >90^ max. 2 Rohrkrümer mit einer horizontal gemessenen Länge von nicht über 2 m verwenden.
• Der Abgaskanal muss einen konstanten Querschnitt haben und das Auffangen von Ruß gestatten.

SCHORNSTEINKOPF: Vorrichtung am oberen Ende des Schornsteins, die den Austritt der Verbrennungsdprodukte in die Atmosphäre erreichtert.

Technische Anforderungen an den SCHORNSTEINKOPF: - gleicher Querschnitt wie der Schornstein;

• der Nutzquerschnittarf nicht kleiner als das Zweifache des Schornstein-Innendurchmessers sein;
• der Schornsteinkopf muss das Eindringen von Regen und Fremdkörpern verhindern und in jeder Witterung die Abführung der Verbrennungssprodukte sicherstellen;
• er muss eine angemessene Verdünnung der Produkte garantieren und außerhalb des Rückflussbereichs positioniert sein;
• er muss frei von mechanischen Saugvorrichtungen sein.

Die direkte Abführung der Verbrennungsd Produkte muss vom Dach erfolgen. Die Abführung in geschlossene Bereiche, auch unter freiem Himmel, ist verboten.

2.5 Positionskontrolle von Brenntopf und Abweiser

Vor dem Einsatz des Ofens unbedingt kontrollieren, ob sich der Brenntopf in korrekter Position befindet, d.h. in den hierfür vorgesehenen Aufnahmen eingerastet ist. Inoltre controllare che il deviatore fumi superiore sia incastrato nella propria sede. Una posizione errata del deviatore comporta malfunzionamenti ed un excessivo annerimento del vetro .

Jedes Mal, wenn das Gerät eingeschaltet werden, muss die korrekte Position des Brenntopfes im Brenntopfhalter kontrolliert werden.

2.6 Elektrischer Anschluss

Das eine Ende des Netzkabels an den Stecker an der Ofenrückseite, das andere Ende an eine Wandsteckdose anschließen.

Die vom Stromnetz gefelte Spannung muss den Angaben auf dem Typenschild des Ofens und den im vorliegenden Handbuch enthaltenen technischen Daten entsprechen.

Wenn der Ofen nicht benutzt wird, den Stromanschluss trennen.

Die elektrische Anlage muss vorschäftsmäß ausgeführt und gemäß den geltenden Bestimmungen mit einer Erdung und einem Fehlerstromschutzschalter ausgestattet sein.

Das Netzkabelarf auf keine Fall mit dem Abzugsrohr des Ofens in Berührung kommt.

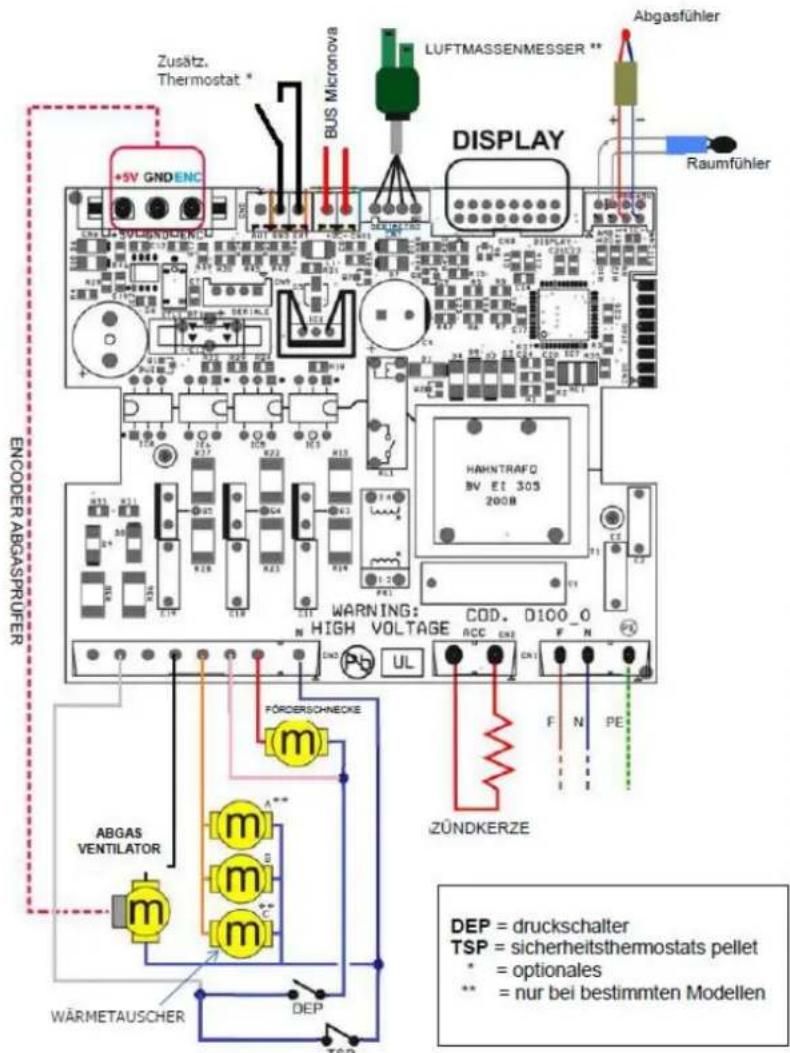

2.7 Elektroschaltplan

2.8 Notfallmaßnahmen

Auf jeder Fall sind geeignete Brandbekämpfungsmittel bereit zu stellen.

Im Brandfall folgendermaBen vorgehen:

• Stromzufuhr sofort trennen.
  -Mit geeigneten Feuerloschemn loschen;
• Sofort die Feuerwehr rufen.
• Nicht mit Wasserlöschen.

3 SICHERHEITSRELEVANTE HINWEISE UND VORRICHTUNGEN

3.1 Sicherheitsabstand von entflammbaren Materialien

Um den Ofen herum muss ein Mindestsicherheitsabstand von entflammbaren Materialien eingehalten werden, damit sich diese nicht durch Überhitzung entzünden; die entsprechenden Abstände sind in der technischen Tabelle des Handbuches und auf dem Typenschild angegeben.

Fußboden: Wenn der Fußboden aus empfindlichem und entflammbarem Material besteht, sollte als Ofen-Unterlage eine Platte aus Stahl oder geharteten Glas benutzt werden (siehe Kapitel 2 Transport und Installation). Zualanders empfindlichen Einrichtungsgegenständen wie Möbel, Vorhänge, Sofas muss eine beachtliche Entfernung vom Ofen eingehalten werden.

3.2 Sicherheitsvorrichtung Abgasführung

Bei normalem Betrieb herrscht in der Brennkammer Unterdruck, was das Austreten von Rauch in den Raum verhindert. Wird der erforderliche Unterdruck nicht erreicht oder ist der Rauchabzug verstopt, erfasst der Unterdruckwachter den Unterdruckmangel in der Brennkammer oder der Luftmassenmesser erkennt das Fehlen der Verbrennungsluftzufuhr; über die elektronische Regelung wird der Schneckenmotor ausgeschaltet und der Benutzer mit einer der folgenden Meldungen auf dem Bedienpanel auf die Störung hingewiesen: 'AL 8 KEIN UTERDRUCK' oder 'AL 9 UGENÜGENDER ZUG'.

3.3 Überdruckventil in der Brennkammer

Eventuelle und/oder plottliche Überrücke der Verbrennungsgase in der Kammer und in den Rauchabzugsleitungen werden durch das Öffnen der Sicherheitsventile, die sich am vorderen Teil der Brennkammer befinden, abgelassen. Während des normalen Betriebs sind diese Ventile durch das eigene Gewicht und den Unterdruck der Kammer geschlossen und verhindern dadurch einen eventuellen Rauchaustritt.

Die Sicherheitsventile regelmäßig auf ihre Funktionstüchtigkeit und ihren Zustand überprüfen.

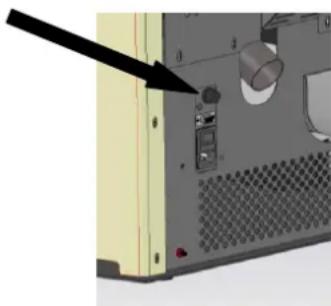

3.4 Überhitzung - Sicherheitsthermostat Temperatur Pelletsbehälter

Am Pelletsforderer befindet sich ein mit einem Sicherheitsthermostat gekoppelter Temperaturfühler, der die Pelletszuführung bei Überhitzung >85^ automatisch unterbricht. In thisem Fall laufen das Saugzuggeblase und/oder die Geblase weiter, damit der Ofen schnell abkühlen kann. Die Anomalie wird mit der Meldung 'AL 7 THERMOSICHERUNG' am Bedienpanel angezeigt. Bei Ansprechen des Thermostats folgendermaßen vorgehen:

Den Ofen mindestens 45 Minuten abkühlen setzen.

Nach Aufschrauben der Sicherheitsabdeckung den Thermostat durch Drucken der Taste befinden dem Schalter an der Ofenrückseite zusücksetzen (siehe darüberstehende Abbildung).

Den Ofen dann ganz normal wieder einschalten.

3.5 Flammenrückschlagschutz im Pelletzuführungskanal

Das Rückschlagen der Flammen wird verhindert durch:

Unterdruck in der Brennkammer siehe Absatz 3.2
Siphonform des Pelletzuführungskanals.
Überhitzungsschutz des Pelletsbehalters siehe Absatz 3.4.

3.6 Überstrom-Schutzvorrichtung

Das Gerat ist gegen Uberstrom durch Sicherung 2A geschützt eingefugt Futterung der Platine.

3.7 Schutz bei Stromausfall

Bei kurzen Unterbrechungen der Stromversorgung wird das Gerät automatisch wieder eingeschaltet.

Ein vorübergehender Stromausfall beeinträchtigt den Sicherheitsstandard des Ofens nicht und die

Behaltertemperatur kann aufgrund der begrenzten Pelletmenge im Brenntopf nicht zu hoch werden (< 85 °C).

Während des Stromausfalls kann für kurze Zeit Rauch in den Raum austreten, was jedoch ungefährlich ist.

An den Sicherheitseinrichtungen dürfen keine Eingriffe vorgenommen werden.

3.8 Defekt des Abgasventilators

Wenn aus irgendeinem Grund der Abgasventilator stehen bleibt, blockiert die elektronische Regelung sofort die Pelletzuführung und die Meldung 'AL 4 ABGASVENT-DEFEKT' wird angezeigt.

4 GEBRAUCH DES OFENS

4.1 Vorwort

Der Pelletofen vereint die wohlige Wärme von Holzfeuer mit der bequemen automatischen Temperaturregelung und der Mänglichkeit, die Ein- und Ausschaltung für dieGPCe zu programmieren.

Für einen sicheren und zuverlässigen Betrieb befolgen Sieitte die nachstehenden Vorschriften:

• Bei der Erstinbetriebnahme konnen unangenehme Gerüche auftreten, davon sollen den Sie für eine gute Belüfung des Raums sorgen. Dies gilt vor allem für die erstige Betriebszeit.
  Der Behalterarf ausschlieBich mit Pellets beschicht werden;beim Nachfulen vermeiden,dass der Beutel mit der heiBen Oberflache des Ofens in Kontakt kommt.
  Keinen anderen Brennstoff als Holzpellelets, die die Vorschriften erfüllen, in den Ofen einfahren.
• Der Ofenarf nicht zur Mullverbrennung verwendet werden.
• Der Ofen damit ausschließlich mit geschlossener Feuerraumtur betriebenen werden.
  Die Dichtungen der Feuerraumtür sind regelmäßig zu prufen, um Luftinfiltrationen auszuschlieben.
  Um eine gute Wirkungsgrad und einen einwandfrei Betrieb zu gewährleisten, muss der Brenntopf vor jeder Pelletbeschreibung gereinigt werden.
• Beim erstmaligen Anfeuern darf der Ofen nicht überhützt werden, sondern muss allmählich auf Betriebstemperatur gebracht werden.
• Aufgrund der Wärmeausdehnung kann der Ofen beim Anzüden, während des Betriebs und beim Ausschalten leichte Gerausche von sich geben.

4.2 Bedienpanel

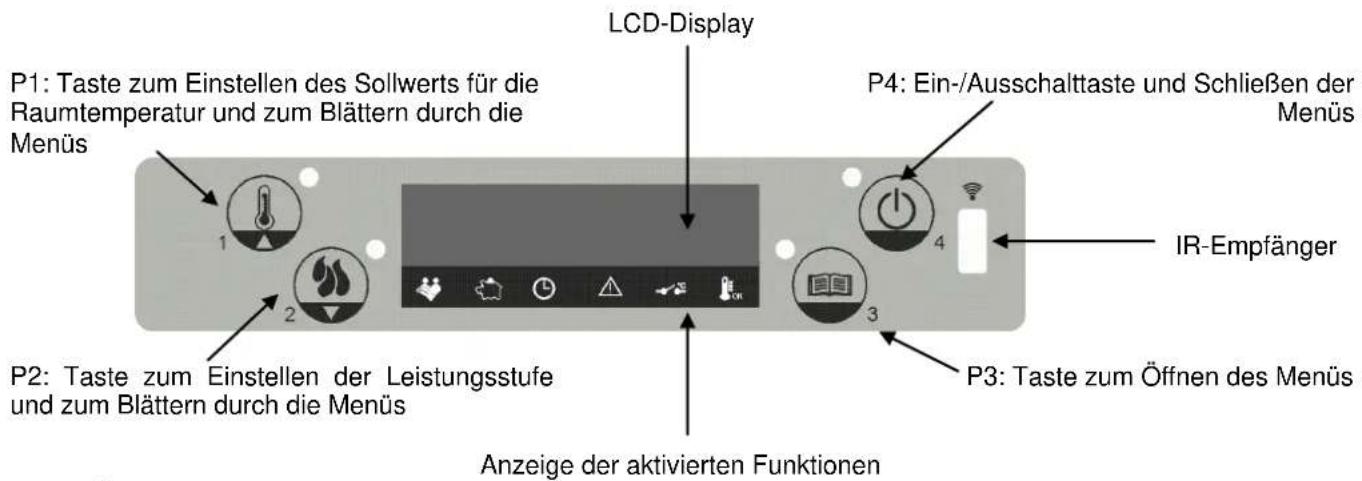

Der Ofen wird über ein Bedienpanel mit vier Tasten und einem LCD-Display bedient. Vom Bedienpanel kann der Ofen ein- und ausgeschaltet, der Betrieb geregelt, das Regel- und das Wartungsprogramm eingerichtet werden. Nachstehend ist das Bedienfeld mit den Hauptfunktionen der Tasten dargestellt:

4.3 Zündvorgang

Vor dem Anzünden des Ofens mussen folgende Kontrollen durchgeführt werden:

Die Betriebsanleitung muss gelesen und verstanden worden sein.
- Der Behälter muss mit Pellets gefüllt sein.
Die Brennkammer muss sauber sein.
- Der Brenntopf muss sauber, vollständig frei von eventuellen Verbrennungsrückständen und korrekt im Brenntopfhalter positioniert sein.
- Feuerraumür und Aschekasten müssen dicht verschlossen sein.

• Wenn der Ofen zum ersten Mal in angefeuert wird, alle brennbaren Teile (Betriebsanleitung/Etikett) aus dem Feuerraumnehmen und von der Glasscheibe entfern.
• Wird der Ofen nach längerem Stillstand eingeschaltet, muss die Brennkammer vollständig gereinigt werden. Außerdem sind die eventuell schon lange im Behälter liegenden Pelletreste durch neue Pellets zu ersetzen, da dieser Brennstoff feucht und nicht mehr zur Verfeuerung geeignet ist.

Zum Anzünden des Ofens die Taste P4 am Bedienpanel ein paar Sekunden lang drücken. Auf dem LCD-Display erscheint die Anzeige START. Diese Phase ist automatisch und wird von der elektronischen Regelung gesteuert, ohne die Parameterändern zu können.

Der Ofen führt nacheinander die Anfeuerungsphasen gemäß den Parametervorgaben durch, bis die Betriebsbedingungen erreicht sind. Wenn die Abgastemperatur nach Ablauf einer bestimmen Zeit nicht den zulässigen Mindestwert erreicht hat, schaltet der Ofen auf Alarmzustand.

• Der Kesselarficht mit entzündlichen Flüssigkeiten angezündet werden.
• Sollten wiederholt Probleme beim Anzünden auftreten, kontaktieren Sieitte den Kundendienst.

4.4 Arbeit

Nach erfolgreichem Abschluss der Anfeuerungsphase wechselt der Ofen auf den normalen Betriebszustand BETRIEB. Die Heizungsleistung kann durch Drücken der Taste P2, und anschließend der Taste P1 und P2 vom Hochstwert 5 bis zu einem Mindestwert 1 geregelt werden.

Das HeiBluftgeblase wird vom Ofen automatisch entsprechend der eingestillten Leistungsstufe geregelt.

Neben der Leistungsstufe kann auch die Raumtemperatur eingestellt werden. Die Taste P1 drucken und mit den

Tasten P1 und P2 den gewünschten Sollwert von mindestens 40^ bis maximal 7^ einstellen.

• Unbedingt den Füllstand der Pellets im Behälter kontrollieren, um zu vermeiden, dass die Flamme aufgrund von Brennstoffmangel erlischt.
• Zum Einfüllen der Pellets muss der Kessel ausgeschaltet sein.
• Die Abdeckung des Pelletbehalters muss immer geschlossen bleiben und damit nur zum Einfüllen des Brennstoffs geöffnet werden.
• Die Pelletsäcke müssen in mindestens 1,5 m Entfernung vom Ofen aufbewahrt werden.

Sobald der eingestellte Temperatur-Sollwert erreicht ist, leuchtet das entsprechende Symbol auf dem Display auf.

Wenn die Betriebsart STANDBY aktiviert ist, wird der Ofen nach einer Verzogerungszeit von einigen Minuten abgeschelt. Er schaltet wieder ein, wenn die Raumtemperatur um ein paar Grad (Default 2^ ) unter die eingestellte Temperatur sinkt.

Wenn die Betriebsart STANDBY nicht aktiviert ist, oder wenn die Abgastemperatur den eingestellen Hochstwert erreicht hat, erscheint auf dem LCD-Display die Anzeige MODULIEREN und der Ofen aktiviert den Vorgang zur Flammenmodulation, ohne dass der Bediener eingreifen muss.

Falls die Temperatur weiterhin ansteigt, erscheint nach einem eingestellen Grenzwert der Alarm HOT ABGASE und der Ofen aktiviert den Abschaltvorgang.

Während des normalen Betriebs wird in bestimmten vorgegebenen Zeitabständen die Betriebsart

BRENNTOPFREINIGUNG' aktiviert, deren Dauer von wichtigen Sekunden ebenfls vorgegeben ist.

4.5 Ausschalten

Zum Ausschalten des Ofens die Taste P4 ein paar Sekunden lang drücken. Die Förderschnecke wird sofort angehalten, das Saugzuggebäse schaltet auf eine hohe Drehzahl und auf dem Display erscheint die Meldung ENDREINIGUNG. Die Motoren des Saugzug- und des Heißluftgebläses, bleiben eingeschaltet, bis die Ofentemperatur ausreichend gesunken ist.

Am Ende des Vorgangs erscheint auf dem Display die Meldung AUS.

Während der Abschaltphase kann der Ofen nicht wieder eingeschaltet werden, bevor die Abgastemperatur für eine vorgegebene Dauer unter einen ebenfals vorgegebenen Wert gesunden ist. Bei Drücken der Einschlattaste erscheidt die Meldung ABKÜHLEN, BITTE WARTEN.

4.6 Menu

Mit der Taste P3 wird das Menu geöffnet. Es gliedert sich in elf Untermenus, von denen der Zugriff auf die Einstellungen der elektronischen Regelung möglich ist.

Die Tasten P1 und P2 dienen zum Blättern durch die verschiedene Untermenus, die Taste P3 zum Öffnen und die Taste P4 zum Schlieben.

4.6.1 Menu 01 - Lüfter regeln

Wenn der Zustrom von Warmluft von Hand eingestellt werden soll, kann die Drehzahl auf einen Wert zwischen 1 und 5 eingestellt werden. Wirh hingegen die automatische Drehzahlregelung entsprechend der eingestillten Leistungsstufe gewünscht, den Wert A wahlen.

4.6.2 Menu 02-Uhr einstellen

Bevor der Ofen in Betrieb genommen wird, mussen Uhrzeit und Datum eingestellt werden, damit die eventuelle Programmierung des Uhrenthermostats möglich ist.

Die elektronische Regelung ist mit einer 3-Volt-Lithiumbatterie Typ CR2032 ausgestattet, dank der die interne Uhr eine Autonomie besitzen; falls die Uhr bei Ausfall der Stromversorgung des Ofens die Uhrzeit nicht gespeichert halt oder wenn bei Wiedereinschalten eine Reihe von Nullen angezeigt wird, muss die Batterie vom Kundendienst ausgewechselt werden.

Zum Einstellen der Uhr mit der Taste P3 das Menu offen und mit den Tasten P1 und P2 die Stunde einstellen.

Durch erneutes Drucken von P3 wird auf die Einstellung der Minuten, des Tages, des Monats, des Jahres gewechselt.

4.6.3 Menu 03 - Uhrenthermostat aktivieren

Dient zur Aktivierung aller Funktionen des Uhrenthermostats. Zur Aktivierung des Uhrenthermostats das erste Untermenü UHRENTHERMOSTAT AKTIVIEREN öffnen und mit P1 oder P2 auf ON stellen Das entsprachende

Symbol auf dem Display leuchtet auf und die Programmierung ist aktiv. Die manuelle Steuerungen des Bedienfelds und der Fernbedienung haben allerdings weiterhin Vorrang vor der Programmierung.

Im zweiten Untermenü PROGRAM TAG kann das Tagesprogramm des Uhrenthermostat mit den Tasten P1 und P2 aktiviert oder deaktiviert werden. Wirnd anschließend die Taste P3 gedrückt, ist die Eingabe von bis zu zwei Betriebsphasen möglich, die von den eingestillten Uhrzeiten begrenzt werden.

Im dritten Untermenü PROGRAM WOCHE konnen die Funktionen des Wochenprogramms des Uhrenthermostataktiviert, deaktiviert und eingestellt werden. Genauso wie vorgehen, wie im vorherigen Abschnitt beschrieben.

Die Eingabe von bis zu vier Betriebsphasen ist möglich, die jeweils von den eingestallenten Uhrzeiten und Tagen begrenzt werden.

Die Programmierung muss mit größter Sorgfalt durchgeführt werden. Darauf achten, dass sich die Aktivierungs- und/oder Deaktivierungszeiten nicht am selbst Tag in verschiedenen Programmen überlagern.

Im vierten Untermenü PROGRAM WOCHENENDE konnen die Funktionen des Uhrenthermostat am Wochenende aktiviert, deaktiviert und eingestellt werden. Genauso wie vorgehen, wie im vorherigen Abschnitt beschrieben. Die Eingabe von bis zu zwei Betriebsphasen ist möglich, die jeweils von den eingestillten Uhrzeiten begrenzt werden.

Um ein unbeabsichtiges Ein- und Abschalten zu vermeiden, jeweils immer nur ein Programm aktivieren.

Im fünten Untermenü kann das Menu Uhrenthermostat beendet werden, um zum Hauptmenu zurückzukehren. In der nachstehenden Übersicht ist die Struktur des Menüs UHRENTHERMOSTAT mit den für den Benutzer verfügbar baren Optionen dargestellt:

Ebene 1	Ebene 2	Ebene 3	Wert
03-Uhrenthermostat aktivieren	01-Uhrenthermostat aktivieren	01-Uhrenthermostat aktivieren	on / off
	02-Program Tag	01-Uhrenthermostat Tag	on / off
		02-Start 1 Tag	Uhrzeit
		03-Stop 1 Tag	Uhrzeit
		04-Start 2 Tag	Uhrzeit
		05-Stop 2 Tag	Uhrzeit
	03-ProgramWoche	01-UhrenthermostatWoche	on / off
		02-Start 1 Tag	Uhrzeit
		03-Stop 1 Tag	Uhrzeit
		04-Montag Prog 1	on / off
		05-Dienstag Prog 1	on / off
		06-Mittwoch Prog 1	on / off
		07-Donnsterlag Prog 1	on / off
		08-FreiTAG Prog 1	on / off
		09-Samstag Prog 1	on / off
		10-Sonntag Prog 1	on / off
		11-Start Prog 2	Uhrzeit
		12-Stop Prog 2	Uhrzeit
		13-Montag Prog 2	on / off
		14-Dienstag Prog 2	on / off
		15-Mittwoch Prog 2	on / off
		16-Donnsterlag Prog 2	on / off
		17-FreiTAG Prog 2	on / off
		18-Samstag Prog 2	on / off
		19-Sonntag Prog 2	on / off
		20-Start Prog 3	Uhrzeit
		21-Stop Prog 3	Uhrzeit
		22-Montag Prog 3	on / off
		23-Dienstag Prog 3	on / off
		24-Mittwoch Prog 3	on / off
		25-Donnsterlag Prog 3	on / off
		26-FreiTAG Prog 3	on / off
		27-Samstag Prog 3	on / off
		28-Sonntag Prog 3	on / off
		29-Start Prog 4	Uhrzeit
		30-Stop Prog 4	Uhrzeit
		31-Montag Prog 4	on / off
		32-Dienstag Prog 4	on / off
		33-Mittwoch Prog 4	on / off
		34-Donnsterlag Prog 4	on / off
		35-FreiTAG Prog 4	on / off
		36-Samstag Prog 4	on / off
		37-Sonntag Prog 4	on / off
	04-Program Wochenden	01-Uhrenthermostat	on / off
		02-Start 1 Wochenende	Uhrzeit
		03-Stop 1 Wochenende	Uhrzeit
		04-Start 2 Wochenende	Uhrzeit
		05-Stop 2 Wochenende	Uhrzeit

4.6.4 Menu 04 - Sprache wahlen

Mit dieser Option kann die gewünschte Sprache unter den zur Verfugung stehenden gewählt werden.

4.6.5 Menu 05 - Standbybetrieb

Bei Wahl von ON leuchtet das entsprchende Symbol auf dem Display auf und der Ofen schaltet automatisch ab, nachdem die Raumtemperatur für eine vorgegebene Zeit über dem Sollwert geblieben ist.

Die nachste automatische Einschaltung ist erst dann möglich, wenn die Raumtemperatur ein paar Grade unter dem eingestillten Wert liegt (Voreinstellung 2 °C).

Bei Wahl von OFF ist nicht der Standbybetrieb, sondern die Funktion Modulation aktiv. Daher Funktioniert der Ofen auf der kleinsten Leistungsstufe, wenn die Temperatur den Sollwert übersteigt.

4.6.6 Menu 06 - Modus Summer

Mit dieser Option kann der Alarmton des Ofens aktiviert oder deaktiviert werden.

4.6.7 Menu 07 - Erste Pelletfüllung

These Option dient zur Vorflung mit Pellets fur eine vorgegebene Dauer. These Funktion kann nur aktiviert werden, wenn der Ofen abgeschaltet und kalt ist und wird verwendet, wenn die Befuilschnecke leer ist, weil die Pellets aufgebraucht sind. Die Fuldung wird mit der Taste P1 gestartet und mit der Taste P4 abgebrochen.

4.6.8 Menu 08-Betriebszustand des Ofens

These Option ist ausschließlich dem vom Kundendienst COLA befugten Techniker vorbehalten.

4.6.9 Menu 09 - Techniker Einstellungen

These Option ist ausschließlich dem vom Kundendienst COLA befugten Techniker vorbehalten.

Die technischen Parameter im Menu 09 dürfen nur von hierzu befugtem Fachpersonal geändert werden; etwaige willkürliche Änderungen können ernste Schäden verursachen und entbinden die Firma COLA von jeder Haftung.

4.6.10 Menu 10 – Installationseinstellungen

These Option ist ausschließlich dem vom Kundendienst COLA befugten Techniker vorbehalten.

4.6.11 Menu 11 - ECObetrieb

Bei Wahl von ON im Ecobetrieb wird der Ofen auf Modulationsbetrieb, d.h. aufkleinste Leistungs- und Lufterstufe eingestellt. Auf dem Display erscheidt die Anzeige SET ECO und das entsprechende Symbol leuchtet auf.

4.7 Fernbedienung

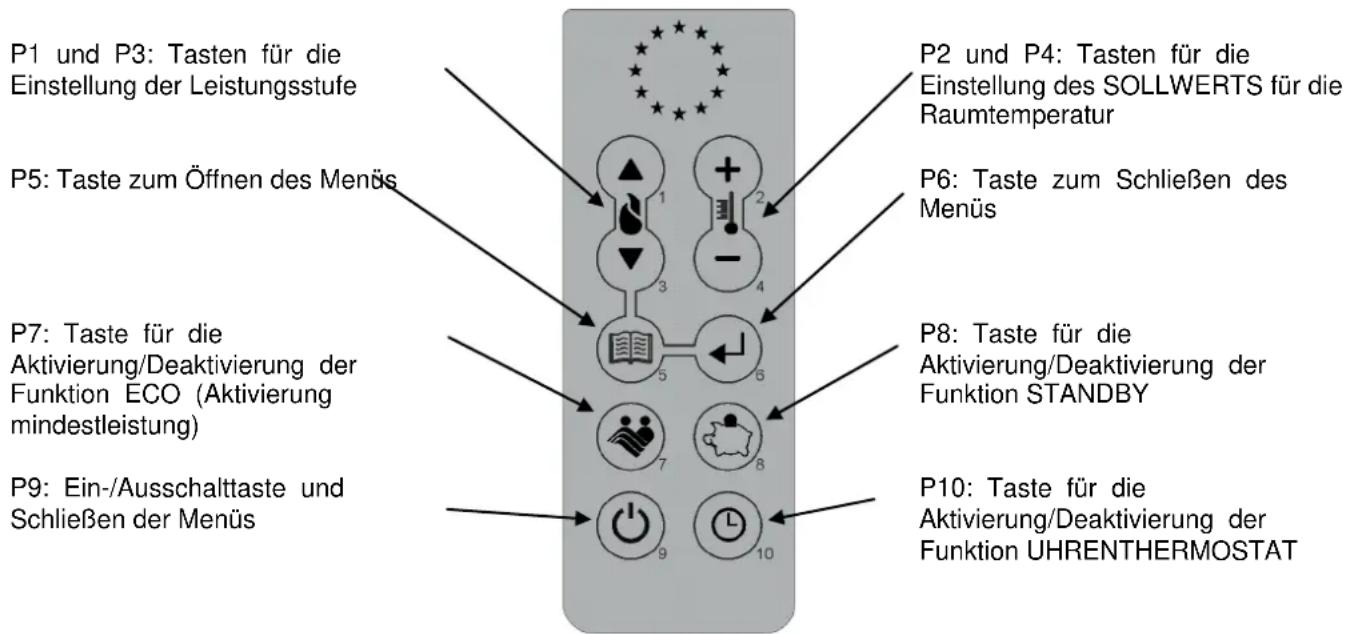

Die Fernbedienung ist ein Gerät, das über eine Infrarotdiode überträgt. Es muss dazu zu der im Bedienpanel steckenden Empfangseinheit gerichtet werden.

Die Fernbedienung gestattet folgende Vorgänge:

4.7.1 Batterie wechseln

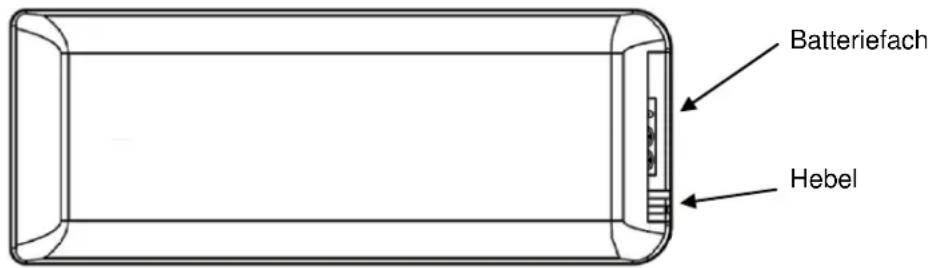

Die Fernbedienung wird von einer an der Unterseite des Geräts befindlichen 3V-Batterie Typ CR2025 gespeist. Die Batterie wird wie folgt eingelegt und gewechselt:

• Den gezeigten Hebel betätigten.
• Das Batteriefach ganz herausnehmer und die Batterie auswechseln (3V-Batterie Typ CR2025). Dabei auf die korrekte Polung achten.
• Das Batteriefach wieder einsetzen.
• Kontrollieren, ob die Fernbedienung korrekt Funktioniert.

• Die Fernbedienung fern von direkten Wärmequellen und Wasser halten.
• Die Batterie der Fernbedienung muss sichere und unter Befolgung der ortlichen Vorschriften ausgewechselt und entsorgt werden.

4.8 Thermostat - externer

Das Geräkt kontrolliert serialnäßige die Raumtemperatur über einen Digitalfühler, der die Leistung anhand der eingestellten Temperatur regelt.

Wenn ein zusätzlicher Thermostat verwendet werden soll, wenden Sie sichitte an einen befugten Techniker, der die folgenden Anleitungen befolgen muss:

• Gerät mit dem Hauptschalter (sofern vorhanden) ausschalten und Netzkabel trennen.
  Die Verkleidung abnehmen, um die Hauptplatine freizulegen.
• Unter Bezugnahme auf den elektrischen Schaltplan die zwei Kabel des Thermostats an die Klemmen TERM der Platine anschließen (einen Thermostat vom Typ 'normalerweise geöffnet' benutzen).
• Alles wieder einbauen und den korrekten Betrieb kontrollieren.

Folgende Einstellungen vornehmen:

• Externer Thermostat: Einen Temperatur-Sollwert von 7^ einstellen;
• Externer Uhrenthermostat: Einen Temperatur-Sollwert von 7^ einstehen, die Funktion Uhrenthermostat im Menu 03 deaktivieren und die Funktion STANDBY auf ON einstehen. Bei Erreichen der Solltemperatur wechselt der Ofen nicht auf Modulation sondern wird abgeschaltet.

In thisem Fall wird empfohlen, die Schaltzeitprogrammierung des Kessels und nur die Sollwertfunktion des externen Uhrenthermostats zu benutzen.

Nur mit dieser kombinierten Einstellung ist es)namlich möglich, den STANDBY-Betrieb wahlweise sowohl auf ON als auch auf OFF einzustellen, um bei Erreichen der Solltemperatur die Modulation, bzw. die Abschaltung, sowie die Ab- und Einschaltung gemäß der vorgegebenen Schaltzeitprogrammierung zu erzielen.

Wenn der externe Thermostat den Ofenbetrieb anfordert, leuchtet auf dem Display das entsprechende Symbol auf.

4.9 Außerbetriebnahme (Ende der Heizperiode)

Wird der Ofen für langere Zeit nicht benutzt, folgendermaßen vorgehen

• Den Pelletsbehälter vollständig ausleeren.
• Die Stromzufuhr trennen und das Kabel vom Schalter entfernen;
• Gründlich säubern und bei Bedarf alle beschädigten Teile von Fachpersonal ersetzen setzen.
• Den Ofen abdecken, umihn vor Staub zu schützen.
• An einem trockenen, witterungsgeschützten Ort unterstellen.

5 REINIGUNG DES OFENS

Der Ofen muss unbedingt regelmäßig gereinigt werden, um einen korrekten Betrieb zu garantieren und zu vermeiden, dass das Glas verrußt, eine schlechte Verbrennung auftreten kann, sich Asche und unverbrannte Teile im Brenntopf ansammeln, die Heizleistung abnimmt.

Der Ofenarf nur mit geschlossener Feuerraumtur betrieben werden.

Die Dichtungen der Feuerraumtür sind regelmäßig zu prufen, um das Eindringen von Luft zu vermeiden; die Brennkammer und die Pelletrohrleitung arbeiten)nach mit Unterdruck, der Rauchabzug dagegen mit leichtem Druck.

Die ordentliche Reinigung wird normalerweise vom Kunden unter Befolgung der im Benutzerhandbuch enthaltenen Anleitungen vorgenommen, während die außerordentliche Wartung mindestens 1 Mal pro Jahr vom Vertragskundendienst durchgeführt werden muss.

• Zur Reinigung aller Teile muss der Ofen kalt und vom Stromnetz getrennt sein.
• Die Reinigungsrückstände gemäß den geltenden ortlichen Vorschriften entsorgen.
• Der Ofen darf auf keinen Fall ohne Außenverkleidungen in Betrieb gesetzt werden.
• Wahrend des Zündvorgangs und/oder beim normalen Betrieb die Bildung von Rauch und unverbrannten Stoffen vermeiden.

Nachstehend werden die Kontroll- und/oder Wartungsarbeiten zusammengefasst, die für den korrekten Gebrauch und Betrieb des Ofens erforderlich sind.

Teile / IntervallArt der Reinigung	1 TagordentlicheReinigung	2-3 TagordentlicheReinigung	1 MonatordentlicheReinigung	2-3MonateordentlicheReinigung	1 JahraußerordentlicheReinigung: wird vomtechnischen Kundendienstdurchgeführt
Brenntopf	■
Aschefach/-kasten		■
Glasscheibe		■
Rauchgaswärmetauscher -Abweiser			■		■
Sammelleitung -Saugzuggebäse				■	■
Dichtung Tür - Glasscheibe					■
Schornsteinrohr - Rauchrohr					■

5.1 Reinigung des Brenntopfes

Den Brenntopf Herausnahmen und eventuelle Rückstände, die sich in der Brennkammer und im Brenntopflalter abgelagert haben, beseitigen. Hierfür kann ein Aschesauger verwendet werden. Diese Arbeit muss tätiglich vorgenommen werden, vor allem, wenn sich unverbrannten Material angesammelt hat, damit eine optimale Verbrennung gewährleistet ist, da durch die Löcher des Brenntopfes die für die Verbrennung erforderliche Luft dringen muss.

Brenntopf verschmutzt

Brenntopf sauber

Brenntopflalter sauber

Der Brenntopf muss bündig und luftdicht auf dem Brenntopfhalter aufliegen, und darüber auf der gesamten Umrandung.

5.2 Reinigung des Aschenbehtalters

Direkt unter dem Brenntopf/dem Brenntophalter befindet sich ein Herausnehmbarer Aschebehalter. Um diesen zu reinigen, die Feuerraumtür offen und mit einem Aschesauger die Asche und eventuelle Verbrennungsrückstände entfernen.

Nach der Reinigung muss die Tur geschlossen werden, Die Reinigung des Aschebehters muss je nach Ofengebrauch alle 2-3 Tage durchgefuhrt werden.

5.3 Reinigung des Glases und der Luftschlitze

Das Glas kann mit einem feuchten Tuch und einem Spezialreiniger ohne Scheuermittel gereinigt werden.

Zwischen Glas, Glashalter und Feuerraumtur am unteren und oberen Teil sind Schlitze für die Luftzirkulation und die Innenreinigung der Glasscheibe angebracht. Diese Schlitze unbedingt von Aschen- und Staubresten freihalten. Den gesamten inneren Glasrand davon regelmäßig reinigen.

5.4 Reinigung des Saugzuggebläses und der Brennkammer

Mindestens einmal jährlich muss die Brennkammer gereinigt und alle Verbrennungsrückstände von den inneren Abweisern und von der Abgasfuhrung enternt werden. Hierfür die Abdeckung und die obere Frontblende des Ofens entfernen. Den Wärmetauscher aus Gusseisen durch Lösen der Befestigungsschraube ausbauen. Die Abweiser und die Kammer reinigen.

Außer dem muss unbedingt das unter der Kammer befindliche Saugzuggebäse gereinigt werden, die durch Entfernen der Inspektion Anschluss an der Vorderseite unteren teil der Kammer befindet zugegriffen.

Alle 3-4 Monate die (isolierenden-feuerfesten) Innewände der Brennkammer mit geeigneten Utensilien (PinseIn) reinigen und gegebenenfalls ersetzen, da sie als Verschleibmaterial gelten.

Alle 1800 Betriebsstunden fordert der Ofen mit der Meldung SERVICE FALIG' eine (nicht von Garantie gedeckte) außerordentliche Wartung durch Fachpersonal an, das eine vollständige Reinigung und die Rücksetzung der Meldung vornimmt.

Durch Stöbe oder gewaltsames Vorgehen kann das Saugzuggebäse beschädigt und dessen lauter Betrieb verursacht werden, deshalb sollen mit diesen Vorgang unbedingt qualifiziertes Fachpersonal betraut werden.

5.5 Reinigung des Luftmassenmessers

In das Rohr ist ein Luftmassenmesser eingebaut (Messgerat der Verbrennungsluftzufuhr), der regelmäßig, d.h. alle 3-4 Monate, mit geeigneten Mitteln (Druckluftstrahl oder geeignete Pinsel)innen gereinigt werden muss.

5.6 Reinigung der Keramikteile (Keramikofenmodelle)

Die Kacheln sind in Handwerksarbeit hergestellt und konnen daher gingfugige Oberflächen-Unregelmäßigkeiten wie Mikroporen oder Farbabweichungen aufweisen. Für ihre Reinigung ein weiches, trockenes Tuch verwenden; durch die Verwendung von Reinigungsmitteln konnten eventuelle Fehler betont werden.

5.7 Reinigung des Rauchrohrs - Schornsteinrohrs

Das Rauchrohr muss mindestens einmal jährlich oder bei Bedarf, je nach Gebrauch und Installationsart des Ofens.

Die Reinigung umfasst das Absaugen und Entfernen der Rückstände in allen senkrechten und waagerechten Rohrabschnitten sowie in den Rohrkrummern vom Gerat zum Schornsteinrohr.

Einmal im Jahr sollene auch das Schornsteinrohr gereinigt werden, um eine korrekte und sichere Rauchabführung saferzustellen.

Für jeder Art von Wartung und für die Reinigung am Ende der Heizperiode empfeht die Firma COLA, sich an den Vertragskundendienst zu wenden, der den Ofen nicht nur reinigt sondern auch den Verschleibzustand der inneren Bauteile des Ofens kontrolliert.

6 WARTUNG

6.1 Vorwort

Die Eingriffe an Innenkomponenten des Ofens müssen von autorisiertem Fachpersonal durchgefuhrt werden - wenden Sie sich hierfüritte an den nachstgelegenen Kundenservice.

Vor jedem Eingriff am Ofen muss sichergestellt werden, dass der Netzstecker gezogen und der Ofen kalt ist.

6.2 Ausbau der Verkleidung

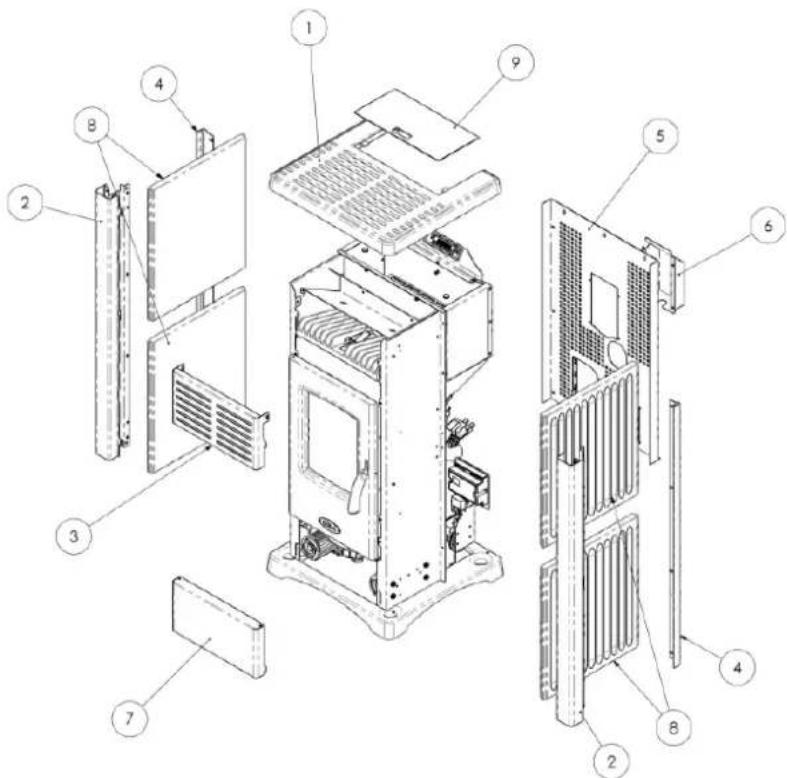

Legenda:

1-Cover guss
2-Frontprofil
3-Obere Stahlfrontblech lackiert
4-Hinter profil
5-Rückseite
6-Schutz von Motor
7- Unteren Stahlfrontblech lackiert
8-Keramic
9-Pelletbehalter TUR

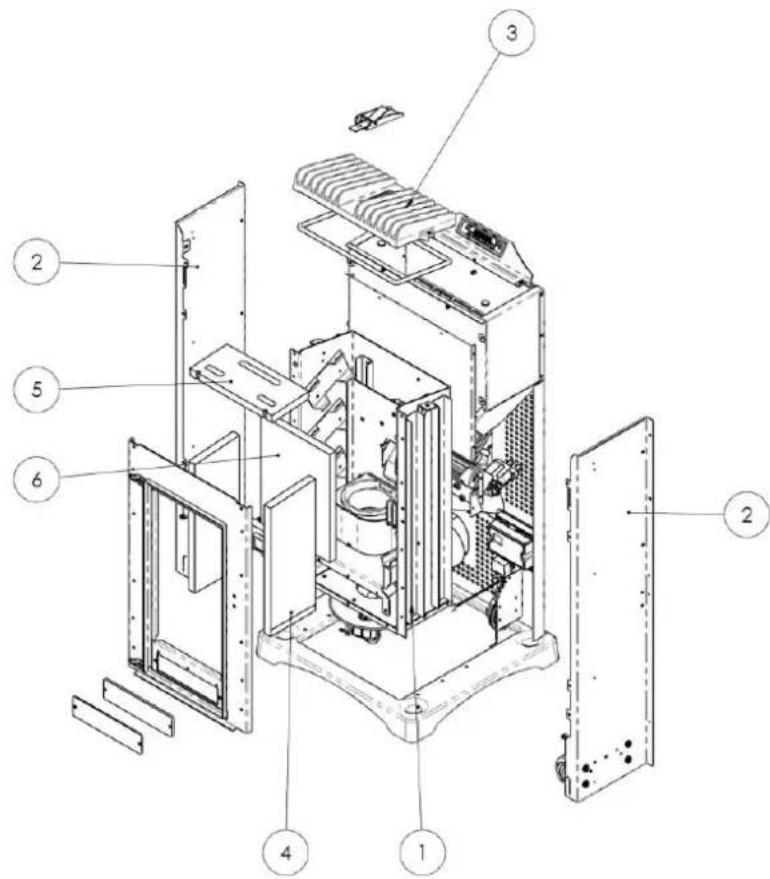

1-Brennkammer
2 - Halterungen re./li. ANTIGUA
3 - Wärmetauscher aus Gusseisen
4 - Seitenwände aus Vermiculit
5 - Oberer Abweiser aus Vermiculit
6 - Rückwand aus Vermiculit

Explosionszeichnung der Brennkammer und der damit verbundenen Teile, Ofen ANTIGUA

1-Elektronikplatine
2 - Kontroll- und Sicherheits

Unterdruckwächter
3 - Sicherheitsthermostat
4-Schmelzsicherungen
5 - Serielle Schnittstelle
6 - Raumtemperaturfuhler
7 - Abgasfuher
8-Luftmassenmesser
9 - Rechter Tangentialventilator
10 - Linker Tangentialventilator
11 - Hinterer Tangentialventilator
12-Bedienpanel Mod.N032
13 - Gear

7 FEHLERSUCHE

7.1 Verwaltung der Alarmeldungen

Ein Alarm wird durch ein akustisches Signal (sofern aktiviert) und eine Meldung am Bedienpanel angezeigt Bei Aufreten eines Alarms den Ofen abschalten, Alarmursache beheben und erst dann den Ofen wie im vorliegenden Handbuch beschrieben wieder einschalten.

Nachstehend sind die eventuell am Bedienpanel angezeigten Alarme mit Ursache und Abhilfe aufgefuhrt:

ALARME - MELDUNGEN
Anzeige	Betriebsstörung	Mögliche Ursachen	Abhilfen
AL 1 STROMAUSFALL	- Der Ofen schaltet nicht ein.	- Keine Stromversorgung während des Zündvorgangs.	- Den Ofen durch Drücken der Taste P4 auf OFF stellen und den Einsatzvorgang wiederholen.- Andere Vorgänge zur Wiederherstellung des Ofenbetriebs müssen von einer autorisierten Kundendienstelle durchgeführt werden.
AL 2 ABGASFÜHLER	- Wird ausgelöst bei Defekt des Abgastemperaturführers.- Der Abschaltvorgang wird aktiviert.	- Der Führer ist defekt- Der Führer ist nicht an der Platine angeschlossen.	- Die Vorgänge zur Wiederherstellung des Ofenbetriebs müssen von einer autorisierten Kundendienstelle durchgeführt werden.
AL 3 HOT ABGASE	- Wird ausgelöst, wenn der Abgastemperaturführer eine Abgastemperatur über 280 °C misst.- Der Abschaltvorgang wird aktiviert.	- Der Tangentialventilator ist defekt.- Der Tangentialventilator wird nicht mit Strom versorgt.- Übermäßige Pelletfüllung.	- Pelletzuführung einstellen.- Andere Vorgänge zur Wiederherstellung des Ofenbetriebs.mustn von einer autorisierten Kundendienstelle durchgeführt werden.
AL 4 SAUGZUGGEBLASE-DEFEKT	- Wird ausgelöst, wenn das Saugzuggeblase defekt ist.- Der Abschaltvorgang wird aktiviert.	- Das Saugzuggeblase ist blockiert.- Der Drehzahl sensor ist defekt.- Das Saugzuggeblase wird nicht mit Strom versorgt.	- Die Vorgänge zur Wiederherstellung des Ofenbetriebs必不可少 von einer autorisierten Kundendienstelle durchshaft werden.
AL 5 ZUNDUNG FEHLGESCHLAGEN	- Wahrend des Zündvorgangs wird die Flamine nicht gezündet.- Der Abschaltvorgang wird aktiviert.	- Der Pelletsbehälter ist leer.- Der Heizwiderstand ist defekt, verschmutzt oder nicht in der korrekten Position eingebaut.- Falsche Einstellung der Pelletbeschickung.	- Kontrollieren, ob der Behälter Pellets enthalt.- Die Einschlvorgänge kontrollieren.- Andere Vorgänge zur Wiederherstellung des Ofenbetriebs必不可少 von einer autorisierten Kundendienstelle durchshaft werden.
AL 6 KEINE PELLETS VORHANDEN	- Der Brenntopf wird nicht mit Pellets versorgt.	- Der Pelletsbehälter ist leer.- Der Getriebemotor der Pelletbeschickung muss sich einlaufen- Der Getriebemotor führt keine Pellets zu.	- Kontrollieren, ob der Behälter Pellets enthalt.- Pelletzuführung einstellen.- Andere Vorgänge zur Wiederherstellung des Ofenbetriebs必不可少 von einer autorisierten Kundendienstelle durchshaft werden.
AL 7 THERMOSICHERUNG	- Dieser Alarm wird ausgelöst, wenn der Sicherheitsthermostat der Schneckenkanal-Temperatur anspricht.- Das System wird gestoppt.	- Der Sicherheitsthermostat hat eine Temperatur über dem Schwellenwert für die Überhitzung des unteren Behälterabschnitts gemessen und unterbricht den Betrieb des Getriebemotors.	- Nach der Ursache für die Überhitzung suchen.- Den Betrieb des Thermostats durch Drucken der Reset-Taste wieder herstellen.
Anzeige	Betriebsstörung	Mögliche Ursachen	Abhilfen
AL 8KEIN UNDERDRUCK	- Während der Betriebsphase liegt der vom Ofen gemessene Druck unter der Ansprechschwelle des Unterdruckwächters.- Das System wird gestoppt.	- Die Brennkammer ist verschmutzt.- Das Rauchabzugrohr ist verstopf.- Die Feuerraumtür ist nicht geschlossen.- Die Berstschutzventile sind offen/verklemmt.- Der Unterdruckwächter ist defekt.	- Kontrollieren, ob Rauchabzugrohr und Brennkammer sauer sind.- Kontrollieren, ob die Tür dichtverschlossen ist.- Kontrollieren, ob die Berstschutzventile geschlossen sind.- Andere Vorgänge zur Wiederherstellung des Ofenbetriebs,müssen von einer autorisiertenKundendienststelle durchgeführtwerden.
AL 9UNGENÜGENDER ZUG	- Wird ausgelöst, wenn die Verbrennungsluftzufahr unter einem bestimmten Schwellenwert liegt.	- Die Brennkammer ist verschmutzt.- Das Rauchabzugrohr ist verstopf.- Die Feuerraumtür ist nicht geschlossen.- Die Berstschutzventile sind offen/verklemmt.- Der Luftmassenmesser ist defekt.	- Kontrollieren, ob Rauchabzugrohr und Brennkammer sauer sind.- Kontrollieren, ob die Tür dichtverschlossen ist.- Kontrollieren, ob die Berstschutzventile geschlossen sind.- Andere Vorgänge zur Wiederherstellung des Ofenbetriebs,müssen von einer autorisiertenKundendienststelle durchshaftftwerden.
AL bFEHLER TRIACSCHNECKE	- Wird ausgelöst, wenn der Getriebemotor in Dauerbetrieb und länger als 60 Sek. lauft.- Das System wird gestoppt.	- Die Regelung hat festgestellt, dass das Steuerrelais des Getriebemotorsdefekt ist (Kontakte verklebt).	- Die Vorgänge zur Wiederherstellung des Ofenbetriebs,müssen von einer autorisierten Kundendienststelle durchgeführtwerden.
ABKÜHLEN, BITWARTEN	- Wird ausgelöst, wenn der Ofen sofort nach dem Ausschalten wieder eingeschaltet wird.	- Entstörversuch während des Abschlvorgangs mit noch warmem Ofen in Abkühlphase.	- Der Alarm kann erst zurückgesetzt werden, nachdem der Ofen vollständig abgeschalteit wurde.
DEFEKTLUFTMASSENMESSER	- Wird ausgelöst, wenn der Luftmassenmesser getreten wird.	- Die Regelung kann die Menge der Verbrennungsluft nicht messen, schaltet jedoch den Ofen nicht ab sonstern schließ nur die Funktionendluftmassenmessers aus.	- Die Vorgänge zur Wiederherstellung des Ofenbetriebs,müssen von einer autorisierten Kundendienststelle durchshaftftwerden.
SERVICESTunden	- Wird ausgelöst, wenn der Ofen seit der letzten Wartung 1800 Stunden in Betrieb war.	- Anforderung der außerordentlichen Wartung.	- Die Arbeiteten für außerordentliche Reinigung, Wartung und Rücksetzung,müssen vom Vertragskundendienst durchshaftftwerden.

Der Hersteller gehalt sich jederzeitige Anderungen hinsichtlich technischer Ausführung oder Design ohne Vorankündigung vor. Alle Abbildungen, MaBe, Übersichtszeichnungen sowie samlliche sonstigen Angaben in dieser Druckschrift dienen nur zur Veranschaulichung und sind nicht verbindlich.

8 MENUS INSTALLATIONSEINSISTELLUNGEN

Die nachstehenden Anleitungen sind ausschließlich dem technischen Personal mit spezifischen Kompetenzen über die von der Firma COLA gebauten Heizgeräte vorbehalten.

Eine unsachgemäß Änderung der Parameter kann ernste Sach-, Personen- und Umweltschäden zur Folge haben. In thisem Fall übernimmt die Firma Cola s.r.l. keine Haftung.

Zum Öffnen des Menü INSTALLATIONSEINSTELLUNGEN die Taste P3 - MENÜ drücken und mit den Navigationstaten die Option INSTALLATIONSEINSTELLUNGEN aufrufen, dann die Taste P3 - MENÜ betätigten. Die Navigationstaten betätigten, bis der Zugangsschluss 10 angezeigt wird, dann erneut die Taste P3 - MENÜ drücken.

Die verschiedene Parameter konnen mit den Navigationstasten aufgerufen werden. Zum Öffnen der Parameter die Taste P3 - MENU drücken, mit den Navigationstasten bearbeiten und mit ESC beenden.

Das Menu enthalt alle unten aufgeführten Regelparameter.

Parametercode	Beschreibung
10-01	Dient zum Erhöhen oder Verringern der OFF-Zeit der Förderschnecke für alle Leistungsstufen.
10-02	Dient zum Erhöhen oder Verringern der Drehzahl des Saugzuggebläses für alle Leistungsstufen um einen Wert von 5% pro Einheit.
10-03	Aktivierung der Tastaturspere.
10-04	Delta ON/OFF des Temperatsollwerts des Regelfühlers (siehe Parameter 10-07)
10-05	Abschaltverzögerung des Ofens. Nur gültig, wenn Standby auf ON.
10-06	Dient zur Freigabe der Selfstkalibrierung.
10-07	Mit dieser Option wird gewählt, mit welchem Führer die Ofenregelung eingestellt werden soll: - LOKALER FÜHLER: Am Ofen eingebauter und mit der Hauptplatine verbundener Führer. - SEPARATER FÜHLER: Am separates grafischen Display angebrachter Führer.
