BEDIENUNGSANLEITUNG ME 450 VIKING

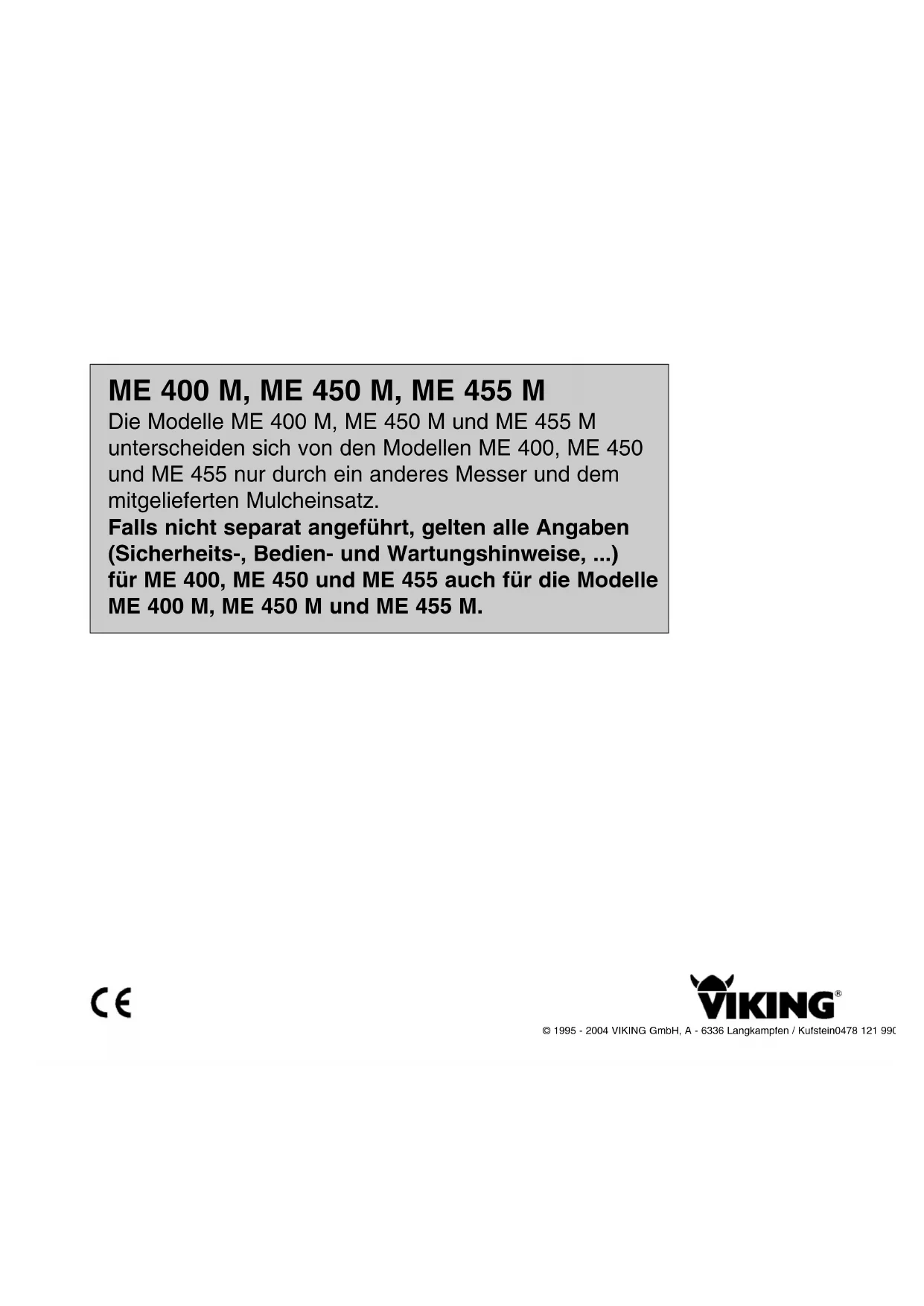

Die Modelle ME 400 M, ME 450 M und ME 455 M untersuchen sich von den Modellen ME 400, ME 450 und ME 455 nur durch ein anderes Messer und dem mitgelieferten Mulcheinsatz.

Falls nicht separat angeführht, gelten alle Angaben (Sicherheits-, Bedien- und Wartungshinweise, ...) für ME 400, ME 450 und ME 455 auch für die Modelle ME 400 M, ME 450 M und ME 455 M.

Inhaltsverzeichnis

Verehrte Kundin, lieber Kunde,

vielen Dank, daß Sie sich für ein Qualitätserzeugnis der Firma VKING entschieden haben.

Dieses Produkt wurde nach modernen Fertigungsverfahren und umfanggreichen Qualitätssicherungs-maßnahmen hergestellt, Denn erst dann, wenn Sie mit ihrem Gerät zufrieden sind, ist unser Ziel erreicht.

Wenn Sie Fragen zu Ihrm Gerät haben wenden Sie sichitte an ihren Handler oder direkt an unsere Vertriebsgesellschaft.

Viel Freude mit Ihrem VKING-Gerät wünschtlichen

Nikolas Stihl

Geschäftsführung

Zu Ihrer Sicherheit 2

Vorbereitende Maßnahmen 2

Verhalten beim Rasenmahen 2

Wartung und Reparaturen 3

Gefahren durch elektrischen Strom 3

Symbol-Beschreibungen 4

Gerätebeschreibung 4

Lieferumfang 5

Rasenmacher betriebsbereit machen 6

Zusammenbau Lenker 6

Grasfangkorb montieren 6

Grasfangkorb einhagen und

aushängen 7

Einstellen der Schnitthöhe

Hinweise zum Rasenmahen

Richtige Belastung des Motors

Wenn der Rasenmaher blockiert

Thermischer Motor-Überlastschutz 8

Auslösen der Netzsicherung

Optimales Schnittbild

In Betriebnehmen

Gerat elektrisch anschlieBen

Zugentlastung

Ein- und Ausschalten 10

Radantrieb ME 455, ME 455 M

Entleeren des Grasfangkorbes

Wartung 11

Gerat reinigen 11

Motor 11

Kugellager 11

Lenkeroberteil 11

Aufbewährung 11

Winterpause 11

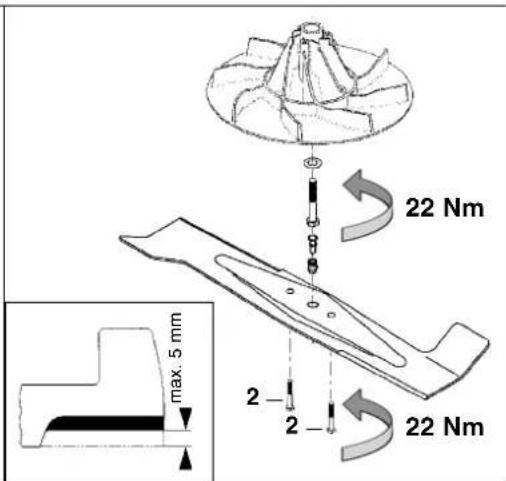

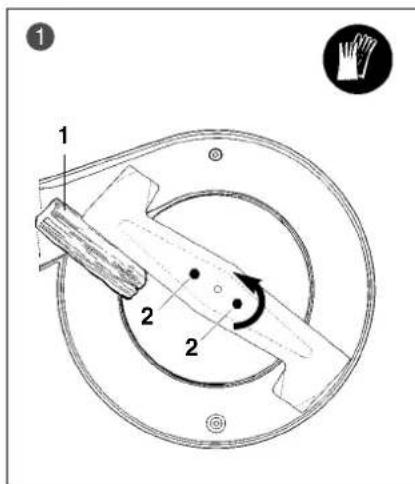

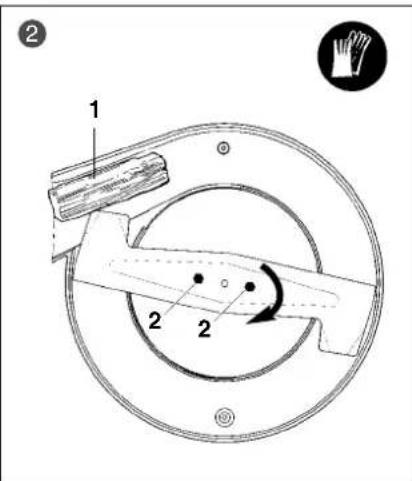

Mähmesser schäfen 12
Einstellen des Antriebsseilzuges

ME 455, ME 455 M 13

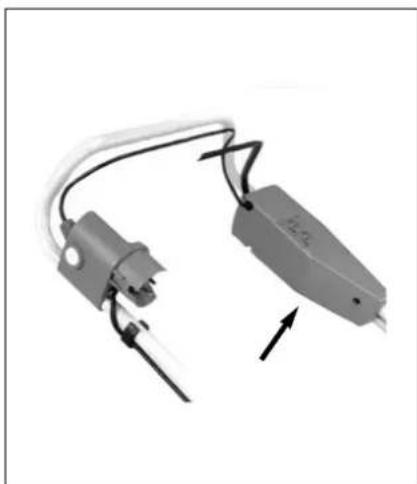

Übliche Ersatzteile 13

Umweltschutz 13

Fehlersuche 14

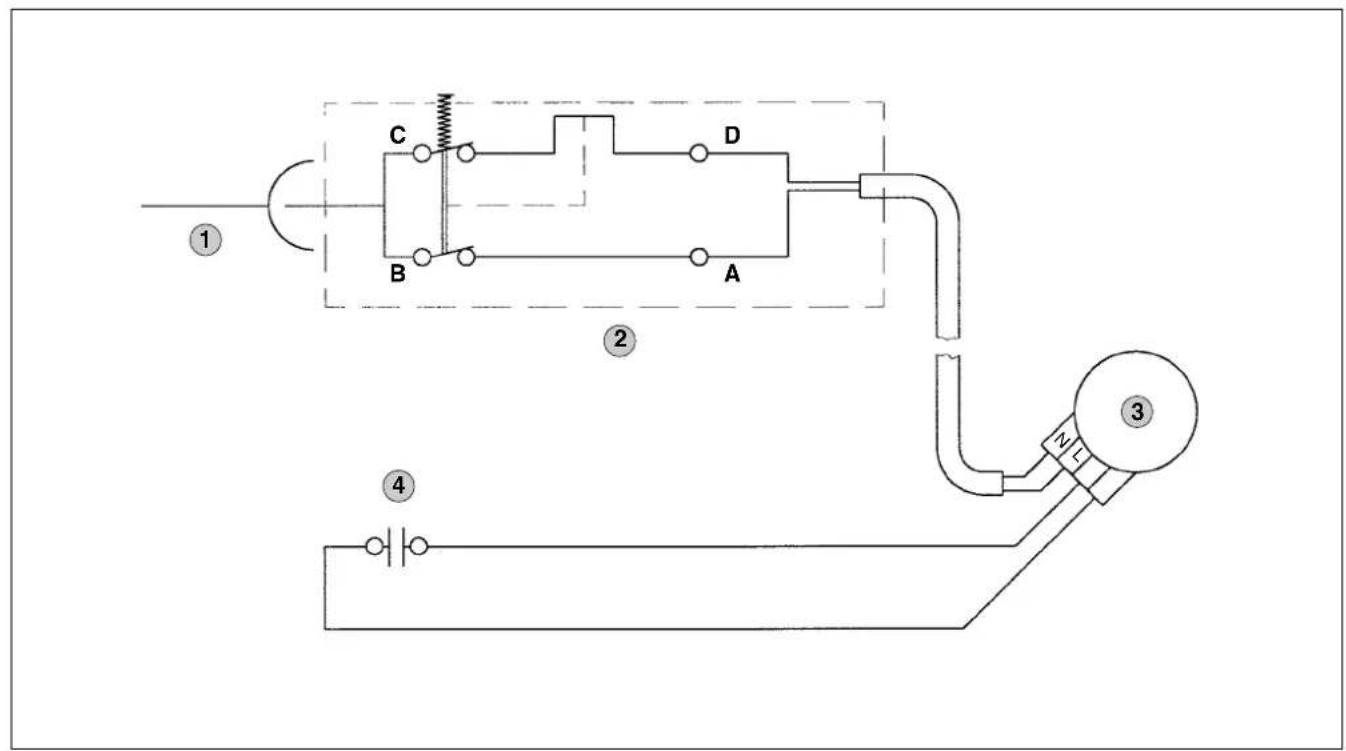

Schaltplan 15

Technische Daten 16

Wartungs- und Pflegehinweise 17

CE-Konformitätserklarung des Herstellers 18

VIKINGarbeitetstandigan der

Weiterentwicklung seiner

Produktpalette; Änderungen des

Lieferumfanges in Form, Technik und

Ausstattung mussen wir uns deshalb vorbehalten.

Aus den Angaben und Abbildungen
deses Heftes konnen deshalb keine
Ansprüche abgeleitet werden.

Bei der Arbeit mit dem Rasenmacher sind diese Unfall-Verhutungsvorschriften unbedingt zu befolgen. Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme aufmerksam lesen und f späteren Gebrauch sich aufbewahren.

Machen Sie sich mit den

Stellteilen und dem Gebrauch des Gerätes vertraut. Erlauben Sie niemals Kindern oder anderen Personen, die die Bedienungsanweisung nicht kennen, den Maher zu benutzen. Jugendliche unter 16 Jahren dürfen den Rasenmaher nicht benutzten. Mahen Sie niemals während Personen, insbesondere Kinder, oder Tiere in der Nähesind.

Denken Sie darüber, daß der Maschinenfuhrer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

Nach der Einnahme von Alkohol, von Medikamenten, die das Reaktionsvermögen beeinträchtigen oder von Drogen darf nicht mit dem Rasenmaher garbeitet werden. Vor der erstmaligen Benutzung soll die Einweisung durch den Verkauf oder einen anderen Fachkundigen erfolgen.

Der Rasenmacher ist nur zum Rasenmahen bestimmt, anderweite Anwendung ist nicht gestattet.

Wegen körperslicher Gefährung des Benutzers darf der Rasenmaher nicht eingesetzt werden zum Reinigen (Absaugen, Fortblasen, Schneeräumen) von Gehwegen und als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten.

Vorbereitende Maßnahmen

• Wahrend des Mahens sind immer festes Schuhwerk und lange Hosen zu tragen. Mahen Sie nicht barfübig oder in leichten Sandalen.

• Überprüfen Sie vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drahte, Knochen und andere Fremdkörper.
  Vor dem Gebrauch ist immer durch Sichtkontrolle zu überprüfen, ob sich Schneidwerkzeug, Befestigungsschraube und die gesamte Schneideinheit in einwandfreiem Zustand befinden.

• Das Gerät nur an Personen weitergeben (ausleihen), die mit diesen Modell und seiner Handhabung grundsätzlich vertraut sind; stets die Gebrauchsanleitung mitgeben.
• Bitte beachten Sie die Vorschriften für die Betriebszeiten von Rasenmaern.

Verhalten beim Rasenmahen

• Das Mahen von nassem Gras ist zu vermeiden.
  Die am Gerat installierten Schalteinrichtungen frei nicht entfern oder überbruckt werden, z.B. Anbinden eines Schaltehebels am Lenkholm.
• Mahren Sie nur bei Tageslicht oder bei guter Beleuchtung.
• Achten Sie immer auf einenugen Stand an Hängen. Vermeiden Sie das Mahen an übermöBig steilen Hangen.
• Führer Sie das Gerät nur im Schritt-tempo.

• Mahren Sie quer zum Hang, niemals aufoder abwarts.
  Seien Sie besonderss vorsichtig, wenn Sie die Fahrrichtung am Hang ändern.

• Üben Sie besondere Vorsicht beim Rückwärtsbewegen und beim Ziehen des Rasenmabers. Stolpergefahr!

• Seien Sie besonderss vorsichtig, wenn Sie den Maher umkehren oderihn zusch sich heranziehen.
• Stellen Sie den Motor ab, wenn der Maher beim Transport über andere Flächen als Gras anzukippen ist, und wenn Sie den Maher zur Mähfläche hinund wieder wegtransportieren.
• Benutzen Sie niemals den Maher mit beschädigten Schutzeinrichtungen oder Schutzgittern oder ohne angebaute Schutzeinrichtungen, z. B. ohne Auswurfklappe bzw. ohne Grasfangeinrichtung.
• Schalten Sie den Motor nach Anweisung ein und nur dann, wenn ihre FüBe in sicheren Abstand von den Schneidwerkzeugen sind.
• Beim Starten des Motors darf der Maher nicht gekippt werden
• Offnen Sie die Auswurfklappe oder entleeren Sie den Grasfangkorb nie, solange der Motor lauft. Umlaufendes Messer kann zu Verletzungen führen.
• Häufige Einschaltvorgänge innerhalb kurz Zeit, insbesondere ein "Spielern" am Einschalter sind zu vermeiden.

• Aufgrund der von dieser Gerät verursachten Spannungsschwankungen beim Hochlauf konnen bei ungünstigen Netzverhältnissen andere am gleichen Stromkreis angeschlossene Einrichtungen gestört werden. In dieser Fall sind angemessene Maßnahmen durchzuführen (z.B. Anschluss an einen anderen Stromkreis als die betroffene Einrichtung, Betrieb des Gerätes an einem Stromkreis mit einer niedrigeren Impedanz).

• Verletzungsgefahr! Führn Sie niemals Hände oder Fuß in den Bereich des rotierenden Schneidwerkzeuges. Berühren Sie niemals das umlaufende Messer. Halten Sie sich immer entfern von der Auswurföffnung. Der durch die Führungsholme gegebene Sicherheitsabstand ist stets einzuhalten.

• Hebien Sie oder tragen Sie niemals einen Mäher mit laufendem Motor.

• Schalten Sie den Motor aus undziehen Sie den Netzstecker ab:

• Bevor Sie Blockierungen losen oder Verstopfungen im Auswurfkanal beseitigen.

• Wenn das Messer auf einen Fremdkörper getroffen ist. Das Schneidwerkzeug muß auf eventuelle Beschädigungen überprüft werden.
• Bevor Sie den Maher überprüfen, reinigen oder Arbeiten an ihm durchführten
• Falls der Maher anfangt, ungewohnlich stark zu vibrieren. Eine sofortige Überprüfung ist erforderlich.

• Wenn Sie den Maher verlassen.

• Achten Sie auf den Nachlauf des Scheidwerkzeuges, der bis zum Stillstand eine Sekunden beträgt.

• Örtliche Bestimmungen konnen das Mindestalter des Benutzers festlegen.
  Aus Sicherheitsgrunden soll der Rasenmacher nur bis zu einer Hangneigung von 25^ eingesetzt werden.

Wartung und Reparaturen

Vor allen Arbeiten am Gerät, vor dem Einstellen oder Säubern des Maßers oder vor dem Prüfen, ob die Anschlußleitung verschlungen oder verletzt ist, den Maßer ausschalten und den Netzsteckerziehen.

Nur Wartungsarbeiten durchfuhren, die in der Gebrauchsanleitung beschrieben sind. Mit allen anderen Arbeiten zum VKING-Kundendienst gehen.

Nur Original-Ersatzteile verwenden. Dies gilt insbesondere für Schneidwerkzeuge. Beim Tauschen des Schneidwerkzeuges auf den richten Typ des Schneidwerkzeuges achten.

• Halten Sie alle Muttern, Bolzen und Schrauben fest angezogen, damit sich das Gerät in einem sicheren Betriebszustand befindet.
• Sollte das Schneidwerkzeug oder der Rasenmaher auf ein Hindernis bzw. einen Fremdkörper gestoßen sein, ist der Maher abzustellen und eine sachkundige Untersuchung durchzuführen.
• Prüfen Sie regelmäßige die Grasfangeinrichtung auf Verschleib oder Verlust der Funktionsfähigkeit.
• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.

Unleserlich gewordene Gefahren- und Warnhinweise am Gerat sind zu erneuem. Ihr VKING-Fachhandlerhalt Ersatzklebeschider bereit.

Gefahren durch den elektrischen Strom

• Besonderss wichtig für die elektrische Sicherheit sind Netzkabel, Netzstecker, Ein/Ausschalter und Anschlußleitung. Beschädigte Kabel, Kupplungen und Stecker oder den Vorschriften nicht entsprechende Anschlußleitungen dürfen nicht verwendet werden, um sich nicht der Gefahr eines elektrischen Schlages auszusetzen. Daher Anschlußleitung regelmäß auf Anzeichen einer Beschädigung oder Alterung (Brüchigkeit) überprüfen.
• Das Kabel ist beim Mähen vom Messer fernzuhalten.
  AusschlieBlich feuchtgkeitsolierte Verlangerungskabel fur den AuBenbereich benutzten (siehe Punkt: In Betrieb gehmen).
• Obwohl der Antriebsmotor gegen Spritzwasser geschützt ist, darf mit dem Rasenmaher nicht bei Regen und auch nicht bei nasser Umgebung gearbeitet werden.
  Gerat nicht ungeschützt im Regen stehen lessen.
• Anschlußleitung an Stecker und Steckbuchse trennen und nicht an den Anschlußleitungen ziehen.
• Beim Betrieb des Mahers im Freien muß die Steckdose mit einem Fehlerstrom-Schutzschalter (Auslösestrom max. 30mA ) ausgerüstet sein bzw. beim Anschluß ein solcher zwischengeschäftet werden. Nähere Auskünfte gibt der Elektroinstallatur.

Vor Inbetriebnahme

Gebrauchsanleitung lessen.

Dritte aus dem Gefahrenbereich

fernhalten.

Anchlußkabel von

Schneidwerkzeug fernhalten.

Vor Arbeitsen am

Schneidwerkzeug, vor Wartungsund Reinigungsrarbeiten, vor dem Prufen, ob die Anschlussleitung verschlungen oder verletzt ist und vor dem Verlassen des Gerats den Motor ausschalten und Netzsteckerziehen.

ACHTUNG - Schneiden laufen

nach.

1 Ein- und Ausschalter
2 Lenkeroberteil
3 Kabelclip
4 Grasfangkorboberteil
5 Drehgriff
6 Grasfangkorbunterteil
7 Gehäuse Oberteil
8 Rader

9 Gehäuse Unterveril
10 Motorhaube
11 Zentrale Höhenverstellung
12 Lenkerunterteile
13 Auswurfklappe
14 Kabelführung
15 Fullstandsanzeige

Pos.	Bezeichnung Stk.
1 Grundgerät 1
2 Drehgriff 2
3 Schraube 2
4	Kabelclip Kabelclip (ME 455/ M) 3
5 Grasfangbox-Unterteil 1
6 Grasfangbox-Oberteil 1
7 Bozen 2
8 Kapelführung 1 Kabelführung (ME 455/ M)		2
9 Mulcheinsatz (ME 450 M, ME 455 M)		1
10	Gebrauchsanleitung	1

1	2	3
4	5	6
7	8	9

Rasenmacher betriebsbereit machen

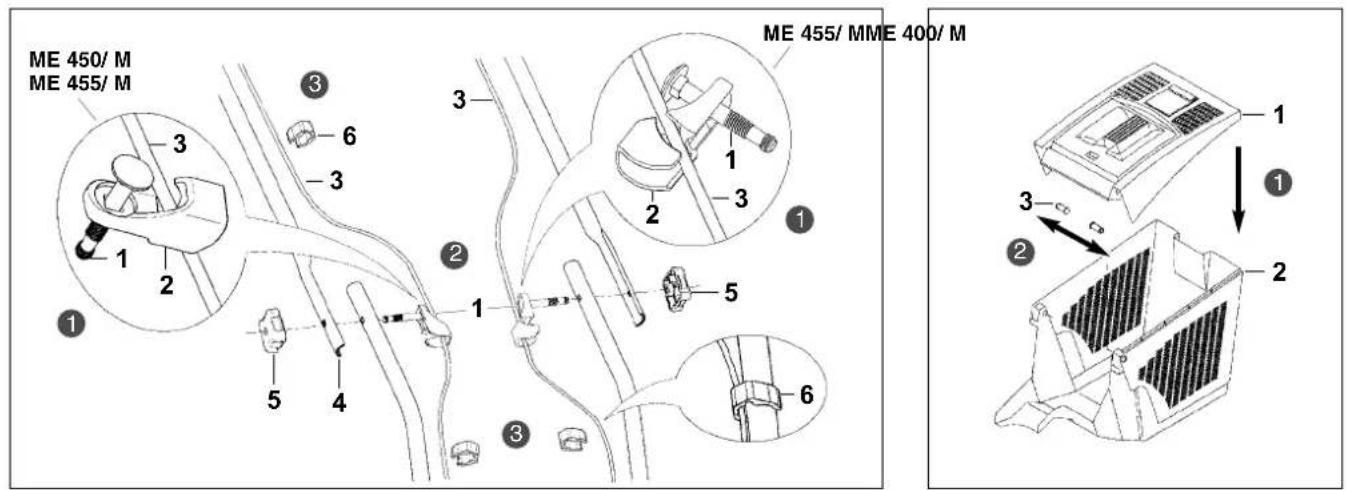

Zusammenbau Lenker Grasfangkorb montieren

Die Schraube 1 durch die Öffnung in der Kabelführung 2 stecken und das Kabel 3 in der Kabelführung einhängen.
Den Lenkeroberteil 4 auf beiden Lenkerunterteile aufsetzen. Die Schraube 1 (mit Kabelführung) voninnen nach außen durch Bohrungen stecken und mit Drehgriff 5 festschrauben.

Die Freidrehungen in den Gewinden verhindern ein selbstiges, gänzliches Abschrauben der Drehgriffe von den Schrauben (Verliersicherung).

Die Kabel mittels Kabelclips 6 laut Abbildung am Lenkerunterteil befestigen.

Grasfangkorboberteil 1 auf Grasfangkorbunterteil 2 aufsetzen.
2 Bolzen 3 voninnen durch vorgesehene Bohrungen drucken.

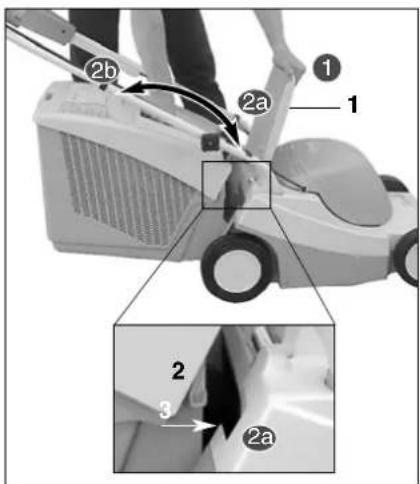

Grasfangkorb einhängen und aushängen

Einstellen der Schnitthöhe

Hinweise zum Rasenmahlen

ACHTUNG

Einen schon und dachten Rasen erhalt man durch häufiges Mahlen und Kurzhalten des Rasens. Nicht zu kurz mahlen bei heiBem und trockenem Klima, da der Rassen ansonsten von der Sonne verbrannt und unansehnlich wird! Mit einem scharfen Messer ist das Schnittbild schoner als mit einem abgestumpften. Daher regelmäßig scharfen (Fachhandler).

Mahren Sie kein nasses Gras und nicht bei Regen!

Verwenden Sie aus Sicherheitsgründen immer einen unbeschädigten Grasfangkorb.

Achtung: Zum Einhagen und Aushängen des Grasfangkorbes muß der Motor abgestellt werden.

Die Auswurfklappe 1 nach oben ziehen.
2a Einhagen: Den Grasfangkorb mit den Rasthaven 2 in den vorgesehenen Öffnungen 3 am Gerät einhängen. Die Auswurfklappe 1 wieder schließen.
2b Aushängen: Den Grasfangkorb von den Rasthaken aushängen und entfernen. Die Auswurfklappe 1 wieder schreiben.

04781219900B-DE

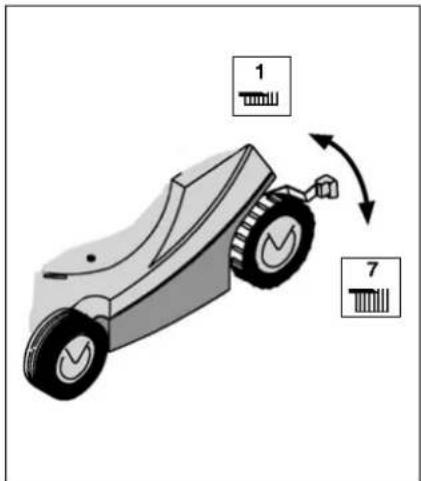

Zentrale Schnitthohenverstellung

Es konnen 7 verschiedene Schnitthohen zwischen 24 und 75mm einge-stellt werden. Der Verstellhebel fur die zentrale Hohenverstellung befindet sich beim linken Hinterrad. Üblich sind die Schnittstufen 2 bis 6. Den Verstellhebel zuerst leicht in Richtung Rad drucken, dann in der gewünschten Position (= Schnitthöhe) einrasten halten.

Stufe 1 = niederste Schnitthöhe
Stufe 7 = höchste Schnitthöhe

Achtung! Das Verstellen der Schnittthöhe nur bei ausgeschalteten Motor durchführren.

Mähen an Hanglagen

Aus Sicherheitsgründen soll der Rasenmaher nur bis zu einer Hangneigung von 25^ eingesetzt werden.

Führer Sie die Anschlußleitung beim Mähen. Anschlußleitungen können versehentlich beim Mähen abgeschritten werden und bernen deshalb ein hohes Unfallsrisiko. Daher nur so mären, daß die Anschlußleitung immer sightbar in der bereits gemühten Rasenfläche liegt.

Achtung:

• Eventuelle Kabelknäuel(sofort entwirren.
• Bei Verwendung einer Kabeltrommel muß die Anschlußleitung ganz abgerollt sein, sonst kann durch elektrischen Widerstand Leistungsverlust und Überhitzung entstehen.

Richtige Belastung des Motors

Den Rasenmacher nicht in hohem Gras bzw. nicht in niedrigster Schnittthöhe einschalten.

Der Rasenmacherdorf nur so stark beansprucht werden, daß die Motordrehzahl damit nicht wesentlich absinkt.

Bei absinkender Drehzahl höhere Schnitthohen-Einstellung wahlen und/oder die Vorschubgeschwindigkeit reduzieren.

Wenn der Rasenmaher blockiert

Sofort Motor abstellen und Netzsteckerziehen. Danach die Ursache der Störung beseitigen.

Thermischer Motor-Überlastschutz

Tritt beim Arbeiten eine Überlastung des Motors auf, schaltet der eingebaute thermische Überlastschutz den Motor selbständig ab, der rote Motorschutzschalter im Bereich des Ein-, Ausschalters springt hereaus. Ursachen für eine Überlastung:

• mahren von zu hohem Gras oder bei zu tief eingestellter Schnitthöhe
• zu hohe Vorschubgeschwindigkeit
• nicht geeignete oder zu lange Anschlußbeitung (Spannungsabfall) (siehe Kapitel "Gerät elektrisch anschließen")
• unzureichende Reinigung der Kühlluftführung (Ansaugschitze)

Wiederinbetriebnahme:

Nach einer Abkuhlzeit von ca. 10 min. (abhängig von der Umgebungstemperatur) den Motorschutzschalter am Ein-, Ausschalter fest hineindrücken und das Gerät wieder normal in Betriebnehmen (siehe Kapitel "In Betriebernen")

Auslösen der Netzsicherung

Bei halten Auslösen der Netzscherung können folgende Ursachen vorliegen:

• nicht geeignete Anschlußleitung (siehe Kapitel "Gerät elektrisch anschließen")
  -Netzüberlastung: Das Gerät an einen anderen Stromkreis anschließen

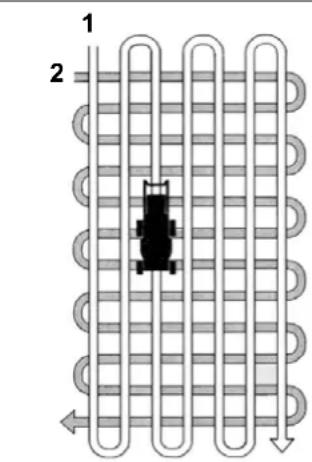

Optimales Schnittbild

Um ein optimales Schnittbild zu erreichen, sollen den die Schnitt abwechselungsweise in zwei Richtungen und bei gleicher Schnitthöhe durchgeführt werden.

Bei sehr hohem Gras ist es zweckmäßig, in zwei Durchgängen mit entsprechenden Schnittthöhen zu mahren.

ACHTUNG

• Überprüfen Sie vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfern den Sie alle Steine, Stöcke, Drahte, Knochen und andere Fremdkörper.
• Schalten Sie den Motor nach Anweisung ein und nur dann, wenn ihre Fälle in sicheren Abstand von den Schneidwerkzeugen sind.
• Seien Sie besonderss vorsichtig, wenn Sie den Maher umkehren oderihn zu sich heranziehen.
• Verletzungsgefahr! Führer Sie niemals Höhe oder Fuß in den Bereich des rotierenden Schneidwerkzeuges. Berühren Sie niemals das umlaufende Messer. Der durch die Führungsholme gegebene Sicherheitsabstand ist stets einzuhalten.
• Wahrend des Mahens sind immer festes Schuhwerk und lange Hosen zu tragen. Mahen Sie nicht barfübig oder in leichten Sandalen.
• Mahren Sie nicht während Personen, insbesondere Kinder, oder Tiere in der Nähe sind.

Gerat elektrisch anschließen

Die Spannung im Leitungsnetz muss mit der angegebenen Nennspannung des Gerätes übereinstimmen. Die Netzanschlußleitung muß ausreichend abgeschichert sein (siehe Technische Daten).

Als Anschlußleitung)dürfen nur Leitungen verwendet werden, die nicht leichter sind als Gummischlauchleitungen H07 RN-F DIN/VDE 0282 und einen MindestQuerschnitt von 3x1.5mm^2 aufweisen. Die Kupplungen der Anschlußkabel,müssen aus Gummi oder gummiüberzogen sein und der Norm DIN/VDE 0620 entsprechen.

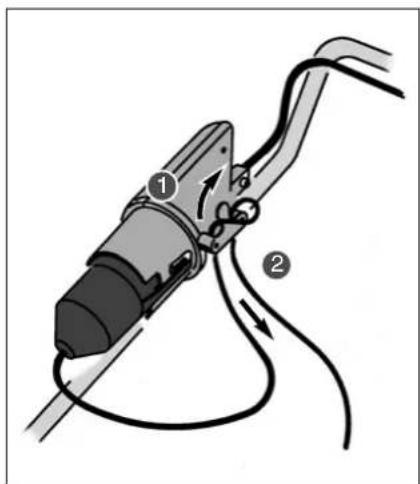

Zugentlastung

Aus Sicherheitsgründen muß das elektrische Kabel immer durch die Zugentlastung geführt werden.

Befestigen:

Mit dem Kabel eine Schleife bilden und durch das Langloch führen.

Dann Schleife über den Haken stulpen und festziehen.

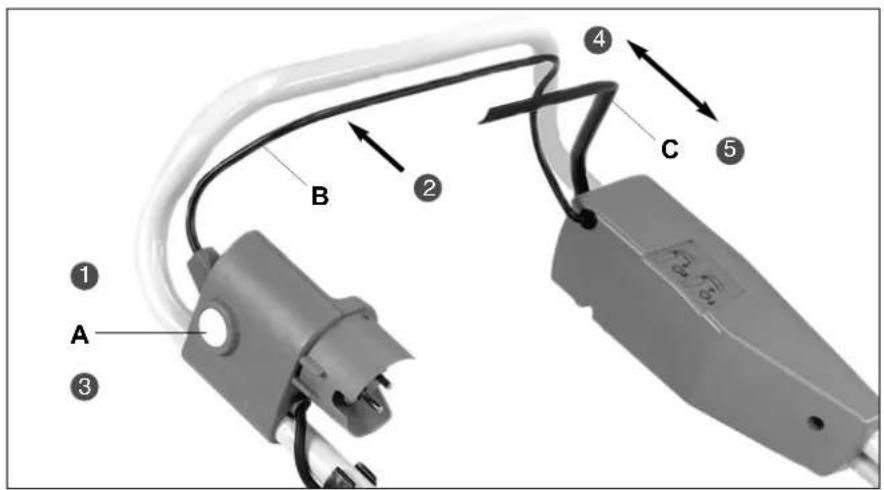

Ein- und Ausschalten Radantrieb ME 455, ME 455 M

Entleeren des Grasfangkorbes

Rasenmacherinschalten

Sicherheitsknopf A drucken und halten.
Hebel Motorstopp Bziehen und fetsthalten.
3 Sicherheitsknopf A loslassen.

Den Rasenmacher nicht in hohem Gras bzw. nicht in niedrigster Schnitthöhe einschalten.

Rasenmacherstellen

Hebel Motorstopp B loslassen.

Das Messer kommt nach kurzer Auslaufzeit zum Stillstand.

Antriebshebel C ziehen, Antrieb des Mahers setzen ein.

Antriebsgeschwindigkeit: 3,2km / h

Antriebshebel C loslassen, Antrieb des Mahers schaltet sich aus.

Achtung: Der Motor lauft noch solange Sie den Motorstophebel B gezogen halten.

ACHTUNG

Bei Verlassen des Rasenmachers Netzstecker abziehen.

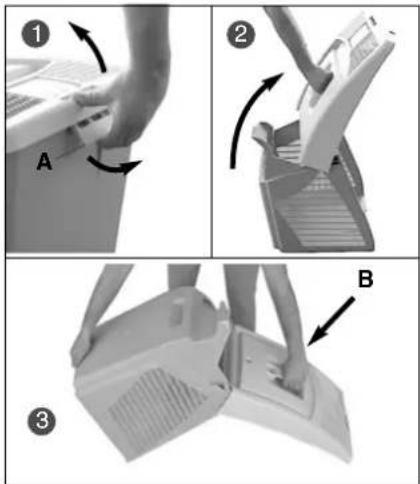

Beachten Sie die Abbildungen auf der Füllstandsanzeige.

SchlieBt sich die Fuldstandsanzeige (Position STOP) ist der Grasfangkorb voll und muB entleer werden.

Den Grasfangkorb mittels der Verschlußasche A öffnen und das Fangkorboberteil nach oben aufklappen.
Den gefüllten Grasfangkorb nach hinten umklappen.
Durch den integrierten Griff B kann der Grasfangkorb bequem entleert werden.

Nach dem Entleeren das Oberteil zuklappen und wieder einrasten lasen.

Achtung: Ziehen Sie bei allen Wartungsarbeiten und Arbeiten am Messer den Netzstecker ab.

Berühren Sie das Messer nie, ehe es nicht stillstehen.

Achtung: Verletzungsgefahr! Nur mit Handschuhen arbeiten.

Falls Ihnen die notwendigen Hilfsmittel fehlen sollenen, wird Ihnen Ihr Fachhändler sicherlich behilflich sein. Aus Sicherheitsgründen nur original VKING-Ersatzeile verwenden.

Gerat reinigen

Wartungsinterval: Nach jedem Einsatz

Nach dem Mahren Gerat grundlich reinigen. Eine sorgsame Behandlung schützt Ihr Gerat vor Schaden und verlangert die Nutzungsdbauer.

Die Kuhlluftführung (Ansaugschlitz) zwischen Motorhaube und Gehäuseoberteil für ausreichende Motorkühlung von Verschmutzungen reinigen.

Maherunterseite mit Bürste und Wasser saubern. Angesetzte Grasrückstände im Gehäuse und im Auswurfschacht vorab mit einem Holzstab losen.

Niemals Strahlwasser auf Motorteile, Dichtungen, Lagerstellen und elektrische Bauteile wie Schalter richten. Teure Reparaturen waren hier die Folge.

Motor

Der Elektromotor ist wartungsfrei

Kugellager

Die Kugellager der Rader sind wartungsfrei.

Lenkeroberteil

Wartungsinterval: Vor jedem Einsatz

Der Lenkeroberteil ist mit einer Isolierschicht überzogen. Falls diese beschädigt werden sollen, muß der Lenkeroberteil ausgetauscht werden.

Aufbewahrung

Der Raum zur Aufbewährung soll trokken und staubarm sein. Außer dem soll der Maher außer Reichweite von Kindern aufbewahrt werden. Eventuelle Störungen am Gerät sind grundsätzlich vor der Einlagerung zu beheben, damit diese sich stets in einem betriebssicheren Zustand befindet.

Winterpause

Der Raum zur Aufbewährung soll trokken, staubarm und außer Reich-weite von Kindern sein.

Mahmesser schärfen

Alle 25 Betriebsstunden

Wenn sich das Mahergebnis mit der Zeit verschlechtert, ist wahrscheinlich das Mahesser abgestumpft.

Mähmesser demontieren:

Zur Demontage einen Holzklotz 1 (ca. 60× 60mm ) zum Gegenhalten des Mahmessers verwenden. (siehe Abb.) Die Messerschraube 2 (2x) losen.

Das Mahmesser muß unter Beachtung folgender Punkte nachgeschäft werden:

• Mahmesser beim Schleifen kühlen, z. B. mit Wasser. Eine Blaufarbung darf nicht auftreten, da sonst die Schneidhaltigkeit vermindert wird.
• Messer gleichmäßig schärfen, um Vibrationen durch Unwucht zu vermeiden.
• Messer vor dem Einbau auf Beschädigungen kontrollieren. Das Messer muß erneuert werden, wenn Kerben oder Risse erkennbar sind oder wenn die Schneiden 5 mm zusückgeschäft sind (Verschleibgrenze).

2 Mähmesser montieren:Wartungsinterval:

Das Mahmesser mit den hochgebogenen Kanten noch oben montieren.
Zur Montage einen Holzklotz 1 (ca. 60 × 60 mm ) zum Gegenhalten des Mahmesser verwenden (siehe Abb.)
Die Schraube 2 (2x) mit einem Drehmoment von 22 Nm festziehen.

Die vorgeschriebenen Anziehmomente der Messerschrauben sindeldenau einzuhalten, da die sichere Befestigung des Schneidwerkzeuges davon abhängt.

Übliche Ersatzteile Umweltschutz

Einstellen des Antriebszeitzuges ME 455, ME 455 M

Mahmesser ME 400
6118 702 0100

Mahmesser ME 400 M
6118 702 0110

Mahmesser ME 450
6103 702 0102

Mahmesser ME 450 M
6103 702 0111

Mahmesser ME 455
6122 702 0101

Mahmesser ME 455 M
6103 702 0111

Rasenschnitt gehört nicht in den Müll, sondern soll kompostiert werden.

Verpackungen, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

Die getrennte, umweltgerechte Entsorption von Materialresten fordert die Wiederverwendbarkeit von Wertstoffen.

Bei neuen Gerät ist der Seilzug richtig eingestellt.

Es kann vorkommen, daß durch Abnutzung der Kupplung oder Veränderung der Seilzuglänge nachgestellt werden muß.

Hierfür ist am Lenker eine Verstell-schraube angebracht.

Die Einstellung hat so zu erfolgen, daß bei Betätigung des Antriebshebels der Antrieb einsetzt. Wird der Antriebshebel losgelassen muß der Antrieb aussetzen.(Ihr Fachhändler wird Ohnenerne behilflich sein.)

Fehlersuche

Störung Mögliche Ursache Abhilfe
Motor lauft nicht an	- Keine Netzspannung	- Absicherung überprüfen
	- Anschlußkabel/ Stecker bzw. Steckerkupplung oder Schalter defect	- Überprüfen (Elektrofachmann) Auswechseln.
Starke Vibrationen während des Betriebes	- Die Messerschrauben sind lose	- Messerschrauben anziehen (evtl. autorisierten Kundendienst aufsuchen)
	- Die Motorbefestigung ist lose	- Schrauben Motorbefestigung anziehen (autorisierten Kundendienst aufsuchen)
	- Das Messer ist durch falsches Nachschleifen oder Bruch unwucht	- Messer nachschleifen (wuchten) oder ersetzen
Unsauberer Schnitt, Rasen wird gelb	- Mähmesser ist abgestumpft oder verschlüssen	- Mähmesser nachschleifen oder ersetzen
	- Die Vorschubgeschwindigkeit ist im Verhältnis zur Schnitthöhe zu groß	- Vorschubgeschwindigkeit verringen und/oder richtige Schnitthöhe wahren
Erschwertes Starten oder die Motorleistung{lättest nach	- Mieten von zu hohem oder zu feuchtem Gras	- Die Schnitthöhe und die Mühgeschwindigkeit den Mühbedingungen anpassen
	- Mährgehäuse ist verstopft	- Mährgehäuse reinigen (zum Reinigen Netzstecker ziehen)
Auswurfkanal stopft - Mähmesser ist verschlussen	- Mieten von zu hohem oder zu feuchtem Gras	- Mähmesser ersetzen
		- Richtige Schnitthöhe wahren und/oder die Vorschubgeschwindigkeit anpassen

Schaltplan

① Netzkel mit Stecker und Kupplung
A Blau B Blau
② Sicherheitschalter
C Braun D Braun
3 Motor
④ Kondensator

Einheit ME 400/ M ME 450/ M ME 455/ M

Serienidentifizierung 6117 6101 6101Motor, Bauart Elektromotor ElektromotorHersteller Austria AntriebstechnikTypBSRBF 0,75/2
Spannung Volt [V] 230 230 230Aufnahmleistung Watt [W]	1200 1600 1600
Absicherung		Ampere [A]	10	10	10
Frequenz		Hertz [Hz]	50	50	50
Schutzklasse			II	II	II
Schutzart			IPX 4	IPX 4	IPX 4
Schneidvorrichtung			Messerbalken	Messerbalken	Messerbalken
Schnittbreite		cm	38	43	43
Prüf-Drehzahl		U/min	2800 2800 2800
Gemäß Richtlinie 2000/14/EG:Garantierter Schalleistungspegel LWA	dB	90	94	94
Gemäß EN 836:Schaldruckpegel am Arbeitsplatz LpA	dB	77	79	79
Beschleunigung am oberenFührungsholm avhw	m/s2	1,6	1,6	1,6
Radantrieb		---	---	1 Gang
Anziehmoment Messerbuchse		Nm	22	22	22
Messerschrauben Nm	22	22	22
Schnitthöhe		mm 24 - 75 24 - 75	24 - 75
Grasfangbox		I	40	60	60
L/B/H		cm	135/44/104	140/47/104	140/47/104
Gewicht		kg	19/20	25/26	27/28

Wichtige Hinweise zur Wartung und Pflege, hier für die Produktgruppe

Rasenmacher Elektro

Bitte beachten Sie unbedingt folgende wichtige Hinweise zur Vermeidung von Schaden oder übermöigem Verschleib an Ihr hem VikING-Gerat:

1. Verschleiße

Manche Teile des VIKING-Gerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleib und müssen je nach Art und Dauer der Nutzungrechtzeitig ersetzt werden.

Dazu gehören u.a.:

• Messer
  -Fangkorb
• Keilriemen

2. Einhaltung der Vorgaben dieser Gebrauchsanleitung

Benutzung, Wartung und Lagerung des VKING-Gerates müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben. Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten.

Dies gilt insbesondere für:

• nicht ausreichend dimensionierte Zuleitung (Querschnitt)
  -falscher elektrischer Anschluss (Spannung)
• nicht von VIKING freigegebene Veränderungen am Produkt
• Verwendung nicht von VIKING freigegebener Anbauteile, Anbauerate oder Schneidwerkzeuge (siehe VIKING-Verkaufsunterlagen)
• nicht bestimmungsgemäß Verwendung des Produktes
  -Einsatz des Produktes bei Sportoder Wettbewerbs-Veranstaltungen
• Folgeschäden durch die Weiterbenutzung des Produktes mit defekten Bauteilen

3. Wartungsarbeiten

Alle im Abschnitt "Wartung" aufgeführten Arbeitsmen müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführten werden können, ist damit ein autorisierter Fachhändler zu beauftragen. Werden diese Arbeitsen versampt, können Schäden auftreten, die der Benutzer zu verantworten hat. Dazu zahlen unter anderen:

• Schaden am Antriebsmotor infolge unzureichender Reinigung der Kuhlluftführung (Ansaugschitze)
• Korrosions- und andere Folgeschäden durch unsachgemäß Lagerung
• Schaden und Folgeschäden durch die Verwendung von anderen als VIKING-Original-Ersatzteilen
• Schaden durch Wartungs- oder Reparaturarbeiten, die nicht in Werkstätten von autorisierten Fachhandlern durchgeführt wurden

Wir,

VIKING GmbH

Hans Peter Stihl-Straße 5

A-6336 Langkampfen / Kufstein

erklaren, dass die Maschine

Rasenmacher,handgebung und netzbetrieben

Fabrikmarke:VIKING

Typ: ME 400 ME 450

ME 400 M ME 450 M

ME 455

ME 455 M

Serien-identifizierung: 6117 6101

mit folgenden EG-Richtlinien übereinstimmt:

98/37/EG, 73/23/EWG, 89/336/EWG, 2000/14/EG

Das Erzeugnis ist in Übereinstimmung mit folgenden Normen entwickelt und gefertigt worden:

EN 836, DIN VDE 0700 Teil 1,

DIN VDE 0700 Teil 206,

EN 55014-1, EN 55014-2, EN 55104,

EN 61000-3-2, EN 61000-3-3

Angewandtes

Konformitätsbewertungsverfahren:

Anhang VI

Name und Anschrift der beteiligten benannten Stelle:

Aufbewährung der Technischen Unterlagen:

VIKING GmbH

Produktzulassung

Gemessener Schalleistungspegel:

87 dB(A) ME 400/M

91 dB(A) ME 450/M,

ME 455/M

Garantierer Schalleistungspegel:

90 dB(A) ME 400/M

94 dB(A) ME 450/M,

ME 455/M

Langkampfen, den 05.11.2002

VIKING GmbH

Lechner

Geschäftsführer / Leiter Marketing

ME 400 M, ME 450 M, ME 455 M

Fabricant Austria Antriebstechnik

Type BSRBF 0,75/2

Tension Volt [V] 230 230 230

Puisance absorbee Watt [W] 1200 1600 1600

Hans Peter Stihl-Straße 5

6336 Langkampfen / Kufstein

(Autrique)

EN 836, DIN VDE 0700-1,

DIN VDE 0700-206

EN 55014-1, EN 55014-2, EN 55104,

EN 61000-3-2, EN 61000-3-3

Hans Peter Stihl-Straße 5

A-6336 Langkampfen / Kufstein

EN 836, DIN VDE 0700-1,

DIN VDE 0700-206,

EN 55014-1, EN 55014-2, EN 55104,

EN 61000-3-2, EN 61000-3-3

Hans Peter Stihl-Straße 5

A-6336 Langkampfen / Kufstein

EN 836, DIN VDE 0700-1,

DIN VDE 0700-206,

EN 55014-1, EN 55014-2, EN 55104,

EN 61000-3-2, EN 61000-3-3

Hans Peter Stihl-Straße 5

A-6336 Langkampfen / Kufstein

declaramos que laquina.

Cortácspedétrico

Marca:VIKING

Tip:ME400 ME450

ME 400 M ME 450 M ME 455 ME 455 M

Identificacion de series:6117 6101

EN 836, DIN VDE 0700-1, DIN VDE 0700-206,

EN 55014-1, EN 55014-2, EN 55104, EN 61000-3-2, EN 61000-3-3

Hans Peter Stihl-Straße 5

A-6336 Langkampfen / Kufstein

declar que a aquina

EN 836, DIN VDE 0700-1,

DIN VDE 0700-206, EN 55014-1,

EN 55014-2, EN 55104,

EN 61000-3-2, EN 61000-3-3
