GEBRUIKSAANWIJZING ME 450 VIKING

Geachte klant, Hartelijk dank dat u hebt gekozen voor een kwaliteitsprodukt van VIKING. Dit produkt werd gefabriceerd vol- gens moderne produktieprocédé's en uitgebreid getest op kwaliteit. Want pas als u tevreden bent met uw grasmaaier is ons doel bereikt. Mocht u vragen hebben over uw grasmaaier, wend u dan tot uw dea- ler of direct tot onze verkoopmaat- schappij. Veel plezier met uw VIKING-grasma- aier. Nikolas Stihl Directie VIKING werkt voortdurend aan de verdere ontwikkeling van zijn produk- ten. Wijzigingen in de levering qua vorm, techniek en uitrusting moeten wij ons derhalve voorbehouden. Aan de gegevens en afbeeldingen in deze handleiding kunnen daarom geen aanspraken worden ontleend. Inhoudsopgave Voor uw veiligheid 2 Voorbereidende maatregelen 2 Voorbereidende maatregelen 2 Onderhoud en reparaties 3 Risico's door elektrische stroom 3 Beschrijvingen van de symbolen 4 Beschrijving van de maaier 4 Onderdelen levering 5 Grasmaaier bedrijfsklaar maken 6 Montage duwboom 6 Monteren van de grasopvangbox 6 Grasopvangbox vasthaken en loshaken 7 Instellen van de maaihoogte 7 Tips bij het grasmaaien 7 Maaien op hellingen 7 Juiste belasting van de motor 8 Als de grasmaaier blokkeert 8 Motorveiligheidsschakelaar 8 Activeren van de netzekering 8 Optimaal maaibeeld 8 In gebruik nemen 9 Elektrisch aansluiten van de grasmaaier 9 Trekontlasting 9 In- en uitschakelen 10 Wielaandrijving ME 455, ME 455 M 10 Grasopvangbox leegmaken 10 Onderhoud 11 Reinigen 11 Motor 11 Kogellagers 11 Duwboom bovenste gedeelte 11 Opslag 11 Winterpauze 11 Slijpen van het mes 12 Instellen van de aandrijvingskabel ME 455, ME 455 M 13 Standaard reserveonderdelen 13 Milieubescherming 13 Foutopsporing 14 Schakelschema 15 Technische gegevens 16 Onderhoudsinstructiese 17 CE-conformiteitsverklaring van de fabrikant 182 0478 121 9900 B - NL Bij het werken met de grasmaaier dienen deze voorschriften ter voorkoming van ongevallen absoluut in acht te worden genomen. Lees de gehele gebruik- saanwijzing zorgvuldig door alvorens het apparaat in gebruik te nemen. Bewaar de gebruiksaanwij- zing goed. Maak u vertrouwd met de bedieningsele- menten en het gebruik van de machine. Sta nooit toe dat kinderen of andere personen, die de bedieningshandleiding niet kennen, de maaier gebruiken. Jongeren onder de 16 jaar mogen de grasmaaier niet gebruiken. Maai nooit terwijl er personen, met name kinderen, of dieren in de buurt zijn. Denk eraan dat degene die de machine bedient of de gebruiker verantwoordelijk is voor ongevallen met andere personen of hun eigendommen. Na het gebruik van alcohol, drugs of medi- cijnen die de reactiesnelheid nadelig beïnv- loeden mag niet met het apparaat worden gewerkt. Voor de eerste ingebruikname moeten instructies door de verkoper of een andere vakkundige worden gegeven. De grasmaaier is alleen voor het maaien van gras bestemd. Een andere toepassing is niet toegestaan. Wegens gevaar voor lichamelijk letsel van de gebruiker mag de grasmaaier niet worden gebruikt voor het schoonmaken (afzuigen, schoonblazen, sneeuwruimen) van voetpaden of als versnipperaar voor het kleinmaken van snoeiafval van bomen en struiken. Voorbereidende maatregelen

• Tijdens het maaien moet altijd vast schoeisel en een lange broek worden gedragen. Maai niet blootsvoets of op lichte sandalen.

• Controleer het hele terrein waarop de grasmaaier wordt gebruikt en verwijder alle stenen, stokken, draden, botten van de hond en andere zaken die het mes kunnen beschadigen.

• Vóór het gebruik moet altijd even op het oog worden gecontroleerd of het mes, de bevestigingsschroef en de totale maai- unit zich in goede staat bevinden.

• Leen het apparaat alleen uit aan personen die met dit model en de bediening ervan vertrouwd zijn en geef altijd de gebruiksaanwijzing mee.

• Neem de voorgeschreven tijden voor het gebruik van tuinapparatuur met motoraandrijving in acht. Voorbereidende maatregelen

• Maai het gras niet als het nat is.

• De door de fabrikant op de machine geinstalleerde schakelinrichtingen mogen niet worden verwijderd of overbrugd, bijv. vastmaken van een schakelhendel aan de duwboom.

• Maai alleen bij daglicht of bij goede ver- lichting.

• Let altijd op een goede stand bij het maaien op hellingen. Vermijd het maaien op erg steile hellingen.

• Maai alleen stapvoets.

• Maai dwars op de helling, nooit naar boven of naar beneden.

• Wees bijzonder voorzichtig bij het veranderen van richting op de helling.

• Wees bijzonder voorzichtig bij het naar achteren verplaatsen en bij het trekken van de grasmaaier. Gevaar voor struikelen!

• Wees bijzonder voorzichtig als u de maai- er moet keren of deze naar u toe trekt.

• Zet de motor af als de maaier bij het trans- port over andere oppervlakken dan gras omhoog moet worden gekanteld en als u de maaier van en naar het te maaien grasveld transporteert.

• Gebruik de maaier nooit met beschadigde veiligheidsinrichtingen of beschermroosters of zonder gemonteerde veiligheidsinrichtingen, bijv. zonder keerplaat resp. zonder grasopvangbak.

• Schakel de motor volgens de voorschriften in en doe dit alleen als uw voeten zich op een veilige afstand van het snijgereed- schap bevinden.

• Bij het starten van de motor mag de maai- er niet worden gekanteld.

• Open de keerplaat of verwijder de grasopvangbak nooit zolang de motor loopt. Het ronddraaiende mes kan letsel veroorzaken.

• Herhaaldelijke inschakelingen binnen korte tijd, in het bijzonder "spelen" met de scha- kelaar, dienen te worden vermeden.

• De door dit apparaat veroorzaakte spanningsschommelingen bij het starten kunnen bij ongunstige omstandigheden op het net storingen veroorzaken bij andere inrichtingen die op dezelfde groep zijn aangesloten. In dit geval moeten passende maatregelen worden genomen (bijv. aansluiting op een andere groep dan de betroffen inrichting, gebruik van het apparaat op een stroomkring met een lagere impedantie). Voor uw veiligheid3 0478 121 9900 B - NL

• Kans op letsel! Houd handen of voeten nooit in de buurt van het draaiende snijgereedschap. Raak het ronddraaien- de mes nooit aan. Blijf altijd uit de buurt van de uitwerpopening. Houd u steeds aan de door de duwstang bepaalde veiligheidsafstand.

• Til of draag nooit een maaier met lopende motor.

• Zet de motor af en trek de stekker uit het stopcontact: - alvorens blokkeringen los te maken of verstoppingen in het grasuitworpkanaal te verhelpen, - als het mes ergens op is gestoten. Het mes moet worden gecontroleerd op eventuele beschadigingen, - alvorens de maaier te controleren, schoon te maken of werkzaamheden eraan uit te voeren zoals bijv. het verstellen van de maaihoogte, - als de maaier ongewoon sterk begint te vibreren. Onmiddellijke controle is geboden, - als u bij de maaier wegloopt, - alvorens bij te tanken.

• Let op het nalopen van het mes; tot stilstand duurt dit enkele seconden.

• Plaatselijke bepalingen kunnen de minimumleeftijd van de gebruiker vastleggen.

• Om veiligheidsredenen mag de grasma- aier uitsluitend bij hellingen tot max. 25° worden gebruikt. Onderhoud en reparaties Schakel de motor uit en trek de netstekker eruit, voordat u werkzaamheden aan het snijgereedschap verricht, voordat u onder- houds- en reinigingswerkzaamheden ver- richt, voordat u controleert of de voedings- kabel verstrengeld of beschadigd is en voor- dat u het apparaat onbeheerd achterlaat. Verricht alleen onderhoudswerkzaamheden die in de gebruiksaanwijzing worden beschreven. Neem voor alle andere werkzaamheden contact op met de klantenservice van VIKING. Gebruik alleen originele onderdelen. Dit geldt in het bijzonder voor snijgereedschap. Let bij het vervangen van het snijgereed- schap op het juiste type snijgereedschap.

• Zorg ervoor dat alle moeren, pennen en bouten altijd goed vast zitten zodat de maaier zich in een veilige bedrijfstoe- stand bevindt.

• Mochten het mes of de grasmaaier op een hindernis of op een steen o.i.d. zijn gestoten, dan moet de maaier worden afgezet en moet er een deskundig onderzoek worden uitgevoerd.

• Controleer regelmatig de grasopvang- inrichting op slijtage of vermindering van de werking.

• Vervang om veiligheidsredenen versleten of beschadigde onderdelen. Onleesbaar geworden gevaren- en waarschuwingsbordjes op de maaier moeten worden vernieuwd. Uw VIKING- vakhandel heeft reservestickers in voorraad. Risico's door elektrische stroom

• Bijzonder belangrijk voor de elektrische veiligheid zijn stroomkabels, stekkers, de in- en uitschakelaar en het aansluitsnoer. Beschadigde kabels, koppelingen en stekkers of aansluitsnoeren die niet voldoen aan de voorschriften mogen niet worden gebruikt om niet het risico van een elektrische schok te lopen. Controleer daarom de aansluitsnoeren regelmatig op tekenen van beschadiging of veroudering (breekbaarheid).

• Het snoer moet bij het maaien van het mes weg worden gehouden.

• Gebruik buiten uitsluitend tegen vocht geisoleerde verlengkabels (zie ook onder: in bedrijf stellen).

• Hoewel de aandrijfmotor is beschermd tegen spatwater, mag met de grasmaaier niet bij regen en ook niet in een natte omgeving worden gewerkt.

• Laat de grasmaaier niet onbeschermd in de regen staan.

• Verwijder de stekker uit de contactdoos en trek daarbij niet aan het snoer.

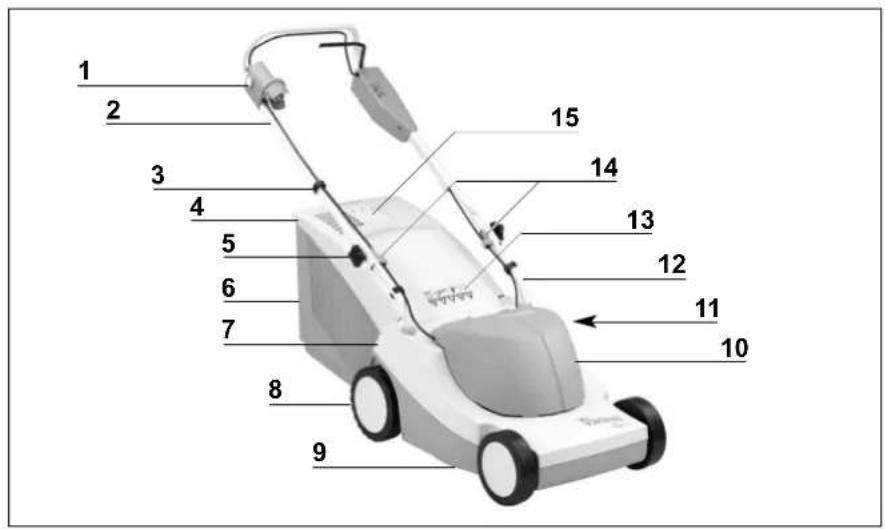

• Wanneer de grasmaaier buiten wordt gebruikt, moet de contactdoos voorzien zijn van een aardlekschakelaar (afschakelstroom max. 30 mA) of moet bij de aansluiting een dergelijke schakelaar worden tussengevoegd. Voor nadere informatie kunt u terecht bij de elektricien. 25° Hellingshoek4 0478 121 9900 B - NL 1 In- en uitschakelaar 2 Duwboom bovenste gedeelte 3 Kabelclip 4 Bovenstuk grasopvangbox 5 Draaiknop 6 Onderstuk grasopvangbox 7 Bovenste gedeelte huis 8 Wielen 9 Onderste gedeelte huis 10 Motor 11 Centrale hoogteverstelling 12 Duwboom onderste gedeelte 13 Grasuitworpklep 14 Kabelgeleiding 15 Vulhoogte-indicator Beschrijvingen van de symbolen Beschrijving van de maaier A B C D E

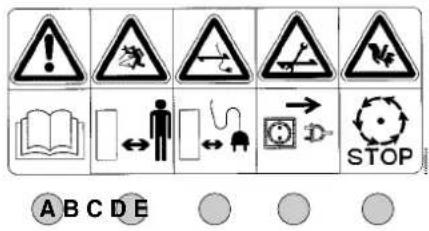

Lees vóór het in gebruik nemen van de machine de gebruiksaanwijzing. Houd derden uit de buurt van de gevarenzone. Houd het aansluitsnoer weg van het mes. Schakel de motor uit en trek de netstekker eruit, voordat u werkzaamheden aan het snijgereedschap verricht, voordat u onderhouds- en reinigingswerk- zaamheden verricht, voordat u controleert of de voedingskabel verstrengeld of beschadigd is en voordat u het apparaat onbeheerd achterlaat. ATTENTIE - Messen lopen na.

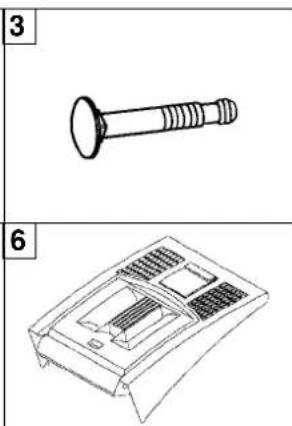

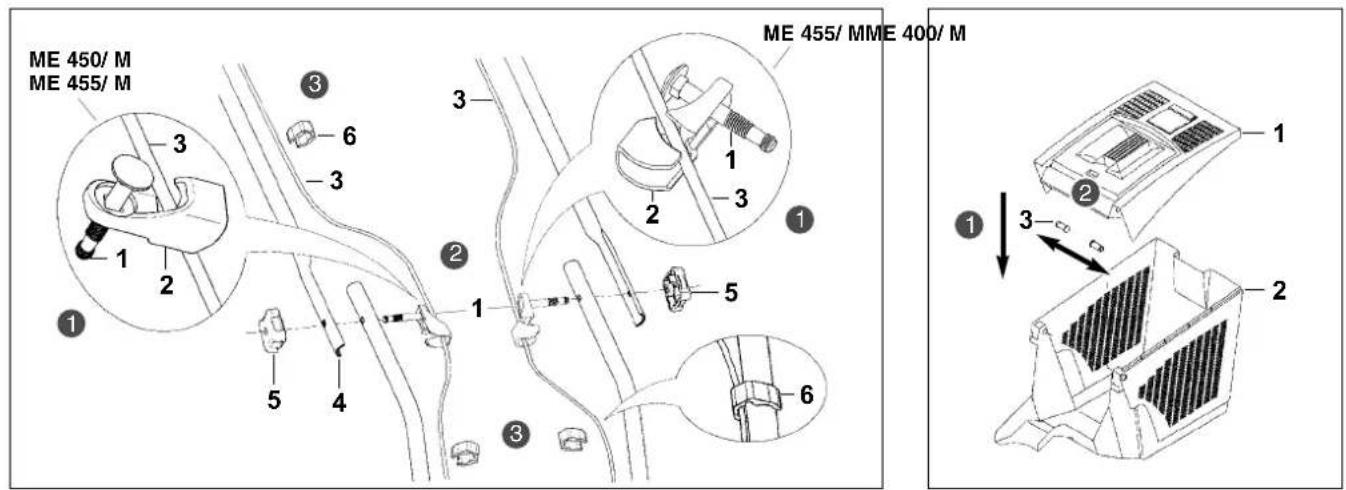

0478 121 9900 B - NL Montage duwboom Monteren van de grasopvangbox Grasmaaier bedrijfsklaar maken Plaats het bovenste gedeelte 1 van de grasopvangbak op het onderste gedeelte 2. Druk pen 3 van binnen door de hiervoor bedoelde gaten. Steek de bout 1 door de opening in de kabelgeleiding 2 en haak de kabel 3 in de kabelgeleiding. Monteer het bovenstuk van de duwstang 4 op de beide onder- stukken van de duwstang. Steek de bouten 1 (met kabelgeleiding) van binnen naar buiten door de boringen en schroef deze met de draaiknop 5 vast.

De speciale constructie van de schroefdraden voorkomt dat de draaiknoppen vanzelf helemaal van de bouten kunnen draaien (bescherming tegen verlies). Bevestig de kabels zoals afgebeeld door middel van kabelclips 6 aan het onderstuk van de duwstang.

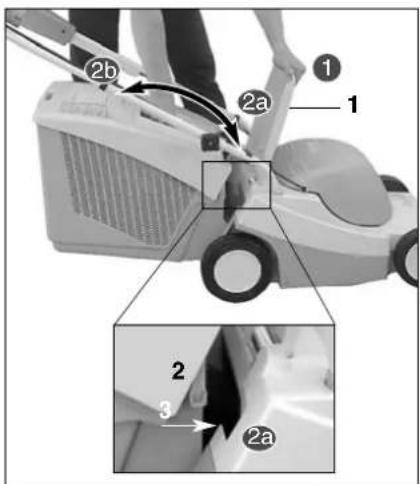

Grasopvangbox vasthaken en loshaken Instellen van de maaihoogte Centrale maaihoogteverstelling Er kunnen 7 verschillende snijhoogtes tussen 24 en 75 mm worden ingesteld. De verstelhendel voor de centrale hoogteverstelling bevindt zich bij het linker achterwiel. Gebruikelijk zijn de snijstanden 2 t/m 6. Druk de verstelhendel eerst licht in de richting van het wiel en klik de hendel daarna in de gewenste stand (= snijhoogte) vast. Stand 1 = laagste snijhoogte Stand 7 = hoogste snijhoogte Attentie! Stel de snijhoogte alleen bij uitgeschakelde motor in. Tips bij het grasmaaien Attentie: Voor het vasthaken en los- haken van de grasopvangbox moet de grasmaaier worden uitgeschakeld. Trek de uitwerpklep 1 naar boven. Vasthaken: Haak de grasopvangbox met de haak 2 in de betreffende openingen 3 aan het apparaat. Sluit de uitwerpklep 1 weer. Loshaken: Maak de grasopvangbox van de haak los en verwijder deze naar achteren uit de grasmaaier. Sluit de uitwerpklep 1 weer

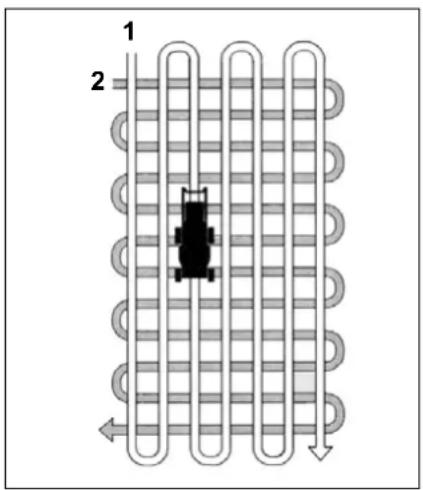

ATTENTIE Een mooi en dicht grasveld wordt ver- kregen door vaak maaien en kort hou- den van het gras. Niet te kort maaien bij een heet en droog klimaat omdat het gras anders door de zon verbrand en onooglijk wordt! Met een scherp mes is het maaibeeld mooier dan met een stomp mes. Laat messen daarom regelmatig slijpen (vakhandel). Maai geen nat gras of bij regen! Gebruik om veiligheidsredenen altijd een onbeschadigde grasopvangbak. Maaien op hellingen Om veiligheidsredenen mag de grasmaaier uitsluitend bij hellingen tot max. 25° worden gebruikt. 25° Hellingshoek

0478 121 9900 B - NL Geleid het aansluitsnoer bij het maai- en. Aansluitsnoeren kunnen bij het maaien per ongeluk worden doorges- neden en bergen derhalve een hoog ongevalsrisico in zich. Maai daarom alleen zo dat het aansluitsnoer altijd zichtbaar in het al gemaaide grasveld ligt. Attentie: - Haal onmiddellijk eventuele knopen uit de kabel. - Bij gebruik van een kabeltrommel moet het snoer helemaal zijn afge- rold, anders kan er door elektrische weerstand vermogensverlies en oververhitting ontstaan. Als de grasmaaier blokkeert Onmiddellijk de motor afzetten en de stekker eruit trekken. Daarna de oorzaak van de storing verhelpen. Optimaal maaibeeld Juiste belasting van de motor Schakel de grasmaaier niet in hoog gras of met de laagste snijhoogte in. De grasmaaier mag slechts zo zwaar worden belast dat het motortoerental daarbij niet wezenlijk terugloopt. Stel bij een dalend toerental een hogere snijhoogte in en/of reduceer de snelheid vooruit. Voor een optimaal maairesultaat moet afwisselend in twee richtingen en met dezelfde snijhoogte worden gemaaid. Bij zeer hoog gras is het beter om twee keer met verschillende snijhoogtes te maaien.

Activeren van de netzekering Wordt de veiligheidsschakelaar vaak geactiveerd, dan kan dit de volgende oorzaken hebben: - Aansluitsnoer niet geschikt, zie "elektrische aansluiting" - Lichtnet overbelast: Sluit het apparaat op een andere stroomkring aan. Motorveiligheidsschakelaar Treedt tijdens de werkzaamheden een overbelasting op, dan schakelt de ther- mische overbelastingsbeveiliging de motor automatisch uit en springt de rode motorveiligheidsschakelaar in de buurt van de aan/uit-knop naar buiten. Oorzaken van overbelasting: - maaien van te hoog gras of bij te laat ingestelde snijhoogte - te grote snelheid vooruit - niet geschikte of te lange aansluitkabel (spanningsverlies) (zie hoofdstuk "Apparaat aansluiten") - slechte reiniging van de koelluchttoevoer (ventilatiesleuven) Opnieuw in gebruik nemen: Na een afkoelingsperiode van ca. 10 minuten (afhankelijk van de omge- vingstemperatuur) kunt u de motorvei- ligheidsschakelaar bij de aan/uit-knop indrukken en kan het apparaat weer worden ingeschakeld (zie hoofdstuk "In gebruik nemen").9 0478 121 9900 B - NL

De spanning in het voedingsnet moet met de aangegeven nominale spanning van het apparaat overeenkomen. Het snoer voor de aansluiting op het lichtnet moet voldoende zijn beveiligd (zekeringen; zie technische gegevens). Als aansluitsnoer mogen alleen kabels worden gebruikt die niet lichter zijn dan rubbergecoate leidingen H07 RN-F DIN/VDE 0282 en een minimale diameter hebben van 3 x 1,5 mm

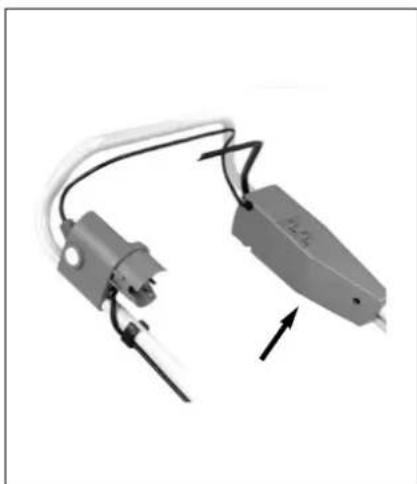

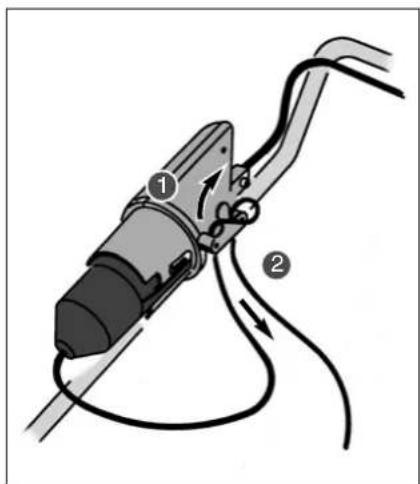

De koppelingen van de aansluitsnoeren moeten van rubber zijn of met rubber zijn overtrokken en voldoen aan de norm DIN/VDE 0620. Elektrisch aansluiten van de grasmaaier In gebruik nemen Trekontlasting Om veiligheidsredenen moet de elektrische kabel altijd door de trekontlasting worden geleid. Bevestigen: Vorm een lus van de kabel en steek deze door het sleufgat Leg dan de lus over de haak en trek deze vast.

• Controleer het hele terrein waarop de grasmaaier wordt gebruikt en verwijder alle stenen, stokken, draden, botten van de hond en andere zaken die het mes kunnen beschadigen.

• Schakel de motor volgens de voorschriften in en doe dit alleen als uw voeten zich op een veilige afstand van het snijgereedschap bevinden.

• Wees bijzonder voorzichtig als u de maaier moet keren of deze naar u toe trekt.

• Kans op letsel! Houd handen of voeten nooit in de buurt van het draaiende snijgereedschap. Raak het ronddraaiende mes nooit aan. Blijf altijd uit de buurt van de uitwerpopening. Houd u steeds aan de door de duwstang bepaalde veiligheidsafstand.

• Tijdens het maaien moet altijd vast schoeisel en een lange broek worden gedragen. Maai niet blootsvoets of op lichte sandalen.

• Maai nooit terwijl er personen, met name kinderen, of dieren in de buurt zijn. ATTENTIE

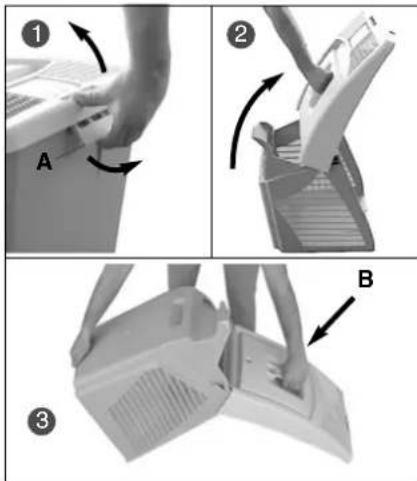

0478 121 9900 B - NL Grasopvangbox leegmaken Let op de afbeeldingen op de weergave van het vulpeil. Als de weergave van het vulpeil (stand STOP) is gesloten, dan is de opvangbox vol en moet deze worden leeggemaakt Open de grasopvangbox met behulp van clip A en klap het bovenstuk van de grasopvangbox naar boven open. Klap de gevulde grasopvangbox naar achteren om. Door de geïntegreerde greep B kan de grasopvangbox gemakke- lijk worden leeggemaakt. Klap het bovenstuk na het leegmaken dicht en klik het weer vast.

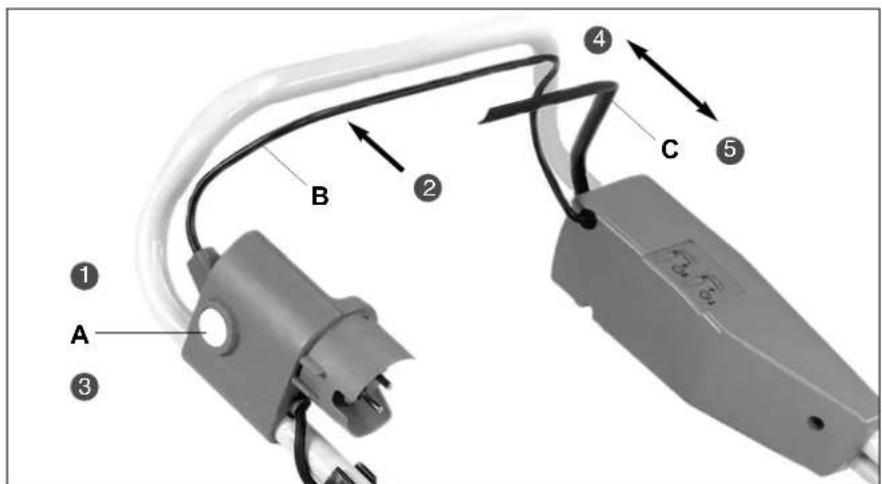

In- en uitschakelen Wielaandrijving ME 455, ME 455 M Grasmaaier inschakelen Grasmaaier uitschakelen Trek de aandrijvingshendel C aan, de aandrijving van de maaier start. Snelheid: 3,2 km/ h Laat de aandrijvingshendel C los, de aandrijving van de maaier schakelt uit Attentie: hierbij loopt de motor nog zolang u de motorstop- hendel B aangetrokken houdt. Druk de veiligheidsknop A in en houd deze ingedrukt. Trek aan de hendel motorstop B en houd deze vast. Laat veiligheidsknop A los.

Laat de hendel motorstop B los. Het mes komt na een korte uitlooptijd tot stilstand. Schakel de grasmaaier niet in hoog gras of met de laagste snijhoogte in. Trek bij het verlaten van de grasmaaier de netstekker eruit. ATTENTIE

Onderhoud FIndien u niet over de noodzakelijke hulpmiddelen beschikt, kan uw dealer u zeker behulpzaam zijn. Gebruik om veiligheidsredenen alleen originele onderdelen van VIKING. Attentie: Trek bij alle onderhoudswerkzaam- heden en werkzaamhe- den aan de messen de netstekker eruit. Raak het mes nooit aan voordat het stilstaat. Maak het apparaat na het maaien grondig schoon. Een zorgvuldige behandeling beschermt uw apparaat tegen beschadigingen en verlengt de levensduur. Verwijder verontreinigingen van de koelluchttoevoer (ventilatiesleuf) tussen de motorkap en het bovenstuk van de behuizing om voldoende koeling van de motor te kunnen garanderen. Reinig de onderkant van de grasmaaier met een borstel en water. Haal eerst de aangekoekte grasresten aan de behuizing en in het uitwerpkanaal met een houten staaf los. Reinigen Motor De elektromotor is onderhoudsvrij. Kogellagers De kogellagers van de wielen zijn onderhoudsvrij. Duwboom bovenste gedeelte Het bovenstuk van de duwstang is voorzien van een isolatielaag. Bij beschadiging van deze isolatielaag moet het bovenstuk van de duwstang worden vervangen. Opslag De ruimte waar de maaier wordt opge- borgen, moet droog en schoon zijn. Bovendien moet de maaier buiten bereik van kinderen worden opgebor- gen. Eventuele storingen aan de maaier dienen altijd voor het opbergen ervan te worden verholpen, zodat deze zich altijd in een bedrijfszekere toestand bevindt. De ruimte waar de maaier opgeborgen wordt, moet droog, stofarm en buiten het bereik van kinderen zijn. Winterpauze Attentie: Kans op letsel! Werk alleen met handschoenen. Richt waterstralen nooit op moto- ronderdelen, pakkingen, lagers en elektrische onderdelen zoals schake- laars. Dit kan leiden tot dure reparaties. Onderhoudsinterval: Na elk gebruik Onderhoudsinterval: Voor elk gebruik12 0478 121 9900 B - NL Slijpen van het mes De voorgeschreven aantrekkoppels van de messchroeven dienen nauwkeurig te worden nageleefd omdat de veilige bevestiging van het mes ervan afhangt ATTENTIE Als het maairesultaat met de tijd verslechtert, is waarschijnlijk het mes stomp geworden. Gebruik voor de demontage een hout- blok 1 (ca. 60x60 mm) om het maai- mes tegen te houden. (zie afb.) Draai de mesbout 2 (2x) los. Maaimes demonteren: Het maaimes moet met inachtneming van de volgende punten worden bijgeslepen:

• Koel het mes bij het slijpen, bijv. met water. Het mag niet blauw verkleuren omdat anders het vermogen tot scherp blijven vermindert.

• Slijp het mes gelijkmatig om vibra- ties door onbalans te voorkomen.

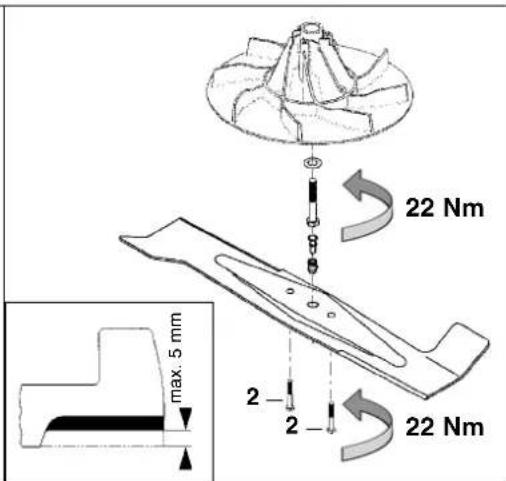

• Controleer het mes vóór de inbouw op beschadigingen. Het mes moet worden vernieuwd als er kerven of scheuren zichtbaar zijn of als de snijkanten 5 mm teruggeslepen zijn (slijtagegrens).

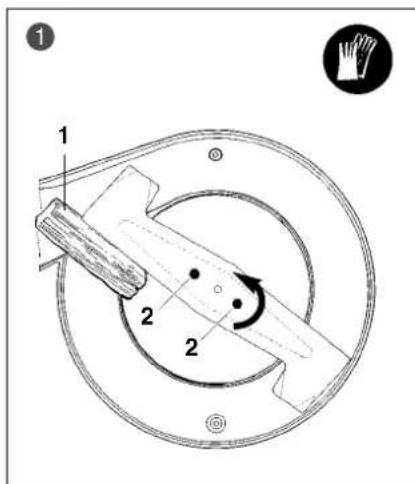

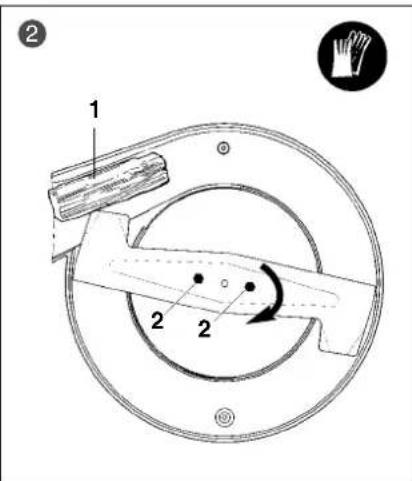

Monteer het maaimes met de omhoog- gebogen randen naar boven. Gebruik voor de montage een houtblok 1 (ca. 60x60 mm) om het maaimes tegen te houden (zie afb.). Draai de bout 2 (2x) met een aanhaal- koppel van 22 Nm vast. Maaimes monteren:Onderhoudsinterval: om de 25 bedrijfsuren

Instellen van de aandrijvingskabel ME 455, ME 455 M Bij een nieuwe maaier is de kabel correct ingesteld. Het kan voorkomen dat er door slijtage van de koppeling moet worden bijgesteld. Hiervoor is op het paneel een stelschroef aangebracht. De instelling dient zodanig te geschieden dat bij het aantrekken van de aandrijvingshendel de aandrijving begint. Wordt de hendel losgelaten, dan moet de aandrijving stoppen (bij de vakhandel zal men u graag behulpzaam zijn). Standaard reserveonderdelen Milieubescherming Messen ME 400

Grasresten horen niet in de vuilnisbak, maar moeten wor- den gecomposteerd. De verpakkingen, het apparaat en de accessoires zijn van recyclebaar materiaal en moeten overeenkomstig worden afgevoerd. Door materiaalresten gescheiden en milieubewust af te voeren, levert u een belangrijke bijdrage aan de recycling van waardevolle stoffen.14 0478 121 9900 B - NL Motor start niet Sterke vibraties tijdens gebruik Slecht gemaaid, gras wordt geel Start slecht of het vermogen van motor wordt minder Uitwerpkanaal verstopt - Maaimes is versleten - Maaien van te hoog of te vochtig gras - Maaimes vervangen - De snijhoogte en de maaisnelheid aan de te maaien oppervlakte aanpassen - Maaien van te hoog of te vochtig gras - Maaierhuis is verstopt - De snijhoogte en de maaisnelheid aan de te maaien oppervlakte aan- passen - Maaierhuis reinigen (voor het reini- gen netstekker eruit trekken) - Maaimes is stomp of versleten - De snelheid vooruit is in verhouding met de snijhoogte te hoog - Maaimes slijpen of vervangen - Snelheid vooruit verminderen en/ of juiste snijhoogte selecteren - De messenbouten zijn los - De motorbevestiging is los - Het mes is ongebalanceerd door verkeerd slijpen of breuk - Messenbouten vastdraaien (evt. contact opnemen met de klantenservice) - Bouten motorbevestiging vastdraai- en (contact opnemen met de klan- tenservice) - Mes slijpen (balanceren) of vervangen Storing Mogelijke oorzaak Oplossing - Geen spanning - Aansluitkabel/stekker stekkeraansluiting defect - Zekering controleren - Controleren (elektromonteur) vervangen Foutopsporing15 0478 121 9900 B - NL

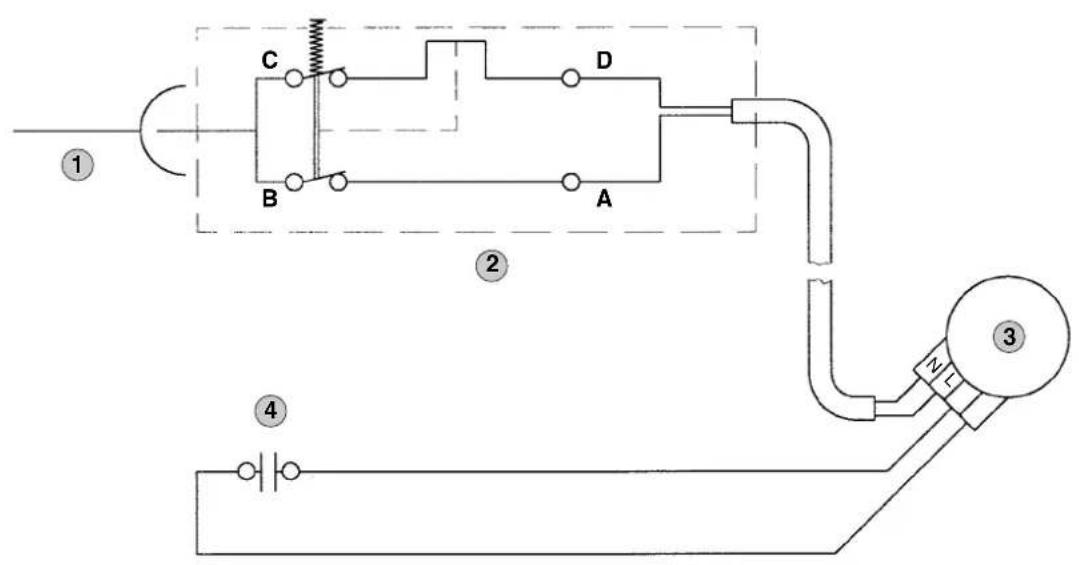

Netkabel met stekker en koppeling

Veiligheidschakelaar

dB 77 79 79 Acceleratie op de bovenste leistang a vhw m/s

Onderhoudsinstructies Belangrijke aanwijzingen voor het onderhoud, voor de productgroep Grasmaaiers met elektromotor Neem de volgende belangrijke aanwij- zingen in acht om schade of overmati- ge slijtage aan uw VIKING-apparaat te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het VIKING- apparaat zijn ook bij reglementair gebruik aan normale slijtage onderhe- vig en moeten afhankelijk van de gebruikswijze en gebruiksduur tijdig worden vervangen. Hiertoe behoren o.a.: - Messen - Opvangbox - V-riem

2. Inachtneming van de voorschrif-

ten in deze gebruiksaanwijzing Het VIKING-apparaat moet zo z orgvuldig mogelijk worden gebruikt, onderhouden en opgeslagen, zoals omschreven in deze gebruiksaanwij- zing. Voor alle beschadigingen die door niet inachtneming van veiligheids-, bedienings- en onderhoudsaanwijzin- gen worden veroorzaakt, is de gebruiker zelf verantwoordelijk. Dit geldt met name voor: - foutieve aansluiting (spanning) - te dunne voedingskabel (diameter) - niet reglementair gebruik van het product - het gebruik van niet door VIKING toegelaten onderdelen, aanbouwap- paraten of snijgereedschappen (zie VIKING-verkoopcontract) - niet door VIKING toegelaten wijzigingen aan het product - het gebruik van het product bij sport- of wedstrijdevenementen - gevolgschade door een product met defecte onderdelen verder te gebruiken

3. Onderhoudswerkzaamheden

Alle in het hoofdstuk "Onderhoud" ver- melde werkzaamheden moeten regel- matig worden uitgevoerd. Voor zover deze onderhoudswerkzaamheden niet door de gebruiker zelf kunnen worden uitgevoerd, moeten deze aan een erkende dealer worden overgedragen. Worden deze werkzaamheden verzu- imt, dan kan schade ontstaan waarvoor de gebruiker verantwoordelijk is. Hiertoe behoren onder andere: - beschadigingen aan de aandrijfmo- tor door niet tijdig of ondeskundig uitgevoerd onderhoud of onvoldoen- de reiniging van de koelluchttoevoer (ventilatiesleuven) - corrosie- en andere gevolgschade door ondeskundige opslag - beschadigingen en gevolgschade door het gebruik van onderdelen die geen originele onderdelen van VIKING zijn - beschadigingen door onderhouds- en reparatiewerkzaamheden die niet in werkplaatsen van erkende dealers werden uitgevoerd18 0478 121 9900 B - NL Wij, VIKING GmbH Hans Peter Stihl-Straße 5 A-6336 Langkampfen / Kufstein verklaren, dat het toestel Grasmaaier, handgeduwd en met netvoeding Fabrieksmerk: VIKING Type: ME 400 ME 450 ME 400 M ME 450 M ME 455 ME 455 M Productie- kenmerk: 6117 6101 overeenstemt met de volgende EG-richtlijnen: 98/37/EG, 73/23/EEG, 89/336/EEG, 2000/14/EG Het product is in overeenstemming met de volgende normen ontwikkeld en ver- vaardigd: EN 836, DIN VDE 0700-1, DIN VDE 0700-206, EN 55014-1, EN 55014-2, EN 55104, EN 61000-3-2, EN 61000-3-3 Toegepaste conformiteitsbeoordelings- procedure: Appendix VI Naam en adres van de bevoegde instantie: Societe Nationale de Certification et d’Homologation S.a.r.l. 11, Route de Sandweiler 5230 Sandweiler Luxembourg Klassement van de technische docu- mentatie: VIKING GmbH Productgoedkeuring Gemeten geluidsvermogensniveau: 87 dB(A) ME 400/ M 91 dB(A) ME 450/ M, ME 455/ M Gegarandeerd geluidsvermogensniveau: 90 dB(A) ME 400/ M 94 dB(A) ME 450/ M, ME 455/ M Langkampfen, 05-11-2002 VIKING GmbH Lechner Directeur / hoofd Marketing CE-conformiteitsverklaring van de fabrikant0478 121 9900 B - IT ME 400 M = ME 400 ME 450 M = ME 450 + ME 455 M = ME 455 Lama multiuso, Kit per mulching1 0478 121 9900 B - IT
