BEDIENUNGSANLEITUNG PG210 Gianni Ferrari

TECHNISCHES HANDBUCH

MANUAL TÉCNICO

INSTRUKTIONBOG

TECHNISCH HANDBOEK

CE

IL PRESENTE MANUALE E SPROVISTO DEL CERTIFICATO DI CON FORMITA E PERFAMIO UTILI ZABILE ESCLUSIVAMENTE AD USO INTERNO ALLA RETEI VENDITA GIANNI FERRARI E NON DIVULGABLE ALL UPGUTIRE PONALE

THE CERIECATE OF CONFORMITY MISSS IN THIS MANUAL: THE MANUAL IS ONE FOR GIANNI FERRARI SALES NETWORK AND IT DOESN'T MAY BE SPREAD TO THE FINAL USERS.

LE PRESENT MANUEL EST DEPOURVU DU CERTIFICAT DE CONFORMITE ET EST DESTINÉ SEULEMENT A LES DISTRIBUTEURS GIANNI FERRARI ET N'EST PAS DIVULGABLE A L'UTILISATEUR FINAL

DIESES HANDBUCENTHALKTKE NENKONFORMTATSBKLRUNGUND KANN AUSSCHLIEBLICH VON GIANNI FERRARI-HANDLER BENUTZT WERDEN, DART ABSOLUT NICHT AM ENPKUNDE AUSGETEILT WERDEN

pag.

6 MANUALE D'ISTRUZIONE
LINGUA ORIGINALE
20 USER'S MANUAL
33 NOTICE TECHNIQUE
47 TECHNISCHES HANDBUCH DE
61 MANUAL TECNICO ES
75 INSTRUKTIONBOG DK
88 TECHNISCH HANDBOEK NL

ILLUSTRATIONS ET SCHEMAS

BILDER UND ZEICHNUNGEN

ILUSTRACIONES Y ESQUEMAS

DIAGRAMTEGNINGER

102 ILLUSTRATIES EN DIAGRAMMEN

INDICE

NOTE PER LO SMALTIMENTO DEL PRODOTTO VALIDE PER LA COMUNITÀ EUROPEA 6

1. TARGHETTA CE 7
2. AI NOSTRI CLIENTI 7
3. RESPONSABILITA' DELL'OPERATORE 7
4. NORME DI SICUREZZA 7

3.1 PENDENZE 8
3.2 TRASPORTO E SCARICO 8

1. CARATTERISTICHE TECNICHE 9

4.1 PESO MOTRICE 9
4.2 APPARATO RASAERBA/ATTREZZATURA 10
4.3 LIVELLO DI POTENZA ACUSTICA 10
4.4 OPERATORE 10

5.COMANDIE STRUMENTI 10

1. UTILIZZO COMANDI E STRUMENTI 11

6.1 AVANZAMENTO - RETROMARCIA 11
6.2 LEVA FRENO DI STAZIONAMENTO 11
6.3 BLOCCODIFFERENZIALE 11
6.4 LEVA BY-PASS 11
6.5 ACCELERATORE A MANO 11
6.6 STARTER AVVIAMENTO MOTORE 11
6.7 PRESA DI FORZA 11
6.8SOLLEVAMENTO IDRAULICO 11
6.9 RIBALTAMENTO IDRAULICO DEL CESTO 11
6.10 ELEVATORE 11
6.11 DESCrizIONE FUNZIONI COMPUTER 11

1. SCHEMA ELETTRICO 12

7.0 LEGENDA COLORI 12
7.1 DAIHATSU 950D 12
7.2 DAIHATSU 950 G 12
7.3 KUBOTA D 902 13
7.4 STRADALE KUBOTA D 902 DAIHATSU 950D/950G 13
7.5 BRIGGS & STRATTON 14
7.6 DIAGNOSTICA SUGLI INTERRUPTORI 14

8.AVVIAMENTOMOTORE 14

1. MOVIMENTAZIONE DELLA MACCHINA 15

2. TAGLIO DELL'ERBA E SISTEMA DI RACCOLTA AUTOMATICO 15

3. ARRESTO MOTORE 15
4. RIFORNIMENTO 15
5. MANUTENZIONE ORDINARIA 15

13.1 RABBOCCO OLIO MOTORE 15
13.2 RABBOCCO LIQUIDO REFRIGERANTE. 16
13.3 RABBOCCO OLIO IMPIANTO IDRAULICO 16
13.4 RABBOCCO OLIO ASSALE ANTERIORE 16
13.5 BATTERIA. 16
13.6 FILTRO ARIA 16
13.7 RETE RADIATORE. 16
13.8 RETE MOTORE 16
13.9 Filtro OLIO MOTORE 16
13.10 PRESSIONEPNEUMATICI 16
13.11 REGOLAIZIONE TENSIONE CINGHIE 16
13.12 PULIZIA DELLA MACCHINA 16
13.13 INGRASSATORE CILINDRO RIBALTAMENTO CESTO 16
13.14 INGRASSATORE CILINDRO RIBALTAMENTO CESTO 16
13.15 INGRASSATORE PDP 16
13.16 INGRASSAGGIO PEDALE 16
13.17 FILTRI IMPIANTO IDRAULICO 16

ANMERKUNGEN ZUR ENTSORGUNG DES GIFTSTOFFES NACH CE NORMEN 48

1. TYPENSCHILD CE 49

2. AH UNSERE KUNDEN 49

3. VERANTWORTLICHKEIT DES BEDIENERS 49

4. SICHERHEITSVORSCHRIFTEN 49

3.1 STEILHANGE 50

3.2 TRANSPORT UND ABLADUNG 50

1. TECHNISCHE EINZELHEITEN 51

4.1 MOTOR GEWITCH 51
4.2 RASENMAHAPPARAT/AUSRUSTUNG 52
4.3 NIVEAU DER SCHALLEISTUNG 52
4.4 BEDIENERSITZ 52

1. BEDIENUNGSGERAETE 52

2. GEBRAUCH VON KONTROLLEN UND INSTRUMENTEN 53

6.1 VORWÄRTS-RUCKWARTS 53

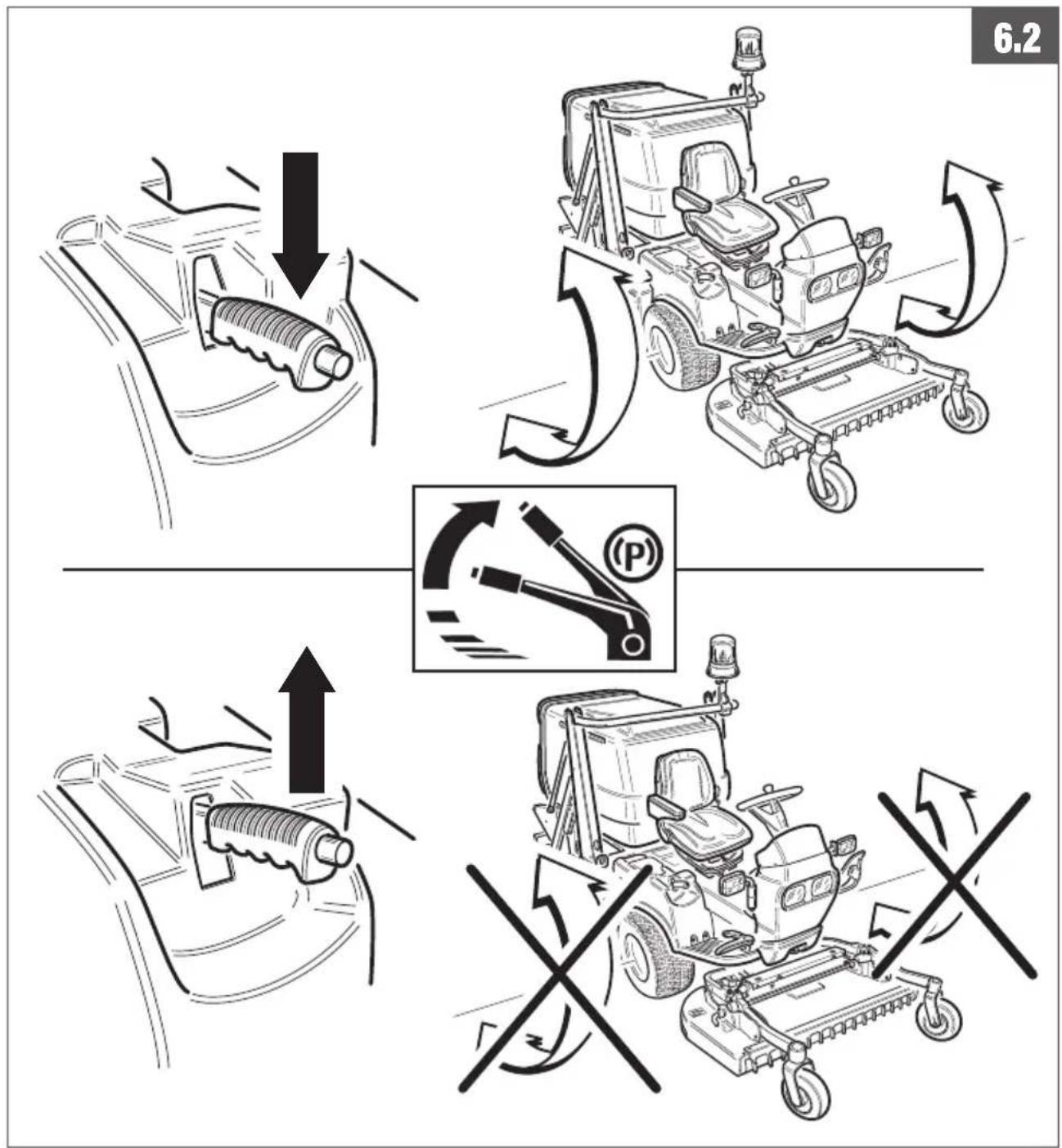

6.2 HEBEL DER FESTELLBREMSE 53

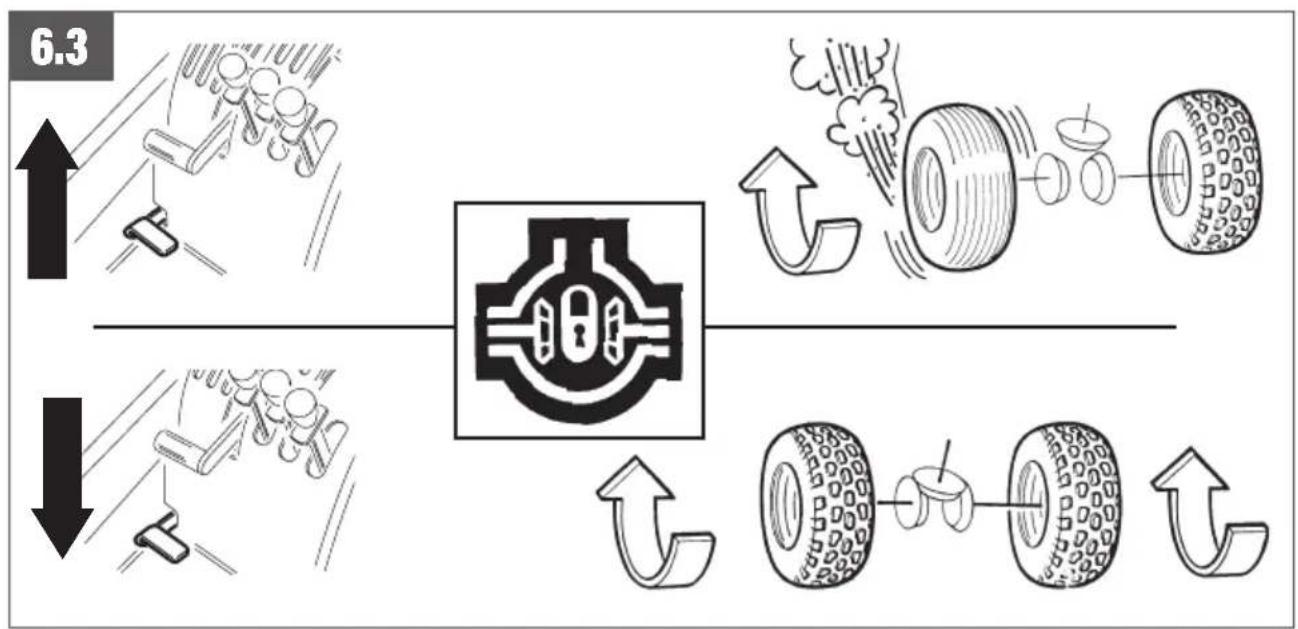

6.3 DIFFERENTIALSPERRE 53

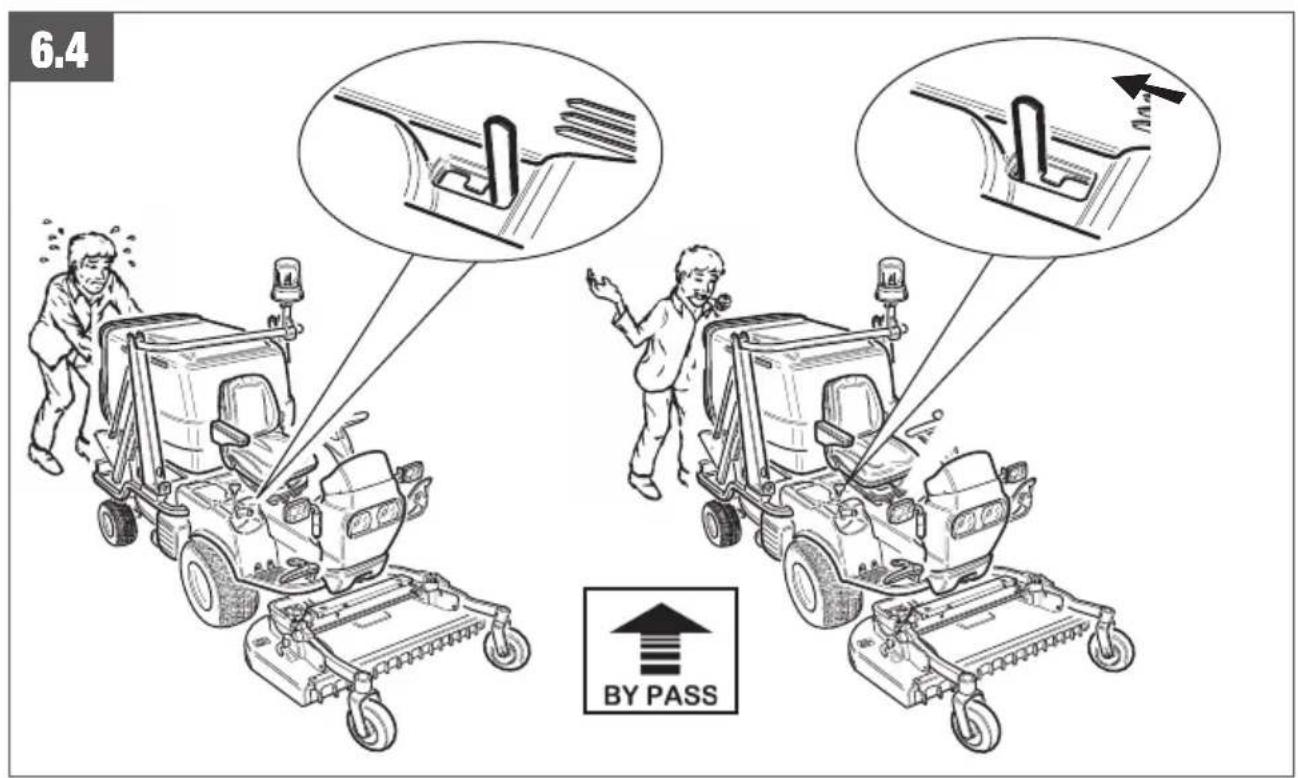

6.4 UMGEHUNGSHEBEL 53

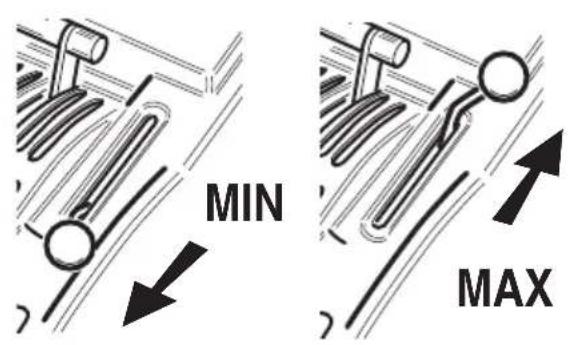

6.5 HANDBEDIENTER BESCHLEUNIGER 53
6.6 START MOTOR 53

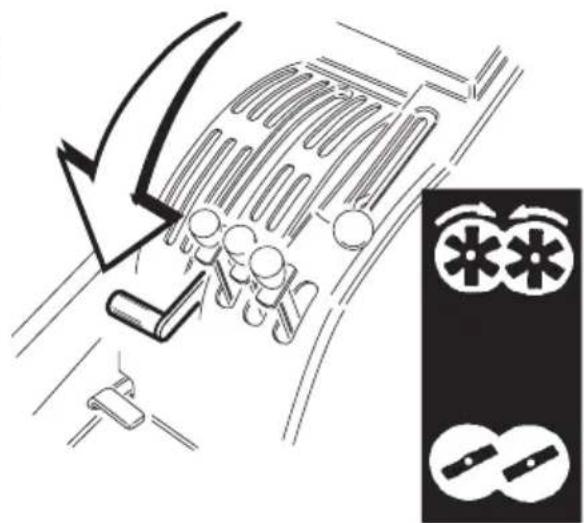

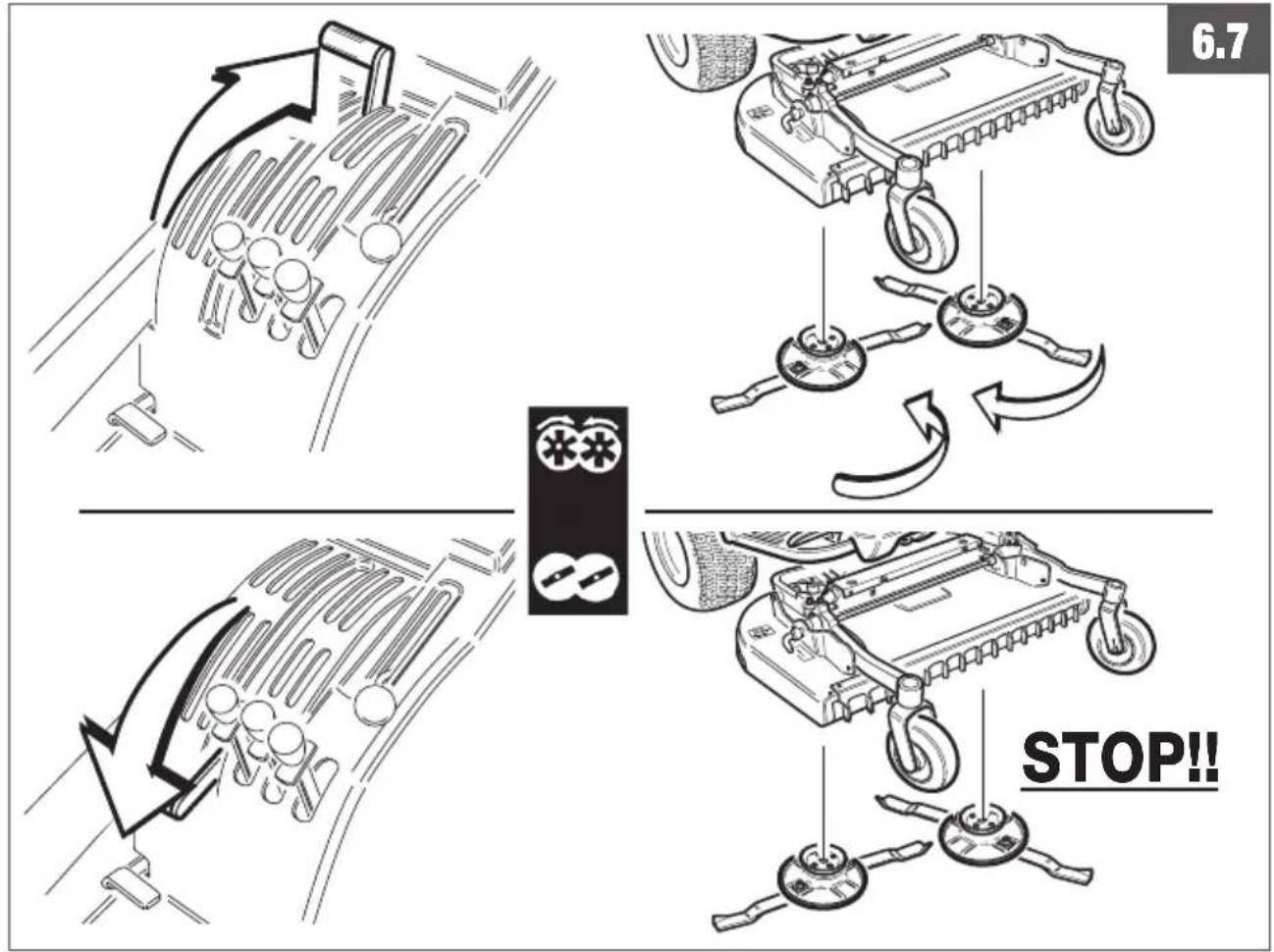

6.7 ZAPFWELLE 53

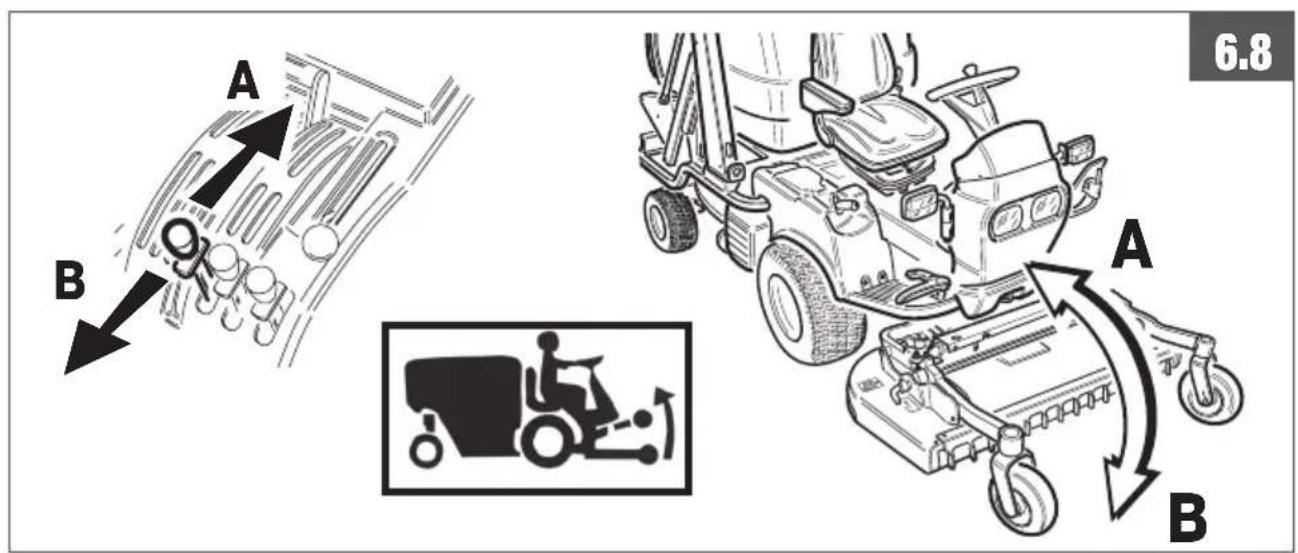

6.8HYDRAULISCHE AUFHEBUNG DER INRICHUNG 53

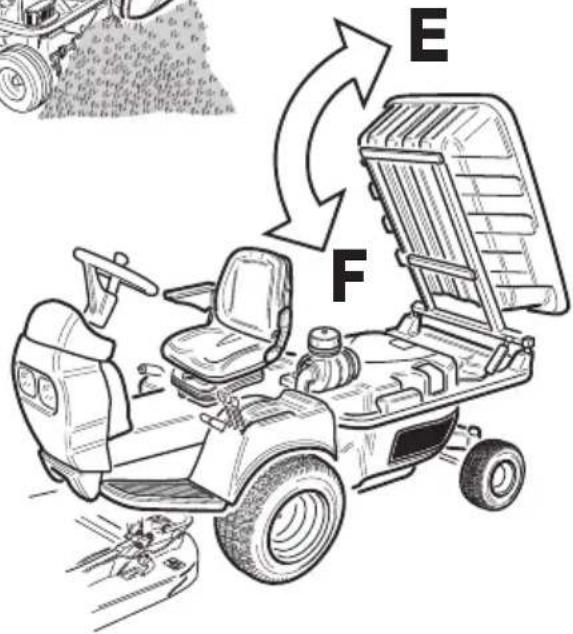

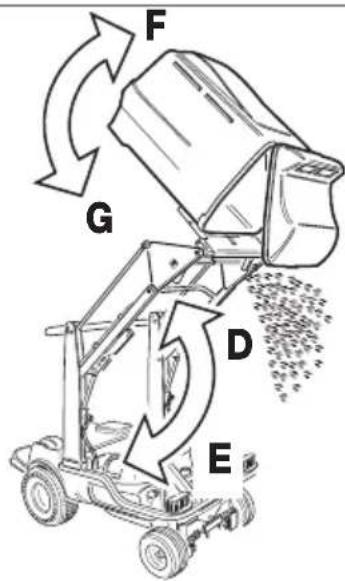

6.9HYDRAULISCHES KIPPEN DES GRASAUFSAMMELBEHALTERS 53

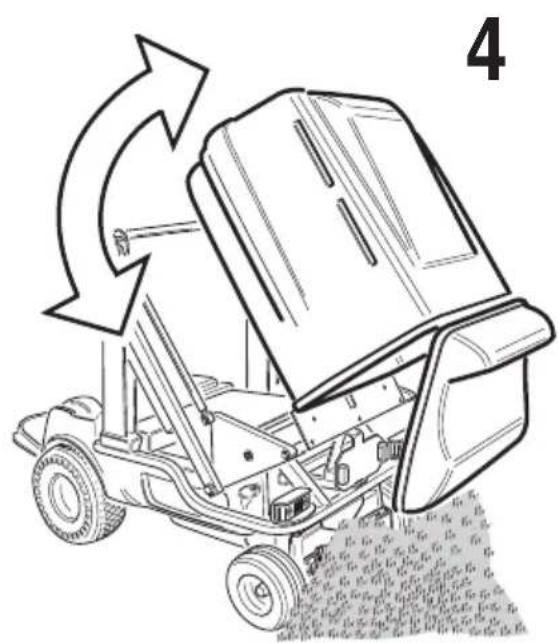

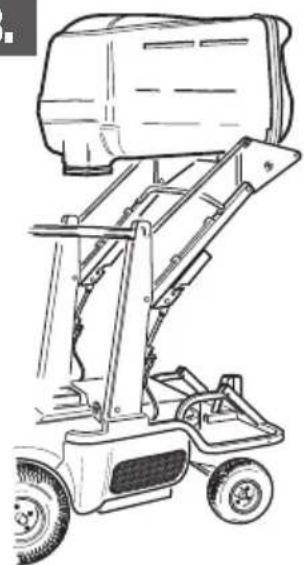

6.10 ELEVATOR 53

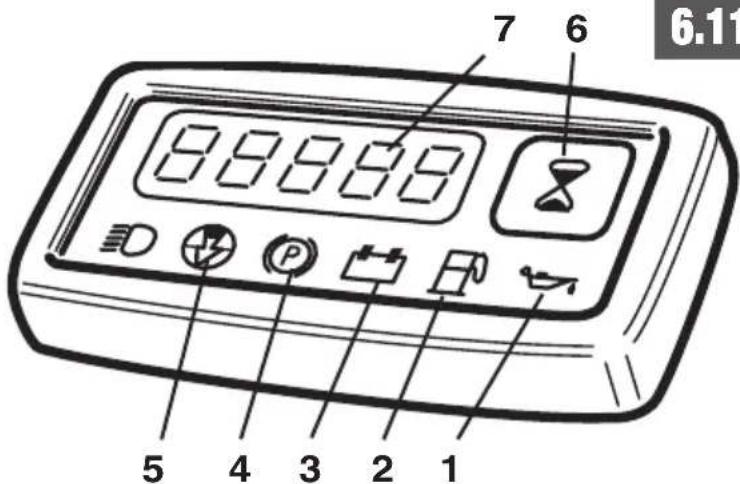

6.11 DESCRIPTION FUNCTIONS COMPUTER 53

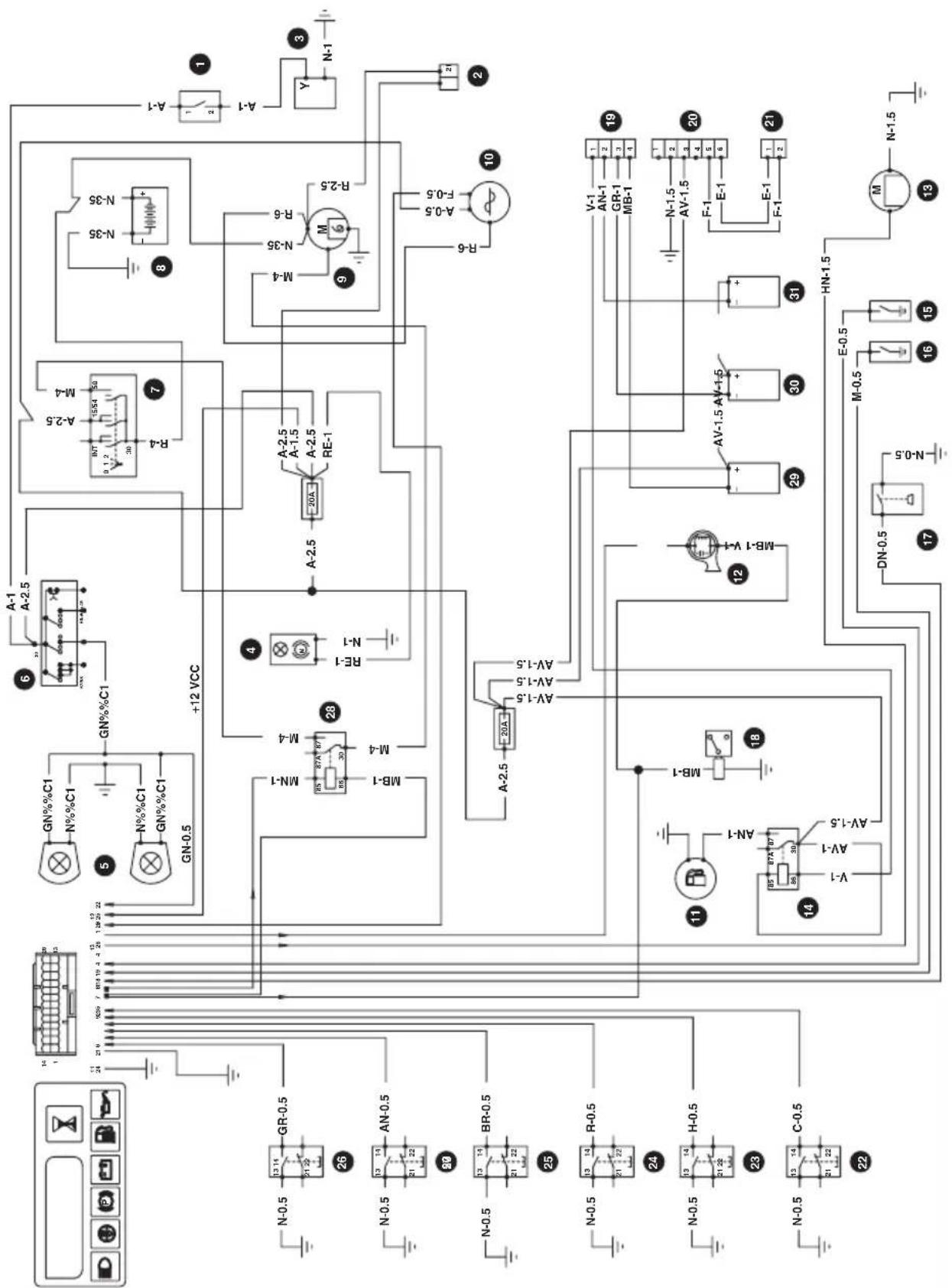

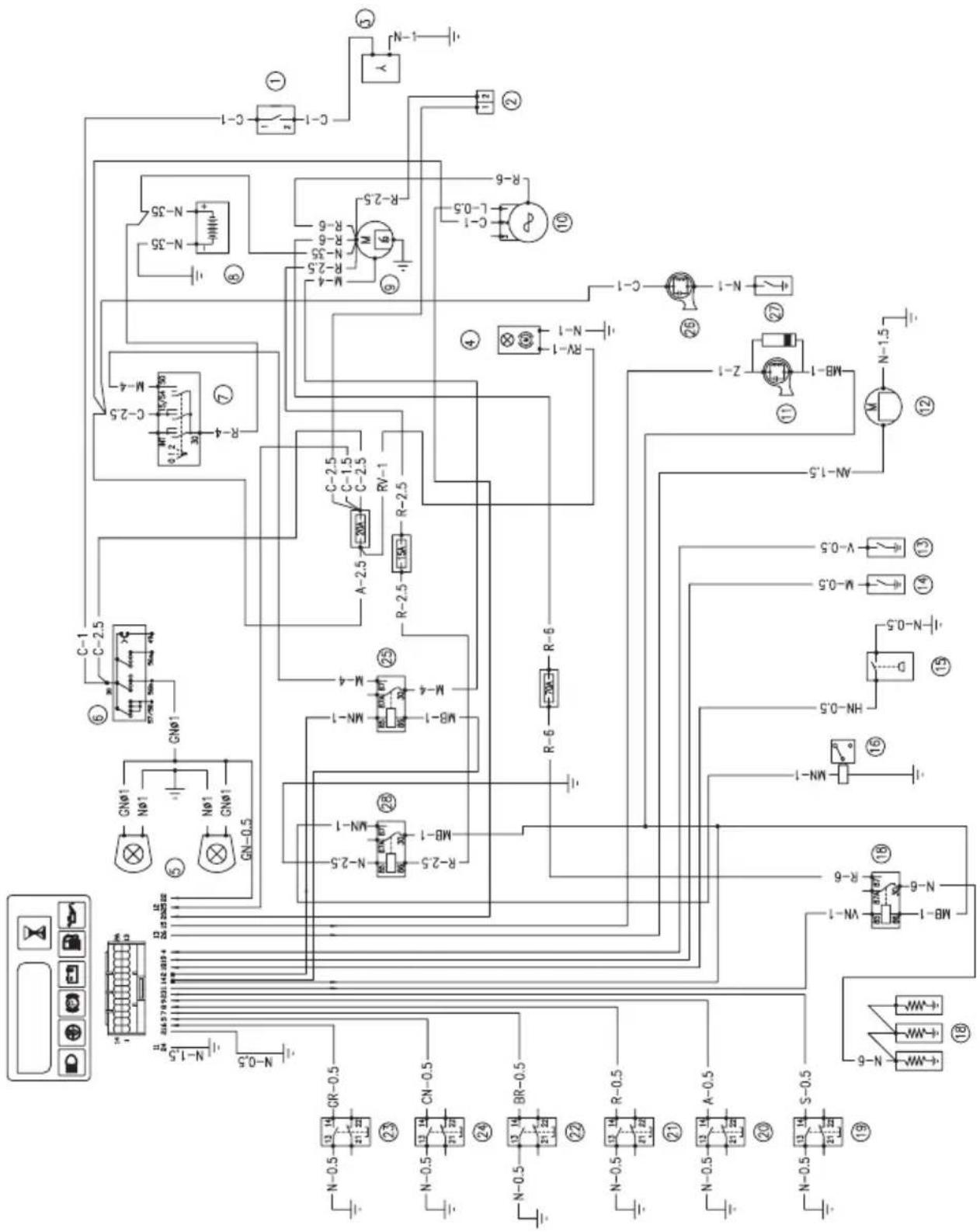

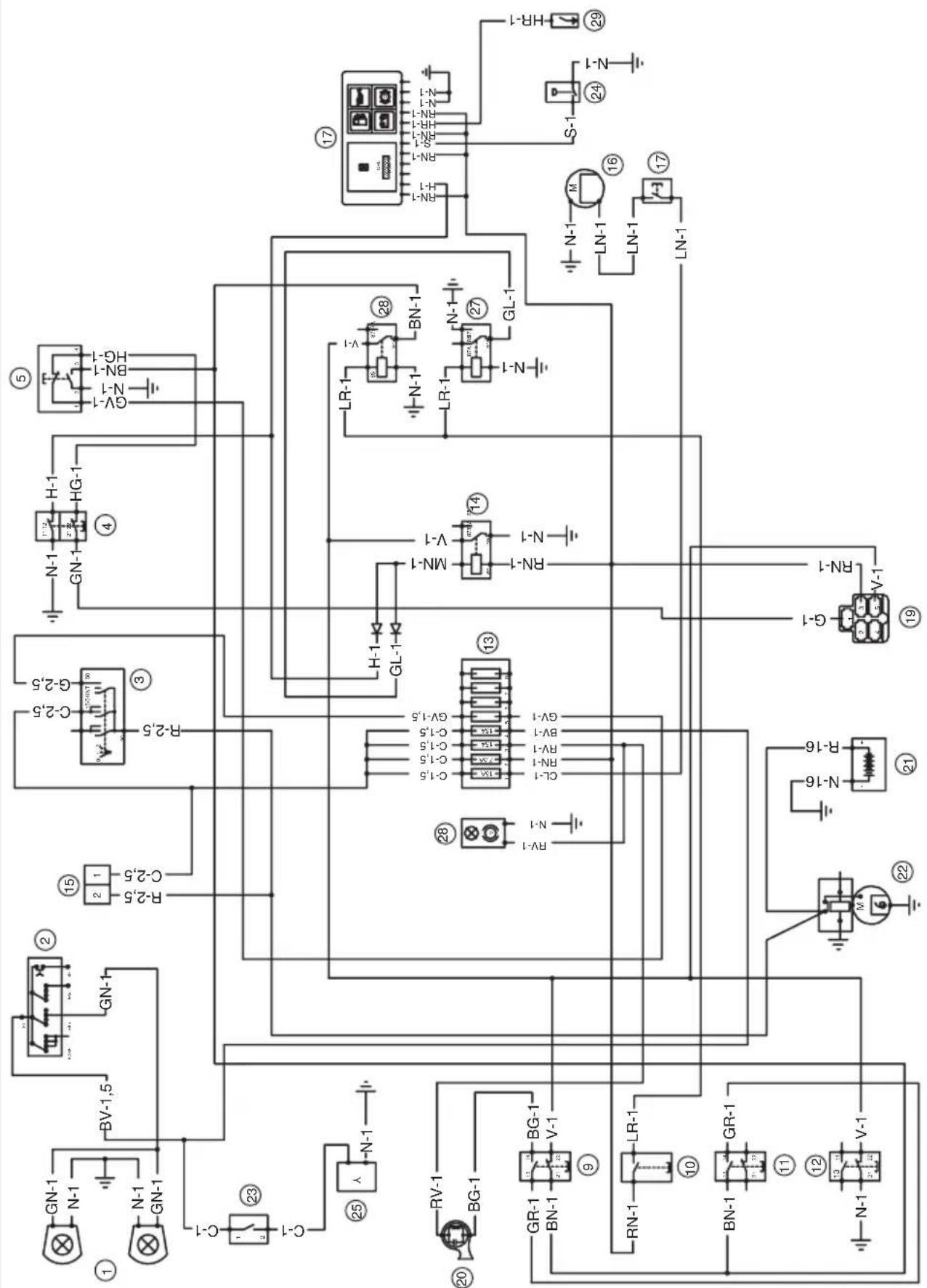

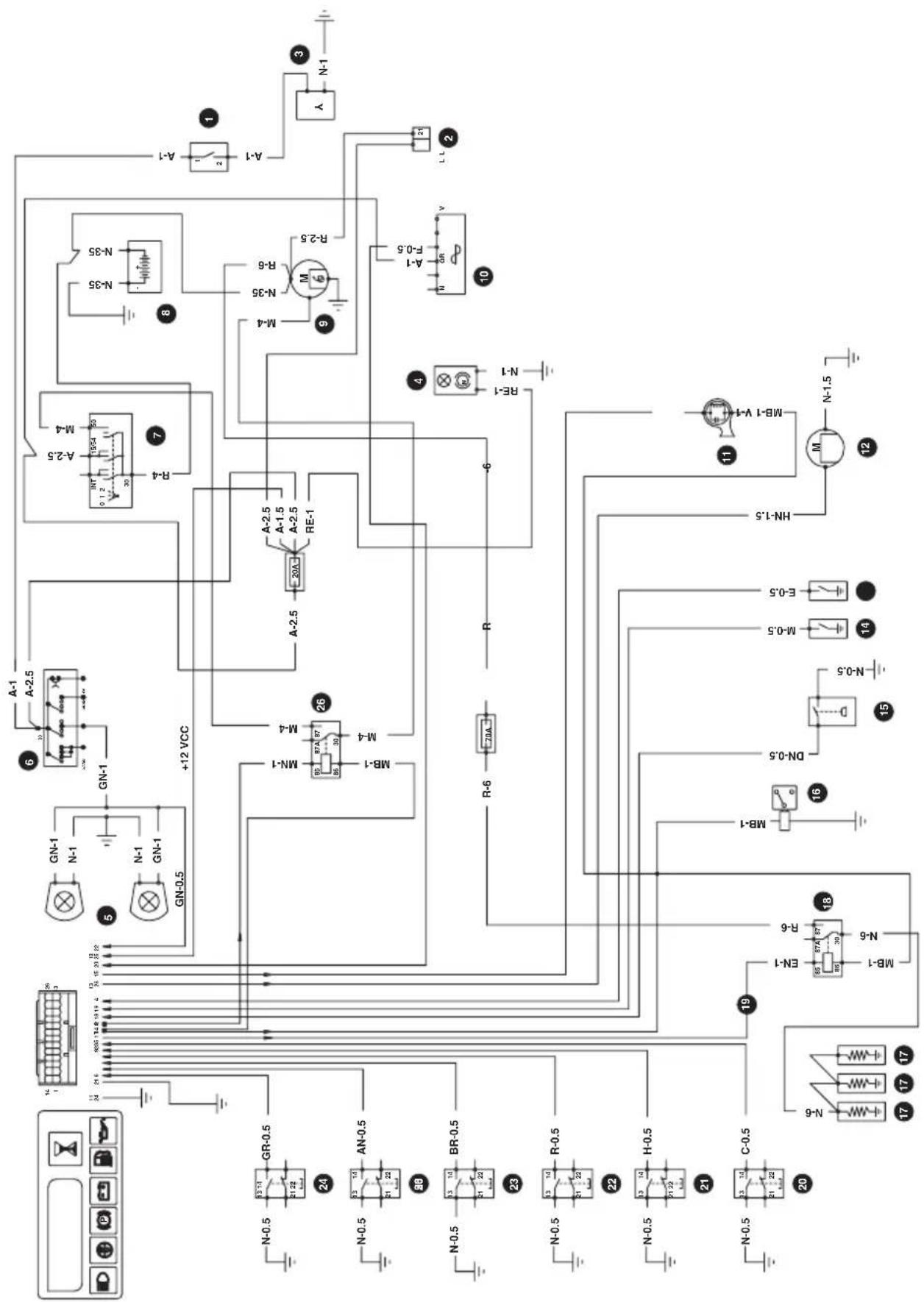

1. SCHALTPLAN 54

7.0 FARBPALETTE 54
7.1 DAIHATSU 950 D 54
7.2 DAIHATSU 950 G 54

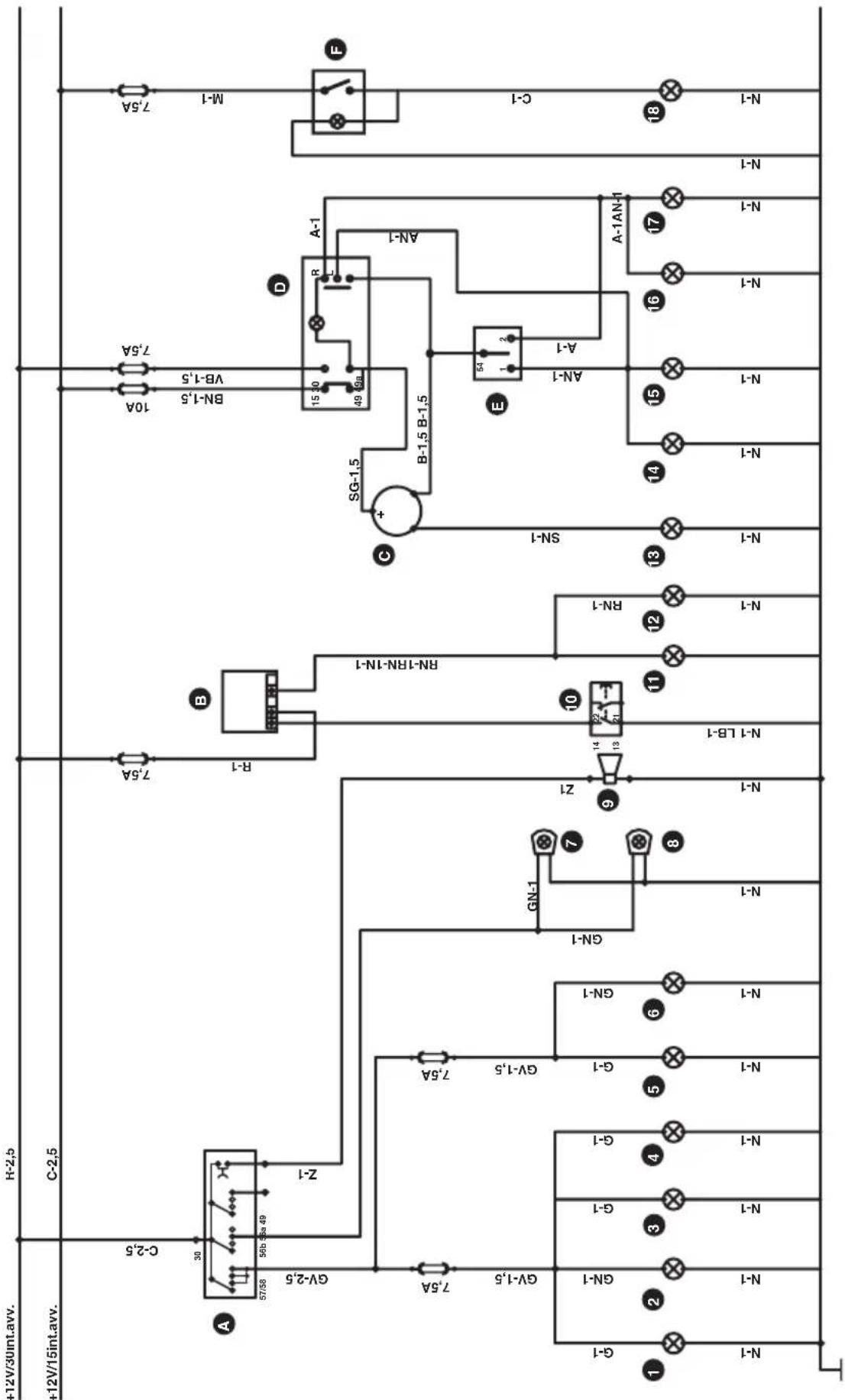

7.3 KUBOTA D 902 55
7.4 STRADALE KUBOTA D 902 DAIHATSU 950D/950G 55
7.5 BRIGGS & STRATTON 56
7.6 SCHALTPLAN 56

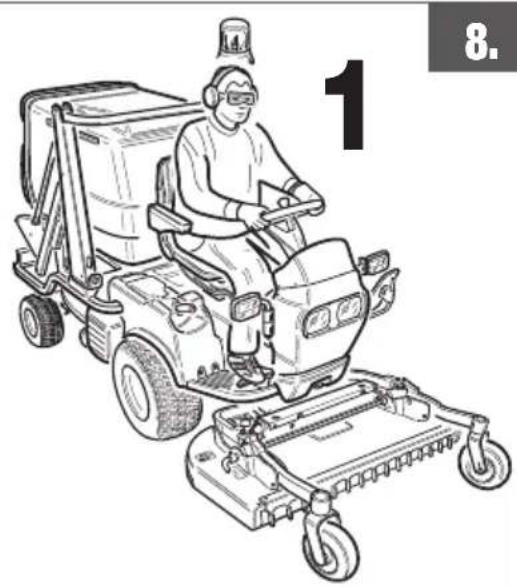

1. STARTEN DES MOTORES 56

2. FAHREN DER MASCHINE 57

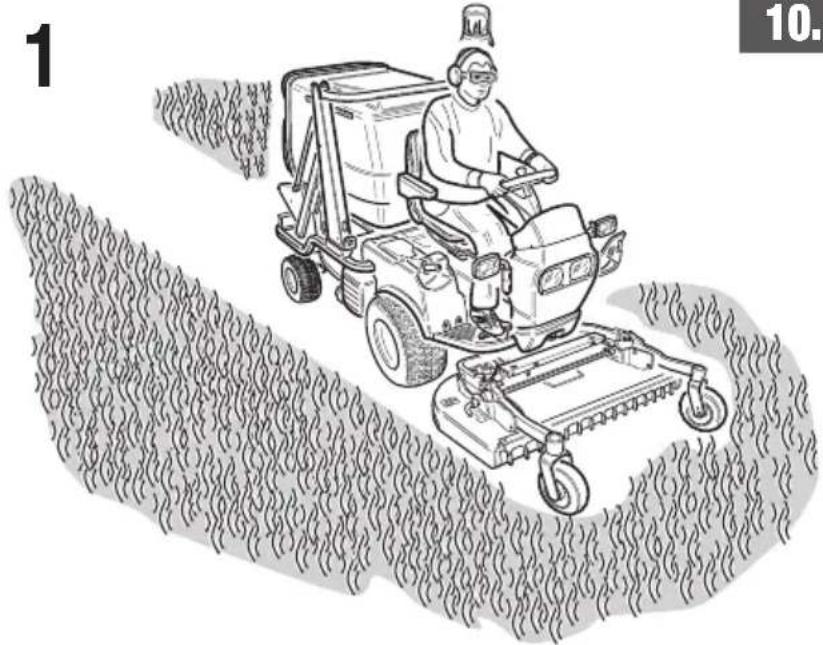

10.SCHNITT UND AUTOMATISCHE AUFNAHME DES GRASES 57
11. STILLSTAND MOTOR 57
12. TANKFULING 57

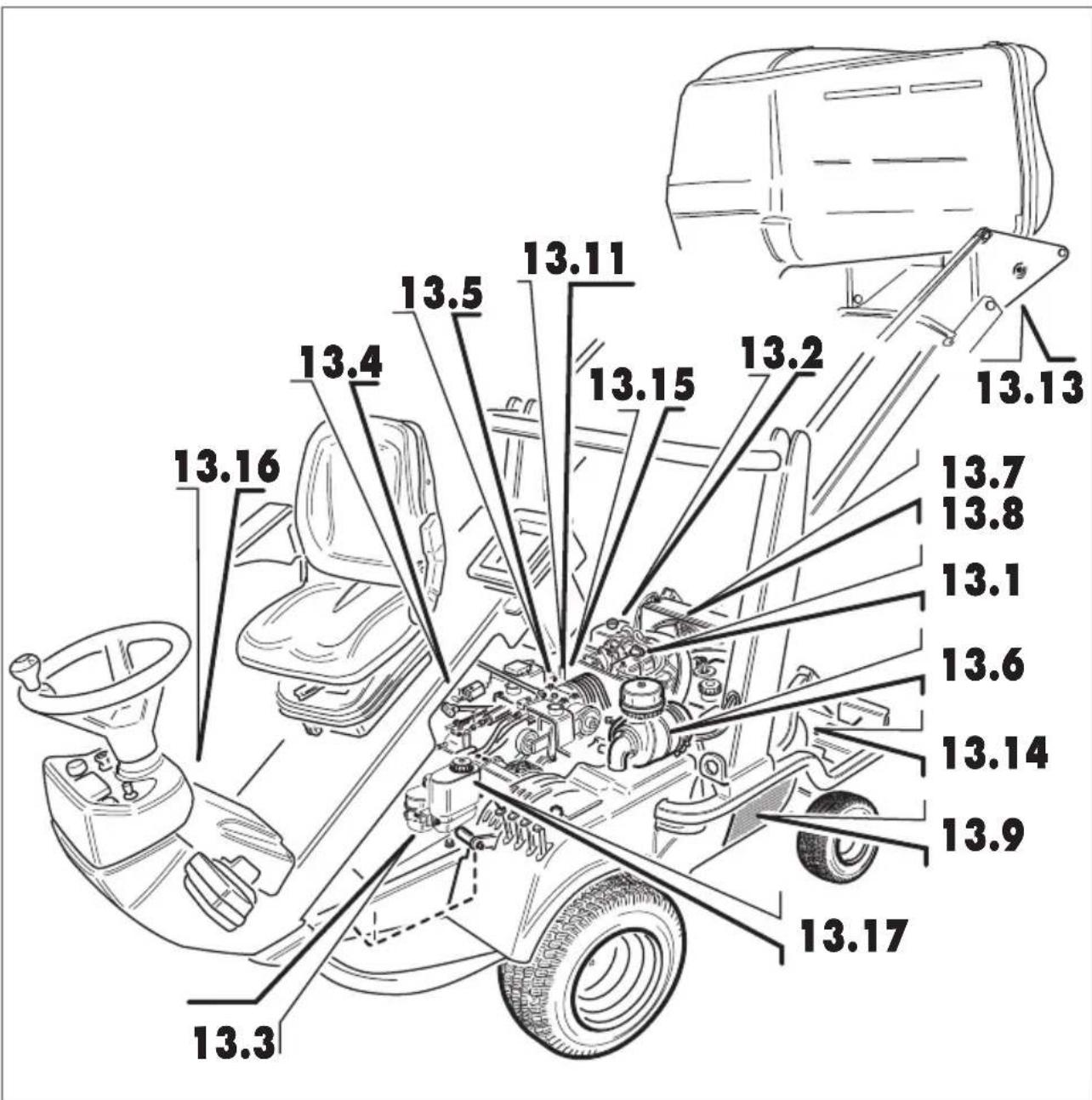

13. WARTUNG 57

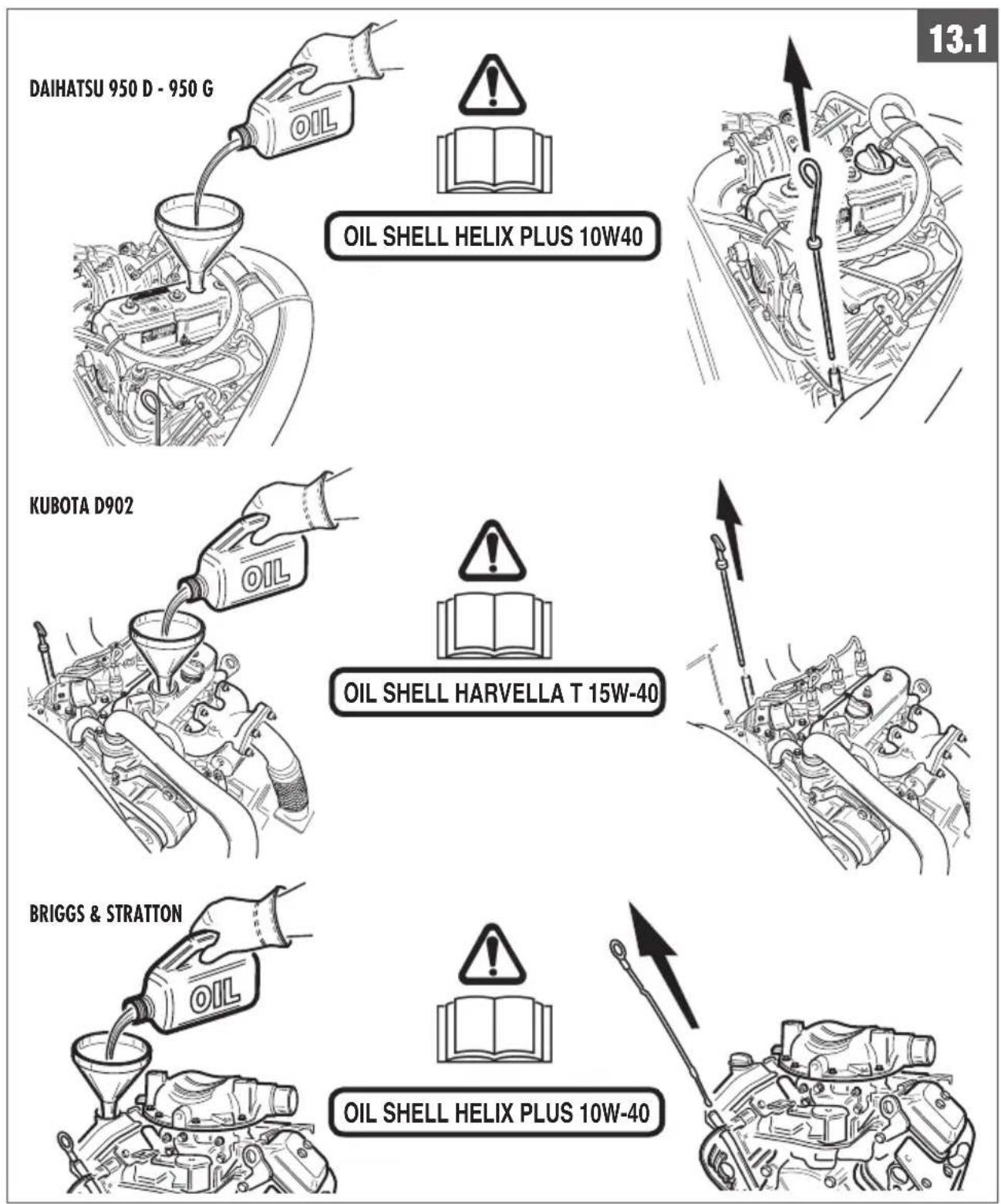

13.1 MOTOROL NACHFULLEN 57

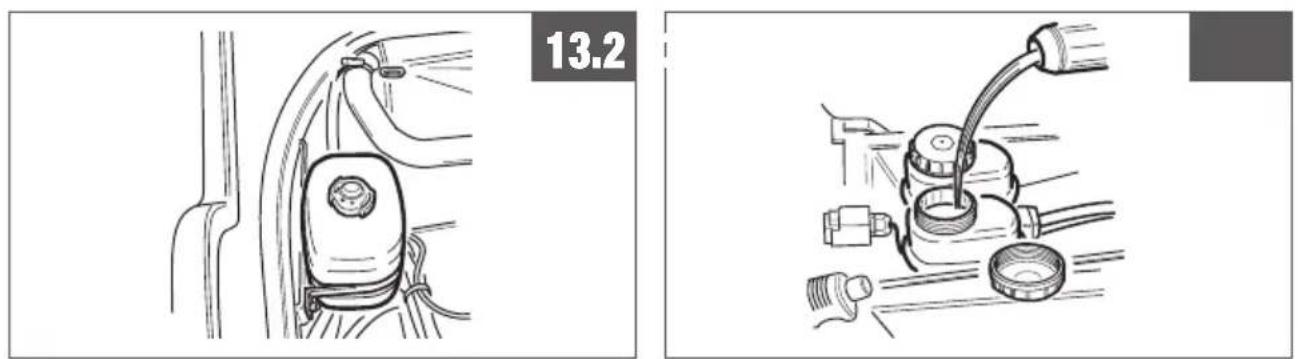

13.2 ABKUHLMITTEL NACHFULLEN 57

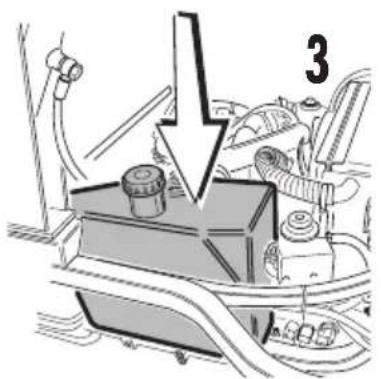

13.3 HYDRAUL. OL NACHFULLEN 58

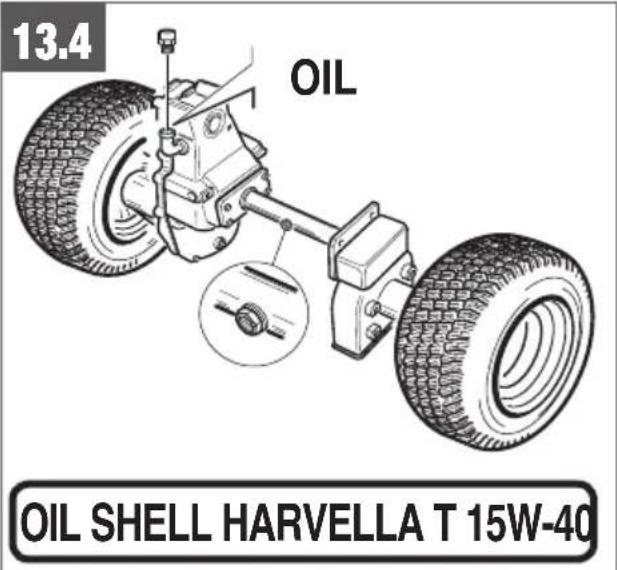

13.4 VORDER.AXALOL NACHFULLENOLIO 58

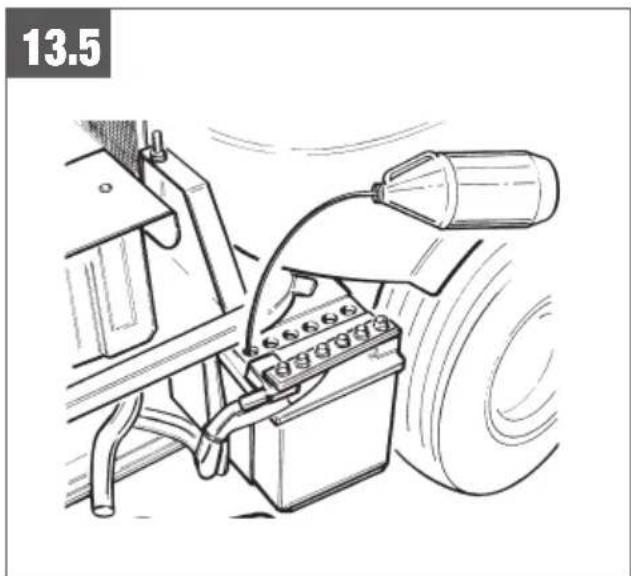

13.5 BATTERIE 58

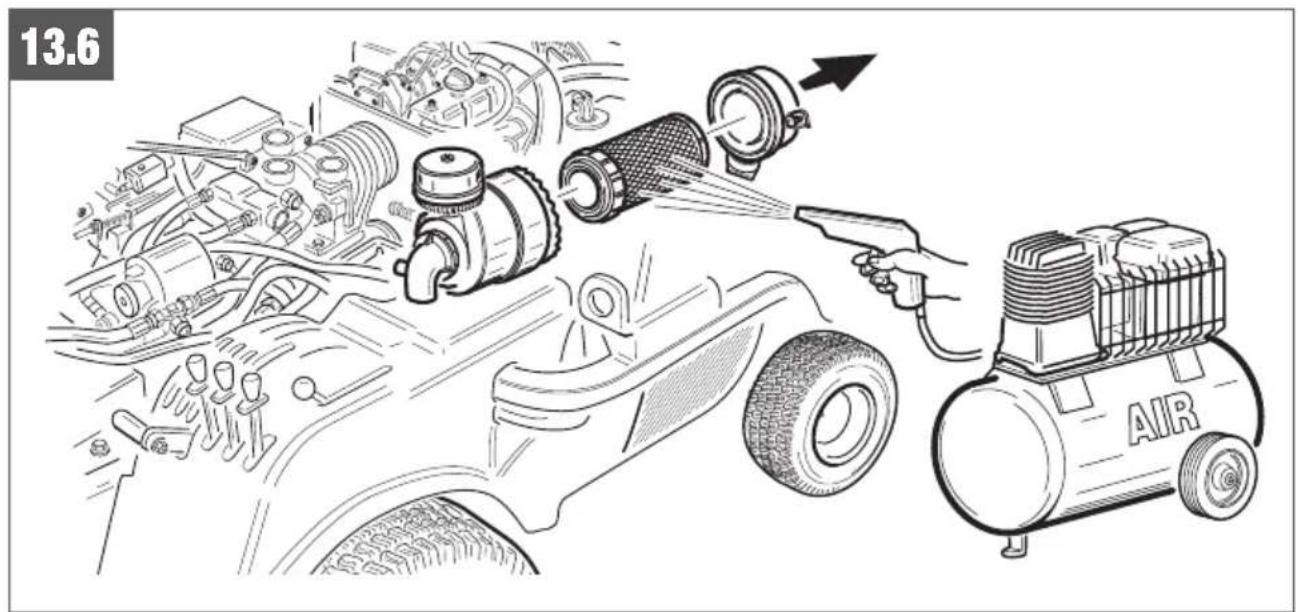

13.6 LUFTFILTRE 58

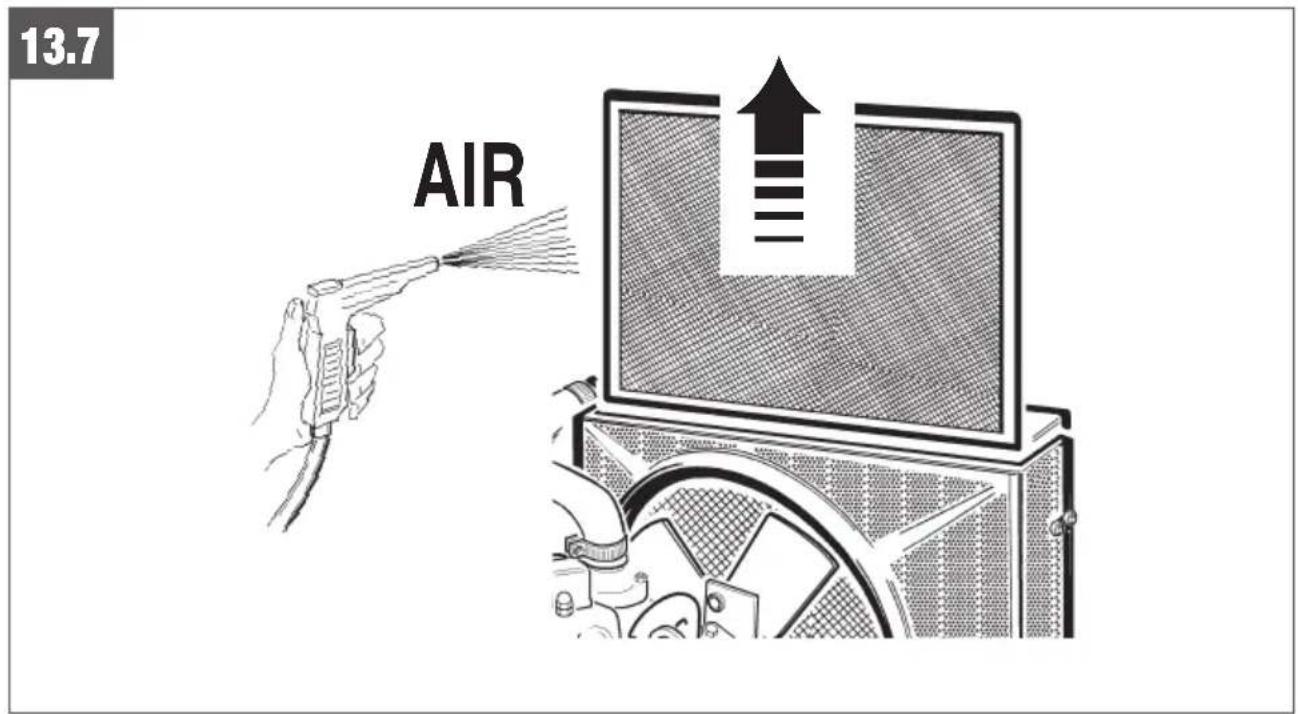

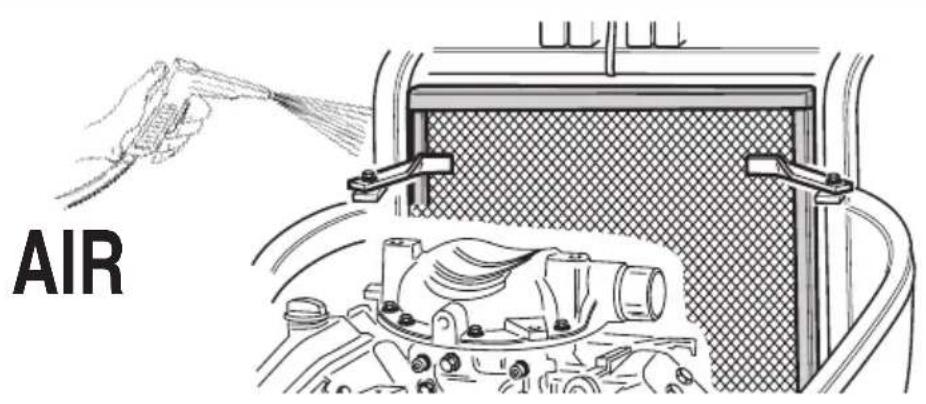

13.7 RADIATORNETZ 58
13.8 MOTORNETZ 58
13.9 MOTORFILTER 58

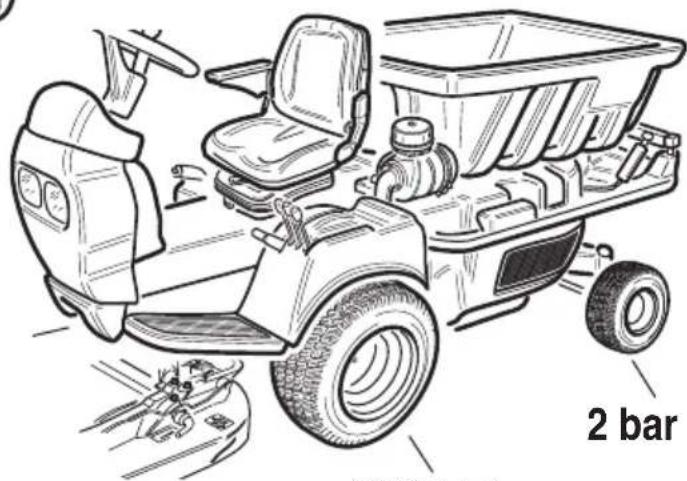

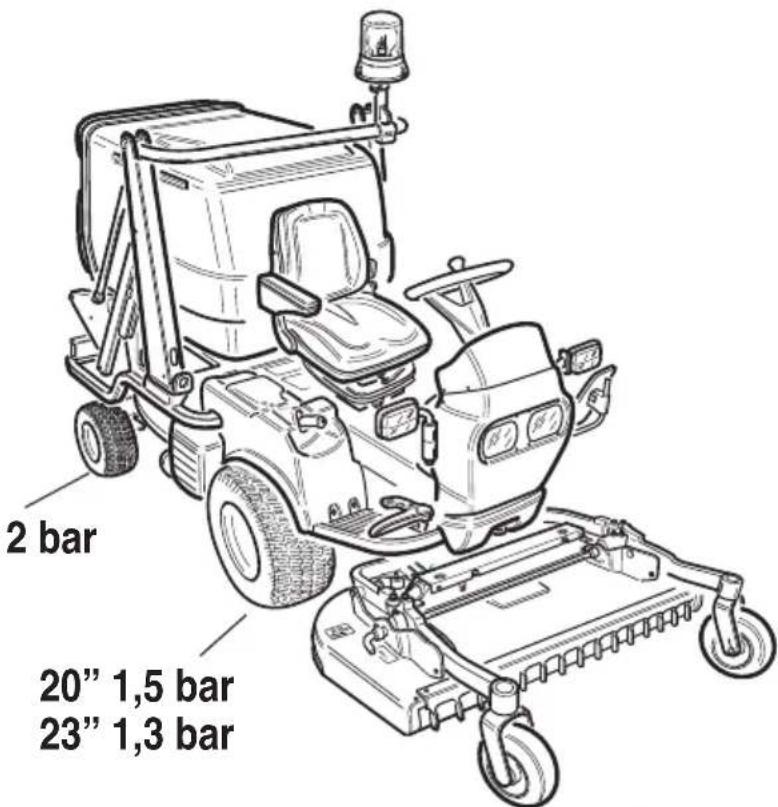

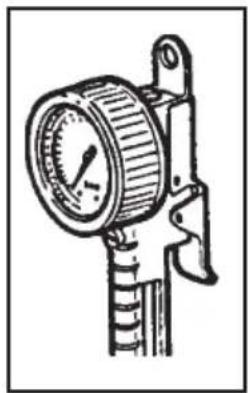

13.10 REIFENDRUCK 58
13.11 VERSTELLUNG DER RIEMENSPANNUNG 58
13.12 SÄUBERN DER MASCHINE 58

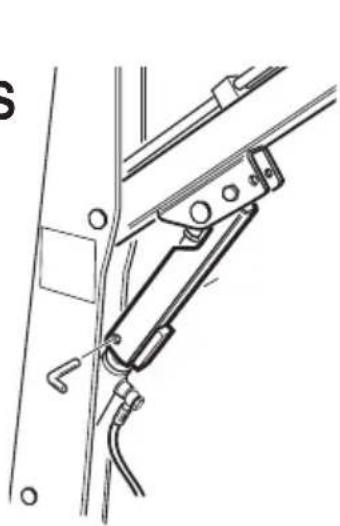

13.13 SCHMIERBÜCHSE AM KORBKIPPZYLINDER 58
13.14 SCHMIERBÜCHSE AM KORBKIPPYLINDER 58
13.15 PDP SCHMIERBÜCHSE 58
13.16 PEDALSCHMIERUNG 58
13.17 FILTER DER HYDRAULISCHEN ANLAGE 58

14.AUSSERORDENTLICHE 58
15. UNAKTIVITÄT DER MAHWERKS 59
16. STRASSENVERKEHR 59

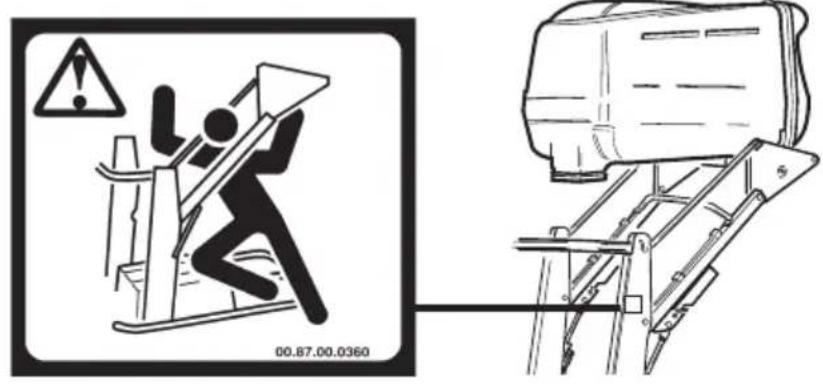

17. SICHERHETSANKLEBER 59
18. ALLGEMEINE HINWEISE 59
19. WARTUNG SARBEITEN 60
20.ANEIGDERFEHLERCODES 61

ANMERKUNGEN ZUR ENTSORGUNG DES GIFTSTOFFES NACH CE NORMEN

Dieses Produkt darf absolut nicht in die Mülltonne, sondern muss von geeigneten Sammelstellen entsorgt werden. Bei allgemeiner Abfallentsorgung dieser Produkte, konnten schwere Umweltschäden verursacht werden. Falls auch Batterien enthalten sind, sollen den diese vor der Entsorgung halten werden und separat in geeigneten Behälter entsorgt werden, da es sich um sehr gefährliche Giftstoffe handelt. Mit dem Symbol - siehe Abbildung oben ist der Behälter der städtischen Hausmüll-Entsorgung gemeins. Es ist streng verboten solche Teile in diesen Behältern zu werfen. Ab den 1. Juli 2006 werden bei Verkauf der Produkte, die nicht der Richtlinie DLgs 151 vom 25-07-05 (Vorschrift RoHS RAEE) entsprechen, strenge Verwaltungssanktionen ausgestellt.

0. TYPENSCHILD CE

Abbildung sehen 0.

1) Herstellersanschrift
2) Modell
3) Masse
4) Motor
5) Baujahr

1. AH UNSERE KUNDEN

Wir freu den Sie zu unseren Kunde zahlen zu durren. Fur ein besseres Verstandnis der Maschine sowie nutzliche Ratschlage zum Betrieb und Unterhalt der Maschine, bitten wir Sie diee Bedienungsanleitung aufmerksam durchzulesen. Die Zugmaschinen PG - SR konnen mit verschieden Einrichtungen ausgerustet werden: es ist deshalb wichtig, da der Bentzer, zusammen mit dieser Betriebsanleitung, auch die Beriebsanleitung der gewalten Einrichtung aufmerksam liest. Die Maschine wurde geplant und verwirklicht fur optimale Arbeit unter schwierigen Bedingungen; die Arbeitsqualitat hangt naturlich auch vom Unterhalt der Maschine ab. Fur besondere Fragen, die in dieser Bedienungsanleitung nicht beantwortet sind, wenden Sie sichitte jederzeit an Ihren Handler, der Ihnengere weiterhilft.

DIESES SYMBOL BEDEUTET, DAB DIE SICHERHEIT-SVORSCHRIFTEN VOM BEDIENER DER MASCHINE UNBEDINGT BEAuchtET WERDEN MUSSEN, UM UNFALLE ZU VERMEIDEN. FÜR IHRE SICHERHEIT UND DIE VON ANDEREN MUSSEN SIE VORSICHTG SEIN WENN SIE DIESES SYMBOL SEHEN.

2. VERANTWORTLICHKEIT DES BEDIENERS

Es ist Pflicht der Bedieners,这点es Handbuch aufmerksam zu lessen und die Arbeitsvorgänge der Maschine zu verstehen, die Ausrüstung zu unterhalten und fachgerecht gemäß unseren Anweisungen zu schmieren. Er ist ebenfalls verantwortlich für Kontrolle, Reparaturen und evte. Ersatz von stark beanspruchten Teilen, die Schäden an Personen verursachen konnten. Der Bediener ist für Schäden an Drittpersonen und an sich selbst verantwortlich, welche durch unsachgemäß Gebrauch entstehen. Es darf nur von Personen mit ausreichender Kenntnis der technischen Eigenschaften und korrekten Anwendung der Sicherheitsbestimmungen benutzt und gewartet werden.

Die Maschine nie an Kindern oder Minderjährigen anvertrauen. Örtliche Rechtsvorschriften konnen eventuelle ein Grenzahlen für den Bediener durchsetzen. Nur Aggregate und Zubehör, die vom Hersteller für das Modell konstruiert und gefelwert wurden verwenden; Informationen sind jederzeit beim Handlcr zu erhalten. Es ist strikt verboten, Änderungen oder Umbauten an der Maschine vorzunehmen, die nicht in thisem Handbuch vermerkt sind.

BEIM GEBRAUCH DER MASCHINE MULLS DER OPERATOR DIE IN DIESER BETRIEBSANLEITUNG ENTHALTEN SICHERHEITSNORMEN, DIE NORMEN FÜR UMFALL-VORBEU-GUNG SOWIE AUCH ANDERE ALLGEMEINE SICH-ERHEITS-NORMEN UND DIE VORSCHRIFTEN DER ARBEITSMEDizin GEWISSENHAFT BEACHTEN.

3. SICHERHEITSVORSCHRIFTEN

NUR EIN VORSICHTIGER BEDIENER IST EIN GUTER BEDINER.

Wenn Sie die Sicherheitsvorschriften in these Handbuch beachten können sehr viele Unfälle vermieden werden.

HAUPTANWEISUNGEN

1) Lesen Sie aufmerksam jeder Abschnitt dieser Bedienungsanleitung.
2) Überprüfen Sie jegesmal vor Gebrauch der Maschine, ob ein Defekt vorhanden ist, ob Schrauben und Mutter gelockert sind, Messer oder andere Teile beschädigt oder schlecht befestigt sind. Es ist absolut verboten die Maschine in unkorrektem Zustand in Betrieb zunehmen.Führten Sie deshalb vor der Inbetriebnahme die empfohlenen Kontroll-und Unterhaltsarbeiten durch.
3)Machen Sie sich vor Inbetriebnahme der Maschine mit allen Teilen oder Kontrollarbeiten vertraut.
4) Die Maschine muß nur von Fachleuten benutzt werden. Nie kinder Sie beutzen lassen.
Vermeidet den Rasenmaher unter nicht geeigneten physischen Bedingungen zu benützen.
5) Personen mit eine gewisse Sicherheitsentfernug wie danach erklart fernhalten.
6) Verwenden Sie nur Originalteile und -zubehor und erlauben Sie keine Abänderungen. Für Auskünfte wenden Sie sich an ihren Handler.
7) Ersetzen Sie fehlendeoder beschädigte Sicherheitsaufkleber oder Warnhinweise. Kontrollieren Sie die Liste der Sicherheitsaufkleber. Entfern den Sie die Kleber von jeglichem Schmutz oder Unrat.
8) Halten Sie Hände und Füssse sowie sich selbst von beweglichen Teilen fern.
9) Benützen Sie die Maschine nicht ohne Schutz und Deckel in der richtigen Position und in einwandfreiem Zustand.

Nicht die Maschine bedieren, wenn die Sicherheitsvorrichtungen nicht in perfekter Leistungsfähigkeit sind.

Nie aus irgendwelchem Grund die Sicherheitsvorrichtungen antasten.

10) Halten Sie unverzüglich an, wenn Sie einen Gegenstand überfahren oder sich an den verklemmt haben.

Schalten Sie den Motor aus undnehmen Sie den Schlüssel weg. Kuppeln Sie die Zapfwelle aus, stellen Sie das Aggregat auf den Boden und kontrollieren Sie es in jedem Detail.Nehmen Sie die Maschine erst wieder in Betrieb, wenn Sie sich vergewissert haben, daß sich die Maschine in einem optimalen Betriebszustand befindet.

11)Wenn Sie die Maschine nicht mehr benutzen, Zapfwelle auskupplen, Aggregat tiefer legen sodaß es den Boden berührt, Motor abstellen und den Schlüssel abnehmer.

12) Motor nie in geschlossenen Räumen starten.

Die Abgase sind giftig.

Bevor man die Wartun-gsarbeiten durchfuhrt, prufen, ob die Maschine ausgeschalten ist.

Wenn man an der Elektroanlage intervenieren muss, müssen die Spannungskabeln aus den Polen der Batterie gezogen werden.

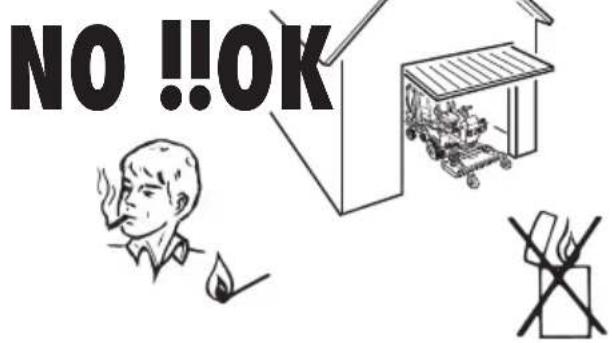

13) Geben Sie acht, daß sich weder Flammen noch Funken in der Nähe des Benzintanks bilden.
14) Parkieren Sie nie im Gefälle.
15) Arbeitsgeschwindigkeit der Maschine und dem Boden anpassen.
16) An Hängen nur mit äußerster Vorsicht und mit reduzierter Geschwindigkeit arbeiten.
17) Beim Arbeitsen sowie beim Unterhalt empfehlen wir passende Kleider, Brillen, Handschuhe und andere Schutzgegenstände.
18) Nur die Maschine benutzen wenn Man gut sehen kann.
19) Die Maschine nicht zum schleppen verwenden.
20) Es ist streng verboten die Maschine zu starten, wenn die Einrichtung nicht genau eingebaut ist.
21) Alle Fahrer müssen eine Praxisausbildung haben. Diese Ausbildung soll das folgende hervorheiten: die Notwendigkeit, um aufzupassen und sich zu konzentrierten, wenn man mit Maschinen mit sitzendem Fahrer arbeitet.

Die Kontrolle über eine an einem Abhang entlang rutschenden Maschine kann nicht durchs Bremsen wiederhergestellt werden. Die wichtigsten Grunde für den Kontrollverlust sind:

a) eine ungenügende Bodenhaftung der Räder;
b) ein zu schmelles Fahren;
c) ein unzulängliches Bremsen;
d) das Maschinentyp ist für die verlangten Arbeit ungeeignet;
e) keine Ahnung über die Wirkung der Bodenbedingungen, insbesondere uber Steilhange;
f) falsche Befestigung der Einrichtung mit darausfolgender schlechter Einteilung der Laden.
22) Bei den Arbeitsgängen, tragen Sie immer Sicherheitsschuhe und eine lange Hose. Nie Maschine verwenden, wenn man barfuig ist oder Sandalenträgt.
23) Sorgfältig die mahende Zone überprüfen und alle Gegenstände entfern, die von der Maschine ausgeworfen werden konnten.
24) Wenn die Maschine verlegt wird, kuppeln Sie immer den Außenantrrieb aus.

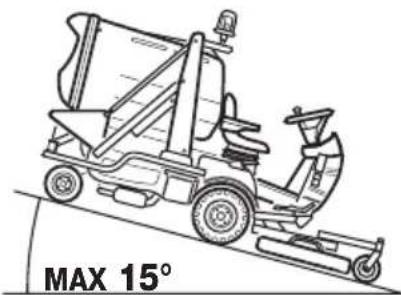

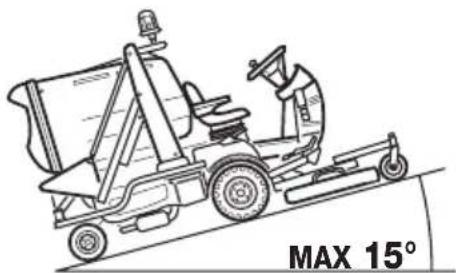

3.1 STEILHÄNGE

Abbildung sehen 3.1

• Nicht bei einem Längsgefalle von über 15^ einsetzen.
• Nicht bei einem seitlichen Gefäle von über 12^ einsetzen.

Nie an Hängen (mit seitlichem oder Längsgefalle) arbeiten, wenn der Teller hochgestellt ist.

• Nicht die Maschine bergauf oder bergab stoppen oder plottlich starten.
• Auf Steigungen oder scharfen Kurven langsam fahren.
• Auf Erdhugel, Locher im Boden oder andere Gefahrenquellen achten. Bei unebenem Gelände kann die Maschine leicht umkippen.
• Auch nicht in der Höhe von Straßenrändern, Gräben oder Dammen arbeiten. Falls ein Rad über den Rand dieser Erhebungen gelangt oder der Straßenrand nachgibt, besteht die Gefahr des plötzlichen Umkippens der Maschine.

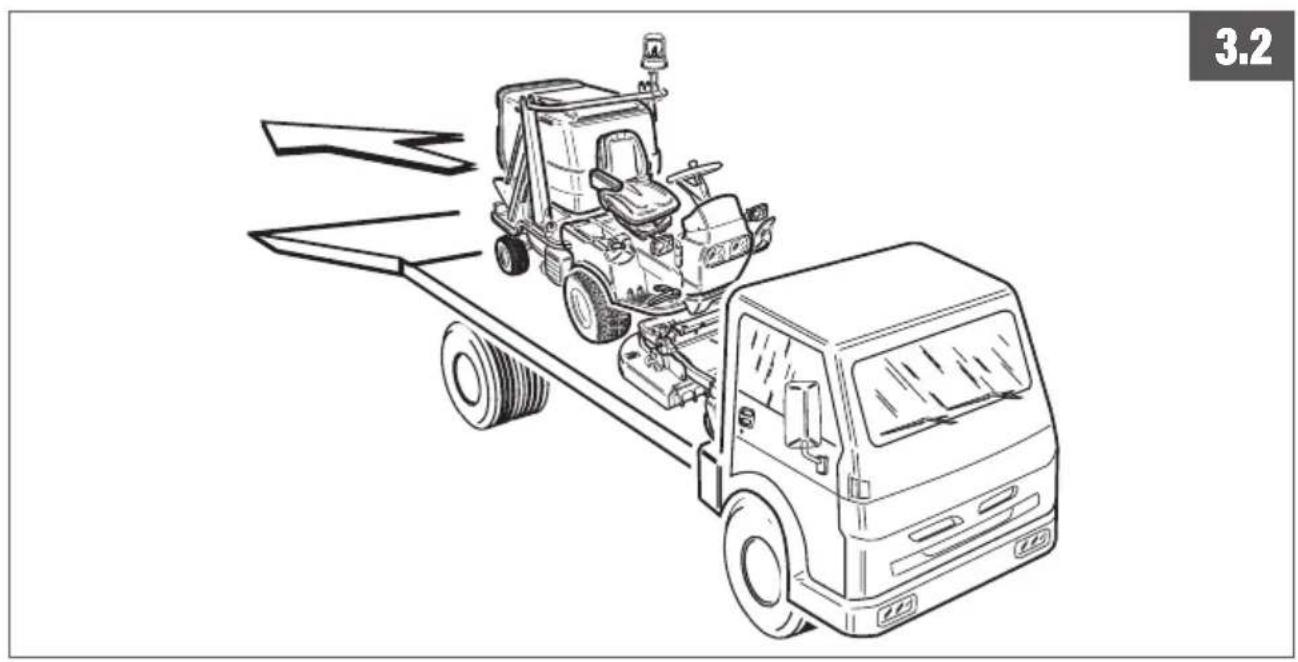

3.2 TRANSPORT UND ABLADUNG

Abbildung sehen 3.2

Der Rasenmacher kann aufgrund seines betrachtlichen Gewichts schwere Quetschverletzungen verursachen. Beim Auf und Abladen sollen man deshalb zur Vorsicht eine Lederampe verwenden.

Die Maschine mit einem zulassungsgeprüften Anhänger transportieren. Wahrend des Transports die Handbremse anziehen und die Maschine mit vorschrifsmäßigen Befestigungsvorrichtungen, wie Riemen, Ketten oder Seile fixieren.

Hinweis: Falls die Maschine verpackt ist und auf einer Palette befestigt ist, kann sie mit dem Gabelstapler befindert werden.

TRAGFÄHIGKEIT 1200 Kg

WICHTIG: DIE STANDBREMSE IST KEINE GARANTIE FÜR DIE SICHERE BLOCKIERUNG DER MASCHINE WAHREND DES TRANSPORTS. SIE MULLS DESHALB MIT GEEIGNETEN VORRICHTUNGEN Auf DEM FAHRZEUG BEFESTIGT WERDEN.

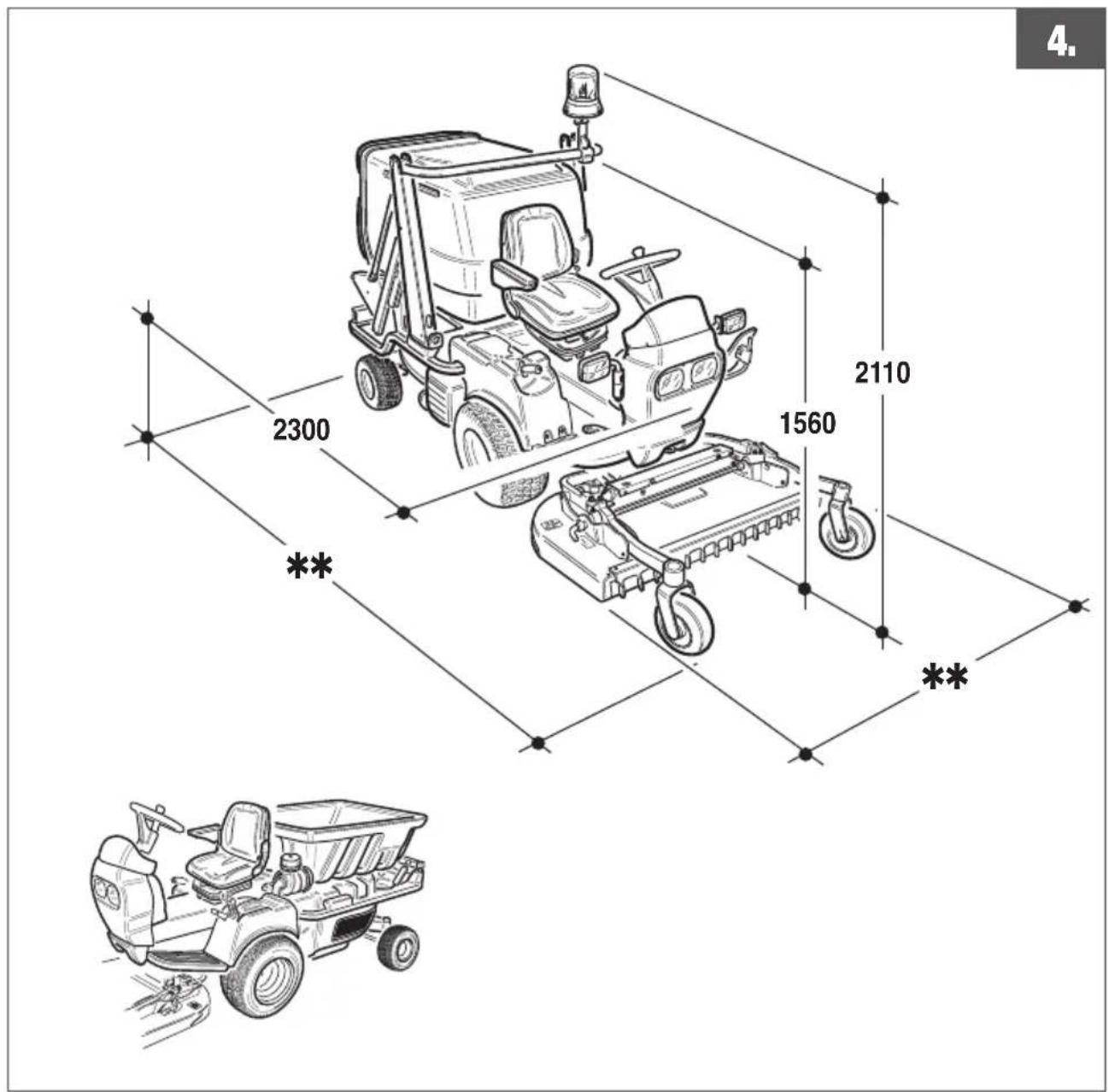

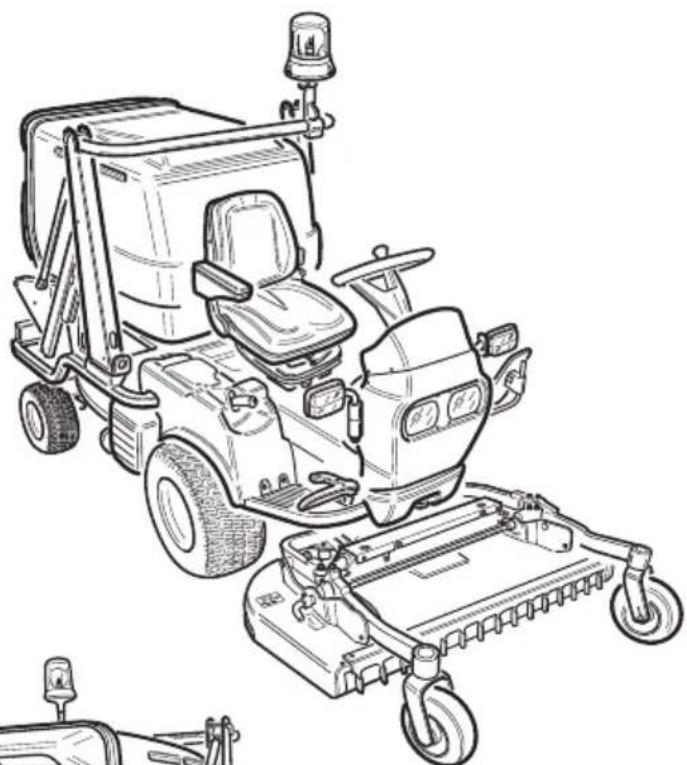

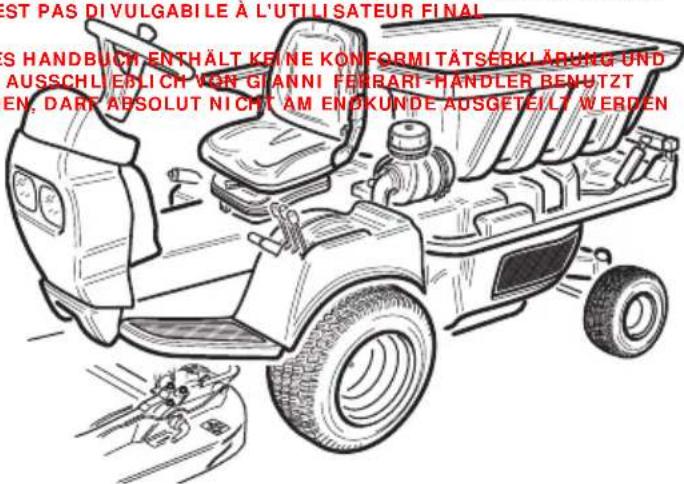

4. TECHNISCHE EINZELHEITEN

Abbildung sehen 4.

Abmessungen in mm.

Die angegebenen Abmessungen sind auch für Modelle "SR" gültig.

Siehe technische Betriebsanleitung des Apparates

Motor	PG/SR 270D PG/SR 210D PG/SR 250 PG/SR 220
	DAIHATSU 950 D	KUBOTA D 902	DAIHATSU 950 G	B&S 22 HP
Motorleistung	26,5 21 31	22
Hubraum	952 898 952	627
Zylinderzahl	3 3 3 2
Drehzahl /Min.	3600 3200	3600
Antiriebsräder	Mit differenzierten sperrungsmöglichkeit
Vorschubtyp	Hydrostatische
Hilfsbremse	Hydrostatische
Parkbremse	Mekanische scheiben
Geschwindigkeit (Km/h)	11
Tankinhalt (L)	17
Korbkapazität (L)	600
hochste ladegewicht des containers (Kg)	80

Nur modelle "PG"

Nur modelle "SR"

4.1 MOTOR GEWITCH

Modell	Masse (Kg)
PG 210 D 3R	760
PG 210 D 4R	770
PG 210 D 4R Elevator	820
SR 210 D 4R	760
PG 220	584
PG 220 Elevator	648
PG 220 3R	557
PG 270 D	695
PG 270 D Elevator	740
SR 270 D	725
PG 250	695
PG 250 Elevator	740
SR 250	725

4.2 RASENMÄHAPPARAT/AUSRÜSTUNG

Agen Sie die Betriebsanleitung der Vorrichtung bzw. des Rasenmabers nach.

PG S	R Anbauge	Modell
X		Mühwerk für Grasaufnahme	Piatto 112
			Piatto 126 SA
			Piatto 130 RCA
X	X	Mühwerk mit Seitenauswurf	Piatto 130 SL
X	X	Mühwerk mit Mulchingkit	Piatto 130 SP
X	X	Mulching Mühwerk mit Seitenauswurf	Piatto 150 SM
X	X	Schlegelmäher	GF 135
			GF 110
X	X	Vertikutierer	Arieggiatore
X		Kehrmschine mit Auffangbehälter	Hydraulic Sweeper
X		Laubsaugschlauch	Tubo aspirafoglie
X	X	Planierschild (Schneeschild)	Lama frontale apripista
X	X	Schneeschleuderer 2-Stufen	TN130
X	X	Kehrmschine	Spazzatrice PG 140
X		Bürste für Kunstrasenbelüge	Spazzatrice PG 110 C/F
			Spazzatrice PG 110 S/F
X	X	Salzstreuer Polaro	Spargisale

4.3 NIVEAU DER SCHALLEISTUNG

Breite des Schnittes “L” L = 110 cm	m L = 130 cm
Gefunde	98,5 dB (A) 104,5 dB (A)
Garantiert	100 dB (A) 105 dB (A)

4.4 BEDIENERSITZ

Austellung der Beschleunigung von oberen Gliedmassen: < 2,5m / s^2
Austellung der Körpebeschleunigung: 0,5 m/s².
Gerauschpegel am Bedienersitz: 89,5 dB(A)

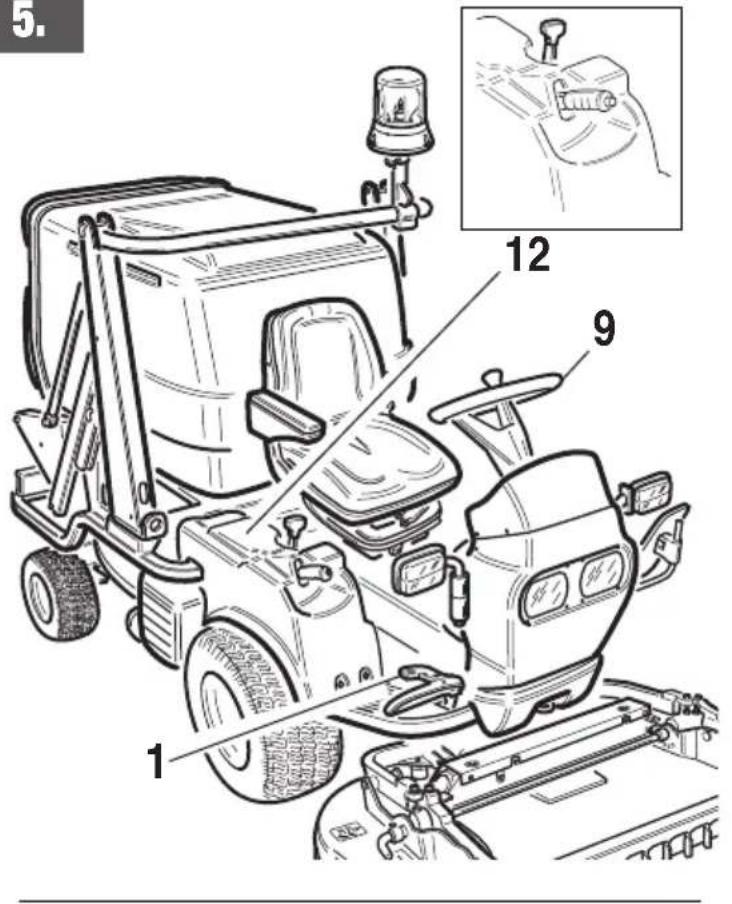

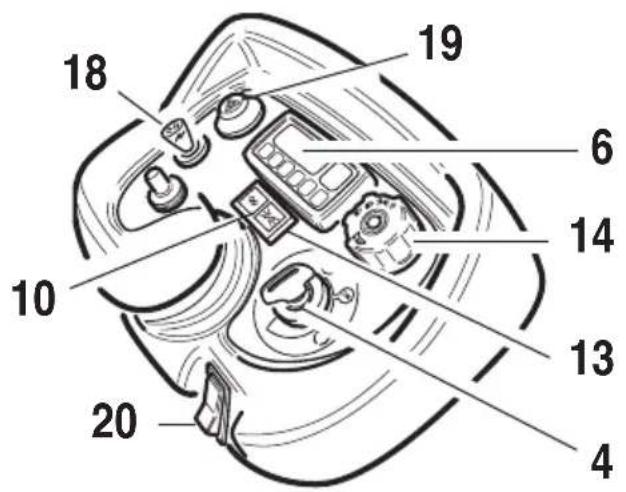

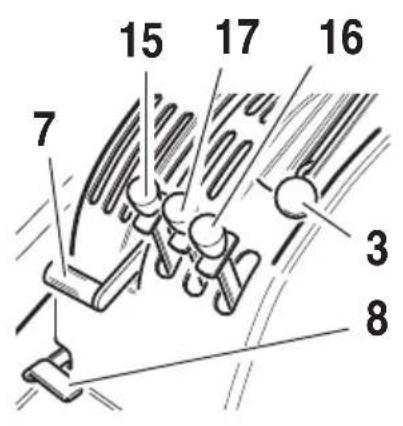

5. BEDIENUNGSGERAETE

Abbildung sehen 5.

die Maschine hat folgenden Bedienungsgeräte:

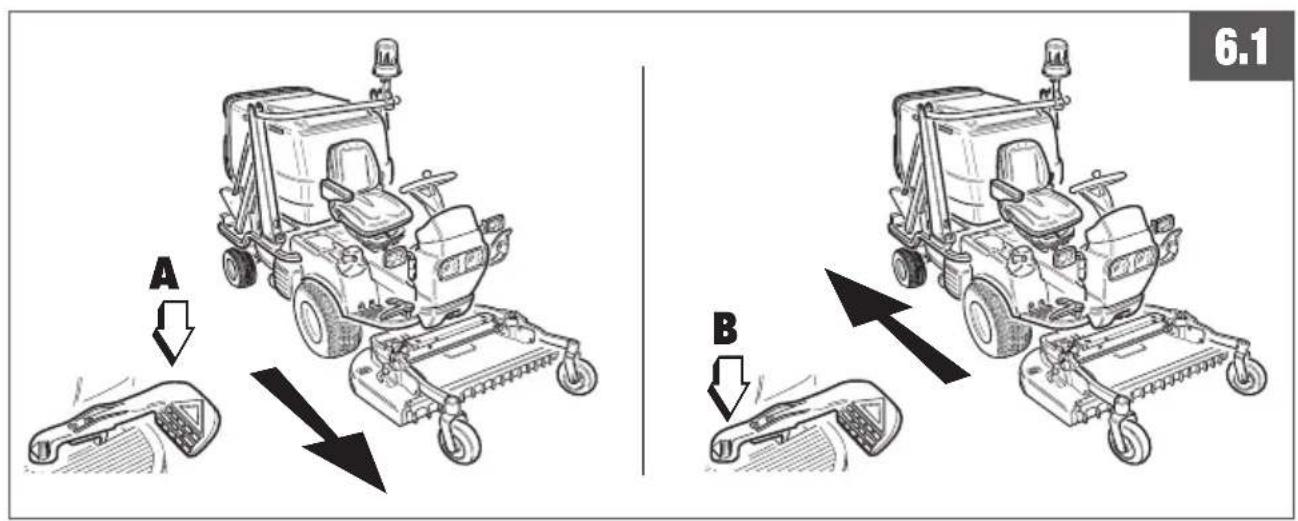

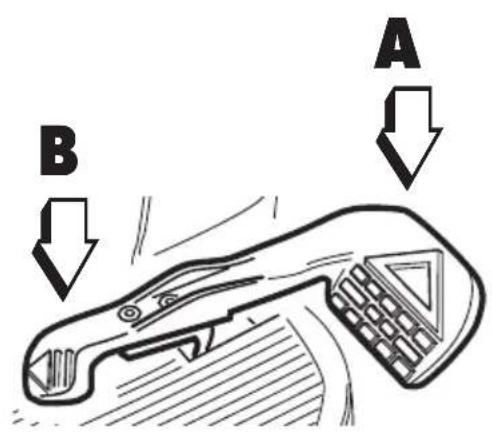

1) Vorwärts - Rückwärtspedal

8) Hebel der differential sperre

17) Elevatorbetätigungshebel (nur elevator-version)

2) Hebel der feststellbremse

9) Lenkrad

18) Richtungsanzeiger-Wechselschalter

3) Gashebel

10) Blinker-Kontrollampe

19) Notleuchten-Schalter

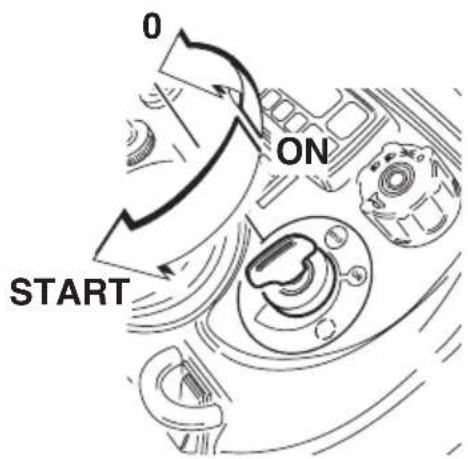

4) Zündschlüssel

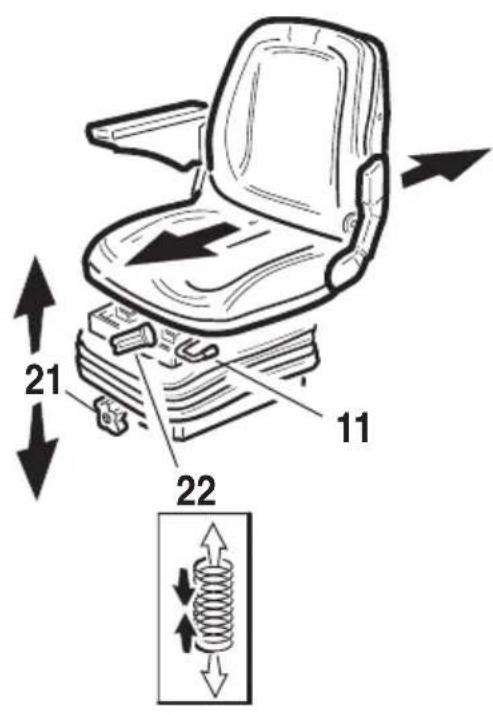

11) Longitudinale Verstellung des Sitzes

20) Drehlampe-Schalter

5) Zweipolige Steckdose des Spruhdusenkits

12) Umgehungshebel

21) Höheverstellung des Sitzes

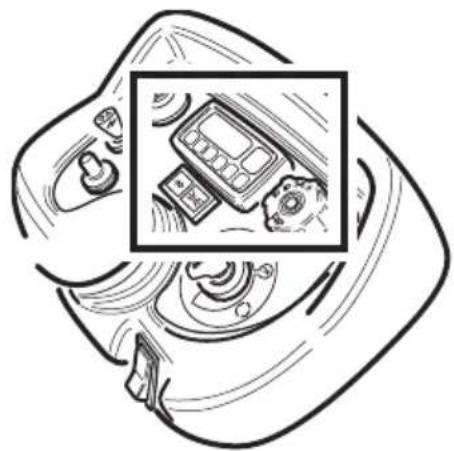

6) Computer

13) Leuchten-Kontrollampe

22) Verstellung der Federungshärte

7) Einsetzen der zapfwelle und turbine

14) Lichtershalter

15) Hebel zum Hebden der Einrichtung

16) Hebel zum Umkippen des Korbes/Mullcontainer / Schnellgriff

Alle beschriebene Bedienungsteile sind auch für die Modelle "SR" gültig.

6. GEBRAUCH VON KONTROLLEN UND INSTRUMENTEN

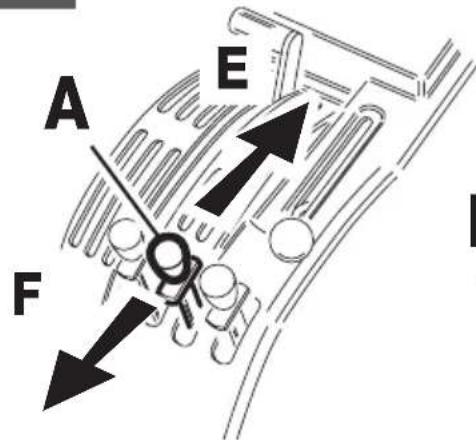

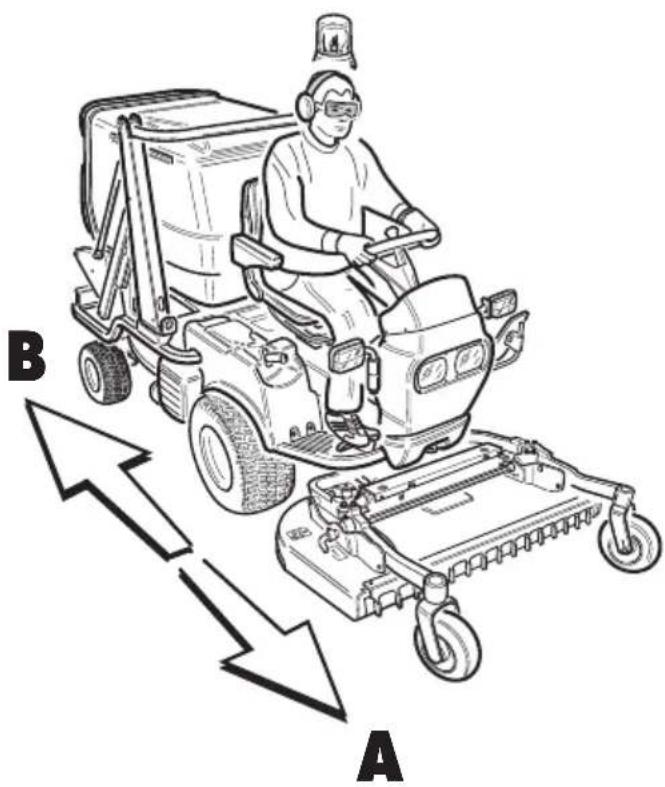

6.1 VORWÄRTS-RÜCKWARTS

Abbildung siehen 6.1

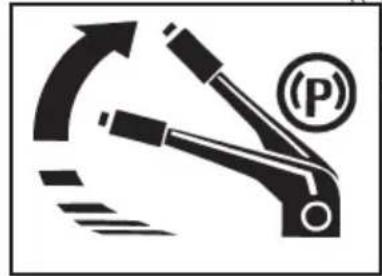

6.2 HEBEL DER FESTELLBREMSE

Abbildung siehen 6.2

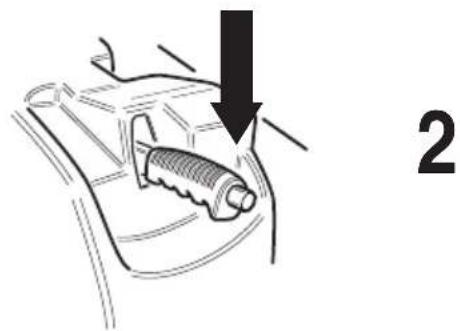

6.3 DIFFERENTIALSPERRE

Abbildung sehen 6.3

6.4 UMGEHUNGSHEBEL

Abbildung siehen 6.4

IMPORTANT: DAS SCHLEPPEN DER MASCHINE UBER WEITE STRECKEN MIT EINGEKUPPELTEM BY PASS VERMEIDEN.

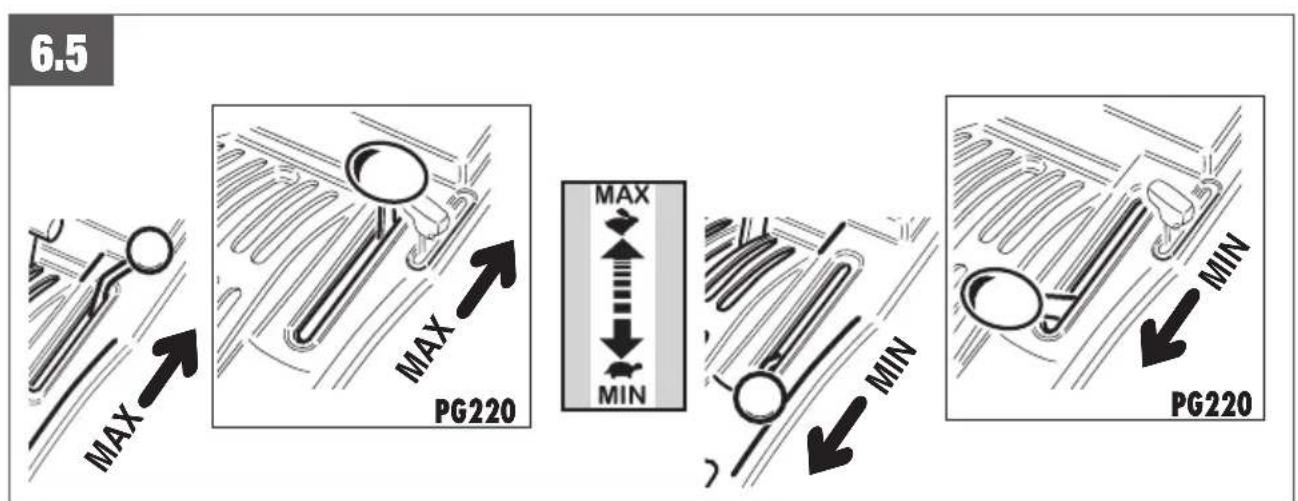

6.5 HANDBEDIENTER BESCHLEUNIGER

Abbildung sehen 6.5

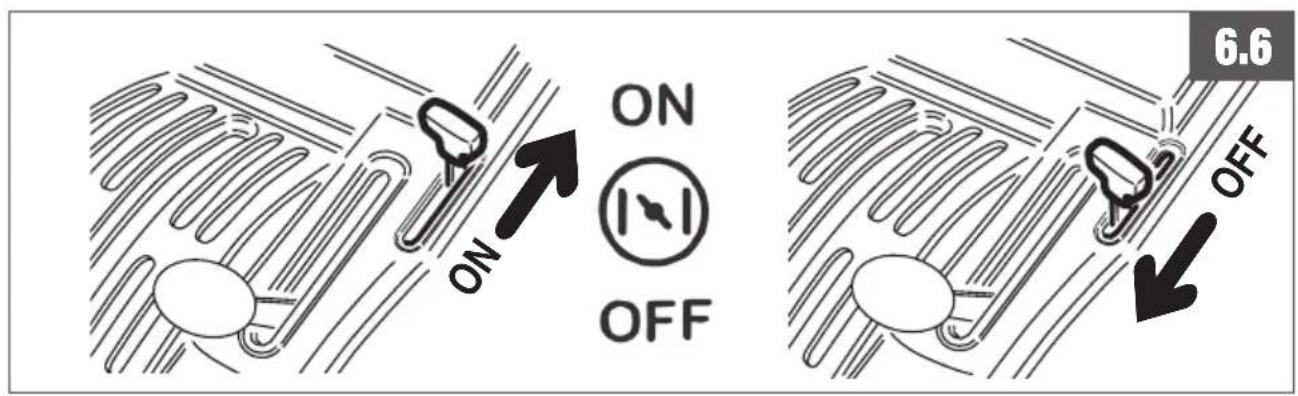

6.6 START MOTOR

Abbildung sehen 6.6

Nur modelle PG/SR 210 D.

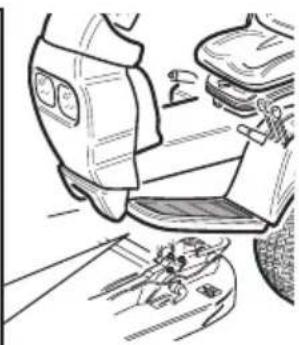

6.7 ZAPFWELLE

Abbildung sehen 6.7

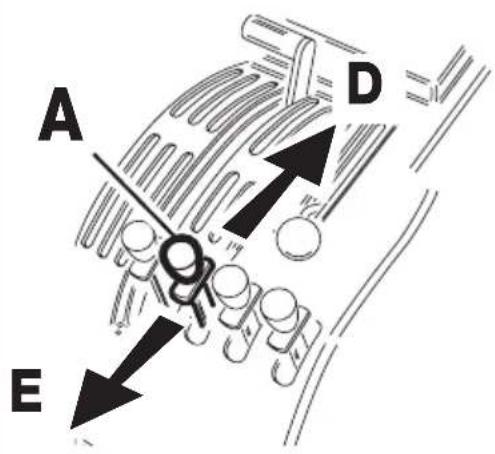

6.8 HYDRAULISCHE AUFHEBUNG DER INRICHUNG

Abbildung sehen 6.8

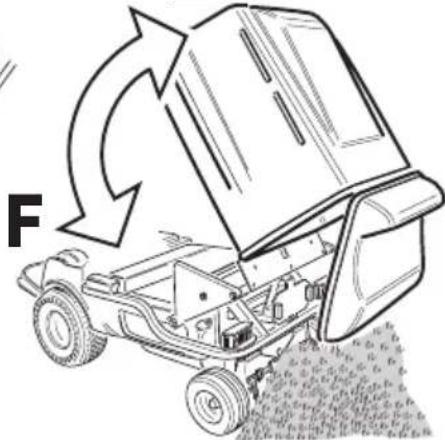

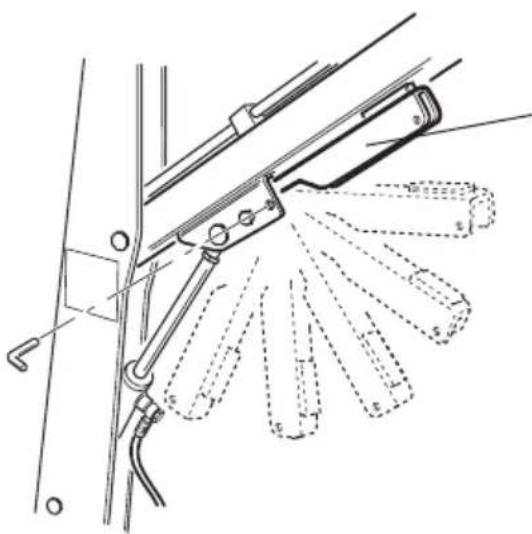

6.9 HYDRAULISCHES KIPPEN DES GRASAUFSAMMELBEHÄLTERS

Abbildung siehen 6.9

A. Hebel zum korbippen

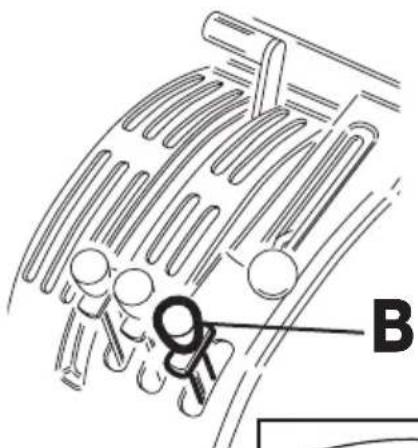

B. Hebel zur Betätigung der Schnellgriffe

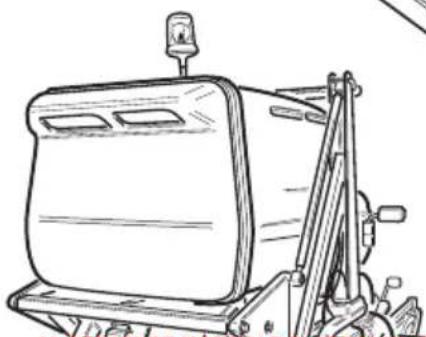

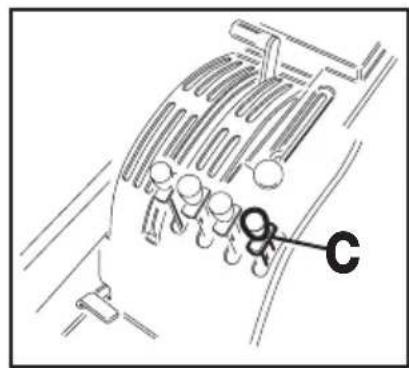

6.10 ELEVATOR

Abbildung siehen 6.10

A. Hebel zum anheiten
B. Hebel zum korbippen
C. Hebel zur Betätigung der Schnellgriffe

IMPORTANT:

WENN DIE MASCHINE VERLEGT WERDEN MULLS, BESONDERS BEI KURVEN, UNBEDINGT NICTIT MIT AUSGESTOSSENEM KORB FAHREN.

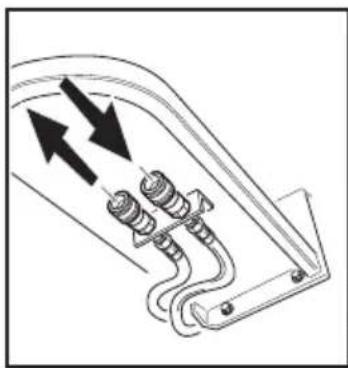

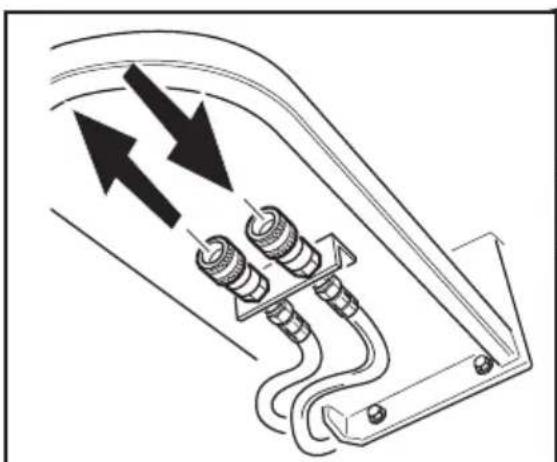

6.11 DESCRIPTION FUNCTIONS COMPUTER

Abbildung siehen 6.11

1. Motoróldruckanzeiger
2. treibstoffreserveazeiger
3. Batteriegeneratoranzeiger
4. Parkbremse-ein-anzeiger
5. Anzeiger der max. Abkuhlmitteltemperatur
6. Knope
7. Display

Beim Drucken des Knopfes auf Pos. - 6 - ist es möglich:

Die Temperatur der Radiatorflübigkeit anzuzeigen.
- Die totale Arbeitsstundenzahl der Maschine (Stundenzahler) anzuzeigen.

Außerdem zeigt der Display das Folgende an:

• Das Countdown für die Vorhezung der Gluhkerzen (Nur Diesel-version).
• Alle Fehlerkoden (sehe abschnitt 20).
• Die Diagnostik der an der Maschine eingebauten Schalter (sehe abschnitt 7.6).

7. SCHALTPLAN

7.0 FARBPALETTE

A Orange

D Grau

G Gelb

N Schwarz

B Weiss

E Grün

h Himmelblau

R Rot

C Rosa

F Blau

m Braun

Violett

7.1 DAIHATSU 950D
Abbildung siehen 7.1

RIF.	BESChREIBUNG
1	Nebensteckdose
2	Strassenverkehr - speisekabelkonnektor
3	Nebensteckdose
4	Drehlampe
5	Vordere scheiwerfer
6	Schalter vordere scheinwerfer
7	Zündschloss
8	12V batterie
9	Motor
10	Spanningsregler
11	Summer
12	Blätter - schüttelmotor
13	Sensor der wassertemp.

14	Öldrucksensor
15	Kraftstoffpegelschwimmer
16	elektroventil F. motoranhalten
17	Vorwärmlughakerzen
18	Vorwärmlrelais
19	Vorwärmlughakerzenkontrolle
20	Motorbteilung shalter
21	Korbhebe - schalter
22	Sitzshalter
23	Parkbremse - shalter
24	Korbvoll - schalter
25	P.T.O. hebelschalter
26	Startrelaise

7.2 DAIHATSU 950 G
Abbildung sehen 7.2

RIF.	BESCHREIBUNG
1	Nebensteckdose
2	Strassenverkehr - speisekabelkonnektor
3	Nebensteckdose
4	Drehlampe
5	Vordere scheiwerfer
6	Schalter vordere scheinwerfer
7	Zündschloss
8	12V batterie
9	Motor
10	Generator
11	Brennstoffpumpe
12	Summer
13	Blatter - schuttelmotor
14	Brennstoffpumpe - relais
15	Sensor der wassertemp.
16	Oldrucksensor

17	Kraftstoffpegelschwimmer
18	Brennstoff - solenoid
19	4 - weg verbinder vom einspritzsteuergerat
20	6 - weg verbinder vom einspritzsteuergerat
21	Zundverstellung
22	Motorbteilung schalter
23	Korbhebe - schalter
24	Sitzschalter
25	Parkbremse - schalter
26	Korbvoll - schalter
27	P.T.O. hebel schalter
28	Startrelais
29	Einspritzspule 1
30	Einspritzspule 2
31	Einspritzspule 3

FARBPALEttE

Siehe 7.0

7.3 KUBOTA D 902

Abbildung sehen 7.3

RIF.	BESCHREIBUNG
1	Nebensteckdose
2	Strassenverkehr - speisekabelkonnektor
3	Nebensteckdose
4	Drehlampe
5	Vordere scheiwerfer
6	Schalter vordere scheinwerfer
7	Zundschloss
8	12V battery
9	Motor
10	Spannungsregler
11	summer
12	Blatter - schuttemotor
13	Sensor der wassertemp.
14	Oldrucksensor
15	Kraftstoffpegelschwimmer
16	Elektroventil F. Motoranhalten

17	Vorwarmgluhkerzen
18	Vorwarmrelais
19	Motorbteilung schalter
20	Korbhebe - schalter
21	Sitzschalter
22	Parkbremse - schalter
23	Korbvoll - schalter
24	P.T.O. Hebel schalter
25	Startrelais
26	Summer fur max motortemperature
27	Sensor fur max motortemperature
28	Motor - anhaltrelais

FARBPALEttE

Siehe 7.0

7.4 STRADALE KUBOTA D 902 DAIHATSU 950D/950G

RIF.	BESChREIBUNG
A	Commande feu / claxon
B	Brems / leuchte - taktkarte
C	Warnblinker - leuchte
D	Notleuchtenschalter
E	Blinker - wechselschalter
F	Drehampenschalter
1	Positionsleuchte - kontrollampe
2	Linke vorere positionsleuchte
3	Rechte wichtere positionsleuchte
4	nummerschild - leuchte
5	Rechte vordere positionsleuchte
6	Linke wichtere positionsleuchte

Abbildung siehen 7.4

7	Rechte abblendleuchte
8	Linke abblendleuchte
9	Hupe
10	Bremsleuchtenmikroschalter
11	Bremsleuchte
12	Bremsleuchte
13	Richtungsanzeiger - kontrollampe
14	Link. Vord. Richtungsanzeiger
15	Link. Hint. Richtungsanzeiger
16	Recht. Vord. Richtungsanzeiger
17	Recht. Hint. Richtungsanzeiger
18	Drehlampe

FARBPALEtE

Siehe 7.0

7.5 BRIGGS & STRATTON

Abbildung sehen 7.5

RIF.	BESCHREIBUNG
1	Vordere scheiwerfer
2	Scheinwerfer - schalter
3	Zundschafter
4	Parkbrem - schalter
5	Zapfwellenschafter
6	Grunes neutrales Licht
7	Parkbrems - Licht
8	Stundenzahler
9	Hochentleerungsschalter
10	Sitzes schalter
11	Korb "voll" schalter
12	Motorbteilung schalter
13	Sicherungsschartel
14	Motorschutzschafter
15	Strassenverkehr - speisekabel

FARBPALEttE

Siehe 7.0

16	Filterrehmotor
17	Gerat fur anzeiger / stundenzahler
18	Generador
19	Motorstopverbinder
20	Korbvoll - summer
21	12V Batterie
22	Motor
23	Nebensteckdose schalter
24	Kfaitstoffpegelschwimmer
25	nabensteckdose
26	Drehlampe
27	Sitzesstop relais
28	P.T.O. sitzesstop relais
29	Oldrucksensor

DIESES SYmBOL ZEIGt

DIE ERDE AN

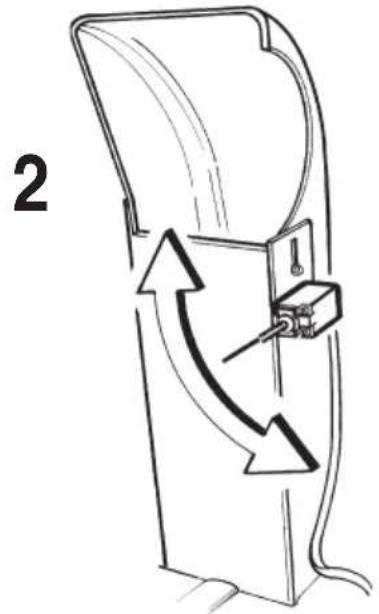

7.6 SCHALTPLAN

ANZEIGE	kONtROLLIERER SChALTER	ZUSTAND 0	ZUSTAND 1
P1	KRAFTABNAHME	Geshlüssen Offen
P2	KORB VOLL	Geshlüssen Offen
P3	BREMSE GEZOGEN	Geshlüssen Offen
P4	SITZ	Geshlüssen Offen
P5	KORB GEHOBEN	Geshlüssen Offen
P6	MOTORRAUM	Geshlüssen Offen

1) Drucken Sie die Sanduhr-Taste am Computer
2) Stellen Sie den Zündschlübel auf "ON"
3) Lassen Sie die Sanduhr-Taste, um die ersten Nachricht am Display "P1" zu visualisieren.
4) Betätigen Sie den Mikroschalter durch die betreffende Kontrolle (siehe Tabelle) um dessen Leistungsfähige gkeitzu prufen.
5) Drücken Sie nochmals die Sanduhr-Taste, um den zweiten Mikroschalter ("P2") zu prufen.
6) Gehen Sie vor wie an Punken 4) und 5) angezeigt, um die restlichen Mikroschalter zu prufen.

8. STARTEN DES MOTORES

Abbildung siehen 8.

1) Auf dem sitsz richtig Platznehmen.
2) Sich vergewissern, dass der hebel außenantrieb komplett ausgeschalten ist.
3) Sich vergewissern, dass der hebel der handbremse komplett inscriiert ist.
4) Den zundschlussel auf die position "ON" drehen und auf die eventuelle vorwarming der kerzen warten.
5) Den zundschluß zu das symbol drhen, um den motor anzulassen.
6) Mit temperatur unter 0^ motor mit mittlerer drehhzahl fur mindestens 5 minutes halten.

9. FAHREN DER MASCHINE

Abbildung sieh 9.

1) Gashebel regulieren.
2) Handbremse ausschalten.
3) Die gewünschte Geschwindigkeit mit den auf der rechten Seite vorhandenen Pedalen einstellen.

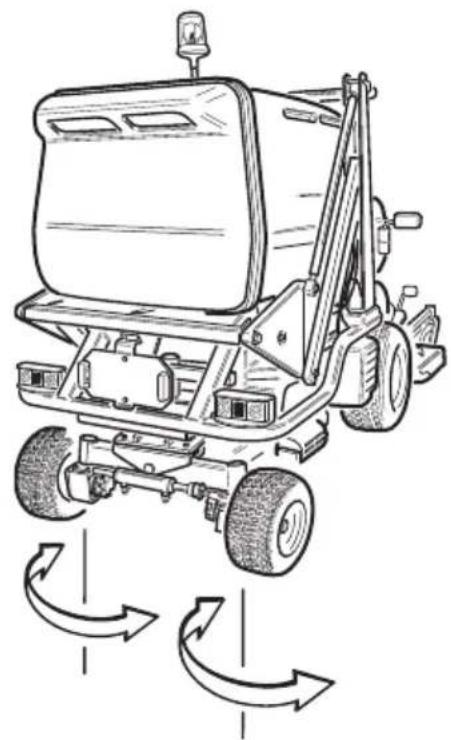

4) Durch betätigten des Lenkrades betätigten Sie das Hinteresrad.

N.B.: Um die Maschine zu stoppen, genugt es, das Fortgangs- bzw. Rückgangspedal freizulassen; wenn gestoppt,ziehen Sie den Parkbremshebel.

IMPORTANT: AM ANFANG MIT REDUZIERTER GESCHWINDINGKEIT FAHREN. HALTEN SIE PERSONEN UND TIERE MIT EINEM SICHERHEIT SABSTAND VON 3 METERN FERN.

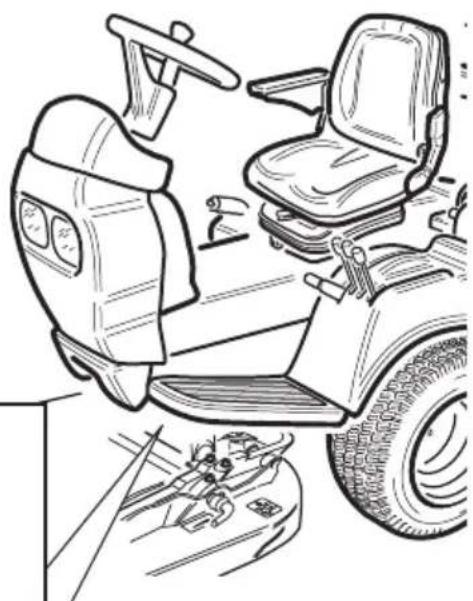

10. SCHNITT UND AUTOMATISCHE AUFNAHME DES GRASES

Abbildung sehen 10.

11. STILLSTAND MOTOR

Abbildung sehen 11.

1) Die maschine anhalten.
2) Kuppeln sie den hebel PDP ASU.
3) Den handbredshebel anziehen.
4) Lassen sie die vorrichtung durch den dazugehorenden hebel volling hers.
5) Prufen sie, ob den korb volg zuruckgekommen its.
6) Den motor auf die mindestrehungen brings.
7) Den zundschlussel von der position "ON" auf die position "STOP" drehen.

12. TANKFÜLLING

Abbildung siehen 12.

Füllen sie den tank nur im freien oder in reichlich belufteten räumen. Der motor muß damit abgestellt sein und es darüber keine flammen oder funken entstehen. Vergewissem sie sich, daß der treibstoff den angaben auf dem tank entspricht. WARNING: KRAFTSTOFF IST AUBERST LEICHT ENTFLAMMBAR.HALTHEN SIE DEN BRENNSTOFF IN SPEZIELLEN BEHÄLTERN. NUR UNDER FREIEM HIMMEL TANKEN UND BEI DIESER BETATIGUNG NICT RAUCHEN. VOR DEM ANLASSEN BRENNSTOFF HINZUFUGEN. NIE DEN TANKVERSCHLÜB ENTFERNEN ODER KRAFTSTOFF HINFUGEN, WENN DER MOTOR LAUFT ODER WENN ER HEIB IST.

Im falle einem eintweichen von kraftstoff, den motor nicht zu anlassen versuchen sondern die maschine aus der entweichzone wegnehmen und eventuelle feuerquellen vermeiden bis zur verschwindung von den benzindampfen. Die verschlübe vþmbenzintank und benzinbehältertank wieder korrekt einsetzen.

Nied die maschine mit krafstoff im tank in einem gebäude lagern, wo die benzindampfe eine frei flamme oder funke erreichen konnten. Den motor abkühlen setzen bevor die maschine in einem geschlossenen raum gelagert wird.

13. WARTUNG

Abbildung sehen 13.

Wenn Wartungsarbeiten nötig sind, benutzen Sie ausschließlich originale Ersatzteile, damit der Maschine die hochste Zuverläufigkeit gewährleistet wird.

Bevor man Wartungsarbeiten beginnt, soll man sorgfaltig die am Abschnitt 3 angegebenen "Sicherheitsnormen" durchselen. Wenn man bei der Maschine mit aufgehobenem Korb intervenieren muss, soll man sich vergewissern, dass die mechanische Sicherung "S" korrekt eingeschalten ist.

13.1 MOTOROL NACHFULLEN

Abbildung sehen 13.1

DAIHATSU 950 D - 950 G

Siehe betriebs- wartungsanleitung des motors. OIL SHELL HELIX PLUS 10W40

KUBOTA D902

Siehe betriebs- wartungsanleitung des motors. OIL SHELL HARVELLA T 15W-40

BRIGGS & STRATTON 22 HP V-TWIN

Siehe betriebs-wartungsanleitung des motors. OIL SHELL × 200 SAE 30

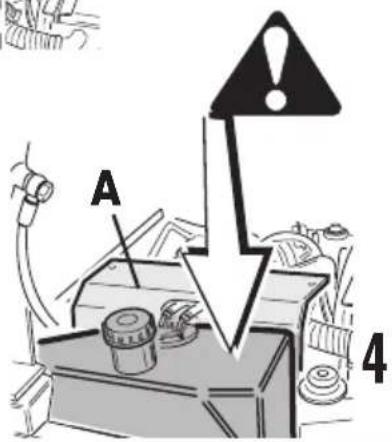

13.2 ABKUHLMITTEL NACHFULLEN

Abbildung sehen 13.2

Nicht am Mod. PG220 eingebaut.

13.3 HYDRAUL. OL NACHFULLEN

OIL SHELL HARVELLA T 15W-40

Abbildung sehen 13.3

13.4 VORDER. AXALOL NACHFULLENOLIO

Abbildung sehen 13.4

OIL SHELL HARVELLA T 15W-40

13.5 BATTERIE Abbildung sieh 13.5

Periodisch den Stand des Elektrolyts zu prufen und, wenn notwendig, Destillierwasser dazugeben, wobei man auf das angezeigte Niveau an dem Batteriekörper achtet.

13.6 LUFTFILTRE

Abbildung sehen 13.6

Periodische kontrolle

13.7 RADIATORNETZ

Abbildung sehen 13.7

Periodische kontrolle

Nicht am Mod. PG220 eingebaut.

13.8 MOTORNETZ

Abbildung sehen 13.8

Periodische kontrolle

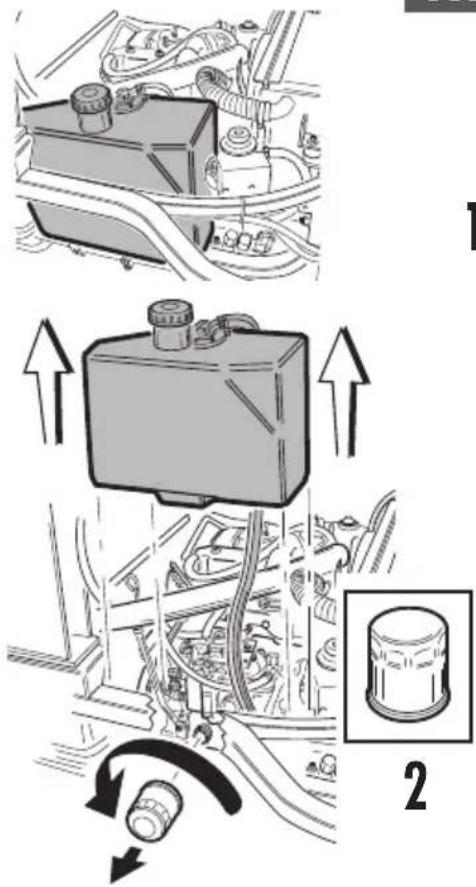

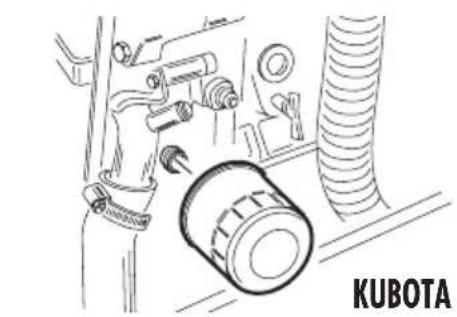

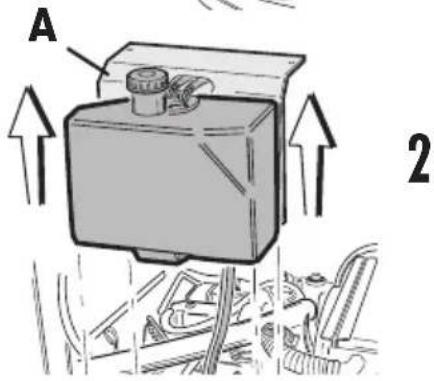

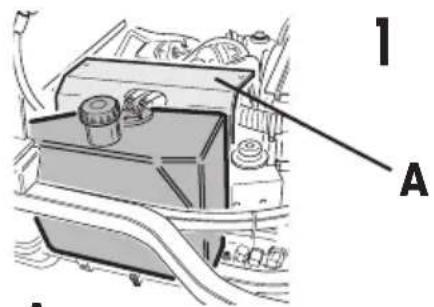

13.9 MOTORFILTER

Abbildung sehen 13.9

Siehe betriebs- wartungsanleitung des motors.

UM DEN MOTOROLFILTER ZU WARTEN A,ENTFERNEN SIE DAS SCHOTT.

13.10 REIFENDRUCK

Abbildung siehen 13.10

Sind die Vorderreifen mit einem anderen Druck aufgepumpt, schneiden die Messer das Gras auf einer anderen Höhe.

13.11 VERSTELLUNG DER RIEMENSPANNUNG

Abbildung siehen 13.11

• Nach den ersten 5 ÷ 10 Arbeitsstunden, die Antrieb-Riemenspannung regeln :
  1) Den Antrieb vollig auskuppeln und die Position der Zugstange T mit einem Farbstift markieren.
  2) Den Antrieb einkuppeln und prufen markierte Wert 10-12 mm beträgt. Wenn nicht, Schraube A und B drehen.

BEACHTEN SIE DIE ABmESSUNGEN DES ZYLINDERAUGE.

13.12 SÄUBERN DER MASCHINE

Abbildung sehen 13.12

13.13 SCHMIERBÜCHSE AM KORBKIPZYLINDER

Abbildung siehen 13.13

Mit elevator.

13.14 SCHMIERBÜCHSE AM KORBKIPZYLINDER

Abbildung siehen 13.14

Ohne elevator.

13.15 PDP SCHMIERBÜCHSE

Abbildung siehen 13.15

13.16 PEDALSCHMIERUNG

Abbildung siehen 13.16

Siehe Wartunbgstab. Site.

13.17 FILTER DER HYDRAULISCHEN ANLAGE

Abbildung sehen 13.17

14. AUSSERORDENTLICHE

Für die außerplanmäßige Wartung der Maschine sollte man sich ausschließlich an eine autorierte Serviceworkstatt wenden.

15. UNAKTIVITÄT DER MAHWERKS

Sollte es der Fall sein, dass der Rasenmacher PG-SR für mehrere Zeit unbenutzt bleibt, ist es vorteilhaf eine Handlungen durchzufahren, welche die Leistungsfähigkeit bei seiner Wiederbenutzung und eine lange Haltbarkeit desselben garantieren :

Die Ausrüstung vom Wagen abkuppeln und die Handlungen, welche im betreffenden Betriebs- und Wartungshandbuch angezeigt sind, durchfuhren, um diese für „außer Dienst“ vorzusehen.

-Alle Anzeigen, welche im Betrieb und Wartungshandbuch des Motores angeführrt sind ausführten, um denselben für „außer Dienst" vorzusehen.

-Die Batterie ausbauen, aufladen und in einem trockenen und gelufteten Raum lagern.

-Sorgfältig den Wagen reinigen, wobei man besonders auf die Überkrustungen von Erd- und Grasresten Acht geben soll.

-Die Handlungen durchfuhren, welche in der „gewöhnlichen Wartung" vorher beschrieben worden sind, und wenn notwendig, auch die „außergewöhnliche Wartung" durchfuhren.

• Den Wagen in einem trockenen und gelufteten Raum parken mit einem geeigneten und nicht wasserdichten Schutztuch überdecken.

-Während der Wagen unaktiv ist, die Reifen immer mit dem vorgesehenen Luftdruck halten und periodisch die Unterlage der Reifen am Boden ändern.

16. STRASSENVERKEHR

Abbildung sehen 16.

Da die Rasenmacher PG-SR mit einer Strassenzulassung ausgestattet sind, haben diese die Möglichkeit auf öffentlichen Straßen zu fahren, jedoch unter der Bedingung, dass folgende Regel eingehalten werden:

Der Rasenmacher muss obligatorisch mit einer regulären Immatrikulation, einem Zulassungspapier, mit einem korrekt montierten Nummerschild und mit Unfallversicherung versehen sein.

-Der Fahrer des Rasenmachers muss im Besitz des Führerscheines sein (mindestens Kategorie B), welcher nicht ausgelaufen seinarf.

Die Beleuchtungsanlage und die Bremsvorrichtungen mit welcher der Rasenmaher ausgestattet ist, müssen richtig funktions und leistungsfähig sein.

-Alle Beleuchtungsvorrichtungen müssen komplett sightbar bleiben. Man erinnert damit, dass die Rundumkennleuche immer Funktionieren miss, auch während der Tagesstunden.

• Der Rasenmacher PG-SR kann mit oder ohne den verkuppelten Ausrüstungen verkehren (^**) . Wenn man auf Strassen ohne Einrichtungen fahr, muß man die vorderen Arme der doppelte Befestigung der Zugmaschine vollig aufgehoben halten. Wenn die Verlegung auf Straße mit verkuppelter Ausrüstung erfolgt, ist es obligatorisch diese komplett hochheiten und am Wagengestell mit der vorgesehenen mechanischen Sperre zu sichern.

-Der Wagen ist am vorderen Teil mit einem Schlepphaken versehen, welcher bei einem Schaden des Rassenmabers genutzt werden kann.

-Es müssen immer die Grenzen und die technischen Bedingungen, welche in dem

Zulassungspapier des Rasenmaers angezeigt sind, eingehalten werden.

-Was die Verkehrsregeln betrifft, gelten diese laut Straβenverkehrsgesetz.

(^*) : Nur für darauf vorgesehene Versionen.

(^**) : Die Ausrüstungen, welche den Rasenmaher während des Straβenverkehrs.

ausstatten können, sind ausdrücklich in dem Zulassungspapier versehen.

BEVOR MAN AUF OFFENEN STRASSEN FAHRT, MUB MAN SICH MIT ALLEN STEUERUNGEN DER mASCHINE VERTRAUT mAChEN.

17. SICHERHETSANKLEBER

Abbildung sehen 17.

18. ALLGEMEINE HINWEISE

A) Wender sie sich zur durchführung technischer eingriffe, die nicht in thisen handbuch behandelt werden,itte an eine zugelassene kundendienstelle.
B) Bewahren sie these anleitungshandbuch an einem geeigneten ort auf, um es in einem guten zustand zu erhalten. These handbuch kann jederzeit ohne ankündigung bzw. Sonstige verpflichtungen geändert werden, um Änderungen und verbesserten an den bereits gelieferten einheiten darin aufzunehmen. Reproduktion oder übersetzung irgend welcher teile these handbruchs sind ohne vorherige schriftliche genehmigung des eigentümers verboten.

19. WARTUNG SARBEITEN

WICHITIGSTE StUNDEN WARTUNGSARBEITEN	5 10	30 50	100 200	400 500				hIN- WEISE
REINIGUNG DES MOTORABSAUGNETZ	X +
RIEMENKONTROLLE	X++		X
REINIGUNG DER FANGKORBSGITTE		X +
REINIGUNG DER HYDR. ANTRIEBE		X						=
MESSERANSCHLEIFEN			X +
GROBE ALGEMEINE REINIGUNG		X						=
TIEFE ALGEMEINE REINIGUNG			X					=
SCHMIERUNG				X
ÖLSTAND DES RÄDERANTRIEBES						X
ÖLSTAND DES KEGELRADGE-TRIEBES UND RASENMÄHERS					X
ÖLSTAND DES HYDROST. ANTRIEBES UND HYDR. ANLAGE					X
SAUER ANTRIEBSÖLWECHSEL							X	+
REINIGUNG DES LUFTFILTERS		X +						++
MOTORÖLSTAND		X +	+
MOTORÖLWECHSEL		X+++			X +	+
ÖLPATRONEWECHSELMOTOR		X+++			X +	+
VERGASER FILTER-WECHSEL					X +	+
LUFTFILTERWECHSEL				X +				++
KÜHLFLÜBIGKEITSTAND		X +	+
KÜHLFLÜBIGKEIT-WECHSEL							X +	+
MOTORWARTUNG							X +	+
AUSWECHSELN DER FILTER DER HYDRAULISCHEN ANLAGE							X

• BEI BESONDERSSCHWIERIGEN ARBEITSUMSTÄNDEN, SOLL DIE KONTROLLEZEIT KÜRZER SEIN.
  + + MOTORWARTUNG: SIEHE DIE BETRIEBS UND- WARTUNGSANLEITUNG DES MOTORS.
  +++ CHANGEMENT INITIAL - RÉGLAGE INITIAL.
  = DIESE REINIGUNGSARBEITEN SOLLLEN MIT DRUCKLUFT DURINGGEFUHRT WERDEN. WASSER VERMEIDEN.

• ANEIGE DER FEHLERCODES

FEHLER FEHLER SIGNAL BESCHREIBUNG DIES MÖGliche URSACHEN UND/DAUER DER FEHLER STELLUNG CODE HUPE ALARMES ODER ABHILFEN SIGNALISIERUNG
Anfangs-Testphase	E1 blink. von der Spanne vorgesehen.	Der Test am Vorwärmsensor hat eine niedrigere Temperatur ermittelt als	Vorwärmsensor wahrrscheinlich nicht korrekt eingeschaltet.	Bis Fehlerzustand behoben ist.	1
	E2 blink. von der Spanne vorgesehen.	Der Test am Vorwärmsensor hat eine niedrigere Temperatur ermittelt als	Vorwärmsensor wahrrscheinlich nicht korrekt eingeschaltet.	Bis Fehlerzustand behoben ist.	1
	E3 blink.	Der Test am Sensor der Wassertem- peratur hat eine zu hohe Temperatur ermittelt.	Sensor der Wassertemperatur wahrrscheinlich nicht korrekt verbunden oder defekt.	Bis Fehlerzustand behoben ist.	2
	E4 blink.	Der Test am Sensor der Wassertem- peratur hat eine niedere Temperatur ermittelt.	Sensor der Wassertemperatur wahrrscheinlich nicht korrekt verbunden oder defekt.	Bis Fehlerzustand behoben ist.	2
Vorwärmy-klus der Zündkerzen	E10	Der Sicherheitstest hat ergebn, dass die Zapfwelle eingeschaltet ist.	Zapfwelle aussalten.	Bis Fehlerzustand behoben ist.	1
	E11	Der Sicherheitstest hat ergebn, dass die Standbremse geöffnet ist.	Standbremse anziehen.	Bis Fehlerzustand behoben ist.	2
	E12	Der Sicherheitstest hat ergebn, dass der Fahrer nicht auf dem Sitz sitzt.	Fahrer muss sich auf den Sitz setzen.	Bis Fehlerzustand behoben ist.	3
	E14	Der Sicherheitstest hat ergebn, dass der Motorraum offen stehl.	Motorraum schliessen.	Bis Fehlerzustand behoben ist.	5
Betriebszyclus	E20	Der Sicherheitstest hat ergebn, dass die Zapfwelle eingeschaltet ist.	Zapfwelle aussalten.	Bis Fehlerzustand behoben und Motor wieder gestartet ist.	1
	E21	Der Sicherheitstest hat ergebn, dass die Standbremse offen ist.	Standbremse anziehen	Bis Fehlerzustand behoben und Motor wieder gestartet ist.	2
	E22	Der Sicherheitstest hat ergebn, dass der Fahrer nicht auf dem Sitz ist.	Sich auf den Sitz setzen.	Bis Fehlerzustand behoben und Motor wieder gestartet ist.	3
	E24	Der Sicherheitstest hat ergebn, dass der Motorraum (Sitzplattform) geöffnet ist.	Motorraum schliessen.	Bis Fehlerzustand behoben und Motor wieder gestartet ist.	5
	Temp. blink.	Der Test der Wassertemperatur hat ergebn, dass der Motor edie Tempe- ratur von 100°C übersritten hat.	PTO auskuppeln und Motor zu mitterer Drehzahl laufen halten.	Bis die Temperatur wieder normal ist.	6
	E30	Ganz langs. inter.Ton	Der Korb ist voll und die Zapfwelle eingeschaltet.	Zapfwelle aussalten und Korb entleeren	Bis Alarmzustand verlassen wird.	7
	E31	Langs. interm.	Der Luftfilter ist verstoptf.	Luftfilter reinigen bzw. erneurn	Bis Alarmzustand verlassen wird.	7
Alle Phasen	CC1		Kurzschluß am Ausgang der Gühkerzen-Vorwärzung.	Stromkreis der Gühkerzen überprüfen	Bis Fehlerzustand behoben und Motor wieder gestartet ist.	0
	CC2		Kurzschluß am Ausgang der Motorstoppung (Abstellmagnet).	Stromkreis der Motorabstellung überprüfen	Bis Fehlerzustand behoben und Motor wieder gestartet ist.	0
	CC3		Kurzschluß am Ausgang der Signalupe.	Stromkreis der Signalupe überprüfen.	Bis Fehlerzustand behoben und Motor wieder gestartet ist.	0

INDICE

NOTA PARA EL ELIMINADO DEL PRODUCTO VALIDO PARA LA COMUNIDAD EUROPEA. 62

1. PLACA DE IDENTIFICACION CE 63

1.A NUESTROS CLIENTES 63

Seintruktionbogformotor.

OIL SHELL HELIX PLUS 10W40

KUBOTA D902

Se intruktionbog for motor.

OIL SHELL HARVELLA T 15W-40

BRIGGS & STRATTON 22 HP V-TWIN

Se intruktionbog for motor.

OIL SHELL x 200 SAE 30

13.2 PAFYLDNING AF KOLERVAESKE

Seintruktionbogformotor.

Sefigur13.9

1. TECHNISCHE SPECIFICATIONS 92

4.1 MOTOR GEWICHT 92
4.2 AANBOUWWERKTUIG 93
4.3 GELUIDS NIVEAU 93
4.4BESTUURDER 93

1. GEBRUIK VAN BEDIENING EN INSTRUMENTEN 93
2. GEBRUIK VAN DE BEDIENING EN DE INSTRUMENTEN 94

6.1 VOORUIT - ACHTERUIT 94
6.2 PARKEER REM HENDEL 94
6.3 DIFFERENTIEEL SLOT. 94
6.4 BY-PASS SCHAKELING. 94
6.5 HAND GAS. 94

6.6 MOTOR START 94
6.7 AFTAKAS 94
6.8HYDRAULISCHE HEF VAN DE AANBOUWWERKTUIGEN 94
6.9HYDRAULISCH KANTELEN VAN DE CONTAINER / TRANSPORTBAK 94
6.10 HOOGLEEKGKIEP INSTALLATIE 94
6.11 OMSCHRIJVING VAN DE COMPUTER FUNCTIONS 94

1. ELEKTRISCHE SCHEMA 94

7.0 KLEUREN CODES 94
7.1 DAIHATSU 950 D 95
7.2 DAIHATSU 950 G 95
7.3 KUBOTA D 902 96
7.4 STRAAT UITVOERING KUBOTA D 902 DAIHATSU 950D/950G 96
7.5 BRIGGS & STRATTON 97
7.6 DIAGNOSE 97

1. STARTEN VAN DE MOTOR 97
2. RIJDEN MET DE MACHINE 97
3. MAIEN EN AUTOMATISCHE GRASCOLLECTIE 98
4. AFZETTEN VAN DE MOTOR 98
5. BRANDSTOF TANKEN 98
6. DAGELIJKS ONDERHOUD 98

13.1 MOTOR OLIE BIJVULLEN 98
13.2 KOELVLOEISTOF BIJVULLEN 98
13.3 OLIE VAN HET HYDRAULISCH SYSTEEM BIJVULLEN 98
13.4 OLIE VAN DE VOOR AS BIJVULLEN 98
13.5 ACCU 98
13.6 LUCHT FILTER 98
13.7 RADIATEUR BESCHERMINGS GAAS 99
13.8 MOTOR BESCHERMINGS GAAS 99
13.9 MOTOR OLIE FILTER 99
13.10 BANDEN SPANNING 99
13.11 V-SNAAR SPANNINGS REGELAAR 99
13.12 REINIGEN VAN DE MACHINE 99
13.13 CONTAINER KANTEL CYLINDER VET NIPPEL 99
13.14 CONTAINER KANTEL CYLINDER VET NIPPEL 99
13.15 AANDRIJFAS VETNIPPELS 99
13.16 PEDAAL SMERING 99
13.17 HYDRAULIC FILTER 99

1. SPECIFIEK ONDERHOUD 99
2. STALLING VAN DE MACHINE 99
3. TRANSPORT OP DE OPENBARE WEG 100
4. VEILIGHEIDS STICKERS 100
5. NOTES 100
6. ONDERHOUDSSCHEMA 101
7. ERROR CODE DISPLAY 102

AANTEKENINGEN VOOR VERWIJDERING VAN HET PRODUCT, GELDIG VOOR DE EUROPESE UNIE

2. VERANTWOORDELIKHEID VAN DE BESTUURDER

7. ELEKTRISCHE SCHEMA

7.0 KLEUREN CODES

A Oranje

B Wit

C Rose

D Grijs

E Groen

F Blauw

G Geel

H Licht-blauw

M Bruin

N Zwart

R Rood

V Paars

7.1 DAIHATSU 950D

Zie cijfer 7.1

13.11 V-SNAAR SPANNINGS REGELAAR

Zie cijfer 13.11

ILLUSTRATIONS ET SCHEMAS

BILDER UND ZEICHNUNGEN

ILUSTRACIONES Y ESQUEMAS

DIAGRAMTEGNINGER

ILLUSTRATIES EN DIAGRAMMEN

0.

234

		MASSA	MOTORE	OFFICINE BIEFFEBI S.p.A. Via dell'Artigianato, 7 46023 Gonzaga (MN) Italy CE Anno di costruzione
MODELLI	PG210D 4R	770 Kg	kw 15,2 RPM 3200
	PG210 4R ELEV	820 Kg
	PG210D 3R	770 Kg
	SR210D 4R	760 Kg

15

234

		MASSA	MOTORE	OFFICINE BIEFFEBI S.p.A. Via dell'Artigianato, 7 46023 Gonzaga (MN) Italy CE Anno di costruzione
MODELLI	PG270D	695 Kg	kW19,8-RPM 3600
	PG270D 3R	684 Kg
	PG270D ELEV	740 Kg
	SR270D	725 Kg
	PG250	695 Kg	kW23-RPM 3600
	PG250 ELEV	740 Kg
	SR250	725 Kg

1 5

23

		MASSA	MOTORE	OFFICINE BIEFFEBI S.p.A. Via dell'Artigianato, 7 46023 Gonzaga (MN) Italy CE Anno di costruzione
MODELLE	PG220	584 Kg	KW 16,7-RPM 3600
	PG220 ELEV	648 Kg
	PG220 3R	557 Kg

15

3.1

5.

6.9

E

E

6.10

7.1 DAIHATSU 950D

7.3 KUBOTA D 902

7.4

KUBOTA D 902 - DAIHATSU 950D / 950G

+12V/30unit.avv.
1 + u1 - 1 = ( 1 + u) u1 < 1 = u

7.5 BRIGGS & STRATTON

2

3
↑

5

4

9.

1

3

4

3

12.

13.

S

13.8

KUBOTA D902

BRIGGS & STRATTON

2

DAIHATSU 950D - 950G

13.10
