BWS900N - Zerkleinerer Bort - Kostenlose Bedienungsanleitung

Marke	Bort
Modell	BWS900N
Produkttyp	Winkelschleifer (Schleifmaschine)
Hauptverwendung	Schleifen, Trennen, Entgraten von Metall und Stein trocken
Zusätzliche Verwendungen	Bürsten und Schleifen (mit spezifischem Zubehör)
Nennleistung	900 W (geschätzt nach Modell)
Max. Scheibendurchmesser	125 mm (übliche Schätzung)
Flanschart	Spannflansch und Montageflansch M14
Leerlaufdrehzahl	In der Anleitung nicht angegeben
Schalldruckpegel	86,3 dB(A)
Schallleistungspegel	99,3 dB(A)
Vibration (Hand-Arm)	1,99 m/s²
Stromversorgung	Netz, Kabel mit Stecker
Elektrischer Schutz	Doppelte Isolierung (gemäß EN50144), ohne Erdungskabel
Sicherheitsmerkmale	Spindelarretierung, Zusatzhandgriff, Handschutz, verriegelbarer Ein-/Ausschalter
Mindestalter für die Nutzung	16 Jahre
Verwendung im Freien	Erfordert einen FI-Schutzschalter (30 mA) und spezielles Verlängerungskabel für den Außenbereich
Wartung	Gehäuse mit einem weichen Tuch reinigen, keine Lösungsmittel verwenden; keine zusätzliche Schmierung erforderlich
Mitgeliefertes Zubehör	Zusatzhandgriff, Handschutz, Spannflansch, Montageflansch, Schlüssel
Optionales Zubehör	Schleif-/Trennscheiben, Bürsten, Schleifteller (Original SBM Group)

Häufig gestellte Fragen - BWS900N Bort

Welche Art von Scheibe kann ich am Bort BWS900N verwenden?

Verwenden Sie Schleif- oder Trennscheiben mit passendem Durchmesser (normalerweise 125 mm) und M14-Bohrung. Verwenden Sie niemals Reduzierstücke oder Adapter. Die zulässige Drehzahl der Scheibe muss mindestens der maximalen Leerlaufdrehzahl des Werkzeugs entsprechen.

Wie wechsle ich die Schleifscheibe?

Ziehen Sie den Netzstecker. Drücken Sie die Spindelarretierung, während Sie die Spindel drehen, bis sie einrastet. Lösen Sie mit dem mitgelieferten Schlüssel den Spannflansch. Ersetzen Sie die Scheibe und ziehen Sie den Flansch wieder fest. Lösen Sie die Arretierung, bevor Sie das Gerät wieder anschließen.

Kann ich diesen Winkelschleifer zum Schneiden von Fliesen verwenden?

Ja, mit einer für Stein geeigneten Trennscheibe. Das Werkzeug ist jedoch für Trockenarbeiten ausgelegt. Tragen Sie eine Staubmaske und eine Schutzbrille.

Warum vibriert mein Winkelschleifer stark?

Übermäßige Vibrationen können von einer unausgeglichenen, beschädigten oder falsch montierten Scheibe herrühren. Überprüfen Sie, ob die Scheibe fest sitzt und in gutem Zustand ist. Ersetzen Sie sie bei Bedarf. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst der SBM Group.

Welche Leistung hat der Winkelschleifer BWS900N?

Die Leistung ist in der Anleitung nicht explizit angegeben, aber das Modell 'BWS900N' deutet auf eine Leistung von 900 W hin. Überprüfen Sie das Typenschild des Geräts.

Wie reinige und warte ich den Winkelschleifer?

Ziehen Sie den Netzstecker. Reinigen Sie das Gehäuse mit einem weichen Tuch, gegebenenfalls mit etwas Seifenwasser. Verwenden Sie niemals Lösungsmittel (Benzin, Alkohol). Stellen Sie sicher, dass die Lüftungsschlitze staubfrei sind. Keine zusätzliche Schmierung erforderlich.

Kann ich ein Verlängerungskabel mit diesem Winkelschleifer verwenden?

Ja, verwenden Sie ein hochwertiges, vollständig abgerolltes Verlängerungskabel mit einer Kapazität von mindestens 16 A. Im Freien verwenden Sie ein spezielles Außenkabel mit einer spritzwassergeschützten Steckdose und einem FI-Schutzschalter (maximal 30 mA).

Wie vermeide ich Unfälle bei der Verwendung?

Tragen Sie immer eine Schutzbrille, Handschuhe, einen Gehörschutz und festes Schuhwerk. Verwenden Sie den Zusatzhandgriff und den Handschutz. Halten Sie das Kabel von beweglichen Teilen fern. Überlasten Sie das Werkzeug nicht und halten Sie Ihre Hände fern.

Was tun, wenn die Scheibe beim Schneiden blockiert?

Lassen Sie sofort den Schalter los und ziehen Sie den Netzstecker. Warten Sie, bis das Zubehör vollständig zum Stillstand gekommen ist. Überprüfen Sie die Scheibe und das Werkstück. Wenn das Blockieren erneut auftritt, verwenden Sie eine geeignete Scheibe und verringern Sie den Druck.

Wo finde ich Ersatzteile oder Zubehör?

Verwenden Sie ausschließlich Originalzubehör von SBM Group, erhältlich bei Ihrem lokalen Händler. Für die Montage von Zubehör anderer Marken befolgen Sie die Anweisungen des Herstellers und prüfen Sie die Kompatibilität (Drehzahl, Bohrung).

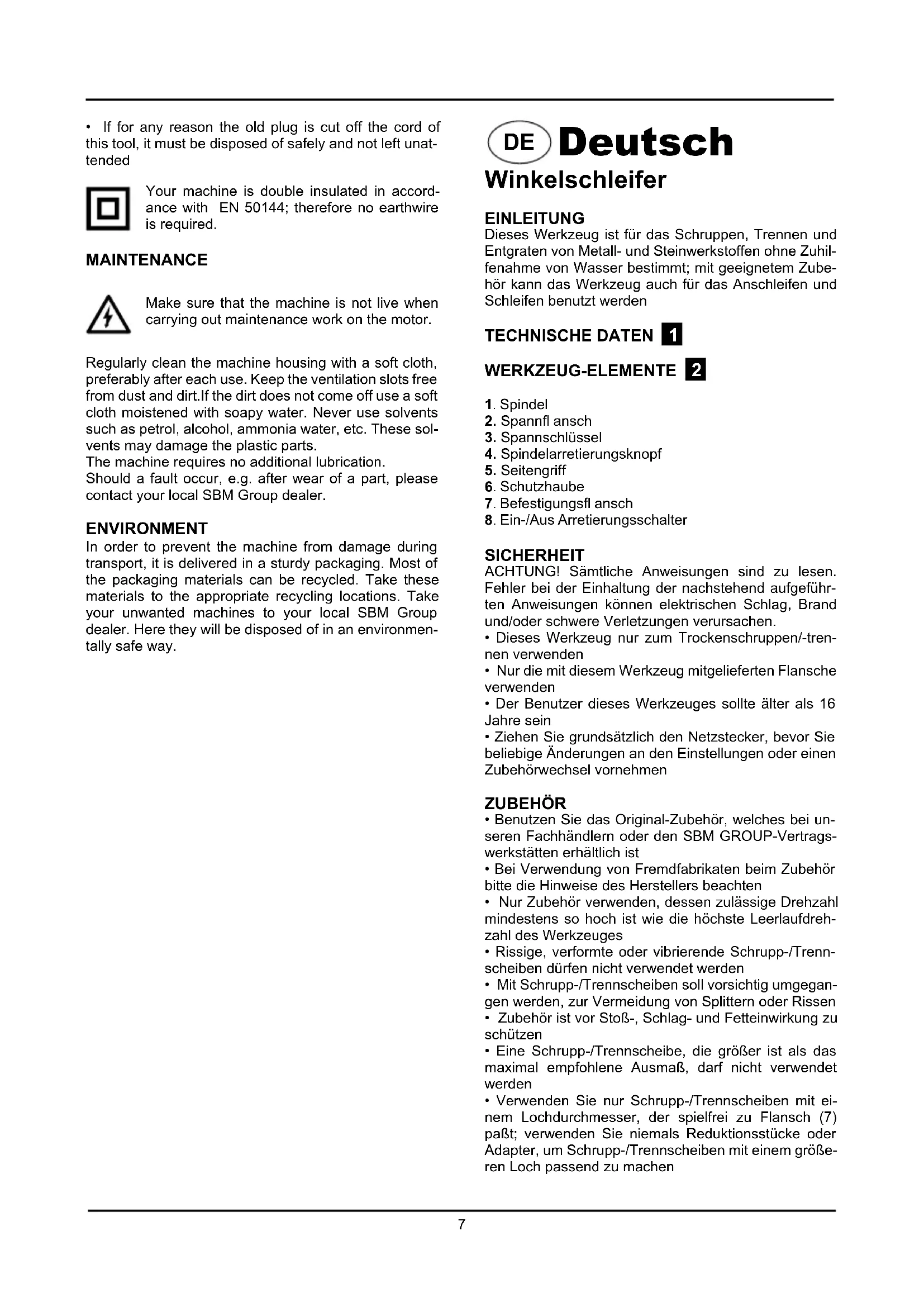

BEDIENUNGSANLEITUNG BWS900N Bort

DE Bedienungsanleitung 7

FR Mode d'emploi 9

Dieses Werkzeug ist für das Schruppen, Trennen und Entgraten von Metall- und Steinwerkstoffen ohne Zuhilfenahme von Wasser bestimmt; mit geeignetem Zubehör kann das Werkzeug auch für das Anschleifen und Schleifen benutzt werden

TECHNISCHE DATEN 1

WERKZEUG-ELEMENTE 2

1. Spindel
2. Spannfl ansch
3. Spannschlüssel
4. Spindelarretierungsknopf
5. Seitengriff
6. Schutzhaube
7. Befestigungsfl ansch
8. Ein-/Aus Arretierungsschalter

SICHERHEIT

ACHTUNG! Sämtliche Anweisungen sind zu lesen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

• Dieses Werkzeug nur zum Trockenschruppen/-trennen verwenden
• Nur die mit diesem Werkzeug mitgelieferten Flansche verwenden
• Der Benutzer dieses Werkzeuges sollte älter als 16 Jahre sein
• Ziehen Sie grundsätzlich den Netzstecker, bevor Sie beliebige Änderungen an den Einstellungen oder einen Zubehörwechsel vornehmen

ZUBEHÖR

• Benutzen Sie das Original-Zubehör, welches bei unseren Fachhändlern oder den SBM GROUP-Vertragswerkstätten erhältlich ist
• Bei Verwendung von Fremdfabrikaten beim Zubehör bitte die Hinweise des Herstellers beachten
• Nur Zubehör verwenden, dessen zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Werkzeuges
• Rissige, verformte oder vibrierende Schrupp-/Trennscheiben dürfen nicht verwendet werden
• Mit Schrupp-/Trennscheiben soll vorsichtig umgegan-gen werden, zur Vermeidung von Splittern oder Rissen
• Zubehör ist vor Stoß-, Schlag- und Fetteinwirkung zu schützen
• Eine Schrupp-/Trennscheibe, die größer ist als das maximal empfohlene Ausmaß, darf nicht verwendet werden
• Verwenden Sie nur Schrupp-/Trennscheiben mit einem Lochdurchmesser, der spielfrei zu Flansch (7) paßt; verwenden Sie niemals Reduktionsstücke oder Adapter, um Schrupp-/Trennscheiben mit einem größeren Loch passend zu machen

- Verwenden Sie niemals Schrupp-/Trennscheiben mit einem Loch, dessen Gewindelänge nicht mindestens der Länge der Gewindespindel des Werkzeuges entspricht

- Verwenden Sie niemals Zubehör mit geschlossenem Gewinde unter einer Größe von M14 x 21 mm

ANWENDUNG IM FREIEN

• Das Werkzeug über einen Fehlerstrom- (FI) Schutzschalter mit einem Auslösestrom von 30 mA Max. anschließen
• Nur ein Verlängerungskabel benutzen, das für die Anwendung im Freien vorgesehen und mit einer spritzwassergeschützten Anschlußstelle versehen ist

VOR DER ANWENDUNG

• Vor der erstmaligen Anwendung des Werkzeuges wird die Einholung praktischer Informationen empfohlen
• Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserregend)

- Treffen Sie Schutzmaßnahmen, wenn beim Arbeiten gesundheitsschädliche, brennbare oder explosive Stäube entstehen können (manche Stäube gelten als krebserregend); tragen Sie eine Staubschutzmaske und verwenden Sie, wenn anschließbar, eine Staub-/Späneabsaugung

• Auf versteckte Elektrokabel oder Gas- und Wasserleitungen achten; den Arbeitsbereich prüfen, beispielsweise mit einem Metalldetektor
• Beim Nutenfräsen muß vorsichtig vorgegangen werden, insbesondere in tragenden Wänden (Langlöcher in tragenden Wänden sind Gegenstand landesspezifischer Vorschriften; diese Vorschriften sind unter allen Umständen einzuhalten)
• Das Werkstück einspannen, falls es nicht aufgrund seines Eigengewichtes in der Ruhelage verharrt
• Das Werkzeug darf nicht in einen Schraubstock gespannt werden
• Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel völlig abgerollt ist und eine Kapazität von 16 A hat
• Schutzbrille und -handschuhe, Gehörschutz und Sicherheitsschuhe tragen; gegebenenfalls auch eine Schürze tragen
• Stets Seitengriff (5) und Schutzhaube (6) anbringen; das Werkzeug nie ohne sie benutzen
• Beim Anschließen sicherstellen, daß das Werkzeug ausgeschaltet ist

WÄHREND DER ANWENDUNG

• Das Kabel stets von umlaufenden Teilen des Werkzeuges fernhalten; das Kabel nach hinten – vom Werkzeug weg - halten
• Wenn das Kabel bei der Arbeit beschädigt oder durchtrennt wird, das Kabel nicht berühren, sondern den Netzstecker sofort ziehen; das Werkzeug niemals mit beschädigtem Kabel benutzen
• Spindelarretierungsknopf (4) nur dann drücken, wenn Spindel (1) stillsteht
• Hände von umlaufendem Zubehör fernhalten
• Beim Schleifen von Metall entstehen Funken; halten Sie andere Personen sowie brennbare Materialien von Ihrem Arbeitsbereich fern
• Bei elektrischer oder mechanischer Fehlfunktion das

Werkzeug sofort ausschalten und den Netzstecker ziehen

• Falls die Schruppscheibe blockiert ist und dies zu ruckartigen Kräften am Werkzeug führt, ist das Werkzeug sofort auszuschalten
• Bei Unterbrechung der Stromversorgung oder versehentlichem Ziehen des Netzsteckers ist der Ein/Aus-Schalter (8) sofort zu entriegeln und in die AUS-Stellung zu bringen, um unkontrolliertes Wiederanlaufen zu verhindern
• Nicht soviel Druck auf das Werkzeug ausüben, daß eszum Stillstand kommt

NACH DER ANWENDUNG

• Sobald Sie sich von Ihrem Werkzeug entfernen, sollte dieses ausgeschaltet werden und sollten die sich bewegenden Teile vollkommen zum Stillstand gekommen sein
• Zubehör darf nach dem Ausschalten des Antriebes nicht durch seitliches Gegendrücken gebremst werden

Die Maschine ist nach EN50144 doppelisoliert; daher ist Erdung nicht erforderlich.

WARTUNG

Trennen Sie die Maschine vom Netz, wenn Sie am Mechanismus Wartungsarbeiten ausführen müssen.

Reinigen Sie das Maschinengehäuse regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Einsatz. Halten Sie die Lüfterschlitze frei von Staub und Schmutz. Entfernen Sie hartnäckigen Schmutz mit einem weichen Tuch, angefeuchtet mit Seifen wasser. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammonia, usw. Derartige Stoffe beschädigen die Kunststoffteile.

Die Maschine braucht keine zusätzliche Schmierung. Wenden Sie sich in Störungsfällen, z.B. durch Verschleiß eines Teils, an Ihren örtlichen SBM Group-Vertragshändler.

UMWELT

Um Transportschäden zu verhinderen, wird die Maschine in einer soliden Verpackung geliefert. Die Verpackung besteht weitgehend aus verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyclen der Verpackung. Bringen Sie bei Ersatz die alten Maschinen zu Ihren örtlichen SBM Group-Vertagshändler. Er wird sich um eine umweltfreundliche Verarbeitung ihrer alten Maschine bemühen.

FR Français

Meuleuse d'angle

INTRODUCTION

DE KONFORMITÄTSERKLÄRUNG CE

Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN50144-1, EN50144-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, gemäß den Bestimmungen der Richtlinien 73/23/EG, 89/336/EG, 98/37/EG.

GERÄUSCH/VIBRATION Gemessen gemäß EN60745 beträgt der Schalldruckpegel dieses Gerätes 86.3 dB(A) und der Schalleistungspegel 99.3 dB(A) (Standard-abweichung: 3 dB), und die Vibration 1.99 m/s² (Hand-Arm Methode).

DE HINWEISE ZUM UMWELTSCHUTZ

Alt-Elektrogeräte sind Wertstoffe, sie gehören daher nicht in den Hausmüll!

Wir möchten Sie daher bitten, uns mit Ihrem aktiven Beitrag bei der Ressourcenschonung und beim Umweltschutz zu unterstützen und dieses Gerät bei den-falls vorhandeneingerichteten Rücknahmestellen abzugeben.

FR INFORMATIONS SUR LA PROTECTION DE L'ENVIRONNEMENT

DE Änderungen vorbehalten
