BWS900N - Daráló Bort - Ingyenes használati útmutató

Márka	Bort
Modell	BWS900N
Terméktípus	Sarokcsiszoló (daráló)
Fő felhasználás	Fém és kő száraz csiszolása, vágása, sorjázása
További felhasználások	Kefélés és csiszolás (speciális tartozékokkal)
Névleges teljesítmény	900 W (a modell alapján becsült)
Maximális tárcsaátmérő	125 mm (általános becslés)
Peremtípus	Szorítóperem és M14-es rögzítőperem
Üresjárati fordulatszám	Nincs megadva a használati útmutatóban
Hangnyomásszint	86,3 dB(A)
Hangteljesítményszint	99,3 dB(A)
Rezgés (kéz-kar)	1,99 m/s²
Táplálás	Hálózati, dugaszolható kábel
Elektromos védelem	Dupla szigetelés (EN50144 szerint), földelés nélkül
Biztonsági jellemzők	Tengelyreteszelő gomb, kiegészítő fogantyú, kézvédő, reteszelhető be-/kikapcsoló
Minimális használati életkor	16 év
Kültéri használat	FI megszakító (30 mA) és speciális kültéri hosszabbító kábel szükséges
Karbantartás	Tisztítsa meg a házat puha ruhával, ne használjon oldószereket; további kenés nem szükséges
Mellékelt tartozékok	Kiegészítő fogantyú, kézvédő, szorítóperem, rögzítőperem, kulcs
Opcionális tartozékok	Csiszoló-/vágótárcsák, kefék, csiszolótányérok (eredeti SBM Group)

Gyakran ismételt kérdések - BWS900N Bort

Milyen típusú tárcsát használhatok a Bort BWS900N-en?

Használjon megfelelő átmérőjű (általában 125 mm) M14-es furatú csiszoló- vagy vágótárcsákat. Soha ne használjon redukciókat vagy adaptereket. A tárcsa megengedett fordulatszámának legalább akkorának kell lennie, mint a szerszám maximális üresjárati fordulatszáma.

Hogyan cseréljem ki a csiszolótárcsát?

Húzza ki a szerszámot. Nyomja be a Tengelyreteszelő gombot, miközben forgatja a tengelyt, amíg az be nem kapcsolódik. A mellékelt kulccsal lazítsa meg a szorítóperemet. Cserélje ki a tárcsát, majd húzza meg szorosan a peremet. Csatlakoztatás előtt engedje el a reteszelést.

Használhatom ezt a csiszolót csempe vágására?

Igen, kőhöz való vágótárcsával. Azonban a szerszám száraz munkára készült. Viseljen porvédő maszkot és védőszemüveget.

Miért rezeg erősen a csiszolóm?

A túlzott rezgés oka lehet kiegyensúlyozatlan, sérült vagy rosszul felszerelt tárcsa. Ellenőrizze, hogy a tárcsa jól meg van-e húzva és jó állapotban van-e. Szükség esetén cserélje ki. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az SBM Group vevőszolgálatával.

Mekkora a BWS900N csiszoló teljesítménye?

A teljesítmény nincs kifejezetten feltüntetve az útmutatóban, de a 'BWS900N' modell 900 W-os teljesítményre utal. Ellenőrizze a készülék adattábláján.

Hogyan tisztítsam és karbantartsam a csiszolót?

Húzza ki a szerszámot. Tisztítsa meg a házat puha ruhával, esetleg szappanos vízzel megnedvesítve. Soha ne használjon oldószereket (benzin, alkohol). Győződjön meg arról, hogy a szellőzőnyílások pormentesek. Továbbá kenés nem szükséges.

Használhatok hosszabbítót ezzel a csiszolóval?

Igen, használjon jó minőségű, teljesen kihajtott, legalább 16 A-es hosszabbítókábelt. Kültéren használjon speciális kültéri kábelt fröccsenésálló csatlakozóval és FI megszakítóval (max. 30 mA).

Hogyan kerüljem el a baleseteket használat közben?

Mindig viseljen védőszemüveget, kesztyűt, zajvédő sisakot és erős cipőt. Használja a kiegészítő fogantyút és a kézvédőt. Tartsa a kábelt távol a mozgó alkatrészektől. Ne erőltesse a szerszámot, és ne tartsa a kezét a közelében.

Mit tegyek, ha a tárcsa beszorul vágás közben?

Azonnal engedje el a kapcsolót, és húzza ki a szerszámot. Várja meg, amíg a tartozék teljesen leáll. Vizsgálja meg a tárcsát és a megmunkálandó darabot. Ha a beszorulás ismétlődik, használjon megfelelő tárcsát és csökkentse a nyomást.

Hol találok pótalkatrészeket vagy tartozékokat?

Kizárólag eredeti SBM Group tartozékokat használjon, amelyek a helyi kereskedőnél kaphatók. Más márkák tartozékainak felszereléséhez kövesse a gyártó utasításait, és ellenőrizze a kompatibilitást (fordulatszám, furat).

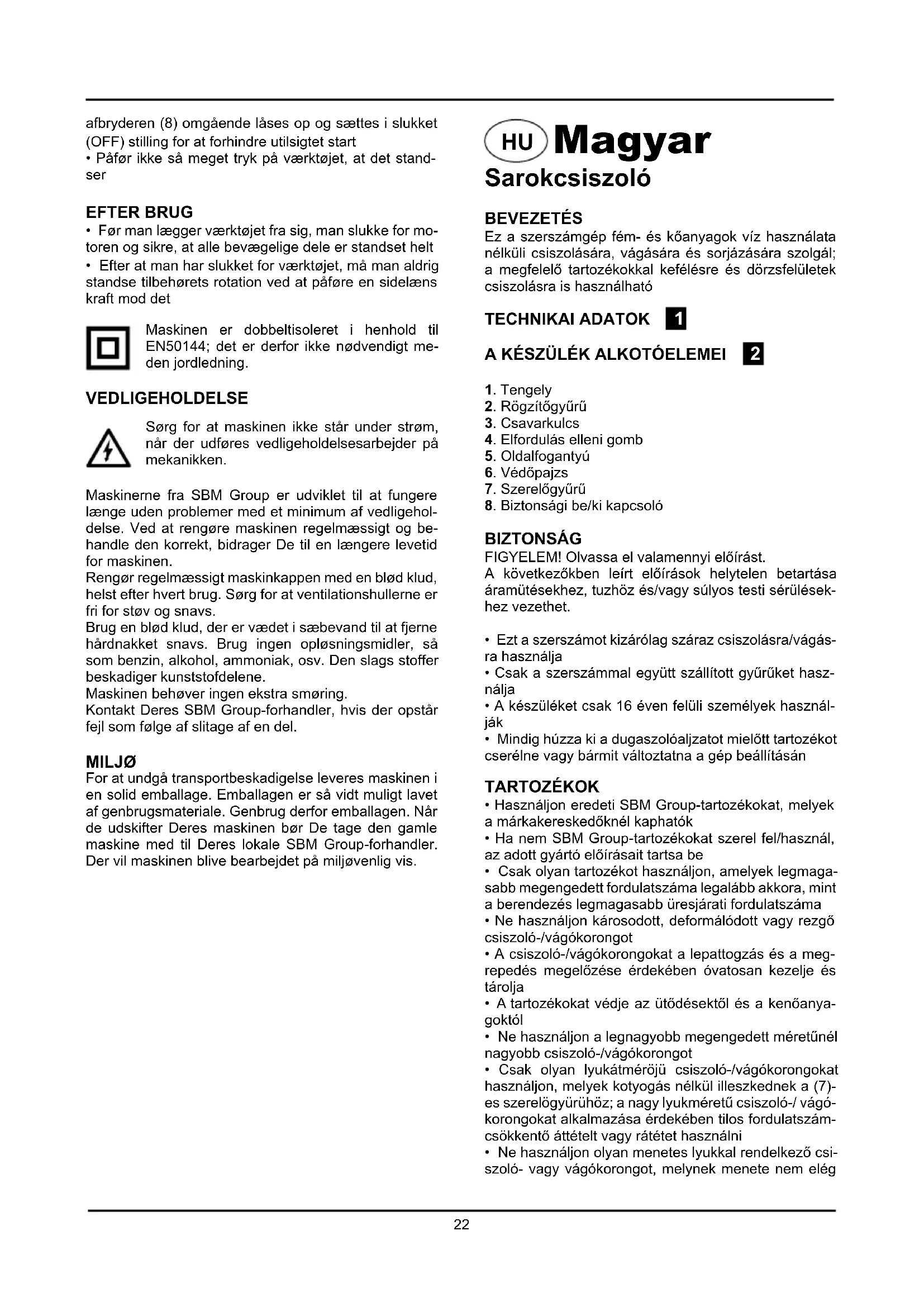

HASZNÁLATI ÚTMUTATÓ BWS900N Bort

HU Használati utasítás 22

RO Manual de utilizare 24

HU Magyar Sarokcsiszoló

BEVEZETÉS

Ez a szerszámgép fém- és kőanyagok víz használata nélküli csiszolására, vágására és sorjázására szolgál; a megfelelő tartozékokkal kefélésre és dörzsfelületek csiszolásra is használható

TECHNIKAI ADATOK 1

A KÉSZÜLÉK ALKOTÓELEMEI 2

1. Tengely
2. Rögzítőgyűrű
3. Csavarkulcs
4. Elfordulás elleni gomb
5. Oldalfogantyú
6. Védőpajzs
7. Szerelőgyűrű
8. Biztonsági be/ki kapcsoló

BIZTONSÁG

FIGYELEM! Olvassa el valamennyi előírást.

A következőkben leírt előírások helytelen betartása áramütésekhez, tuzhöz és/vagy súlyos testi sérülések-hez vezethet.

• Ezt a szerszámot kizárólag száraz csiszolásra/vágásra használja
• Csak a szerszámmal együtt szállított gyűrűket használja
• A készüléket csak 16 éven felüli személyek használják
• Mindig húzza ki a dugaszolóaljzatot mielőtt tartozékot cserélne vagy bármit változtatna a gép beállításán

TARTOZÉKOK

• Használjon eredeti SBM Group-tartozékokat, melyek a márkakereskedőknél kaphatók
• Ha nem SBM Group-tartozékokat szerel fel/használ, az adott gyártó előírásait tartsa be
• Csak olyan tartozékot használjon, amelyek legmagasabb megengedett fordulatszáma legalább akkora, mint a berendezés legmagasabb üresjárati fordulatszáma
• Ne használjon károsodott, deformálódott vagy rezgő csiszoló-/vágókorongot
• A csiszoló-/vágókorongokat a lepattogzás és a megrepedés megelőzése érdekében óvatosan kezelje és tárolja
• A tartozékokat védje az ütődésektől és a kenőanyagoktól
• Ne használjon a legnagyobb megengedett méretűnél nagyobb csiszoló-/vágókorongot
• Čsak olyan lyukátmérőjű csiszoló-/vágókorongokat használjon, melyek kotyogás nélkül illeszkednek a (7)-es szerelögyürühöz; a nagy lyukméretű csiszoló-/ vágókorongokat alkalmazása érdekében tilos fordulatszámcökkentő áttételt vagy rátétet használni
• Ne használjon olyan menetes lyukkal rendelkező csi- szoló- vagy vágókorongot, melynek menete nem elég

hosszú a szerszám tengelyhosszának befogadásához

- Tilos olyan tartozékot használni, melynek zárt menetes lyukmérete kisebb mint M14 x 21 mm

KÜLTÉRI HASZNÁLAT

- A szerszámgépet rövidzárlati (FI) áramkör-megszakítón keresztül csatlakoztassa, melynek kioldóárama maximum 30 mA

- Csakis kültéri használatra gyártott hosszabbítókábelt használjon, mely freccsenő víz ellen védett dugaszoló-aljzattal rendelkezik

HASZNÁLAT ELÖTT

• A szerszámgép legelső alkalommal történő használa-ta előtt ajánlott gyakorlati tájékoztatást kérni
• Ne munkáljon meg a berendezéssel azbesztet tartalmazó anyagokat (az azbesztnek rákkeltő hatása van)
• Hozza meg a szükséges védőintézkedéseket, ha a munkák során egészségkárosító hatású, éghető vagy robbanékony porok keletkezhetnek (egyes porfajták rákkeltő hatásúak); viseljen porvédő álarcot és használjon, ha hozzá lehet csatlakoztatni a berendezéshez, egy por-/forgácselszívó berendezést
• Bánjon óvatosan a rejtett elektromos vezetékekkel vagy gáz- és vízcsövekkel; a munkaterületet ellenőrizze például fémdetektorral
• Hornyok vésésekor legyen óvatos, különösen tartófalak esetében (a teherhordó falakba véshető résekre országról országra változó előírások érvényesek; ezeket az előírásokat minden helyzetben feltétlenül be kell tartani)
• Ha a munkadarabot nem tartja a helyén saját súlya, rögzítse azt
  • A szerszámgépet tilos satuba fogni
• Használjon teljesen letekert és biztonságos hosszabbítókábelt, 16 A-és teljesítménnyel
• Viseljen védőszemüveget és -kesztyűt, zaj elleni fülvédőt és kemény cipőt; szükség esetén vegyen fel kötényt is
• Mindig szerelje fel az (5)-es oldalfogantyút és az (6)-es védőpajzso; a szerszámgépet soha se használja ezek nélkül
• Mielött a gépet dugaszolóaljzatba csatlakoztatná, gondoskodjon arról, hogy az ki legyen kapcsolva

HASZNÁLAT KÖZBEN

• A gép mozgó részeitől mindig tartsa távol az elektromos kábelt; terelje a tápkábelt a gép hátulja felé, a géptől elfelé
• Ha munka közben az elektromos kábel megsérül vagy átvágja, ne nyúljon a kábelhez, hanem azonnal húzza ki a dugaszolóaljzatból; tilos a gépet sérült elektromos kábellel használni
• Csak akkor nyomja meg a (4) jelü, elfordulás elleni gombot, amikor az (1) jelü tengely mozdulatlanul áll
• Kezét tartsa távol a forgó tartozékoktól
• Fémek csiszolása közben szikrák keletkeznek; tartson távol a munkaterülettől minden más személyt és a gyúlékony anyagokat
• Elektromos vagy mechanikus működési hiba esetén azonnal kapcsolja ki a gépet és húzza ki a dugaszoló-aljzatból

• Ha a vágókorong elakad, és emiatt rángat a szerszám, azonnal kapcsolja ki

• Ha áramszünet következik be, vagy ha a dugós csatlakozót véletlenül kihúzza, a gép akaratlan újraindításának megelőzésére azonnal oldja fel a be/ki kapcsoló (8) zárolását, és állítsa a kapcsolót a KI állásba

• Soha ne fejtsen ki akkora nyomást a gépre, hogy az megálljon

A HASZNÁLATOT KÖVETÖEN

• Mielőtt leteszi a gépet, kapcsolja ki a motort és bizonyosodjon meg arról, hogy minden mozgó alkatrész teljesen megállt
• Miután kikapcsolta a készüléket, a tartozék forgását sose annak síkjára merőleges erővel állítsa meg

A készülék az EN50144 rendelkezéssel összhangban duplán szigetelt, emiatt földelésre nincs szükség.

KARBANTARTÁS

Győződjön meg róla, hogy a készülék nincs áram, alatt amikor a motoron karbantartási munkát végez.

A SBM Group készülékeket hosszú élettartamra és minimális karbantartási igénnyel tervezték. A folyamatos, kielégítő működés a rendszeres ápoláson és tisztításon múlik.

Rendszeresen, lehetőleg minden használat után puha ronggyal tisztítsa le a készülék házát. A szellőzőnyilásokat óvja portól és szennyeződéstől. Használjon szappanos vízzel megnedvesített puha rongyot, ha a szenynyeződést nem lehet eltávolítani. Soha ne használjon oldószereket pl. petróleumot, alkoholt, ammóniás vizet stb. Az oldószerek károsíthatják a műanyag részeket.

A készülék nem igényel kiegészítő kenést.

Ha meghibásodást észlel, keresse fel helyi SBM Group viszonteladóját.

KÖRNYEZETVÉDELEM

A szállításból eredő lehetséges károk csökkentésére a gépet erős csomagolásban szállítják. A csomagolás nagyrészt újra felhasználható anyagból készült. Használja ki tehát a csomagolás újrahasznosításának lehetőségét. A már felesleges készülékeket vigye el a helyi SBM Group viszonteladóhoz. Itt biztosított környezetbarát ártalmatlanításuk.

RO Română

Polizor unghiular

INTRODUCERE

Teljes felelősségünk tudatában kijelentjük, hogy jelen termék a következő szabványoknak vagy kötelező hatósági előírásoknak megfelel: EN50144-1, EN50144-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, a 73/23/EWG, 89/336/EWG, 98/37/EWG előírásoknak megfelelően.

ZAJ/REZGÉS Az EN60745 alapján végzett mérések szerint ezen készülék hangnyomás szintje 86.3 dB(A) a hangteljesltmény szintje 99.3 dB(A) (normál eltérés: 3 dB), a kézre ható rezgésszám 1.99 m/s².

RO DECLARATIE DE CONFORMITATE CE

A kiselejtezett elektromos készülékek értékes nyersanyagokat tartalmaznak, és erre fi gyelemmel nem tartoznak a háztartási hulladék körébe! A gyártómű minden felhasználót arra kér, hogy a maga részéről is tegyen meg mindent a költségkímélés és környezetvédelem érdekében, és a kiselejtezett készüléket adja át az erre a célra kialakított visszavételi helyen, amennyiben van ilyen a környéken.

RO INDICATII PENTRU PROTECTIA MEDIULUI ÎNCONJURATOR

HU Változtatás jogát fenntartjuk
