Bau- und Betriebsanleitung

Bau- und Betriebsanleitung

ALLGEMEINE HINWEISE

• Das Modell ist auf die von uns angegeben Komponenten ausgelegt.
• Sofern nicht anders erwähnt, sind Servos und andere elektronische Komponenten für Standardversorgungsspannung ausgelegt. Empfohlene Zellenzahl für Lipoakkus bezieht sich ebenso auf Standardspannung von Lipos mit 3,7V je Zelle. Sollten Sie andere Servos, einen anderen Motor, Regler, Akkus oder Luftschraube verwenden, vergewissem Sie sich bitte vorher das diese passen. Im Falle von Abweichungen müssen Korrekturen und Anpassungen von Ihnen selbst durchgeführt werden.
• Bringen Sie vor Baubeginn immer die Servos in Neutralstellung. Dazu die Fernsteueranlage einschalten und die Knüppel und Trimmtaster (bis auf Gas) in Mittelstellung bringen. Die Servos an den entsprechenden Ausgängen des Empfängers anschließen und mit einer geeigneten Stromquelle versorgen. Bitte beachten Sie den Anschlussplan und die Bedienungsanleitung des Fernsteueranlagenherstellers.
• Lassen Sie Ihr Modell nicht längere Zeit in der prallen Sonne oder in Ihrem Fahrzeug liegen. Zu hohe Temperaturen können zu Verformungen/Verzug von Kunststoffteilen oder Blasenbildung bei Bespannfolien führen.
• Vor dem Erstflug überprüfen Sie die Symmetrie von Tragflächen, Leitwerke und Rumpf. Alle Teile des Modells sollten gleiche Maßabstände von Linker und rechter Tragfläche oder Leitwerke zur Rumpfmitte bzw. Idente Winkeligkeit aufweisen.
• Luftschrauben geg. Nachwuchten wenn beim Hochlaufen des Motors Vibrationen erkennbar sind.
• Blasenbildung bei Bespannfolien ist im geringen Ausmaß normal durch Temperatur und Luftfeuchteunterschiede und kann einfach mit einem Folienbügeleisen oder Folienfön beseitigt werden.
• Bei Modellen in Schalenbauweise („Voll-GFK/CFK“) können fertigungsbedingt Grate an den Nähten vorhanden sein. Diese vorsichtig mit feinem Schleifpapier oder Feile entfernen

ALLGEMEINE SICHERHEITSHINWEISE

• Lesen Sie vor dem Betrieb Ihres Modells unbedingt die Sicherheitshinweise genau durch.
• Halten Sie sich stets an die in den Anleitungen empfohlenen Vorgehensweisen und Einstellungen.
• Wenn Sie ferngesteuerte Modellflugzeuge, -Hubschrauber, -autos oder -schiffe erstmalig betreiben, empfehlen wir Ihnen, einen erfahrenen Modellpiloten um Hilfe zu bitten.
• Ferngesteuerte Modelle sind kein Spielzeug im üblichen Sinne und dürfen von Jugendlichen unter 14 Jahren nur unter Aufsicht von Erwachsenen eingesetzt und betrieben werden.
• Ihr Bau und Betrieb erfordert technisches Verständnis, handwerkliche Sorgfalt und sicherheitsbewusstes Verhalten.
• Fehler oder Nachlässigkeiten beim Bau, Fliegen oder Fahren können erhebliche Sach oder Personenschäden zur Folge haben.
• Da Hersteller und Verkäufer keinen Einfluss auf den ordnungsgemäßen Bau/Montage und Betrieb der Modelle haben, wird ausdrücklich auf diese Gefahren hingewiesen und jegliche Haftung ausgeschlossen.
• Propeller bei Flugzeugen und generell alle sich bewegenden Teile stellen eine ständige Verletzungsgefahr dar Vermeiden Sie unbedingt eine Berührung solcher Teile.
• Beachten Sie, dass Motoren und Regler im Betrieb hohe Temperaturen erreichen können. Vermeiden Sie unbedingt eine Berührung solcher Teile.
• Bei Elektromotoren mit angeschlossenem Antriebsakku niemals im Gefährdungsbereich von rotierenden Teilen aufhalten. Achten Sie ebenfalls darauf, dass keine sonstigen Gegenstände mit sich drehenden Teilen in Berührung kommen!
• Beachten Sie die Hinweise der Akkuhersteller. Über oder Falschladungen können zur Explosion der Akkus führen. Achten Sie auf richtige Polung.
• Schützen Sie Ihre Geräte und Modelle vor Staub, Schmutz und Feuchtigkeit. Setzen Sie die Geräte keiner übermäßigen Hitze, Kälte oder Vibrationen aus.
• Benutzen Sie nur empfohlene Ladegeräte und laden Sie Ihre Akkus nur bis zur angegebenen Ladezeit. Überprüfen Sie Ihre Geräte stets auf Beschädigungen und erneuern Sie Defekte mit Original-Ersatzteilen.
• Durch Absturz beschädigte oder nass gewordene Geräte, selbst wenn sie wieder trocken sind, nicht mehr verwenden! Entweder von Ihrem Fachhändler oder im Robbe Service überprüfen lassen oder ersetzen. Durch

AMPLITUDE

Nässe oder Absturz können versteckte Fehler entstehen, welche nach kurzer Betriebszeit zu einem Funktions ausfall führen.
- Es dürfen nur die von uns empfohlenen Komponenten und Zubehörteile eingesetzt werden.
• An den Fernsteueranlagen dürfen keinerlei Veränderungen vorgenommen werden, die nicht in der Anleitung beschrieben sind.

SICHERHEITSHINWEISE FÜR REGLER

• Beachten Sie die technischen Daten des Reglers.
  • Polung aller Anschlusskabel beachten.
  • Kurzschlüsse unbedingt vermeiden.
• Den Regler so einbauen bzw. verpacken, dass er nicht mit Fett, Öl oder Wasser in Berührung kommen kann.
  • Für ausreichende Luftzirkulation sorgen.
• Bei Inbetriebnahme nie in den Drehkreis der Luftschraube greifen – Verletzungsgefahr

Wichtige Informationen:

Die Strömversorgung der Empfangsanlage erfolgt über das eingebaute BEC System des Reglers. Zur Inbetriebnahme Immer den Gasknüppel in Stellung „Motor aus“ bringen, den Sender einschalten. Erst dann den Akku anschließen. Zum Ausschalten immer die Verbindung Akku – Motorregler trennen, erst dann den Sender ausschalten. Bei der Funktionsprobe die Servos der Ruder mit der Fernsteuerung in Neutralstellung bringen (Knüppel und Trimmhebel am Sender in Mittelstellung). Bitte achten Sie darauf, den Gasknüppel in der untersten Stellung zu belassen, damit der Motor nicht anläuft. Bei allen Arbeiten an den Teilen der Fernsteuerung, des Motors oder des Reglers die Anleitungen beachten, die den Geräten beiliegen. Ebenso die Anleitungen des Akkus und des Ladegeräts vor der Inbetriebnahme genau durchlesen. Überprüften Sie die Motorträgerschrauben im Rumpf regelmäßig auf festen Sitz.

SICHERHEITSHINWEISE FÜR MODELLBETRIEB

Achtung, Verletzungsgefahr!

• Halten Sie bitte immer einen ausreichenden Sicherheitsabstand zu Ihrem Modellflugzeug.
• Überfliegen Sie niemals Zuschauer, andere Piloten oder sich selbst.
• Führen Sie Flugfiguren immer in vom Piloten oder Zuschauern abgewandter Richtung aus.
  • Gefährden Sie niemals Menschen oder Tiere.
• Fliegen Sie nie in der Nähe von Hochspannungsleitungen oder Wohngebieten.
• Betreiben Sie Ihr Modell auch nicht in der Nähe von Schleusen und öffentlichem Schiffsverkehr.
• Betreiben Sie Ihr Modell nicht auf öffentlichen Straßen, Autobahnen, Wegen und Plätzen etc., sondern nur an zugelassenen Orten.
• Bei Gewitter dürfen Sie das Modell nicht betreiben.
• Prüfen Sie vor jedem Flug Ihre Fernsteueranlage auf ausreichende Funktion und Reichweite
• Entfernen Sie nach dem Flugbetrieb alle Akkus aus dem Modell

Im Betrieb nicht mit der Senderantenne auf das Modell „zielen“. In dieser Richtung hat der Sender die geringste Abstrahlung. Am besten ist die seitliche Stellung der Antenne zum Modell.

Verwendung von Geräten mit Bild und/oder Tonaufnahmefunktion: Wenn Sie Ihr Modell mit einem Video bzw. Bild aufnahmefähligen Gerät (z.B. FPV Kameras, Actionscams etc.) ausstatten oder das Modell werkseitig bereits mit einem solchen Gerät ausgestattet ist, dann beachten Sie bitte, dass Sie durch Nutzung der Aufnahmefunktion ggf. die Privatsphäre einer oder mehrerer Personen verletzen könnten. Als Verletzung der Privatsphäre kann auch schon ein überfliegen oder Befahren von privatem Grund ohne entsprechende Genehmigung des Eigentümers oder das Annähern an privaten Grund angesehen werden. Sie, als Betreiber des Modells, sind allein und vollumfänglich für Ihr Handeln verantwortlich. Insbesondere sind hier alle geltenden rechtlichen Auflagen zu beachten welche bei den Dachverbändern oder den entsprechenden Behörden nachzulesen sind. Eine Missachtung kann erheblich Strafen nach sich ziehen.

Bau- und Betriebsanleitung

SICHERHEITSHINWEISE FÜR AKKUS

• Den Akku nicht in Wasser oder andere Flüssigkeiten tauchen.
• Akku nicht erhitzen, ins Feuer werfen oder in die Mikrowelle legen.
• Nicht kurzschließen oder verpolt laden
• Akku keinem Druck aussetzen, deformieren oder werfen
• Nicht direkt am Akku löten
• Akku nicht verändem oder öffnen
• Akku nur mit dafür geeigneten Ladegeräten laden, niemals direkt an ein Netzteil anschließen
  • Akku und Ladegerät niemals auf brennbarer Unterlage Laden oder Entladen
• Akku während Lade-, oder Entladevorgänge nie unbeaufsichtigt lassen
• Akku niemals in praller Sonne oder der Nähe von Heizungen oder Feuer laden bzw. entladen
• Akku nicht an Orten benutzen welche hohe statischere Entladung ausgesetzt sind
  All dies kann dazu führen, dass der Akku Schaden nimmt, explodiert oder gar Feuer fängt!
  • Halten Sie den Akku von Kindern fern
• Ausgelaufenes Elektrolyt nicht in Verbindung mit Feuer bringen, dieses ist leicht brennbar und kann sich entzünden
• Die Elektrolytflüssigkeit sollte nicht in die Augen kommen, wenn doch, sofort mit viel klarem Wasser auswaschen und anschließend einen Arzt aufsuchen.
• Auch von Kleidern und anderen Gegenständen kann die Elektrolytflüssigkeit mit viel Wasser aus- bzw. abgewaschen werden
• Sicherheitshinweise der Akkuhersteller und der Ladegerätehersteller beachten

FLUGHINWEISE

• Vor dem Erstflug im Abschnitt „Sicherheitshinweise“ beachten
- Zum Einfliegen des Modells sollten Sie sich einen möglichst windstillen Tag aussuchen
- Als Gelände für die ersten Flüge eignet sich eine große, ebene Wiese ohne Hindernisse (Bäume, Zäune, Hochspannungsleitungen etc.)
- Nochmals eine Funktionsprobe von Antrieb und Fernsteuerung durchführen
- Nach Zusammenbau des Modells am Flugfeld nochmals den festen Sitzt aller Modellkomponenten wie z,B,
Tragfläche, Leitwerke, Flächenhalterungen, Motor, Gestänge etc. überprüfen
- Für den Handstart sollte ein Helfer anwesend sein, der das Modell mit nicht zu geringem Schub in die Luft befördern kann.
• Der Start erfolgt üblicherweise gegen den Wind
- Das Modell nicht überziehen in Bodennähe
- keine engen Kurven in unmittelbarer Bodennähe einleiten.
• Die Reaktionen des Modells auf die Ruderausschläge prüfen. Gegebenenfalls die Ausschläge nach der Landung entsprechend vergrößem oder verkleinem.
• Die Mindestfluggeschwindigkeit in ausreichender Sicherheitshöhe erfliegen.
• Die Landung mit ausreichend Fahrt einleiten

HAFTUNGSAUSSCHLUSS

Sowohl die Einhaltung der Montage und Betriebsanleitung als auch die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und Wartung der Modellbaukomponenten können von Modellbau Lindinger GmbH nicht überwacht werden. Daher übernehmen wir keinerlei Haftung für Verluste, Schaden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. Soweit gesetzlich zulässig ist die Verpflichtung zur Schadenersatzleistung, gleich aus welchen Rechtsgründen, auf den Rechnungswert der an dem schadensstiftenden Ereignis unmittelbar.

AMPLITUDE

KOMFORMITÄT

Hiermit erklärt die Modellbau Lindinger GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der entsprechenden CE Richtlinien befindet. Die Original Konformitätserklärung finden Sie im Internet unter www.robbe.com, bei der jeweiligen Gerätebeschreibung in der Produktdetailansicht oder auf Anfrage. Dieses Produkt kann in allen EU-Ländern betrieben werden.

ENTSORGUNG

Dieses Symbol bedeutet, dass elektrische und elektronische Kleingeräte am Ende ihrer Nutzungsdauer, vom Hausmüll getrennt, entsorgt werden müssen. Entsorgen Sie das Gerät bei ihrer örtlichen kommunalen Sammelstelle oder Recycling-Zentrum. Dies gilt für alle Länder der Europäischen Union sowie anderen Europäischen Ländern mit separatem Sammelsystem.

GEWÄHRLEISTUNG

Unsere Artikel sind mit den gesetzlich vorgeschriebenen 24 Monaten Gewährleistung ausgestattet. Sollten Sie einen berechtigten Gewährleistungsanspruch geltend machen wollen, so wenden Sie sich immer an Ihren Händler, der Gewährleistungsgeber und für die Abwicklung zuständig ist. Während dieser Zeit werden evtl. auftretende Funktionsmängel sowie Fabrikations oder Materialfehler kostenlos von uns behoben. Weitergehende Ansprüche z. B. bei Folgeschäden, sind ausgeschlossen.

Der Transport zu uns muss frei erfolgen, der Rücktransport zu Ihnen erfolgt ebenfalls frei. Unfreie Sendungen können nicht angenommen werden. Für Transportschäden und Verlust Ihrer Sendung können wir keine Haftung übernehmen. Wir empfehlen eine entsprechende Versicherung.

Zur Bearbeitung Ihrer Gewährleistungsansprüche müssen folgende Voraussetzungen erfüllt werden:

• Legen Sie Ihrer Sendung den Kaufbeleg (Kassenzettel) bei.
  • Die Geräte wurden gemäß der Bedienungsanleitung betrieben.
• Es wurden ausschließlich empfohlene Stromquellen und original robbe Zubehör verwendet.
• Feuchtigkeitsschäden, Fremdeingriffe, Verpolung, Überlastungen und mechanische Beschädigungen liegen nicht vor.
• Fügen Sie sachdienliche Hinweise zur Auffindung des Fehlers oder des Defektes bei.

VERSICHERUNG

Bodengebundene Modelle sind üblicherweise in einer Privathaftpflichtversicherung mitversichert. Für Flugmodelle ist eine Zusatzversicherung oder Erweiterung erforderlich. Überprüfen Sie Ihre Versicherungspolice (Privathaftpflicht) und schließen sie ggf. eine geeignete Versicherung ab.

VORWORT

Wir beglückwünschen Sie zum Erwerb des AMPLITUDE! Es handelt sich um einen sehr dynamisch zu fliegenden Voll-GfK Hotliner von hoher Qualität, der in einem breiten Geschwindigkeitsbereich eingesetzt werden kann. Die Bauausführung eines solchen Modells und damit verbundene Detaillösungen unterliegen einer gewissen Geschmacksabhängigkeit. Daher sind die Lösungen dieser Bauanleitung als Vorschlag zu verstehen. Die PNP Version (Plug And Play) ist bereits sehr weit vorgefertigt. Die ARF Version (Almost ready to fly) setzt Erfahrung im Modellbau und technische Grundfertigkeiten im Bau Von Flugmodellen voraus. Es gibt in jedem Fall verschiedene Möglichkeiten und Herangehenswelsen, um ein sehr gut fliegendes Modell zu erhalten. Auf einige Alternativen wird deshalb während der Baubeschreibung eingegangen, diese jedoch nicht im Bild gezeigt. LESEN SIE BITTE VOR BAUBEGINN DIE ANLEITUNG SEHR SORGFÄL TIG KOMPLETT DURCH!

Bau- und Betriebsanleitung

AMPLITUDE

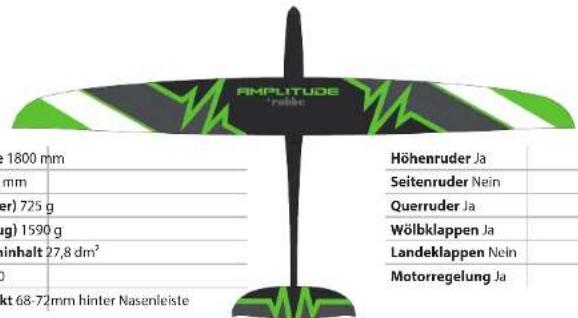

TECHNISCHE DATEN

AMPLITUDE Früdler 1800 mm mm er) 725 g gl) 1590 g inhalt 27,8 dm² 6 ext 68-72mm hinter Nasenleiste Höhenruder Ja Seitenruder Nein Querruder Ja Wölbklappen Ja Landeklappen Nein Motorregelung Ja

LIEFERUMFANG / BENÖTIGTES ZUBEHÖR

	ARF PNP
Motor nicht enthalten	Robbe X36-800 (enthalten)
Regler	nicht enthalten	ab RoControl 6-60 (nicht enthalten)
Akku	nicht enthalten	4S 3200-4000mAh (nicht enthalten)
Servos HR	nicht enthalten	1x Robbe FS-155 BB MG HV (enthalten)
Servos SR	nicht enthalten	-
Servos QR	nicht enthalten	2x Robbe FS-155 BB MG HV (enthalten)
Servos WK	nicht enthalten	2x Robbe FS-155 BB MG HV (enthalten)
Servos LK	nicht enthalten	-
Servoverlängerungskabel	nicht enthalten	3x 50cm, 2x 20cm, 4x 25cm MPX-JR Stecker (enthalten)
Fahrwerk	nicht enthalten	Nein
MULITlock	nicht enthalten	Nein
MPX Stecker	Ja (nicht enthalten)	-
Klebstoff	UHU Por (nicht enthalten)	-
Epoxidharz	Ja (nicht enthalten)	-
Schraubensicherung	Ja (nicht enthalten)	-
Klettband	nicht enthalten	Ja
Spinner	nicht enthalten	Alu Turbo Spinner 38mm (enthalten)
Luftschraube	nicht enthalten	12x8" CAM Prop (enthalten)
Fernsteuerung	min. 5 Kanäle (nicht enthalten)	min. 5 Kanäle (nicht enthalten)
Empfänger	min. 7 Kanäle (nicht enthalten)	min. 7 Kanäle (nicht enthalten)

01

robbe Modellsport

02

Markieren Sie die Mitte des Höhenruders auf der Unterseite.

ARF

Fräsen Sie einen kleinen Schlitz 2mm außermittig zur Aufnahme des Ruderhorns von ca. 10x1,8mm, beginnend ca. 6mm von der Kante zur Dichtlippe in das Ruderblatt. Achten Sie bitte darauf, das Sie nicht die Oberfläche beschädigen!

ARF

Schleifen Sie das Höhenruderhorn beidseitig an und kleben es mit angedicktem 24h Epoxyharz oder Uhu Endfest 300 ein. Die Bohrung weist dabei nach hinten, sodaß ein Abstand der Ruderhorn-Bohrung zur Dichtlippe von ca. 12mm entsteht.

RUMPF

01

Fräsen Sie zunächst die Öffnung für das Höhenrudergestänge aus.

Rauhen Sie die Oberfläche in dem Höhenruderschacht mit Schleifpapier an.

robbe Modellsport

03

ARF

Entfernen Sie die Laschen vom Servogehäuse. Danach wird es komplett eingeschrumpft und der Schrumpfschlauch grob angeschliffen. Stecken Sie ein Verlängerungskabel an und führen es nach vorn in den Rumpf.

Nun montieren Sie einen gekürzten Servohebel mit einem Lochabstand von 5-6mm in 90° Position auf das Servo. Stellen Sie vorher sicher, dass sich das Servo in Neutralposition befindet.

05

Fertigen Sie ein Anlenkgestänge mit Z-Abkröpfung und 90° Winkel an. Der Abstand beträgt 115mm. Achten Sie darauf, dass die Anlenkungen 90° zueinander verdreht sein müssen!

06

Fädeln Sie nun das im Servo eingehängte Gestänge in den Rumpf ein und durch die Austrittsöffnung heraus. Schließen Sie ein Verlängerungskabel an und führen es nach vorne in den Rumpf.

07

Verkleben Sie das Servo mit angedicktem 24h Epoxy und fixleren es zunächst grob.

RUMPF

Hängen Sie das Höhenruderhorn in das Gestänge ein und montieren das Höhenruder mit den M3 Senkschrauben am Rumpf.

09 ←robbe Modellspört

ARF

Durch das in Neutralposition fixierte Höhenruder und das Servohorn in 90° Stellung, ergibt sich nun automatisch die endgültige Position des Servos. Die Servodrehachse sollte 90° zum Gestänge stehen. Stellen Sie auch eine Klebeverbindung vom Servo zur Rumpföffnung her. Dies erhöht die Stabilität enorm. Warten Sie bis zur vollständigen Aushärtung des Harzes.

Verlöten Sie den Regler mit den Kabeln des Motors wie im Bild dargestellt. Sollte Ihr Regler keine programmierbare Laufrichtungsumkehr haben, bitte die Laufrichtung vorab kontrollieren und ggf. durch Tauschen zweier Kabel ändern!

11 •robbe Modellsport

ARF PNF

Isolieren Sie die Lötstellen mit Schrumpfschlauch und fixieren Sie die Kabel am Motor mit Hilfe eines Kabelbinders.

12 robbe Modelisport

ARF PNP

Der gesamte Antriebsstrang kann nun so hinter den Spant in den Rumpf eingeführt werden. Befestigen Sie den Motor mit den M3x6 Schrauben. Regler, Akku und Empfänger können mit Klettband befestigt werden. Der Empfänger findet dabei im hinteren Rumpfteil seinen Platz und sollte gut gepolstert eingebaut werden.

Montieren Sie das Luftschrauben Mittelteil mit den Luftschraubenblättern auf der Motorwelle. Achten Sie auf ein festes, aber gefühlvolles Anziehen der Mutter. Es handelt sich hier um ein Aluminium Gewinde!

Zum späteren Einstellen des Schwerpunktes kann der Akku in seiner Position varlieren. Erst nach dem genauen Emitteln des Schwerpunktes machen Sie sich eine Markierung an Akku und Rumpfwand, damit der Schwerpunkt reproduzierbar bleibt.

TRAGFLÄCHEN

Rauhen Sie die Oberfläche in den Servoschächten mit Schleifpapier an.

Entfernen Sie die Laschen vom Servogehäuse. Danach wird es komplett eingeschrumpft und der Schrumpf-schlauch grob angeschliffen. Stecken Sie ein Verlängerungskabel auf und führen es durch die Öffnung in der Tragflächenmitte. Optional können Sie die Flächenservos auch mit unseren Robbe Servoeinbaurahmen einbauen. Diese sind dann für Wartungszwecke leichter zu demon- tieren.

Fertigen Sie nun zwei ca. 43mm lange Gestänge für die Querruder aus den M2 Gabelköpfen, Muttem und Gewindestangen an. Für die Wölbklappen nehmen Sie die Gestänge mit Z-Abkröpfung und Gabelkopf.

Nun montieren Sie die Querruder-Servohebel in 90° Position auf dem zuvor auf Neutral gestelltem Servo. Bohren Sie im Querruder-Servohebel ein Loch im Abstand von ca. 9mm zum Abtrieb auf 1,6mm auf. Beim Wölblappen Servohebel wählen Sie einen Bohrungsabstand von ca. 6mm. Der Servohebel wird um einen Zahn nach vorn (zur Nasenleiste hin) aufgeschraubt.

Schrauben Sie die Messing Ruderhörner mit Schraubensicherungslack in die Gewinde in den Rudern. Dann hängen Sie die Gestänge in die Bohrungen an Ruder- und Servohebel ein.

Bau- und Betriebsanleitung
TRAGFLÄCHEN
06

Kleben Sie jetzt beide Querruderservos mit leicht eingedicktem Epoxyharz ein. Die genaue Position ergibt sich nun durch das neutral fixierte Ruderblatt, dem 90° Servohebel und der Gestängelänge.

07

Die Wölbklappen werden klassisch über Kreuz angelenkt, d.h. von der Flächenunterseite zur Oberseite. Fertigen Sie nun zwei ca. 44mm lange Gestänge für die Wölbklappen aus den kurzen Z-Gestängen und M2 Gabelköpfen an. Das Einkleben erfolgt auf gleiche Weise wie bei den Querrudern, jedoch steht nun der Servohebel in elektronischer Neutralstellung leicht nach vom genelgt.

Dadurch erreicht man beim Vollausschlag nach unten, durch das in einer Linie mit dem Servohebel verlaufende Gestänge, eine mechanische Verriegelung.

AMPLITUDE

09

Als elektrische Steckung zwischen Fläche und Rumpf verwenden Sie bitte die zuverlässigen 6-pol Multiplex Stecker und Buchsen und löten diese an die Enden der Servokabel und der entsprechenden Gegenseite zum Empfänger. Achten Sie auf eine saubere und korrekte Verlotung, sowie Isolierung.

MONTAGE UND JUSTAGE ARBEITEN, ARF/PNP
01

ARF PNP

02

Justieren Sie zunächst, so weit möglich, alle Gestänge mechanisch. Dann erfolgt die Kontrolle und Anpassung der Servo Laufrichtungen und -wege gemäß Tabelle unten.

MONTAGE UND JUSTAGE ARBEITEN, ARF/PNP

04

Abschließend folgt das Aufbringen der Servoschacht Abdeckungen mit UHU Por.

Der Schwerpunkt liegt bei 68-72mm hinter der Nasenleiste. Für einsteigertauglicheres Flugverhalten setzen Sie den Schwerpunkt mit Verschieben des Akkus zunächst auf 68mm. Für leistungsoptimierteres Hotliner Verhalten kann der Schwerpunkt langsam weiter nach hinten verlegt werden.

05

C.G. Schwerpunkt

ARF PNP

Markieren Sie sich später die genaue Position des Akkus im Rumpf, sowie die Servostecker zur Fläche.

06

15 DC-1500 425mm DC-1500

AMPLITUDE

RUDERAUSSCHLÄGE

Funktion Normal Speed Thermik Landung
Höhenruder +/- 5/3 mm; 20% Expo --- 1mm
Seitenruder ----
Querruder +/- 12/8 mm; 35% Expo --- + 10 mm
Wölbklappen ---- 23 mm

ABSCHLUSS

Suchen Sie sich nun einen Tag mit geeignetem Wetter für den Erstflug aus. Mit den genannten Einstellungen sollten Ihnen böse Überraschungen erspart bleiben. Wir empfehlen zumindest beim Erstflug den Start mit einem Starthelfer durchzuführen. Wir wünschen Ihnen viel Freude und rasante Flugstunden mit Ihrem neuen Hotliner und allzeit gute Landungen!

ERSATZTEILE

Ersatzteil Artikelnummer
Rumpf Amplitude ARF ohne Elektronik 263701
Flächensatz Amplitude ARF ohne Servos	263702
Höhenleitwerk Amplitude ARF	263703

FÜR IHRE NOTIZEN

Modellbau Lindinger GmbH

Industriestraße 10

4565 Inzersdorf im Kremstal

Austria

Modellbau Lindinger GmbH, Industriestraße 10, 4565 Inzersdorf im Kremstal

Modellbau Lindinger GmbH Industriestraße 10

4565 Inzersdorf im Kremstal Autriche

Téléphone: +43(0)7582/81313-0

UID Nr.: ATU69266037

Modellbau Lindinger GmbH, Industriestraße 10, 4565 Inzersdorf im Kremstal [e-mail], [phone]

www.robbe.com

Modellbau Lindinger GmbH

Industriestraße 10

4565 Inzersdorf Im Kremstal

Österreich

Telefon: [phone]

Mail: [e-mail]

UID Nr.: ATU69266037

„robbe Modellsport“ ist eingetragenes Markenzeichen der Modellbau Lindinger GmbH

Irrtum, Druckfehler und technische Änderungen vorbehalten.

Copyright 2019

Modellbau Lindinger 2019

Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung.

Service-Adresse

Über Ihren Fachhändler oder:

Modellbau Lindinger GmbH, Industriestraße 10, 4565 Inzersdorf im Kremstal
