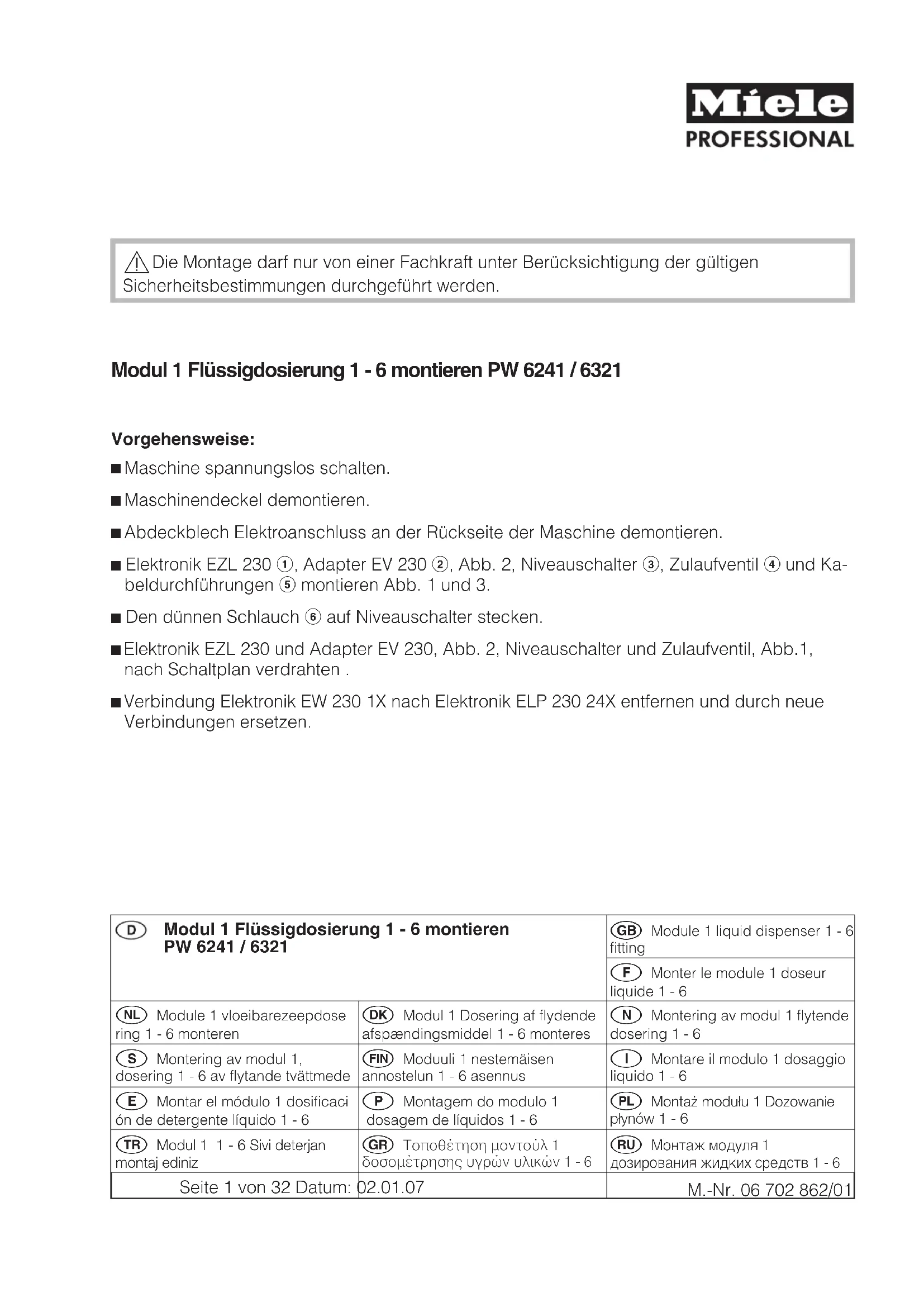

BEDIENUNGSANLEITUNG MF 012432 MIELE
Die Montage darf nur von einer Fachkraft unter Berücksichtigung der gültigen Sicherheitsbestimmungen durchgeführt werden. Modul 1 Flüssigdosierung1-6montieren PW 6241 / 6321 Vorgehensweise:
Maschine spannungslos schalten.
Abdeckblech Elektroanschluss an der Rückseite der Maschine demontieren. ^ Elektronik EZL 230 a, Adapter EV 230 b, Abb. 2, Niveauschalter c, Zulaufventil d und Ka- beldurchführungen e montieren Abb. 1 und 3. ^ Den dünnen Schlauch f auf Niveauschalter stecken. ^ Elektronik EZL 230 und Adapter EV 230, Abb. 2, Niveauschalter und Zulaufventil, Abb.1, nach Schaltplan verdrahten . ^ Verbindung Elektronik EW 230 1X nach Elektronik ELP 230 24X entfernen und durch neue Verbindungen ersetzen. Modul 1 Flüssigdosierung 1 - 6 montieren PW 6241 / 6321 G Module 1 liquid dispenser 1 - 6 fitting F Monter le module 1 doseur liquide 1 - 6 M Module 1 vloeibarezeepdose
In die Serviceebene wechseln. Anwahl von Menüpunkt "Serviceeinstellungen", "Modul anmelden", "EZL mit Kodierung 1", "Modul anmelden?", Taste S "Speichern" betätigen. Modul wurde angemeldet.
Anwahl von Menüpunkt "Serviceeinstellungen", "Grundeinstellungen", "Dosieranzeige". "Dosierung" auf "ein" stellen.
Taste S "Speichern" betätigen.
Netzunterbrechung (verlassen der Serviceebene).
Wasserführung auf Dichtigkeit prüfen und Funktionsprüfung durchführen.
Abdeckblech Elektroanschluss und Maschinendeckel montieren. Dosierpumpen anmelden
In die Betreiberebene wechseln. Anwahl von Menüpunkt "Einstellungen", "Dosierkalibrierung", "Dosierpumpe 1". ^ Druckseitigen Schlauch der Dosierpumpe in einen Meßbecher halten. ^ Taste 0/1 betätigen (die Pumpe läuft 60 Sek.). ^ Dosiermenge im Meßbecher feststellen und im Display "V: . . . . ml" eingeben. ^ Taste S "Speichern" betätigen und nächste Pumpe wählen und kalibrieren. Leerstandsmeldung registrieren ^ Anwahl von Menüpunkt "Leermeldung Dosierung". Dosierpumpe 1 anwählen und Eintrag "nein" in "ja" ändern, nächste Pumpe anwählen und Eintrag in "ja" ändern. 2 M.-Nr. 06 702 862M.-Nr. 06 702 862 3
f4 M.-Nr. 06 702 862
