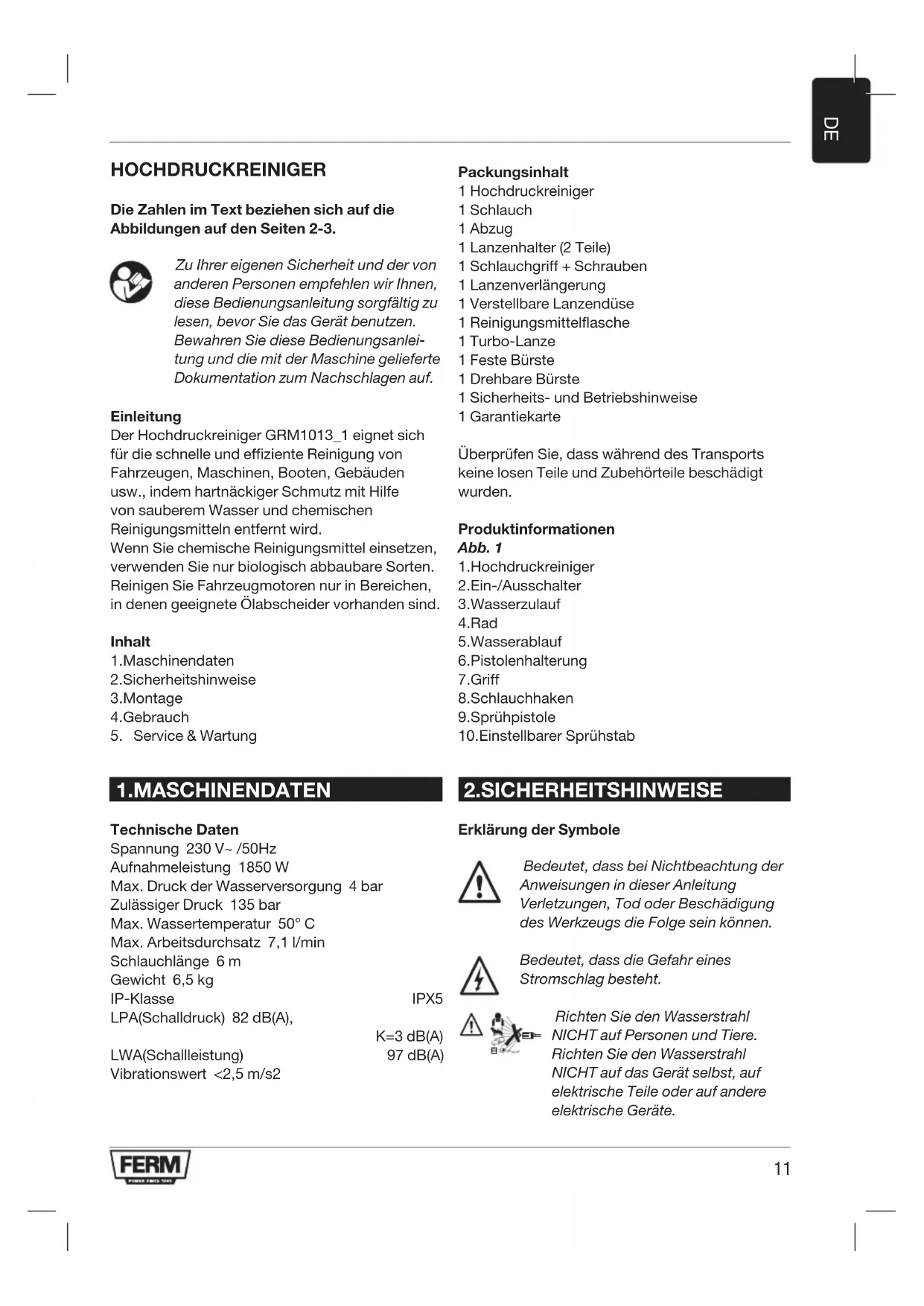

BEDIENUNGSANLEITUNG GRM1013 Ferm

Die Zahlen im Text beziehen sich auf die Abbildungen auf den Seiten 2-3.

Zu ihrer eigenen Sicherheit und der von anderen Personen empfehlen wir Ihnen, diese Bedienungsanleitung sorgfältig zu lessen, bevor Sie das Gerät benutzen. Bewahren Sie diese Bedienungsanleitung und die mit der Maschine gelieferte Dokumentation zum Nachschlagen auf.

Einleitung

Der Hochdruckreiniger GRM1013_1 eignet sich für die schnelle und effiziente Reinigung von Fahrzeugen, Maschinen, Booten, Gebäuden usw., indem hartnackiger Schmutz mit Hilfe von sauberem Wasser und chemischen Reinigungsmitteln entwickelt wird.

Wenn Sie chemische Reinigungsmittel einsetzen, verwenden Sie nur biologisch abbaubare Sorten. Reinigen Sie Fahrzeugmotoren nur in Bereichen, in denen geeignete Olabscheider vorhanden sind.

Inhalt

1.Maschinendaten
2.Sicherheitshinweise
3.Montage
4.Gebrauch
5. Service & Wartung

Packungsinhalt

1 Hochdruckreiniger
1 Schlauch
1 Abzug
1 Lanzenhalter (2 Teile)
1 Schlauchgriff + Schrauben
1 Lanzenveränderung
1 Verstellbare Lanzendüse
1 Reinigungsmittelflasche
1 Turbo-Lanze
1 Feste Bürste
1 Drehbare Bürste
1 Sicherheits- und Betriebshinweise
1 Garantiekarte

Überprüfen Sie, dass während des Transports keine losen Teile und Zubehörteile beschädigt wurden.

Produktinformationen

Abb.1

1.Hochdruckreiniger
2.Ein-/Ausschalter
3.Wasserzulauf
4.Rad
5.Wasserablauf
6.Pistolenhalterung
7.Griff
8.Schlauchhaken
9. Sprühpistole
10. Einstellbarer Spruhstab

1.MASCHINENDATEN

Technische Daten

Spannung 230V /50Hz

Aufnahmeleistung 1850 W

Max. Druck der Wasserversorgung 4 bar

Zulässiger Druck 135 bar

Max. Wassertemperatur 50^

Max. Arbeitsdurchsatz 7,1 l/min

Schlauchlange 6 m

Gewicht 6,5 kg

IP-Klasse

LPA(Schalldruck) 82 dB(A),

LWA(Schalleistung)

Vibrationswert < 2.5m / s^2

IPX5

K=3 dB(A)

97 dB(A)

Erklärung der Symbole

Bedeutet, dass bei Nichtbeachtung der Anweisungen in dieser Anleitung Verletzungen, Tod oder Beschädigung des Werkzeugs die Folge sein konnen.

Bedeutet, dass die Gefahr eines Stromschlag besteht.

Richten Sie den Wasserstrahl NICTH auf Personen und Tiere. Richten Sie den Wasserstrahl NICTH auf das Gerät selbst, auf elektrische Teile oder auf andere elektrische Geräte.

Die Maschine ist nicht dazu vorgesehen, an das Trinkwassernet zangeschlossen zu werden.

Sicherheitshinweise

Bei der Verwendung von elektrischen Geräten,müssen stets die Sicherheitsrelevanten Bestimmungen Ihres Landes eingehalten werden, um die Gefahr von Feuer, Stromschlag und Verletzungen zu vermeiden. Lesen Sie die folgenden Sicherheitshinweise und auch die beiliegenden Sicherheitshinweise.

Elektrische Sicherheit

• Prufen Sie immer, ob ihre Netzspannung mit dem Wert auf dem Typenschild übereinstimmt.
• Beim Austausch alter Kabel und Stecker:
• Werfen Sie alte Kabel oder Stecker(sofortweg, sobald sie durch neue ersetzt wurden. Es ist gefährlich, den Stecker eines losen Kabels in die Steckdose zu stecken.
• Verwendung von Verlängerungskabeln:
• Verwenden Sie nur ein zugelassenes Verlängerungskabel, das für die Leistung des Geräts geeignet ist. Die Kerne mussen einen Durchmesser von mindestens 1,5mm^2 haben. Wenn sich das Verlängerungskabel auf einer Rolle befindet, entrollen Sie es vollständig.
• Alle elektrischen Anschlüsse, z.B. Veränderungskabel müssen von einem zugelassenen wasserdichten Typ für den Außenbereich und entsprechend gekennzeichnet sein.

Veränderungskabel müssen dreiadrig sein, davon eine ERDE.

Schalten Sie die Maschine in folgenden Fällensofar aus:

• Unterbrechung von Netzstecker oder Netzkabel oder Schäden am Netzstecker.
  DefekterSchalter
• Rauch oder Geruch nach verbrannte Isolierung

Besondere Sicherheitsregeln

Das BETRIEBS- UND WARTUNGSHANDBUCH ist ein wesentlicher Teil des Reinigungsgeräts und sollte an einem sicheren Ort aufbewahrt werden. Wenn Sie den Reiniger verkaufen, sollte das Handbuch an den neuen Eigentümer übergeben werden.

Vor der Inbetriebnahme ist darauf zuchten, dass die Wasserzufuhr korrekt erfolgt. Der Betrieb des Reinigers ohne Wasser kann die Dichtungen beschädigen.
- Ziehen Sie den Stecker nicht dadurch ab, dass Sie am Kabelziehen.
- Wenn Sie zuweit von dem zu reinigenden Objekt entfernt sind, daß der Reiniger nicht dadurch bewegt werden, dass Sie am Hochdruckschlauchziehen: verwenden Sie den vorhandenen Griff.
- Bei Versionen ohne TSS-Gerätarf der Reiniger nicht länger als 1-2 Minuten mit geschlossener Pistole betriebenen werden, da dies die Dichtungen beschädigt.
Schützen Sie den Reiniger im Winter vor Frost.
- Wahlrend des Betriebs dürfen die Beluftungsgitter nicht verdeckt werden.
- Der Querschnitt aller verwendeten Verlängerungskabel muss proportional zu ihrer Länge sein, d.h. je länger das Verlängerungskabel ist,esto großer muss der Querschnitt sein;es sind Kabel mit dem Schutzgrad ,IPX5" zu verwenden.
- Positionieren Sie den Reiniger SO NAH MÖGLICH an der Wasserversorgung.
Die Verpackung ist kein zu recycln und muss im Einklang mit den geltenden Vorschriften des Aufstellungslandes entsorgt werden.
- Verwenden Sie den Reiniger nur mit Zubehörund Ersatzteilen, die vom Hersteller autorisiert wurden. Die Verwendung von Originalzubehör und -ersatzteilen gewährleistet einen sicheren, störungsfrei Betrieb.
- Der Reiniger muss auf einer sicheren, stabilen Oberfläche verwendet werden.
- Vermeiden Sie unbeabsichtigtes Betätigten des Abzugs. Tragen Sie die Gruppe aus Lanze/Abzug nicht mit der Hand über dem Abzug. Verwenden Sie immer den Verriegelungsmechanismus des Abzugs.
- Stellen Sie sicher, dass die Sicherheitsverriegelung des Abzugs aktiviert wird, wenn Sie nicht mehr mit dem Hochdruckreiniger arbeiten, um unabsichtliches Betätigten zu verhindern. (Abb. 5)
- Lesen Sie alle Anweisungen, bevor Sie das Gerät verwenden.
- Dieses Gerät darf nicht von Kindern benutzt werden.

Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät

spielen. Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen vorgesehen.

Die elektrische Versorgungsanschluss muss von einer qualifizierten Person vorgenommen werden und IEC 60364-1 entsprechen. Die Stromversorgung zu dieserem Gerät soll entweder eine Fehlerstromschutzeinrichtung versorgen, die die Versorgung unterbricht, wenn der Ableitstrom gegen Erde für 30ms mehr als 30mA beträgt, oder ein Gerät, das den Erdungsschaltkreis schützt.
Die Maschine ist für den Einsatz bei einer Temperatur über 0 Grad vorgesehen. (Nur für Geräte mit dem Stromkabel H05V-F).
Vorgehen bei Unfällen (z.B. Kontakt mit Reinigungsmitteln: mit viel sauberem Wasser abspüssen) oder technischem Defekt, um gefährliche Situationen zu vermeiden.
- Dieses Gerät ist für den Einsatz mit dem Reinigungsmitteln vorgesehen, die vom Hersteller geliefert oder empfohlen wurden. Die Verwendung anderer Reinigungsmittel oder Chemikalien kann sich negativ auf die Sicherheit der Maschine auswirken.
- Empfehlen Sie dem Bediener, einen Gehorschutz zu tragen.
- Verwenden Sie die Maschine nicht in Reichweite von Personen, die keine Schutzkleidung,tragen.
- Richten Sie den Strahl nicht auf sich selbst oder andere Personen, um Kleidung oder Schuhe zu reinigen.
- Explosionsgefahr: Versprufen Sie keine brennbaren Flüssigkeiten.
- Für die Sicherheit der Maschine ist es wichtig, Hochdruckschläuche, -armaturen und -kupplungen zu verwenden.

Verwenden Sie nur Schläuche, Armaturen und Kupplungen, die vom Hersteller empfohlen wurden.

• Um die Maschinensicherheit zu gewährleisten, verwenden Sie nur Originalersatzteile vom Hersteller oder vom Hersteller zugelassene Teile.
• Wasser, das durch Rückflussverhinderer geflossen ist, wird als nicht trinkbar angesehen.
  Das Gerät muss für seine Reinigung oder Wartung oder beim Wechsel zu einer anderen

Funktion von der Stromversorgung getrennt werden, indem Sie den Stecker aus der Steckdoseziehen.

• Halten Sie mindestens 30cm Abstand ein, wenn der Strahl auf lackierte Oberflächen gerichtet wird, um Beschädigungen zu vermeiden.
• Verwenden Sie die Maschine nicht, wenn die Anschlussleitung oder wichtige Teile des Geräts beschädigt sind, z.B. Sicherheitsvorrichtungen, Hochdruckschläuche, Spritzpistole.
• Wenn ein Verlängerungskabel verwendet wird, müssen Buchse und Stecker wasserdicht sein.
• Falsche Veränderungskabel können gefährlich sein.

Wenn ein Verlängerungskabel verwendet wird, muss es für den AuBeneinsatz geeignet sein und die Verbindung muss trocken und über dem Boden gehalten werden. Es wird empfohlen, hierzu eine Kabelrolle zu verwenden, die die Buchse mindestens 60mm über dem Boden hält.

Um eine Gefährung durch eine unbeabsichtigte Zurücksetzung der Thermosicherung zu vermeiden, darf diese Gerät nicht durch eine externe Schaltvorrichtung versorgt werden, wie beispelseweise durch einen Timer, oder mit einer Schaltung verbunden werden, die regelmäß ein- und ausgeschelt wird.
- Um die Maschinensicherheit zu gewährleisten, verwenden Sieitte nur Originalersatzteile vom Hersteller (einschließlich der Duse) oder vom Hersteller zugelassene Teile. Verwenden Sie das Gerät erst wieder, wenn Sie beschädigte Teile ausgetauscht haben.
- Seien Sie auf einen kräftigen Rückschlag durch die Sprühanordnung beim Öffnen der PistoleVBbereitet und halten Sie die PistoleDMAher gut mit den Handen fest.
- Um Verletzungsgefahren zu reduzieren, ist bei Verwendung des Geräts in der Nähe von Kindern besondere Vorsicht nötig. Der Hochdruckreinigerarf nicht von Kindern und ungebufen Personen verwendet werden.
- Informieren Sie sich, wie die Maschine schnell angehalten und der Druck schnell abgelassen wird. Informieren Sie sich gründlich über die Funktion der Steuerelemente.
- Bleiben Sie aufmerksam und achtehen Sie bereits darauf, was Sie tun.

• Betreiben Sie das Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Alkohol oder Medikamenten stehen.
• Im Arbeitsbereich dürfen sich keine Personen aufhalten.
• Lehnen Sie sich nicht zuweit nach vorne und stellen Sie sich nicht auf einen instabilen Untergrund. Achten Sie jederzeit für festen Stand und Ihr Gleichgewicht.
• Beachten Sie die im Handbuch beschriebenen Wartungsanweisungen.
• Dieses Gerät muss geerdet werden. Bei Ausfallen oder Pannen bietet die Erdung den Weg des gingsten Widerstandes für den elektrischen Strom, und reduziert so das Risiko eines Stromschlags. Der Stecker muss in eine passende, Steckdose gesteckt werden, die ordnungsgemäß installiert und entsprechend den gultigen Vorschriften und Gesetzen geerdet ist. Die Nennspannung (V/Hz) des Geräts muss der örtlichen Energieversorgungsspannung entsprechen.
• Wenden Sie sich an einen qualifizierten Elektriker oder Servicemitarbeiter, wenn Sie sich nicht sicher sind, ob die Steckdose ordnungsgemäß geerdet ist. Nehmen Sie keine Änderungen an dem mit der Maschine gefleiferten Stecker vor. Wenn er nicht in die Steckdose passst, sollen den Sie von einem qualifizierten Elektriker eine passende Steckdose installieren dazu. Verwenden Sie für diese Geät keinerlei Adapter.
• Verwenden Sie nur 3-adrige Verlängerungskabel, die über 3-polige Schutzkontaktstecker und 3-polige Kabelstecker verfügen, die zum Stecker der Maschine passen. Verwenden Sie nur Verlängerungskabel, die für die Verwendung im Freien bestimmt sind und über eine wasserfeste Buchse verfügen. Solche Verlängerungskabel sind wie folgt gekennzeichnet: „Für den Einsatz im Freien geeignet; bei Nichtverwendung trocken lagern." Verwenden Sie nur Verlängerungskabel, die eine elektrische Leistung haben, die mindestens so groß ist wie diejenige des Geräts. Verwenden Sie keine beschädigten Verlängerungskabel. Untersuchen Sie Verlängerungskabel vor der Verwendung und tauschen Sie sie bei Beschädigung aus. Falsche

Verlängerungskabel konnen gefährlich sein.
Verwenden Sie Verlängerungskabel nur für den vorgesehenen Zweck undziehen Sie nicht daran, um Kabel voneinander zu trennen.
Halten Sie das Kabel von Hitze und scharfen Kanten fern.

Trennen Sie immer erst das Verlängerungskabel von der Steckdose, bevor Sie das Gerät vom Verlängerungskabel trennen.

• Um das Risiko eines Stromschlags zu verhindern, damit das Gerät bei Regen oder Gewitter[weder gestartet noch betrieben werden. Halten Sie alle Anschlüsse trocken und vom Boden entfernt. Berühren Sie den Stecker nicht mit feuchten Handen. Es ist streng verboten, Wasser in die Maschine laufen zu halten.
• Wenn das Gerät eingeschaltet ist, geht die Pumpe im Geräteinneren in Betrieb und lauft weiter, auch wenn der Abzug nicht gedrückt wird. Lauft das Gerät länger als 3 Minuten ohne Betätigung des Abzugs, konnen Hitzeschäden an Motor und Pumpen entstehen; halten Sie die Maschine dahern nicht länger als 3 Minuten unbeaufsichtigt oder unbenutzt laufen.
• Wenn die Maschine in Betrieb ist, sorgen Sie bereits für eine konstante Wasserversorgung. Ohne durchlaufendes Wasser werden die Dichtringe der Maschine beschädigt.
  Das Strahlrohr muss ein bis zwei Minuten nach dem Start der Maschine betätigter werden. Andernfalls erreicht die Temperatur des zirkulierenden Wassers in der Maschinen schnell einen kritischen Punkt, wodurch die Dichtringe im Gerät beschädigt werden.
• Starten und betreiben Sie das Gerät an nicht extrem kalten Orten, damit weder Wasser noch Geräteile einfrierten können.
• These Maschine wurde nur für den Einsatz von Reinigungswasser konzipiert, verwenden Sie dazu keine atzenden Chemikalien.
• Verwenden Sie nur Reinigungsmittel, die vom Hersteller geliefert oder empfohlen werden.
• Der Hochdruckstrahl kann bei falscher Handhabung gefährlich sein. Der Strahl dar nicht auf Personen, Tiere, unter Spannung stehende elektrische Ausrüstung oder das Gerät selbst gerichtet werden. Druckreiniger sollenn nicht auf Reifenwände gerichtet

werden, da sie dadurch beschädigt werden können.

• Richten Sie den Strahl nicht auf sich selbst oder andere Personen, um Kleidung oder Schuhe zu reinigen.
• Trennen Sie die Stromversorgung, bevorder durch den Benutzer Wartungsarbeitenvorgenommen werden.
• Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Stelle ausgetaucht werden, um Gefährdungen zu vermeiden.
• Verwenden Sie die Maschine nicht, wenn die Anschlussleitung oder wichtige Teile beschädigt sind, z.B. Sicherheitsvorrichtungen, Hochdruckschläuche, Spritzpistole.
• Seien Sie auf den RückstoßVBoreitet, der beim Einsatz des Geräts durch den Wasserstrahl verursacht wird.
• Wenn das Gerät bewegt oder installiert wird, muss es gerade stehen. Ziehen Sie das Gerät an seinem Griff, um es zu bewegen.
• SchlieBen Sie die Wasserversorgung an. Die Geräte sind nicht für den Anschluss an Trinkwasserleitungen vorgesehen. SchlieBen Sie das Gerät an die Wasserversorgung an. (Das kann z.B. ein Wasserbehälter sein.)
• Stellen Sie sicher, dass der Einlasswasserdruck zwischen 0,01 MPa und 0,4 MPa bleibt. Das Einlassrohr soll mindestens 5 m lang sein. Verwenden Sie keine beschädigten Rohre. Wenn Sie das Gerät mit einer Trinkwasserleitung verbinden wollen, müssen Sie in der Wasserleitung einen Rückflussverhinderer installieren, damit kein Schmutzwasser darüber in das Trinkwassernet fließen kann. Der Rückflussverhinderer muss EN 60335-2-79 ANNEX AA entsprechen.

3.MONTAGEUND VERWENDUNG

Der Motor des Hochdruckreinigers lauft NICT. Er lauft nur, wenn der Abzug gedrückt wird.

Schlieben Sie den Ablaufschlauch an den Reiniger und die SpruHPistole an den Ablaufschlauch an.
Schlieben Sie Dus und Dusenverlangerung an.

• Prüfen Sie, ob der Gazefilter frei von Blockaden ist.
• Schlieben Sie den Wasserversorgungsschlauch an.
• Überprüfen Sie, dass der Schlauch nicht geknicht ist.
• Drehen Sie das Wasser auf und prüfen Sie das Gerät auf Dichtigkeit.
• Drücken Sie den Abzug, damit die Luft durch die Pumpe und die Schläuche entweichen kann, sperren Sie den Abzug.
• Stecken Sie das Gerät in die Steckdose und stellen Sie den Schalter in die Ein-Stellung.
• Entsperren Sie den Abzug und verwenden Sie den Hochdruckreiniger.

Abschalten

1. Schalten Sie den Motor aus (Schalter in die Aus-Stellung stellen).
2. Trennen Sie das Gerät von der Stromquelle.
3. Stellen Sie die Wasserversorgung ab.
4. Drucken Sie den Abzug der Pistole, um das System drucklos zu machen.
5. Trennen Sie den Schlauch vom Hochdruckreiniger.
6. Wischen Sie alle Oberflächen des Geräts mit einem feuchten, sauberen Tuch ab.
7. Aktivieren Sie die Sicherung der Pistole.

VORSICHT: Schalten Sie IMMER den Motor des Geräts ab, BEVOR Sie die Wasserversorgung abstellen.

Es kann schwere Schäden am Motor geben, wenn das Gerät ohne Wasser lauft.

VORSICHT: Trennen Sie NIEMALS das Hochdruckentladungsschlauch vom Gerät, wenn das System noch unter Druck liegt. Um das Gerät drucklos zu machen, schalten Sie den Motor aus, stellen Sie die Wasserversorgung ab und drücken Sie den Abzug 2-3 Mal.

Wasserversorgung

• Achten Sie auf eine geeignete Wasserversorgung für den Hochdruckreiniger. Überprüfen Sie, ob alle Anschlüsse dicht sind und der Schlauch keine undachten Stellen aufweist.

• Der Zufuhrhahn sollte vollständig geöffnet werden (schalten Sie den Hochdruckreiniger noch nicht ein).

• Drücken Sie dann den Abzug (zuerst entsperren), um Wasser durch das Gerät fließen zu halten und Luft zu beseitigen.

Warning! Dieses Geratarf nur mit einer Kaltwasserquelle verwendet werden!

• Schalten Sie den Hochdruckreiniger ein, sobald die Luft entfernt ist und das Wasser das Ende der Lanze erreicht hat.

Elektrische Kabel

• Stellen Sie sicher, dass alle Kabel unbeschädigt sind, bevor Sie das Gerät mit der Stromversorgung verbinden. Schlieben Sie den Hochdruckreiniger an die Steckdose an und schalten Sieihn über den Hauptschalter (2) ein.

4.GEBRAUCH

VORSICHT! Der Reinigerarf nur mit klarem Wasser verwendet werden; der Einsatz von ungebiltertem Wasser oder atzenden Chemikalien beschadigt das Gerät.

• Drehen Sie den Motorschalter in die Position „0".
• Prufen Sie, ob die elektrische Netzspannung und Frequenz (V/Hz) den Angaben auf dem Typenschild des Geräts entsprechen.
• Wenn die Stromversorgung korrekt ist, können Sie das Gerät jetzt anschließen.
• Der Elektroanschluss muss von einem qualifizierten Elektriker vorgenommen werden. Es wird empfohlen, dass die Stromversorgung zu diesen Gerät entweder eine Fehlerstromschutzeinrichtung versorgt, die die Versorgung unterbricht, wenn der Ableitstrom gegen Erde für 30 ms mehr als 30 mA beträgt, oder ein Gerät, das den Erdungsschaltkreis schützt.

VORSICHT! Die Maschine kann beim Starten elektrische Störungen verursachen.

• Wenn der Motor stoppt und nicht neu gestartet werden kann, warten Sie vor dem Neustart 2-3 Minuten. THERMOSICHERUNG AUSGELÖST

Einstellen der Duse

Abb.2

• Das Wasser kann aus der Düse entweder als Strahl oder in Fächerform gesprucht werden. Schalten Sie zuerst den Druck ein und stellen Sie die Düse ein.

Wasserzulauffilter

Abb.3

• Der Wasserzulauffilter muss regelmäßig überprüft werden, um Verstopfungen und Einschränkungen der Wasserversorgung der Pumpe zu vermeiden. (Abb. 3)

Verwenden der Reinigungsmittelflasche

Abb. 4

Die Waschmitteldüse und der Tank werden so wie die Lanze am Ende der Abzugsvorrichtung angebracht. Fullen Sie den Reinigungsmitteltank mit flüssigem Reinigungsmittel. Wenn der Abzug nun bei laufendem Gerat gedrückt wird, verspruft es das Reinigungsmittel zusammen mit dem Wasser.
- EmpfohlenesReinigungsverfahren
- Losen Sie Schmutz, indem Sie das Reinigungsmittel mit dem Fächerstrahl auf die trockene Oberfläche sprehen.
- Arbeitsen Sie an senkrechten Flächen von unter nach oben. Lassen Sie das Reinigungsmittel für 1 bis 2 Minuten einwirken, esarf aber nicht trocknen. Verwenden Sie den Hochdruckstrahl, wobei die Düse mindestens 30~cm Abstand von der Oberfläche haben muss; arbeiten Sie von unter nach oben. Vermeiden Sie, dass das Abspülwasser auf Oberflächen lauft, die noch nicht abgewaschen sind.
- Abschalten des Hochdruckreinigers

Die Verwendung von Reinigungsmittel kann die Reinigungszeit drastisch reduzieren und damit halten, schwierige Flecken zu entfernen. Einige Reinigungsmittel wurden für bestimmte Reinigungsaufgaben mit Hilfe von Hochdruckreinigern konzipiert. Diese Reinigungsmittel sind ungebahr so flüssig wie Wasser. Die Verwendung dickflüssiger Reinigungsmittel, z.B. Spülmittel, verstopfend das Chemikalieneinspritzsystem und verhindern so das Aufbringen des Reinigungsmittels. Die

Reinigungslustung von Reinigungsmitteln entsteht durch deren Auftragen auf einer Oberfläche und das Einwirken der Chemikalien über einen gewissen Zeitraum, um die Verschmutzungen zu losen. Reinigungsmittel wirken am besten, wenn sie mit niedrigem Druck aufgetragen werden. Die Kombination von chemischen Einwirken und Absplen mit Hochdruck ist sehr effektiv.

Tragen Sie das Reinigungsmittel an senkrechten Flächen von unter nach oben auf. Dadurch wird verhindert, dass das Reinigungsmittel nach unter lauft und Streifen entstehen. Das Absprülen mit Hochdruck sollene auch von unter nach oben erfolgen. Bei besonderss hartnäckigen Flecken kann es notwendig sein, zusammen mit den Reinigungsmitteln und dem Absprülen mit Hochdruck eine Bürste zu verwenden.

VORSICHT! Trennen Sie niemals das Hochdruckschlauch vom Gerät, wenn das System noch unter Druck stehen.

Die korrekte Vorgehensweise ist folgende:

1. Schalten Sie den Hochdruckreiniger mit dem Schalter an der Maschine aus.
2. Trennen Sie das Gerät von der Stromquelle.
3. Stellen Sie die Wasserversorgung am Wasserhahn ab.
4. Drucken Sie den Abzug der Pistole, um das System drucklos zu machen.
5. Trennen Sie den Versorgungsschlauch zur Maschine.
6. Wischen Sie alle Oberflächen des Geräts mit einem feuchten, sauberen Tuch ab.
7. Aktivieren Sie die Sicherung.

5. SERVICE & WARTUNG

Warnung! Ziehen Sie das Stromkabel (Stromquelle) vor jeglichen Wartungsarbeiten oder vor dem Lager des Geräts ab.

• Stellen Sie sicher, dass die Maschine nicht unter Spannung stehen, wenn Wartungsarbeitern am Motor vorgenommen werden.
  Um eine gute Leistung zu gewährleisten, überprüfen und die Saug- und Reinigungsmittelfilter alle 50 Betriebsstunden.

Fehlfunktionen

Sollte das Gerät nicht einwandfrei Funktionieren,finden Sie nachfolgend mögliche Ursachen und die entsprechenden Lösungen:

1. Nach dem EinsatzFUNKtioniert das Gerät nicht.

• Der Stecker ist nicht richtig eingesteckt oder die Steckdose ist defekt.
• Überprüfen Sie Stecker, Steckdose und Sicherung.
  Die Netzspannung ist niedriger als die Mindestanforderung fur das Starten des Gerats.
• Überprüfen Sie, ob die Netzspannung angemessen ist.
  Die Pumpe sitzt fest.
• Beachten Sie die Anweisungen für das Vorgehen nach der Lagerung des Geräts. Schalten Sie das Gerät aus und halten Sie den Motor abkühlen.
  Thermische Sicherung hat ausgelöst.
• Lassen Sie die Lanze offen und Wasser herausflieBen.

2.SchwankenderDruck

Pumpesaugt Luft
- Überprüfen, ob Schläuche und Anschlüsse luftdicht sind
- Ventile sind verschmutzt, abgenutzt oder stecken fest. Pumpendichtungen abgenutzt.
- Reinigen und ersetzen, oder Handler kontaktieren.

3. Wasser tritt aus der Pumpe aus

Dichtungenabgenutz
- Überprüfen und ersetzen, oder Handler kontaktieren.

4. Der Motor stoppt platzlich

Thermoschutzschalter hat wegen Überhitzung abgeschaltet.
- Überprüfen, ob die Netzspannung den Spezifikationen entspricht. Ein Verlängerungskabel, das zu dunn und zu lang ist, kann einen Spanningsabfall verursachen und dazu führen, dass der Motor überhützt. Abkühlen halten. Hochleistungsverlängerungskabel verwenden.

5. Die Pumpe erreicht nicht den erforderlichen Druck

Wasserzulauffiltererverstopf
Wasserzulaufffilterreinigen
- Pumpe saugt Luft von Anschlüssen oder Schläuchen
- Überprüfen, ob alle Versorgungsanschluss)dicht sind
- Saug-/Druckventile sind verschmutzt oder abgenutzt.
- Prüfen, ob der Wasserzufuhrschlauch dicht ist.
- Entlastungsventil steckt fest
- Ventilesäubern
Lanzendüse fehlerhaft oder abgenutzt
Regelschraube losen und wieder festziehen, überprüfen und/oder ersetzen.

Reparatur- und Wartungsarbeiten dürfen nur von einem qualifizierten Techniker oder Dienstleister durchgeführt werden.

Reinigung

Halten Sie die Luftungsschlitze des Gerats sauber, um eine Überhitzung des Motors zu verhindern.

Reinigen Sie das Gehäuse regelmäß mit einem weichen Tuch, vorzugsweise nach jeder Verwendung.

Halten Sie die Luftungsschlitze frei von Staub und Schmutz. Entfernen Sie hartnackige

Verschmutzungen mit einem weichen Lappen, der mit Seifenwasser angefeucht wurde. Verwenden Sie keine Lösungsmittel, wie Benzin, Alkohol, Ammoniak usw., da solche Substanzen die Kunststoffeile beschädigen konnen.

Schmierung

Das Gerät benöttigt keine zusätzliche Schmierung.

Lagerung und Transport

Lagern Sie den Hochdruckreiniger in gut belufteten, trockenen Räumen mit Temperaturen von mindestens +5^ . Betreiben Sie den Reiniger mit nicht-korrosivem/nicht-toxischem Frostschutzmittel, bevor Sieihn für den Winter einlagern.

Störungen

Falls durch Abnutzung an einem Element eine Störung entsteht, kontaktieren Sieitte die auf der Garantiekarte gezeigte Serviceadresse. Eine Zeichnung der erhaltenen Ersatzteile befindet sich am Ende dieser Betriebsanleitung.

UMWELT

Um Transportschäden zu vermeiden, wird das Gerät in einer festen Verpackung gefelfert, die zum größten Teil aus wiederverwertbaren Stoffen entstehen. Beachten Sie deshalb die Optionen zum Recycling der Verpackung.

Beschädigte bzw. zu entsorgende elektrische oder elektronische Geräte müssen zu den entsprechenden Recycling-Stationen gebracht werden.

Nur für EU-Länder

Entsorgen Sie Elektrowerkzeuge nicht im Hausmüll. Nach der europäischen Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen Elektrowerkzeuge, die nicht mehr verwendet werden sollen, getrennt gesammelt und auf umweltgerechte Weise entsorgt werden. Das Produkt und die Bedienungsanleitung können Änderungen unterliegen.

Technische Daten können ohne vorherige Ankündigung geändert werden.

GARANTIE

Lesen Sie die Garantiebedingungen auf der mitgelieferten Garantiekarte.

HOGEDRUKREINIGER

Ingangsvermögen 1850 W

Elektrische verilgheit

3. MONTAGE EN GEBRUIK
