BEDIENUNGSANLEITUNG Astro Fi 102 CELESTRON

• Jetez la pile dans le respect de la réglementation Déclaration de la FCC Cet appareil respecte la section 15 des règles de la FCC. Son utilisation est sujette aux deux conditions suivantes: (1) Cet appareil ne doit pas causer d’interférences nuisibles et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable. AVERTISSEMENT SUR LE SOLEIL: N’essayez jamais d’observer le soleil l’aide d’un télescope, quel que soit son type. PIRE maximale: 802.11b : 19,98 dBm ; 802.11g : 19,95 dBm ; 802.11n-HT20 : 19,96 dBm Fonction RF: Wi-Fi 2,4 G Bande de fonctionnement/ fréquence: 2412–2472 MHz (802.11b/g/n20) Nombre de canau: 13 (802.11b/g/n20) Séparation des canaux: 5MHz Type de modulation: DSSS, OFDM Type d’antenne: PCB-Antenne Gain d’antenne maximal: 3,18 dBicelestron.com/pages/warranty

INFORMATIONS SUR LA RADIO WI FIBEDIENUNGSANLEITUNG

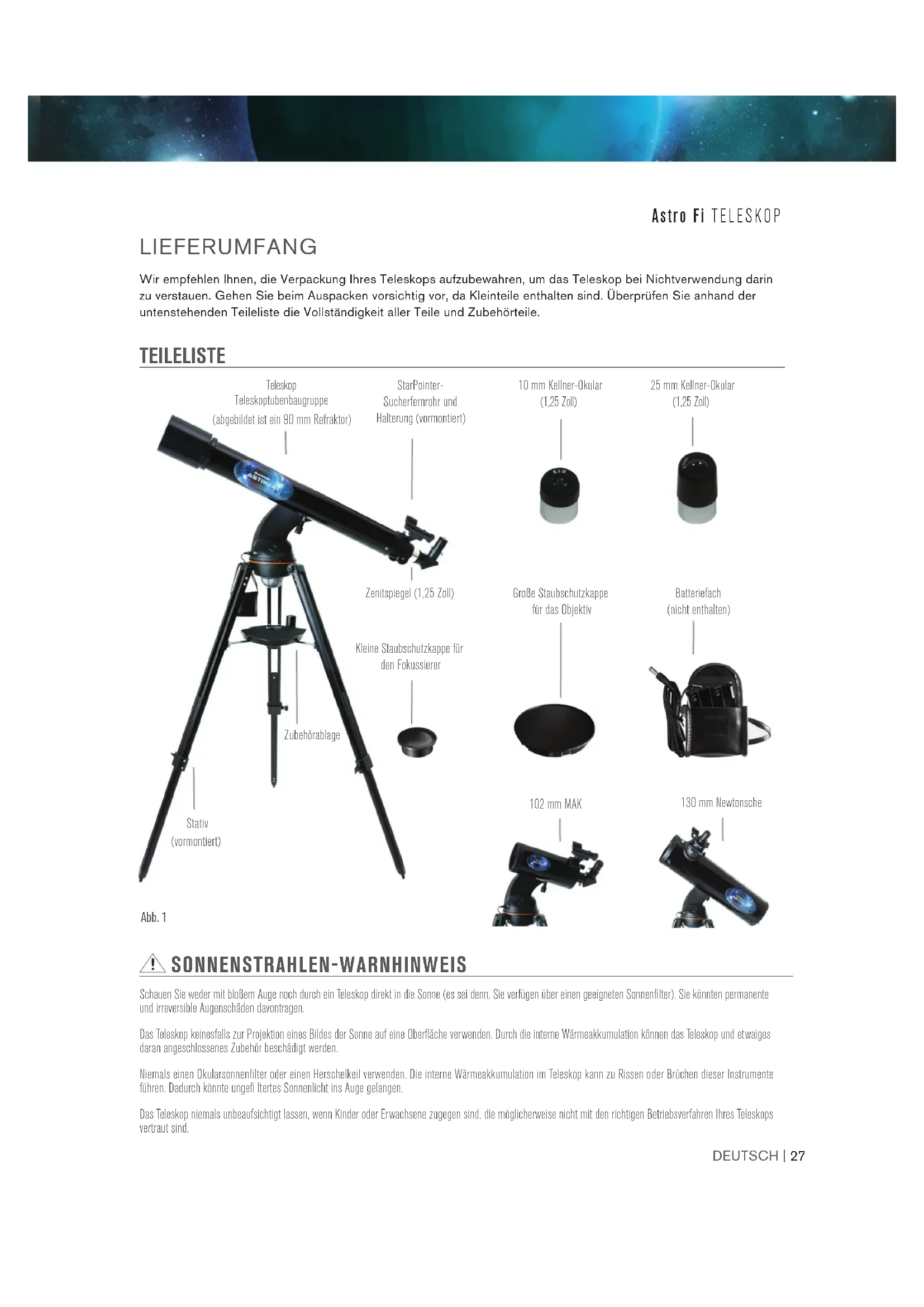

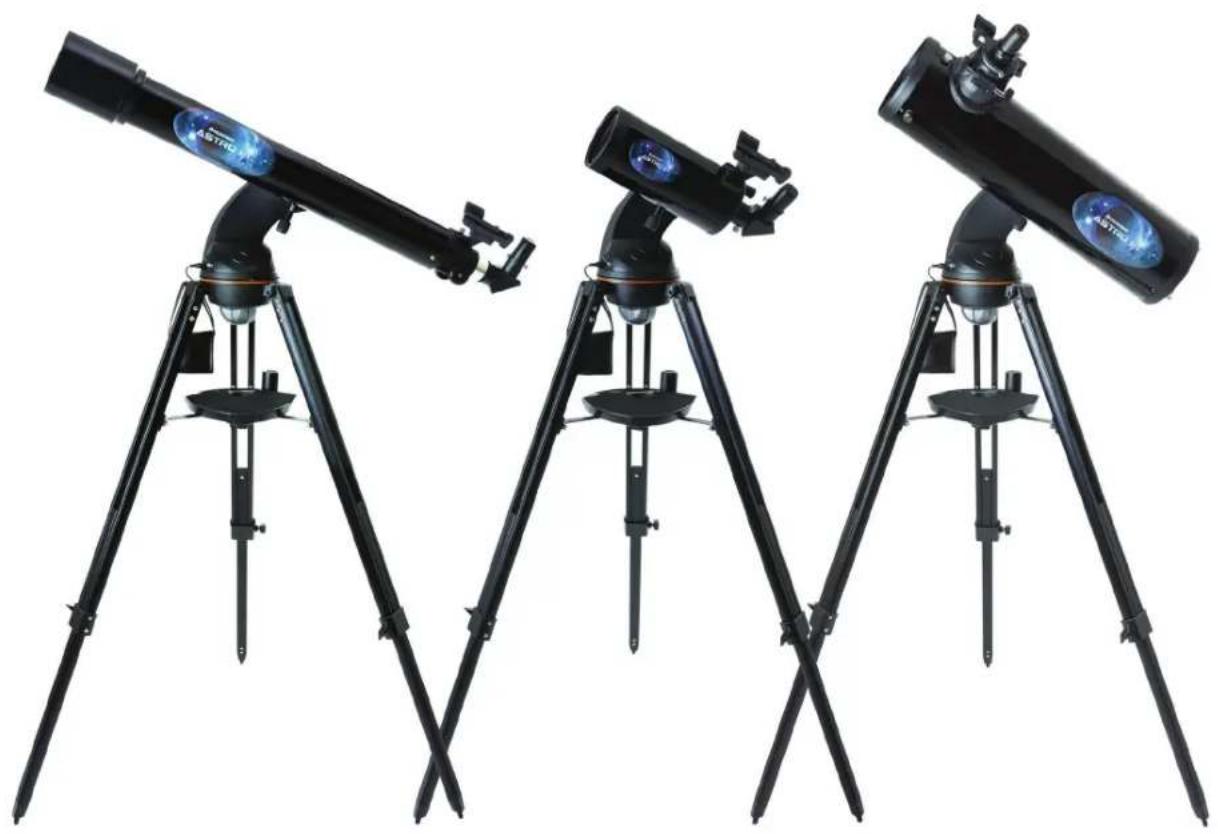

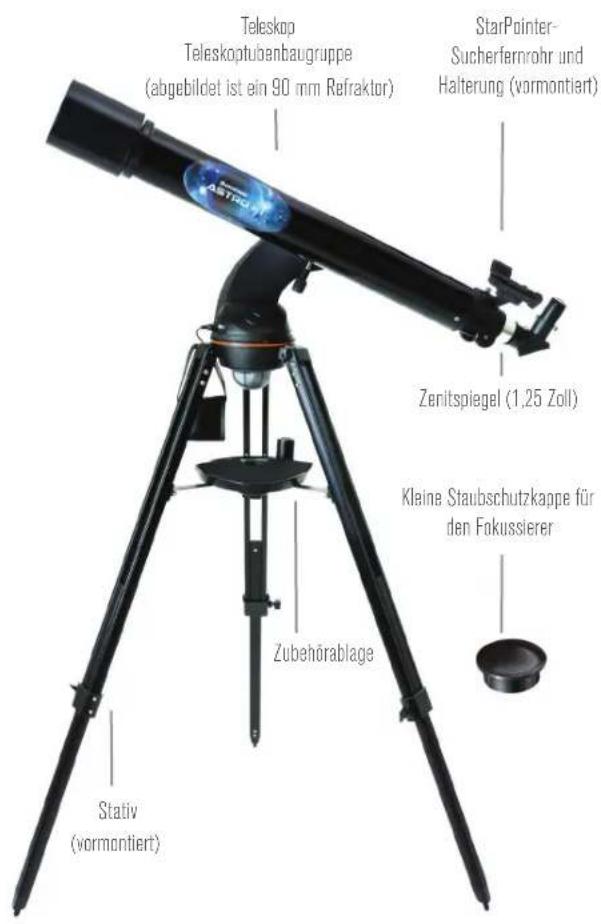

MODELL-NR. 22201, 22202, 22203 90 mm Refraktor 102 mm Maksutov 130 mm Newtonsche26 | DEUTSCH Astro Fi TELESKOPDEUTSCH | 27 Astro Fi TELESKOP 130 mm Newtonsche 102 mm MAK StarPointer- Sucherfernrohr und Halterung (vormontiert) SONNENSTRAHLEN-WARNHINWEIS Schauen Sie weder mit bloßem Auge noch durch ein Teleskop direkt in die Sonne (es sei denn, Sie verfügen über einen geeigneten Sonnenfi lter). Sie könnten permanente und irreversible Augenschäden davontragen. Das Teleskop keinesfalls zur Projektion eines Bildes der Sonne auf eine Oberfl äche verwenden. Durch die interne Wärmeakkumulation können das Teleskop und etwaiges daran angeschlossenes Zubehör beschädigt werden. Niemals einen Okularsonnenfilter oder einen Herschelkeil verwenden. Die interne Wärmeakkumulation im Teleskop kann zu Rissen oder Brüchen dieser Instrumente führen. Dadurch könnte ungefi ltertes Sonnenlicht ins Auge gelangen. Das Teleskop niemals unbeaufsichtigt lassen, wenn Kinder oder Erwachsene zugegen sind, die möglicherweise nicht mit den richtigen Betriebsverfahren Ihres Teleskops vertraut sind. Wir empfehlen Ihnen, die Verpackung Ihres Teleskops aufzubewahren, um das Teleskop bei Nichtverwendung darin zu verstauen. Gehen Sie beim Auspacken vorsichtig vor, da Kleinteile enthalten sind. Überprüfen Sie anhand der untenstehenden Teileliste die Vollständigkeit aller Teile und Zubehörteile. TEILELISTE LIEFERUMFANG Teleskop Teleskoptubenbaugruppe (abgebildet ist ein 90 mm Refraktor) Zenitspiegel (1,25 Zoll) Batteriefach (nicht enthalten) Abb. 1 Zubehörablage Stativ (vormontiert) Kleine Staubschutzkappe für den Fokussierer Große Staubschutzkappe für das Objektiv 10 mm Kellner-Okular (1,25 Zoll) 25 mm Kellner-Okular (1,25 Zoll)28 | DEUTSCH Astro Fi TELESKOP VORAUSSETZUNGEN Ihr Astro Fi-Teleskop benötigt eine der folgenden Energiequellen:

• 12 Volt Gleichstromquelle mit mindestens 1 Ampere Stromstärke

• Celestron PowerTank (Separat erhältlich) Zum Bedienen des Teleskops benötigen Sie auch ein Smartphone oder Tablet. Unter den kompatiblen Geräten befi nden sich Apple iPhone oder iPad mit iOS 6 oder höher sowie Smartphones bzw. Tablets von Samsung mit Android 4.0. Eine vollständige Kompatibilitätsliste fi nden Sie auf www.celestron.com. Zuerst muss die kostenlose Celestron SkyPortal-App auf Ihrem Gerät installiert werden. Laden Sie die App vom App Store oder über Google Play herunter.

DAS TELESKOP AUFBAUEN

Für den Aufbau des Astro Fi-Teleskops benötigen Sie kein Werkzeug. Nehmen Sie alle Teile aus der Packung und:

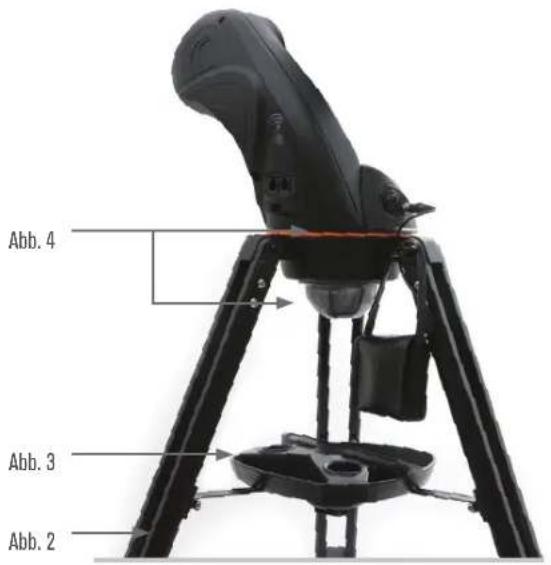

1. Öffnen Sie das Stativ, bis die Mittelstütze voll ausgezogen ist (Abbildung 2).

2. Drehen Sie den unverlierbaren Mittelbolzen in die Zubehörablage (Abbildung 3).

3. Platzieren Sie die Gabelarm-Baugruppe auf dem Stativ und fi xieren Sie sie mithilfe des unverlierbaren silbernen

Knopfs unterhalb des Stativoberteils (Abbildung 4).

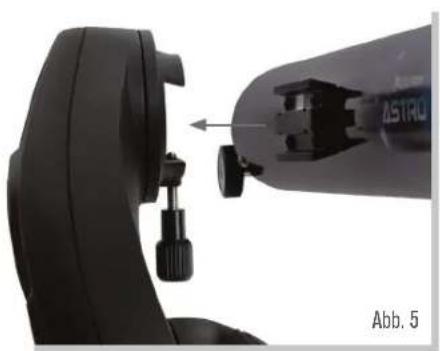

4. Bringen Sie den optischen Teleskop-Tubus an, indem Sie den Schwalbenschwanz in die Schwalbenschwanz-

Halterung am Gabelarm einlegen. Stellen Sie sicher, dass der Schwalbenschwanz fl ach an der Schwalbenschwanz- Halterung anliegt. Ziehen Sie die Flügelschraube fest an. (Abbildung 5). 5. Stellen Sie das Stativ auf eine bequeme Höhe ein und nivellieren Sie es mithilfe der Feststellknöpfe zum Fixieren jedes Stativbeins.

6. Legen Sie acht AA-Batterien (nicht enthalten) in das Batteriefach ein und achten Sie auf die korrekte Position von +

und -. Legen Sie das Batteriefach in die Zubehörablage. HINWEIS: Die Zubehörablage verfügt über eine spezielle Halterung für Ihr Smartphone oder Tablet. Abb. 5 Abb. 2 Abb. 3 Abb. 4DEUTSCH | 29 Astro Fi TELESKOP

DAS OKULAR UND DER ZENITSPIEGEL

Alle Modelle des Astro Fi sind mit zwei Okularen ausgestattet, eines weist eine niedrige Vergrößerung (25-mm-Okular), das andere eine hohe Vergrößerung (10-mm-Okular) auf. Das jeweils ausgewählte Okular bestimmt Ihre Vergrößerung sowie das Sichtfeld. Wählen Sie nach jedem Aufbau Ihres Teleskops immer zuerst das 25-mm-Okular. Nach dem Anvisieren Ihres Zielobjekts können Sie zum höher vergrößernden 10-mm-Okular wechseln, um ein detailreicheres Bild zu erhalten. Der Astro Fi-90°-Refraktor und das 102-mm-Maksutov-Cassegrain verfügen über einen Zenitspiegel. Mithilfe des Zenitspiegels lässt sich das Okular für ein aufrecht stehendes, jedoch von links nach rechts seitenverkehrt Bild in einem bequemen Winkel von 90° am Teleskop anbringen. Nehmen Sie alle Staubschutzkappen ab, bringen Sie den Zenitspiegel am Fokussierer an und ziehen Sie die 2 silbernen Flügelschrauben fest. Führen Sie das 25-mm-Okular ein und sichern Sie es durch Festziehen der 2 Flügelschrauben am Zenitspiegel. Das 130-mm-Newtonsche verfügt nicht über einen Zenitspiegel. Die Okulare werden direkt in den Fokussierer des Teleskops eingesetzt. Durch die Newtonsche wird das Bild wie bei allen astronomischen Teleskopen auf dem Kopf stehend abgebildet. Dies ist für ein Spiegelteleskop normal. STARPOINTER-SUCHERFERNROHR Ihr Teleskop ist mit einem StarPointer-Sucherfernrohr mit rotem Punkt ausgestattet, mit dessen Hilfe Sie ein fernes Zielobjekt im Teleskop anvisieren können. Ihr StarPointer-Sucherfernrohr installieren:

1. Suchen Sie die Schwalbenschwanzklemme am Teleskoptubus. Beim Refraktor befi ndet sich diese am Fokussierer.

Beim Newtonschen und Maksutov befi ndet sich die Schwalbenschwanzklemme am Teleskoptubus.

2. Schieben Sie die StarPointer-Basis in die Schwalbenschwanz-Basis am Teleskop in der Nähe des Fokussierers.

Befestigen Sie sie durch Festziehen der silbernen Flügelschraube. Abb. 6 Abb. 730 | DEUTSCH Astro Fi TELESKOP Sie den Netzschalter-Knopf auf der rechten Seite des Suchers im Uhrzeigersinn drehen. Sie hören ein Klicken als Bestätigung, dass der Sucher eingeschaltet wurde. Über diesen Knopf lässt sich auch die Helligkeit des roten Punkts regeln. Die maximale Helligkeit wird erreicht, wenn der Knopf bis zum Anschlag gedreht wird.

6. Bringen Sie Ihren Kopf etwa 30 cm hinter den Sucher, schauen

Sie durch das runde Fenster und suchen Sie den roten Punkt. Dieser befi ndet sich höchstwahrscheinlich nahe, jedoch nicht direkt auf dem Objekt, das Sie durch das 25-mm-Okular betrachten.

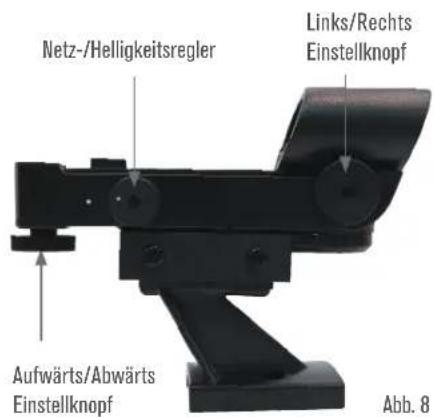

7. Drehen Sie nun, ohne das Teleskop zu bewegen, an den

beiden Einstellknöpfen seitlich und unterhalb des StarPointer- Sucherfernrohrs (Abbildung 8). Der eine ermöglicht die Links-rechts- Bewegung des Punktes. Der andere die Auf- und Abbewegung des Punktes. Stellen Sie beide so ein, dass der rote Punkt direkt über dem Objekt erscheint, dass Sie im 25-mm-Okular betrachten. Jetzt ist Ihr StarPointer-Sucher mit rotem Punkt justiert!

AUSRICHTEN DES STARPOINTER-SUCHERFERNROHRS

Nach dem ersten Aufbau Ihres Teleskops müssen Sie den StarPointer an der Hauptoptik Ihres Teleskops ausrichten. Dazu muss das Teleskop nicht eingeschaltet werden. Obwohl dieser Schritt auch nachts im Freien durchgeführt werden kann, ist es bedeutend einfacher, dies bei Tageslicht im Freien vorzunehmen. Einmal ausgerichtet, muss Ihr Sucherfernrohr nicht erneut ausgerichtet werden, es sei denn, es wird einem Stoß ausgesetzt oder fällt um.

1. Nehmen Sie Ihr Teleskop während des Tages nach draußen und suchen Sie mit dem bloßen Auge ein leicht

erkennbares Objekt, wie eine Straßenlaterne, ein Autokennzeichen oder einen hohen Baum. Das Objekt sollte vorzugsweise 400 Meter oder weiter entfernt sein.

2. Ziehen Sie die große Staubschutzhaube gerade von der Teleskop-Vorderseite ab. Vergewissern Sie sich, dass das

25-mm-Okular am Fokussierer angebracht ist.

3. Ein ausgeschaltetes Teleskop darf nicht nach links und rechts geschwenkt werden. Richten Sie Ihr montiertes Stativ

sowie das Teleskop so aus, dass das Teleskop auf das in Schritt 1 ausgewählte Ziel zeigt.

4. Schauen Sie durch das Teleskop und schwenken Sie es auf und ab, bis das ausgewählte Objekt im Zentrum des

Sichtfelds liegt. Ist das Bild unscharf, drehen Sie langsam an den Fokussierknöpfen zu beiden Seiten des Teleskops, bis das Bild scharf gestellt ist.

5. Nachdem das Objekt im 25-mm-Okular zentriert ist, können Sie den Sucher mit rotem Punkt einschalten, indem

HINWEIS: Das Bild im Okular erscheint seitenverkehrt. Das ist für ein Astronomie-Teleskop völlig normal.

EINE BEOBACHTUNG VORBEREITEN

Nachdem Ihr Teleskop nun montiert und der StarPointer justiert ist, können Sie Ihr Smartphone oder Tablet anschließen. Wir empfehlen, sich mit dem Teleskop und der App bei Tag vertraut zu machen, bevor diese bei Nacht zum Einsatz kommen sollen. VORSICHT: Beachten Sie, dass das Teleskop bei Tag ohne geeigneten Sonnenfi lter vor dem gesamten Refl ektor nicht direkt auf die Sonne gerichtet werden darf!

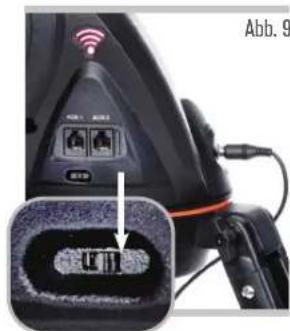

1. Schließen Sie das Batteriefach an den Netzanschluss am Teleskopsockel an (Abbildung 9). Die roten LEDs leuchten auf

und bestätigen, dass das Instrument stromversorgt wird und Wi-Fi verfügbar ist. Stellen Sie sicher, dass sich der kleine Schalter nahe des Netzanschlusses in der RECHTS-Position befi ndet, wie in der Abbildung dargestellt.

2. Gehen Sie zu den WiFi-Einstellungen Ihres Geräts und stellen Sie die Verbindung zum “Celestron-xx”-Netzwerk her.

Warten Sie, bis Ihr Gerät die erfolgreiche Verbindungsherstellung bestätigt. Aufwärts/Abwärts Einstellknopf Netz-/Helligkeitsregler Links/Rechts Einstellknopf Abb. 8 HINWEIS: Achten Sie darauf, das StarPointer-Sucherfernrohr bei Nichtverwendung auszuschalten, um die Batterie zu schonen.DEUTSCH | 31 Astro Fi TELESKOP

IHR ASTRO FI AUSRICHTEN

Damit Ihr motorisiertes Astro Fi alle seine Vorteile ausspielen kann, muss das Teleskop mithilfe der Celestron SkyPortal-App zuerst am Nachthimmel ausgerichtet werden. Nach der Justierung richtet sich Ihr Teleskop automatisch auf jedes Objekt, das Sie auf dem Bildschirm auswählen! Das Teleskop führt auch automatisch Objekte am Himmel nach und gleicht damit die Erdrotation aus. Dadurch bleiben Objekte im Okular zentriert, was das Teilen mit Familie und Freunden erleichtert.

1. Stellen Sie Ihr Teleskop genauso auf, wie Sie dies am Tag getan haben. Vergewissern Sie sich, dass das 25-mm-Okular

angebracht ist. Wählen Sie für das Stativ eine bequeme Höhe und nivellieren Sie es. Schließen Sie das Batteriefach und den Netzanschluss des Teleskops an.

2. Stellen Sie die Verbindung zum “Celestron-xx”-Netzwerk her. Öffnen Sie die SkyPortal-App und bestätigen Sie auf dem

Bildschirm Uhrzeit und Standort. Ihr Gerät sollte diese Daten selbstständig aktualisieren können. Wenn dies nicht der Fall ist, können Sie Einträge in der App unter Einstellungen manuell aktualisieren. Wählen Sie auf Ihrem Bildschirm das Teleskop-Symbol und drücken Sie auf "Verbinden und ausrichten". Die App führt Sie nun durch jeden Schritt. Folgen Sie einfach den Anweisungen auf dem Bildschirm. MIT IHREM ASTRO FI AUF SPRITZTOUR GEHEN! Nach dem Ausrichten Ihres Astro Fi macht die SkyPortal-App dank des interaktiven Planetariums mit Ihnen eine Tour durchs Universum. Richten Sie Ihr Mobilgerät in den Himmel und Sie können ganz einfach helle Sterne, Konstellationen, Planeten sowie Weltraumobjekte außerhalb unseres Sonnensystems identifi zieren. Das SkyPortal richtet Ihr Teleskop auf jedes beliebige dieser Objekte aus. Tippen Sie einfach auf Ihrem Bildschirm auf das Objekt und wählen Sie “Gehe zu” aus. Sie können auch das Suchsymbol auswählen und einen Objektnamen, wie beispielsweise “Orionnebel”, “Jupiter” oder “Plejaden” eingeben. WiFi-Schalter auf rechts position

3. Öffnen Sie das Celestron Sky Portal und wählen Sie

“Teleskop verbinden” aus. Pfeile für die AUF/AB- sowie die LINKS/RECHTS-Navigation erscheinen auf Ihrem Bildschirm. Diese Bewegungsrichtungen werden Höhe bzw. Azimut genannt.

4. Schwenken Sie Ihr Teleskop mithilfe dieser Pfeile. Über

einen Schieber kann die Motordrehzahl eingestellt werden. Beginnen Sie mit dem Anvisieren eines fernen terrestrischen Objekts. Visieren Sie das Objekt zuerst mit Ihrem StarPointer an und schauen Sie anschließend durch Ihr 25-mm-Okular. Wenn Sie nun zum 10-mm-Okular wechseln, werden Sie eine höhere Vergrößerung und ein kleines Sichtfeld realisieren. Beim Wechseln von Okularen muss nachfokussiert werden, um ein scharfes Bild zu erhalten. Da Sie sich nun mit Ihrem Teleskop vertraut gemacht haben, können Sie sich nun den Beobachtungen des Nachthimmels widmen! Abb. 932 | DEUTSCH Astro Fi TELESKOP Nachdem Sie nun mit Ihrem Teleskop einige Beobachtungen vorgenommen haben, können Sie Fotos von Ihren Objekten machen. Das teleskop hat einen Smartphone-Adapter, der sich direkt in der Objektivkappe befi ndet. Diesen Adapter nutzen:

1. Ziehen Sie den orangefarbenen Stecker aus der Kameraöffnung

in der Objektivkappe. Ziehen Sie dazu am orangefarbenen Gummiband auf der Innenseite der Objektivkappe. Der Stecker sollte direkt herausspringen. Stecker und Band können auf der Rückseite der Objektivkappe neben der Okularhalterung in der Halteklammer verstaut werden.

2. Drehen Sie den Deckel, so dass die Außenseite der Kappe nach

oben zeigt. Heben Sie die fl exiblen Riemen an und schieben Sie Ihr Smartphone zwischen die Riemen und die Objektivkappe, so dass die Kamera durch die Kameraöffnung "blickt". Die Riemen sollten so viel Spannung aufweisen, dass das Instrument an der Kappe gehalten wird. Der schwarze Silikonring muss so viel Reibung erzeugen, dass das Smartphone nicht verrutschen kann. HINWEIS: Je nach Gestaltung des Smartphones kann die Kamera mittig oder seitlich liegen. Sie können den Winkel der fl exiblen Riemen so abändern, dass das Telefon sicher sitzt. Es gibt acht verschiedene Ankerpunkte für den Rand de r Objektivkappe. Einfach an anderen Ankerpunkten befestigen, um einen optimalen Sitz zu gewährleisten.

3. Drehen Sie die Kappe um stellen Sie sicher, dass Ihre

Kameralinse in der Öffnung in der Objektivkappe zentriert ist. Je besser Sie diese Zentrierung vornehmen, desto leichter lassen sich die Bilder durch das Teleskop aufnehmen.

4. Lösen Sie die Feststellschrauben der Okularhalterung im

Inneren der Objektivkappe. Platzieren Sie den schwarzen Teil des Okulars in der Okularhalterung und ziehen Sie die Schrauben zum Feststellen des Okulars an.

5. Nehmen Sie die Objektivkappe mit dem angebrachten Telefon

und Okular und setzen Sie den Chromlauf des Okulars in den Diagonalspiegel auf der Rückseite des Fokussierers ein. Ziehen Sie die Feststellschrauben des Diagonalspiegels an.

6. Aktivieren Sie Ihre Kamera-App auf Ihrem Smartphone

und stellen Sie den Fokus ein, wie Sie auch das Okular einstellen würden, doch verwenden Sie dieses Mal das Bild auf dem Bildschirm. ANMERKUNG: Vergewissern Sie sich, dass der Blitz am Telefon ausgeschaltet ist.

7. Wenn das Bild scharf erscheint, können Sie Ihr Foto machen.

Am besten starten Sie Ihren ersten Versuch bei Tageslicht. Sobald alle Einstellungen korrekt vorgenommen wurden, können Sie Ihre Instrumente nach draußen bringen und den Mond aufnehmen. Wenn Sie mit dem 20-mm-Okular geübt und vertraut sind, können Sie den Kamera-Adapter zusammen mit dem 10-mm-Okular für eine höhere Vergrößerungsleistung verwenden.

BILDER MIT IHREM SMARTPHONE AUFNEHMENDEUTSCH | 33

Astro Fi TELESKOP HINWEISE UND TRICKS ZUM AUFNEHMEN VON BILDERN Kamerasteuerung Die Standard-Kamera-Apps, die auf Ihrem Smartphone vorinstalliert sind, bieten recht eingeschränkte Steuerungen und stellen den Fokus und die Belichtung automatisch ein. Für die alltägliche Fotografi e wie Landschaften oder Porträts stellt das kein Problem dar. Doch bei Aufnahmen eines Planeten oder des Mondes ist es problematisch, da ein sehr helles Objekt vor einem sehr schwarzen Himmel steht. Die Kamera des Telefons versucht, das Ungleichgewicht der Lichtverhältnisse durch Aufhellung der dunklen Bereiche auszubalancieren, wodurch überbelichtet wird und die Details verschwimmen. Wenn Sie unter den Einstellungen Ihrer Kamera-App den Fokuspunkt nicht manuell einstellen oder den Autofokus oder die automatische Belichtung nicht deaktivieren können, sollten Sie eine andere App auswählen. Es stehen etliche Apps für iOS und Android zur Verfügung, die eine umfangreiche Kamera-Steuerung ermöglichen. Viele davon sind kostenlos. Vibration Damit die Kamera in keiner Weise bewegt wird, wenn Sie den Auslöser betätigen, können Sie eine Auslöserverzögerung nutzen. Einige Apps bieten eine Verzögerung von 2, 5 oder 10 Sekunden, bevor das Bild aufgenommen wird. Dadurch können jegliche Vibrationen verebben, bevor das eigentliche Bild aufgenommen wird. Motive Mit dieser Methode können Sie bei Tag Bilder von terrestrischen Objekten sowie nächtlichen astronomischen Objekten, wie dem Mond und hellen Planeten (Venus, Mars, Jupiter und Saturn) machen. Da die Kamerasensoren eines Smartphones bei sehr geringen Helligkeiten an Ihre Grenzen stoßen, sind Aufnahmen lichtschwacher astronomischer Objekte, wie Galaxien und Nebel, auf diese Weise leider kaum möglich. Vergrößerung Wenn Sie durch ein stationäres Teleskop den Mond oder einen Planeten beobachten, werden Sie feststellen, dass das Objekt durch das Sichtfeld wandert. Verantwortlich dafür ist die Erddrehung. Wenn Sie durch Ihr 20-mm-Okular blicken, benötigt ein Planet etwa 3 Minuten, bis er durch das gesamte Gesichtsfeld des Okulars gewandert ist. Verwenden Sie das 10-mm-Okular, dauert dies lediglich 1,5 Minuten. Das Smartphone nutzt jedoch nicht das gesamte Sichtfeld des Okulars, sondern nur dessen Mitte, wodurch die Bewegung noch viel schneller erscheint. Wenn ein astronomisches Objekt im Sichtfeld des Telefons zentriert wird, sollten Sie versuchen, einen Punkt anzuvisieren, den das Ziel demnächst passieren wird. Richten Sie das Teleskop so aus, dass es dem Planeten voraus ist und dieser gerade in das Sichtfeld eintritt. Dadurch wird die Zeit, die das Wandern durch das gesamte Sichtfeld, in Anspruch nimmt, maximiert, wodurch Sie mehr Zeit zum Aufnehmen der Bilder zur Verfügung haben, bevor ein erneutes Anvisieren des Teleskops nötig wird. Das 10-mm-Okular hat ein engeres Sichtfeld, wodurch Sie häufi ger nachstellen müssen. Zu Anfang ist das 20-mm-Okular daher einfacher zu handhaben. Sobald Sie damit geübt sind, können Sie zum 10-mm-Okular übergehen. WEITERE INFORMATIONSQUELLEN Celestron-Kontakt Rufen Sie für Hilfestellung bezüglich dieses Produkts bitte unseren Technischen Support unter (310) 328-9560 an oder wenden Sie sich online auf der Website () an unseren Celestron Support und klicken Sie dazu oben auf der Seite auf den Reiter “Support”. Hier können Sie eine umfassende Datenbank mit häufi g gestellten Fragen einsehen oder eine Anfrage um Hilfestellung senden. Schriftverkehr bitte an folgende Adresse: Celestron • 2835 Columbia Street • Torrance, CA 9050334 | DEUTSCH Astro Fi TELESKOP TECHNISCHE DATEN SKU # 22201 22202 Optisches Design Refraktor Maksutov-Cassegrain Blendenöffnung 90 mm (3,5 Zoll) 102 mm (4,0 Zoll) Brennweite 910 mm 1325 mm Fokalverhältnis f/10.1 f/13 Optische Beschichtungen Voll beschichtet Voll beschichtet Okular/Vergrößerung 25 mm Kellner (1,25 Zoll) / 36x; 10 mm Kellner (1,25 Zoll) / 91x; 25 mm Kellner (1,25 Zoll) / 53x; 10 mm Kellner (1,25 Zoll) / 132x; Suchfernrohr StarPointer-Sucherfernrohr mit rotem Punkt StarPointer-Sucherfernrohr mit rotem Punkt Aufl ösung Rayleigh: 1,54 Bogensekunden / Dawes-Begrenzung: 1,29 Bodensekunden Rayleigh: 1,37 Bogensekunden / Dawes-Begrenzung: 1,14 Bodensekunden Lichtsammelleistung 165-fach bei bloßem Auge 212-fach bei bloßem Auge Höchste sinnvolle Vergrößerung 213-fach 241-fach Niedrigste sinnvolle Vergrößerung 13-fach 15-fach Stellare Grenzgrößen 12,3 12,5 Stativ Höhenverstellbares Aluminium Höhenverstellbares Aluminium Garantie 2 Jahre 2 Jahre Okularrohrlänge 37,2 Zoll (94,5 cm) 11 Zoll (27,9 cm) Gesamtgewicht des Teleskopsets 13,6 pfund 13,6 pfund SKU # 22203 Optisches Design Newton-Refl ektor Blendenöffnung 130 mm (5,1 Zoll) Brennweite 650 mm Fokalverhältnis f/5 Optische Beschichtungen Aluminium mit SiO2 Okular/Vergrößerung 25 mm Kellner (1,25 Zoll) / 26x; 10 mm Kellner (1,25 Zoll) / 65x; Suchfernrohr StarPointer-Sucherfernrohr mit rotem Punkt Aufl ösung Rayleigh: 1,07 Bogensekunden / Dawes-Begrenzung: 0,89 Bodensekunden Lichtsammelleistung 345-fach bei bloßem Auge Höchste sinnvolle Vergrößerung 307-fach Niedrigste sinnvolle Vergrößerung 19-fach Stellare Grenzgrößen 13,1 Stativ Höhenverstellbares Aluminium Garantie 2 Jahre Okularrohrlänge 26 Zoll (66 cm) Gesamtgewicht des Teleskopsets 17,0 pfundDEUTSCH | 35 Astro Fi TELESKOP HINWEISE36 | DEUTSCH Astro Fi TELESKOP BONUS SOFTWARE Ihr Kauf beinhaltet Software für Ihren Computer. Sie müssen diese Software nicht herunterladen, um Ihr Teleskop zu verwenden, aber sie kann Ihr Erlebnis verbessern. MINDESTANFORDERUNGEN AN DAS GERÄT:Windows:• Windows 7 oder höher• Prozessor mit 500 MHz oder mehr• 128 MB RAM• 850 MB Festplattenspeicher• 32 MB OpenGL-fähige Grafi kkarte• Monitor mit einer Aufl ösung von 1024 x 768 Pixeln(empfohlen) Mac:

• Universal Binary (PPC/Intel-kompatibel)• OS X 10.4 oder höher (10.5 oder höher für Elementary)• G3 Prozessor mit 450 MHz oder mehr• 128 MB RAM• 850 MB Festplattenspeicher• 32 MB OpenGL-fähige Grafi kkarte• Monitor mit einer Aufl ösung von 1024 x 768 Pixeln (empfohlen) Celestron Sternennacht- Astronomiesoftware Celestron Starry Night, die führende Astronomiesoftware auf dem Markt, nimmt Sie mit auf eine geführte Tour durch die Vergangenheit, Gegenwart und Zukunft unseres Sonnensystems. Sie kann Ihnen dabei helfen, mehr über den Nachthimmel zu erfahren und Ihre nächste Beobachtungssitzung zu planen. Sie kann Ihnen dabei helfen, mehr über den Nachthimmel zu erfahren und Ihre nächste Beobachtungssitzung zu planen. BENÖTIGEN SIE UNTERSTÜTZUNG? Wenden Sie sich an die technische Unterstützung von Celestron unter celestron.com/pages/technical-support Produktdesign und technische Daten können ohne vorherige Ankündigung geändert werden. Dieses Produkt ist für Personen ab 14 Jahren konzipiert und vorgesehen.©2025 Celestron. Celestron und Symbol sind Warenzeichen von Celestron, LLC. Alle Rechte vorbehalten. Celestron.comUSA: Celestron, 2835 Columbia Street, Torrance, CA 90503 USAUK: Celestron Global Ltd., Einheit 2 Transigo, Gables Way, Thatcham RG19 4JZ, Vereinigtes KönigreichHergestellt in China | 04-25SICHERHEITSHINWEISE• Es besteht eine Explosionsgefahr, wenn die Batterie durch einen falschen Batterietyp ersetzt wird.• Die mitgelieferte Batterie ist nicht wiederaufl adbar. • Verwenden Sie die Batterie nur wie ursprünglich vorgesehen, um einen Kurzschluss zu vermeiden. Das direkte Anschließen des leitenden Materials an die positiven und negativen Seiten der Batterie führt zu einem Kurzschluss.• Verwenden Sie keine beschädigte Batterie.• Lagern Sie die Batterie nicht in einer extrem kalten oder heißen Umgebung. Dies kann die Batterielebensdauer verringern.• Nehmen Sie die Batterien heraus, wenn sie leer sind oder das Produkt längere Zeit nicht benutzt wird.• Beachten Sie beim Ersetzen der Batterie die Bedienungsanleitung und sorgen Sie dafür, dass die positiven und negativen Pole richtig ausgerichtet sind.• Werfen Sie die Batterie nicht ins Feuer.• Entsorgen Sie die Batterie gemäß den örtlichen Vorschriften.FCC-HINWEIS: Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen erzeugen und (2) dieses Gerät muss Störungen von außen akzeptieren, dazu gehören solche Störungen, die einen unerwünschten Betrieb verursachen. WARNUNG BEI SONNENBEOBACHTUNG: Versuchen Sie niemals, die Sonne durch ein Teleskop zu betrachten. Maximale EIRP: 802.11b: 19,98 dBm; 802.11g: 19,95 dBm; 802.11n-HT20: 19,96 dBm HF-Funktion: 2,4-GHz-WLAN Betriebsband/Frequenz: 2412–2472 MHz (802.11b/g/n20) Kanalanzahl: 13 (802.11b/g/n20) Kanaltrennung: 5MHz Modulationsart: DSSS, OFDM Antennentyp: PCB-Antenne Maximaler Antennengewinn: 3,18 dBi
