MANUAL DE USUARIO Astro Fi 102 CELESTRON

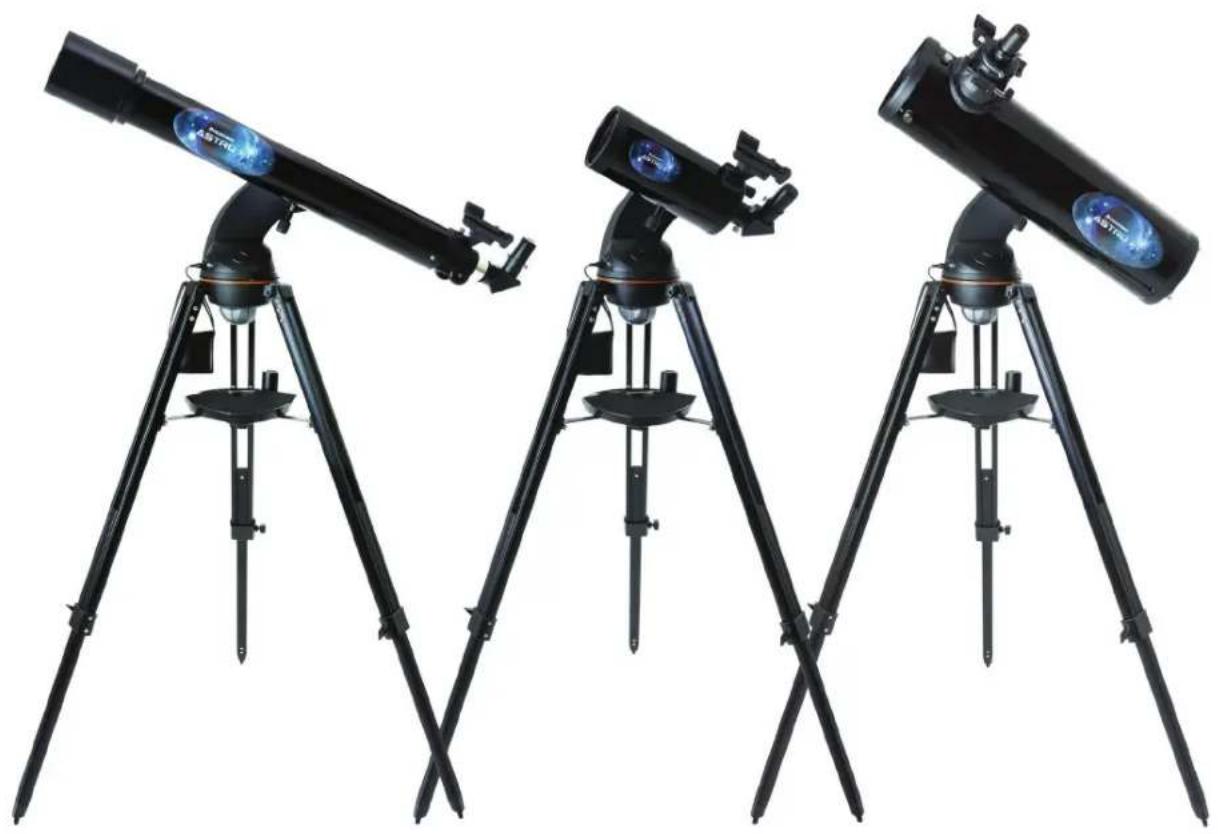

celestron.com/pages/warrantyMANUAL DE INSTRUCCIONES MODELO # 22201, 22202, 22203 Refractor 90 mm Maksutov 102 mm 130 mm Newtoniano38 | ESPAÑOL Astro Fi TELESCOPIOESPAÑOL | 39 Astro Fi TELESCOPIO Newtoniano 130 mm MAK 102 mm Localizador StarPointer y soporte (premontado) AVISO SOLAR Nunca mire directamente al Sol con los ojos descubiertos o un telescopio (a menos que tenga un fi ltro solar adecuado). Puede producir daños oculares permanentes e irreversibles. Nunca use su telescopio para proyectar una imagen del Sol sobre ninguna superfi cie. La acumulación interna de calor puede dañar el telescopio y cualquier accesorio que tenga instalado. No use nunca un fi ltro solar de ocular ni una cuña Herschel. La acumulación interna de calor en el telescopio puede hacer que los dispositivos se agrieten o rompan, permitiendo pasar la luz solar sin fi ltrar hasta el ojo. No deje el telescopio sin supervisión si hay niños presentes o adultos que no estén familiarizados con los procedimientos operativos correctos de su telescopio. Recomendamos guardar la caja de su telescopio para poder usarla para guardarlo cuando no lo use. Desembale cuidadosamente la caja, algunas piezas son pequeñas. Use la lista de piezas siguiente para comprobar que dispone de todas las piezas y accesorios.

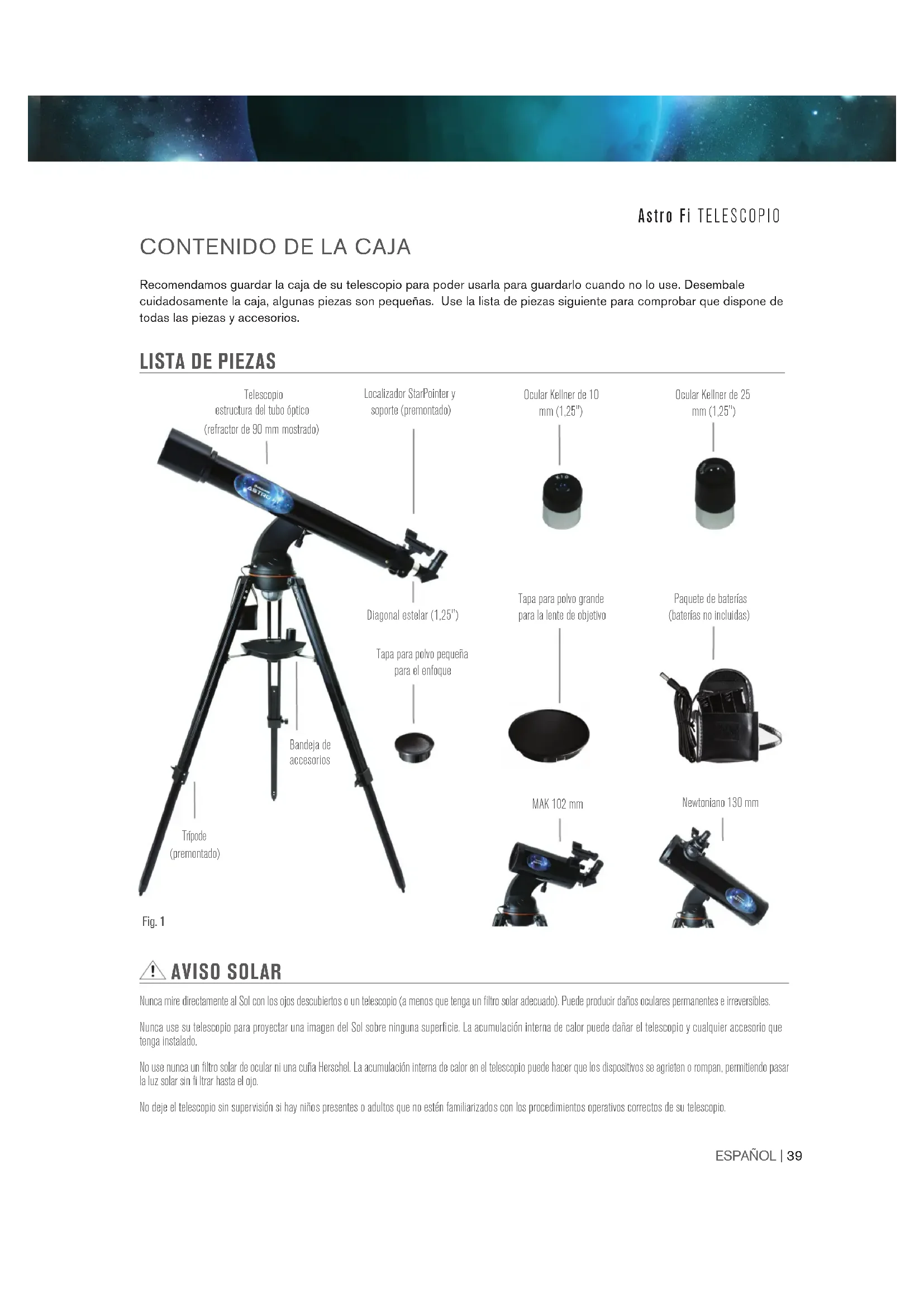

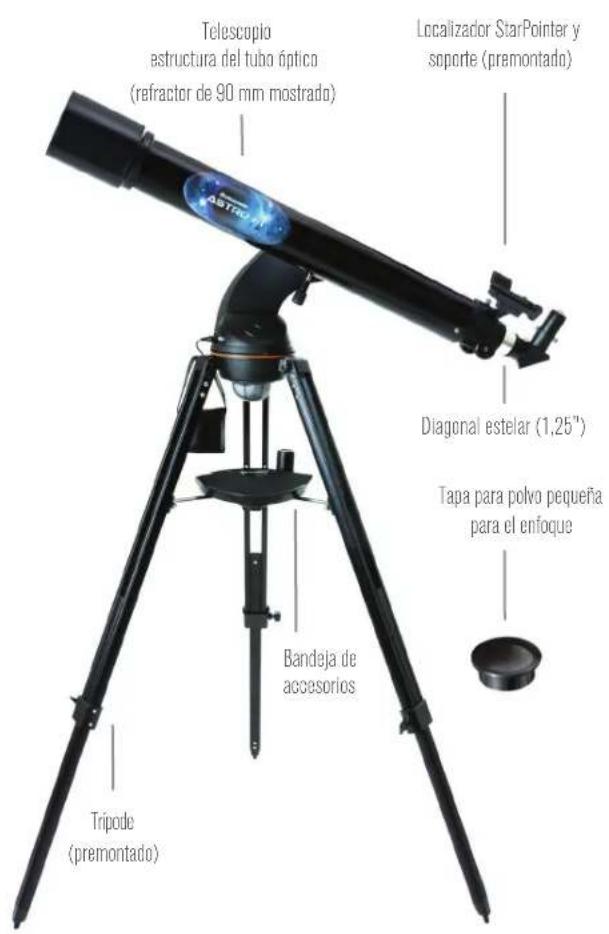

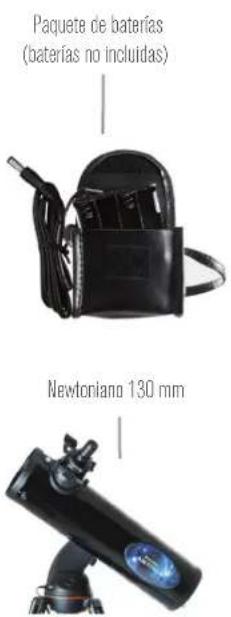

Telescopio estructura del tubo óptico (refractor de 90 mm mostrado) Diagonal estelar (1,25") Paquete de baterías (baterías no incluidas) Fig. 1 Bandeja de accesorios Trípode (premontado) Tapa para polvo pequeña para el enfoque Tapa para polvo grande para la lente de objetivo Ocular Kellner de 10 mm (1,25") Ocular Kellner de 25 mm (1,25")40 | ESPAÑOL Astro Fi TELESCOPIO REQUISITOS PREVIOS Su telescopio Astro Fi precisa de una de las siguientes fuentes de alimentación:

• Fuente CC de 12 voltios con como mínimo 1 amperio de corriente

• Celestron PowerTank (comercializado por separado) También necesitará un teléfono o tableta para usar el telescopio. Los dispositivos compatibles incluyen iPhone o iPad de Apple con iOS 6 o posterior, y teléfonos o tabletas Samsung con Android 4.0. Visite celestron.com para ver una lista completa de compatibilidad. Antes de comenzar deberá instalar la app gratuita Celestron SkyPortal en su dispositivo. Descargue la app desde App Store o Google Play.

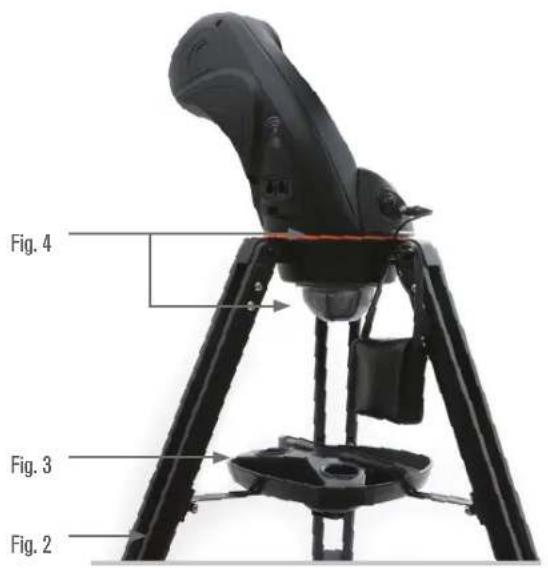

MONTAJE DEL TELESCOPIO

No necesitará herramientas para montar el telescopio Astro Fi. Retire todos los elementos del embalaje y a continuación:

1. Abra el trípode hasta que el soporte central quede totalmente extendido (Figura 2).

2. Pase el perno central por la bandeja de accesorios (Figura 3).

3. Ponga la estructura del brazo en horquilla sobre el trípode y asegúrela con el mando bajo la parte superior del

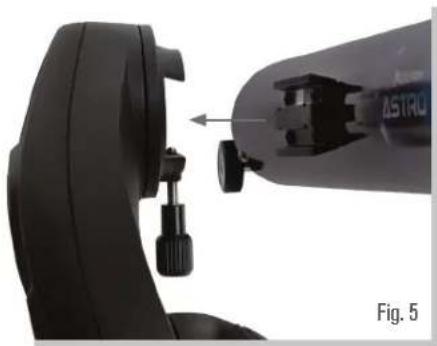

trípode (Figura 4). 4. Fije el tubo óptico del telescopio colocando la fi jación en el soporte de fi jación del brazo de horquilla. Asegúrese de que la parte inferior de la fi jación quede a nivel con el soporte. Apriete con fi rmeza el perno manual. (Figura 5).

5. Ajuste el trípode a una altura cómoda y nivélelo, usando los mandos de bloqueo para asegurar cada una de las

6. Instale ocho baterías AA (no incluidas) en el paquete de baterías, teniendo en cuenta la correcta posición de + y -.

Deje el paquete de baterías en la bandeja de accesorios. NOTA: La bandeja de accesorios tiene un soporte especial adecuado para el teléfono o una tableta pequeña. Fig. 5 Fig. 2 Fig. 3 Fig. 4ESPAÑOL | 41 Astro Fi TELESCOPIO

OCULARES Y DIAGONAL ESTELAR

Todos los modelos de Astro Fi incluyen dos oculares, uno de baja potencia de 25 mm y uno de alta potencia de 10 mm. El ocular que seleccione determinará el aumento y campo de visión. Siempre que instale el telescopio, comience por el ocular de 25 mm. Cuando localice el objetivo puede cambiar al ocular de mayor potencia de 10 mm para obtener una vista más detallada. Los Astro Fi 90 refractor y el Maksutov-Cassegrain the 102mm también incluyen una diagonal estelar. La diagonal estelar posiciona el ocular en un ángulo más cómodo, de 90 grados respecto al telescopio, y ofrece una imagen orientada correctamente en vertical, aunque esté invertida en espejo de izquierda a derecha. Retire todas las tapas para el polvo e introduzca la diagonal estelar en el enfoque, y apriete los 2 tornillos manuales plateados. Introduzca el ocular de 25 mm y fíjelo apretando los 2 tornillos manuales de la diagonal estelar. El newtoniano de 130mm no usa una diagonal estelar. Los oculares se introducen directamente en el enfoque del telescopio. Como es un telescopio astronómico, la imagen del newtoniano aparecerá girada verticalmente. Es normal en un telescopio refl ector. LOCALIZADOR STARPOINTER Su telescopio incluye un localizador de punto rojo StarPointer que se utiliza como herramienta de mira al apuntar el telescopio a un objetivo lejano. Para instalar su localizador StarPointer:

1. Localice la pinza fi jadora del tubo del telescopio. En el refractor se encuentra en el enfoque. El el newtoniano y el

Maksutov, la pinza fi jadora está en el tubo del telescopio.

2. Deslice la base del StarPointer en la base de la fi jación del telescopio, cerca del enfoque. Bloquéelo en posición

apretando el tornillo manual plateado. Fig. 6 Fig. 742 | ESPAÑOL Astro Fi TELESCOPIO

5. Cuando el objeto esté centrado en el ocular de 25 mm,

encienda el localizador de punto rojo girando el mando de encendido del lado derecho del localizador en el sentido de las agujas del reloj. Escuchará un chasquido que confi rmará que el localizador se ha encendido. Este mando también controla el brillo del punto rojo. Gire el mando hasta el máximo para hacer que el punto sea lo más brillante posible.

6. Con la cabeza a aproximadamente 30cm del localizador, mire

por la lente redonda del localizador y localice el punto rojo. Probablemente esté cercana, pero no encima, del objeto que observe por el ocular de 25 mm.

7. Sin mover el telescopio, use los dos mandos de ajuste del

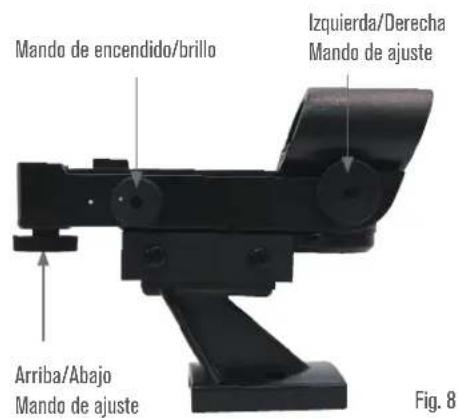

lateral y bajo el localizador StarPointer (Figura 8). Uno controla el movimiento izquierda-derecha del punto. El otro controla el movimiento arriba-abajo del punto. Ajuste ambos hasta que el punto rojo aparezca sobre el mismo objeto que esté observando con el ocular de 25 mm. El localizador StarPointer estará alineado.

ALINEAR EL LOCALIZADOR STARPOINTER

La primera vez que monte el telescopio, deberá alinear el localizador con la óptica principal del telescopio. Este paso puede realizarse sin encender el telescopio. Aunque este paso se puede realizar de noche en el campo, es mucho más sencillo en exteriores a la luz del día. Cuando haya fi nalizado la alineación del localizador, no deberá repetir este paso a menos que se golpee o caiga el localizador.

1. Saque el telescopio de día y localice con la vista desnuda un objeto fácilmente reconocible, como una farola, una

matrícula de coche, o un árbol alto. El objeto debe estar lo más lejos posible, al menos a 400 m. 2. Retire la cubierta para polvo principal de la parte anterior del telescopio tirando de ella. Asegúrese de tener el ocular de 25 mm instalado en el enfoque.

3. No intente mover el telescopio a izquierda y derecha cuando esté apagado. Mueva el trípode montado de forma que

el telescopio apunte en la dirección del objeto elegido en el paso 1.

4. Mire por el telescopio y muévalo hacia arriba y abajo hasta que el objeto elegido quede en el centro del campo de

visión. Si la imagen se ve borrosa, gire suavemente los mandos de enfoque a cada lado del telescopio hasta que quede defi nida. NOTA: La imagen que verá en el ocular se verá invertida como en un espejo. Es normal en un telescopio astronómico.

PREPÁRESE PARA OBSERVAR

Ahora que el telescopio está ensamblado y el StarPointer alineado, conéctelo a su teléfono o tableta. Recomendamos que se familiarice con el telescopio y la app de día, antes de usarlos de noche. PRECAUCIÓN: Recuerde no apuntar nunca el telescopio al Sol de día sin usar un filtro solar adecuado de apertura completa.

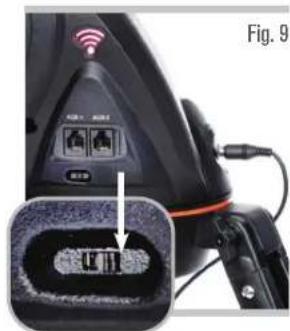

1. Conecte el paquete de baterías al puerto de alimentación en la base del telescopio, (Figura 9). El testigo WiFi rojo

del brazo se iluminará, indicado el estado de encendido y de preparación para WiFi. Asegúrese de que el pequeño interruptor cercano a la toma de alimentación esté en posición DERECHA como se indica en la imagen.

2. Acceda a la confi guración WiFi de su dispositivo y conecte con la red “Celestron-xx”. Espere a que el dispositivo

confi rme que se ha conectado correctamente. Fig. 8 Arriba/Abajo Mando de ajuste Mando de encendido/brillo Izquierda/Derecha Mando de ajuste NOTA: Asegúrese de apagar el localizador StarPointer cuando no lo use para conservar la energía de la batería.ESPAÑOL | 43 Astro Fi TELESCOPIO

ALINEACIÓN DE SU ASTRO FI

Para aprovechar al máximo su Astro Fi motorizado debe alinear primero el telescopio con el fi rmamento usando la aplicación Celestron SkyPortal. Cuando esté alineado, el telescopio localizará automáticamente cualquier objeto celeste que seleccione en pantalla. El telescopio también sigue automáticamente objetos en el fi rmamento a medida que gira la Tierra. Así los objetos se mantienen centrados en el ocular, y resulta fácil compartir observaciones con familia y amigos. 1. Instale el telescopio del mismo modo que lo ha hecho de día. Asegúrese de tener instalado el ocular de 25 mm. Ponga el trípode a una altura cómoda y nivélelo. Conecte el paquete de baterías al puerto de alimentación del telescopio. 2. Conecte con la red WiFi “Celestron-xx”. Abra la aplicación SkyPortal y confi rme la hora y ubicación en pantalla. Se debería actualizar automáticamente en el dispositivo. Si no es el caso puede acceder a la confi guración de la aplicación y actualizarla manualmente. Seleccione el icono del telescopio en su pantalla y pulse "Conectar y alinear". La aplicación le orientará por cada paso. Siga las instrucciones en pantalla. ¡SAQUE A SU ASTRO FI A DAR UNA VUELTA! Ahora que su Astro Fi está alineado, la aplicación SkyPortal le orientará por el universo con su planetario interactivo. Aguante su dispositivo hacia el fi rmamento y podrá identifi car fácilmente estrellas brillantes, constelaciones, planetas y objetos del espacio profundo externos a nuestro sistema solar. SkyPortal orientará el telescopio a cualquiera de estos objetos. Toque el objeto en la pantalla y seleccione "Ir a". También puede seleccionar el icono de búsqueda para introducir el nombre de un objeto, como "Nebulosa de Orión", Júpiter" o "Pléyades". Interruptor WiFi en posición derecha

3. Abra Celestron Sky Portal y seleccione

“Conectar al telescopio". Aparecerán fl echas en pantalla para ARRIBA/ABAJO e IZQUIERDA/ DERECHA. Estos movimientos se denominan altitud y azimut respectivamente.

4. Use las flechas para mover el telescopio. Un

deslizador ajustará la velocidad del motor. Comience apuntando a objetos terrestres lejanos. Localice algo con el StarPointer primero, y mire a continuación al objeto con el ocular de 25 mm. Pase al ocular de 10 mm, y observe cómo se incrementa el aumento y se reduce el campo de visión. Cuando cambie oculares puede tener que volver a ajustar el enfoque ligeramente para obtener la imagen más defi nida posible. Ahora que se ha familiarizado con su telescopio está listo para comenzar a observar el fi rmamento nocturno. Fig. 944 | ESPAÑOL Astro Fi TELESCOPIO Ahora que ha observado con su telescopio, el paso siguiente es capturar una imagen de lo que está viendo. Su telescopio tiene un adaptador de teléfono integrado en la tapa de la lente. Para usar esta característica:

1. Comience sacando la tapa naranja de la apertura para

cámara en la tapa de la lente. Puede hacerlo tirando de la pestaña de goma naranja del interior de la tapa de la lente. La tapa debería salir directamente. La tapa y la pestaña pueden apartarse presionando la pestaña contra el clip de sujeción situado en la parte posterior de la tapa de la lente, al lado del soporte del ocular.

2. Gire la tapa de forma que el exterior de ésta mire hacia arriba.

Levante las correas y deslice el teléfono entre ellas y la tapa de la lente, de forma que la cámara esté orientada mirando por la apertura para la cámara. Las correas deberían ofrecer una tensión sufi ciente para aguantar el dispositivo contra la tapa, y la arandela de silicona negra ofrecerá la fricción sufi ciente para evitar que el teléfono se desplace. RECOMENDACIÓN: Dependiendo del diseño del teléfono, la cámara puede estar en el centro del dispositivo o en una esquina. Puede que desee cambiar el ángulo de las correas para asegurar mejor el teléfono. Dispone de ocho puntos de anclaje distintos para elegir por el borde de la tapa de la lente. Recolóquelos en distintos puntos de anclaje para obtener el mejor resultado posible.

3. Gire la taqpa y asegúrese de que la lente de la cámara

esté centrada en la apertura de la tapa de la lente. Cuanto mejor centrada esté, más fácil será capturar imágenes por el telescopio.

4. Afl oje los tornillos situados en el soporte del ocular, en el

interior de la tapa de la lente. Coloque la sección negra del ocular en el soporte del ocular y apriete los tornillos para asegurar el ocular en posición.

5. Tome la tapa de la lente con el teléfono y el ocular instalados

e introduzca el cañón cromado del ocular en la diagonal en la parte posterior del enfoque del telescopio. Asegúrelo en posición fi jando los tornillos de la diagonal.

6. Active su app de cámara en el teléfono y ajuste el enfoque,

como lo haría con el ocular, usando la imagen que aparezca en la pantalla. NOTA: Asegúrese de apagar el fl ash del teléfono.

7. Cuando aparezca la imagen defi nida, capture la imagen.

Es preferible intentarlo durante el día primero, y cuando todo esté confi gurado correctamente, salir al exterior e intentar fotografi ar la Luna. Cuando haya practicado y se sienta cómodo usando el ocular de 20 mm, intente usar el adaptador de cámara con el ocular de 10 mm para un aumento superior.

FOTOGRAFIAR CON SU TELÉFONOESPAÑOL | 45

Astro Fi TELESCOPIO Controles de cámara Las app de cámara estándar que están preinstaladas en el teléfono ofrecen controles muy rudimentarios y han sido diseñadas para ajustar automáticamente el enfoque y la exposición. No resulta un problema para la fotografía habitual, por ejemplo en paisajes y retratos, pero puede ser un problema para capturar imágenes de un planeta o la Luna, en la que se dispone de un objeto muy brillante contra un fi rmamento muy oscuro. La cámara del teléfono intenta compensar el desequilibrio de iluminación haciendo más claras las zonas oscuras, lo que provoca que las zonas claras tengan una exposición excesiva y se pierda el detalle. Si la confi guración de su app de cámara no le permite seleccionar manualmente el punto de enfoque o tiene la opción de desactivar el autofocus o exposición automática, puede que quiera considerar usar una app de cámara distinta. Puede encontrar muchas apps para iOS y Android que ofrecen un mayor control de la cámara. Muchas son gratuitas. Vibración Para ayudar a eliminar cualquier vibración producida cuando toque la cámara para capturar la imagen, intente usar un retraso del obturador. Algunas apps ofrecen un retraso de 2, 5 o 10 segundos antes de capturar la imagen. De este modo se pueden disipar las vibraciones antes de capturar la imagen. Sujetos de fotografía Con este método debería poder capturar imágenes de objetos terrestres de día e imágenes astronómicas nocturnas de la Luna y planetas brillantes (Venus, Marte, Júpiter y Saturno). Por desgracia, los sensores de la cámara de un teléfono no han sido diseñados para funcionar correctamente con muy poca luz, por lo que no será posible capturar objetos astronómicos tenues como galaxias o nebulosas de este modo. Aumento Cuando observe la Luna o planetas con un telescopio estacionario, observará que el objeto parece moverse por el campo de visión. Este movimiento es causado por la rotación de la Tierra. Si observa por el ocular de 20 mm, un planeta tardará aproximadamente 3,0 minutos para moverse por el campo de visión completo del ocular. Si usa el ocular de 10 mm, solamente tardará 1,5 minutos. El teléfono no usa el campo de visión completo del ocular, solamente usa su centro, haciendo que el movimiento parezca más rápido aún. Cuando centre un objeto astronómico en el campo de visión del teléfono, intente anticiparse al objeto. Pruebe a apuntar el telescopio por delante del planeta de forma que apenas entre en el campo de visión. De este modo se maximizará el tiempo que tarda en recorrer todo el campo de visión, permitiendo disponer de más tiempo para capturar imágenes antes de necesitar volver a apuntar el telescopio. El ocular de 10 mm tendrá un campo de visión más estrecho, y deberá por tanto ajustarse más a menudo. Al principio será más sencillo trabajar con el ocular de 20 mm. Cuando se sienta cómodo con él, pruebe a pasar al ocular de 10 mm.

RECOMENDACIONES Y TRUCOS PARA FOTOGRAFIAR

RECURSOS ADICIONALES Contactar con Celestron Para obtener asistencia con este producto, contacte con nuestro departamento de soporte técnico en el (310) 328-9560, o puede contactar con el soporte de Celestron online accediendo a nuestro sitio web (www.celestron.com) y pulsando en la pestaña "Soporte" en la parte superior de la página. Aquí podrá buscar en una exhaustiva base de datos de preguntas frecuentes o enviar una solicitud de asistencia. Puede enviar correspondencia escrita a: Celestron • 2835 Columbia Street • Torrance, CA 9050346 | ESPAÑOL Astro Fi TELESCOPIO ESPECIFICACIONES SKU # 22201 22202 Diseño óptico Refractor Maksutov-Cassegrain Apertura 90 mm (3,5”) 102 mm (4,0”) Longitud focal 910 mm 1325 mm Apertura focal f/10,1 f/13 Recubrimiento de ópticas Recubrimiento total Recubrimiento total Ocular / Aumento 25 mm Kellner (1,25”) / 36x; 10 mm Kellner (1,25”) / 91x; 25 mm Kellner (1,25”) / 53x; 10 mm Kellner (1,25”) / 132x; Localizador Localizador de punto rojo StarPointer Localizador de punto rojo StarPointer Resolución Rayleigh: 1,54 arcosegundos / Límite Dawes: 1,29 arcosegundos Rayleigh: 1,37 arcosegundos / Límite Dawes: 1,14 arcosegundos Capacidad de captura lumínica 165x del ojo desnudo 212x del ojo desnudo Aumento máximo útil 213x 241x Aumento mínimo útil 13x 15x Magnitud estelar límite 12,3 12,5 Trípode Aluminio de altura ajustable Aluminio de altura ajustable Garantía 2 años 2 años Longitud de tubo óptico 37,2 pulgadas (94,5 cm) 11 pulgadas (27,9 cm) Peso total del kit de telescopio 13,6 libras 13,6 libras SKU # 22203 Diseño óptico Refl ector newtoniano Apertura 130 mm (5,1”) Longitud focal 650 mm Apertura focal f/5 Recubrimiento de ópticas Aluminio con SiO2 Ocular / Aumento 25 mm Kellner (1,25”) / 26x; 10 mm Kellner (1,25”) / 65x; Localizador Localizador de punto rojo StarPointer Resolución Rayleigh: 1,07 arcosegundos / Límite Dawes: 0,89 arcosegundos Capacidad de captura lumínica 345x del ojo desnudo Aumento máximo útil 307x Aumento mínimo útil 19x Magnitud estelar límite 13,1 Trípode Aluminio de altura ajustable Garantía 2 años Longitud de tubo óptico 26 inches (66 cm) Peso total del kit de telescopio 17,0 librasESPAÑOL | 47 Astro Fi TELESCOPIO

Astro Fi TELESCOPIO SOFTWARE COMPLEMENTARIO Su adquisición incluye software para su ordenador. No necesita descargar este software para usar su telescopio, pero puede mejorar su experiencia. REQUISITOS MÍNIMOS DEL SISTEMAWindows:• Windows 7 o superior• Procesador de 500MHz o superior• 128 MB RAM• Espacio en el disco duro de 850 MB• Tarjeta gráfi ca de 32 MB con capacidad de OpenGL• Monitor con resolución de 1024x768 píxeles (recomendado) Mac:

• Binario universal (PPC/compatible con Intel)• OS X 10.4 o superior (10.5 o superior para Elementary)• Procesador G3 450 MHz o superior• 128 MB RAM• Espacio en el disco duro de 850 MB• Tarjeta gráfi ca de 32 MB con capacidad de OpenGL• Monitor con resolución de 1024x768 píxeles (recomendado)Software de astronomía Celestron Starry NightCelestron Starry Night, el principal software de astronomía del mercado, le lleva en una visita guiada del pasado, presente y futuro de nuestro sistema solar. Puede ayudarle a aprender sobre el fi rmamento nocturno y a planifi car su siguiente sesión de observación. Use Starry Night para modelar con exactitud el aspecto del fi rmamento nocturno desde su patio trasero, una ciudad cercana, o cualquier lugar de la Tierra. ¿NECESITA AYUDA? Contacte con el soporte técnico de Celestron celestron.com/pages/technical-supportEl diseño y las especifi caciones del producto están sujetos a cambios sin notifi cación previa. Este producto ha sido diseñado y está pensado para ser usado por personas de 14 años o más de edad.©2025 Celestron. Celestron y su símbolo son marcas comerciales de Celestron, LLC. • Todos los derechos reservados. • Celestron.comEE.UU.: Celestron, 2835 Columbia Street, Torrance, CA 90503 EE.UU.GB: Celestron Global Ltd., Unit 2 Transigo, Gables Way, Thatcham RG19 4JZ, Reino UnidoFabricado en China | 04-25INSTRUCCIONES DE SEGURIDAD• Riesgo de explosión si se sustituye la batería por un tipo incorrecto.• La batería incluida no es recargable. • Use la batería exclusivamente del modo originalmente pretendido para evitar un cortocircuito. Cuando el material conductor se conecte directamente al positivo y negativo de la batería causará un cortocircuito.• No use una batería dañada.• No guarde la batería en un entorno extremadamente frío o cálido. Hacerlo puede reducir la duración de la batería.• Retire las baterías si están agotadas o si el producto no va a usarse durante un tiempo prolongado.• Cuando cambie la batería, consulte el manual de instrucciones y asegúrese de que los lados positivo y negativo estén correctamente orientados.• No ponga las baterías en el fuego.• Deseche la batería según la normativa local.NOTIFICACIÓN FCC: Este dispositivo cumple con el apartado 15 de las normas FCC. Su uso está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias nocivas, y (2) este dispositivo debe admitir cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento indeseado. AVISO SOLAR: No intente nunca observar el Sol con ningún telescopio.

INFORMACIÓN DE RADIO WIFI
