Focus GX550 - Netzteil SEASONIC - Kostenlose Bedienungsanleitung

Marke	Seasonic
Modell	Focus GX550
Produkttyp	PC-Netzteil (intern, ATX)
Nennleistung	550 W
80 PLUS Zertifizierung	Gold (Wirkungsgrad ≥ 87 % bei typischer Last)
Formfaktor	ATX (140 mm Tiefe)
Lüfter	120 mm, dynamisches Fluidlager, halb-passiv (0 dB-Modus bis 30 % Last)
Verkabelung	Modular (vollmodular)
Hauptanschluss Mainboard	20+4-polig
CPU-Anschlüsse	1x 4+4-polig (EPS12V) + 1x 8-polig (optional sekundär)
PCIe-Anschlüsse	2x 6+2-polig
SATA-Anschlüsse	6
Molex-Anschlüsse (Peripherie)	3
Elektrische Schutzschaltungen	OVP, UVP, OPP, SCP, OCP, OTP
Abmessungen (L x B x H)	140 x 150 x 86 mm
Ungefähres Nettogewicht	1,2 kg
Betriebstemperatur	0 °C bis 40 °C (Herabstufung darüber hinaus möglich)
ErP 2013 Konformität	Ja (Standby-Verbrauch < 1 W mit empfohlenem BIOS-Update)
Herstellergarantie	10 Jahre
Packungsinhalt	Netzteil, modulares Kabel-Set, Benutzerhandbuch, Netzkabel, Zubehörbeutel (Schrauben, Kabelbinder)

Häufig gestellte Fragen - Focus GX550 SEASONIC

Wie installiere ich das Seasonic Focus GX550 Netzteil in meinem PC-Gehäuse?

Setzen Sie das Netzteil in den dafür vorgesehenen Platz im Gehäuse ein, Lüfter zur Hauptplatine hin (oder nach unten, wenn das Gehäuse eine eigene Belüftung hat). Befestigen Sie es mit den vier mitgelieferten Schrauben, ohne zu fest anzuziehen. Schließen Sie dann die modularen Kabel an: 20+4-poligen Stecker am Mainboard, CPU-Stecker (4+4-polig und/oder 8-polig) und Peripherie (PCIe, SATA, Molex) je nach Ihren Komponenten.

Welche Kabel verwende ich mit diesem modularen Netzteil?

Verwenden Sie ausschließlich die mit dem Focus GX550 von Seasonic mitgelieferten modularen Kabel. Mischen Sie keine Kabel anderer Modelle oder Marken, da die Pinbelegungen abweichen können und Komponenten beschädigen könnten.

Was tun, wenn das Netzteil nach dem Einbau nicht startet?

Überprüfen Sie, ob der Schalter auf der Rückseite auf I (Ein) steht, das Netzkabel richtig eingesteckt ist und die Steckdose Strom führt. Stellen Sie sicher, dass alle Stecker richtig sitzen (Mainboard, CPU, Peripherie). Wenn das Mainboard defekt ist, startet das Netzteil nicht. Versuchen Sie, den Schalter mehrmals mit einer Verzögerung von 0,5 Sekunden umzulegen, um das Netzteil zurückzusetzen.

Der Lüfter des Netzteils bleibt oft stehen, ist das normal?

Ja, das Focus GX550 verfügt über einen 0 dB-Modus (halb-passiv): Der Lüfter dreht sich nicht, solange die Last unter etwa 30 % der Nennleistung liegt. Dies reduziert die Geräuschentwicklung bei niedriger Last. Bei hoher Nachfrage schaltet sich der Lüfter automatisch ein.

Wie hoch ist die Garantie des Seasonic Focus GX550?

Die Herstellergarantie beträgt 10 Jahre ab Kaufdatum und deckt Herstellungsfehler ab. Sie erlischt, wenn das Netzteil geöffnet wurde (Siegel gebrochen) oder durch äußere Einflüsse beschädigt wurde. Um die Garantie in Anspruch zu nehmen, kontaktieren Sie Ihren Händler oder Seasonic über deren RMA-Seite.

Kann ich Verlängerungskabel mit diesem Netzteil verwenden?

Ja, Sie können hochwertige Verlängerungs- oder Erweiterungskabel verwenden, sofern sie mit dem ATX-Standard kompatibel sind. Achten Sie darauf, die maximale Belastbarkeit jedes Kabels nicht zu überschreiten und dass die Stecker richtig ausgerichtet sind (Codierungen). Verlängerungen können jedoch den Widerstand und den Spannungsabfall erhöhen, daher bevorzugen Sie Kabel mit gutem Querschnitt.

Wie reinige oder warte ich das Netzteil?

Öffnen Sie das Netzteil niemals: Auch im ausgesteckten Zustand bestehen gefährliche Spannungen. Für die Außenreinigung verwenden Sie ein weiches, trockenes Tuch. Saugen Sie das Lüftergitter und die Lüftungsbereiche (Wabenstruktur) mit einem Sauger mit geringer Leistung oder einer Druckluftdose ab, um Staub zu entfernen. Blasen Sie nicht direkt in den Lüfter.

Ist das Focus GX550 mit den ErP-2013-Standby-Normen kompatibel?

Ja, es ist ErP 2013 konform. Für einen reduzierten Standby-Verbrauch (< 1 W) aktualisieren Sie das BIOS Ihres Mainboards auf die neueste Version und aktivieren Sie alle Energiesparoptionen, insbesondere deaktivieren Sie die Option 'audio always-on'. Konsultieren Sie das Handbuch Ihres Mainboards für die Einstellungen.

Was ist der Unterschied zwischen den CPU-Anschlüssen 4+4-polig und 8-polig?

Der 4+4-polige Stecker ist teilbar, um an einen 4-poligen CPU-Sockel (durch Trennen der Gruppe) oder an einen 8-poligen (durch Zusammenstecken beider Gruppen) zu passen. Das zweite 8-polige Kabel ist für Mainboards gedacht, die zwei CPU-Anschlüsse benötigen (z. B. High-End-Sockel). Schließen Sie immer mindestens einen CPU-Stecker an, und einen zweiten, wenn Ihr Mainboard dies erfordert.

Kann ich das Focus GX550 in einem ITX- oder kompakten Gehäuse installieren?

Ja, denn seine Tiefe von 140 mm ist mit den meisten kompakten Gehäusen kompatibel. Überprüfen Sie jedoch den verfügbaren Platz in Ihrem Gehäuse (maximal zulässige Länge für das Netzteil). Die modulare Verkabelung erleichtert die Unterbringung auf engem Raum.

BEDIENUNGSANLEITUNG Focus GX550 SEASONIC

Netzteil
■ Abnehmbare Kabel
■ Handbuch
Kaltgeräte Kabel
Kabeltasche

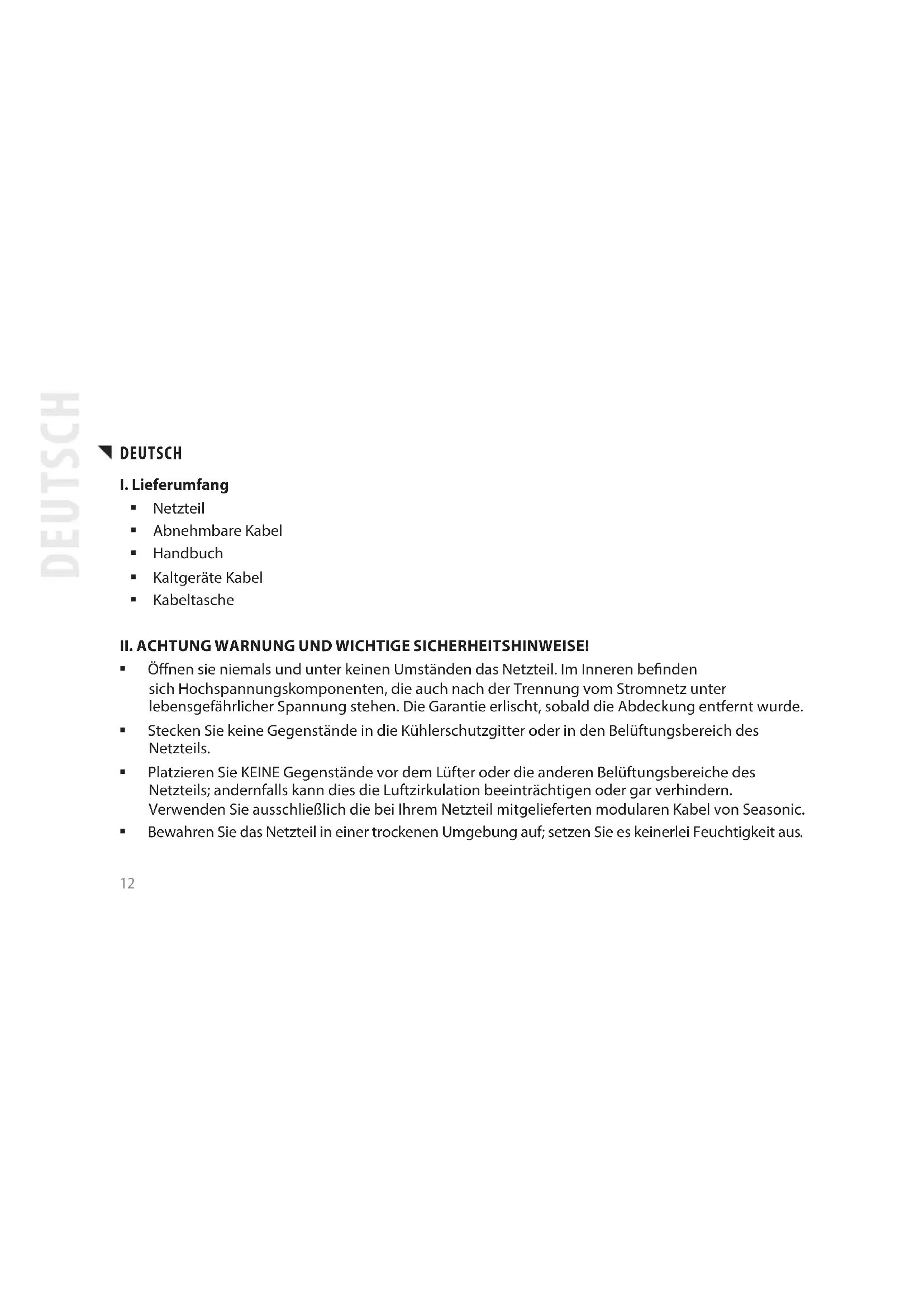

II. ACHTUNG WARNUNG UND WICHTIGE SICHERHEITSHINWEISE!

• Öffnen sie niemals und unter keinen Umständen das Netzteil. Im Inneren befinden sich Hochspannungskomponenten, die auch nach der Trennung vom Stromnetz unter lebensgefährlicher Spannung stehen. Die Garantie erlischt, sobald die Abdeckung entfernt wurde.
  ■ Stecken Sie keine Gegenstände in die Kühlerschutzgitter oder in den Belüftungsbereich des Netzteils.
• Platzieren Sie KEINE Gegenstände vor dem Lüfter oder die anderen Belüftungsbereiche des Netzteils; andernfalls kann dies die Luftzirkulation beeinträchtigen oder gar verhindern. Verwenden Sie ausschließlich die bei Ihrem Netzteil mitgelieferten modularen Kabel von Seasonic.
  ■ Bewahren Sie das Netzteil in einer trockenen Umgebung auf; setzen Sie es keinerlei Feuchtigkeit aus.

Das Netzteil dient dem Einbau in einem Computersystem; es ist nicht zur Nutzung im Freien oder als externes Netzteil geeignet.

III. AUSBAU DES ALTEN NETZTEILS

1. Bitte lesen Sie zuerst Kapitel II Achtung Warnung und wichtige Sicherheitshinweise weiter oben.
2. Überprüfen Sie, dass das System korrekt heruntergefahren ist, schalten Sie den AC-Ein-/Ausschalter des Netzteils auf die „O“-Position (aus). Trennen Sie nun Ihren PC von sämtlichen AC-Netzquellen und entfernen sie das Kaltgerätekabel vom Netzteil.
3. Öffnen Sie das PC-Gehäuse und befolgen Sie gegebenenfalls dazu die Anweisungen der Bedienungsanleitung Ihres PC oder Gehäuse Herstellers.
4. Trennen Sie vorsichtig alle DC-Kabelanschlüsse des Netzteils vom Mainboard und ziehen Sie sämtliche Peripherieanschlüsse.
5. Lösen Sie die Schrauben, die das Netzteil von hinten an der Rückseite des PC-Gehäuses halten.
6. Entfernen Sie das Netzteil vorsichtig aus dem PC-System.

IV. INSTALLATION DES NETZTEILS

1. Platzieren Sie das Seasonic-Netzteil an dem dafür vorgesehenen Platz des Gehäuses; befestigen Sie das Netzteil mit vier im Zubehörbeutel enthaltenen Schrauben an der Rückseite des Gehäuses. Drehen Sie die Schrauben nicht zu fest.

a. Für Netzteile mit einem eingebauten Lüfter, die Seite des Netzteils mit dem Lüftergitter sollte in Richtung Mainboard zeigen. (Abhängig vom Gehäusetyp kann das bedeuten das dieser dann nach oben oder nach unten zeigt.)
b. Bei lüfterlosen Netzteilen empfiehlt Seasonic das Netzteil so einzubauen das die Lüftungsabdeckung nach oben zeigt. Es gibt jedoch zusätzliche Montage-Schraubenbohrungen an der Rückseite der Stromversorgung, vorgesehen um falls erforderlich auch eine umgekehrte Montage zu ermöglichen.

a. Schließen Sie den Anschluss NICHT mit Gewalt an; die Anschlüsse sind codiert, können also nur in einer Richtung eingesteckt werden. Stellen Sie sicher, dass der Stecker fest sitzt.
b. Verbinden Sie das Netzteilende des 20-/24-poligen Kabels mit dem entsprechenden Anschluss am Netzteil.
c. Verbinden Sie das Mainboard Ende des 24/20-Pin Kabels mit dem Mainboard. Je nach Mainboard, müssen Sie denn teilbaren 24/20-Pin-Anschluss entsprechend anpassen.
d. Schließen Sie gegebenenfalls den 4-poligen + 12 V-Stecker und/oder den + 12 V-EPS-Stecker an.

e. Falls Ihr System Dual-EPS-Anschlüsse (+ 12 V) benötigt, verbinden Sie bitte das 12-polige Ende des zweiten 8-poligen CPU-Anschlusses mit dem entsprechenden 12-poligen Anschluss des Netzteils an. Verbinden Sie dann das Mainboard-Ende des 8-poligen Anschlusses mit dem Mainboard.

1. Anschluss von Peripheriekomponenten:

a. Verbinden Sie das Netzteilende des Peripherieanschlusskabels mit der entsprechenden Buchse des Netzteils.
b. Schließen Sie den Anschluss NICHT mit Gewalt an; die Anschlüsse sind codiert, können also nur in einer Richtung eingesteckt werden. Stellen Sie gegebenenfalls sicher, dass die Steckerverriegelung fest sitzt.
c. Überprüfen Sie das die Anschlüsse fest und sicher sitzen.

1. Verschließen Sie das Computergehäuse wieder vollständig und befolgen sie die Gehäuse Hersteller Anleitung.
2. Schließen Sie das im Karton mitgelieferte AC-Netzkabel an; schalten Sie den AC-Ein-/Ausschalter an der Rückseite des Netzteils auf die „I“-Position (ein).
3. Nun können Sie Ihren Computer starten. Powered by Seasonic.

V. Problemlösung

Falls das Netzteil nicht richtig funktioniert, prüfen Sie bitte die nachstehende Checkliste.

1. Prüfen Sie, ob das AC-Netzkabel korrekt an einer AC-Steckdose und dem Netzteil angeschlossen ist.
2. Prüfen Sie, ob die AC-Steckdose eingeschaltet ist bzw. Strom liefert.
3. Prüfen Sie, ob der AC-Ein-/Ausschalter auf der Rückseite des Netzteils in der „l“-Position (ein) ist.
4. Prüfen und sichern Sie sämtliche Mainboard- und Peripheriegeräteanschlüsse.
5. Der AC-Ein-/Ausschalter an der Rückseite des Netzteils kann mehrmals mit einer Pause von jeweils 0.5 Sekunden zwischen „I“ und „O“ umgeschaltet werden; dadurch stellen Sie sicher, dass das Netzteil neu gestartet wird.
6. Falls weiterhin Probleme auftreten und das Netzteil nicht richtig funktioniert, erhalten Sie unter www.seasonic.com weitere technische Anweisungen und Hilfen.

Hinweise

Das Netzteil basiert auf einer „Pull“-Technologie, bei der nur der Strom geliefert wird, der durch das Mainboard und die Komponenten bezogen wird.
■ Bei einer Fehlfunktion des Mainboards schaltet sich das Netzteil nicht ein.
- Bei einer Fehlfunktion der Peripheriekomponenten liefert das Netzteil der betreffenden Komponenten keinen Strom.

Das Netzteil entspricht den neuesten Anforderungen ErP 2013. Für eine korrekte Systemfunktion aktualisieren Sie bitte Ihre Mainboard-BIOS auf die neueste Version und Konfiguration des BIOS gemäß ErP 2013 Anforderungen - aktivieren alle Energiesparfunktionen für Standby- und Normalbetrieb, und deaktivieren Sie die Audio-always-on Funktion. Bitte konsultieren Sie Ihren Motherboard-Hersteller für weitere Unterstützung.

VI. Garantie

Die Seasonic Herstellergarantie erstreckt sich auf Material- und Verarbeitungsfehler aller Netzteile vom Zeitpunkt des Rechnungsdatums. Während der Garantiedauer behält sich Sea Sonic das Recht vor, zwischen der Reparatur und dem Ersatz durch Geräte identischer oder vergleichbarer Leistung zu entscheiden; vorausgesetzt:

Das Produkt wurde an die Verkaufsstelle zurückgebracht, das Porto im Voraus bezahlt.
Das Produkt wurde nicht hinsichtlich seines eigentlichen Zwecks missbraucht.
Das Produkt wurde nicht infolge von Ereignissen höherer Gewalt (z. B. Blitzschlag, Überschwemmung oder Brand) beschädigt.
■ Die Produktabdeckung wurde niemals entfernt, der Garantieaufkleber ist unbeschädigt.

Weitere Einzelheiten entnehmen Sie bitte unserer Webseite: www.seasonic.com/rma

Hinweise

■ Die Garantiebedingungen können je nach Region variieren.

VII. Haftungsausschluss

Wir haben alle Mühen im Hinblick auf die Genauigkeit dieser Informationen unternommen. Sea Sonic haftet nicht – weder explizit noch implizit – für jegliche Schäden an Ihren Komponenten, die infolge von Fehlern oder Auslassungen bei den Schritten zur Entfernung oder Installation des Netzteils oder aufgrund von Fehlern oder Defekten am Produkt entstanden sind.

Sea Sonic haftet nicht – weder explizit noch implizit – für die Nutzung dieses Produktes und Schäden, die aufgrund der Nutzung dieses Produktes bei anderen Geräten in einem Computer infolge eines Produktfehlers entstanden sind.

Weitere Einzelheiten entnehmen Sie bitte unserer Webseite: www.seasonic.com.
