Marca	Seasonic
Modelo	Focus GX550
Tipo de produto	Fonte de alimentação para PC (interna, ATX)
Potência nominal	550 W
Certificação 80 PLUS	Gold (eficiência ≥ 87 % em carga típica)
Fator de forma	ATX (140 mm de profundidade)
Ventilador	120 mm, rolamento de fluido dinâmico, semi-passivo (modo 0 dB até 30 % de carga)
Cabeamento	Modular (totalmente modular)
Conector principal da placa-mãe	20+4 pinos
Conectores CPU	1 x 4+4 pinos (EPS12V) + 1 x 8 pinos (secundário opcional)
Conectores PCIe	2 x 6+2 pinos
Conectores SATA	6
Conectores Molex (periféricos)	3
Proteções elétricas	OVP, UVP, OPP, SCP, OCP, OTP
Dimensões (L x P x A)	140 x 150 x 86 mm
Peso líquido aproximado	1,2 kg
Temperatura de operação	0 °C a 40 °C (possível redução de potência acima)
Conformidade ErP 2013	Sim (consumo em espera < 1 W com atualização de BIOS recomendada)
Garantia do fabricante	10 anos
Conteúdo da embalagem	Fonte de alimentação, conjunto de cabos modulares, manual do usuário, cabo de alimentação, saco de acessórios (parafusos, abraçadeiras)

Perguntas frequentes - Focus GX550 SEASONIC

Como instalar a fonte Seasonic Focus GX550 no meu gabinete de PC?

Coloque a fonte no compartimento previsto do gabinete, com o ventilador voltado para a placa-mãe (ou para baixo se o gabinete tiver ventilação dedicada). Fixe-a com os quatro parafusos fornecidos sem apertar demais. Em seguida, conecte os cabos modulares: conector 20+4 pinos na placa-mãe, conectores CPU (4+4 pinos e/ou 8 pinos) e periféricos (PCIe, SATA, Molex) de acordo com seus componentes.

Quais cabos usar com esta fonte modular?

Use apenas os cabos modulares fornecidos pela Seasonic com o Focus GX550. Não misture cabos de outros modelos ou marcas, pois as atribuições dos pinos podem diferir e danificar os componentes.

O que fazer se a fonte não ligar após a instalação?

Verifique se o interruptor na parte traseira está em I (ligado), se o cabo de alimentação está corretamente conectado e se a tomada está energizada. Certifique-se de que todos os conectores estão bem encaixados (placa-mãe, CPU, periféricos). Se a placa-mãe estiver com defeito, a fonte não ligará. Tente alternar o interruptor várias vezes com um intervalo de 0,5 segundo para reiniciar a fonte.

O ventilador da fonte fica parado com frequência, é normal?

Sim, o Focus GX550 possui um modo 0 dB (semi-passivo): o ventilador não gira enquanto a carga for inferior a cerca de 30 % da potência nominal. Isso reduz o ruído em carga baixa. Em alta demanda, o ventilador é ativado automaticamente.

Qual é a garantia do Seasonic Focus GX550?

A garantia do fabricante é de 10 anos a partir da data de compra, cobrindo defeitos de fabricação. Ela é anulada se a fonte for aberta (selos violados) ou danificada por causa externa. Para acionar a garantia, entre em contato com seu revendedor ou com a Seasonic pelo site RMA.

Posso usar extensões de cabos com esta fonte?

Sim, você pode usar extensões ou adaptadores de qualidade, desde que sejam compatíveis com o padrão ATX. Certifique-se de não exceder a capacidade máxima de cada cabo e de que os conectores estejam bem alinhados (chaves de polarização). As extensões podem aumentar a resistência e a queda de tensão, portanto, prefira cabos de boa bitola.

Como limpar ou fazer manutenção na fonte?

Nunca abra a fonte: tensões perigosas permanecem mesmo desconectada. Para limpeza externa, use um pano macio e seco. Aspire a grade do ventilador e as áreas de ventilação (favo de mel) com um aspirador de baixa potência ou ar comprimido para remover a poeira. Não sopre diretamente no ventilador.

O Focus GX550 é compatível com as normas de espera ErP 2013?

Sim, é compatível com ErP 2013. Para consumo reduzido em espera (< 1 W), atualize o BIOS da sua placa-mãe para a versão mais recente e ative todas as opções de economia de energia, especialmente desativando a opção 'audio always-on'. Consulte o manual da sua placa-mãe para as configurações.

Qual a diferença entre os conectores CPU 4+4 pinos e 8 pinos?

O conector 4+4 pinos é divisível para se adequar a um socket CPU de 4 pinos (separando o grupo) ou de 8 pinos (unindo os dois grupos). O segundo cabo de 8 pinos é destinado a placas-mãe que exigem dois conectores CPU (ex: sockets de alto desempenho). Conecte sempre pelo menos um conector CPU, e um segundo se sua placa-mãe exigir.

Posso instalar o Focus GX550 em um gabinete ITX ou compacto?

Sim, pois sua profundidade de 140 mm é compatível com a maioria dos gabinetes compactos. Verifique, no entanto, o espaço disponível no seu gabinete (comprimento máximo permitido para a fonte). O cabeamento modular facilita a organização em espaços pequenos.

MANUAL DE UTILIZADOR Focus GX550 SEASONIC

FONTE DE ALIMENTAÇÃO MANUAL DO USUÁRIO

電源供應器使用手冊

电源供应器使用手册

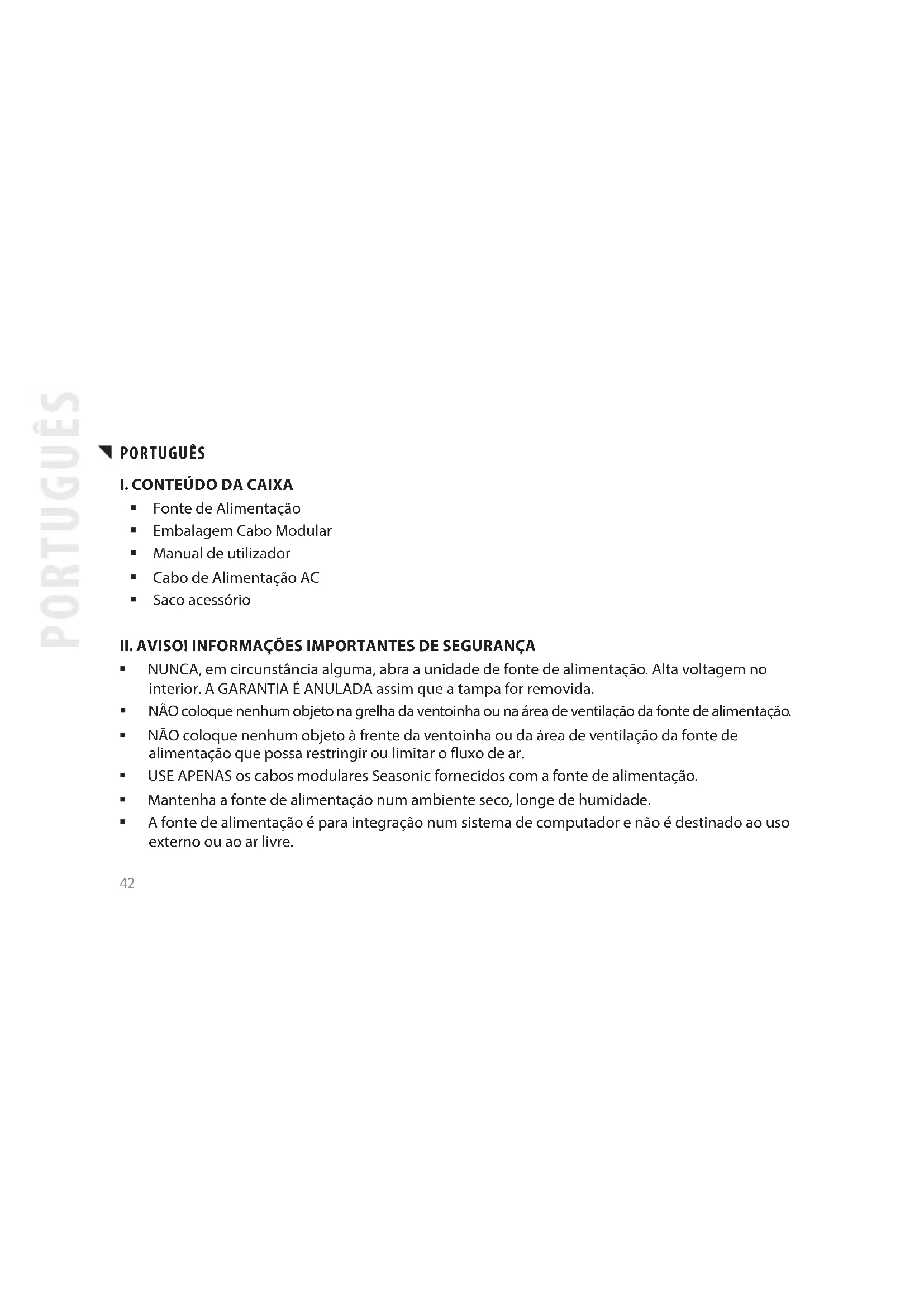

■ Fonte de Alimentação
■ Embalagem Cabo Modular
■ Manual de utilizador
■ Cabo de Alimentação AC
■ Saco acessório

II. AVISO! INFORMAÇÕES IMPORTANTES DE SEGURANÇA

NUNCA, em circunstância alguma, abra a unidade de fonte de alimentação. Alta voltagem no interior. A GARANTIA É ANULADA assim que a tampa for removida.
NÃO coloque nenhum objeto na grelha da ventoinha ou na área de ventilação da fonte de alimentação.
- NÃO coloque nenhum objeto à frente da ventoinha ou da área de ventilação da fonte de alimentação que possa restringir ou limitar o fluxo de ar.
■ USE APENAS os cabos modulares Seasonic fornecidos com a fonte de alimentação.
■ Mantenha a fonte de alimentação num ambiente seco, longe de humidade.
A fonte de alimentação é para integração num sistema de computador e não é destinado ao uso externo ou ao ar livre.

III. REMOÇÃO DA FONTE DE ALIMENTAÇÃO

1. Por favor, leia primeiro o Capítulo II. Aviso! Informações Importantes de Segurança anterior.
2. Certifique-se de que o sistema está totalmente desligado; ajuste o interruptor de alimentação AC da fonte de alimentação para a posição "O" (OFF) e desligue o cabo de alimentação da tomada AC.
3. Abra a caixa do computador (por favor consulte o manual de utilizador do fabricante).
4. Desligue cuidadosamente todos os conectores de alimentação da motherboard e dos periféricos.
5. Desaperte os parafusos de fixação que prendem a fonte de alimentação ao painel traseiro da caixa.
6. Retire cuidadosamente a fonte de alimentação da caixa.

IV. INSTALAÇÃO DA FONTE DE ALIMENTAÇÃO

1. Coloque a fonte de alimentação Seasonic no espaço fornecido dentro da caixa e use os quatro parafusos de montagem incluídos no saco acessório, para fixar a fonte de alimentação ao painel traseiro da caixa. Não aperte os parafusos em demasia.

a. Para fontes de alimentação com ventoinhas incluídas, o lado de cobertura da ventoinha deve estar voltado para a motherboard. (Dependendo da caixa do computador, isto pode variar para cima ou para baixo.)

b. Para fontes de alimentação sem ventoinhas, a Sea Sonic recomenda montar as mesmas na caixa do computador com a grelha de ventilação voltada para CIMA. Contudo, há buracos de parafuso extra fornecidos na parte traseira da fonte de alimentação para permitir a instalação inversa, caso seja necessário.

1. Ligação à motherboard:

a. NÃO force o encaixe dos conectores; os conectores são desenhados para apenas encaixarem de uma única maneira. Certifique-se de que os conectores encaixam no lugar de forma segura.

b. Ligue a ponta do conector conversível de 24/20-Pinos da fonte de alimentação ao recetor apropriado na unidade da fonte de alimentação.

c. Ligue a ponta do conector conversível de 24/20-Pinos da motherboard à motherboard. Dependendo da motherboard, pode precisar de encaixar ou desencaixar o módulo de 4-Pinos do conector de 24/20-Pinos.

d. Ligue o conector de 4-Pinos de +12V e o conector EPS +12 V, se aplicável.

e. Se o seu sistema necessitar de dois conectores EPS + 12 V, por favor ligue a ponta de 8-Pinos do segundo conector do CPU de 8-Pinos no recetor apropriado de 8-Pinos na fonte de alimentação. Em seguida, ligue a extremidade da motherboard deste conector de 8-Pinos à motherboard.

1. Ligação de componentes periféricos:

a. Ligue uma extremidade do cabo periférico à fonte de alimentação e a outra extremidade no componente periférico.

b. NÃO use força excessiva para ligar os conectores; os conectores são desenhados para apenas encaixarem de uma única maneira.
c. Certifique-se de que os conectores encaixam de forma firme e segura.

1. Feche a caixa do computador de acordo com as instruções do fabricante.

2. Ligue o cabo de alimentação AC fornecido na caixa e ajuste o interruptor AC On/Off no painel traseiro da fonte de alimentação para a posição "I" (On).

3. Está agora pronto para iniciar o seu computador alimentado pela Seasonic.

V. Resolução de Problemas

Se a fonte de alimentação não funcionar corretamente, por favor, verifique a lista abaixo.

1. Certifique-se de que o cabo de alimentação AC está devidamente ligado à tomada AC e à fonte de alimentação.
2. Certifique-se de que a tomada AC está ligada.
3. Certifique-se de que o interruptor AC On/Off no painel traseiro da fonte de alimentação está na posição "l" (On).
4. Verifique e fixe todos os conectores da motherboard e periféricos.

5. O interruptor AC on/off nas traseiras da fonte de alimentação pode ser alternado entre "I" e "O" algumas vezes com uma diferença de 0,5 segundos para garantir que a fonte de alimentação é reiniciada.

6. Se continuar a verificar dificuldades em funcionar corretamente com a fonte de alimentação, por favor visite www.seasonic.com para obter mais instruções de suporte técnico.

Notas

A operação da fonte de alimentação é uma tecnologia "pull", o que significa que o aparelho apenas fornece a energia exigida pela motherboard e os componentes do sistema.
Se houver uma avaria na motherboard, a fonte de alimentação não irá ligar.
- Se houver um mau funcionamento dos componentes periféricos, a fonte de alimentação não irá fornecer energia a esse determinado componente.
- Esta fonte de alimentação está em conformidade com os novos requerimentos ErP 2013. Para uma função adequada do sistema, atualize a BIOS da motherboard para a versão mais recente e configure a BIOS de acordo com os requerimentos ErP 2013 – habilitar todas as funções de poupança de energia para operações normais e de espera e desabilitar o áudio sempre ligado. Por favor, consulte o fabricante da motherboard para obter mais ajuda.

VI. Garantia

A garantia Seasonic abrange todas as fontes de alimentação a partir da sua data de compra, contra defeitos de materiais ou mão de obra. Durante o período de garantia, a Seasonic mantém a descrição para reparar unidades ou substituir componentes defeituosos com peças de desempenho semelhante ou igual, desde que:

• O produto seja devolvido ao ponto de compra, com portes pagos.
• O produto foi corretamente utilizado de acordo com os fins pretendidos pelo fabricante.
• O produto não foi danificado devido a ações da natureza, tais como relâmpagos, cheias ou incêndios.
  A cobertura do produto nunca foi retirada e o selo de garantia nunca foi quebrado.

Para detalhes adicionais, por favor visite www.seasonic.com/rma

Notas

- Os termos de garantia podem variar entre diferentes regiões geográficas.

VII. Aviso Legal

Foram feitos todos os esforços para garantir a precisão de todas as informações aqui fornecidas. A Sea Sonic não assume qualquer responsabilidade, expressa ou implícita, por qualquer dano(s) que ocorra aos componentes do seu sistema ou outros dispositivos, como resultado de qualquer erro ou omissão durante a instalação da fonte de alimentação ou de remoção, ou devido a qualquer defeito ou falha do próprio produto.

Por favor visite a nossa página www.seasonic.com para mais detalhes.
