Focus GX550 - Fuente de alimentación (PC) SEASONIC - Manual de uso y guía de instrucciones gratis

Marca	Seasonic
Modelo	Focus GX550
Tipo de producto	Fuente de alimentación para PC (interna, ATX)
Potencia nominal	550 W
Certificación 80 PLUS	Gold (eficiencia ≥ 87 % en carga típica)
Factor de forma	ATX (140 mm de profundidad)
Ventilador	120 mm, rodamiento de fluido dinámico, semipasivo (modo 0 dB hasta el 30 % de carga)
Cableado	Modular (completamente modular)
Conector principal placa base	20+4 pines
Conectores CPU	1 x 4+4 pines (EPS12V) + 1 x 8 pines (secundario opcional)
Conectores PCIe	2 x 6+2 pines
Conectores SATA	6
Conectores Molex (periféricos)	3
Protecciones eléctricas	OVP, UVP, OPP, SCP, OCP, OTP
Dimensiones (L x An x Al)	140 x 150 x 86 mm
Peso neto aproximado	1.2 kg
Temperatura de funcionamiento	0 °C a 40 °C (posible reducción de rendimiento por encima)
Cumplimiento ErP 2013	Sí (consumo en reposo < 1 W con actualización de BIOS recomendada)
Garantía del fabricante	10 años
Contenido del embalaje	Fuente de alimentación, juego de cables modulares, manual de usuario, cable de alimentación, bolsa de accesorios (tornillos, bridas)

Preguntas frecuentes - Focus GX550 SEASONIC

¿Cómo instalar la fuente de alimentación Seasonic Focus GX550 en mi caja de PC?

Coloque la fuente en el compartimento previsto de la caja, con el ventilador orientado hacia la placa base (o hacia abajo si la caja tiene ventilación dedicada). Fíjela con los cuatro tornillos incluidos sin apretar demasiado. Luego conecte los cables modulares: conector 20+4 pines en la placa base, conectores CPU (4+4 pines y/o 8 pines) y periféricos (PCIe, SATA, Molex) según sus componentes.

¿Qué cables usar con esta fuente modular?

Use solamente los cables modulares proporcionados por Seasonic con el Focus GX550. No mezcle cables de otros modelos o marcas, ya que las asignaciones de pines pueden diferir y dañar los componentes.

¿Qué hacer si la fuente no enciende después de la instalación?

Verifique que el interruptor trasero esté en I (encendido), que el cable de alimentación esté correctamente conectado y que el tomacorriente tenga corriente. Asegúrese de que todos los conectores estén bien insertados (placa base, CPU, periféricos). Si la placa base está defectuosa, la fuente no arrancará. Intente accionar el interruptor varias veces con un intervalo de 0.5 segundos para reiniciar la fuente.

El ventilador de la fuente a menudo permanece detenido, ¿es normal?

Sí, el Focus GX550 incorpora un modo 0 dB (semipasivo): el ventilador no gira mientras la carga sea inferior a aproximadamente el 30 % de la potencia nominal. Esto reduce el ruido en carga baja. Ante una alta demanda, el ventilador se activa automáticamente.

¿Cuál es la garantía del Seasonic Focus GX550?

La garantía del fabricante es de 10 años a partir de la fecha de compra, cubriendo defectos de fabricación. Se anula si la fuente ha sido abierta (sellos rotos) o dañada por una causa externa. Para hacer uso de la garantía, contacte a su vendedor o a Seasonic a través de su sitio RMA.

¿Puedo usar extensiones de cables con esta fuente?

Sí, puede usar extensiones de calidad, siempre que sean compatibles con el estándar ATX. Asegúrese de no exceder la capacidad máxima de cada cable y de que los conectores estén bien alineados (con protecciones). Las extensiones pueden aumentar la resistencia y la caída de tensión, por lo que prefiera cables de buena sección.

¿Cómo limpiar o mantener la fuente?

No abra nunca la fuente: existen tensiones peligrosas incluso desconectada. Para la limpieza exterior, use un paño suave y seco. Aspire la rejilla del ventilador y las zonas de ventilación (panal) con una aspiradora de baja potencia o aire comprimido para eliminar el polvo. No sople directamente hacia el ventilador.

¿El Focus GX550 es compatible con las normas de reposo ErP 2013?

Sí, es compatible con ErP 2013. Para un consumo reducido en reposo (< 1 W), actualice el BIOS de su placa base a la versión más reciente y active todas las opciones de ahorro de energía, especialmente desactivando la opción 'audio siempre encendido'. Consulte el manual de su placa base para los ajustes.

¿Cuál es la diferencia entre los conectores CPU de 4+4 pines y 8 pines?

El conector de 4+4 pines es divisible para adaptarse a un socket CPU de 4 pines (separando el grupo) o de 8 pines (uniendo los dos grupos). El segundo cable de 8 pines está destinado a placas base que requieren dos conectores CPU (ej. sockets de gama alta). Conecte siempre al menos un conector CPU, y un segundo si su placa base lo requiere.

¿Puedo instalar el Focus GX550 en una caja ITX o compacta?

Sí, porque su profundidad de 140 mm es compatible con la mayoría de cajas compactas. Sin embargo, verifique el espacio disponible en su caja (longitud máxima permitida para la fuente). El cableado modular facilita la organización en espacios reducidos.

MANUAL DE USUARIO Focus GX550 SEASONIC

FUENTE DE ALIMENTACIÓN MANUAL DE USUARIO

ALIMENTATORE MANUALE DELL'UTILIZZATORE

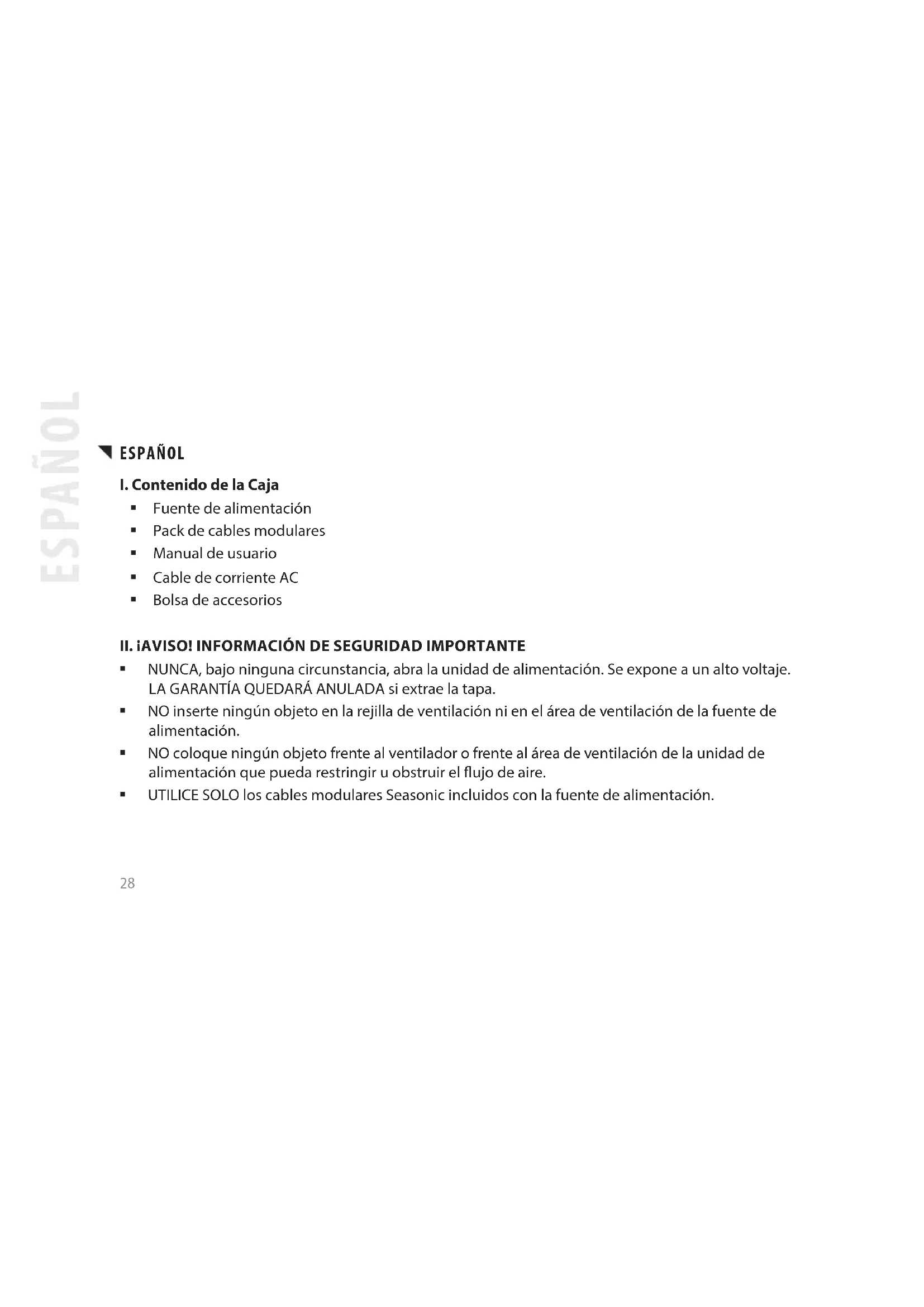

I. Contenido de la Caja

■ Fuente de alimentación
■ Pack de cables modulares
■ Manual de usuario
■ Cable de corriente AC
■ Bolsa de accesorios

II. ¡AVISO! INFORMACIÓN DE SEGURIDAD IMPORTANTE

■ NUNCA, bajo ninguna circunstancia, abra la unidad de alimentación. Se expone a un alto voltaje. LA GARANTÍA QUEDARÁ ANULADA si extrae la tapa.
- NO inserte ningún objeto en la rejilla de ventilación ni en el área de ventilación de la fuente de alimentación.
- NO coloque ningún objeto frente al ventilador o frente al área de ventilación de la unidad de alimentación que pueda restringir u obstruir el flujo de aire.
- UTILICE SOLO los cables modulares Seasonic incluidos con la fuente de alimentación.

■ Mantenga la fuente de alimentación en un ambiente seco y alejado de humedades.
- Esta unidad de alimentación ha sido diseñada para ser integrada en un equipo informático, y no es apta para uso externo o al aire libre.

III. EXTRACCIÓN DE LA FUENTE DE ALIMENTACIÓN

1. Por favor, lea primero el Capítulo II: ¡Aviso! Información de Seguridad Importante.
2. Asegúrese de que su sistema está apagado por completo. Coloque el interruptor de corriente de la fuente de alimentación en posición "O" (OFF) y desconecte el cable de corriente de la salida AC.
3. Abra la caja del equipo (por favor, consulte para ello el manual de usuario del fabricante).
4. Desconecte cuidadosamente todos los conectores de la fuente de alimentación de la placa base y los periféricos.
5. Afloje los tornillos que aseguran la fuente de alimentación al panel trasero de la caja.
6. Extraiga cuidadosamente la fuente de alimentación de la caja del equipo.

IV. INSTALACIÓN DE LA FUENTE DE ALIMENTACIÓN

1. Coloque la fuente de alimentación Seasonic en el espacio destinado a ello dentro de la caja, fijándola al panel trasero de la misma con los cuatro tornillos incluidos en la bolsa de accesorios. No apriete los tornillos más de lo necesario.

a. Si la fuente de alimentación incluye ventilador, la cubierta superior del mismo debe quedar frente a la placa base (Dependiendo del tipo de caja, puede ser hacia arriba o hacia abajo).
b. Si la fuente de alimentación no tiene ventilador, Sea Sonic recomienda montarla en la caja del ordenador con la cubierta de ventilación hacia ARRIBA. De todas formas, la parte trasera de la fuente cuenta con agujeros para atornillarla de forma invertida si es necesario.

1. Conexión a la placa base:

a. NO fuerce los conectores; estos se han diseñado para encajar en una única posición. Asegúrese de que quedan conectados en su sitio y de forma segura.
b. Conecte el terminal de corriente del conector convertible de 24/20 pines al receptor correspondiente en la unidad de alimentación.
c. Conecte el terminal de placa base del conector convertible de 20/24 pines a la placa base. Dependiendo de la placa, puede que necesite poner o quitar el módulo de 4 pines del conector de 20/24 pines.
d. Coloque el conector de 4 pines + 12 V y el conector EPS + 12 V si es necesario.
e. Si su sistema requiere de conectores duales EPS + 12 V, conecte el terminal de 8 pines del segundo

conector CPU de 8 pines en el receptor correspondiente de la fuente de alimentación. Conecte después el extremo correspondiente de este conector de 8 pines a la placa base.

1. Conexión de componentes periféricos:

a. Conecte un extremo del cable del periférico a la fuente de alimentación y otro extremo al componente.
b. NO intente conectar los cables por la fuerza; están diseñados para encajar en una única posición.
c. Asegúrese de que los cables quedan conectados firmemente y de forma segura.

1. Cierre la caja del equipo siguiendo las instrucciones del fabricante.
2. Conecte el cable de corriente AC incluido en la caja y coloque el interruptor de corriente On/Off del panel trasero en la posición "l" (On).
3. Ya puede arrancar su equipo con alimentación Seasonic.

V. SOLUCIÓN DE PROBLEMAS

Si la fuente de alimentación no funciona correctamente, repase la siguiente lista de posibles errores.

1. Asegúrese de que el cable de corriente AC está correctamente conectado a la toma de corriente y a la unidad de alimentación.
2. Asegúrese de que la toma de corriente tiene efectivamente corriente.
3. Compruebe que el interruptor de corriente On/Off del panel trasero de la fuente de alimentación está en la posición "I" (On).
4. Asegure de nuevo todas las conexiones entre la fuente, la placa base y los periféricos.
5. Para reiniciar la fuente de alimentación, alterne el interruptor trasero entre las posiciones "I" y "O" varias veces con un intervalo de medio segundo.
6. Si sigue teniendo problemas con el funcionamiento de la fuente de alimentación, por favor, visite www.seasonic.com para recibir asistencia técnica.

Notas

• El funcionamiento de la fuente de alimentación es de tecnología "pull", lo que quiere decir que la unidad solo ofrece la corriente que solicitan la placa base y los componentes del sistema.
  ■ Si hay una avería en la placa base, la fuente de alimentación no se encenderá.

• Si hay una avería en un periférico, la fuente de alimentación no dará corriente a ese componente en particular.

• Esta fuente de alimentación cumple con los últimos requisitos ErP 2013. Para el correcto funcionamiento de su sistema, actualice la BIOS de su placa base a la última versión, y configúrela de acuerdo a los requisitos ErP 2013, permitiendo todas las funciones de ahorro de energía para los modos de funcionamiento normal y en reposo y deshabilitando el audio siempre encendido. Consulte con el fabricante de su placa base para obtener más información.

VI. Garantía

La garantía de Seasonic cubre todas las fuentes de poder desde el día de compra, cubriendo defectos en los materiales y manufactura. Durante el período de garantía, Sea Sonic se reserva el derecho de reparar las unidades o reemplazar componentes averiados con partes de rendimiento igual o similar, siempre que:

• El producto sea devuelto al punto de venta con los gastos pagados.
• El producto se haya usado correctamente de acuerdo a los propósitos e instrucciones indicadas por el fabricante.
• El producto no se haya dañado por desastres naturales, como incendios, inundaciones o rayos.
  La cubierta del producto no haya sido extraída y la pegatina de garantía no esté rota ni dañada.

Para más detalles, por favor, visite www.seasonic.com/rma

Notas

- Los términos de garantía pueden variar entre distintas regiones geográficas.

VII. Limitación de responsabilidad

Se han realizado todos los esfuerzos posibles para asegurar la exactitud de toda la información ofrecida en este manual. Sea Sonic no asume responsabilidad alguna, expresa o implícita, por cualquier daño ocurrido en componentes u otros dispositivos de su sistema como resultado de algún error u omisión durante la instalación o extracción de la fuente de alimentación, ni por daños ocurridos debido a algún defecto o fallo del propio producto.

Por favor, visite nuestra página web www.seasonic.com para más detalles.
