Marca	Seasonic
Modello	Focus GX550
Tipo di prodotto	Alimentazione per PC (interna, ATX)
Potenza nominale	550 W
Certificazione 80 PLUS	Gold (efficienza ≥ 87% a carico tipico)
Fattore di forma	ATX (140 mm di profondità)
Ventola	120 mm, cuscinetto a fluido dinamico, semi-passivo (modalità 0 dB fino al 30% di carico)
Cablaggio	Modulare (completamente modulare)
Connettore principale scheda madre	20+4 pin
Connettori CPU	1 x 4+4 pin (EPS12V) + 1 x 8 pin (secondario opzionale)
Connettori PCIe	2 x 6+2 pin
Connettori SATA	6
Connettori Molex (periferiche)	3
Protezioni elettriche	OVP, UVP, OPP, SCP, OCP, OTP
Dimensioni (L x l x H)	140 x 150 x 86 mm
Peso netto approssimativo	1,2 kg
Temperatura di funzionamento	Da 0 °C a 40 °C (possibile declassamento oltre)
Conformità ErP 2013	Sì (consumo in standby < 1 W con aggiornamento BIOS raccomandato)
Garanzia del produttore	10 anni
Contenuto della confezione	Alimentatore, set di cavi modulari, manuale utente, cavo di alimentazione, sacchetto di accessori (viti, fascette)

Domande frequenti - Focus GX550 SEASONIC

Come installare l'alimentatore Seasonic Focus GX550 nel mio case PC?

Posizionare l'alimentatore nell'apposito vano del case, con la ventola rivolta verso la scheda madre (o verso il basso se il case ha una ventilazione dedicata). Fissarlo con le quattro viti fornite senza stringere troppo. Collegare poi i cavi modulari: connettore 20+4 pin sulla scheda madre, connettori CPU (4+4 pin e/o 8 pin) e periferiche (PCIe, SATA, Molex) in base ai componenti.

Quali cavi utilizzare con questo alimentatore modulare?

Utilizzare solo i cavi modulari forniti da Seasonic con il Focus GX550. Non mescolare cavi di altri modelli o marche, poiché le assegnazioni dei pin possono differire e danneggiare i componenti.

Cosa fare se l'alimentatore non si accende dopo l'installazione?

Verificare che l'interruttore sul retro sia su I (acceso), che il cavo di alimentazione sia correttamente collegato e che la presa a muro sia alimentata. Assicurarsi che tutti i connettori siano ben inseriti (scheda madre, CPU, periferiche). Se la scheda madre è difettosa, l'alimentatore non si avvierà. Provare a premere l'interruttore più volte con un intervallo di 0,5 secondi per resettare l'alimentatore.

La ventola dell'alimentatore rimane spesso spenta, è normale?

Sì, il Focus GX550 integra una modalità 0 dB (semi-passiva): la ventola non gira finché il carico è inferiore a circa il 30% della potenza nominale. Ciò riduce il rumore a basso carico. In caso di forte richiesta, la ventola si attiva automaticamente.

Qual è la garanzia del Seasonic Focus GX550?

La garanzia del produttore è di 10 anni dalla data di acquisto, coprendo difetti di fabbricazione. È annullata se l'alimentatore è stato aperto (sigilli rotti) o danneggiato da cause esterne. Per usufruire della garanzia, contattare il rivenditore o Seasonic tramite il loro sito RMA.

Posso utilizzare prolunghe per cavi con questo alimentatore?

Sì, è possibile utilizzare prolunghe o estensioni di qualità, purché compatibili con lo standard ATX. Assicurarsi di non superare la capacità massima di ciascun cavo e che i connettori siano ben allineati (polarizzati). Le prolunghe possono comunque aumentare la resistenza e la caduta di tensione, quindi privilegiare cavi di buona sezione.

Come pulire o manutenere l'alimentatore?

Non aprire mai l'alimentatore: tensioni pericolose permangono anche quando scollegato. Per la pulizia esterna, usare un panno morbido e asciutto. Aspirare la griglia della ventola e le zone di ventilazione (a nido d'ape) con un aspirapolvere a bassa potenza o aria compressa per rimuovere la polvere. Non soffiare direttamente nella ventola.

Il Focus GX550 è compatibile con le norme di standby ErP 2013?

Sì, è compatibile ErP 2013. Per un consumo ridotto in standby (< 1 W), aggiornare il BIOS della scheda madre all'ultima versione e attivare tutte le opzioni di risparmio energetico, in particolare disattivando l'opzione 'audio always-on'. Consultare il manuale della scheda madre per le impostazioni.

Qual è la differenza tra i connettori CPU 4+4 pin e 8 pin?

Il connettore 4+4 pin è divisibile per adattarsi a un socket CPU a 4 pin (separando il gruppo) o a 8 pin (unendo i due gruppi). Il secondo cavo a 8 pin è destinato a schede madri che richiedono due connettori CPU (es. socket di fascia alta). Collegare sempre almeno un connettore CPU, e un secondo se la scheda madre lo richiede.

Posso installare il Focus GX550 in un case ITX o compatto?

Sì, poiché la sua profondità di 140 mm è compatibile con la maggior parte dei case compatti. Verificare comunque lo spazio disponibile nel case (lunghezza massima consentita per l'alimentatore). Il cablaggio modulare facilita l'organizzazione negli spazi ridotti.

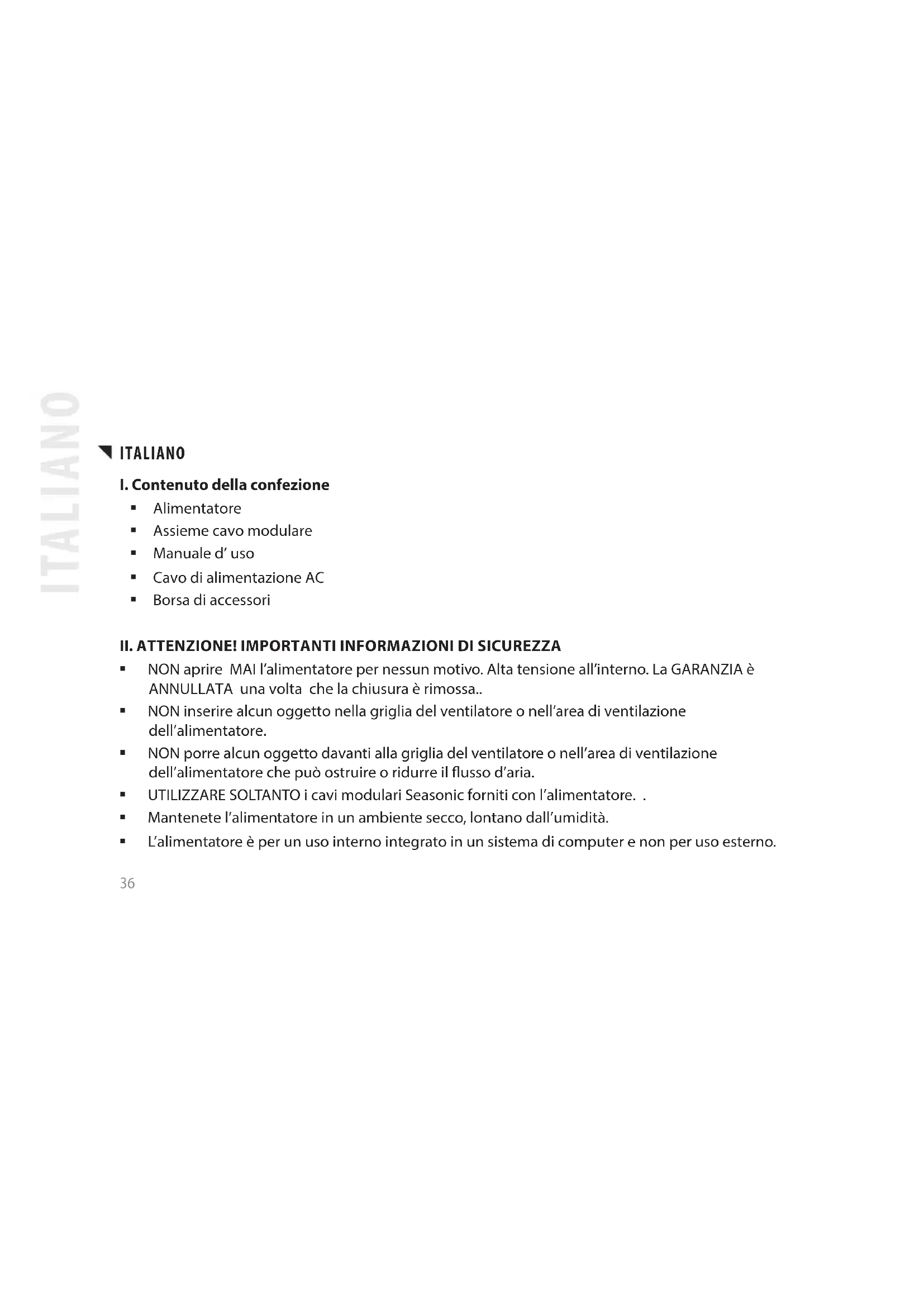

MANUALE UTENTE Focus GX550 SEASONIC

I. Contenuto della confezione

• Alimentatore
  ■ Assieme cavo modulare
  ■ Manuale d'uso
  ■ Cavo di alimentazione AC
  ■ Borsa di accessori

II. ATTENZIONE! IMPORTANTI INFORMAZIONI DI SICUREZZA

NON aprire MAI l'alimentatore per nessun motivo. Alta tensione all'interno. La GARANZIA è ANNULLATA una volta che la chiusura è rimossa..
NON inserire alcun oggetto nella griglia del ventilatore o nell'area di ventilazione dell'alimentatore.
NON porre alcun oggetto davanti alla griglia del ventilatore o nell'area di ventilazione dell'alimentatore che può ostruire o ridurre il flusso d'aria.
- UTILIZZARE SOLTANTO i cavi modulari Seasonic forniti con l'alimentatore.
■ Mantenete l'alimentatore in un ambiente secco, lontano dall'umidità.
L'alimentatore è per un uso interno integrato in un sistema di computer e non per uso esterno.

III. RIMOZIONE DELL'ALIMENTATORE

1. Per favore leggi il Capitolo II. Attenzione! Importanti Informazioni di Sicurezza di seguito:
2. 1. Assicurati che il tuo sistema sia completamente spento; selezionare l'interruttore della potenza AC dell'alimentatore su "O" (OFF) e disconnetti il cavo di alimentazione dalla presa AC.
3. 1. Apri il contenitore del computer (per favore consulta il manuale del costruttore)
4. 1. Disconnetti attentamente tutti i connettori dell'alimentatore dalla scheda madre e dalle periferiche.
5. 1. Svita le viti di montaggio che assicurano l'alimentatore al pannello posteriore del contenitore.
6. 6 .Rimuovi attentamente l'alimentatore dal contenitore.

IV. INSTALLAZIONE DELL'ALIMENTATORE

1. Posiziona l'alimentatore Seasonic nello spazio fornito all'interno del contenitore e usa le quattro viti di montaggio fornite nella borsa degli accessori per assicurarlo al pannello posteriore del contenitore. Non stringere troppo le viti.

a. Per gli alimentatori con il ventilatore incorporato, la copertura superiore lato ventilatore dovrebbe essere di fronte alla scheda madre ( dipende dal tipo di contenitore del computer, questo può significare in alto od in basso riferito alla copertura del ventilatore).

b. Per gli alimentatori senza ventilatore, Seasonic raccomanda di montarli nel contenitore del computer con la copertura della ventilazione affacciata verso l'ALTO. Comunque ,sono previsti degli ulteriori fori per le viti di montaggio nella parte posteriore dell'alimentatore per permettere un montaggio inverso, se necessario.

1. Connessione della scheda madre:

a. NON forzare i connettori in sede; i connettori hanno una chiave quindi possono essere inseriti in un solo modo. Assicurati che i connettori siano fermamente bloccati nel loro posto.
b. Connetti il terminale del connettore convertibile a 24/20 pin dell'alimentatore al corretto ricettore nell' dell'alimentatore.
c. Connetti la parte finale del connettore convertibile a 24/20 pin della scheda madre alla scheda madre.
d. Connetti il connettore + 12V a 4 pin e il connettore EPS + 12v, se necessario.
e. Se il tuo sistema richiede doppi connettori EPS + 12V, collega la parte finale del secondo connettore ad 8 pin CPU nel corretto ricettore a 8 pin dell'alimentatore. Poi connetti la parte finale del connettore a 8 pin della scheda madre alla scheda madre.

1. Connessione delle componenti periferiche:

a. Connetti un estremo del cavo della periferica all'alimentatore e l'altro al componente.
b. NON usare eccessiva forza per collegare i connettori: i connettori hanno una chiave quindi possono essere inseriti in un solo modo

c. Assicurati che i connettori siano strettamente serrati.

1. Chiudi il contenitore del computer secondo il manuale del costruttore
2. Inserisci il cavo AC fornito nella confezione ed aziona l'interruttore AC On/Off nel pannello posteriore dell'alimentatore verso la posizione "I" (On)
3. Ora sei pronto per far partire il tuo computer alimentato da Seasonic

V. Ricerca Guasti

Se l'alimentatore non funziona correttamente, utilizza la seguente lista di controllo.

1. Verifica se il cavo AC è correttamente connesso alla sorgente elettrica AC ed all'alimentatore.
2. Assicurati che la sorgente AC sia ON
3. Verifica che l'interruttore ON/OFF nel pannello posteriore dell'alimentatore sia in posizione ON "I"
4. Verifica ed assicurate la connessione di tutti i connettori della scheda madre e delle periferiche
5. L'interruttore AC nel pannello posteriore dell'alimentatore può essere azionato alternativamente con un ritardo di 0,5 sec tra "l" ed "O" per assicurarsi che l'alimentatore sia azzerato.
6. Se ancora trovi difficoltà nel far funzionare correttamente l'alimentatore, visitate la pagina www.seasonic.com per ulteriori istruzioni di supporto tecnico.

Note

• L'operazione dell'alimentatore è una tecnologia "pull", che significa che l'unità fornisce soltanto la potenza richiesta dalla scheda madre e dai componenti di sistema.
  Se c'è un malfunzionamento della scheda madre, l'alimentatore non si accende.
  Se c'è un malfunzionamento di un componente periferico, l'alimentatore non fornisce potenza a quel particolare componente..
• Questo alimentatore rispetta i nuovi requisiti ErP 2013. Per una corretta operazione delle funzioni di sistema, aggiorna il BIOS della scheda madre e configura il BIOS in accordo ai requisiti ErP 2013 - abilita tutte le funzioni di risparmio di energia per operazioni normali e di stand-by e disabilita l'audio " sempre acceso". Consulta il produttore di scheda madre per ulteriore assistenza.

VI. Garanzia

La garanzia Seasonic copre tutti gli alimentatori contro difetti di materiale e di produzione dalla data di acquisto. Durante il periodo di garanzia, Seasonic si riserva a sua discrezione sia riparare le unità, o sostituire i componenti guasti con parti di simili od eguali prestazioni, a condizione che:

Il prodotto è restituito al punto di acquisto, con spedizione pre-pagata.
Il prodotto è stato utilizzato in accordo agli scopi previsti dal costruttore

Il prodotto non è stato danneggiato a causa di fenomeni naturali come fulmini, inondazioni od incendi.
La copertura del prodotto non è stata mai rimossa e l'adesivo di garanzia non sia stato rotto.

Per dettagli addizionali, visitate la pagina www.seasonic.com/rma

Note

I termini della garanzia possono variare tra le differenti regioni geografiche.

VII. Dichiarazione di non responsabilità

Tutti gli sforzi sono stati fatti per assicurare l'accuratezza di tutte le informazioni fornite di seguito. Seasonic non si assume alcuna responsabilità, espresso od implicita, per qualsiasi danno (i) che può (possono) accadere ai componenti del vostro sistema od ad altri dispositivi come risultato di qualsiasi errore od omissione durante l'installazione o la rimozione dell'alimentatore o dovuti a qualsiasi difetto o guasto del prodotto stesso.

Visita la nostra homepage www.seasonic.com per ulteriori dettagli.
