Modelnummer RR70P

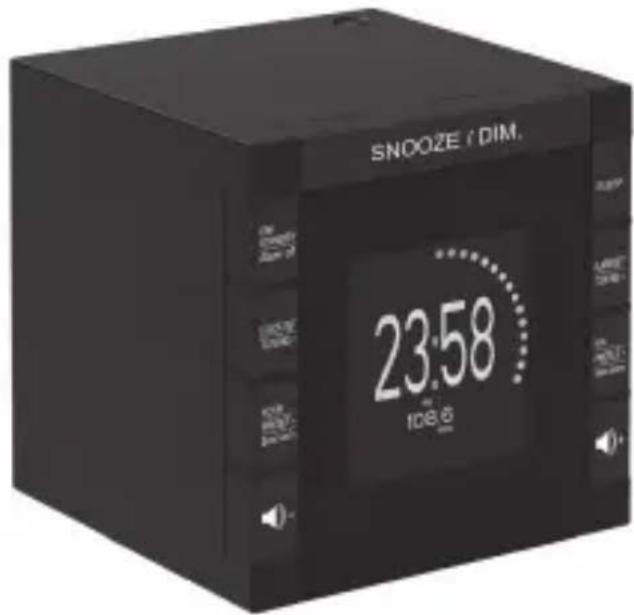

PLL-Uhrenradio mit zwei Weckzeiten

BEDIENUNGSANLEITUNG

Bitte lesen Sie diese Betriebsanleitung vor Gebrauch des Produkttes sorgfältig durch und bewahren Sie sie anschließend zu Nachschlagezwecken auf.

Wichtige Sicherheitshinweise

• Lesen Sie sich diese Anleitung durch.
  Bewahren Sie diese Anleitung auf.
• Beachten Sie alle Warnhinweise.
  Befolgen Sie alle Anweisungen.
• Lassen Sie alle Reparatur- und Wartungsarbeiten von qualifiziertem Fachpersonal durchführten.
  Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten und stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (wie z. B. Vasen) auf das Gerät.
  Geräte mit Schutzklasse I müssen mit einem Schutzleiteranschluss über die Netzsteckdose geerdet werden.
  Der Netzstecker verbindet das Gerät und muss während der Benutzung des Geräts einsatzfähig bleiben.
  Zum Trennen der Einheit vom Stromnetz muss der Stecker komplett aus der Netzsteckdose entfernt werden. Der Netzstecker soll nicht durch Gegenstände verdeckt werden und während der Benutzung des Geräts einfach zu erreichen sein.
• Wenn eine Betriebsanzeige leuchtet, bedeutet dies, dass das Gerät mit einem Stromnetz verbunden ist. Wenn das Licht der Anzeige erlischt, bedeutet dies, dass das Gerät vollständig vom Stromnetz entfernt ist.

INFORMATIONEN ÜBER BATTERIEN (nur zutreffend, wenn Batterien mit enthalten sind)

• Legen Sie die Batterien/Akkus mit korrekt ausgerichteten Polen (+ und -) ein.
• Legen Sie die Batterien/Akkus so ein, dass kein Kurzschluss entsteht.
• Verwenden Sie nicht gleichzeitig gebrauchte und neue Batterien.
• Verwenden Sie keinen Mix aus Alkalibatterien, Standardbatterien (Zink-Kohle) und wiederaufladbaren Batterien/Akkus (Nickel-Cadmium).
• Setzen Sie die Batterie keiner übermögen Wärme wie Sonneneinstrahlung oder Feuer aus.
  Entfernen Sie die Batterien, wenn sie über einen langen Zeitraum hinweg nicht benutzt wurden.
• Falls die in den Batterien enthaltene Flüssigkeit mit Augen oder Haut in Berührung kommt, sollen den sie die betroffene Stelle unverzüglich mit klarem Wasser abwaschen und sich mit einem Arzt in Verbindung setzen.
  Das Produkt bzw. die Fernbedienung enthalt möglicherweise eine Knopfbatterie:

WARNING

Die Batteriearf nicht verschlukt werden. Es besteht Verzungsgefahr. Dieses Produkt enthalt eine Knopfbatterie. Falls die Knopfbatterie verschlukt wird, kann dies innerhalb von nur zwei Stunden zu schweren inneren Verzüttungen und zum Tod führen. Bewahren Sie neue und gebrauchte Batterien außerhalb der Reichweite von Kindern auf. Falls sich das Batteriefach nicht fest verschreiben lassst, sollen den Sie das Produkt nicht mehr benutzen und es für Kinder unerreichbar aufbewahren. Wenn Sie glauben, dass Batterien verschlukt oder in eine Körperöffnung gesteckt wurden, müssen Sie unverzüglich einen Arzt aufsuchen.

ACHTUNG

Falls eine Batterie nicht vorschriftsmäßig ersetzt wurde, besteht Explosionsgefahr.

Ersetzen Sie Batterienen nur durch Batterien den desselben Typs.

Auspacken und Aufbau

Bei ersten Einschalten des Gerätes wird die automatische Update-Funktion nach 3 Minuten einen automatischen Sendersuchlauf starten. Das Display zeigt die Frenzen und die Senderspeichernummern an.

Nachdem dies beendet ist, sind bis zu 20 Sender im Senderspeicher gespeichert.

Allgemeiner Betrieb

1) FM-Radio mit Digital Tuning System (DTS)
2) LCD-display mit Hintergrundbeleuchting und Helligkeitsregelung
3) 12/24-Stunden-Anzeige je nach Einstellung
4) Wahlweise Radio oder Signalton als Wecksignal
5) Wecksignal mit steigender Lautstärke (von der niedrigsten bis zur hochsten Stufe)
6) Senderspeicher fur 20 Sender
7) Automatische/manuelle Senderwahl
8) Automatische Senderspeicherung
9) Automatischer Dimmer-Timer

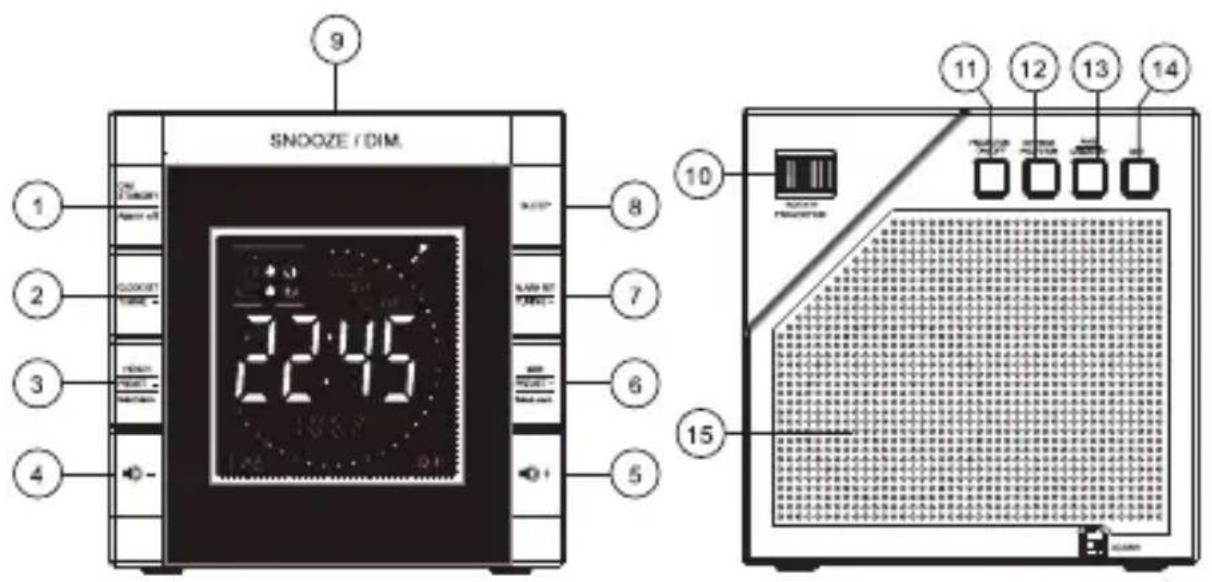

Erläuterung der Tasten:

1) Radio ein/Standby/Wecker aus
2) Uhrzeitinstellung/Senderwahl-Taste
3) Einstellung der Stunde/ Senderspeicher - /Weckzeit auswahlen
4) Lautstärkenregler “-“
5) Lautstärkenregler “+”
6) Einstellung der Minute /Senderspeicher +/ Weckzeit auswahlen
7) Weckzeiteinstellung / Senderwahl +
8) Sleep-Taste (Einschläffunktion)
9) Snooze-Taste (Schlummerfungtion) / Helligkeit der Hintergrundbeleuchting

10) Änderung des Projektswinkels
11) Projektion ein/aus
12) Projektion seitenverkehrt anzeigen
13) Senderspeicher / AMS-Taste (Automatische Speichersuche)
14) EINSTELLEN : Funktionseinstellung - Datum, 12/24-Stundenanzeige, DimmerTimer ("DT")
15) Lautsprecher

1. Einstellung der Uhrzeit

• Betätigen Sie im Standby-Modus 3 Sekunden lang die [2]-Taste. Die Hauptziffern blinken auf und因为他们 0:00 an.
• Nehmen Sie die Uhrzeitestrstellung ("Time") vor, indem Sie die [3] -Taste zur Einstellung der Stunde bzw. die [6] -Taste zur Einstellung der Minute betätigten.
• Betätigen Sie nochmals die [2]-Taste, um die Uhrzeiteingabe zu bestätigten. Das Gerät zeigt daraufhin die Uhrzeit an, wobei der Punkt alle zwei Sekunden blinkt.

2. Einstellung des Datum

Betätigten Sie im Standby-Modus die [14]-Taste auf der Rückseite. Die Hauptziffern blinking auf und zeigen 0.00 an.

• Betätigen Sie die [14]-Taste. Das Kalenderjahr ("Year") blinkt auf. Nehmen Sie die Einstellung mithilfe der [4]-/ [5]-Tasten vor (z. B. 2014, 2014...etc.).
• Nach Einstellung des Jahres betätigten Sie die [14]-Taste erneut. Der Kalendermonat ("Month") blinkt auf. Nehmen sie die Einstellung mithilfe der [4]-/ [5]-Tasten ein (z. B. 1, 2,..., 12).
• Nach Einstellung des Monats betätigten Sie die [14]-Taste erneut. Der Kalendertag ("Day") blinkt auf. Nehmen Sie die Einstellung mithilfe der [4]-/ [5]-Tasten vor (z. B. d01, d02, d03....d031).
• Wenn 15 Sekunden lang keine Eingabe erfolgt, wird das Datum automatisch eingestellt und bestätigt.

3. Einstellung des Uhrzeitformats

• Betätigen Sie die [14]-Taste und halten Sie sie gedrückt, bis das Jahr aufblinkt.
• Betätigen Sie die [14]-Taste 3 weitere Male.
• "12/24H" blinkt nun auf. Stellen Sie das Uhrzeitformat ein:
  12H (12-Stunden-Anzeige) : [5]-Taste
  24H (24-Stunden-Anzeige) : [4]-Taste]
• Wenn 15 Sekunden lang keine Eingabe erfolgt, wird das Datum automatisch eingestellt und bestätigt.

4. Einstellung des Dimmer-Timers ("DT")

Um Energie zu sparen, kann die Hintergrundbeleuchtung des Displays zu einer voreingestellten Zeit (während der Nachstunden, von 23:00 bis 06:00 Uhr) abgeschwacht werden.

Die Einstellung verläuft wie folgt:

• Betätigen Sie die [14]-Taste und halten Sie sie 15 Sekunden lang gedrückt, bis das Jahr aufblinkt. Betätigen Sie die [14]-Taste 4 weitere Male.
  Die Anzeige "DT" blinkt auf.
• Betätigen Sie die [5]-Taste, um den Dimmer-Timer zu aktivieren. Die Anzeige "DT" erscheint auf dem Display. Bei aktiviertem Dimmer-Timer (DM) wird die Hintergrundbeleuchtung nachts (von 23:00 bis 06:00 Uhr) automatisch abgeschwacht.
• Betätigen Sie die [4]-Taste, um den Dimmer-Timer zu deaktivieren. Die Anzeige "DT" wird aus dem Display verschwinden und die Hintergrundbeleuchtung wird während der Nachtstunden normal eingeschaltet bleiben.

5. Einstellung der Weckzeit

• Betätigten Sie im Standby-Modus 3 Sekunden lang die [7]-Taste. Die Weckzeiteinstellung wird gestartet. Das Symbol für die ersten Weckzeit (Alarm 1) erscheint links oben im Display und die Hauptziffern im Display werden als 0:00 angezeigt.
• Betätigten Sie die [3]-Taste, um die Stunde der Weckzeit einzustellen.
• Betätigen Sie die [6]-Taste, um die Minute der Weckzeit einzustellen.
• Betätigen Sie nochmals die [7]-Taste, um die Einstellung der Weckzeit zu bestätigen.
• Nach Einstellung der Weckzeit betätigten Sie die [3/6]-Tasten zur Einstellung des Wecksignals (Radio oder Signalton).
• Betätigen Sie nochmals die [7]-Taste, um dies zu bestätigten undnehmen Sie die Einstellung der zweiten Weckzeit (Alarm 2) vor.
• Wiederholen Sie sãmtliche Schritte wie bei der Einstellung von Alarm 1.
• Betätigen Sie nochmals die [7]-Taste, um die Einstellung von Alarm 2 zu bestätigen.
• Deaktivierung der Weckfunktion: Betätigten Sie die [7]-Taste 3 Sekunden lang und betätigten Sie anschließend nochmals die [7]-Taste.

Die Symbole fur Alarm 1 oder Alarm 2 blinken auf. Betätigten Sie die [3/6]-Tasten, um oder auszuschalten und betätigten Sie nochmals die [7]-Taste zur Bestätigung.

Erlauterung der Display-Anzeigen:

Anzeige:	LCD-Display
Signalton Display zeigt Glockensymbol		ALARM
Radiobetrieb Display	zeigt Radiosymbol	ALARM
Deaktivieren	Glocken - und Radio -Symbole und Ziffern für Weckzeiten verschwinden

Wenn 15 Sekunden lang keine Taste betätigt wurde, kehr das Gerät in den automatischen Betriebsmodus zurück..

6. Benutzung der Schlummerfungtion

Wenn das Alarmsignal ertont, betätigten Sie die [9]-Taste ("SNOOZE/Dimmer") . Das Display zeigt daraufufhin "SNOOZE" an. Das Wecksignal wird nun alle 9 Minuten erten. Zum Ausschalten des Wecksignals betätigten Sie die [1]-Taste.

7. Radioempfang

Betätigen Sie die [1]-Taste, um das Radio einschalten. Das Display zeigt nun "FM " an, gefolgrt von den Ziffern für die Frequenz (z. B. FM92,6 MHz).

Während des Radiobetriebs konnen Sie Einstellungen zur Verbesserung des Empfangs vormenmen oder einen anderen Sender einstellen. Betätigten Sie hierzu die [2 / 7]-Tasten, um die Freqenz in 0,1-MHz-Schritten zuändern bzw. um den nachsten Sender zuuchen.

7.1 Speicherung eines Senders im Senderspeicher

Betätigten Sie während des Radiobetriebs die [13]-Taste. Betätigten Sie die [3/6]-Tasten, um den Senderspeicherplatz zu wahren (z. B. P01, P02.... P20). Die Anzeige "MEMORY" und die Senderspeichernummer "P01" (bzw. eine andere Nummer zwischen P01... P20) blinken auf. Betätigten Sie die [2/7]-Tasten, um die Frequenz zu wahren. Betätigten Sie schließlich die [13]-Taste, um die Speicherung des Senders zu bestätigen.

7.2 Abruf von gespeicherten Sendern

Betätigten Sie während des Radiobetriebs die [3/6]-Taste, um die Senderspeichernummer für den gewünschten Sender (P01.....P20) zu wahren. Das Display zeigt daraufufhin "MEMORY" und die betreffende Senderspeichernummer (z. B. "P01" sowie die dazugehörige FM-Frequency. Nach dem ein gespeicherter Kanal gewählt und bestätigt wurde (bzw. nach 3 Sekunden Warten ohne Bestätigung) wird die aktuelle Uhrzeit und die FM-Frequency angezeigt.

7.3 Automatischer Sendersuchlauf (AMS)

1.Halten Sie während des Radiobetriebs die [13]Taste 3 Sekunden lang gestrück, um den automatischen Sendersuchlauf zu aktivieren.

2.Das Gerat wird darauffin den Frequenzbereich scannen und bis zu 20 Sender abspeichern. Nach Beendigung des automatischen Sendersuchlaufs stellt sich das Gerat automatisch auf den Kanal P01 ein. Im Display ersehen die aktuelle Ubrzeit und die FM-Frequency.

Bei Aktivierung des automatischen Sendersuchlaufs werden die neu gefundenen Sender die zuvor gespeicherten Sender überschreiben.

8. Lautstärkenregler

Betätgen Sie während des Radiobetriebs die [5/4]-Tasten zur Einstellung der Lautstärke von Stufe 00 ~ 15.

1. Betätigen Sie die [5]-Taste, um die Lautstärke zu erhöhen.
2. Betatigen Sie die [4]-Taste, um die Lautstärke zu senken.

9. Helligkeit der Hintergrundbeleuchting

Betatigen Sie die [9]Taste, um die Helligkeit der Display-Hintergrundbeleuchting zu regeln. Es gibt 3 Stufen: Hoch (heil leuchtend), Mittel (schwach leuchtend) und Niedrig (dunkel).

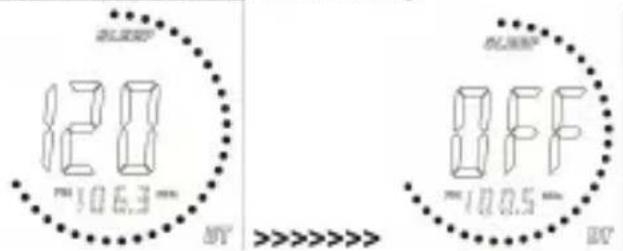

10. Einschlaf-Timer

Betätigen Sie die [8]-Taste, um den Einschlafmodus zu aktivieren.

Darauffhin beginn ein Countdn von 120 Minuten. Das Radio wird sich nach 120 Minuten (bzw. nach der jeweils angezeigten Zeit) ausschalten. Betatigen sie die [8]-Taste erneut, um die Ausschaltzeit zu verkurzen (Hinweis: Jede Tatenbetafigung verkurzt die Ausschaltzeit um 5 Minuten).

11.Projektedisplay

1.Betaligen Sie die [11]-Taste, um die Projektionsfunktion ein-bzw. auszuschalten. Bei eingeschalteter Projektsfunktion erscheint das Projektorsymbol im Display.
2.Betätgien Sie die [12]-Taste, um den Projektsionswinkel um 180^ zu drehen (die Ziffern erschienen daraufhin anders herum).(optional)
3.Mil dem Senderwahlknpf [10] (Rotale Projection) konnen Sie den Projektionswinkel auf 90^ andern.

12. Austausch der Backup-Batterien für die Uhrzeit

1. Legen Sie 2 AAA-Batterien ein. Überprüfen Sie die Polanthal (+ und - an den Enden der Batterie) und beachten Sie die Zeichnung am Batteriefach. Schließen Sie das Batteriefach, Hinweis: Biele achtsten Sie darauf, dass Sie die Batterien ordnungsgemäß entsorgen (gemäß den ørlichen Bestimmungen).

Stromversorgung über Batterien:

Zur Vermeidung von Schaden achen Sieitte darauf,dass die Batterienrichtig eingelegt sind. Entnehmen Sie die Batterien, wenn Sie das Gerat uber einen langeren Zeitraum nicht verwenden.

Verwenden Sie immer Batterien des gleichen Typs und der gleichen Marke.

Batterien nicht ins Feuer werfen, starkem Sonnenlicht oder ähnlichem aussetzen.

Wenn die aus der Batterie auslaufende Flüssigkeit die Augen oder die Haut berührt, diese sofort und sorgfältig mit viel Wasser waschen und einen Arzt aufsuchen.

13. Technische Daten

Ausgangsleistung: 0,5 W

FM-Frequencybereich:88.8-108 MHz

Eingang:AC230V,50Hz

Senderspeicher: 20

Standard-Timer for Hintergrundbeleuchtung: aktiv von 23:00 - 06:00 Uhr

Wichtige SicherheitshInweise,itte sorgfaltig lesen

Bei ordnungsgemälber Verwendung ist die Gefahr eines Personen- oder Sachschadens nahezu ausgeschlossen. Bei unsachgemälber Verwendung besteht jeder Stromatoß- und Feuergefahr.itte lesen Sie vor Anschluss und Nutzung des Gerätes samlliche Hirwiese zu Sicherheit und Betrieb und bewahren Sie diese Betriebsanleitung zu Nachschriftgezwecken auf.itte beachten Si smltliche Warrungen dieser Betriebsanleitung und am Gerät selbst.

Bitte entsorgen Sie elektrische und elektronische Geräte nicht als Hausmüll.
Bringen Sie sie zu einer entsprechenden Sammelstelle.
Einge Komponen in thisen Geralen konnen gesundheits- und umweltschadlich sein.

VEREINFACHTE EU-KONFORMITATSERKLARUNG

Hiemit erklart Bigben Interactive, dass das Produkt RR70P der Richlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konfomilitätserklarung ist unter der folgenden Intemetadresse

verfugbar: https://www.bigben-interactive.de/support/
